Пристрій для збирання насінників багаторічних трав до зернозбирального комбайна з відбійним бітером

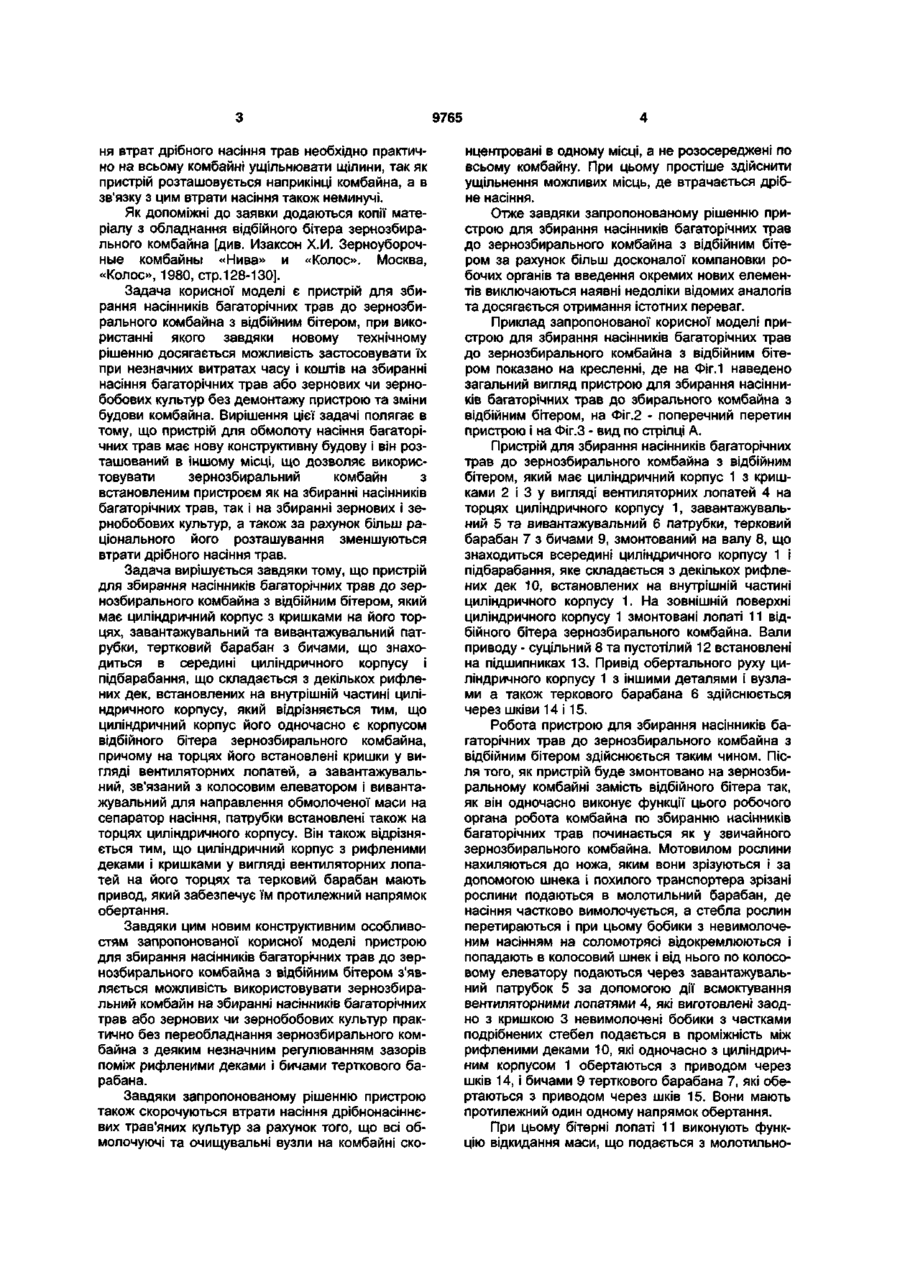

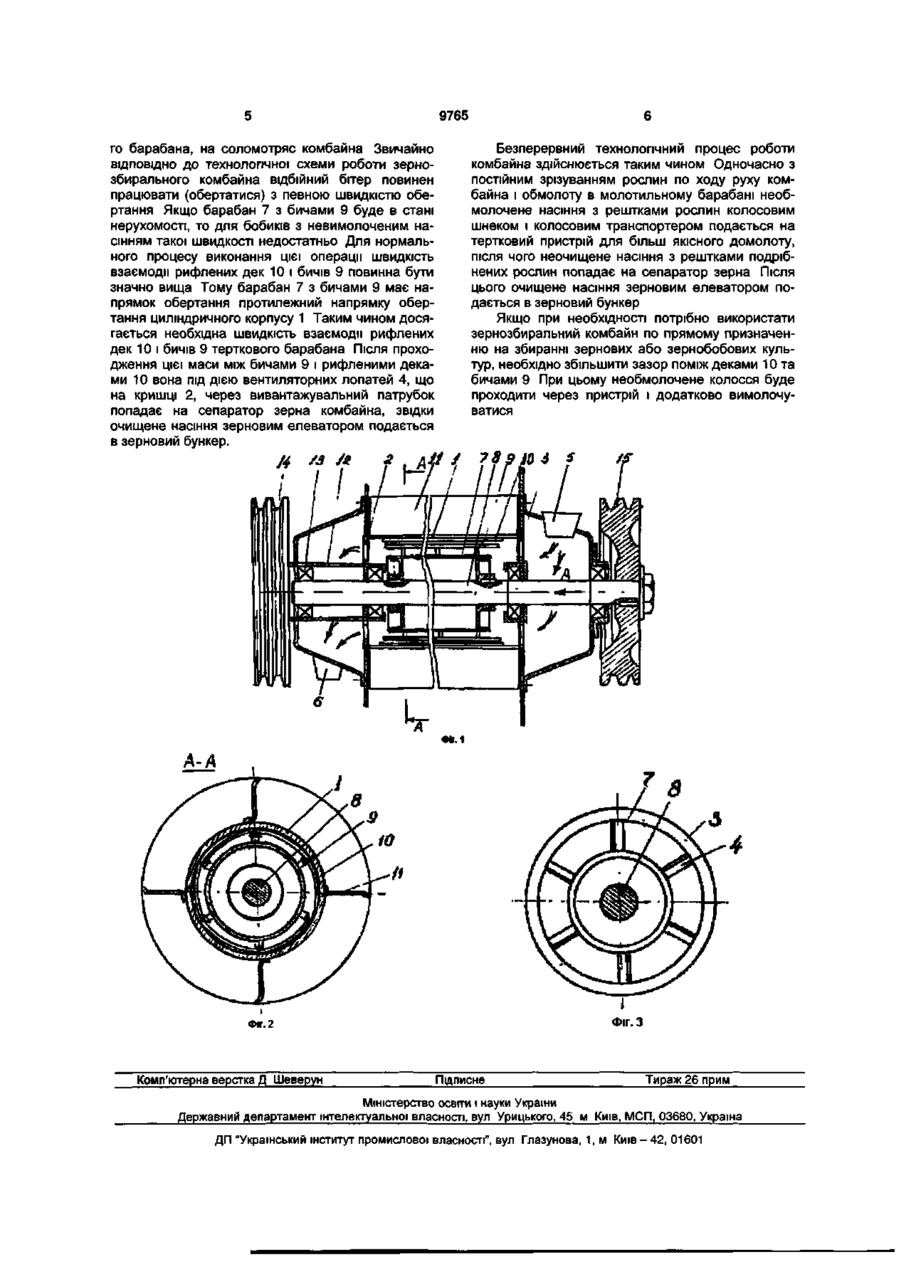

1. Пристрій для збирання насінників багаторічних трав до зернозбирального комбайна з відбійним бітером, який має циліндричний корпус з кришками на його торцях, завантажувальний, з'єднаний з колосовим елеватором, та вивантажувальний, для направлення обмолоченої маси на сепаратор насіння патрубки, тертковий барабан з бичами, що встановлений всередині циліндричного корпусу, і підбарабання, що складається з декількох рифлених дек, встановлених на внутрішній частині циліндричного корпусу, який відрізняється тим, що циліндричний корпус його одночасно є корпусом відбійного бітера зернозбирального комбайна, а встановлені на торцях корпусу кришки виконані у вигляді вентиляторних лопатей, завантажувальний і вивантажувальний патрубки розташовані також на торцях циліндричного корпусу. 2. Пристрій по п. 1, який відрізняється тим, що циліндричний корпус з рифленими деками і кришками та тертковий барабан мають привід, який забезпечує їм протилежний напрямок обертання. Корисна модель - пристрій для збирання насінників багаторічних трав до зернозбирального комбайна з відбійним бітером відноситься до сільгоспмашинобудування і може використовуватися в сільськогосподарському виробництві при збиранні насінників багаторічних трав. Відомі пристрої для збирання насінників багаторічних трав до зернозбиральних комбайнів 54108 та 54-108А [Типовые технологии уборки трав на семена с обработкой урожая на стационаре. М., - 1985, стр.24-25], які випускаються для збирання насіння конюшини та люцерни, має деку з рифленою поверхнею, що встановлюється над молотильним барабаном зернозбирального комбайна, комплект решіт та інших деталей. При збиранні насіння багаторічних трав зернозбиральним комбайном, обладнаним відомим пристроєм, втрати насіння досягають ЗО і більше відсотків. При несприятливих погодних умовах втрати насіння збільшуються до 60% і більше, тому такий технічний засіб для вирішення цієї проблеми має істотний недолік, який полягає в тому, що він не задовольняє агротехнічним вимогам збирання насіння. Найближчим аналогом (прототипом) запропонованої корисної моделі є пристрій для збирання насінників багаторічних трав до зернозбирального комбайна з відбійним бітером [Анеляк М.М., Шид ловский Ю.М. Экспериментальные исследования аксиально-тангенциального терочного устройства бильного типа. Республиканский межведомственный тематический научно-технический сборник, выпуск 64, Киев, «Урожай», 1986, стр.29-31 та Изаксон Х.И., Зерноуборочные комбайны «Нива», «Колос». Москва, «Колос», 1980, стр.128-130] який має циліндричний корпус з завантажувальним та вивантажувальним патрубками, тертковий барабан з бичами, що знаходиться в середині циліндричного корпусу, кришки на торцях корпусу і підбарабання, що складається з декількох рифлених дек, встановлених на внутрішній частині корпусу. Цей пристрій монтується поряд з подрібнювачем соломи ззаду на корпусі зернозбирального комбайна. При цьому зернозбиральний комбайн з встановленим пристроєм для збирання насінників багаторічних трав використовується тільки на збиранні насіння дрібнонасіннєвих трав'яних культур. Якщо потрібно використовувати цей зернозбиральний комбайн на збиранні зернових або зернобобових культур необхідно демонтувати цей пристрій і відновити комбайн в такому вигляді, яким він був до встановлення пристрою. Роботи по демонтажу пристрою і подальшому встановленню на комбайн потрібних вузлів трудомісткі і довготривалі, тому його недолік - економічна користь використання пристрою низька. Крім того, для запобігай «* 2 (0 9765 ня втрат дрібного насіння трав необхідно практично на всьому комбайні ущільнювати щілини, так як пристрій розташовується наприкінці комбайна, а в зв'язку з цим втрати насіння також неминучі. Як допоміжні до заявки додаються копії матеріалу з обладнання відбійного бітера зернозбирального комбайна [див. Изаксон Х.И. Зерноуборочные комбайны «Нива» и «Колос». Москва, «Колос», 1980, стр. 128-1 ЗО]. Задача корисної моделі є пристрій для збирання насінників багаторічних трав до зернозбирального комбайна з відбійним бітером, при використанні якого завдяки новому технічному рішенню досягається можливість застосовувати їх при незначних витратах часу і коштів на збиранні насіння багаторічних трав або зернових чи зернобобових культур без демонтажу пристрою та зміни будови комбайна. Вирішення цієї задачі полягає в тому, що пристрій для обмолоту насіння багаторічних трав має нову конструктивну будову і він розташований в іншому місці, що дозволяє використовувати зернозбиральний комбайн з встановленим пристроєм як на збиранні насінників багаторічних трав, так і на збиранні зернових і зернобобових культур, а також за рахунок більш раціонального його розташування зменшуються втрати дрібного насіння трав. Задача вирішується завдяки тому, що пристрій для збирання насінників багаторічних трав до зернозбирального комбайна з відбійним бітером, який має циліндричний корпус з кришками на його торцях, завантажувальний та вивантажувальний патрубки, тертковий барабан з бичами, що знаходиться в середині циліндричного корпусу і підбарабання, що складається з декількох рифлених дек, встановлених на внутрішній частині циліндричного корпусу, який відрізняється тим, що циліндричний корпус його одночасно є корпусом відбійного бітера зернозбирального комбайна, причому на торцях його встановлені кришки у вигляді вентиляторних лопатей, а завантажувальний, зв'язаний з колосовим елеватором і вивантажувальний для направлення обмолоченої маси на сепаратор насіння, патрубки встановлені також на торцях циліндричного корпусу. Він також відрізняється тим, що циліндричний корпус з рифленими деками і кришками у вигляді вентиляторних лопатей на його торцях та терковий барабан мають привод, який забезпечує їм протилежний напрямок обертання. Завдяки цим новим конструктивним особливостям запропонованої корисної моделі пристрою для збирання насінників багаторічних трав до зернозбирального комбайна з відбійним бітером з'являється можливість використовувати зернозбиральний комбайн на збиранні насінників багаторічних трав або зернових чи зернобобових культур практично без переобладнання зернозбирального комбайна з деяким незначним регулюванням зазорів поміж рифленими деками і бичами терткового барабана. Завдяки запропонованому рішенню пристрою також скорочуються втрати насіння дрібнонасіннєвих трав'яних культур за рахунок того, що всі обмолочуючі та очищувальні вузли на комбайні ско нцентровані в одному місці, а не розосереджені по всьому комбайну. При цьому простіше здійснити ущільнення можливих місць, де втрачається дрібне насіння. Отже завдяки запропонованому рішенню пристрою для збирання насінників багаторічних трав до зернозбирального комбайна з відбійним бітером за рахунок більш досконалої компановки робочих органів та введення окремих нових елементів виключаються наявні недоліки відомих аналогів та досягається отримання істотних переваг. Приклад запропонованої корисної моделі пристрою для збирання насінників багаторічних трав до зернозбирального комбайна з відбійним бітером показано на кресленні, де на Фіг.1 наведено загальний вигляд пристрою для збирання насінників багаторічних трав до збирального комбайна з відбійним бітером, на Фіг.2 - поперечний перетин пристрою і на Фіг.З - вид по стрілці А. Пристрій для збирання насінників багаторічних трав до зернозбирального комбайна з відбійним бітером, який має циліндричний корпус 1 з кришками 2 і 3 у вигляді вентиляторних лопатей 4 на торцях циліндричного корпусу 1, завантажувальний 5 та вивантажувальний 6 патрубки, терковий барабан 7 з бичами 9, змонтований на валу 8, що знаходиться всередині циліндричного корпусу 1 і підбарабання, яке складається з декількох рифлених дек 10, встановлених на внутрішній частині циліндричного корпусу 1. На зовнішній поверхні циліндричного корпусу 1 змонтовані лопаті 11 відбійного бітера зернозбирального комбайна. Вали приводу - суцільний 8 та пустотілий 12 встановлені на підшипниках 13. Привід обертального руху циліндричного корпусу 1 з іншими деталями і вузлами а також теркового барабана 6 здійснюється через шківи 14 і 15. Робота пристрою для збирання насінників багаторічних трав до зернозбирального комбайна з відбійним бітером здійснюється таким чином. Після того, як пристрій буде змонтовано на зернозбиральному комбайні замість відбійного бітера так, як він одночасно виконує функції цього робочого органа робота комбайна по збиранню насінників багаторічних трав починається як у звичайного зернозбирального комбайна. Мотовилом рослини нахиляються до ножа, яким вони зрізуються і за допомогою шнека і похилого транспортера зрізані рослини подаються в молотильний барабан, де насіння частково вимолочується, а стебла рослин перетираються і при цьому бобики з невимолоченим насінням на соломотрясі відокремлюються і попадають в колосовий шнек і від нього по колосовому елеватору подаються через завантажувальний патрубок 5 за допомогою дії всмоктування вентиляторними лопатями 4, які виготовлені заодно з кришкою 3 невимолочені бобики з частками подрібнених стебел подається в проміжність між рифленими деками 10, які одночасно з циліндричним корпусом 1 обертаються з приводом через шків 14, і бичами 9 терткового барабана 7, які обертаються з приводом через шків 15. Вони мають протилежний один одному напрямок обертання. При цьому бітерні лопаті 11 виконують функцію відкидання маси, що подається з молотильно 9765 Безперервний технологічний процес роботи комбайна здійснюється таким чином Одночасно з постійним зрізуванням рослин по ходу руху комбайна і обмолоту в молотильному барабані необмолочене насіння з рештками рослин колосовим шнеком і колосовим транспортером подається на тертковий пристрій для більш якісного домолоту, після чого неочищене насіння з рештками подрібнених рослин попадає на сепаратор зерна Після цього очищене насіння зерновим елеватором подається в зерновий бункер Якщо при необхідності потрібно використати зернозбиральний комбайн по прямому призначенню на збиранні зернових або зернобобових культур, необхідно збільшити зазор поміж деками 10 та бичами 9 При цьому необмолочене колосся буде проходити через пристрій і додатково вимолочуватися го барабана, на соломотряс комбайна Звичайно ВІДПОВІДНО до технологічної схеми роботи зернозбирального комбайна відбійний бітер повинен працювати (обертатися) з певною швидкістю обертання Якщо барабан 7 з бичами 9 буде в стані нерухомості, то для бобиків з невимолоченим насінням такої швидкості недостатньо Для нормального процесу виконання цієї операції швидкість взаємодії рифлених дек 10 і бичів 9 повинна бути значно вища Тому барабан 7 з бичами 9 має напрямок обертання протилежний напрямку обертання циліндричного корпусу 1 Таким чином досягається необхідна швидкість взаємодії рифлених дек 10 і бичів 9 терткового барабана Після проходження цієї маси між бичами 9 і рифленими деками 10 вона під дією вентиляторних лопатей 4, що на кришці 2, через вивантажувальний патрубок попадає на сепаратор зерна комбайна, звідки очищене насіння зерновим елеватором подається в зерновий бункер. и /з м £ І ,/ Фіг. 1 А-А Фіг. З Фіг. 2 Комп'ютерна верстка Д Шеверун Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45 м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 , 01601
