Спосіб створення коливань згину за допомогою п’єзоелектричного перетворювача

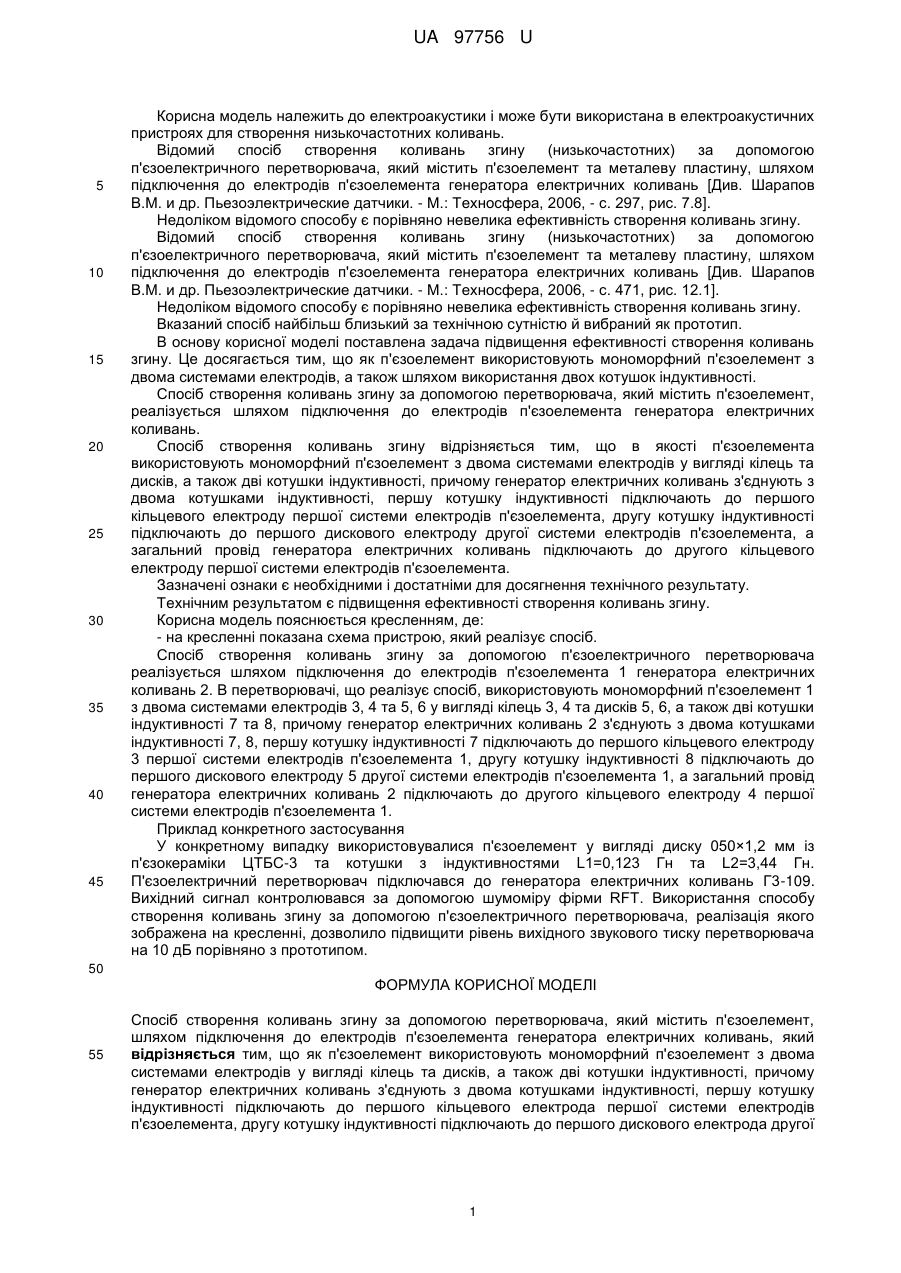

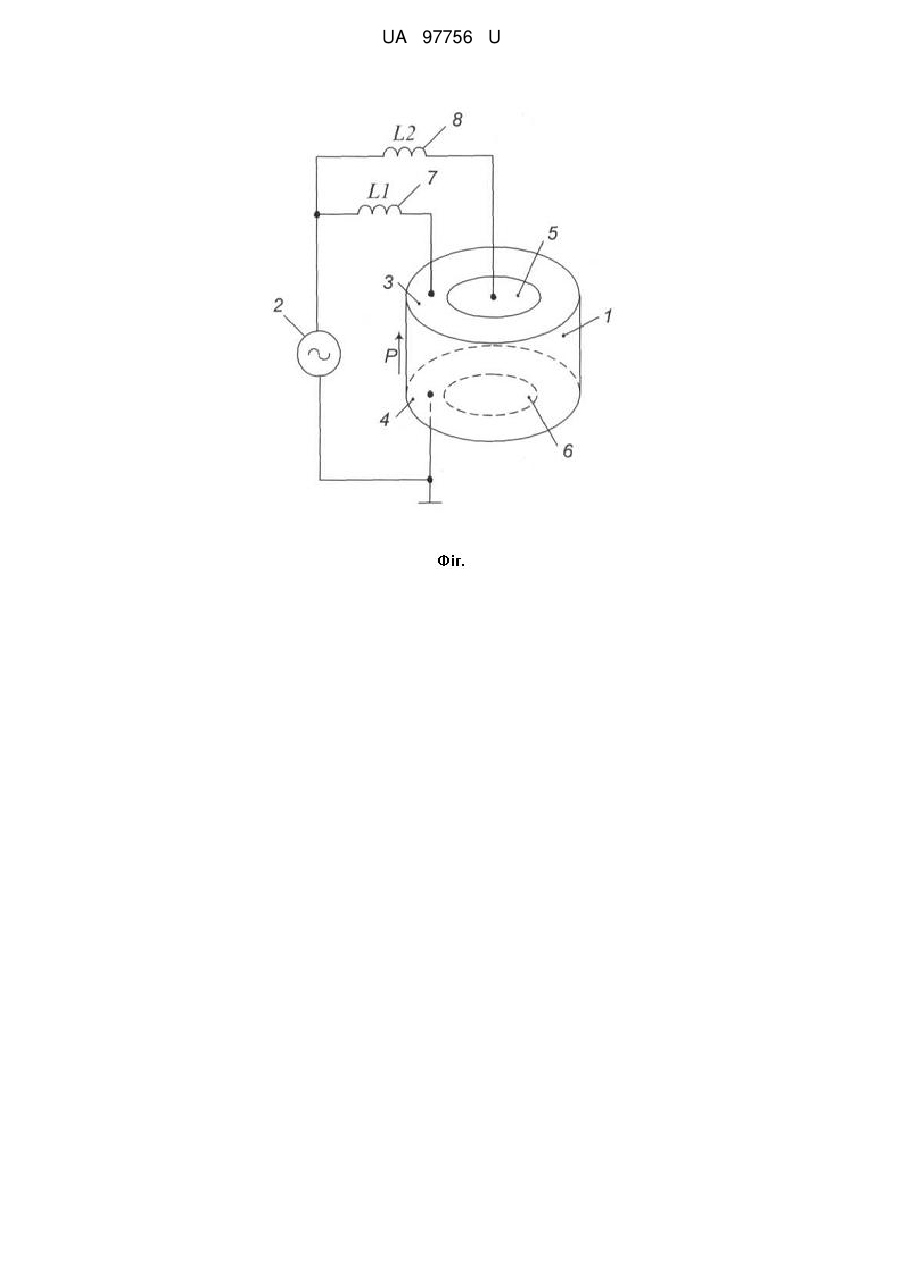

Реферат: Спосіб створення коливань згину за допомогою перетворювача, який містить п'єзоелемент, шляхом підключення до електродів п'єзоелемента генератора електричних коливань, який відрізняється тим, що як п'єзоелемент використовують мономорфний п'єзоелемент з двома системами електродів у вигляді кілець та дисків, а також дві котушки індуктивності, причому генератор електричних коливань з'єднують з двома котушками індуктивності, першу котушку індуктивності підключають до першого кільцевого електрода першої системи електродів п'єзоелемента, другу котушку індуктивності підключають до першого дискового електрода другої системи електродів п'єзоелемента, а загальний провід генератора електричних коливань підключають до другого кільцевого електрода першої системи електродів п'єзоелемента. UA 97756 U (12) UA 97756 U UA 97756 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до електроакустики і може бути використана в електроакустичних пристроях для створення низькочастотних коливань. Відомий спосіб створення коливань згину (низькочастотних) за допомогою п'єзоелектричного перетворювача, який містить п'єзоелемент та металеву пластину, шляхом підключення до електродів п'єзоелемента генератора електричних коливань [Див. Шарапов В.М. и др. Пьезоэлектрические датчики. - М.: Техносфера, 2006, - с. 297, рис. 7.8]. Недоліком відомого способу є порівняно невелика ефективність створення коливань згину. Відомий спосіб створення коливань згину (низькочастотних) за допомогою п'єзоелектричного перетворювача, який містить п'єзоелемент та металеву пластину, шляхом підключення до електродів п'єзоелемента генератора електричних коливань [Див. Шарапов В.М. и др. Пьезоэлектрические датчики. - М.: Техносфера, 2006, - с. 471, рис. 12.1]. Недоліком відомого способу є порівняно невелика ефективність створення коливань згину. Вказаний спосіб найбільш близький за технічною сутністю й вибраний як прототип. В основу корисної моделі поставлена задача підвищення ефективності створення коливань згину. Це досягається тим, що як п'єзоелемент використовують мономорфний п'єзоелемент з двома системами електродів, а також шляхом використання двох котушок індуктивності. Спосіб створення коливань згину за допомогою перетворювача, який містить п'єзоелемент, реалізується шляхом підключення до електродів п'єзоелемента генератора електричних коливань. Спосіб створення коливань згину відрізняється тим, що в якості п'єзоелемента використовують мономорфний п'єзоелемент з двома системами електродів у вигляді кілець та дисків, а також дві котушки індуктивності, причому генератор електричних коливань з'єднують з двома котушками індуктивності, першу котушку індуктивності підключають до першого кільцевого електроду першої системи електродів п'єзоелемента, другу котушку індуктивності підключають до першого дискового електроду другої системи електродів п'єзоелемента, а загальний провід генератора електричних коливань підключають до другого кільцевого електроду першої системи електродів п'єзоелемента. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення ефективності створення коливань згину. Корисна модель пояснюється кресленням, де: - на кресленні показана схема пристрою, який реалізує спосіб. Спосіб створення коливань згину за допомогою п'єзоелектричного перетворювача реалізується шляхом підключення до електродів п'єзоелемента 1 генератора електричних коливань 2. В перетворювачі, що реалізує спосіб, використовують мономорфний п'єзоелемент 1 з двома системами електродів 3, 4 та 5, 6 у вигляді кілець 3, 4 та дисків 5, 6, а також дві котушки індуктивності 7 та 8, причому генератор електричних коливань 2 з'єднують з двома котушками індуктивності 7, 8, першу котушку індуктивності 7 підключають до першого кільцевого електроду 3 першої системи електродів п'єзоелемента 1, другу котушку індуктивності 8 підключають до першого дискового електроду 5 другої системи електродів п'єзоелемента 1, а загальний провід генератора електричних коливань 2 підключають до другого кільцевого електроду 4 першої системи електродів п'єзоелемента 1. Приклад конкретного застосування У конкретному випадку використовувалися п'єзоелемент у вигляді диску 050×1,2 мм із п'єзокераміки ЦТБС-3 та котушки з індуктивностями L1=0,123 Гн та L2=3,44 Гн. П'єзоелектричний перетворювач підключався до генератора електричних коливань Г3-109. Вихідний сигнал контролювався за допомогою шумоміру фірми RFT. Використання способу створення коливань згину за допомогою п'єзоелектричного перетворювача, реалізація якого зображена на кресленні, дозволило підвищити рівень вихідного звукового тиску перетворювача на 10 дБ порівняно з прототипом. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб створення коливань згину за допомогою перетворювача, який містить п'єзоелемент, шляхом підключення до електродів п'єзоелемента генератора електричних коливань, який відрізняється тим, що як п'єзоелемент використовують мономорфний п'єзоелемент з двома системами електродів у вигляді кілець та дисків, а також дві котушки індуктивності, причому генератор електричних коливань з'єднують з двома котушками індуктивності, першу котушку індуктивності підключають до першого кільцевого електрода першої системи електродів п'єзоелемента, другу котушку індуктивності підключають до першого дискового електрода другої 1 UA 97756 U системи електродів п'єзоелемента, а загальний провід генератора електричних коливань підключають до другого кільцевого електрода першої системи електродів п'єзоелемента. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
