Електроакустичний перетворювач

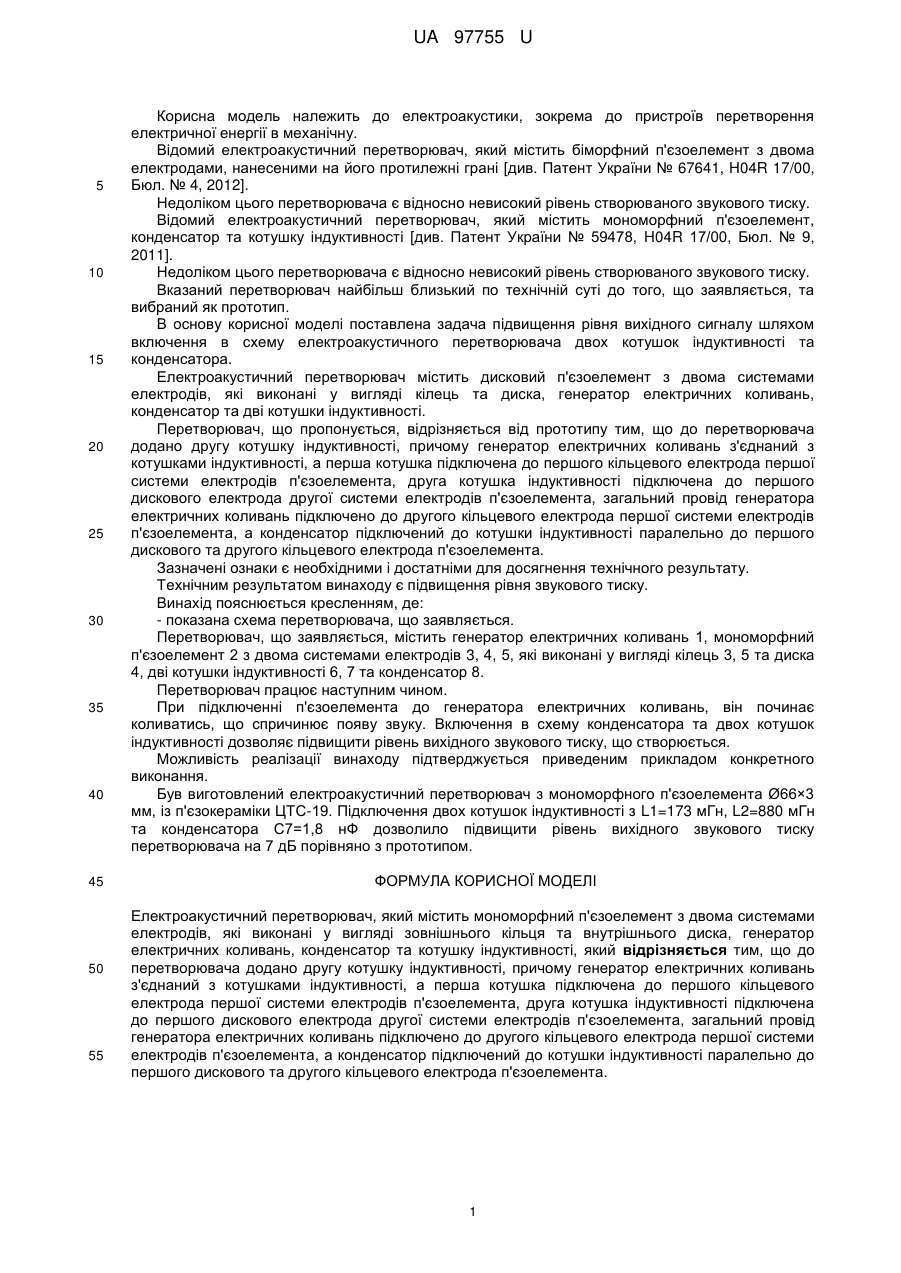

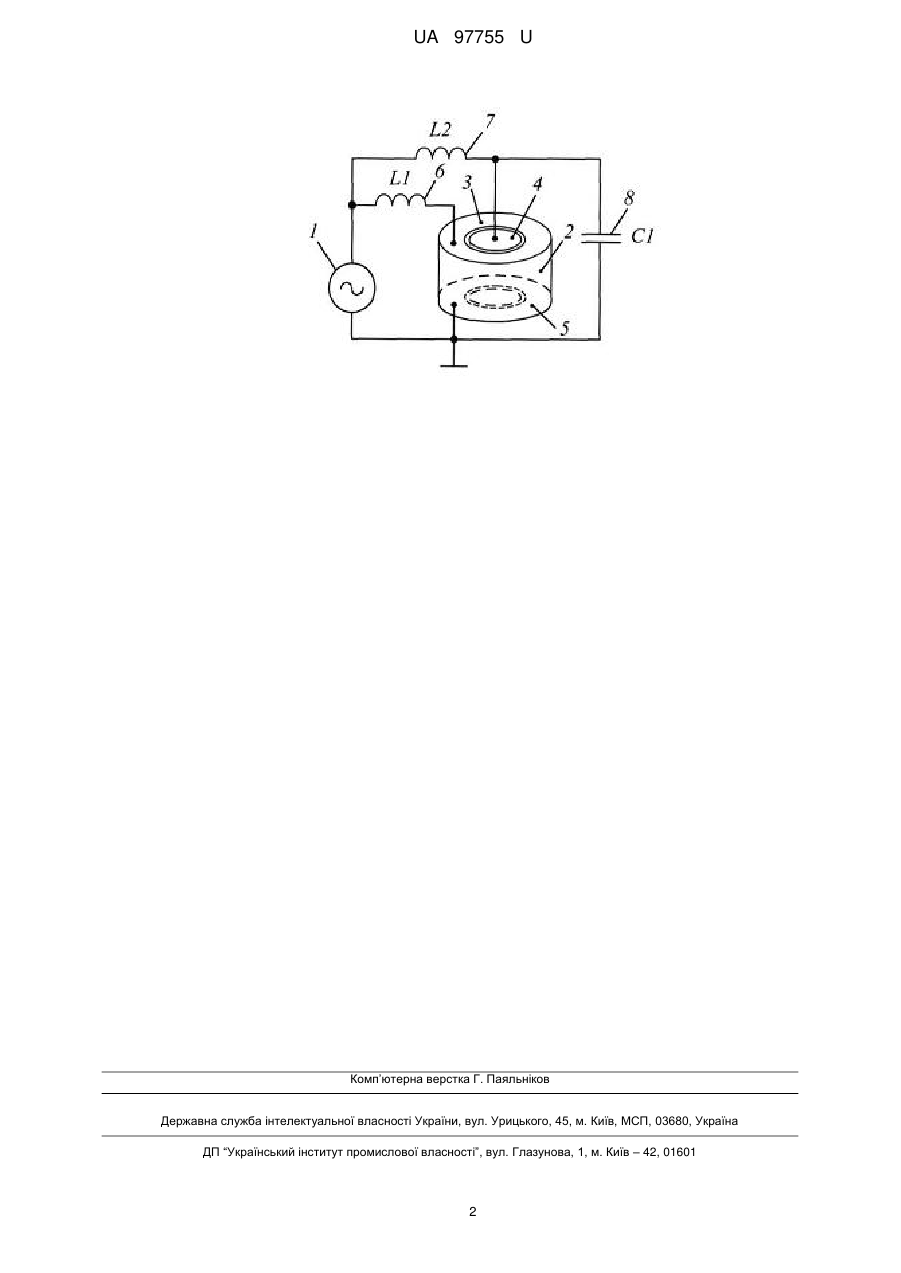

Реферат: Електроакустичний перетворювач містить мономорфний п'єзоелемент з двома системами електродів, які виконані у вигляді зовнішнього кільця та внутрішнього диска, генератор електричних коливань, конденсатор та котушку індуктивності. До перетворювача додано другу котушку індуктивності, причому генератор електричних коливань з'єднаний з котушками індуктивності, а перша котушка підключена до першого кільцевого електрода першої системи електродів п'єзоелемента, друга котушка індуктивності підключена до першого дискового електрода другої системи електродів п'єзоелемента, загальний провід генератора електричних коливань підключено до другого кільцевого електрода першої системи електродів п'єзоелемента, а конденсатор підключений до котушки індуктивності паралельно до першого дискового та другого кільцевого електрода п'єзоелемента. UA 97755 U (54) ЕЛЕКТРОАКУСТИЧНИЙ ПЕРЕТВОРЮВАЧ UA 97755 U UA 97755 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електроакустики, зокрема до пристроїв перетворення електричної енергії в механічну. Відомий електроакустичний перетворювач, який містить біморфний п'єзоелемент з двома електродами, нанесеними на його протилежні грані [див. Патент України № 67641, H04R 17/00, Бюл. № 4, 2012]. Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Відомий електроакустичний перетворювач, який містить мономорфний п'єзоелемент, конденсатор та котушку індуктивності [див. Патент України № 59478, H04R 17/00, Бюл. № 9, 2011]. Недоліком цього перетворювача є відносно невисокий рівень створюваного звукового тиску. Вказаний перетворювач найбільш близький по технічній суті до того, що заявляється, та вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом включення в схему електроакустичного перетворювача двох котушок індуктивності та конденсатора. Електроакустичний перетворювач містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та диска, генератор електричних коливань, конденсатор та дві котушки індуктивності. Перетворювач, що пропонується, відрізняється від прототипу тим, що до перетворювача додано другу котушку індуктивності, причому генератор електричних коливань з'єднаний з котушками індуктивності, а перша котушка підключена до першого кільцевого електрода першої системи електродів п'єзоелемента, друга котушка індуктивності підключена до першого дискового електрода другої системи електродів п'єзоелемента, загальний провід генератора електричних коливань підключено до другого кільцевого електрода першої системи електродів п'єзоелемента, а конденсатор підключений до котушки індуктивності паралельно до першого дискового та другого кільцевого електрода п'єзоелемента. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом винаходу є підвищення рівня звукового тиску. Винахід пояснюється кресленням, де: - показана схема перетворювача, що заявляється. Перетворювач, що заявляється, містить генератор електричних коливань 1, мономорфний п'єзоелемент 2 з двома системами електродів 3, 4, 5, які виконані у вигляді кілець 3, 5 та диска 4, дві котушки індуктивності 6, 7 та конденсатор 8. Перетворювач працює наступним чином. При підключенні п'єзоелемента до генератора електричних коливань, він починає коливатись, що спричинює появу звуку. Включення в схему конденсатора та двох котушок індуктивності дозволяє підвищити рівень вихідного звукового тиску, що створюється. Можливість реалізації винаходу підтверджується приведеним прикладом конкретного виконання. Був виготовлений електроакустичний перетворювач з мономорфного п'єзоелемента Ø66×3 мм, із п'єзокераміки ЦТС-19. Підключення двох котушок індуктивності з L1=173 мГн, L2=880 мГн та конденсатора С7=1,8 нФ дозволило підвищити рівень вихідного звукового тиску перетворювача на 7 дБ порівняно з прототипом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Електроакустичний перетворювач, який містить мономорфний п'єзоелемент з двома системами електродів, які виконані у вигляді зовнішнього кільця та внутрішнього диска, генератор електричних коливань, конденсатор та котушку індуктивності, який відрізняється тим, що до перетворювача додано другу котушку індуктивності, причому генератор електричних коливань з'єднаний з котушками індуктивності, а перша котушка підключена до першого кільцевого електрода першої системи електродів п'єзоелемента, друга котушка індуктивності підключена до першого дискового електрода другої системи електродів п'єзоелемента, загальний провід генератора електричних коливань підключено до другого кільцевого електрода першої системи електродів п'єзоелемента, а конденсатор підключений до котушки індуктивності паралельно до першого дискового та другого кільцевого електрода п'єзоелемента. 1 UA 97755 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
