Голка для голкотерапії

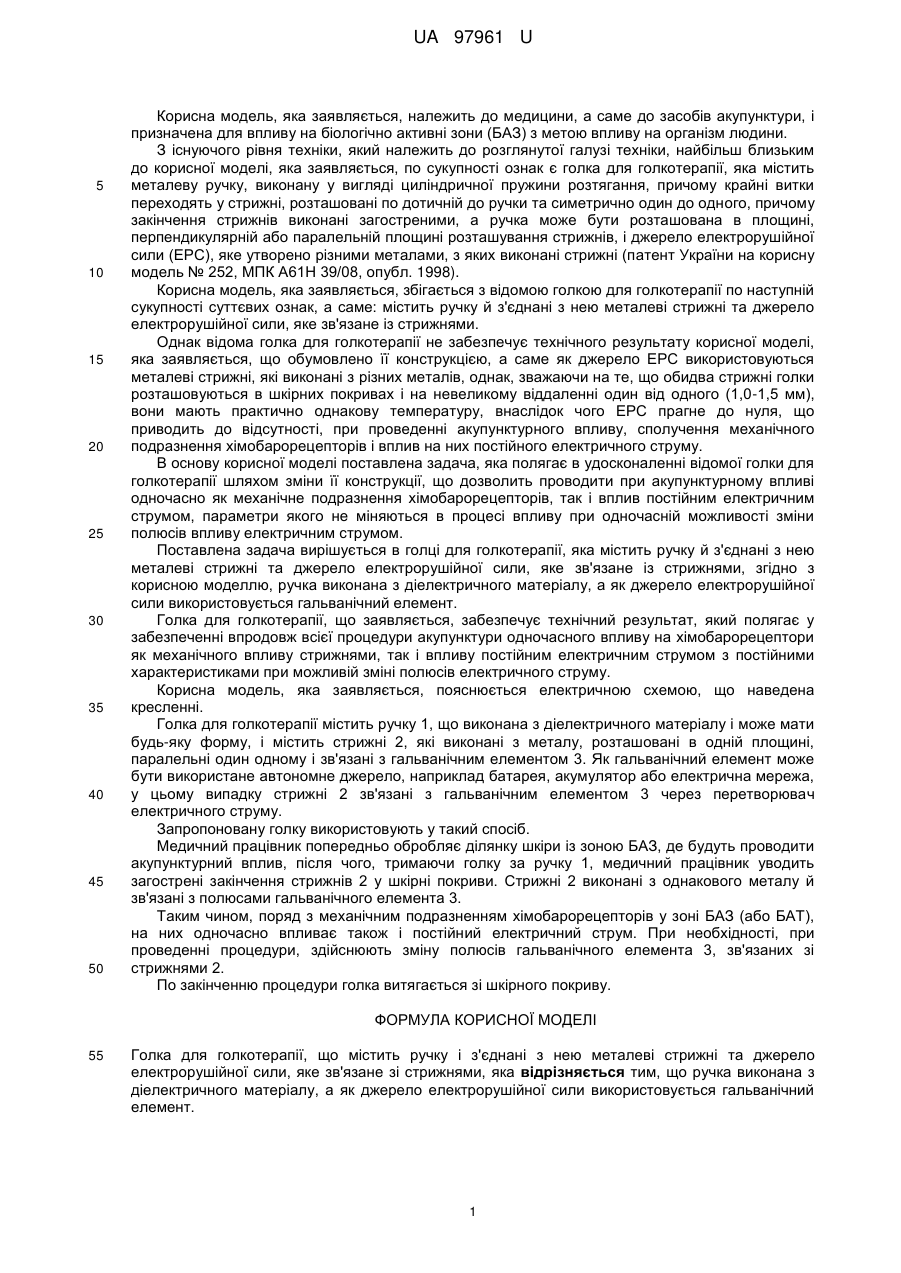

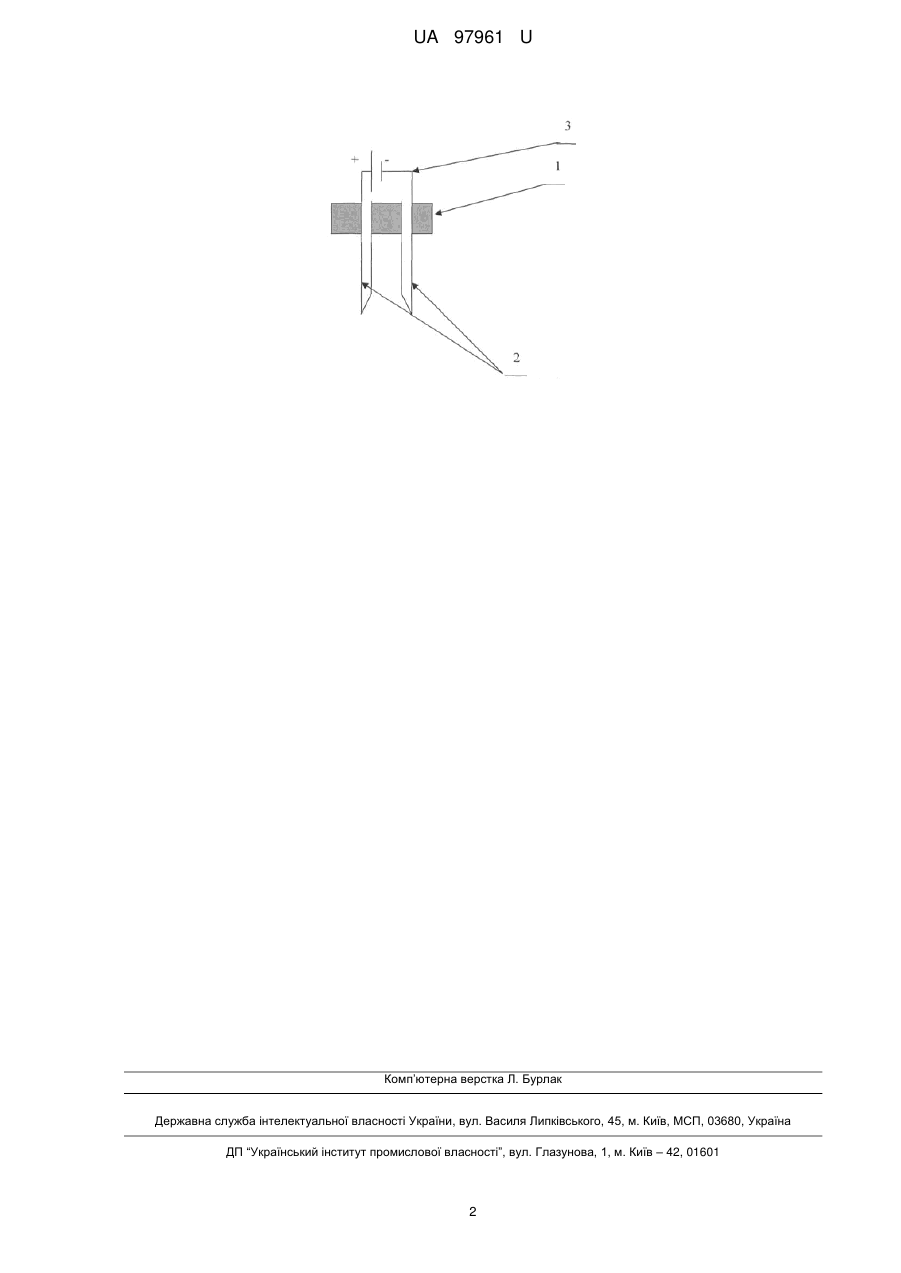

Реферат: Голка для голкотерапії містить ручку з діелектричного матеріалу і з'єднані з нею металеві стрижні та джерело електрорушійної сили, яке зв'язане зі стрижнями. Як джерело електрорушійної сили використовується гальванічний елемент. UA 97961 U (54) ГОЛКА ДЛЯ ГОЛКОТЕРАПІЇ UA 97961 U UA 97961 U 5 10 15 20 25 30 35 40 45 50 Корисна модель, яка заявляється, належить до медицини, а саме до засобів акупунктури, і призначена для впливу на біологічно активні зони (БАЗ) з метою впливу на організм людини. З існуючого рівня техніки, який належить до розглянутої галузі техніки, найбільш близьким до корисної моделі, яка заявляється, по сукупності ознак є голка для голкотерапії, яка містить металеву ручку, виконану у вигляді циліндричної пружини розтягання, причому крайні витки переходять у стрижні, розташовані по дотичній до ручки та симетрично один до одного, причому закінчення стрижнів виконані загостреними, а ручка може бути розташована в площині, перпендикулярній або паралельній площині розташування стрижнів, і джерело електрорушійної сили (ЕРС), яке утворено різними металами, з яких виконані стрижні (патент України на корисну модель № 252, МПК А61Н 39/08, опубл. 1998). Корисна модель, яка заявляється, збігається з відомою голкою для голкотерапії по наступній сукупності суттєвих ознак, а саме: містить ручку й з'єднані з нею металеві стрижні та джерело електрорушійної сили, яке зв'язане із стрижнями. Однак відома голка для голкотерапії не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено її конструкцією, а саме як джерело ЕРС використовуються металеві стрижні, які виконані з різних металів, однак, зважаючи на те, що обидва стрижні голки розташовуються в шкірних покривах і на невеликому віддаленні один від одного (1,0-1,5 мм), вони мають практично однакову температуру, внаслідок чого ЕРС прагне до нуля, що приводить до відсутності, при проведенні акупунктурного впливу, сполучення механічного подразнення хімобарорецепторів і вплив на них постійного електричного струму. В основу корисної моделі поставлена задача, яка полягає в удосконаленні відомої голки для голкотерапії шляхом зміни її конструкції, що дозволить проводити при акупунктурному впливі одночасно як механічне подразнення хімобарорецепторів, так і вплив постійним електричним струмом, параметри якого не міняються в процесі впливу при одночасній можливості зміни полюсів впливу електричним струмом. Поставлена задача вирішується в голці для голкотерапії, яка містить ручку й з'єднані з нею металеві стрижні та джерело електрорушійної сили, яке зв'язане із стрижнями, згідно з корисною моделлю, ручка виконана з діелектричного матеріалу, а як джерело електрорушійної сили використовується гальванічний елемент. Голка для голкотерапії, що заявляється, забезпечує технічний результат, який полягає у забезпеченні впродовж всієї процедури акупунктури одночасного впливу на хімобарорецептори як механічного впливу стрижнями, так і впливу постійним електричним струмом з постійними характеристиками при можливій зміні полюсів електричного струму. Корисна модель, яка заявляється, пояснюється електричною схемою, що наведена кресленні. Голка для голкотерапії містить ручку 1, що виконана з діелектричного матеріалу і може мати будь-яку форму, і містить стрижні 2, які виконані з металу, розташовані в одній площині, паралельні один одному і зв'язані з гальванічним елементом 3. Як гальванічний елемент може бути використане автономне джерело, наприклад батарея, акумулятор або електрична мережа, у цьому випадку стрижні 2 зв'язані з гальванічним елементом 3 через перетворювач електричного струму. Запропоновану голку використовують у такий спосіб. Медичний працівник попередньо обробляє ділянку шкіри із зоною БАЗ, де будуть проводити акупунктурний вплив, після чого, тримаючи голку за ручку 1, медичний працівник уводить загострені закінчення стрижнів 2 у шкірні покриви. Стрижні 2 виконані з однакового металу й зв'язані з полюсами гальванічного елемента 3. Таким чином, поряд з механічним подразненням хімобарорецепторів у зоні БАЗ (або БАТ), на них одночасно впливає також і постійний електричний струм. При необхідності, при проведенні процедури, здійснюють зміну полюсів гальванічного елемента 3, зв'язаних зі стрижнями 2. По закінченню процедури голка витягається зі шкірного покриву. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Голка для голкотерапії, що містить ручку і з'єднані з нею металеві стрижні та джерело електрорушійної сили, яке зв'язане зі стрижнями, яка відрізняється тим, що ручка виконана з діелектричного матеріалу, а як джерело електрорушійної сили використовується гальванічний елемент. 1 UA 97961 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
