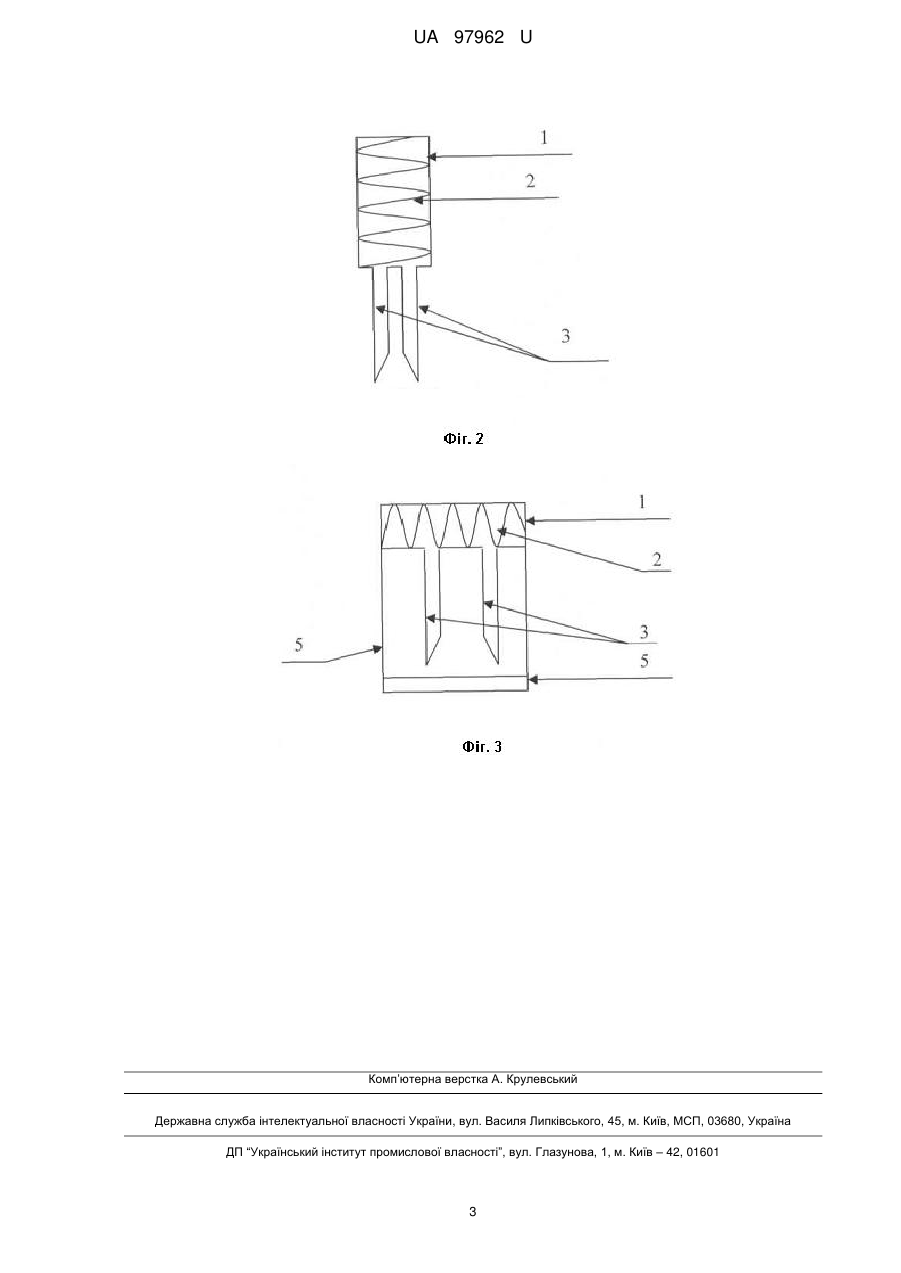

Голка для голкотерапії

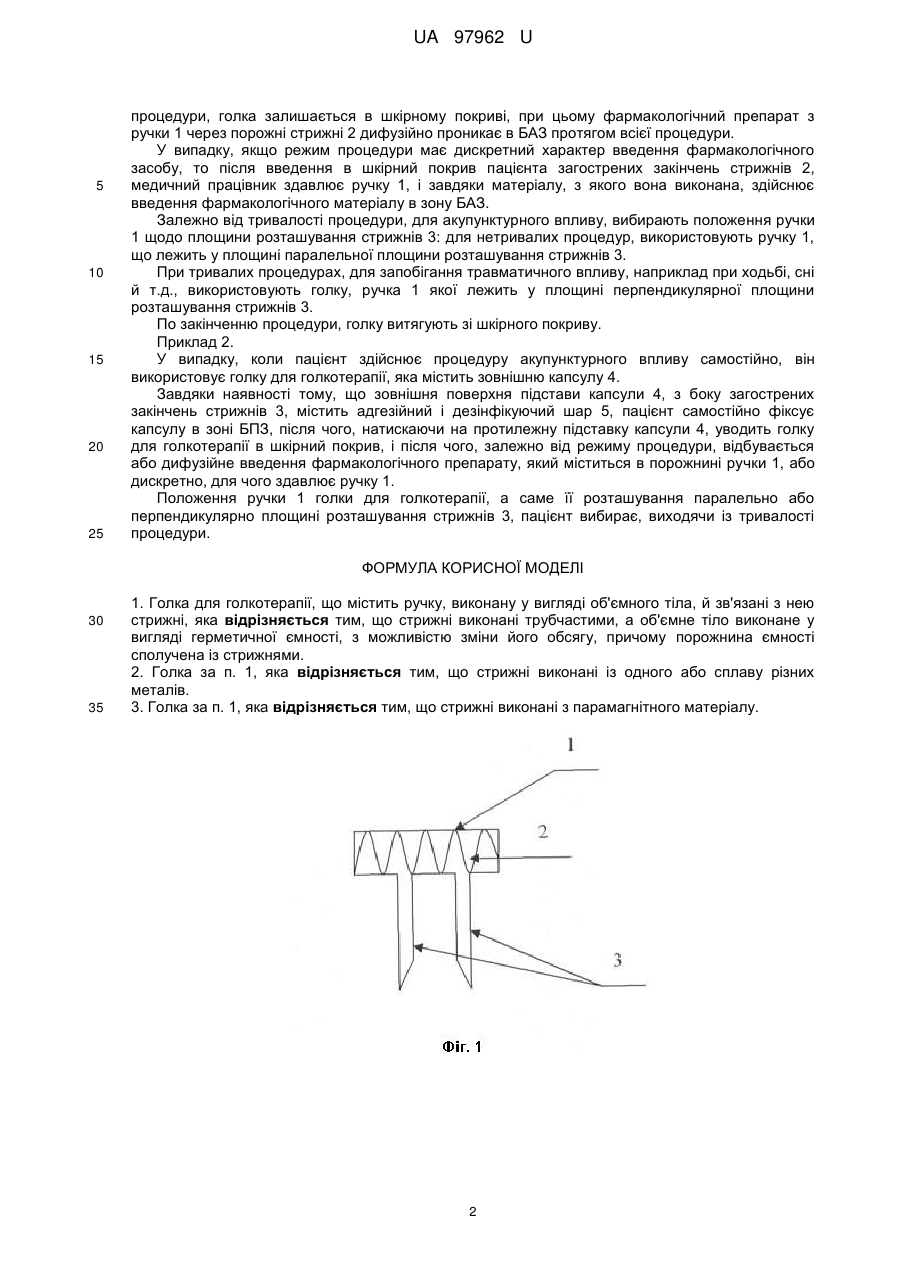

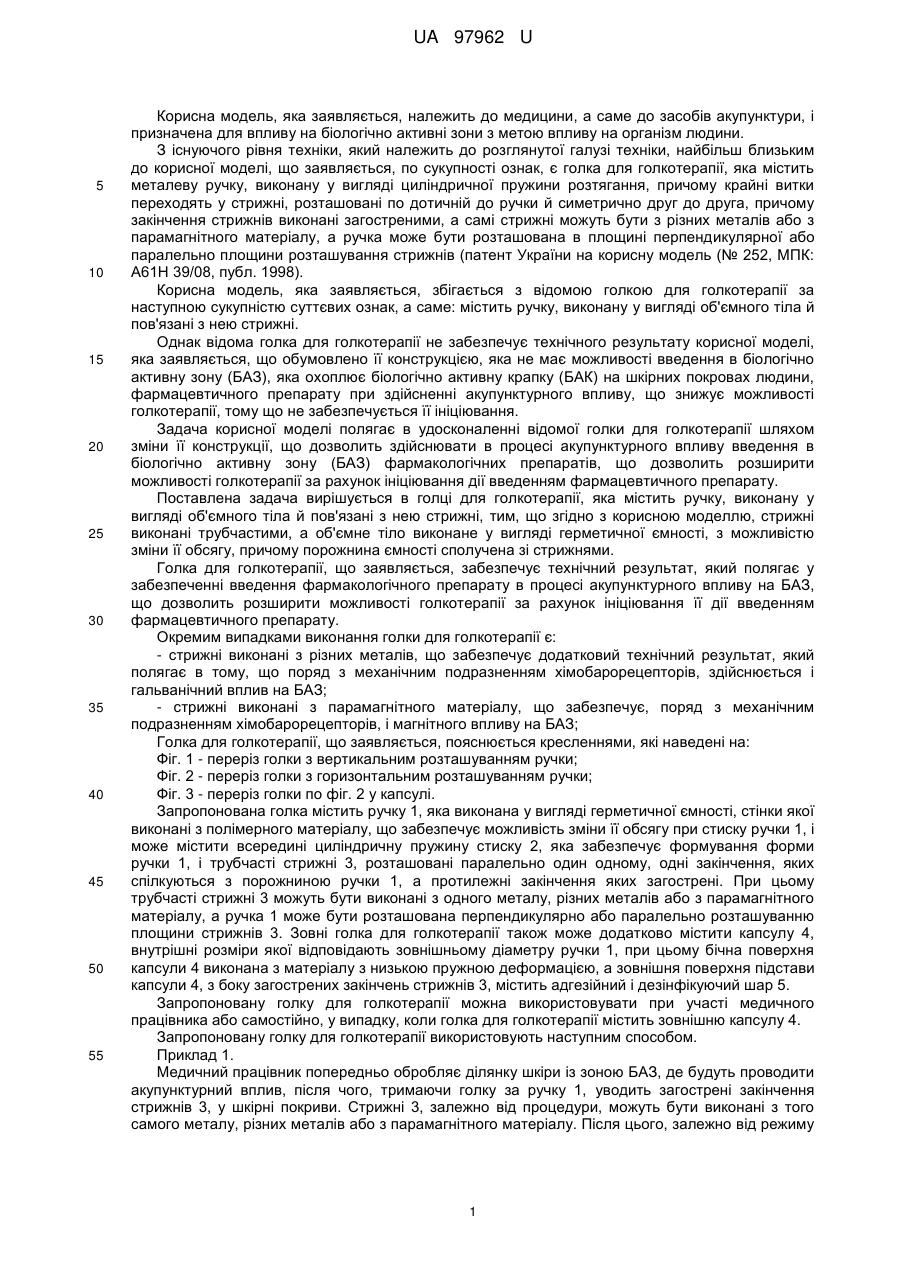

Реферат: Голка для голкотерапії містить ручку, виконану у вигляді об'ємного тіла, й зв'язані з нею стрижні. Стрижні виконані трубчастими, а об'ємне тіло виконане у вигляді герметичної ємності, з можливістю зміни його обсягу, причому порожнина ємності сполучена із стрижнями, що виконані із одного або сплаву різних металів. UA 97962 U (54) ГОЛКА ДЛЯ ГОЛКОТЕРАПІЇ UA 97962 U UA 97962 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, яка заявляється, належить до медицини, а саме до засобів акупунктури, і призначена для впливу на біологічно активні зони з метою впливу на організм людини. З існуючого рівня техніки, який належить до розглянутої галузі техніки, найбільш близьким до корисної моделі, що заявляється, по сукупності ознак, є голка для голкотерапії, яка містить металеву ручку, виконану у вигляді циліндричної пружини розтягання, причому крайні витки переходять у стрижні, розташовані по дотичній до ручки й симетрично друг до друга, причому закінчення стрижнів виконані загостреними, а самі стрижні можуть бути з різних металів або з парамагнітного матеріалу, а ручка може бути розташована в площині перпендикулярної або паралельно площини розташування стрижнів (патент України на корисну модель (№ 252, МПК: А61Н 39/08, публ. 1998). Корисна модель, яка заявляється, збігається з відомою голкою для голкотерапії за наступною сукупністю суттєвих ознак, а саме: містить ручку, виконану у вигляді об'ємного тіла й пов'язані з нею стрижні. Однак відома голка для голкотерапії не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено її конструкцією, яка не має можливості введення в біологічно активну зону (БАЗ), яка охоплює біологічно активну крапку (БАК) на шкірних покровах людини, фармацевтичного препарату при здійсненні акупунктурного впливу, що знижує можливості голкотерапії, тому що не забезпечується її ініціювання. Задача корисної моделі полягає в удосконаленні відомої голки для голкотерапії шляхом зміни її конструкції, що дозволить здійснювати в процесі акупунктурного впливу введення в біологічно активну зону (БАЗ) фармакологічних препаратів, що дозволить розширити можливості голкотерапії за рахунок ініціювання дії введенням фармацевтичного препарату. Поставлена задача вирішується в голці для голкотерапії, яка містить ручку, виконану у вигляді об'ємного тіла й пов'язані з нею стрижні, тим, що згідно з корисною моделлю, стрижні виконані трубчастими, а об'ємне тіло виконане у вигляді герметичної ємності, з можливістю зміни її обсягу, причому порожнина ємності сполучена зі стрижнями. Голка для голкотерапії, що заявляється, забезпечує технічний результат, який полягає у забезпеченні введення фармакологічного препарату в процесі акупунктурного впливу на БАЗ, що дозволить розширити можливості голкотерапії за рахунок ініціювання її дії введенням фармацевтичного препарату. Окремим випадками виконання голки для голкотерапії є: - стрижні виконані з різних металів, що забезпечує додатковий технічний результат, який полягає в тому, що поряд з механічним подразненням хімобарорецепторів, здійснюється і гальванічний вплив на БАЗ; - стрижні виконані з парамагнітного матеріалу, що забезпечує, поряд з механічним подразненням хімобарорецепторів, і магнітного впливу на БАЗ; Голка для голкотерапії, що заявляється, пояснюється кресленнями, які наведені на: Фіг. 1 - переріз голки з вертикальним розташуванням ручки; Фіг. 2 - переріз голки з горизонтальним розташуванням ручки; Фіг. 3 - переріз голки по фіг. 2 у капсулі. Запропонована голка містить ручку 1, яка виконана у вигляді герметичної ємності, стінки якої виконані з полімерного матеріалу, що забезпечує можливість зміни її обсягу при стиску ручки 1, і може містити всередині циліндричну пружину стиску 2, яка забезпечує формування форми ручки 1, і трубчасті стрижні 3, розташовані паралельно один одному, одні закінчення, яких спілкуються з порожниною ручки 1, а протилежні закінчення яких загострені. При цьому трубчасті стрижні 3 можуть бути виконані з одного металу, різних металів або з парамагнітного матеріалу, а ручка 1 може бути розташована перпендикулярно або паралельно розташуванню площини стрижнів 3. Зовні голка для голкотерапії також може додатково містити капсулу 4, внутрішні розміри якої відповідають зовнішньому діаметру ручки 1, при цьому бічна поверхня капсули 4 виконана з матеріалу з низькою пружною деформацією, а зовнішня поверхня підстави капсули 4, з боку загострених закінчень стрижнів 3, містить адгезійний і дезінфікуючий шар 5. Запропоновану голку для голкотерапії можна використовувати при участі медичного працівника або самостійно, у випадку, коли голка для голкотерапії містить зовнішню капсулу 4. Запропоновану голку для голкотерапії використовують наступним способом. Приклад 1. Медичний працівник попередньо обробляє ділянку шкіри із зоною БАЗ, де будуть проводити акупунктурний вплив, після чого, тримаючи голку за ручку 1, уводить загострені закінчення стрижнів 3, у шкірні покриви. Стрижні 3, залежно від процедури, можуть бути виконані з того самого металу, різних металів або з парамагнітного матеріалу. Після цього, залежно від режиму 1 UA 97962 U 5 10 15 20 25 процедури, голка залишається в шкірному покриві, при цьому фармакологічний препарат з ручки 1 через порожні стрижні 2 дифузійно проникає в БАЗ протягом всієї процедури. У випадку, якщо режим процедури має дискретний характер введення фармакологічного засобу, то після введення в шкірний покрив пацієнта загострених закінчень стрижнів 2, медичний працівник здавлює ручку 1, і завдяки матеріалу, з якого вона виконана, здійснює введення фармакологічного матеріалу в зону БАЗ. Залежно від тривалості процедури, для акупунктурного впливу, вибирають положення ручки 1 щодо площини розташування стрижнів 3: для нетривалих процедур, використовують ручку 1, що лежить у площині паралельної площини розташування стрижнів 3. При тривалих процедурах, для запобігання травматичного впливу, наприклад при ходьбі, сні й т.д., використовують голку, ручка 1 якої лежить у площині перпендикулярної площини розташування стрижнів 3. По закінченню процедури, голку витягують зі шкірного покриву. Приклад 2. У випадку, коли пацієнт здійснює процедуру акупунктурного впливу самостійно, він використовує голку для голкотерапії, яка містить зовнішню капсулу 4. Завдяки наявності тому, що зовнішня поверхня підстави капсули 4, з боку загострених закінчень стрижнів 3, містить адгезійний і дезінфікуючий шар 5, пацієнт самостійно фіксує капсулу в зоні БПЗ, після чого, натискаючи на протилежну підставку капсули 4, уводить голку для голкотерапії в шкірний покрив, і після чого, залежно від режиму процедури, відбувається або дифузійне введення фармакологічного препарату, який міститься в порожнині ручки 1, або дискретно, для чого здавлює ручку 1. Положення ручки 1 голки для голкотерапії, а саме її розташування паралельно або перпендикулярно площині розташування стрижнів 3, пацієнт вибирає, виходячи із тривалості процедури. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Голка для голкотерапії, що містить ручку, виконану у вигляді об'ємного тіла, й зв'язані з нею стрижні, яка відрізняється тим, що стрижні виконані трубчастими, а об'ємне тіло виконане у вигляді герметичної ємності, з можливістю зміни його обсягу, причому порожнина ємності сполучена із стрижнями. 2. Голка за п. 1, яка відрізняється тим, що стрижні виконані із одного або сплаву різних металів. 3. Голка за п. 1, яка відрізняється тим, що стрижні виконані з парамагнітного матеріалу. 2 UA 97962 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
