Вузол для відділення кришок фільтруючого елемента масляного фільтра

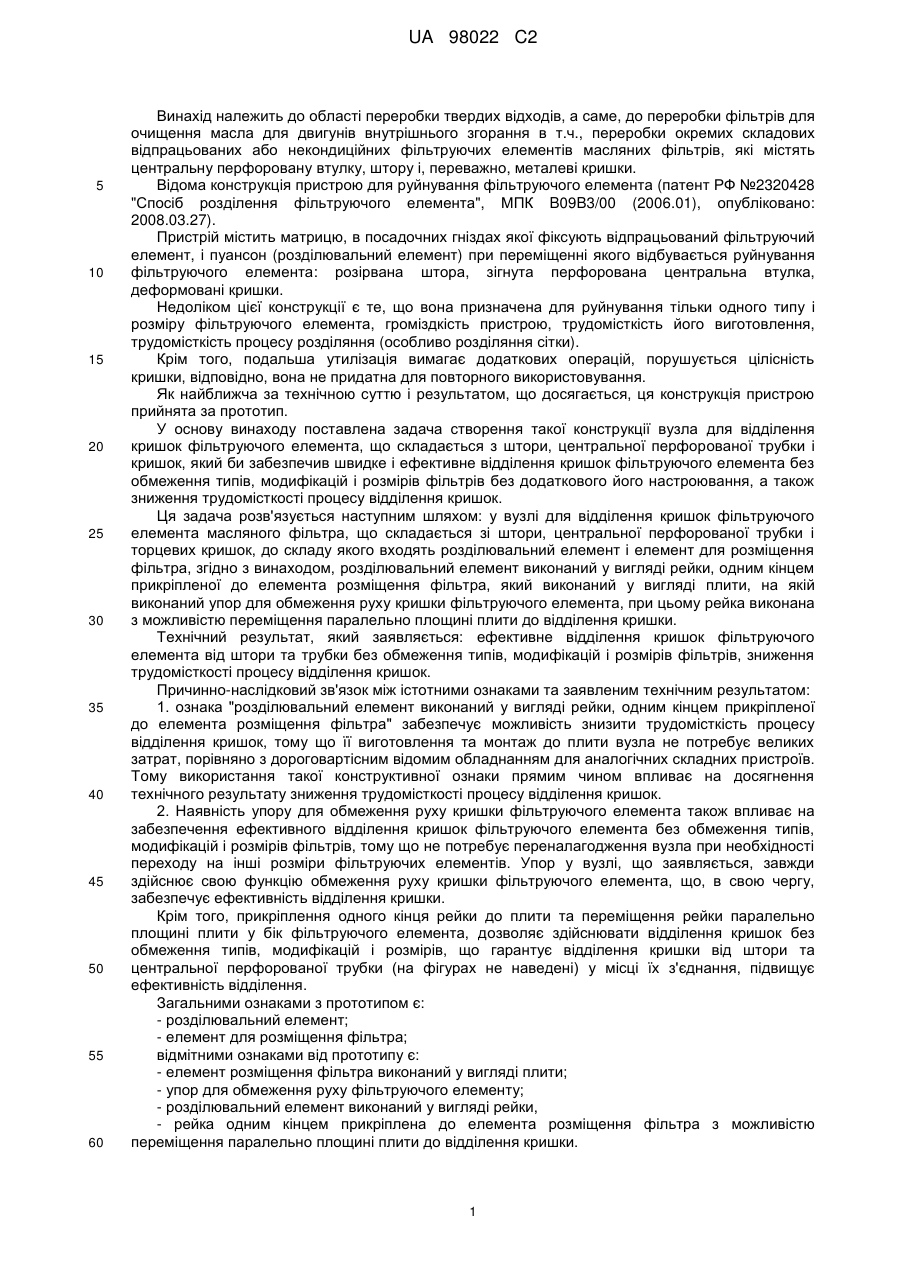

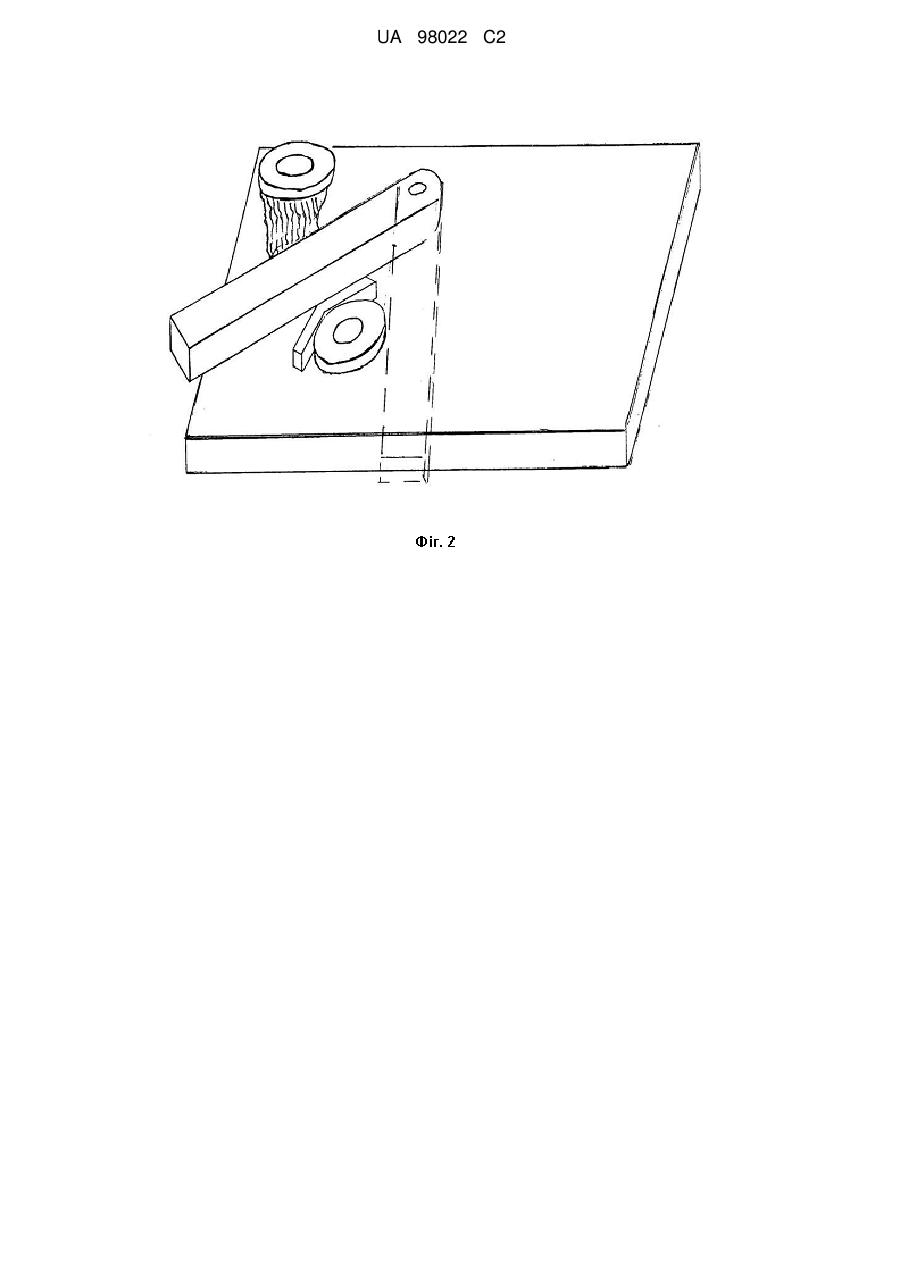

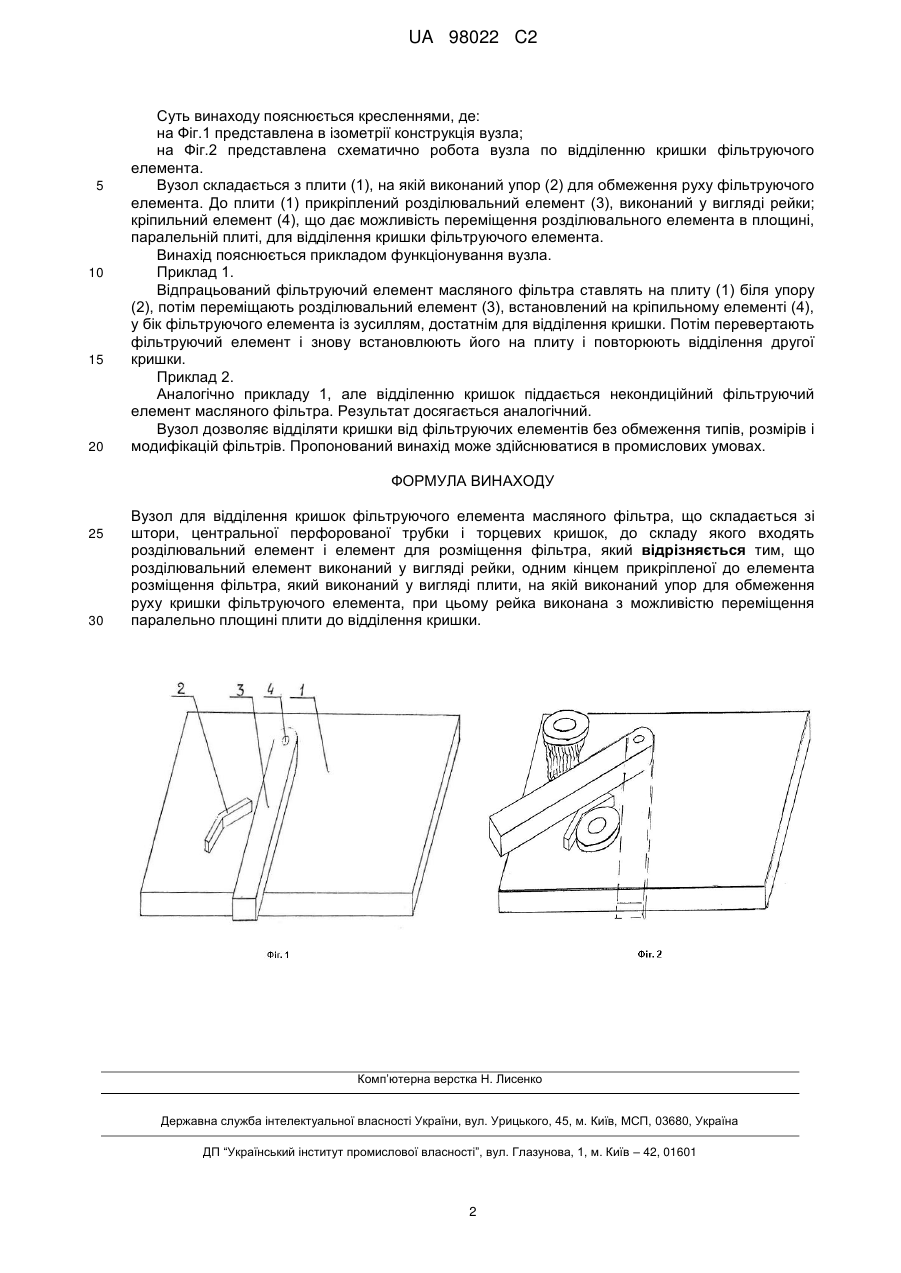

Реферат: Вузол для відділення кришок фільтруючого елемента масляного фільтра складається зі штори, центральної перфорованої трубки і торцевих кришок, до складу якого входять розділювальний елемент і елемент для розміщення фільтра. Розділювальний елемент виконаний у вигляді рейки, одним кінцем прикріпленої до елемента розміщення фільтра, який виконаний у вигляді плити, на якій виконаний упор для обмеження руху кришки фільтруючого елемента. Рейка виконана з можливістю переміщення паралельно площині плити до відділення кришки. UA 98022 C2 (12) UA 98022 C2 UA 98022 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до області переробки твердих відходів, а саме, до переробки фільтрів для очищення масла для двигунів внутрішнього згорання в т.ч., переробки окремих складових відпрацьованих або некондиційних фільтруючих елементів масляних фільтрів, які містять центральну перфоровану втулку, штору і, переважно, металеві кришки. Відома конструкція пристрою для руйнування фільтруючого елемента (патент РФ №2320428 "Спосіб розділення фільтруючого елемента", МПК B09B3/00 (2006.01), опубліковано: 2008.03.27). Пристрій містить матрицю, в посадочних гніздах якої фіксують відпрацьований фільтруючий елемент, і пуансон (розділювальний елемент) при переміщенні якого відбувається руйнування фільтруючого елемента: розірвана штора, зігнута перфорована центральна втулка, деформовані кришки. Недоліком цієї конструкції є те, що вона призначена для руйнування тільки одного типу і розміру фільтруючого елемента, громіздкість пристрою, трудомісткість його виготовлення, трудомісткість процесу розділяння (особливо розділяння сітки). Крім того, подальша утилізація вимагає додаткових операцій, порушується цілісність кришки, відповідно, вона не придатна для повторного використовування. Як найближча за технічною суттю і результатом, що досягається, ця конструкція пристрою прийнята за прототип. У основу винаходу поставлена задача створення такої конструкції вузла для відділення кришок фільтруючого елемента, що складається з штори, центральної перфорованої трубки і кришок, який би забезпечив швидке і ефективне відділення кришок фільтруючого елемента без обмеження типів, модифікацій і розмірів фільтрів без додаткового його настроювання, а також зниження трудомісткості процесу відділення кришок. Ця задача розв'язується наступним шляхом: у вузлі для відділення кришок фільтруючого елемента масляного фільтра, що складається зі штори, центральної перфорованої трубки і торцевих кришок, до складу якого входять розділювальний елемент і елемент для розміщення фільтра, згідно з винаходом, розділювальний елемент виконаний у вигляді рейки, одним кінцем прикріпленої до елемента розміщення фільтра, який виконаний у вигляді плити, на якій виконаний упор для обмеження руху кришки фільтруючого елемента, при цьому рейка виконана з можливістю переміщення паралельно площині плити до відділення кришки. Технічний результат, який заявляється: ефективне відділення кришок фільтруючого елемента від штори та трубки без обмеження типів, модифікацій і розмірів фільтрів, зниження трудомісткості процесу відділення кришок. Причинно-наслідковий зв'язок між істотними ознаками та заявленим технічним результатом: 1. ознака "розділювальний елемент виконаний у вигляді рейки, одним кінцем прикріпленої до елемента розміщення фільтра" забезпечує можливість знизити трудомісткість процесу відділення кришок, тому що її виготовлення та монтаж до плити вузла не потребує великих затрат, порівняно з дороговартісним відомим обладнанням для аналогічних складних пристроїв. Тому використання такої конструктивної ознаки прямим чином впливає на досягнення технічного результату зниження трудомісткості процесу відділення кришок. 2. Наявність упору для обмеження руху кришки фільтруючого елемента також впливає на забезпечення ефективного відділення кришок фільтруючого елемента без обмеження типів, модифікацій і розмірів фільтрів, тому що не потребує переналагодження вузла при необхідності переходу на інші розміри фільтруючих елементів. Упор у вузлі, що заявляється, завжди здійснює свою функцію обмеження руху кришки фільтруючого елемента, що, в свою чергу, забезпечує ефективність відділення кришки. Крім того, прикріплення одного кінця рейки до плити та переміщення рейки паралельно площині плити у бік фільтруючого елемента, дозволяє здійснювати відділення кришок без обмеження типів, модифікацій і розмірів, що гарантує відділення кришки від штори та центральної перфорованої трубки (на фігурах не наведені) у місці їх з'єднання, підвищує ефективність відділення. Загальними ознаками з прототипом є: - розділювальний елемент; - елемент для розміщення фільтра; відмітними ознаками від прототипу є: - елемент розміщення фільтра виконаний у вигляді плити; - упор для обмеження руху фільтруючого елементу; - розділювальний елемент виконаний у вигляді рейки, - рейка одним кінцем прикріплена до елемента розміщення фільтра з можливістю переміщення паралельно площині плити до відділення кришки. 1 UA 98022 C2 5 10 15 20 Суть винаходу пояснюється кресленнями, де: на Фіг.1 представлена в ізометрії конструкція вузла; на Фіг.2 представлена схематично робота вузла по відділенню кришки фільтруючого елемента. Вузол складається з плити (1), на якій виконаний упор (2) для обмеження руху фільтруючого елемента. До плити (1) прикріплений розділювальний елемент (3), виконаний у вигляді рейки; кріпильний елемент (4), що дає можливість переміщення розділювального елемента в площині, паралельній плиті, для відділення кришки фільтруючого елемента. Винахід пояснюється прикладом функціонування вузла. Приклад 1. Відпрацьований фільтруючий елемент масляного фільтра ставлять на плиту (1) біля упору (2), потім переміщають розділювальний елемент (3), встановлений на кріпильному елементі (4), у бік фільтруючого елемента із зусиллям, достатнім для відділення кришки. Потім перевертають фільтруючий елемент і знову встановлюють його на плиту і повторюють відділення другої кришки. Приклад 2. Аналогічно прикладу 1, але відділенню кришок піддається некондиційний фільтруючий елемент масляного фільтра. Результат досягається аналогічний. Вузол дозволяє відділяти кришки від фільтруючих елементів без обмеження типів, розмірів і модифікацій фільтрів. Пропонований винахід може здійснюватися в промислових умовах. ФОРМУЛА ВИНАХОДУ 25 30 Вузол для відділення кришок фільтруючого елемента масляного фільтра, що складається зі штори, центральної перфорованої трубки і торцевих кришок, до складу якого входять розділювальний елемент і елемент для розміщення фільтра, який відрізняється тим, що розділювальний елемент виконаний у вигляді рейки, одним кінцем прикріпленої до елемента розміщення фільтра, який виконаний у вигляді плити, на якій виконаний упор для обмеження руху кришки фільтруючого елемента, при цьому рейка виконана з можливістю переміщення паралельно площині плити до відділення кришки. Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
