Лазерний масажер

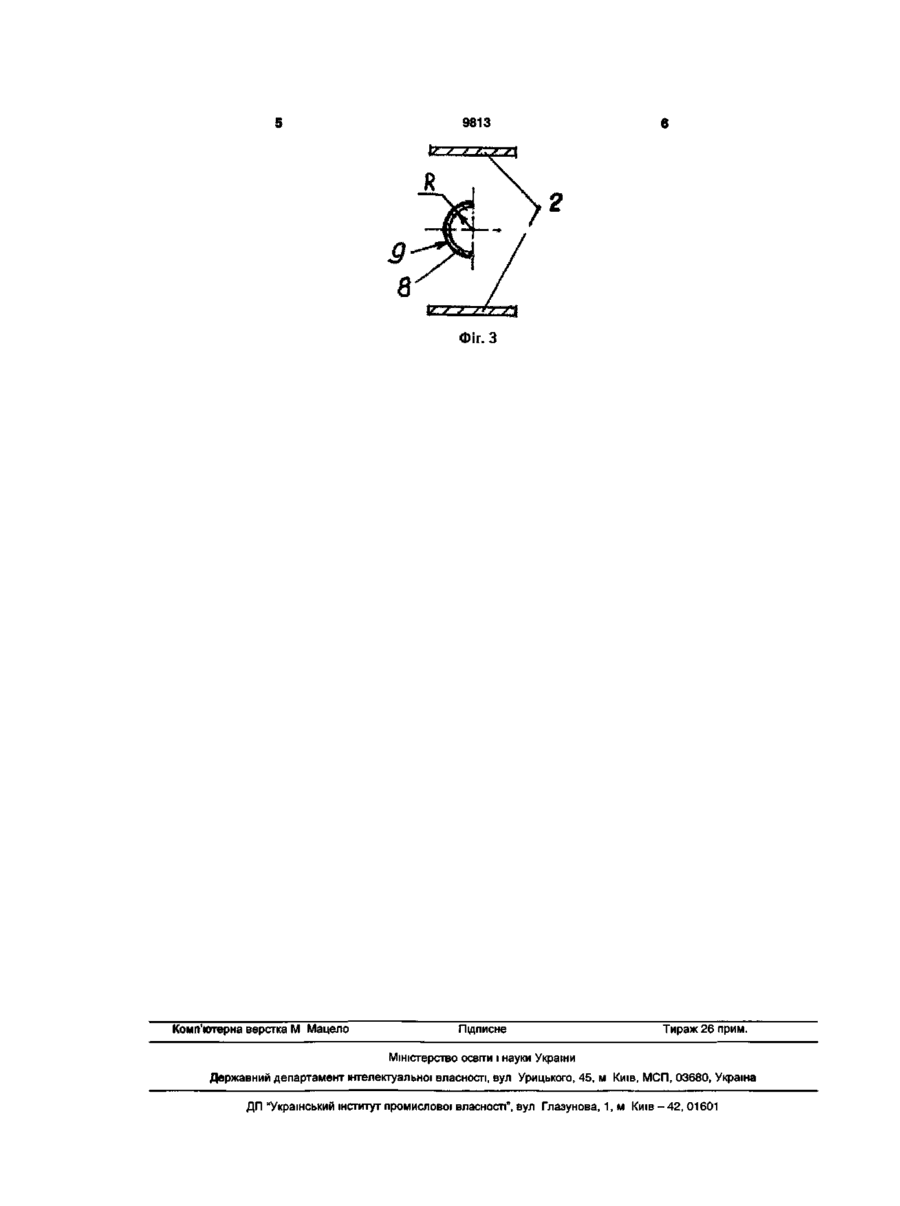

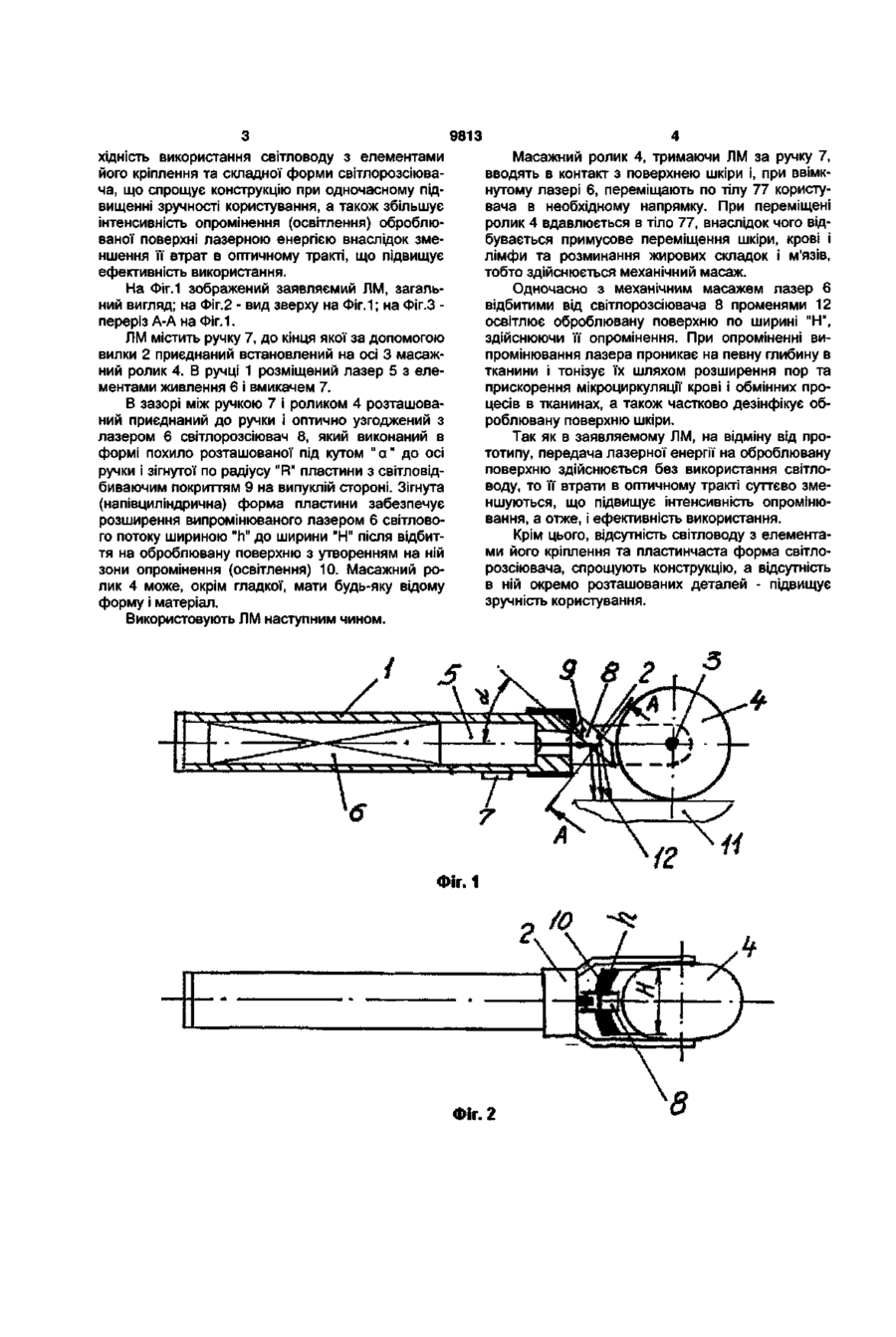

Лазерний масажер, що містить ручку, до якої приєднаний встановлений на осі з можливістю обертання масажний ролик, і розміщений між роликом і ручкою оптично зв'язаний з лазером світлорозсіювач, який відрізняється тим, що світлорозсіювач виконаний у вигляді пластини, яка зігнута по радіусу і похило розташована до осі ручки, а лазер розміщений в ручці по спільній з нею осі. Корисна модель відноситься до медичної техніки, а саме до лазерних масажерів і може бути використана для оздоровчого і лікувального масажу шкіри обличчя, шиї, ніг та інших нерівних поверхонь тіла. Відомий масажер, який містить ручку, до кінців якої приєднані встановлені на осях з можливістю обертання масажні ролики, які мають різні розміри та виконані з нефриту [див., наприклад, патент України № 55146, А61Н 15/00,2003]. Недолік цього масажера полягає в низькій ефективності використання, оскільки він забезпечує виконання масажу лише механічним шляхом. Відомий також лазерний масажер (ЛМ), який містить встановлений на осі з ручкою пустотілий масажний ролик, в порожнині якою розташовані лазери з розсіючими лінзами [див., наприклад, патент України № 30264, А61Н39/08, 2000]. Відомий ЛМ підвищує ефективність використання внаслідок механічного і лазерного впливів на оброблювану поверхню, але він має великі габарити із-за розташування в порожнині масажного ролика лазерів і світлорозсіюючих лінз, що знижує зручність користування і є основним його недоліком. Найбільш близьким до корисної моделі за технічною суттю та досягаємим ефектом є прийнятий за найближчий аналог ЛМ, що містить ручку, до якої приєднаний встановлений на осі з можливістю обертання масажний ролик і розміщений між роликом і ручкою оптично зв'язаний світловодом з автономно розташованим лазером світлорозсіювач у вигляді Т-подібно розташованих циліндрів з світлорозсіюючого матеріалу та світловідбиваючим покриттям з щілиною для виходу лазерного випромінювання, а також елементи з'єднання світловоду з світлорозсіювачем [див., наприклад, патент Росії № 2050845, А61Н39/08, 1995]. Недолік відомого ЛМ полягає в складності конструкції, що збільшує вартість виготовлення. Інший недолік відомого ЛМ полягає в автономному розташування лазера, що потребує використання довгого світловоду і знижує зручність користування. Недоліком відомого ЛМ є і те, що в його оптичному тракті мають місце значні втрати лазерної енергії, що знижує інтенсивність опромінення оброблюваної поверхні, а отже, і ефективність використання. В основу корисної моделі поставлена задача вдосконалення ЛМ, в якому шляхом зміни форми світлорозсіювача та розташування лазера забезпечується спрощення конструкції при одночасному підвищенні зручності користування та ефективності використання. Поставлена задача вирішується тим, що в ЛМ, який містить ручку, до якої приєднаний встановлений на осі з можливістю обертання масажний ролик, і розміщений між роликом і ручкою оптично зв'язаний з лазером світлорозсіювач (світловідбивач), згідно корисної моделі світлорозсіювач виконано у вигляді пластини, яка зігнута по радіусу і похило розташована до осі ручки, а лазер розміщено в ручці по спільній з нею осі. Виконання світлорозсіювача у вигляді зігнутої по радіусу і похило розташованої до осі ручки пластини та розміщення лазера в ручці по спільній з нею осі, в порівнянні з прототипом, усуває необ со 00 О) 9813 Масажний ролик 4, тримаючи ЛМ за ручку 7, вводять в контакт з поверхнею шкіри і, при ввімкнутому лазері 6, переміщають по тілу 77 користувача в необхідному напрямку. При переміщені ролик 4 вдавлюється в тіло 77, внаслідок чого відбувається примусове переміщення шкіри, крові і лімфи та розминання жирових складок і м'язів, тобто здійснюється механічний масаж. Одночасно з механічним масажем лазер 6 відбитими від світлорозсіювача 8 променями 12 освітлює оброблювану поверхню по ширині "Н", здійснюючи її опромінення. При опроміненні випромінювання лазера проникає на певну глибину в тканини і тонізує їх шляхом розширення пор та прискорення мікроциркуляції крові і обмінних процесів в тканинах, а також частково дезінфікує оброблювану поверхню шкіри. Так як в заявляемому ЛМ, на відміну від прототипу, передача лазерної енергії на оброблювану поверхню здійснюється без використання світловоду, то її втрати в оптичному тракті суттєво зменшуються, що підвищує інтенсивність опромінювання, а отже, і ефективність використання. Крім цього, відсутність світловоду з елементами його кріплення та пластинчаста форма світлорозсіювача, спрощують конструкцію, а відсутність в ній окремо розташованих деталей - підвищує зручність користування. хідність використання світловоду з елементами його кріплення та складної форми світлорозсіювача, що спрощує конструкцію при одночасному підвищенні зручності користування, а також збільшує інтенсивність опромінення (освітлення) оброблюваної поверхні лазерною енергією внаслідок зменшення її втрат в оптичному тракті, що підвищує ефективність використання. На Фіг.1 зображений заявляємий ЛМ, загальний вигляд; на Фіг.2 - вид зверху на Фіг.1; на Фіг.З переріз А-А на Фіг.1. ЛМ містить ручку 7, до кінця якої за допомогою вилки 2 приєднаний встановлений на осі 3 масажний ролик 4. В ручці 1 розміщений лазер 5 з елементами живлення 6 і вмикачем 7. В зазорі між ручкою 7 і роликом 4 розташований приєднаний до ручки і оптично узгоджений з лазером 6 світлорозсіювач 8, який виконаний в формі похило розташованої під кутом " а" до осі ручки і зігнутої по радіусу "R" пластини з світловідбиваючим покриттям 9 на випуклій стороні. Зігнута (напівциліндрична) форма пластини забезпечує розширення випромінюваного лазером 6 світлового потоку шириною "h" до ширини "Н" після відбиття на оброблювану поверхню з утворенням на ній зони опромінення (освітлення) 10. Масажний ролик 4 може, окрім гладкої, мати будь-яку відому форму і матеріал. Використовують ЛМ наступним чином. 1
