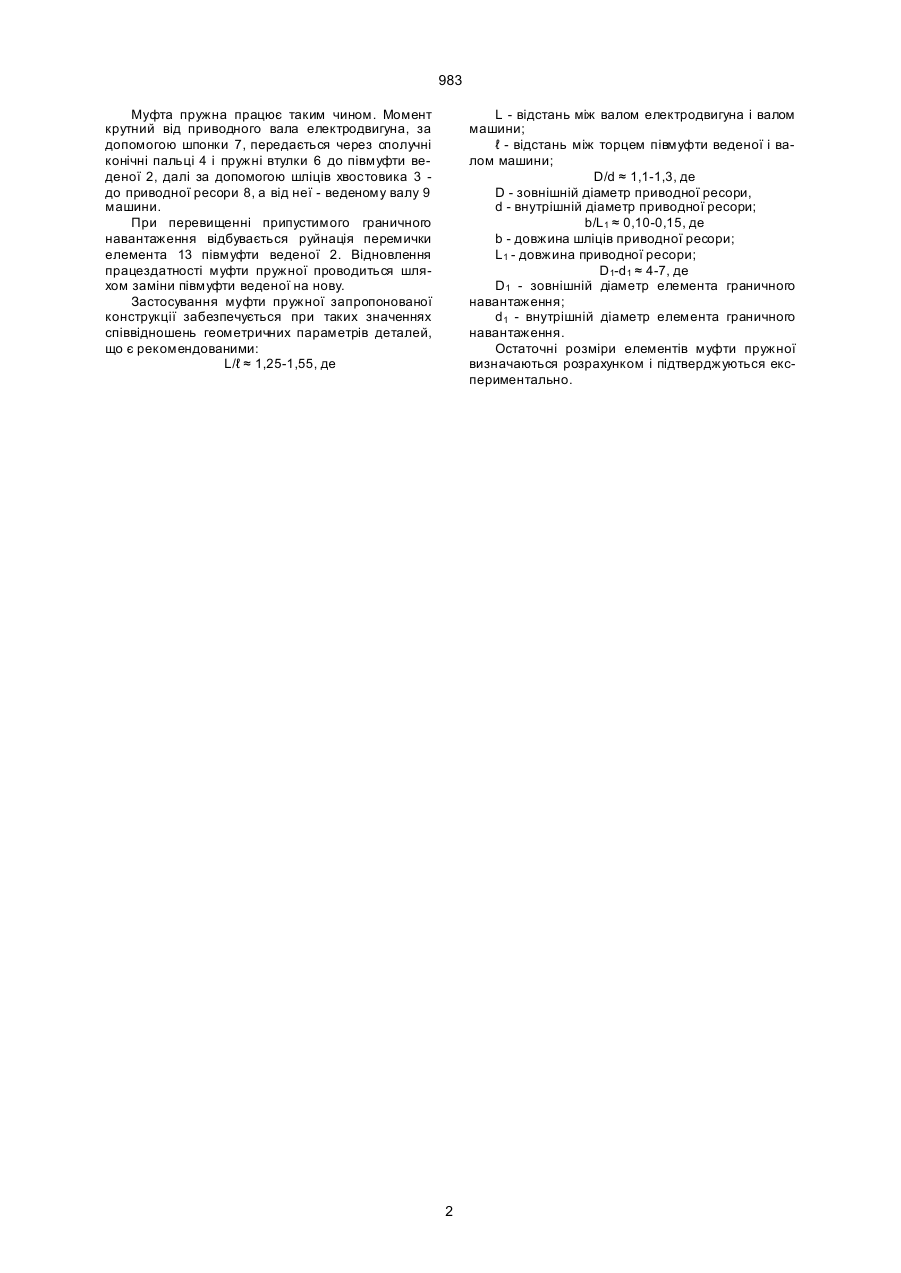

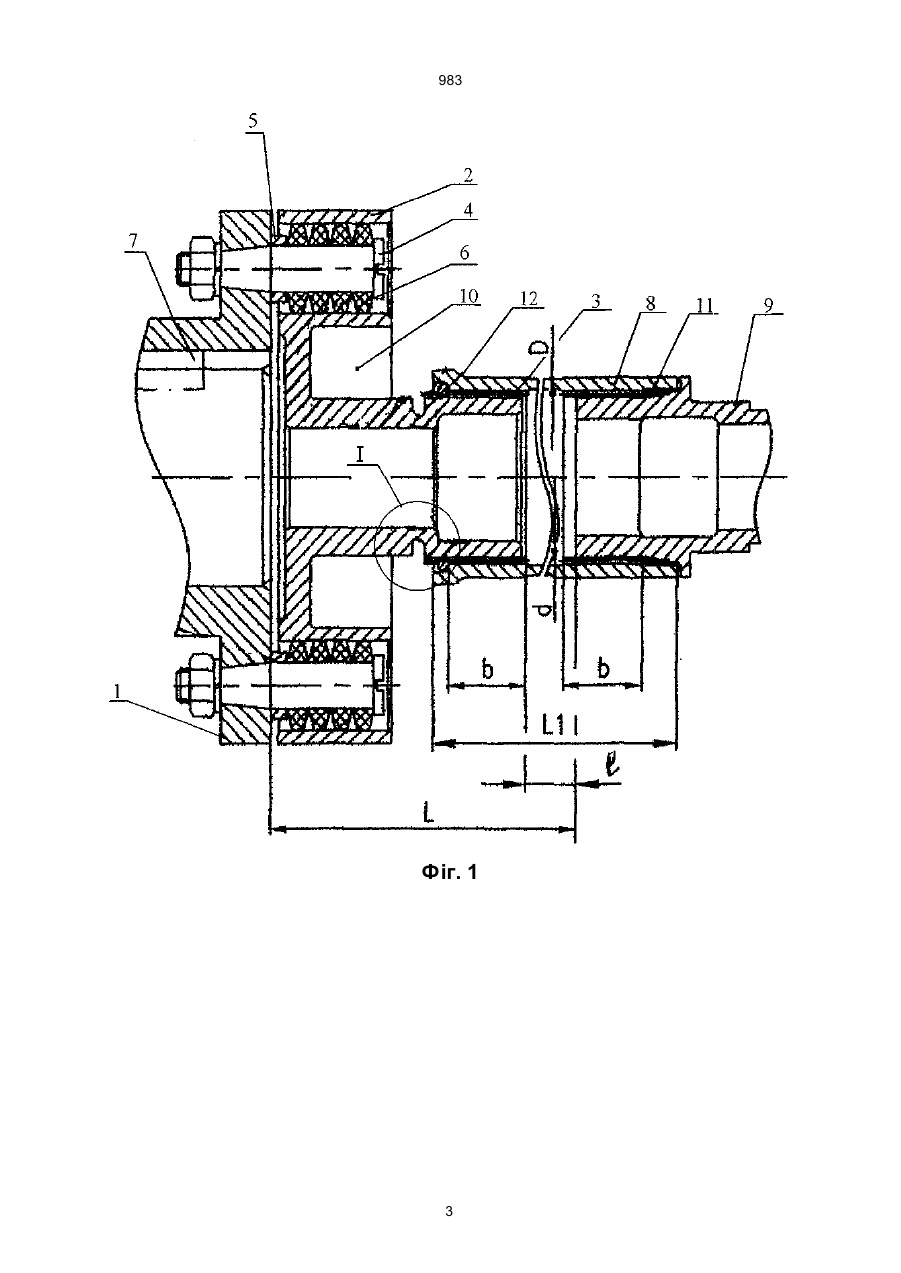

1. Муфта пружна, яка містить ведучу і ведену півмуфти, сполучні конічні пальці, втулки розпірні і втулки пружні, яка відрізняється тим, що муфта 983 Муфта пружна працює таким чином. Момент крутний від приводного вала електродвигуна, за допомогою шпонки 7, передається через сполучні конічні пальці 4 і пружні втулки 6 до півмуфти веденої 2, далі за допомогою шліців хвостовика 3 до приводної ресори 8, а від неї - веденому валу 9 машини. При перевищенні припустимого граничного навантаження відбувається руйнація перемички елемента 13 півмуфти веденої 2. Відновлення працездатності муфти пружної проводиться шляхом заміни півмуфти веденої на нову. Застосування муфти пружної запропонованої конструкції забезпечується при таких значеннях співвідношень геометричних параметрів деталей, що є рекомендованими: L/ℓ ≈ 1,25-1,55, де L - відстань між валом електродвигуна і валом машини; ℓ - відстань між торцем півмуфти веденої і валом машини; D/d ≈ 1,1-1,3, де D - зовнішній діаметр приводної ресори, d - внутрішній діаметр приводної ресори; b/L1 ≈ 0,10-0,15, де b - довжина шліців приводної ресори; L1 - довжина приводної ресори; D1-d1 ≈ 4-7, де D1 - зовнішній діаметр елемента граничного навантаження; d1 - внутрішній діаметр елемента граничного навантаження. Остаточні розміри елементів муфти пружної визначаються розрахунком і підтверджуються експериментально. 2 983 Фіг. 1 3 983 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
