Обладнання для розбирання завалів та зруйнованих будівель

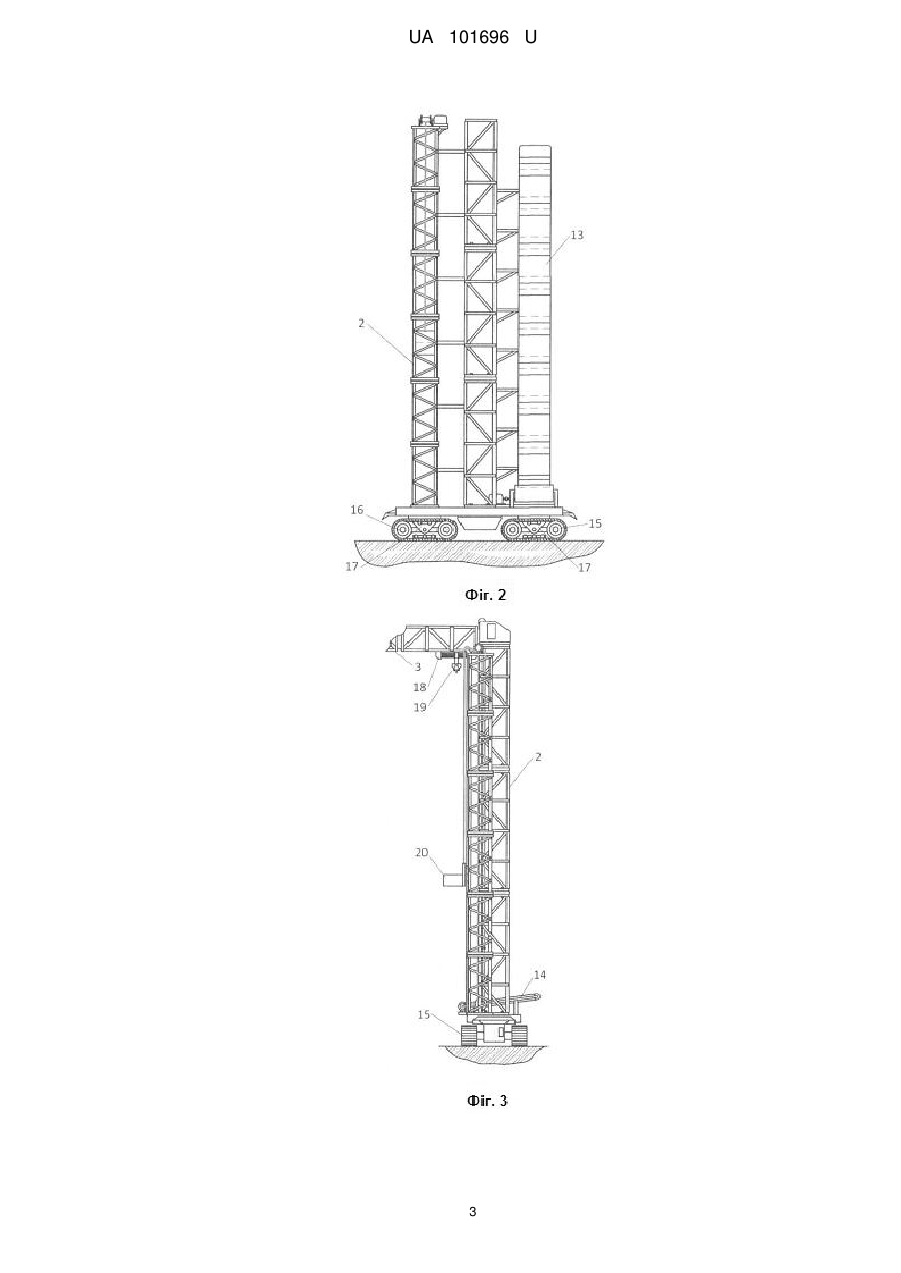

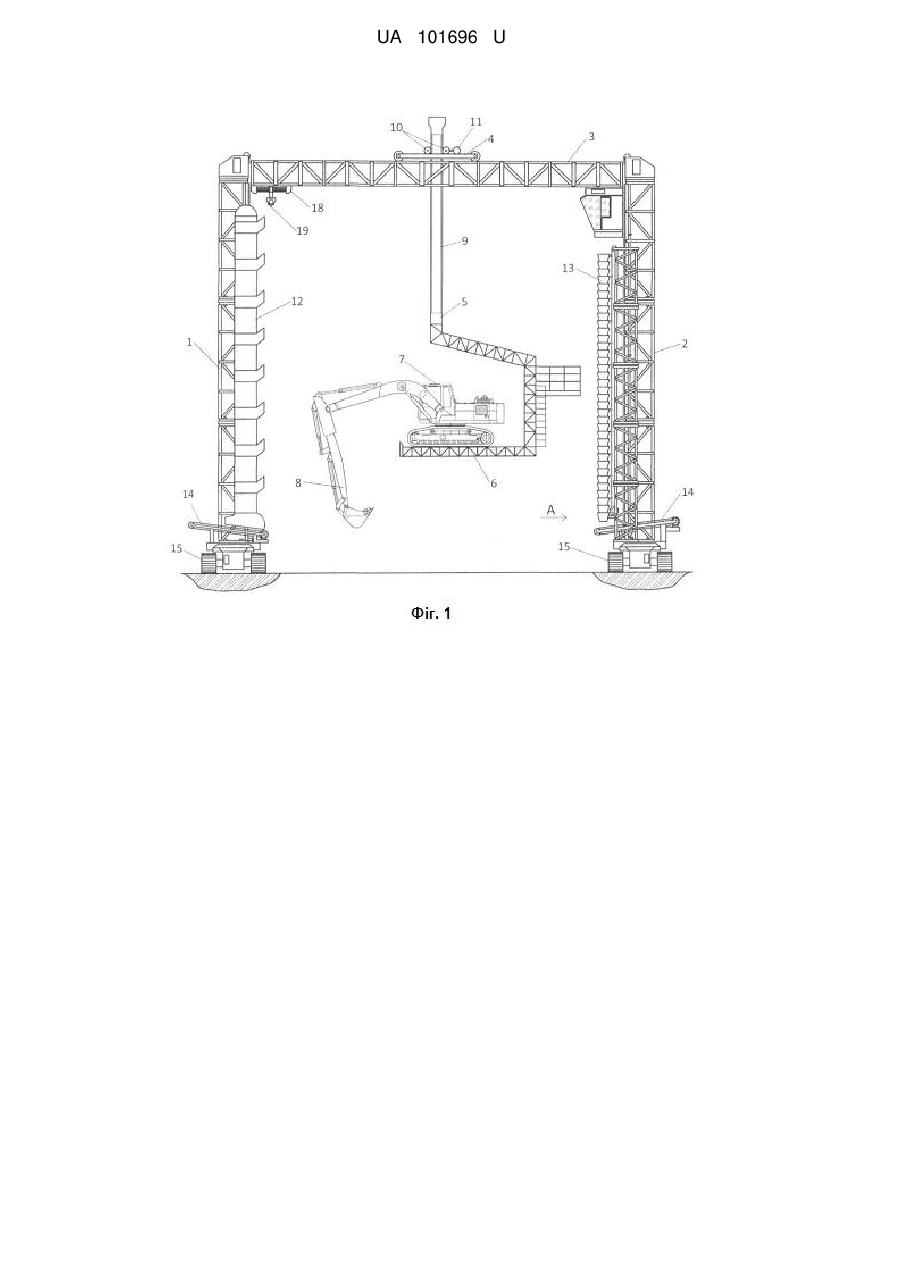

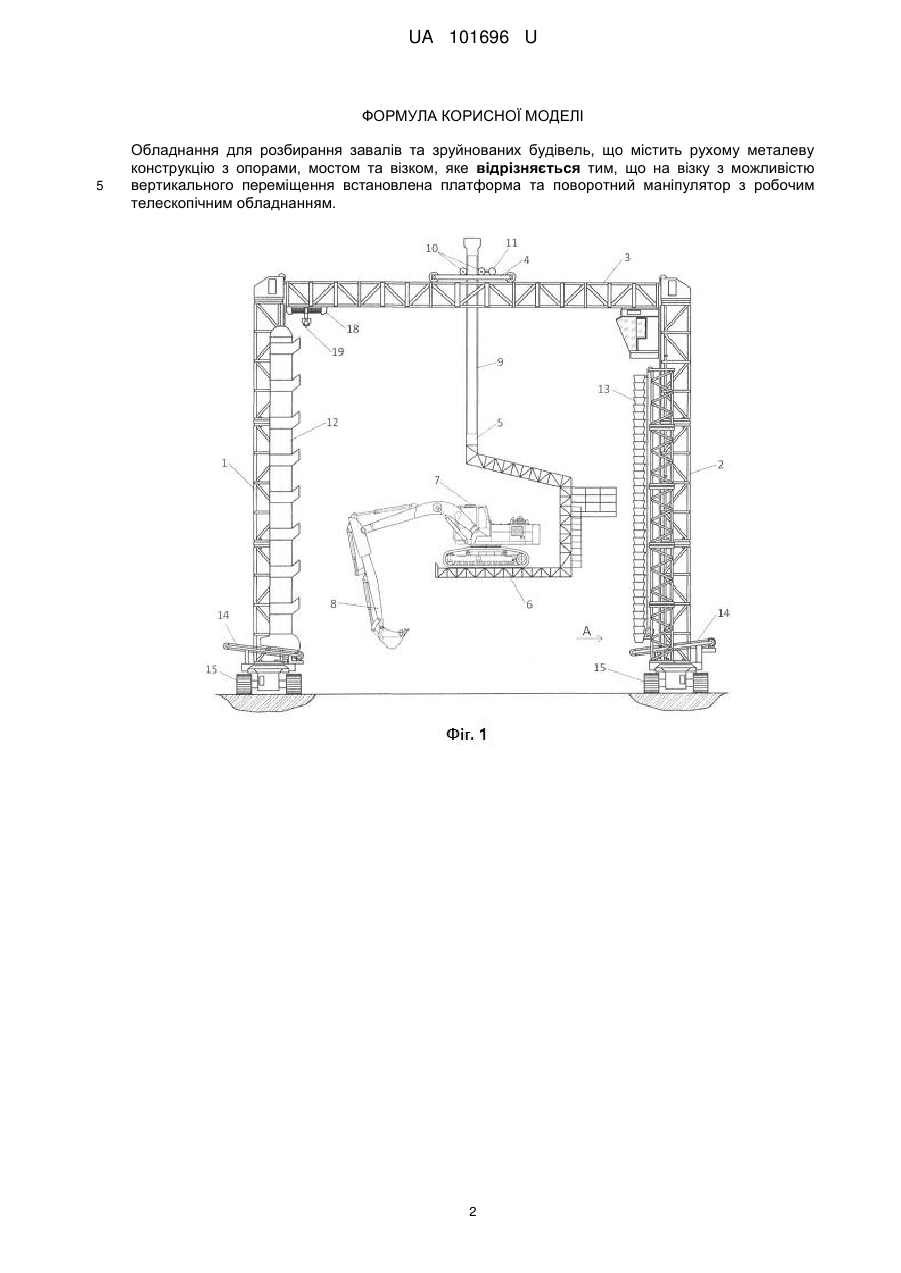

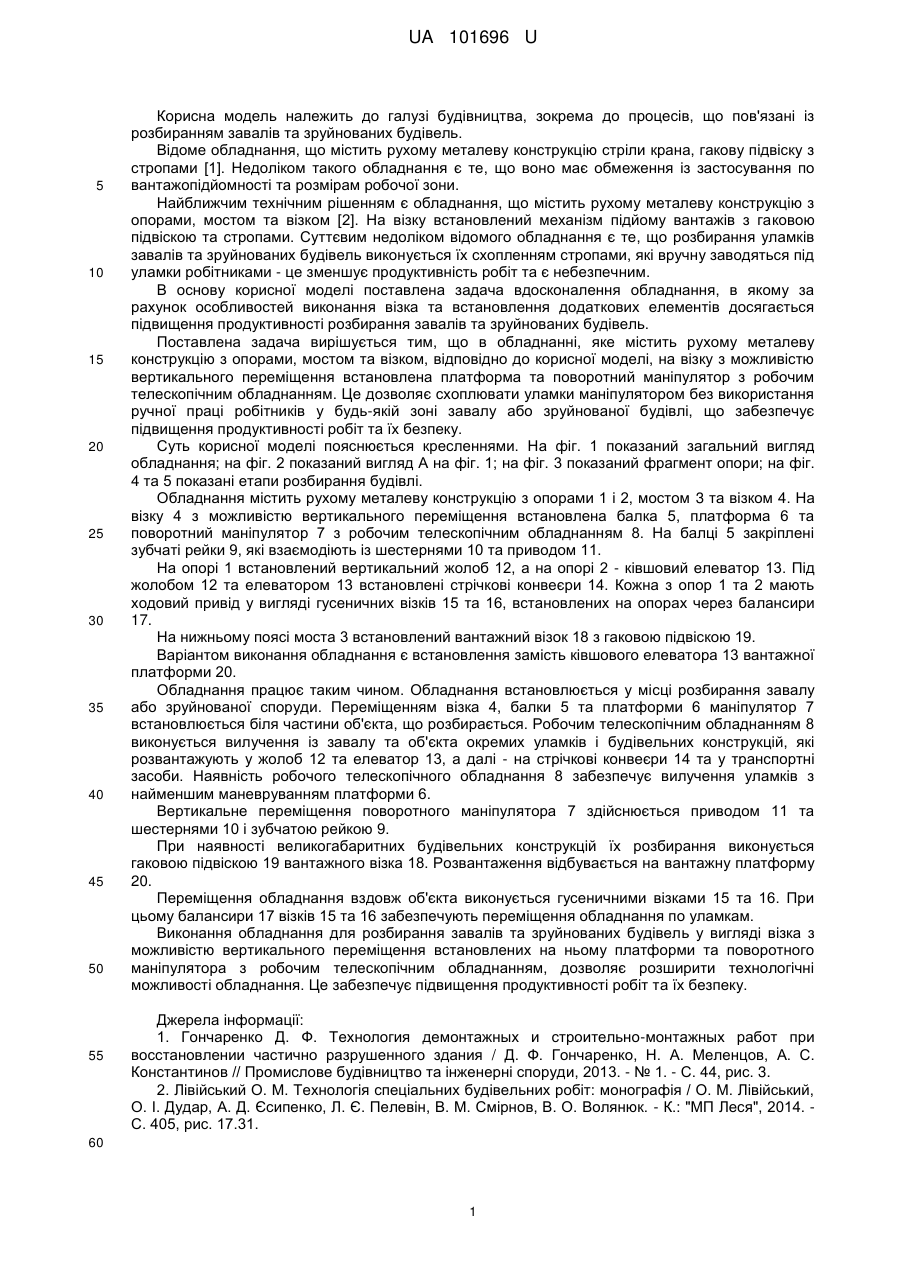

Реферат: Обладнання для розбирання завалів та зруйнованих будівель містить рухому металеву конструкцію з опорами, мостом та візком, причому на візку з можливістю вертикального переміщення встановлена платформа та поворотний маніпулятор з робочим телескопічним обладнанням. UA 101696 U (12) UA 101696 U UA 101696 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, зокрема до процесів, що пов'язані із розбиранням завалів та зруйнованих будівель. Відоме обладнання, що містить рухому металеву конструкцію стріли крана, гакову підвіску з стропами [1]. Недоліком такого обладнання є те, що воно має обмеження із застосування по вантажопідйомності та розмірам робочої зони. Найближчим технічним рішенням є обладнання, що містить рухому металеву конструкцію з опорами, мостом та візком [2]. На візку встановлений механізм підйому вантажів з гаковою підвіскою та стропами. Суттєвим недоліком відомого обладнання є те, що розбирання уламків завалів та зруйнованих будівель виконується їх схопленням стропами, які вручну заводяться під уламки робітниками - це зменшує продуктивність робіт та є небезпечним. В основу корисної моделі поставлена задача вдосконалення обладнання, в якому за рахунок особливостей виконання візка та встановлення додаткових елементів досягається підвищення продуктивності розбирання завалів та зруйнованих будівель. Поставлена задача вирішується тим, що в обладнанні, яке містить рухому металеву конструкцію з опорами, мостом та візком, відповідно до корисної моделі, на візку з можливістю вертикального переміщення встановлена платформа та поворотний маніпулятор з робочим телескопічним обладнанням. Це дозволяє схоплювати уламки маніпулятором без використання ручної праці робітників у будь-якій зоні завалу або зруйнованої будівлі, що забезпечує підвищення продуктивності робіт та їх безпеку. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показаний загальний вигляд обладнання; на фіг. 2 показаний вигляд А на фіг. 1; на фіг. 3 показаний фрагмент опори; на фіг. 4 та 5 показані етапи розбирання будівлі. Обладнання містить рухому металеву конструкцію з опорами 1 і 2, мостом 3 та візком 4. На візку 4 з можливістю вертикального переміщення встановлена балка 5, платформа 6 та поворотний маніпулятор 7 з робочим телескопічним обладнанням 8. На балці 5 закріплені зубчаті рейки 9, які взаємодіють із шестернями 10 та приводом 11. На опорі 1 встановлений вертикальний жолоб 12, а на опорі 2 - ківшовий елеватор 13. Під жолобом 12 та елеватором 13 встановлені стрічкові конвеєри 14. Кожна з опор 1 та 2 мають ходовий привід у вигляді гусеничних візків 15 та 16, встановлених на опорах через балансири 17. На нижньому поясі моста 3 встановлений вантажний візок 18 з гаковою підвіскою 19. Варіантом виконання обладнання є встановлення замість ківшового елеватора 13 вантажної платформи 20. Обладнання працює таким чином. Обладнання встановлюється у місці розбирання завалу або зруйнованої споруди. Переміщенням візка 4, балки 5 та платформи 6 маніпулятор 7 встановлюється біля частини об'єкта, що розбирається. Робочим телескопічним обладнанням 8 виконується вилучення із завалу та об'єкта окремих уламків і будівельних конструкцій, які розвантажують у жолоб 12 та елеватор 13, а далі - на стрічкові конвеєри 14 та у транспортні засоби. Наявність робочого телескопічного обладнання 8 забезпечує вилучення уламків з найменшим маневруванням платформи 6. Вертикальне переміщення поворотного маніпулятора 7 здійснюється приводом 11 та шестернями 10 і зубчатою рейкою 9. При наявності великогабаритних будівельних конструкцій їх розбирання виконується гаковою підвіскою 19 вантажного візка 18. Розвантаження відбувається на вантажну платформу 20. Переміщення обладнання вздовж об'єкта виконується гусеничними візками 15 та 16. При цьому балансири 17 візків 15 та 16 забезпечують переміщення обладнання по уламкам. Виконання обладнання для розбирання завалів та зруйнованих будівель у вигляді візка з можливістю вертикального переміщення встановлених на ньому платформи та поворотного маніпулятора з робочим телескопічним обладнанням, дозволяє розширити технологічні можливості обладнання. Це забезпечує підвищення продуктивності робіт та їх безпеку. Джерела інформації: 1. Гончаренко Д. Ф. Технология демонтажных и строительно-монтажных работ при восстановлении частично разрушенного здания / Д. Ф. Гончаренко, Н. А. Меленцов, А. С. Константинов // Промислове будівництво та інженерні споруди, 2013. - № 1. - С. 44, рис. 3. 2. Лівійський О. М. Технологія спеціальних будівельних робіт: монографія / О. М. Лівійський, О. І. Дудар, А. Д. Єсипенко, Л. Є. Пелевін, В. М. Смірнов, В. О. Волянюк. - К.: "МП Леся", 2014. С. 405, рис. 17.31. 60 1 UA 101696 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Обладнання для розбирання завалів та зруйнованих будівель, що містить рухому металеву конструкцію з опорами, мостом та візком, яке відрізняється тим, що на візку з можливістю вертикального переміщення встановлена платформа та поворотний маніпулятор з робочим телескопічним обладнанням. 2 UA 101696 U 3 UA 101696 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
