Привод плосков’язальної машини

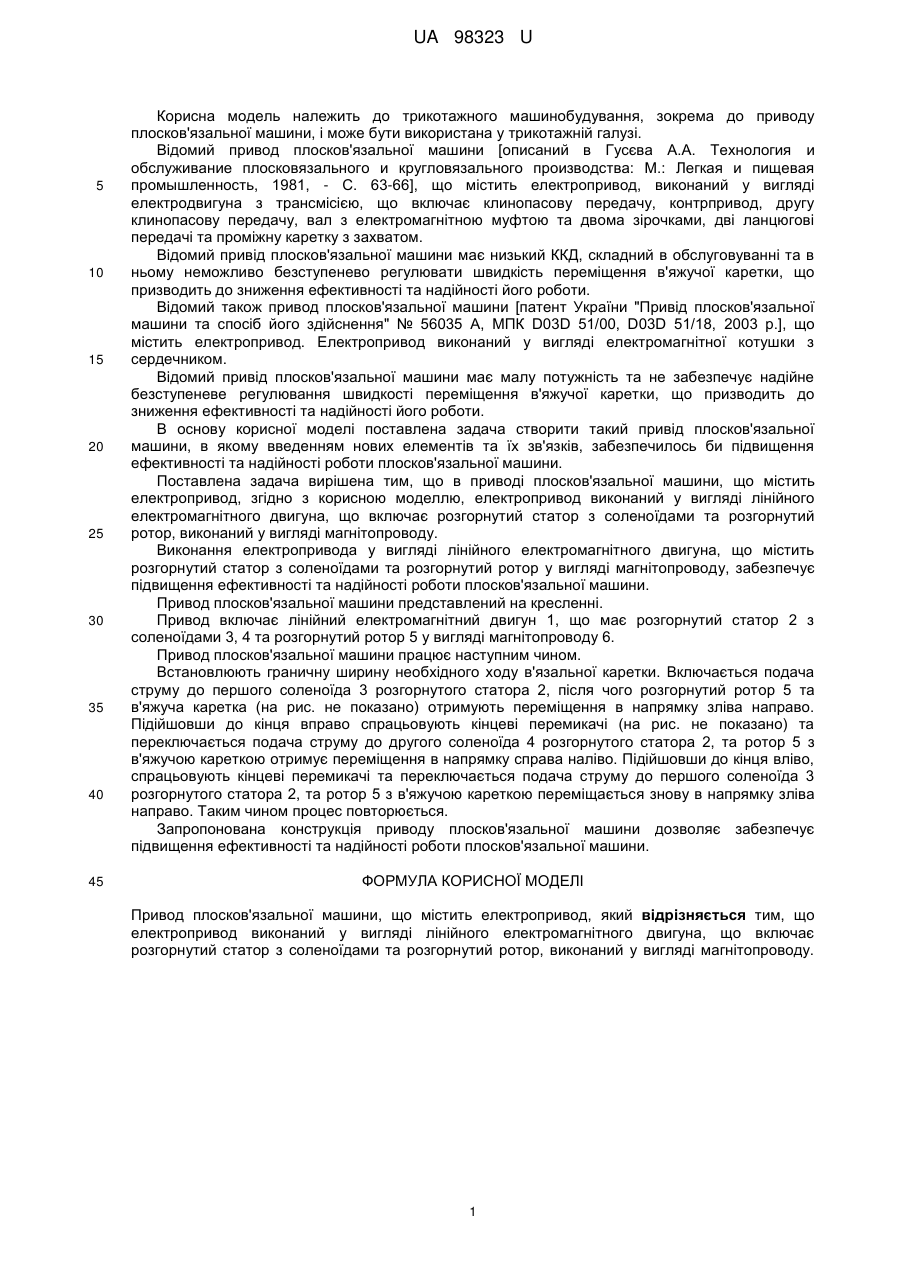

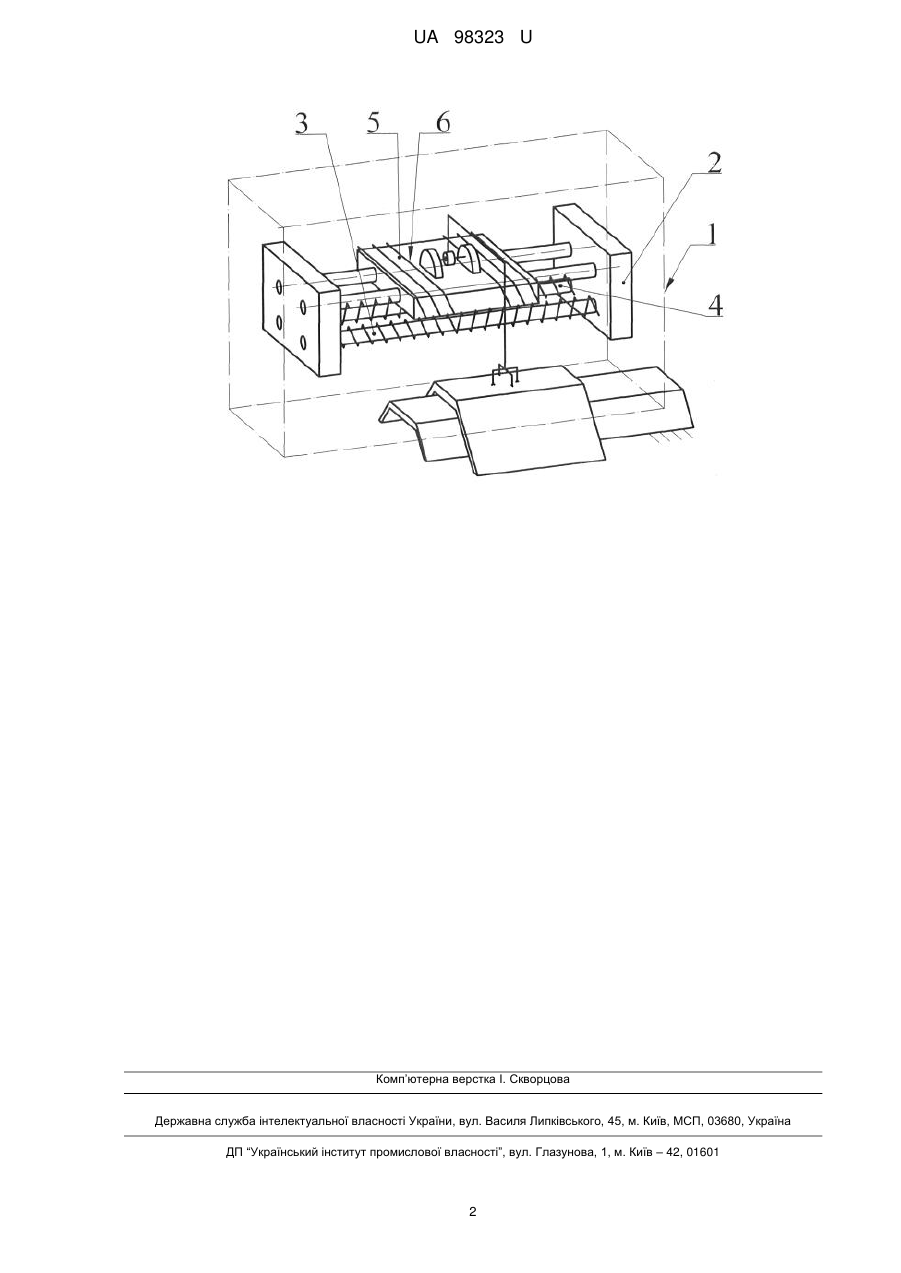

Реферат: Привод плосков'язальної машини містить електропривод, який виконаний у вигляді лінійного електромагнітного двигуна, що включає розгорнутий статор з соленоїдами та розгорнутий ротор, виконаний у вигляді магнітопроводу. UA 98323 U (54) ПРИВОД ПЛОСКОВ'ЯЗАЛЬНОЇ МАШИНИ UA 98323 U UA 98323 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до трикотажного машинобудування, зокрема до приводу плосков'язальної машини, і може бути використана у трикотажній галузі. Відомий привод плосков'язальної машини [описаний в Гусєва А.А. Технология и обслуживание плосковязального и кругловязального производства: М.: Легкая и пищевая промышленность, 1981, - С. 63-66], що містить електропривод, виконаний у вигляді електродвигуна з трансмісією, що включає клинопасову передачу, контрпривод, другу клинопасову передачу, вал з електромагнітною муфтою та двома зірочками, дві ланцюгові передачі та проміжну каретку з захватом. Відомий привід плосков'язальної машини має низький ККД, складний в обслуговуванні та в ньому неможливо безступенево регулювати швидкість переміщення в'яжучої каретки, що призводить до зниження ефективності та надійності його роботи. Відомий також привод плосков'язальної машини [патент України "Привід плосков'язальної машини та спосіб його здійснення" № 56035 А, МПК D03D 51/00, D03D 51/18, 2003 р.], що містить електропривод. Електропривод виконаний у вигляді електромагнітної котушки з сердечником. Відомий привід плосков'язальної машини має малу потужність та не забезпечує надійне безступеневе регулювання швидкості переміщення в'яжучої каретки, що призводить до зниження ефективності та надійності його роботи. В основу корисної моделі поставлена задача створити такий привід плосков'язальної машини, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення ефективності та надійності роботи плосков'язальної машини. Поставлена задача вирішена тим, що в приводі плосков'язальної машини, що містить електропривод, згідно з корисною моделлю, електропривод виконаний у вигляді лінійного електромагнітного двигуна, що включає розгорнутий статор з соленоїдами та розгорнутий ротор, виконаний у вигляді магнітопроводу. Виконання електропривода у вигляді лінійного електромагнітного двигуна, що містить розгорнутий статор з соленоїдами та розгорнутий ротор у вигляді магнітопроводу, забезпечує підвищення ефективності та надійності роботи плосков'язальної машини. Привод плосков'язальної машини представлений на кресленні. Привод включає лінійний електромагнітний двигун 1, що має розгорнутий статор 2 з соленоїдами 3, 4 та розгорнутий ротор 5 у вигляді магнітопроводу 6. Привод плосков'язальної машини працює наступним чином. Встановлюють граничну ширину необхідного ходу в'язальної каретки. Включається подача струму до першого соленоїда 3 розгорнутого статора 2, після чого розгорнутий ротор 5 та в'яжуча каретка (на рис. не показано) отримують переміщення в напрямку зліва направо. Підійшовши до кінця вправо спрацьовують кінцеві перемикачі (на рис. не показано) та переключається подача струму до другого соленоїда 4 розгорнутого статора 2, та ротор 5 з в'яжучою кареткою отримує переміщення в напрямку справа наліво. Підійшовши до кінця вліво, спрацьовують кінцеві перемикачі та переключається подача струму до першого соленоїда 3 розгорнутого статора 2, та ротор 5 з в'яжучою кареткою переміщається знову в напрямку зліва направо. Таким чином процес повторюється. Запропонована конструкція приводу плосков'язальної машини дозволяє забезпечує підвищення ефективності та надійності роботи плосков'язальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Привод плосков'язальної машини, що містить електропривод, який відрізняється тим, що електропривод виконаний у вигляді лінійного електромагнітного двигуна, що включає розгорнутий статор з соленоїдами та розгорнутий ротор, виконаний у вигляді магнітопроводу. 1 UA 98323 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
