Муфта

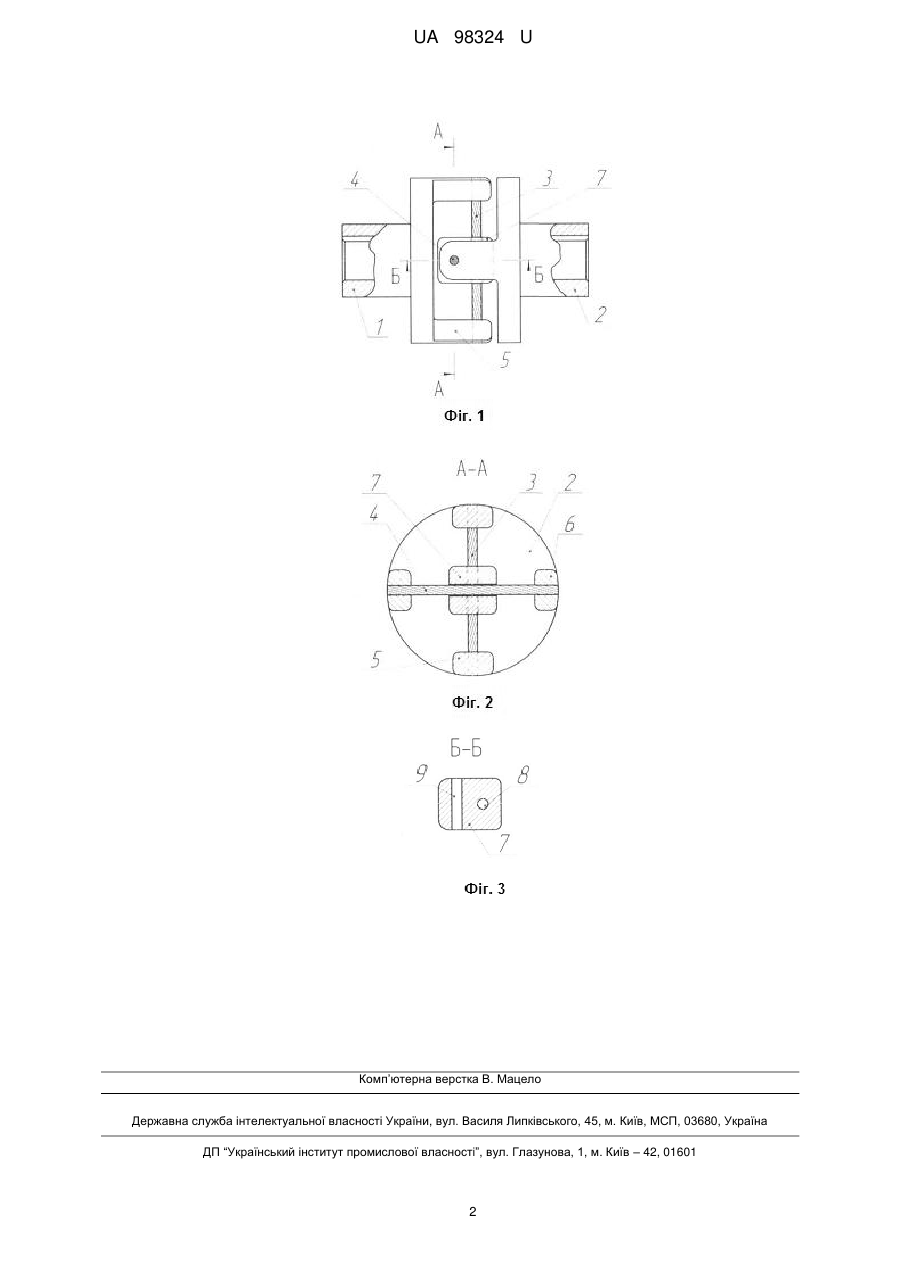

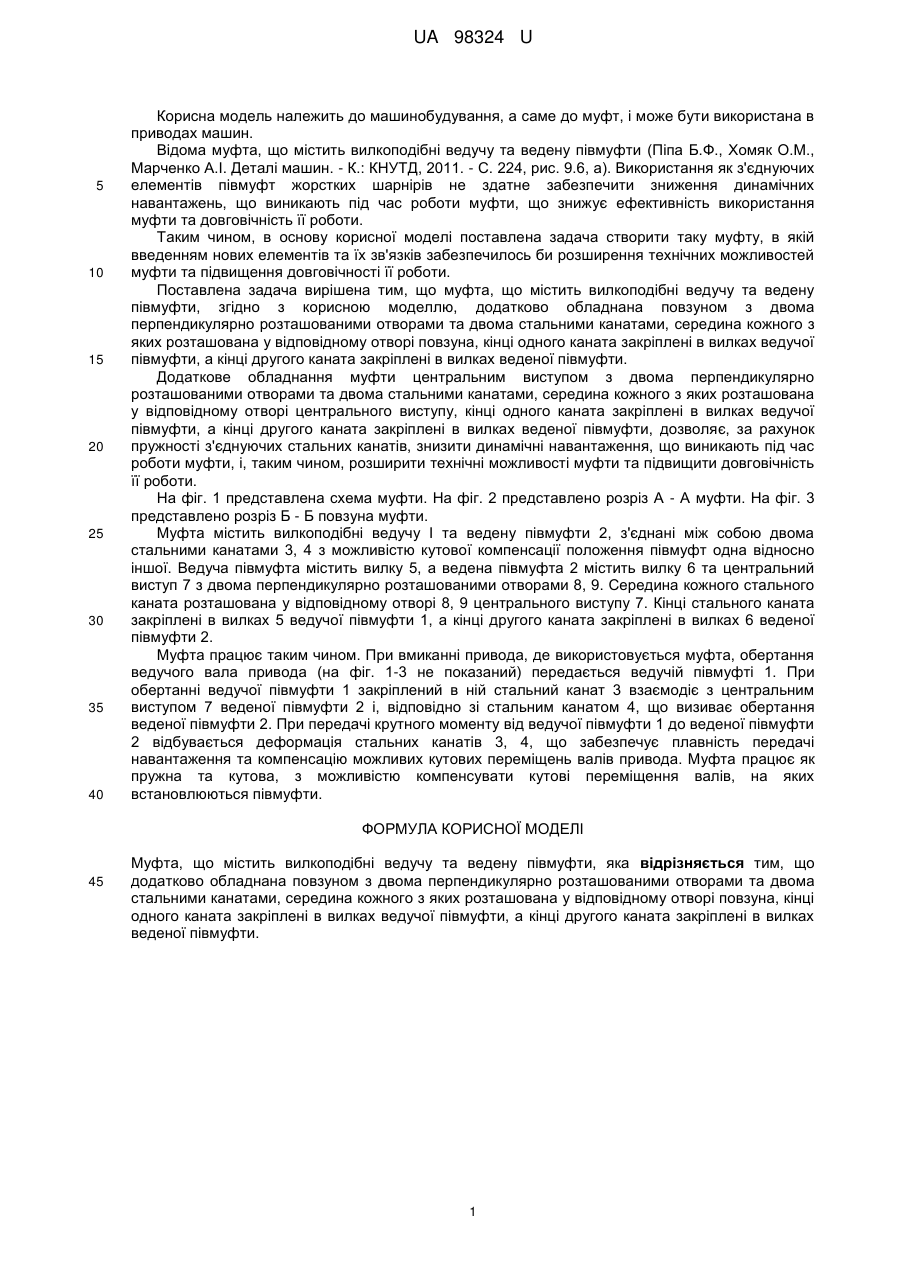

Реферат: UA 98324 U UA 98324 U 5 10 15 20 25 30 35 40 Корисна модель належить до машинобудування, а саме до муфт, і може бути використана в приводах машин. Відома муфта, що містить вилкоподібні ведучу та ведену півмуфти (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К.: КНУТД, 2011. - С. 224, рис. 9.6, а). Використання як з'єднуючих елементів півмуфт жорстких шарнірів не здатне забезпечити зниження динамічних навантажень, що виникають під час роботи муфти, що знижує ефективність використання муфти та довговічність її роботи. Таким чином, в основу корисної моделі поставлена задача створити таку муфту, в якій введенням нових елементів та їх зв'язків забезпечилось би розширення технічних можливостей муфти та підвищення довговічності її роботи. Поставлена задача вирішена тим, що муфта, що містить вилкоподібні ведучу та ведену півмуфти, згідно з корисною моделлю, додатково обладнана повзуном з двома перпендикулярно розташованими отворами та двома стальними канатами, середина кожного з яких розташована у відповідному отворі повзуна, кінці одного каната закріплені в вилках ведучої півмуфти, а кінці другого каната закріплені в вилках веденої півмуфти. Додаткове обладнання муфти центральним виступом з двома перпендикулярно розташованими отворами та двома стальними канатами, середина кожного з яких розташована у відповідному отворі центрального виступу, кінці одного каната закріплені в вилках ведучої півмуфти, а кінці другого каната закріплені в вилках веденої півмуфти, дозволяє, за рахунок пружності з'єднуючих стальних канатів, знизити динамічні навантаження, що виникають під час роботи муфти, і, таким чином, розширити технічні можливості муфти та підвищити довговічність її роботи. На фіг. 1 представлена схема муфти. На фіг. 2 представлено розріз А - А муфти. На фіг. 3 представлено розріз Б - Б повзуна муфти. Муфта містить вилкоподібні ведучу І та ведену півмуфти 2, з'єднані між собою двома стальними канатами 3, 4 з можливістю кутової компенсації положення півмуфт одна відносно іншої. Ведуча півмуфта містить вилку 5, а ведена півмуфта 2 містить вилку 6 та центральний виступ 7 з двома перпендикулярно розташованими отворами 8, 9. Середина кожного стального каната розташована у відповідному отворі 8, 9 центрального виступу 7. Кінці стального каната закріплені в вилках 5 ведучої півмуфти 1, а кінці другого каната закріплені в вилках 6 веденої півмуфти 2. Муфта працює таким чином. При вмиканні привода, де використовується муфта, обертання ведучого вала привода (на фіг. 1-3 не показаний) передається ведучій півмуфті 1. При обертанні ведучої півмуфти 1 закріплений в ній стальний канат 3 взаємодіє з центральним виступом 7 веденої півмуфти 2 і, відповідно зі стальним канатом 4, що визиває обертання веденої півмуфти 2. При передачі крутного моменту від ведучої півмуфти 1 до веденої півмуфти 2 відбувається деформація стальних канатів 3, 4, що забезпечує плавність передачі навантаження та компенсацію можливих кутових переміщень валів привода. Муфта працює як пружна та кутова, з можливістю компенсувати кутові переміщення валів, на яких встановлюються півмуфти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Муфта, що містить вилкоподібні ведучу та ведену півмуфти, яка відрізняється тим, що додатково обладнана повзуном з двома перпендикулярно розташованими отворами та двома стальними канатами, середина кожного з яких розташована у відповідному отворі повзуна, кінці одного каната закріплені в вилках ведучої півмуфти, а кінці другого каната закріплені в вилках веденої півмуфти. 1 UA 98324 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
