Футерівка барабанного млина

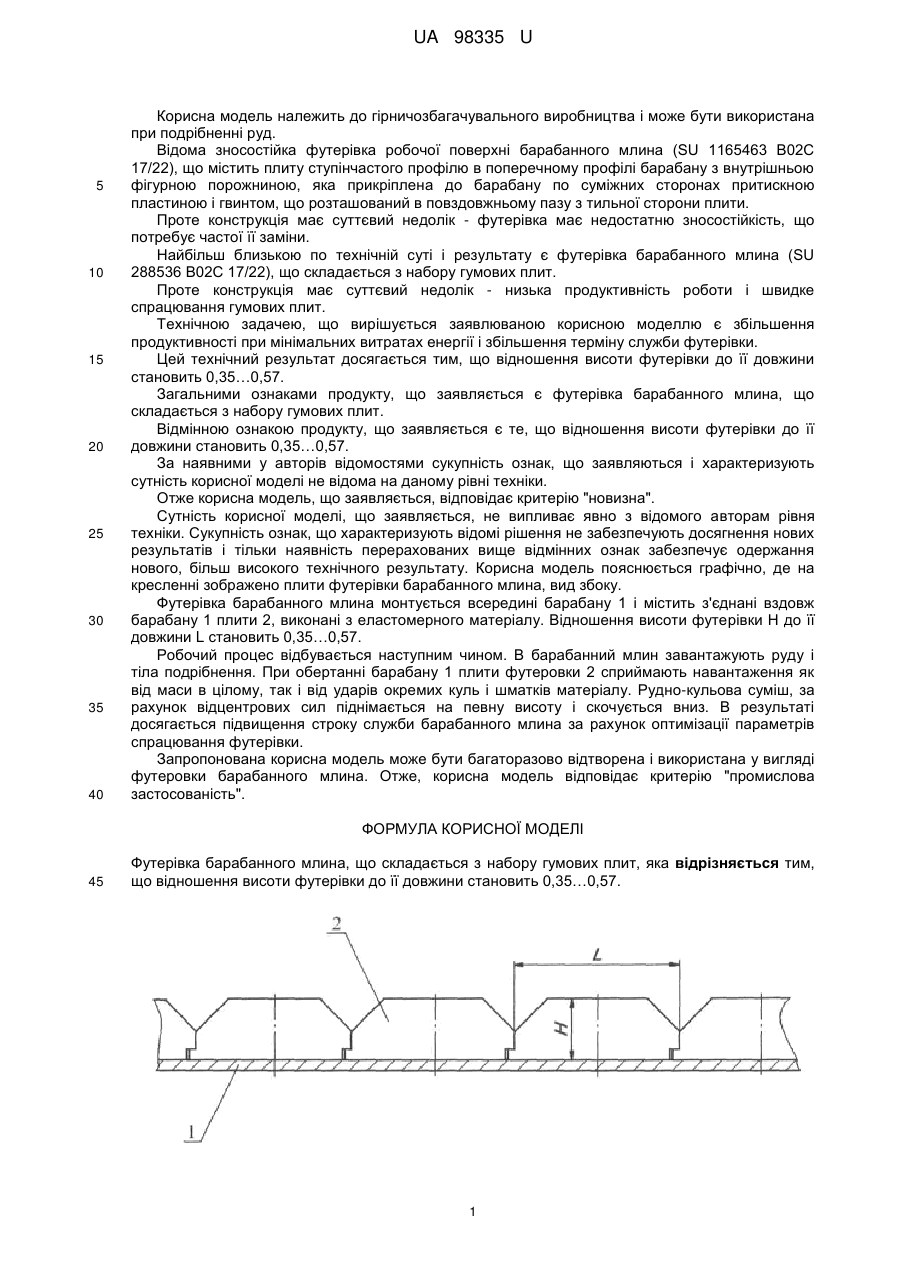

Реферат: Футерівка барабанного млина, що складається з набору гумових плит, причому відношення висоти футерівки до її довжини становить 0,35…0,57. UA 98335 U (12) UA 98335 U UA 98335 U 5 10 15 20 25 30 35 40 Корисна модель належить до гірничозбагачувального виробництва і може бути використана при подрібненні руд. Відома зносостійка футерівка робочої поверхні барабанного млина (SU 1165463 В02С 17/22), що містить плиту ступінчастого профілю в поперечному профілі барабану з внутрішньою фігурною порожниною, яка прикріплена до барабану по суміжних сторонах притискною пластиною і гвинтом, що розташований в повздовжньому пазу з тильної сторони плити. Проте конструкція має суттєвий недолік - футерівка має недостатню зносостійкість, що потребує частої її заміни. Найбільш близькою по технічній суті і результату є футерівка барабанного млина (SU 288536 В02С 17/22), що складається з набору гумових плит. Проте конструкція має суттєвий недолік - низька продуктивність роботи і швидке спрацювання гумових плит. Технічною задачею, що вирішується заявлюваною корисною моделлю є збільшення продуктивності при мінімальних витратах енергії і збільшення терміну служби футерівки. Цей технічний результат досягається тим, що відношення висоти футерівки до її довжини становить 0,35…0,57. Загальними ознаками продукту, що заявляється є футерівка барабанного млина, що складається з набору гумових плит. Відмінною ознакою продукту, що заявляється є те, що відношення висоти футерівки до її довжини становить 0,35…0,57. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на кресленні зображено плити футерівки барабанного млина, вид збоку. Футерівка барабанного млина монтується всередині барабану 1 і містить з'єднані вздовж барабану 1 плити 2, виконані з еластомерного матеріалу. Відношення висоти футерівки H до її довжини L становить 0,35…0,57. Робочий процес відбувається наступним чином. В барабанний млин завантажують руду і тіла подрібнення. При обертанні барабану 1 плити футеровки 2 сприймають навантаження як від маси в цілому, так і від ударів окремих куль і шматків матеріалу. Рудно-кульова суміш, за рахунок відцентрових сил піднімається на певну висоту і скочується вниз. В результаті досягається підвищення строку служби барабанного млина за рахунок оптимізації параметрів спрацювання футерівки. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді футеровки барабанного млина. Отже, корисна модель відповідає критерію "промислова застосованість". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Футерівка барабанного млина, що складається з набору гумових плит, яка відрізняється тим, що відношення висоти футерівки до її довжини становить 0,35…0,57. 1 UA 98335 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
