Футерівка барабанного млина

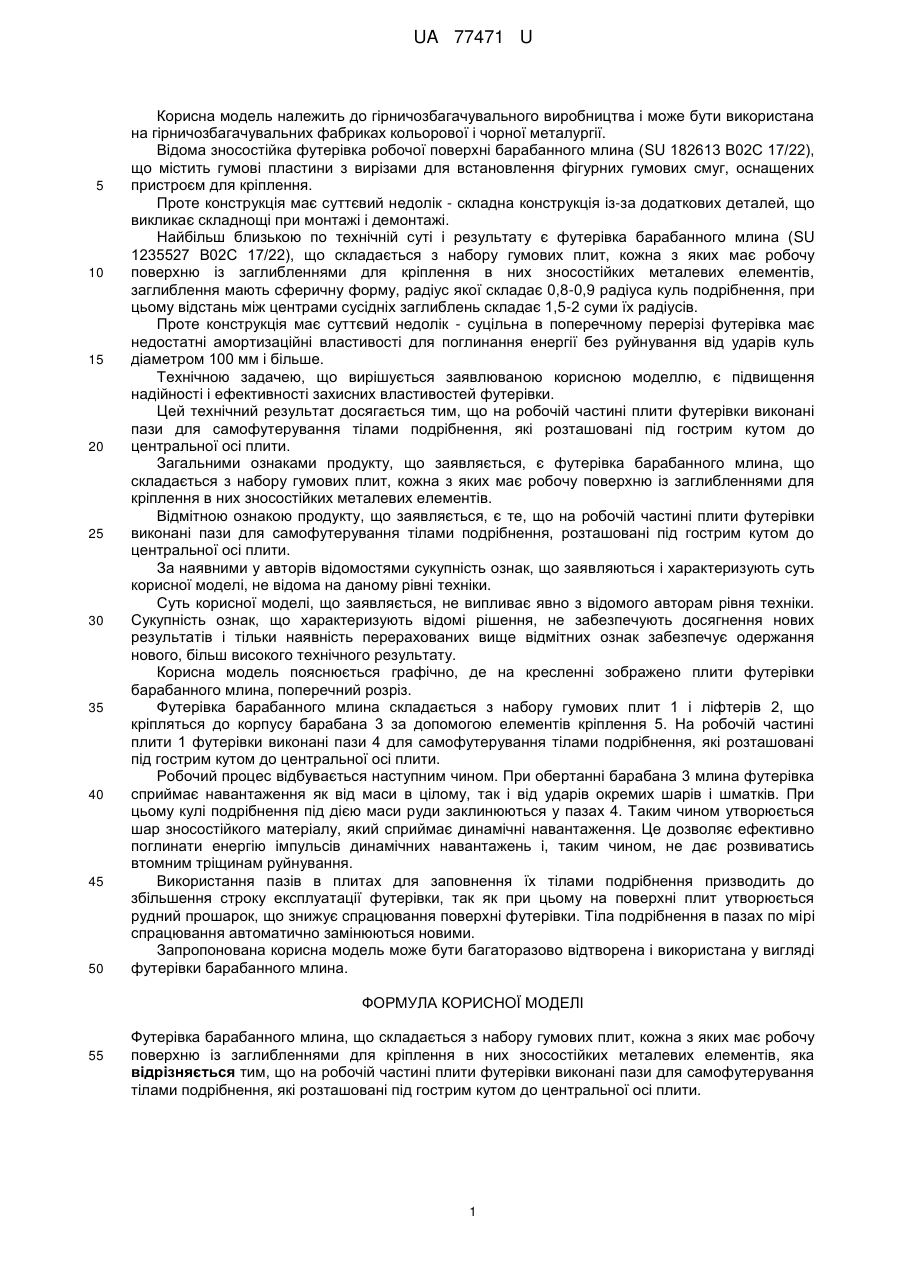

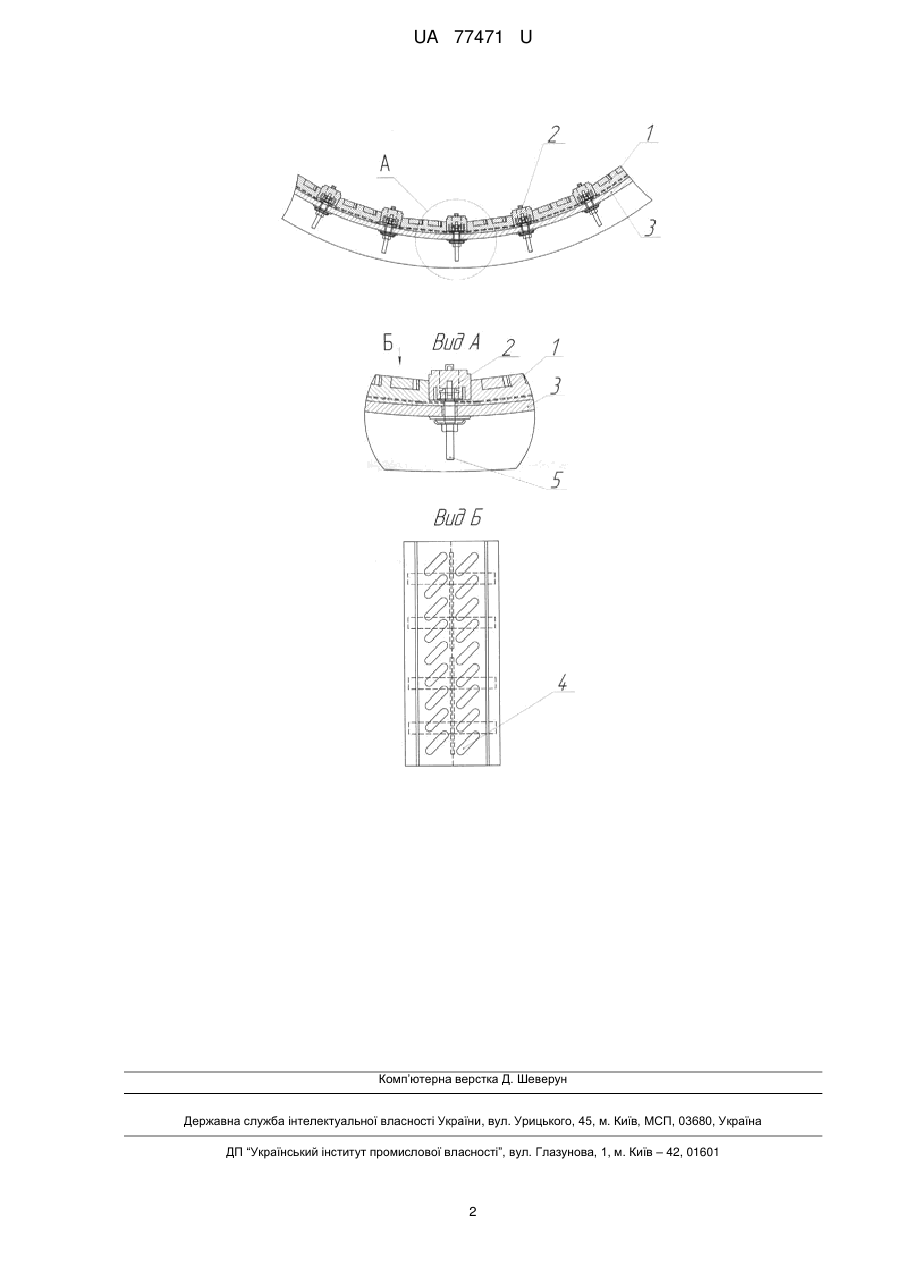

Реферат: Футерівка барабанного млина складається з набору гумових плит, кожна з яких має робочу поверхню із заглибленнями для кріплення в них зносостійких металевих елементів, а на робочій частині плити футерівки виконані пази для самофутерування тілами подрібнення, які розташовані під гострим кутом до центральної осі плити. UA 77471 U (12) UA 77471 U UA 77471 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничозбагачувального виробництва і може бути використана на гірничозбагачувальних фабриках кольорової і чорної металургії. Відома зносостійка футерівка робочої поверхні барабанного млина (SU 182613 В02С 17/22), що містить гумові пластини з вирізами для встановлення фігурних гумових смуг, оснащених пристроєм для кріплення. Проте конструкція має суттєвий недолік - складна конструкція із-за додаткових деталей, що викликає складнощі при монтажі і демонтажі. Найбільш близькою по технічній суті і результату є футерівка барабанного млина (SU 1235527 В02С 17/22), що складається з набору гумових плит, кожна з яких має робочу поверхню із заглибленнями для кріплення в них зносостійких металевих елементів, заглиблення мають сферичну форму, радіус якої складає 0,8-0,9 радіуса куль подрібнення, при цьому відстань між центрами сусідніх заглиблень складає 1,5-2 суми їх радіусів. Проте конструкція має суттєвий недолік - суцільна в поперечному перерізі футерівка має недостатні амортизаційні властивості для поглинання енергії без руйнування від ударів куль діаметром 100 мм і більше. Технічною задачею, що вирішується заявлюваною корисною моделлю, є підвищення надійності і ефективності захисних властивостей футерівки. Цей технічний результат досягається тим, що на робочій частині плити футерівки виконані пази для самофутерування тілами подрібнення, які розташовані під гострим кутом до центральної осі плити. Загальними ознаками продукту, що заявляється, є футерівка барабанного млина, що складається з набору гумових плит, кожна з яких має робочу поверхню із заглибленнями для кріплення в них зносостійких металевих елементів. Відмітною ознакою продукту, що заявляється, є те, що на робочій частині плити футерівки виконані пази для самофутерування тілами подрібнення, розташовані під гострим кутом до центральної осі плити. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмітних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на кресленні зображено плити футерівки барабанного млина, поперечний розріз. Футерівка барабанного млина складається з набору гумових плит 1 і ліфтерів 2, що кріпляться до корпусу барабана 3 за допомогою елементів кріплення 5. На робочій частині плити 1 футерівки виконані пази 4 для самофутерування тілами подрібнення, які розташовані під гострим кутом до центральної осі плити. Робочий процес відбувається наступним чином. При обертанні барабана 3 млина футерівка сприймає навантаження як від маси в цілому, так і від ударів окремих шарів і шматків. При цьому кулі подрібнення під дією маси руди заклинюються у пазах 4. Таким чином утворюється шар зносостійкого матеріалу, який сприймає динамічні навантаження. Це дозволяє ефективно поглинати енергію імпульсів динамічних навантажень і, таким чином, не дає розвиватись втомним тріщинам руйнування. Використання пазів в плитах для заповнення їх тілами подрібнення призводить до збільшення строку експлуатації футерівки, так як при цьому на поверхні плит утворюється рудний прошарок, що знижує спрацювання поверхні футерівки. Тіла подрібнення в пазах по мірі спрацювання автоматично замінюються новими. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді футерівки барабанного млина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Футерівка барабанного млина, що складається з набору гумових плит, кожна з яких має робочу поверхню із заглибленнями для кріплення в них зносостійких металевих елементів, яка відрізняється тим, що на робочій частині плити футерівки виконані пази для самофутерування тілами подрібнення, які розташовані під гострим кутом до центральної осі плити. 1 UA 77471 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
