Швидкознімна гайка

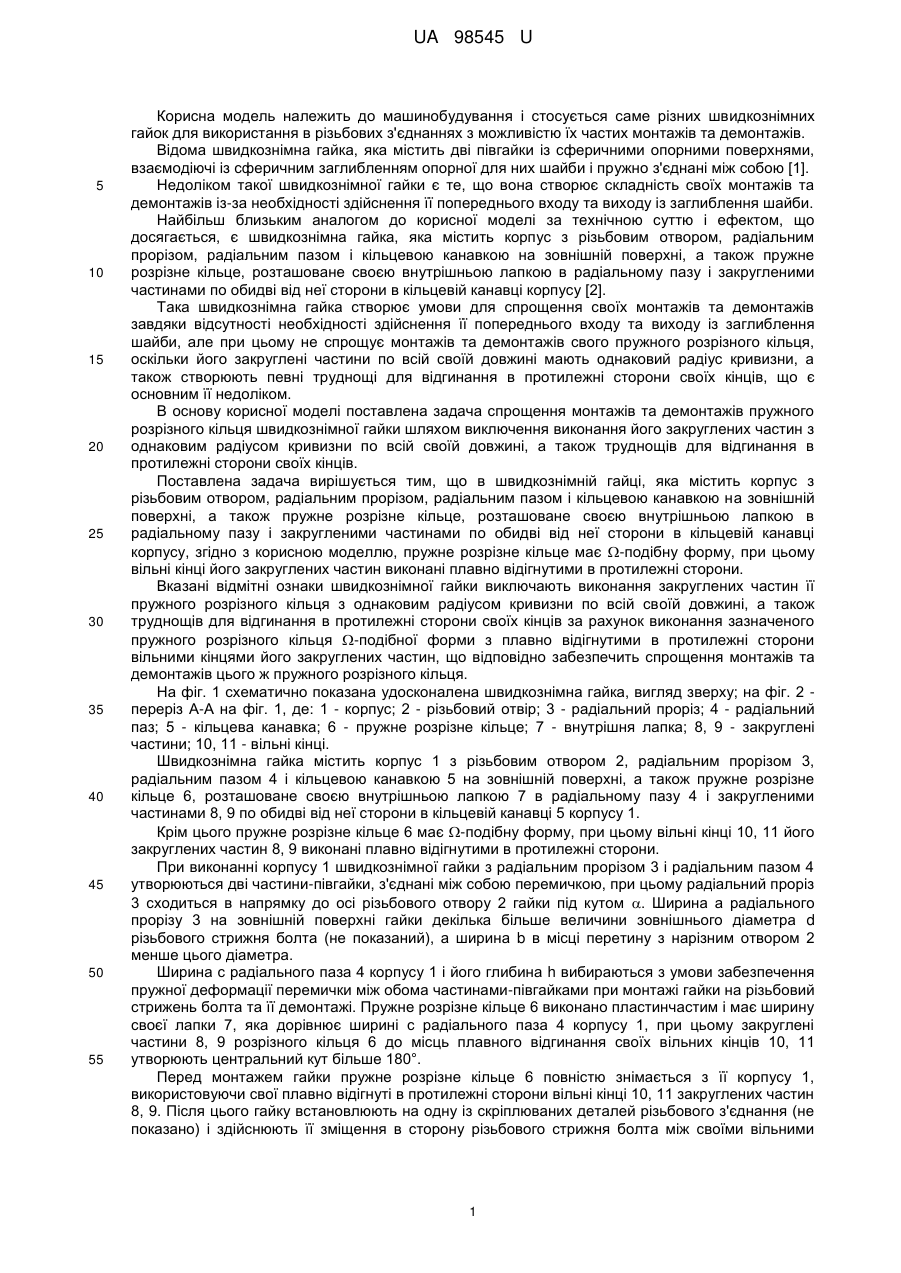

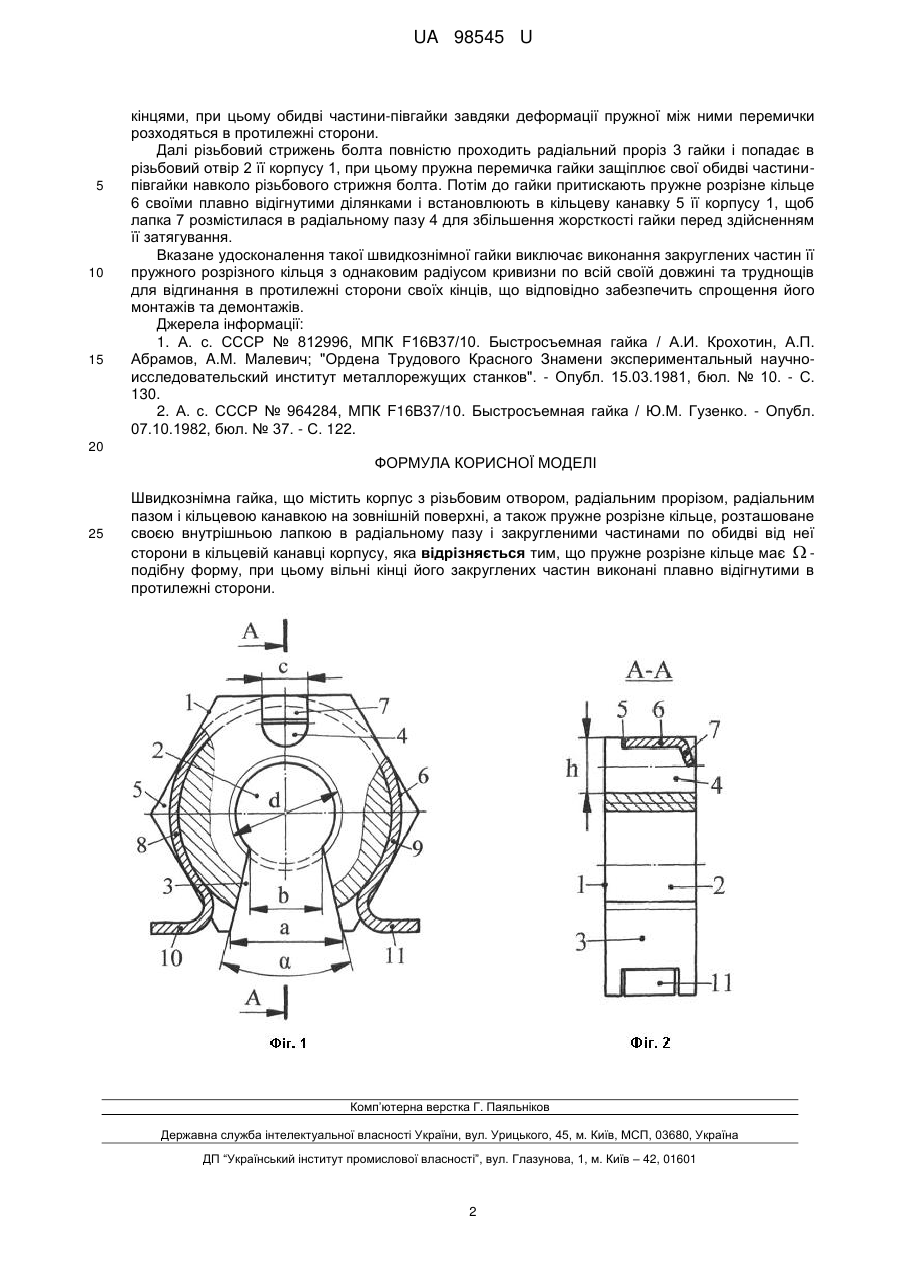

Реферат: UA 98545 U UA 98545 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і стосується саме різних швидкознімних гайок для використання в різьбових з'єднаннях з можливістю їх частих монтажів та демонтажів. Відома швидкознімна гайка, яка містить дві півгайки із сферичними опорними поверхнями, взаємодіючі із сферичним заглибленням опорної для них шайби і пружно з'єднані між собою [1]. Недоліком такої швидкознімної гайки є те, що вона створює складність своїх монтажів та демонтажів із-за необхідності здійснення її попереднього входу та виходу із заглиблення шайби. Найбільш близьким аналогом до корисної моделі за технічною суттю і ефектом, що досягається, є швидкознімна гайка, яка містить корпус з різьбовим отвором, радіальним прорізом, радіальним пазом і кільцевою канавкою на зовнішній поверхні, а також пружне розрізне кільце, розташоване своєю внутрішньою лапкою в радіальному пазу і закругленими частинами по обидві від неї сторони в кільцевій канавці корпусу [2]. Така швидкознімна гайка створює умови для спрощення своїх монтажів та демонтажів завдяки відсутності необхідності здійснення її попереднього входу та виходу із заглиблення шайби, але при цьому не спрощує монтажів та демонтажів свого пружного розрізного кільця, оскільки його закруглені частини по всій своїй довжині мають однаковий радіус кривизни, а також створюють певні труднощі для відгинання в протилежні сторони своїх кінців, що є основним її недоліком. В основу корисної моделі поставлена задача спрощення монтажів та демонтажів пружного розрізного кільця швидкознімної гайки шляхом виключення виконання його закруглених частин з однаковим радіусом кривизни по всій своїй довжині, а також труднощів для відгинання в протилежні сторони своїх кінців. Поставлена задача вирішується тим, що в швидкознімній гайці, яка містить корпус з різьбовим отвором, радіальним прорізом, радіальним пазом і кільцевою канавкою на зовнішній поверхні, а також пружне розрізне кільце, розташоване своєю внутрішньою лапкою в радіальному пазу і закругленими частинами по обидві від неї сторони в кільцевій канавці корпусу, згідно з корисною моделлю, пружне розрізне кільце має -подібну форму, при цьому вільні кінці його закруглених частин виконані плавно відігнутими в протилежні сторони. Вказані відмітні ознаки швидкознімної гайки виключають виконання закруглених частин її пружного розрізного кільця з однаковим радіусом кривизни по всій своїй довжині, а також труднощів для відгинання в протилежні сторони своїх кінців за рахунок виконання зазначеного пружного розрізного кільця -подібної форми з плавно відігнутими в протилежні сторони вільними кінцями його закруглених частин, що відповідно забезпечить спрощення монтажів та демонтажів цього ж пружного розрізного кільця. На фіг. 1 схематично показана удосконалена швидкознімна гайка, вигляд зверху; на фіг. 2 переріз А-А на фіг. 1, де: 1 - корпус; 2 - різьбовий отвір; 3 - радіальний проріз; 4 - радіальний паз; 5 - кільцева канавка; 6 - пружне розрізне кільце; 7 - внутрішня лапка; 8, 9 - закруглені частини; 10, 11 - вільні кінці. Швидкознімна гайка містить корпус 1 з різьбовим отвором 2, радіальним прорізом 3, радіальним пазом 4 і кільцевою канавкою 5 на зовнішній поверхні, а також пружне розрізне кільце 6, розташоване своєю внутрішньою лапкою 7 в радіальному пазу 4 і закругленими частинами 8, 9 по обидві від неї сторони в кільцевій канавці 5 корпусу 1. Крім цього пружне розрізне кільце 6 має -подібну форму, при цьому вільні кінці 10, 11 його закруглених частин 8, 9 виконані плавно відігнутими в протилежні сторони. При виконанні корпусу 1 швидкознімної гайки з радіальним прорізом 3 і радіальним пазом 4 утворюються дві частини-півгайки, з'єднані між собою перемичкою, при цьому радіальний проріз 3 сходиться в напрямку до осі різьбового отвору 2 гайки під кутом . Ширина а радіального прорізу 3 на зовнішній поверхні гайки декілька більше величини зовнішнього діаметра d різьбового стрижня болта (не показаний), а ширина b в місці перетину з нарізним отвором 2 менше цього діаметра. Ширина с радіального паза 4 корпусу 1 і його глибина h вибираються з умови забезпечення пружної деформації перемички між обома частинами-півгайками при монтажі гайки на різьбовий стрижень болта та її демонтажі. Пружне розрізне кільце 6 виконано пластинчастим і має ширину своєї лапки 7, яка дорівнює ширині с радіального паза 4 корпусу 1, при цьому закруглені частини 8, 9 розрізного кільця 6 до місць плавного відгинання своїх вільних кінців 10,11 утворюють центральний кут більше 180°. Перед монтажем гайки пружне розрізне кільце 6 повністю знімається з її корпусу 1, використовуючи свої плавно відігнуті в протилежні сторони вільні кінці 10, 11 закруглених частин 8, 9. Після цього гайку встановлюють на одну із скріплюваних деталей різьбового з'єднання (не показано) і здійснюють її зміщення в сторону різьбового стрижня болта між своїми вільними 1 UA 98545 U 5 10 15 кінцями, при цьому обидві частини-півгайки завдяки деформації пружної між ними перемички розходяться в протилежні сторони. Далі різьбовий стрижень болта повністю проходить радіальний проріз 3 гайки і попадає в різьбовий отвір 2 її корпусу 1, при цьому пружна перемичка гайки защіплює свої обидві частинипівгайки навколо різьбового стрижня болта. Потім до гайки притискають пружне розрізне кільце 6 своїми плавно відігнутими ділянками і встановлюють в кільцеву канавку 5 її корпусу 1, щоб лапка 7 розмістилася в радіальному пазу 4 для збільшення жорсткості гайки перед здійсненням її затягування. Вказане удосконалення такої швидкознімної гайки виключає виконання закруглених частин її пружного розрізного кільця з однаковим радіусом кривизни по всій своїй довжині та труднощів для відгинання в протилежні сторони своїх кінців, що відповідно забезпечить спрощення його монтажів та демонтажів. Джерела інформації: 1. А. с. СССР № 812996, МПК F16В37/10. Быстросъемная гайка / А.И. Крохотин, А.П. Абрамов, A.M. Малевич; "Ордена Трудового Красного Знамени экспериментальный научноисследовательский институт металлорежущих станков". - Опубл. 15.03.1981, бюл. № 10. - С. 130. 2. А. с. СССР № 964284, МПК F16В37/10. Быстросъемная гайка / Ю.М. Гузенко. - Опубл. 07.10.1982, бюл. № 37. - С. 122. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Швидкознімна гайка, що містить корпус з різьбовим отвором, радіальним прорізом, радіальним пазом і кільцевою канавкою на зовнішній поверхні, а також пружне розрізне кільце, розташоване своєю внутрішньою лапкою в радіальному пазу і закругленими частинами по обидві від неї сторони в кільцевій канавці корпусу, яка відрізняється тим, що пружне розрізне кільце має  подібну форму, при цьому вільні кінці його закруглених частин виконані плавно відігнутими в протилежні сторони. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
