Фізіотерапевтичний пристрій

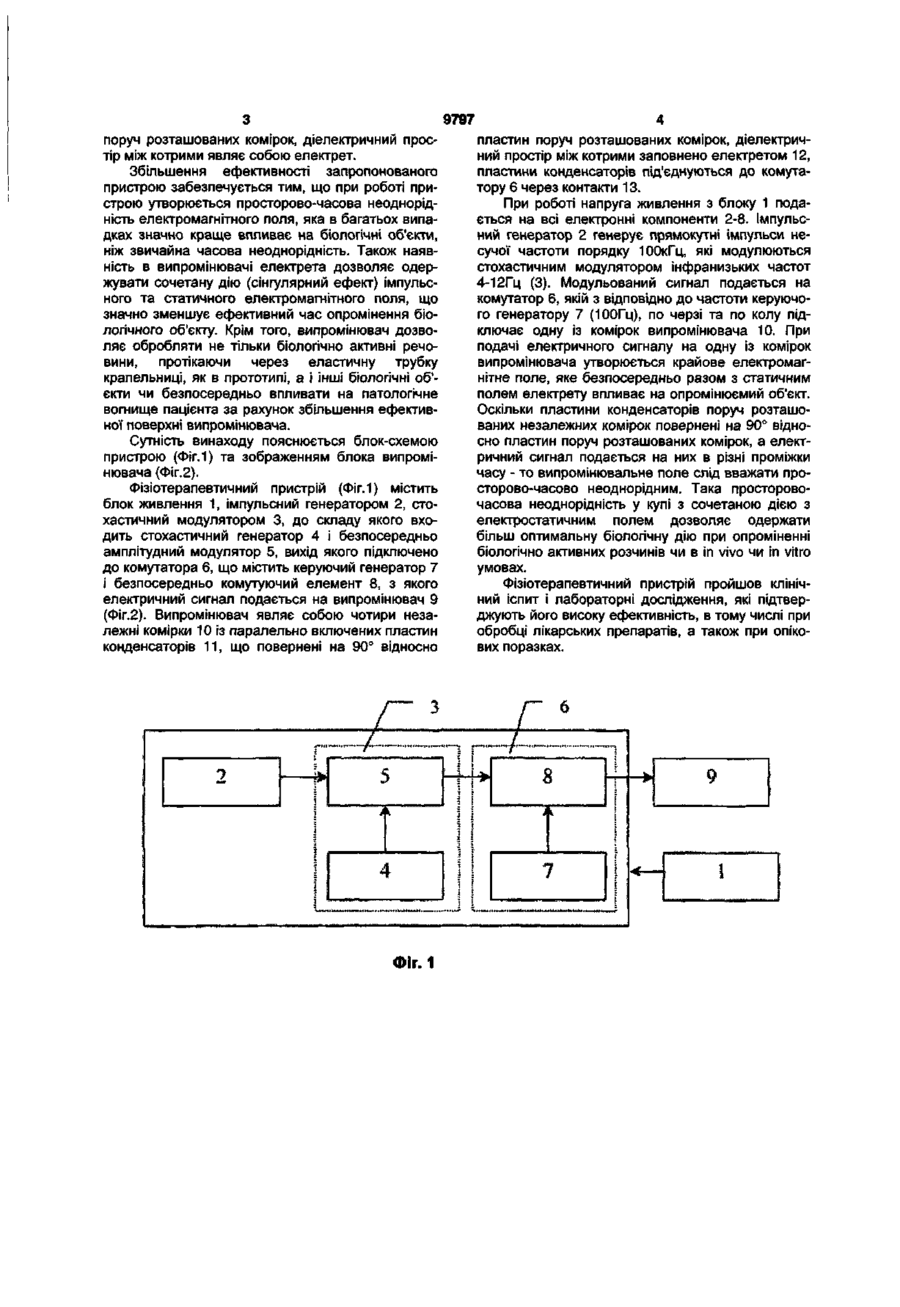

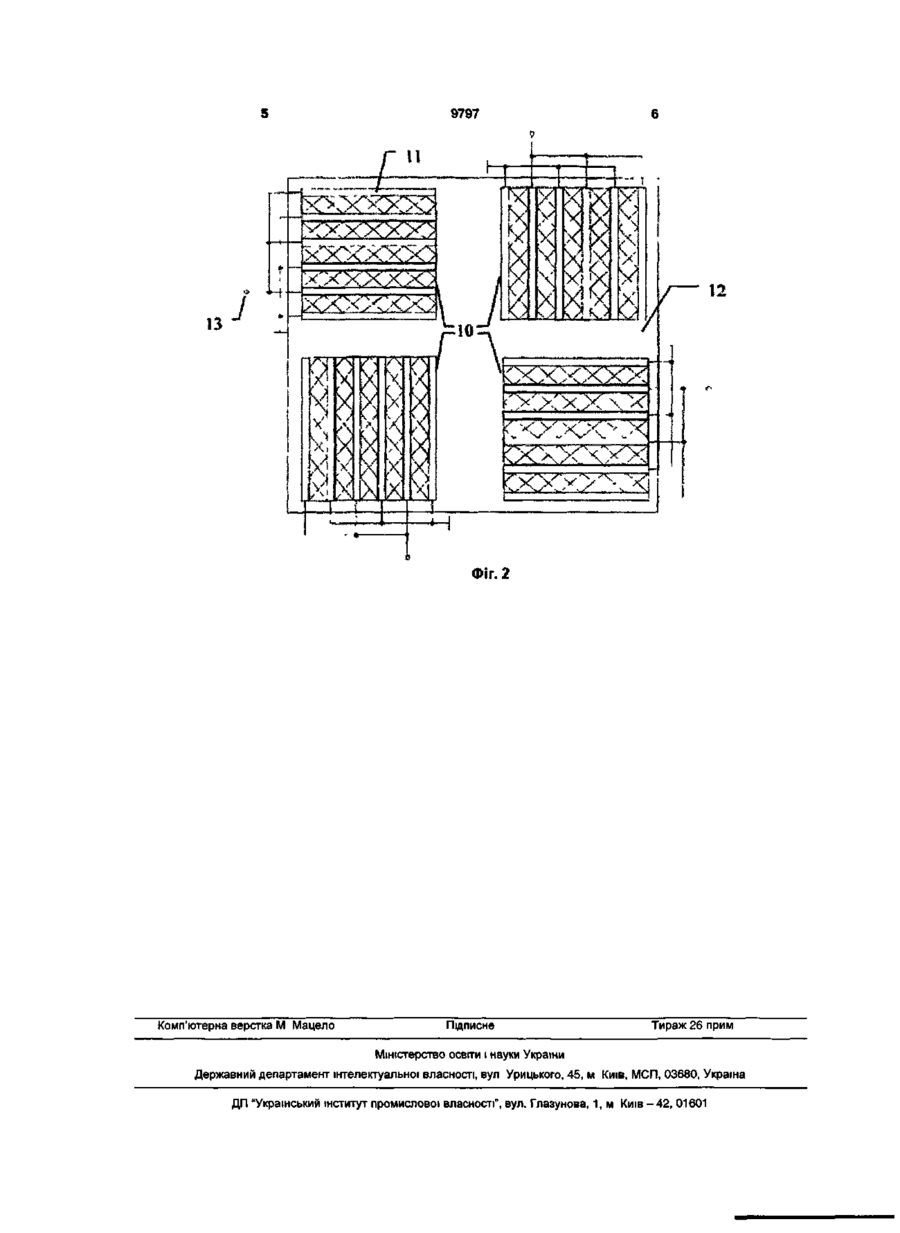

Фізіотерапевтичний пристрій, що містить послідовно з'єднані імпульсний генератор, стохасти Корисна модель відноситься до області медичної техніки, зокрема фізіотерапевтичних пристроїв і приладів, і може бути використана для регулювання інтенсивності біотехнологічних процесів. Основні сфери застосування - медицина, фармакологічна і харчова промисловість. Відоме застосування електромагнітних випромінювань різних частотних діапазонів у медицині: від вкрай високих частот КВЧ- терапії (поряд бОГГц) й апаратури, що забезпечують цей діапазон, до низьких частот (10-20Гц) - інфітатерапія й імпульсні низькочастотні фізіотерапевтичні апарати для цього діапазону. Основними недоліками цієї апаратури є відносно висока ціна, складність у високочастотних діапазонах, високий рівень сигналу в низькочастотних діапазонах (порядку 0,1 В/м2) необхідної для одержання лікувального ефекту, а також швидка адаптація пацієнтів до цих впливів, не завжди оптимальний вплив на біологічні об'єкти за рахунок параметрів випромінюваних полів [Сокрут В.М. і ін. Медична реабілітація в артрології. -Донецьк., "Лебідь". 2000р.] Найбільш близький до фізіотерапевтичного пристрою, що заявляється, є "Пристрій для активації розчинів лікарських і біологічних препаратів" [Лошицький П.П., Ніколов М.О. Деклараційний патент України на винахід №50167А. МПК7 A61N2/07. 15.10.2002. Бюл. №10]. Цей пристрій забезпечує можливість активувати лікарські препарати безпосередньо перед введенням їх пацієнту in vivo, що містить послідовно з'єднані імпульсний генератор, стохастичний модулятор та чний модулятор та випромінювач у вигляді паралельно включених пластин конденсаторів, який відрізняється тим, що пристрій оснащено комутатором, вхід якого підключено до виходу стохастичного модулятора, а виходи - до випромінювача, що містить принаймні дві незалежні комірки із вищевказаних паралельно включених пластин конденсаторів, що повернені на заданий кут відносно пластин поруч розташованих комірок, діелектричний простір між якими являє собою електрет. випромінювач, що являє собою паралельно включенні обкладинки конденсаторів, які утворюють крайове електромагнітне поле, в якому розташована еластична трубка крапельниці через яку протікає біологічно активний розчин. Основною відмінністю прототипу є те, що для обробки розчинів необхідно, щоб розчин протікав у крайовому полі конденсаторів, при цьому відсутня просторовочасова неоднорідність електромагнітного поля, яка збільшує ефективність обробки розчину, а також не може бути використаний для опромінення пацієнта чи іншого біологічного об'єкту. В основу запропонованої корисної моделі поставлена задача удосконалити «пристрій для активації розчинів лікарських та біологічних препаратів», шляхом нового виконання випромінювача, який утворює просторово-часову неоднорідність електромагнітного поля, що забезпечує підвищення ефективності впливу на пацієнта та біологічно активні розчини відомі фізіотерапевтичні апарати і пристрої. Поставлена задача вирішується тим, що в фізіотерапевтичний пристрій, що містить послідовно з'єднані імпульсний генератор, стохастичний модулятор та випромінювач, що являє собою паралельно включенні пластини конденсаторів, новим є те, що пристрій споряджено комутатором вхід якого підключено до виходу стохастичного модулятора, а виходи - до випромінювача, що містить принаймні дві незалежні комірки із вищевказаних паралельно включених пластин конденсаторів, що повернені на заданий кут відносно пластин со О) о 9797 поруч розташованих комірок, діелектричний простір між котрими являє собою електрет. Збільшення ефективності запропонованого пристрою забезпечується тим, що при роботі пристрою утворюється просторово-часова неоднорідність електромагнітного поля, яка в багатьох випадках значно краще впливає на біологічні об'єкти, ніж звичайна часова неоднорідність. Також наявність в випромінювачі електрета дозволяє одержувати сочетану дію (сінгулярний ефект) імпульсного та статичного електромагнітного поля, що значно зменшує ефективний час опромінення біологічного об'єкту. Крім того, випромінювач дозволяє обробляти не тільки біологічно активні речовини, протікаючи через еластичну трубку крапельниці, як в прототипі, а і інші біологічні об'єкти чи безпосередньо впливати на патологічне вогнище пацієнта за рахунок збільшення ефективної поверхні випромінювача. Сутність винаходу пояснюється блок-схемою пристрою (Фіг. 1) та зображенням блока випромінювача (Фіг.2). Фізіотерапевтичний пристрій (Фіг. 1) містить блок живлення 1, імпульсний генератором 2, стохастичний модулятором 3, до складу якого входить стохастичний генератор 4 і безпосередньо амплітудний модулятор 5, вихід якого підключено до комутатора 6, що містить керуючий генератор 7 і безпосередньо комутуючий елемент 8, з якого електричний сигнал подається на випромінювач 9 (Фіг.2). Випромінювач являє собою чотири незалежні комірки 10 із паралельно включених пластин конденсаторів 11, що повернені на 90° відносно Фіг. 1 пластин поруч розташованих комірок, діелектричний простір між котрими заповнено електретом 12, пластини конденсаторів під'єднуються до комутатору 6 через контакти 13. При роботі напруга живлення з блоку 1 подається на всі електронні компоненти 2-8. Імпульсний генератор 2 генерує прямокутні імпульси несучої частоти порядку ЮОкГц, які модулюються стохастичним модулятором інфранизьких частот 4-12Гц (3). Модульований сигнал подається на комутатор 6, якій з відповідно до частоти керуючого генератору 7 (100Гц), по черзі та по колу підключає одну із комірок випромінювача 10. При подачі електричного сигналу на одну із комірок випромінювача утворюється крайове електромагнітне поле, яке безпосередньо разом з статичним полем електрету впливає на опромінюємий об'єкт. Оскільки пластини конденсаторів поруч розташованих незалежних комірок повернені на 90° відносно пластин поруч розташованих комірок, а електричний сигнал подається на них в різні проміжки часу - то випромінювальне поле слід вважати просторово-часово неоднорідним. Така просторовочасова неоднорідність у купі з сочетаною дією з електростатичним полем дозволяє одержати більш оптимальну біологічну дію при опроміненні біологічно активних розчинів чи в in vivo чи in vitro умовах. Фізіотерапевтичний пристрій пройшов клінічний іспит і лабораторні дослідження, які підтверджують його високу ефективність, в тому числі при обробці лікарських препаратів, а також при опікових поразках. 9797 12 • > 13 Фіг. 2 Комп'ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м К и ї в - 4 2 , 01601
