Пристрій для вимірювання пружних властивостей виробів, що розширюються або стискуються в радіальних напрямках

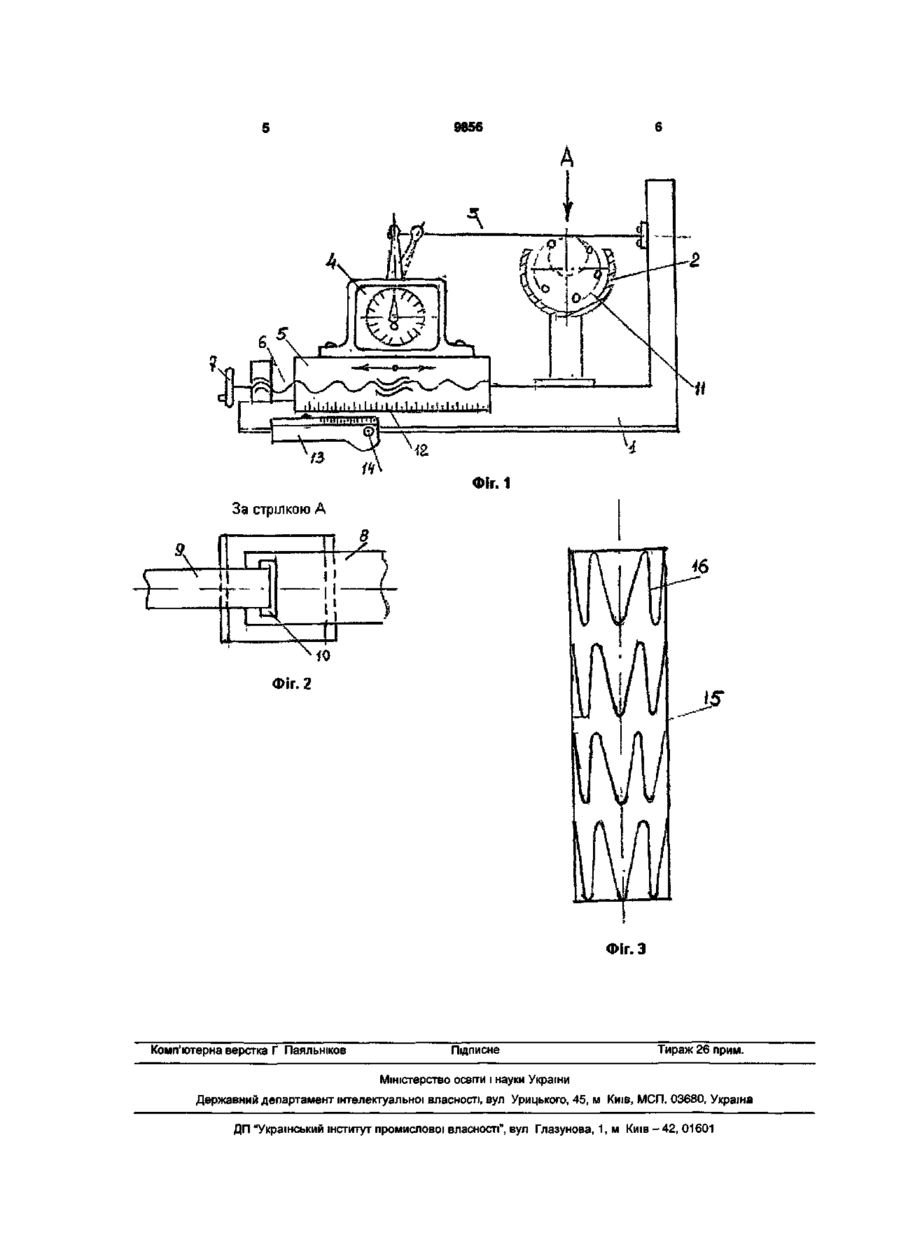

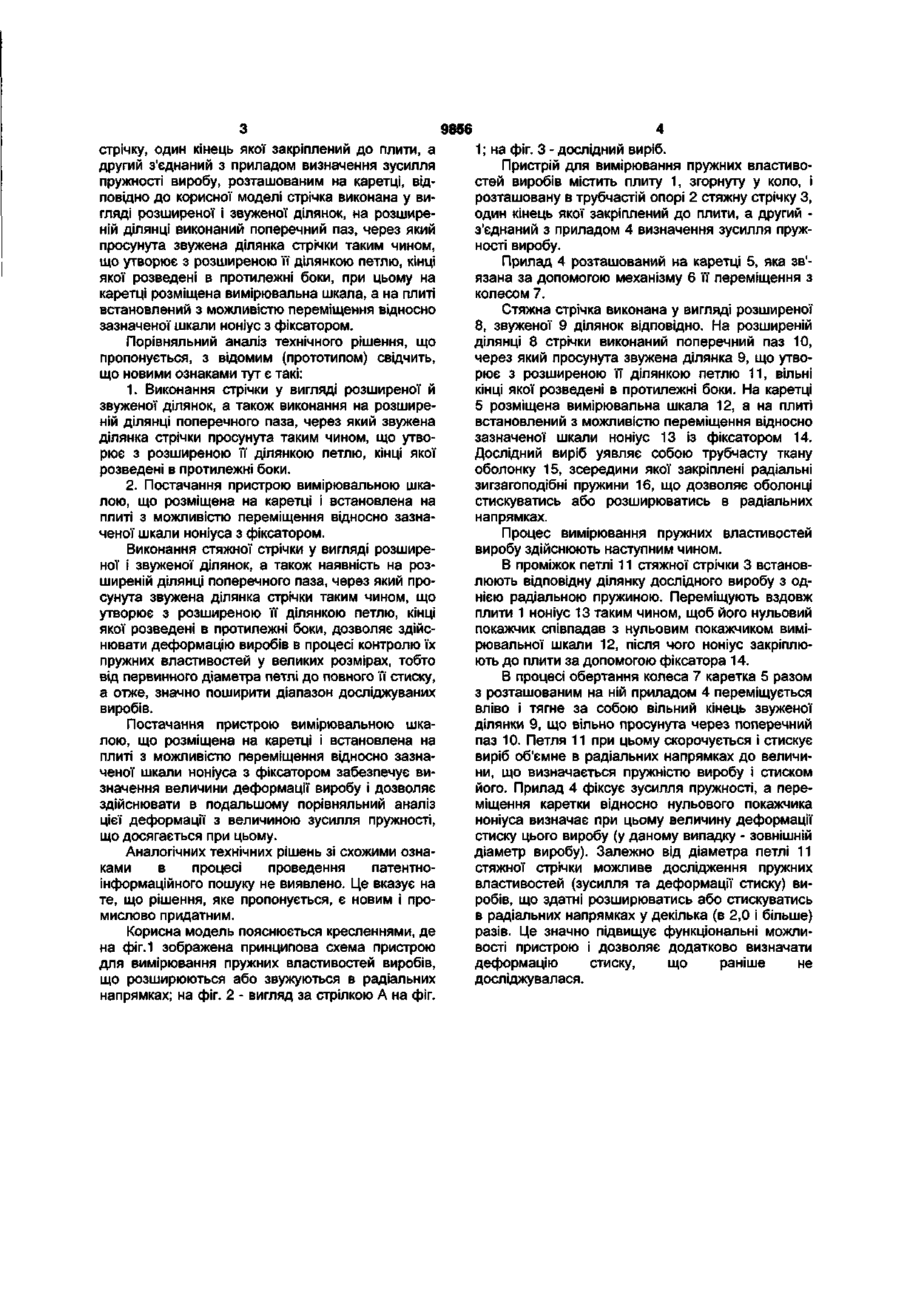

Пристрій для вимірювання пружних властивостей виробів, що розширюються або стискуються в радіальних напрямках, що містить плиту, згорнуту у коло, і розташовану в трубчастій опорі стяжну Дана корисна модель стосується до силовимірювальної техніки і може бути використана для контролю пружності виробів, що розширюються або стискуються в радіальних напрямках, наприклад, трубчастих ендопротезів кровоносних судин, постачених радіальними пружинами. Відомий пристрій для вимірювання пружності виробу, що має кільцевий пружний елемент у вигляді спіральної пружини із щільно притиснутими один до одного витками, що контактують з діаметрально розташованими силовими елементами, і вимірник для визначення деформації пружного елемента [а.с. СРСР 1368668, G01L 1/04, 1988]. Недоліком зазначеного пристрою є придатність його для контролю пружності тільки визначеного типорозміру виробу. Найбільш близьким по суті і досягаемому результату до технічного рішення, що пропонується, є пристрій для вимірювання пружних властивостей виробів, що розширюються або стискуються в радіальних напрямках, що містить плиту, згорнуту в коло, і розташовану в трубчастій опорі стяжну стрічку, один кінець якої закріплений до плити, а другий з'єднаний з приладом визначення зусилля пружності виробу, розташованим на каретці [а.с. СРСР №808880, G01L1/04, 1977]. Даний пристрій призначений для вимірювання зусилля пружності виробів типу поршневих кілець, 2 стрічку, один кінець якої закріплений до плити, а другий з'єднаний з приладом визначення зусилля пружності виробу, розташованим на каретці, який відрізняється тим, що стрічка виконана у вигляді розширеної і звуженої ділянок, на розширеній ділянці виконаний поперечний паз, через який просунута звужена ділянка стрічки таким чином, що утворює з розширеною її ділянкою петлю, кінці якої розведені в протилежні боки, при цьому на каретці розміщена вимірювальна шкала, а на плиті встановлений з можливістю переміщення відносно зазначеної шкали ноніус з фіксатором. тобто тих, що мають змогу розширюватись в радіальних напрямках в невеликих межах, що складають 0,1-0,2 їх зовнішнього діаметра, а тому довжина стяжної стрічки, що охоплює дослідний виріб, не перевищує його діаметр. В той же час, пристрій не придатний для контролю пружності виробів, які мають здатність стискуватись в декілька (2,5-4,0) разів по відношенню до їх зовнішнього діаметра в первинному стані, таких, як ендопротезів кровоносних судин, постачених радіальними пружинами, або самих цих пружин. Крім того, відомий пристрій не дозволяє визначити величину деформації стиску або розширення подібних виробів, що знижує його функціональні можливості. Завдання даної корисної моделі полягає у створенні пристрою для вимірювання пружних властивостей виробів, що розширюються або стискуються в радіальних напрямках, придатного для контролю пружності виробів, здатних сприймати деформацію в декілька разів по відношенню до їх первинного стану, і визначити також величину цієї деформації, а, отже, поширити його функціональні можливості. Поставлене завдання вирішується тим, що в пристрої для вимірювання пружних властивостей виробів, що розширюються або стискуються в радіальних напрямках, що містить плиту, згорнуту у коло, і розташовану в трубчастій опорі стяжну ю 00 9856 стрічку, один кінець якої закріплений до плити, а другий з'єднаний з приладом визначення зусилля пружності виробу, розташованим на каретці, відповідно до корисної моделі стрічка виконана у вигляді розширеної і звуженої ділянок, на розширеній ділянці виконаний поперечний паз, через який просунута звужена ділянка стрічки таким чином, що утворює з розширеною її ділянкою петлю, кінці якої розведені в протилежні боки, при цьому на каретці розміщена вимірювальна шкала, а на плиті встановлений з можливістю переміщення відносно зазначеної шкали ноніус з фіксатором. Порівняльний аналіз технічного рішення, що пропонується, з відомим (прототипом) свідчить, що новими ознаками тут є такі: 1. Виконання стрічки у вигляді розширеної й звуженої ділянок, а також виконання на розширеній ділянці поперечного паза, через який звужена ділянка стрічки просунута таким чином, що утворює з розширеною її ділянкою петлю, кінці якої розведені в протилежні боки. 2. Постачання пристрою вимірювальною шкалою, що розміщена на каретці і встановлена на плиті з можливістю переміщення відносно зазначеної шкали ноніуса з фіксатором. Виконання стяжної стрічки у вигляді розширеної і звуженої ділянок, а також наявність на розширеній ділянці поперечного паза, через який просунута звужена ділянка стрічки таким чином, що утворює з розширеною її ділянкою петлю, кінці якої розведені в протилежні боки, дозволяє здійснювати деформацію виробів в процесі контролю їх пружних властивостей у великих розмірах, тобто від первинного діаметра петлі до повного її стиску, а отже, значно поширити діапазон досліджуваних виробів. Постачання пристрою вимірювальною шкалою, що розміщена на каретці і встановлена на плиті з можливістю переміщення відносно зазначеної шкали ноніуса з фіксатором забезпечує визначення величини деформації виробу і дозволяє здійснювати в подальшому порівняльний аналіз цієї деформації з величиною зусилля пружності, що досягається при цьому. Аналогічних технічних рішень зі схожими ознаками в процесі проведення патентноінформаційного пошуку не виявлено. Це вказує на те, що рішення, яке пропонується, є новим і промислово придатним. Корисна модель пояснюється кресленнями, де на фіг. 1 зображена принципова схема пристрою для вимірювання пружних властивостей виробів, що розширюються або звужуються в радіальних напрямках; на фіг. 2 - вигляд за стрілкою А на фіг. 1; на фіг. З - дослідний виріб. Пристрій для вимірювання пружних властивостей виробів містить плиту 1, згорнуту у коло, і розташовану в трубчастій опорі 2 стяжну стрічку З, один кінець якої закріплений до плити, а другий з'єднаний з приладом 4 визначення зусилля пружності виробу. Прилад 4 розташований на каретці 5, яка зв'язана за допомогою механізму 6 її переміщення з колесом 7. Стяжна стрічка виконана у вигляді розширеної 8, звуженої 9 ділянок відповідно. На розширеній ділянці 8 стрічки виконаний поперечний паз 10, через який просунута звужена ділянка 9, що утворює з розширеною її ділянкою петлю 11, вільні кінці якої розведені в протилежні боки. На каретці 5 розміщена вимірювальна шкала 12, а на плиті встановлений з можливістю переміщення відносно зазначеної шкали ноніус 13 із фіксатором 14. Дослідний виріб уявляє собою трубчасту ткану оболонку 15, зсередини якої закріплені радіальні зигзагоподібні пружини 16, що дозволяє оболонці стискуватись або розширюватись в радіальних напрямках. Процес вимірювання пружних властивостей виробу здійснюють наступним чином. В проміжок петлі 11 стяжної стрічки 3 встановлюють відповідну ділянку дослідного виробу з однією радіальною пружиною. Переміщують вздовж плити 1 ноніус 13 таким чином, щоб його нульовий покажчик співпадав з нульовим покажчиком вимірювальної шкали 12, після чого ноніус закріплюють до плити за допомогою фіксатора 14. В процесі обертання колеса 7 каретка 5 разом з розташованим на ній приладом 4 переміщується вліво і тягне за собою вільний кінець звуженої ділянки 9, що вільно просунута через поперечний паз 10. Петля 11 при цьому скорочується і стискує виріб об'ємне в радіальних напрямках до величини, що визначається пружністю виробу і стиском його. Прилад 4 фіксує зусилля пружності, а переміщення каретки відносно нульового покажчика ноніуса визначає при цьому величину деформації стиску цього виробу (у даному випадку - зовнішній діаметр виробу). Залежно від діаметра петлі 11 стяжної стрічки можливе дослідження пружних властивостей (зусилля та деформації стиску) виробів, що здатні розширюватись або стискуватись в радіальних напрямках у декілька (в 2,0 і більше) разів. Це значно підвищує функціональні можливості пристрою і дозволяє додатково визначати деформацію стиску, що раніше не досліджувалася. 9856 Фіг. 1 За стрілкою А 1 \ че»"""-""!—fcw^e »* •• 46 •• * \ 1Q Фіг. 2 Фіг.З Комп'ютерна верстка Г Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
