Світильник “балашова”

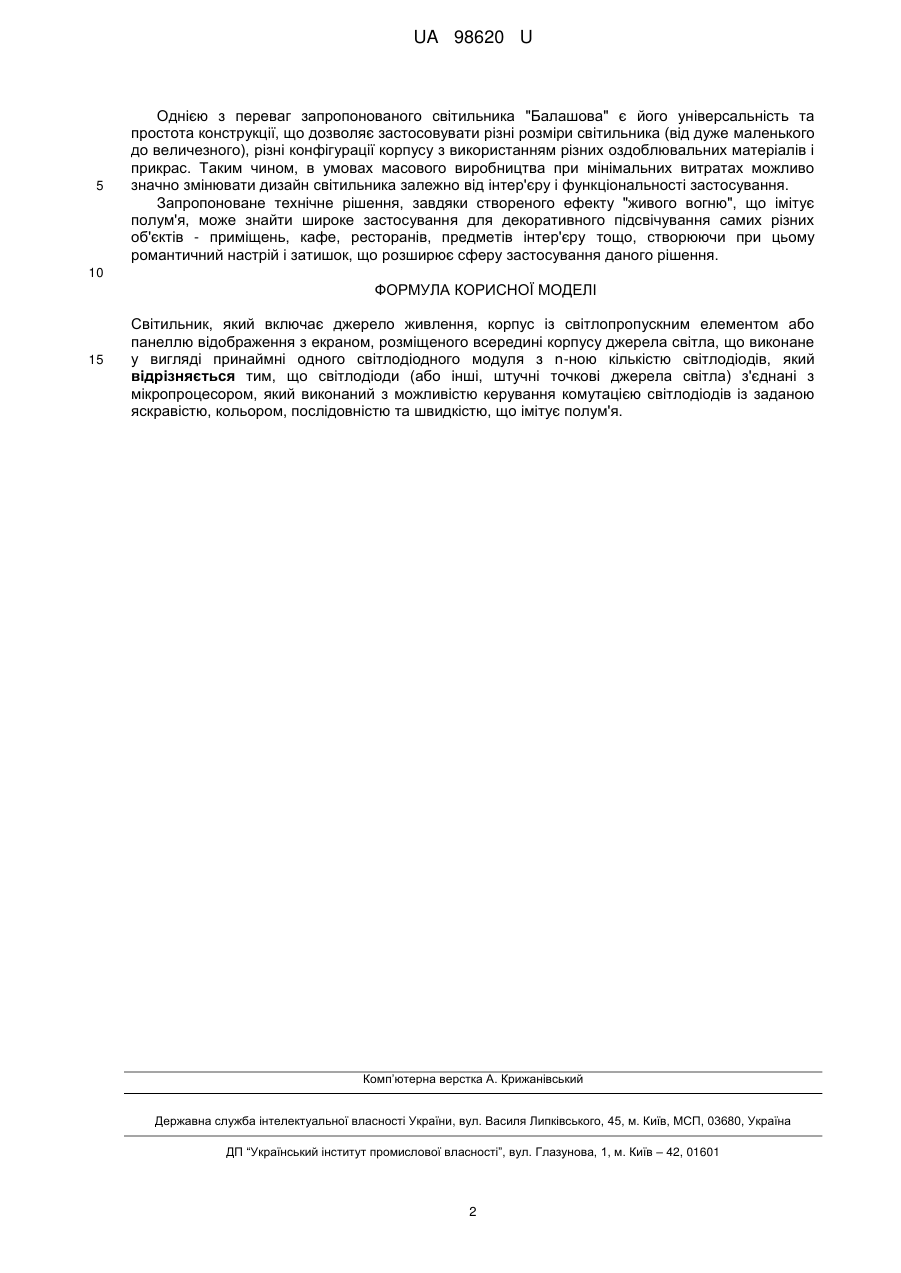

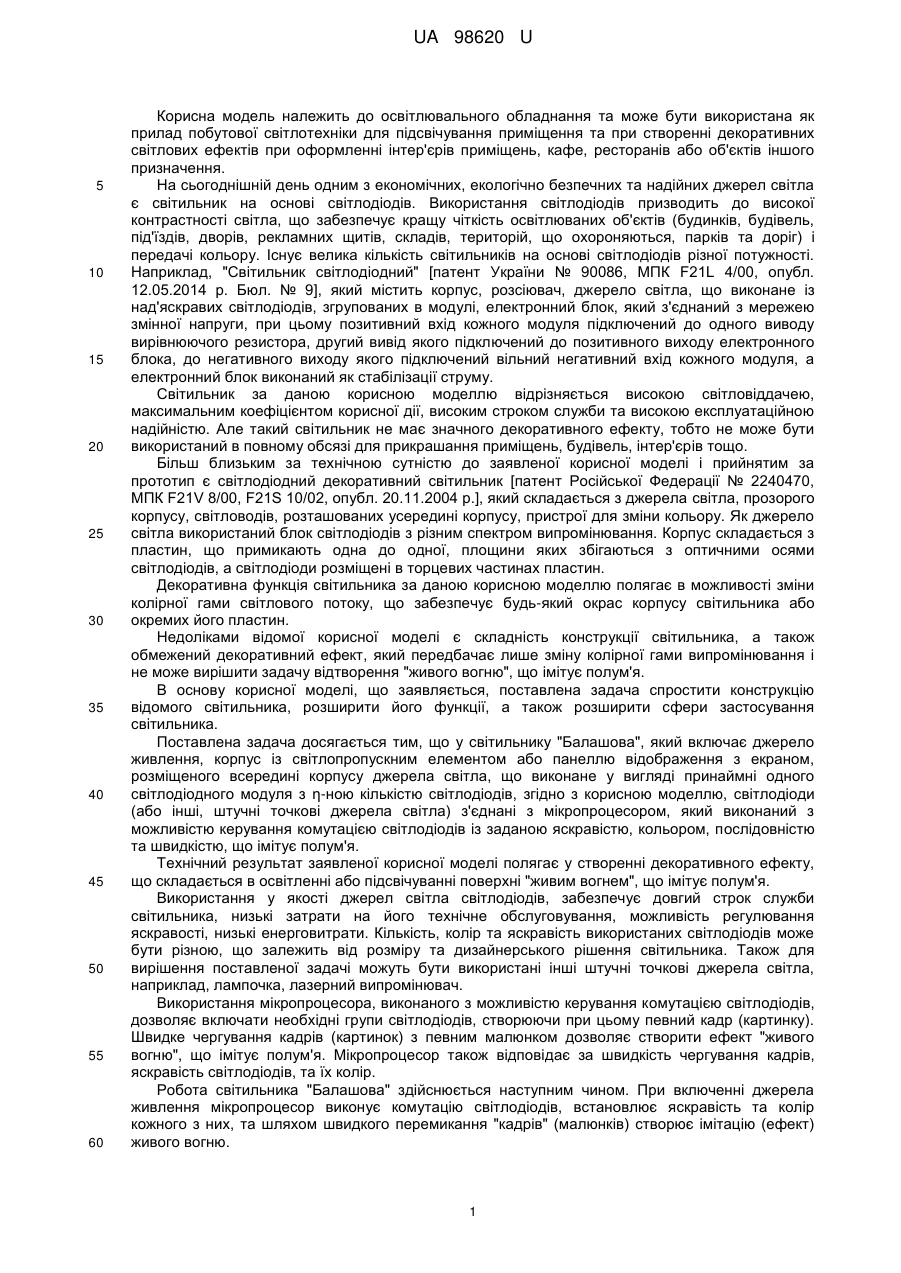

Реферат: Світильник, який включає джерело живлення, корпус із світлопропускним елементом або панеллю відображення з екраном, розміщеного всередині корпусу джерела світла, що виконане у вигляді принаймні одного світлодіодного модуля з n-ною кількістю світлодіодів, який відрізняється тим, що світлодіоди (або інші, штучні точкові джерела світла) з'єднані з мікропроцесором, який виконаний з можливістю керування комутацією світлодіодів із заданою яскравістю, кольором, послідовністю та швидкістю, що імітує полум'я. UA 98620 U (12) UA 98620 U UA 98620 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до освітлювального обладнання та може бути використана як прилад побутової світлотехніки для підсвічування приміщення та при створенні декоративних світлових ефектів при оформленні інтер'єрів приміщень, кафе, ресторанів або об'єктів іншого призначення. На сьогоднішній день одним з економічних, екологічно безпечних та надійних джерел світла є світильник на основі світлодіодів. Використання світлодіодів призводить до високої контрастності світла, що забезпечує кращу чіткість освітлюваних об'єктів (будинків, будівель, під'їздів, дворів, рекламних щитів, складів, територій, що охороняються, парків та доріг) і передачі кольору. Існує велика кількість світильників на основі світлодіодів різної потужності. Наприклад, "Світильник світлодіодний" [патент України № 90086, МПК F21L 4/00, опубл. 12.05.2014 р. Бюл. № 9], який містить корпус, розсіювач, джерело світла, що виконане із над'яскравих світлодіодів, згрупованих в модулі, електронний блок, який з'єднаний з мережею змінної напруги, при цьому позитивний вхід кожного модуля підключений до одного виводу вирівнюючого резистора, другий вивід якого підключений до позитивного виходу електронного блока, до негативного виходу якого підключений вільний негативний вхід кожного модуля, а електронний блок виконаний як стабілізації струму. Світильник за даною корисною моделлю відрізняється високою світловіддачею, максимальним коефіцієнтом корисної дії, високим строком служби та високою експлуатаційною надійністю. Але такий світильник не має значного декоративного ефекту, тобто не може бути використаний в повному обсязі для прикрашання приміщень, будівель, інтер'єрів тощо. Більш близьким за технічною сутністю до заявленої корисної моделі і прийнятим за прототип є світлодіодний декоративний світильник [патент Російської Федерації № 2240470, МПК F21V 8/00, F21S 10/02, опубл. 20.11.2004 р.], який складається з джерела світла, прозорого корпусу, світловодів, розташованих усередині корпусу, пристрої для зміни кольору. Як джерело світла використаний блок світлодіодів з різним спектром випромінювання. Корпус складається з пластин, що примикають одна до одної, площини яких збігаються з оптичними осями світлодіодів, а світлодіоди розміщені в торцевих частинах пластин. Декоративна функція світильника за даною корисною моделлю полягає в можливості зміни колірної гами світлового потоку, що забезпечує будь-який окрас корпусу світильника або окремих його пластин. Недоліками відомої корисної моделі є складність конструкції світильника, а також обмежений декоративний ефект, який передбачає лише зміну колірної гами випромінювання і не може вирішити задачу відтворення "живого вогню", що імітує полум'я. В основу корисної моделі, що заявляється, поставлена задача спростити конструкцію відомого світильника, розширити його функції, а також розширити сфери застосування світильника. Поставлена задача досягається тим, що у світильнику "Балашова", який включає джерело живлення, корпус із світлопропускним елементом або панеллю відображення з екраном, розміщеного всередині корпусу джерела світла, що виконане у вигляді принаймні одного світлодіодного модуля з η-ною кількістю світлодіодів, згідно з корисною моделлю, світлодіоди (або інші, штучні точкові джерела світла) з'єднані з мікропроцесором, який виконаний з можливістю керування комутацією світлодіодів із заданою яскравістю, кольором, послідовністю та швидкістю, що імітує полум'я. Технічний результат заявленої корисної моделі полягає у створенні декоративного ефекту, що складається в освітленні або підсвічуванні поверхні "живим вогнем", що імітує полум'я. Використання у якості джерел світла світлодіодів, забезпечує довгий строк служби світильника, низькі затрати на його технічне обслуговування, можливість регулювання яскравості, низькі енерговитрати. Кількість, колір та яскравість використаних світлодіодів може бути різною, що залежить від розміру та дизайнерського рішення світильника. Також для вирішення поставленої задачі можуть бути використані інші штучні точкові джерела світла, наприклад, лампочка, лазерний випромінювач. Використання мікропроцесора, виконаного з можливістю керування комутацією світлодіодів, дозволяє включати необхідні групи світлодіодів, створюючи при цьому певний кадр (картинку). Швидке чергування кадрів (картинок) з певним малюнком дозволяє створити ефект "живого вогню", що імітує полум'я. Мікропроцесор також відповідає за швидкість чергування кадрів, яскравість світлодіодів, та їх колір. Робота світильника "Балашова" здійснюється наступним чином. При включенні джерела живлення мікропроцесор виконує комутацію світлодіодів, встановлює яскравість та колір кожного з них, та шляхом швидкого перемикання "кадрів" (малюнків) створює імітацію (ефект) живого вогню. 1 UA 98620 U 5 Однією з переваг запропонованого світильника "Балашова" є його універсальність та простота конструкції, що дозволяє застосовувати різні розміри світильника (від дуже маленького до величезного), різні конфігурації корпусу з використанням різних оздоблювальних матеріалів і прикрас. Таким чином, в умовах масового виробництва при мінімальних витратах можливо значно змінювати дизайн світильника залежно від інтер'єру і функціональності застосування. Запропоноване технічне рішення, завдяки створеного ефекту "живого вогню", що імітує полум'я, може знайти широке застосування для декоративного підсвічування самих різних об'єктів - приміщень, кафе, ресторанів, предметів інтер'єру тощо, створюючи при цьому романтичний настрій і затишок, що розширює сферу застосування даного рішення. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Світильник, який включає джерело живлення, корпус із світлопропускним елементом або панеллю відображення з екраном, розміщеного всередині корпусу джерела світла, що виконане у вигляді принаймні одного світлодіодного модуля з n-ною кількістю світлодіодів, який відрізняється тим, що світлодіоди (або інші, штучні точкові джерела світла) з'єднані з мікропроцесором, який виконаний з можливістю керування комутацією світлодіодів із заданою яскравістю, кольором, послідовністю та швидкістю, що імітує полум'я. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
