Пристрій для керування двошвидкісним асинхронним електродвигуном

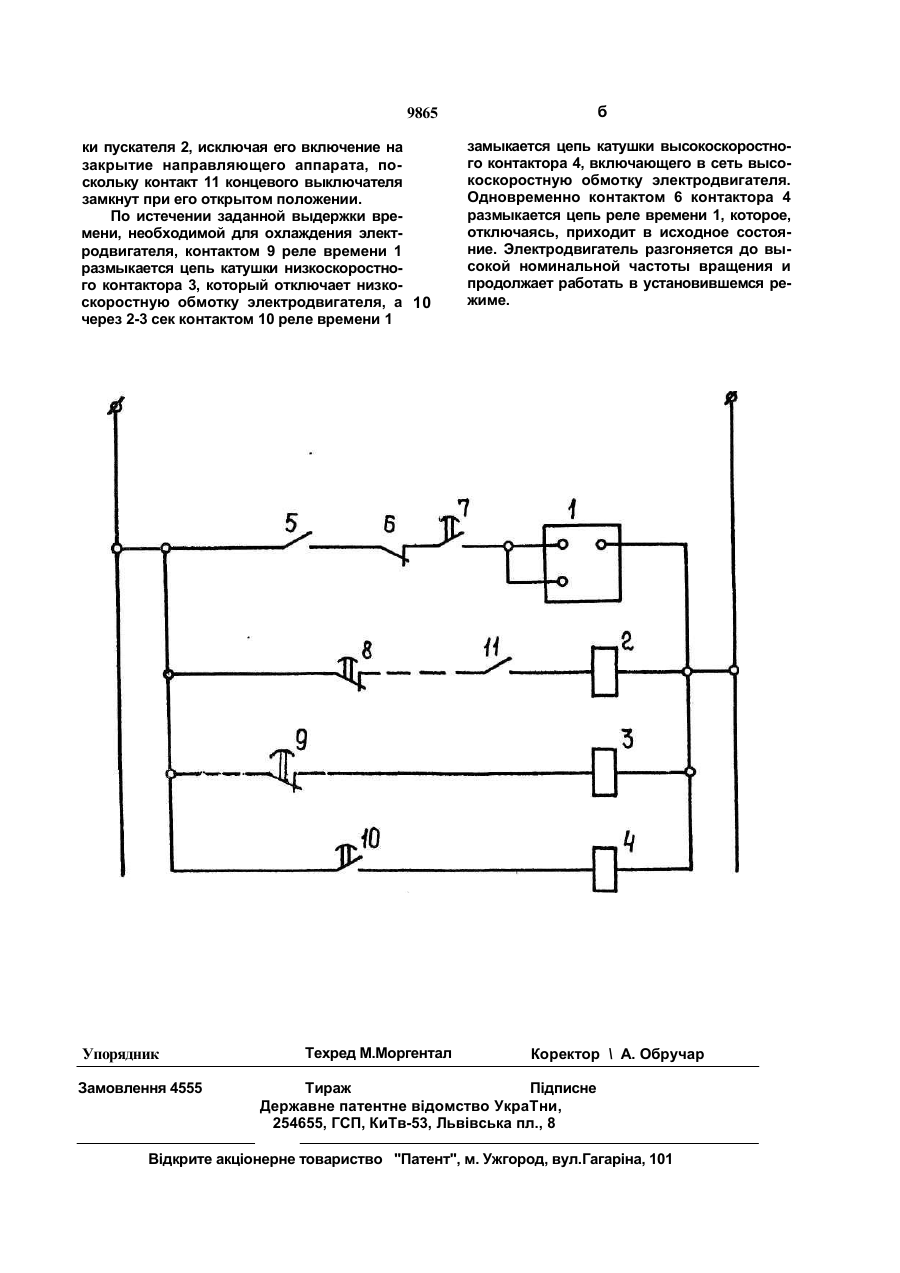

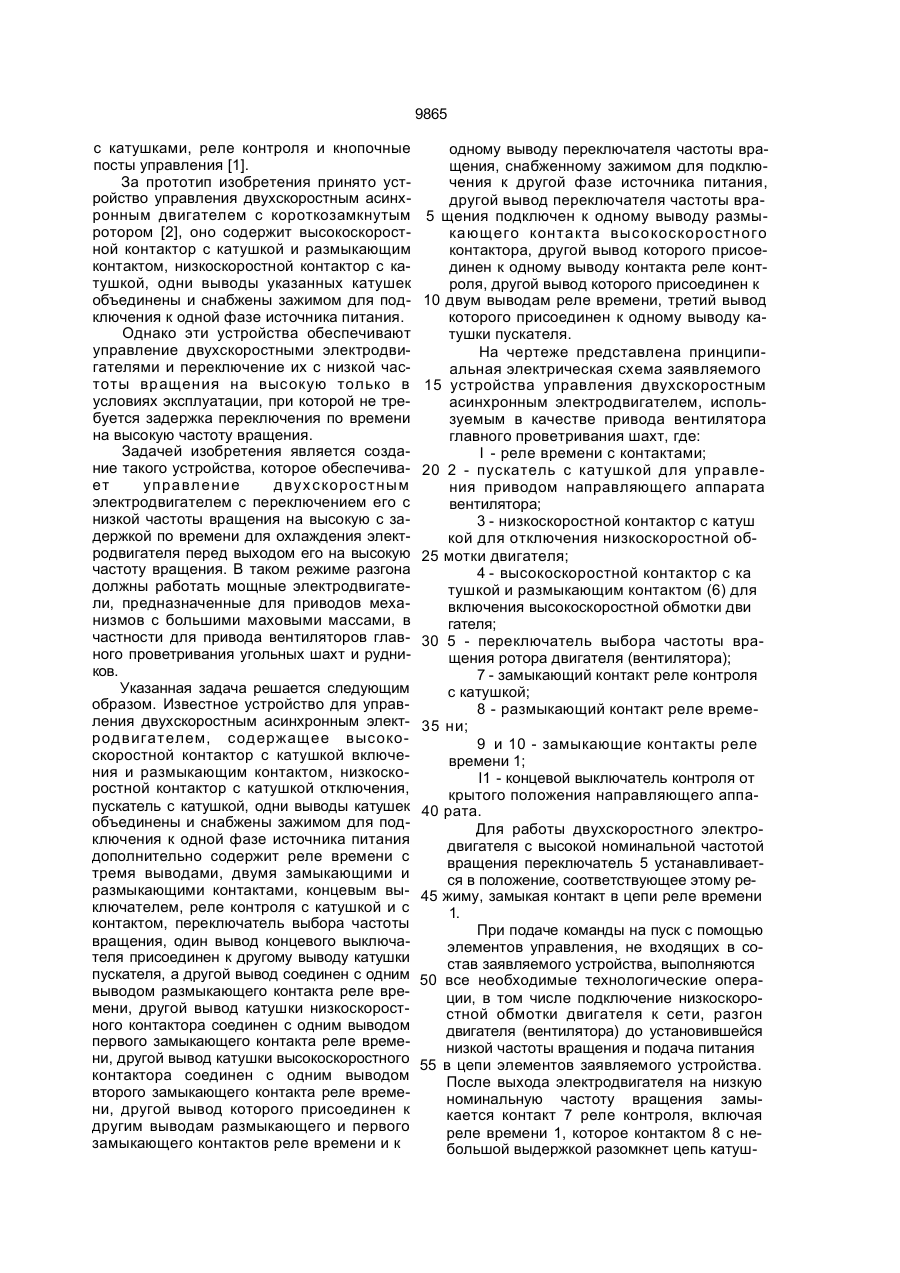

Устройство для управления дзухекоростным асинхронным электродвигателем, со держащее высокоскоростной контактор с катушкой и с размыкающим контактом, низ коскоростной контактор с катушкой, пуска тель с катушкой, одни выводы указанных катушек объединены и снабжены зажимом для подключения к одной фазе источника питания, отличающееся тем, что в него введены реле времени с тремя выводами, двумя замыкающими и размыкающими контактами, концевой выключатель, реле контроля с катушкой и с контактом, переключатель выбора частоты вращения, один вывод концевого выключателя присоединен к другому выводу катушки пускателя, а другой вывод соединен с одним выводом размыкающего контакта реле времени, другой вывод катушки низкоскоростного контактора соединен с одним выводом первого замыкающего контакта реле времени, другой вывод катушки высокоскоростного контактора соединен с одним выводом второго замыкающего контакта реле времени, другой вывод которого присоединен к другим выводам размыкающего и первого замыкающего контактов реле времени и к одному выводу переключателя частоты вращения, снабженному зажимом для подключения к другой фазе источника питания, другой вывод переключателя частоты вращения подключен к одному выводу размыкающего контакта высокоскоростного контактора, другой вывод которого присоединен к одному выводу контакта реле контроля, другой вывод которого присоединен к двумя выводам реле времени, третий вывод которого присоединен к одному выводу катушки пускателя. Изобретение относится к области электроснабжения и управления электрическими машинами и может быть использовано в горной промышленности и в других отраслях, где применяются крупные двухскоростные электродвигатели. Известные устройства управления двухскоростными электродвигателями, обеспечивающие возможность его переключения (перевода) с низкой номинальной частоты вращения на высокую номинальную частоту вращения содержат контакторы и пускатели с > 00 о. ІО 9865 с катушками, реле контроля и кнопочные посты управления [1]. За прототип изобретения принято устройство управления двухскоростным асинхронным двигателем с короткозамкнутым ротором [2], оно содержит высокоскоростной контактор с катушкой и размыкающим контактом, низкоскоростной контактор с катушкой, одни выводы указанных катушек объединены и снабжены зажимом для подключения к одной фазе источника питания. Однако эти устройства обеспечивают управление двухскоростными электродвигателями и переключение их с низкой частоты вращения на высокую только в условиях эксплуатации, при которой не требуется задержка переключения по времени на высокую частоту вращения. Задачей изобретения является создание такого устройства, которое обеспечивает уп равл ени е двух скоростным электродвигателем с переключением его с низкой частоты вращения на высокую с задержкой по времени для охлаждения электродвигателя перед выходом его на высокую частоту вращения. В таком режиме разгона должны работать мощные электродвигатели, предназначенные для приводов механизмов с большими маховыми массами, в частности для привода вентиляторов главного проветривания угольных шахт и рудников. Указанная задача решается следующим образом. Известное устройство для управления двухскоростным асинхронным электрод вигателем, сод ержащее высокоскоростной контактор с катушкой включения и размыкающим контактом, низкоскоростной контактор с катушкой отключения, пускатель с катушкой, одни выводы катушек объединены и снабжены зажимом для подключения к одной фазе источника питания дополнительно содержит реле времени с тремя выводами, двумя замыкающими и размыкающими контактами, концевым выключателем, реле контроля с катушкой и с контактом, переключатель выбора частоты вращения, один вывод концевого выключателя присоединен к другому выводу катушки пускателя, а другой вывод соединен с одним выводом размыкающего контакта реле времени, другой вывод катушки низкоскоростного контактора соединен с одним выводом первого замыкающего контакта реле времени, другой вывод катушки высокоскоростного контактора соединен с одним выводом второго замыкающего контакта реле времени, другой вывод которого присоединен к другим выводам размыкающего и первого замыкающего контактов реле времени и к одному выводу переключателя частоты вращения, снабженному зажимом для подключения к другой фазе источника питания, другой вывод переключателя частоты вра5 щения подключен к одному выводуразмыкающ его контакта высокоскоростного контактора, другой вывод которого присоединен к одному выводу контакта реле контроля, другой вывод которого присоединен к 10 двум выводам реле времени, третий вывод которого присоединен к одному выводу катушки пускателя. На чертеже представлена принципиальная электрическая схема заявляемого 15 устройства управления двухскоростным асинхронным электродвигателем, используемым в качестве привода вентилятора главного проветривания шахт, где: I - реле времени с контактами; 20 2 - пускатель с катушкой для управления приводом направляющего аппарата вентилятора; 3 - низкоскоростной контактор с катуш кой для отключения низкоскоростной об25 мотки двигателя; 4 - высокоскоростной контактор с ка тушкой и размыкающим контактом (6) для включения высокоскоростной обмотки дви гателя; 30 5 - переключатель выбора частоты вращения ротора двигателя (вентилятора); 7 - замыкающий контакт реле контроля с катушкой; 8 - размыкающий контакт реле време35 ни; 9 и 10 - замыкающие контакты реле времени 1; I1 - концевой выключатель контроля от крытого положения направляющего аппа40 рата. Для работы двухскоростного электродвигателя с высокой номинальной частотой вращения переключатель 5 устанавливается в положение, соответствующее этому ре45 жиму, замыкая контакт в цепи реле времени 1. При подаче команды на пуск с помощью элементов управления, не входящих в состав заявляемого устройства, выполняются 50 все необходимые технологические операции, в том числе подключение низкоскоростной обмотки двигателя к сети, разгон двигателя (вентилятора) до установившейся низкой частоты вращения и подача питания 55 в цепи элементов заявляемого устройства. После выхода электродвигателя на низкую номинальную частоту вращения замыкается контакт 7 реле контроля, включая реле времени 1, которое контактом 8 с небольшой выдержкой разомкнет цепь катуш б 9865 ки пускателя 2, исключая его включение на закрытие направляющего аппарата, поскольку контакт 11 концевого выключателя замкнут при его открытом положении. По истечении заданной выдержки времени, необходимой для охлаждения электродвигателя, контактом 9 реле времени 1 размыкается цепь катушки низкоскоростного контактора 3, который отключает низкоскоростную обмотку электродвигателя, а 10 через 2-3 сек контактом 10 реле времени 1 Упорядник Замовлення 4555 Техред М.Моргентал замыкается цепь катушки высокоскоростного контактора 4, включающего в сеть высокоскоростную обмотку электродвигателя. Одновременно контактом 6 контактора 4 размыкается цепь реле времени 1, которое, отключаясь, приходит в исходное состояние. Электродвигатель разгоняется до высокой номинальной частоты вращения и продолжает работать в установившемся режиме. Коректор \ А. Обручар Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
