Електроакустичний перетворювач

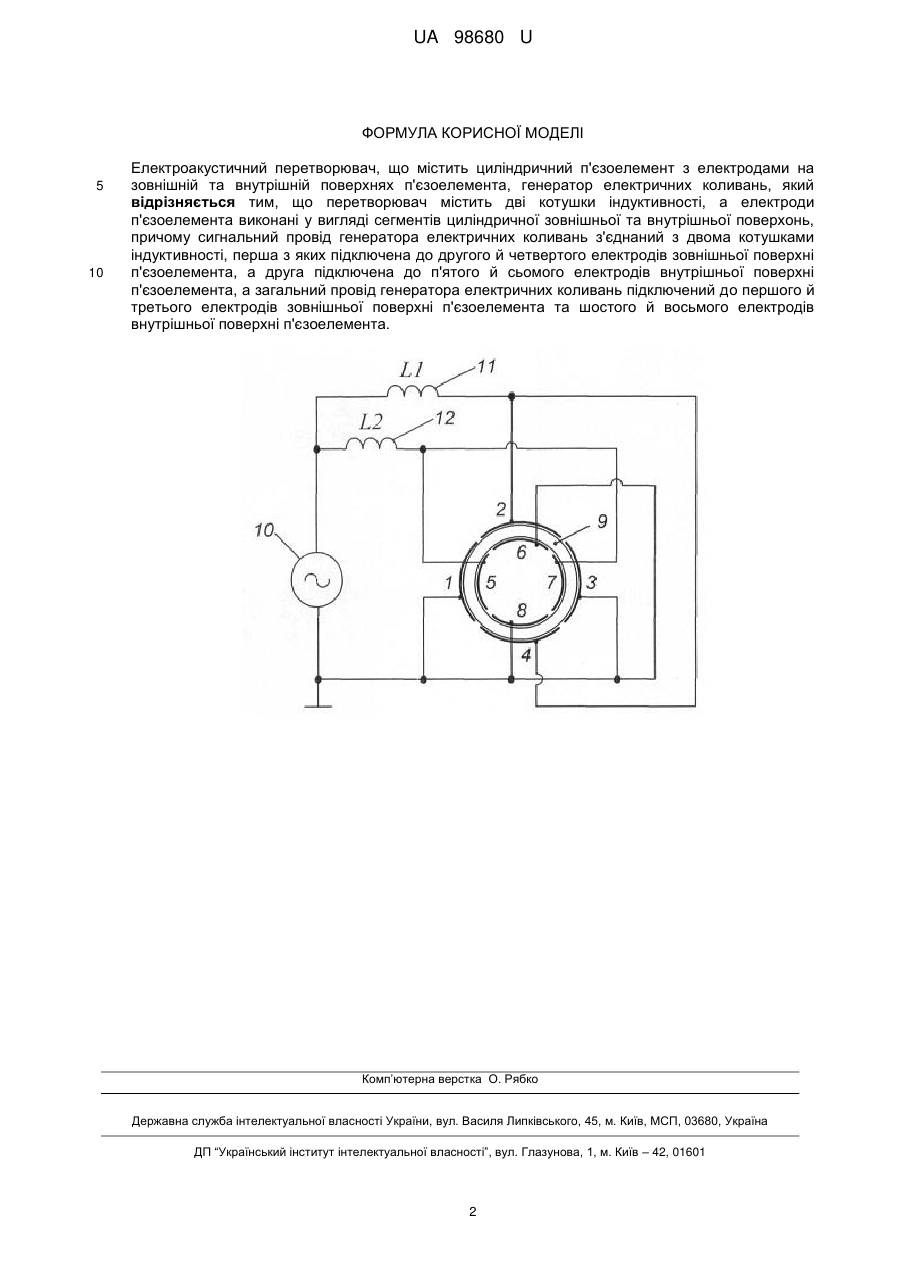

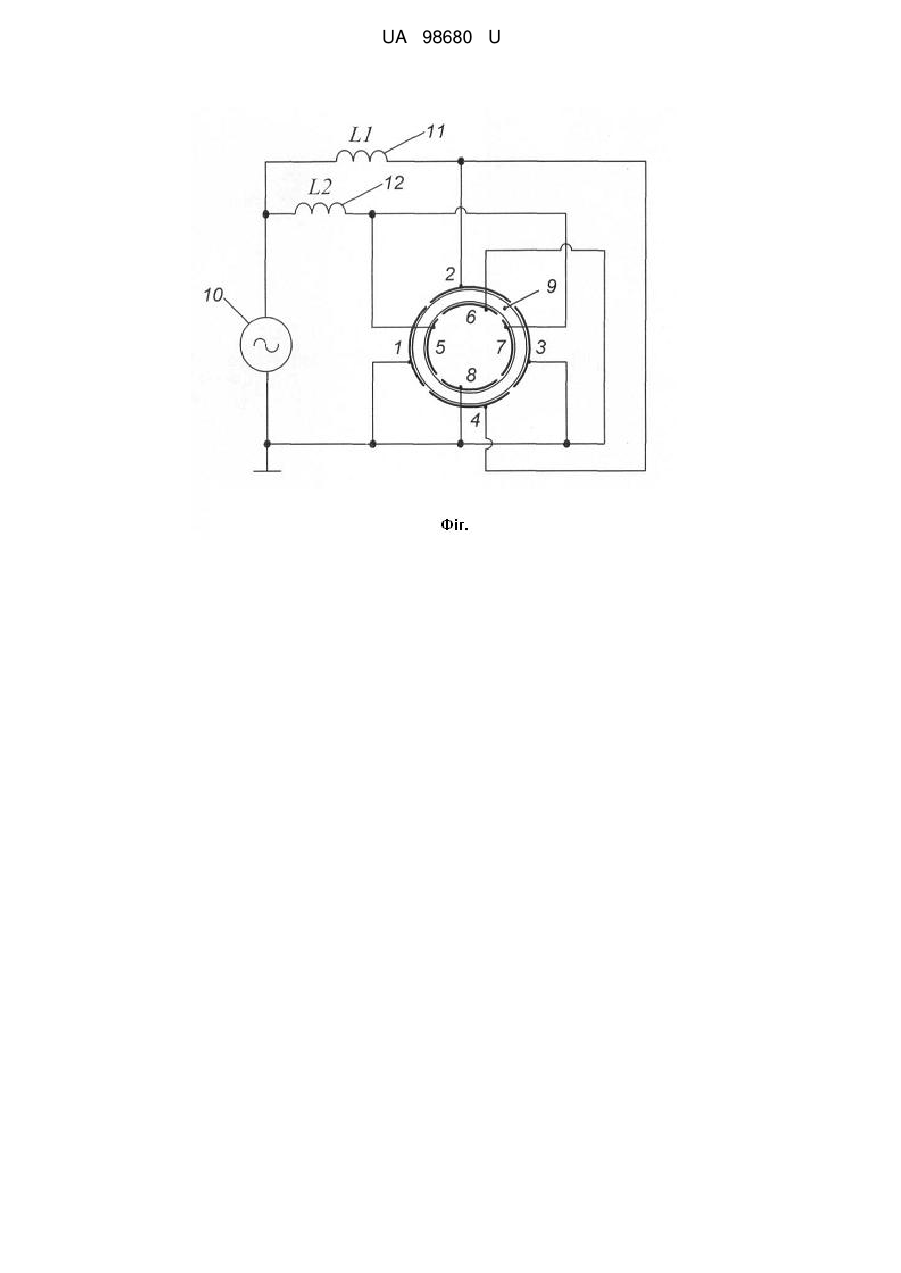

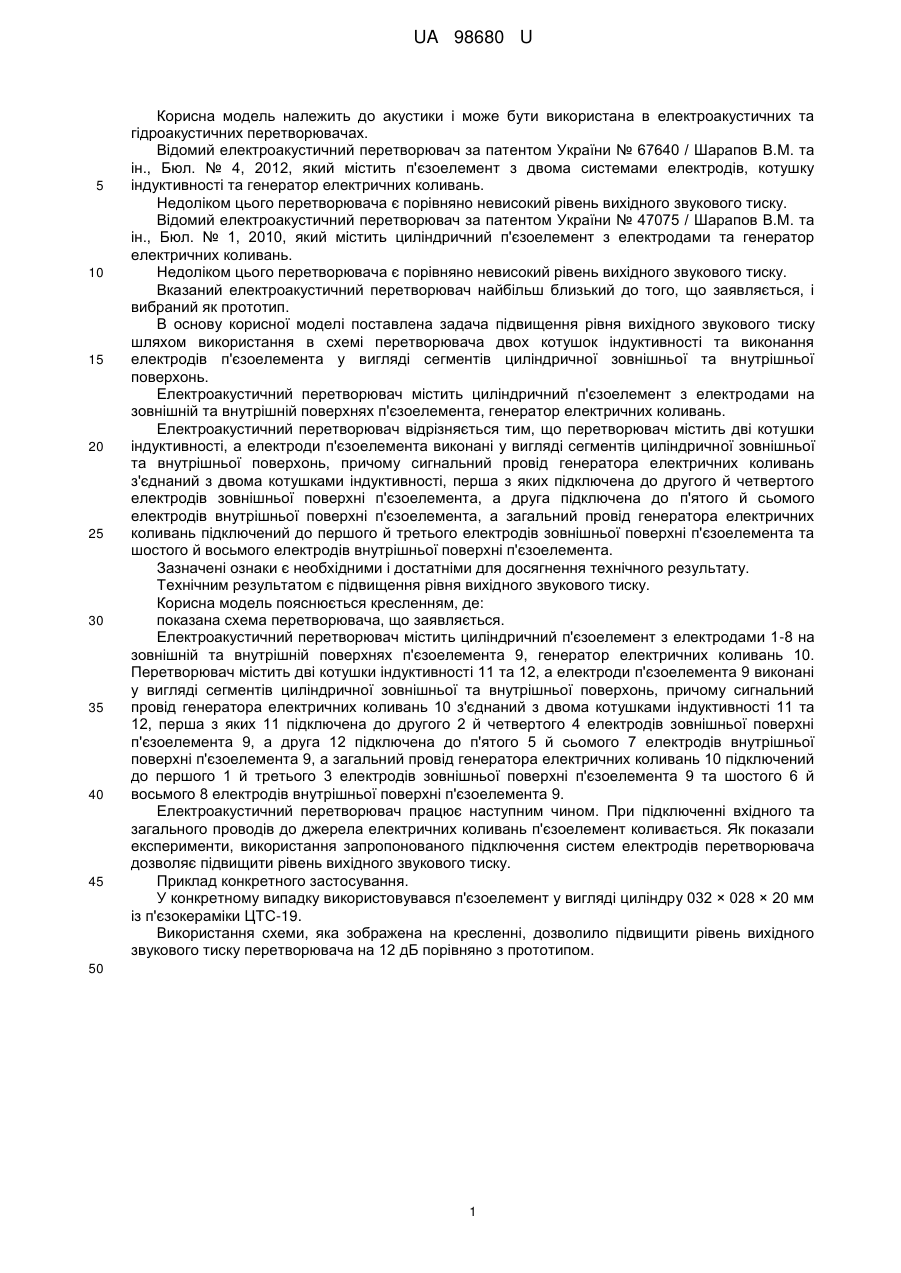

Реферат: Електроакустичний перетворювач містить циліндричний п'єзоелемент з електродами на зовнішній та внутрішній поверхнях п'єзоелемента, генератор електричних коливань. Перетворювач містить дві котушки індуктивності, а електроди п'єзоелемента виконані у вигляді сегментів циліндричної зовнішньої та внутрішньої поверхонь, причому сигнальний провід генератора електричних коливань з'єднаний з двома котушками індуктивності, перша з яких підключена до другого й четвертого електродів зовнішньої поверхні п'єзоелемента, а друга підключена до п'ятого й сьомого електродів внутрішньої поверхні п'єзоелемента, а загальний провід генератора електричних коливань підключений до першого й третього електродів зовнішньої поверхні п'єзоелемента та шостого й восьмого електродів внутрішньої поверхні п'єзоелемента. UA 98680 U (54) ЕЛЕКТРОАКУСТИЧНИЙ ПЕРЕТВОРЮВАЧ UA 98680 U UA 98680 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до акустики і може бути використана в електроакустичних та гідроакустичних перетворювачах. Відомий електроакустичний перетворювач за патентом України № 67640 / Шарапов В.М. та ін., Бюл. № 4, 2012, який містить п'єзоелемент з двома системами електродів, котушку індуктивності та генератор електричних коливань. Недоліком цього перетворювача є порівняно невисокий рівень вихідного звукового тиску. Відомий електроакустичний перетворювач за патентом України № 47075 / Шарапов В.М. та ін., Бюл. № 1, 2010, який містить циліндричний п'єзоелемент з електродами та генератор електричних коливань. Недоліком цього перетворювача є порівняно невисокий рівень вихідного звукового тиску. Вказаний електроакустичний перетворювач найбільш близький до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного звукового тиску шляхом використання в схемі перетворювача двох котушок індуктивності та виконання електродів п'єзоелемента у вигляді сегментів циліндричної зовнішньої та внутрішньої поверхонь. Електроакустичний перетворювач містить циліндричний п'єзоелемент з електродами на зовнішній та внутрішній поверхнях п'єзоелемента, генератор електричних коливань. Електроакустичний перетворювач відрізняється тим, що перетворювач містить дві котушки індуктивності, а електроди п'єзоелемента виконані у вигляді сегментів циліндричної зовнішньої та внутрішньої поверхонь, причому сигнальний провід генератора електричних коливань з'єднаний з двома котушками індуктивності, перша з яких підключена до другого й четвертого електродів зовнішньої поверхні п'єзоелемента, а друга підключена до п'ятого й сьомого електродів внутрішньої поверхні п'єзоелемента, а загальний провід генератора електричних коливань підключений до першого й третього електродів зовнішньої поверхні п'єзоелемента та шостого й восьмого електродів внутрішньої поверхні п'єзоелемента. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного звукового тиску. Корисна модель пояснюється кресленням, де: показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить циліндричний п'єзоелемент з електродами 1-8 на зовнішній та внутрішній поверхнях п'єзоелемента 9, генератор електричних коливань 10. Перетворювач містить дві котушки індуктивності 11 та 12, а електроди п'єзоелемента 9 виконані у вигляді сегментів циліндричної зовнішньої та внутрішньої поверхонь, причому сигнальний провід генератора електричних коливань 10 з'єднаний з двома котушками індуктивності 11 та 12, перша з яких 11 підключена до другого 2 й четвертого 4 електродів зовнішньої поверхні п'єзоелемента 9, а друга 12 підключена до п'ятого 5 й сьомого 7 електродів внутрішньої поверхні п'єзоелемента 9, а загальний провід генератора електричних коливань 10 підключений до першого 1 й третього 3 електродів зовнішньої поверхні п'єзоелемента 9 та шостого 6 й восьмого 8 електродів внутрішньої поверхні п'єзоелемента 9. Електроакустичний перетворювач працює наступним чином. При підключенні вхідного та загального проводів до джерела електричних коливань п'єзоелемент коливається. Як показали експерименти, використання запропонованого підключення систем електродів перетворювача дозволяє підвищити рівень вихідного звукового тиску. Приклад конкретного застосування. У конкретному випадку використовувався п'єзоелемент у вигляді циліндру 032 × 028 × 20 мм із п'єзокераміки ЦТС-19. Використання схеми, яка зображена на кресленні, дозволило підвищити рівень вихідного звукового тиску перетворювача на 12 дБ порівняно з прототипом. 50 1 UA 98680 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Електроакустичний перетворювач, що містить циліндричний п'єзоелемент з електродами на зовнішній та внутрішній поверхнях п'єзоелемента, генератор електричних коливань, який відрізняється тим, що перетворювач містить дві котушки індуктивності, а електроди п'єзоелемента виконані у вигляді сегментів циліндричної зовнішньої та внутрішньої поверхонь, причому сигнальний провід генератора електричних коливань з'єднаний з двома котушками індуктивності, перша з яких підключена до другого й четвертого електродів зовнішньої поверхні п'єзоелемента, а друга підключена до п'ятого й сьомого електродів внутрішньої поверхні п'єзоелемента, а загальний провід генератора електричних коливань підключений до першого й третього електродів зовнішньої поверхні п'єзоелемента та шостого й восьмого електродів внутрішньої поверхні п'єзоелемента. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
