Електроакустичний перетворювач

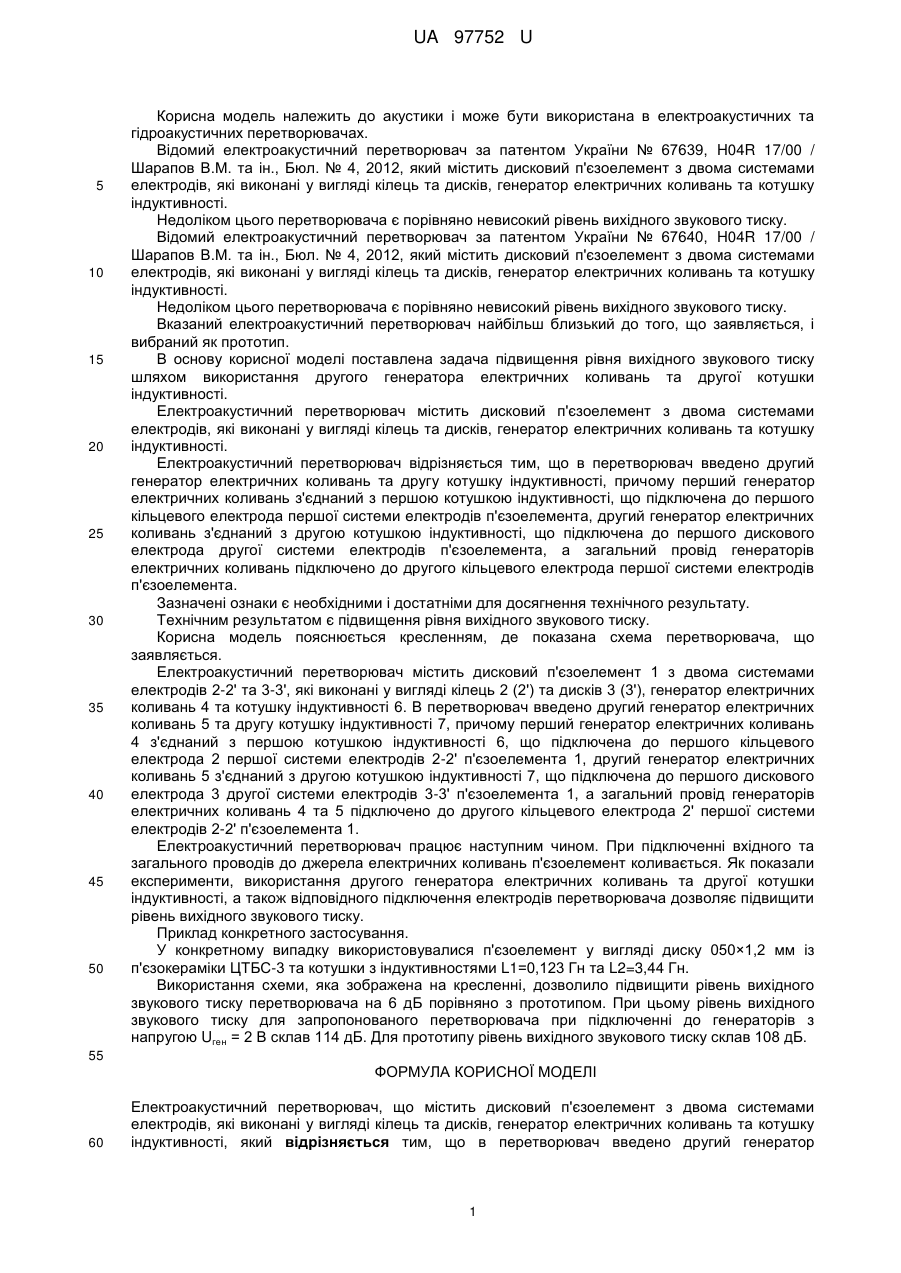

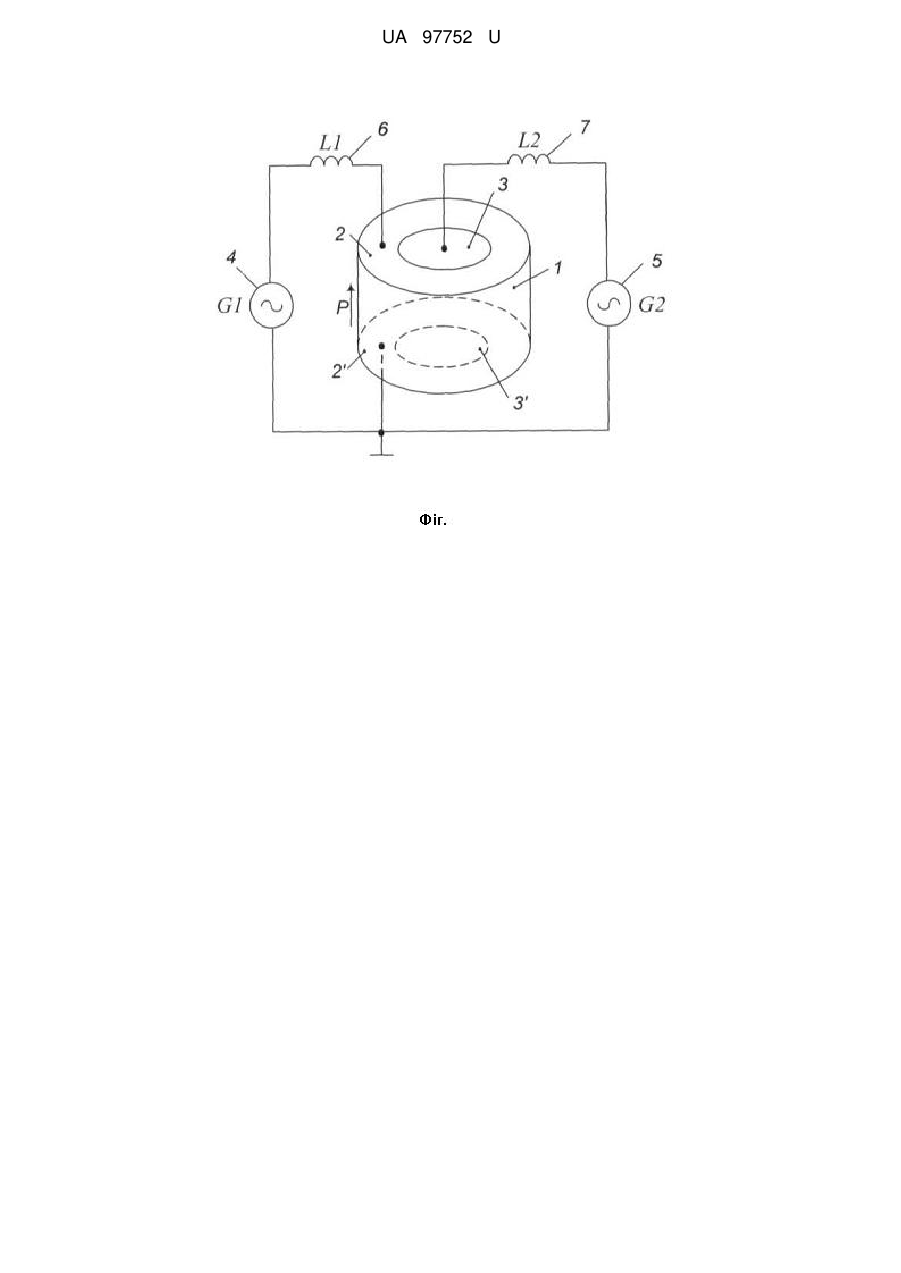

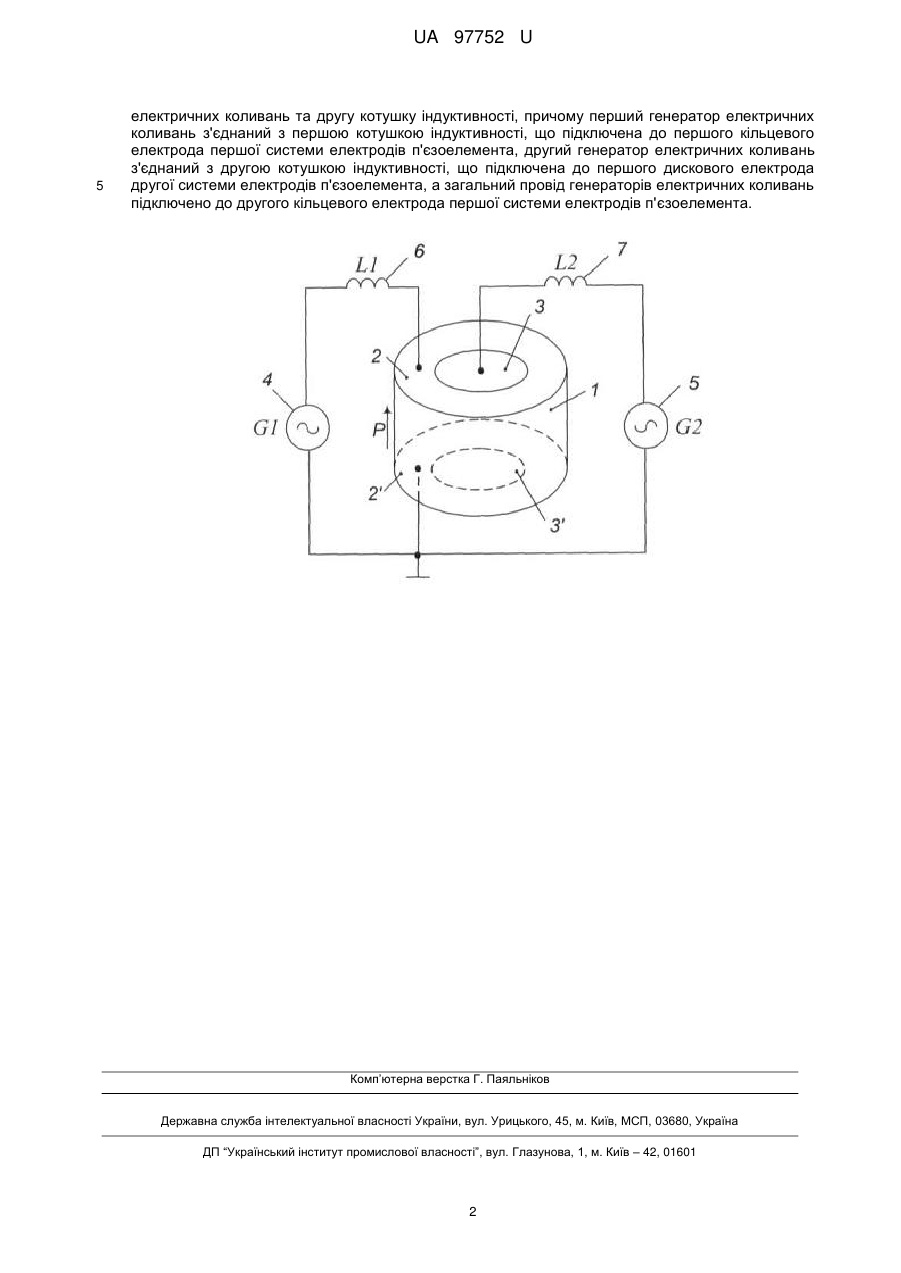

Реферат: Електроакустичний перетворювач містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань та котушку індуктивності. В перетворювач введено другий генератор електричних коливань та другу котушку індуктивності, причому перший генератор електричних коливань з'єднаний з першою котушкою індуктивності, що підключена до першого кільцевого електрода першої системи електродів п'єзоелемента, другий генератор електричних коливань з'єднаний з другою котушкою індуктивності, що підключена до першого дискового електрода другої системи електродів п'єзоелемента, а загальний провід генераторів електричних коливань підключено до другого кільцевого електрода першої системи електродів п'єзоелемента. UA 97752 U (54) ЕЛЕКТРОАКУСТИЧНИЙ ПЕРЕТВОРЮВАЧ UA 97752 U UA 97752 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до акустики і може бути використана в електроакустичних та гідроакустичних перетворювачах. Відомий електроакустичний перетворювач за патентом України № 67639, H04R 17/00 / Шарапов В.М. та ін., Бюл. № 4, 2012, який містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань та котушку індуктивності. Недоліком цього перетворювача є порівняно невисокий рівень вихідного звукового тиску. Відомий електроакустичний перетворювач за патентом України № 67640, H04R 17/00 / Шарапов В.М. та ін., Бюл. № 4, 2012, який містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань та котушку індуктивності. Недоліком цього перетворювача є порівняно невисокий рівень вихідного звукового тиску. Вказаний електроакустичний перетворювач найбільш близький до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного звукового тиску шляхом використання другого генератора електричних коливань та другої котушки індуктивності. Електроакустичний перетворювач містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань та котушку індуктивності. Електроакустичний перетворювач відрізняється тим, що в перетворювач введено другий генератор електричних коливань та другу котушку індуктивності, причому перший генератор електричних коливань з'єднаний з першою котушкою індуктивності, що підключена до першого кільцевого електрода першої системи електродів п'єзоелемента, другий генератор електричних коливань з'єднаний з другою котушкою індуктивності, що підключена до першого дискового електрода другої системи електродів п'єзоелемента, а загальний провід генераторів електричних коливань підключено до другого кільцевого електрода першої системи електродів п'єзоелемента. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного звукового тиску. Корисна модель пояснюється кресленням, де показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить дисковий п'єзоелемент 1 з двома системами електродів 2-2' та 3-3', які виконані у вигляді кілець 2 (2') та дисків 3 (3'), генератор електричних коливань 4 та котушку індуктивності 6. В перетворювач введено другий генератор електричних коливань 5 та другу котушку індуктивності 7, причому перший генератор електричних коливань 4 з'єднаний з першою котушкою індуктивності 6, що підключена до першого кільцевого електрода 2 першої системи електродів 2-2' п'єзоелемента 1, другий генератор електричних коливань 5 з'єднаний з другою котушкою індуктивності 7, що підключена до першого дискового електрода 3 другої системи електродів 3-3' п'єзоелемента 1, а загальний провід генераторів електричних коливань 4 та 5 підключено до другого кільцевого електрода 2' першої системи електродів 2-2' п'єзоелемента 1. Електроакустичний перетворювач працює наступним чином. При підключенні вхідного та загального проводів до джерела електричних коливань п'єзоелемент коливається. Як показали експерименти, використання другого генератора електричних коливань та другої котушки індуктивності, а також відповідного підключення електродів перетворювача дозволяє підвищити рівень вихідного звукового тиску. Приклад конкретного застосування. У конкретному випадку використовувалися п'єзоелемент у вигляді диску 050×1,2 мм із п'єзокераміки ЦТБС-3 та котушки з індуктивностями L1=0,123 Гн та L2=3,44 Гн. Використання схеми, яка зображена на кресленні, дозволило підвищити рівень вихідного звукового тиску перетворювача на 6 дБ порівняно з прототипом. При цьому рівень вихідного звукового тиску для запропонованого перетворювача при підключенні до генераторів з напругою Uген = 2 В склав 114 дБ. Для прототипу рівень вихідного звукового тиску склав 108 дБ. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Електроакустичний перетворювач, що містить дисковий п'єзоелемент з двома системами електродів, які виконані у вигляді кілець та дисків, генератор електричних коливань та котушку індуктивності, який відрізняється тим, що в перетворювач введено другий генератор 1 UA 97752 U 5 електричних коливань та другу котушку індуктивності, причому перший генератор електричних коливань з'єднаний з першою котушкою індуктивності, що підключена до першого кільцевого електрода першої системи електродів п'єзоелемента, другий генератор електричних коливань з'єднаний з другою котушкою індуктивності, що підключена до першого дискового електрода другої системи електродів п'єзоелемента, а загальний провід генераторів електричних коливань підключено до другого кільцевого електрода першої системи електродів п'єзоелемента. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
