Динамічний гасник коливань крана-перевантантажувача

Номер патенту: 99209

Опубліковано: 25.05.2015

Автори: Ярошенко Денис Сергійович, Макаров Андрій Віталійович

Завантажити PDF файл.

Формула / Реферат

Динамічний гасник коливань крана-перевантантажувача, що має масу та передачу у вигляді барабанів з гнучким елементом, який відрізняється тим, що він додатково обладнаний пружними елементами, закріпленими між об'єктом гасіння коливань і барабанами, при цьому вузол кріплення пружних елементів до барабанів виконаний з можливістю зміни відстані від точки їх закріплення до осі барабана, тим самим змінюючи налаштування гасника.

Текст

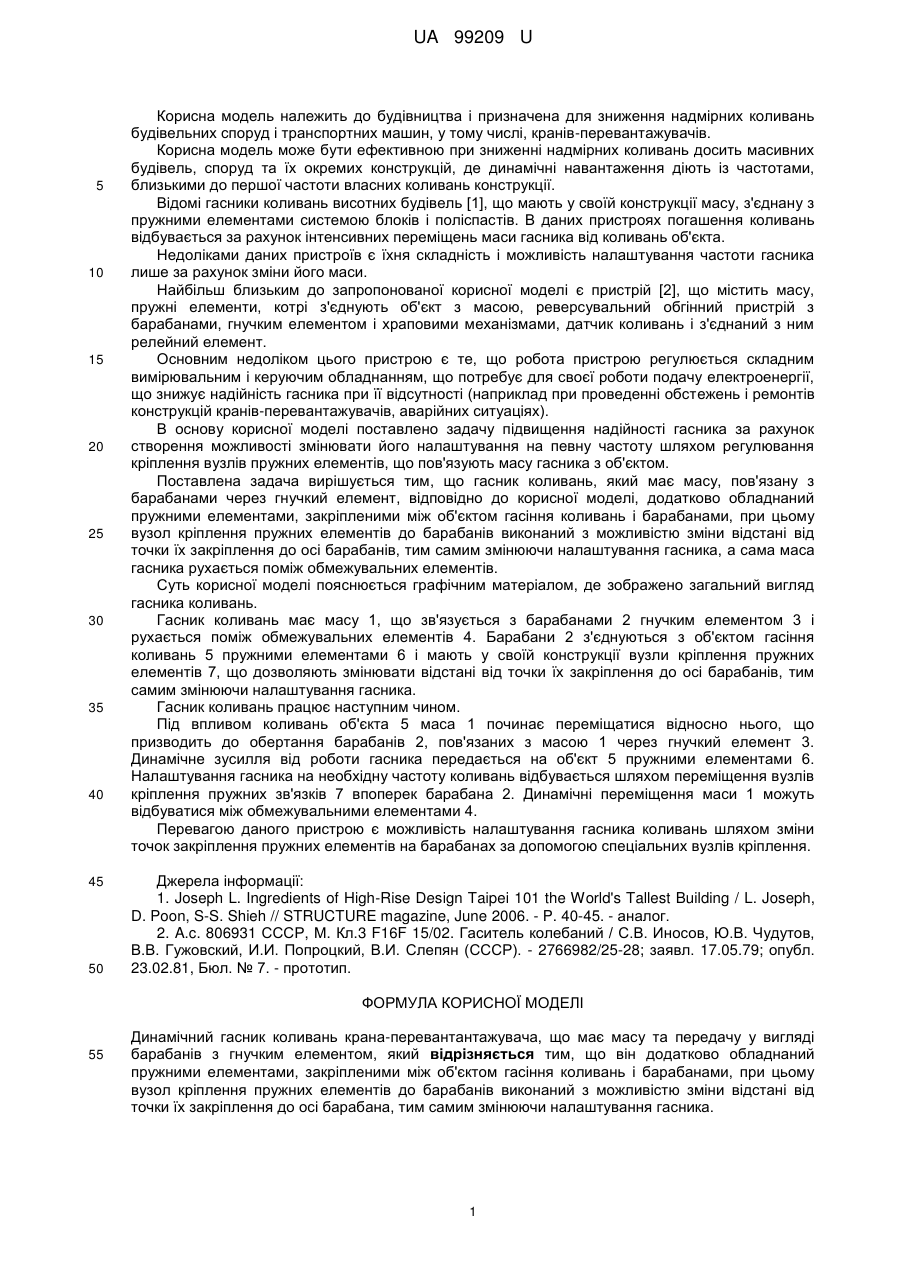

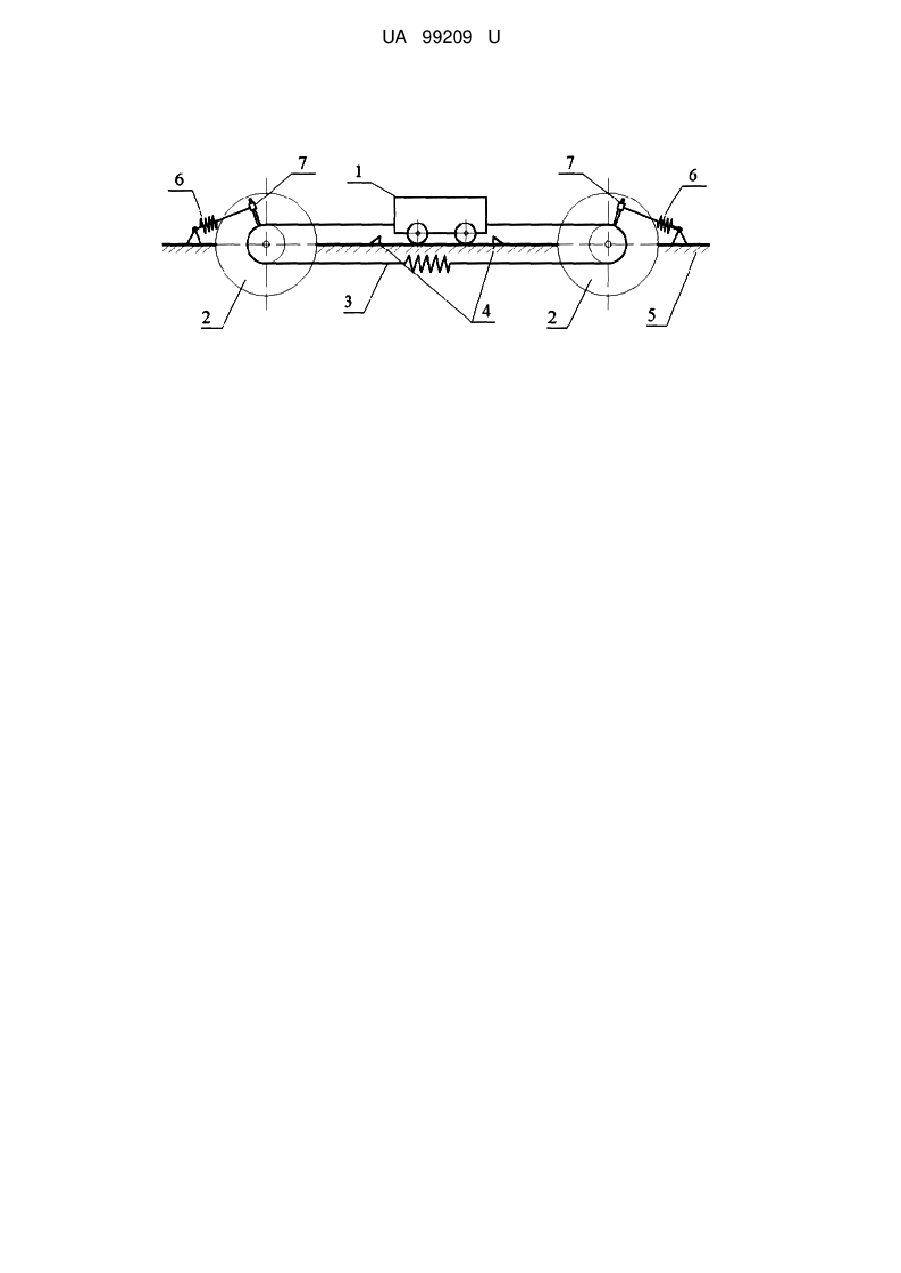

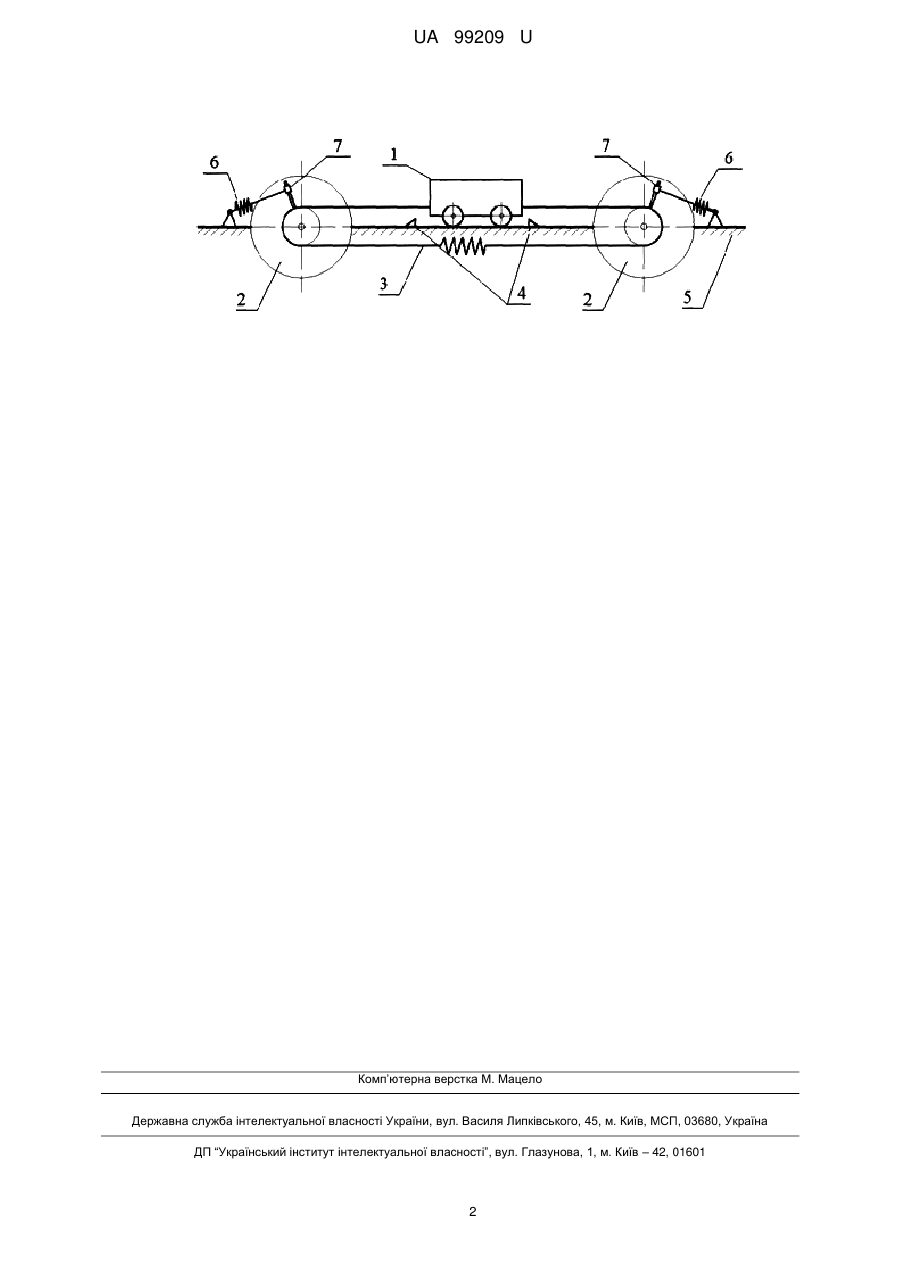

Реферат: Динамічний гасник коливань крана-перевантантажувача має масу та передачу у вигляді барабанів з гнучким елементом. Він додатково обладнаний пружними елементами, закріпленими між об'єктом гасіння коливань і барабанами. Вузол кріплення пружних елементів до барабанів виконаний з можливістю зміни відстані від точки їх закріплення до осі барабана, тим самим змінюючи налаштування гасника. UA 99209 U (54) ДИНАМІЧНИЙ ГАСНИК КОЛИВАНЬ КРАНА-ПЕРЕВАНТАНТАЖУВАЧА UA 99209 U UA 99209 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва і призначена для зниження надмірних коливань будівельних споруд і транспортних машин, у тому числі, кранів-перевантажувачів. Корисна модель може бути ефективною при зниженні надмірних коливань досить масивних будівель, споруд та їх окремих конструкцій, де динамічні навантаження діють із частотами, близькими до першої частоти власних коливань конструкції. Відомі гасники коливань висотних будівель [1], що мають у своїй конструкції масу, з'єднану з пружними елементами системою блоків і поліспастів. В даних пристроях погашення коливань відбувається за рахунок інтенсивних переміщень маси гасника від коливань об'єкта. Недоліками даних пристроїв є їхня складність і можливість налаштування частоти гасника лише за рахунок зміни його маси. Найбільш близьким до запропонованої корисної моделі є пристрій [2], що містить масу, пружні елементи, котрі з'єднують об'єкт з масою, реверсувальний обгінний пристрій з барабанами, гнучким елементом і храповими механізмами, датчик коливань і з'єднаний з ним релейний елемент. Основним недоліком цього пристрою є те, що робота пристрою регулюється складним вимірювальним і керуючим обладнанням, що потребує для своєї роботи подачу електроенергії, що знижує надійність гасника при її відсутності (наприклад при проведенні обстежень і ремонтів конструкцій кранів-перевантажувачів, аварійних ситуаціях). В основу корисної моделі поставлено задачу підвищення надійності гасника за рахунок створення можливості змінювати його налаштування на певну частоту шляхом регулювання кріплення вузлів пружних елементів, що пов'язують масу гасника з об'єктом. Поставлена задача вирішується тим, що гасник коливань, який має масу, пов'язану з барабанами через гнучкий елемент, відповідно до корисної моделі, додатково обладнаний пружними елементами, закріпленими між об'єктом гасіння коливань і барабанами, при цьому вузол кріплення пружних елементів до барабанів виконаний з можливістю зміни відстані від точки їх закріплення до осі барабанів, тим самим змінюючи налаштування гасника, а сама маса гасника рухається поміж обмежувальних елементів. Суть корисної моделі пояснюється графічним матеріалом, де зображено загальний вигляд гасника коливань. Гасник коливань має масу 1, що зв'язується з барабанами 2 гнучким елементом 3 і рухається поміж обмежувальних елементів 4. Барабани 2 з'єднуються з об'єктом гасіння коливань 5 пружними елементами 6 і мають у своїй конструкції вузли кріплення пружних елементів 7, що дозволяють змінювати відстані від точки їх закріплення до осі барабанів, тим самим змінюючи налаштування гасника. Гасник коливань працює наступним чином. Під впливом коливань об'єкта 5 маса 1 починає переміщатися відносно нього, що призводить до обертання барабанів 2, пов'язаних з масою 1 через гнучкий елемент 3. Динамічне зусилля від роботи гасника передається на об'єкт 5 пружними елементами 6. Налаштування гасника на необхідну частоту коливань відбувається шляхом переміщення вузлів кріплення пружних зв'язків 7 впоперек барабана 2. Динамічні переміщення маси 1 можуть відбуватися між обмежувальними елементами 4. Перевагою даного пристрою є можливість налаштування гасника коливань шляхом зміни точок закріплення пружних елементів на барабанах за допомогою спеціальних вузлів кріплення. Джерела інформації: 1. Joseph L. Ingredients of High-Rise Design Taipei 101 the World's Tallest Building / L. Joseph, D. Poon, S-S. Shieh // STRUCTURE magazine, June 2006. - P. 40-45. - аналог. 2. A.c. 806931 СССР, М. Кл.3 F16F 15/02. Гаситель колебаний / С.В. Иносов, Ю.В. Чудутов, В.В. Гужовский, И.И. Попроцкий, В.И. Слепян (СССР). - 2766982/25-28; заявл. 17.05.79; опубл. 23.02.81, Бюл. № 7. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Динамічний гасник коливань крана-перевантантажувача, що має масу та передачу у вигляді барабанів з гнучким елементом, який відрізняється тим, що він додатково обладнаний пружними елементами, закріпленими між об'єктом гасіння коливань і барабанами, при цьому вузол кріплення пружних елементів до барабанів виконаний з можливістю зміни відстані від точки їх закріплення до осі барабана, тим самим змінюючи налаштування гасника. 1 UA 99209 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Yaroshenko Denys Sergiiovych

Автори російською

Ярошенко Денис Сергеевич

МПК / Мітки

МПК: F16F 7/10

Мітки: коливань, динамічний, гасник, крана-перевантантажувача
