Пристрій для опріснювання води

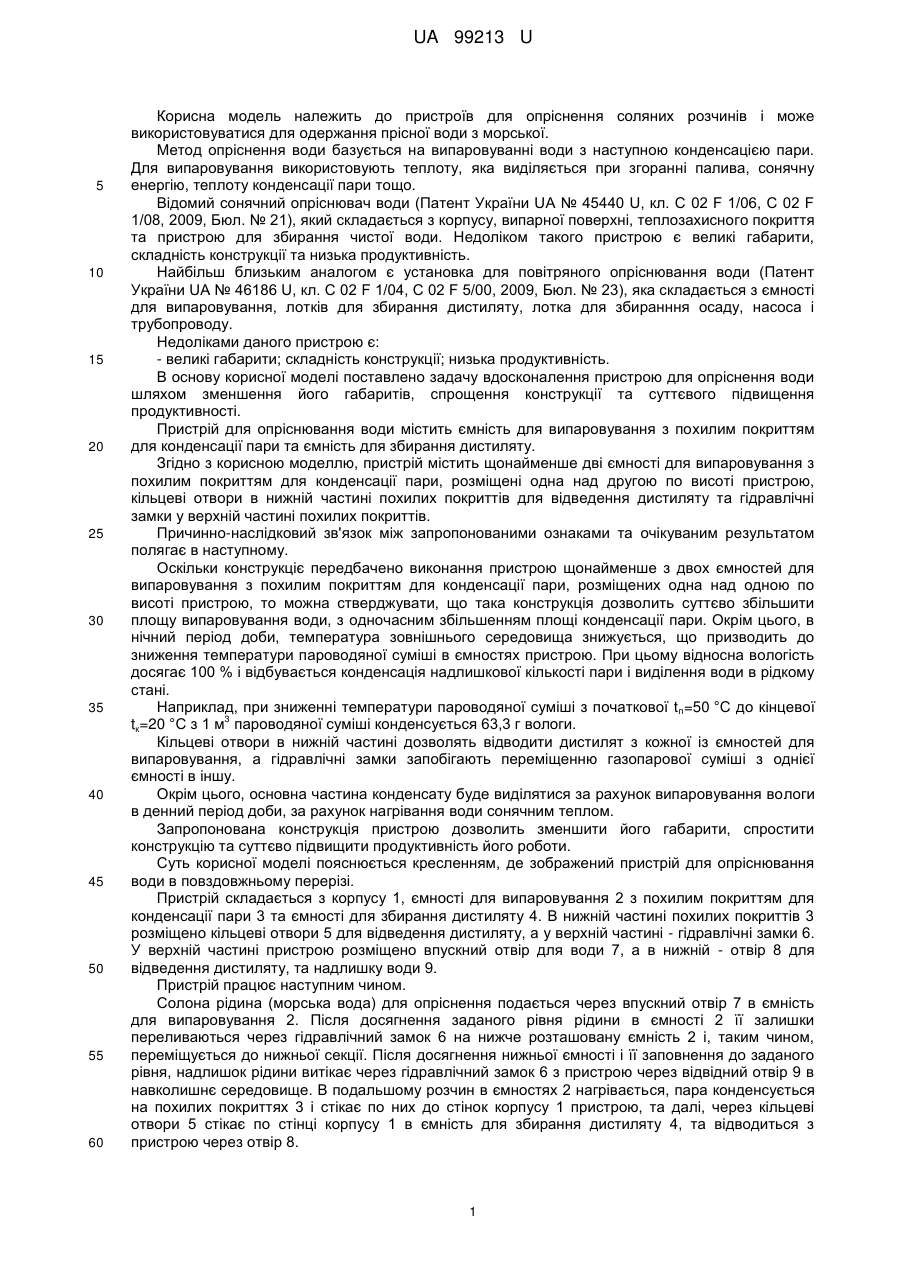

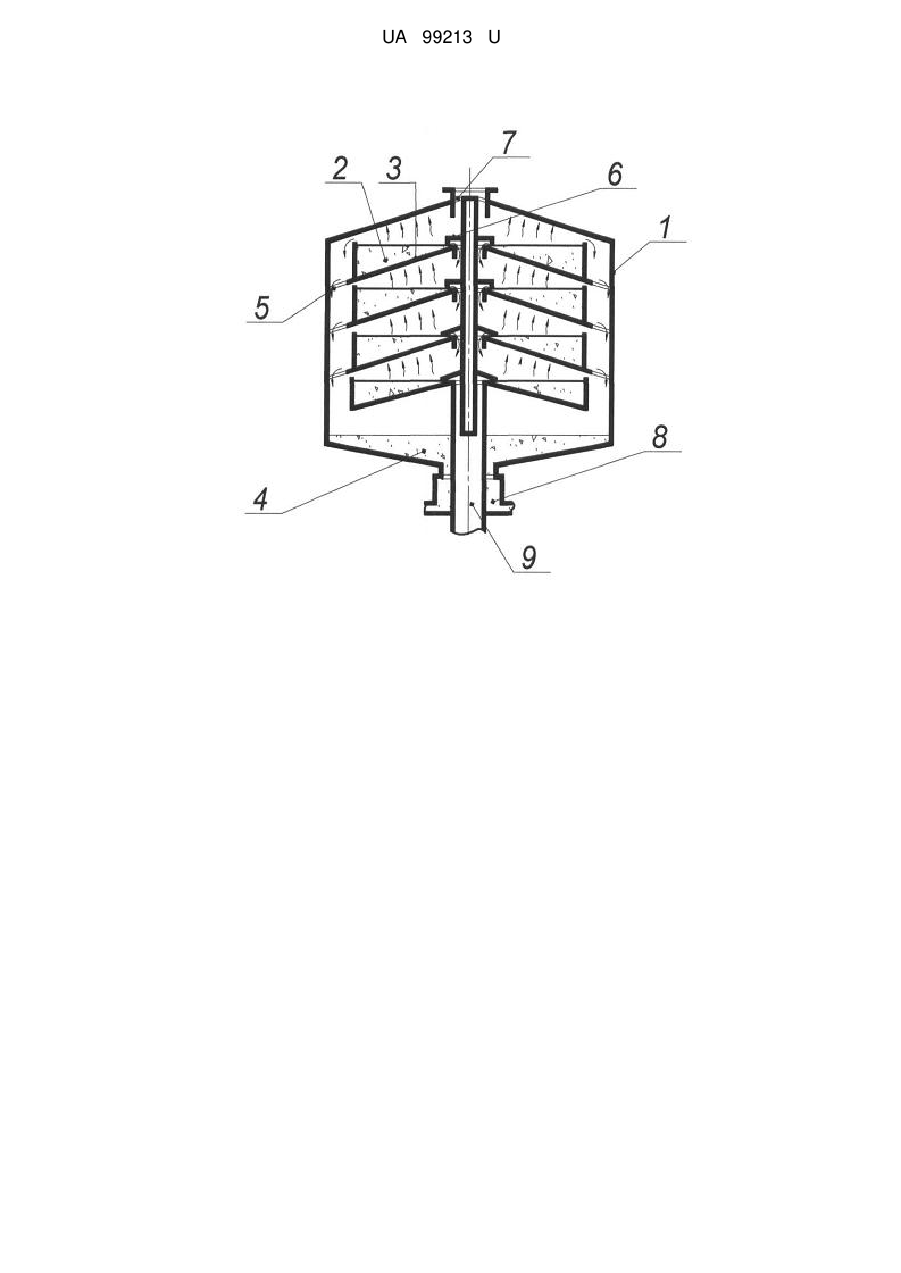

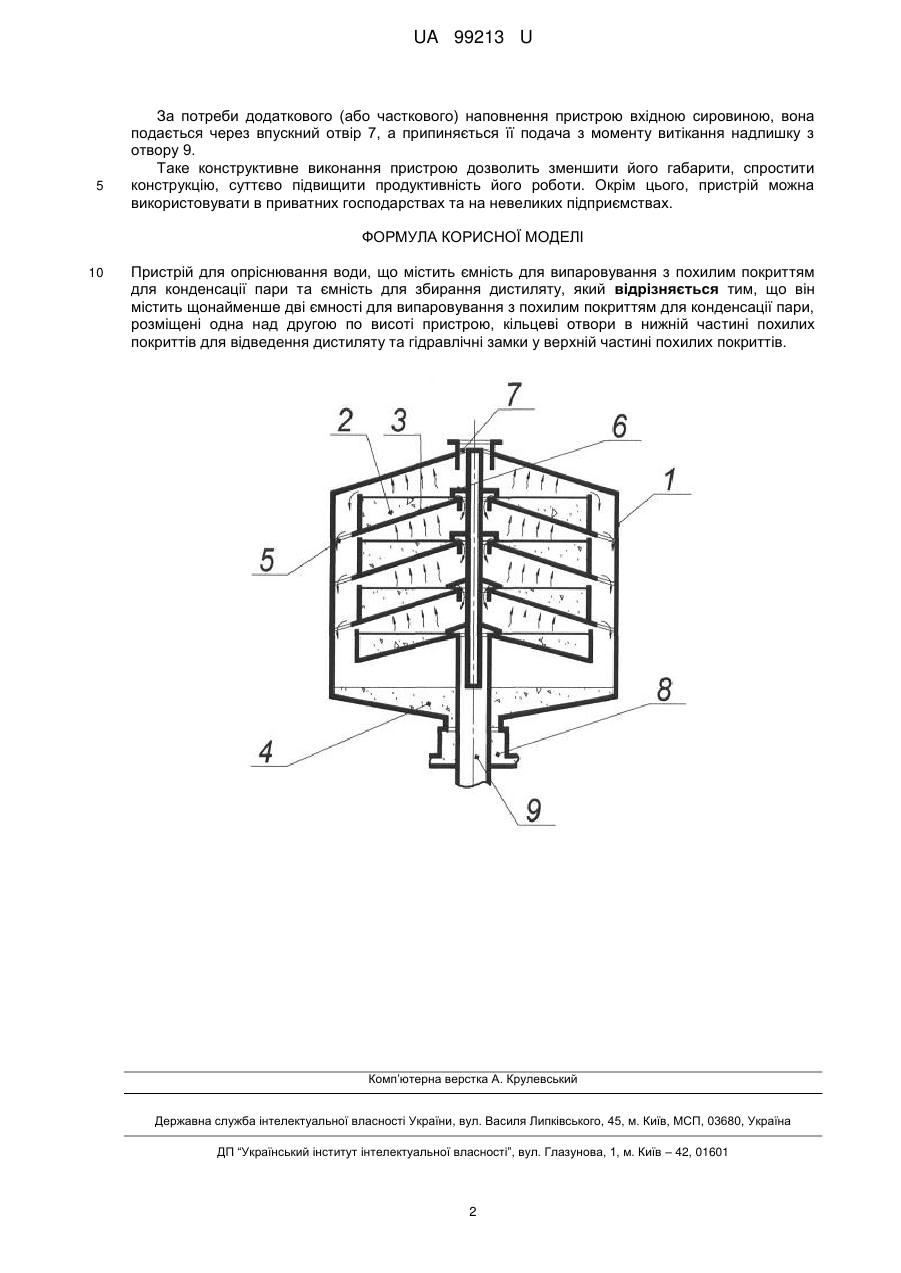

Реферат: Пристрій для опріснювання води містить ємність для випаровування з похилим покриттям для конденсації пари та ємність для збирання дистиляту. Містить щонайменше дві ємності для випаровування з похилим покриттям для конденсації пари, розміщені одна над другою по висоті пристрою, кільцеві отвори в нижній частині похилих покриттів для відведення дистиляту та гідравлічні замки у верхній частині похилих покриттів. UA 99213 U (12) UA 99213 U UA 99213 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для опріснення соляних розчинів і може використовуватися для одержання прісної води з морської. Метод опріснення води базується на випаровуванні води з наступною конденсацією пари. Для випаровування використовують теплоту, яка виділяється при згоранні палива, сонячну енергію, теплоту конденсації пари тощо. Відомий сонячний опріснювач води (Патент України UA № 45440 U, кл. С 02 F 1/06, С 02 F 1/08, 2009, Бюл. № 21), який складається з корпусу, випарної поверхні, теплозахисного покриття та пристрою для збирання чистої води. Недоліком такого пристрою є великі габарити, складність конструкції та низька продуктивність. Найбільш близьким аналогом є установка для повітряного опріснювання води (Патент України UA № 46186 U, кл. С 02 F 1/04, С 02 F 5/00, 2009, Бюл. № 23), яка складається з ємності для випаровування, лотків для збирання дистиляту, лотка для збиранння осаду, насоса і трубопроводу. Недоліками даного пристрою є: - великі габарити; складність конструкції; низька продуктивність. В основу корисної моделі поставлено задачу вдосконалення пристрою для опріснення води шляхом зменшення його габаритів, спрощення конструкції та суттєвого підвищення продуктивності. Пристрій для опріснювання води містить ємність для випаровування з похилим покриттям для конденсації пари та ємність для збирання дистиляту. Згідно з корисною моделлю, пристрій містить щонайменше дві ємності для випаровування з похилим покриттям для конденсації пари, розміщені одна над другою по висоті пристрою, кільцеві отвори в нижній частині похилих покриттів для відведення дистиляту та гідравлічні замки у верхній частині похилих покриттів. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкціє передбачено виконання пристрою щонайменше з двох ємностей для випаровування з похилим покриттям для конденсації пари, розміщених одна над одною по висоті пристрою, то можна стверджувати, що така конструкція дозволить суттєво збільшити площу випаровування води, з одночасним збільшенням площі конденсації пари. Окрім цього, в нічний період доби, температура зовнішнього середовища знижується, що призводить до зниження температури пароводяної суміші в ємностях пристрою. При цьому відносна вологість досягає 100 % і відбувається конденсація надлишкової кількості пари і виділення води в рідкому стані. Наприклад, при зниженні температури пароводяної суміші з початкової t п=50 °C до кінцевої 3 tк=20 °C з 1 м пароводяної суміші конденсується 63,3 г вологи. Кільцеві отвори в нижній частині дозволять відводити дистилят з кожної із ємностей для випаровування, а гідравлічні замки запобігають переміщенню газопарової суміші з однієї ємності в іншу. Окрім цього, основна частина конденсату буде виділятися за рахунок випаровування вологи в денний період доби, за рахунок нагрівання води сонячним теплом. Запропонована конструкція пристрою дозволить зменшити його габарити, спростити конструкцію та суттєво підвищити продуктивність його роботи. Суть корисної моделі пояснюється кресленням, де зображений пристрій для опріснювання води в повздовжньому перерізі. Пристрій складається з корпусу 1, ємності для випаровування 2 з похилим покриттям для конденсації пари 3 та ємності для збирання дистиляту 4. В нижній частині похилих покриттів 3 розміщено кільцеві отвори 5 для відведення дистиляту, а у верхній частині - гідравлічні замки 6. У верхній частині пристрою розміщено впускний отвір для води 7, а в нижній - отвір 8 для відведення дистиляту, та надлишку води 9. Пристрій працює наступним чином. Солона рідина (морська вода) для опріснення подається через впускний отвір 7 в ємність для випаровування 2. Після досягнення заданого рівня рідини в ємності 2 її залишки переливаються через гідравлічний замок 6 на нижче розташовану ємність 2 і, таким чином, переміщується до нижньої секції. Після досягнення нижньої ємності і її заповнення до заданого рівня, надлишок рідини витікає через гідравлічний замок 6 з пристрою через відвідний отвір 9 в навколишнє середовище. В подальшому розчин в ємностях 2 нагрівається, пара конденсується на похилих покриттях 3 і стікає по них до стінок корпусу 1 пристрою, та далі, через кільцеві отвори 5 стікає по стінці корпусу 1 в ємність для збирання дистиляту 4, та відводиться з пристрою через отвір 8. 1 UA 99213 U 5 За потреби додаткового (або часткового) наповнення пристрою вхідною сировиною, вона подається через впускний отвір 7, а припиняється її подача з моменту витікання надлишку з отвору 9. Таке конструктивне виконання пристрою дозволить зменшити його габарити, спростити конструкцію, суттєво підвищити продуктивність його роботи. Окрім цього, пристрій можна використовувати в приватних господарствах та на невеликих підприємствах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для опріснювання води, що містить ємність для випаровування з похилим покриттям для конденсації пари та ємність для збирання дистиляту, який відрізняється тим, що він містить щонайменше дві ємності для випаровування з похилим покриттям для конденсації пари, розміщені одна над другою по висоті пристрою, кільцеві отвори в нижній частині похилих покриттів для відведення дистиляту та гідравлічні замки у верхній частині похилих покриттів. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
