Установка для повітряного опріснювання води

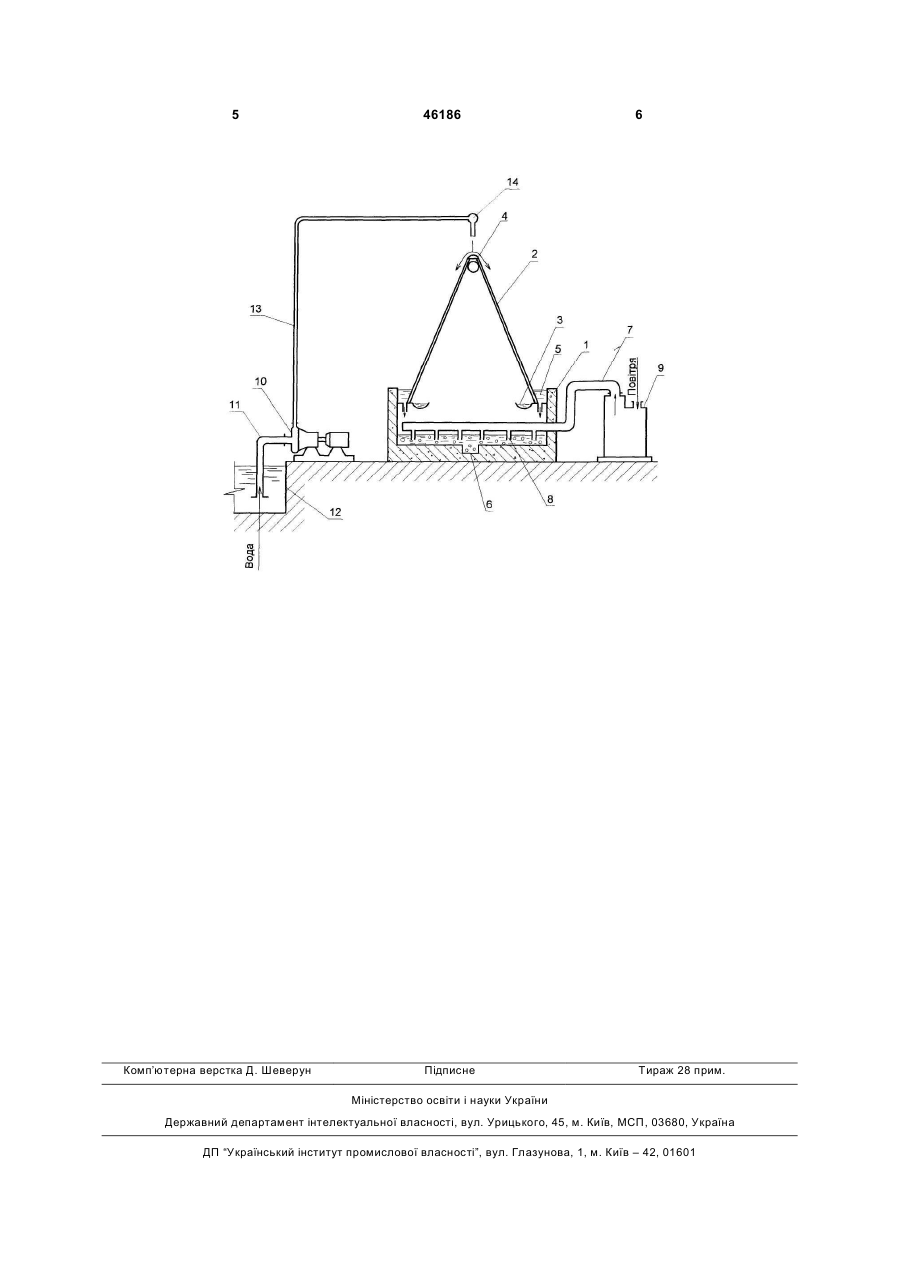

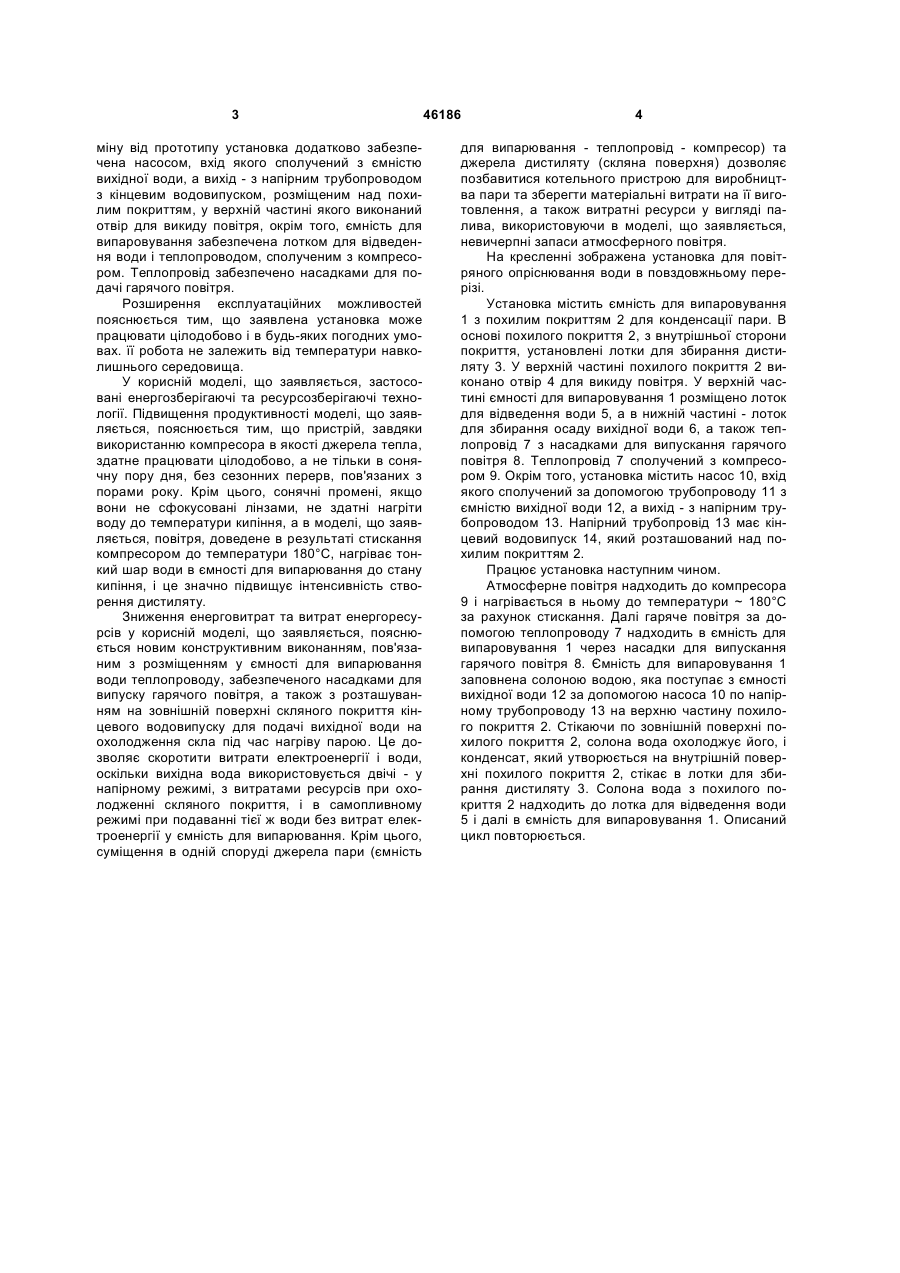

Установка для повітряного опріснювання води, що містить ємність для випаровування з похилим покриттям для конденсації пари, лотки для збирання дистиляту, розташовані в основі похило 3 міну від прототипу установка додатково забезпечена насосом, вхід якого сполучений з ємністю вихідної води, а вихід - з напірним трубопроводом з кінцевим водовипуском, розміщеним над похилим покриттям, у верхній частині якого виконаний отвір для викиду повітря, окрім того, ємність для випаровування забезпечена лотком для відведення води і теплопроводом, сполученим з компресором. Теплопровід забезпечено насадками для подачі гарячого повітря. Розширення експлуатаційних можливостей пояснюється тим, що заявлена установка може працювати цілодобово і в будь-яких погодних умовах. її робота не залежить від температури навколишнього середовища. У корисній моделі, що заявляється, застосовані енергозберігаючі та ресурсозберігаючі технології. Підвищення продуктивності моделі, що заявляється, пояснюється тим, що пристрій, завдяки використанню компресора в якості джерела тепла, здатне працювати цілодобово, а не тільки в сонячну пору дня, без сезонних перерв, пов'язаних з порами року. Крім цього, сонячні промені, якщо вони не сфокусовані лінзами, не здатні нагріти воду до температури кипіння, а в моделі, що заявляється, повітря, доведене в результаті стискання компресором до температури 180°С, нагріває тонкий шар води в ємності для випарювання до стану кипіння, і це значно підвищує інтенсивність створення дистиляту. Зниження енерговитрат та витрат енергоресурсів у корисній моделі, що заявляється, пояснюється новим конструктивним виконанням, пов'язаним з розміщенням у ємності для випарювання води теплопроводу, забезпеченого насадками для випуску гарячого повітря, а також з розташуванням на зовнішній поверхні скляного покриття кінцевого водовипуску для подачі вихідної води на охолодження скла під час нагріву парою. Це дозволяє скоротити витрати електроенергії і води, оскільки вихідна вода використовується двічі - у напірному режимі, з витратами ресурсів при охолодженні скляного покриття, і в самопливному режимі при подаванні тієї ж води без витрат електроенергії у ємність для випарювання. Крім цього, суміщення в одній споруді джерела пари (ємність 46186 4 для випарювання - теплопровід - компресор) та джерела дистиляту (скляна поверхня) дозволяє позбавитися котельного пристрою для виробництва пари та зберегти матеріальні витрати на її виготовлення, а також витратні ресурси у вигляді палива, використовуючи в моделі, що заявляється, невичерпні запаси атмосферного повітря. На кресленні зображена установка для повітряного опріснювання води в повздовжньому перерізі. Установка містить ємність для випаровування 1 з похилим покриттям 2 для конденсації пари. В основі похилого покриття 2, з внутрішньої сторони покриття, установлені лотки для збирання дистиляту 3. У верхній частині похилого покриття 2 виконано отвір 4 для викиду повітря. У верхній частині ємності для випаровування 1 розміщено лоток для відведення води 5, а в нижній частині - лоток для збирання осаду вихідної води 6, а також теплопровід 7 з насадками для випускання гарячого повітря 8. Теплопровід 7 сполучений з компресором 9. Окрім того, установка містить насос 10, вхід якого сполучений за допомогою трубопроводу 11 з ємністю вихідної води 12, а вихід - з напірним трубопроводом 13. Напірний трубопровід 13 має кінцевий водовипуск 14, який розташований над похилим покриттям 2. Працює установка наступним чином. Атмосферне повітря надходить до компресора 9 і нагрівається в ньому до температури ~ 180°С за рахунок стискання. Далі гаряче повітря за допомогою теплопроводу 7 надходить в ємність для випаровування 1 через насадки для випускання гарячого повітря 8. Ємність для випаровування 1 заповнена солоною водою, яка поступає з ємності вихідної води 12 за допомогою насоса 10 по напірному трубопроводу 13 на верхню частину похилого покриття 2. Стікаючи по зовнішній поверхні похилого покриття 2, солона вода охолоджує його, і конденсат, який утворюється на внутрішній поверхні похилого покриття 2, стікає в лотки для збирання дистиляту 3. Солона вода з похилого покриття 2 надходить до лотка для відведення води 5 і далі в ємність для випаровування 1. Описаний цикл повторюється. 5 Комп’ютерна верстка Д. Шеверун 46186 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Українськийінститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
