Пристрій для випаровування талої води в побутовому холодильнику

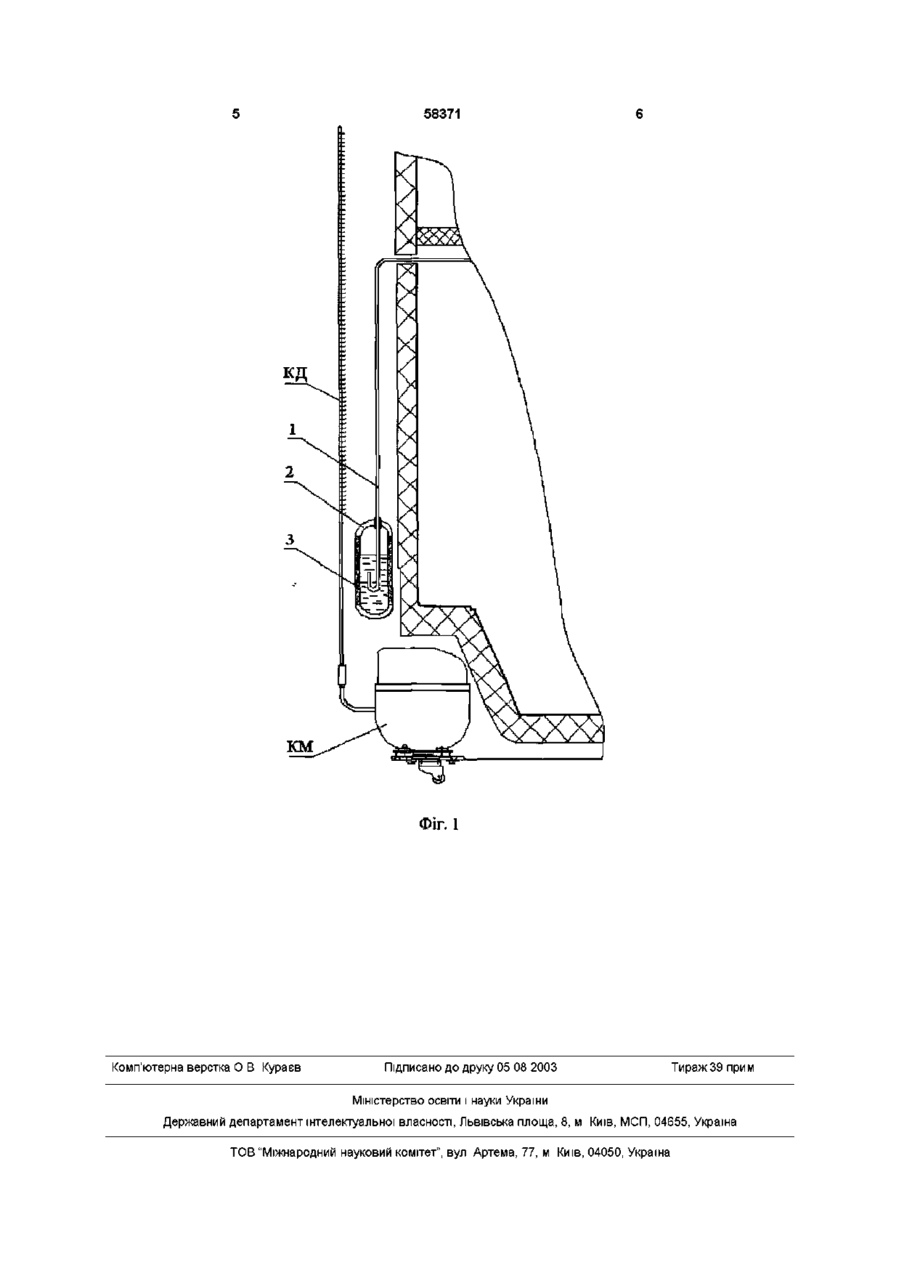

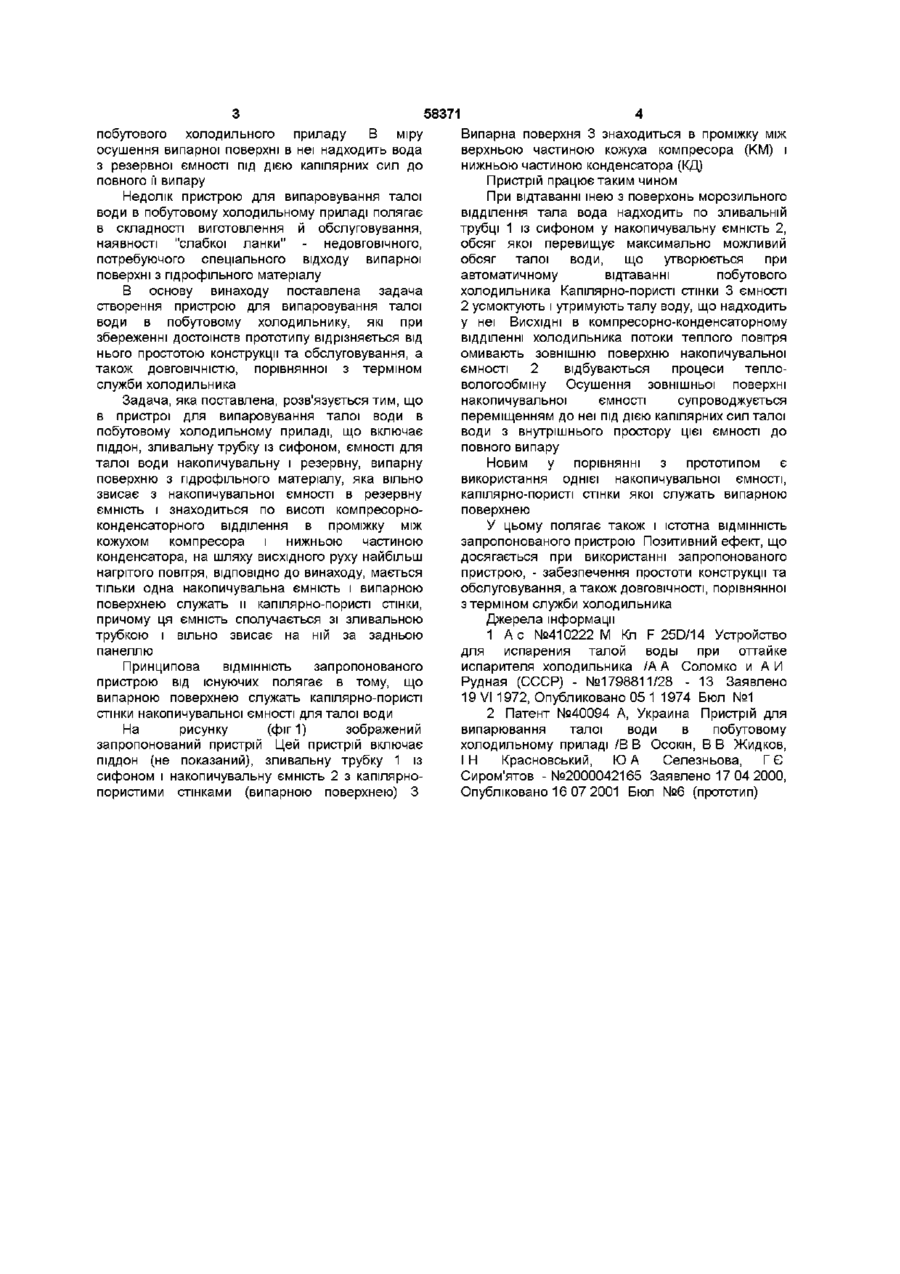

Пристрій для випаровування талої води в побутовому холодильнику, що включає піддон, зливальну трубку із сифоном, ємності для талої води - накопичувальну і резервну, випарну поверхню з гідрофільного матеріалу, яка вільно звисає з накопичувальної ємності в резервну ємність і знаходиться по висоті компресорноконденсаторного відділення в проміжку між кожухом компресора і нижньою частиною конденсатора, на шляху висхідного руху найбільш нагрітого повітря, який відрізняється тим, що в ньому є тільки одна накопичувальна ємність і випарною поверхнею служать її капілярно-пористі стінки, причому ця ємність сполучається зі зливальною трубкою і вільно звисає на ній за задньою панеллю Винахід відноситься до області холодильної техніки, а саме до пристосувань для випаровування талої води при відтаванні поверхонь низькотемпературного відділення холодильників побутового призначення Відомий пристрій для випаровування талої води при відтаванні випарника холодильника [1], що включає піддон, зливальну трубку із сифоном, ємність для збору талої води, відсосувач води, виконаний з гідрофільного матеріалу, край якого занурений у ємність для збору талої води, "розвинуту поверхню", закріплену на держаку і розміщену над кожухом компресора Однак відомий пристрій не забезпечує повне використання тепловиділення в компресорноконденсаторному відділенні побутового холодильника для видалення вологи з "розвинутої поверхні" через обмеження розмірів и держаком, погіршує його теплоенергетичні характеристики внаслідок створення нею і держаком опору природному висхідному руху нагрітого кожухом компресора повітря, не виключає стікання з "розвинутої поверхні" води на кожух компресора, електричне рознімання і пускозахисне реле, що неприпустимо за діючими правилами електробезпеки прийняте як прототип Цей пристрій містить піддон, зливальну трубку із сифоном, ємності для талої води накопичувальну і резервну, випарну поверхню з гідрофільного матеріалу, що вільно звисає з накопичувальної ємності в резервну ємність і знаходиться по висоті компресорноконденсаторного відділення в проміжку між кожухом компресора і нижньою частиною конденсатора, на шляху висхідного руху найбільш нагрітого повітря Цей пристрій працює таким чином При відтаванні шею з поверхонь морозильного відділення потала вода надходить по зливальній трубці із сифоном у накопичувальну ємність Вільний кінець випарної поверхні з гідрофільного матеріалу, що стикається з донною частиною накопичувальної ємності, усмоктує талу воду, яка знаходиться в ній Під дією капілярних сил випарна поверхня наповняється вологою Найбільш близьким за технічною сутністю є пристрій для випаровування талої води в побутовому холодильному приладі [2], що ВИСХІДНІ В компресорно-конденсаторному відділенні холодильника потоки теплого повітря омивають цю поверхню відбуваються процеси тепло-вологообміну Якщо інтенсивність подачі талої води в накопичувальну ємність і на випарну поверхню перевищить інтенсивність її випару, то надлишок вологи надійде під дією капілярних і гравітаційних сил у резервну ємність Обсяг накопичувальної і резервної ємностей перевищує максимально можливий обсяг талої води, що утворюється при автоматичному відтаванні СО 00 Ю 58371 побутового холодильного приладу В міру осушення випарної поверхні в неї надходить вода з резервної ємності під дією капілярних сил до повного їївипару Недолік пристрою для випаровування талої води в побутовому холодильному приладі полягає в складності виготовлення й обслуговування, наявності "слабкої ланки" - недовговічного, потребуючого спеціального відходу випарної поверхні з гідрофільного матеріалу В основу винаходу поставлена задача створення пристрою для випаровування талої води в побутовому холодильнику, які при збереженні достоїнств прототипу відрізняється від нього простотою конструкції та обслуговування, а також ДОВГОВІЧНІСТЮ, порівнянної з терміном служби холодильника Задача, яка поставлена, розв'язується тим, що в пристрої для випаровування талої води в побутовому холодильному приладі, що включає піддон, зливальну трубку із сифоном, ємності для талої води накопичувальну і резервну, випарну поверхню з гідрофільного матеріалу, яка вільно звисає з накопичувальної ємності в резервну ємність і знаходиться по висоті компресорноконденсаторного відділення в проміжку між кожухом компресора і нижньою частиною конденсатора, на шляху висхідного руху найбільш нагрітого повітря, ВІДПОВІДНО ДО винаходу, мається тільки одна накопичувальна ємність і випарною поверхнею служать и капілярно-пористі стінки, причому ця ємність сполучається зі зливальною трубкою і вільно звисає на ній за задньою панеллю Принципова ВІДМІННІСТЬ запропонованого пристрою від існуючих полягає в тому, що випарною поверхнею служать капілярно-пористі стінки накопичувальної ємності для талої води На рисунку (фіг 1) зображений запропонований пристрій Цей пристрій включає піддон (не показаний), зливальну трубку 1 із сифоном і накопичувальну ємність 2 з капілярнопористими стінками (випарною поверхнею) З Випарна поверхня 3 знаходиться в проміжку між верхньою частиною кожуха компресора (KM) і нижньою частиною конденсатора (КД) Пристрій працює таким чином При відтаванні шею з поверхонь морозильного відділення тала вода надходить по зливальній трубці 1 із сифоном у накопичувальну ємність 2, обсяг якої перевищує максимально можливий обсяг талої води, що утворюється при автоматичному відтаванні побутового холодильника Капілярно-пористі стінки 3 ємності 2 усмоктують і утримують талу воду, що надходить у неї ВИСХІДНІ В компресорно-конденсаторному відділенні холодильника потоки теплого повітря омивають зовнішню поверхню накопичувальної ємності 2 відбуваються процеси тепловологообміну Осушення зовнішньої поверхні накопичувальної ємності супроводжується переміщенням до неї під дією капілярних сил талої води з внутрішнього простору цієї ємності до повного випару Новим у порівнянні з прототипом є використання однієї накопичувальної ємності, капілярно-пористі стінки якої служать випарною поверхнею У цьому полягає також і істотна ВІДМІННІСТЬ запропонованого пристрою Позитивний ефект, що досягається при використанні запропонованого пристрою, - забезпечення простоти конструкції та обслуговування, а також ДОВГОВІЧНОСТІ, порівнянної 3 терміном служби холодильника Джерела інформації 1 А с №410222 М Кп F 25D/14 Устройство для испарения талой воды при оттайке испарителя холодильника /А А Соломко и А И Рудная (СССР) - №1798811/28 - 13 Заявлено 19 VI 1972, Опубликовано 05 1 1974 Бюл №1 2 Патент №40094 А, Украина Пристрій для випарювання талої води в побутовому холодильному приладі /В В Осокін, В В Жидков, IН Красновський, Ю А Селезньова, ГЄ Сиром'ятов -№2000042165 Заявлено 17 04 2000, Опубліковано 16 07 2001 Бюл №6 (прототип) 58371 ФІГ. 1 Комп'ютерна верстка О В Кураєв Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
