Електровідцентровий насос для видобування нафти

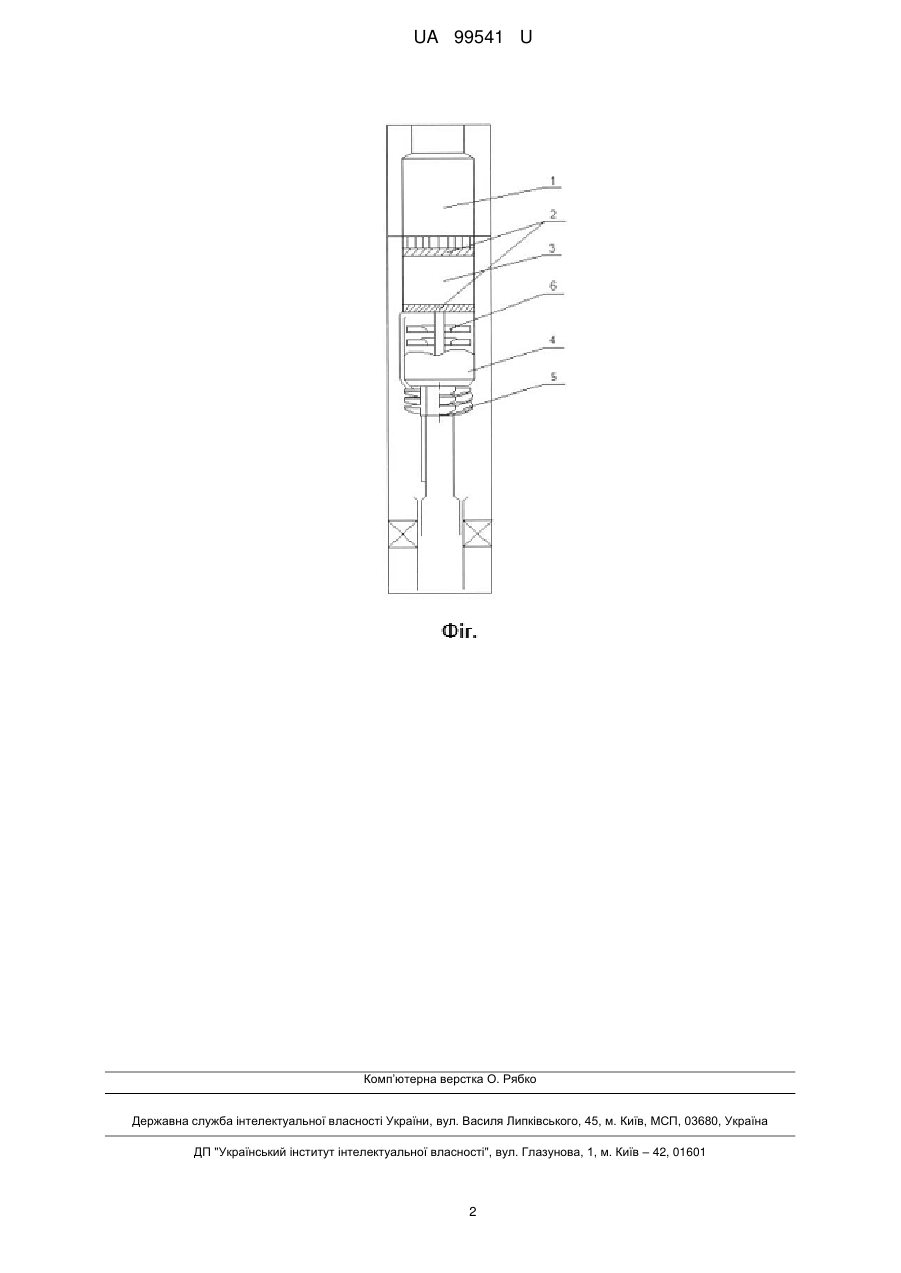

Реферат: Електровідцентровий насос включає в себе відцентровий насос з занурювальним електродвигуном, додаткову нижню секцію насоса з приводом від занурюваного електродвигуна та гідрозахист двигуна. В ньому встановлено шнек з обмеженою кількістю лопаток, а саме до трьох, які, обертаючись разом з робочим колесом, створюють підпір на вході в робоче колесо. UA 99541 U (54) ЕЛЕКТРОВІДЦЕНТРОВИЙ НАСОС ДЛЯ ВИДОБУВАННЯ НАФТИ UA 99541 U UA 99541 U 5 10 15 20 25 30 35 Запропонована корисна модель належить до нафтової промисловості і може бути використана для одночасного розділення видобування нафти і закачування води в обводнених свердловинах. Відомий "Спосіб зменшення кавітації в гідравлічних машинах" (RU заявка № 2010147644, МПК F04D29/66, опубл. 27.05.2012), призначений для захисту гідравлічних машин від кавітаційного руйнування, обмежуючий причини виникнення кавітації і реалізується шляхом виникнення на вході машин водоповітряної емульсії, що сприяє уповільненню різких коливань тиску в гідравлічному тракті цих машин і перешкоджає утворенню швидкого зникнення кавітаційних каверн. Недоліком аналога є вплив водоповітряної емульсії на роботу двигуна гідравлічних машин, який при цьому не враховується. Найбільш близьким по технічній суті і досягуваному ефекту є установка електровідцентрового насоса для видобування нафти та закачування води в пласт (патент RU 2492320, МПК Е21В43/40, опубл. 10.09.2013), яка включає в себе відцентровий насос з занурювальним електродвигуном, додаткову нижню секцію насоса з приводом від занурюваного двигуна, гідрозахист двигуна. Недоліком цієї установки є значні кавітаційні процеси, які виникають під час роботи. В основу корисної моделі поставлено задачу зменшення кавітаційного процесу в двигуні електровідцентрового насоса шляхом встановлення шнека з обмеженою кількістю лопаток, а саме до трьох, які, обертаючись разом з робочим колесом, створюють підпір на вході в робоче колесо, що зменшує кавітаційний ефект. Поставлена задача вирішується тим, що в електровідцентровому насосі, що включає в себе відцентровий насос з занурювальним електродвигуном, додаткову нижню секцію насоса з приводом від занурюваного електродвигуна та гідрозахист двигуна. Новим є встановлення шнека з обмеженою кількістю лопаток, а саме до трьох, які, обертаючись разом з робочим колесом, створюють підпір на вході в робоче колесо. На кресл. зображено пристрій електровідцентрового насоса зі шнеком. Установка, що зображена на кресл., складається з електровідцентрового насоса 1, гідрозахисту 2, занурювального електродвигуна 3, додаткової секції 4, шнека 5, який, обертаючись разом з робочим колесом 6, створює підпір на вході в робоче колесо. Електровідцентровий насос для видобування нафти працює наступним чином. Занурювальний електродвигун 3 обертає робоче колесо 6 і шнек 5. При обертанні шнека 5 відбувається захоплення нафти, що приводить до створення надлишкового тиску, який, в свою чергу, створює підпір робочого колеса 6. Гідрозахист 2 забезпечує ізоляцію занурювального електродвигуна 3. Зменшення кавітаційних явищ в процесі роботи електровідцентрового насоса для видобування нафти забезпечується збільшенням тиску на робоче колесо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Електровідцентровий насос, що включає в себе відцентровий насос з занурювальним електродвигуном, додаткову нижню секцію насоса з приводом від занурюваного електродвигуна та гідрозахист двигуна, який відрізняється тим, що в ньому встановлено шнек з обмеженою кількістю лопаток, а саме до трьох, які, обертаючись разом з робочим колесом, створюють підпір на вході в робоче колесо. 1 UA 99541 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
