Хвильова енергетична установка

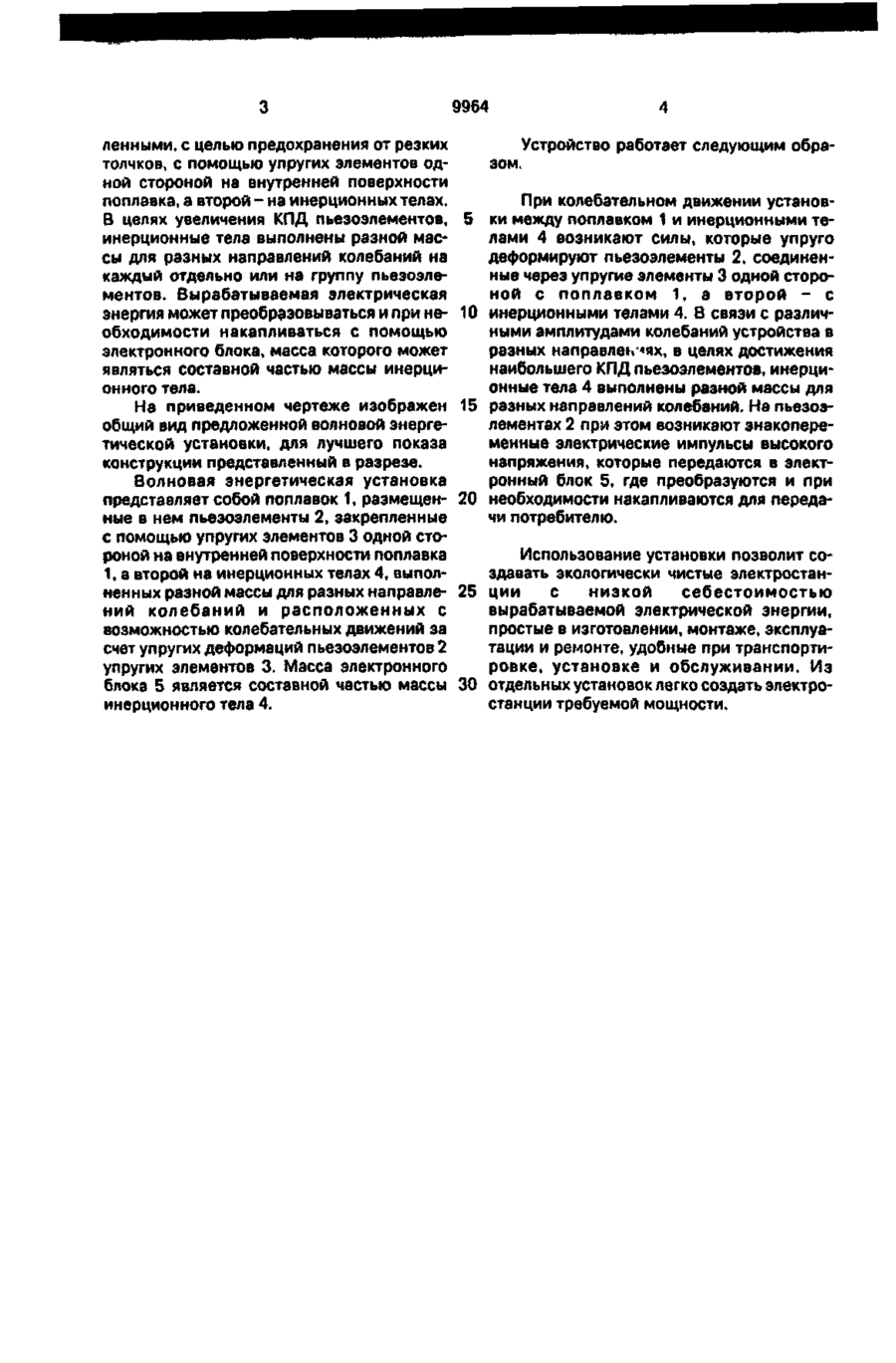

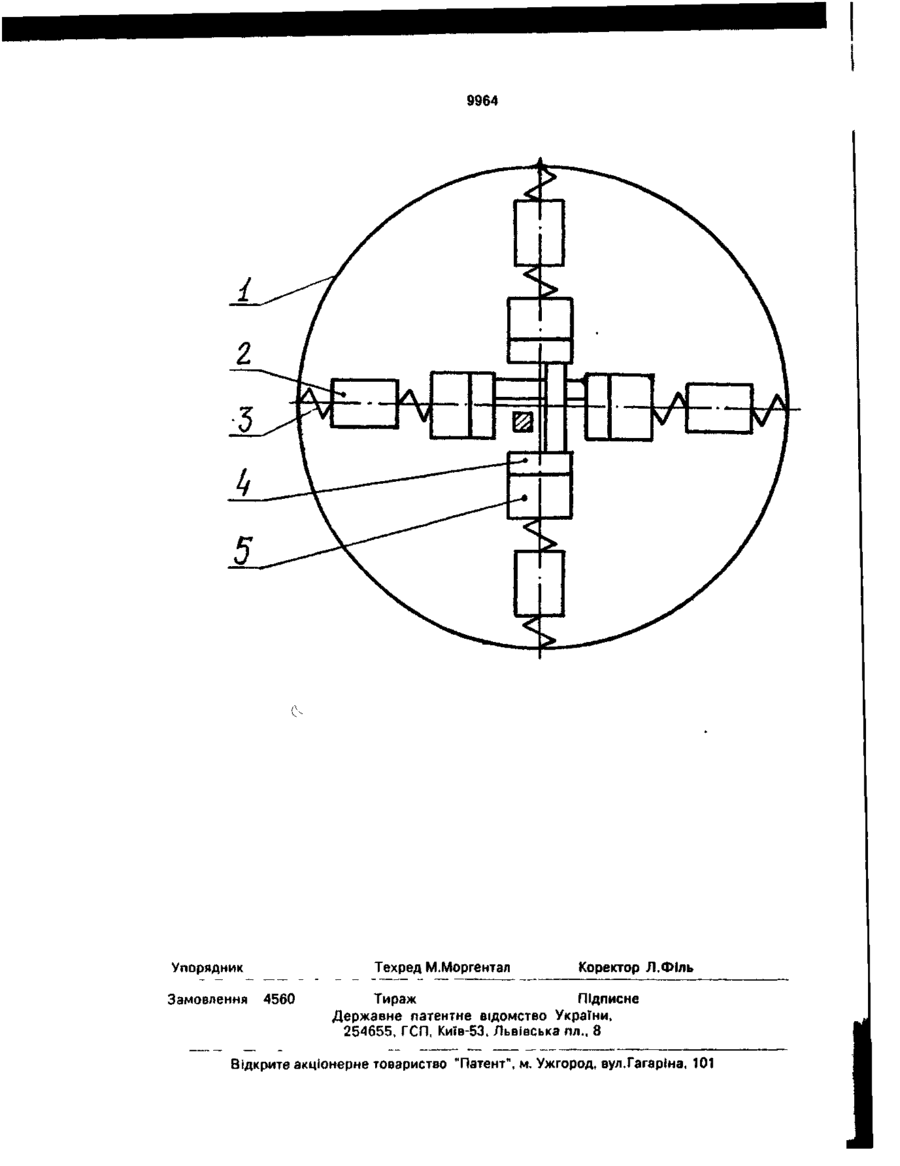

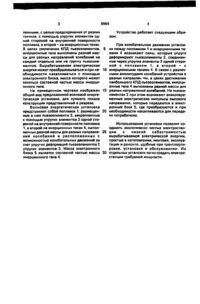

1. Волновая энергетическая установка, содержащая поплавок и пьезоэлементы, отл и ч а ю щ а я с я тем, что поплавок выполнен полым и снабжен инерционными телами, установленными внутри него группами или по отдельности и взаимодействующими с пьезоэлементами, которые расположены между внутренней поверхностью поплавка и инерционными телами, причем последние связаны с поплавком и пьезоэлементами при помощи упругих элементов с возможностью совершения колебательных движений. 2. Установка по п . 1 , о т л и ч а ю щ а я с я тем, что инерционные тела выполнены различной массы для каждого направления колебаний. 3. Установка по п. 1 , о т л и ч а ю щ а я с я тем, что она снабжена дополнительными упругими элементами, размещенными между внутренней поверхностью поплавка и пьезоэлементами. 4. Установка по п . 1 , о т л и ч а ю щ а я с я тем, что содержит электронный блок, выполняющий одну или несколько функций: выпрямления, стабилизации, преобразования и накопления вырабатываемой электрической энергии. 5. Установка по п.4, о т л и ч а ю щ а я с я тем, что электронный блок использован в качестве инерционного тела или его части. С > о Изобретение относится к области гидроэнергетики, а именно к волновым гидроэлектростанциям, используемым в качестве источника электрической энергии для питания стационарных и передвижных потребителей, как вблизи берега, так и на открытых водных пространствах. Наиболее близким техническим решением, принятым в качестве прототипа, является волновая энергетическая установка, содержащая поплавок и пьезоэлементы, вырабатывающие электрический ток. Недостатком известного технического решения является возможность нежелательного воздействия на пьезоэлементы воды, при этом поплавок установлен с возможностью лишь вертикального перемещения, что не позволяет обеспечить преобразование динамического воздействия волны, что снижает КПД установки. Конструкция установки громоздка, материалоемка, имеет невысокий срок службы. Цель изобретения - повышение надежности, долговечности, производительности и КПД, упрощение конструкции, уменьшение габаритов и массы установки. Указанная цель достигается тем, что в установке, представляющей собой поплавок с размещенными в нем инерционными телами, механическая энергия колебаний поплавка преобразуется непосредственно в электрическую пьезоэлементами, закреп О 9964 ленными, с целью предохранения от резких толчков, с помощью упругих элементов одной стороной на внутренней поверхности поплавка, а второй - на инерционных телах. В целях увеличения КПД пьезоэлементов, инерционные тела выполнены разной массы для разных направлений колебаний на каждый отдельно или на группу пьезоэлементов. Вырабатываемая электрическая энергия может преобразовываться и при необходимости накапливаться с помощью электронного блока, масса которого может являться составной частью массы инерционного тела. На приведенном чертеже изображен общий вид предложенной волновой энергетической установки, для лучшего показа конструкции представленный в разрезе. Волновая энергетическая установка представляет собой поплавок 1, размещенные в нем пьезоэлементы 2, закрепленные с помощью упругих элементов 3 одной стороной на внутренней поверхности поплавка 1, а второй на инерционных телах 4, выполненных разной массы для разных направлений колебаний и расположенных с возможностью колебательных движений за счет упругих деформаций пьеэоэлементов 2 упругих элементов 3. Масса электронного блока 5 является составной частью массы инерционного тела 4. 4 Устройство работает следующим образом. При колебательном движении установки между поплавком 1 и инерционными телами 4 возникают силы, которые упруго деформируют пьезоэлементы 2, соединенные через упругие элементы 3 одной стороной с поплавком 1, а второй - с 10 инерционными телами 4. В связи с различными амплитудами колебаний устройства в разных направлениях, в целях достижения наибольшего КПД пьезоэлементов, инерционные тела 4 выполнены разной массы для 15 разных направлений колебаний. На пьезоэлементах 2 при этом возникают знакопеременные электрические импульсы высокого напряжения, которые передаются в электронный блок 5, где преобразуются и при 20 необходимости накапливаются для передачи потребителю. 5 Использование установки позволит создавать экологически чистые электростан25 ции с низкой себестоимостью вырабатываемой электрической энергии, простые в изготовлении, монтаже, эксплуатации и ремонте, удобные при транспортировке, установке и обслуживании. Из 30 отдельных установок легко создать электростанции требуемой мощности. 9964 Техред М.Моргентал Упорядник Замовлення 4560 Коректор Л.Філь Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл м 8 Відкрите акціонерне товариство "Патент", м, Ужгород, вул.Гагаріна, 101
