Пристрій для вимірювання вмісту одорантів у газових сумішах

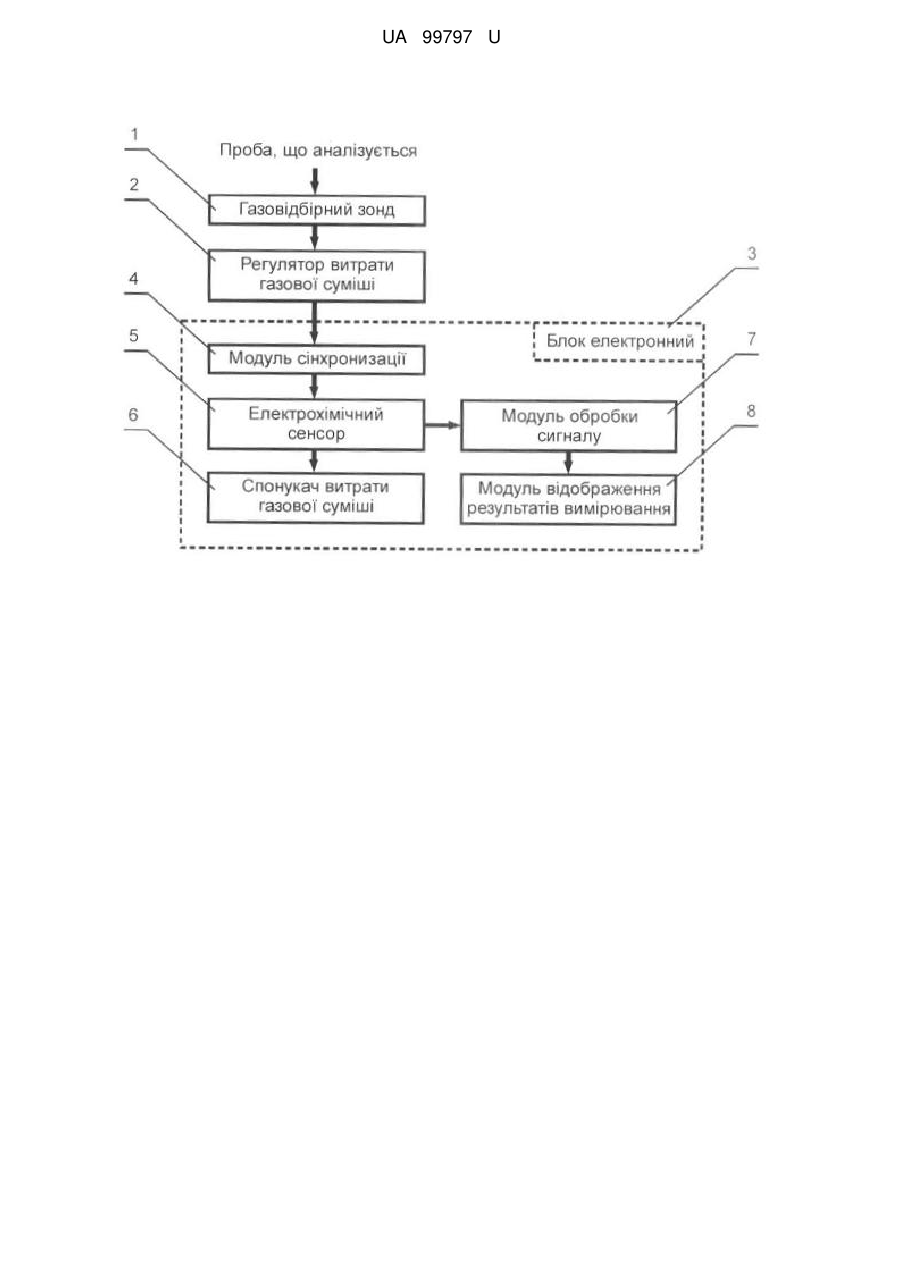

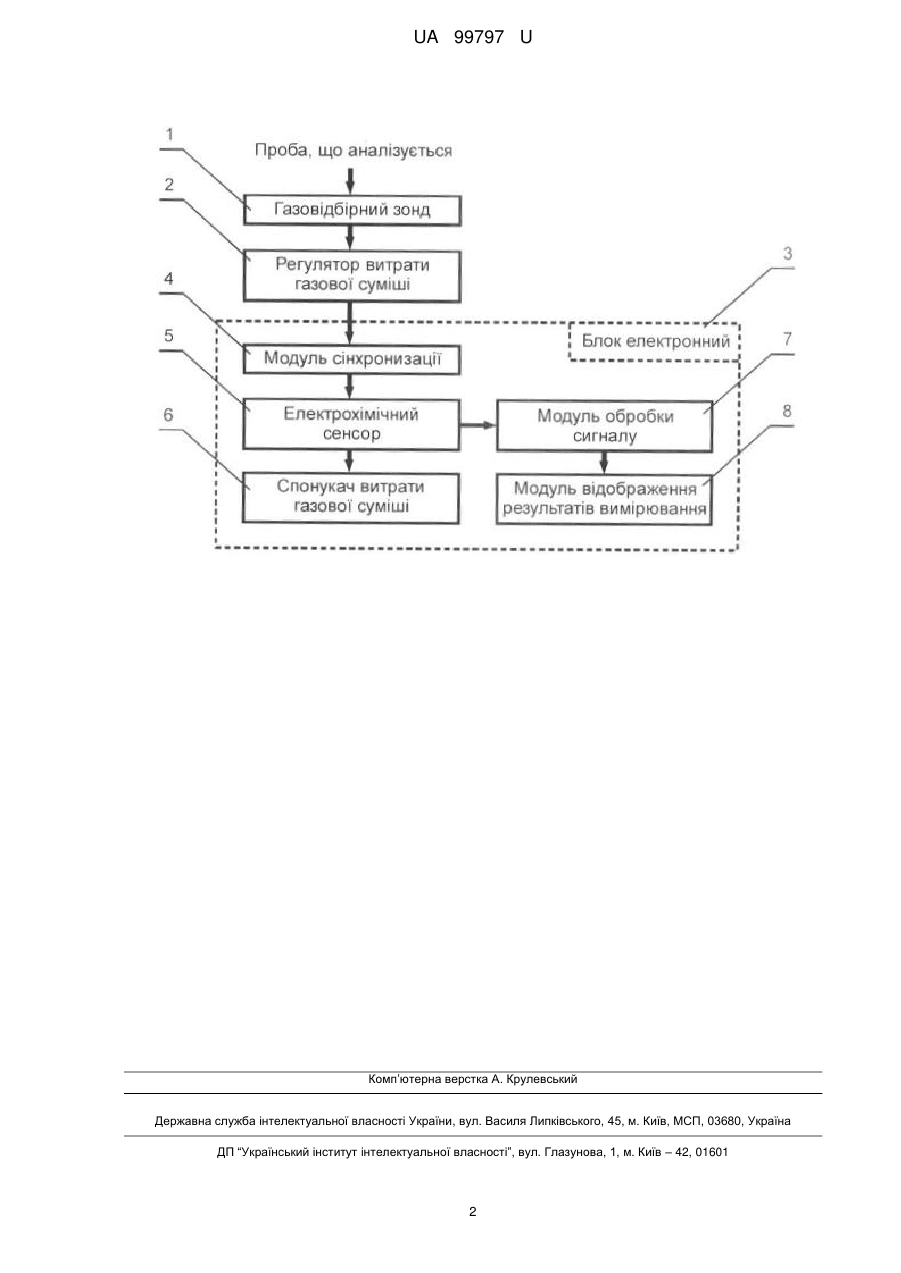

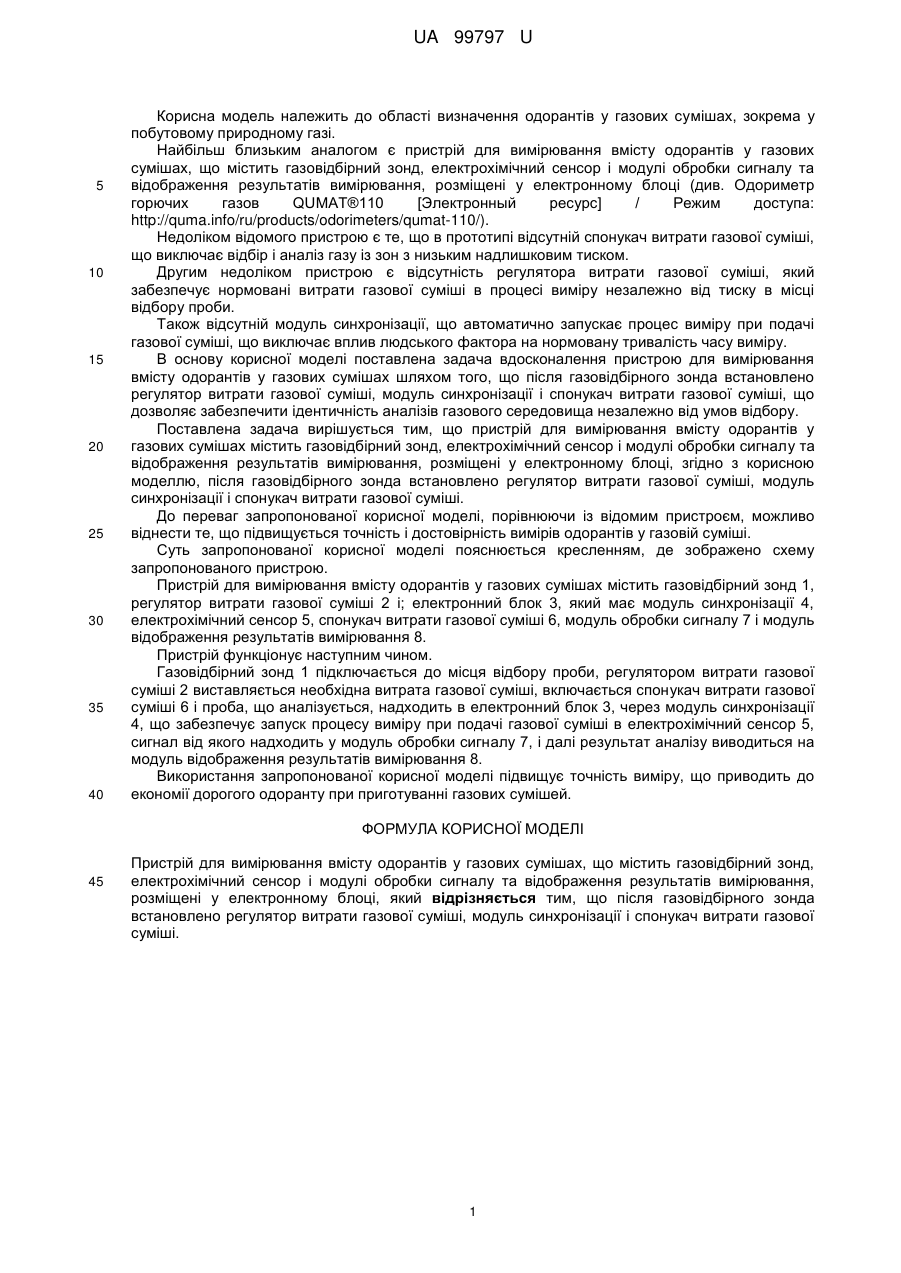

Реферат: Пристрій для вимірювання вмісту одорантів у газових сумішах містить газовідбірний зонд, електрохімічний сенсор і модулі обробки сигналу та відображення результатів вимірювання, розміщені у електронному блоці. Після газовідбірного зонда встановлено регулятор витрати газової суміші, модуль синхронізації і спонукач витрати газової суміші. UA 99797 U (12) UA 99797 U UA 99797 U 5 10 15 20 25 30 35 40 Корисна модель належить до області визначення одорантів у газових сумішах, зокрема у побутовому природному газі. Найбільш близьким аналогом є пристрій для вимірювання вмісту одорантів у газових сумішах, що містить газовідбірний зонд, електрохімічний сенсор і модулі обробки сигналу та відображення результатів вимірювання, розміщені у електронному блоці (див. Одориметр горючих газов QUMAT®110 [Электронный ресурс] / Режим доступа: http://quma.info/ru/products/odorimeters/qumat-110/). Недоліком відомого пристрою є те, що в прототипі відсутній спонукач витрати газової суміші, що виключає відбір і аналіз газу із зон з низьким надлишковим тиском. Другим недоліком пристрою є відсутність регулятора витрати газової суміші, який забезпечує нормовані витрати газової суміші в процесі виміру незалежно від тиску в місці відбору проби. Також відсутній модуль синхронізації, що автоматично запускає процес виміру при подачі газової суміші, що виключає вплив людського фактора на нормовану тривалість часу виміру. В основу корисної моделі поставлена задача вдосконалення пристрою для вимірювання вмісту одорантів у газових сумішах шляхом того, що після газовідбірного зонда встановлено регулятор витрати газової суміші, модуль синхронізації і спонукач витрати газової суміші, що дозволяє забезпечити ідентичність аналізів газового середовища незалежно від умов відбору. Поставлена задача вирішується тим, що пристрій для вимірювання вмісту одорантів у газових сумішах містить газовідбірний зонд, електрохімічний сенсор і модулі обробки сигналу та відображення результатів вимірювання, розміщені у електронному блоці, згідно з корисною моделлю, після газовідбірного зонда встановлено регулятор витрати газової суміші, модуль синхронізації і спонукач витрати газової суміші. До переваг запропонованої корисної моделі, порівнюючи із відомим пристроєм, можливо віднести те, що підвищується точність і достовірність вимірів одорантів у газовій суміші. Суть запропонованої корисної моделі пояснюється кресленням, де зображено схему запропонованого пристрою. Пристрій для вимірювання вмісту одорантів у газових сумішах містить газовідбірний зонд 1, регулятор витрати газової суміші 2 і; електронний блок 3, який має модуль синхронізації 4, електрохімічний сенсор 5, спонукач витрати газової суміші 6, модуль обробки сигналу 7 і модуль відображення результатів вимірювання 8. Пристрій функціонує наступним чином. Газовідбірний зонд 1 підключається до місця відбору проби, регулятором витрати газової суміші 2 виставляється необхідна витрата газової суміші, включається спонукач витрати газової суміші 6 і проба, що аналізується, надходить в електронний блок 3, через модуль синхронізації 4, що забезпечує запуск процесу виміру при подачі газової суміші в електрохімічний сенсор 5, сигнал від якого надходить у модуль обробки сигналу 7, і далі результат аналізу виводиться на модуль відображення результатів вимірювання 8. Використання запропонованої корисної моделі підвищує точність виміру, що приводить до економії дорогого одоранту при приготуванні газових сумішей. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для вимірювання вмісту одорантів у газових сумішах, що містить газовідбірний зонд, електрохімічний сенсор і модулі обробки сигналу та відображення результатів вимірювання, розміщені у електронному блоці, який відрізняється тим, що після газовідбірного зонда встановлено регулятор витрати газової суміші, модуль синхронізації і спонукач витрати газової суміші. 1 UA 99797 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
