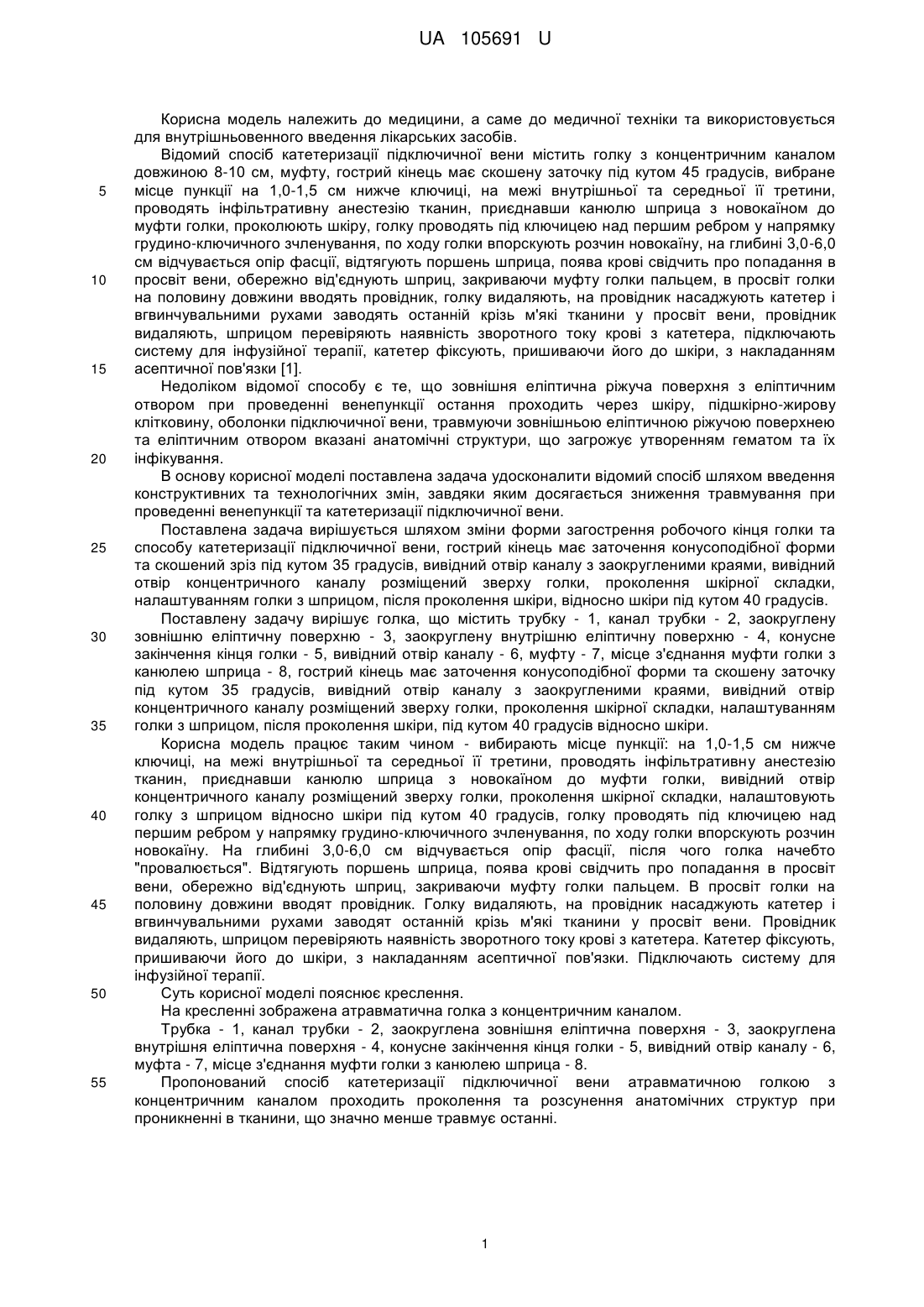

Спосіб катетеризації підключичної вени атравматичною голкою з концентричним каналом

Реферат: Спосіб катетеризації підключичної вени атравматичною голкою містить голку з концентричним каналом довжиною 8-10 см, муфту, гострий кінець має скошену заточку, вибране місце пункції на 1,0-1,5 см нижче ключиці, на межі внутрішньої та середньої її третини, проводять інфільтративну анестезію тканин, приєднавши канюлю шприца з новокаїном до муфти голки, проколюють шкіру. Голку проводять під ключицею над першим ребром у напрямку грудиноключичного зчленування, по ходу голки впорскують розчин новокаїну, на глибині 3,0-6,0 см відчувається опір фасції, відтягують поршень шприца, поява крові свідчить про попадання в просвіт вени, обережно від'єднують шприц, закриваючи муфту голки пальцем. В просвіт голки на половину довжини вводять провідник, голку видаляють, на провідник насаджують катетер і вгвинчувальними рухами заводять останній крізь м'які тканини у просвіт вени, провідник видаляють, шприцом перевіряють наявність зворотного току крові з катетера, підключають систему для інфузійної терапії, катетер фіксують, пришиваючи його до шкіри, з накладанням асептичної пов’язки. Гострий кінець має заточення конусоподібної форми, вивідний отвір каналу з заокругленими краями, вивідний отвір концентричного каналу розміщений зверху голки, проколення шкірної складки, налаштуванням голки з шприцом, після проколення шкіри, відносно шкіри під кутом 40 градусів. UA 105691 U (12) UA 105691 U UA 105691 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, а саме до медичної техніки та використовується для внутрішньовенного введення лікарських засобів. Відомий спосіб катетеризації підключичної вени містить голку з концентричним каналом довжиною 8-10 см, муфту, гострий кінець має скошену заточку під кутом 45 градусів, вибране місце пункції на 1,0-1,5 см нижче ключиці, на межі внутрішньої та середньої її третини, проводять інфільтративну анестезію тканин, приєднавши канюлю шприца з новокаїном до муфти голки, проколюють шкіру, голку проводять під ключицею над першим ребром у напрямку грудино-ключичного зчленування, по ходу голки впорскують розчин новокаїну, на глибині 3,0-6,0 см відчувається опір фасції, відтягують поршень шприца, поява крові свідчить про попадання в просвіт вени, обережно від'єднують шприц, закриваючи муфту голки пальцем, в просвіт голки на половину довжини вводять провідник, голку видаляють, на провідник насаджують катетер і вгвинчувальними рухами заводять останній крізь м'які тканини у просвіт вени, провідник видаляють, шприцом перевіряють наявність зворотного току крові з катетера, підключають систему для інфузійної терапії, катетер фіксують, пришиваючи його до шкіри, з накладанням асептичної пов'язки [1]. Недоліком відомої способу є те, що зовнішня еліптична ріжуча поверхня з еліптичним отвором при проведенні венепункції остання проходить через шкіру, підшкірно-жирову клітковину, оболонки підключичної вени, травмуючи зовнішньою еліптичною ріжучою поверхнею та еліптичним отвором вказані анатомічні структури, що загрожує утворенням гематом та їх інфікування. В основу корисної моделі поставлена задача удосконалити відомий спосіб шляхом введення конструктивних та технологічних змін, завдяки яким досягається зниження травмування при проведенні венепункції та катетеризації підключичної вени. Поставлена задача вирішується шляхом зміни форми загострення робочого кінця голки та способу катетеризації підключичної вени, гострий кінець має заточення конусоподібної форми та скошений зріз під кутом 35 градусів, вивідний отвір каналу з заокругленими краями, вивідний отвір концентричного каналу розміщений зверху голки, проколення шкірної складки, налаштуванням голки з шприцом, після проколення шкіри, відносно шкіри під кутом 40 градусів. Поставлену задачу вирішує голка, що містить трубку - 1, канал трубки - 2, заокруглену зовнішню еліптичну поверхню - 3, заокруглену внутрішню еліптичну поверхню - 4, конусне закінчення кінця голки - 5, вивідний отвір каналу - 6, муфту - 7, місце з'єднання муфти голки з канюлею шприца - 8, гострий кінець має заточення конусоподібної форми та скошену заточку під кутом 35 градусів, вивідний отвір каналу з заокругленими краями, вивідний отвір концентричного каналу розміщений зверху голки, проколення шкірної складки, налаштуванням голки з шприцом, після проколення шкіри, під кутом 40 градусів відносно шкіри. Корисна модель працює таким чином - вибирають місце пункції: на 1,0-1,5 см нижче ключиці, на межі внутрішньої та середньої її третини, проводять інфільтративну анестезію тканин, приєднавши канюлю шприца з новокаїном до муфти голки, вивідний отвір концентричного каналу розміщений зверху голки, проколення шкірної складки, налаштовують голку з шприцом відносно шкіри під кутом 40 градусів, голку проводять під ключицею над першим ребром у напрямку грудино-ключичного зчленування, по ходу голки впорскують розчин новокаїну. На глибині 3,0-6,0 см відчувається опір фасції, після чого голка начебто "провалюється". Відтягують поршень шприца, поява крові свідчить про попадання в просвіт вени, обережно від'єднують шприц, закриваючи муфту голки пальцем. В просвіт голки на половину довжини вводят провідник. Голку видаляють, на провідник насаджують катетер і вгвинчувальними рухами заводят останній крізь м'які тканини у просвіт вени. Провідник видаляють, шприцом перевіряють наявність зворотного току крові з катетера. Катетер фіксують, пришиваючи його до шкіри, з накладанням асептичної пов'язки. Підключають систему для інфузійної терапії. Суть корисної моделі пояснює креслення. На кресленні зображена атравматична голка з концентричним каналом. Трубка - 1, канал трубки - 2, заокруглена зовнішня еліптична поверхня - 3, заокруглена внутрішня еліптична поверхня - 4, конусне закінчення кінця голки - 5, вивідний отвір каналу - 6, муфта - 7, місце з'єднання муфти голки з канюлею шприца - 8. Пропонований спосіб катетеризації підключичної вени атравматичною голкою з концентричним каналом проходить проколення та розсунення анатомічних структур при проникненні в тканини, що значно менше травмує останні. 1 UA 105691 U Джерело інформації: 1. Ковальчук Л.Я., Гнатів В.В., Бех М.Д., Панасюк А.М. "Анестезіологія, реанімація та інтенсивна терапія невідкладних станів" - Тернопіль. Укрмедкнига. 2003 р. - С. 129-130. 5 10 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб катетеризації підключичної вени атравматичною голкою, що містить голку з концентричним каналом довжиною 8-10 см, муфту, гострий кінець має скошену заточку, вибране місце пункції на 1,0-1,5 см нижче ключиці, на межі внутрішньої та середньої її третини, проводять інфільтративну анестезію тканин, приєднавши канюлю шприца з новокаїном до муфти голки, проколюють шкіру, голку проводять під ключицею над першим ребром у напрямку грудино-ключичного зчленування, по ходу голки впорскують розчин новокаїну, на глибині 3,0-6,0 см відчувається опір фасції, відтягують поршень шприца, поява крові свідчить про попадання в просвіт вени, обережно від'єднують шприц, закриваючи муфту голки пальцем, в просвіт голки на половину довжини вводять провідник, голку видаляють, на провідник насаджують катетер і вгвинчувальними рухами заводять останній крізь м'які тканини у просвіт вени, провідник видаляють, шприцом перевіряють наявність зворотного току крові з катетера, підключають систему для інфузійної терапії, катетер фіксують, пришиваючи його до шкіри, з накладанням асептичної пов'язки, який відрізняється тим, що гострий кінець має заточення конусоподібної форми, вивідний отвір каналу з заокругленими краями, вивідний отвір концентричного каналу розміщений зверху голки, проколення шкірної складки, налаштуванням голки з шприцом, після проколення шкіри, відносно шкіри під кутом 40 градусів. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
