Формула / Реферат

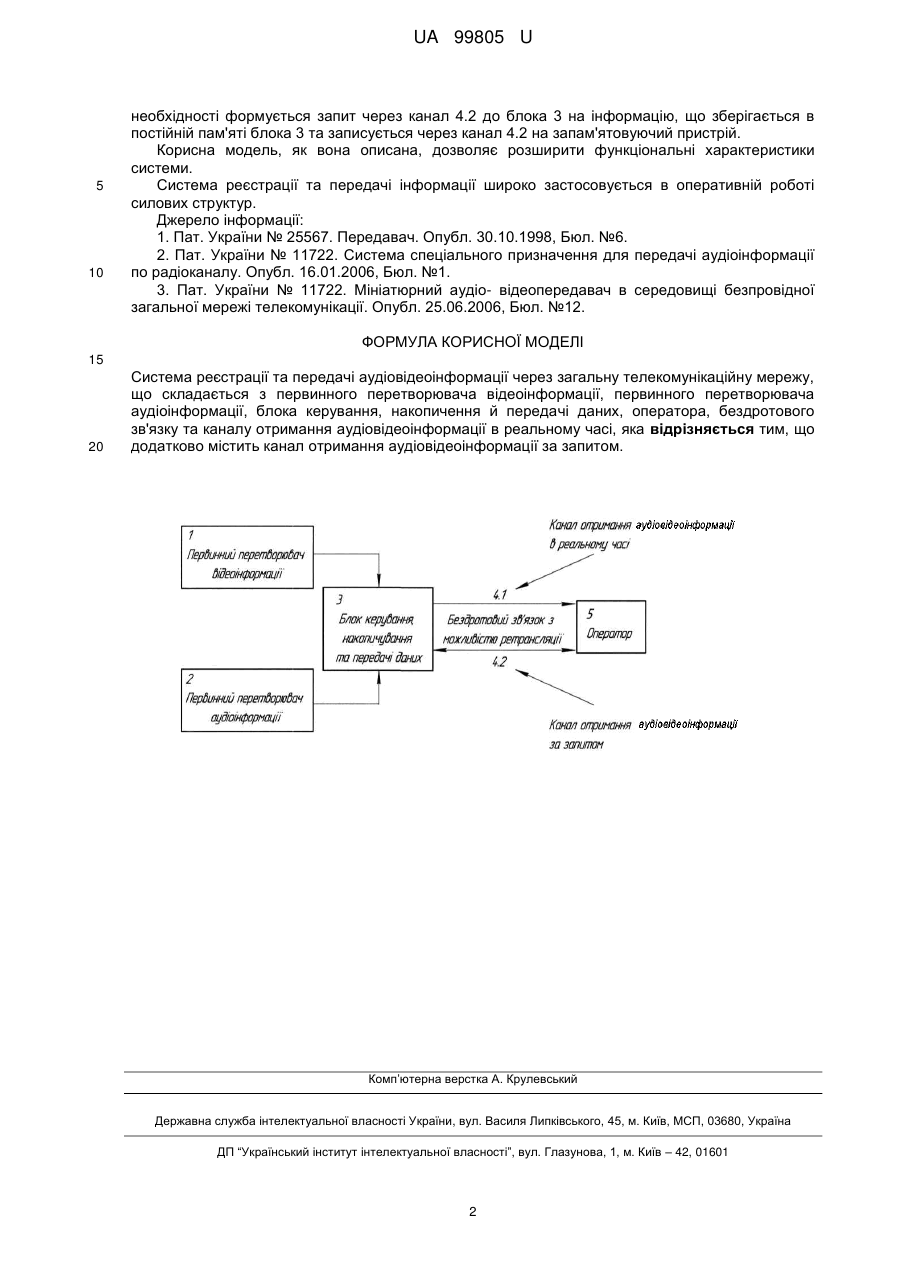

Система реєстрації та передачі аудіовідеоінформації через загальну телекомунікаційну мережу, що складається з первинного перетворювача відеоінформації, первинного перетворювача аудіоінформації, блока керування, накопичення й передачі даних, оператора, бездротового зв'язку та каналу отримання аудіовідеоінформації в реальному часі, яка відрізняється тим, що додатково містить канал отримання аудіовідеоінформації за запитом.

Текст

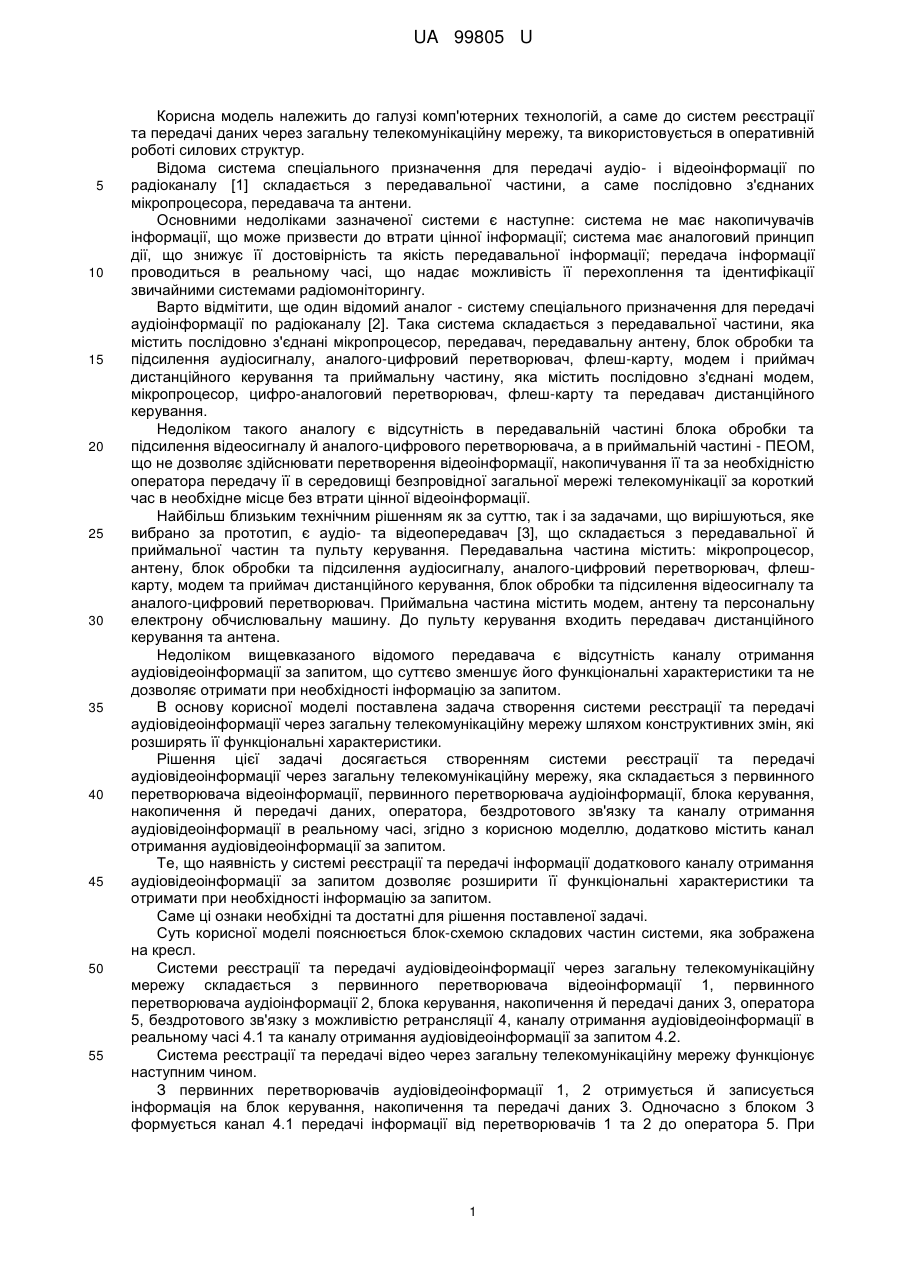

Реферат: Система реєстрації та передачі аудіовідеоінформації через загальну телекомунікаційну мережу складається з первинного перетворювача відеоінформації, первинного перетворювача аудіоінформації, блока керування, накопичення й передачі даних, оператора, бездротового зв'язку та каналу отримання аудіовідеоінформації в реальному часі. Вона додатково містить канал отримання аудіовідеоінформації за запитом. UA 99805 U (12) UA 99805 U UA 99805 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі комп'ютерних технологій, а саме до систем реєстрації та передачі даних через загальну телекомунікаційну мережу, та використовується в оперативній роботі силових структур. Відома система спеціального призначення для передачі аудіо- і відеоінформації по радіоканалу [1] складається з передавальної частини, а саме послідовно з'єднаних мікропроцесора, передавача та антени. Основними недоліками зазначеної системи є наступне: система не має накопичувачів інформації, що може призвести до втрати цінної інформації; система має аналоговий принцип дії, що знижує її достовірність та якість передавальної інформації; передача інформації проводиться в реальному часі, що надає можливість її перехоплення та ідентифікації звичайними системами радіомоніторингу. Варто відмітити, ще один відомий аналог - систему спеціального призначення для передачі аудіоінформації по радіоканалу [2]. Така система складається з передавальної частини, яка містить послідовно з'єднані мікропроцесор, передавач, передавальну антену, блок обробки та підсилення аудіосигналу, аналого-цифровий перетворювач, флеш-карту, модем і приймач дистанційного керування та приймальну частину, яка містить послідовно з'єднані модем, мікропроцесор, цифро-аналоговий перетворювач, флеш-карту та передавач дистанційного керування. Недоліком такого аналогу є відсутність в передавальній частині блока обробки та підсилення відеосигналу й аналого-цифрового перетворювача, а в приймальній частині - ПЕОМ, що не дозволяє здійснювати перетворення відеоінформації, накопичування її та за необхідністю оператора передачу її в середовищі безпровідної загальної мережі телекомунікації за короткий час в необхідне місце без втрати цінної відеоінформації. Найбільш близьким технічним рішенням як за суттю, так і за задачами, що вирішуються, яке вибрано за прототип, є аудіо- та відеопередавач [3], що складається з передавальної й приймальної частин та пульту керування. Передавальна частина містить: мікропроцесор, антену, блок обробки та підсилення аудіосигналу, аналого-цифровий перетворювач, флешкарту, модем та приймач дистанційного керування, блок обробки та підсилення відеосигналу та аналого-цифровий перетворювач. Приймальна частина містить модем, антену та персональну електрону обчислювальну машину. До пульту керування входить передавач дистанційного керування та антена. Недоліком вищевказаного відомого передавача є відсутність каналу отримання аудіовідеоінформації за запитом, що суттєво зменшує його функціональні характеристики та не дозволяє отримати при необхідності інформацію за запитом. В основу корисної моделі поставлена задача створення системи реєстрації та передачі аудіовідеоінформації через загальну телекомунікаційну мережу шляхом конструктивних змін, які розширять її функціональні характеристики. Рішення цієї задачі досягається створенням системи реєстрації та передачі аудіовідеоінформації через загальну телекомунікаційну мережу, яка складається з первинного перетворювача відеоінформації, первинного перетворювача аудіоінформації, блока керування, накопичення й передачі даних, оператора, бездротового зв'язку та каналу отримання аудіовідеоінформації в реальному часі, згідно з корисною моделлю, додатково містить канал отримання аудіовідеоінформації за запитом. Те, що наявність у системі реєстрації та передачі інформації додаткового каналу отримання аудіовідеоінформації за запитом дозволяє розширити її функціональні характеристики та отримати при необхідності інформацію за запитом. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Суть корисної моделі пояснюється блок-схемою складових частин системи, яка зображена на кресл. Системи реєстрації та передачі аудіовідеоінформації через загальну телекомунікаційну мережу складається з первинного перетворювача відеоінформації 1, первинного перетворювача аудіоінформації 2, блока керування, накопичення й передачі даних 3, оператора 5, бездротовогозв'язку з можливістю ретрансляції 4, каналу отримання аудіовідеоінформації в реальному часі 4.1 та каналу отримання аудіовідеоінформації за запитом 4.2. Система реєстрації та передачі відео через загальну телекомунікаційну мережу функціонує наступним чином. З первинних перетворювачів аудіовідеоінформації 1, 2 отримується й записується інформація на блок керування, накопичення та передачі даних 3. Одночасно з блоком 3 формується канал 4.1 передачі інформації від перетворювачів 1 та 2 до оператора 5. При 1 UA 99805 U 5 10 необхідності формується запит через канал 4.2 до блока 3 на інформацію, що зберігається в постійній пам'яті блока 3 та записується через канал 4.2 на запам'ятовуючий пристрій. Корисна модель, як вона описана, дозволяє розширити функціональні характеристики системи. Система реєстрації та передачі інформації широко застосовується в оперативній роботі силових структур. Джерело інформації: 1. Пат. України № 25567. Передавач. Опубл. 30.10.1998, Бюл. №6. 2. Пат. України № 11722. Система спеціального призначення для передачі аудіоінформації по радіоканалу. Опубл. 16.01.2006, Бюл. №1. 3. Пат. України № 11722. Мініатюрний аудіо- відеопередавач в середовищі безпровідної загальної мережі телекомунікації. Опубл. 25.06.2006, Бюл. №12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Система реєстрації та передачі аудіовідеоінформації через загальну телекомунікаційну мережу, що складається з первинного перетворювача відеоінформації, первинного перетворювача аудіоінформації, блока керування, накопичення й передачі даних, оператора, бездротового зв'язку та каналу отримання аудіовідеоінформації в реальному часі, яка відрізняється тим, що додатково містить канал отримання аудіовідеоінформації за запитом. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Protsenko Taras Oleksandrovych, Smernytskyi Dem'ian Viktorovych, Dumanskii Maksym Volodymyrovych, Koroteiev Ihor Mykolaiovych, Zaichko Kostiantyn Viktorovych

Автори російською

Проценко Тарас Александрович, Смерницкий Демьян Викторович, Думанский Максим Владимирович, Коротеев Игорь Николаевич, Заичко Константин Викторович

МПК / Мітки

МПК: H04W 8/00, H04B 1/00

Мітки: аудіовідеоінформації, телекомунікаційну, система, мережу, загальну, передачі, реєстрації
