Маркерні тренувальні боєприпаси

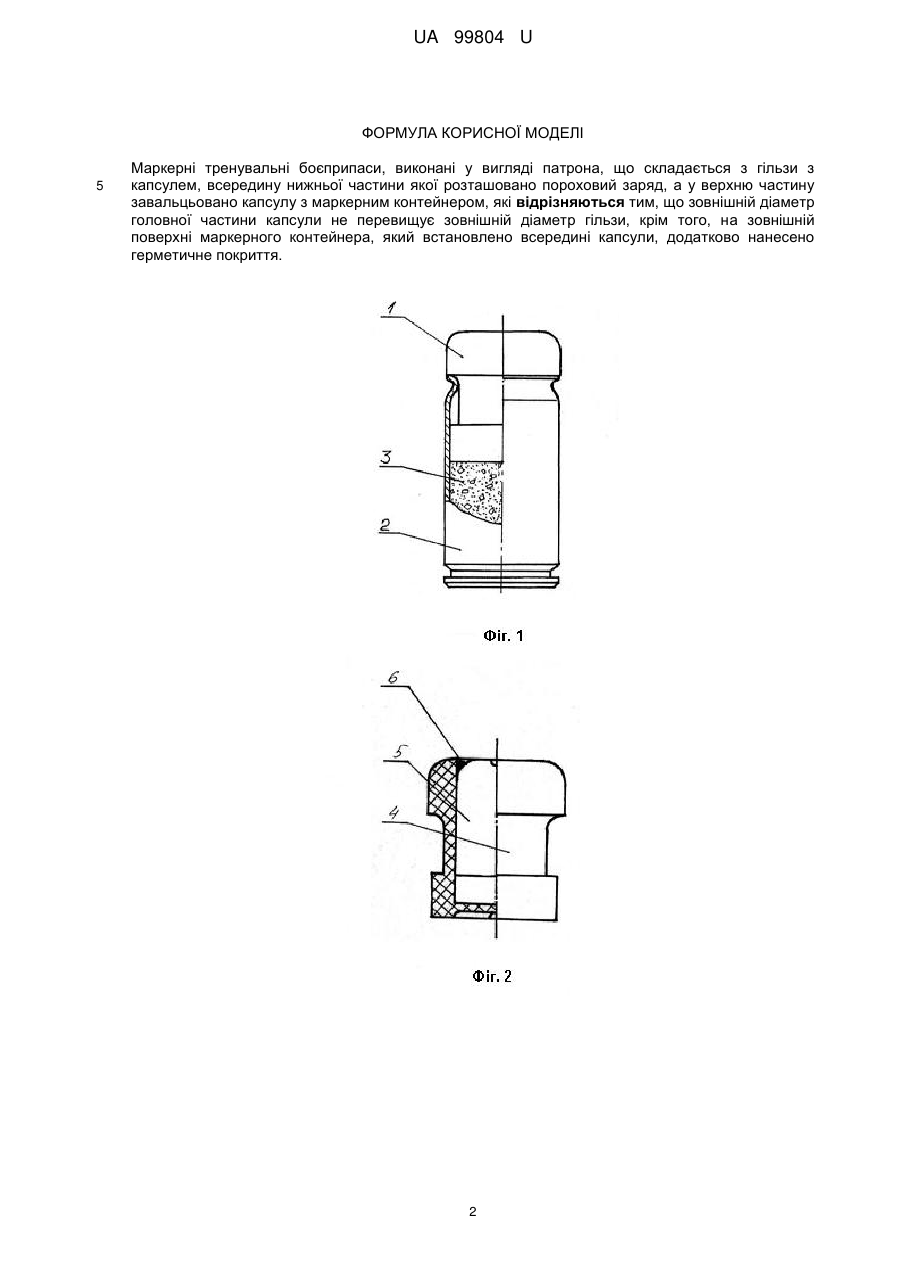

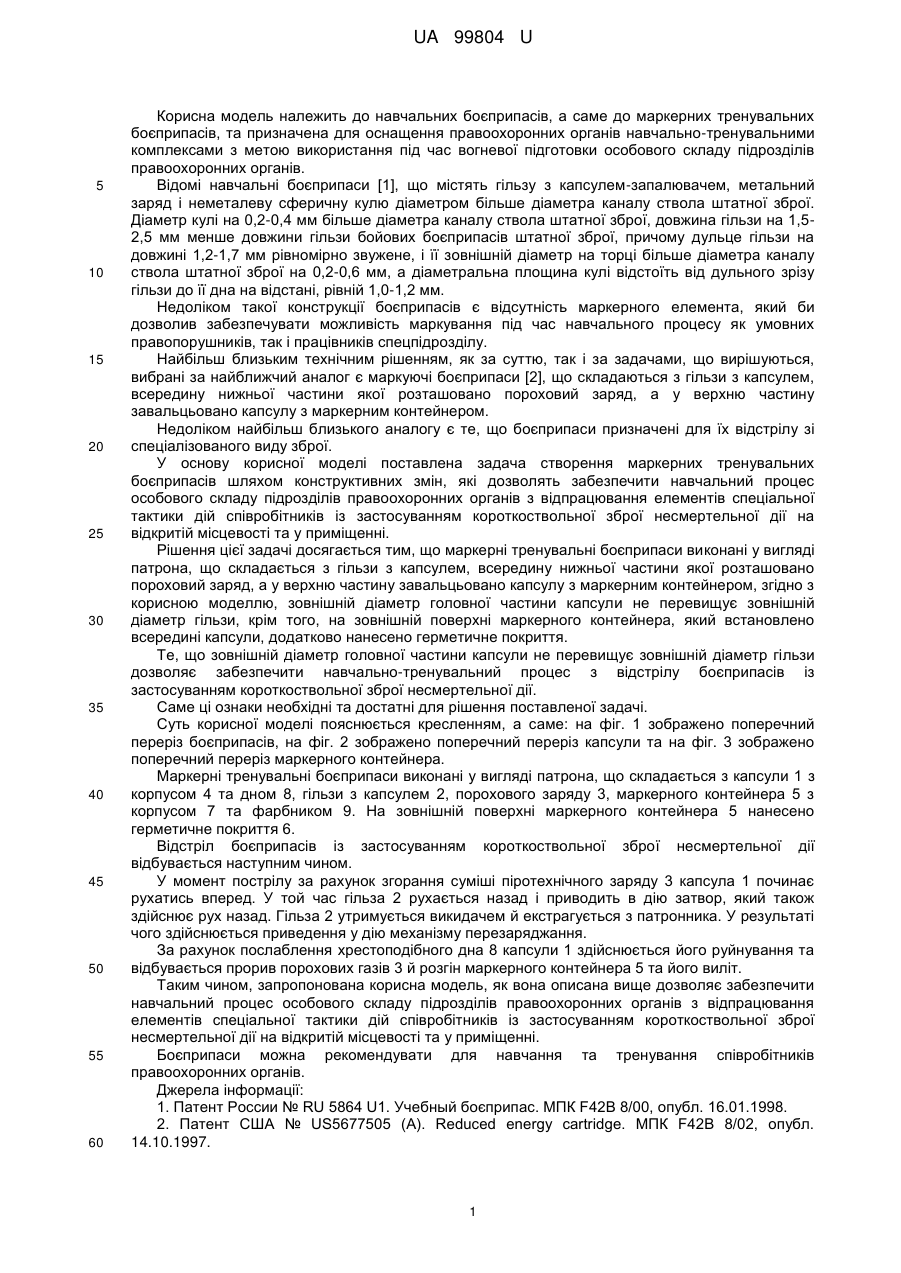

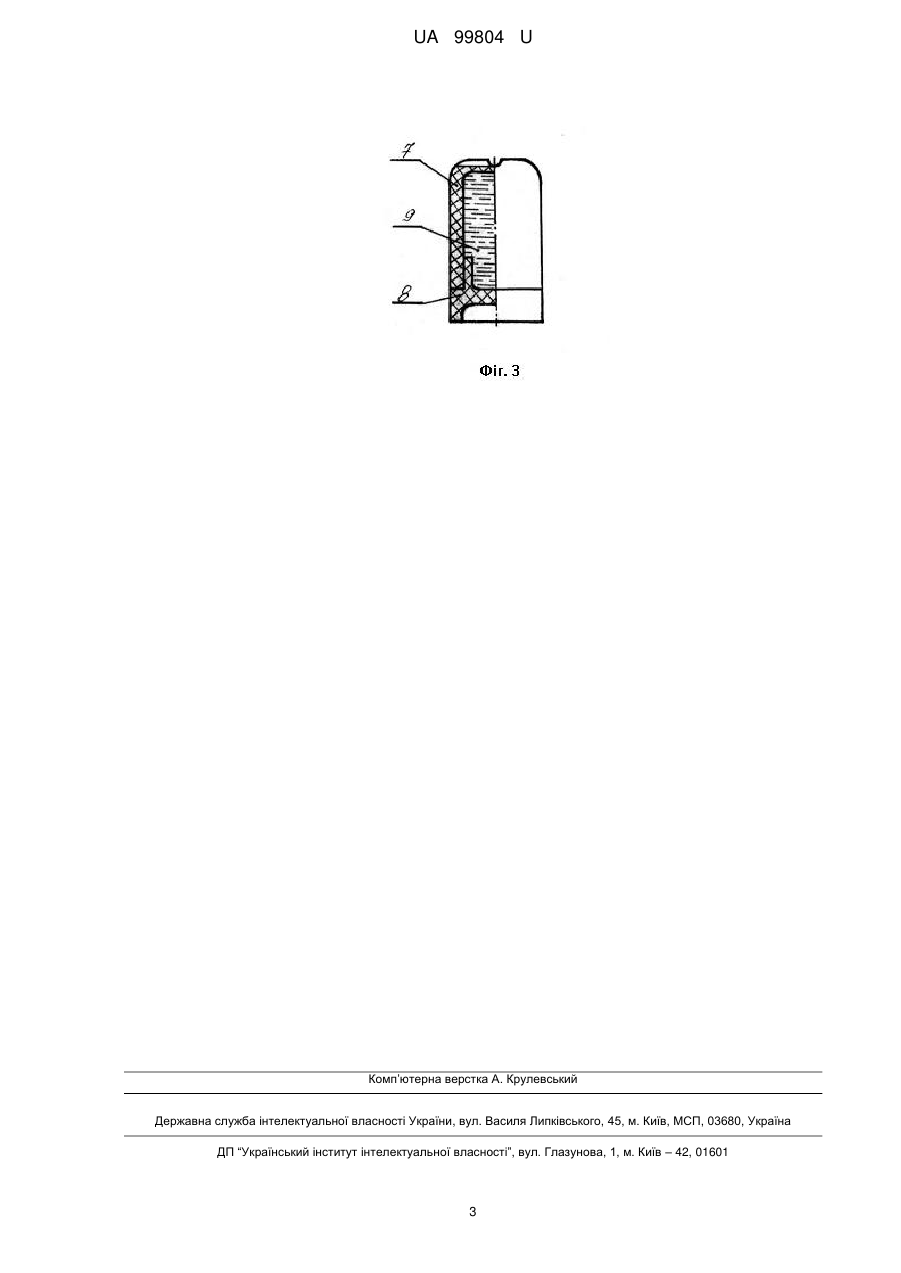

Реферат: Маркерні тренувальні боєприпаси виконані у вигляді патрона, що складається з гільзи з капсулем, всередину нижньої частини якої розташовано пороховий заряд, а у верхню частину завальцьовано капсулу з маркерним контейнером. Зовнішній діаметр головної частини капсули не перевищує зовнішній діаметр гільзи, крім того, на зовнішній поверхні маркерного контейнера, який встановлено всередині капсули, додатково нанесено герметичне покриття. UA 99804 U (54) МАРКЕРНІ ТРЕНУВАЛЬНІ БОЄПРИПАСИ UA 99804 U UA 99804 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до навчальних боєприпасів, а саме до маркерних тренувальних боєприпасів, та призначена для оснащення правоохоронних органів навчально-тренувальними комплексами з метою використання під час вогневої підготовки особового складу підрозділів правоохоронних органів. Відомі навчальні боєприпаси [1], що містять гільзу з капсулем-запалювачем, метальний заряд і неметалеву сферичну кулю діаметром більше діаметра каналу ствола штатної зброї. Діаметр кулі на 0,2-0,4 мм більше діаметра каналу ствола штатної зброї, довжина гільзи на 1,52,5 мм менше довжини гільзи бойових боєприпасів штатної зброї, причому дульце гільзи на довжині 1,2-1,7 мм рівномірно звужене, і її зовнішній діаметр на торці більше діаметра каналу ствола штатної зброї на 0,2-0,6 мм, а діаметральна площина кулі відстоїть від дульного зрізу гільзи до її дна на відстані, рівній 1,0-1,2 мм. Недоліком такої конструкції боєприпасів є відсутність маркерного елемента, який би дозволив забезпечувати можливість маркування під час навчального процесу як умовних правопорушників, так і працівників спецпідрозділу. Найбільш близьким технічним рішенням, як за суттю, так і за задачами, що вирішуються, вибрані за найближчий аналог є маркуючі боєприпаси [2], що складаються з гільзи з капсулем, всередину нижньої частини якої розташовано пороховий заряд, а у верхню частину завальцьовано капсулу з маркерним контейнером. Недоліком найбільш близького аналогу є те, що боєприпаси призначені для їх відстрілу зі спеціалізованого виду зброї. У основу корисної моделі поставлена задача створення маркерних тренувальних боєприпасів шляхом конструктивних змін, які дозволять забезпечити навчальний процес особового складу підрозділів правоохоронних органів з відпрацювання елементів спеціальної тактики дій співробітників із застосуванням короткоствольної зброї несмертельної дії на відкритій місцевості та у приміщенні. Рішення цієї задачі досягається тим, що маркерні тренувальні боєприпаси виконані у вигляді патрона, що складається з гільзи з капсулем, всередину нижньої частини якої розташовано пороховий заряд, а у верхню частину завальцьовано капсулу з маркерним контейнером, згідно з корисною моделлю, зовнішній діаметр головної частини капсули не перевищує зовнішній діаметр гільзи, крім того, на зовнішній поверхні маркерного контейнера, який встановлено всередині капсули, додатково нанесено герметичне покриття. Те, що зовнішній діаметр головної частини капсули не перевищує зовнішній діаметр гільзи дозволяє забезпечити навчально-тренувальний процес з відстрілу боєприпасів із застосуванням короткоствольної зброї несмертельної дії. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Суть корисної моделі пояснюється кресленням, а саме: на фіг. 1 зображено поперечний переріз боєприпасів, на фіг. 2 зображено поперечний переріз капсули та на фіг. 3 зображено поперечний переріз маркерного контейнера. Маркерні тренувальні боєприпаси виконані у вигляді патрона, що складається з капсули 1 з корпусом 4 та дном 8, гільзи з капсулем 2, порохового заряду 3, маркерного контейнера 5 з корпусом 7 та фарбником 9. На зовнішній поверхні маркерного контейнера 5 нанесено герметичне покриття 6. Відстріл боєприпасів із застосуванням короткоствольної зброї несмертельної дії відбувається наступним чином. У момент пострілу за рахунок згорання суміші піротехнічного заряду 3 капсула 1 починає рухатись вперед. У той час гільза 2 рухається назад і приводить в дію затвор, який також здійснює рух назад. Гільза 2 утримується викидачем й екстрагується з патронника. У результаті чого здійснюється приведення у дію механізму перезаряджання. За рахунок послаблення хрестоподібного дна 8 капсули 1 здійснюється його руйнування та відбувається прорив порохових газів 3 й розгін маркерного контейнера 5 та його виліт. Таким чином, запропонована корисна модель, як вона описана вище дозволяє забезпечити навчальний процес особового складу підрозділів правоохоронних органів з відпрацювання елементів спеціальної тактики дій співробітників із застосуванням короткоствольної зброї несмертельної дії на відкритій місцевості та у приміщенні. Боєприпаси можна рекомендувати для навчання та тренування співробітників правоохоронних органів. Джерела інформації: 1. Патент России № RU 5864 U1. Учебный боєприпас. МПК F42B 8/00, опубл. 16.01.1998. 2. Патент США № US5677505 (A). Reduced energy cartridge. МПК F42B 8/02, опубл. 14.10.1997. 1 UA 99804 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Маркерні тренувальні боєприпаси, виконані у вигляді патрона, що складається з гільзи з капсулем, всередину нижньої частини якої розташовано пороховий заряд, а у верхню частину завальцьовано капсулу з маркерним контейнером, які відрізняються тим, що зовнішній діаметр головної частини капсули не перевищує зовнішній діаметр гільзи, крім того, на зовнішній поверхні маркерного контейнера, який встановлено всередині капсули, додатково нанесено герметичне покриття. 2 UA 99804 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
