Протиударний шолом з системою відеореєстрації

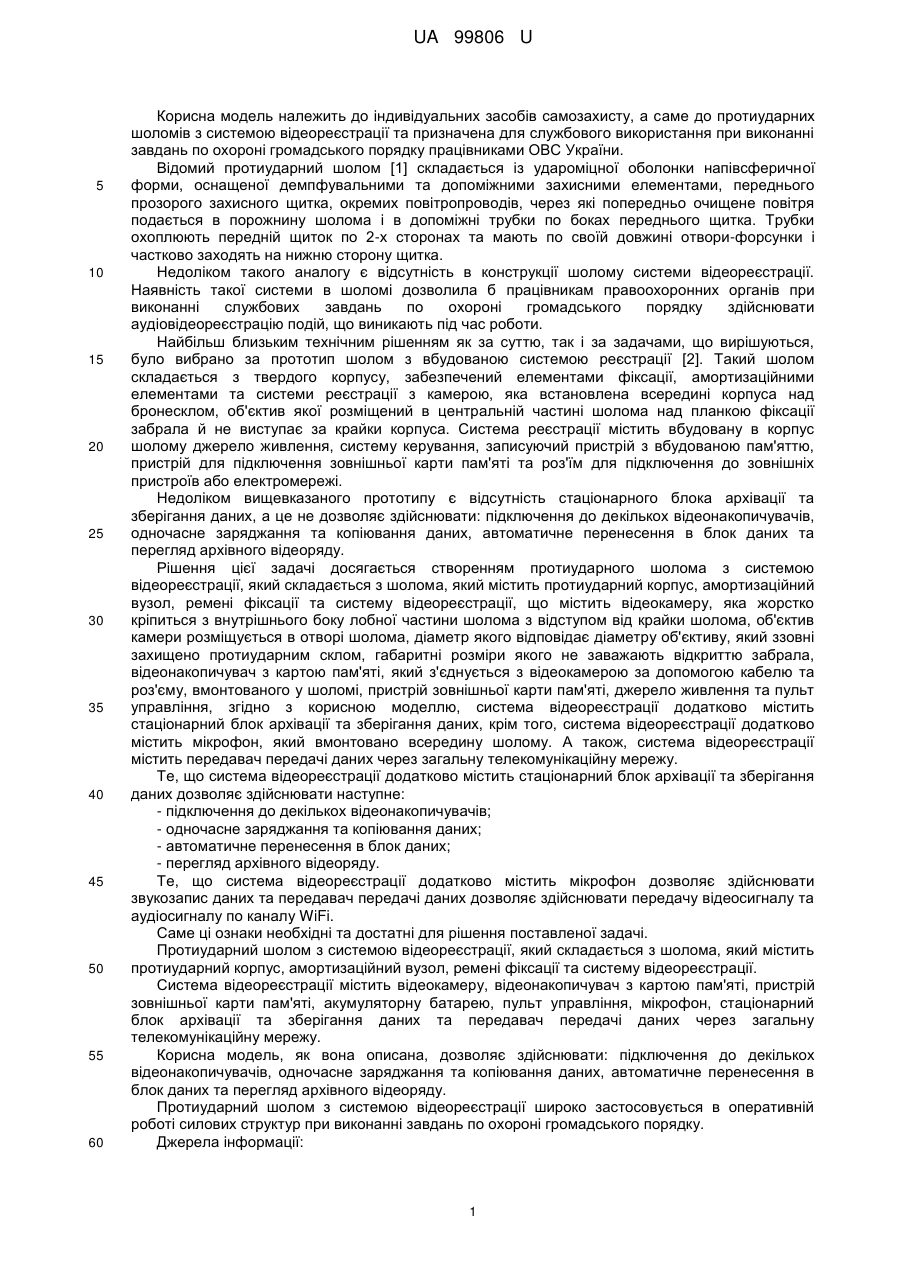

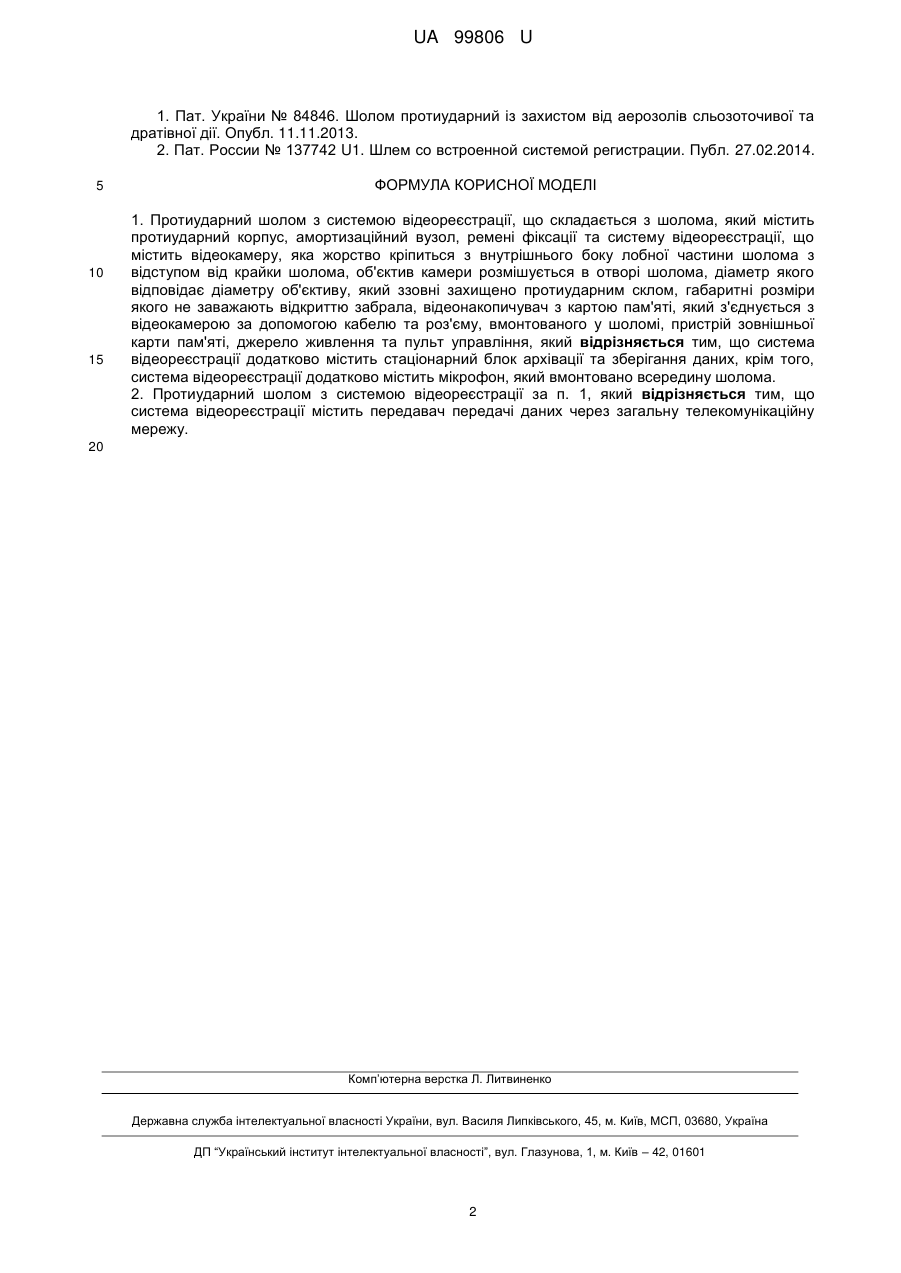

Реферат: Протиударний шолом з системою відеореєстрації складається з шолому, містить протиударний корпус, амортизаційний вузол, ремені фіксації та систему відеореєстрації, що містить відеокамеру, яка жорство кріпиться з внутрішнього боку лобної частини шолома з відступом від крайки шолома, об'єктив камери розмішується в отворі шолома, діаметр якого відповідає діаметру об'єктиву, який ззовні захищено протиударним склом, габаритні розміри якого не заважають відкриттю забрала, відеонакопичувач з картою пам'яті, який з'єднується з відеокамерою за допомогою кабелю та роз'єму, вмонтованого у шоломі, пристрій зовнішньої карти пам'яті, джерело живлення та пульт управління. Система відеореєстрації додатково містить стаціонарний блок архівації та зберігання даних, крім того, система відеореєстрації додатково містить мікрофон, який вмонтовано всередину шолома. UA 99806 U (12) UA 99806 U UA 99806 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до індивідуальних засобів самозахисту, а саме до протиударних шоломів з системою відеореєстрації та призначена для службового використання при виконанні завдань по охороні громадського порядку працівниками ОВС України. Відомий протиударний шолом [1] складається із удароміцної оболонки напівсферичної форми, оснащеної демпфувальними та допоміжними захисними елементами, переднього прозорого захисного щитка, окремих повітропроводів, через які попередньо очищене повітря подається в порожнину шолома і в допоміжні трубки по боках переднього щитка. Трубки охоплюють передній щиток по 2-х сторонах та мають по своїй довжині отвори-форсунки і частково заходять на нижню сторону щитка. Недоліком такого аналогу є відсутність в конструкції шолому системи відеореєстрації. Наявність такої системи в шоломі дозволила б працівникам правоохоронних органів при виконанні службових завдань по охороні громадського порядку здійснювати аудіовідеореєстрацію подій, що виникають під час роботи. Найбільш близьким технічним рішенням як за суттю, так і за задачами, що вирішуються, було вибрано за прототип шолом з вбудованою системою реєстрації [2]. Такий шолом складається з твердого корпусу, забезпечений елементами фіксації, амортизаційними елементами та системи реєстрації з камерою, яка встановлена всередині корпуса над бронесклом, об'єктив якої розміщений в центральній частині шолома над планкою фіксації забрала й не виступає за крайки корпуса. Система реєстрації містить вбудовану в корпус шолому джерело живлення, систему керування, записуючий пристрій з вбудованою пам'яттю, пристрій для підключення зовнішньої карти пам'яті та роз'їм для підключення до зовнішніх пристроїв або електромережі. Недоліком вищевказаного прототипу є відсутність стаціонарного блока архівації та зберігання даних, а це не дозволяє здійснювати: підключення до декількох відеонакопичувачів, одночасне заряджання та копіювання даних, автоматичне перенесення в блок даних та перегляд архівного відеоряду. Рішення цієї задачі досягається створенням протиударного шолома з системою відеореєстрації, який складається з шолома, який містить протиударний корпус, амортизаційний вузол, ремені фіксації та систему відеореєстрації, що містить відеокамеру, яка жорстко кріпиться з внутрішнього боку лобної частини шолома з відступом від крайки шолома, об'єктив камери розміщується в отворі шолома, діаметр якого відповідає діаметру об'єктиву, який ззовні захищено протиударним склом, габаритні розміри якого не заважають відкриттю забрала, відеонакопичувач з картою пам'яті, який з'єднується з відеокамерою за допомогою кабелю та роз'єму, вмонтованого у шоломі, пристрій зовнішньої карти пам'яті, джерело живлення та пульт управління, згідно з корисною моделлю, система відеореєстрації додатково містить стаціонарний блок архівації та зберігання даних, крім того, система відеореєстрації додатково містить мікрофон, який вмонтовано всередину шолому. А також, система відеореєстрації містить передавач передачі даних через загальну телекомунікаційну мережу. Те, що система відеореєстрації додатково містить стаціонарний блок архівації та зберігання даних дозволяє здійснювати наступне: - підключення до декількох відеонакопичувачів; - одночасне заряджання та копіювання даних; - автоматичне перенесення в блок даних; - перегляд архівного відеоряду. Те, що система відеореєстрації додатково містить мікрофон дозволяє здійснювати звукозапис даних та передавач передачі даних дозволяє здійснювати передачу відеосигналу та аудіосигналу по каналу WiFi. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Протиударний шолом з системою відеореєстрації, який складається з шолома, який містить протиударний корпус, амортизаційний вузол, ремені фіксації та систему відеореєстрації. Система відеореєстрації містить відеокамеру, відеонакопичувач з картою пам'яті, пристрій зовнішньої карти пам'яті, акумуляторну батарею, пульт управління, мікрофон, стаціонарний блок архівації та зберігання даних та передавач передачі даних через загальну телекомунікаційну мережу. Корисна модель, як вона описана, дозволяє здійснювати: підключення до декількох відеонакопичувачів, одночасне заряджання та копіювання даних, автоматичне перенесення в блок даних та перегляд архівного відеоряду. Протиударний шолом з системою відеореєстрації широко застосовується в оперативній роботі силових структур при виконанні завдань по охороні громадського порядку. Джерела інформації: 1 UA 99806 U 1. Пат. України № 84846. Шолом протиударний із захистом від аерозолів сльозоточивої та дратівної дії. Опубл. 11.11.2013. 2. Пат. России № 137742 U1. Шлем со встроенной системой регистрации. Публ. 27.02.2014. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Протиударний шолом з системою відеореєстрації, що складається з шолома, який містить протиударний корпус, амортизаційний вузол, ремені фіксації та систему відеореєстрації, що містить відеокамеру, яка жорство кріпиться з внутрішнього боку лобної частини шолома з відступом від крайки шолома, об'єктив камери розмішується в отворі шолома, діаметр якого відповідає діаметру об'єктиву, який ззовні захищено протиударним склом, габаритні розміри якого не заважають відкриттю забрала, відеонакопичувач з картою пам'яті, який з'єднується з відеокамерою за допомогою кабелю та роз'єму, вмонтованого у шоломі, пристрій зовнішньої карти пам'яті, джерело живлення та пульт управління, який відрізняється тим, що система відеореєстрації додатково містить стаціонарний блок архівації та зберігання даних, крім того, система відеореєстрації додатково містить мікрофон, який вмонтовано всередину шолома. 2. Протиударний шолом з системою відеореєстрації за п. 1, який відрізняється тим, що система відеореєстрації містить передавач передачі даних через загальну телекомунікаційну мережу. 20 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
