Направляючий пристрій для бурових штанг

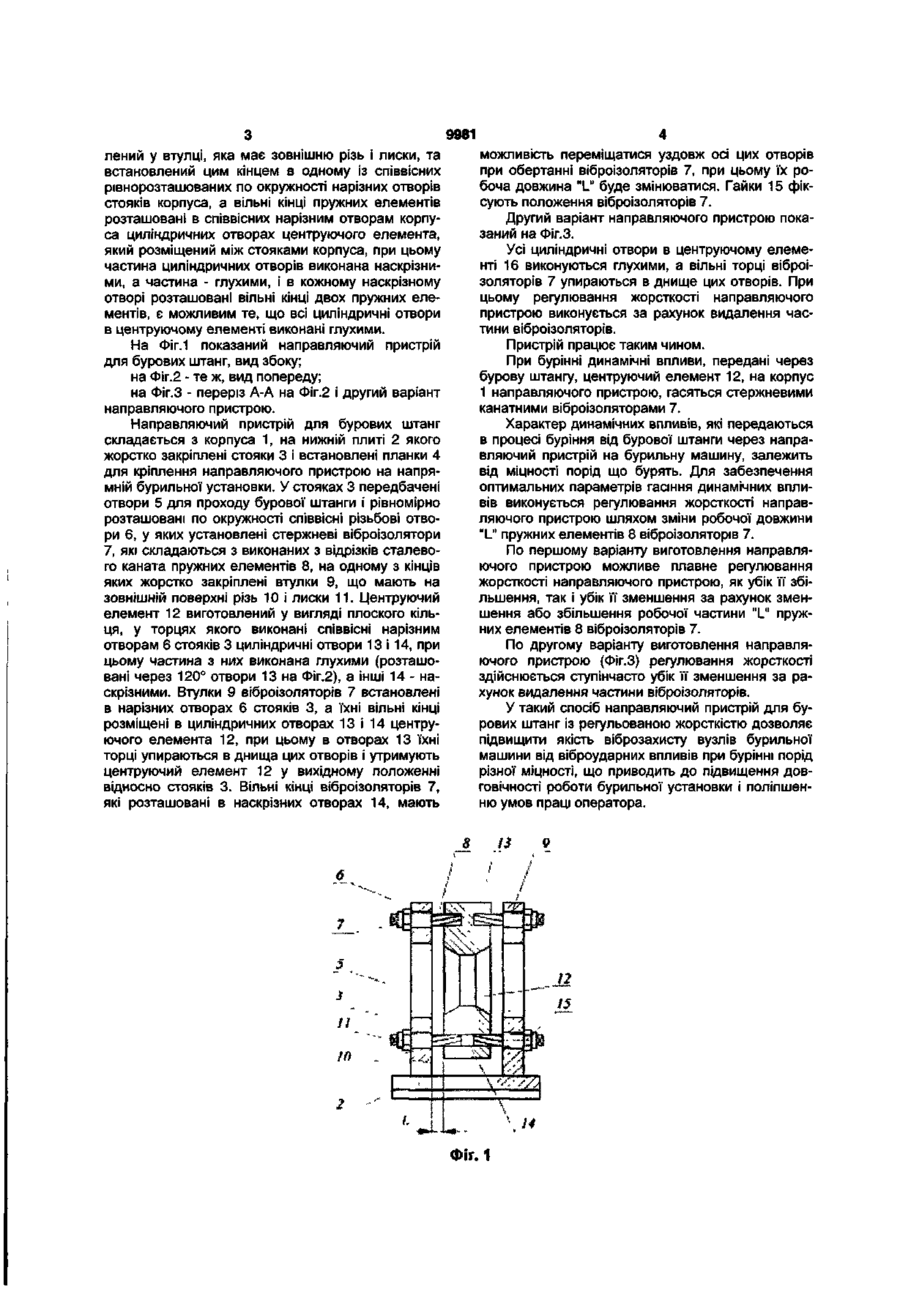

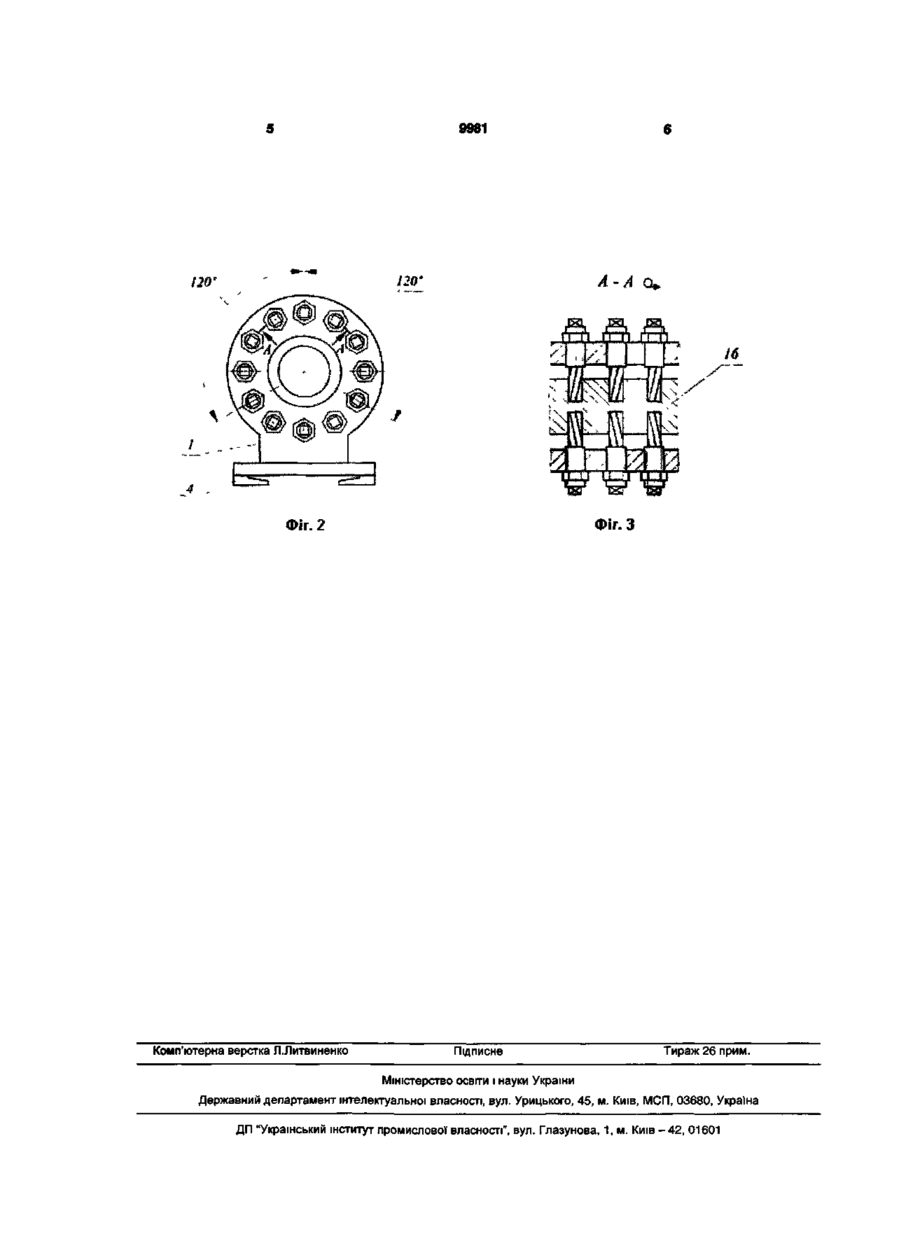

1. Направляючий пристрій для бурових штанг, корпус якого має отвори для проходу бурової штанги та містить пружні елементи, виконані з відрізків сталевого каната, закріплені своїми кінцями в корпусі, та центруючі елементи, установлені на пружних елементах, який відрізняється тим, що кожний із пружних елементів одним з кінців Корисна модель відноситься до гірничого машинобудування і може бути використана в машинах для буріння шпурів у вигляді направляючої опори на подавальному механізмі. Відомий люнет бурової штанги, який містить направляючу обойму, що складається з двох напівобойм, одна з яких має скріплені одне з іншим основи й упори, установлені на направляючій рамі [Авт. св. №1165780, МКИ Е21С9/00, 1985]. Однак, у процесі експлуатації бурильної машини під дією значних зусиль подачі подавального механізму виникає вигин осі бурової штанги, через що під час обертального руху штанги виникають інтенсивні динамічні навантаження, які передаються на направляючу обойму, що веде до швидкого зносу і зменшення терміну служби направляючого пристрою. Найбільш близьким до пропонованої корисної моделі є направляючий пристрій для бурових штанг, у корпусі якого передбачені отвори для проходу штанги й елементи, що центрують, які установлені на відрізках каната дугоподібної форми, укріплених кінцями в корпусі, при цьому воно має демпфер, розташований з тильної сторони елементів, що центрують [Авт. св. №1004632, МКИ Е21С9/00, 1983]. Недоліком даного пристрою є його недовговічність, тому що елементи, що центрують, під дією жорсткозакріплении у втулці, яка має зовнішню різь і лиски, та встановлений цим кінцем в одному із співвісних рівнорозташованих по окружності нарізних отворів стояків корпуса, а вільні кінці пружних елементів розташовані в співвісних нарізним отворам корпуса циліндричних отворах центруючого елемента, який розміщений між стояками корпуса, при цьому частина циліндричних отворів виконана наскрізними, а частина - глухими і в кожному наскрізному отворі розташовані вільні кінці двох пружних елементів. 2. Пристрій за п.1, який відрізняється тим, що всі циліндричні отвори в центруючому елементі виконані глухими. пружних відрізків каната постійно притискаються до штанги і швидко зношуються, при цьому відбувається втрата потужності на подолання сил сухого тертя, що знижує продуктивність бурильної установки, а від того, що елементи, що центрують, не зв'язані жорстко між собою, закріплені на окремих пружних елементах, тому тільки незначна їх частина сприймає навантаження і найбільше зношується. Наприклад, навантаження від ваги бурової штанги сприймають тільки нижні центруючі елементи і відрізки каната, на яких вони закріплені. Технічним завданням корисної моделі є створення такого направляючого пристрою, для бурових штанг, в якому нова конструкція пристрою дозволить підвищити довговічність роботи вузлів і деталей бурильної установки та якість просторового захисту від ударних і вібраційних навантажень, що виникають при бурінні, за рахунок регулювання жорсткості пружних елементів. Поставлене завдання досягається тим, що направляючий пристрій для бурових штанг, корпус якого має отвори для проходу бурової штанги та містить пружні елементи, виконані з відрізків сталевого каната, закріплені своїми кінцями в корпусі та центруючі елементи установлені на пружних елементах, згідно з корисною моделлю, кожний із пружних елементів одним з кінців жорстко закріп 00 О) ОТ 9981 лений у втулці, яка має зовнішню різь і лиски, та встановлений цим кінцем в одному із співвісних рівнорозташованих по окружності нарізних отворів стояків корпуса, а вільні кінці пружних елементів розташовані в співвісних нарізним отворам корпуса циліндричних отворах центруючого елемента, який розміщений між стояками корпуса, при цьому частина циліндричних отворів виконана наскрізними, а частина - глухими, і в кожному наскрізному отворі розташовані вільні кінці двох пружних елементів, є можливим те, що всі циліндричні отвори в центруючому елементі виконані глухими. На Фіг.1 показаний направляючий пристрій для бурових штанг, вид збоку; на Фіг.2 - те ж, вид попереду; на Фіг.З - переріз А-А на Фіг.2 і другий варіант направляючого пристрою. Направляючий пристрій для бурових штанг складається з корпуса 1, на нижній плиті 2 якого жорстко закріплені стояки 3 і встановлені планки 4 для кріплення направляючого пристрою на напрямній бурильної установки. У стояках 3 передбачені отвори 5 для проходу бурової штанги і рівномірно розташовані по окружності співвісні різьбові отвори 6, у яких установлені стержневі віброізолятори 7, які складаються з виконаних з відрізків сталевого каната пружних елементів 8, на одному з кінців яких жорстко закріплені втулки 9, що мають на зовнішній поверхні різь 10 і лиски 11. Центруючий елемент 12 виготовлений у вигляді плоского кільця, у торцях якого виконані співвісні нарізним отворам 6 стояків 3 циліндричні отвори 13 і 14, при цьому частина з них виконана глухими (розташовані через 120° отвори 13 на Фіг.2), а інші 14 - наскрізними. Втулки 9 віброізоляторів 7 встановлені в нарізних отворах 6 стояків 3, а їхні вільні кінці розміщені в циліндричних отворах 13 і 14 центруючого елемента 12, при цьому в отворах 13 їхні торці упираються в днища цих отворів і утримують центруючий елемент 12 у вихідному положенні відносно стояків 3. Вільні кінці віброізоляторів 7, які розташовані в наскрізних отворах 14, мають можливість переміщатися уздовж осі цих отворів при обертанні віброізоляторів 7, при цьому їх робоча довжина "L" буде змінюватися. Гайки 15 фіксують положення віброізоляторів 7. Другий варіант направляючого пристрою показаний на Фіг.З. Усі циліндричні отвори в центруючому елементі 16 виконуються глухими, а вільні торці віброізоляторів 7 упираються в днище цих отворів. При цьому регулювання жорсткості направляючого пристрою виконується за рахунок видалення частини віброізоляторів. Пристрій працює таким чином. При бурінні динамічні впливи, передані через бурову штангу, центруючий елемент 12, на корпус 1 направляючого пристрою, гасяться стержневими канатними віброізоляторами 7. Характер динамічних впливів, які передаються в процесі буріння від бурової штанги через направляючий пристрій на бурильну машину, залежить від міцності порід що бурять. Для забезпечення оптимальних параметрів гасіння динамічних впливів виконується регулювання жорсткості направляючого пристрою шляхом зміни робочої довжини "L" пружних елементів 8 віброізоляторів 7. По першому варіанту виготовлення направляючого пристрою можливе плавне регулювання жорсткості направляючого пристрою, як убік її збільшення, так і убік її зменшення за рахунок зменшення або збільшення робочої частини "L" пружних елементів 8 віброізоляторів 7. По другому варіанту виготовлення направляючого пристрою (Фіг.З) регулювання жорсткості здійснюється ступінчасто убік її зменшення за рахунок видалення частини віброізоляторів. У такий спосіб направляючий пристрій для бурових штанг із регульованою жорсткістю дозволяє підвищити якість віброзахисту вузлів бурильної машини від віброударних впливів при бурінні порід різної міцності, що приводить до підвищення довговічності роботи бурильної установки і поліпшенню умов праці оператора. 9981 А-А Фіг. З Фіг. 2 Комп'ютерна верстка Л.Литвиненко О* Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
