Навушник регульованої форми

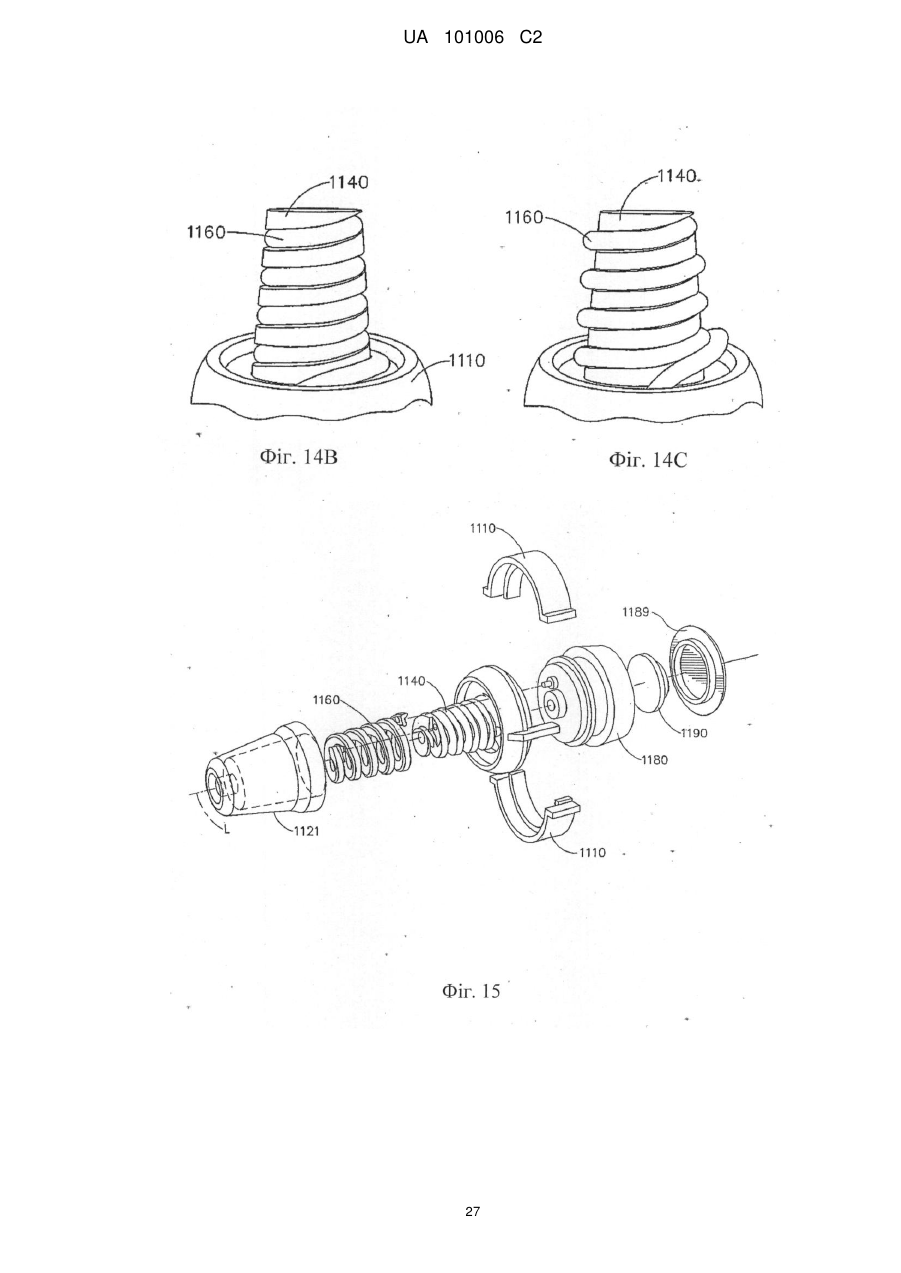

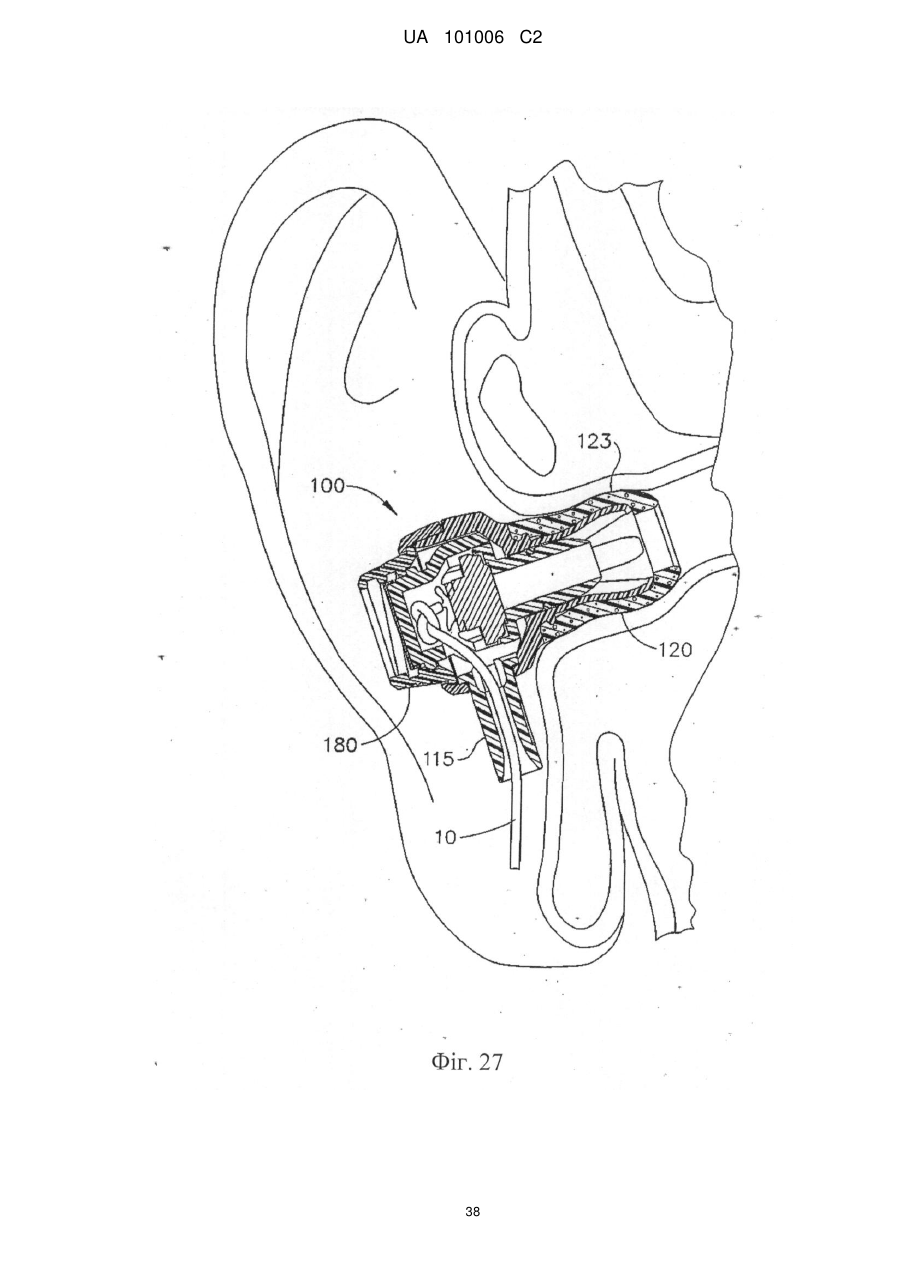

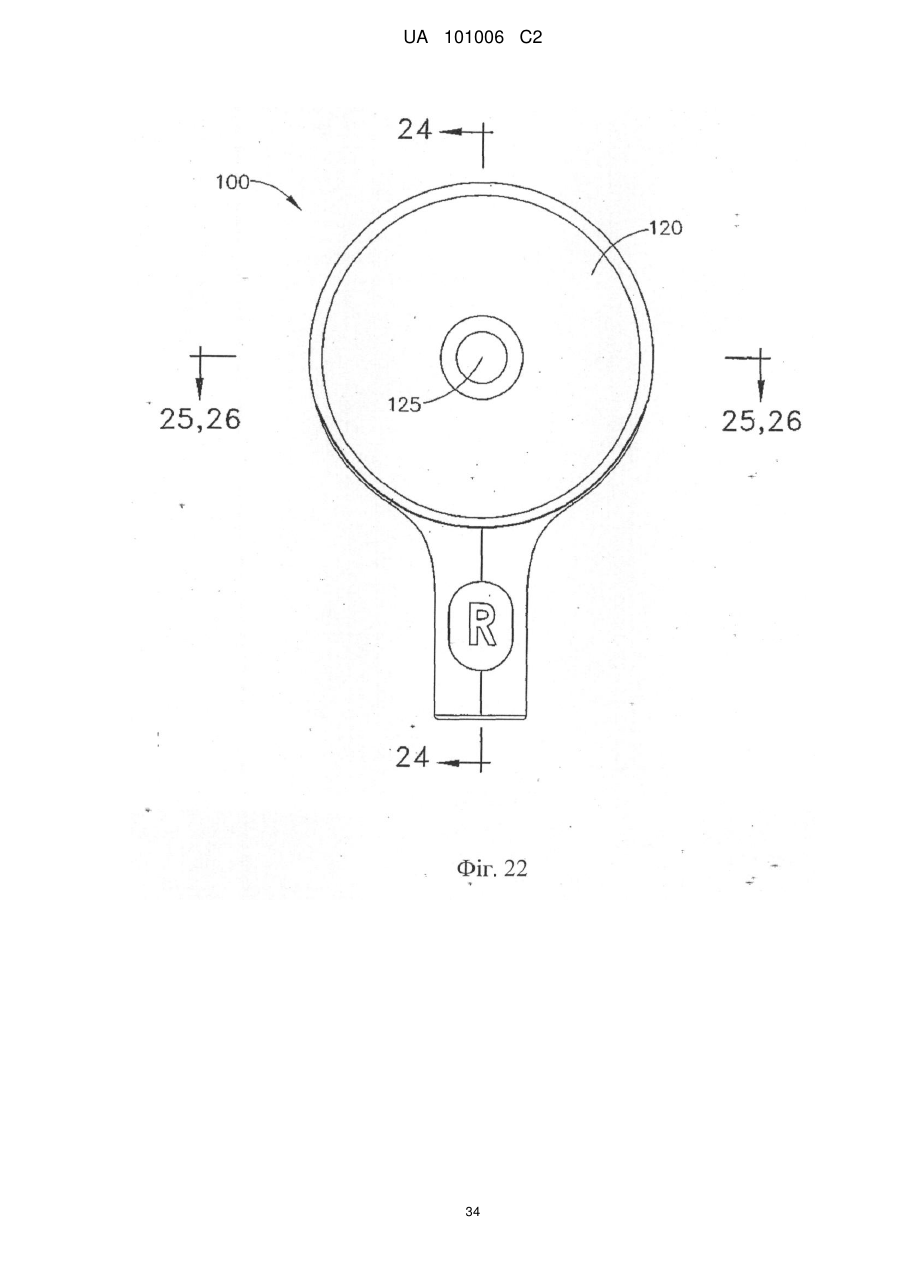

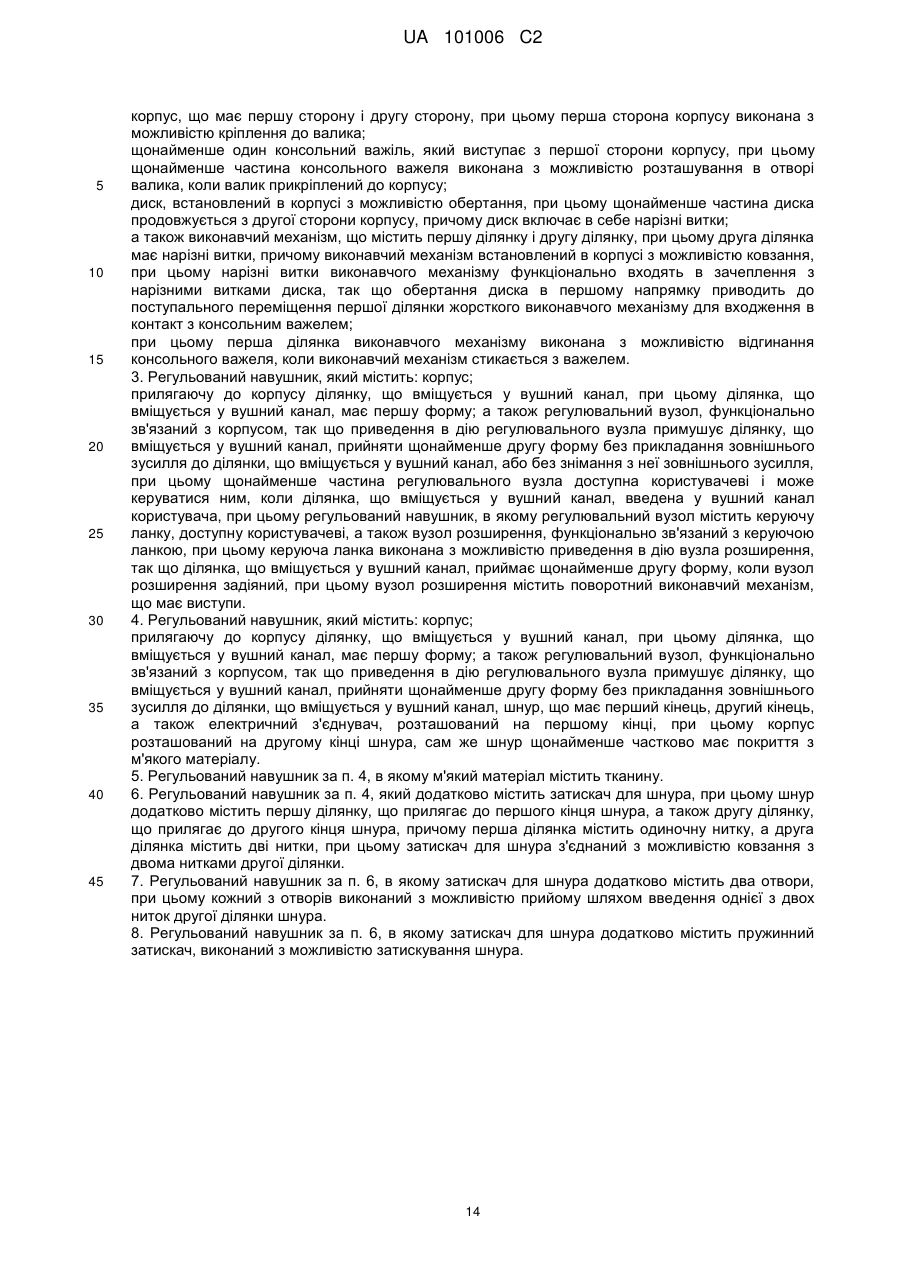

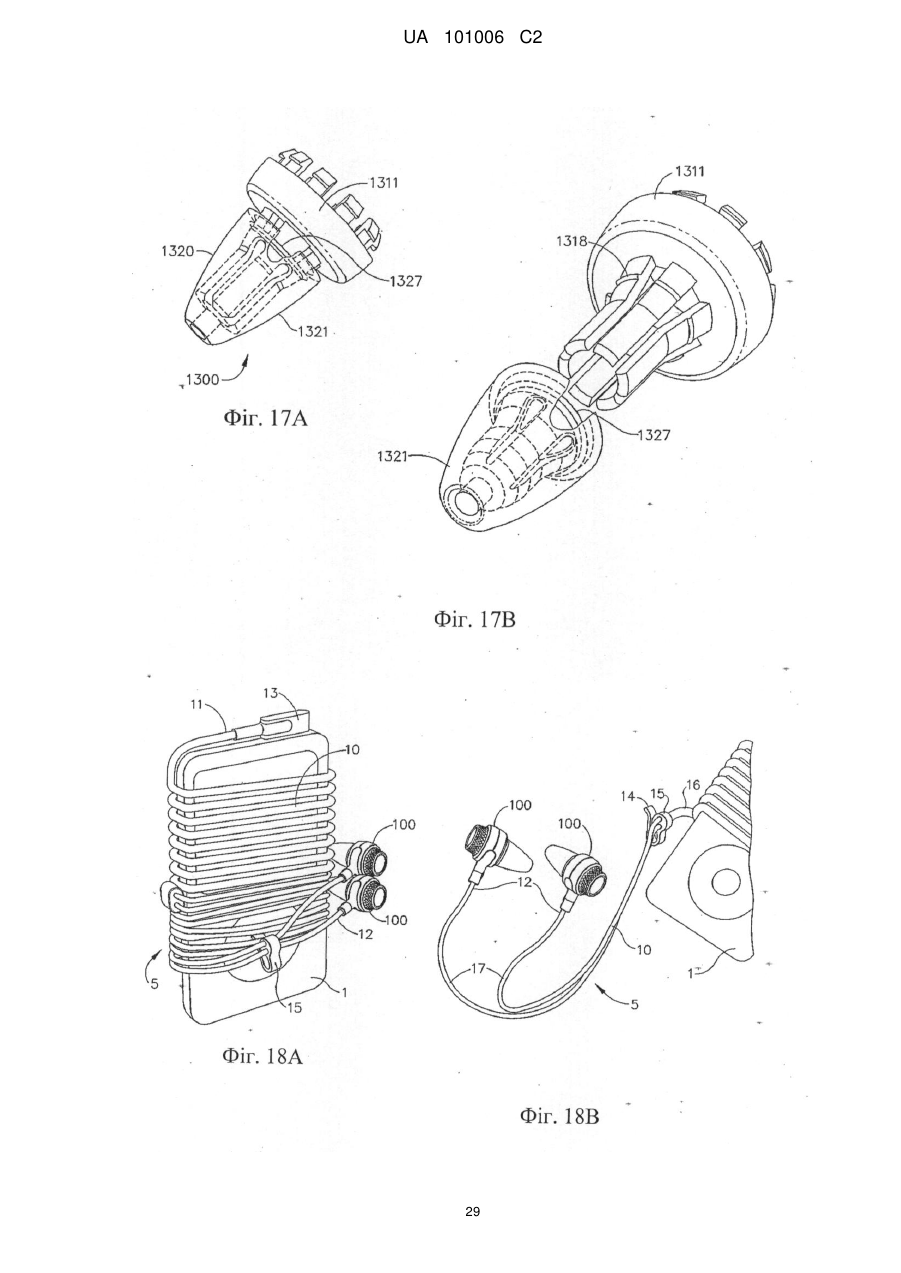

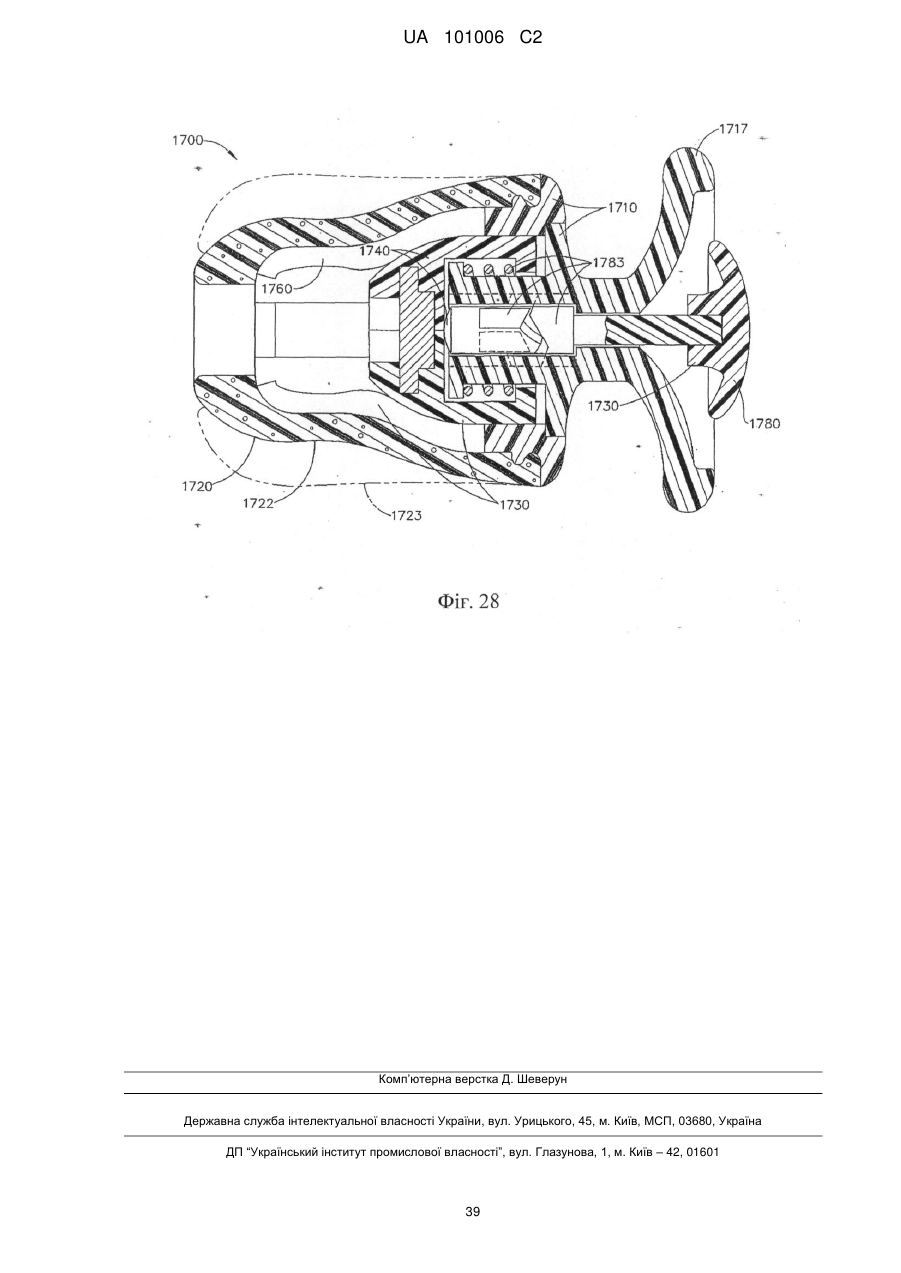

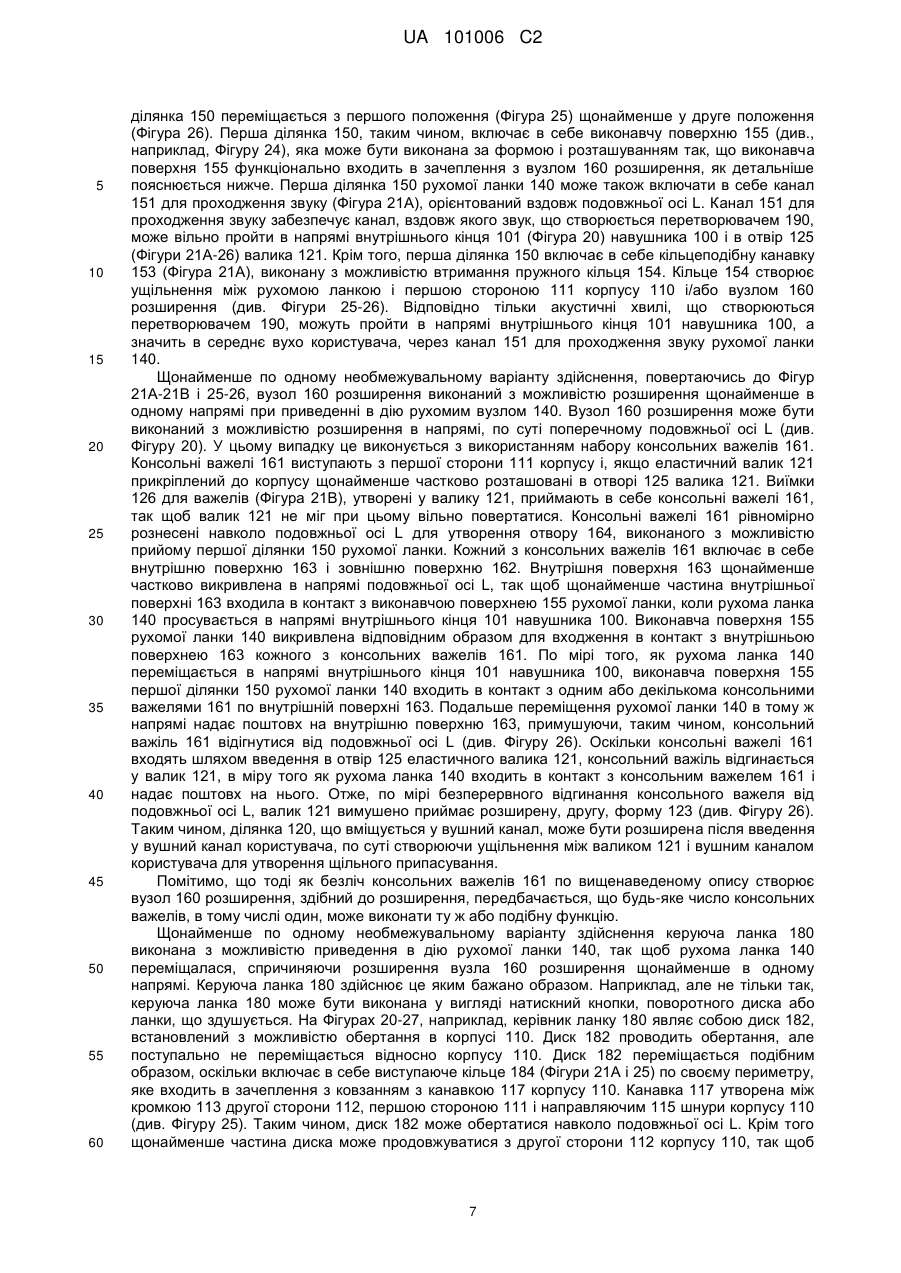

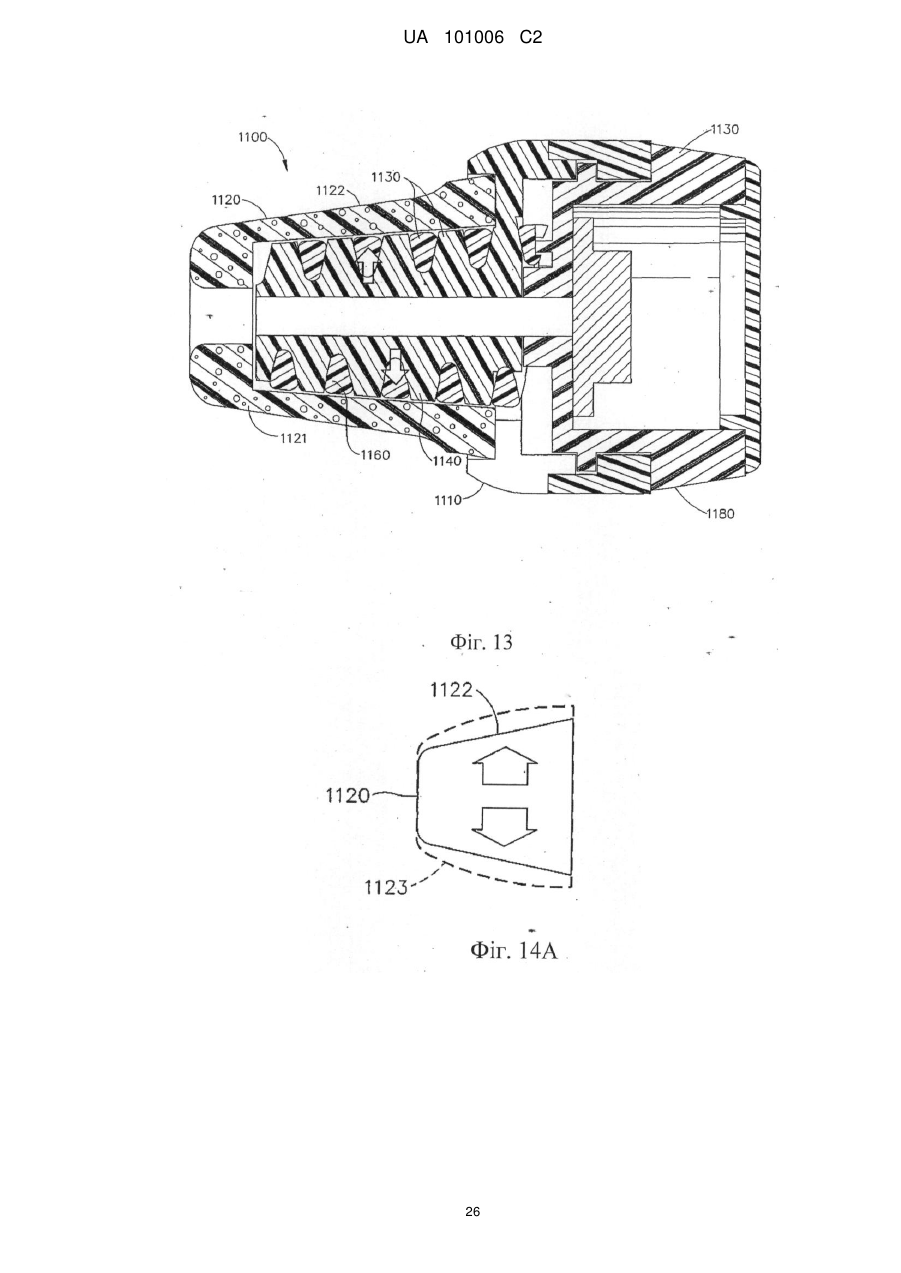

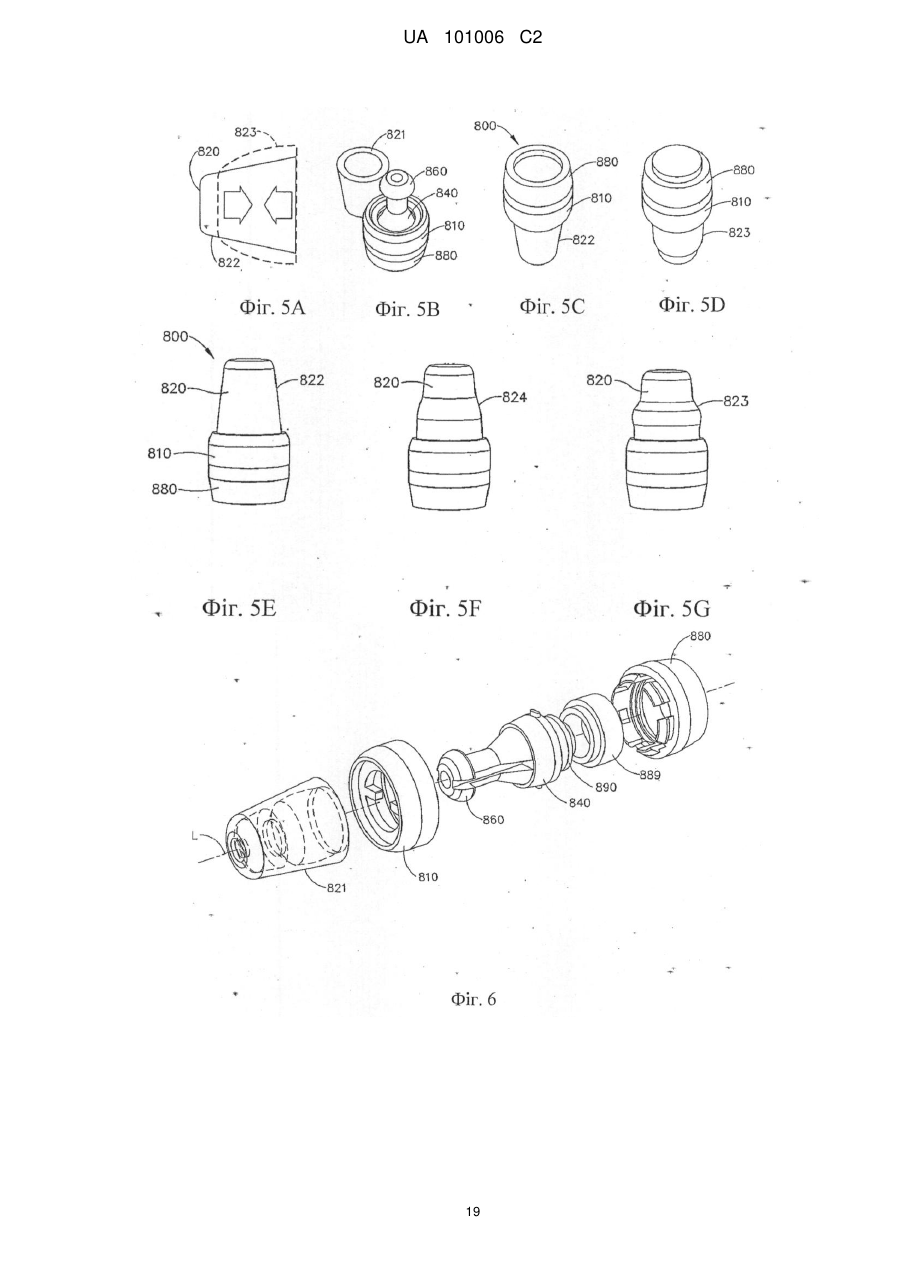

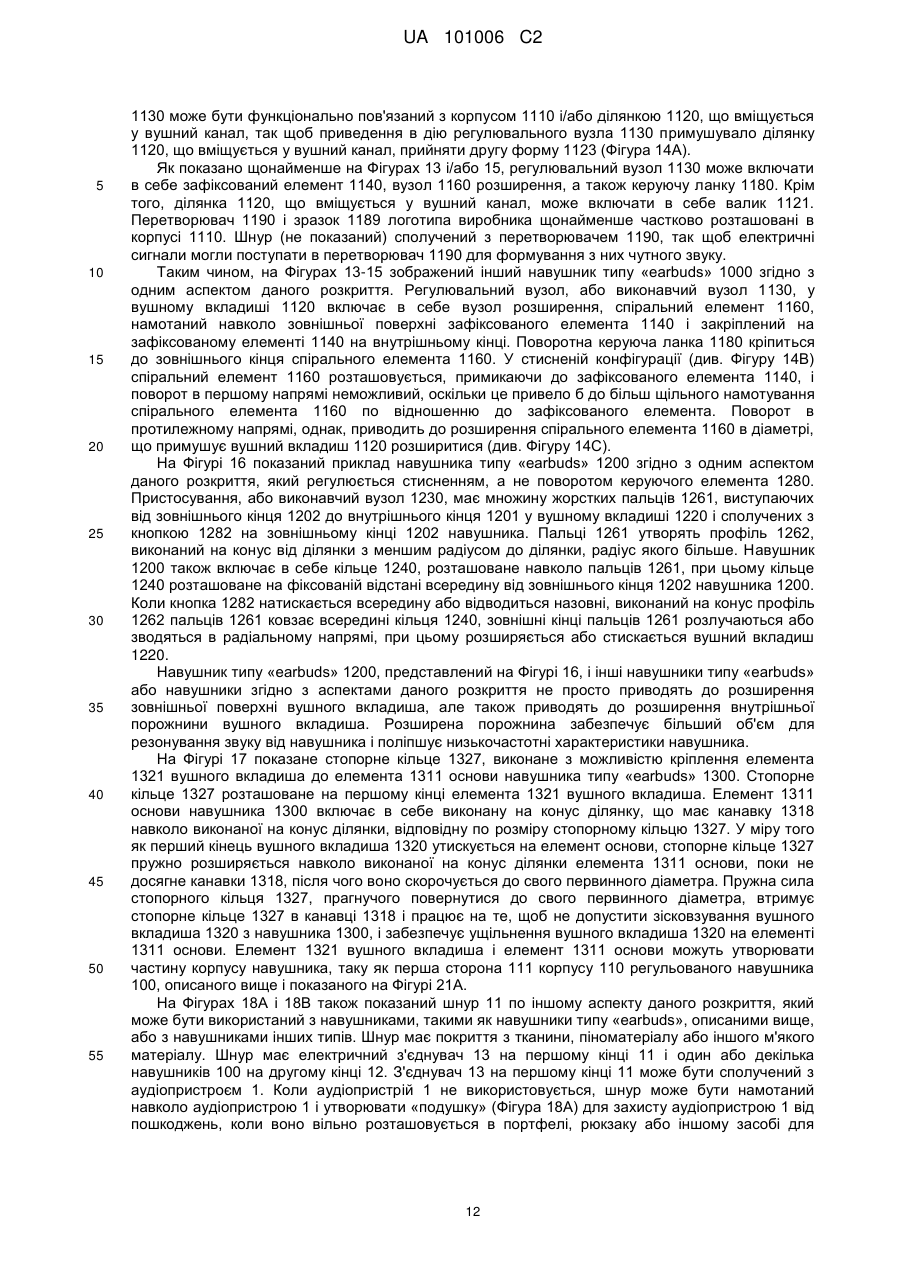

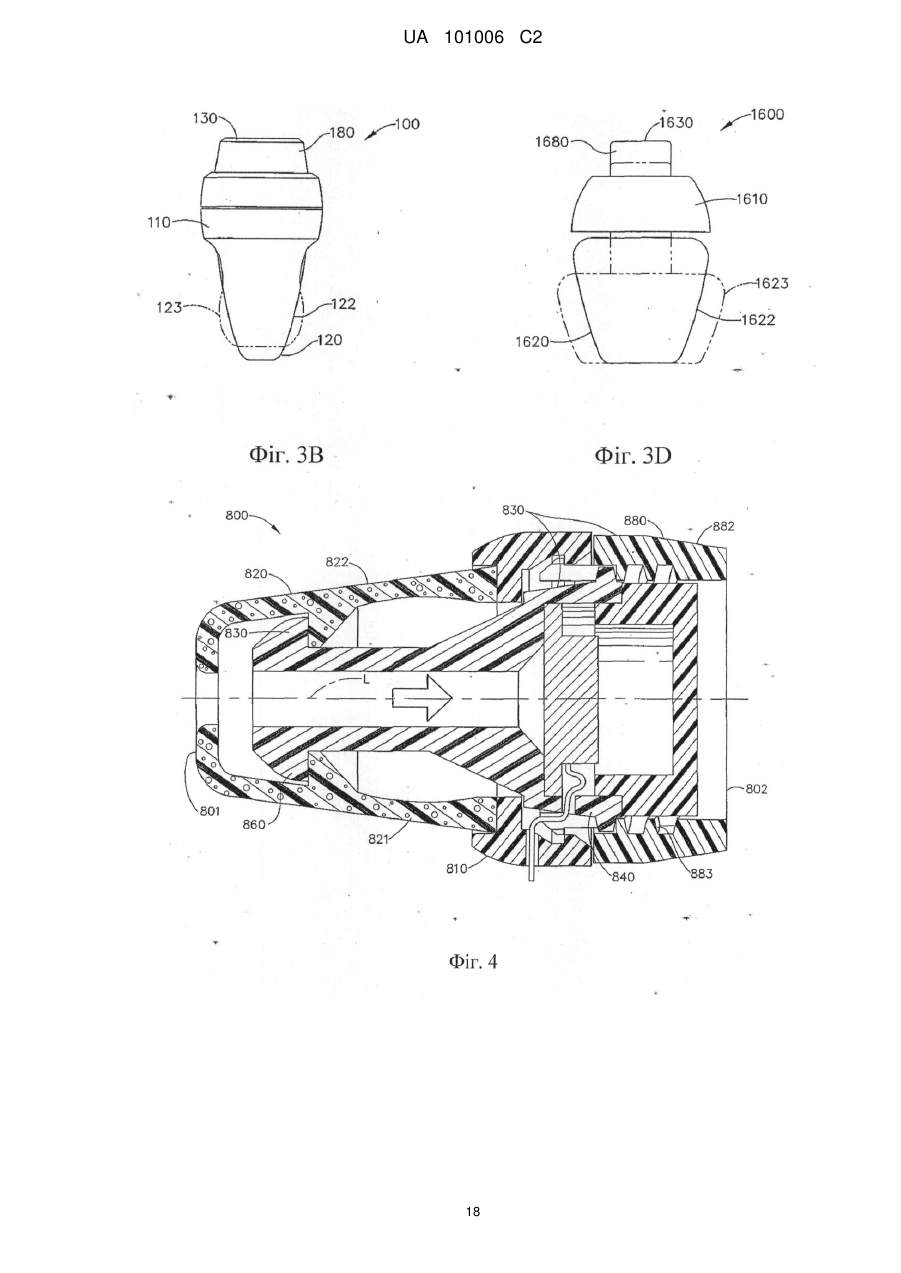

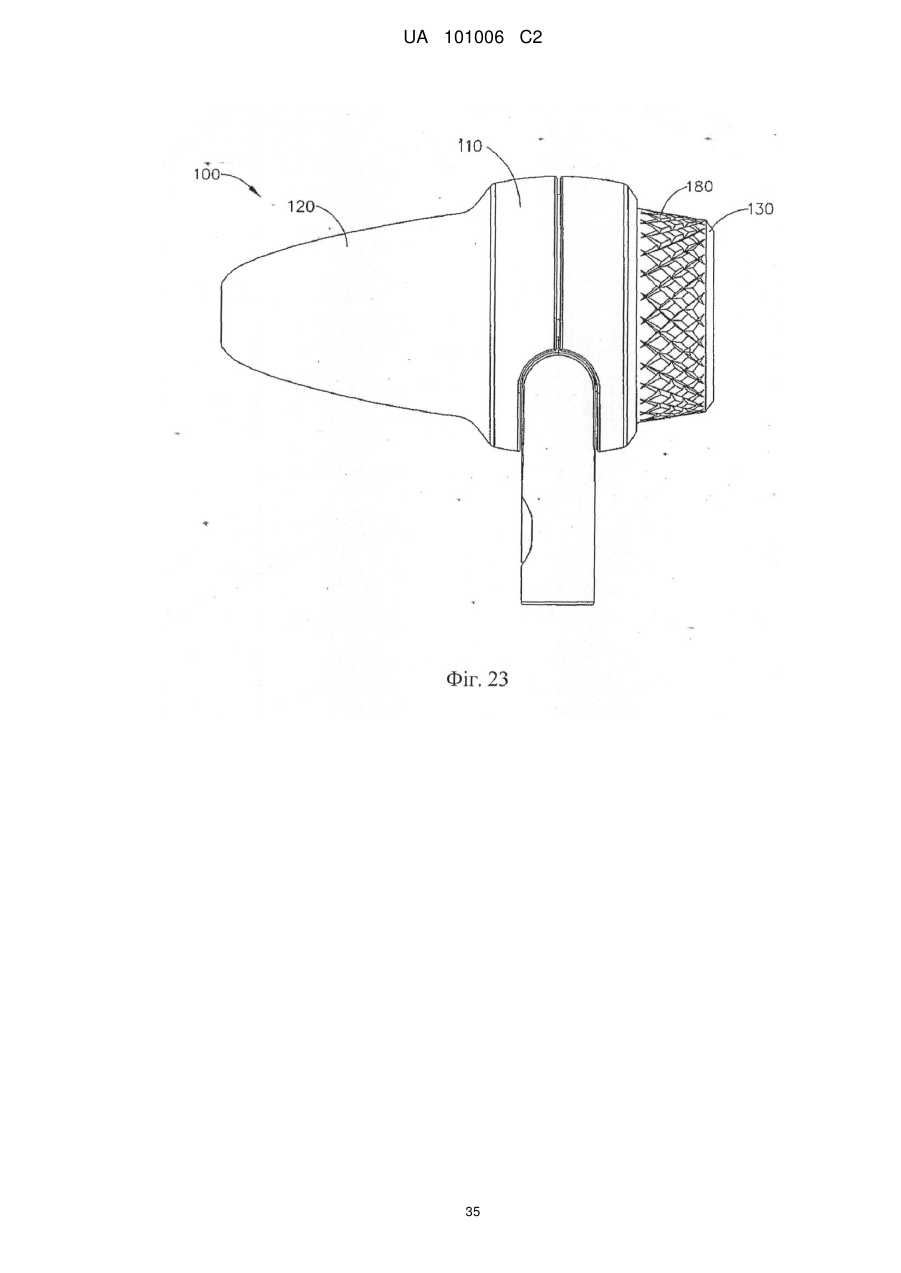

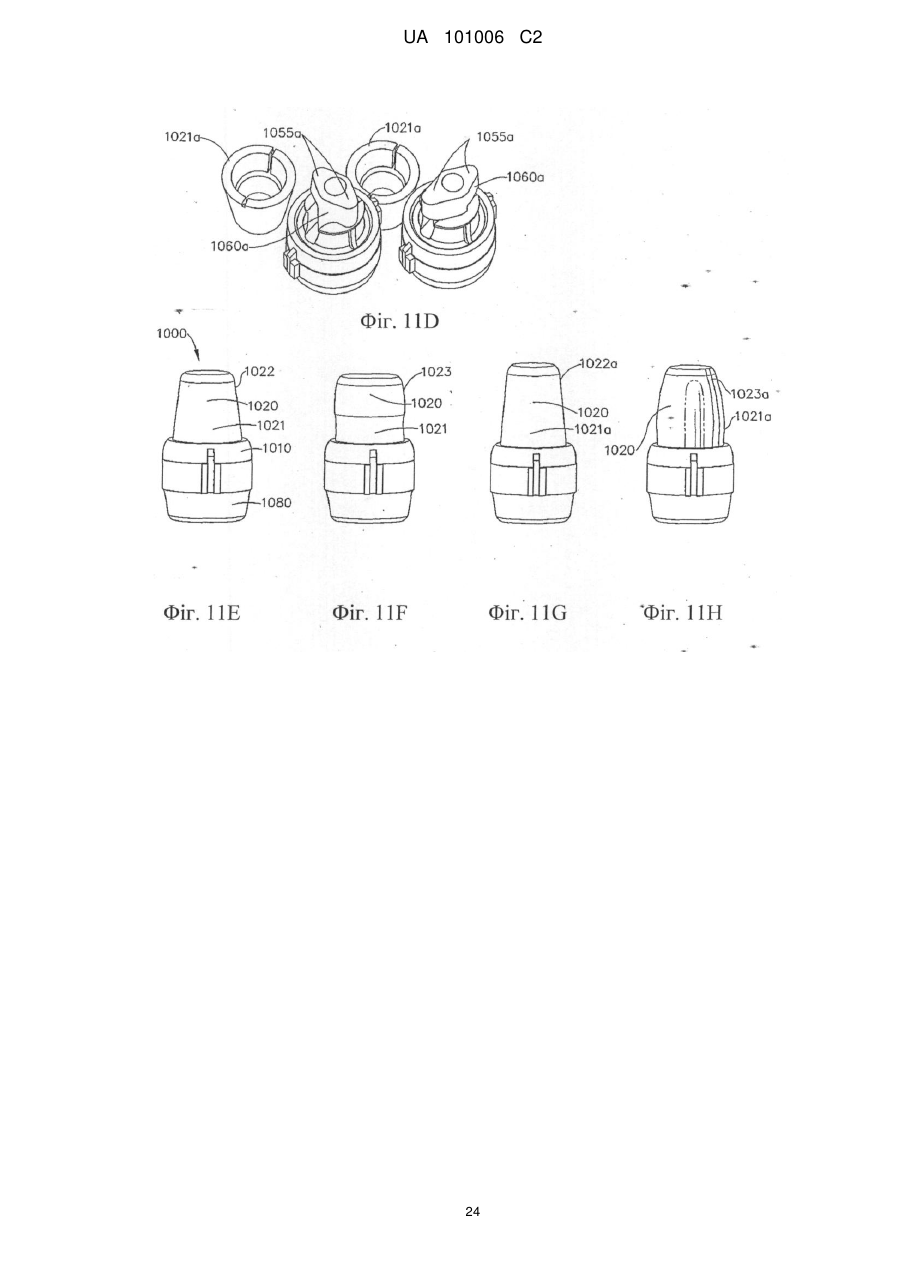

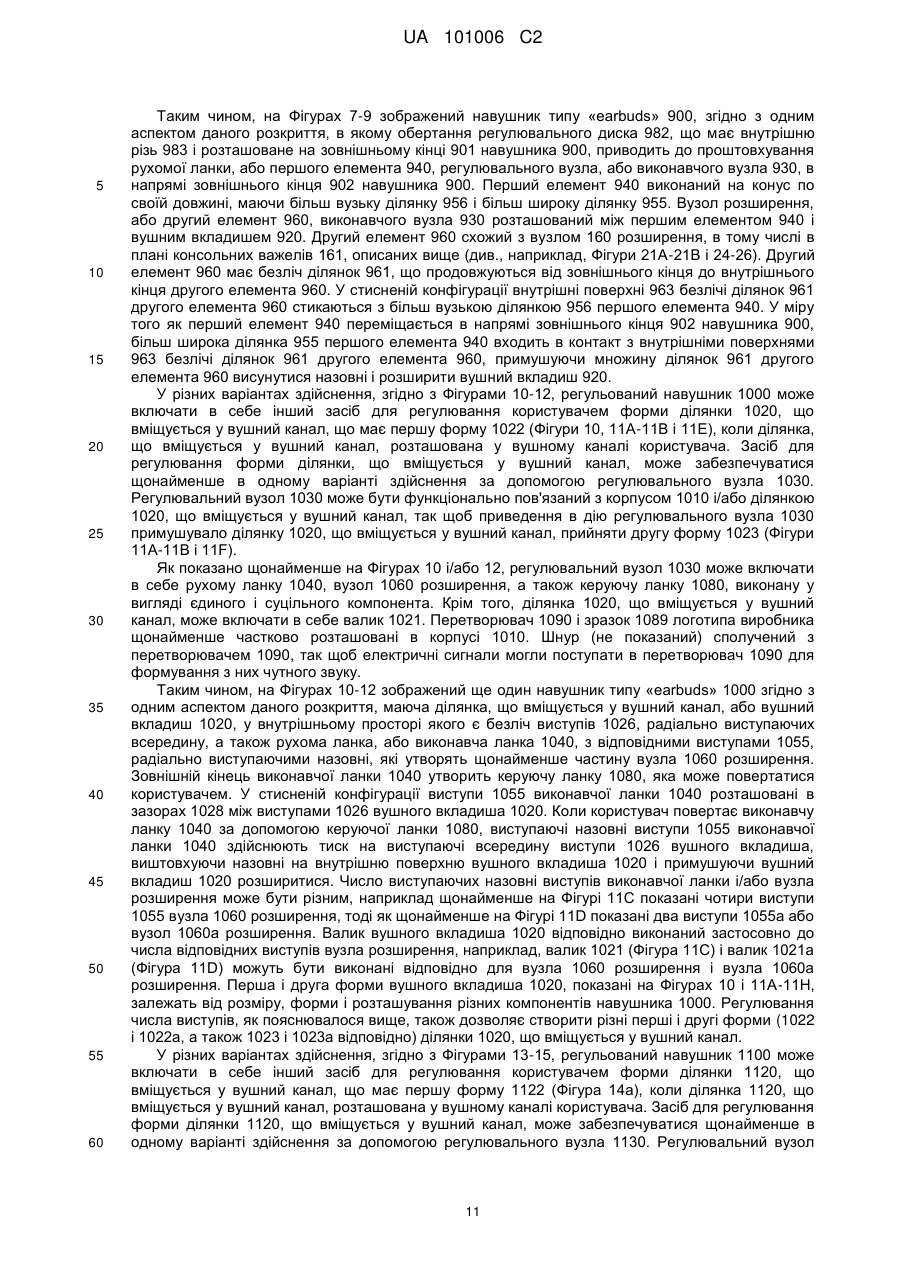

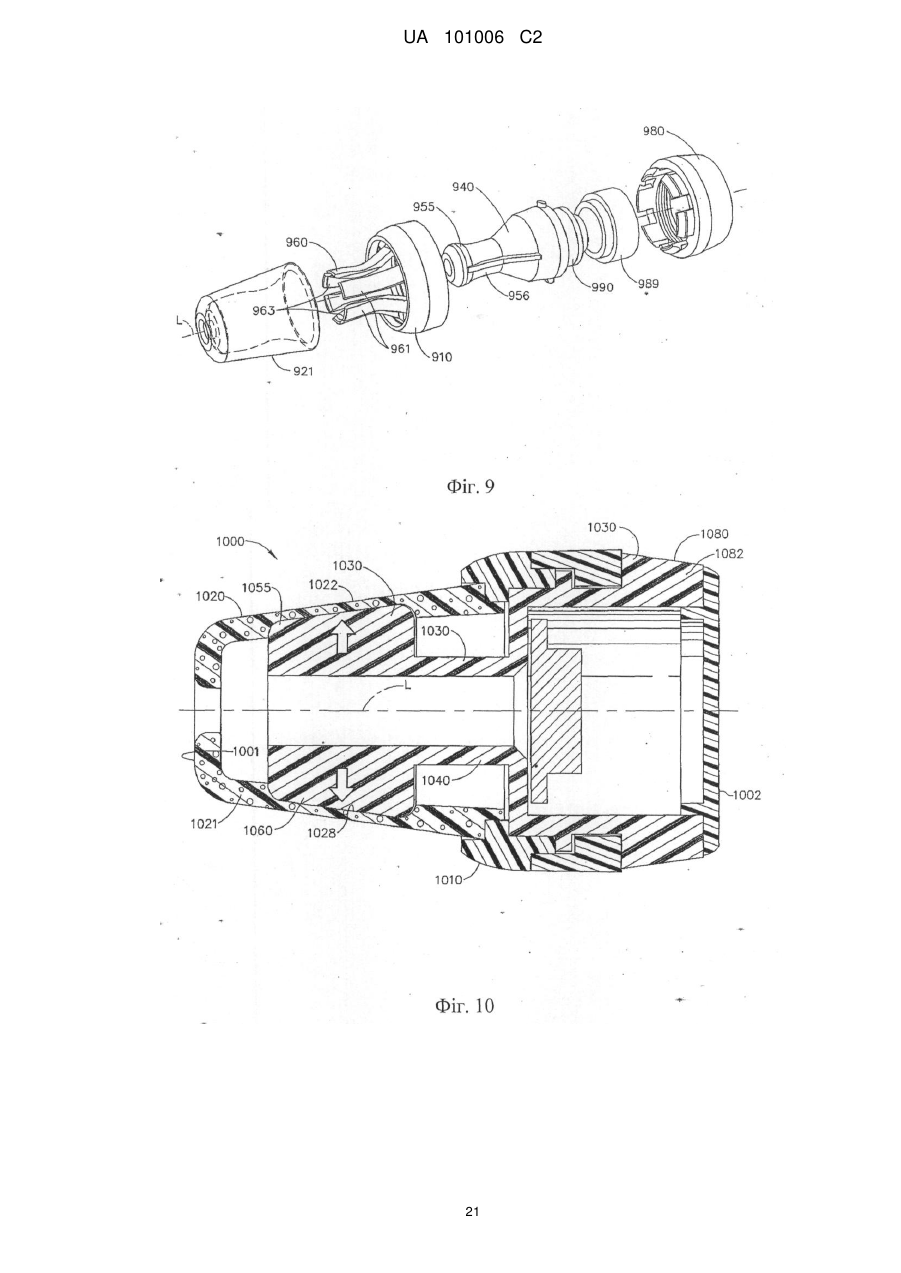

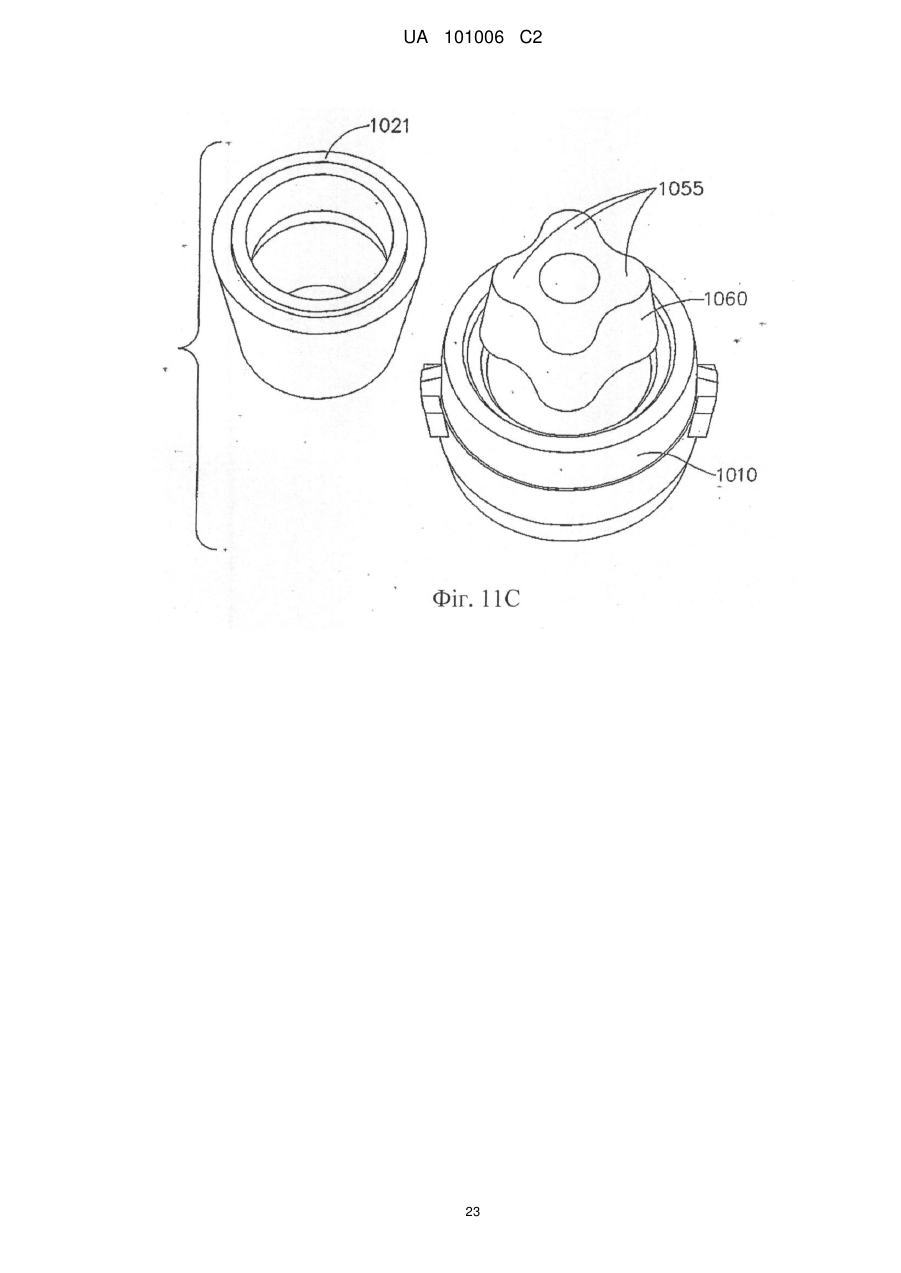

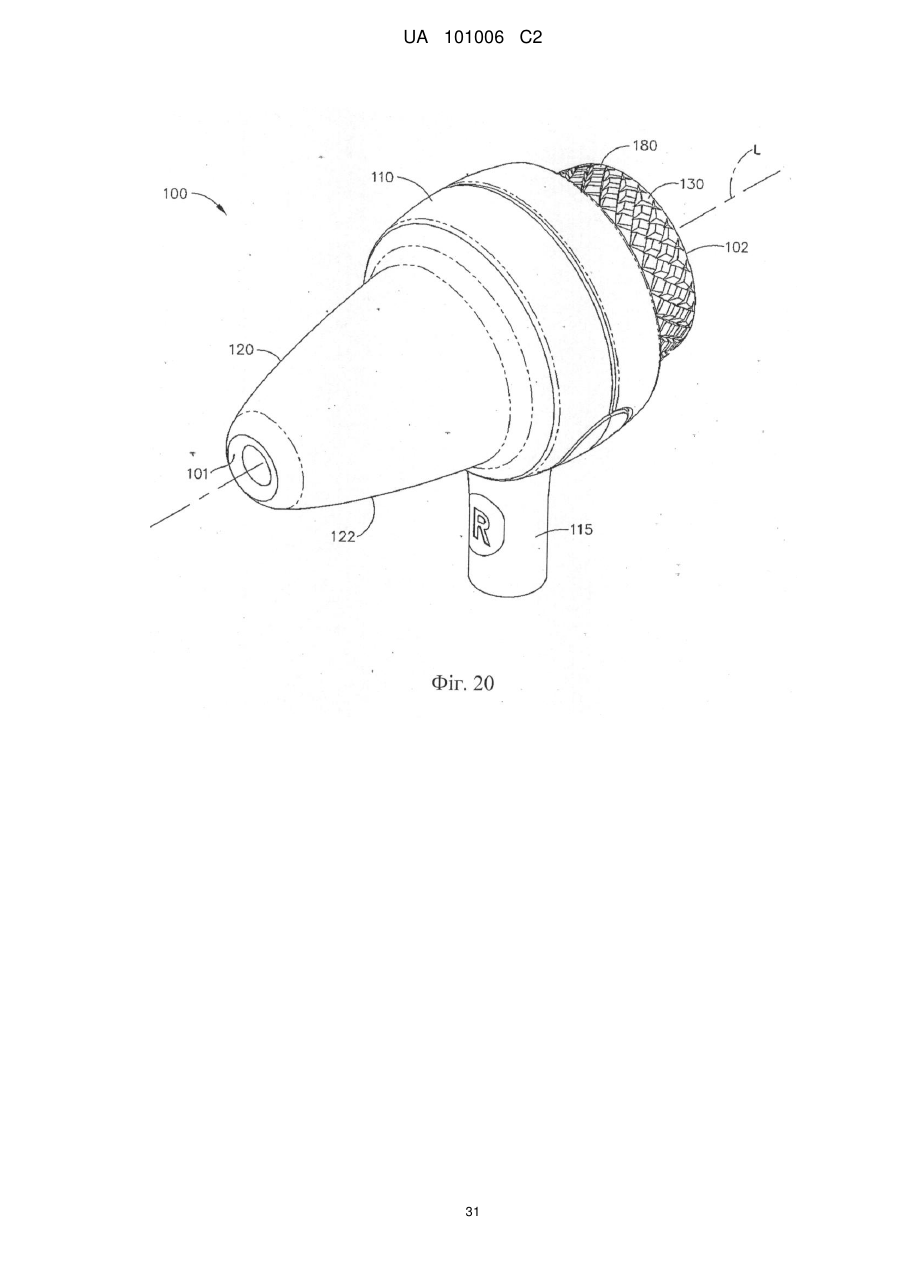

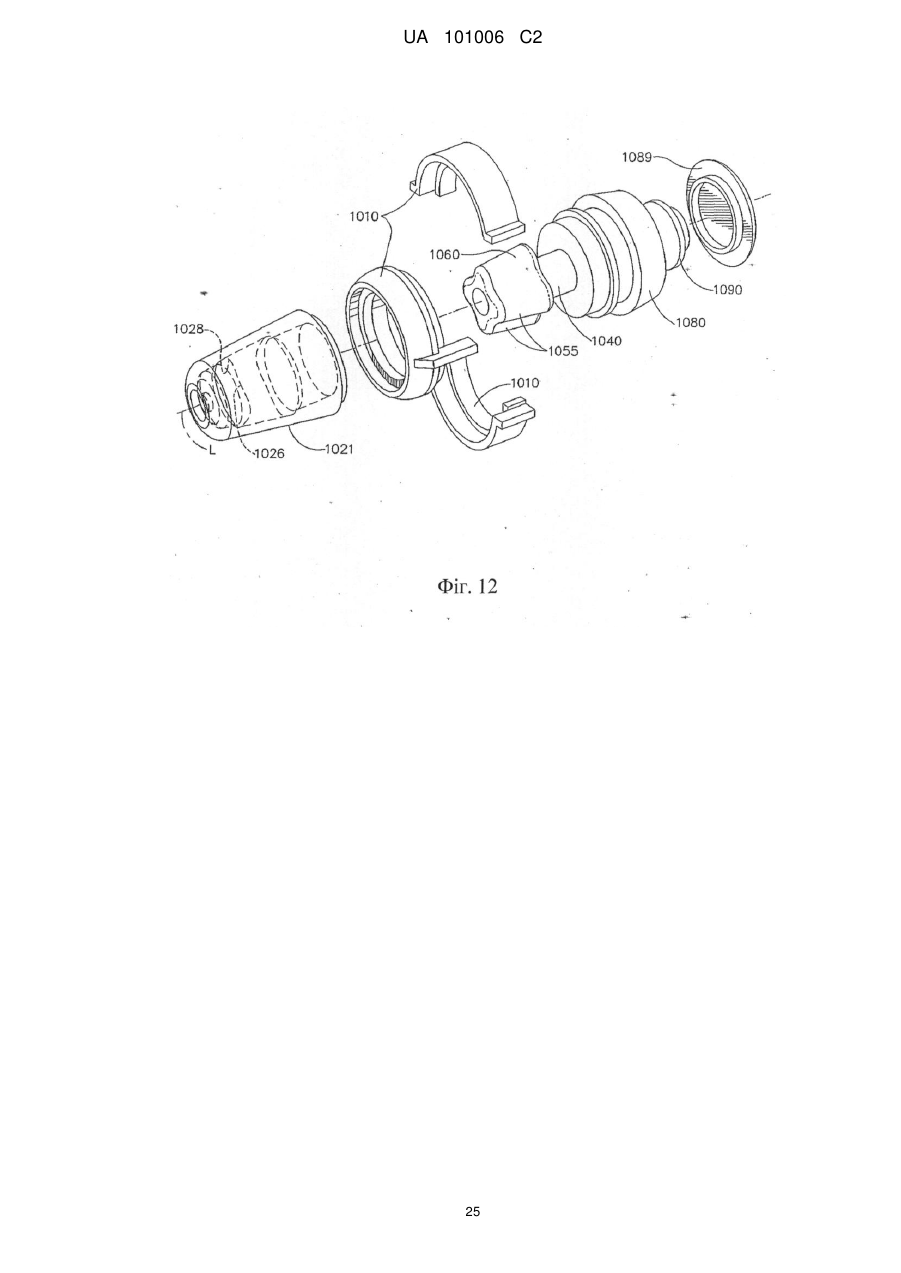

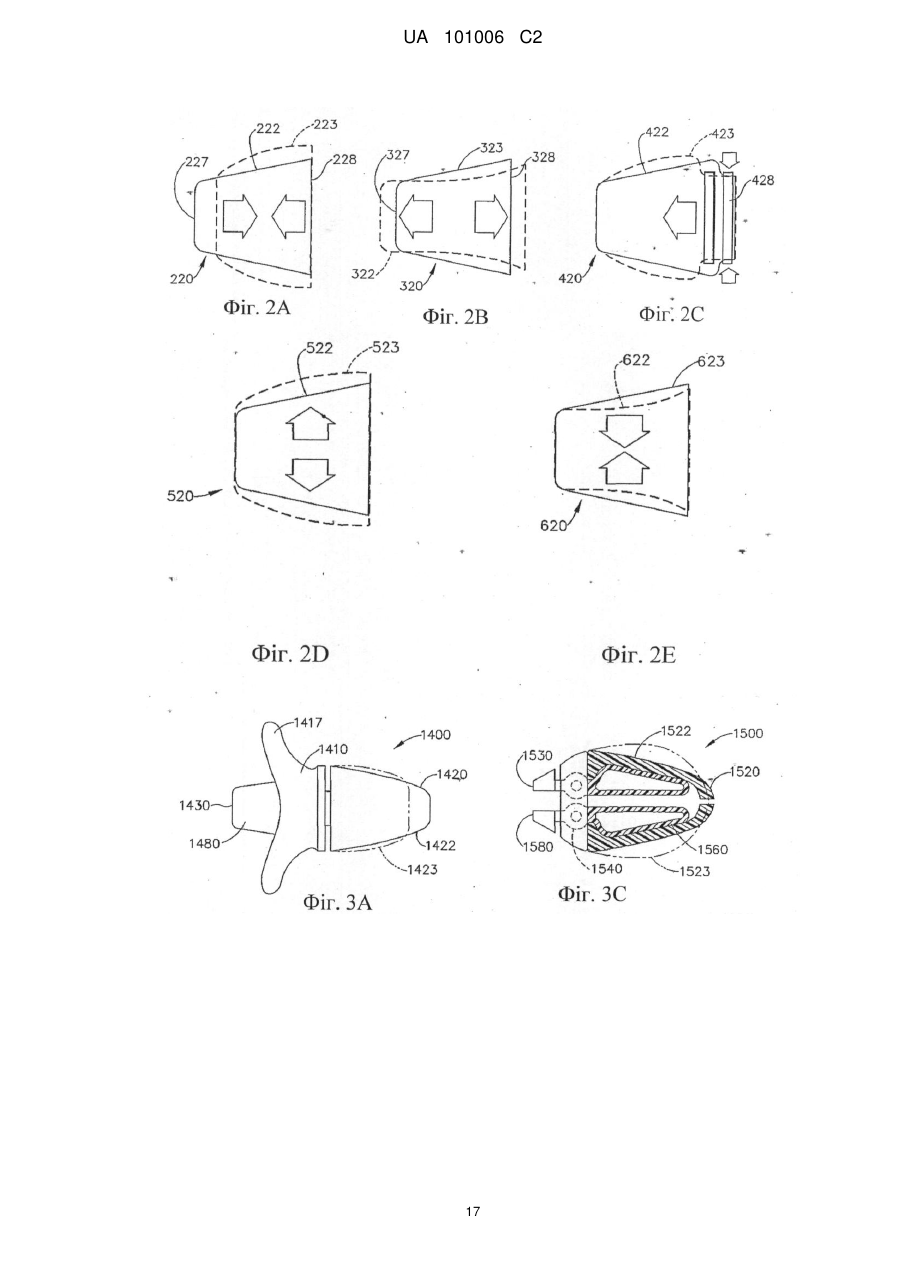

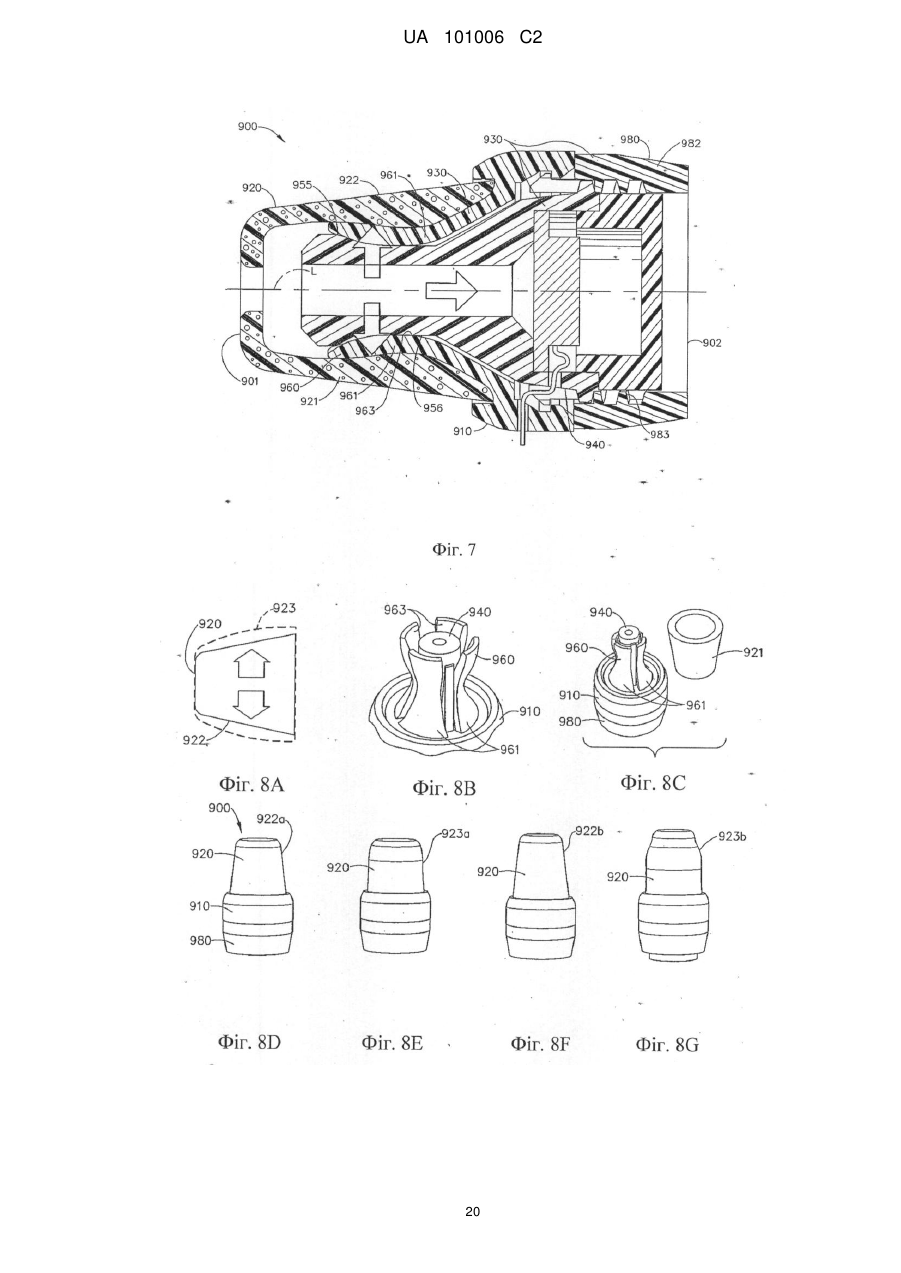

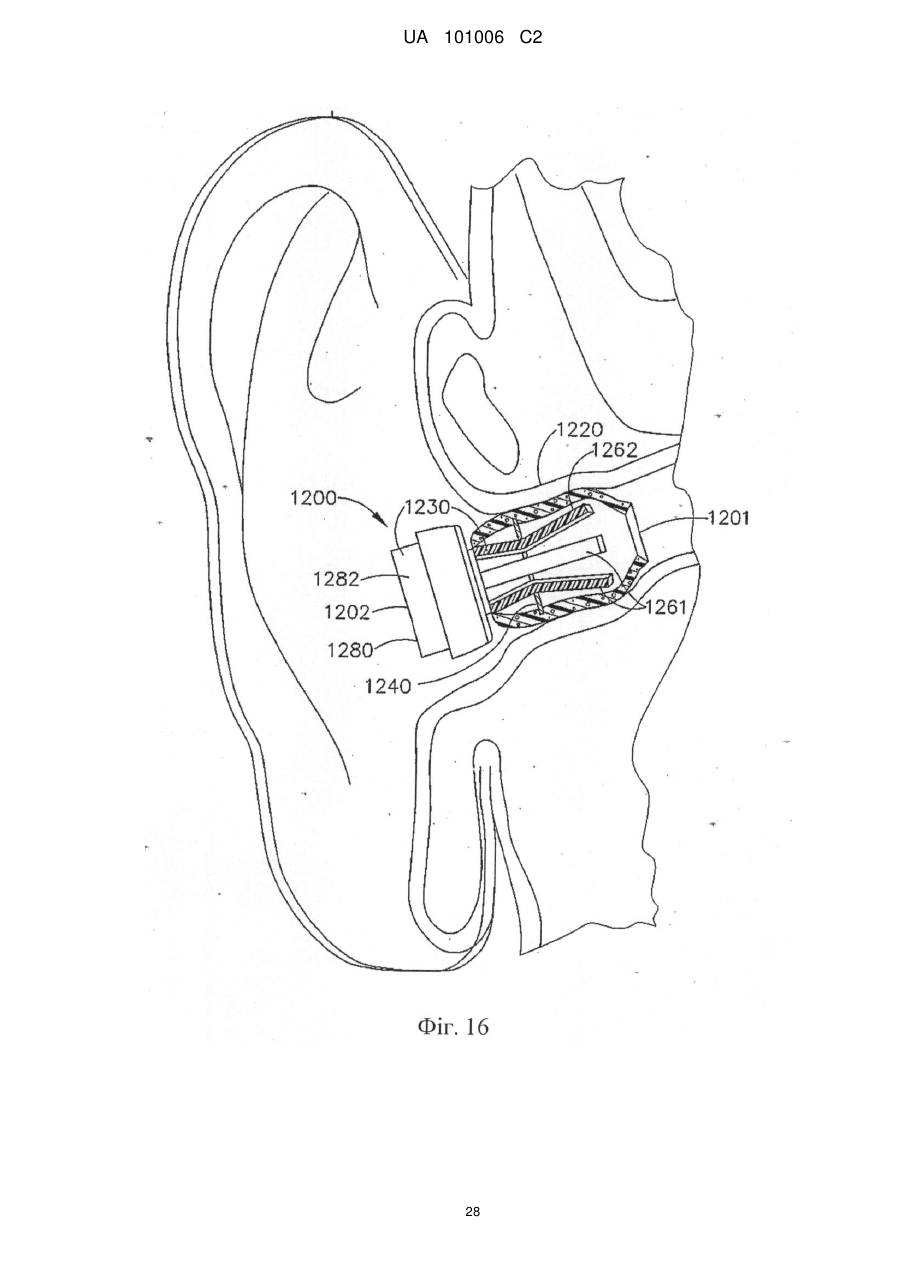

Реферат: Дане розкриття стосується регульованого виробу, що вставляється у вухо, такого як навушник типу "earbuds", яке може вводитися у вушний канал користувача в стисненій конфігурації і регулюватися користувачем для розширення і щільного прилягаючого до вушного каналу. UA 101006 C2 (12) UA 101006 C2 UA 101006 C2 5 10 15 20 25 30 35 40 45 50 55 60 Домагання на пріоритет Дана заявка вимагає на пріоритет по попередній заявці США під серійним номером 61/009,690, озаглавленій «ADJUSTABLE FIT EARBUD, CLOTH COVERED CORD AND CORD CLIP ZIPPER», зареєстрованій 31 грудня 2007 р., яка повністю включена в даний опис шляхом посилання. Рівень техніки Дане розкриття, загалом, стосується регульованих виробів, що вставляються у вухо, конкретніше, навушників для прослуховування аудіоінформації, наприклад тієї, що може програватися портативними аудіопристроями. Навушники звичайно являють собою пару малих по розміру «гучномовців», забезпечених механізмом для втримання їх поблизу вух користувача, а також засобом їх з'єднання з джерелом сигналу, таким як підсилювач звуку, радіо або портативного аудіопристрою, наприклад, CD або MP3 плеєр. Навушники типу «earbuds» являють собою навушники малого розміру, які вміщують безпосередньо зовні або всередині вушного каналу. Деякі навушники типу «earbuds», звані зовнішніми навушниками, виконуються з можливістю розташування поза вушним каналом. Вони звичайно недорогі і користуються успіхом внаслідок їх портативності і зручності. Однак внаслідок їх нездатності забезпечити звукоізоляція, вони не можуть передати той же динамічний діапазон, що повнорозмірні навушники або навушники типу «earbuds», що вставляються у вушний канал (які описуються нижче), для заданого рівня гучності. Внаслідок цього їх часто використовують при підвищених рівнях гучності, щоб заглушити шум в оточенні користувача. Згодом навушники типу «earbuds» стали навушниками звичного типу, що йдуть в комплекті з портативними аудіопристроями. Вкладні навушники типу «earbuds» являють собою навушники типу «earbuds», які вводяться безпосередньо у вушний канал. Ці навушники володіють тією ж портативністю, що і зовнішні навушники типу «earbuds», але також служать вушними вкладишами для блокування шуму навколишнього середовища. Існує два основних типи вкладних навушників типу «earbuds»: універсальні і виконані на замовлення. Універсальні вкладні навушники передбачають один або декілька розмірів втулок для відповідності різним вушним каналам, звичайно виконаних з силіконового каучуку, еластомеру або піноматеріалу з метою ізоляції шумів. Універсальні вкладні навушники типу «earbuds» розраховані звичайно на «випадкових» слухачів і порівняно недорогі, хоч деякі з них забезпечують високу якість звучання. Заказні вкладні навушники типу «earbuds» пристосовують для конкретної людини. Виконуються зліпки вушних каналів, звичайне аудіологом. Виробник використовує ці зліпки для створення вкладишів з силіконового каучуку або еластомера, відповідного індивідууму, які забезпечують підвищений комфорт і шумоізоляцію. Внаслідок використання індивідуального підходу, заказні вкладні навушники типу «earbuds» є більш дорогими, ніж універсальні вкладні навушники типу «earbuds». Таким чином, існує потреба у вдосконалені вкладних навушників типу «earbuds». Попередній розгляд ставить мету лише показати деякі з нестач, існуючих в галузі техніки винаходу в цей час, і не повинне розглядатися як відмова від об'єму домагань формули винаходу. Суть винаходу Даний винахід включає в себе представлений в різних варіантах здійснення навушник регульованої форми. Щонайменше в одному варіанті здійснення навушник включає в себе: (i) корпус, що має першу сторону і другу сторону; (ii) еластичний валик, прикріплений до першої сторони корпусу, при цьому еластичний валик має стиснену форму і наділений отвором; (iii) щонайменше один консольний важіль, виступаючий з першої сторони корпусу, при цьому щонайменше частина консольного важеля розташована в отворі еластичного валика; (iv) диск, встановлений в корпусі з можливістю обертання, при цьому щонайменше частина диска продовжується з другої сторони корпусу, причому диск включає в себе нарізні витки; а також (v) виконавчий механізм, що містить першу ділянку і другу ділянку, при цьому друга ділянка має нарізні витки. Виконавчий механізм встановлений в корпусі з можливістю ковзання і нарізні витки виконавчого механізму функціонально входять в зачеплення з нарізними витками диска, так що обертання диска в першому напрямі приводить до поступального переміщення першої ділянки жорсткого виконавчого механізму для входження в контакт з консольним важелем. Крім того, перша ділянка виконавчого механізму виконана з можливістю відгинання консольного важеля в еластичний валик, коли виконавчий механізм стикається з важелем, а консольний важіль відповідно виконаний з можливістю примусити еластичний валик прийняти розширену форму, коли консольний важіль відгинається у валик. 1 UA 101006 C2 5 10 15 20 25 30 35 40 45 50 55 60 У іншому варіанті здійснення регульований навушник включає в себе: (i) корпус, що має першу сторону і другу сторону, при цьому перша сторона корпусу виконана з можливістю кріплення до валика; (ii) щонайменше один консольний важіль, виступаючий з першої сторони корпусу, при цьому щонайменше частина консольного важеля виконана з можливістю розташування в отворі валика, коли валик прикріплений до корпусу; (iii) диск, встановлений в корпусі з можливістю обертання, при цьому щонайменше частина диска продовжується з другої сторони корпусу, причому диск включає в себе нарізні витки; а також (iv) виконавчий механізм, що містить першу ділянку і другу ділянку, при цьому друга ділянка має нарізні витки. Виконавчий механізм встановлений в корпусі з можливістю ковзання і нарізні витки виконавчого механізму функціонально входять в зачеплення з нарізними витками диска, так що обертання диска в першому напрямі приводить до поступального переміщення першої ділянки жорсткого виконавчого механізму для входження в контакт з консольним важелем. У доповнення до цього, перша ділянка виконавчого механізму виконана з можливістю відгинання консольного важеля, коли виконавчий механізм стикається з важелем. У ще одному варіанті здійснення регульований навушник включає в себе: (i) корпус; (ii) примикаюча до корпусу ділянка, що вміщується у вушний канал, при цьому ділянка, що вміщується у вушний канал, має першу форму; (iii) а також регулювальний вузол, функціонально пов'язаний з корпусом. Регулювальний вузол включає в себе: (i) рухома ланка, виконана з можливістю переміщення відносно корпусу між першим положенням і щонайменше другим положенням; (ii) вузол розширення, виконаний з можливістю прийому рухомої ланки; а також (iii) керуюча ланка, виконана з можливістю переміщення рухомої ланки, так що приведення в дію керуючої ланки приводить до переміщення рухомої ланки з першого положення щонайменше у друге положення. Крім того, рухома ланка виконана з можливістю примусити вузол розширення розширитися щонайменше в одному напрямі, коли рухома ланка переміщається у друге положення. Отже, вузол розширення виконаний з можливістю примусити ділянку, що вміщується у вушний канал, прийняти щонайменше другу форму, коли вузол розширення розширений. У ще одних варіантах здійснення регульований навушник включає в себе: (i) ділянку, що вміщується у вушний канал, що має форму, при якій ділянка, що вміщується у вушний канал, може бути розміщена у вушному каналі користувача; а також (ii) засіб для регулювання користувачем форми ділянки, що вміщується у вушний канал, коли ділянка, що вміщується у вушний канал, розташована у вусі користувача. У ще одних варіантах здійснення даний винахід забезпечує регульований виріб, що вставляється у вухо, що включає в себе: (i) ділянку, що вміщується у вушний канал, виконаний з можливістю введення у вушний канал користувача, при цьому ділянка, що вміщується у вушний канал, має першу форму; а також (ii) регулювальний вузол щонайменше частково розташований в межах ділянки, що вміщується у вушний канал, при цьому регулювальний вузол виконаний з можливістю примусити ділянку, що вміщується у вушний канал, прийняти щонайменше другу форму. У ще одних варіантах здійснення регульований виріб, що вставляється у вухо, включає в себе: (i) внутрішній кінець, що має вушний вкладиш, при цьому внутрішній кінець виконаний з можливістю розташування у вушному каналі користувача; (ii) а також зовнішній кінець, що має керуючий елемент, при цьому зовнішній кінець виконаний з можливістю залишатися поза вушним каналом, сам же керуючий елемент доступний користувачеві для розширення або стиснення вушного вкладиша. У цих і інших різних варіантах здійснення регульований виріб, що вставляється у вухо, здатний вводитися у вушний канал користувача і далі може регулюватися користувачем для створення щільного прилягаючого між вушним каналом і ділянкою, що вміщується у вушний канал, регульованого виробу, що вставляється у вухо. Іншими словами, ділянка, що вміщується у вушний канал, здатна піддаватися регулюванню, так щоб по суті створити ущільнення між ділянкою, що вміщується у вушний канал, і вушним каналом користувача. У тому випадку, коли регульований виріб, що вставляється у вухо, являє собою навушник, таке щільне припасування, або ущільнення, забезпечує, крім іншого, підвищену шумоізоляцію від зовнішніх шумів, відмінних від тих, що проводяться навушником, а також посилення звуку застосовно до звуку, що проводиться навушником. У тому випадку, коли регульований виріб, що вставляється у вухо, являє собою вушну втулку, таке щільне припасування, або ущільнення, забезпечує, крім іншого, підвищену шумоізоляцію від зовнішніх шумів. Крім того, можливість регулювання у вусі ділянки, що вміщується у вушний канал, приводить до створення вироби, що вставляється у вухо, яке не вимагає різних по розміру ділянок, що вміщуються у вушний канал, для різних користувачів. Короткий опис креслень 2 UA 101006 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ознаки різних варіантів здійснення викладаються в подробицях в прикладеній формулі винаходу. Різні варіанти здійснення, однак, як в плані пристрою, так і способів роботи, можуть бути зрозумілі найкращим образом на прикладах з посиланням на подальший опис в поєднанні з наступними прикладеними кресленнями. На Фігурі 1А показаний вигляд в перспективі дротового регульованого навушника по одному необмежувальному варіанту здійснення. На Фігурі 1В показаний вигляд в перспективі бездротового регульованого навушника по одному необмежувальному варіанту здійснення. На Фігурах 2А-2В представлені діаграми, що показують стиснені і розширені форми різних ділянок, що вміщуються у вушний канал, регульованих навушників по різних варіантах здійснення. На Фігурах 3А-3D показані декілька видів зверху регульованих навушників з використанням різноманітних елементів управління користувача і виконавчих механізмів для створення регульованого навушника по різних варіантах здійснення. На Фігурі 4 показаний вигляд збоку в перетині одного необмежувального варіанту здійснення регульованого навушника. На Фігурах 5А-5G представлений ряд креслень деяких з різних форм ділянки, що вміщується у вушний канал, що стала можливими завдяки регульованому навушнику, показаному на Фігурі 4. На Фігурі 6 представлений покомпонентний вигляд регульованого навушника, показаного на Фігурі 4. На Фігурі 7 показаний вигляд збоку в перетині одного необмежувального варіанту здійснення регульованого навушника. На Фігурах 8А-8G представлений ряд креслень деяких з різних форм ділянки, що вміщується у вушний канал, що стала можливими завдяки регульованому навушнику, показаному на Фігурі 7. На Фігурі 9 представлений покомпонентний вигляд регульованого навушника, показаного на Фігурі 7. На Фігурі 10 показаний вигляд зверху в перетині одного необмежувального варіанту здійснення регульованого навушника. На Фігурах 11А-11H представлений ряд креслень деяких з різних форм ділянки, що вміщується у вушний канал, що стала можливими завдяки регульованому навушнику, показаному на Фігурі 10. На Фігурі 12 представлений покомпонентний вигляд регульованого навушника, показаного на Фігурі 10. На Фігурі 13 показаний вигляд зверху в перетині одного необмежувального варіанту здійснення регульованого навушника. На Фігурах 14А-14С представлений ряд креслень деяких з різних форм ділянки, що вміщується у вушний канал, що стала можливими завдяки регульованому навушнику, показаному на Фігурі 13. На Фігурі 15 представлений покомпонентний вигляд регульованого навушника, показаного на Фігурі 13. На Фігурі 16 показаний вигляд в перетині одного необмежувального варіанту здійснення регульованого навушника, введеного у вушний канал користувача і розширеного в ньому. На Фігурах 17А-17В показані види в перспективі одного необмежувального варіанту здійснення валика вушного вкладиша і основного корпусного елемента регульованого навушника. На Фігурі 18А показаний вигляд в перспективі навушника в зборі, включаючи шнур, намотаний навколо аудіопристрою. На Фігурі 18В показаний вигляд в перспективі ділянки навушника в зборі, включаючи шнур, лише частково намотаний навколо аудіопристрою. На Фігурі 19А представлений вигляд в перспективі регульованого навушника з складу навушника в зборі, показаного на Фігурах 18А і 18В. На Фігурі 19В представлений пружинний затиск з складу навушника в зборі, показаного на Фігурах 18А і 18В. На Фігурі 19С представлений пружинний затиск, показаний на Фігурі 19В, що використовується для втримання на місці намотаного шнура навушника в зборі, показаного на Фігурі 18А. На Фігурі 20 показаний виглядв перспективі одного необмежувального варіанту здійснення регульованого навушника, що має поворотний диск. 3 UA 101006 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фігурі 21А представлений покомпонентний вигляд регульованого навушника, показаного на Фігурі 21А. На Фігурі 21В представлений покомпонентний вигляд валика у вушному каналі і частині корпусу регульованого навушника, показаного на Фігурі 21А. На Фігурі 22 представлений вигляд спереду регульованого навушника, показаного на Фігурі 21А. На Фігурі 23 представлений вигляд збоку регульованого навушника, показаного на Фігурі 21А. На Фігурі 24 представлений вигляд в перспективі в перетині, виконаному по лінії 24-24 на Фігурі 22, регульованого навушника, показаного на Фігурі 21А. На Фігурі 25 представлений вигляд зверху в перетині, виконаному по лінії 25-25 на Фігурі 22, регульованого навушника, показаного на Фігурі 21А, де ділянка, що вміщується у вушний канал, показана в стисненій, першій формі. На Фігурі 26 представлений вигляд зверху в перетині, виконаному по лінії 25-25 на Фігурі 22, регульованого навушника, показаного на Фігурі 21А, де ділянка, що вміщується у вушний канал, показана в розширеній, другій формі. На Фігурі 27 представлений вигляд збоку в перетині регульованого навушника, показаного на Фігурі 21А, введеного у вушний канал користувача і розширеного в ньому. На Фігурі 28 показаний вигляд зверху в перетині одного необмежувального варіанту здійснення регульованого навушника, що має натискну кнопку. Докладний опис Далі будуть описані певні приклади варіантів здійснення, щоб дати загальне уявлення про принципи конструкції, функціонуванні, виготовленні і використанні пристроїв і способів, розкритих в даному описі. Один або декілька прикладів цих варіантів здійснення показані на прикладених кресленнях. Середній фахівець зрозуміє, що пристрої і способи, конкретно представлені в даному описі і проілюстровані на прикладених кресленнях, являють собою лише необмежувальні приклади варіантів здійснення, а об'єм різних варіантів здійснення даного винаходу визначається виключно формулою винаходу. Ознаки, представлені або описані в зв'язку з одним прикладом варіанту здійснення, можуть бути об'єднані з ознаками інших варіантів здійснення. Передбачається, що подібні модифікації і зміни включені в об'єм даного винаходу. У подальшому описі однакові посилання означають однакові або відповідні ним частини на різних виглядах. Крім того, в подальшому описі потрібно розуміти, що такі терміни як «уперед», «назад», «передній», «задній», «правий», «лівий», «вгору», «вниз» і т.п. являють собою слова, що використовуються для зручності, і їх не треба тлумачити як обмежуючі терміни. Приведений нижче опис виконаний з метою опису різних варіантів здійснення винаходу і не направлений на обмеження винаходу їх рамками. Різні варіанти здійснення, наведені в даному описі, стосуються пристроїв, розрахованих на розміщення у вушному каналі, наприклад, навушника в зборі, який може використовуватися спільно з аудіопристроєм. Згідно з Фігурами 18А і 18В, навушник в зборі 5 включає в себе шнур 10 і пару навушників 100. Шнур 10 має перший кінець 11, другий кінець 12, а також електричний з'єднувач 13, розташований на першому кінці 11. Електричний з'єднувач 13 з'єднує навушник в зборі 5 з аудіопристроєм 1, так щоб електричні сигнали могли передаватися через шнур 10 на кожний з навушників 100, де електричний сигнал може бути перетворений в чутні звуки за допомогою перетворювача (див., наприклад, Фігури 24 і 27). Як відомо в даній області техніки, перетворювач являє собою пристрій, звичайний електричний, електронний, електромеханічний, електромагнітний, фотонний або фотоелектричний, який перетворює один вид енергії або фізичну властивість в інші з різними цілями, в тому числі для відтворення чутних звуків. Термін «перетворювач» може використовуватися відносно акустичної системи, яка перетворює зміни електричного напруження, що представляє музику або мову, в механічну вібрацію конуса динаміка, отже, приводить до вібрації молекул повітря, створюючи звук. Кожний з навушників 100 розташований на другому кінці 12 шнура. Шнур 10 додатково включає в себе першу ділянку 16, що примикає до першого кінця 11 шнура 10, і друга ділянка 17, що примикає до другого кінця 12 шнура 10. Перша ділянка 16 включає в себе одну нитку, а друга ділянка 17 включає в себе дві нитки, так щоб у вухах користувача можна було розмістити два навушники 100, по одній нитці другої ділянки 17 з кожної сторони голови користувача. Як показано на Фігурах 1А і 1В, дротовий (Фігура 1А) або бесдротовий (Фігура 1В) навушник (відповідно 100, 50) типу «earbuds» згідно з одним аспектом даного розкриття включає в себе валик 121 вушного вкладиша, який може бути введений у вушний канал користувача в стисненій конфігурації, або першій формі 122, і, будучи у вушному каналі, розширений до прийняття 4 UA 101006 C2 5 10 15 20 25 30 35 40 45 50 55 60 розширеної конфігурації, або другої форми 123 (див. Фігуру 26), щоб щільно прилягати по всіх сторонах до вушного каналу (див., наприклад, Фігуру 27). Індивідуалізована посадка, що Одержується в результаті забезпечує підвищену звукоізоляція за рахунок блокування зовнішніх звуків, не допускаючи їх в середнє вухо, і разом з тим підвищений комфорт завдяки тому, що дозволяє користувачеві визначати міру тиску на внутрішню частину вушного каналу з боку вушного вкладиша, або ділянки 120, що вміщується у вушний канал. Крім того, створення практично повітронепроникного ущільнення між ділянкою 120, що вміщується у вушний канал, і вушним каналом користувача повинен не тільки привести до зниження рівня зовнішніх шумів навколишнього середовища, що досягають середнього вуха користувача, але і забезпечити звуковому перетворювачу (див. Фігури 26 і 27) навушника 120 акустичний зв'язок в масштабі 1:1 зі середнім вухом користувача, підвищуючи тим самим сприйняття користувачем чутного звуку. Валик 121 вушного вкладиша може бути виконаний з пінного матеріалу. У той час як навушник, представлений на Фігурах 1А і 1В, звичайно повинен бути повернений в свою стиснену конфігурацію, або першу форму 122, перш ніж витягнутий з вуха користувача, матеріал вушного вкладиша, що піддається стисненню, або ділянки 120, що вміщується у вушний канал, може дозволити витягнути навушник типу «earbuds» в його збереженій розширеній конфігурації. Згідно з тими ж Фігурами 1А і 1В, розширення вушного вкладиша може бути досягнуте шляхом крутіння розташованого на зовнішній поверхні навушника керуючого елемента 180 або натиснення на нього. Якщо розширення досягається крутінням керуючого елемента 180 навколо подовжньої осі L в напрямі стрілки А і/або В, логотип 189 виробника, вміщений на керуючий елемент 180, може кріпитися на керуючому елементі за допомогою механізму (описаного нижче), який дозволяє логотипу 189 зберігати пряме положення і залишатися таким, що читається незалежно від повороту керуючого елемента 180. У різних варіантах здійснення, в цьому випадку згідно з Фігурами 20-27, регульований навушник, наприклад, такий як регульований навушник 100, може містити корпус 110, ділянку 120, що вміщується у вушний канал, а також регулювальний вузол 130. Корпус може мати першу сторону 111 і другу сторону 112 (див. Фігури 21А і 24). Примикаючи до першої сторони 111 і будучи закріпленим на ній, знаходиться ділянка 120, що вміщується у вушний канал. Ділянка 120, що вміщується у вушний канал, загалом, визначає подовжню вісь L (див. Фігуру 20) і виконаний з можливістю розміщення у вушному каналі користувача (див., наприклад, Фігуру 27). Ділянка 120, що вміщується у вушний канал, як показано на Фігурі 20, має форму, яка включає в себе стиснену, першу форму 122, щоб сприяти початковому розміщенню ділянки 120, що вміщується у вушний канал, у вушному каналі користувача, і може включати в себе валик 121 (див. Фігури 21А і 21В). Валик 121, загалом, має отвір 125, який, як детальніше пояснюється нижче, може прийняти частину розширюючого вузла 160 розширення. Крім того, валик 121 включає в себе приймальну канавку 127 (Фігура 24), виконану з можливістю прийому або фіксування виступаючого кільця 118 корпусу 110, так що валик 121 може роз'ємний кріпитися на корпусі 110. Валик 121 може бути здатний витягуватися і може бути виконаний з еластичного, здібного до стиснення матеріалу. Еластичний матеріал може включати в себе піноматеріал, піну з ефектом пам'яті, пінопласт із закритими порами, пінопласт з відкритими порами, еластомер, еластомерну піну, силіконом і/або гуму. Ділянка 120, що вміщується у вушний канал, в тому числі валик 121, можуть бути здатні прийняти розширену, другу форму 123 (див. Фігуру 26). Крім того, ділянка 120, що вміщується у вушний канал, в тому числі валик 121, можуть бути також здатні прийняти проміжні форми або щонайменше деяку третю форму (не показана). Іншими словами, форма ділянки 120, що вміщується у вушний канал, може бути змінена з одержанням довільної кількості форм, в тому числі безперервної безлічі форм між першою формою 122 і другою формою 123. Мета регулювання форми ділянки 120, що вміщується у вушний канал, полягає в тому, щоб дозволити користувачеві змінити форму ділянки 120, що вміщується у вушний канал, після введення у вушнийканал користувача для забезпечення щільного прилягаючого між вушним каналом і істотною частиною ділянки 120, що вміщується у вушний канал. Подібне щільне припасування, крім іншого, забезпечує шумоізоляцію (від зовнішніх шумів, відмінних від тих, що створюються навушником 100), а також посилення звуку (для звуку, що створюється навушником 100). Крім того, регулювання ділянки, що виконується всередині вуха 120, що вміщується у вушний канал, приводить до створення навушник 100, який не вимагає різних по розміру ділянок 120, що вміщуються у вушний канал, або валиків 121, для різних користувачів; іншими словами, регульований навушник 100 дозволяє створити універсальний пристрій завдяки індивідуалізованій підгонці внаслідок регульовності ділянки, що вміщується у вушний канал. У різних варіантах здійснення, знов повертаючись до Фігур 20-27, регульований навушник 100 може включати в себе засіб для регулювання користувачем форми ділянки 120, що 5 UA 101006 C2 5 10 15 20 25 30 35 40 45 50 55 60 вміщується у вушний канал, коли ділянка 120, що вміщується у вушний канал, розміщена у вушному каналі користувача. Засіб для регулювання форми ділянки 120, що вміщується у вушний канал, може забезпечуватися щонайменше в одному варіанті здійснення регулювальним вузлом 130. Регулювальний вузол 130 може бути функціонально пов'язаний з корпусом 110 і/або ділянкою 120, що вміщується у вушний канал, так що приведення в дію регулювального вузла 130 примушує ділянку 120, що вміщується у вушний канал, прийняти щонайменше другу форму 123. Взагалі, згідно з різними необмежувальним варіантами здійснення, регулювальний вузол 130 може включати в себе рухому ланку 140, вузол 160 розширення і керуючу ланку 180. Рухома ланка 140 може мати можливість переміщатися відносно корпусу 110 між першим положенням (див. Фігуру 25) і щонайменше другим положенням (див. Фігуру 26). Вузол 160 розширення може бути виконаний з можливістю прийому рухомої ланки 140, а керуюча ланка 180 може бути виконана з можливістю переміщення рухомої ланки 140 відносно корпусу 110. Приведення в дію керуючої ланки 180 може примусити рухому ланку 140 переміститися з першого положення (див. Фігуру 25) у друге положення (див. Фігуру 26). Рухома ланка може бути виконана з можливістю приведення до розширення вузла 160 розширення щонайменше в одному напрямі, коли рухома ланка переміщається у друге положення (Фігура 26). Відповідно, вузол розширення може бути виконаний з можливістю примусити ділянку 120, що вміщується у вушний канал, прийняти щонайменше другу форму 123, коли вузол 160 розширення розширений. Навпаки, вузол 160 розширення може бути виконаний з можливістю зворотного стиснення щонайменше в одному напрямі, коли рухома ланка переміщається в перше положення (Фігура 25), що приводить до повернення ділянки 120, що вміщується у вушний канал, до першої форми 122, коли вузол 160 розширення зробив стиснення. Якщо розглядати більш детально, то по одному необмежувальному варіанту здійснення рухома ланка 140 може включати в себе першу ділянку 150 і другу ділянку 142, які спільно служать виконавчим механізмом (див. Фігури 21А і 24), як детальніше пояснюється нижче. У загальному випадку рухома ланка переміщається вздовж подовжньої осі L (див. Фігуру 20) і виконано з можливістю переміщення відносно корпусу так, щоб перша ділянка 150 рухомої ланки 140 могла входити в зачеплення з маючою можливість розширення ланкою 160 при відповідному переміщенні. Таке відносне переміщення викликається силою, що прикладається до рухомої ланки при настройці користувачем керуючої ланки 180, як описується нижче. Таке зусилля може забезпечуватися довільним числом механічних механізмів; в цьому випадку до рухомої ланки 140 прикладається рушійна сила від нарізного зачеплення між керуючою ланкою 180 і другою ділянкою 142 рухомої ланки 140 по нарізних витках 143 (див. Фігури 21А і 25). Нарізні витки 143 рухомої ланки 140 виконані з можливістю збереження стаціонарного положення при обертанні відносно корпусу 110, так щоб обертання керуючої ланки 180 примушувало рухому ланку поступально переміщатися відносно корпусу 110. Ця стійкість до обертання забезпечується направляючими виступами 146 (Фігура 21А) на другій ділянці 142 рухомої ланки 140. Направляючі виступи 146 входять з ковзанням в направляючі виїмки 114 (Фігура 21В) на першій стороні 111 корпусу 110, так щоб друга ділянка 142 рухомої ланки 140 могла поступально переміщатися, але по суті не міг обертатися відносно корпусу 110 завдяки межі розділення між виступами 146 і виїмками 114. Крім того, згідно з Фігурами 21А, 24, 25 і 27, друга ділянка 142 може включати в себе порожнину 141, виконану з можливістю підтримки перетворювача 190, частини шнура 10, електрично сполученого з перетворювачем 190 (див. Фігуру 27), а також першої ділянки 150 рухомої ланки 140. Друга ділянка 142 може також включати в себе паз 149 для проходження шнура 10 в порожнину 141. Крім того, друга ділянка 142 може включати в себе фіксуючу канавки 147 і опори 148 для перетворювача. Перша ділянка 150 рухомої ланки 140 може включати в себе фіксуючі виступи 152, виконані з можливістю введення в фіксуючу канавки 147 другої ділянки 142 і повороту в них, так щоб перетворювач 190 утримувався на місці, або затискався, між першою ділянкою 150 і другою ділянкою 142 рухомої ланки. Тертя між першою ділянкою 150, перетворювачем 190 і опорами 148 другої ділянки 142 може забезпечити достатнє зусилля, щоб не допустити легкого від'єднувати виступів 152 першої ділянки 150 від фіксуючих канавок 147 другої ділянки 142. Відповідно рухома ланка 140, включаючи перша і друга ділянки 150, 142, виконано з можливістю переміщення у вигляді єдиного жорсткого тіла відносно корпусу 110. Таким чином, будучи показаними щонайменше в одному варіанті здійснення як дві складові частини, що розділяються, перша і друга ділянки 150, 142 також можуть являти собою єдину і суцільну складову частину. Перша ділянка 150 рухомої ланки 140 виконана з можливістю щонайменше в одному необмежувальному варіанті здійснення, приведення в дію вузла 160 розширення, коли перша 6 UA 101006 C2 5 10 15 20 25 30 35 40 45 50 55 60 ділянка 150 переміщається з першого положення (Фігура 25) щонайменше у друге положення (Фігура 26). Перша ділянка 150, таким чином, включає в себе виконавчу поверхню 155 (див., наприклад, Фігуру 24), яка може бути виконана за формою і розташуванням так, що виконавча поверхня 155 функціонально входить в зачеплення з вузлом 160 розширення, як детальніше пояснюється нижче. Перша ділянка 150 рухомої ланки 140 може також включати в себе канал 151 для проходження звуку (Фігура 21А), орієнтований вздовж подовжньої осі L. Канал 151 для проходження звуку забезпечує канал, вздовж якого звук, що створюється перетворювачем 190, може вільно пройти в напрямі внутрішнього кінця 101 (Фігура 20) навушника 100 і в отвір 125 (Фігури 21А-26) валика 121. Крім того, перша ділянка 150 включає в себе кільцеподібну канавку 153 (Фігура 21А), виконану з можливістю втримання пружного кільця 154. Кільце 154 створює ущільнення між рухомою ланкою і першою стороною 111 корпусу 110 і/або вузлом 160 розширення (див. Фігури 25-26). Відповідно тільки акустичні хвилі, що створюються перетворювачем 190, можуть пройти в напрямі внутрішнього кінця 101 навушника 100, а значить в середнє вухо користувача, через канал 151 для проходження звуку рухомої ланки 140. Щонайменше по одному необмежувальному варіанту здійснення, повертаючись до Фігур 21А-21В і 25-26, вузол 160 розширення виконаний з можливістю розширення щонайменше в одному напрямі при приведенні в дію рухомим вузлом 140. Вузол 160 розширення може бути виконаний з можливістю розширення в напрямі, по суті поперечному подовжньої осі L (див. Фігуру 20). У цьому випадку це виконується з використанням набору консольних важелів 161. Консольні важелі 161 виступають з першої сторони 111 корпусу і, якщо еластичний валик 121 прикріплений до корпусу щонайменше частково розташовані в отворі 125 валика 121. Виїмки 126 для важелів (Фігура 21В), утворені у валику 121, приймають в себе консольні важелі 161, так щоб валик 121 не міг при цьому вільно повертатися. Консольні важелі 161 рівномірно рознесені навколо подовжньої осі L для утворення отвору 164, виконаного з можливістю прийому першої ділянки 150 рухомої ланки. Кожний з консольних важелів 161 включає в себе внутрішню поверхню 163 і зовнішню поверхню 162. Внутрішня поверхня 163 щонайменше частково викривлена в напрямі подовжньої осі L, так щоб щонайменше частина внутрішньої поверхні 163 входила в контакт з виконавчою поверхнею 155 рухомої ланки, коли рухома ланка 140 просувається в напрямі внутрішнього кінця 101 навушника 100. Виконавча поверхня 155 рухомої ланки 140 викривлена відповідним образом для входження в контакт з внутрішньою поверхнею 163 кожного з консольних важелів 161. По мірі того, як рухома ланка 140 переміщається в напрямі внутрішнього кінця 101 навушника 100, виконавча поверхня 155 першої ділянки 150 рухомої ланки 140 входить в контакт з одним або декількома консольними важелями 161 по внутрішній поверхні 163. Подальше переміщення рухомої ланки 140 в тому ж напрямі надає поштовх на внутрішню поверхню 163, примушуючи, таким чином, консольний важіль 161 відігнутися від подовжньої осі L (див. Фігуру 26). Оскільки консольні важелі 161 входять шляхом введення в отвір 125 еластичного валика 121, консольний важіль відгинається у валик 121, в міру того як рухома ланка 140 входить в контакт з консольним важелем 161 і надає поштовх на нього. Отже, по мірі безперервного відгинання консольного важеля від подовжньої осі L, валик 121 вимушено приймає розширену, другу, форму 123 (див. Фігуру 26). Таким чином, ділянка 120, що вміщується у вушний канал, може бути розширена після введення у вушний канал користувача, по суті створюючи ущільнення між валиком 121 і вушним каналом користувача для утворення щільного припасування. Помітимо, що тоді як безліч консольних важелів 161 по вищенаведеному опису створює вузол 160 розширення, здібний до розширення, передбачається, що будь-яке число консольних важелів, в тому числі один, може виконати ту ж або подібну функцію. Щонайменше по одному необмежувальному варіанту здійснення керуюча ланка 180 виконана з можливістю приведення в дію рухомої ланки 140, так щоб рухома ланка 140 переміщалася, спричиняючи розширення вузла 160 розширення щонайменше в одному напрямі. Керуюча ланка 180 здійснює це яким бажано образом. Наприклад, але не тільки так, керуюча ланка 180 може бути виконана у вигляді натискний кнопки, поворотного диска або ланки, що здушується. На Фігурах 20-27, наприклад, керівник ланку 180 являє собою диск 182, встановлений з можливістю обертання в корпусі 110. Диск 182 проводить обертання, але поступально не переміщається відносно корпусу 110. Диск 182 переміщається подібним образом, оскільки включає в себе виступаюче кільце 184 (Фігури 21А і 25) по своєму периметру, яке входить в зачеплення з ковзанням з канавкою 117 корпусу 110. Канавка 117 утворена між кромкою 113 другої сторони 112, першою стороною 111 і направляючим 115 шнури корпусу 110 (див. Фігуру 25). Таким чином, диск 182 може обертатися навколо подовжньої осі L. Крім того щонайменше частина диска може продовжуватися з другої сторони 112 корпусу 110, так щоб 7 UA 101006 C2 5 10 15 20 25 30 35 40 45 50 55 60 мати доступ з боку користувача, коли ділянка 120, що вміщується у вушний канал, введена у вушний канал користувача (див. Фігуру 27). Борозенки 185 (Фігура 121А) або інша фактурна поверхня диска 182 може забезпечити поліпшену межу розділення для користувача, коли користувач повертає диск пальцями. Згідно з Фігурами 21А і 25, диск 182 може включати в себе порожнину 181 для прийому по механізму введення другої ділянки 142 рухомої ланки. Крім того, диск може мати нарізні витки 183, виконані з внутрішньої сторони диска, звернені в порожнину 181. Нарізні витки 183 виконані з можливістю функціонального зачеплення з нарізними витками 143, утвореними на поверхні другої ділянки 142 рухомої ланки 140. Таким чином, обертання диска 182 приводить до повороту нарізних витків 183 диска, внаслідок чого до рухомої ланки 140 через нарізні витки 143 рухомої ланки прикладається зусилля для поступального переміщення. Зусилля для поступального переміщення приводить до переміщення рухомої ланки або уперед, в напрямі внутрішнього кінця 101 навушника 100, або назад, в напрямі зовнішнього кінця 102, в залежності від напряму обертання диска 182. Таким чином, виконавчий механізм або нарізні витки 143 рухомої ланки функціонально зачіпляють нарізні витки 183 диска, так щоб обертання диска 182 в першому напрямі приводило до поступального переміщення жорсткого виконавчого механізму для входження в зіткнення або посилення контакту з кожним з консольних важелів 161 (див. Фігури 25-26). Кажучи про інші елементи навушника 100, корпус 110 може бути виконаний з можливістю прийому ряду компонентів, в тому числі перетворювача 190. Крім того, через прохід 116 для шнура в направляючої 115 для шнура (див. Фігуру 24) в корпус 110 заходить шнур 10 (Фігури 18В і 27). Направляюча 115 для шнура може також включати в себе маркування 119 для позначення того, в яке вухо, наприклад, праве («R», як показано на Фігурі 21А) або ліве («L», не показано), користувач повинен вмістити навушник 100. Шнур 10 утворить електропровід між електричним з'єднувачем 13 і перетворювачем 190; частина шнура 10 може бути електрично сполучена з перетворювачем 190, наприклад, внутрішня жила шнура може бути припаяна до перетворювача 190 (див. Фігуру 27). Перетворювач 190 здатний виробляти звукові сигнали, або звук, у відповідь на електричні сигнали, що одержуються перетворювачем 190 від електричного з'єднувача 13 по шнуру 10. Щоб виключити передачу небажаних механічних навантажень на перетворювач, шнур 10 може бути зав'язаний з утворенням вузла (Фігура 27) на другому кінці 12 шнура (Фігура 18В). Цей вузол вміщений в порожнину 141 другої ділянки 142 рухомої ланки 140 і по розміру виконаний так, щоб перевищувати ширину паза 149 (Фігуру 24). Таким чином, якщо користувач потягне за шнур 10, вузол підібгається до другої ділянки 142 в пазу 149, при цьому вузол поглине навантаження, що створюється таким натягненням, і тим самим захистить перетворювач від непотрібних механічних напружень і/або деформацій. Крім того, друга ділянка 142 рухомої ланки 140 може мати зразок 189 логотипа виробника, вміщений біля зовнішнього кінця 102 навушника 100 (див. Фігури 1А, 20,21 А і 25). Зразок 189 логотипа запресований у другу ділянку 142, так щоб бути видимим через диск 182 на зовнішньому кінці 102. Зразок 189 логотипа утримується в бажаному положенні, наприклад, приблизно горизонтальний, коли шнур 10 звішується вниз з вуха користувача, наприклад, в тому ж кутовому положенні, як на Фігурі 27. Зразок 189 логотипа залишається в такому положенні завдяки тому, що зразок 189 логотипа кріпиться до рухомої ланки 140, що не обертається, на другій ділянці 142. У той час як логотип 189 може поступально переміщатися разом з рухомою ланкою 140, він не буде повертатися разом з диском 182; таким чином, його обертання виключене, і сторонній спостерігач може легко прочитати логотип виробника незалежно від повороту диска 182. Попередній виклад був зосереджений щонайменше на одному варіанті здійснення для регулювання форми вушного вкладиша, або ділянки, що вміщується у вушний канал, навушника, коли він введений у вушний канал користувача. Однак для рішення тієї ж або подібної задачі можливі різні варіанти здійснення. Як показано на Фігурах 2А-2Е, розширення вушного вкладиша 220 може бути досягнуте різними шляхами. У першому варіанті здійснення (див. Фігуру 2А), де вушний вкладиш 220 знаходиться в стисненій конфігурації 222, не будучи видозміненим, внутрішня і зовнішня сторони 227, 228 вушних вкладишів можуть бути зведені разом для стиснення матеріалу вушного вкладиша 220, що примусить його розширитися і прийняти розширену конфігурацію 223. У другому варіанті здійснення (див. Фігуру 2В), де вушний вкладиш 320 знаходиться в розширеній конфігурації 323, не будучи видозміненим, внутрішня і зовнішня сторони 327, 328 вушних вкладишів можуть бути розсовані один від одного для розтягнення матеріалу вушного вкладиша, що примусить його перейти до стисненої конфігурації 322. У третьому варіанті здійснення (див. Фігуру 2С), де вушний вкладиш 420 знаходиться в стисненій конфігурації 422, не будучи видозміненим, зовнішня ділянка 428 8 UA 101006 C2 5 10 15 20 25 30 35 40 45 50 55 вушного вкладиша може бути здавлена, переміщуючи матеріал вушного вкладиша в частини вушного вкладиша, що залишилися 420, що приводить до розширення частин, що залишилися з прийняттям розширеної конфігурації 432. У четвертому варіанті здійснення (див. Фігуру 2D), де вушний вкладиш знаходиться в стисненій конфігурації 522, не будучи видозміненим, один або декілька елементів навушника типу «earbuds», розташованих всередині вушного вкладиша (наприклад, консольний важіль або важелі 161, як описано вище і показано на Фігурах 21А-21В і 24-27), можуть виштовхуватися назовні на вушний вкладиш, примушуючи його розширитися і прийняти розширену конфігурацію 523. У п'ятому варіанті здійснення (див. Фігуру 2Е), де вушний вкладиш 620 знаходиться в розширеній конфігурації 623, не будучи видозміненим, один або декілька елементів навушника типу «earbuds», розташованих всередині вушного вкладиша 620, можуть втягнутися всередину на вушному вкладиші 620, примушуючи його перейти до стисненої конфігурації 622. Як показано на Фігурах 3А-3D, можуть використовуватися різні керуючі елементи користувача і привідний механізми для створення навушника типу «earbuds», або просто навушника, згідно з різними необмежувальними аспектами даного розкриття. Наприклад, згідно з Фігурою 3А, навушник 1400 може включати в себе регулювальний вузол 1430, який може містити в собі керуючу ланку 1480 у вигляді натискний кнопки. Керуюча ланка 1480 може також справлятися за допомогою захоплень 1417 для пальців, виступаючих з корпусу 1410 навушника 1400, так щоб користувач міг затиснути захоплення 1417 для пальців і натиснути на кнопку, або керуючу ланку 1480, не прикладаючи надмірного зусилля по введенню навушника 1400 у вушний канал користувача. Віджимання кнопки, або керуючої ланки 1480, може привести до переходу ділянки, що продовжується з корпусу 1410 1420, що вміщується у вушний канал, від першої форми 1422 до другої форми 1423. По альтернативному варіанту, згідно з Фігурою 3D, навушник 1600 може включати в себе регулювальний вузол 1630, який може містити в собі керуючу ланку 1680, виконану також у вигляді натискний кнопки. Однак в навушнику 1600 на Фігурі 3D захоплення для пальців, показані на Фігурі 3А, відсутні. Віджимання кнопки, або керуючої ланки 1680, може привести до переходу ділянки, що продовжується з корпусу 1610 1620, що вміщується у вушний канал, від першої форми 1622 до другої форми 1623. Детальніше навушник 1700 з натискний кнопкою як керуюча ланка 1780 показаний на Фігурі 28. Керуюча ланка 1780 являє собою частину регулювального вузла 1730, який включає в себе рухому ланку 1740 і ланку 1760 розширення. Навушник 1700 схожий з вищеописаним навушником 1400 в тому, що він також має захоплення 1717 для пальців, виступаючі з корпусу 1710, так щоб користувач міг затиснути захоплення для пальців і натиснути на кнопку, або керуючу ланку 1780, не прикладаючи надмірного зусилля по введенню навушника 1700 і ділянки 1720, що вміщується у вушний канал, у вушний канал користувача. Віджимання кнопки, або керуючої ланки 1780, примушує рухому ланку 1740 переміститися і привести в дію вузол 1760 розширення. Таким чином, віджимання кнопки, або керуючої ланки 1780, може привести до переходу ділянки, що продовжується з корпусу 1710 1720, що вміщується у вушний канал, від першої форми 1722 до другої форми 1723. Рухома ланка 1740, ланка 1760 розширення і ділянка 1720, що вміщується у вушний канал, схожі, наприклад, з рухомою ланкою 140 і ланкою 1760 розширення, які описані вище і показані на Фігурах 25-26. Керуюча ланка 1780 включає в себе вузол 1783 висунення і повернення, виконаний з можливістю втримання рухомої ланки 1740 в першому положенні, показаному на Фігурі 28, перед тим як кнопка, або керуюча ланка 1780, спочатку натиснені, і, після натиснення на кнопку, здатний втримувати рухому ланку 1740 у другому положенні (яке не показано), пов'язаному з розширенням ланки 1760 розширення і переходом від першої форми 1722 до другої форми 1723. Вузол 1783 висунення і повернення може бути аналогічний тому, що використовується в традиційній кульковій авторучці з всередину пишучим вузлом, що втягується, що включає в себе пружинний і кулачковий механізми, який описаний, наприклад, в патенті США № 3,819,282, Schultz, RETRACTABLE PEN, і включений в даний опис шляхом посилання. Крім того, згідно з Фігурою 3В, як було описано вище, навушник 100 може включати в себе регулювальний вузол 130, що містить в собі керуючу ланку 180 у вигляді поворотного диска. Поворот диска, або керуючої ланки 180, може привести до переходу ділянки, що продовжується з корпусу 110 120, що вміщується у вушний канал, від першої форми 122 до другої форми 123. Інший необмежувальний приклад механізму управління і приведення в дію представлений з посиланням на Фігуру 3С. Навушник 1500 може включати в себе регулювальний вузол 1530, що містить в собі керуючу ланку, що здушується 1580, виконану з можливістю повороту рухомої ланки 1540, так щоб вузол 1560 розширення чинив тиск назовні на ділянку, що продовжується з корпусу 1520, що вміщується у вушний канал. Здушування керуючої ланки 1580 приводить до 9 UA 101006 C2 5 10 15 20 25 30 35 40 45 50 55 60 переходу ділянки 1520, що вміщується у вушний канал, від першої форми 1522 до другої форми 1523. У будь-якому випадку, згідно з різними необмежувальним варіантами здійснення регульованого навушника, керуюче пристосування користувача, або керуюча ланка, здатне піддаватися впливу з боку користувача, коли вушний вкладиш, або ділянка, що вміщується у вушний канал, навушника розташований у вушному каналі користувача. Ділянка, що вміщується у вушний канал, виконана з можливістю зміни форми у відповідь на подібний вплив на керуючу ланку, так щоб ділянка, що вміщується у вушний канал, щільно прилягала до вушного каналу. Якщо в теперішньому часі опис не обумовлений протилежним, навушник типу «earbuds», або просто навушник, згідно з одним аспектом даного розкриття, має внутрішній кінець, що має вушний вкладиш, або ділянку, що вміщується у вушний канал, який розміщується у вушному каналі користувача, а також зовнішній кінець, що має керуючий елемент, або керуючу ланку, який залишається поза вушним каналом і може бути доступний користувачеві для розширення або стиснення вушного вкладиша, або ділянки, що вміщується у вушний канал. У різних варіантах здійснення, згідно з Фігурами 4-6, регульований навушник 800 може включати в себе інший засіб для регулювання користувачем форми ділянки 820, що вміщується у вушний канал, що має першу форму 822 (Фігури 4, 5С і 5Е), коли ділянка 820, що вміщується у вушний канал, розташована у вушному каналі користувача. Засіб для регулювання форми ділянки 820, що вміщується у вушний канал, може забезпечуватися щонайменше в одному варіанті здійснення за допомогою регулювального вузла 830. Регулювальний вузол 830 може бути функціонально пов'язаний з корпусом 810 і/або ділянкою 820, що вміщується у вушний канал, так щоб приведення в дію регулювального вузла 830 примушувало ділянку 820, що вміщується у вушний канал, прийняти другу форму 823 (Фігури 5D і 5G), а також могло примусити ділянку 820, що вміщується у вушний канал, прийняти щонайменше проміжну, третю форму 824 (Фігура 5F). Як показано щонайменше на Фігурах 4 і/або 6, регулювальний вузол 830 може включати в себе рухому ланку 840, вузол 860 розширення і керуючу ланку 880. Керуюча ланка 880 може включати в себе поворотний регулювальний диск 822. Крім того, ділянка 820, що вміщується у вушний канал, може включати в себе валик 821. Перетворювач 890 і зразок 889 логотипа виробника щонайменше частково розташовані в корпусі 810. Шнур сполучений з перетворювачем 890 (див. Фігуру 4), так щоб електричні сигнали могли поступати в перетворювач 890 для формування з них чутного звуку. Таким чином, на Фігурах 4-6 зображений навушник, або навушник типу «earbuds» 800, згідно з одним аспектом даного розкриття, в якому обертання регулювального диска 882, що має внутрішню різь 883 і розташований на зовнішньому кінці 802 навушника 800, приводить до проштовхування рухомої ланки, або виконавчого механізму 840, сполученого з ділянкою, що вміщується у вушний канал, або вушним вкладишем 820, на внутрішньому кінці 801 навушника 800, внаслідок чого вушний вкладиш 820 стискується по осі L, що проходить від зовнішнього кінця 802 до внутрішнього кінця 801 навушника 800, примушуючи його розширитися в радіальному напрямі від осі L. У різних варіантах здійснення, згідно з Фігурами 7-9, регульований навушник 900 може включати в себе інший засіб для регулювання користувачем форми ділянки 920, що вміщується у вушний канал, що має першу форму 922 (Фігури 7 і 8А), 992а (Фігура 8D) або 922b (Фігура 8F), коли ділянка 920, що вміщується у вушний канал, розташована у вушному каналі користувача. Засіб для регулювання форми ділянки 920, що вміщується у вушний канал, може забезпечуватися щонайменше в одному варіанті здійснення за допомогою регулювального вузла 930. Регулювальний вузол 930 може бути функціонально пов'язаний з корпусом 910 і/або ділянкою 920, що вміщується у вушний канал, так щоб приведення в дію регулювального вузла 930 примушувало ділянку 920, що вміщується у вушний канал, прийняти другу форму 923 (Фігура 8А), 923а (Фігура 8Е) або 923b (Фігура 8G). Перша і друга форми, показані на Фігурах 78G (922, 922а і 922b, а також 923, 923а і 923b), залежать від відносних розмірів, форм і розташування різних компонентів навушника 900, в тому числі, але не тільки, вузла 960 розширення, рухомої ланки 940, а також ділянки 920, що вміщується у вушний канал. Як показано щонайменше на Фігурах 7 і/або 9, регулювальний вузол 930 може включати в себе рухому ланку 940, вузол 960 розширення, а також керуючу ланку 980. Керуюча ланка 980 може включати в себе регулювальний диск 982. Крім того, ділянка 920, що вміщується у вушний канал, може включати в себе валик 921. Перетворювач 990 і зразок 989 логотипа виробника щонайменше частково розташовані в корпусі 910. Шнур сполучений з перетворювачем 990 (див. Фігуру 7), так щоб електричні сигнали могли поступати в перетворювач 990 для формування з них чутного звуку. 10 UA 101006 C2 5 10 15 20 25 30 35 40 45 50 55 60 Таким чином, на Фігурах 7-9 зображений навушник типу «earbuds» 900, згідно з одним аспектом даного розкриття, в якому обертання регулювального диска 982, що має внутрішню різь 983 і розташоване на зовнішньому кінці 901 навушника 900, приводить до проштовхування рухомої ланки, або першого елемента 940, регулювального вузла, або виконавчого вузла 930, в напрямі зовнішнього кінця 902 навушника 900. Перший елемент 940 виконаний на конус по своїй довжині, маючи більш вузьку ділянку 956 і більш широку ділянку 955. Вузол розширення, або другий елемент 960, виконавчого вузла 930 розташований між першим елементом 940 і вушним вкладишем 920. Другий елемент 960 схожий з вузлом 160 розширення, в тому числі в плані консольних важелів 161, описаних вище (див., наприклад, Фігури 21А-21В і 24-26). Другий елемент 960 має безліч ділянок 961, що продовжуються від зовнішнього кінця до внутрішнього кінця другого елемента 960. У стисненій конфігурації внутрішні поверхні 963 безлічі ділянок 961 другого елемента 960 стикаються з більш вузькою ділянкою 956 першого елемента 940. У міру того як перший елемент 940 переміщається в напрямі зовнішнього кінця 902 навушника 900, більш широка ділянка 955 першого елемента 940 входить в контакт з внутрішніми поверхнями 963 безлічі ділянок 961 другого елемента 960, примушуючи множину ділянок 961 другого елемента 960 висунутися назовні і розширити вушний вкладиш 920. У різних варіантах здійснення, згідно з Фігурами 10-12, регульований навушник 1000 може включати в себе інший засіб для регулювання користувачем форми ділянки 1020, що вміщується у вушний канал, що має першу форму 1022 (Фігури 10, 11А-11В і 11Е), коли ділянка, що вміщується у вушний канал, розташована у вушному каналі користувача. Засіб для регулювання форми ділянки, що вміщується у вушний канал, може забезпечуватися щонайменше в одному варіанті здійснення за допомогою регулювального вузла 1030. Регулювальний вузол 1030 може бути функціонально пов'язаний з корпусом 1010 і/або ділянкою 1020, що вміщується у вушний канал, так щоб приведення в дію регулювального вузла 1030 примушувало ділянку 1020, що вміщується у вушний канал, прийняти другу форму 1023 (Фігури 11А-11В і 11F). Як показано щонайменше на Фігурах 10 і/або 12, регулювальний вузол 1030 може включати в себе рухому ланку 1040, вузол 1060 розширення, а також керуючу ланку 1080, виконану у вигляді єдиного і суцільного компонента. Крім того, ділянка 1020, що вміщується у вушний канал, може включати в себе валик 1021. Перетворювач 1090 і зразок 1089 логотипа виробника щонайменше частково розташовані в корпусі 1010. Шнур (не показаний) сполучений з перетворювачем 1090, так щоб електричні сигнали могли поступати в перетворювач 1090 для формування з них чутного звуку. Таким чином, на Фігурах 10-12 зображений ще один навушник типу «earbuds» 1000 згідно з одним аспектом даного розкриття, маюча ділянка, що вміщується у вушний канал, або вушний вкладиш 1020, у внутрішньому просторі якого є безліч виступів 1026, радіально виступаючих всередину, а також рухома ланка, або виконавча ланка 1040, з відповідними виступами 1055, радіально виступаючими назовні, які утворять щонайменше частину вузла 1060 розширення. Зовнішній кінець виконавчої ланки 1040 утворить керуючу ланку 1080, яка може повертатися користувачем. У стисненій конфігурації виступи 1055 виконавчої ланки 1040 розташовані в зазорах 1028 між виступами 1026 вушного вкладиша 1020. Коли користувач повертає виконавчу ланку 1040 за допомогою керуючої ланки 1080, виступаючі назовні виступи 1055 виконавчої ланки 1040 здійснюють тиск на виступаючі всередину виступи 1026 вушного вкладиша, виштовхуючи назовні на внутрішню поверхню вушного вкладиша 1020 і примушуючи вушний вкладиш 1020 розширитися. Число виступаючих назовні виступів виконавчої ланки і/або вузла розширення може бути різним, наприклад щонайменше на Фігурі 11С показані чотири виступи 1055 вузла 1060 розширення, тоді як щонайменше на Фігурі 11D показані два виступи 1055а або вузол 1060а розширення. Валик вушного вкладиша 1020 відповідно виконаний застосовно до числа відповідних виступів вузла розширення, наприклад, валик 1021 (Фігура 11С) і валик 1021а (Фігура 11D) можуть бути виконані відповідно для вузла 1060 розширення і вузла 1060а розширення. Перша і друга форми вушного вкладиша 1020, показані на Фігурах 10 і 11А-11Н, залежать від розміру, форми і розташування різних компонентів навушника 1000. Регулювання числа виступів, як пояснювалося вище, також дозволяє створити різні перші і другі форми (1022 і 1022а, а також 1023 і 1023а відповідно) ділянки 1020, що вміщується у вушний канал. У різних варіантах здійснення, згідно з Фігурами 13-15, регульований навушник 1100 може включати в себе інший засіб для регулювання користувачем форми ділянки 1120, що вміщується у вушний канал, що має першу форму 1122 (Фігура 14а), коли ділянка 1120, що вміщується у вушний канал, розташована у вушному каналі користувача. Засіб для регулювання форми ділянки 1120, що вміщується у вушний канал, може забезпечуватися щонайменше в одному варіанті здійснення за допомогою регулювального вузла 1130. Регулювальний вузол 11 UA 101006 C2 5 10 15 20 25 30 35 40 45 50 55 1130 може бути функціонально пов'язаний з корпусом 1110 і/або ділянкою 1120, що вміщується у вушний канал, так щоб приведення в дію регулювального вузла 1130 примушувало ділянку 1120, що вміщується у вушний канал, прийняти другу форму 1123 (Фігура 14А). Як показано щонайменше на Фігурах 13 і/або 15, регулювальний вузол 1130 може включати в себе зафіксований елемент 1140, вузол 1160 розширення, а також керуючу ланку 1180. Крім того, ділянка 1120, що вміщується у вушний канал, може включати в себе валик 1121. Перетворювач 1190 і зразок 1189 логотипа виробника щонайменше частково розташовані в корпусі 1110. Шнур (не показаний) сполучений з перетворювачем 1190, так щоб електричні сигнали могли поступати в перетворювач 1190 для формування з них чутного звуку. Таким чином, на Фігурах 13-15 зображений інший навушник типу «earbuds» 1000 згідно з одним аспектом даного розкриття. Регулювальний вузол, або виконавчий вузол 1130, у вушному вкладиші 1120 включає в себе вузол розширення, спіральний елемент 1160, намотаний навколо зовнішньої поверхні зафіксованого елемента 1140 і закріплений на зафіксованому елементі 1140 на внутрішньому кінці. Поворотна керуюча ланка 1180 кріпиться до зовнішнього кінця спірального елемента 1160. У стисненій конфігурації (див. Фігуру 14В) спіральний елемент 1160 розташовується, примикаючи до зафіксованого елемента 1140, і поворот в першому напрямі неможливий, оскільки це привело б до більш щільного намотування спірального елемента 1160 по відношенню до зафіксованого елемента. Поворот в протилежному напрямі, однак, приводить до розширення спірального елемента 1160 в діаметрі, що примушує вушний вкладиш 1120 розширитися (див. Фігуру 14С). На Фігурі 16 показаний приклад навушника типу «earbuds» 1200 згідно з одним аспектом даного розкриття, який регулюється стисненням, а не поворотом керуючого елемента 1280. Пристосування, або виконавчий вузол 1230, має множину жорстких пальців 1261, виступаючих від зовнішнього кінця 1202 до внутрішнього кінця 1201 у вушному вкладиші 1220 і сполучених з кнопкою 1282 на зовнішньому кінці 1202 навушника. Пальці 1261 утворять профіль 1262, виконаний на конус від ділянки з меншим радіусом до ділянки, радіус якого більше. Навушник 1200 також включає в себе кільце 1240, розташоване навколо пальців 1261, при цьому кільце 1240 розташоване на фіксованій відстані всередину від зовнішнього кінця 1202 навушника 1200. Коли кнопка 1282 натискається всередину або відводиться назовні, виконаний на конус профіль 1262 пальців 1261 ковзає всередині кільця 1240, зовнішні кінці пальців 1261 розлучаються або зводяться в радіальному напрямі, при цьому розширяється або стискається вушний вкладиш 1220. Навушник типу «earbuds» 1200, представлений на Фігурі 16, і інші навушники типу «earbuds» або навушники згідно з аспектами даного розкриття не просто приводять до розширення зовнішньої поверхні вушного вкладиша, але також приводять до розширення внутрішньої порожнини вушного вкладиша. Розширена порожнина забезпечує більший об'єм для резонування звуку від навушника і поліпшує низькочастотні характеристики навушника. На Фігурі 17 показане стопорне кільце 1327, виконане з можливістю кріплення елемента 1321 вушного вкладиша до елемента 1311 основи навушника типу «earbuds» 1300. Стопорне кільце 1327 розташоване на першому кінці елемента 1321 вушного вкладиша. Елемент 1311 основи навушника 1300 включає в себе виконану на конус ділянку, що має канавку 1318 навколо виконаної на конус ділянки, відповідну по розміру стопорному кільцю 1327. У міру того як перший кінець вушного вкладиша 1320 утискується на елемент основи, стопорне кільце 1327 пружно розширяється навколо виконаної на конус ділянки елемента 1311 основи, поки не досягне канавки 1318, після чого воно скорочується до свого первинного діаметра. Пружна сила стопорного кільця 1327, прагнучого повернутися до свого первинного діаметра, втримує стопорне кільце 1327 в канавці 1318 і працює на те, щоб не допустити зісковзування вушного вкладиша 1320 з навушника 1300, і забезпечує ущільнення вушного вкладиша 1320 на елементі 1311 основи. Елемент 1321 вушного вкладиша і елемент 1311 основи можуть утворювати частину корпусу навушника, таку як перша сторона 111 корпусу 110 регульованого навушника 100, описаного вище і показаного на Фігурі 21А. На Фігурах 18А і 18В також показаний шнур 11 по іншому аспекту даного розкриття, який може бути використаний з навушниками, такими як навушники типу «earbuds», описаними вище, або з навушниками інших типів. Шнур має покриття з тканини, піноматеріалу або іншого м'якого матеріалу. Шнур має електричний з'єднувач 13 на першому кінці 11 і один або декілька навушників 100 на другому кінці 12. З'єднувач 13 на першому кінці 11 може бути сполучений з аудіопристроєм 1. Коли аудіопристрій 1 не використовується, шнур може бути намотаний навколо аудіопристрою 1 і утворювати «подушку» (Фігура 18А) для захисту аудіопристрою 1 від пошкоджень, коли воно вільно розташовується в портфелі, рюкзаку або іншому засобі для 12 UA 101006 C2 5 10 15 20 25 30 35 перенесення. Навушники 100 на другому кінці шнура можуть бути підігнені під іншу ділянку шнура, щоб не допустити розмотування шнура з аудіопристрою 1. На Фігурах 18А, 18В, 19В і 19С показаний затиск 15 для шнура по іншому аспекту даного розкриття. Шнур 11 для навушника може включати в себе першу ділянку 16, що примикає до першого кінця 11 шнура 11, при цьому шнур виконаний як одиночна нитка. Між першою ділянкою 16 шнура 11 і парою навушників 100 на другому кінці 12 шнура знаходиться друга ділянка 17 шнура 11, яка виконана у вигляді двох ниток, розташованих по протилежних сторонах голови, коли навушники введені у вуха. Дві нитки другої ділянки 17 шнура 11 можуть пройти через два відповідних отвори в затиску 15 для шнура, як показано на Фігурах 18А, 18В, 19В і 19С. Коли навушники 100 знаходяться в користуванні, затиск 15 для шнура може бути пересунений в напрямі першої ділянки 16 шнура 11, що дозволяє розвести навушники і вмістити у вуха користувача. Коли навушниками 100 не користуються, затиск 15 для шнура можна пересунути в напрямі другого кінця 12 шнура 11, щоб втримувати навушники 100 разом і зробити звертання з шнуром 11 більш простоєм, ніж у випадку, коли навушники 100 залишаються розділеними. Затиск 15 для шнура додатково включає в себе пружинний затиск 14, який може бути використаний, коли шнур намотаний навколо аудіопристрою 1, для фіксування другого кінця 12 шнура 11 на ділянки шнура, що знаходиться ближче до першого кінця 11 шнура, і надання сприяння в запобіганні розмотуванню шнура 11 з аудіопристрою 1. Хоча в даному описі наведені різні варіанти здійснення, в цих варіантах здійснення можуть бути реалізовані численні удосконалення і зміни. Наприклад, регульований навушник може бути перетворений у вушну втулку або інший регульований виріб, що вставляється у вухо. Перетворення вищеописаного навушника в регульовану вушну втулку можна здійснити, наприклад, шляхом усунення електричних компонентів і усунення проходів, призначеного для проходження звуку, що приводить до створення вушної втулки, форма якої може регулюватися при розміщенні у вушному каналі користувача. Крім того, хоч загальні компоненти вищеописаного регульованого навушника можуть бути виконані з пластику (за винятком щонайменше деталей шнура, валика вушного вкладиша і перетворювача), металеві або інші матеріали можуть бути використані там, де це потрібно. Попередній опис і подальша формула винаходу мають на меті передати і охопити всі подібні модифікації і зміни. Будь-який патент, будь-яка публікація або інший матеріал розкриття, повністю або частково, які згадані як включені в даний опис шляхом посилання, включені в даний опис лише в тій мірі, в якій вони не суперечать існуючим визначенням, твердженням або іншим матеріалам розкриття, викладеним в даному розкритті. У зв'язку з цим, і лише в необхідних випадках, розкриття, в явному вигляді викладене в даному описі, замінює собою будь-який протирічний матеріал, включений в даний опис шляхом посилання. Всякий матеріал, або частково такий матеріал, який згадають як включений в даний опис шляхом посилання, але що суперечить існуючим визначенням, твердженням або іншим матеріалам розкриття, викладеним в даному описі, включається в опис лише в тій мірі, в якій не створює протиріч між включеним матеріалом і існуючим матеріалом розкриття. 40 ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Регульований навушник, який містить: корпус, що має першу сторону і другу сторону; еластичний валик, прикріплений до першої сторони корпусу, при цьому еластичний валик має стиснену форму і має отвір; щонайменше один консольний важіль, який виступає з першої сторони корпусу, при цьому щонайменше частина консольного важеля розташована в отворі еластичного валика; диск, встановлений в корпусі з можливістю обертання, при цьому щонайменше частина диска продовжується з другої сторони корпусу, причому диск включає в себе нарізні витки; а також виконавчий механізм, що містить першу ділянку і другу ділянку, при цьому друга ділянка має нарізні витки, причому виконавчий механізм встановлений в корпусі з можливістю ковзання, при цьому нарізні витки виконавчого механізму функціонально входять в зачеплення з нарізними витками диска, так що обертання диска в першому напрямку приводить до поступального переміщення першої ділянки жорсткого виконавчого механізму для входження в контакт з консольним важелем; при цьому перша ділянка виконавчого механізму виконана з можливістю відгинання консольного важеля в еластичний валик, коли виконавчий механізм стикається з важелем, причому консольний важіль виконаний з можливістю змусити еластичний валик прийняти розширену форму, коли консольний важіль відгинається у валик. 2. Регульований навушник, який містить: 13 UA 101006 C2 5 10 15 20 25 30 35 40 45 корпус, що має першу сторону і другу сторону, при цьому перша сторона корпусу виконана з можливістю кріплення до валика; щонайменше один консольний важіль, який виступає з першої сторони корпусу, при цьому щонайменше частина консольного важеля виконана з можливістю розташування в отворі валика, коли валик прикріплений до корпусу; диск, встановлений в корпусі з можливістю обертання, при цьому щонайменше частина диска продовжується з другої сторони корпусу, причому диск включає в себе нарізні витки; а також виконавчий механізм, що містить першу ділянку і другу ділянку, при цьому друга ділянка має нарізні витки, причому виконавчий механізм встановлений в корпусі з можливістю ковзання, при цьому нарізні витки виконавчого механізму функціонально входять в зачеплення з нарізними витками диска, так що обертання диска в першому напрямку приводить до поступального переміщення першої ділянки жорсткого виконавчого механізму для входження в контакт з консольним важелем; при цьому перша ділянка виконавчого механізму виконана з можливістю відгинання консольного важеля, коли виконавчий механізм стикається з важелем. 3. Регульований навушник, який містить: корпус; прилягаючу до корпусу ділянку, що вміщується у вушний канал, при цьому ділянка, що вміщується у вушний канал, має першу форму; а також регулювальний вузол, функціонально зв'язаний з корпусом, так що приведення в дію регулювального вузла примушує ділянку, що вміщується у вушний канал, прийняти щонайменше другу форму без прикладання зовнішнього зусилля до ділянки, що вміщується у вушний канал, або без знімання з неї зовнішнього зусилля, при цьому щонайменше частина регулювального вузла доступна користувачеві і може керуватися ним, коли ділянка, що вміщується у вушний канал, введена у вушний канал користувача, при цьому регульований навушник, в якому регулювальний вузол містить керуючу ланку, доступну користувачеві, а також вузол розширення, функціонально зв'язаний з керуючою ланкою, при цьому керуюча ланка виконана з можливістю приведення в дію вузла розширення, так що ділянка, що вміщується у вушний канал, приймає щонайменше другу форму, коли вузол розширення задіяний, при цьому вузол розширення містить поворотний виконавчий механізм, що має виступи. 4. Регульований навушник, який містить: корпус; прилягаючу до корпусу ділянку, що вміщується у вушний канал, при цьому ділянка, що вміщується у вушний канал, має першу форму; а також регулювальний вузол, функціонально зв'язаний з корпусом, так що приведення в дію регулювального вузла примушує ділянку, що вміщується у вушний канал, прийняти щонайменше другу форму без прикладання зовнішнього зусилля до ділянки, що вміщується у вушний канал, шнур, що має перший кінець, другий кінець, а також електричний з'єднувач, розташований на першому кінці, при цьому корпус розташований на другому кінці шнура, сам же шнур щонайменше частково має покриття з м'якого матеріалу. 5. Регульований навушник за п. 4, в якому м'який матеріал містить тканину. 6. Регульований навушник за п. 4, який додатково містить затискач для шнура, при цьому шнур додатково містить першу ділянку, що прилягає до першого кінця шнура, а також другу ділянку, що прилягає до другого кінця шнура, причому перша ділянка містить одиночну нитку, а друга ділянка містить дві нитки, при цьому затискач для шнура з'єднаний з можливістю ковзання з двома нитками другої ділянки. 7. Регульований навушник за п. 6, в якому затискач для шнура додатково містить два отвори, при цьому кожний з отворів виконаний з можливістю прийому шляхом введення однієї з двох ниток другої ділянки шнура. 8. Регульований навушник за п. 6, в якому затискач для шнура додатково містить пружинний затискач, виконаний з можливістю затискування шнура. 14 UA 101006 C2 15 UA 101006 C2 16 UA 101006 C2 17 UA 101006 C2 18 UA 101006 C2 19 UA 101006 C2 20 UA 101006 C2 21 UA 101006 C2 22 UA 101006 C2 23 UA 101006 C2 24 UA 101006 C2 25 UA 101006 C2 26 UA 101006 C2 27 UA 101006 C2 28
