Дискова борона

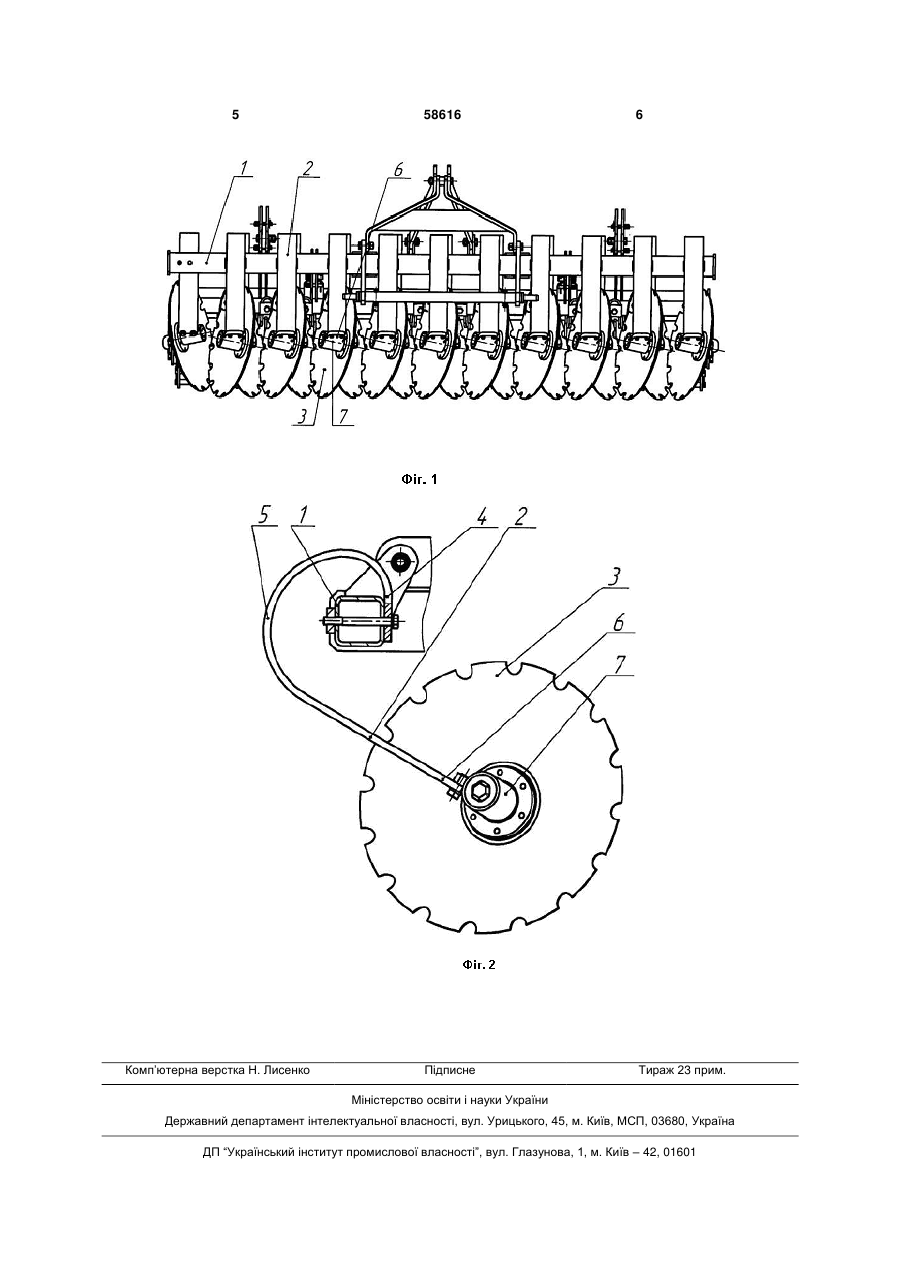

Дискова борона, що містить опорну раму, закріплені на рамі за допомогою індивідуальних 3 обхідно регулювати додатково відносне розташування балок до яких кріпляться стояки диска. В основу корисної моделі поставлено задачу забезпечення зменшення забиття органічною масою (рослинними рештками) та ґрунтом стояка та дискових робочих органів дискової борони в процесі її роботи, її самоочищення, одночасно із збереженням можливості якісної роботи борони в цілому при значних нерівностях поля, великій кількості рослинних решток, в умовах зайвої вологості ґрунту. Іншою метою корисної моделі є забезпечення компактності розміщення робочих органів дискової борони на рамі. Поставлена задача досягається тим, що в конструкції дискової борони, що містить опорну раму, закріплені на рамі за допомогою індивідуальних пластинчатих пружинних стояків дискові робочі органи, при чому один кінець кожного з стояків виконано у вигляді напівеліпса зверненого вперед по ходу обертання дискового робочого органу та закріплено на рамі, а другий кінець закріплено до підшипникової опори увігнутого дискового робочого органу, згідно винаходу підшипникова опора розташована з внутрішньої увігнутої сторони дискового робочого органу. Завдяки тому, що підшипникова опора розташована з внутрішньої увігнутої сторони дискового робочого органу забезпечується достатньо міждискового робочого простору для забезпечення можливості роботи на полях з великою кількістю органічної маси та зменшення забиття борони органічною масою (рослинними рештками) та ґрунтом. Вказане розміщення підшипникової опори також дозволяє досягти компактності розміщення робочих органів дискової борони на рамі. Поєднання в конструкції дискової борони стояків, один кінець кожного з яких виконано у вигляді напівеліпса зверненого вперед по ходу обертання дискового робочого органу з кріпленням підшипникової опори з внутрішньої увігнутої сторони дискового робочого органу забезпечує оптимальне самоочищення дискових робочих органів борони від органічної маси (рослинних решток) при оптимальній жорсткості стояка для якісної роботи дискової борони в цілому. Винахід ілюструється кресленнями, де на Фіг.1 зображена дискова борона (загальний вигляд), на Фіг.2 зображено стояк з дисковим робочим органом (вигляд збоку). Дискова борона складається з опорної рами 1 та встановлених паралельними рядами на рамі за допомогою індивідуальних пластинчатих пружинних стояків 2 увігнутих дискових робочих органів 3. Верхній кінець 4 кожного з стояків 2 виконано у вигляді напівеліпса 5, зверненого вперед по ходу 58616 4 обертання увігнутого дискового робочого органу 3 та закріплено до рами 1. Нижній кінець 6 кожного із стояків 2 закріплено до підшипникової опори 7 розташованої з внутрішньої увігнутої сторони дискового робочого органу 3. Пристрій працює наступним чином. При робочому русі опорної рами 1 дискової борони, під дією сили тертя об ґрунт, увігнуті дискові робочі органи 3 починають обертатися. При цьому кожен дисковий робочий орган 3 заглиблюється в ґрунт та виконує технологічні операції з його обробки. В процесі обробки ґрунту, особливо на полях із значним забур’яненням та високою вологістю ґрунту можливе залипання дискових робочих органів 3 вологим ґрунтом та їх забивання органічною масою (рослинними залишками). Завдяки тому, що дискову борону споряджено індивідуальними пластинчатими пружинними стояками 2 верхній кінець 4 кожного з яких виконано у вигляді напівеліпса 5 зверненого вперед по ходу обертання увігнутого дискового робочого органу 3, забезпечується складний коливальний рух дискових робочих органів 3, що зменшує залипання вологим ґрунтом та забивання органічною масою дискових робочих органів 3. Крім того при поступальному русі дискової борони виникають низькочастотні поперечні коливання індивідуальних пластинчатих пружинних стояків 2 та закріплених на них дискових робочих органів З, що також призводить до зниження залипання ґрунтом і забивання органічною масою (рослинними залишками) дискових робочих органів 3 та їх самоочищення. За рахунок кріплення підшипникової опори 7 з внутрішньої увігнутої сторони дискового робочого органу 3 забезпечується достатньо міждискового простору для можливості роботі на полях з великою кількістю органічної маси. Одночасно вдається запобігти пошкодженню індивідуальних пластинчатих пружинних стояків 2 та дискових робочих органів 3 при зустрічі з перешкодою (наприклад каменем) і погасити ударні навантаження на опорну раму 1, оскільки в разі наїзду дискового робочого органу 3 на перешкоду він відхиляється вверх або вбік за рахунок пружинних властивостей індивідуальних пластинчатих пружинних стояків 2, а потім повертається в робоче положення. В цілому описана конструкція дискової борони дозволяє забезпечити високу якість роботи без забивання дискових робочих органів за рахунок їх самоочищення, захист підшипникового вузла від руйнування особливо при роботі на полі з великою кількістю органічної маси (рослинних решток) та при роботі на дуже вологому та твердому ґрунті, компактність дискової борони в цілому. 5 Комп’ютерна верстка Н. Лиcенко 58616 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
