Спосіб і система для будівництва будівель

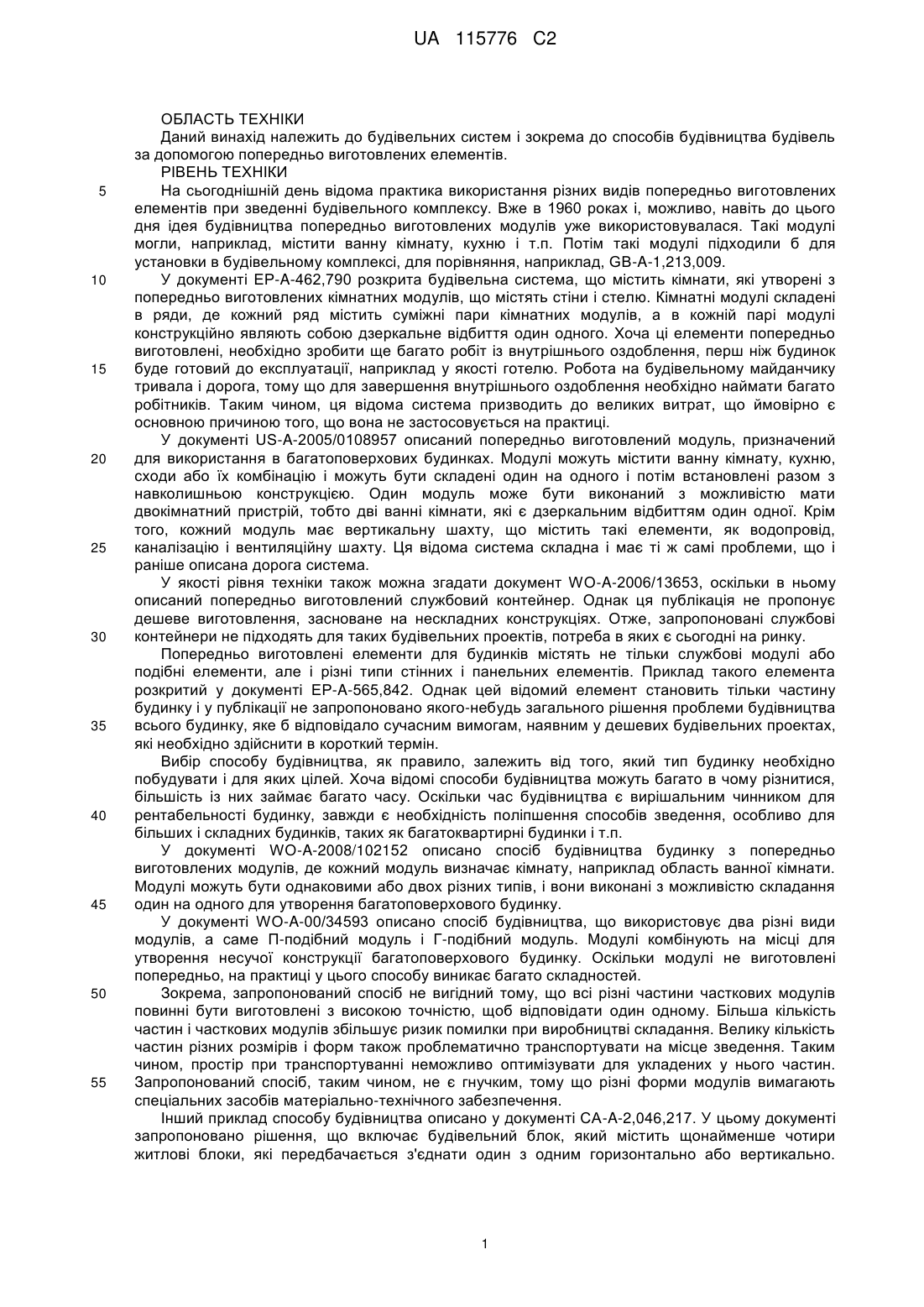

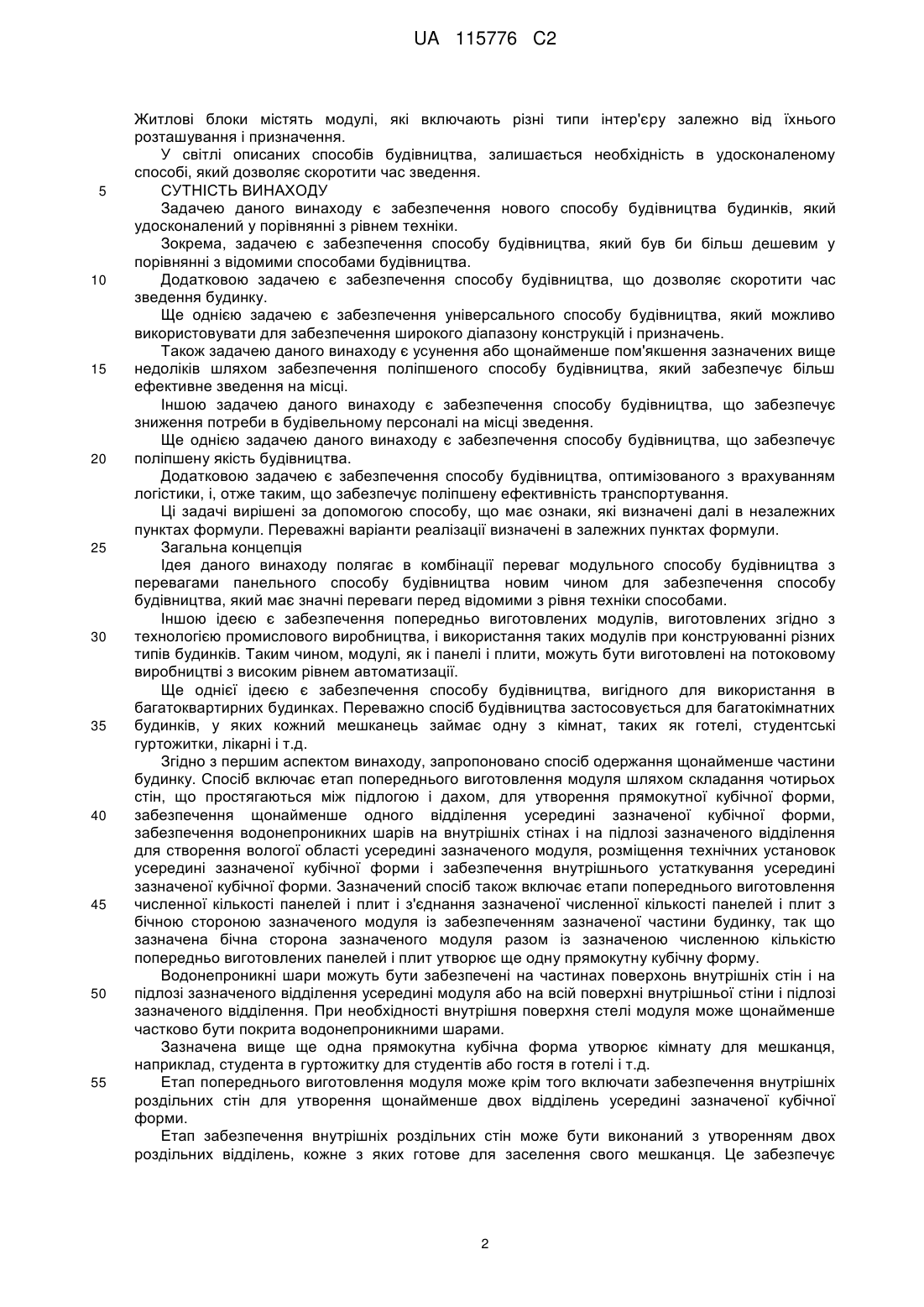

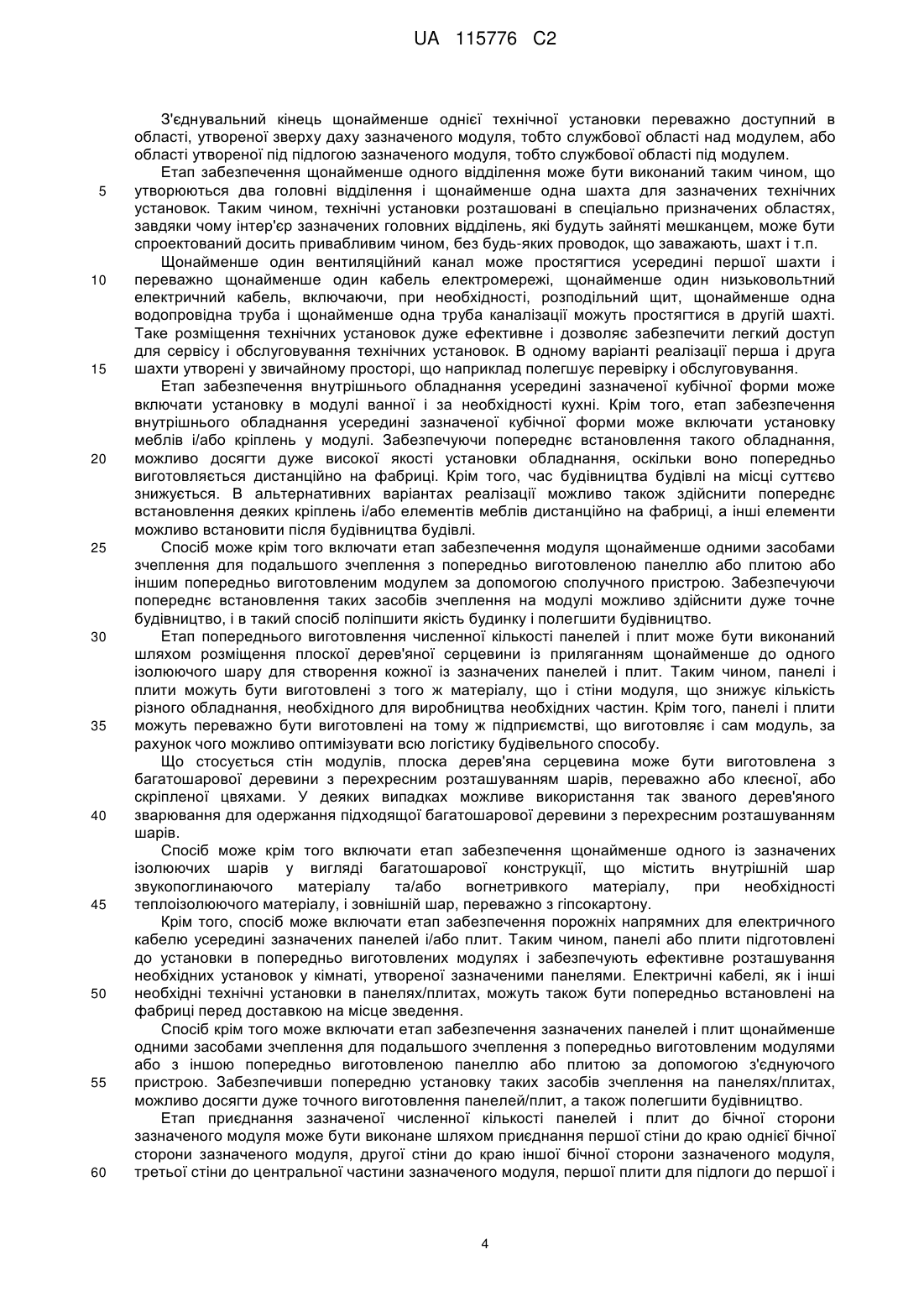

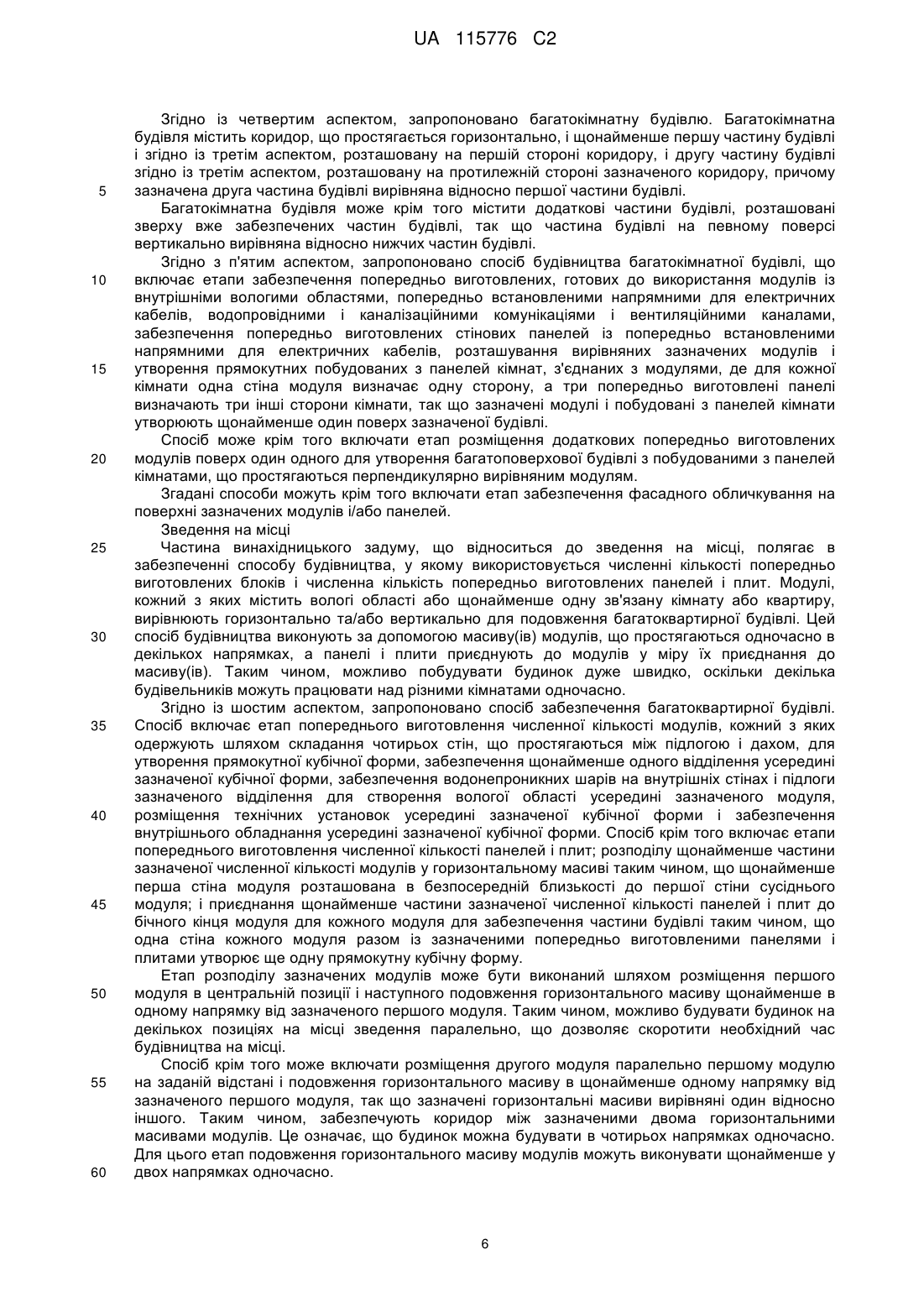

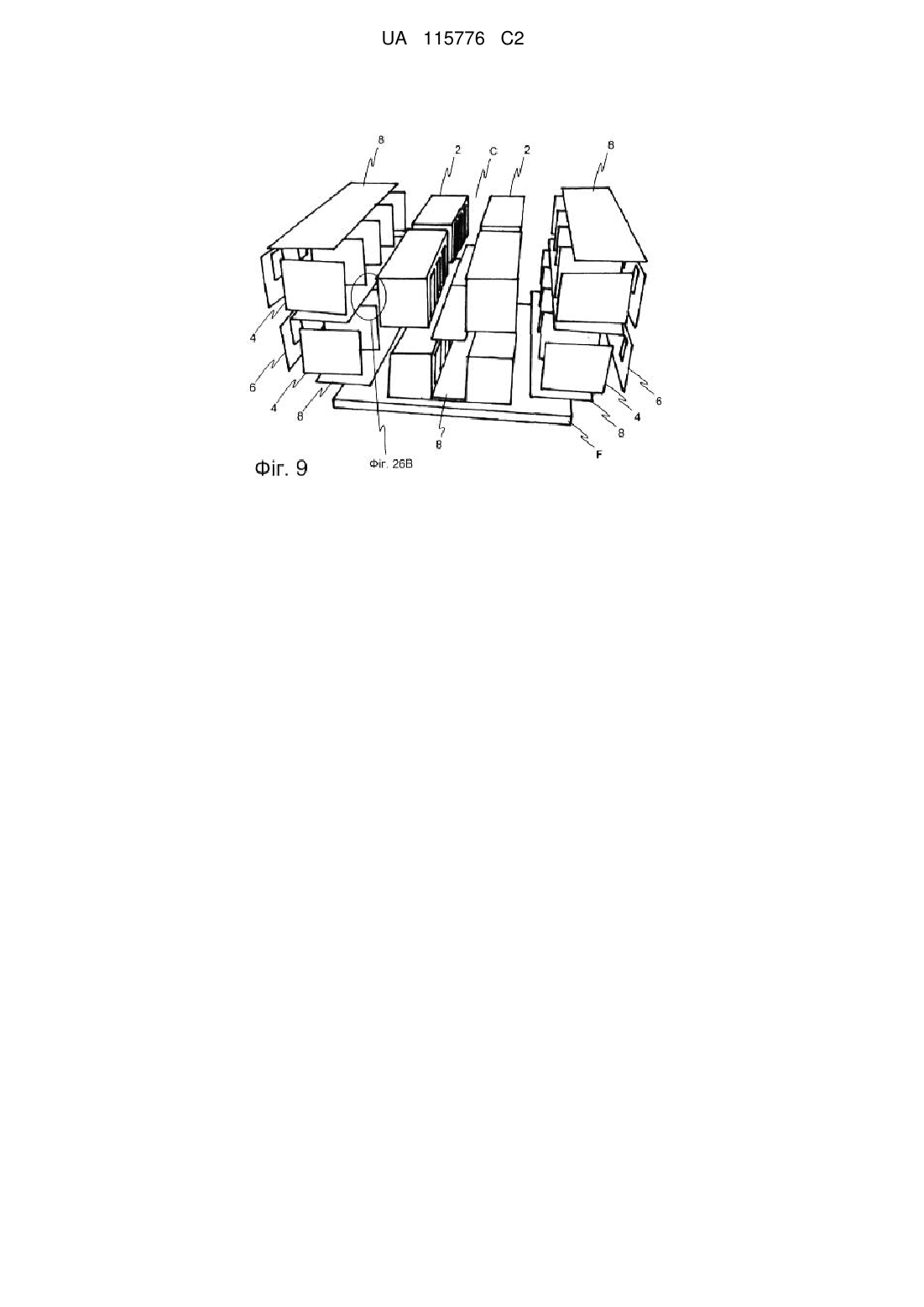

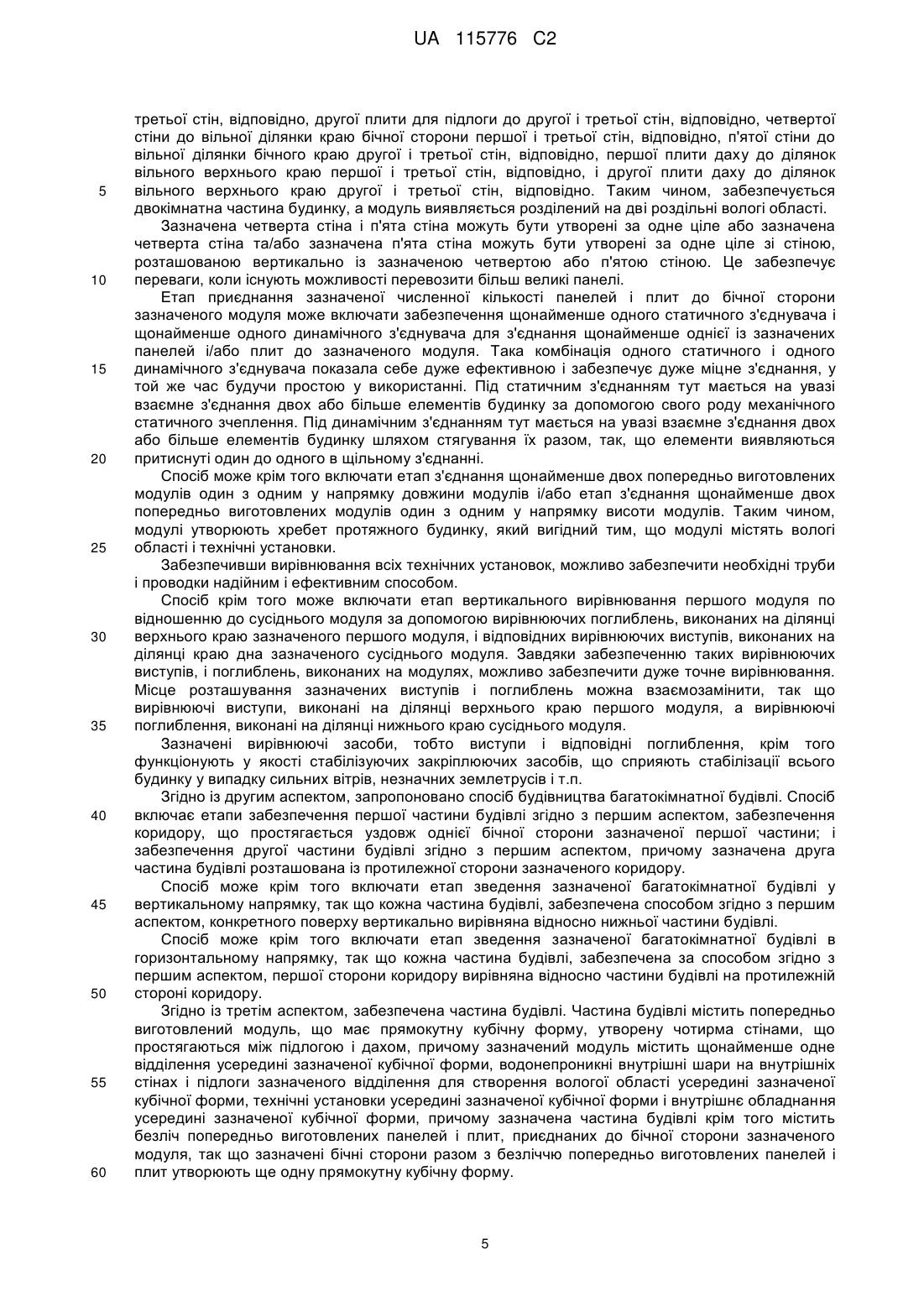

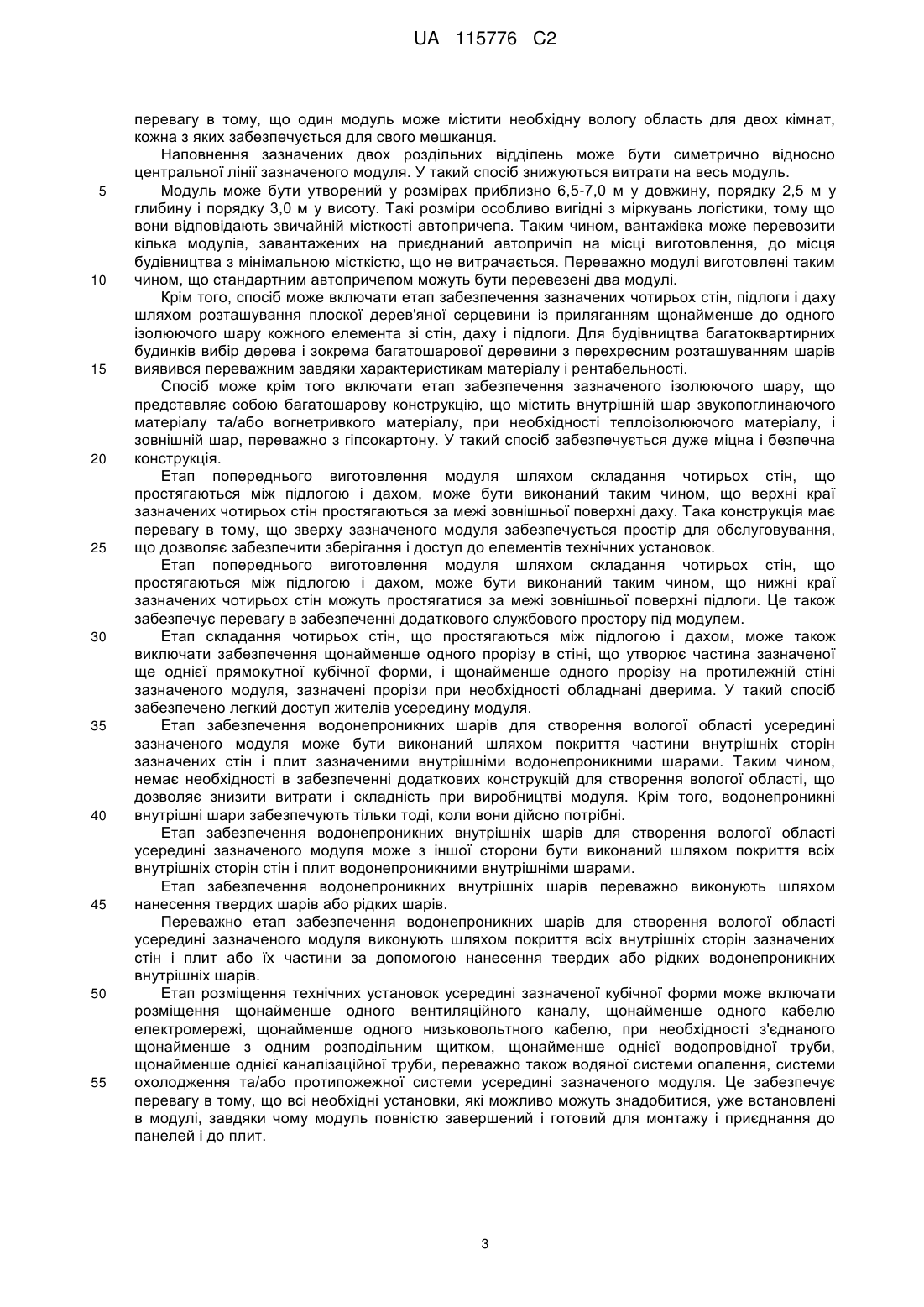

Реферат: Спосіб одержання щонайменше частини будівлі включає етапи попереднього виготовлення модуля (2) шляхом складання чотирьох стін, що простягаються між підлогою і дахом, для утворення прямокутної кубічної форми; забезпечення щонайменше одного відділення усередині зазначеної кубічної форми; забезпечення водонепроникних шарів на внутрішніх стінах і підлоги зазначеного відділення для створення вологої області усередині зазначеного модуля (2); розміщення технічних установок усередині кубічної форми; і забезпечення внутрішнього обладнання усередині кубічної форми. Спосіб, крім того, включає етапи попереднього виготовлення численної кількості панелей (4, 6) і плит (8) і приєднання цих панелей і плит до бічної сторони модуля (2) для забезпечення іншої прямокутної кубічної форми, що утворює побудовану з панелей кімнату. UA 115776 C2 (12) UA 115776 C2 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 ОБЛАСТЬ ТЕХНІКИ Даний винахід належить до будівельних систем і зокрема до способів будівництва будівель за допомогою попередньо виготовлених елементів. РІВЕНЬ ТЕХНІКИ На сьогоднішній день відома практика використання різних видів попередньо виготовлених елементів при зведенні будівельного комплексу. Вже в 1960 роках і, можливо, навіть до цього дня ідея будівництва попередньо виготовлених модулів уже використовувалася. Такі модулі могли, наприклад, містити ванну кімнату, кухню і т.п. Потім такі модулі підходили б для установки в будівельному комплексі, для порівняння, наприклад, GB-A-1,213,009. У документі EP-A-462,790 розкрита будівельна система, що містить кімнати, які утворені з попередньо виготовлених кімнатних модулів, що містять стіни і стелю. Кімнатні модулі складені в ряди, де кожний ряд містить суміжні пари кімнатних модулів, а в кожній парі модулі конструкційно являють собою дзеркальне відбиття один одного. Хоча ці елементи попередньо виготовлені, необхідно зробити ще багато робіт із внутрішнього оздоблення, перш ніж будинок буде готовий до експлуатації, наприклад у якості готелю. Робота на будівельному майданчику тривала і дорога, тому що для завершення внутрішнього оздоблення необхідно наймати багато робітників. Таким чином, ця відома система призводить до великих витрат, що ймовірно є основною причиною того, що вона не застосовується на практиці. У документі US-A-2005/0108957 описаний попередньо виготовлений модуль, призначений для використання в багатоповерхових будинках. Модулі можуть містити ванну кімнату, кухню, сходи або їх комбінацію і можуть бути складені один на одного і потім встановлені разом з навколишньою конструкцією. Один модуль може бути виконаний з можливістю мати двокімнатний пристрій, тобто дві ванні кімнати, які є дзеркальним відбиттям один одної. Крім того, кожний модуль має вертикальну шахту, що містить такі елементи, як водопровід, каналізацію і вентиляційну шахту. Ця відома система складна і має ті ж самі проблеми, що і раніше описана дорога система. У якості рівня техніки також можна згадати документ WO-A-2006/13653, оскільки в ньому описаний попередньо виготовлений службовий контейнер. Однак ця публікація не пропонує дешеве виготовлення, засноване на нескладних конструкціях. Отже, запропоновані службові контейнери не підходять для таких будівельних проектів, потреба в яких є сьогодні на ринку. Попередньо виготовлені елементи для будинків містять не тільки службові модулі або подібні елементи, але і різні типи стінних і панельних елементів. Приклад такого елемента розкритий у документі EP-A-565,842. Однак цей відомий елемент становить тільки частину будинку і у публікації не запропоновано якого-небудь загального рішення проблеми будівництва всього будинку, яке б відповідало сучасним вимогам, наявним у дешевих будівельних проектах, які необхідно здійснити в короткий термін. Вибір способу будівництва, як правило, залежить від того, який тип будинку необхідно побудувати і для яких цілей. Хоча відомі способи будівництва можуть багато в чому різнитися, більшість із них займає багато часу. Оскільки час будівництва є вирішальним чинником для рентабельності будинку, завжди є необхідність поліпшення способів зведення, особливо для більших і складних будинків, таких як багатоквартирні будинки і т.п. У документі WO-A-2008/102152 описано спосіб будівництва будинку з попередньо виготовлених модулів, де кожний модуль визначає кімнату, наприклад область ванної кімнати. Модулі можуть бути однаковими або двох різних типів, і вони виконані з можливістю складання один на одного для утворення багатоповерхового будинку. У документі WO-A-00/34593 описано спосіб будівництва, що використовує два різні види модулів, а саме П-подібний модуль і Г-подібний модуль. Модулі комбінують на місці для утворення несучої конструкції багатоповерхового будинку. Оскільки модулі не виготовлені попередньо, на практиці у цього способу виникає багато складностей. Зокрема, запропонований спосіб не вигідний тому, що всі різні частини часткових модулів повинні бути виготовлені з високою точністю, щоб відповідати один одному. Більша кількість частин і часткових модулів збільшує ризик помилки при виробництві складання. Велику кількість частин різних розмірів і форм також проблематично транспортувати на місце зведення. Таким чином, простір при транспортуванні неможливо оптимізувати для укладених у нього частин. Запропонований спосіб, таким чином, не є гнучким, тому що різні форми модулів вимагають спеціальних засобів матеріально-технічного забезпечення. Інший приклад способу будівництва описано у документі CA-A-2,046,217. У цьому документі запропоновано рішення, що включає будівельний блок, який містить щонайменше чотири житлові блоки, які передбачається з'єднати один з одним горизонтально або вертикально. 1 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 Житлові блоки містять модулі, які включають різні типи інтер'єру залежно від їхнього розташування і призначення. У світлі описаних способів будівництва, залишається необхідність в удосконаленому способі, який дозволяє скоротити час зведення. СУТНІСТЬ ВИНАХОДУ Задачею даного винаходу є забезпечення нового способу будівництва будинків, який удосконалений у порівнянні з рівнем техніки. Зокрема, задачею є забезпечення способу будівництва, який був би більш дешевим у порівнянні з відомими способами будівництва. Додатковою задачею є забезпечення способу будівництва, що дозволяє скоротити час зведення будинку. Ще однією задачею є забезпечення універсального способу будівництва, який можливо використовувати для забезпечення широкого діапазону конструкцій і призначень. Також задачею даного винаходу є усунення або щонайменше пом'якшення зазначених вище недоліків шляхом забезпечення поліпшеного способу будівництва, який забезпечує більш ефективне зведення на місці. Іншою задачею даного винаходу є забезпечення способу будівництва, що забезпечує зниження потреби в будівельному персоналі на місці зведення. Ще однією задачею даного винаходу є забезпечення способу будівництва, що забезпечує поліпшену якість будівництва. Додатковою задачею є забезпечення способу будівництва, оптимізованого з врахуванням логістики, і, отже таким, що забезпечує поліпшену ефективність транспортування. Ці задачі вирішені за допомогою способу, що має ознаки, які визначені далі в незалежних пунктах формули. Переважні варіанти реалізації визначені в залежних пунктах формули. Загальна концепція Ідея даного винаходу полягає в комбінації переваг модульного способу будівництва з перевагами панельного способу будівництва новим чином для забезпечення способу будівництва, який має значні переваги перед відомими з рівня техніки способами. Іншою ідеєю є забезпечення попередньо виготовлених модулів, виготовлених згідно з технологією промислового виробництва, і використання таких модулів при конструюванні різних типів будинків. Таким чином, модулі, як і панелі і плити, можуть бути виготовлені на потоковому виробництві з високим рівнем автоматизації. Ще однієї ідеєю є забезпечення способу будівництва, вигідного для використання в багатоквартирних будинках. Переважно спосіб будівництва застосовується для багатокімнатних будинків, у яких кожний мешканець займає одну з кімнат, таких як готелі, студентські гуртожитки, лікарні і т.д. Згідно з першим аспектом винаходу, запропоновано спосіб одержання щонайменше частини будинку. Спосіб включає етап попереднього виготовлення модуля шляхом складання чотирьох стін, що простягаються між підлогою і дахом, для утворення прямокутної кубічної форми, забезпечення щонайменше одного відділення усередині зазначеної кубічної форми, забезпечення водонепроникних шарів на внутрішніх стінах і на підлозі зазначеного відділення для створення вологої області усередині зазначеного модуля, розміщення технічних установок усередині зазначеної кубічної форми і забезпечення внутрішнього устаткування усередині зазначеної кубічної форми. Зазначений спосіб також включає етапи попереднього виготовлення численної кількості панелей і плит і з'єднання зазначеної численної кількості панелейі плит з бічною стороною зазначеного модуля із забезпеченням зазначеної частини будинку, так що зазначена бічна сторона зазначеного модуля разом із зазначеною численною кількістю попередньо виготовлених панелей і плит утворює ще одну прямокутну кубічну форму. Водонепроникні шари можуть бути забезпечені на частинах поверхонь внутрішніх стін і на підлозі зазначеного відділення усередині модуля або на всій поверхні внутрішньої стіни і підлозі зазначеного відділення. При необхідності внутрішня поверхня стелі модуля може щонайменше частково бути покрита водонепроникними шарами. Зазначена вище ще одна прямокутна кубічна форма утворює кімнату для мешканця, наприклад, студента в гуртожитку для студентів або гостя в готелі і т.д. Етап попереднього виготовлення модуля може крім того включати забезпечення внутрішніх роздільних стін для утворення щонайменше двох відділень усередині зазначеної кубічної форми. Етап забезпечення внутрішніх роздільних стін може бути виконаний з утворенням двох роздільних відділень, кожне з яких готове для заселення свого мешканця. Це забезпечує 2 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 перевагу в тому, що один модуль може містити необхідну вологу область для двох кімнат, кожна з яких забезпечується для свого мешканця. Наповнення зазначених двох роздільних відділень може бути симетрично відносно центральної лінії зазначеного модуля. У такий спосіб знижуються витрати на весь модуль. Модуль може бути утворений у розмірах приблизно 6,5-7,0 м у довжину, порядку 2,5 м у глибину і порядку 3,0 м у висоту. Такі розміри особливо вигідні з міркувань логістики, тому що вони відповідають звичайній місткості автопричепа. Таким чином, вантажівка може перевозити кілька модулів, завантажених на приєднаний автопричіп на місці виготовлення, до місця будівництва з мінімальною місткістю, що не витрачається. Переважно модулі виготовлені таким чином, що стандартним автопричепом можуть бути перевезені два модулі. Крім того, спосіб може включати етап забезпечення зазначених чотирьох стін, підлоги і даху шляхом розташування плоскої дерев'яної серцевини із приляганням щонайменше до одного ізолюючого шару кожного елемента зі стін, даху і підлоги. Для будівництва багатоквартирних будинків вибір дерева і зокрема багатошарової деревини з перехресним розташуванням шарів виявився переважним завдяки характеристикам матеріалу і рентабельності. Спосіб може крім того включати етап забезпечення зазначеного ізолюючого шару, що представляє собою багатошарову конструкцію, що містить внутрішній шар звукопоглинаючого матеріалу та/або вогнетривкого матеріалу, при необхідності теплоізолюючого матеріалу, і зовнішній шар, переважно з гіпсокартону. У такий спосіб забезпечується дуже міцна і безпечна конструкція. Етап попереднього виготовлення модуля шляхом складання чотирьох стін, що простягаються між підлогою і дахом, може бути виконаний таким чином, що верхні краї зазначених чотирьох стін простягаються за межі зовнішньої поверхні даху. Така конструкція має перевагу в тому, що зверху зазначеного модуля забезпечується простір для обслуговування, що дозволяє забезпечити зберігання і доступ до елементів технічних установок. Етап попереднього виготовлення модуля шляхом складання чотирьох стін, що простягаються між підлогою і дахом, може бути виконаний таким чином, що нижні краї зазначених чотирьох стін можуть простягатися за межі зовнішньої поверхні підлоги. Це також забезпечує перевагу в забезпеченні додаткового службового простору під модулем. Етап складання чотирьох стін, що простягаються між підлогою і дахом, може також виключати забезпечення щонайменше одного прорізу в стіні, що утворює частина зазначеної ще однієї прямокутної кубічної форми, і щонайменше одного прорізу на протилежній стіні зазначеного модуля, зазначені прорізи при необхідності обладнані дверима. У такий спосіб забезпечено легкий доступ жителів усередину модуля. Етап забезпечення водонепроникних шарів для створення вологої області усередині зазначеного модуля може бути виконаний шляхом покриття частини внутрішніх сторін зазначених стін і плит зазначеними внутрішніми водонепроникними шарами. Таким чином, немає необхідності в забезпеченні додаткових конструкцій для створення вологої області, що дозволяє знизити витрати і складність при виробництві модуля. Крім того, водонепроникні внутрішні шари забезпечують тільки тоді, коли вони дійсно потрібні. Етап забезпечення водонепроникних внутрішніх шарів для створеннявологої області усередині зазначеного модуля може з іншої сторони бути виконаний шляхом покриття всіх внутрішніх сторін стін і плит водонепроникними внутрішніми шарами. Етап забезпечення водонепроникних внутрішніх шарів переважно виконують шляхом нанесення твердих шарів або рідких шарів. Переважно етап забезпечення водонепроникних шарів для створення вологої області усередині зазначеного модуля виконують шляхом покриття всіх внутрішніх сторін зазначених стін і плит або їх частини за допомогою нанесення твердих або рідких водонепроникних внутрішніх шарів. Етап розміщення технічних установок усередині зазначеної кубічної форми може включати розміщення щонайменше одного вентиляційного каналу, щонайменше одного кабелю електромережі, щонайменше одного низьковольтного кабелю, при необхідності з'єднаного щонайменше з одним розподільним щитком, щонайменше однієї водопровідної труби, щонайменше однієї каналізаційної труби, переважно також водяної системи опалення, системи охолодження та/або протипожежної системи усередині зазначеного модуля. Це забезпечує перевагу в тому, що всі необхідні установки, які можливо можуть знадобитися, уже встановлені в модулі, завдяки чому модуль повністю завершений і готовий для монтажу і приєднання до панелей і до плит. 3 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 60 З'єднувальний кінець щонайменше однієї технічної установки переважно доступний в області, утвореної зверху даху зазначеного модуля, тобто службової області над модулем, або області утвореної під підлогою зазначеного модуля, тобто службової області під модулем. Етап забезпечення щонайменше одного відділення може бути виконаний таким чином, що утворюються два головні відділення і щонайменше одна шахта для зазначених технічних установок. Таким чином, технічні установки розташовані в спеціально призначених областях, завдяки чому інтер'єр зазначених головних відділень, які будуть зайняті мешканцем, може бути спроектований досить привабливим чином, без будь-яких проводок, що заважають, шахт і т.п. Щонайменше один вентиляційний канал може простягтися усередині першої шахти і переважно щонайменше один кабель електромережі, щонайменше один низьковольтний електричний кабель, включаючи, при необхідності, розподільний щит, щонайменше одна водопровідна труба і щонайменше одна труба каналізації можуть простягтися в другій шахті. Таке розміщення технічних установок дуже ефективне і дозволяє забезпечити легкий доступ для сервісу і обслуговування технічних установок. В одному варіанті реалізації перша і друга шахти утворені у звичайному просторі, що наприклад полегшує перевірку і обслуговування. Етап забезпечення внутрішнього обладнання усередині зазначеної кубічної форми може включати установку в модулі ванної і за необхідності кухні. Крім того, етап забезпечення внутрішнього обладнання усередині зазначеної кубічної форми може включати установку меблів і/або кріплень у модулі. Забезпечуючи попереднє встановлення такого обладнання, можливо досягти дуже високої якості установки обладнання, оскільки воно попередньо виготовляється дистанційно на фабриці. Крім того, час будівництва будівлі на місці суттєво знижується. В альтернативних варіантах реалізації можливо також здійснити попереднє встановлення деяких кріплень і/або елементів меблів дистанційно на фабриці, а інші елементи можливо встановити після будівництва будівлі. Спосіб може крім того включати етап забезпечення модуля щонайменше одними засобами зчеплення для подальшого зчеплення з попередньо виготовленою панеллю або плитою або іншим попередньо виготовленим модулем за допомогою сполучного пристрою. Забезпечуючи попереднє встановлення таких засобів зчеплення на модулі можливо здійснити дуже точне будівництво, і в такий спосіб поліпшити якість будинку і полегшити будівництво. Етап попереднього виготовлення численної кількості панелей і плит може бути виконаний шляхом розміщення плоскої дерев'яної серцевини із приляганням щонайменше до одного ізолюючого шару для створення кожної із зазначених панелей і плит. Таким чином, панелі і плити можуть бути виготовлені з того ж матеріалу, що і стіни модуля, що знижує кількість різного обладнання, необхідного для виробництва необхідних частин. Крім того, панелі і плити можуть переважно бути виготовлені на тому ж підприємстві, що виготовляє і сам модуль, за рахунок чого можливо оптимізувати всю логістику будівельного способу. Що стосується стін модулів, плоска дерев'яна серцевина може бути виготовлена з багатошарової деревини з перехресним розташуванням шарів, переважно або клеєної, або скріпленої цвяхами. У деяких випадках можливе використання так званого дерев'яного зварювання для одержання підходящої багатошарової деревини з перехресним розташуванням шарів. Спосіб може крім того включати етап забезпечення щонайменше одного із зазначених ізолюючих шарів у вигляді багатошарової конструкції, що містить внутрішній шар звукопоглинаючого матеріалу та/або вогнетривкого матеріалу, при необхідності теплоізолюючого матеріалу, і зовнішній шар, переважно з гіпсокартону. Крім того, спосіб може включати етап забезпечення порожніх напрямних для електричного кабелю усередині зазначених панелей і/або плит. Таким чином, панелі або плити підготовлені до установки в попередньо виготовлених модулях і забезпечують ефективне розташування необхідних установок у кімнаті, утвореної зазначеними панелями. Електричні кабелі, як і інші необхідні технічні установки в панелях/плитах, можуть також бути попередньо встановлені на фабриці перед доставкою на місце зведення. Спосіб крім того може включати етап забезпечення зазначених панелей і плит щонайменше одними засобами зчеплення для подальшого зчеплення з попередньо виготовленим модулями або з іншою попередньо виготовленою панеллю або плитою за допомогою з'єднуючого пристрою. Забезпечивши попередню установку таких засобів зчеплення на панелях/плитах, можливо досягти дуже точного виготовлення панелей/плит, а також полегшити будівництво. Етап приєднання зазначеної численної кількості панелей і плит до бічної сторони зазначеного модуля може бути виконане шляхом приєднання першої стіни до краю однієї бічної сторони зазначеного модуля, другої стіни до краю іншої бічної сторони зазначеного модуля, третьої стіни до центральної частини зазначеного модуля, першої плити для підлоги до першої і 4 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 60 третьої стін, відповідно, другої плити для підлоги до другої і третьої стін, відповідно, четвертої стіни до вільної ділянки краю бічної сторони першої і третьої стін, відповідно, п'ятої стіни до вільної ділянки бічного краю другої і третьої стін, відповідно, першої плити даху до ділянок вільного верхнього краю першої і третьої стін, відповідно, і другої плити даху до ділянок вільного верхнього краю другої і третьої стін, відповідно. Таким чином, забезпечується двокімнатна частина будинку, а модуль виявляється розділений на дві роздільні вологі області. Зазначена четверта стіна і п'ята стіна можуть бути утворені за одне ціле або зазначена четверта стіна та/або зазначена п'ята стіна можуть бути утворені за одне ціле зі стіною, розташованою вертикально із зазначеною четвертою або п'ятою стіною. Це забезпечує переваги, коли існують можливості перевозити більш великі панелі. Етап приєднання зазначеної численної кількості панелей і плит до бічної сторони зазначеного модуля може включати забезпечення щонайменше одного статичного з'єднувача і щонайменше одного динамічного з'єднувача для з'єднання щонайменше однієї із зазначених панелей і/або плит до зазначеного модуля. Така комбінація одного статичного і одного динамічного з'єднувача показала себе дуже ефективною і забезпечує дуже міцне з'єднання, у той же час будучи простою у використанні. Під статичним з'єднанням тут мається на увазі взаємне з'єднання двох або більше елементів будинку за допомогою свого роду механічного статичного зчеплення. Під динамічним з'єднанням тут мається на увазі взаємне з'єднання двох або більше елементів будинку шляхом стягування їх разом, так, що елементи виявляються притиснуті один до одного в щільному з'єднанні. Спосіб може крім того включати етап з'єднання щонайменше двох попередньо виготовлених модулів один з одним у напрямку довжини модулів і/або етап з'єднання щонайменше двох попередньо виготовлених модулів один з одним у напрямку висоти модулів. Таким чином, модулі утворюють хребет протяжного будинку, який вигідний тим, що модулі містять вологі області і технічні установки. Забезпечивши вирівнювання всіх технічних установок, можливо забезпечити необхідні труби і проводки надійним і ефективним способом. Спосіб крім того може включати етап вертикального вирівнювання першого модуля по відношенню до сусіднього модуля за допомогою вирівнюючих поглиблень, виконаних на ділянці верхнього краю зазначеного першого модуля, і відповідних вирівнюючих виступів, виконаних на ділянці краю дна зазначеного сусіднього модуля. Завдяки забезпеченню таких вирівнюючих виступів, і поглиблень, виконаних на модулях, можливо забезпечити дуже точне вирівнювання. Місце розташування зазначених виступів і поглиблень можна взаємозамінити, так що вирівнюючі виступи, виконані на ділянці верхнього краю першого модуля, а вирівнюючі поглиблення, виконані на ділянці нижнього краю сусіднього модуля. Зазначені вирівнюючі засоби, тобто виступи і відповідні поглиблення, крім того функціонують у якості стабілізуючих закріплюючих засобів, що сприяють стабілізації всього будинку у випадку сильних вітрів, незначних землетрусів і т.п. Згідно із другим аспектом, запропоновано спосіб будівництва багатокімнатної будівлі. Спосіб включає етапи забезпечення першої частини будівлі згідно з першим аспектом, забезпечення коридору, що простягається уздовж однієї бічної сторони зазначеної першої частини; і забезпечення другої частини будівлі згідно з першим аспектом, причому зазначена друга частина будівлі розташована із протилежної сторони зазначеного коридору. Спосіб може крім того включати етап зведення зазначеної багатокімнатної будівлі у вертикальному напрямку, так що кожна частина будівлі, забезпечена способом згідно з першим аспектом, конкретного поверху вертикально вирівняна відносно нижньої частини будівлі. Спосіб може крім того включати етап зведення зазначеної багатокімнатної будівлі в горизонтальному напрямку, так що кожна частина будівлі, забезпечена за способом згідно з першим аспектом, першої сторони коридору вирівняна відносно частини будівлі на протилежній стороні коридору. Згідно із третім аспектом, забезпечена частина будівлі. Частина будівлі містить попередньо виготовлений модуль, що має прямокутну кубічну форму, утворену чотирма стінами, що простягаються між підлогою і дахом, причому зазначений модуль містить щонайменше одне відділення усередині зазначеної кубічної форми, водонепроникні внутрішні шари на внутрішніх стінах і підлоги зазначеного відділення для створення вологої області усередині зазначеної кубічної форми, технічні установки усередині зазначеної кубічної форми і внутрішнє обладнання усередині зазначеної кубічної форми, причому зазначена частина будівлі крім того містить безліч попередньо виготовлених панелей і плит, приєднаних до бічної сторони зазначеного модуля, так що зазначені бічні сторони разом з безліччю попередньо виготовлених панелей і плит утворюють ще одну прямокутну кубічну форму. 5 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно із четвертим аспектом, запропоновано багатокімнатну будівлю. Багатокімнатна будівля містить коридор, що простягається горизонтально, і щонайменше першу частину будівлі і згідно із третім аспектом, розташовану на першій стороні коридору, і другу частину будівлі згідно із третім аспектом, розташовану на протилежній стороні зазначеного коридору, причому зазначена друга частина будівлі вирівняна відносно першої частини будівлі. Багатокімнатна будівля може крім того містити додаткові частини будівлі, розташовані зверху вже забезпечених частин будівлі, так що частина будівлі на певному поверсі вертикально вирівняна відносно нижчих частин будівлі. Згідно з п'ятим аспектом, запропоновано спосіб будівництва багатокімнатної будівлі, що включає етапи забезпечення попередньо виготовлених, готових до використання модулів із внутрішніми вологими областями, попередньо встановленими напрямними для електричних кабелів, водопровідними і каналізаційними комунікаціями і вентиляційними каналами, забезпечення попередньо виготовлених стінових панелей із попередньо встановленими напрямними для електричних кабелів, розташування вирівняних зазначених модулів і утворення прямокутних побудованих з панелей кімнат, з'єднаних з модулями, де для кожної кімнати одна стіна модуля визначає одну сторону, а три попередньо виготовлені панелі визначають три інші сторони кімнати, так що зазначені модулі і побудовані з панелей кімнати утворюють щонайменше один поверх зазначеної будівлі. Спосіб може крім того включати етап розміщення додаткових попередньо виготовлених модулів поверх один одного для утворення багатоповерхової будівлі з побудованими з панелей кімнатами, що простягаються перпендикулярно вирівняним модулям. Згадані способи можуть крім того включати етап забезпечення фасадного обличкування на поверхні зазначених модулів і/або панелей. Зведення на місці Частина винахідницького задуму, що відноситься до зведення на місці, полягає в забезпеченні способу будівництва, у якому використовується численні кількості попередньо виготовлених блоків і численна кількість попередньо виготовлених панелей і плит. Модулі, кожний з яких містить вологі області або щонайменше одну зв'язану кімнату або квартиру, вирівнюють горизонтально та/або вертикально для подовження багатоквартирної будівлі. Цей спосіб будівництва виконують за допомогою масиву(ів) модулів, що простягаються одночасно в декількох напрямках, а панелі і плити приєднують до модулів у міру їх приєднання до масиву(ів). Таким чином, можливо побудувати будинок дуже швидко, оскільки декілька будівельників можуть працювати над різними кімнатами одночасно. Згідно із шостим аспектом, запропоновано спосіб забезпечення багатоквартирної будівлі. Спосіб включає етап попереднього виготовлення численної кількості модулів, кожний з яких одержують шляхом складання чотирьох стін, що простягаються між підлогою і дахом, для утворення прямокутної кубічної форми, забезпечення щонайменше одного відділення усередині зазначеної кубічної форми, забезпечення водонепроникних шарів на внутрішніх стінах і підлоги зазначеного відділення для створення вологої області усередині зазначеного модуля, розміщення технічних установок усередині зазначеної кубічної форми і забезпечення внутрішнього обладнання усередині зазначеної кубічної форми. Спосіб крім того включає етапи попереднього виготовлення численної кількості панелей і плит; розподілу щонайменше частини зазначеної численної кількості модулів у горизонтальному масиві таким чином, що щонайменше перша стіна модуля розташована в безпосередній близькості до першої стіни сусіднього модуля; і приєднання щонайменше частини зазначеної численної кількості панелей і плит до бічного кінця модуля для кожного модуля для забезпечення частини будівлі таким чином, що одна стіна кожного модуля разом із зазначеними попередньо виготовленими панелями і плитами утворює ще одну прямокутну кубічну форму. Етап розподілу зазначених модулів може бути виконаний шляхом розміщення першого модуля в центральній позиції і наступного подовження горизонтального масиву щонайменше в одному напрямку від зазначеного першого модуля. Таким чином, можливо будувати будинок на декількох позиціях на місці зведення паралельно, що дозволяє скоротити необхідний час будівництва на місці. Спосіб крім того може включати розміщення другого модуля паралельно першому модулю на заданій відстані і подовження горизонтального масиву в щонайменше одному напрямку від зазначеного першого модуля, так що зазначені горизонтальні масиви вирівняні один відносно іншого. Таким чином, забезпечують коридор між зазначеними двома горизонтальними масивами модулів. Це означає, що будинок можна будувати в чотирьох напрямках одночасно. Для цього етап подовження горизонтального масиву модулів можуть виконувати щонайменше у двох напрямках одночасно. 6 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 Спосіб може крім того включати етап розподілу іншої численної кількості модулів у вертикальному масиві від зазначеного першого та/або другого модуля, так що зазначений вертикальний масив відповідає декільком поверхам багатоквартирної будівлі. Таким чином, будівля простягається вертикально як багатоповерховий будинок. Етап розподілу іншої численної кількості модулів у вертикальному масиві може бути виконаний до, одночасно або після етапу розподілу щонайменше частини модулів у горизонтальному масиві. Етап розподілу щонайменше частини зазначеної численної кількості модулів у горизонтальному масиві може бути виконаний для декількох поверхів одночасно. Етап приєднання щонайменше частини зазначеної численної кількості панелей і плит до бічної сторони кожного модуля може бути виконаний щонайменше для двох модулів одночасно. Таким чином, кімнати замикають швидким способом, дозволяючи скоротити час будівництва на місці. Етап приєднання щонайменше частини зазначеної численної кількості панелей і плит до бічної сторони кожного модуля може крім того бути виконаний одночасно щонайменше у двох напрямках у горизонтальному масиві. Етап приєднання щонайменше частини зазначеної численної кількості панелей і плит до бічної сторони кожного модуля може крім того бути виконаний одночасно щонайменше для двох модулів у вертикальному масиві. Спосіб може крім того включати етап забезпечення фасадного обличкування на зовнішній поверхні зазначеного модуля та/або панелей. Крім того, спосіб може включати етап вирівнювання іншого модуля відносно першого або другого модуля за допомогою виступів і відповідних поглиблень, виконаних на іншому модулі і першому або другому модулі, відповідно. Згідно із сьомим аспектом, запропоновано спосіб будівництва будівлі. Спосіб включає етапи забезпечення численної кількості попередньо виготовлених модулів, кожний з яких утворює прямокутну кубічну форму, що має щонайменше одне відділення, що утворює вологу область, і що має заздалегідь встановлене внутрішнє обладнання і технічні установки; забезпечення численної кількості попередньо виготовлених панелей і плит; розподілу щонайменше частини зазначеної численної кількості модулів у горизонтальному масиві, так що щонайменше одна стіна модуля розташована в безпосередній близькості від однієї стіни сусіднього модуля; і приєднання щонайменше частини зазначеної численної кількості панелей і плит до бічної сторони модуля для кожного модуля для забезпечення частини будівлі таким чином, що одна стіна кожного модуля разом із зазначеними попередньо виготовленими панелями і плитами утворює ще одну прямокутну кубічну форму. Згідно з восьмим аспектом, забезпечено будівлю, яку будують або зводять способом згідно з попередніми аспектами. Згідно із переважним варіантом реалізації цієї будівлі зазначені попередньо виготовлені модулі, панелі і плити з'єднують за допомогою численної кількості статичних з'єднувачів і/або динамічних з'єднувачів або сполучних блоків, що утворюють комбінації статичних і динамічних з'єднувачів. Винахід крім того відноситься до набору будівельних компонентів, що включає: щонайменше один попередньо виготовлений модуль, численної кількості попередньо виготовлених панелей і плит і численної кількості сполучних пристроїв для з'єднання зазначених будівельних компонентів. Беручи до уваги вищесказане, будівля переважно являє собою багатокімнатну будівлю для декількох мешканців. Такі будівлі можуть, наприклад, бути будівлями, що містять велику кількість студентських квартир, готелем, лікарнею, або будівлями схожого типу. Крім того, під частиною будівлі слід також розуміти частину такої багатокімнатної будівлі, що відповідає однієї квартирі, однієї кімнаті готелю, однієї палаті лікарні і т.п. Під виразом форма прямокутного кубоїду мається на увазі коробкоподібна конструкція загального виду. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Далі будуть описані варіанти реалізації даного винаходу з посиланнями на супровідні схематичні креслення, на яких показані варіанти реалізації, що не обмежують обсяг даного винаходу. На Фіг. 1 показаний попередньо виготовлений модуль (так звана волога коробка), розміщений на основі на початковому етапі будівництва будівлі. На Фіг. 2 показано, як два масиви модулів вирівняні на основі і розділені коридором. 7 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 На Фіг. 3 показано, як плити для підлоги поміщені на основу з утворенням підлоги для коридору і кімнат, які побудують зовні вирівняних модулів. На Фіг. 4 показано, як попередньо виготовлені стінові панелі встановлені вертикально і з'єднані з лівою лінією модулів. На Фіг. 5 показано, як в подальшому панелі встановлюють вертикально і з'єднують із правою лінією модулів, а попередньо виготовлені фасадні панелі встановлені послідовно на стінових панелях споруджуваної лівої сторони будівлі. На Фіг. 6 показано як верхні плити встановлюють на вертикальні стінові панелі на лівій стороні будівлі з утворенням групи кімнат, а фасадні панелі встановлені на стінових панелях на правій стороні будівлі. На Фіг. 7 показаний завершений перший поверх будівлі і як утворюється другий поверх в результаті розміщення модулів поверх нижніх модулів. На Фіг. 8 показана будівля із завершеним першим поверхом і завершеним другим поверхом, утворена модулями і панелями. На Фіг. 9 показаний розібраний вид будівлі по Фіг. 8, де елементи показані окремо в якості прикладу. На Фіг. 10A-10B показано, як будівлі типу зображеної на Фіг. 1-9 можливо звести у двох протилежних напрямках. На Фіг. 11А-11В показаний спосіб будівництва багатоповерхової будівлі типу показаної на Фіг. 10. На Фіг. 12 показаний вид збоку багатоповерхової будівлі типу, показаної на Фіг. 11. На Фіг. 13 показаний розріз уздовж лінії розрізу 13-13 на Фіг. 12. На Фіг. 14A-14G показані види зверху альтернативних варіантів будівель, побудованих відповідно до принципів пропонованого винаходу. На Фіг. 15 показано, як роблять і транспортують на місце будівництва будівлі попередньо виготовлені елементи. На Фіг. 16 показаний вид у перспективі зверху двох модулів системи. На Фіг. 17 у великому масштабі показаний горизонтальний розріз модуля, показаного на Фіг. 16, з'єднаного з коридором. На Фіг. 18 показаний частковий вертикальний розріз лівої частини будівлі, показаної на Фіг. 8. На Фіг. 19 показаний вид передньої частини модуля, показаного на Фіг. 16. На Фіг. 20 показаний вид у перспективі знизу верхнього модуля, призначеного для установки на нижній модуль. На Фіг. 21 показаний вид зверху модуля, на який встановлюють модуль, показаний на Фіг. 20. На Фіг. 22 у великому масштабі показані закріпляючі засоби і напрямні засоби, використовувані при вертикальному складанні модулів один на одного. На Фіг. 23 у великому масштабі показані напрямні засоби і закріпляючі засоби, використовувані при вертикальному складанні модулів один на одного. На Фіг. 24 показаний вид спереду попередньо виготовленої стінової панелі. На Фіг. 25 показана стінова панель, показана на Фіг. 24, у якій вирізані деякі ділянки. На Фіг. 26A показаний горизонтальний розріз приєднання панелей, показаних на Фіг. 24-25, до фасадних панелей (див. Фіг. 6). На Фіг. 26B показаний вертикальний розріз приєднання стінових панелей, показаних на Фіг. 24-25, до плит (див. Фіг. 9). На Фіг. 27 показана попередньо виготовлена фасадна панель із двома вікнами. На Фіг. 28 показані три панелі і плита, що використовуються для утворення кімнати. На Фіг. 29 показаний частковий вертикальний розріз статичного сполучного пристрою перед приєднанням стінової панелі до модуля. На Фіг. 30 показаний статичний сполучний пристрій по Фіг. 29 у зібраному вигляді. На Фіг. 31 показаний статичний сполучний пристрій по Фіг. 29-30 у розібраному положенні (див. Фіг. 5). На Фіг. 32 показаний горизонтальний розріз статичного сполучного пристрою, показаного на Фіг. 29-31 (лінія розрізу 32-32 на Фіг. 31; див. також Фіг. 5). На Фіг. 33 показаний вертикальний розріз першого динамічного сполучного пристрою для приєднання панелі до модуля (див. Фіг. 18). На Фіг. 34 показаний горизонтальний розріз першого динамічного сполучного елемента, показаного на Фіг. 33 (лінія розрізу 34-34 на Фіг. 33). 8 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 35 показаний горизонтальний розріз динамічного сполучного елемента другого типу для приєднання плити до модуля (див. Фіг. 18). На Фіг. 36 показаний вертикальний розріз другого динамічного сполучного елемента, показаного на Фіг. 35, у з'єднанні між плитою і модулем (лінія розрізу 36-36 на Фіг. 35). На Фіг. 37 показаний вертикальний розріз, що зображує приклад того, як фасадне обличкування прикріплене до фасадної панелі. На Фіг. 38 показане з'єднання водопровідних труб. На Фіг. 39 показане з'єднання каналізаційних труб. На Фіг. 40 показане з'єднання вентиляційних каналів. На Фіг. 41 показаний горизонтальних розріз будівлі із центральним коридором і вирівняними модулями і кімнатами по обидві сторони від нього. На Фіг. 42 показаний горизонтальний розріз будівлі з коридором і вирівняними модулями і кімнатами по одну сторону від нього. На Фіг. 43A показаний вид зверху двох студентських кімнат будівлі відповідно до одного з варіантів реалізації винаходу. На Фіг. 43B показаний вид зверху двох кімнат будівлі готелю відповідно до одного з варіантів реалізації винаходу. На Фіг. 43C показаний вид зверху вітальні будівлі відповідно до одного з варіантів реалізації винаходу. На Фіг. 43D показаний вид зверху кімнати для людини з обмеженими можливостями, що є в будівлі відповідно до одного з варіантів реалізації винаходу. На Фіг. 44 показаний вид збоку, що зображує можливість будівлі відповідно до одного з варіантів реалізації винаходу мати кімнати різних розмірів залежно від розмірів використовуваних стінових панелей. ДОКЛАДНИЙ ОПИС ПЕРЕВАЖНИХ ВАРІАНТІВ РЕАЛІЗАЦІЇ ВИНАХОДУ Показовий приклад варіанта виконання винаходу схематично показано на Фіг. 1-8. Будівля B згідно з варіантом реалізації даного винаходу утворена з численної кількості стандартних елементів (див. Фіг. 9). Основними елементами є попередньо виготовлені коробкоподібні модулі 2, попередньо виготовлені панелі 4, 6 і попередньо виготовлені плити 8. Кожний модуль 2 містить щонайменше одну область ванної і службову область. Є дві загальні форми панелей 4, 6, причому перші панелі 4 служать для утворення внутрішніх стін, а другі панелі 6 служать для утворення зовнішніх стін. Панелі 4, що слугують для утворення внутрішніх стін, приєднані до модулів 2, а панелі 6, що утворюють зовнішні стіни, приєднані до панелей 4, що утворюють внутрішні стіни. Плити 8 слугують для утворення підлог і дахів коробкоподібних побудованих з панелей кімнат R. Плити 8 можуть мати різну довжину. Переважнодовжина плити 8 дорівнює половині довжини модуля 2. Проте довжина плити 8 може також дорівнювати довжині модуля або декільком довжинам модуля. Будівництво будівлі B згідно із даним винаходом починають із першого модуля 2, так що одна бічна сторона першого модуля перебуває в безпосередній близькості з бічною стороною сусіднього модуля 2. Два вирівняні модулі не обов'язково повинні бути приєднані один до одного твердими кріпленнями, а можуть просто бути розташовані в безпосередній близькості один до одного і зафіксовані в необхідному положенні за допомогою вирівнюючих засобів, розташованих на нижній стороні модуля, орієнтованого до землі або основи F, який при необхідності також може мати підтримуючі конструкції, наприклад зі сталі або бетону (не показані). У наведеному прикладі модулі 2 розташовані у два віддалені один від одного ряди, з утворенням коридору C між двома рядами модулів 2. Для вигідного використання коридору C у модулях забезпечено щонайменше один дверний проріз, орієнтований в сторону коридору C (див. Фіг.16-17). На наступному етапі плити 8 приєднують до модулів 2 для утворення підлог у коридорі C і кімнатах R. Потім панелі 4 приєднують до модулів 2 для утворення внутрішніх стін кімнат R. Панелі 4 приєднані з кожної сторони модуля 2, протилежної коридору C. На наступному етапі панелі 6, що слугують для утворення зовнішніх стін, приєднують до вільних ділянок країв панелей 4, що утворюють внутрішні стіни, напроти модулів 2. Після цього до зовнішніх панелей 6, що утворюють зовнішні стіни приєднують фасадне облицювання (див. Фіг. 15 і 37). Оскільки на зовнішніх панелях 6 розміщається фасадне обличкування 7, панелі 6 надалі також будуть називатися фасадними панелями 6. Етап приєднання плит 8 і панелей 4, 6 можливо здійснювати одночасно для різних модулів 2. Таким чином, перший модуль може бути з'єднаний з панелями і плитами одночасно із сусідніми модулями в ряді або масиві. Оскільки модулі, що розміщені по сусідству з першим (центральним) модулем, зафіксовані в їхньому взаємному положенні, на цих модулях 9 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 розміщують наступні модулі в той же час, як панелі і літи приєднують до вже розміщених модулів. Перший і другий ряд можуть бути побудовані згідно з описаним способом, тобто паралельним збільшенням рядів або масивів. Якщо в будівлі передбачається більше поверхів, описані етапи повторюють, у результаті чого модулі 2 верхнього поверху приєднують до модулів 2 поверху під ним. Як показано на Фіг. 10А и 10В, починаючи з одного модуля 2, більше модулів 2 може бути приєднано в будь-якому напрямку довжини будівлі B і зверху інших модулів 2. Завдяки такому способу будівництва будівлі B, робота дуже ефективна. Одна бригада будівельників може зосередитися на вирівнюванні і складанні модулів 2 за допомогою кранів (не показані), у той час як інша бригада будівельників може зосередитися на викладанні плит 8 і установці панелей 4, 6 для утворення кімнат R. Робота з будівництва переходить із початкової точки (вертикальна площина V на Фіг. 10-11) у двох протилежних напрямках, і в той же час у вертикальному напрямку, як показано стрілками. Така ідея будівництва на місці дозволяє заощадити час і тим самим зменшити витрати. Іноді може бути переважним поступово будувати будинок тільки в одному напрямку, але тоді робота також ефективна, тому що складання модулів 2 можна робити починаючи з початкової точки, послідовно утворюючи в горизонтальному напрямку побудовані з панелей кімнати R. На Фіг. 11А-11Е показано утворення однієї сторони шестиповерхової будівлі. На початку на Фіг. 11 A, модуль 2 прикріплюють до основи (не показано) і панелі 4, 6 і плити 8 приєднують до модуля 2 для створення кімнати. Додатково забезпечують фасадне обличкування 7. Далі на Фіг. 11В утворюють горизонтальний масив модулів 2 і забезпечують кімнати на бічній стороні модуля 2. Як показано на Фіг. 11B, горизонтальний масив простягається в обох напрямках від першого модуля 2, так що будівельники можуть працювати на обох кінцях масиву. На Фіг. 11C показана вертикальна довжина масиву, де модуль 2 розташований зверху першого модуля 2 на першому поверсі. Вертикальну довжину переважно утворюють, коли перший поверх завершений, хоча додаткові поверхи можуть бути побудовані одночасно з першим поверхом. Це показано на Фіг. 11D, де будівництво і складання виконуються на декількох поверхах одночасно. Завершену однобічну будівлю показано на Фіг. 11E. Для завершення будівлі B додають наступні деталі, такі як головний вхід, ліфти і сходові прорізи, але ці частини забезпечуютьсяпри необхідності і не будуть детально описані тут. На Фіг. 12 і 13 показаний приклад шестиповерхової будівлі B, побудованої за допомогою основного способу згідно з винаходом. В одному кінці будівлі B може бути область RA приймальні і ліфт або ліфтова шахта LS. Необхідно розуміти, що області RA і LS можуть бути різного типу залежно від типу будівлі. В альтернативному варіанті реалізації винаходу область RA приймальні і ліфтова шахта LS можуть бути вбудовані в будинок. Крім того, бічні сторони будівлі В можуть бути покриті елементами фасадного личкування, що широко використовується для поліпшення якості і зносостійкості будівлі як такої. На Фіг. 14A-14G показані різні варіанти комбінування стандартних елементів для утворення різних типів будинків. Усі ці варіанти засновані на одній і тій самій ідеї вирівнювання і складання модулів у формі так званих вологих коробок 2 у два паралельні масиви, розділених коридором C. Побудовані з панелей кімнати R утворюють зовні кожного масиву вологих коробок 2. Слід розуміти, що можуть бути доцільними багато інших конфігурацій, що відмінні від показаних на Фіг. 14. Як показано на Фіг. 15, згідно із пропонованим винаходом модулі 2, стінові панелі 4 і 6, а також фасадне обличкування 7 і плити 8 попередньо виготовлені в спеціалізованому місці виготовлення PS, а потім транспортовані до місця ES будівництва або зведення. Розміри попередньо виготовлених елементів такі, що їх можна транспортувати на стандартних вантажівках T. Переважно, зовнішні розміри модулів 2 підігнані під стандартні розміри вантажівок. Наприклад, модуль 2 типу, показаного на Фіг. 16 може мати довжину 6,5-7,0 м, глибину 2,5 м і висоту 3,0 м. Потім два модулі 2 можуть бути перевезені на стандартній вантажівці T. Розмір модуля, звичайно, може бути змінений для відповідності до розмірів вантажівок різних типів у різних державах. Аналогічно, розміри панелей 4, 6, 7 і плит 8 підганяють під розміри стандартної вантажівки T. Таким чином, можливо оптимізувати виробництво, транспортування і розповсюдження з метою зниження витрат. Завдяки стандартизації зручніше планувати будівельний проект і простіше підраховувати витрати на різні проекти. Необхідно відзначити, що розміри попередньо виготовлених елементів можуть бути змінені залежно від національних стандартів і вимог, що відрізняються в різних державах. Однак ідея винаходу є гнучкою стосовно цього і легко адаптується під задані умови. 10 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 16 показані два модулі 2, кожний з яких визначає прямокутну кубічну форму. Модулі 2 можуть мати наповнення, що злегка різниться залежно від передбачуваного використання, але свого роду ванна кімната 10 є у всіх модулях 2. Якщо модулі 2, наприклад, призначені для використання в будинках для літніх людей, ванна кімната може містити інше наповнення, ніж звичайна ванна кімната 10. У деяких модулях 2 є кухонна частина 12, а в інших модулях 2 ця кухонна частина 12 може бути замінена на шафи та/або вішалки 214 (див. Фіг. 43B). Загальною ознакою модулів 2 є наявність у них готової до використання вологої області з водонепроникними шарами на внутрішніх стінах і підлоги і при необхідності на стелі. У кожному модулі 2 є щонайменше одна вертикальна наскрізна вентиляційна шахта 16, (див. Фіг. 17). На верху кожного модуля 2 забезпечений простір 18 для різних типів труб, кабелів і т.п. (див. Фіг. 18). Кожний модуль 2 має щонайменше одні двері 20, які відкриваються убік коридору C. Переважно забезпечена також так звані двері шахти або службові двері 21, що відкривається убік коридору C для забезпечення доступу до джерел постачання (вода, електрика і т.п.) у просторі S (див. Фіг. 17). При необхідності, можуть також бути двері 22, що відкриваються убік кімнати R на протилежній відносно коридору C стороні модуля 2. Модулі 2 можуть бути завершені на фабриці з усіма необхідними з'єднувальними частинами, необхідними для передбачуваного використання модуля 2 у довершеній будівлі B. Термін з'єднувальні частини також містить у собі повне оздоблення, кріплення, установки і т.п. Таким чином, завершена ванна кімната 10, що має двері 24 ванної кімнати, додаткова завершена кухонна частина 12, можливо завершені гардероби 214 і всі додаткові двері 20, 21, 22 встановлено в модулях 2 уже на місці PS виготовлення. Усі кабелі попередньо встановлені, такі як електричні і низьковольтні проводки, лічильники розподільних щитків, інтернет-з'єднання і т.п. Крім того, усі види водопровідного обладнання – такого як труби для гарячої і водопровідної води, а також охолоджувальні і протипожежні системи – встановлені на фабриці місця PS виготовлення. Те саме стосується вентиляційних шахт і комунікацій каналізаційної системи. Ці зібрані елементи також встановлено в модулях 2 на місці PS виготовлення. Одним словом, усі так звані вузлові складання і технічні установки попередньо встановлені в модулі 2. Завдяки стандартизації і завчасному встановленні з'єднувальних частин і комунікацій постачання, модулі 2 у сутності готові до використання, коли їх доправили вантажівкою на місце ES зведення. Крім того, добре сплановане розташування кабелів і трубопроводів робить підключення всіх джерел постачання простіше, коли модулі вирівняні і складені на місці ES зведення. Зведення будівлі B може бути виконане персоналом, що мають основні навички будівництва, з малим залученням висококваліфікованого персоналу, як електрики і сантехники, завдяки чому суттєво скорочується час будівництва. На вертикальному розрізі на Фіг. 18 показано як два складені модулі 2 можуть бути з'єднані з побудованими з панелей кімнатами R, кожна з яких визначає ще одну прямокутну кубічну форму на додаток до кубічних форм, визначеними модулями 2. З'єднання, що схематично показані на Фіг. 18, будуть описані далі. На Фіг. 19 показаний вид попереду модуля 2, на якому зображено двоє дверей 20 коридору і службові двері 21 між двома відділеннями модуля 2. Як найкраще видно на Фіг. 20, кожний модуль 2 має багато відносно довгих арматурних стрижнів 26 і багато коротких арматурних стрижнів 28, спрямованих униз від нижньої сторони модуля 2. У показаному варіанті реалізації виступаючі вниз арматурні стрижні 26 і 28 мають круглий переріз і діаметр коротких арматурних стрижнів 28 більше, ніж діаметр довгих арматурних стрижнів 26. У кожному куті нижньої сторони модуля 2 є довгий арматурний стрижень 26, а на зовнішніх краях нижньої сторони модуля 2 розташовані як довгі, так і короткі арматурні стрижні 26, 28. Як можна бачити на Фіг. 21, модуль 2 має верхні отвори 30, 32, які відповідають і довгим і коротким арматурним стрижням 26, 28 модуля 2, складеного поверх нижнього модуля 2, і виконані з можливістю їх прийняття. Коли верхній модуль 2 опускають, короткі арматурні стрижні 28 вставляються в отвори 32 нижнього модуля 2, що виконані з можливістю прийняття коротких арматурних стрижнів 28. Таким чином, при складанні модулів 2 поверх один одного арматурні стрижні 26, 28 вставляються у відповідні отвори 30, 32 відповідно, як докладно показано на Фіг. 22-23. Тим самим арматурні стрижні 26, 28 слугують як направляючі ті вирівнюючі засоби, які спрощують процес складання, виконуваний за допомогою кранів (не показані). Коли складання двох модулів 2 поверх один одного завершене, арматурні стрижні 26, 28 слугують у якості закріпляючих засобів, які фіксують модулі 2 відносно один одного у всіх напрямках. Таким чином, штабель вирівняних модулів стабільний, поки будівельні роботи на місці тривають і утворюються побудовані з панелей кімнати R з кожної сторони від коридору C. Арматурні 11 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 стрижні 26 і 28 також сприяють загальній стабільності закінченої будівлі B при можливому впливі сил, таких як вітер, незначні землетруси і т.п. На Фіг. 20-21 показано, що кожний модуль 2 має, як правило, чотири зовнішні стіни 34a-34d, плиту для підлоги 36 і плиту для даху 38. Також показано, що модуль 2 може мати щонайменше одну внутрішню стіну-перегородку 35. Технічні установки модуля 2, також як і його обладнання, будуть описані далі. Як показано на Фіг. 24-25, 26A і 26B, кожна панель 4, що служить для утворення стін кімнат, має дерев'яну несучу стіну або серцевину 41, гіпсові щити 43, рами гіпсових щитів, пожежну і звуко- ізоляцію 45 і при необхідності теплоізоляцію (не показана), попередньо встановлені електрична і низьковольтна проводки 47 і попередньо встановлені розетки і вимикачі 49. Панелі 4 попередньо виготовлені на фабриці, як зазначено вище. На верхньому і нижньому краях кожної панелі 4 розташована дерев'яна планкa 44a і 44b, що прикріплена до дерев'яної несучої стіни панелі 4. Кожна планка 44a, 44b виступає зовні панелі 4 із протилежних сторін панелі 4. Таким чином, у перетині панель 4 має форму I (див. Фіг. 26B). На Фіг. 26A показаний вертикальний розріз, на якому видно, що вільна ділянка переднього краю стінової панелі 4 має бічну проекцію 53, відповідну до поглиблення 51 фасадних панелей 6 для спрощення з'єднання і утворення з'єднання з точною посадкою. На Фіг. 26B показані дві плити 8, що утворюють підлогу. Кожна попередньо виготовлена панель 8 має дерев'яний серцевинний елемент 46, поверх якого розташований сухий шар 48. Плита 8 як правило також має ізолюючий шар 50 і нижній шар 52. Верхні шари закінчуються безпосередньо перед серцевинним елементом 46, завдяки чому на місці з'єднання плит 8 у підлоговому складанні утворюється поглиблення 54. У поглиблення 54 між плитами 8 входить планка 44a панелі 4. Кожна панель 4 зафіксована відносно плити 8 за допомогою кріпильних гвинтів 56, 58, що проходять крізь планки 44a, 44b панелі 4 у дерев'яний серцевинний елемент 46 плити 8. На Фіг. 27 показана фасадна панель із двома вікнами. Фасадна панель 6' переважно має таку ж конструкцію, як стінові панелі 4. Таким чином, вона має дерев'яну серцевину 41, гіпсовий щит 43 і ізоляцію 45. Фасадні панелі 6' прикріплені до верхніх ділянок вільного краю стінових панелей 4, наприклад, за допомогою відносно довгих гвинтів (не показані) або інших кріпильних засобів, які вводяться в ділянки країв панельної стіни зовні фасадної панелі. Такий тип фасадної панелі 6' може мати довжину, що дорівнює двом кімнатам, які включають два вікна, по одному на кімнату. Як правило, більша фасадна панель 6' такого типу не містить якої-небудь електричної або низьковольтної проводки або встановлених розеток і вимикачів, але вони можуть бути в інших варіантах реалізації винаходу. Панель 6' може бути прикріплена до панелей 4 і до плит 8 відповідно до зазначеного вище кріпленням. Переважно описані вище дерев'яні серцевини 41 і 46 виготовлені з багатошарової деревини з перехресним розташуванням шарів, але доцільні і інші дерев'яні конструкції. Однак серцевини з деревини з перехресним розташуванням шарів мають дуже гарні характеристики для застосування в попередньо виготовлених панелях і плитах цього типу. Вони мають чудову міцність і легкі в використанні. У конкретних варіантах реалізації модуль 2 виготовлений як несуча навантаження конструкція, що несе вагу будівлі. Крім того, стіни і панелі також можуть бути виготовлені в якості несучої навантаження конструкції, що дозволяє знизити необхідність в інших несучих навантаження конструкційних компонентах, необхідних для гарантування міцності будівлі. На Фіг. 28 показана стандартна фасадна панель 6 з одним вікном, розташована між двома внутрішніми панелями 4. Панель 6 має попередньо встановлене вікно W (схематично показане на Фіг. 28), яке може бути замінене балконними дверима в залежності від того, як спроектовано будівлю з балконами чи ні (див. Фіг. 44). Фасадне обличкування 7 прикріплене зовні до фасадних панелей 6 шляхом розміщення, показаного на Фіг. 37. По суті, фасадне обличкування 7 висить на фасадних панелях 6. Фасадне обличкування 7 може бути будь-якого кольору і з будь-якого матеріалу залежно від типу будівлі і бюджету будівельного проекту. Фасад, утворений фасадним обличкуванням 7, легко встановлюється зовні панелі 6 на місці будівництва або на місці виробництва без необхідності в кваліфікованому персоналі. На Фіг. 29-32 показаний статичний з'єднувальний пристрій 60, 70, що має три основні частини: перший з'єднувальний елемент 60, другий з'єднувальний елемент 70 і закріпляючий елемент у формі стрижня 65. Перший з'єднувальний елемент 60 містить пластину 62 основи і виступаючу від неї кромку 64 (Фіг. 32). Пластина 62 основи, як правило, приєднана до стінової панелі 4 за допомогою щонайменше одного штифта 66, щільно вставленим у відповідний просвердлений отвір 68 у 12 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 60 стінової панелі 4, або за допомогою гвинтів або аналогічних кріплень (не показані). Кромка 64 розташована у вирізі 61 у панелі 4 і має отвір 63 для прийняття стрижня 65. Другий з'єднувальний елемент 70 містить пластину 72 основи і виступаючу від неї кромку 74 (Фіг. 32). Пластина 72 основи приєднана до модуля 2 за допомогою щонайменше одного штифта 76, вставленого у відповідним чином просвердлений отвір 78 у модулі 2. Кромка 74 другого з'єднувального елемента 70 виступає з модуля 2 і має отвір 73 для прийняття стрижня 65. Просвердлені отвори 68, 78 відповідних з'єднувальних пристроїв 60, 70, як і поглиблення або виріз 61, можуть утворювати засоби зчеплення, вбудовані в стінову панель 4 або модуль 2, відповідно. Засоби зчеплення сприяють прикріпленню і використанню з'єднувального пристрою 60, 70. При установці стінової панелі 4 у модуль 2, панель 4 рухають у напрямку до модуля 2, який встановлено на землю або основу F або складений на інший модуль, у напрямку стрілки A на Фіг. 29, до тих пір поки кромка 74 другого з'єднувального елемента 70 входить у виріз 61 панелі 4 (Фіг. 30). У цьому положенні стрижень 65 проштовхують крізь вирівняні отвори 63 і 73 двох кромок 64 і 74 - і статичне з'єднання встановлено, як показано на Фіг. 31. На горизонтальному розрізі, зображеному на Фіг. 32, докладно показаний статичний з'єднувальний пристрій 60, 70. Суть ідеї статичних з'єднувачів 60, 70 у тому, що вони повинні відповідати вбудованим засобам зчеплення (вирізам, закріплюючим засобам і т.п.) тих елементів, які необхідно з'єднати. На додаток до статичних з'єднувальних пристроїв 60, 70 можливе використання інших типів з'єднувачів, а саме так званих динамічних з'єднувачів. Цей тип динамічного з'єднувального пристрою 80 використовують для зниження або виключення невеликих зазорів між будівельними елементами, які можуть залишатися після з'єднання статичних з'єднувачів 60, 70. На Фіг. 33-36 показані такі динамічні з'єднувачі 80, 80', які використовують при установці панелей 4 на модуль 2 і плит 8 на модуль 2. Динамічний з'єднувач 80 також може бути використаний при установці двох різних панелей 4, 6 разом. Тип динамічного з'єднувача 80, показаний на Фіг. 33-34, складається із двох балок 82, 84 що мають зовнішні різьби, і з'єднані за допомогою муфти 86, що має внутрішні різьби. При використанні першу балку 82 вставляють у просвердлений отвір стіни модуля 2 і фіксують, наприклад шляхом приклеювання. Муфта 86 "захована" усередині стіни модуля 2. Панель 4 рухають до прилягання до стіни модуля 2 і вільний кінець другої балки 84 вкручують у муфту 86. Щоб завершити динамічне з'єднання, використовують розкісні засоби у формі гайкового з'єднання 88, вставленого у виріз 89 панелі 4. Просвердлений отвір у стіні модуля, так само як і поглиблення або виріз 89, виконано з можливістю утворювати засоби зчеплення, вбудовані в стіну модуля 2 і панель, відповідно. Засоби зчеплення сприяють прикріпленню і використанню динамічного з'єднувального пристрою 80. Ущільнення з'єднувача 80 досягається шляхом стандартного ключа (не показаний) гайкового з'єднання 88, що охоплює гайку. Схожий тип динамічного з'єднувача 80' може бути використаний для з'єднання модуля і плити, як показано на Фіг. 35-36. Конструкція цього з'єднувача 80' по суті така ж, як і в з'єднувача 80, описаного вище, але виріз 89' має дещо іншу форму. Просвердлений отвір, який приймає балку 82' у стіні модуля, і поглиблення або виріз 89' можна розглядати як вбудовані засоби зчеплення описаного вище типу. Ущільнення забезпечують тим же способом, як описано вище. Ідея функціонування динамічного з'єднувача полягає в тому, що елементи, які необхідно з'єднати, повинні мати попередньо забезпечені засоби, так що ущільнення можна забезпечити швидко на місці зведення. Поглиблені вирізи 89, 89' і попередньо встановлені закріплюючі балки 82, 82' і з'єднуючі муфти 86, 86' забезпечують можливість досягти швидкого ущільнення за допомогою простих у використанні засобів. У переважному варіанті реалізації можливе використання одного з'єднувача, який функціонує і як статичний, і як динамічний з'єднувач. Таким чином, з'єднувачі 60, 80 або 70, 80 можна замінити одним з'єднувачем, що утворюють комбінований з'єднувальний блок. Переважно в місцях з'єднання між дерев'яними елементами будівлі вставляють ущільнювальні смуги з гумовими смугами (не показані). На Фіг. 37 показаний приклад пристрою для прикріплення фасадного обличкування 7 до фасадної панелі 6. Цей пристрій, який по суті являє собою підвісну систему, містить перший підвісний елемент 90, другий підвісний елемент 92 і гвинти 94a-94c. Перший підвісний елемент 90 приєднаний до панелі 6 за допомогою гвинта 94a у його нижній частині. Утворюється зазор між верхньою частиною першого підвісного елемента 90 і панеллю. Другий підвісний елемент 92 прикріплюють до фасадного обличкування 7 за допомогою гвинта 94b у його нижній частині. 13 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 Його верхня частина має форму переверненої букви U, яка охоплює верхню частину першого підвісного елемента 90, що виступає від зазору між панеллю 6 і першим підвісним елементом 90 і навколо верхньої частини першого підвісного елемента 90. Додатковий гвинт 94c слугує для забезпечення надійного прикріплення першого і другого підвісних елементів 90, 92 один до одного. Підвісна система, що показана на Фіг. 37, дозволяє встановити фасадне обличкування 7 на фасадні панелі 6 дуже ефективним способом. Підвісні елементи 90, 92 переважно являють собою витягнуті профілі або скоби (не показані). Завдяки підвісній конструкції можливо при бажанні легко заміняти фасадні обличкування 7 іншими типами зовнішніх панелей або елементів. Як показано на Фіг. 38-40, модуль 2 крім того містить три різні блоки постачання. На Фіг. 38 показана водопровідна труба 96, що проходить від верхнього модуля 2 і прикріплена до водопровідної труби 98 від нижнього модуля 2 за допомогою рухливого трубоподібного елемента 97. При з'єднанні двох вертикально розташованих труб 96, 98, трубчастий елемент проводять у напрямку стрілки, від нижньої водопровідної труби 98 до верхньої водопровідної труби 96. Коли трубчастий елемент 97 перекриває зазор між двома водопровідними трубами 96, 98, верхній і нижній кінці трубчастого елемента 97 затискають на місці за допомогою ручного інструмента (не показаний). У такий спосіб встановлюється водне сполучення між двома модулями 2 складеними один на одного. Труби 96, 98, як і з'єднувальний елемент 97, можуть бути виконані з металу, переважно з нержавіючої сталі. Аналогічним способом з'єднують дві каналізаційні труби 100, 102 між модулями 2, як показано на Фіг. 39. Однак у цьому випадку труби 100, 102, як з'єднувальний елемент 103, складаються із пластику, що означає, що обтискання трубчастого з'єднувального елемента 103 виконують за допомогою електрики. Коли з'єднувальний елемент 103 перекриває зазор між каналізаційними трубами 100, 102, до нього через два штепселі 103a, 103b прикладають електричний струм, в результаті чого діаметр трубчастого елемента 103 зменшується так, що він обжимає і виявляється припаяний до кінцевих ділянок каналізаційних труб 100, 102. Таким чином, каналізаційне сполучення між двома вертикально складеними модулями 2 встановлене. На Фіг. 40 показані два вертикально розташовані вентиляційні канали 106, 108, які простягаються між двома модулями 2, причому нижній вентиляційний канал 106 обладнаний гнучким елементом 107, який можна простягнути нагору до верхнього вентиляційного каналу 108, де його приєднують гвинтами або іншими кріпильними засобами (не показані). Таким чином, зазор між двома вентиляційними каналами 106, 108 усунутий за допомогою гнучкого елемента 107, і встановлено вентиляційне сполучення між двома складеними модулями 2. Комунікаційні системи, показані на Фіг. 38-40, можуть бути зібрані в службовій шахті модуля 2, а саме в просторі S і вентиляційній шахті 16, показаній на Фіг. 17. До простору S забезпечений легкий доступ через отвір у коридорі C. У зазначеній службовій шахті можуть бути встановлені інші технічні установки, у тому числі лічильники, панелі керування і т.п. Будівля B може бути сконструйована різним чином, два альтернативні варіанти з яких показані на Фіг. 41-42. На Фіг. 41 показаний пристрій будівлі з коридором C у центрі і набором однакових кімнат R по обидві сторони від коридору C. З кожної сторони коридору C модулі 2 утворюють масив, у якому модулі 2 протилежної сторони коридору C орієнтовані один до одного. Модулі 2 розташовані таким чином, що ванні кімнати 10 двох масивів орієнтовані одна до одної. Далі будинок продовжується кімнатами R, що простягаються в напрямку від коридору C. На Фіг. 42 показаний альтернативний варіант пристрою, у якому є тільки один масив кімнат R поруч із коридором C. Замість іншого масиву кімнат R забезпечений звуковий бар'єр SB. Це дає переваги, коли будинок розташований поруч із шумною областю, наприклад, шосе. Аналогічно тому, як існують різні варіанти пристрою всієї будівлі, різні пристрої можуть мати і кімнати R, особливо модулі 2. На Фіг. 43A показані дві однакові кімнати 111, призначені для використання в якості студентського житла. Кожна кімната 111 має відділення вологої області, яке містить ванну кімнату 110 і міні-кухню 112. Ванна кімната 110 повністю обладнана унітазом 150, раковиною 152, душовою кабіною 154 і т.п. Поверхні ванної 110 повністю відповідають вимогам водонепроникності і т.п. Те ж саме можна віднести до міні-кухні 12, яка обладнана раковиною 156, кухонною технікою, такою як нагрівальні плити 158, шафи 160 і т.д. Така так звана волога область готова до використання із самого початку. Усі установки в модулі 2, що необхідні згідно з вимогами до вологої області, зроблені на місці попереднього виготовлення, що дозволяє легко забезпечити контроль якості і т.п. 14 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 60 Побудована з панелей частина студентського житла може бути повністю мебльована після будівництва, наприклад столом 162, стільцями 164, ліжком 166 і т.п. Для зменшення витрат усі меблі можуть бути стандартними. На Фіг. 43B показані дві кімнати, що дещо відрізняються 211, призначені для використання в готелі. Кожна кімната містить ванну кімнату 210, яка може бути такою самою, як ванна кімната 110 студентського житла, з унітазом 250, раковиною 252, душовою кабіною 254 і т.п. Однак міні-кухня була замінена вішалками та/або гардеробами 214. Кімната готелю може, наприклад, бути мебльована великим ліжком 216, столом 262 і стільцями 264, а також іншими світловими приладами, системою кондиціювання, протипожежною системою і т.д. (не показані). На Фіг. 43C показаний третій тип кімнати 311, призначений для використання в якості вітальної кімнати, яка у два рази більше студентської кімнати 111 і кімнати 211 готелю, описаних вище. Головною відмінністю є двері 380, які забезпечують доступ між відділеннями 312a і 312b кімнати. Ванна кімната 310 більше, але містить те ж саме основне обладнання, а саме унітаз 350, раковину 352 і душову кабіну 356. Міні-кухня розширена до більш великої кухні 312 зі столовою областю, але обладнання кухні залишається в основному тим же (раковина 356, засоби для готування їжі 358 і шафи 370). Меблювання побудованої з панелей частини кімнати 311 може містити щонайменше стіл 362, стільці 364 і щонайменше одне ліжко 366. Залежно від кількості гостей вітальної кімнати 311, в одному з відділень можлива наявність додаткового ліжка 368. Четвертий варіант кімнати 411, показаний на Фіг. 43D, призначений для забезпечення достатнього простору для людини з обмеженими можливостями. Аналогічно тому, як це зроблено у вітальній кімнаті 311, модуль 2 змінений таким чином, що кімната 411 у два рази більше, ніж студентська кімната 111 або кімната 211 готелю. Область модуля 2 тепер містить більшу ванну кімнату 410 і більшу кухонну область 412. Двері 480 забезпечують доступ між двома відділеннями 412a, 412b кімнати 411. Ванна кімната 410 такого типу кімнати 411 пристосована для людей з обмеженими можливостями і містить спеціальне устаткування 490, 492 для цього. Аналогічно, кухонна область 412 може містити деяке спеціальне устаткування, що не описане тут. Для полегшення пересування інвалідного крісла людей з обмеженими можливостями були зроблені і інші модифікації. Для цього дверні петлі переставлені і у варіанті реалізації, не показаному тут, також зручно, коли дверні прорізи зроблені дещо ширше для пересування інвалідного крісла. На Фіг. 44 показано схематично вид збоку альтернативного варіанта будівлі, у якому кімнати R прямокутної кубічної форми мають різні розміри залежно від місця їх розташування в будівлі. Самі більші кімнати R1 розташовані на першому поверсі і по міру підняття кімнати R2-R5 стають меншими. Кімнати R2-R5 на першому поверсі або над балконами 500 встановлені на даху нижнього поверху. Розташування вологих коробок 2, кожна з яких має прямокутну кубічну форму, і коридору C, що простягається між ними, для цього типу будівлі таке ж, саме як і для будинків B, показаних на Фіг. 1-13. Відмінність полягає в розмірі побудованих з панелей кімнат R1-R5, які легко змінюються за допомогою стінових панелей 6 різної довжини. Зрозуміло, що необхідно використовувати плити 8 відповідних розмірів. Однак фасадні панелі 6 і фасадне обличкування 7 можуть бути такими ж, як для будинків, що описані вище. Також необхідно відзначити, що при будівництві будівлі типу, показаного на Фіг. 44, можна використовувати такі ж статичні і динамічні з'єднувальні елементи. Слід розуміти, що ідея винаходу не обмежена описаними в даному описі варіантами реалізації і можливе виконання багатьох модифікацій в обсязі винаходу, що визначений в прикладеній формулі винаходу. Наприклад, можуть бути використані інші матеріали для елементів, включених у конструкції будівлі. Крім того, можуть бути використані інші з'єднувальні засоби, у випадку якщо досягається надійне з'єднання елементів. ФОРМУЛА ВИНАХОДУ 1. Спосіб одержання щонайменше частини будівлі, що включає етапи: (a) попереднього виготовлення модуля (2) за допомогою (і) складання чотирьох стін (34), що простягаються між підлогою (36) і дахом (38), з утворенням прямокутної кубічної форми, при цьому модуль (2) виконаний у вигляді несучої навантаження конструкції, що має зазначені чотири стіни (34), забезпечені плоским дерев'яним серцевинним елементом, розташованим впритул до щонайменше одного ізоляційного шару, (іі) забезпечення щонайменше одного відділення (10) всередині зазначеної кубічної форми, (ііі) створення вологої області в зазначеному модулі (2) шляхом забезпечення водонепроникних шарів на внутрішніх сторонах стін і підлоги зазначеного відділення (10), 15 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 60 (iv) розміщення технічних установок (16, S) усередині зазначеної кубічної форми, (v) забезпечення внутрішнього обладнання (150, 152) всередині зазначеної кубічної форми, (vi) оснащення попередньо виготовленого модуля (2) попередньо встановленими засобами зчеплення для подальшого зчеплення з попередньо виготовленими панелями або плитами, або іншими попередньо виготовленими модулями за допомогою сполучних пристроїв, і (vii) забезпечення службової області (18) поверх або внизу модуля (2) шляхом складання чотирьох стін, що простягаються між підлогою та дахом, таким чином, що верхні краї зазначених чотирьох стін простягаються за межі зовнішньої поверхні даху або таким чином, що нижні краї зазначених чотирьох стін простягаються за межі зовнішньої поверхні підлоги, причому службова область (18) забезпечує доступ до кінця сполучних засобів щонайменше однієї технічної установки; (b) попереднього виготовлення численної кількості панелей (4, 6) і плит (8), кожна з яких виконана у вигляді несучої навантаження конструкції, забезпеченої дерев'яним серцевинним елементом, розташованим впритул до щонайменше одного ізоляційного шару, (і) оснащення кожної з попередньо виготовлених панелей (4, 6) і плит (8) попередньо встановленими засобами зчеплення для подальшого зчеплення з попередньо виготовленим модулем або іншою, попередньо виготовленою, панеллю або плитою за допомогою сполучних пристроїв; і (с) приєднання зазначеної численної кількості панелей (4, 6) і плит (8) до бічної сторони модуля (2) за допомогою зазначених засобів зчеплення або сполучних засобів для одержання зазначеної частини будівлі (В), так що зазначена бічна сторона модуля (2) разом із зазначеною численною кількістю попередньо виготовлених панелей (4, 6) і плит (8) утворює ще одну прямокутну кубічну форму. 2. Спосіб за п. 1, у якому зазначений модуль (2) попередньо виготовляють з розмірами 6,5-7,0 м у довжину, 2,5 м у глибину і 3,0 м у висоту. 3. Спосіб за п. 1, у якому стіни (34) зазначеного модуля (2), а також зазначена численна кількість панелей (4, 6) і плит (8) попередньо виготовляють з плоскою дерев'яною серцевиною (41, 46), розташованою впритул до щонайменше одного ізоляційного шару (45, 50) для кожного елемента зі стін, панелей (4, 6) і плит (8). 4. Спосіб за п. 3, у якому плоска дерев'яна серцевина (41, 46) утворена з багатошарової деревини з перехресним розташуванням шарів. 5. Спосіб за п. 3 або 4, що також включає етап забезпечення зазначеного ізоляційного шару (45, 50) у вигляді багатошарової конструкції, що містить внутрішній шар звукопоглинаючого матеріалу (45), вогнетривкого матеріалу і/або теплоізолюючого матеріалу, і зовнішній шар з гіпсокартону (43). 6. Спосіб за п. 1, у якому етап розміщення технічних установок (16, S) всередині зазначеної кубічної форми включає розміщення щонайменше одного вентиляційного каналу (16), щонайменше одного кабелю електромережі, щонайменше одного низьковольтного кабелю, з'єднаного щонайменше з одним розподільним щитком, щонайменше однієї водопровідної труби (96-98) і щонайменше однієї каналізаційної труби (100, 102) всередині зазначеного модуля (2) таким чином, що один кінець щонайменше однієї технічної установки (16, S) доступний в області, утвореній зверху даху (38) зазначеного модуля (2), або в області, утвореній під підлогою (36) зазначеного модуля (2). 7. Спосіб за п. 6, у якому розміщення технічних установок також включає розміщення водяної системи опалення, системи охолодження та/або протипожежної системи. 8. Спосіб за п. 6, у якому етап забезпечення щонайменше одного відділення виконують таким чином, що утворені два головних відділення (10) і утворена щонайменше одна шахта для зазначених технічних установок. 9. Спосіб за п. 8, у якому зазначений щонайменше один вентиляційний канал (16) простягається у першій шахті для технічних установок. 10. Спосіб за п. 9, у якому зазначені кабель електромережі, низьковольтний електричний кабель, водопровідна труба і труба каналізації простягаються в другій шахті для технічних установок. 11. Спосіб за п. 10, у якому зазначені перша і друга шахти утворені як звичайний простір. 12. Спосіб за п. 1, у якому етап забезпечення внутрішнього обладнання всередині зазначеної кубічної форми включає установку в модулі ванної (110) та/або кухні (112). 13. Спосіб за п. 1, у якому етап забезпечення внутрішнього обладнання всередині зазначеної кубічної форми включає установку меблів та/або кріплень у модулі. 14. Спосіб за п. 1, у якому етап виготовлення модуля шляхом складання чотирьох стін (34), що простягаються від підлоги (36) і даху (38), включає також забезпечення щонайменше одного 16 UA 115776 C2 5 10 15 20 25 30 35 40 45 50 55 отвору в стіні, що утворює частину зазначеної ще однієї прямокутної кубічної форми і щонайменше одного отвору на протилежній стіні зазначеного модуля, причому зазначені отвори обладнані дверима (20, 22). 15. Спосіб за п. 1, що включає етап з'єднання щонайменше двох попередньо виготовлених модулів один з одним у напрямку довжини модулів. 16. Спосіб за п. 1, що включає етап з'єднання щонайменше двох попередньо виготовлених модулів один з одним у напрямку висоти модулів. 17. Спосіб будівництва багатокімнатної будівлі, що включає етапи: (a) забезпечення першої частини будівлі згідно з будь-яким із пп. 1-16; (b) забезпечення коридору, що простягається вздовж однієї бічної сторони зазначеної першої частини і (c) забезпечення другої частини будівлі згідно з будь-яким із пп. 1-16, яка розташована на протилежній стороні зазначеного коридору. 18. Спосіб за п. 17, що включає етап зведення зазначеної багатокімнатної будівлі у вертикальному напрямку, так що кожна частина будівлі, утворена згідно зі способом за будьяким із пп. 1-16, на певному поверсі вирівняна вертикально відносно нижньої частини будівлі. 19. Спосіб за п. 17 або 18, що включає етап зведення зазначеної багатокімнатної будівлі в горизонтальному напрямку, так що кожна частина будівлі, утворена згідно зі способом за будьяким із пп. 1-16, у першій стороні коридору вирівняна відносно відповідної частини будівлі у протилежній стороні коридору. 20. Частина будівлі, що містить (а) попередньо виготовлений модуль (2), що має прямокутну кубічну форму, утворену чотирма стінами (34), що простягаються між підлогою (36) і дахом (38), при цьому модуль (2) виконаний у вигляді несучої навантаження конструкції, що має зазначені чотири стіни (34), забезпечені плоским дерев'яним серцевинним елементом, розташованим впритул до щонайменше одного ізоляційного шару, і містить (і) щонайменше одне відділення (10) всередині зазначеної кубічної форми, (іі) вологу область в зазначеному модулі (2), створену шляхом забезпечення водонепроникних внутрішніх шарів на внутрішніх сторонах стін і підлоги зазначеного відділення, (ііі) технічні установки (16, S), розміщені всередині зазначеної кубічної форми, (iv) внутрішнє обладнання (150, 152), забезпечене всередині зазначеної кубічної форми, (v) встановлені засоби зчеплення для подальшого зчеплення з попередньо виготовленими панелями або плитами, або іншими попередньо виготовленими модулями за допомогою сполучних пристроїв, (vi) службову область (18) поверх або внизу модуля (2), забезпечену шляхом складання чотирьох стін, що простягаються між підлогою і дахом, таким чином, що верхні краї зазначених чотирьох стін простягаються за межі зовнішньої поверхні даху або таким чином, що нижні краї зазначених чотирьох стін простягаються за межі зовнішньої поверхні підлоги, причому службова область (18) забезпечує доступ до кінця сполучних засобів щонайменше однієї із зазначених технічних установок; (b) численну кількість попередньо виготовлених панелей (4, 6) і плит (8), кожна з яких виконана у вигляді несучої навантаження конструкції, забезпеченої дерев'яним серцевинним елементом, розташованим впритул до щонайменше одного ізоляційного шару, при цьому численна кількість попередньо виготовлених панелей (4, 6) і плит (8) містять встановлені засоби зчеплення для подальшого зчеплення з попередньо виготовленим модулем або іншою попередньо виготовленою панеллю або плитою за допомогою сполучних пристроїв, причому численна кількість попередньо виготовлених панелей (4, 6) і плит (8) приєднані до бічної сторони зазначеного модуля (2) за допомогою зазначених засобів зчеплення або сполучних пристроїв, так що зазначена бічна сторона модуля (2) разом із зазначеною численною кількістю попередньо виготовлених панелей (4, 6) і плит (8) утворює ще одну прямокутну кубічну форму. 21. Частина будівлі за п. 20, в якій дерев'яний серцевинний елемент містить багатошарову деревину з перехресним розташуванням шарів. 22. Частина будівлі за п. 20 або 21, в якій зазначені технічні установки в модулі містять щонайменше один вентиляційний канал, щонайменше один кабель електромережі, щонайменше один низьковольтний кабель, з'єднаний щонайменше з одним розподільним щитком, щонайменше одну водопровідну трубу і щонайменше одну каналізаційну трубу. 23. Частина будівлі за п. 20, в якій зазначене внутрішнє обладнання всередині зазначеного модуля містить ванну кімнату та/або кухню, і/або гардероб, і/або вішалку. 17 UA 115776 C2 5 10 15 20 25 30 35 24. Частина будівлі за п. 20, в якій зазначені сполучні пристрої містять щонайменше один статичний з'єднувач і щонайменше один динамічний з'єднувач. 25. Частина будівлі за п. 24, в якій зазначені статичний з'єднувач і динамічний з'єднувач вбудовані в комбінований з'єднувальний блок. 26. Багатокімнатна будівля, що містить коридор, що простягається горизонтально, і щонайменше першу частину будівлі згідно з будь-яким із пп. 20-25, розташовану на першій стороні зазначеного коридору, і другу частину будівлі згідно з будь-яким із пп. 20-25, розташовану на протилежній стороні зазначеного коридору і вирівняну відносно першої частини будівлі. 27. Багатокімнатна будівля за п. 26, що містить додаткові частини будівлі, розташовані зверху вже виконаних частин будівлі таким чином, що частина будівлі на певному поверсі вертикально вирівняна відносно нижньої частини будівлі. 28. Набір будівельних компонентів, що містить щонайменше один попередньо виготовлений модуль (2), що має прямокутну кубічну форму, утворену чотирма стінами (34), що простягаються між підлогою (36) і дахом (38), при цьому модуль (2) виконаний у вигляді несучої навантаження конструкції, що має зазначені чотири стіни (34), забезпечені плоским дерев'яним серцевинним елементом, розташованим впритул до щонайменше одного ізоляційного шару, і містить (і) щонайменше одне відділення (10) всередині зазначеної кубічної форми, (іі) вологу область в зазначеному модулі (2), створену шляхом забезпечення водонепроникних внутрішніх шарів на внутрішніх сторонах стін і підлоги зазначеного відділення, (ііі) технічні установки (16, S), розміщені всередині зазначеної кубічної форми і (iv) внутрішнє обладнання (150, 152), забезпечене всередині зазначеної кубічної форми, (v) службову область (18) поверх або внизу модуля (2), забезпечену шляхом складання чотирьох стін, що простягаються між підлогою і дахом, таким чином, що верхні краї зазначених чотирьох стін простягаються за межі зовнішньої поверхні даху або таким чином, що нижні краї зазначених чотирьох стін простягаються за межі зовнішньої поверхні підлоги, причому службова область (18) забезпечує доступ до кінця сполучних засобів щонайменше однієї із зазначених технічних установок; численну кількість попередньо виготовлених панелей (4, 6) і плит (8), виконаних з можливістю приєднання до бічної сторони вказаного модуля (2), при цьому численна кількість попередньо виготовлених панелей (4, 6) і плит (8) містить попередньо встановлені засоби зчеплення для зчеплення з іншим попередньо виготовленим модулем або іншою попередньо виготовленою панеллю або плитою за допомогою сполучних пристроїв, причому сполучні пристрої містять щонайменше один статичний з'єднувач і щонайменше один динамічний з'єднувач. 18 UA 115776 C2 19 UA 115776 C2 20 UA 115776 C2 21 UA 115776 C2 22 UA 115776 C2 23 UA 115776 C2 24 UA 115776 C2 25 UA 115776 C2 26 UA 115776 C2 27 UA 115776 C2 28
