Керування перешкодами за допомогою регулювання потужності
Формула / Реферат
1. Спосіб регулювання потужності, який включає етапи, на яких:
оцінюють для термінала доступу, пов'язаного з першою точкою доступу, перешкоди, викликані терміналом доступу у другій точці доступу;
визначають параметр потужності передачі для термінала доступу для ослаблення перешкод, викликаних терміналом доступу у другій точці доступу; і
відправляють параметр потужності передачі терміналу доступу.
2. Спосіб за п. 1, який додатково включає етап, на якому приймають сигнали для оцінки перешкод, викликаних терміналом доступу у другій точці доступу, причому параметр потужності передачі визначають на основі оцінки перешкод.
3. Спосіб за п. 1, в якому параметр потужності передачі містить максимальну потужність передачі.
4. Спосіб за п. 3, який додатково включає етап, на якому приймають сигнали, що показують перешкоди, викликані терміналом доступу у другій точці доступу, причому максимальну потужність передачі визначають на основі сигналів, що приймаються.
5. Спосіб за п. 4, в якому сигнали приймають за допомогою відстеження низхідної лінії зв'язку, при цьому спосіб додатково включає етап, на якому визначають, на основі сигналів, що приймаються, інтенсивність сигналів, що приймаються, пов'язану з сигналами, що передаються другою точкою доступу, і (або) чи передала друга точка індикацію навантаження.
6. Спосіб за п. 4, в якому сигнали приймають від вказаного термінала доступу або щонайменше від одного іншого термінала доступу, пов'язаного з першою точкою доступу, при цьому спосіб додатково включає в себе етап, на якому визначають, на основі сигналів, що приймаються, інтенсивність сигналів, що приймаються, пов'язану з сигналами, переданими другою точкою доступу, і (або) чи передала друга точка доступу індикацію навантаження.
7. Спосіб за п. 4, в якому:
сигнали приймають по транзитній лінії зв'язку від мережного вузла або другої точки доступу; і
сигнали показують перешкоди у другій точці доступу.
8. Спосіб за п. 3, який додатково включає етап, на якому збільшують поріг перевищення теплових шумів, причому максимальну потужність передачі зменшують внаслідок підвищення порога перевищення теплових шумів.
9. Спосіб за п. 3, який додатково включає етап, на якому дозволяють необмежено збільшувати поріг перевищення теплового шуму.
10. Спосіб за п. 9, який додатково включає етап, на якому лімітують підвищення потужності передачі для термінала доступу, викликане підвищенням порога перевищення теплового шуму.
11. Спосіб за п. 1, в якому індикація потужності передачі містить максимальне відношення потужності трафіку до потужності пілота.
12. Спосіб за п. 11, який додатково включає етап, на якому приймають інформацію про відношення сигнал-шум для низхідної лінії зв'язку, причому максимальне відношення потужності трафіку до потужності пілота визначають як функцію від інформації про відношення сигнал-шум для низхідної лінії зв'язку.
13. Спосіб за п. 1, в якому параметр потужності передачі визначають першою точкою доступу.
14. Спосіб за п. 1, в якому параметр потужності передачі визначають мережним вузлом.
15. Спосіб за п. 1, в якому перша точка доступу обмежена відносно ненадання щонайменше одному вузлу щонайменше одного з групи, що складається з: сигналізації, доступу до даних, реєстрації і послуг.
16. Пристрій регулювання потужності, який містить:
контролер перешкод, виконаний з можливістю оцінювання для термінала доступу, зв'язаного з першою точкою доступу, перешкод, викликаних терміналом доступу у другій точці доступу, і визначення параметра потужності передачі для термінала доступу для зменшення перешкод, викликаних терміналом доступу у другій точці доступу; і
контролер зв'язку, виконаний з можливістю відправлення параметра доступу передачі терміналу доступу.
17. Пристрій за п. 16, в якому контролер зв'язку додатково виконаний з можливістю прийому сигналів для оцінки перешкод, викликаних терміналом доступу у другій точці доступу, причому параметр потужності передачі визначають на основі оцінки перешкод.
18. Пристрій за п. 16, в якому параметр потужності передачі містить максимальну потужність передачі.
19. Пристрій за п. 18, в якому контролер перешкод додатково виконаний з можливістю збільшення порога перевищення теплових шумів, причому максимальну потужність передачі зменшують внаслідок збільшення перевищення теплових шумів.
20. Пристрій за п. 18, в якому контролер перешкод додатково виконаний з можливістю дозволу необмежено збільшувати поріг перевищення теплових шумів.
21. Пристрій за п. 16, в якому індикація потужності передачі містить максимальне відношення потужності трафіку до потужності пілота.
22. Пристрій за п. 21, в якому:
контролер зв'язку додатково виконаний з можливістю прийому інформації про відношення сигнал-шум на низхідній лінії зв'язку; і
максимальне відношення потужності трафіку до потужності пілота сигналу визначають як функцію від інформації відношення сигнал-шум на низхідній лінії зв'язку.
23. Пристрій регулювання потужності, який містить:
засіб для оцінювання для термінала доступу, пов'язаного з першою точкою доступу, перешкод, викликаних терміналом доступу у другій точці доступу;
засіб для визначення параметра потужності передачі для термінала доступу для зменшення перешкод, викликаних терміналом доступу у другій точці доступу; і
засіб для відправлення параметра потужності передачі терміналу доступу.
24. Пристрій за п. 23, в якому:
засіб для відправлення виконаний з можливістю прийому сигналів для оцінки перешкод, викликаних терміналом доступу у другій точці доступу; і
в якому параметр потужності передачі визначають на основі оцінки перешкод.
25. Пристрій за п. 23, в якому параметр потужності передачі містить максимальну потужність передачі.
26. Пристрій за п. 25, в якому засіб для визначення виконаний з можливістю збільшення порога перевищення теплового шуму, причому максимальну потужність передачі зменшують внаслідок збільшення порога перевищення теплового шуму.
27. Пристрій за п. 25, в якому засіб для визначення виконаний з можливістю дозволу необмеженого збільшення порога перевищення теплового шуму.
28. Пристрій за п. 23, в якому індикація потужності передачі включає в себе максимальне відношення потужності трафіку до потужності пілота.
29. Пристрій за п. 28, в якому:
засіб для відправлення виконаний з можливістю прийому інформації про відношення сигнал-шум на низхідній лінії зв'язку; і
максимальне відношення потужності трафіку до потужності пілота визначають як функцію від інформації про відношення сигналу на низхідній лінії зв'язку до шуму.
30. Машиночитаний носій, що містить виконувані комп'ютером коди, щоб змусити комп'ютер здійснювати спосіб регулювання потужності, який включає етапи, на яких:
оцінюють для термінала доступу, пов'язаного з першою точкою доступу, перешкоди, викликані терміналом доступу у другій точці доступу;
визначають параметр потужності передачі для термінала доступу, пов'язаного з першою точкою доступу, для зменшення перешкод, викликаних терміналом доступу у другій точці доступу; і
відправляють параметр потужності передачі терміналу доступу.
31. Машиночитаний носій за п. 30, який додатково містить коди, щоб змусити комп'ютер приймати сигнали для оцінки перешкод, викликаних терміналом доступу у другій точці доступу, причому параметр потужності передачі визначають на основі оцінки перешкод.
32. Спосіб регулювання потужності, який включає етапи, на яких:
визначають, чи змінилася інтенсивність сигналу, що приймається, пов'язана з сигналами щонайменше від одного термінала доступу; і
регулюють, на основі цього визначення, коефіцієнт ослаблення для точки доступу для зменшення перешкод висхідної лінії зв'язку.
33. Спосіб за п. 32, в якому коефіцієнт ослаблення містить коефіцієнт шуму або ослаблення прийому.
34. Спосіб за п. 32, в якому:
визначення включає визначення того, що інтенсивність сигналу, що приймається, більша або дорівнює порогу; і
регулювання включає збільшення коефіцієнта ослаблення.
35. Спосіб за п. 32, в якому щонайменше один термінал доступу не пов'язаний з точкою доступу.
36. Спосіб за п. 32, в якому щонайменше один термінал доступу пов'язаний з точкою доступу.
37. Спосіб за п. 32, в якому визначення виконує точка доступу.
38. Спосіб за п. 32, в якому визначення виконує мережний вузол.
39. Спосіб за п. 32, в якому точка доступу обмежена відносно ненадання щонайменше одному вузлу щонайменше одного з групи, що складається з: сигналізації, доступу до даних, реєстрації і послуг.
40. Пристрій регулювання потужності, який містить:
приймач-передавач, виконаний з можливістю визначення, чи змінилася інтенсивність сигналу, що приймається, пов'язана з сигналами щонайменше від одного термінала доступу; і
контролер перешкод, виконаний з можливістю регулювання, на основі вказаного визначення, коефіцієнта ослаблення для точки доступу для зменшення перешкод висхідної лінії зв'язку.
41. Пристрій за п. 40, в якому коефіцієнт ослаблення містить коефіцієнт шуму або ослаблення прийому.
42. Пристрій за п. 40, в якому щонайменше один термінал доступу не пов'язаний з точкою доступу.
43. Пристрій за п. 40, в якому щонайменше один термінал доступу пов'язаний з точкою доступу.
44. Пристрій за п. 40, в якому визначення виконує точка доступу.
45. Пристрій за п. 40, в якому визначення виконує мережний вузол.
46. Пристрій регулювання потужності, який містить:
засіб визначення, чи змінилася інтенсивність сигналу, що приймається, пов'язана з сигналами щонайменше від одного термінала доступу; і
засіб регулювання, на основі вказаного визначення, коефіцієнта ослаблення для точки доступу для зменшення перешкод висхідної лінії зв'язку.
47. Пристрій за п. 46, в якому коефіцієнт ослаблення містить коефіцієнт шуму або ослаблення прийому.
48. Пристрій за п. 46, в якому щонайменше один термінал доступу не пов'язаний з точкою доступу.
49. Пристрій за п. 46, в якому щонайменше один термінал доступу пов'язаний з точкою доступу.
50. Пристрій за п. 46, в якому визначення виконує точка доступу.
51. Пристрій за п. 46, в якому визначення виконує мережний вузол.
52. Машиночитаний носій, що містить виконувані комп'ютером коди, щоб змусити комп'ютер здійснювати спосіб регулювання потужності, який включає етапи, на яких:
визначають, чи змінилася інтенсивність сигналу, що приймається, пов'язана з сигналами щонайменше від одного термінала доступу; і
регулюють, на основі вказаного визначення, коефіцієнт ослаблення для точки доступу для зменшення перешкод висхідної лінії зв'язку.
53. Машиночитаний носій за п. 52, в якому коефіцієнт ослаблення містить коефіцієнт шуму або ослаблення прийому.
Текст

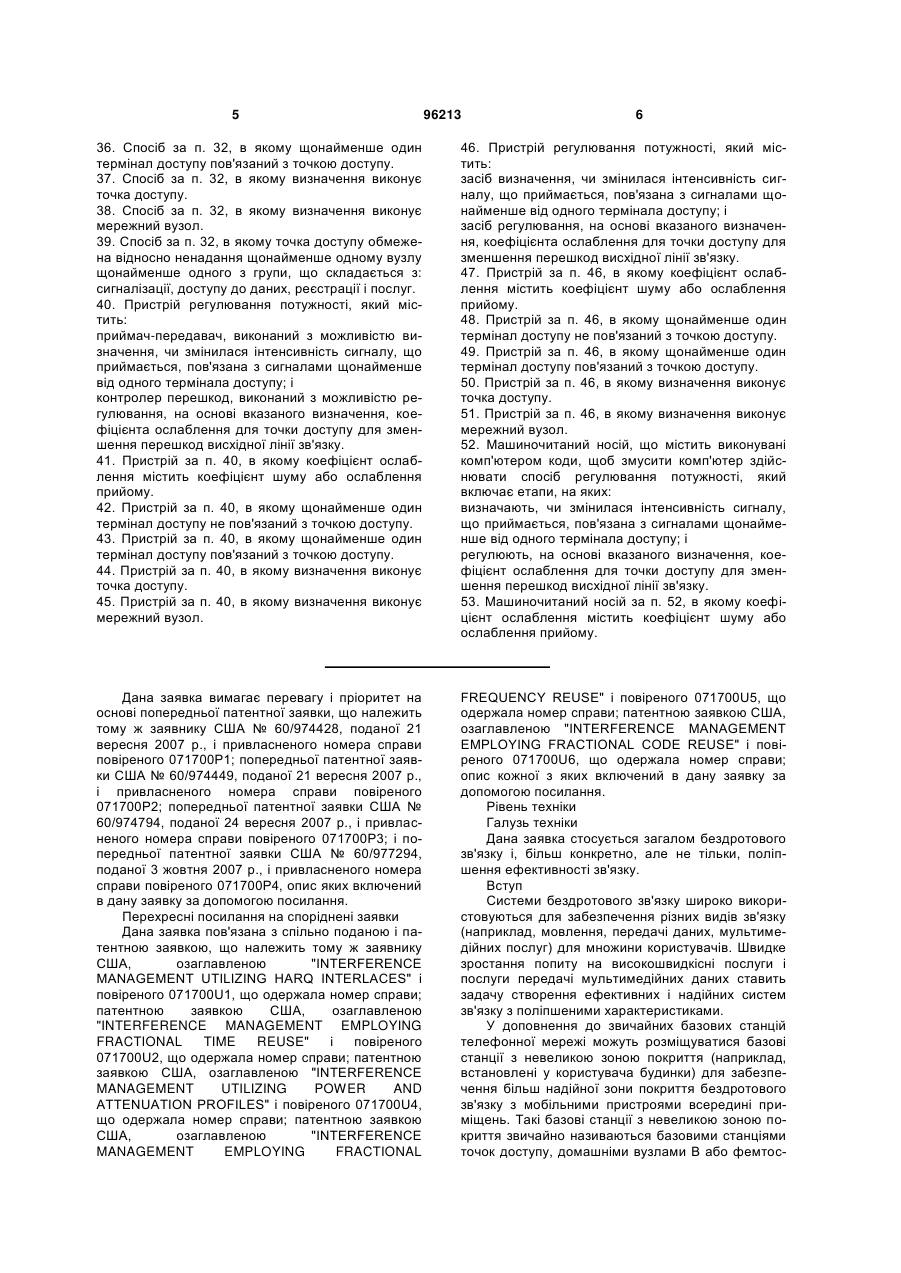

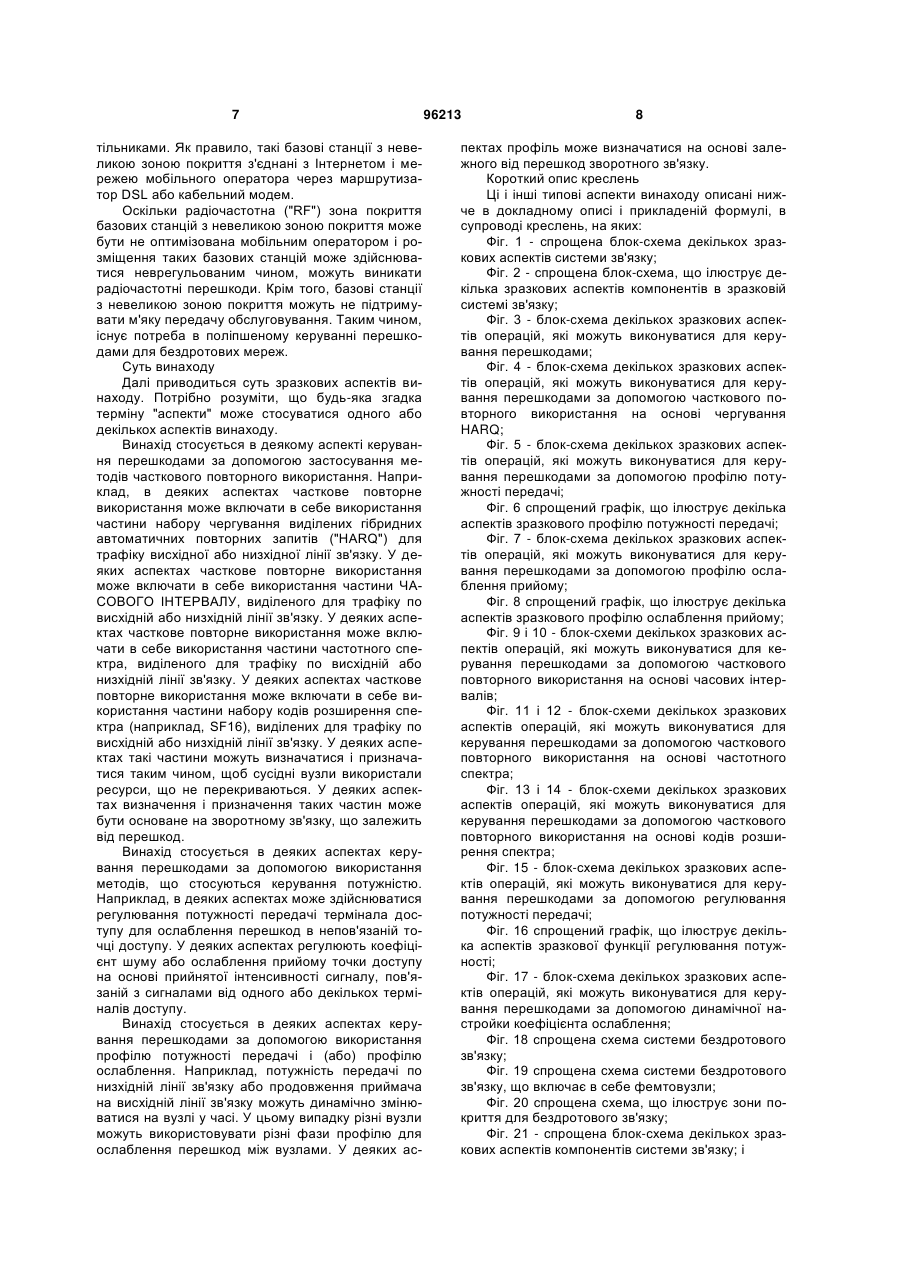

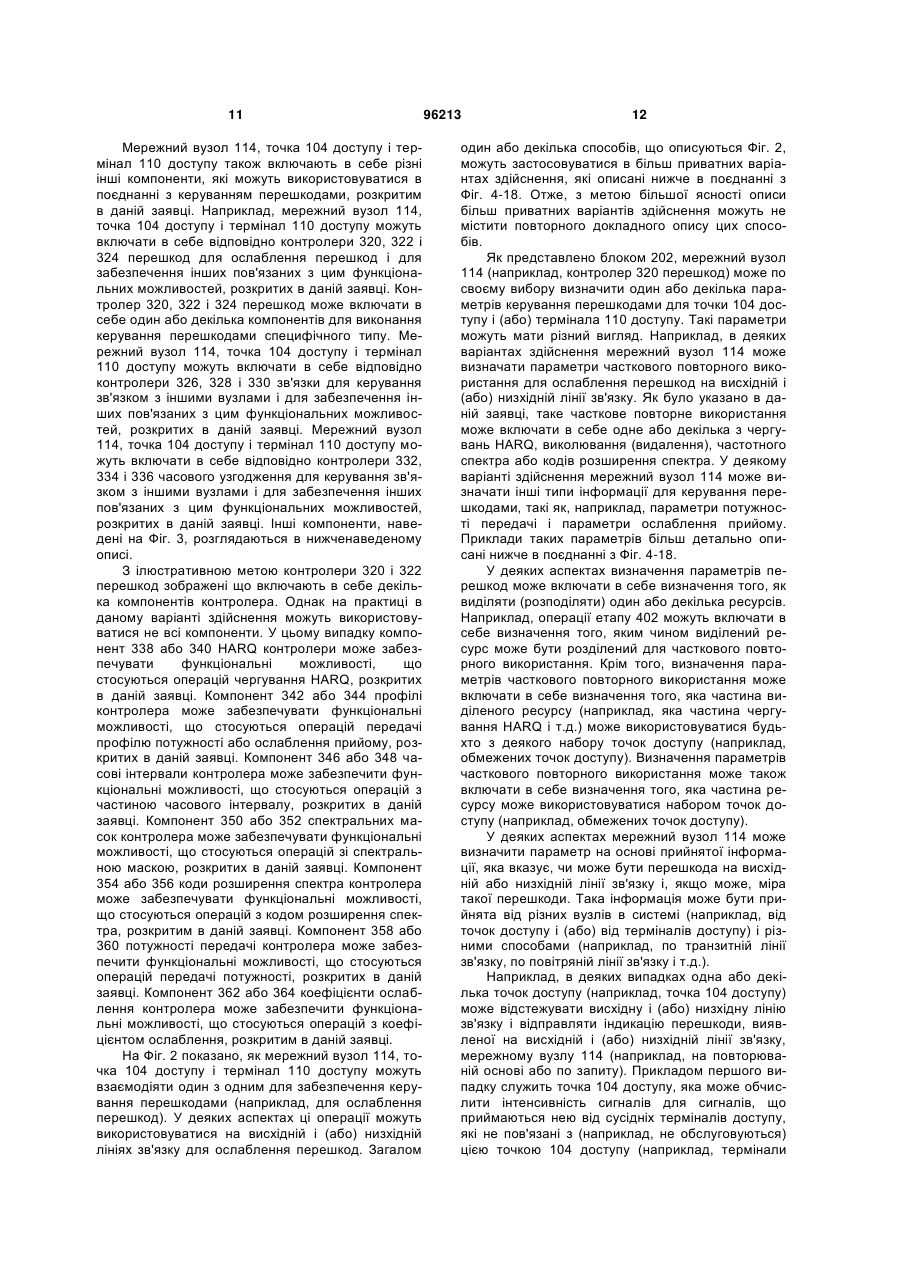

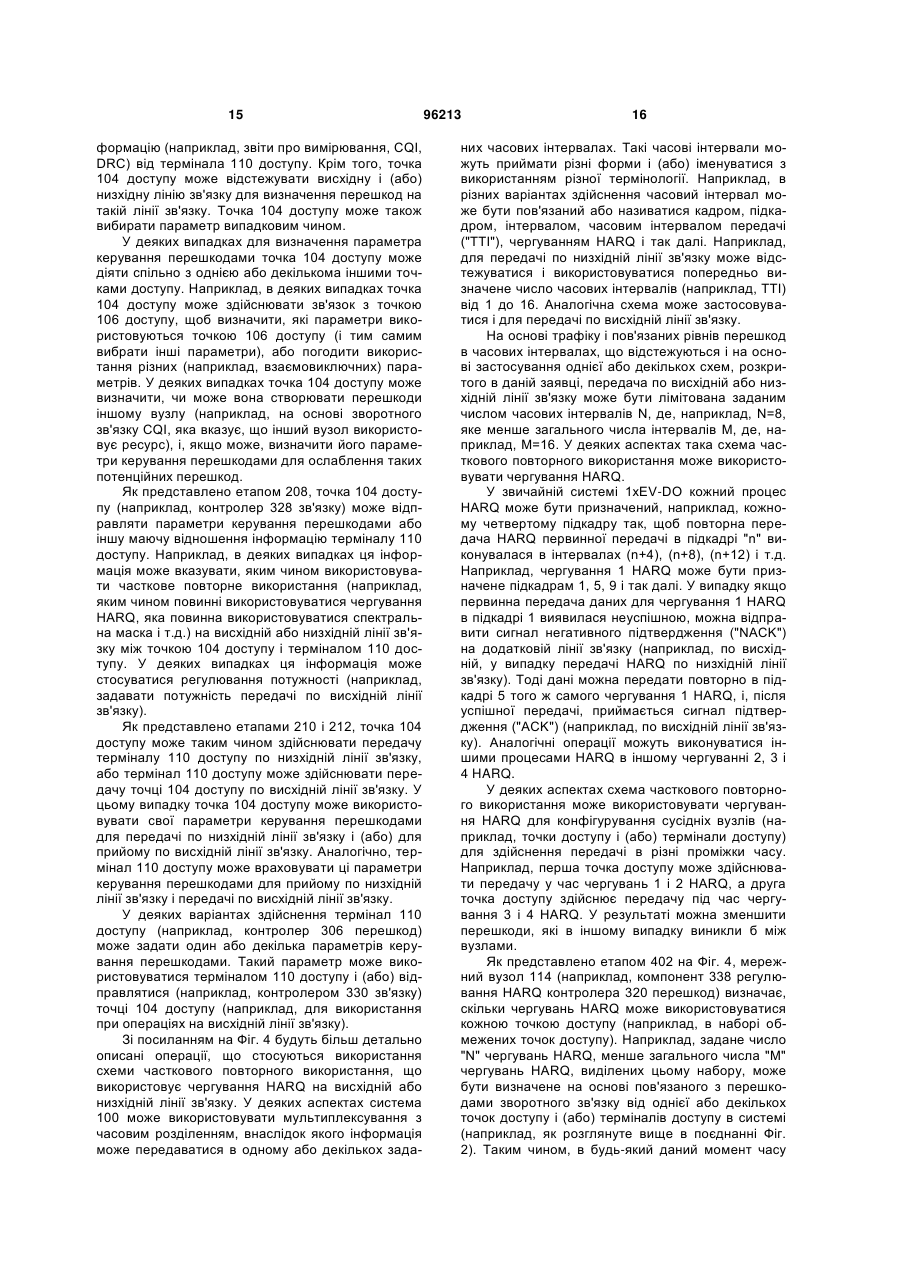

1. Спосіб регулювання потужності, який включає етапи, на яких: оцінюють для термінала доступу, пов'язаного з першою точкою доступу, перешкоди, викликані терміналом доступу у другій точці доступу; визначають параметр потужності передачі для термінала доступу для ослаблення перешкод, викликаних терміналом доступу у другій точці доступу; і відправляють параметр потужності передачі терміналу доступу. 2. Спосіб за п. 1, який додатково включає етап, на якому приймають сигнали для оцінки перешкод, викликаних терміналом доступу у другій точці доступу, причому параметр потужності передачі визначають на основі оцінки перешкод. 3. Спосіб за п. 1, в якому параметр потужності передачі містить максимальну потужність передачі. 4. Спосіб за п. 3, який додатково включає етап, на якому приймають сигнали, що показують перешкоди, викликані терміналом доступу у другій точці доступу, причому максимальну потужність пере 2 (19) 1 3 13. Спосіб за п. 1, в якому параметр потужності передачі визначають першою точкою доступу. 14. Спосіб за п. 1, в якому параметр потужності передачі визначають мережним вузлом. 15. Спосіб за п. 1, в якому перша точка доступу обмежена відносно ненадання щонайменше одному вузлу щонайменше одного з групи, що складається з: сигналізації, доступу до даних, реєстрації і послуг. 16. Пристрій регулювання потужності, який містить: контролер перешкод, виконаний з можливістю оцінювання для термінала доступу, зв'язаного з першою точкою доступу, перешкод, викликаних терміналом доступу у другій точці доступу, і визначення параметра потужності передачі для термінала доступу для зменшення перешкод, викликаних терміналом доступу у другій точці доступу; і контролер зв'язку, виконаний з можливістю відправлення параметра доступу передачі терміналу доступу. 17. Пристрій за п. 16, в якому контролер зв'язку додатково виконаний з можливістю прийому сигналів для оцінки перешкод, викликаних терміналом доступу у другій точці доступу, причому параметр потужності передачі визначають на основі оцінки перешкод. 18. Пристрій за п. 16, в якому параметр потужності передачі містить максимальну потужність передачі. 19. Пристрій за п. 18, в якому контролер перешкод додатково виконаний з можливістю збільшення порога перевищення теплових шумів, причому максимальну потужність передачі зменшують внаслідок збільшення перевищення теплових шумів. 20. Пристрій за п. 18, в якому контролер перешкод додатково виконаний з можливістю дозволу необмежено збільшувати поріг перевищення теплових шумів. 21. Пристрій за п. 16, в якому індикація потужності передачі містить максимальне відношення потужності трафіку до потужності пілота. 22. Пристрій за п. 21, в якому: контролер зв'язку додатково виконаний з можливістю прийому інформації про відношення сигналшум на низхідній лінії зв'язку; і максимальне відношення потужності трафіку до потужності пілота сигналу визначають як функцію від інформації відношення сигнал-шум на низхідній лінії зв'язку. 23. Пристрій регулювання потужності, який містить: засіб для оцінювання для термінала доступу, пов'язаного з першою точкою доступу, перешкод, викликаних терміналом доступу у другій точці доступу; засіб для визначення параметра потужності передачі для термінала доступу для зменшення перешкод, викликаних терміналом доступу у другій точці доступу; і засіб для відправлення параметра потужності передачі терміналу доступу. 24. Пристрій за п. 23, в якому: 96213 4 засіб для відправлення виконаний з можливістю прийому сигналів для оцінки перешкод, викликаних терміналом доступу у другій точці доступу; і в якому параметр потужності передачі визначають на основі оцінки перешкод. 25. Пристрій за п. 23, в якому параметр потужності передачі містить максимальну потужність передачі. 26. Пристрій за п. 25, в якому засіб для визначення виконаний з можливістю збільшення порога перевищення теплового шуму, причому максимальну потужність передачі зменшують внаслідок збільшення порога перевищення теплового шуму. 27. Пристрій за п. 25, в якому засіб для визначення виконаний з можливістю дозволу необмеженого збільшення порога перевищення теплового шуму. 28. Пристрій за п. 23, в якому індикація потужності передачі включає в себе максимальне відношення потужності трафіку до потужності пілота. 29. Пристрій за п. 28, в якому: засіб для відправлення виконаний з можливістю прийому інформації про відношення сигнал-шум на низхідній лінії зв'язку; і максимальне відношення потужності трафіку до потужності пілота визначають як функцію від інформації про відношення сигналу на низхідній лінії зв'язку до шуму. 30. Машиночитаний носій, що містить виконувані комп'ютером коди, щоб змусити комп'ютер здійснювати спосіб регулювання потужності, який включає етапи, на яких: оцінюють для термінала доступу, пов'язаного з першою точкою доступу, перешкоди, викликані терміналом доступу у другій точці доступу; визначають параметр потужності передачі для термінала доступу, пов'язаного з першою точкою доступу, для зменшення перешкод, викликаних терміналом доступу у другій точці доступу; і відправляють параметр потужності передачі терміналу доступу. 31. Машиночитаний носій за п. 30, який додатково містить коди, щоб змусити комп'ютер приймати сигнали для оцінки перешкод, викликаних терміналом доступу у другій точці доступу, причому параметр потужності передачі визначають на основі оцінки перешкод. 32. Спосіб регулювання потужності, який включає етапи, на яких: визначають, чи змінилася інтенсивність сигналу, що приймається, пов'язана з сигналами щонайменше від одного термінала доступу; і регулюють, на основі цього визначення, коефіцієнт ослаблення для точки доступу для зменшення перешкод висхідної лінії зв'язку. 33. Спосіб за п. 32, в якому коефіцієнт ослаблення містить коефіцієнт шуму або ослаблення прийому. 34. Спосіб за п. 32, в якому: визначення включає визначення того, що інтенсивність сигналу, що приймається, більша або дорівнює порогу; і регулювання включає збільшення коефіцієнта ослаблення. 35. Спосіб за п. 32, в якому щонайменше один термінал доступу не пов'язаний з точкою доступу. 5 96213 6 36. Спосіб за п. 32, в якому щонайменше один термінал доступу пов'язаний з точкою доступу. 37. Спосіб за п. 32, в якому визначення виконує точка доступу. 38. Спосіб за п. 32, в якому визначення виконує мережний вузол. 39. Спосіб за п. 32, в якому точка доступу обмежена відносно ненадання щонайменше одному вузлу щонайменше одного з групи, що складається з: сигналізації, доступу до даних, реєстрації і послуг. 40. Пристрій регулювання потужності, який містить: приймач-передавач, виконаний з можливістю визначення, чи змінилася інтенсивність сигналу, що приймається, пов'язана з сигналами щонайменше від одного термінала доступу; і контролер перешкод, виконаний з можливістю регулювання, на основі вказаного визначення, коефіцієнта ослаблення для точки доступу для зменшення перешкод висхідної лінії зв'язку. 41. Пристрій за п. 40, в якому коефіцієнт ослаблення містить коефіцієнт шуму або ослаблення прийому. 42. Пристрій за п. 40, в якому щонайменше один термінал доступу не пов'язаний з точкою доступу. 43. Пристрій за п. 40, в якому щонайменше один термінал доступу пов'язаний з точкою доступу. 44. Пристрій за п. 40, в якому визначення виконує точка доступу. 45. Пристрій за п. 40, в якому визначення виконує мережний вузол. 46. Пристрій регулювання потужності, який містить: засіб визначення, чи змінилася інтенсивність сигналу, що приймається, пов'язана з сигналами щонайменше від одного термінала доступу; і засіб регулювання, на основі вказаного визначення, коефіцієнта ослаблення для точки доступу для зменшення перешкод висхідної лінії зв'язку. 47. Пристрій за п. 46, в якому коефіцієнт ослаблення містить коефіцієнт шуму або ослаблення прийому. 48. Пристрій за п. 46, в якому щонайменше один термінал доступу не пов'язаний з точкою доступу. 49. Пристрій за п. 46, в якому щонайменше один термінал доступу пов'язаний з точкою доступу. 50. Пристрій за п. 46, в якому визначення виконує точка доступу. 51. Пристрій за п. 46, в якому визначення виконує мережний вузол. 52. Машиночитаний носій, що містить виконувані комп'ютером коди, щоб змусити комп'ютер здійснювати спосіб регулювання потужності, який включає етапи, на яких: визначають, чи змінилася інтенсивність сигналу, що приймається, пов'язана з сигналами щонайменше від одного термінала доступу; і регулюють, на основі вказаного визначення, коефіцієнт ослаблення для точки доступу для зменшення перешкод висхідної лінії зв'язку. 53. Машиночитаний носій за п. 52, в якому коефіцієнт ослаблення містить коефіцієнт шуму або ослаблення прийому. Дана заявка вимагає перевагу і пріоритет на основі попередньої патентної заявки, що належить тому ж заявнику США № 60/974428, поданої 21 вересня 2007 p., і привласненого номера справи повіреного 071700Р1; попередньої патентної заявки США № 60/974449, поданої 21 вересня 2007 p., і привласненого номера справи повіреного 071700Р2; попередньої патентної заявки США № 60/974794, поданої 24 вересня 2007 p., і привласненого номера справи повіреного 071700Р3; і попередньої патентної заявки США № 60/977294, поданої 3 жовтня 2007 p., і привласненого номера справи повіреного 071700Р4, опис яких включений в дану заявку за допомогою посилання. Перехресні посилання на споріднені заявки Дана заявка пов'язана з спільно поданою і патентною заявкою, що належить тому ж заявнику США, озаглавленою "INTERFERENCE MANAGEMENT UTILIZING HARQ INTERLACES" і повіреного 071700U1, що одержала номер справи; патентною заявкою США, озаглавленою "INTERFERENCE MANAGEMENT EMPLOYING FRACTIONAL TIME REUSE" і повіреного 071700U2, що одержала номер справи; патентною заявкою США, озаглавленою "INTERFERENCE MANAGEMENT UTILIZING POWER AND ATTENUATION PROFILES" і повіреного 071700U4, що одержала номер справи; патентною заявкою США, озаглавленою "INTERFERENCE MANAGEMENT EMPLOYING FRACTIONAL FREQUENCY REUSE" і повіреного 071700U5, що одержала номер справи; патентною заявкою США, озаглавленою "INTERFERENCE MANAGEMENT EMPLOYING FRACTIONAL CODE REUSE" і повіреного 071700U6, що одержала номер справи; опис кожної з яких включений в дану заявку за допомогою посилання. Рівень техніки Галузь техніки Дана заявка стосується загалом бездротового зв'язку і, більш конкретно, але не тільки, поліпшення ефективності зв'язку. Вступ Системи бездротового зв'язку широко використовуються для забезпечення різних видів зв'язку (наприклад, мовлення, передачі даних, мультимедійних послуг) для множини користувачів. Швидке зростання попиту на високошвидкісні послуги і послуги передачі мультимедійних даних ставить задачу створення ефективних і надійних систем зв'язку з поліпшеними характеристиками. У доповнення до звичайних базових станцій телефонної мережі можуть розміщуватися базові станції з невеликою зоною покриття (наприклад, встановлені у користувача будинки) для забезпечення більш надійної зони покриття бездротового зв'язку з мобільними пристроями всередині приміщень. Такі базові станції з невеликою зоною покриття звичайно називаються базовими станціями точок доступу, домашніми вузлами В або фемтос 7 тільниками. Як правило, такі базові станції з невеликою зоною покриття з'єднані з Інтернетом і мережею мобільного оператора через маршрутизатор DSL або кабельний модем. Оскільки радіочастотна ("RF") зона покриття базових станцій з невеликою зоною покриття може бути не оптимізована мобільним оператором і розміщення таких базових станцій може здійснюватися неврегульованим чином, можуть виникати радіочастотні перешкоди. Крім того, базові станції з невеликою зоною покриття можуть не підтримувати м'яку передачу обслуговування. Таким чином, існує потреба в поліпшеному керуванні перешкодами для бездротових мереж. Суть винаходу Далі приводиться суть зразкових аспектів винаходу. Потрібно розуміти, що будь-яка згадка терміну "аспекти" може стосуватися одного або декількох аспектів винаходу. Винахід стосується в деякому аспекті керування перешкодами за допомогою застосування методів часткового повторного використання. Наприклад, в деяких аспектах часткове повторне використання може включати в себе використання частини набору чергування виділених гібридних автоматичних повторних запитів ("HARQ") для трафіку висхідної або низхідної лінії зв'язку. У деяких аспектах часткове повторне використання може включати в себе використання частини ЧАСОВОГО ІНТЕРВАЛУ, виділеного для трафіку по висхідній або низхідній лінії зв'язку. У деяких аспектах часткове повторне використання може включати в себе використання частини частотного спектра, виділеного для трафіку по висхідній або низхідній лінії зв'язку. У деяких аспектах часткове повторне використання може включати в себе використання частини набору кодів розширення спектра (наприклад, SF16), виділених для трафіку по висхідній або низхідній лінії зв'язку. У деяких аспектах такі частини можуть визначатися і призначатися таким чином, щоб сусідні вузли використали ресурси, що не перекриваються. У деяких аспектах визначення і призначення таких частин може бути основане на зворотному зв'язку, що залежить від перешкод. Винахід стосується в деяких аспектах керування перешкодами за допомогою використання методів, що стосуються керування потужністю. Наприклад, в деяких аспектах може здійснюватися регулювання потужності передачі термінала доступу для ослаблення перешкод в непов'язаній точці доступу. У деяких аспектах регулюють коефіцієнт шуму або ослаблення прийому точки доступу на основі прийнятої інтенсивності сигналу, пов'язаній з сигналами від одного або декількох терміналів доступу. Винахід стосується в деяких аспектах керування перешкодами за допомогою використання профілю потужності передачі і (або) профілю ослаблення. Наприклад, потужність передачі по низхідній лінії зв'язку або продовження приймача на висхідній лінії зв'язку можуть динамічно змінюватися на вузлі у часі. У цьому випадку різні вузли можуть використовувати різні фази профілю для ослаблення перешкод між вузлами. У деяких ас 96213 8 пектах профіль може визначатися на основі залежного від перешкод зворотного зв'язку. Короткий опис креслень Ці і інші типові аспекти винаходу описані нижче в докладному описі і прикладеній формулі, в супроводі креслень, на яких: Фіг. 1 - спрощена блок-схема декількох зразкових аспектів системи зв'язку; Фіг. 2 - спрощена блок-схема, що ілюструє декілька зразкових аспектів компонентів в зразковій системі зв'язку; Фіг. 3 - блок-схема декількох зразкових аспектів операцій, які можуть виконуватися для керування перешкодами; Фіг. 4 - блок-схема декількох зразкових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою часткового повторного використання на основі чергування HARQ; Фіг. 5 - блок-схема декількох зразкових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою профілю потужності передачі; Фіг. 6 спрощений графік, що ілюструє декілька аспектів зразкового профілю потужності передачі; Фіг. 7 - блок-схема декількох зразкових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою профілю ослаблення прийому; Фіг. 8 спрощений графік, що ілюструє декілька аспектів зразкового профілю ослаблення прийому; Фіг. 9 і 10 - блок-схеми декількох зразкових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою часткового повторного використання на основі часових інтервалів; Фіг. 11 і 12 - блок-схеми декількох зразкових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою часткового повторного використання на основі частотного спектра; Фіг. 13 і 14 - блок-схеми декількох зразкових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою часткового повторного використання на основі кодів розширення спектра; Фіг. 15 - блок-схема декількох зразкових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою регулювання потужності передачі; Фіг. 16 спрощений графік, що ілюструє декілька аспектів зразкової функції регулювання потужності; Фіг. 17 - блок-схема декількох зразкових аспектів операцій, які можуть виконуватися для керування перешкодами за допомогою динамічної настройки коефіцієнта ослаблення; Фіг. 18 спрощена схема системи бездротового зв'язку; Фіг. 19 спрощена схема системи бездротового зв'язку, що включає в себе фемтовузли; Фіг. 20 спрощена схема, що ілюструє зони покриття для бездротового зв'язку; Фіг. 21 - спрощена блок-схема декількох зразкових аспектів компонентів системи зв'язку; і 9 Фіг. 22-30 - спрощені блок-схеми декількох зразкових аспектів пристроїв, виконаних з можливістю керування перешкодами, як розкрито в даній заявці. Відповідно до загальноприйнятої практики різні елементи, наведені на кресленнях, можуть бути викреслені не в масштабі. Відповідно, розміри різних елементів можуть для більшої ясності довільно розширятися або скорочуватися. Крім того, деякі з креслень можуть бути для ясності наведені в спрощеному вигляді. Таким чином, на кресленнях можуть бути зображені не всі компоненти даного пристрою або способу. Нарешті, скрізь в описі і на кресленнях однакові посилальний позиції можуть використовуватися для позначення однакових елементів. Докладний опис Нижче описані різні аспекти винаходу. Повинно бути очевидно, що розкриті в даній заявці принципи можуть бути втілені в самому різному вигляді, і що будь-яка конкретно конструкція, функція або і те, і інше, розкрите в даній заявці, служать виключно як приклад. На основі принципів справжньої заявки фахівець в даній галузі техніки повинен зрозуміти, що один аспект, розкритий в даній заявці, може бути реалізований незалежно від будь-яких інших аспектів, і що два або декілька з цих аспектів можна об'єднувати різними способами. Наприклад, можна реалізувати пристрій або застосовувати спосіб за допомогою будь-якого числа аспектів, наведених в даній заявці. Крім того, такий пристрій може бути реалізований або такий спосіб може застосовуватися з використанням іншої конструкції, функціональних можливостей або і конструкції, і функціональних можливостей в доповнення або замість одного або декількох аспектів, наведених в даній заявці. Крім того, один аспект може містити щонайменше один елемент пункту формули. На Фіг. 1 наведені зразкові аспекти системи 100 зв'язку, в якій розподілені вузли (наприклад, точки 102, 104 і 106 доступу) забезпечують можливість бездротового з'єднання для інших вузлів (наприклад, для терміналів 108, 110 і 112 доступу), які можуть бути встановлені у відповідній географічній області або можуть переміщатися по відповідній географічній області. У деяких аспектах точки 102, 104 і 106 доступу можуть здійснювати зв'язок з одним або декількома вузлами мережі (наприклад, з централізованим контролером мережі, таким як мережний вузол 114) для полегшення можливості з'єднання в межах глобальної мережі. Точка доступу, така як точка 104 доступу, може бути обмежена тим, що тільки визначеним терміналам доступу (наприклад, терміналам 110 доступу) дозволяється здійснювати доступ до цієї точки доступу, або точка доступу може бути обмежена яким-небудь іншим чином. У такому випадку обмежена точка доступу і (або) пов'язані з нею термінали доступу (наприклад, термінал 110 доступу) можуть створювати перешкоди іншим вузлам в системі 100, таким як, наприклад, необмежена точка доступу (наприклад, макроточка 102 доступу), пов'язаним з нею терміналам доступу (напри 96213 10 клад, терміналу 108 доступу), іншій обмеженій точці доступу (наприклад, точці 106 доступу) або пов'язаним з нею терміналам доступу (наприклад, терміналу 112 доступу). Наприклад, точка доступу, найближча до даного термінала доступу, може не бути обслуговуючою точкою доступу для цього термінала доступу. Отже, радіопередача, здійснювана терміналом доступу, може створювати перешкоди прийому на цьому терміналі доступу. Як показано в даній заявці, для ослаблення перешкод можуть застосовуватися часткове повторне використання, регулювання потужності і інші методи. Зразкові операції системи, такої як система 100, розглядаються більш детально з посиланням на блок-схему послідовності операцій на Фіг. 2. Для зручності операції на Фіг. 2 (або будь-які інші операції, що розглядаються або що розкриваються в даній заявці) можуть описуватися певними компонентами, що виконуються (наприклад, компонентами системи 100 і (або) компонентами системи 300, наведеної на Фіг. 3). Потрібно розуміти, однак, що ці операції можуть виконуватися компонентами інших типів і можуть виконуватися за допомогою іншого числа компонентів. Також потрібно розуміти, що одна або декілька операцій, описаних в даній заявці, можуть не використовуватися в даному варіанті здійснення. У ілюстративних цілях різні аспекти винаходу будуть описані в контексті вузла мережі, точки доступу і термінала доступу, які здійснюють зв'язок один з одним. Повинно бути зрозуміло, однак, що розкриті в даній заявці принципи можуть застосовуватися до пристрою іншого типу або до пристроїв, для яких використовується інша термінологія. На Фіг. 3 наведені декілька зразкових компонентів, які можуть бути включені в мережний вузол 114 (наприклад, в контролер бездротової мережі), точка 104 доступу і термінал 110 доступу відповідно до принципів, розкритих в даній заявці. Потрібно розуміти, що компоненти, наведені для даного одного вузла з цих вузлів, також можуть бути включені в інші вузли системи 100. Мережний вузол 114, точка 104 доступу і термінал 110 доступу включають в себе приймачіпередавачі відповідно 302, 304 і 306 для здійснення зв'язку один з одним і з іншими вузлами. Приймач-передавач 302 включає в себе передавач 308 для відправки сигналів і приймач 310 для прийому сигналів. Приймач-передавач 304 включає в себе передавач 312 для передачі сигналів і приймач 314 для прийому сигналів. Приймач-передавач 306 включає в себе передавач 316 для передачі сигналів і приймач 318 для прийому сигналів. У типовому варіанті здійснення точка 104 доступу здійснює зв'язок з терміналом 110 доступу через одну або декілька ліній бездротового зв'язку, і точка 104 доступу здійснює зв'язок з мережним вузлом 114 через транзитну лінію зв'язку. Потрібно розуміти, що в різних варіантах здійснення між цими і іншими вузлами в різних варіантах виконання можуть застосовуватися бездротові і небездротові лінії зв'язку. Отже, приймачі-передавачі 302, 304 і 306 можуть включати в себе компоненти бездротового (або) небездротового зв'язку. 11 Мережний вузол 114, точка 104 доступу і термінал 110 доступу також включають в себе різні інші компоненти, які можуть використовуватися в поєднанні з керуванням перешкодами, розкритим в даній заявці. Наприклад, мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть включати в себе відповідно контролери 320, 322 і 324 перешкод для ослаблення перешкод і для забезпечення інших пов'язаних з цим функціональних можливостей, розкритих в даній заявці. Контролер 320, 322 і 324 перешкод може включати в себе один або декілька компонентів для виконання керування перешкодами специфічного типу. Мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть включати в себе відповідно контролери 326, 328 і 330 зв'язки для керування зв'язком з іншими вузлами і для забезпечення інших пов'язаних з цим функціональних можливостей, розкритих в даній заявці. Мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть включати в себе відповідно контролери 332, 334 і 336 часового узгодження для керування зв'язком з іншими вузлами і для забезпечення інших пов'язаних з цим функціональних можливостей, розкритих в даній заявці. Інші компоненти, наведені на Фіг. 3, розглядаються в нижченаведеному описі. З ілюстративною метою контролери 320 і 322 перешкод зображені що включають в себе декілька компонентів контролера. Однак на практиці в даному варіанті здійснення можуть використовуватися не всі компоненти. У цьому випадку компонент 338 або 340 HARQ контролери може забезпечувати функціональні можливості, що стосуються операцій чергування HARQ, розкритих в даній заявці. Компонент 342 або 344 профілі контролера може забезпечувати функціональні можливості, що стосуються операцій передачі профілю потужності або ослаблення прийому, розкритих в даній заявці. Компонент 346 або 348 часові інтервали контролера може забезпечити функціональні можливості, що стосуються операцій з частиною часового інтервалу, розкритих в даній заявці. Компонент 350 або 352 спектральних масок контролера може забезпечувати функціональні можливості, що стосуються операцій зі спектральною маскою, розкритих в даній заявці. Компонент 354 або 356 коди розширення спектра контролера може забезпечувати функціональні можливості, що стосуються операцій з кодом розширення спектра, розкритим в даній заявці. Компонент 358 або 360 потужності передачі контролера може забезпечити функціональні можливості, що стосуються операцій передачі потужності, розкритих в даній заявці. Компонент 362 або 364 коефіцієнти ослаблення контролера може забезпечити функціональні можливості, що стосуються операцій з коефіцієнтом ослаблення, розкритим в даній заявці. На Фіг. 2 показано, як мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть взаємодіяти один з одним для забезпечення керування перешкодами (наприклад, для ослаблення перешкод). У деяких аспектах ці операції можуть використовуватися на висхідній і (або) низхідній лініях зв'язку для ослаблення перешкод. Загалом 96213 12 один або декілька способів, що описуються Фіг. 2, можуть застосовуватися в більш приватних варіантах здійснення, які описані нижче в поєднанні з Фіг. 4-18. Отже, з метою більшої ясності описи більш приватних варіантів здійснення можуть не містити повторного докладного опису цих способів. Як представлено блоком 202, мережний вузол 114 (наприклад, контролер 320 перешкод) може по своєму вибору визначити один або декілька параметрів керування перешкодами для точки 104 доступу і (або) термінала 110 доступу. Такі параметри можуть мати різний вигляд. Наприклад, в деяких варіантах здійснення мережний вузол 114 може визначати параметри часткового повторного використання для ослаблення перешкод на висхідній і (або) низхідній лінії зв'язку. Як було указано в даній заявці, таке часткове повторне використання може включати в себе одне або декілька з чергувань HARQ, виколювання (видалення), частотного спектра або кодів розширення спектра. У деякому варіанті здійснення мережний вузол 114 може визначати інші типи інформації для керування перешкодами, такі як, наприклад, параметри потужності передачі і параметри ослаблення прийому. Приклади таких параметрів більш детально описані нижче в поєднанні з Фіг. 4-18. У деяких аспектах визначення параметрів перешкод може включати в себе визначення того, як виділяти (розподіляти) один або декілька ресурсів. Наприклад, операції етапу 402 можуть включати в себе визначення того, яким чином виділений ресурс може бути розділений для часткового повторного використання. Крім того, визначення параметрів часткового повторного використання може включати в себе визначення того, яка частина виділеного ресурсу (наприклад, яка частина чергування HARQ і т.д.) може використовуватися будьхто з деякого набору точок доступу (наприклад, обмежених точок доступу). Визначення параметрів часткового повторного використання може також включати в себе визначення того, яка частина ресурсу може використовуватися набором точок доступу (наприклад, обмежених точок доступу). У деяких аспектах мережний вузол 114 може визначити параметр на основі прийнятої інформації, яка вказує, чи може бути перешкода на висхідній або низхідній лінії зв'язку і, якщо може, міра такої перешкоди. Така інформація може бути прийнята від різних вузлів в системі (наприклад, від точок доступу і (або) від терміналів доступу) і різними способами (наприклад, по транзитній лінії зв'язку, по повітряній лінії зв'язку і т.д.). Наприклад, в деяких випадках одна або декілька точок доступу (наприклад, точка 104 доступу) може відстежувати висхідну і (або) низхідну лінію зв'язку і відправляти індикацію перешкоди, виявленої на висхідній і (або) низхідній лінії зв'язку, мережному вузлу 114 (наприклад, на повторюваній основі або по запиту). Прикладом першого випадку служить точка 104 доступу, яка може обчислити інтенсивність сигналів для сигналів, що приймаються нею від сусідніх терміналів доступу, які не пов'язані з (наприклад, не обслуговуються) цією точкою 104 доступу (наприклад, термінали 13 108 і 112 доступу), і повідомляє про це мережному вузлу 114. У деяких випадках кожна з точок доступу в системі може виробити індикацію навантаження, коли вони випробовують відносно високе навантаження. Така індикація може мати вигляд, наприклад, біта зайнятості в 1xEV-DO, каналу відносного дозволу ("RGCH") в 3GPP або який-небудь інший відповідний вигляд. У звичайному сценарії точка доступу може відправляти цю інформацію пов'язаному з нею терміналу доступу по низхідній лінії зв'язку. Однак таку інформацію можна також відправляти мережному вузлу 114 (наприклад, по транзитній лінії зв'язку). У деяких випадках один або декілька терміналів доступу (наприклад, термінал 110 доступу) можуть контролювати сигнали низхідної лінії зв'язку і надавати інформацію на основі цього контролю. Термінал 110 доступу може відправляти таку інформацію точці 104 доступу (наприклад, яка може переправити цю інформацію мережному вузлу 114) або мережному вузлу 114 (через точку 104 доступу). Інші термінали доступу в системі можуть відправити інформацію мережному вузлу 114 аналогічним чином. У деяких випадках термінал 110 доступу може виробляти звіти про вимірювання (наприклад, на повторюваній основі). У деяких аспектах такий звіт про вимірювання може вказувати, від яких точок доступу приймає сигнали термінал 110 доступу, індикацію інтенсивності (рівня) сигналу, що приймається, пов'язану з сигналами від кожної точки доступу (наприклад, Ес/Іо), втрати в тракті до кожної точки доступу або деяку іншу відповідну інформацію. У деяких випадках звіт про вимірювання може включати в себе інформацію, що стосується будь-яких індикацій навантаження, які термінал 110 доступу приймає по низхідній лінії зв'язку. Мережний вузол 114 може потім використовувати інформацію з одного або декількох звітів про вимірювання, щоб визначити, чи знаходиться точка 104 доступу і (або) термінал 110 доступу відносно близько до іншого вузла (наприклад, до іншої точки доступу або термінала доступу). Крім того, мережний вузол 114 може використовувати цю інформацію, щоб визначити, чи створює перешкоди якої-небудь з цих вузлів будь-якому іншому з цих вузлів. Наприклад, мережний вузол 114 може визначити інтенсивність сигналу, що приймається на вузлі на основі потужності передачі для вузла, який передав сигнали, і втрат в тракті між цими вузлами. У деяких випадках термінал 110 доступу може виробити інформацію, яка показує відношення сигнал-шум (наприклад, відношення сигналу і перешкоди до шуму, SINR) на низхідній лінії зв'язку. Така інформація може містити, наприклад, індикатор якості каналу ("CQI"), індикатор керування швидкістю передачі даних ("DRC") або деяку іншу відповідну інформацію. У деяких випадках цю інформацію можна відправити точці 104 доступу, і точка 104 доступу може переправити цю інформацію мережному вузлу 114 для використання в операціях по керування перешкодами. У деяких аспектах мережний вузол 114 може використовувати 96213 14 таку інформацію для визначення наявності перешкод на низхідній лінії зв'язку або для визначення зростання або зменшення перешкод на низхідній лінії зв'язку. Як більш детально описано нижче, в деяких випадках інформація, що стосується перешкоди, може використовуватися для визначення того, яким чином використовувати часткове повторне використання для зменшення перешкод. Наприклад, CQI або інша відповідна інформація може прийматися на основі чергування HARQ, внаслідок чого може визначатися, які чергування HARQ пов'язані з самим низьким рівнем перешкод. Аналогічна методика може застосовуватися для інших методів часткового повторного використання. Потрібно розуміти, що мережний вузол 114 може задавати параметри різними іншими способами. Наприклад, в деяких випадках мережний вузол 114 може випадковим чином вибирати один або декілька параметрів. Як представлено блоком 204, мережний вузол 114 (наприклад, контролер 326 зв'язку) відправляє задані параметри керування перешкодами точці 104 доступу. Як показано нижче, в деяких випадках точка 104 доступу використовує ці параметри, а в деяких випадках точка 104 доступу пересилає ці параметри терміналу 110 доступу. У деяких випадках мережний вузол 114 може керувати перешкодами в системі, задаючи параметри керування перешкодами, які використовуються двома або декількома вузлами (наприклад, точками доступу і (або) терміналами доступу) в системі. Наприклад, у випадку схеми часткового повторного використання мережний вузол 114 може відправляти різні (наприклад, взаємовиключні) параметри керування перешкодами сусіднім точкам доступу (наприклад, точкам доступу, які знаходяться досить близько, щоб потенційно створювати перешкоди один одному). Наприклад, мережний вузол 114 може призначити перше чергування HARQ точці 104 доступу і призначити друге чергування HARQ точці 106 доступу. Таким чином, зв'язок в одній обмеженій точці доступу може не створювати істотних перешкод для зв'язку в іншій обмеженій точці доступу. Аналогічні способи можуть застосовуватися для інших схем часткового повторного використання і для терміналів доступу в системі. Як представлено етапом 206, точка 104 доступу (наприклад, контролер 322 перешкод) визначає параметри керування перешкодами, які вона може використовувати або які вона може відправляти терміналу 110 доступу. У випадках, коли мережний вузол 114 задає параметри керування перешкодами для точки 104 доступу, ця операція визначення може просто полягати в прийомі конкретних параметрів і (або) витяганні конкретних параметрів (наприклад, з пам'яті даних). У деяких випадках точка 104 доступу визначає параметри керування перешкодами самостійно. Ці параметри можуть бути аналогічні параметрам, розглянутим вище відносно етапу 202. Крім того, в деяких випадках ці параметри можуть визначатися аналогічно тому, як розглянуто вище на етапі 202. Наприклад, точка 104 доступу може приймати ін 15 формацію (наприклад, звіти про вимірювання, CQI, DRC) від термінала 110 доступу. Крім того, точка 104 доступу може відстежувати висхідну і (або) низхідну лінію зв'язку для визначення перешкод на такій лінії зв'язку. Точка 104 доступу може також вибирати параметр випадковим чином. У деяких випадках для визначення параметра керування перешкодами точка 104 доступу може діяти спільно з однією або декількома іншими точками доступу. Наприклад, в деяких випадках точка 104 доступу може здійснювати зв'язок з точкою 106 доступу, щоб визначити, які параметри використовуються точкою 106 доступу (і тим самим вибрати інші параметри), або погодити використання різних (наприклад, взаємовиключних) параметрів. У деяких випадках точка 104 доступу може визначити, чи може вона створювати перешкоди іншому вузлу (наприклад, на основі зворотного зв'язку CQI, яка вказує, що інший вузол використовує ресурс), і, якщо може, визначити його параметри керування перешкодами для ослаблення таких потенційних перешкод. Як представлено етапом 208, точка 104 доступу (наприклад, контролер 328 зв'язку) може відправляти параметри керування перешкодами або іншу маючу відношення інформацію терміналу 110 доступу. Наприклад, в деяких випадках ця інформація може вказувати, яким чином використовувати часткове повторне використання (наприклад, яким чином повинні використовуватися чергування HARQ, яка повинна використовуватися спектральна маска і т.д.) на висхідній або низхідній лінії зв'язку між точкою 104 доступу і терміналом 110 доступу. У деяких випадках ця інформація може стосуватися регулювання потужності (наприклад, задавати потужність передачі по висхідній лінії зв'язку). Як представлено етапами 210 і 212, точка 104 доступу може таким чином здійснювати передачу терміналу 110 доступу по низхідній лінії зв'язку, або термінал 110 доступу може здійснювати передачу точці 104 доступу по висхідній лінії зв'язку. У цьому випадку точка 104 доступу може використовувати свої параметри керування перешкодами для передачі по низхідній лінії зв'язку і (або) для прийому по висхідній лінії зв'язку. Аналогічно, термінал 110 доступу може враховувати ці параметри керування перешкодами для прийому по низхідній лінії зв'язку і передачі по висхідній лінії зв'язку. У деяких варіантах здійснення термінал 110 доступу (наприклад, контролер 306 перешкод) може задати один або декілька параметрів керування перешкодами. Такий параметр може використовуватися терміналом 110 доступу і (або) відправлятися (наприклад, контролером 330 зв'язку) точці 104 доступу (наприклад, для використання при операціях на висхідній лінії зв'язку). Зі посиланням на Фіг. 4 будуть більш детально описані операції, що стосуються використання схеми часткового повторного використання, що використовує чергування HARQ на висхідній або низхідній лінії зв'язку. У деяких аспектах система 100 може використовувати мультиплексування з часовим розділенням, внаслідок якого інформація може передаватися в одному або декількох зада 96213 16 них часових інтервалах. Такі часові інтервали можуть приймати різні форми і (або) іменуватися з використанням різної термінології. Наприклад, в різних варіантах здійснення часовий інтервал може бути пов'язаний або називатися кадром, підкадром, інтервалом, часовим інтервалом передачі ("ТТІ"), чергуванням HARQ і так далі. Наприклад, для передачі по низхідній лінії зв'язку може відстежуватися і використовуватися попередньо визначене число часових інтервалів (наприклад, ТТІ) від 1 до 16. Аналогічна схема може застосовуватися і для передачі по висхідній лінії зв'язку. На основі трафіку і пов'язаних рівнів перешкод в часових інтервалах, що відстежуються і на основі застосування однієї або декількох схем, розкритого в даній заявці, передача по висхідній або низхідній лінії зв'язку може бути лімітована заданим числом часових інтервалів N, де, наприклад, N=8, яке менше загального числа інтервалів М, де, наприклад, М=16. У деяких аспектах така схема часткового повторного використання може використовувати чергування HARQ. У звичайній системі 1xEV-DO кожний процес HARQ може бути призначений, наприклад, кожному четвертому підкадру так, щоб повторна передача HARQ первинної передачі в підкадрі "n" виконувалася в інтервалах (n+4), (n+8), (n+12) і т.д. Наприклад, чергування 1 HARQ може бути призначене підкадрам 1, 5, 9 і так далі. У випадку якщо первинна передача даних для чергування 1 HARQ в підкадрі 1 виявилася неуспішною, можна відправити сигнал негативного підтвердження ("NACK") на додатковій лінії зв'язку (наприклад, по висхідній, у випадку передачі HARQ по низхідній лінії зв'язку). Тоді дані можна передати повторно в підкадрі 5 того ж самого чергування 1 HARQ, і, після успішної передачі, приймається сигнал підтвердження ("ACK") (наприклад, по висхідній лінії зв'язку). Аналогічні операції можуть виконуватися іншими процесами HARQ в іншому чергуванні 2, 3 і 4 HARQ. У деяких аспектах схема часткового повторного використання може використовувати чергування HARQ для конфігурування сусідніх вузлів (наприклад, точки доступу і (або) термінали доступу) для здійснення передачі в різні проміжки часу. Наприклад, перша точка доступу може здійснювати передачу у час чергувань 1 і 2 HARQ, а друга точка доступу здійснює передачу під час чергування 3 і 4 HARQ. У результаті можна зменшити перешкоди, які в іншому випадку виникли б між вузлами. Як представлено етапом 402 на Фіг. 4, мережний вузол 114 (наприклад, компонент 338 регулювання HARQ контролера 320 перешкод) визначає, скільки чергувань HARQ може використовуватися кожною точкою доступу (наприклад, в наборі обмежених точок доступу). Наприклад, задане число "N" чергувань HARQ, менше загального числа "М" чергувань HARQ, виділених цьому набору, може бути визначене на основі пов'язаного з перешкодами зворотного зв'язку від однієї або декількох точок доступу і (або) терміналів доступу в системі (наприклад, як розглянуте вище в поєднанні Фіг. 2). Таким чином, в будь-який даний момент часу 17 число N чергувань HARQ на низхідній лінії зв'язку (або на висхідній лінії зв'язку) із загального числа Μ чергувань HARQ можна задати на основі активності сусідніх вузлів на низхідній (або висхідної) лінії зв'язку на Μ чергуваннях HARQ. N може бути фіксованим значенням або значенням, що динамічно задається. У випадку М=4 N може динамічно встановлюватися між мінімальним значенням NMIN, великим нуля, і максимальним значенням NMAX, меншим 4. В деяких випадках значення N може визначатися випадковим чином. Однак, як правило, значення N можна вибрати в спробі більш ефективно зменшити перешкоди між вузлами в системі. Визначення значення N може бути основане на різних критеріях. Наприклад, один критерій може стосуватися того, яким чином точки доступу розміщені в системі (наприклад, загальне число точок доступу, щільність точок доступу в даній галузі, відносна близькість точок доступу і т.д.). Тут, якщо є велике число вузлів, що знаходятьсяблизько один до одної, то можна використовувати менше значення N таким чином, щоб сусідні вузли могли з меншою імовірністю використовувати одні і тих же чергування HARQ. Навпаки, якщо є невелике число вузлів в системі, то може бути задане більше значення N для поліпшення ефективності зв'язку (наприклад, пропускної здатності). Інший критерій може стосуватися трафіку (наприклад, до величини трафіку, типів трафіку, вимог за якістю обслуговування трафіку), що обробляється точкою доступу. Наприклад, деякі типи трафіку можуть бути більш сприйнятливі до перешкод в порівнянні з іншими типами трафіку. У такому випадку можна використовувати менше значення N. Крім того, деякі типи трафіку можуть мати більш суворі вимоги до пропускної здатності (але бути менш сприйнятливі до перешкод), внаслідок чого може використовуватися більше значення N. У деяких випадках мережний вузол 114 може задати значення N на основі прийнятої інформації, що стосується перешкод (наприклад, поданої на Фіг. 2). Наприклад, число точок доступу, що сприймаються даним терміналом доступу, і відносна близькість точок доступу до термінала доступу можуть бути визначені на основі звітів про вимірювання, прийнятих від термінала доступу. Таким чином, мережний вузол 114 може визначити, чи може передача в даному стільнику (наприклад, обмеженою точкою доступу або пов'язаними з нею терміналами доступу) створити перешкоди сусідньому стільнику, і відповідним чином задати N. Мережний вузол 114 може також задати значення N на основі інформації про перешкоди, прийнятої від однієї або декількох точок доступу (наприклад, як подано на Фіг. 2). Наприклад, якщо значення перешкод високі, може бути задане більш низьке значення N. Таким чином, число чергувань HARQ, що використовуються даною точкою доступу, можна зменшити, знизивши тим самим імовірність перешкод в кожному наборі з N чергувань HARQ від загального числа Μ чергувань HARQ. Як представлено етапом 404, в деяких випадках мережний вузол 114 може указати особливі 96213 18 чергування HARQ для використання особливими точками доступу. Наприклад, мережний вузол 114 може визначити величину перешкоди, яку можна спостерігати на кожному з Μ чергувань HARQ, і призначити чергування HARQ, що мають більш низьку величину перешкод для цієї точки доступу. Наприклад, мережний вузол 114 може визначити, що передача по низхідній лінії зв'язку точкою 106 доступу на тих, що двох використовуються нею чергуваннях HARQ (наприклад, на чергуваннях 3 і 4) може створювати перешкоди прийому на терміналах доступу, пов'язаних з цією точкою 104 доступу. Це можна визначити, наприклад, на основі інформації, що стосується перешкод на низхідній лінії зв'язку, яку мережний вузол може одержати розглянутим вище чином. Мережний вузол 114 може потім визначити чергування 1 і 2 HARQ для використання точкою 104 доступу. Як указано вище, визначення перешкод на кожному чергуванні HARQ може бути основане на сигналах, прийнятих мережним вузлом 114. Наприклад, імовірність перешкод між вузлами можна визначити на основі одного або декількох звітів про вимірювання, прийнятих від одного або декількох терміналів доступу, як розглянуто вище. Крім того, для низхідної лінії зв'язку термінали доступу в системі можуть виробляти індикатор якості каналу ("CQI") або інформацію керування швидкістю передачі даних ("DRC") для кожного чергування HARQ (наприклад, для кожного ТТІ в 3GPP) і направляти цю інформацію мережному вузлу 114. Крім того, для низхідної лінії зв'язку термінал доступу може відстежувати (контролювати) низхідну лінії зв'язку і надавати інформацію, пов'язану з перешкодами, для кожного чергування HARQ (наприклад, для кожного ТТІ). Аналогічно, для висхідної лінії зв'язку термінал доступу може відстежувати висхідну лінію зв'язку і надавати інформацію, пов'язану з перешкодами, для кожного чергування HARQ (наприклад, для кожного ТТІ). У деяких випадках (наприклад, у випадку інформації зворотної DRC в 3GPP2) інформація зворотного зв'язку від термінала доступу може не надаватися для дозволу по кожному чергуванню HARQ. У такому випадку може застосовуватися інформація зворотного зв'язку ACK/NACK або який-небудь інший тип зворотного зв'язку для ідентифікації необхідного набору чергуванню HARQ. Ще одні приклад: швидкість передачі даних на низхідній лінії зв'язку можна настроювати на даному чергуванні HARQ для визначення швидкості, з якою термінал доступу може успішно декодувати дані (наприклад, із заданою точністю). На основі найкращої швидкості передачі даних, визначеній для кожного чергування HARQ, може бути зроблене припущення відносно того, яке чергування HARQ забезпечить найкращу ефективність для даної точки доступу. У альтернативному варіанті може застосовуватися централізована схема вибору чергування HARQ (наприклад, у випадку, коли мережний вузол означає чергування HARQ сусіднім вузлам, як розглянуто в даній заявці). У деяких аспектах позначення конкретного чергування HARQ мережним вузлом 114 може залежати від того, чи синхронізований відповідний 19 трафік на висхідній або низхідній лінії зв'язку. Така синхронізація може бути забезпечена, наприклад, за допомогою настройки, такої як Tau-DPCH (де DPCH стосується виділеного фізичного каналу) або деякої іншої відповідної схеми синхронізації. У деяких аспектах мережний вузол 114 може означати послідовні чергування HARQ для даних точок доступу. Таким чином, у випадку, коли трафіки висхідної або низхідної лінії зв'язку різних вузлів не синхронізовані, щонайменше частина позначених чергувань HARQ може не зазнавати впливу перешкод. Наприклад, якщо чергування 1 4 HARQ призначені першій точці доступу, а чергування 5 8 HARQ призначені другій точці доступу, ці точки доступу не будуть схильні до перешкод від іншої точки доступу щонайменше на трьох чергуваннях HARQ, навіть якщо часове узгодження точок доступу не синхронізоване. Як представлено етапом 406, мережний вузол 114 відправляє потім параметри чергувань HARQ, які він задав, одній або декільком точкам доступу. Наприклад, мережний вузол 114 може відправити особливе для кожного вузла позначення коленій точці доступу або мережному вузлу 114, або мережний вузол 114 може відправити загальне позначення для всіх точок доступу в наборі точок доступу. Як представлено етапом 408, точка 104 доступу (наприклад, компонент 340 керування HARQ з контролера 322 перешкод) визначає чергування HARQ, які вона буде використовувати для зв'язку по висхідній або низхідній лінії зв'язку. Тут точка 104 доступу приймає значення N від мережного вузла 114. У випадку якщо мережний вузол 114 визначив чергування HARQ для використання точкою 104 доступу, точка 104 доступу може просто використовувати ці чергування HARQ. У деяких випадках точка 104 доступу може вибрати параметр випадковим чином. Якщо чергування HARQ не були позначені мережним вузлом 114 або не були вибрані випадковим чином, точка 104 доступу може визначити, які N чергувань HARQ потрібно використовувати на основі відповідних критеріїв. Спочатку це визначення основане, таким чином, на значенні N (наприклад, обмежено ним). У деяких випадках точка 104 доступу може задати або адаптувати значення N (наприклад, на основі розглянутих вище критеріїв). У деяких випадках точка 104 доступу може вибрати чергування HARQ, пов'язані з самими низькими перешкодами. У цьому випадку точка 104 доступу може визначити, які чергування HARQ потрібно використовувати, аналогічно тому, як розглянуто вище. Наприклад, точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання, CQI, DRC) від термінала 110 доступу. Крім того, точка 104 доступу може відстежувати висхідну і (або) низхідну лінію зв'язку для визначення перешкод на цій лінії зв'язку. Наприклад, коли точка 104 доступу незайнята, вона може відстежувати перешкоди (навантаження) на висхідній лінії зв'язку ззовні стільника. Таким чином, точка 104 доступу може вибрати чергування HARQ, які 96213 20 забезпечують мінімальні перешкоди поза стільником. У деяких випадках точка 104 доступу може діяти спільно з однією або декількома іншими точками доступу, щоб визначити чергування HARQ, які вона буде використовувати. Наприклад, точка 104 доступу і точка 106 доступу можуть домовитися використовувати різні (наприклад, взаємовиключні) чергування HARQ. Як представлено етапом 410, точка 104 доступу може визначити зсув (зміщення) часового узгодження для використання при зв'язку на висхідній або низхідній лінії зв'язку. Наприклад, точка 104 доступу може безперервно відстежувати лінію зв'язку протягом деякого часу, щоб приблизно визначити, коли сусідній вузол починає і закінчує його передачі. Таким чином, точка 104 доступу може визначити (наприклад, оцінити) часове узгодження часового інтервалу сусіднього вузла. Точка доступу може потім синхронізувати часове узгодження часового інтервалу її висхідної або низхідної лінії зв'язку. У деяких аспектах це може включати в себе задавання параметра каналу TauDPCH. У деяких випадках (наприклад, 3GPP) точки доступу можуть синхронізувати свої часові узгодження (наприклад, часове узгодження каналу HSPDSCH) за допомогою вирівнювання під часі своїх каналів Р-ССРСН (первинний загальний фізичний канал керування). Така синхронізація може бути забезпечена, наприклад, за допомогою компонентів GPS в кожній точці, сигналізації часового узгодження (що може бути відносно ефективним для сусідніх точок доступу, наприклад, розташованих в десятках метрах один від одного) або яким-небудь іншим способом. У деяких випадках (наприклад, в HSDPA) потік службових сигналів може бути відносно великий і не ортогональний трафіку. Тоді можна застосувати переривчату передачу або прийом (DTX або DRX), при цьому під час періоду DTX/DRX потік службових сигналів не передається. У таких випадках можна врахувати передачу для каналів ССРСН і ЕНІСН, і термінали доступу можуть бути виконані з можливістю враховувати більш низькі вимірювання Ес/Іо на каналі СРІСН, які вони можуть бачити з точок доступу, що використовують DTX/DRX. Як представлено етапом 412, точка 104 доступу може відправляти повідомлення пов'язаному з нею терміналу доступу, щоб повідомити терміналу доступу, які чергування HARQ потрібно використовувати для висхідної або низхідної лінії зв'язку. У деяких варіантах здійснення точка 104 доступу може використовувати канал E-AGCH (канал поліпшеного абсолютного надання) або який-небудь інший аналогічний механізм для відправки позначень чергування HARQ пов'язаним з нею терміналам доступу. Наприклад, точка 104 доступу може встановити Xags=1, щоб указати, який ТТІ термінал доступу повинен використовуватися. Крім того, точка 104 доступу може відправити терміналу доступу індикацію зсуву часового узгодження (наприклад, Tau-DPCH), визначену на етапі 410. Таким чином, точка доступу може скласти план передачі даних (по висхідній або низхідній лінії 21 зв'язку) на кращих N чергувань HARQ з М, існуючих чергувань HARQ (блок 414). Описані вище параметри чергувань HARQ (наприклад, N і особливі чергування HARQ, що використовуються даним вузлом) можуть бути настроєні з плином часу. Наприклад, описана вище інформація може збиратися на повторюваній основі, а параметри відповідним чином настроюватися (наприклад, з гістерезисом і (або) з повільно діючим фільтром, якщо бажано). Таким чином, чергування HARQ можуть використовуватися таким чином, який враховує існуючі умови перешкод в системі. У деякому варіанті здійснення чергування HARQ можуть виділятися ієрархічним чином. Наприклад, якщо в зоні покриття макроточок доступу відсутні обмежені точки доступу, то для макроточки доступу може виділятися повний набір чергування HARQ (наприклад, 8). Однак, у випадку розміщення обмежених точок доступу в області покриття макроточки доступу одна частина чергувань HARQ (наприклад, 5) може бути виділена для макропокриття, а інша частина чергувань HARQ (наприклад, 3) може бути виділена обмеженим точкам доступу. Чергування HARQ, виділені обмеженим точкам доступу, можна тоді розподілити серед обмежених точок доступу (наприклад, N=1), як описано вище. Число чергувань HARQ, виділених таким чином, може бути задане (наприклад, фіксованим або чином, що динамічно настроюється) на основі різних критеріїв, розглянутих в даній заявці (наприклад, на основі розміщення обмежених точок доступу, трафіку, перешкод і т.д.). Наприклад, при зростанні числа обмежених точок доступу в системі або об'єму трафіку на обмежених точках доступу може бути збільшене число чергувань HARQ, виділених цим точкам доступу. Далі з посиланням на Фіг. 5 і 6 більш детально описуються операції, що стосуються використання схеми для зміни потужності передачі (наприклад, потужності передачі по низхідній лінії зв'язку). У деяких аспектах ця схема включає в себе задавання профілю потужності передачі, такого як профіль 602, наведений на Фіг. 6, який задає різні рівні потужності в залежності від часу. Такий профіль може мати різний вигляд і задаватися різними способами. Наприклад, в деяких випадках профіль може включати в себе набір значень, які визначають потужність передачі для різних часових точок. У деяких випадках профіль може задаватися рівнянням (наприклад, синусоїдою). У деяких аспектах профіль може бути періодичним. Як показано на Фіг. 6, для профілю можуть бути задані максимальне значення (МАХ), мінімальне значення (MIN) і період 604. Профіль потужності передачі може використовуватися для регулювання потужності передачі різними способами. Наприклад, в деяких випадках профіль потужності передачі використовується для регулювання повної потужності передачі. У деякому варіанті здійснення службові канали (наприклад, канал СРІСН і т.д.) і виділені канали можуть працювати при постійній потужності. Потужність, що Залишилася згідно з профілем потужності передачі може розподілятися між ін 96213 22 шими каналами (наприклад, каналами HS-SCCH і HS-PDSCH). У деякому варіанті здійснення службові канали можуть бути масштабовані. Як більш детально описано нижче, в деяких аспектах часткове повторне використання на основі потужності передачі може забезпечуватися за рахунок використання профілю потужності передачі. Наприклад, сусідні точки доступу можуть використовувати той же профіль (або аналогічний профіль), але робити це на основі інших фаз профілю. Наприклад, перша точка доступу може здійснювати передачі згідно з профілем, наведеним на Фіг. 6, тоді як друга точка доступу здійснює передачі з використанням того ж профілю, зміщеного на 180 градусів. Таким чином, коли перша точка доступу здійснює передачу на максимальній потужності, друга точка доступу може здійснювати передачу на мінімальній потужності. Як представлено етапом 502 на Фіг. 5, мережний вузол 114 (наприклад, компонент 342 керування профілем контролера 320 перешкод) задає (наприклад, вказує) інформацію про профіль потужності передачі, що підлягає застосуванню для бездротової передачі (наприклад, по низхідній лінії зв'язку). Ця інформація може включати в себе, наприклад, такі параметри, як профіль потужності передачі, початкові мінімальне і максимальне значення і початкове значення періоду. У деяких випадках один або декілька з цих параметрів можуть бути задані попередньо або визначені випадковим чином. Однак, як правило, ці параметри вибирають таким чином, щоб спробувати більш ефективно зменшити перешкоди між вузлами в системі. Визначення цієї інформації може бути основане на різних критеріях, таких як, наприклад, один або декілька звітів про вимірювання від одного або декількох терміналів доступу, один або декілька звітів від однієї або декількох точок доступу, що стосуються інформації CQI, повідомленої одним або декількома пов'язаними з ними терміналами доступу, і середній трафік на низхідній лінії зв'язку на кожній точці доступу (наприклад, в кожному стільнику). Конкретний приклад: визначення параметра профілю потужності передачі може бути оснований на тому, яким чином розміщені в системі точки доступу (наприклад, загальна кількість точок доступу, щільність точок доступу в межах даної області, відносна близькість точок доступу і так далі). У цьому випадку, якщо є велике число вузлів, що знаходяться близько один до одного, параметри можуть бути задані таким чином, щоб сусідні вузли могли з меншою імовірністю одночасно здійснювати передачу на високій потужності. Наприклад, профіль потужності передачі може мати таку форму, що дана точка доступу може здійснювати передачу на максимальній потужності або близько неї протягом відносно короткого проміжку часу. Таким чином, профіль потужності передачі забезпечує належну ізоляцію, різними вузлами в системі використовується велике число значень фази (наприклад, 60 градусів, 120 градусів і т.д.) в поєднанні з профілем потужності передачі. Навпаки, якщо є невелике число вузлів в системі, параметри можуть бути задані таким чином, щоб поліпши 23 ти ефективність зв'язку (наприклад, пропускну здатність). Наприклад, профіль потужності передачі може мати таку форму, що дана точка доступу може здійснювати передачу на максимальній потужності або поблизу неї протягом більш тривалого проміжку часу. Різні рівні ізоляції між сусідніми точками доступу (наприклад, стільниками) можна також забезпечити шляхом настройки величини мінімальних і максимальних параметрів. Наприклад, більше відношення max/min забезпечує кращу ізоляцію за рахунок наявності більш тривалих проміжків часу, коли термінал доступу здійснює передачу на зниженому рівні потужності. Параметр профілю потужності передачі може бути заданий на основі трафіку (наприклад, інформаційного навантаження, типів трафіку, вимог до якості обслуговування трафіку), що обробляється точками доступу. Наприклад, деякі типи трафіку можуть бути більш чутливі до перешкод в порівнянні з іншими типами трафіку. У такому випадку може використовуватися параметр (наприклад, профіль потужності передачі або відношення max/min), який забезпечує кращу ізоляцію (наприклад, як розглянуто вище). Крім того, деякі типи трафіку можуть мати більш суворі вимоги до пропускної здатності (але меншу чутливість до перешкод), внаслідок чого може використовуватися профіль потужності передачі, який допускає більше передач при підвищеному рівні потужності (наприклад, як розглянуто вище). У деяких випадках мережний вузол 114 може визначити параметри профілю потужності передачі на основі прийнятої інформації, що стосується перешкод (наприклад, інформації зворотного зв'язку від однієї або декількох точок доступу і (або) терміналів доступу в системі, як розглянуто вище в поєднанні з Фіг. 2). Наприклад, число точок доступу, чутних даним терміналом доступу, і відносна близькість точок доступу до термінала доступу можуть бути визначені на основі звітів про вимірювання, прийнятих від термінала доступу. Таким чином, мережний вузол 114 може визначити, чи можуть передачі в даному стільнику (наприклад, пов'язаному з обмеженою точкою доступу) створювати перешкоди сусідньому стільнику, і відповідним чином настроїти параметри потужності передачі. Мережний вузол 114 також може задавати параметри на основі інформації про перешкоди, прийнятої від однієї або декількох точок доступу (наприклад, як розглянуто з посиланням на Фіг. 2). У деяких варіантах здійснення параметр "період" може бути заданий на основі компромісу між чутливістю прикладних даних до будь-якої затримки (наприклад, VoIP) і фільтруванням/затримкою CQI/DRC (наприклад, затримки між часом, коли SINR виміряний, і часом, коли він ефективний в планувальникові трафіку для точки доступу). Наприклад, якщо стільники переносять велику кількість трафіку VoIP, проміжок часу може бути встановлений відповідним періодичності пакетів VoIP. У деяких випадках може бути доречний період в діапазоні 50-100 мс. У деяких варіантах здійснення параметр "період" може бути заданий на основі числа терміналів доступу, що обслуговуються. 96213 24 Як представлено етапом 504, в деяких випадках мережний вузол 114 може указати особливі значення зсуву фаз для використання особливими точками доступу. Наприклад, мережний вузол 114 може визначити величину перешкоди, яка може сприйматися даною точкою доступу, коли вона використовує різні значення зсуву фаз (наприклад, на основі звітів з CQI, прийнятих для кожного ТТІ). Потім зсув фаз, пов'язаний з найменшим рівнем перешкод в цій точці доступу, можна призначити цій точці доступу. Мережний вузол 114 може також визначити значення зсуву фаз для сусідніх вузлів таким чином, щоб зменшити перешкоди між вузлами. Конкретний приклад: мережний вузол 114 може визначити, що передача точкою 106 доступу по низхідній лінії зв'язку може створити перешкоди прийому на терміналі доступу, пов'язаному з точкою 104 доступу. Це можна визначити, наприклад, на основі інформації, що стосується перешкод на низхідній лінії зв'язку, яку мережний вузол 114 може одержати розглянутим вище чином. Мережний вузол 114 може потім визначити різні значення зсуву фаз (наприклад, розузгодження фаз на 180 градусів) для точок 104 і 106 доступу. Як представлено етапом 506, мережний вузол 114 потім відправляє інформацію про профіль потужності, задану ним для однієї або декількох точок доступу. У цьому випадку мережний вузол 114 може відправити кожній точці доступу позначення, що залежить від вузла, або мережний вузол 114 може відправити загальне позначення всім точкам доступу в наборі точок доступу. Як представлено етапами 508 і 510, точка 104 доступу (наприклад, компонент 344 керування профілями контролера 322 перешкод) визначає параметри профілю потужності передачі, які вона буде використовувати для зв'язку по низхідній лінії зв'язку. У випадку якщо мережний вузол 114 визначив всі параметри профілю потужності передачі, які повинна використовувати точка 104 доступу, то точка 104 доступу може просто використовувати цей параметр. У деяких випадках точка 104 доступу може вибрати параметр (наприклад, зсув фаз) випадковим чином. Якщо не всі параметри були позначені мережним вузлом 114 або вибрані випадковим чином, точка 104 доступу може визначити значення зсуву фаз, яке потрібно використовувати, способом, аналогічним розглянутому вище. У типовому випадку точка доступу може реалізовувати алгоритм стеження для динамічного визначення значення зсуву фаз для використання спільно з параметрами профілю потужності передачі, мінімуму, максимуму і періоду, які точка 104 доступу прийняла від мережного вузла 114. У деяких випадках точка 104 доступу може вибрати значення зсуву фаз, яке пов'язане з найбільш слабкими перешкодами. У такому випадку точка 104 доступу може визначити значення зсуву фаз, яке потрібно використовувати, способом, аналогічним розглянутому вище. Наприклад, на етапі 508 точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання, CQI, DRC) від термінала 110 доступу, і (або) точка 104 25 доступу може відстежувати лінію зв'язку для визначення перешкод на лінії зв'язку. Як приклад останнього випадку: коли точка 104 доступу не зайнята, вона може відстежувати перешкоди (навантаження) ззовні стільника на низхідній лінії зв'язку. Таким чином, на етапі 510 точка 104 доступу може вибрати значення зсуву фаз, яке забезпечує мінімальні перешкоди ззовні стільника. У деяких випадках точка 104 доступу може діяти спільно з однією або декількома іншими точками доступу для визначення значення зсуву фаз. Наприклад, точка 104 доступу і точка 106 доступу можуть домовитися використовувати різні (наприклад, неспівпадаючі по фазі) значення зсуву фаз. У такому випадку операції етапу 508 можуть не виконуватися. Як представлено етапом 512, точка доступу здійснює передачу по низхідній лінії зв'язку на основі поточного профілю потужності передачі. Таким чином, потужність передачі може мінятися згодом таким чином, щоб вона могла зменшувати створення перешкод з сусідніми вузлами. Описані вище параметри профілю потужності передачі (наприклад, параметри максимуму, мінімуму і періоду, задані мережним вузлом 114) можуть настроюватися в залежності від часу. Наприклад, описана вище інформація може збиратися на повторюваній основі, і параметри можуть настроюватися відповідним чином (наприклад, з гістерезисом і (або) з повільною фільтрацією, при бажанні). Таким чином, можна регулювати потужність передачі терміналів доступу в системі таким чином, який враховує поточні умови перешкод в системі. Наприклад, при зростанні перешкод на даному вузлі (наприклад, визначеному по звітах об CQI) можна зменшити параметр максимальної потужності. У спрощеному випадку для кожної точки_і доступу максимум_і встановлюється рівним минимуму_і. Мережний вузол 114 може потім спробувати встановити ці значення, щоб забезпечити однакові (або по суті однакові) середні CQI в кожному стільнику, що може бути забезпечено за допомогою вимірювання відношення Ес_і, j/Io кожного терминалa_j доступу від кожної точки_і доступу. Далі з посиланням на Фіг. 7 і 8 приводиться більш докладний опис операцій, що стосуються використання змінного ослаблення прийому (наприклад, ослаблення на висхідній лінії зв'язку) у часі для ослаблення перешкод. У деяких аспектах ця схема включає в себе задавання профілю ослаблення прийому, такого як профіль 802, наведений на Фіг. 8, який задає різні рівні ослаблення у часі. Такий профіль може мати різний вигляд і задаватися різними способами. Наприклад, в деяких випадках профіль може містити набір значень, які визначають ослаблення прийому для різних моментів часу. У деяких випадках профіль може задаватися рівнянням (наприклад, синусоїдою). Як показано на Фіг. 8, для профілю можуть бути задані максимальне значення (МАХ), мінімальне значення (MIN) і період 804. Як більш детально описано нижче, в деяких аспектах часткове повторне використання на основі ослаблення прийому може забезпечуватися 96213 26 за рахунок використання профілю ослаблення прийому. Наприклад, сусідні точки доступу можуть використовувати той же профіль (або подібний профіль), але використовувати його на основі інших фаз профілю. Наприклад, перша точка доступу може здійснювати прийом згідно з профілем, наведеним на Фіг. 8, а друга точка доступу здійснює прийом з використанням того ж профілю, зміщеного на 180 градусів. Таким чином, коли перша точка доступу здійснює прийом з максимальним ослабленням, друга точка доступу може здійснювати прийом з мінімальним ослабленням. Як представлено етапом 702 на Фіг. 7, мережний вузол 114 (наприклад, компонент 342 профілю з контролера 320 перешкод) задає інформацію про профіль ослаблення прийому, що використовується для бездротового прийому (наприклад, по висхідній лінії зв'язку). Ця інформація може включати в себе, наприклад, параметри, такі як профіль ослаблення прийому, початкові максимальне і мінімальне значення і початкове значення періоду. У деяких випадках один або декілька з цих параметрів можуть бути задані попередньо або визначені випадковим чином, визначені або безладно визначені. Однак, як правило, ці параметри вибираються таким чином, щоб більш ефективно ослабляти перешкоди між вузлами в системі. Визначення цієї інформації може бути основане на різних критеріях, таких як, наприклад, один або декілька звітів про вимірювання від одного або декількох терміналів доступу, один або декілька звітів від однієї або декількох точок доступу відносно звітів об CQI, одержану від одного або декількох пов'язаних терміналів доступу, число активних терміналів доступу і середній трафік по висхідній лінії зв'язку на кожній точці доступу (наприклад, в кожному стільнику). Конкретний приклад: задавання параметра профілю ослаблення прийому може бути основане на тому, яким чином розміщені в системі точки доступу (наприклад, загальне число точок доступу, щільність точок доступу в даній галузі, відносна близькість точок доступу і так далі). У цьому випадку, якщо є велике число вузлів, які знаходяться близько один від одного, параметри можуть задаватися таким чином, щоб сусідні вузли могли з меншою імовірністю одночасно здійснювати прийом з високим рівнем ослаблення. Наприклад, профіль ослаблення прийому може мати таку форму, щоб дана точка доступу могла здійснювати прийом при ослабленні, рівному або близькому мінімальному, протягом відносно короткого проміжку часу. Таким чином, профіль ослаблення прийому може забезпечити належну ізоляцію, коли різними вузлами в системі використовується велике число значень фази (наприклад, 60 градусів, 120 градусів і т.д.) в поєднанні з профілем ослаблення прийому. Навпаки, якщо є невелике число вузлів в системі, параметри можуть бути задані таким чином, щоб поліпшити характеристики зв'язку (наприклад, пропускну здатність). Наприклад, профіль ослаблення прийому може мати таку форму, щоб дана точка доступу могла здійснювати прийом при рівні ослаблення, рівному або близь 27 кому максимальному, протягом більш тривалого проміжку часу. Крім того, можуть бути забезпечені різні рівні ізоляції між сусідніми точками доступу (наприклад, стільники) шляхом настройки величин мінімального і максимального параметрів. Наприклад, більше відношення max/min забезпечує кращу ізоляцію за рахунок більш тривалих проміжків часу, при яких термінал доступу здійснює прийом на більш низькому рівні ослаблення. Параметр профілю ослаблення прийому може бути заданий на основі трафіку (наприклад, навантаження по трафіку, типу трафіку, вимог до якості обслуговування трафіку), що обробляється точками доступу. Наприклад, деякі типи трафіку можуть бути більш чутливими до перешкод в порівнянні з іншими типами трафіку. У такому випадку може використовуватися параметр (наприклад, профіль ослаблення прийому, або відношення max/min), який забезпечує більш сильну ізоляцію, (наприклад, розглянутий вище). Крім того, деякі типи трафіку можуть мати більш суворі вимоги до пропускної здатності (але бути менш чутливими до перешкод), а тому можна використовувати профіль ослаблення прийому, який дозволяє здійснювати передачі при більш високих рівнях ослаблення (наприклад, як розглянуто вище). У деяких випадках мережний вузол 114 може визначити параметри профілю ослаблення прийому на основі прийнятої інформації, що стосується перешкод (наприклад, інформації зворотного зв'язку від однієї або декількох точок доступу і (або) терміналів доступу в системі, як указано вище у відношенні Фіг. 2). Наприклад, число точок доступу, що сприймаються даним терміналом доступу, і відносна близькість точок доступу до термінала доступу можуть бути визначені на основі звітів про вимірювання, прийнятих від термінала доступу. Таким чином, мережний вузол 114 може визначити, чи можуть передачі в даному стільнику (наприклад, пов'язаної з обмеженою точкою доступу) створювати перешкоди сусідньому стільнику, і відповідним чином настроювати параметри профілю ослаблення. Мережний вузол 114 також може визначити ці параметри на основі інформації про перешкоди, прийнятої від однієї або декількох точок доступу (наприклад, як показано на Фіг. 2). У деяких варіантах здійснення параметр періоду може бути визначений на основі компромісу між чутливістю даних додатку (наприклад, VoIP) до будь-яких затримок і фільтрацією/затримкою каналу керування низхідної лінії зв'язку (наприклад, CQI/DRC, канал ACK і т.д.), як указано вище. Як представлено етапом 704, в деяких випадках мережний вузол 114 може указати особливі значення зсуву фаз і (або) інші вказані вище параметри для використання їх визначеними точками доступу. Наприклад, мережний вузол 114 може визначати величину перешкод, яка може сприйматися даною точкою доступу при використанні різних значень зсуву фаз. Зсув фаз, пов'язаний з найменшим рівнем перешкод в цій точці доступу, може тоді бути призначений цій точці доступу. Мережний вузол 114 також може означати значення зсуву фаз для сусідніх вузлів таким чи 96213 28 ном, щоб зменшувати перешкоди між вузлами. Конкретний приклад: мережний вузол 114 може визначити, що передача по висхідній лінії зв'язку, здійснювана терміналом 112 доступу, може створювати перешкоди прийому в точці 104 доступу. Це можна визначити, наприклад, на основі інформації, що стосується перешкод на висхідній лінії зв'язку, яку мережний вузол 114 може одержати, як указано в даній заявці. Мережний вузол 114 може потім визначити різні значення зсуву фаз (наприклад, розузгодження фаз в 180 градусів) для точок 104 і 106 доступу. Як представлено етапом 706, мережний вузол 114 потім відправляє інформацію про профіль ослаблення, яку він задав для однієї або декількох точок доступу. У цьому випадку мережний вузол 114 може відправити специфічне для вузла позначення кожній точці доступу, або мережний вузол 114 може відправити загальне позначення всім точкам доступу в наборі точок доступу. Як представлено етапами 708 і 710, точка 104 доступу (наприклад, компонент 344 профілю в контролері 322 перешкод) визначає параметри профілю ослаблення прийому, які вона буде використовувати для зв'язку по висхідній лінії зв'язку. У випадку якщо мережний вузол 114 визначив всі параметри профілю ослаблення прийому, що використовуються точкою 104 доступу, то точка 104 доступу може просто використовувати ці параметри. У деяких випадках точка 104 доступу може вибирати параметр (наприклад, зсув фаз) випадковим чином. Якщо не всі параметри були позначені мережним вузлом 114 або вибрані випадковим чином, точка 104 доступу може визначити, які параметри використовувати на основі відповідних критеріїв. У типовому випадку точка доступу може реалізувати алгоритм стеження для динамічного визначення значення зсуву фаз, щоб використовувати його спільно з параметрами профілю ослаблення прийому, мінімуму, максимуму і періоду, які точка 104 доступу прийняла від мережного вузла 114. У деяких випадках точка 104 доступу може вибрати значення зсуву фаз, яке пов'язане з найменшими перешкодами. У цьому випадку точка 104 доступу може визначити зсув фаз, який потрібно використовувати, аналогічно тому, як указано вище. Наприклад, на етапі 708 точка 104 доступу може прийняти інформацію (наприклад, звіти про вимірювання) від термінала 110 доступу, і (або) точка 104 доступу може відстежувати лінію зв'язку для визначення перешкод на цій лінії зв'язку. Як приклад останнього випадку: коли точка 104 доступу незайнята, вона може відстежувати перешкоди, що йдуть ззовні стільника, на висхідній лінії зв'язку. Таким чином, на етапі 710 точка 104 доступу може вибрати значення зсуву фаз, яке забезпечує мінімальні перешкоди, що йдуть ззовні стільника. У деяких випадках точка 104 доступу може діяти спільно з однією або декількома іншими точками доступу для визначення значення зсуву фаз. Наприклад, точка 104 доступу і точка 106 доступу можуть домовитися використовувати різні (наприклад, неспівпадаючі по фазі) значення зсуву фаз. 29 У такому випадку операції етапу 708 можуть не виконуватися. Як представлено етапом 712, точка доступу здійснює прийом по висхідній лінії зв'язку на основі поточного профілю ослаблення прийому (наприклад, шляхом застосування профілю ослаблення до сигналів, що приймаються). Таким чином, ослаблення прийому може мінятися згодом таким чином, щоб зменшувати перешкоди від сусідніх вузлів. Описані вище параметри профілю ослаблення прийому (наприклад, параметри максимуму, мінімуму і періоду, задані мережним вузлом 114) можуть регулюватися (настроюватися) з течією часу. Наприклад, збір описаної вище інформації може здійснюватися на повторюваній основі, і параметри можуть відповідним чином настроюватися (наприклад, при допомозі гістерезису і (або) повільній фільтрації, при бажанні). Таким чином, ослаблення прийому терміналів доступу в системі можна регулювати з урахуванням поточних умов перешкод в системі. Наприклад, ослаблення (наприклад, максимальне ослаблення) можна збільшити, коли зростає рівень потужності сигналу, що приймається в одній або декількох точках доступу. У спрощеному випадку максимум_і встановлюється рівним минимуму_і для кожної точки доступа_і і регулюється аналогічно тому, як описане вище. На Фіг. 9 і 10 наведений докладний опис операцій, що стосуються застосування схеми часткового повторного використання, що застосовує вибіркову передачу (наприклад, проколювання) на висхідній або низхідній лінії зв'язку. Як указано вище, система може здійснювати передачу в одному або декількох заданих часових інтервалах, які в різних варіантах здійснення можуть відноситися або називатися кадром, підкадром, інтервалом, часовим інтервалом передачі ("ТТI"), чергуванням HARQ і так далі. У деяких аспектах схема часткового повторного використання може включати в себе конфігурування сусідніх вузлів (наприклад, точок доступу і (або) терміналів доступу) таким чином, щоб вони стримувалися від передачі під час частини одного або декількох часових інтервалів. Наприклад, перша точка доступу може здійснювати передачу в першій частині часового інтервалу (наприклад, під час частини або цілого підкадру), а друга точка доступу здійснює передачу у другій частині часового інтервалу (наприклад, під час іншої частини підкадру або повністю в іншому підкадрі). У результаті можна зменшити перешкоди, які в іншому випадку могли виникнути між вузлами. У деяких аспектах визначення того, чи стримається вузол від передачі в даній частині часового інтервалу, може включати в себе визначення величини перешкод на різних частинах часового інтервалу. Наприклад, вузол може стримуватися від передачі на тих частинах часового інтервалу, які пов'язані з більш сильними перешкодами. Якщо спочатку звернутися до Фіг. 9, то, як представлено етапом 902, мережний вузол 114 (наприклад, компонент 346 керування часовими інтервалами контролера 320 перешкод) або якийнебудь інший модуль може визначити, як розділи 96213 30 ти на частині даний часової інтервал передачі або набір інтервалів передачі, щоб різні вузли могли вибірково стримуватися від передачі в одному або декількох з цих частин часових інтервалів. Це може включати в себе, наприклад, визначення параметрів, таких як структура кожної частини часового інтервалу, число частин часового інтервалу, розмір кожної частини часового інтервалу і місцезнаходження кожної частини часового інтервалу. Тут повинно бути зрозуміло, що дана частина часового інтервалу може бути задана як така, що включає в себе підчастини, які не прилягають у часі, або може бути задана у вигляді одного безперервного проміжку часу. У деяких випадках ці параметри часового інтервалу можуть бути попередньо задані для системи. У деяких аспектах параметри частин часового інтервалу задані таким чином, щоб зменшити перешкоди в системі. З цією метою частини часового інтервалу можуть задаватися на основі розподілу вузлів в системі (наприклад, загальне число точок доступу, щільність точок доступу в межах даної області, відносна близькість точок доступу і т.д.). У цьому випадку, якщо є велике число вузлів, розміщених в даній галузі, то може бути задане більше частин часового інтервалу (наприклад, можливо також частин меншого розміру), і (або) можна забезпечити великі проміжки між частинами часового проміжку. Тим самим сусідні вузли можуть з меншою імовірністю використовувати одну і ту ж частину часового інтервалу (або створювати перешкоди сусідньої частини часового інтервалу), і будь-які потенційно створюючі перешкоди вузли можуть бути сконфігуровані таким чином, щоб не здійснювати передачу в більшій частці часового інтервалу або набору часових інтервалів. Навпаки, якщо є менше число вузлів в системі, то може бути задане менше частин часового інтервалу (наприклад, можливо також великі частини неповний меншими) для поліпшення ефективності зв'язку (наприклад, пропускної здатності). Частини часового інтервалу можуть бути задані на основі трафіку (наприклад, навантаження по трафіку, типу трафіку, вимог до якості обслуговування трафіку), що обробляється точками доступу. Наприклад, деякі типи трафіку можуть бути більш чутливі до перешкод в порівнянні з іншими типами трафіку. У такому випадку може бути задано більше частин часового інтервалу, і (або) можуть бути передбачені великі проміжки між частинами часового інтервалу. Крім того, деякі типи трафіку можуть мати більш суворі вимоги до пропускної здатності (але менш чутливі до перешкод), внаслідок чого можуть бути задані більш широкі частини часового інтервалу. Частини часового інтервалу можна також задавати на основі перешкод, що є в системі. Наприклад, при великих величинах перешкод в системі можна задати більше частин часового інтервалу, і (або) можуть бути передбачені великі проміжки між частинами часового інтервалу. Таким чином, операції етапу 902 можуть бути основані на інформації зворотного зв'язку, пов'язаній з перешкодами, від однієї або декількох точок доступу і (або) терміналів доступу в системі 31 (наприклад, як указано вище). Наприклад, звіти про вимірювання від терміналів доступу і (або) звіти від вузлів доступу можна використовувати для визначення того, в якій мірі вузли в системі можуть створювати перешкоди один одному. Як представлено етапом 904, в деяких випадках мережний вузол 114 може указати особливі частини часового інтервалу, призначені для використання особливими вузлами. У деяких випадках частини часового інтервалу можуть призначатися випадковим чином. Однак, як правило, частини часового інтервалу можна вибиратив спробі зменшити перешкоди між вузлами в системі. У деяких аспектах визначення того, яку частину часового інтервалу повинен використовувати даний вузол, може бути аналогічно описаним вище операціям етапу 902. Наприклад, мережний вузол 114 може визначити величину перешкод, пов'язаних з цими частинами часового інтервалу. Для низхідної лінії зв'язку точку доступу можна спочатку сконфігурувати для використання першої частини часового інтервалу. Потім можна визначити перешкоди, пов'язані з використанням першої частини часового інтервалу (наприклад, на основі звітів об CQI, зібрану за проміжок часу). Точка доступу може потім бути сконфігурована для використання другої частини часового інтервалу. Потім можна визначити перешкоди, пов'язані з використанням другої частини часового інтервалу (наприклад, на основі звітів об CQI, зібрану за проміжок часу). Контролер мережі може тоді призначити точці доступу частину часового інтервалу, пов'язану з найбільш слабкими перешкодами. Для висхідної лінії зв'язку термінал доступу може бути сконфігурований для первинного використання першої частини часового інтервалу. Перешкоди, пов'язані з використанням цієї частини часового інтервалу, можна визначити, наприклад, непрямим чином на основі значень потужності передачі (наприклад, автоматично встановлених командами регулювання потужності від відповідної точки доступу), що використовуються при передачі по висхідній лінії зв'язку протягом певного проміжку часу. Потім термінал доступу може бути сконфігурований для використання другої частини часового інтервалу. Потім можна визначити перешкоди, пов'язані з використанням другої частини часового інтервалу (наприклад, так, як указано вище). Мережний вузол 114 може потім призначити частину часового інтервалу, пов'язану з найменшими перешкодами (наприклад, по вказівці найменшої потужності передачі по низхідній лини зв'язку), цьому терміналу доступу і пов'язаній з ним точці доступу. Мережний вузол 114 може також визначити частини часового інтервалу сусіднім вузлам таким чином, щоб зменшити перешкоди між вузлами. Конкретний приклад: мережний вузол 114 може визначити, що передача, що виконується точкою 106 доступу по низхідній лінії зв'язку, може створити перешкоди прийому на терміналі доступу, пов'язаному з точкою 104 доступу. Це можна визначити, наприклад, на основі інформації, що стосується перешкод на низхідній лінії зв'язку, яку мережний вузол 114 може одержати способом, 96213 32 вказаним в даній заявці. Для зменшення таких потенційних перешкод мережний вузол 114 може призначити різні частини часового інтервалу точкам 104 і 106 доступу. Як представлено етапом 906, мережний вузол 114 може визначити зміщення часового узгодження однієї або декількох точок доступу для синхронізації часового узгодження часового інтервалу точок доступу. Такої синхронізації можна досягнути, наприклад, за допомогою настройки, такої як Tau-DPCH (де DPCH означає виділений фізичний канал), або деякої іншої відповідної схеми синхронізації. Як представлено етапом 908, потім мережний вузол 114 відправляє параметри частин часового інтервалу, які він задав для однієї або декількох точок доступу. Наприклад, мережний вузол 114 може відправити специфічне для вузла позначення в кожну точку доступу, або мережний вузол 114 може відправити загальне позначення всім точкам доступу в наборі точок доступу. Мережний вузол 114 також може відправити точкам доступу одну або декілька індикацій зміщення часового узгодження для використання при операціях синхронізації. Блок-схема на Фіг. 10 описує операції, які може виконувати точка доступу відносно операцій на низхідній лінії зв'язку або термінал доступу відносно операцій на висхідній лінії зв'язку. Розглянемо спочатку випадок низхідної лінії зв'язку. Як представлено етапом 1002, точка 104 доступу (наприклад, компонент 348 керування часовими інтервалами контролера 322 перешкод) визначає частину часового інтервалу, яку вона буде використовувати для зв'язку по низхідній лінії зв'язку. У випадку якщо мережний вузол 114 визначив частину часового інтервалу, що підлягає використанню точкою 104 доступу, точка 104 доступу може просто використовувати ці частини часового інтервалу. У деяких випадках точка 104 доступу може випадковим чином вибрати, яку частину часового інтервалу використовувати. Якщо частина часового інтервалу не була позначена мережним вузлом 114 або не була вибрана випадковим чином, точка 104 доступу може на основі відповідних критеріїв визначити частину часового інтервалу, що підлягає використанню. У деяких аспектах точка 104 доступу може вибрати частину часового інтервалу, пов'язану з найбільш слабкими перешкодами. У цьому випадку точка 104 доступу може визначити частину часового інтервалу, що підлягає використанню, аналогічно тому, як було описано на етапі 904 (наприклад, шляхом використання різних частин в різні проміжки часу і відстеження CQI або якого-небудь іншого параметра протягом кожного проміжку часу). У деяких випадках точка 104 доступу може діяти спільно з одним або декількома іншими точками доступу, щоб визначити, яка частина часового інтервалу підлягає використанню. Наприклад, точка 104 доступу і точка 106 доступу можуть домовитися використовувати різні (наприклад, що взаємно виключають) частини часового інтервалу. Як представлено етапом 1004, точка 104 доступу може визначити зміщення часового узго 33 дження для використання для зв'язку по низхідній лінії зв'язку. Наприклад, точка 104 доступу може безперервно відстежувати лінію зв'язку протягом проміжку часу, щоб приблизно визначити, коли сусідній вузол починає і закінчує свої передачі. Таким чином, точка 104 доступу може визначити (наприклад, оцінити) часове узгодження частини часового інтервалу для сусіднього вузла. Точка доступу може потім синхронізувати часове узгодження частини часового інтервалу для її низхідної лінії зв'язку. У деяких аспектах це може включати в себе визначення параметра Tau-DPCH. Як представлено етапом 1006, точка 104 доступу може відправляти повідомлення (наприклад, включаючу інформацію про зміщення часового узгодження) пов'язаному з нею терміналу доступу, щоб повідомити терміналу доступу, які частини часового інтервалу повинні використовуватися для низхідної лінії зв'язку. Таким чином, точка 104 доступу може планувати передачі по низхідній лінії зв'язку на найкращих з частинах часового інтервалу, що є (етап 1008). Якщо звернутися до сценарію для висхідної лінії зв'язку, представленого етапом 1002, то термінал 104 доступу (наприклад, контролер 324 перешкод) визначає частини часового інтервалу, які він буде використовувати для зв'язку по висхідній лінії зв'язку. У випадку якщо мережний вузол 114 визначив частини часового інтервалу, що підлягають використанню терміналом 110 доступу, термінал 110 доступу може просто використовувати ці частини часового інтервалу. У деяких випадках термінал 110 доступу може вибрати підлягаючу використанню частину часового інтервалу випадковим чином. Якщо частини часового інтервалу не позначені мережним вузлом 114 або не були вибрані випадковим чином, термінал 110 доступу може визначити частину часового інтервалу, що підлягає використанню, на основі відповідних критеріїв. У деяких аспектах термінал 110 доступу може вибрати частину часового інтервалу, пов'язану з найбільш слабкими перешкодами (наприклад, з самої низькою потужністю передачі). У цьому випадку термінал 110 доступу може визначити частину часового інтервалу, що підлягає використанню, аналогічно тому, як указано вище на етапі 904, або це може статися автоматично завдяки операціям дій по регулюванню потужності точки 104 доступу. У деяких випадках точка 104 доступу може відстежувати перешкоди на висхідній лінії зв'язку при випробуваннях частин часового інтервалу (наприклад, випробування для визначення, яка частина часового інтервалу має найслабші перешкоди). У таких випадках точка 104 доступу може указати терміналу 110 доступу використовувати певні частини інтервалу доступу під час певної фази випробування на перешкоди. У альтернативному варіанті термінал 110 доступу може повідомити точці 104 доступу, які частини інтервалу доступу використовуються для даної фази випробування. У деяких випадках точка 104 доступу може діяти спільно з однією або декількома іншими точками доступу для визначення підлягаючої викори 96213 34 станню частини часового інтервалу на висхідній лінії зв'язку. Наприклад, точка 104 доступу і точка 106 доступу можуть домовитися використовувати різні частини часового інтервалу (наприклад, взаємовиключні). У такому випадку точка 104 доступу може спрямувати цю інформацію терміналу 110 доступу. Як представлено етапом 1004, термінал 110 доступу може визначити зміщення часового узгодження, що підлягає використанню для зв'язку по висхідній або низхідній лінії зв'язку. Наприклад, термінал 110 доступу може безперервно відстежувати лінію зв'язку протягом деякого проміжку часу, щоб приблизно визначити, коли сусідній вузол починає і закінчує свої передачі. Таким чином, термінал 110 доступу може визначити (наприклад, оцінити) часове узгодження частини часового інтервалу сусіднього вузла. У альтернативному варіанті термінал 110 доступу може прийняти інформацію про зміщення часового узгодження від точки 104 доступу (наприклад, параметр Tau-DPCH). У будь-якому випадку термінал 110 доступу може потім синхронізувати з цим часом часове узгодження частини часового інтервалу своєї висхідної лінії зв'язку. Як представлено етапом 1006, термінал 110 доступу може відправити повідомлення точці 104 доступу, щоб повідомити точці 104 доступу, які частини часового інтервалу підлягають використанню для висхідної лінії зв'язку. Таким чином, термінал 110 доступу може планувати передачі даних по висхідній лінії зв'язку на переважних частинах часового інтервалу, що є (етап 1008). Вищезазначені операції можуть виконуватися на регулярній (повторюваній) основі в спробі постійно надавати вузлам в системі найбільш переважні частини часового інтервалу. У деяких випадках може бути прийняте рішення не здійснювати передачу на час певних пілотних бітів для забезпечення більш точної оцінки SNR (наприклад, для EV-DO). У деяких випадках може бути прийняте рішення не здійснювати передачу під час певних службових каналів для забезпечення кращої ізоляції (наприклад, для HSPA). Крім того, на терміналах доступу можуть бути передбачені заходи для обліку вимірювань більш слабких сигналів, які можуть сприйматися від точок доступу, що використовують вищенаведену схему. На Фіг. 11 і 12 більш детально описані операції, що стосуються застосування схеми часткового повторного використання, що використовує спектральні маски на висхідній або низхідній лінії зв'язку. У деяких аспектах така схема може включати в себе конфігурування сусідніх вузлів (наприклад, точок доступу і (або) терміналів доступу), щоб використовувати при передачі різні спектральні маски. У цьому випадку замість того, щоб використовувати весь доступний спектр частот з незмінною потужністю, кожний вузол може використовувати спектральну маску для створення нерівномірної спектральної щільності потужності. Наприклад, перша точка доступу може здійснювати передачу з використанням спектральної маски, пов'язаної з першим набором спектральних компонентів (наприклад, з першим піднабором виділеного спектра 35 частот), а друга точка доступу здійснює передачу з використанням іншої спектральної маски, пов'язаної з другим набором спектральних компонентів (наприклад, з другою підмножиною виділеного спектра частот). У результаті можна зменшити перешкоди, які в іншому випадку могли виникнути між вузлами. У деяких аспектах визначення того, чи буде вузол використовувати дану спектральну маску, може включати в себе визначення величини перешкод, що сприймаються при використанні різних спектральних масок. Наприклад, вузол може вибрати для використання спектральну маску, яка пов'язана з більш слабкими перешкодами. У цьому випадку потрібно розуміти, що дана спектральна маска може бути задана таким чином, що вона включає в себе спектральні компоненти, які не складають безперервну смугу частот або можуть бути задані у вигляді єдиного безперервного діапазону частот. Крім того, спектральна маска може включати в себе позитивну маску (наприклад, задаючу частотні компоненти, що використовуються) або негативну маску (наприклад, задаючу невживані частотні компоненти). Якщо звернутися спочатку до Фіг. 11, то, як представлено етапом 1102, мережний вузол 114 (наприклад, компонент 350 керування спектральними масками контролера 320 перешкод) може приймати інформацію, яка показує перешкоди, пов'язані з різними спектральними компонентами спектра частот, виділеного для передачі по висхідній або низхідній лінії зв'язку. Операції етапу 1102 можуть, таким чином, бути основані на інформації зворотного зв'язку, що стосується перешкод від однієї або декількох точок доступу і (або) терміналів доступу в системі (наприклад, як указано вище). Наприклад, звіти про вимірювання від термінала доступу і (або) звіти від вузлів доступу можна використовувати для визначення того, в якій мірі вузли в системі можуть створювати перешкоди один одному при використанні даної спектральної маски. Як представлено етапом 1104, в деяких випадках мережний вузол 114 може указати особливі спектральні маски, що підлягають використанню особливими вузлами. У деяких випадках спектральні маски можуть призначатися випадковим чином. Однак, як правило, спектральні маски можна вибрати в спробі більш ефективно зменшити перешкоди між вузлами в системі. Наприклад, для низхідної лінії зв'язку точка доступу може спочатку бути сконфігурована для використання при передачі першої спектральної маски (наприклад, заданого фільтра з певними спектральними характеристиками). Ця спектральна маска може бути обмежена, наприклад, по суті першою половиною виділеного спектра (наприклад, спектральна маска має по суті спектральну щільність повної потужності для половини спектра і спектральну щільність значно зниженої потужності для іншої половини спектра). Потім можна визначити перешкоди, пов'язані з використанням цієї спектральної маски (наприклад, на основі звітів об CQI, зібрану за деякий проміжок часу). Точка доступу може потім бути сконфігурована для викорис 96213 36 тання другої спектральної маски (наприклад, яка обмежена по суті другою половиною виділеного спектра). Потім можна визначити перешкоди, пов'язані з використанням другої спектральної маски (наприклад, на основі звітів об CQI, зібрану за деякий проміжок часу). Мережний вузол 114 може потім призначити точці доступу спектральну маску, пов'язану з найбільш слабкими перешкодами. Для висхідної лінії зв'язку термінал доступу може спочатку бути сконфігурований для використання при передачі першої спектральної маски. Потім можна визначити перешкоди, пов'язані з використанням цієї спектральної маски (наприклад, на основі перешкод на висхідній лінії зв'язку, виміряних пов'язаним терміналом доступу). Термінал доступу може потім бути сконфігурований для використання другої спектральної маски, і визначаються перешкоди, пов'язані з використанням другої спектральної маски. Мережний вузол 114 може потім призначити терміналу доступу спектральну маску, пов'язану з найбільш слабкими перешкодами. Мережний вузол 114 може також позначати спектральні маски сусіднім вузлам таким чином, щоб зменшити перешкоди між вузлами. Конкретний приклад: мережний вузол 114 може визначити, що передача по низхідній лінії зв'язку, здійснювана точкою 106 доступу, може створювати перешкоди прийому на терміналі доступу, пов'язаному з точкою 104 доступу. Наприклад, це може бути визначене на основі інформації, що стосується перешкод на низхідній лінії зв'язку, яку мережний вузол 114 може одержати розглянутим вище чином. Щоб зменшити такі потенційні перешкоди, мережний вузол 114 може призначити різні спектральні маски точкам 104 і 106 доступу. Як представлено етапом 1106, мережний вузол 114 потім відправляє ідентифіковані ним спектральні маски відповідній(ним) точці(ам) доступу. У цьому випадку мережний вузол 114 може відправити повідомлення, що залежить від вузла кожної точки доступу, або мережний вузол 114 може відправити загальне повідомлення всім точкам доступу в наборі точок доступу. На Фіг. 12 наведена блок-схема, що описує операції, які можуть виконуватися точкою доступу і пов'язаним з нею терміналом доступу для операцій на висхідній або низхідній лінії зв'язку. Як представлено етапом 1202, точка 104 доступу (наприклад, компонент 352 керування спектральними масками контролера 322 перешкод) визначає спектральну маску, яка буде використовуватися для висхідної або низхідної лінії зв'язку. У випадку якщо мережний вузол 114 визначив підлягаючу використанню спектральну маску, точка 104 доступу може просто використовувати позначену спектральну маску. У деяких випадках точка 104 доступу може вибрати підлягаючу використанню спектральну маску випадковим чином. Якщо спектральна маска не була позначена мережним вузлом 114 або не була вибрана випадковим чином, точка 104 доступу може визначити спектральну маску, що підлягає використанню, на основі відповідних критеріїв. У деяких аспектах точка 104 доступу може вибрати спектральну мас 37 ку, пов'язану з найбільш слабкими перешкодами. Наприклад, точка 104 доступу може визначити підлягаючу використанню спектральну маску аналогічно тому, як вказана вище на етапах 1102 і 1104 (наприклад, за допомогою використання різних спектральних масок в різні проміжки часу і відстеження CQI або якого-небудь іншого пов'язаного з перешкодами параметра протягом кожного проміжку часу). У деяких випадках точка 104 доступу може діяти спільно з однією або декількома іншими точками доступу, щоб визначити спектральну маску, що підлягає використанню. Наприклад, точка 104 доступу і точка 106 доступу можуть домовитися використовувати різні (наприклад, взаємовиключні) спектральні маски. Як представлено етапом 1204, точка 104 доступу відправляє терміналу 110 доступу повідомлення, щоб повідомити терміналу 110 доступу, яка спектральна маска підлягає використанню для висхідної лінії зв'язку (або, як варіант, для низхідної лінії зв'язку). Таким чином, точка 104 доступу може здійснювати передачу на низхідній лінії зв'язку з використанням переважного спектра, що є, і (або) термінал 110 доступу може здійснювати передачу на висхідній лінії зв'язку з використанням переважного спектра, що є (етап 1206). У цьому випадку еквалайзер на приймальному вузлі (наприклад, на терміналі доступу для низхідної лінії зв'язку) може ослабити ефект спектральної маски (особливо, якщо відсутнє завантаження від сусіднього стільника). Крім того, в деяких випадках еквалайзер (вирівнювач) може бути адаптивним і враховувати конкретну спектральну маску, що застосовується на передавальному вузлі (наприклад, на точці доступу для низхідної лінії зв'язку). Вищезазначені операції можуть виконуватися на повторюваній основі в спробі постійно забезпечувати найкращі спектральні маски для вузлів в системі. Зі посиланням на Фіг. 13 і 14 описуються операції, що стосуються застосування схеми часткового повторного використання для розміщення кодів розширення спектра (наприклад, кодів Уолша або кодів OVSF). У деяких аспектах така схема може включати в себе конфігурування сусідніх вузлів (наприклад, точок доступу) для використання при передачі різних кодів розширення спектра. У цьому випадку замість використання всіх кодів у виділеному наборі кодів розширення спектра кожний вузол може використовувати піднабір кодів розширення спектра. Наприклад, перша точка доступу може здійснювати передачу з використанням першого набору кодів розширення спектра, а друга точка доступу здійснює передачу з використанням другого набору кодів розширення спектра. У результаті можна зменшити перешкоди, які в іншому випадку можуть виникнути. У деяких аспектах визначення того, чи буде вузол використовувати даний код розширення спектра, може включати в себе визначення величини перешкод, що сприймаються при використанні різних кодів розширення спектра. Наприклад, вузол може вибрати використання коду розширен 96213 38 ня спектра, пов'язаного з більш слабкими перешкодами. Якщо спочатку звернутися до Фіг. 13, то, як представлено етапом 1302, мережний вузол 114 (наприклад, компонент 354 керування кодами розширення спектра контролера 320 перешкод) може прийняти інформацію, яка показує перешкоди, пов'язані з різними піднаборами кодів розширення спектра, виділених для передачі по низхідній лінії зв'язку. Таким чином, операції етапу 1302 можуть бути основані на пов'язаній з перешкодами інформації зворотного зв'язку від однієї або декількох точок доступу і (або) терміналів доступу в системі (наприклад, як указано вище). Наприклад, звіти про вимірювання від термінала доступу і (або) повідомлення від вузлів доступу можна використовувати для визначення того, в якій мірі вузли в системі можуть створювати перешкоди один одному при використанні даного коду розширення спектра. Як представлено етапом 1304, в деяких випадках мережний вузол 114 може указати визначені коди розширення спектра, що підлягають використанню визначеними вузлами. У деяких випадках коди розширення спектра можуть бути призначені випадковим чином. Однак, як правило, коди розширення спектра можна вибирати для більш ефективного зменшення перешкод між вузлами в системі. Наприклад, точка доступу може спочатку бути сконфігурована для використання першого набору кодів розширення спектра при передачі по низхідній лінії зв'язку. Потім можна визначити перешкоди, пов'язані з використанням цього набору кодів розширення спектра (наприклад, на основі звітів про CQI, зібрану за деякий проміжок часу). Потім точка доступу може бути сконфігурована для використання другого набору кодів розширення спектра, і визначаються перешкоди, пов'язані з використанням другого набору кодів розширення спектра. Мережний вузол 114 може потім призначити точці доступу коди розширення спектра, пов'язані з найбільш слабкими перешкодами. Мережний вузол 114 також може визначити коди розширення спектра для сусідніх вузлів таким чином, щоб зменшити перешкоди між ними. Конкретний приклад: мережний вузол 114 може визначити, що передача по низхідній лінії зв'язку, здійснювана точкою 104 доступу, може створити перешкоди прийому на терміналі доступу, пов'язаному з точкою 106 доступу. Це можна визначити, наприклад, на основі інформації, що стосується перешкод на низхідній лінії зв'язку, яку мережний вузол 114 може одержати вказаним вище чином. Для зменшення потенційних перешкод мережний вузол 114 може призначити різні коди розширення спектра точкам 104 і 106 доступу. Як представлено етапом 1306, мережний вузол 114 потім відправляє ідентифіковані ним коди розширення спектра відповідній(ним) точці(ам) доступу. У цьому випадку мережний вузол 114 може відправити повідомлення, що залежить від вузла кожній точці доступу, або мережний вузол 114 може відправити загальне повідомлення всім точкам доступу в наборі точок доступу. 39 Як представлено етапом 1308, мережний вузол 114 також може відправляти точці(ам) доступу один або декілька інших наборів кодів розширення спектра. Як більш детально розглянуто нижче, ці набори можуть ідентифікувати коди розширення спектра, які не використовуються даною точкою доступу, і (або) коди розширення спектра, які використовуються якою-небудь іншою точкою доступу. Якщо звернутися до Фіг. 14, то, як представлено етапом 1402, точка 104 доступу (наприклад, компонент 356 керування кодами розширення спектра контролера 322 перешкод) визначає набір кодів розширення спектра, які будуть використовуватися для передачі по низхідній лінії зв'язку. У випадку якщо мережний вузол 114 визначив підлягаючий використанню набір, точка 104 доступу може просто використовувати позначений набір. У деяких випадках точка 104 доступу може використовувати підлягаючий використанню набір кодів розширення спектра випадковим чином. Якщо набір кодів розширення спектра не позначений мережним вузлом 114 або не був вибраний випадковим чином, точка 104 доступу може визначити підлягаючий використанню набір на основі відповідних критеріїв. У деяких аспектах точка 104 доступу може вибрати набір кодів розширення спектра, пов'язаний з найбільш слабкими перешкодами. Наприклад, точка 104 доступу може визначити підлягаючий використанню набір аналогічно тому, як було указано вище на етапах 1302 і 1304 (наприклад, за допомогою використання різних кодів розширення спектра в різних проміжках часу і відстеження CQI або якого-небудь іншого пов'язаного з перешкодами параметра під час кожного проміжку часу). У деяких випадках точка 104 доступу може діяти спільно з однією або декількома іншими точками доступу, щоб визначити підлягаючий використанню набір кодів розширення спектра. Наприклад, точка 104 доступу і точка 106 доступу можуть домовитися використовувати різний (наприклад, взаємовиключний) набір кодів розширення спектра. Як представлено етапом 1404, точка 104 доступу може по вибору синхронізувати своє часове узгодження згодом узгодження однієї або декількох інших точок доступу. Наприклад, шляхом забезпечення вирівнювання елементів сигналу з сусідніми стільниками (наприклад, пов'язаними з іншими обмеженими точками доступу) між точками доступу можуть бути встановлені ортогональні канали за допомогою різних кодів розширення спектра в кожній точці доступу. Таку синхронізацію можна забезпечити, наприклад, за допомогою описаних вище рішень (наприклад, точки доступу можуть включати в себе функціональні можливості GPS). Як представлено етапом 1406, точка 104 доступу може випадковим чином задати коди розширення спектра, що використовуються однією або декількома іншими точками доступу. Така інформація може бути одержана, наприклад, від мережного вузла 114 або безпосередньо від інших вузлів доступу (наприклад, по транзитній лінії зв'язку). 96213 40 Як представлено етапом 1408, точка 104 доступу відправляє повідомлення терміналу 110 доступу, щоб повідомити терміналу 110 доступу код розширення спектра, що підлягає використанню на низхідній лінії зв'язку. Крім того, точка 104 доступу може відправляти інформацію терміналу 110 доступу, яка ідентифікує коди розширення спектра, що не використовуються точкою 104 доступу, і (або) вона ідентифікує коди розширення спектра, що використовуються якою-небудь іншою точкоьо доступу (наприклад, сусідньою точкою доступу). Як представлено етапом 1410, точка 104 доступу здійснює передачу по низхідній лінії зв'язку, використовуючи вибраний набір кодів розширення спектра. Крім того, як представлено етапом 1412, термінал 110 доступу використовує інформацію про коди розширення спектра, відправлену точкою 104 доступу для декодування інформації, що приймається по низхідній лінії зв'язку. У деяких варіантах здійснення термінал 110 доступу може бути виконаний з можливістю використання інформації, що стосується кодів розширення спектра, що не використовуються точкою 104 доступу, для більш ефективного декодування прийнятої інформації. Наприклад, процесор 366 сигналів (наприклад, що володіє здатністю придушення перешкод) може використовувати ці інші коди розширення спектра в спробі подавити в прийнятій інформації будь-які перешкоди, створені сигналами, прийнятими від іншого вузла (наприклад, від точки 106 доступу), які були закодовані, використовуючи ці інші коди розширення спектра. У цьому випадку первинна прийнята інформації обробляється з використанням цих інших кодів розширення спектра для одержання декодований бітів. Потім з декодований бітів генерується сигнал, і цей сигнал віднімається з спочатку прийнятої інформації. Потім результуючий сигнал обробляють з використанням кодів розширення спектра, відправлених точкою 104 доступу, для одержання вихідного сигналу. Переважно, за допомогою таких методів керування перешкодами можна одержати відносно високі рівні придушення перешкод, навіть в тому випадку, коли точка 104 доступу і термінал 110 доступу не синхронізовані за часом. Вищенаведені операції можуть виконуватися на повторюваній основі в спробі безперервно забезпечувати найкращі коди розширення спектра для вузлів в системі. Далі з посиланням на Фіг. 15 і 16 описані операції, що стосуються використання схеми, що стосується регулювання потужності, для зменшення перешкод. Зокрема, ці операції стосуються регулювання потужності передачі термінала доступу для зменшення перешкод, які може створити термінал доступу на висхідній лінії зв'язку на непов'язаній з ним точці доступу (наприклад, яка працює на тій же несучій частоті або сусідній несучій частоті). Як представлено етапом 1502, вузол (наприклад, мережний вузол мережі або точка 104 доступу) приймає сигнали, що стосуються регулювання потужності, які можуть використовуватися для визначення того, яким чином регулювати потужність передачі на висхідній лінії зв'язку термінала 41 110 доступу. У різних сценаріях сигнали можуть прийматися від мережного вузла 114, точки 104 доступу, іншої точки доступу (наприклад, від точки 106 доступу) або від пов'язаного термінала доступу (наприклад, від точок 110 доступу). Така інформація може прийматися різними способами (наприклад, по транзитній лінії зв'язку, по ефірній лінії зв'язку і т.д.). У деяких аспектах ці прийняті сигнали можуть забезпечувати індикацію перешкод на сусідній точці доступу (наприклад, на точці 106 доступу). Наприклад, як указано в даній заявці, термінали доступу, пов'язані з точкою 104 доступу, можуть згенерувати звіти і відправити ці звіти мережному вузлу 114 через точку 104 доступу. Крім того, точки доступу в системі можуть згенерувати індикацію навантаження (наприклад, біт зайнятості або канал відносного дозволеного доступу) і відправити цю інформацію пов'язаному з нею терміналу доступу по низхідній лінії зв'язку. Таким чином, точка 104 доступу може відстежувати низхідну лінію зв'язку для одержання цієї інформації, або точка 104 доступу може одержувати цю інформацію від пов'язаних з нею терміналів доступу, які можуть приймати цю інформацію по низхідній лінії зв'язку. У деяких випадках інформація про перешкоди може бути прийнята від мережного вузла 114 або точки 106 доступу по транзитній лінії зв'язку. Наприклад, точка 106 доступу може повідомити інформацію про своє навантаження (наприклад, про перешкоди) мережному вузлу 114. Мережний вузол 114 може потім розповсюдити цю інформацію по інших точках доступу в системі. Крім того, точки доступу в системі можуть здійснювати зв'язок безпосередньо один з одним, щоб повідомляти свої відповідні стани навантаження. Як представлено етапом 1504, індикація потужності передачі для термінала 110 доступу задається на основі вищезазначених параметрів. Ця індикація може відноситися, наприклад, до максимально допустимого значення потужності, значення миттєвої потужності або до індикації відношення сигналу трафіку до пілотного сигналу (Т2Р). У деяких аспектах значення максимальної потужності передачі для термінала 110 доступу задається за допомогою оцінки перешкод, які термінал 110 доступу може навести в точці 106 доступу. Ці перешкоди можна оцінити, наприклад, на основі інформації про втрати в тракті, що витягується із звітів про вимірювання, прийняті від термінала 110 доступу. Наприклад, термінал 110 доступу може визначити втрати в тракті до точки 106 доступу у втратах в тракті до точки 104 доступу. На основі цієї інформації точка 104 доступу може визначити наведену потужність (наприклад, величину перешкод) в точці 106 доступу на основі інтенсивності сигналу для сигналів, що приймаються точкою 104 доступу від термінала 110 доступу. На основі вищезгаданих вимірювань точка 104 доступу може, таким чином, визначити максимально допустиму потужність передачі для термінала 110 доступу (наприклад, максимальна потужність передачі може бути зменшена на певну величину). 96213 42 У деяких аспектах може бути згенероване значення миттєвої потужності для регулювання поточної потужності передачі термінала доступу. Наприклад, у випадку, якщо величина наведених перешкод більша або дорівнює пороговому значенню, термінал 110 доступу може бути інструктований знизити потужність передачі (наприклад, на конкретну величину або до конкретного значення). У деяких випадках операція регулювання потужності може бути основана на одному або декількох параметрах. Наприклад, якщо точка 104 доступу приймає біт зайнятості від точки 106 доступу, точка 104 доступу може використовувати інформацію із звітів про вимірювання, щоб визначити, чи викликані перешкоди на точці 106 доступу терміналом 110 доступу. Якщо звернутися тепер до Фіг. 16, то в деяких варіантах здійснення індикація потужності передачі, що генерується на етапі 1504, може стосуватися максимального Т2Р на висхідній лінії зв'язку. Крім того, в деяких випадках це значення може бути задане у вигляді функції від SINR на низхідній лінії зв'язку. Лінія 1602 на Фіг. 16 ілюструють один приклад функції, яка зв'язує SINR на низхідній лінії зв'язку з Т2Р на висхідній лінії зв'язку. У цьому випадку застосування Т2Р на висхідній лінії зв'язку може зменшуватися по мірі зменшення SINR. Тим самим можуть бути лімітовані перешкоди на висхідній лінії зв'язку від терміналів доступу на незбалансованій лінії зв'язку. Як показано на Фіг. 16, можна задати мінімальне значення 1604 Т2Р для термінала доступу таким чином, щоб гарантувати певну мінімальну вагу. Крім того, можна задати максимальне значення 1606 Т2Р. У деяких аспектах відношення Т2Р на висхідній лінії зв'язку, виділене кожному терміналу доступу, може бути лімітоване мінімумом запасу по потужності для термінала доступу або функцією на основі SINR на низхідній лінії зв'язку (наприклад, як показано на Фіг. 16). У деяких варіантах здійснення (наприклад, 3GPP) вищезазначені функціональні можливості можуть надаватися планувальником висхідної лінії зв'язку точки доступу, що має доступ до інформації зворотного зв'язку CQI від термінала доступу. Якщо знову звернутися до Фіг. 15, то, як представлено етапом 1506, в деяких варіантах здійснення можна дозволити збільшити поріг перевищення теплового шуму ("RoT") для точки доступу вище звичайного значення для цілей регулювання навантаження. Наприклад, в деяких випадках для порога RoT можна не встановлювати жодного ліміту. У деяких випадках можна дозволити підвищити поріг до значення, лімітованого тільки енергетичним потенціалом висхідної лінії зв'язку або рівнем насичення на точці доступу. Наприклад, верхній поріг RoT можна підвищити в точці 104 доступу до заданого значення, щоб кожний пов'язаний з нею термінал міг працювати при найвищому рівні Т2Р, допустимому його запасом по потужності. Дозволяючи таке підвищення порога RoT, точка доступу може регулювати повну інтенсивність сигналу, що приймається. Це може виявитися корисно в ситуаціях, коли точка доступу випробовує високий рівень перешкод (наприклад, від сусідньо 43 го термінала доступу). Однак за відсутності ліміту порога RoT термінали доступу в сусідніх стільниках можуть почати нарощувати потужність, щоб подолати перешкоди один від одного. Наприклад, ці термінали доступу можуть увійти в насичення при максимальній потужності передачі по висхідній лінії зв'язку (наприклад, 23 дБм) і в результаті можуть викликати значні перешкоди на макроточках доступу. Для недопущення виникнення умов для такого переведення потужностей передачі термінала доступу можна зменшити шляхом підвищення порога RoT. У деяких разах таких умов для переведення потужностей можна уникнути, використовуючи схему регулювання Т2Р на висхідній лінії зв'язку (наприклад, як описано вище у відношенні Фіг. 16). Як представлено етапом 1508, індикацію значення потужності передачі (наприклад, максимальної потужності, миттєвої потужності або Т2Р), обчисленого з використанням одного або декількох з описаних вище методів, можна відправити терміналу 110 доступу для регулювання потужності передачі термінала 110 доступу. Таке повідомлення можна відправити безпосереднім або непрямим чином. Прикладом першого випадку служить явна сигналізація для повідомлення терміналу 110 доступу про нове максимальне значення потужності. Прикладом останнього випадку служить точка 104 доступу, яка може настроювати Т2Р або може пересилати індикацію навантаження від точки 106 доступу (можливо, після деякої зміни) терміналу 110 доступу. Термінал 110 доступу може потім використовувати цей параметр для визначення максимального значення потужності. Якщо звернутися тепер до Фіг. 17, то в деяких варіантах здійснення можна настроювати коефіцієнт ослаблення сигналу для зменшення перешкод. Такий параметр може містити коефіцієнт шуму або ослаблення. Величина такого вирівнювання або ослаблення сигналу може динамічно настроюватися на основі інтенсивності сигналу, виміряного від інших вузлів (наприклад, розглянутим тут способом), або певних сигнальних повідомлень (наприклад, що показують перешкоди), якими обмінюються точки доступу. Таким чином, точка 104 доступу може скомпенсувати перешкоди, викликані сусідніми терміналами доступу. Як представлено етапом 1702, термінал 104 доступу може прийняти сигнали, що стосуються регулювання потужності (наприклад, такі, як розглянуті вище). Як представлено етапами 1704 і 1706, точка 104 доступу може визначити, чи є інтенсивність сигналу, що приймається від пов'язаного з нею термінала доступу і не пов'язаного з нею термінала доступу більшою або рівною пороговому рівню. Якщо не є, точка 104 доступу продовжує відстежувати сигнали, що стосуються регулювання потужності. Якщо є, точка 104 доступу настроює коефіцієнт ослаблення на етапах 1708. Наприклад, у відповідь на збільшення інтенсивності сигналу, що приймається точка 104 доступу може збільшити свій коефіцієнт шуму або ослаблення приймача. Як представлено етапом 1710, точка 104 доступу може відправити повідомлення регулювання потужності передачі пов'язаним з 96213 44 нею терміналам доступу для збільшення їх потужності передачі на висхідній лінії зв'язку як результат підвищення коефіцієнта ослаблення (наприклад, щоб подолати коефіцієнт шуму або ослаблення на висхідній лінії зв'язку, накладений на точку 104 доступу). У деяких аспектах точка 104 доступу може розрізнювати сигнали, прийняті від непов'язаних з нею терміналів доступу, від сигналів, прийнятих від пов'язаних з нею терміналів доступу. Таким чином, точка 104 доступу може виконати відповідну настройку потужності передачі пов'язаних з нею терміналів доступу. Наприклад, можуть бути виконані різні настройки у відповідь на сигнали від пов'язаних з нею або не пов'язаних з нею терміналів доступу (наприклад, в залежності від того, чи є тільки один пов'язаний термінал доступу). У іншому варіанті здійснення може виконуватися придушення перешкод точкою доступу для терміналів доступу, які не обслуговуються точкою доступу, або для терміналів доступу, які не входять в активний набір точок доступу. Для цієї мети можна спільно використовувати коди скремблювання (в WCDMA або HSPA) або довгі коди користувача (1xEV-DO) всіма точками доступу (які приймають коди скремблювання від всіх терміналів доступу). Потім точка доступу декодує інформацію відповідного термінала доступу і видаляє перешкоди, пов'язані з відповідними терміналами доступу. У деяких аспектах принципи даного винаходу можуть використовуватися в мережі, яка включає в себе макромасштабну зону покриття (наприклад, глобальну стільникову мережу, таку як мережа 3G, звичайно називану макростільниковою мережею) і зону покриття меншого масштабу (наприклад, мережне середовище всередині житла або всередині будівлі). Коли термінал доступу ("AT") переміщається по такій мережі, термінал доступу в певних місцях може обслуговувати вузли доступу ("AN"), які забезпечують макропокриття, при цьому в інших місцях термінал доступу може обслуговуватися вузлами доступу, які забезпечують зону покриття меншого масштабу. У деяких аспектах вузли меншої зони покриття можуть використовуватися для забезпечення потреб в зростаючій місткості мережі, забезпечення зони покриття всередині будівлі і інших послуг (наприклад, для більш надійного обслуговування користувача). У даній заявці вузол, який забезпечує зону покриття на відносно великої площі, може називатися макровузлом. Вузол, який забезпечує зону покриття на відносно невеликої площі (наприклад, всередині житла), може називатися фемтовузлом. Вузол, який забезпечує зону покриття на деякій площі, яка менше макроплощі, але більше фемтоплощі, може називатися піковузлом (наприклад, забезпечувати зону покриття всередині адміністративної будівлі). Стільник, пов'язаний з макровузлом, фемтовузлом або піковузлом, може називатися відповідно макростільником, фемтостільником або пікостільником. У деяких варіантах здійснення кожний стільник може додатково бути пов'язаний з одним або декількома секторами (або розділений на один або декілька секторів). 45 У різних областях застосування може використовуватися інша термінологія для позначення макровузла, фемтовузла або піковузла. Наприклад, макровузол може бути сконфігурований у вигляді або називатися вузлом доступу, базовою станцією, точкою доступу, вдосконаленим вузлом В (eNodeB), макростільником і так далі. Крім того, фемтовузол може бути сконфігурований або називатися домашнім Вузлом В, домашнім eNodeB, базовою станцією точки доступу, фемтовузлом і так далі. На Фіг. 18 наведена система 1800 бездротового зв'язку, виконана з можливістю підтримання декількох користувачів, в якій можуть бути реалізовані принципи даного винаходу. Система 1800 забезпечує зв'язок для множини стільників 1802, таких як, наприклад, макростільники 1802A-1802G, причому колений стільник обслуговується відповідним вузлом 1804 доступу (наприклад, вузлами 1804A-1804G доступу). Як показано на Фіг. 18, термінали 1806 доступу (наприклад, термінали 1806A-1806L доступу) можуть бути безладно розподілені по різних місцях системи з течією часу. Кожний термінал 1806 доступу може здійснювати зв'язок з одним або декількома вузлами 1804 доступу по прямій лінії зв'язку ("FL") і (або) зворотній лінії зв'язку ("RL) в даний момент часу в залежності від того, чи є термінал 1806 доступу активним і чи знаходиться він, наприклад, в стані м'якої передачі обслуговування. Система 1800 бездротового зв'язку може забезпечити обслуговування на великій географічній території. Наприклад, макростільники 1802A-1802G можуть покривати декілька блоків на сусідній території. На Фіг. 19 наведена зразкова система 1900 зв'язку, в якій всередині мережного середовища розміщені один або декілька фемтовузлів. Зокрема, система 1900 включає в себе множину фемтовузлів 1910 (наприклад, фемтовузли 1910А і 1910В), встановлені у відносно дрібномасштабній мережному середовищі (наприклад, в одному або декількох житлах 1930 користувача). Кожний фемтовузол 1910 може бути пов'язаний з глобальною мережею 1940 (наприклад, Інтернетом) і базовою мережею 1950 оператора мобільного зв'язку через маршрутизатор DSL, кабельний модем, бездротову лінію зв'язку або інші засоби з'єднання (не показані). Як розглянуто нижче, кожний фемтовузол 1910 може бути виконаний з можливістю обслуговувати пов'язані з ним термінали 1920 доступу (наприклад, термінал 1920А доступу) і, необов'язково, сторонні термінали 1920 доступу (наприклад, термінал 1920В доступу). Іншими словами, доступ до фемтовузлів 1910 може бути обмежений, внаслідок чого даний термінал 1920 доступу може обслуговуватися набором призначених (наприклад, домашніх) фемтовузлів 1910, але може не обслуговуватися якими-небудь непризначеними фемтовузлами 1910 (наприклад, сусіднім фемтовузлом 1910). На Фіг. 20 наведений приклад карти 2000 зони покриття, де задані декілька областей 2002 стеження (або областей визначення маршруту або областей визначення місцеположення), кожна з яких включає в себе декілька макрозон 2004 пок 96213 46 риття. У цьому випадку зони покриття, пов'язані з зонами 2002А, 2002В і 2002С стеження, позначені широкими лініями, і макрозони 2004 покриття представлені шестикутниками. Області 2002 стеження також включають в себе фемтозони 2006 покриття. У даному прикладі кожна з фемтозон 2006 покриття (наприклад, фемтозона 2006С покриття) зображена всередині макрозони 2004 покриття (наприклад, макрозони 2004В покриття). Однак повинно бути зрозуміло, що фемтозона 2006 покриття може не лежати повністю всередині макрозони 2004 покриття. На практиці за допомогою даної області 2002 стеження і макрозони 2004 покриття можна задати велике число фемтозон 2006 покриття. Крім того, може бути задана одна або декілька пікозон покриття всередині даної області 2002 стеження або макрозони 2004 покриття. Якщо знову звернутися до Фіг. 19, то власник фемтовузла 1910 може підписатися на мобільну послугу, наприклад, на мобільну послугу 3G, що пропонується через базову мережу 1950 оператора мобільного зв'язку. Крім того, термінал 1920 доступу може бути виконаний з можливістю працювати як в макросередовищах, так і в мережних середовищах меншого масштабу (наприклад, всередині житла). Іншими словами, в залежності від поточного місцеположення термінала 1920 доступу термінал 1920 доступу може обслуговуватися вузлом 1960 доступу макростільникової мобільної мережі 1950 або будь-яким з набору фемтовузлів 1910 (наприклад, фемтовузлами 1910А і 1910В, які розташовуються в житлі 1930 відповідного користувача). Наприклад, коли абонент знаходиться поза будинком, його обслуговує стандартний макровузол доступу (наприклад, вузол 1960), а коли передплатник знаходиться вдома, його обслуговує фемтовузол (наприклад, вузол 1910А). Тут повинно бути зрозуміло, що фемтовузол 1910 може бути зворотно сумісним з існуючими терміналами 1920 доступу. Фемтовузол 1910 може бути розміщений на одній частоті або, в альтернативному варіанті, на множині частот. У залежності від конкретної конфігурації одна частота або одна або декілька з множини частот можуть перекриватися з однією або декількома частотами, що використовуються макровузлом (наприклад, вузлом 1960). У деяких аспектах термінал 1920 доступу може бути виконаний з можливістю з'єднання з переважним фемтовузлом (наприклад, з домашнім фемтовузлом термінала 1920 доступу) всякий раз, коли таке з'єднання можливе. Наприклад, всякий раз, коли термінал 1920 доступу знаходиться всередині житла 1930 користувача, може бути бажано, щоб термінал 1920 доступу здійснював зв'язок тільки з домашнім фемтовузлом 1910. У деяких аспектах, якщо термінал 1920 доступу працює в макростільниковій мережі 1950, але не знаходиться в своїй найбільш переважній мережі (наприклад, заданої в переважному роумінговому списку), термінал 1920 доступу може продовжити пошуки найбільш переважної мережі (наприклад, переважного фемтовузла 1910) з використанням повторного вибору переважної системи ("BSR"), який може включати в себе періоди 47 чний перегляд доступних систем, щоб визначити, чи доступна переважна система в цей час, і подальші спроби зв'язатися з такими переважними системами. При введенні даних для захоплення термінал 1920 доступу може лімітувати пошук визначеною смугою частот і визначеним каналом. Наприклад, пошуки найбільш переважної системи можуть повторюватися періодично. При виявленні переважного фемтовузла 1910 термінал 1920 доступу вибирає фемтовузол 1910 для того, щоб закріпитися всередині його зони покриття. Фемтовузол може бути обмежений в деяких аспектах. Наприклад, даний фемтовузол може надавати тільки деякі послуги на деяких терміналах доступу. При розміщенні у вигляді так званих обмежених (або закритих) асоціацій даний термінал доступу можуть обслуговувати тільки макростільникова мобільна мережа і заданий набір фемтовузлів (наприклад, фемтовузли 1910, які розташовуються всередині житла 1930 відповідного користувача). У деяких варіантах здійснення вузол може бути обмежений тим, щоб не забезпечувати, щонайменше для одного вузла, щонайменше одне з: сигналізації, доступу до даних, реєстрації, сповіщення або обслуговування. У деяких аспектах обмежений фемтовузол (який може також називатися домашнім Вузлом В закритої групи абонентів) - це фемтовузол, який надає обслуговування обмеженому заданому набору терміналів доступу. По мірі необхідності цей набір може тимчасово або постійно розширятися. У деяких аспектах закрита група абонентів ("CSG") може бути визначена як набір вузлів доступу (наприклад, фемтовузлів), які спільно використовують загальний список керування доступом терміналів доступу. Канал, на якому працюють всі фемтовузли (або все обмежені фемтовузли) в даній галузі, може називатися фемтоканалом. Таким чином, між даним фемтовузлом і даним терміналом доступу мають місце різні взаємовідносини. Наприклад, з точки зору термінала доступу відкритим фемтовузлом може називатися фемтовузол, що не входить в обмежену асоціацію. Обмеженим фемтовузлом може називатися фемтовузол, який яким-небудь чином обмежений (наприклад, обмежений для асоціації і (або) реєстрації). Домашнім фемтовузлом може називатися фемтовузол, доступ до якого і робота на якому дозволені для термінала доступу. Гостьовим фемтовузлом може називатися фемтовузол, доступ до якого або робота на якому терміналу доступу тимчасово дозволені. Стороннім фемтовузлом може називатися фемтовузол, доступ до якого або робота на якому терміналу доступу не дозволені, за винятком можливо екстрених ситуацій (наприклад, дзвінків по телефону 911). З точки зору обмеженого фемтовузла домашнім терміналом доступу може називатися термінал доступу, якому дозволений доступ до обмеженому фемтовузлу. Гостьовим терміналом доступу може називатися термінал доступу з часовим доступом до обмеженому фемтовузлу. Стороннім терміналом доступу може називатися термінал доступу, який не має дозволу на доступ до обмеженому фемтовузлу, за винятком, можливо, екстрених 96213 48 ситуацій, наприклад, дзвінком по телефону 911 запитів (наприклад, термінал доступу, який не має повноважень або дозволу реєструватися на обмеженому фемтовузлі). Для зручності в наведеному описі різні функціональні можливості розкриті в контексті фемтовузла. Однак повинно бути зрозуміло, що піковузол може забезпечити ті ж або подібні функціональні можливості для більшої зони покриття. Наприклад, піковузол може бути обмеженим, домашній піковузол може бути заданий для даного термінала доступу і т.д. Система бездротового зв'язку з множинним доступом може одночасно підтримувати зв'язок для множини бездротових терміналів доступу. Як указано вище, кожний термінал може здійснювати зв'язок з однією або декількома базовими станціями за допомогою передач по прямій або зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) - це лінія зв'язку від базових станцій до терміналів, а зворотна лінія це лінія зв'язку від терміналів до базових станцій. Ця лінія зв'язку може бути встановлена за допомогою системи з одним входом і одним виходом, системи з множиною входів і множиною виходів ("ΜΙΜΟ") або системи якого-небудь іншого типу. Система ΜΙΜΟ використовує для передачі даних множину (ΝT) передавальних антен і множину (NR) приймальних антен. Канал ΜΙΜΟ, утворений ΝT передавальними і NR приймальними антенами, можна розікласти на NS незалежних каналів, які також називаються просторовими каналами, де NRmin{NT, NR}. Кожному з NS незалежних каналів відповідає вимірювання. Система ΜΙΜΟ може забезпечити поліпшені характеристики (наприклад, більш високу пропускну здатність і (або) більшу надійність), якщо використовується додаткова розмірність, створена множиною передавальних і приймальних антен. Система ΜΙΜΟ може підтримати режим двостороннього зв'язку з часовим розділенням ("TDD") і режим двостороннього зв'язку з частотним розділенням ("FDD"). У системі TDD передачі на прямій і зворотній лінії зв'язку здійснюються в одній і тій же області частот, так що принцип взаємності дозволяє оцінити канал на прямій лінії зв'язку по каналу на зворотній лінії зв'язку. Це дозволяє точці доступу витягнути вигоду з діаграми спрямованості передавальної антени на прямій лінії зв'язку, коли в точці доступу доступна множині антен. Розкриті в даній заявці принципи можуть застосовуватися у вузлі (наприклад, в пристрої), що використовує різні компоненти для здійснення зв'язку щонайменше з одним іншим вузлом. На Фіг. 21 зображено декілька зразкових компонентів, які можуть використовуватися для полегшення зв'язку між вузлами. Зокрема, на Фіг. 21 показаний бездротовий пристрій 2110 (наприклад, точка доступу) і бездротовий пристрій 2150 (наприклад, термінал доступу) системи 2100 ΜΙΜΟ. У пристрої 2110 трафік для декількох потоків даних поступає з джерела 2112 даних на процесор 2114 передавальних даних ("ТХ"). У деяких аспектах кожний потік даних передається через відповідну передавальну антену. Про 49 цесор 2114 ТХ даних форматує, кодує і перемежовує трафік для кожного потоку даних на основі певної схеми кодування, вибраній для цього потоку даних, для забезпечення кодованих даних. Кодовані дані для кожного потоку даних можуть бути мільтиплексовані з пілотними даними за допомогою методів OFDM. Пілотні дані це звичайно відомий шаблон даних, який обробляється відомим чином і може використовуватися в системі приймача для оцінки відгуку каналу. Мультиплексовані пілотні і кодовані дані для кожного потоку даних потім модулюються (тобто посимвольно відображаються) на основі певної схеми модуляції (наприклад, BPSK, QSPK, М-PSK або M-QAM), вибраній для цього потоку даних, для забезпечення модуляційних символів. Швидкість передач, кодування і модуляція даних можуть визначатися командами, що виконуються процесором 2130. Пам'ять 2132 даних може зберігати програмний код, дані і іншу інформацію, що використовується процесором 2130 або іншими компонентами пристрою 2110. Модуляційні символи для всіх потоків даних потім подаються на процесор 2120 ΜΙΜΟ ΤΧ, який може виконати подальшу обробку символів модуляції (наприклад, для OFDM). Потім процесор 2120 ΜΙΜΟ ΤΧ подає ΝT потоків модуляційних символів на приймачі-передавачі ("XCVR") 2122A-2122T. У деяких аспектах процесор 2120 ΜΙΜΟ ΤΧ застосовує ваги діаграми спрямованості до символів потоків даних і до антени, від якої передаються ці символи. Кожний приймач-передавач 2122 приймає і обробляє відповідний потік символів для одержання одного або декількох аналогових сигналів і додатково приводить до заданих умов (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали для одержання модульованого сигналу, відповідного для передачі по каналу ΜΙΜΟ. ΝT модульованих сигналів від приймачів-передавачів 2122А 2122Т потім передаються відповідно з ΝT антен 2124-2124Т. У пристрої 2150 передані модульовані сигнали приймаються NR антенами 2152A-2152R, і прийнятий сигнал від кожної антени 2152 подається на відповідний приймач-передавач ("XCVR") 2154A 2154R. Кожний приймач-передавач 2154 приводить до заданих умов (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний прийнятий сигнал, оцифровує наведений до заданих умов сигнал для одержання відліків і здійснює подальшу обробку відліків для одержання відповідного "прийнятого" потоку символів. Процесор 2160 даних, що приймаються ("RX") приймає і обробляє NR прийнятих потоків символів від NR приймачів-передавачів 2154 на основі певної методики обробки в приймачі, щоб одержати ΝT "детектованих" потоків символів. Процесор 2160 RX даних потім демодулює, деперемежовує і декодує кожний детектований потік символу для відновлення даних трафіку для потоку даних. Обробка даних процесором 2160 RX даних є взаємодоповнюючою по відношенню до обробки даних, що виконується процесором 2120 ΜΙΜΟ ΤΧ і процесором 2114 ТХ даних в пристрої 2110. 96213 50 Процесор 2170 періодично визначає, яку використовувати матрицю попереднього кодування (розглядається нижче). Процесор 2170 складає повідомлення зворотної лінії зв'язку, що містить ділянку індексу матриці і ділянку значення рангу. Пам'ять 2172 даних може зберігати код програми, дані і іншу інформацію, що використовується процесором 2170 або іншими компонентами пристрою 2150. Повідомлення зворотної лінії зв'язку може включати в себе різного роду інформацію, що стосується лінії зв'язку і (або) потоку даних, що приймається. Повідомлення зворотного зв'язку потім обробляється процесором 2138 ТХ даних, який також приймає дані трафіку для декількох потоків даних від джерела 2136 даних, модульованих модулятором 2180, оброблених приймачамипередавачами 2154А 2154R і переданих зворотно пристрою 2110. У пристрої 2110 модульовані сигнали від пристрою 2150 приймають антенами 2124, приводять до заданих умов приймачами-передавачами 2122, демодулюють демодулятором ("DEMOD") 2140 і обробляють процесором 2142 RX даних для витягання повідомлення зворотної лінії зв'язку, переданого пристроєм 2150. Потім процесор 2130 визначає, яку використовувати матрицю попереднього кодування для визначення ваги діаграми спрямованості, після чого обробляє витягнуте повідомлення. Фіг.21 також показує, що компоненти системи зв'язку можуть включати в себе один або декілька компонентів, які виконують операції по регулюванню перешкод відповідно до викладених тут принципів. Наприклад, компонент 2190 регулювання перешкод ("INTER") може діяти спільно з процесором 2130 і (або) іншими компонентами пристрою 2110 для відправки сигналів іншому пристрою/прийому сигналів від іншого пристрою (наприклад, пристрої 2150) відповідно до викладених тут принципів. Аналогічно, компонент 2192 регулювання перешкод може діяти спільно з процесором 2170 і/або іншими компонентами пристрою 2150 для відправки сигналів іншому пристрою/прийому сигналів від іншого пристрою (наприклад, пристрої 2110). Повинно бути зрозуміло, що для кожного пристрою 2110 і 2150 функціональні можливості двох або більше з описаних компонентів можна забезпечити за допомогою одного компонента. Наприклад, один обробляючий компонент може забезпечити функціональні можливості компонента 2190 регулювання перешкод і процесора 2130, і один обробляючий компонент може забезпечити функціональні можливості компонента 2192 регулювання перешкод і процесора 2170. Розкриті тут принципи можуть бути включені в різні типи систем зв'язку і (або) системні компоненти. У деяких аспектах розкриті тут принципи можна використовувати в системі множинного доступу, здатній підтримувати зв'язок з множиною користувачів шляхом спільного використання доступних системних ресурсів (наприклад, шляхом задавання однієї або декількох смуг пропускання, потужності передачі, кодування, перемежовування і т.д.). Наприклад, розкриті тут принципи можна за 51 стосовувати до будь-якої з наступних технологій або до їх поєднання: системи множинного доступу з кодовим розділенням ("CDMA"), CDMA з множиною несучих ("MCCDMA"), широкосмугової CDMA ("W-CDMA"), системи високошвидкісного пакетного доступу ("HSPA", "HSPA+"), системи множинного доступу з часовим розділенням ("TDMA"), системи множинного доступу з частотним розділенням ("FDMA"), системи FDMA з однією несучою ("SCFDMA"), системи множинного доступу з ортогональним розділенням частот ("OFDMA") або інші методи множинного доступу. Система бездротового зв'язку, що використовує розкриті тут принципи, може бути призначена для реалізації одного або декількох стандартів, такої як IS-95, cdma2000, IS856, W-CDMA, TDSCDMA, і інших стандартів. Мережа CDMA може реалізовувати радіотехнологію, таку як загальний наземний радіодоступ ("UTRA)", cdma2000 або яку-небудь іншу технологію. UTRA включає в себе W-CDMA і низьку частоту елементарних посилок ("LCR"). Технологія cdma2000 охоплює стандарти IS-2000, IS-95 і IS-856. Мережа TDMA може реалізувати таку радіотехнологію, як Глобальна система для мобільного зв'язку ("GSM"). Мережа OFDMA може реалізувати таку радіотехнологію, як поліпшена UTRA ("E-UTRA"), IEEE 802.11, IEEE 802.16, IEEE 802.20, FlashOFDMo і т.д. UTRA, E-UTRA і GSM є складовою частиною загальної системи мобільного зв'язку ("UMTS"). Розкриті тут принципи можуть бути реалізовані в проекті довгострокового розвитку ("LTE") 3GPP, в ультрамобільній широкосмуговій ("UMB") системі і в інших типах систем. Проект LTE - це реалізація UMTS, в якій використовується E-UTRA. Хоча деякі аспекти винаходу можуть бути описані з використанням термінології 3GPP, повинно бути зрозуміло, що розкриті тут принципи можуть застосовуватися до технології 3GPP (Rel99, Rel5, Rel6, Rel7), а також до технології 3GPP2 (IxRTT, 1xEV-DO, RelO, Rev A, RevB) і до інших технологій. Розкриті тут принципи можуть бути включені (наприклад, реалізовані в них або виконуватися ними) в різні пристрої (наприклад, вузли). У деяких аспектах вузол (наприклад, бездротовий вузол), реалізований відповідно до розкритих тут принципів, може містити точку доступу або термінал доступу. Наприклад, термінал доступу може містити, бути реалізований у вигляді або відомий як обладнання користувача, абонентська станця, абонентський пристрій, мобільна станція, мобільний телефон, мобільний вузол, віддалена станція, віддалений термінал, термінал користувача, користувацький агент, пристрій користувача або під деякими іншими термінами. У деяких варіантах здійснення термінал доступу може включати в себе мобільний телефон, радіотелефон, телефон з протоколом ініціювання сеансу ("SIP"), станцію з бездротовою абонентською петлею ("WLL"), кишеньковий персональний комп'ютер ("PDA"), переносний пристрій з можливістю бездротового зв'язку або деякий інший відповідний обробляючий пристрій, пов'язаний з бездротовим модемом. Відповідно, один або декілька розкритих тут аспектів 96213 52 можуть бути включені в телефон (наприклад, стільниковий телефон або смартфон), комп'ютер (наприклад, портативний комп'ютер), портативний пристрій комунікації, портативний обчислювальний пристрій (наприклад, персональний помічник обробки даних), розважальний пристрій (наприклад, музичний пристрій, відеопристрій або супутникове радіо), пристрій глобальної системи визначення місцеположення або будь-який інший відповідний пристрій, який виконаний з можливістю здійснення зв'язку через бездротове середовище. Точка доступу може містити, бути реалізована або відома як Вузол В, еВузол В, контролер бездротової мережі ("RNC"), базова станція ("BS"), базова радіостанція ("RBS"), контролер базової станції ("BSC"), базова приймальнопередавальна станція ("BTS"), функція приймача-передавача ("TF"), радіо приймач-передавач, радіомаршрутизатор, базовий обслуговуючий пристрій ("BSS"), розширений обслуговуючий пристрій ("ESS") або під деякими іншими подібними термінами. У деяких аспектах вузол (наприклад, точка доступу) може містити вузол доступу для системи зв'язку. Такий вузол доступу може надавати, наприклад, можливість з'єднання для мережі або з мережею (наприклад, глобальна мережа, така як Інтернет або мережа стільникового зв'язку) по дротовій або бездротовій лінії зв'язку з мережею. Відповідно, вузол доступу може дозволити іншому вузлу (наприклад, терміналу доступу) доступ до мережі або деяких інших функціональних можливостей. Крім того, повинно бути зрозуміло, що один або обидва вузли можуть бути переносними або, в деяких випадках, відносно непереносними. Крім того, повинно бути зрозуміло, що бездротовий вузол може бути виконаний з можливістю передавати і (або) приймати інформацію небездротовим чином (наприклад, по дротовому зв'язку). Таким чином, приймач і передавач, розкриті в даній заявці, можуть включати в себе відповідні компоненти інтерфейсу зв'язку (наприклад, електричні або оптичні компоненти інтерфейсу) для здійснення зв'язку по небездротовому середовищу. Бездротовий вузол може здійснювати зв'язок через одну або декілька ліній бездротового зв'язку, які створені на основі або при іншій підтримці будь-якої відповідної технології бездротового зв'язку. Наприклад, в деяких аспектах бездротовий вузол може містити локальну мережу або глобальну мережу. Бездротовий пристрій може підтримувати або іншим чином використовувати одну або декілька з множини технологій бездротового зв'язку, протоколів або стандартів, такої як розглянуті в даній заявці (наприклад, CDMA, TDMA, OFDM, OFDMA, WiMAX, Wi-Fi і так далі). Аналогічно, бездротовий вузол може підтримувати або інакше використовувати одну або декілька з множини відповідних схем модуляції або мультиплексування. Таким чином, бездротовий вузол може включати в себе відповідні компоненти (наприклад, бездротові інтерфейси) для встановлення і здійснення зв'язку через одну або декілька ліній бездротового зв'язку за допомогою вищезазначених або інших технологій радіозв'язку. Наприклад, бездротовий вузол може включати в себе бездро 53 товий приймач-передавач з пов'язаними з ним компонентами передавача і приймача, які можуть включати в себе різні компоненти (наприклад, генератори сигналів і процесори сигналів), які полегшують зв'язок по бездротовому середовищу. Описані в даній заявці компоненти можуть бути реалізовані різними способами. На Фіг. 22-30 пристрої 2200, 2300, 2400, 2500, 2600, 2700, 2800, 2900 і 3000 представлені у вигляді ряду взаємопов'язаних функціональних блоків. У деяких аспектах функціональні можливості цих блоків можуть бути реалізовані у вигляді системи обробки, що включає в себе один або декілька компонентів процесора. У деяких аспектах функціональні можливості цих блоків можуть бути реалізовані з використанням, наприклад, щонайменше частини однієї або декількох інтегральних схем (наприклад, ASIC). Як вказано в даній заявці, інтегральна схема може включати в себе процесор, програмне забезпечення, інші необхідні компоненти або деяке їх поєднання. Функціональні можливості цих блоків також можуть бути реалізовані яким-небудь іншим чином, відповідним викладеним тут принципам. У деяких аспектах один або декілька позначених пунктиром блоків на Фіг. 22-23 є необов'язковими. Пристрої 2200, 2300, 2400, 2500, 2600, 2700, 2800, 2900, і 3000 можуть включати в себе один або декілька модулів, які можуть виконувати одну або декілька функцій, описаних вище відносно різних креслень. У деяких аспектах один або декілька компонентів контролера 320 перешкод або контролера 322 перешкод можуть забезпечити функціональні можливості, що відносяться, наприклад, до засобу 2202 чергування HARQ, засобу 2302 задавання профілю, засобу 2402 фазовий зсуву, засобу 2502 ідентифікації, засобу 2602 спектральної маски, засобу 2702 кодів зміщення спектра, засобу 2802 обробки, засобу 2902 потужності передачі або засобу 3004 коефіцієнта ослаблення. У деяких аспектах контролер 326 зв'язку або контролер 328 зв'язку може забезпечити функціональні можливості, що відносяться, наприклад, до засобів 2204, 2304, 2404, 2504, 2604, 2704 або 2904. У деяких аспектах контролер 332 часового узгодження або контролер 334 часового узгодження може забезпечити функціональні можливості, що відносяться, наприклад, до засобів 2206, 2506 або 2706 часових узгодження. У деяких аспектах контролер 330 зв'язку може забезпечити функціональні можливості, що відносяться, наприклад, до засобу 2802 прийому. У деяких аспектах процесор 366 сигналів може забезпечити функціональні можливості, що відносяться, наприклад, до засобу 2804 обробки. У деяких аспектах приймач-передавач 302 або приймач-передавачі 304 може забезпечити функціональні можливості, що відносяться, наприклад, до засобу 3002 визначення сигналів. Потрібно розуміти, що будь-яке посилання на елемент з використанням таких позначень, як "перший", "другий" і т.д., взагалі кажучи, не лімітує кількість або порядок цих елементів. Швидше ці позначення можуть використовуватися в даній заявці як зручний спосіб розрізнення між двома або більше елементами або реалізаціями елемента. Таким чином, посилання на перші і другі еле 96213 54 менти не означає, що можуть використовуватися тільки два елементи, або що перший елемент повинен якимсь чином передувати другому елементу. Крім того, якщо не вказане інше, набір елементів може включати в себе один або декілька елементів. Фахівцям в даній галузі техніки повинно бути зрозуміло, що інформація і сигнали можуть бути представлені за допомогою будь-яких з множини різних технологій і методів. Наприклад, дані, інструкції, команди, інформація, сигнали, биті, символи і інформаційні елементи, які можуть згадуватися у вищенаведеному описі, можуть бути представлені напруженнями, струмами, електромагнітними хвилями, магнітними полями або частками, оптичними полями або частками, або будьяким поєднанням вищепереліченого. Крім того, фахівцям в даній галузі техніки повинно бути зрозуміло, що будь-який з різних наведених логічних блоків, модулів, процесорів, засобів, схем і етапів алгоритму, описаних в зв'язку з розкритими тут аспектами, може бути реалізовані електронними апаратними засобами (наприклад, цифрової реалізації, аналогової реалізації або поєднання того і іншого, які можуть бути розроблені за допомогою кодування джерела або якогонебудь іншого методу), різного роду програмним або конструктивним кодом, що включає в себе команди (які для зручності можуть називатися в даній заявці "програмою" або "програмним модулем"), або поєднанням того і іншого. Щоб більш ясно проілюструвати цю взаємозамінність апаратних і програмних засобів, різні наведені компоненти, блоки, модулі, схеми і етапи були описані вище загалом з точки зору їх функціональних можливостей. Чи Будуть такі функціональні можливості реалізовані апаратними або програмними засобами, залежить від конкретних обмежень, пов'язаних з областю застосування і конструкцією. Для кожного конкретного застосування фахівці в даній галузі техніки можуть реалізувати описані функціональні можливості різними способами, але такі рішення по реалізації не повинні тлумачитися як відступ від об'єму даного винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані в зв'язку з розкритими тут аспектами, можуть бути реалізовані в рамках або за допомогою інтегральної схеми ("IC"), термінала доступу або точки доступу. IC може містити процесор загального призначення, процесор цифрових сигналів (DSP), спеціалізовану інтегральну схему (ASIC), програмовану вентильну матрицю (FPGA) або інший логічний пристрій, що програмується, логічну схему на дискретних компонентах або транзисторах, дискретні апаратні компоненти, електричні компоненти, оптичні компоненти, механічні компоненти або будь-яке поєднання вищепереліченого, призначений для виконання описаних тут функцій, і може виконувати коди або команди, які знаходяться всередині IC, поза IC, або і всередині і поза IC. Процесор загального призначення може бути мікропроцесором, але в альтернативному варіанті процесор може бути будь-яким звичайним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор може бути також реалі 55 зований у вигляді поєднання обчислювальних пристроїв, наприклад, поєднання DSP і мікропроцесора, множини мікропроцесорів, одного або декількох мікропроцесорів в поєднанні з ядром DSP або будь-якою іншою такою конфігурацією. Зрозуміло, що будь-який конкретний порядок або ієрархія етапів в будь-якому розкритому процесі є прикладом типового підходу. Повинно бути зрозуміло, що в залежності від переваг конструкції певний порядок або ієрархія етапів в процесах можуть бути змінені без виходу за рамки об'єму даного винаходу. Прикладені пункти формули, що стосуються способу, являють собою елементи різних етапів в зразковому порядку і не обмежуються цим конкретним порядком або ієрархією. Описані функції можуть бути реалізовані в апаратних коштах, програмних засобах, програмованому обладнанні або будь-якому поєднанні перерахованого. У випадку програмної реалізації функції можуть зберігатися або передаватися у вигляді однієї або декількох команд або коду на машиночитаному носії. Машиночитані носії включають в себе як комп'ютерні носії для зберігання даних, так і середовища передачі даних, що включають в себе будь-яке середовище, яке полегшує передачу комп'ютерної програми з одного місця в інше. Носії для зберігання даних можуть бути будь-якими доступними носіями, до яких може звертатися комп'ютер. Як необмежувальний приклад такі машиночитані носії можуть включати в себе RAM, ROM, EEPROM, CD-ROM або інший носій для зберігання даних на оптичному диску, носій даних на магнітному диску або інші магнітні пристрої зберігання даних, або будь-який інший носій, який може використовуватися для перене 96213 56 сення або зберігання необхідного програмного коду у вигляді команд або структур даних, і до якого може звертатися комп'ютер. Крім того, будь-яке з'єднання можна називати машиночитаним носієм. Наприклад, якщо програмний засіб передається з веб-сайта, сервера або іншого віддаленого джерела, що використовує коаксіальний кабель, волоконно-оптичний кабель, виту пару, цифрову абонентську лінію (DSL) або бездротові технології, такі як інфрачервоні, радіо- і мікрохвильові, то коаксіальний кабель, волоконно-оптичний кабель, вита пара, DSL або бездротові технології, такі як інфрачервоні, радіо- і мікрохвильові, включаються в поняття "носій". Термін "диск", що використовується в даній заявці, включає в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), дискету і диск blu-ray. Поєднання вищепереліченого повинні також бути включені до складу машиночитаних носіїв. Отже, повинно бути зрозуміло, що машиночитаний носій може бути реалізований в будь-якому відповідному комп'ютерному програмному продукті. Вищенаведений опис розкритих аспектів наведений для того, щоб будь-який фахівець в даній галузі техніки міг зробити або використовувати даній винахід. Фахівцеві в даній галузі техніки повинні бути очевидні різні видозміни цих аспектів, і загальні принципи, визначені в даній заявці, можуть бути застосовані до інших аспектів без відступу від об'єму винаходу. Таким чином, мається на увазі, що даній винахід не обмежується аспектами, розкритими в даній заявці, але відповідає найбільш широкому об'єму, відповідному принципам і новим ознакам, розкритим в даній заявці. 57 96213 58 59 96213 60
ДивитисяДодаткова інформація
Назва патенту англійськоюInterferences managing through use of power regulation
Автори англійськоюYavuz, Mehmet, Black, Peter J., Nanda, Sanjiv
Назва патенту російськоюУправление помехами с помощью регулирования мощности
Автори російськоюЯвуз Мехмет, Блек Питер Дж., Нанда Санджив
МПК / Мітки
МПК: H04W 52/00
Мітки: перешкодами, керування, регулювання, допомогою, потужності
Код посилання
