Механічне блокування панелей перекриття (варіанти)

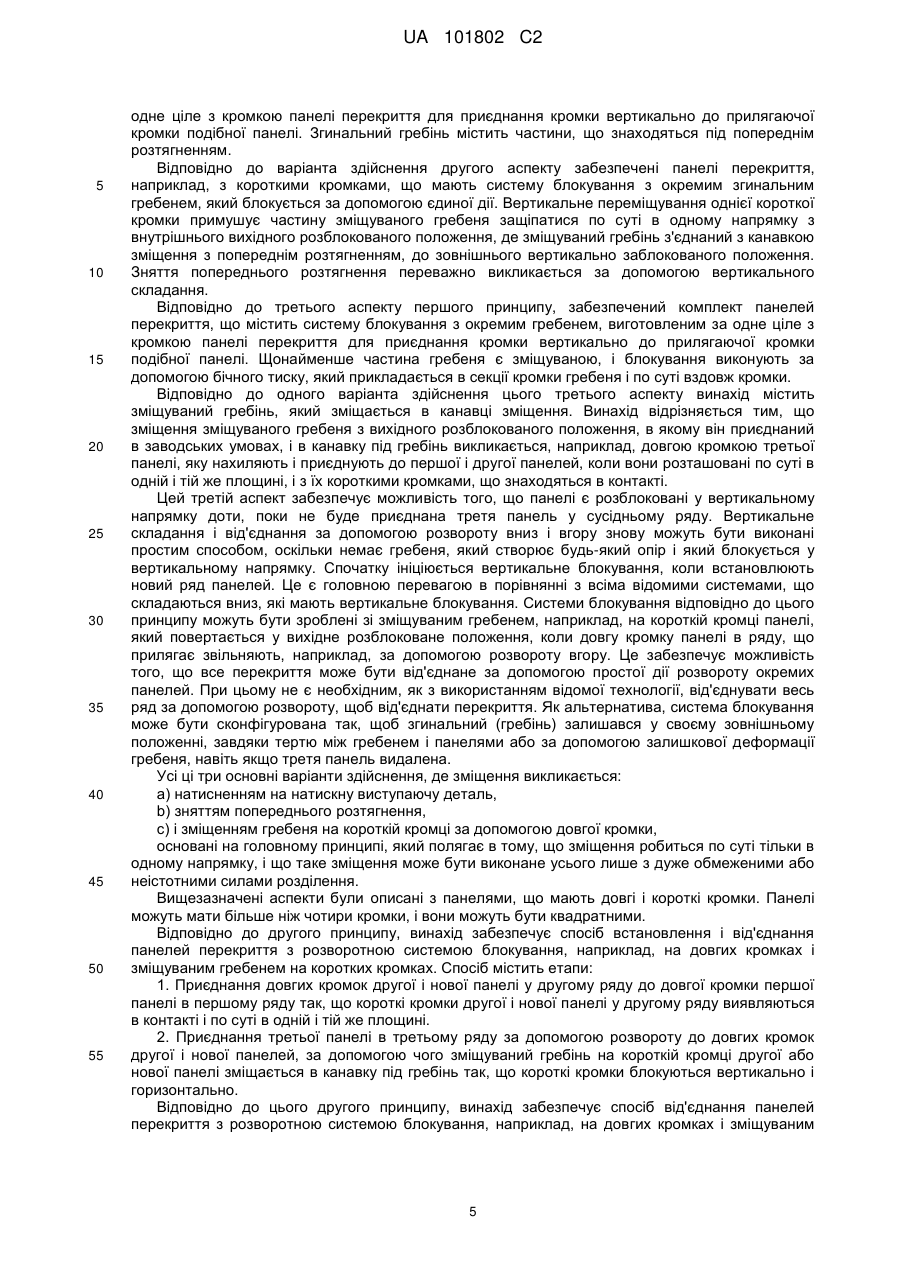

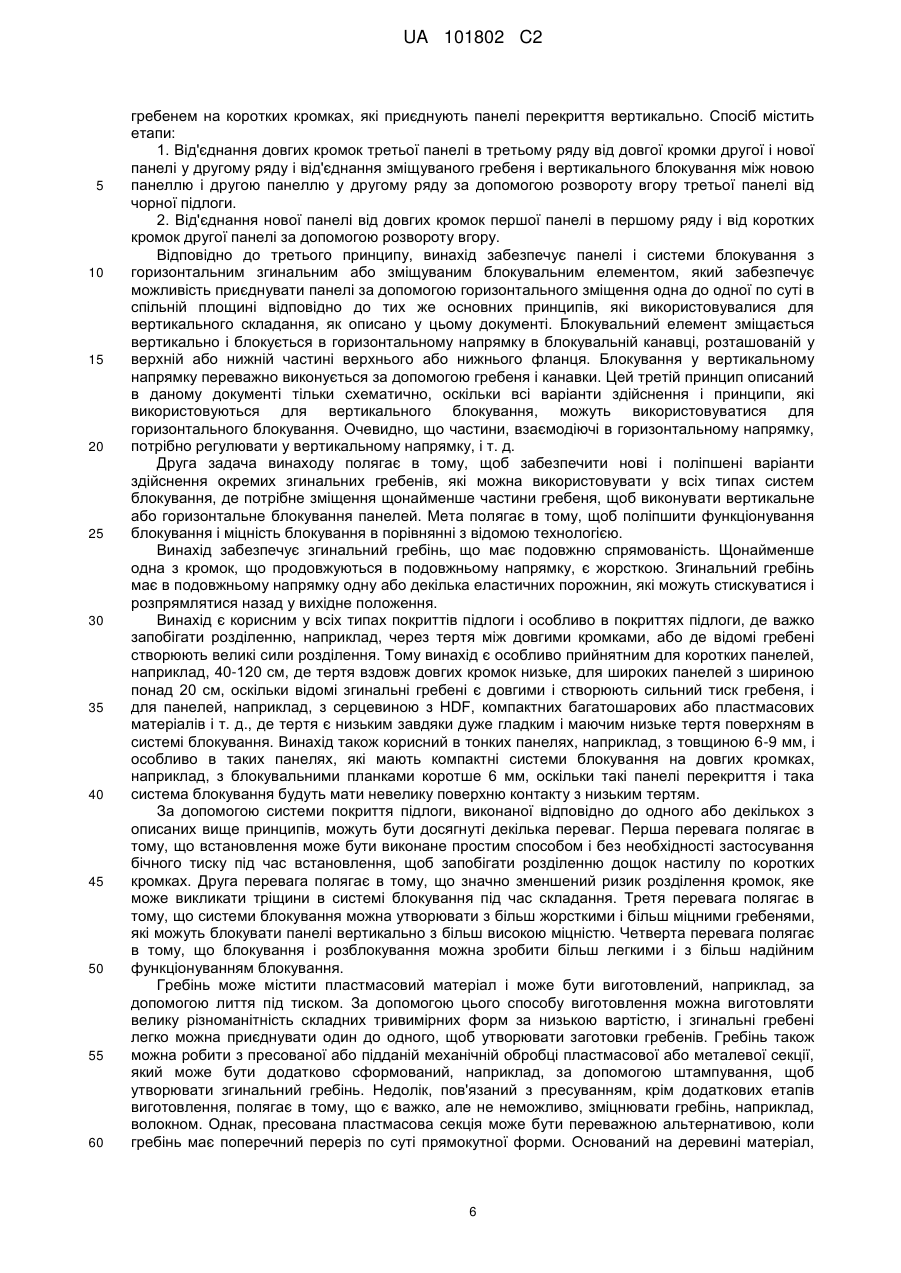

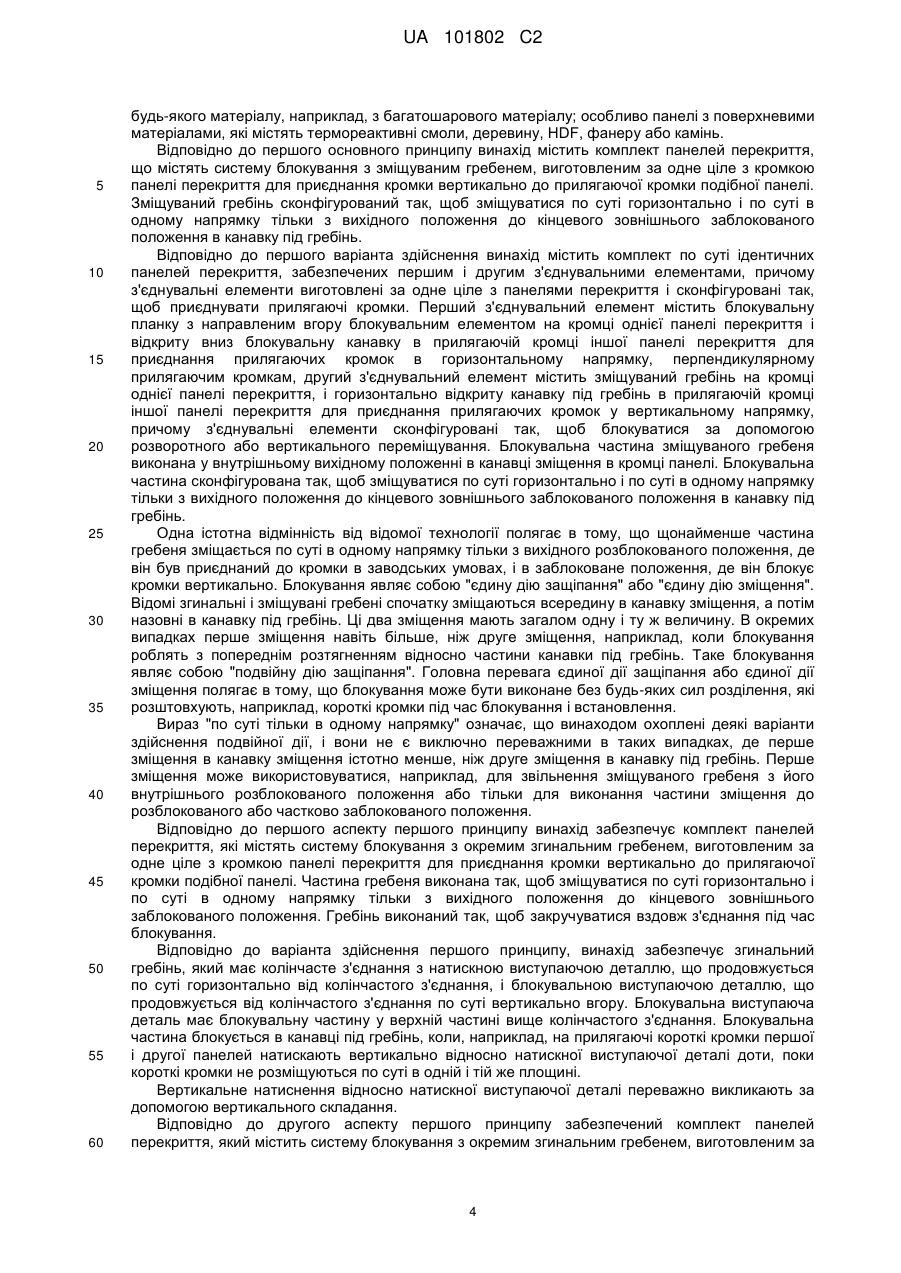

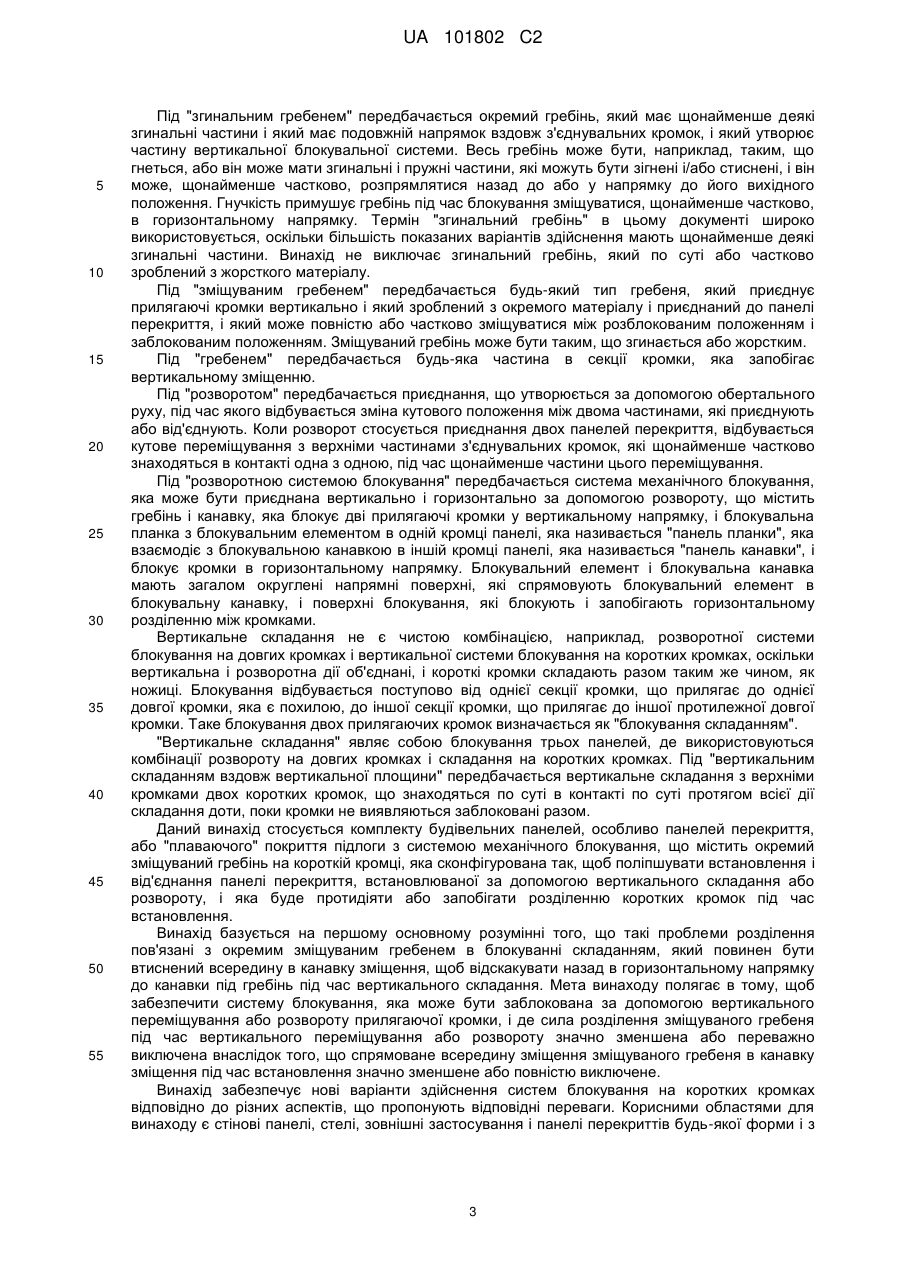

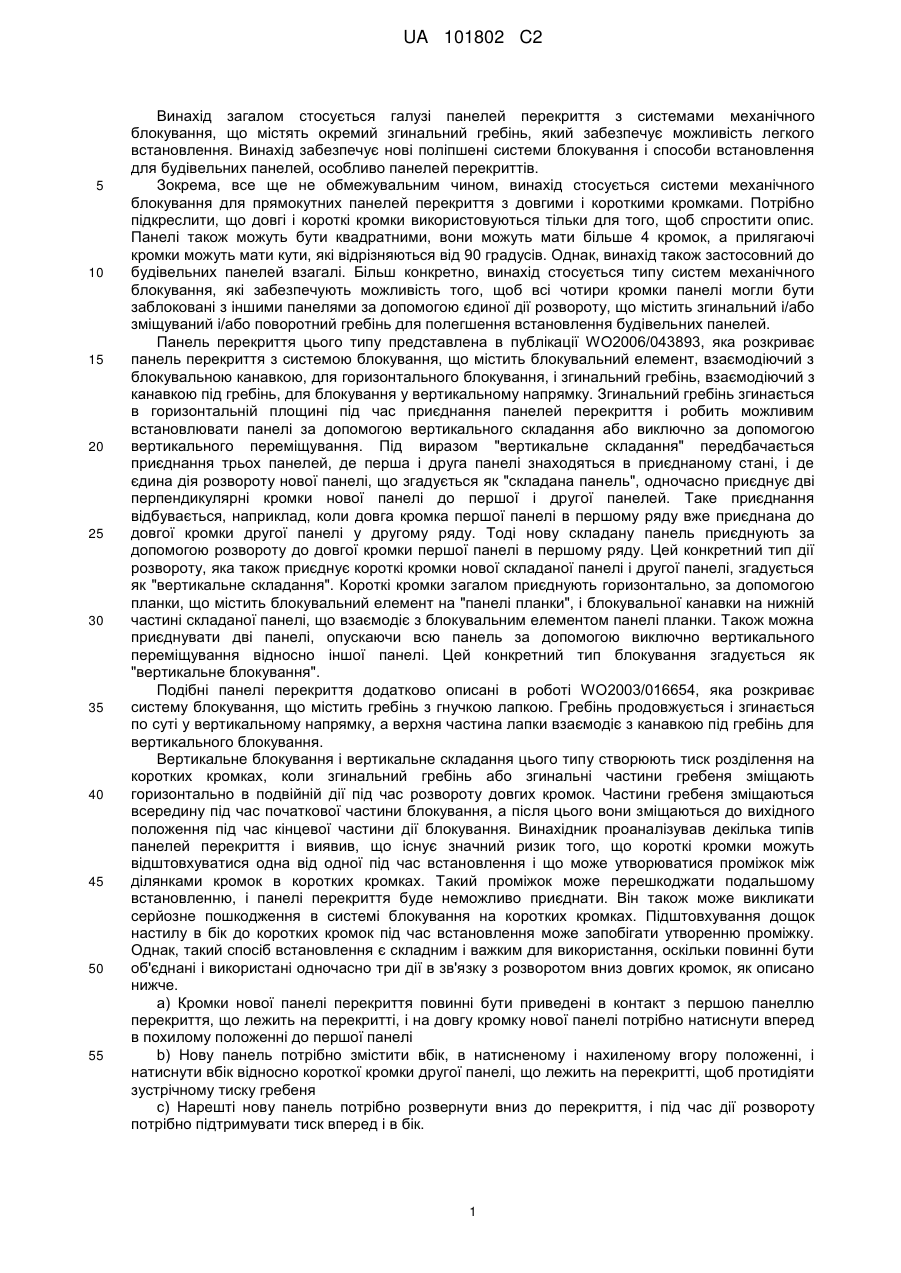

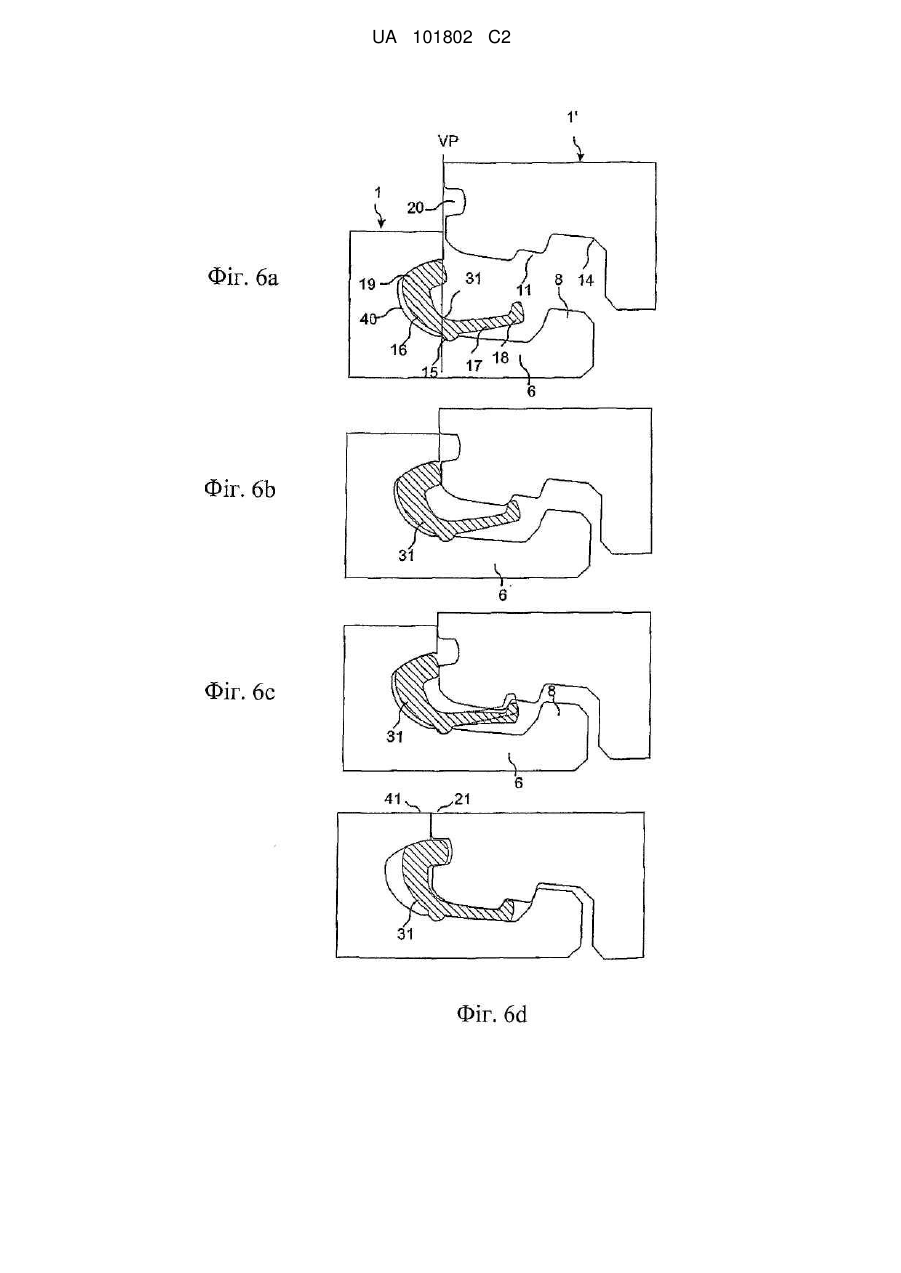

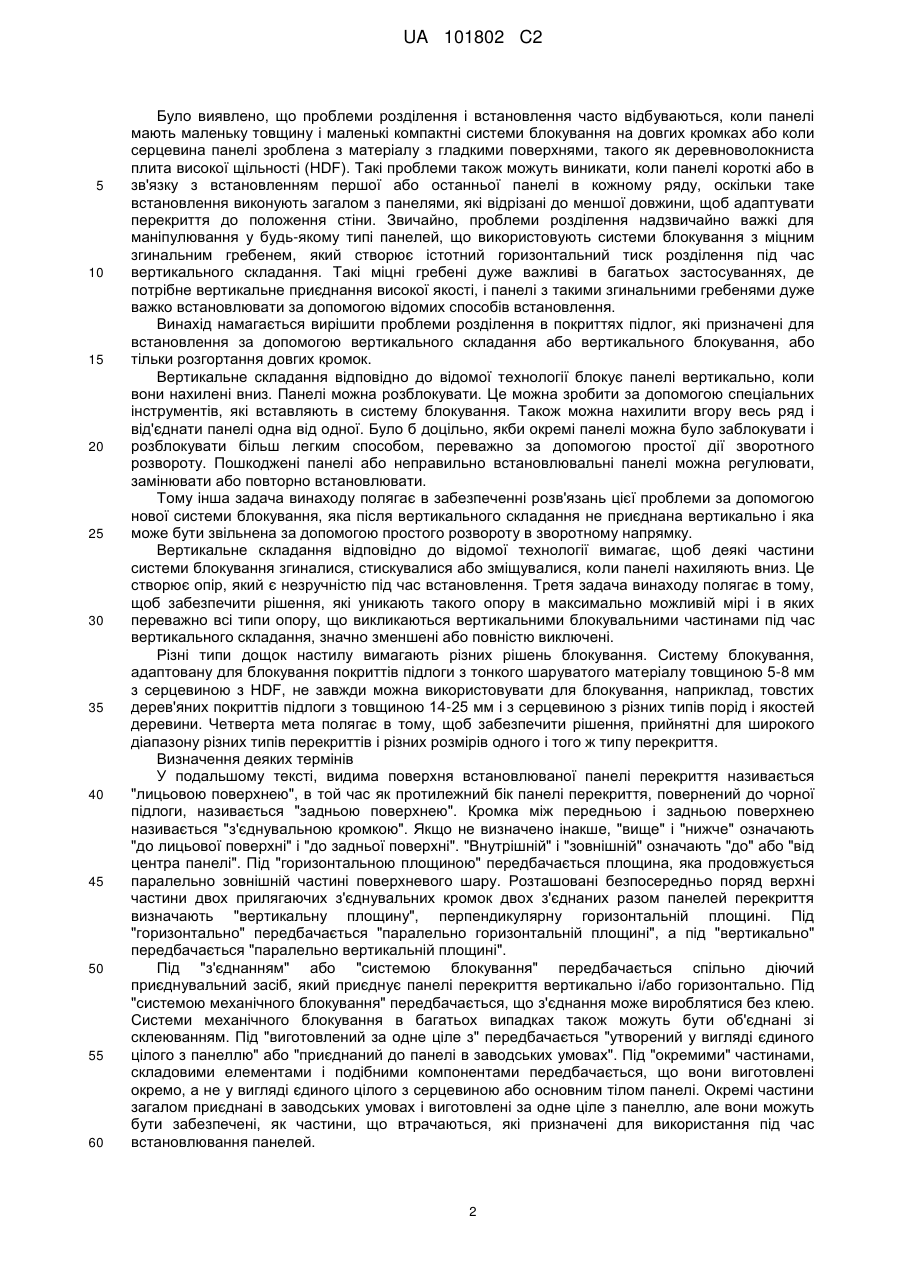

Реферат: Група винаходів належить до з'єднання панелей підлоги або перекриття. Панелі (1, 1') перекриття мають механічне блокування на довгих (5а, 5b) і коротких кромках (4а, 4b). Система блокування коротких кромок має зміщуваний гребінь (31), який може зміщуватися з внутрішнього розблокованого положення у висунуте заблоковане положення під дією бічного тиску (Р), що прикладається до гребеня під час з'єднання панелей у зібраному стані. Варіантами створення бічного тиску на гребінь є клиновий елемент, що вводиться між гребенем і панеллю, пружність деформованого і зафіксованого у передскладальному стані гребеня, який розфіксовується при складанні панелей і входить у зачеплення з іншою панеллю, а також механічний зв'язок, який трансформує вертикальний рух панелей, що з'єднуються, у обертальний рух гребеня (31) і входження його у зачеплення з іншою панеллю. Винаходи сприяють зменшенню розпірних зусиль, що виникають під час складання панелей перекриття, і спрощенню їхнього збирання. UA 101802 C2 (12) UA 101802 C2 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід загалом стосується галузі панелей перекриття з системами механічного блокування, що містять окремий згинальний гребінь, який забезпечує можливість легкого встановлення. Винахід забезпечує нові поліпшені системи блокування і способи встановлення для будівельних панелей, особливо панелей перекриттів. Зокрема, все ще не обмежувальним чином, винахід стосується системи механічного блокування для прямокутних панелей перекриття з довгими і короткими кромками. Потрібно підкреслити, що довгі і короткі кромки використовуються тільки для того, щоб спростити опис. Панелі також можуть бути квадратними, вони можуть мати більше 4 кромок, а прилягаючі кромки можуть мати кути, які відрізняються від 90 градусів. Однак, винахід також застосовний до будівельних панелей взагалі. Більш конкретно, винахід стосується типу систем механічного блокування, які забезпечують можливість того, щоб всі чотири кромки панелі могли бути заблоковані з іншими панелями за допомогою єдиної дії розвороту, що містить згинальний і/або зміщуваний і/або поворотний гребінь для полегшення встановлення будівельних панелей. Панель перекриття цього типу представлена в публікації WO2006/043893, яка розкриває панель перекриття з системою блокування, що містить блокувальний елемент, взаємодіючий з блокувальною канавкою, для горизонтального блокування, і згинальний гребінь, взаємодіючий з канавкою під гребінь, для блокування у вертикальному напрямку. Згинальний гребінь згинається в горизонтальній площині під час приєднання панелей перекриття і робить можливим встановлювати панелі за допомогою вертикального складання або виключно за допомогою вертикального переміщування. Під виразом "вертикальне складання" передбачається приєднання трьох панелей, де перша і друга панелі знаходяться в приєднаному стані, і де єдина дія розвороту нової панелі, що згадується як "складана панель", одночасно приєднує дві перпендикулярні кромки нової панелі до першої і другої панелей. Таке приєднання відбувається, наприклад, коли довга кромка першої панелі в першому ряду вже приєднана до довгої кромки другої панелі у другому ряду. Тоді нову складану панель приєднують за допомогою розвороту до довгої кромки першої панелі в першому ряду. Цей конкретний тип дії розвороту, яка також приєднує короткі кромки нової складаної панелі і другої панелі, згадується як "вертикальне складання". Короткі кромки загалом приєднують горизонтально, за допомогою планки, що містить блокувальний елемент на "панелі планки", і блокувальної канавки на нижній частині складаної панелі, що взаємодіє з блокувальним елементом панелі планки. Також можна приєднувати дві панелі, опускаючи всю панель за допомогою виключно вертикального переміщування відносно іншої панелі. Цей конкретний тип блокування згадується як "вертикальне блокування". Подібні панелі перекриття додатково описані в роботі WO2003/016654, яка розкриває систему блокування, що містить гребінь з гнучкою лапкою. Гребінь продовжується і згинається по суті у вертикальному напрямку, а верхня частина лапки взаємодіє з канавкою під гребінь для вертикального блокування. Вертикальне блокування і вертикальне складання цього типу створюють тиск розділення на коротких кромках, коли згинальний гребінь або згинальні частини гребеня зміщають горизонтально в подвійній дії під час розвороту довгих кромок. Частини гребеня зміщаються всередину під час початкової частини блокування, а після цього вони зміщаються до вихідного положення під час кінцевої частини дії блокування. Винахідник проаналізував декілька типів панелей перекриття і виявив, що існує значний ризик того, що короткі кромки можуть відштовхуватися одна від одної під час встановлення і що може утворюватися проміжок між ділянками кромок в коротких кромках. Такий проміжок може перешкоджати подальшому встановленню, і панелі перекриття буде неможливо приєднати. Він також може викликати серйозне пошкодження в системі блокування на коротких кромках. Підштовхування дощок настилу в бік до коротких кромок під час встановлення може запобігати утворенню проміжку. Однак, такий спосіб встановлення є складним і важким для використання, оскільки повинні бути об'єднані і використані одночасно три дії в зв'язку з розворотом вниз довгих кромок, як описано нижче. а) Кромки нової панелі перекриття повинні бути приведені в контакт з першою панеллю перекриття, що лежить на перекритті, і на довгу кромку нової панелі потрібно натиснути вперед в похилому положенні до першої панелі b) Нову панель потрібно змістити вбік, в натисненому і нахиленому вгору положенні, і натиснути вбік відносно короткої кромки другої панелі, що лежить на перекритті, щоб протидіяти зустрічному тиску гребеня c) Нарешті нову панель потрібно розвернути вниз до перекриття, і під час дії розвороту потрібно підтримувати тиск вперед і в бік. 1 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 60 Було виявлено, що проблеми розділення і встановлення часто відбуваються, коли панелі мають маленьку товщину і маленькі компактні системи блокування на довгих кромках або коли серцевина панелі зроблена з матеріалу з гладкими поверхнями, такого як деревноволокниста плита високої щільності (HDF). Такі проблеми також можуть виникати, коли панелі короткі або в зв'язку з встановленням першої або останньої панелі в кожному ряду, оскільки таке встановлення виконують загалом з панелями, які відрізані до меншої довжини, щоб адаптувати перекриття до положення стіни. Звичайно, проблеми розділення надзвичайно важкі для маніпулювання у будь-якому типі панелей, що використовують системи блокування з міцним згинальним гребенем, який створює істотний горизонтальний тиск розділення під час вертикального складання. Такі міцні гребені дуже важливі в багатьох застосуваннях, де потрібне вертикальне приєднання високої якості, і панелі з такими згинальними гребенями дуже важко встановлювати за допомогою відомих способів встановлення. Винахід намагається вирішити проблеми розділення в покриттях підлог, які призначені для встановлення за допомогою вертикального складання або вертикального блокування, або тільки розгортання довгих кромок. Вертикальне складання відповідно до відомої технології блокує панелі вертикально, коли вони нахилені вниз. Панелі можна розблокувати. Це можна зробити за допомогою спеціальних інструментів, які вставляють в систему блокування. Також можна нахилити вгору весь ряд і від'єднати панелі одна від одної. Було б доцільно, якби окремі панелі можна було заблокувати і розблокувати більш легким способом, переважно за допомогою простої дії зворотного розвороту. Пошкоджені панелі або неправильно встановлювальні панелі можна регулювати, замінювати або повторно встановлювати. Тому інша задача винаходу полягає в забезпеченні розв'язань цієї проблеми за допомогою нової системи блокування, яка після вертикального складання не приєднана вертикально і яка може бути звільнена за допомогою простого розвороту в зворотному напрямку. Вертикальне складання відповідно до відомої технології вимагає, щоб деякі частини системи блокування згиналися, стискувалися або зміщувалися, коли панелі нахиляють вниз. Це створює опір, який є незручністю під час встановлення. Третя задача винаходу полягає в тому, щоб забезпечити рішення, які уникають такого опору в максимально можливій мірі і в яких переважно всі типи опору, що викликаються вертикальними блокувальними частинами під час вертикального складання, значно зменшені або повністю виключені. Різні типи дощок настилу вимагають різних рішень блокування. Систему блокування, адаптовану для блокування покриттів підлоги з тонкого шаруватого матеріалу товщиною 5-8 мм з серцевиною з HDF, не завжди можна використовувати для блокування, наприклад, товстих дерев'яних покриттів підлоги з товщиною 14-25 мм і з серцевиною з різних типів порід і якостей деревини. Четверта мета полягає в тому, щоб забезпечити рішення, прийнятні для широкого діапазону різних типів перекриттів і різних розмірів одного і того ж типу перекриття. Визначення деяких термінів У подальшому тексті, видима поверхня встановлюваної панелі перекриття називається "лицьовою поверхнею", в той час як протилежний бік панелі перекриття, повернений до чорної підлоги, називається "задньою поверхнею". Кромка між передньою і задньою поверхнею називається "з'єднувальною кромкою". Якщо не визначено інакше, "вище" і "нижче" означають "до лицьової поверхні" і "до задньої поверхні". "Внутрішній" і "зовнішній" означають "до" або "від центра панелі". Під "горизонтальною площиною" передбачається площина, яка продовжується паралельно зовнішній частині поверхневого шару. Розташовані безпосередньо поряд верхні частини двох прилягаючих з'єднувальних кромок двох з'єднаних разом панелей перекриття визначають "вертикальну площину", перпендикулярну горизонтальній площині. Під "горизонтально" передбачається "паралельно горизонтальній площині", а під "вертикально" передбачається "паралельно вертикальній площині". Під "з'єднанням" або "системою блокування" передбачається спільно діючий приєднувальний засіб, який приєднує панелі перекриття вертикально і/або горизонтально. Під "системою механічного блокування" передбачається, що з'єднання може вироблятися без клею. Системи механічного блокування в багатьох випадках також можуть бути об'єднані зі склеюванням. Під "виготовлений за одне ціле з" передбачається "утворений у вигляді єдиного цілого з панеллю" або "приєднаний до панелі в заводських умовах". Під "окремими" частинами, складовими елементами і подібними компонентами передбачається, що вони виготовлені окремо, а не у вигляді єдиного цілого з серцевиною або основним тілом панелі. Окремі частини загалом приєднані в заводських умовах і виготовлені за одне ціле з панеллю, але вони можуть бути забезпечені, як частини, що втрачаються, які призначені для використання під час встановлювання панелей. 2 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 Під "згинальним гребенем" передбачається окремий гребінь, який має щонайменше деякі згинальні частини і який має подовжній напрямок вздовж з'єднувальних кромок, і який утворює частину вертикальної блокувальної системи. Весь гребінь може бути, наприклад, таким, що гнеться, або він може мати згинальні і пружні частини, які можуть бути зігнені і/або стиснені, і він може, щонайменше частково, розпрямлятися назад до або у напрямку до його вихідного положення. Гнучкість примушує гребінь під час блокування зміщуватися, щонайменше частково, в горизонтальному напрямку. Термін "згинальний гребінь" в цьому документі широко використовується, оскільки більшість показаних варіантів здійснення мають щонайменше деякі згинальні частини. Винахід не виключає згинальний гребінь, який по суті або частково зроблений з жорсткого матеріалу. Під "зміщуваним гребенем" передбачається будь-який тип гребеня, який приєднує прилягаючі кромки вертикально і який зроблений з окремого матеріалу і приєднаний до панелі перекриття, і який може повністю або частково зміщуватися між розблокованим положенням і заблокованим положенням. Зміщуваний гребінь може бути таким, що згинається або жорстким. Під "гребенем" передбачається будь-яка частина в секції кромки, яка запобігає вертикальному зміщенню. Під "розворотом" передбачається приєднання, що утворюється за допомогою обертального руху, під час якого відбувається зміна кутового положення між двома частинами, які приєднують або від'єднують. Коли розворот стосується приєднання двох панелей перекриття, відбувається кутове переміщування з верхніми частинами з'єднувальних кромок, які щонайменше частково знаходяться в контакті одна з одною, під час щонайменше частини цього переміщування. Під "розворотною системою блокування" передбачається система механічного блокування, яка може бути приєднана вертикально і горизонтально за допомогою розвороту, що містить гребінь і канавку, яка блокує дві прилягаючі кромки у вертикальному напрямку, і блокувальна планка з блокувальним елементом в одній кромці панелі, яка називається "панель планки", яка взаємодіє з блокувальною канавкою в іншій кромці панелі, яка називається "панель канавки", і блокує кромки в горизонтальному напрямку. Блокувальний елемент і блокувальна канавка мають загалом округлені напрямні поверхні, які спрямовують блокувальний елемент в блокувальну канавку, і поверхні блокування, які блокують і запобігають горизонтальному розділенню між кромками. Вертикальне складання не є чистою комбінацією, наприклад, розворотної системи блокування на довгих кромках і вертикальної системи блокування на коротких кромках, оскільки вертикальна і розворотна дії об'єднані, і короткі кромки складають разом таким же чином, як ножиці. Блокування відбувається поступово від однієї секції кромки, що прилягає до однієї довгої кромки, яка є похилою, до іншої секції кромки, що прилягає до іншої протилежної довгої кромки. Таке блокування двох прилягаючих кромок визначається як "блокування складанням". "Вертикальне складання" являє собою блокування трьох панелей, де використовуються комбінації розвороту на довгих кромках і складання на коротких кромках. Під "вертикальним складанням вздовж вертикальної площини" передбачається вертикальне складання з верхніми кромками двох коротких кромок, що знаходяться по суті в контакті по суті протягом всієї дії складання доти, поки кромки не виявляються заблоковані разом. Даний винахід стосується комплекту будівельних панелей, особливо панелей перекриття, або "плаваючого" покриття підлоги з системою механічного блокування, що містить окремий зміщуваний гребінь на короткій кромці, яка сконфігурована так, щоб поліпшувати встановлення і від'єднання панелі перекриття, встановлюваної за допомогою вертикального складання або розвороту, і яка буде протидіяти або запобігати розділенню коротких кромок під час встановлення. Винахід базується на першому основному розумінні того, що такі проблеми розділення пов'язані з окремим зміщуваним гребенем в блокуванні складанням, який повинен бути втиснений всередину в канавку зміщення, щоб відскакувати назад в горизонтальному напрямку до канавки під гребінь під час вертикального складання. Мета винаходу полягає в тому, щоб забезпечити систему блокування, яка може бути заблокована за допомогою вертикального переміщування або розвороту прилягаючої кромки, і де сила розділення зміщуваного гребеня під час вертикального переміщування або розвороту значно зменшена або переважно виключена внаслідок того, що спрямоване всередину зміщення зміщуваного гребеня в канавку зміщення під час встановлення значно зменшене або повністю виключене. Винахід забезпечує нові варіанти здійснення систем блокування на коротких кромках відповідно до різних аспектів, що пропонують відповідні переваги. Корисними областями для винаходу є стінові панелі, стелі, зовнішні застосування і панелі перекриттів будь-якої форми і з 3 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 60 будь-якого матеріалу, наприклад, з багатошарового матеріалу; особливо панелі з поверхневими матеріалами, які містять термореактивні смоли, деревину, HDF, фанеру або камінь. Відповідно до першого основного принципу винахід містить комплект панелей перекриття, що містять систему блокування з зміщуваним гребенем, виготовленим за одне ціле з кромкою панелі перекриття для приєднання кромки вертикально до прилягаючої кромки подібної панелі. Зміщуваний гребінь сконфігурований так, щоб зміщуватися по суті горизонтально і по суті в одному напрямку тільки з вихідного положення до кінцевого зовнішнього заблокованого положення в канавку під гребінь. Відповідно до першого варіанта здійснення винахід містить комплект по суті ідентичних панелей перекриття, забезпечених першим і другим з'єднувальними елементами, причому з'єднувальні елементи виготовлені за одне ціле з панелями перекриття і сконфігуровані так, щоб приєднувати прилягаючі кромки. Перший з'єднувальний елемент містить блокувальну планку з направленим вгору блокувальним елементом на кромці однієї панелі перекриття і відкриту вниз блокувальну канавку в прилягаючій кромці іншої панелі перекриття для приєднання прилягаючих кромок в горизонтальному напрямку, перпендикулярному прилягаючим кромкам, другий з'єднувальний елемент містить зміщуваний гребінь на кромці однієї панелі перекриття, і горизонтально відкриту канавку під гребінь в прилягаючій кромці іншої панелі перекриття для приєднання прилягаючих кромок у вертикальному напрямку, причому з'єднувальні елементи сконфігуровані так, щоб блокуватися за допомогою розворотного або вертикального переміщування. Блокувальна частина зміщуваного гребеня виконана у внутрішньому вихідному положенні в канавці зміщення в кромці панелі. Блокувальна частина сконфігурована так, щоб зміщуватися по суті горизонтально і по суті в одному напрямку тільки з вихідного положення до кінцевого зовнішнього заблокованого положення в канавку під гребінь. Одна істотна відмінність від відомої технології полягає в тому, що щонайменше частина гребеня зміщається по суті в одному напрямку тільки з вихідного розблокованого положення, де він був приєднаний до кромки в заводських умовах, і в заблоковане положення, де він блокує кромки вертикально. Блокування являє собою "єдину дію защіпання" або "єдину дію зміщення". Відомі згинальні і зміщувані гребені спочатку зміщаються всередину в канавку зміщення, а потім назовні в канавку під гребінь. Ці два зміщення мають загалом одну і ту ж величину. В окремих випадках перше зміщення навіть більше, ніж друге зміщення, наприклад, коли блокування роблять з попереднім розтягненням відносно частини канавки під гребінь. Таке блокування являє собою "подвійну дію защіпання". Головна перевага єдиної дії защіпання або єдиної дії зміщення полягає в тому, що блокування може бути виконане без будь-яких сил розділення, які розштовхують, наприклад, короткі кромки під час блокування і встановлення. Вираз "по суті тільки в одному напрямку" означає, що винаходом охоплені деякі варіанти здійснення подвійної дії, і вони не є виключно переважними в таких випадках, де перше зміщення в канавку зміщення істотно менше, ніж друге зміщення в канавку під гребінь. Перше зміщення може використовуватися, наприклад, для звільнення зміщуваного гребеня з його внутрішнього розблокованого положення або тільки для виконання частини зміщення до розблокованого або частково заблокованого положення. Відповідно до першого аспекту першого принципу винахід забезпечує комплект панелей перекриття, які містять систему блокування з окремим згинальним гребенем, виготовленим за одне ціле з кромкою панелі перекриття для приєднання кромки вертикально до прилягаючої кромки подібної панелі. Частина гребеня виконана так, щоб зміщуватися по суті горизонтально і по суті в одному напрямку тільки з вихідного положення до кінцевого зовнішнього заблокованого положення. Гребінь виконаний так, щоб закручуватися вздовж з'єднання під час блокування. Відповідно до варіанта здійснення першого принципу, винахід забезпечує згинальний гребінь, який має колінчасте з'єднання з натискною виступаючою деталлю, що продовжується по суті горизонтально від колінчастого з'єднання, і блокувальною виступаючою деталлю, що продовжується від колінчастого з'єднання по суті вертикально вгору. Блокувальна виступаюча деталь має блокувальну частину у верхній частині вище колінчастого з'єднання. Блокувальна частина блокується в канавці під гребінь, коли, наприклад, на прилягаючі короткі кромки першої і другої панелей натискають вертикально відносно натискної виступаючої деталі доти, поки короткі кромки не розміщуються по суті в одній і тій же площині. Вертикальне натиснення відносно натискної виступаючої деталі переважно викликають за допомогою вертикального складання. Відповідно до другого аспекту першого принципу забезпечений комплект панелей перекриття, який містить систему блокування з окремим згинальним гребенем, виготовленим за 4 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 одне ціле з кромкою панелі перекриття для приєднання кромки вертикально до прилягаючої кромки подібної панелі. Згинальний гребінь містить частини, що знаходяться під попереднім розтягненням. Відповідно до варіанта здійснення другого аспекту забезпечені панелі перекриття, наприклад, з короткими кромками, що мають систему блокування з окремим згинальним гребенем, який блокується за допомогою єдиної дії. Вертикальне переміщування однієї короткої кромки примушує частину зміщуваного гребеня защіпатися по суті в одному напрямку з внутрішнього вихідного розблокованого положення, де зміщуваний гребінь з'єднаний з канавкою зміщення з попереднім розтягненням, до зовнішнього вертикально заблокованого положення. Зняття попереднього розтягнення переважно викликається за допомогою вертикального складання. Відповідно до третього аспекту першого принципу, забезпечений комплект панелей перекриття, що містить систему блокування з окремим гребенем, виготовленим за одне ціле з кромкою панелі перекриття для приєднання кромки вертикально до прилягаючої кромки подібної панелі. Щонайменше частина гребеня є зміщуваною, і блокування виконують за допомогою бічного тиску, який прикладається в секції кромки гребеня і по суті вздовж кромки. Відповідно до одного варіанта здійснення цього третього аспекту винахід містить зміщуваний гребінь, який зміщається в канавці зміщення. Винахід відрізняється тим, що зміщення зміщуваного гребеня з вихідного розблокованого положення, в якому він приєднаний в заводських умовах, і в канавку під гребінь викликається, наприклад, довгою кромкою третьої панелі, яку нахиляють і приєднують до першої і другої панелей, коли вони розташовані по суті в одній і тій же площині, і з їх короткими кромками, що знаходяться в контакті. Цей третій аспект забезпечує можливість того, що панелі є розблоковані у вертикальному напрямку доти, поки не буде приєднана третя панель у сусідньому ряду. Вертикальне складання і від'єднання за допомогою розвороту вниз і вгору знову можуть бути виконані простим способом, оскільки немає гребеня, який створює будь-який опір і який блокується у вертикальному напрямку. Спочатку ініціюється вертикальне блокування, коли встановлюють новий ряд панелей. Це є головною перевагою в порівнянні з всіма відомими системами, що складаються вниз, які мають вертикальне блокування. Системи блокування відповідно до цього принципу можуть бути зроблені зі зміщуваним гребенем, наприклад, на короткій кромці панелі, який повертається у вихідне розблоковане положення, коли довгу кромку панелі в ряду, що прилягає звільняють, наприклад, за допомогою розвороту вгору. Це забезпечує можливість того, що все перекриття може бути від'єднане за допомогою простої дії розвороту окремих панелей. При цьому не є необхідним, як з використанням відомої технології, від'єднувати весь ряд за допомогою розвороту, щоб від'єднати перекриття. Як альтернатива, система блокування може бути сконфігурована так, щоб згинальний (гребінь) залишався у своєму зовнішньому положенні, завдяки тертю між гребенем і панелями або за допомогою залишкової деформації гребеня, навіть якщо третя панель видалена. Усі ці три основні варіанти здійснення, де зміщення викликається: a) натисненням на натискну виступаючу деталь, b) зняттям попереднього розтягнення, c) і зміщенням гребеня на короткій кромці за допомогою довгої кромки, основані на головному принципі, який полягає в тому, що зміщення робиться по суті тільки в одному напрямку, і що таке зміщення може бути виконане усього лише з дуже обмеженими або неістотними силами розділення. Вищезазначені аспекти були описані з панелями, що мають довгі і короткі кромки. Панелі можуть мати більше ніж чотири кромки, і вони можуть бути квадратними. Відповідно до другого принципу, винахід забезпечує спосіб встановлення і від'єднання панелей перекриття з розворотною системою блокування, наприклад, на довгих кромках і зміщуваним гребенем на коротких кромках. Спосіб містить етапи: 1. Приєднання довгих кромок другої і нової панелі у другому ряду до довгої кромки першої панелі в першому ряду так, що короткі кромки другої і нової панелі у другому ряду виявляються в контакті і по суті в одній і тій же площині. 2. Приєднання третьої панелі в третьому ряду за допомогою розвороту до довгих кромок другої і нової панелей, за допомогою чого зміщуваний гребінь на короткій кромці другої або нової панелі зміщається в канавку під гребінь так, що короткі кромки блокуються вертикально і горизонтально. Відповідно до цього другого принципу, винахід забезпечує спосіб від'єднання панелей перекриття з розворотною системою блокування, наприклад, на довгих кромках і зміщуваним 5 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 60 гребенем на коротких кромках, які приєднують панелі перекриття вертикально. Спосіб містить етапи: 1. Від'єднання довгих кромок третьої панелі в третьому ряду від довгої кромки другої і нової панелі у другому ряду і від'єднання зміщуваного гребеня і вертикального блокування між новою панеллю і другою панеллю у другому ряду за допомогою розвороту вгору третьої панелі від чорної підлоги. 2. Від'єднання нової панелі від довгих кромок першої панелі в першому ряду і від коротких кромок другої панелі за допомогою розвороту вгору. Відповідно до третього принципу, винахід забезпечує панелі і системи блокування з горизонтальним згинальним або зміщуваним блокувальним елементом, який забезпечує можливість приєднувати панелі за допомогою горизонтального зміщення одна до одної по суті в спільній площині відповідно до тих же основних принципів, які використовувалися для вертикального складання, як описано у цьому документі. Блокувальний елемент зміщається вертикально і блокується в горизонтальному напрямку в блокувальній канавці, розташованій у верхній або нижній частині верхнього або нижнього фланця. Блокування у вертикальному напрямку переважно виконується за допомогою гребеня і канавки. Цей третій принцип описаний в даному документі тільки схематично, оскільки всі варіанти здійснення і принципи, які використовуються для вертикального блокування, можуть використовуватися для горизонтального блокування. Очевидно, що частини, взаємодіючі в горизонтальному напрямку, потрібно регулювати у вертикальному напрямку, і т. д. Друга задача винаходу полягає в тому, щоб забезпечити нові і поліпшені варіанти здійснення окремих згинальних гребенів, які можна використовувати у всіх типах систем блокування, де потрібне зміщення щонайменше частини гребеня, щоб виконувати вертикальне або горизонтальне блокування панелей. Мета полягає в тому, щоб поліпшити функціонування блокування і міцність блокування в порівнянні з відомою технологією. Винахід забезпечує згинальний гребінь, що має подовжню спрямованість. Щонайменше одна з кромок, що продовжуються в подовжньому напрямку, є жорсткою. Згинальний гребінь має в подовжньому напрямку одну або декілька еластичних порожнин, які можуть стискуватися і розпрямлятися назад у вихідне положення. Винахід є корисним у всіх типах покриттів підлоги і особливо в покриттях підлоги, де важко запобігати розділенню, наприклад, через тертя між довгими кромками, або де відомі гребені створюють великі сили розділення. Тому винахід є особливо прийнятним для коротких панелей, наприклад, 40-120 см, де тертя вздовж довгих кромок низьке, для широких панелей з шириною понад 20 см, оскільки відомі згинальні гребені є довгими і створюють сильний тиск гребеня, і для панелей, наприклад, з серцевиною з HDF, компактних багатошарових або пластмасових матеріалів і т. д., де тертя є низьким завдяки дуже гладким і маючим низьке тертя поверхням в системі блокування. Винахід також корисний в тонких панелях, наприклад, з товщиною 6-9 мм, і особливо в таких панелях, які мають компактні системи блокування на довгих кромках, наприклад, з блокувальними планками коротше 6 мм, оскільки такі панелі перекриття і така система блокування будуть мати невелику поверхню контакту з низьким тертям. За допомогою системи покриття підлоги, виконаної відповідно до одного або декількох з описаних вище принципів, можуть бути досягнуті декілька переваг. Перша перевага полягає в тому, що встановлення може бути виконане простим способом і без необхідності застосування бічного тиску під час встановлення, щоб запобігати розділенню дощок настилу по коротких кромках. Друга перевага полягає в тому, що значно зменшений ризик розділення кромок, яке може викликати тріщини в системі блокування під час складання. Третя перевага полягає в тому, що системи блокування можна утворювати з більш жорсткими і більш міцними гребенями, які можуть блокувати панелі вертикально з більш високою міцністю. Четверта перевага полягає в тому, що блокування і розблокування можна зробити більш легкими і з більш надійним функціонуванням блокування. Гребінь може містити пластмасовий матеріал і може бути виготовлений, наприклад, за допомогою лиття під тиском. За допомогою цього способу виготовлення можна виготовляти велику різноманітність складних тривимірних форм за низькою вартістю, і згинальні гребені легко можна приєднувати один до одного, щоб утворювати заготовки гребенів. Гребінь також можна робити з пресованої або підданій механічній обробці пластмасової або металевої секції, який може бути додатково сформований, наприклад, за допомогою штампування, щоб утворювати згинальний гребінь. Недолік, пов'язаний з пресуванням, крім додаткових етапів виготовлення, полягає в тому, що є важко, але не неможливо, зміцнювати гребінь, наприклад, волокном. Однак, пресована пластмасова секція може бути переважною альтернативою, коли гребінь має поперечний переріз по суті прямокутної форми. Оснований на деревині матеріал, 6 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 наприклад, такий як HDF або компактний багатошаровий матеріал або пластмасовий матеріал у формі листа, також може використовуватися для утворення згинального або зміщуваного гребеня. Можна використовувати будь-який тип полімерних матеріалів, такий як PA (поліамід), POM (поліоксиметилен), PC (поліакрилонітрил), PP (поліпропілен), PET (поліетилентерефталат) або PE (поліетилен), або подібний матеріал, що має властивості, описані вище в різних варіантах здійснення. Ці пластмасові матеріали, коли, наприклад, використовується лиття під тиском, можуть бути укріплені, наприклад, за допомогою скловолокна, волокна кевлар, вуглецевого волокна або тальку, або крейди. Переважним матеріалом є скловолокно, переважно особливо довге, укріплене PP або POM. Короткі кромки можуть бути від'єднанні за допомогою інструмента у формі голки, який можна вставляти від кутової секції в канавці під гребінь і відтискати згинальний гребінь назад в канавці зміщення. Потім одну панель можна розвернути вгору, в той час як інша панель все ще знаходиться на чорній підлозі. Звичайно, панелі також можна від'єднувати традиційним способом за допомогою розвороту вгору або зміщення вздовж з'єднання. Всі посилання на "а/an/the [елемент, пристрій, компонент, засіб, етап і т. д.]» повинні інтерпретуватися відкрито, як такі, що стосуються щонайменше наприклад одного згаданого елемента, пристрою, компонента, засобу, етапу і т. д., якщо явно не заявлено інакше. Майже всі варіанти здійснення описані з окремими гребенями на панелі планки головним чином для того, щоб спростити опис. Окремий гребінь може бути розташований на кромці складаної панелі. Суть винаходу пояснюється на кресленнях, де: Фіг. 1a-1d ілюструють систему блокування попереднього рівня техніки. Фіг. 2a-2b показують згинальний гребінь попереднього рівня техніки під час дії блокування. Фіг. 3a-3b показують панелі перекриття з системою механічного блокування попереднього рівня техніки на короткій кромці. Фіг. 4 показує, як короткі кромки двох панелей перекриття можуть бути заблоковані за допомогою вертикального складання відповідно до попереднього рівня техніки. Фіг. 5a-5d показують варіанти здійснення систем блокування коротких кромок, які створюють силу розділення під час блокування. Фіг. 6a-6d показують варіант здійснення відповідно до першого аспекту винаходу. Фіг. 7a-7c показують у вигляді 3-вимірних варіантів здійснення згинальний гребінь відповідно до першого аспекту винаходу. Фіг. 8a-8d показують варіант здійснення другого аспекту винаходу. Фіг. 9a-9b показують зміщуваний гребінь відповідно до варіанта здійснення другого аспекту винаходу. Фіг. 9c-9g показують варіанти здійснення відповідно до третього аспекту винаходу. Фіг. 10a-10d показують варіанти здійснення відповідно до третього аспекту винаходу. Фіг. 11a-11d показують варіанти здійснення відповідно до першого і другого аспекту винаходу. Фіг. 11e-11g показують приклади того, як можна використовувати основні принципи винаходу, щоб приєднувати панелі за допомогою горизонтального защіпання. Фіг. 12a-12d показують секцію кромки варіанта здійснення винаходу. Фіг. 13a-13f показують встановлення панелей, що мають згинальний гребінь відповідно до одного переважного варіанта здійснення. Фіг. 14a-14h показують варіанти здійснення згинального гребеня. Фіг. 15a-15f показують варіанти здійснення згинального гребеня й інструмента для створення бічного тиску. Фіг. 16a-16e показують приклади того, як приєднують і виготовляють гребінь. Фіг. 17a-17j показують варіанти здійснення зміщуваного гребеня. Фіг. 18a-18i показують варіанти здійснення згинальних і зміщуваних гребенів. Фіг. 19a-19e показують варіанти здійснення згинального гребеня. Фіг. 20a-20c показують варіанти здійснення згинальних гребенів. Фіг. 21a-21d показують варіанти здійснення згинальних і зміщуваних гребенів. Фіг. 22a, 22b показують встановлення останнього ряду. Фіг. 23a-23c показують варіанти здійснення зміщуваного гребеня. Фіг. 24a-24d показують встановлення панелей відповідно до принципу згинання за допомогою згинального гребеня. Фіг. 25a-25b показують згинальний гребінь з жорсткою частиною. 7 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 26a-26c показують згинальний гребінь, який запобігає за допомогою засобу, який запобігає зміщенню вздовж кромки. Фіг. 1-4 і приведений нижче відповідний опис описують опубліковані варіанти здійснення і використовуються для пояснення головних принципів винаходу. Показані варіанти здійснення являють собою тільки приклади. Панель 1, 1′ перекриття попереднього рівня техніки, забезпечена системою механічного блокування і згинальним гребенем 30, описана з посиланням на фіг. 1a-1d. На фіг. 1a схематично зображений поперечний переріз з'єднання між з'єднувальною кромкою 4a короткої кромки панелі 1 і протилежною з'єднувальною кромкою 4b короткої кромки другої панелі 1′. Лицьові поверхні панелей розміщені по суті в загальній горизонтальній площині НР, а верхні частини 21, 41 з'єднувальних кромок 4a, 4b впираються одна в одну у вертикальній площині VP. Система механічного блокування забезпечує блокування панелей відносно одна одної у вертикальному напрямку D1, також як в горизонтальному напрямку D2. Для забезпечення з'єднання двох з'єднувальних кромок в напрямках D1 і D2, кромки панелі перекриття способом, який відомий сам по собі, мають блокувальну планку 6 з блокувальним елементом 8 на одній з'єднувальній кромці, що далі згадується як "панель планки", яка взаємодіє з блокувальною канавкою 14 в іншій з'єднувальній кромці, що далі згадується як "складана панель", і забезпечують горизонтальне блокування. Система механічного блокування попереднього рівня техніки містить окремий згинальний гребінь 30, що фіксується в канавці 40 зміщення, утвореній в одній із з'єднувальних кромок. Згинальний гребінь 30 має ділянку Р1 канавки, яка розташована в канавці 40 зміщення, і виступаюча ділянка P2, виступаюча за межі канавки 40 зміщення. Виступаюча ділянка P2 згинального гребеня 30 на одній із з'єднувальних кромок взаємодіє з канавкою 20 під гребінь, утвореною в іншій з'єднувальній кромці. На фіг. 3a показаний поперечний переріз A-A панелі відповідно до фіг. 3b, яку видно зверху. Згинальний гребінь 30 має на одній з секцій кромок фрикційне з'єднання 36, яке може бути утворене, наприклад, у вигляді локального маленького вертикального виступу. Це фрикційне з'єднання підтримує згинальний гребінь в канавці 40 зміщення під час встановлення, або під час виготовлення, упаковування і транспортування, якщо згинальний гребінь виготовлений за одне ціле з панеллю перекриття в заводських умовах. На фіг. 2a і 2b показане положення згинального гребеня 30 після першого зміщення до нижньої частини канавки 40 зміщення. Зміщення викликається по суті згинанням згинального гребеня 30 в його подовжньому напрямку за допомогою складання панелі, і таке згинання створює сили розділення, які можуть примушувати довгі кромки ковзати, а короткі кромки розділятися під час складання. На фіг. 4 показаний один варіант здійснення вертикального складання. Першу панель 1′′ в першому ряду R1 приєднують до другої панелі 1 у другому ряду R2. Нову панель 1′ переміщують її довгою кромкою 5a до довгої кромки 5b першої панелі 1′′ під нормальним кутом встановлення, що складає приблизно 25-30 градусів, притискають до прилягаючої кромки і приєднують її довгою кромкою 5a до довгої кромки 5b першої панелі за допомогою розвороту. Ця дія розвороту також з'єднує коротку кромку 4b нової панелі 1′ з короткою кромкою 4a другої панелі 1. Складна панель 1′ блокується з панеллю 1 планки з об'єднаним вертикальним і обертальним рухом вздовж вертикальної площини VP і з контактом між верхніми кромками другої панелі 1 і нової панелі 1′. На фіг. 5a-5c показані відомі приклади згинальних гребенів 30, які можна використовувати для блокування коротких кромок відповідно до відомої технології. Фіг. 5a показує окремий гребінь 30 на панелі планки з гнучкою лапкою, що защіпається, яка продовжується вниз. Фіг. 5c показує окремий гребінь з гнучкою лапкою, що защіпається всередині канавки 40 зміщення. Лапка, що защіпається може продовжуватися вгору або вниз і може бути на панелі планки або на складаній панелі. Фіг. 5c показує згинальний гребінь 30, що містить виступи 60, як показано на фіг. 5d, і ці виступи можуть бути розташовані в канавці 40 зміщення або продовжуватися від вертикальної площини в канавку 20 під гребінь. Всі ці варіанти здійснення створюють тиск Р розділення, коли згинальні частини гребеня утискуються всередину до нижньої частини канавки зміщення, і це може примушувати короткі кромки розділятися так, що система блокування може ушкоджуватися, або так, що панелі неможливо буде встановити. На фіг. 6a-6d показані варіанти здійснення панелей з системою блокування відповідно до першого аспекту винаходу. Панель 1 планки має блокувальну планку 6 з блокувальним елементом 8 і згинальним гребенем 30, який приєднаний до канавки 40 зміщення. Згинальний гребінь 30 має колінчасте з'єднання 15 з нижньою натискною виступаючою деталлю 17, яка 8 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 60 продовжується по суті горизонтально за межі вертикальної площини VP, що містить натискний блокувальний елемент 18. Колінчасте з'єднання також має блокувальну виступаючу деталь 16, яка продовжується по суті вертикально, з блокувальною частиною 19 у верхній частині блокувальної виступаючої деталі 16. Складана панель 1′ має блокувальну канавку 14, яка взаємодіє з блокувальним елементом 8 і блокує панелі горизонтально, і натискну блокувальну канавку 10, яка взаємодіє з натискним блокувальним елементом 18 і запобігає горизонтальному зміщенню між складаною панеллю 1′ і зміщуваним блокувальним елементом 31. Складана панель 1′ також має встановлювальну канавку, яка взаємодіє з блокувальною частиною 19 і блокує панелі 1, 1′′ вертикально. Натискна виступаюча деталь 17 буде згинатися вниз з натискним блокувальним елементом 18, заблокованим в натискній блокувальній канавці 11, коли складана панель 1′ переміщується вертикально вниз до панелі 1 планки по суті вздовж вертикальної площини VP, як показано на фіг. 6b і 6c. Блокувальна частина 19 зрештою буде защіпатися в канавці 20 під гребінь, коли верхні частини з'єднувальних кромок 21, 41 виявляться по суті в одній і тій же горизонтальній площині, і панелі 1, 1′ будуть заблоковані вертикально D1 і горизонтально D2 без будь-якого горизонтального тиску, який може зміщувати кромки одна від одної під час вертикального складання. Згинання натискної виступаючої деталі 17 і гнучкість згинального гребеня 30, які забезпечують можливість натискної виступаючої деталі і блокувальної частини відділятися щонайменше злегка, одна від одної під час блокування, є істотною ознакою, яка забезпечує можливість блокування високої якості з верхніми кромками, розташованими в загальній площині. Система блокування відповідно до винаходу являє собою вертикальну систему, що защіпається. Гребінь під час вертикального складання буде закручуватися в подовжньому напрямку. Кромка, яка знаходиться близько до довгої сторони, яка приєднується за допомогою розвороту (4b1 на фіг. 4), під час вертикального складання виявиться в положенні, як показано на фіг. 6c, в той час як інша кромка (4b2 на фіг. 4) буде в положенні, як показано на фіг. 6a. Вигин натискної виступаючої деталі 17 буде змінюватися по довжині гребеня 31. Навіть маленький вигин, що становить приблизно 0,1 мм, може значно поліпшувати функціонування і якість блокування, і забезпечує можливість значно зменшити або переважно виключити ці проміжки або вертикальний зазор. На фіг. 7a-7c показані згинальні гребені. На фіг. 7a показаний згинальний гребінь 30, який може бути зроблений, наприклад, за допомогою пресування. На фіг. 7b показаний варіант здійснення, який може бути виготовлений за допомогою комбінації пресування і механічного формування, такого як штампування або різання. Частини нижньої виступаючої деталі 22 можуть бути видалені, щоб збільшити гнучкість і крутіння нижньої виступаючої деталі. Це означає, що довжина LP натискної виступаючої деталі буде змінною вздовж згинального гребеня 30. Фіг. 7c показує інший варіант здійснення, який зроблений за допомогою лиття під тиском. Блокувальна виступаюча деталь і натискна виступаюча деталь мають отвори 24, 23, або як альтернатива, більш тонкі секції, які сприяють гнучкості, оскільки крутіння в подовжньому напрямку зміщуваного гребеня може використовуватися для того, щоб робити частини більш гнучкими, в той же час зберігаючи міцність блокування. Це означає, що товщина блокувальної частини TL, і/або блокувальної виступаючої деталі TE, і/або натискної виступаючої деталі TP може змінюватися вздовж згинального гребеня 30. У межах головного принципу винаходу можливі декілька альтернативних варіантів. Натискний блокувальний елемент 18 також може мати виступ, що продовжується вниз 18′ таким чином, що він може блокуватися в блокувальній канавці 14′, розташованій на верхній частині планки 6, подібно до варіанта здійснення, показаного на фіг. 11a і 11f. Горизонтальне блокування може бути виконане без використання великого блокувального елемента 8, і це може забезпечувати більш низьку вартість завдяки меншій кількості відходів і можливості використовувати винахід в дуже тонких покриттях підлоги, наприклад, тонше ніж 7 мм. Натискна виступаюча деталь 17 може мати різну протяжність, і вона може охоплювати частину або навіть весь блокувальний елемент 8, як показано пунктирними лініями на фіг. 6d. На фіг. 8a-8d показаний варіант здійснення відповідно до другого аспекту винаходу. Згинальний гребінь 30 має внутрішнє розблоковане положення і зовнішнє заблоковане положення. Згинальний гребінь 30 знаходиться в своєму розблокованому положенні, зафіксованому в канавці зміщення, з попереднім розтягненням, що викликається, наприклад, частиною 51 згинального гребеня, яка натискає на згинальний гребінь 30 вгору. Горизонтальний фіксатор 52 гребеня на згинальному гребені 30 взаємодіє з горизонтальним фіксатором 53 канавки в канавці 40 зміщення і запобігає перескакуванню згинального гребеня 30 до його остаточного заблокованого положення. Фіксатор канавки може бути утворений з різними кутами. Для утворення поверхонь з великими самогальмівними кутами можна використовувати, наприклад, шабер. Згинальний гребінь перескакує в заблоковане положення, де блокувальна 9 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 60 частина 19 блокується в канавці зміщення, коли верхня частина 21 короткої кромки на складаній панелі 1′ переміщує частину згинального гребеня вниз іроз'єднує горизонтальний гребінь і фіксатори 52, 53 канавки, як показано на фіг. 8b, 8c. Можна використовувати декілька альтернативних варіантів з різними формами згинальних частин, засобом блокування і засобом роз'єднання, щоб створювати попереднє розтягнення згинального гребеня, блокувати гребінь в канавці зміщення і звільняти згинальний гребінь так, щоб він перескакував до свого заблокованого положення. Згинальні частини можна робити з такого ж матеріалу, як згинальний гребінь, або з окремих гнучких матеріалів, приєднаних до гребеня або до канавки зміщення. Горизонтальні сили розділення загалом не присутні в цьому типі дій єдиного защіпання, де гребінь зміщається по суті в одному напрямку. Навіть у випадку, коли попереднє розтягнення може зніматися, коли блокування складанням заблоковане не повністю, проблеми розділення будуть зменшені, оскільки блокувальний елемент 8 панелі планки частково знаходиться в блокувальній канавці 14 складаної панелі і запобігає розділенню. Це показано на фіг. 8b. На фіг. 9a показаний варіант здійснення згинального гребеня, який видно зверху, а фіг. 9b показує той же варіант здійснення, який видно від кромки панелі, паралельної горизонтальної площини. Виступ 51 являє собою згинальну частину, яка продовжується і горизонтально, і вертикально, і тому може натискати на згинальний гребінь в цих обох напрямках, щоб блокувати згинальний гребінь з попереднім розтягненням і зміщувати його до остаточного заблокованого положення. На фіг. 9c і 9e показаний варіант здійснення третього аспекту першого принципу, який видно таким же чином, як описано вище. Забезпечений зміщуваний гребінь, який має один або більше по суті горизонтальні виступи 60 з фрикційними з'єднаннями 36, які закріпляють зміщуваний гребінь 31, зафіксований в канавці 40 зміщення. Зміщуваний гребінь 31 буде зміщуватися з його блокувальною частиною 19 в канавці зміщення з обертальним рухом по суті навколо фрикційних з'єднань на виступах, коли прикладають бічний тиск Р до натискної кромки 32 на зміщуваному гребені, як показано на фіг. 9e. Цей обертальний рух також буде зміщувати зміщуваний гребінь в канавці 20 під гребінь. Можна використовувати декілька інших альтернативних варіантів, щоб одержувати зміщення за допомогою бічного тиску. Зміщуваний гребінь може бути об'єднаний з одним або декількома окремими клиноподібними елементами, які можуть використовуватися для зміщення і підштовхування зміщуваного гребеня в канавку під гребінь, коли гребінь або окремий елемент зміщають збоку. Інші альтернативні варіанти являють собою зміщувані гребені з частинами, які закріплюють гребінь в канавці зміщення під час транспортування і які призначені для відділення від гребеня, коли прикладають бічний тиск. Звичайно, також можна використовувати відомий гребінь у формі дуги, як показано на фіг. 3b. Бічний тиск буде згинати гребінь, і виступаюча частина P2 буде зміщуватися перпендикулярно подовжньому напрямку гребеня. Для зміщення блокувальної частини в канавку під гребінь можна використовувати всі відомі принципи, де використовується бічний тиск для виконання перпендикулярного зміщення. Всі варіанти здійснення, показані в цьому документі, основані на наступних трьох принципах: - принцип зв'язку, де для виконання зміщення використовується повертання навколо центральних точок - принцип клина, де два клини ковзають відносно один одного - принцип згинання, де частини згинаються у формі дуги. Ці три принципи можуть бути об'єднані, і зміщуваний гребінь може мати частини, де використовуються принципи зв'язку, клина і згинання для перетворення бічного тиску в перпендикулярне зміщення, щоб приводити частини гребеня в канавку і блокувати дошки настилу вертикально або горизонтально. Цей третій аспект винаходу пропонує переваги, що полягають в тому, що всі частини зміщуваного гребеня можуть бути зроблені жорсткими. Однак, в окремих застосуваннях переважними є згинальні гребені або згинальні частини. На фіг. 9f показаний варіант здійснення, де натискна кромка 32 виставлена біля довгої кромки 5b другої панелі 1, яку приєднують до першої панелі 1′′. Нову панель 1′ приєднують за допомогою розвороту до довгої кромки першої панелі 1′′ і плоско укладають на чорній підлозі так, що короткі кромки 4a, 4b другої і нової панелей знаходяться в одній і тій же площині. Третя панель 1а, як показано на фіг. 9g, тепер може бути приєднана за допомогою розвороту до довгих кромок 5b другої 1 і нової панелі 1′, а натискна кромка 32 може бути утиснена всередину вздовж короткої кромки другої панелі 1, наприклад, гребенем 10 третьої панелі 1а. Тепер зміщуваний гребінь 31 буде зміщуватися вздовж коротких кромок, але також і в канавці 20 під гребінь нової панелі 1′, і друга 1 і нова панель 1′ будуть заблоковані горизонтально, і ризик розділення кромок під час блокування виключається. Цей спосіб встановлення і система 10 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 60 блокування додатково пояснюються на фіг. 10a-10d. На фіг. 10a показано, як гребінь 10 натискає на секцію 32 кромки в напрямку вздовж короткої кромки під час розвороту довгих кромок. На фіг. 10b показано заблоковане положення зі зміщуваним гребенем в його остаточному заблокованому положенні. Під час блокування гребінь може створювати істотний тиск на натискну кромку, і короткі кромки можуть бути жорстко заблоковані відносно одна одної у вертикальному напрямку. На фіг. 10c показане положення другої 1 і нової панелей 1′ до того, як їх короткі кромки виявляються заблокованими вертикально, а фіг. 10d показує заблоковане положення, коли біля гребеня третьої панелі 1а його зміщуваний гребінь 31 зміщений в його остаточне заблоковане положення. Очевидно, що гребінь може бути зміщений за допомогою тиску відносно натискної кромки, який монтажник прикладає під час встановлення, наприклад, інструментом, а не за допомогою розвороту третьої панелі. Також очевидно, що зміщувані гребені можуть бути приєднані до кромки панелі під час встановлення. Винахід містить спосіб встановлення панелей перекриття за допомогою розворотної системи блокування на довгих кромках і зміщуваного гребеня на коротких кромках. Спосіб містить етап Приєднання довгих кромок другої 1, і нової панелі 1′ до довгої кромки першої панелі 1′′ в першому ряду R1 так, що короткі кромки другої і нової панелі у другому ряду R2 знаходяться в контакті і по суті в одній і тій же площині. Приєднання третьої панелі в третьому ряду R3 за допомогою розвороту до довгих кромок другої і нової панелей, за допомогою чого зміщуваний гребінь на короткій кромці другої і нової панелей зміщається так, що короткі кромки виявляються заблокованими вертикально і горизонтально. Винахід містить спосіб від'єднання панелей перекриття з розворотною системою блокування на довгих кромках і згинальним гребенем на коротких кромках, як показано на фіг. 10d і 10c. Згинальний гребінь 30 може бути таким, що згинається таким чином, що він повертається до вихідного розблокованого положення, коли бічний тиск Р знімають, як показано, наприклад, на фіг. 14f-14h. Панелі встановлені і заблоковані, як показано на фіг. 10d. Спосіб, який містить представлений нижче етап, описаний з посиланням на фіг. 10c. Спосіб містить етапи: 1. Від'єднання довгих кромок 5a третьої панелі 1а в третьому ряду від довгої кромки 5b другої 1 і нової панелі 1′ у другому ряду і від'єднання згинального гребеня 30 і вертикального блокування між новою панеллю 1′ і другою панеллю 1 у другому ряду за допомогою розвороту третьої панелі 1а від чорної підлоги. 2. Від'єднання нової панелі 1′ від довгих кромок 5b першої панелі 1′′ в першому ряду і від коротких кромок 4a другої панелі 1 за допомогою розвороту вгору нової панелі 1′. Усі три принципи зв'язку, клина і згинання можуть бути оборотними. Фіг. 11a-11d являють собою приклади, які показують, що всі варіанти здійснення зміщуваних і згинальних гребенів можна регулювати так, що вони, як альтернатива, можуть бути приєднані до протилежної короткої кромки на складаній панелі. З креслень очевидно, що зміщуваний гребінь 31, як показано на фіг. 9f, може бути приєднаний в канавці зміщення на новій панелі 1′, яку складають відносно другої панелі 1 планки. На фіг. 11a показано, що натискна виступаюча деталь 17 може мати натискний блокувальний елемент 18′, що продовжується вниз, який блокується в блокувальній канавці 14′, розташованій на верхній частині планки 6. Пунктирна лінія показує, що планка може бути зроблена коротшою. Фіг. 11e-11g являє собою приклад, який показує, що основні принципи зміщуваного гребеня і його функціонування і геометрію можна використовувати для приєднання панелей перекриття вертикально за допомогою по суті горизонтальної єдиної дії защіпання. Варіант здійснення показує згинальний блокувальний елемент 61, який зафіксований в канавці з попереднім розтягненням і звільняється під час горизонтального зміщення однієї кромки панелі відносно іншої кромки панелі. Усі показані варіанти здійснення відповідно до описаних принципів блокування і від'єднання панелей можна використовувати для приєднання і від'єднання панелей горизонтально відповідно дотих же принципів, які були показані для вертикального складання. Очевидно, що всі показані згинальні або зміщувані гребені можна використовувати як згинальні або зміщувані блокувальні елементи 61, які можна зміщувати вертикально замість горизонтального зміщення в блокувальну канавку 14. Нову панель можна приєднувати відповідно до того принципу, в якому виконується зміщення горизонтально заблокованої першої панелі в першому ряду і переважно вздовж приєднаних довгих кромок доти, поки верхні кромки нової і другої панелей не виявляться в контакті, а гребінь 10 - в канавці 9, як показано на фіг. 11е-11f. Зміщуваний блокувальний елемент 61 можна, наприклад, зміщувати вертикально за 11 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 допомогою третьої панелі 1а, яку розвертають до довгих кромок нової панелі 1′ і другої панелі 1. Третя панель може натискати на натискну кромку зміщуваного блокувального елемента 61 і спричиняти вертикальне зміщення частини блокувального елемента 61. Блокувальний елемент 61 може, наприклад, розпрямлятися назад в своє розблоковане положення, коли тиск знімають. Це забезпечує можливість того, що панелі можуть звільнятися за допомогою зворотного горизонтального зміщення від коротких кромок. Очевидно, що вертикальні зміщення, основані на принципах зв'язку, клина і згинання, можна використовувати для того, щоб виконувати горизонтальне блокування. Цей третій принцип винаходу також можна об'єднувати з першим принципом. Кромки можуть мати зміщуваний гребінь і зміщуваний блокувальний елемент. Блокувальний елемент 61 може бути на нижній частині 10b або на верхній частині 10a гребеня 10, а блокувальна канавка 14 може бути у внутрішній частині планки 6 або у верхньому фланці. Так, підріз в блокувальній канавці у верхньому фланці 9a може бути утворений, наприклад, за допомогою зіскоблювання. Тому відповідно до третього принципу винахід містить комплект по суті ідентичних панелей перекриття, кожна з яких містить одну пару протилежних кромок, забезпечених першим і другим з'єднувальними елементами, виготовленими за одне ціле з панелями перекриття і сконфігурованими так, щоб приєднувати прилягаючі кромки вертикально і горизонтально. Щонайменше один з першого або другого з'єднувального елемента містить окремий блокувальний елемент, виготовлений за одне ціле з панеллю і з'єднаний з канавкою зміщення в розблокованому положенні. Окремий блокувальний елемент сконфігурований так, щоб зміщуватися горизонтально або вертикально тільки в одному напрямку з внутрішнього розблокованого положення і до зовнішнього заблокованого положення для блокування двох прилягаючих кромок вертикально і/або горизонтально. Такий варіант здійснення сприяє більш легкому встановленню, оскільки не потрібно долати ніякі сили стиснення, щоб утискувати блокувальний елемент в канавку зміщення для виконання дії вертикального або горизонтального защіпання. Всі варіанти здійснення винаходу можна використовувати на довгих і/або коротких кромках або на панелі планки і/або на панелі канавки. Винахід не виключає гребені і на прилягаючих кромках або декілька гребенів на одній і тій же кромці поруч один з одним або один під одним. Показані системи блокування відповідно до першого і другого аспекту винаходу можна утворювати так, щоб їх, наприклад, можна було приєднувати за допомогою розвороту і/або защіпання. Система блокування відповідно до третього аспекту винаходу може бути заблокована за допомогою горизонтального защіпання довгих кромок, за допомогою чого, наприклад, гребінь на довгій кромці може натискати на натискну кромку зміщуваного гребеня під час горизонтального защіпання довгих кромок. Всі варіанти здійснення можуть мати геометрію, що забезпечує можливість від'єднання за допомогою розвороту вгору. Панелі можуть мати кромки, які не є перпендикулярними, і вони можуть мати більше 4 кромок, наприклад 5, 6, 8 кромок, і навіть до 12 кромок. На фіг. 12a-12 показана секція кромки зміщуваного гребеня 31. На фіг. 12a показаний зміщуваний гребінь до його приєднання в канавці 40 зміщення. Горизонтальний виступ 60 в цьому варіанті здійснення має фрикційне з'єднання 36 і кут, з подовжнім напрямком зміщуваного гребеня, що становить приблизно 50-60 градусів. На фіг. 12b показане вихідне з'єднання зміщуваного гребеня 31 під час приєднання гребеня в канавці 40 зміщення. Горизонтальний виступ 60 зігнутий до більш низького кута, що становить, наприклад, 35-40 градусів. На фіг. 12c показане зміщення зміщуваного гребеня вздовж з'єднувальної кромки. Це зміщення вміщує зміщуваний гребінь в правильне положення в подовжньому напрямку вздовж короткої кромки і в попередньо визначене положення відносно довгої кромки панелі. Це зміщення приводить натискну кромку 32 в правильне положення і виключає виробничі допуски. Блокування високої якості вимагає, щоб зміщуваний гребінь і натискна кромка 32 були розміщені з високою точністю, переважно з допуском, що не перевищує 1 мм. На фіг. 12 показано, як зміщуваний гребінь 31 зміщається в напрямку блокування LD, перпендикулярному бічному тиску Р, який прикладають паралельно подовжньому напрямку зміщуваного гребеня 31. Горизонтальний виступ 60 має в цьому положенні кут, що становить приблизно 70-75 градусів. Він згинається по суті по колу C. Це є перевагою, оскільки сила натиснення Р в напрямку блокування може бути значно вищою, ніж сила блокування в напрямку натиснення PD. Це створює міцне вертикальне блокування і примушує короткі кромки займати положення в одній і тій же площині навіть у випадку, коли короткі кромки панелей злегка зігнені в різних напрямках. На фіг. 12d показано, що натискна кромка 32 може бути згинальною і гнучкою. Це є перевагою і виключає виробничі допуски, пов'язані з розташуванням і геометрією зміщуваного гребеня і 12 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 60 системи блокування. Зміщуваний гребінь може блокуватися з попереднім розтягненням в канавці 40 під гребінь. На фіг. 13a-13e показане функціонування зміщуваного гребеня 31, який складається з дуже простого компонента, переважно пресованої або литої пластмасової секції з простим і по суті прямокутним поперечним перерізом. На фіг. 13a показані перша панель 1′′ і друга панель до їх приєднання. На фіг. 13b показаний поперечний переріз короткої кромки 4a другої панелі 1. Фіг. 13 показує панелі на приєднаній стадії. Зміщуваний гребінь знаходиться в канавці 40 зміщення. На фіг. 13d показано, що нову панель 1′ (на фіг. 13c не показана) можна переміщувати вертикально вгору і вниз, і що немає ніякого вертикального приєднання, яке запобігає розвороту вгору або вниз довгих кромок нової 1′ і першої 1′′ панелі. Щоб спростити опис, фіг. 13e представлена без нової панелі. Приєднання третьої панелі 1а до другої панелі 1 притискує одну із секцій Es1 кромок до кромки першої панелі 1′′, переважно відносно внутрішньої частини канавки 9 під гребінь довгої кромки, й іншу із секцій Es2 кромок, в цьому випадку натискну кромку 32, відносно кромки третьої панелі 1а, переважно відносно гребеня 10 довгої кромки. Зміщуваний гребінь 31 згинається в горизонтальній площині і в подовжньому напрямку. Частина може зміщуватися в канавці 20 під гребінь, як показано на фіг. 13f. Зміщуваний гребінь 31 повертається у вихідне положення, як показано на фіг. 13c, якщо третю панель 1а від'єднують, і тиск на секції Es1 і Es2 кромок знімають. Це забезпечує можливість від'єднувати нову панель 1′ за допомогою дії розвороту вгору. Блокування за допомогою вертикального складання і від'єднання за допомогою розвороту вгору переважно виконують вздовж вертикальної площини VP з верхніми кромками нової і другої панелей, що знаходяться в контакті. Згинання або зміщення переважно повинні бути більш різко виражені на секції Es1 кромки, яка знаходиться навпроти секції Es2, де прикладається бічний тиск. Це дає більш міцне блокування, оскільки сили тертя в подовжньому напрямку з'єднання можна зменшити, а нормальна складова сили, направлена в канавку під гребінь, може бути вищою. Це означає, що вигин може початися в секції Es2 кромки, і він може поступово збільшуватися до натискної секції Es2. Гребінь може одержати заблоковане положення так, що головна частина середньої секції виявиться паралельною з канавкою під гребінь. Головна перевага в порівнянні з відомою технологією полягає в тому, що виходить значно більш сильний тиск під час заключного етапу блокування, ніж під час початкової стадії. Це можна використовувати для блокування кромок з сильним попереднім розтягненням. У відомих системах блокування присутня протилежна ситуація, де тиск гребеня знаходиться в його піковому стані, коли гребінь знаходиться у внутрішньому положенні. Це представляє перевагу, якщо нижня частина канавки 40 зміщення утворена в площині, яка знаходиться над верхньою частиною елемента блокування, як показана на фіг. 13f На фіг. 14a-14b показано, що згинання зміщуваного гребеня 31 можна полегшувати, якщо зміщуваний гребінь в розблокованому положенні горизонтально злегка зігнутий в подовжньому напрямку. На фіг. 14c показаний зміщуваний гребінь 31, який в цьому випадку також являє собою згинальний гребінь, оскільки він є гнучким в подовжньому напрямку. Він має простий і по суті прямокутний поперечний переріз (і) щонайменше одне фрикційне з'єднання, яке втримує гребінь в канавці зміщення під час транспортування і встановлення. Гребінь має довжину L і напрямок W ширини. На фіг. 14d показаний зміщуваний гребінь 31, який злегка зігнутий горизонтально в горизонтальній площині, паралельній основній площині панелей. Це полегшує додаткове згинання і зміщення. На фіг. 14e показано, що фрикційне з'єднання може бути замінене зміщуваним гребенем, який злегка зігнутий вертикально, перпендикулярно горизонтальній площині. Очевидно, що гребені можна приєднувати в канавці зміщення без будь-яких спеціальних фрикційних з'єднань або зігнених форм. Достатньою може бути щільна посадка. Клей не виключений. Всі ці варіанти здійснення можуть бути об'єднані. Наприклад, гребінь може бути виготовлений так, щоб він був злегка зігнений вертикально і горизонтально. Всі ці гребені переважно створювати з пластмасового матеріалу за допомогою лиття під тиском або за допомогою пресування, або просто за допомогою штампування пластмасового матеріалу у формі листа. На фіг. 14f-14h показаний інший принцип утворення зміщуваного гребеня. Гребінь має по його довжині L середню секцію S1, яка має меншу ширину, ніж частина, розташована ближче до секцій Es1, Es2 кромок. Це полегшує згинання. Фіг. 14g і 14h показують згинання, коли прикладають і знімають бічний тиск Р. На фіг. 15a-15c показаний варіант здійснення зміщуваного і згинального гребеня 31 з секціями Es1, Es2 згинальних кромок, які забезпечують можливість зміщення основної частини гребеня, і де є вертикальний блокувальний елемент 19 по суті над основною частиною протяжності короткої кромки. 13 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 15d-15e показано, що секції згинальних кромок відповідно до фіг. 15a-15c і згинання відповідно до фіг. 14b можуть бути об'єднані. На фіг. 15f показано, що зміщуваний гребінь можна зміщувати за допомогою інструмента, який створює бічний тиск. На фіг. 16a-16d показане приєднання окремого гребеня або будь-якого подібного вільного елемента. Зміщуваний гребінь 31 приєднують в канавку 40 на кромці за допомогою штовхача, який переважно приєднує одну кромку гребеня. На фіг. 16b показано, що додатково можна використовувати притискне колесо PW, щоб приєднувати зміщуваний гребінь 31 в канавку 40. На фіг. 16d показано, що можна використовувати пристрій позиціонування PD, щоб встановлювати гребінь в задане положення відносно однієї довгої кромки. Це можна робити суміщеним чином в безперервному потоці. На фіг. 16e показано, як зміщуваний або згинальний гребінь 31 можна утворювати із заготовки TB гребеня, наприклад, з пресованої секції, яка була піддана штампуванню, щоб утворювати і відділяти гребені від пресованої заготовки TB гребеня. Фрикційні з'єднання можна утворювати, наприклад, за допомогою штампування або за допомогою нагрівання. На фіг. 17a-17j зображені варіанти здійснення згинальних і зміщуваних гребенів 31 відповідно до винаходу. На фіг. 17a-17b показаний згинальний гребінь 30 із середньою секцією, що містить дві частини, відділені одна від одної в напрямку ширини W. На фіг. 17c-17e показані гребені, де ширина W змінюється по довжині L згинального гребеня 30. Усі фіг. 14a-14h, 15a-15e і 17a-17e являють собою приклади варіантів здійснення, основаних на принципі згинання. На фіг. 17f-17g показаний принцип клина з подвійним зміщуваним гребенем, з двома частинами 31a, 31b, що містять взаємодіючі клини 70, які зміщаються і відділяються один від одного в напрямку ширини W при прикладенні бічного тиску Р. На фіг. 17h-17j показана секція кромки подвійного гребеня, на яких приєднані дві частини 31a і 31b. На фіг. 17h показано, як такий подвійний гребінь може бути виготовлений і складений разом, коли він приєднаний, як показано на фіг. 17i. З'єднання 62, яке приєднує ці дві частини, може згинатися, розширятися, стискуватися або відділятися від однієї з частин, коли прикладають бічний тиск Р. На фіг. 18a-18c показаний варіант здійснення зміщуваного гребеня 31 відповідно до принципу зв'язку, який має декілька горизонтальних виступів 60, які під час приєднання гребеня до канавки 40 (фіг. 18b) і зміщення (фіг. 18c) повертаються навколо центральної точки. Виступи можуть згинатися, і вони можуть перманентно повертатися або, як альтернатива, згинатися так, що вони можуть повертатися, щонайменше частково, до вихідного розблокованого положення, коли бічний тиск знімають. На фіг. 18d показана заготовка TB пресованої секції по суті з прямокутним поперечним перерізом, що містить одне або більше фрикційних з'єднань 36, як показано на фіг. 18e. Варіанти здійснення, як показано на фіг. 18f-18i, і які основані на принципі зв'язку, показують, як достатньо складні форми з одним або декількома горизонтальними виступами, що містять фрикційне з'єднання, можуть бути одержані за допомогою штампування і/або формування заготовки з пресованої секції. На фіг. 18h і 18i показано, що можна об'єднувати принципи одержання горизонтального зміщення в канавку під гребінь за допомогою бічного тиску з гребенем, що містить горизонтальні виступи, або з гребенем, який згинається. Показаний гребінь 31 частково зміщається за допомогою горизонтальних виступів 60 відповідно до принципу зв'язку і частково - за допомогою частини у формі дуги, яка зміщається відповідно до принципу згинання. Відома технологія, як описано в зв'язку з фіг. 1-5, може бути об'єднана з варіантами здійснення винаходу. Частину згинального гребеня можна утискувати в канавку зміщення під час вертикального складання, як показано, наприклад, на фіг. 5, і після цього вона може защіпатися назад в канавку під гребінь. Після цього можна прикладати бічний тиск і можна одержувати остаточне і більш міцне блокування відповідно до принципів винаходу. Такі комбінації також можна робити із згинальним блокувальним елементом, який блокується горизонтально, як показано і описано в зв'язку з фіг. 11e-11g. На фіг. 19a показаний варіант здійснення принципу попереднього розтягнення, де дві частини згинального гребеня 30 приєднані одна до одної під попереднім розтягненням за допомогою крюка 63. На фіг. 19b показаний гребінь 31, коли попереднє розтягнення було зняте за допомогою крюка 63. На фіг. 19c-19e показано, що цей крюк може бути звільнений за допомогою вертикального тиску, який викликається кромкою складаної панелі 1′, і в результаті частина гребеня 30 розпрямляється в канавку під гребінь. 14 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 20a-20b показаний варіант здійснення принципу попереднього розтягнення, де внутрішня частина гребеня 30 є такою, що згинається і підштовхує зовнішню жорстку частину в канавку під гребінь, коли крюк 63 знімає попереднє розтягнення. Гнучкість одержана завдяки еластичній порожнині 72. На фіг. 20c показаний утворений литтям під тиском згинальний гребінь 30, де зміщення основане на принципі попереднього напруження і де під час вертикального складання декілька крюків 63 поступово знімають попереднє розтягнення. Частини гребеня 31 будуть поступово зміщуватися в канавку під гребінь. Очевидно, що такий згинальний гребінь можна використовувати для блокування дощок настилу без крюків 63 і з принципом подвійної дії, де частини гребеня поступово зміщаються в канавку зміщення і назад знову в канавку під гребінь відповідно до відомих принципів, пов'язаних з вертикальним складанням і описаних з посиланням на фіг. 1-4. Секція внутрішньої канавки з її по суті жорсткою частиною 73 може бути перманентно приєднана в канавці зміщення за допомогою сильного тертя або попереднього розтягнення, або як альтернатива, вона може бути приклеєна до канавки. Гребінь може мати декілька секцій 72 еластичних порожнин. Вони можуть бути приєднані на одній або обох сторонах з жорсткими частинами 73 - однією у внутрішній частині канавки зміщення і однією у зовнішній частині - які блокуються в канавці під гребінь. Також очевидно, що згинальні гребені можуть бути зроблені, наприклад, відповідно до варіантів здійснення 17b, 19b і 20b таким чином, що вони можуть бути стиснені, і так, що вони можуть використовуватися для блокування дощок настилу відповідно до принципів, описаних з посиланням на фіг. 1-4, де частина згинального гребеня згинається в подовжньому напрямку під час вертикального складання. Гребінь 30 може, як показано на фіг. 20b, мати внутрішню згинальну частину 72 і жорстку зовнішню частину 73, яка блокується в канавці під гребінь, коли згинальна частина 72 стискується під час вертикального складання в положення, як показано на фіг. 20a. Звичайно, гребінь 30 може мати по його довжині декілька таких згинальних секцій 72, які зігнені і стискуються в подовжньому напрямку гребеня. Такий принцип показаний на фіг. 25a, 20b. На фіг. 21a і показаний варіант здійснення відповідно до принципу клина, де частина 70 клина відділяється від зміщуваного гребеня під час зміщення в канавку 40. На фіг. 21b показаний гребінь 31, де під час зміщення відділяються декілька частин. На фіг. 21c показаний утворений литтям під тиском гребінь 31 з декількома горизонтальними виступами 60 відповідно до принципу зв'язку, де товщина і ширина гребеня змінюються по довжині. На фіг. 21d показаний гребінь 30 з декількома частинами у формі дуги, які можуть зміщуватися відповідно до принципу згинання. На фіг. 22a і 22b показано, як останній ряд, розташований близько від стіни 71, може бути заблокований, якщо гребінь 30, наприклад, зроблений відповідно до принципу згинання. Зовнішня частина гребеня 30 зміщається в бік простим інструментом. Цей спосіб також можна використовувати для першого ряду. Як альтернатива, в канавку зміщення можна вставлятися інструмент у формі голки, щоб зміщувати гребінь. На одній кромці можна використовувати фрикційне або аналогічне з'єднання, щоб блокувати перший ряд таким же способом, як і всі інші панелі. У більшості варіантів здійснення відповідно до принципів клина і зв'язку зміщення в першому ряду виконується таким же способом, як і у всіх інших рядах. На фіг. 23a-23c показаний варіант здійснення відповідно до принципу клина, який складається з двох частин 31a і 31b, які складають разом і приєднують до одного компонента з одним або декількома клиноподібними крюками 77. Зміщенням, виробничими допусками і силами тиску можна керувати дуже точним способом за допомогою зігнених і/або згинальних клинів 70a, 70b і блокувальних частин 78a, 78b, які блокуються вздовж з'єднання і які взаємодіють одна з одною, щоб полегшувати кероване зміщення в канавку під гребінь. Складні, вдосконалені й ефективні з точки зору вартості характерні особливості можна виконувати переважно за допомогою лиття під тиском. У переважному варіанті здійснення, ці дві частини виготовляють в одній і тій же ливарній формі. Показані варіанти здійснення являють собою тільки приклади. За допомогою комбінацій показаних варіантів здійснення і загалом відомих принципів може бути зроблена "необмежена" кількість альтернативних варіантів. На фіг. 24a-24d показано блокування дошки настилу, яка в цьому випадку є дерев'яним покриттям підлоги, і зміщення, що виконується відповідно до принципу згинання. Гребінь 30 в цьому варіанті здійснення зафіксований на дошці настилу так, що він злегка виступає за межі гребеня (канавки) 9 довгої кромки. Коли згинальний гребінь 30 входить в контакт з внутрішньою частиною канавки 10 під гребінь, він зміщається вздовж з'єднання, як показано на фіг. 24b. 15 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 Третю панель 1а приєднують за допомогою розвороту, і її гребінь 10 натискає на натискну кромку 32 згинального гребеня 30. На фіг. 24d показано, як гребінь 31 стискується з однією з його секцій Es1 кромки, що знаходиться в контакті з внутрішньою частиною канавки 9 довгої кромки першої панелі 1′′, і іншою секцією Es2 кромки, що знаходиться в контакті з верхньою частиною гребеня 10 третьої панелі 1а. Принцип згинання забезпечує можливість встановлювати перекриття в обох напрямках - з частиною гребеня довгої кромки на планці або з планкою довгої кромки під гребенем. Можна згадати, що можна одержувати стиснення, що становить приблизно 0,5 мм, в результаті згинання гребеня приблизно на 2 мм. Навіть з виробничими допусками, які становлять приблизно 0,1 мм для згинального гребеня 30 і для механічної обробки дошки 1 настилу, гребеня 10 і канавки 9, можна одержувати блокування високої якості, головним чином внаслідок стиснення волокон і того, що форма дуги перетворюється в пряму лінію, коли тиск і зміщення вздовж з'єднання збільшуються. На фіг. 25a показаний новий варіант здійснення згинального гребеня, який можна використовувати для блокування дощок настилу за допомогою вертикального складання відповідно до відомого принципу, де під час вертикального складання гребінь зміщається кромкою всередину. Зміщення викликається еластичними порожнинами 72, які можуть стискуватися і згинатися. На фіг. 25a показане зовнішнє заблоковане положення згинального гребеня 30, а на фіг. 25b - внутрішнє стиснене і розблоковане положення. У цьому варіанті здійснення гребінь має жорстку зовнішню частину 73, яка блокується в канавці під гребінь, коли згинальна частина 72 перескакує у вихідне положення. Звичайно, згинальний гребінь 30 може мати декілька таких секцій 72 еластичних порожнин по його довжині, які згинаються і стискуються в подовжньому напрямку гребеня. На фіг. 26a показаний варіант здійснення, який можна використовувати для встановлення в задане положення і фіксування зміщуваного гребеня, щоб запобігати зміщенню гребеня вздовж з'єднання, коли прикладають бічний тиск. Цей варіант здійснення забезпечує можливість того, щоб навіть панелі в першому ряду можна було заблокувати за допомогою згинання гребеня. Зміщуваний гребінь має бічний крюк 79, який блокується, наприклад, відносно внутрішньої частини канавки 9 довгої кромки. Бічний крюк через виступаючу деталь 80 приєднаний до секції Es1 кромки гребеня навпроти натискної кромки 32. Цей бічний крюк 79 також використовується для розташування гребеня 30 і натискної кромки 32 в правильному положенні відносно довгої кромки. На фіг. 26b показане згинання, коли прикладають бічний тиск P. Бокові крюки і позиціонуючі елементи можна застосовувати на обох довгих кромках як альтернативу згадуваному раніше фрикційному з'єднанню. Бічний крюк, наприклад, можна застосовувати в канавці блокування довгої кромки. На фіг. 26c показаний варіант здійснення з фрикційними з'єднаннями 36, які запобігають зміщенню вздовж кромки. Частини гребеня також можна приклеювати до кромки. Натискна кромка має фіксуючий виступ 81, який продовжується по канавці довгої кромки. Цей виступ можна використовувати, наприклад, в дерев'яних перекриттях з серцевиною з тонкої пластинки, щоб долати простори між тонкими пластинками і гарантувати, що частина гребеня завжди буде натискати на натискну кромку 32. Зміщення гребеня відповідно до принципу клина також можна робити з канавкою зміщення, яка має одну або декілька частин, утворених подібно до клинів. Це означає, що глибина і/або товщина канавки зміщення змінюється по довжині кромки. ФОРМУЛА ВИНАХОДУ 1. Комплект панелей (1, 1′) перекриття, забезпечених системою блокування, що містить окремий зміщуваний гребінь (31), приєднаний до кромки (4а, 4b) панелі перекриття для приєднання кромки вертикально до прилягаючої кромки подібної панелі, який відрізняється тим, що щонайменше частина зміщуваного гребеня (31) виконана з можливістю зміщення в канавці під гребінь сусідньої короткої кромки, при цьому блокування виконується за допомогою бічного тиску (Р), що прикладається клиновим елементом в секції кромки зміщуваного гребеня (31) і по суті вздовж кромки (4а, 4b) для з'єднання кромки і прилягаючої кромки вертикально. 2. Комплект панелей (1, 1′) перекриття, забезпечених системою блокування, що містить окремий зміщуваний гребінь (31), приєднаний до кромки (4а, 4b) панелі перекриття для приєднання кромки вертикально до прилягаючої кромки подібної панелі, який відрізняється тим, що щонайменше частина зміщуваного гребеня (31) виконана у формі дуги і з можливістю зміщення в канавці під гребінь сусідньої короткої кромки, при цьому блокування виконується за допомогою бічного тиску (Р) для згинання зміщуваного гребеня до секції кромки зміщуваного 16 UA 101802 C2 5 10 15 20 25 30 35 40 45 50 55 60 гребеня (31) і по суті вздовж кромки (4а, 4b) для з'єднання кромки і прилягаючої кромки вертикально. 3. Комплект панелей (1, 1′) перекриття, забезпечених системою блокування, що містить окремий зміщуваний гребінь (31), приєднаний до кромки (4а, 4b) панелі перекриття для приєднання кромки вертикально до прилягаючої кромки подібної панелі, який відрізняється тим, що щонайменше частина зміщуваного гребеня (31) виконана з можливістю зміщення в канавці під гребінь з обертальним рухом по суті навколо фрикційних з'єднань на виступах, при цьому блокування виконується за допомогою бічного тиску (Р), що прикладається зв'язком, виконаним на зміщуваному гребені (31), до натискної кромки на зміщуваному гребені і по суті вздовж кромки (4а, 4b) для з'єднання кромки і прилягаючої кромки вертикально. 4. Комплект панелей (1, 1′) за п. 1, який відрізняється тим, що окремо зміщуваний гребінь (31) виконаний у вигляді виготовленого за допомогою лиття під тиском пластмасового компонента, що містить скловолокно, укріплене РР (поліпропілен) або РОМ (поліоксиметилен). 5. Комплект панелей (1, 1′) за п. 1, який відрізняється тим, що окремо зміщуваний гребінь (31) виконаний у вигляді виготовленого за допомогою лиття під тиском пластмасового компонента. 6. Комплект панелей (1, 1′) за п. 5, який відрізняється тим, що виготовлений за допомогою лиття під тиском пластмасовий компонент виконаний з полімерних матеріалів, таких як РА (поліамід), РОМ (поліоксиметилен), PC (полікарбонат), PP (поліпропілен), PET (поліетилентерефталат) або РЕ (поліетилен). 7. Комплект панелей (1, 1′) за п. 2, який відрізняється тим, що окремо зміщуваний гребінь (31) виконаний у вигляді виготовленого за допомогою лиття під тиском пластмасового компонента. 8. Комплект панелей (1, 1′) за п. 7, який відрізняється тим, що виготовлений за допомогою лиття під тиском пластмасовий компонент виконаний з полімерних матеріалів, таких як РА (поліамід), РОМ (поліоксиметилен), PC (полікарбонат), PP (поліпропілен), PET (поліетилентерефталат) або РЕ (поліетилен). 9. Комплект панелей (1, 1′) за п. 3, який відрізняється тим, що окремо зміщуваний гребінь (31) виконаний у вигляді виготовленого за допомогою лиття під тиском пластмасового компонента. 10. Комплект панелей (1, 1′) за п. 9, який відрізняється тим, що виготовлений за допомогою лиття під тиском пластмасовий компонент виконаний з полімерних матеріалів, таких як РА (поліамід), РОМ (поліоксиметилен), PC (полікарбонат), PP (поліпропілен), PET (поліетилентерефталат) або РЕ (поліетилен). 11. Комплект панелей за будь-яким із пп. 1-3, який відрізняється тим, що панелі забезпечені першим і другим з'єднувальними елементами (6, 8, 14, 20, 31), причому з'єднувальні елементи виконані з можливістю приєднання прилягаючих кромок, при цьому перший з'єднувальний елемент містить блокувальну планку (6) з направленим вгору блокувальним елементом (8) на кромці панелі перекриття і відкриту вниз блокувальну канавку (14) в прилягаючій кромці іншої панелі перекриття для приєднання прилягаючих кромок в горизонтальному напрямку D2, перпендикулярному прилягаючим кромкам, другий з'єднувальний елемент містить зміщуваний гребінь (31) на кромці панелі перекриття і горизонтально відкриту канавку (20) під гребінь в прилягаючій кромці іншої панелі перекриття для приєднання прилягаючих кромок у вертикальному напрямку D1, причому з'єднувальні елементи виконані з можливістю блокування за допомогою вертикального переміщення однієї з панелей, при цьому блокувальна частина (19) зміщуваного гребеня (31) виконана у внутрішньому вихідному положенні в канавці (40) зміщення на кромці панелі, причому блокувальна частина виконана з можливістю зміщення по суті горизонтально і по суті в одному напрямку тільки з вихідного розблокованого положення до кінцевого зовнішнього заблокованого положення в канавці (20) під гребінь іншої прилягаючої панелі за допомогою бічного тиску Р, спрямованого в подовжньому напрямку зміщуваного гребеня. 12. Комплект панелей за будь-яким із пп. 1-3, який відрізняється тим, що зміщуваний гребінь виконаний таким, що згинається, причому частина гребеня (31) зігнена в подовжньому напрямку L гребеня (31). 13. Комплект панелей за п. 11 або 12, який відрізняється тим, що ширина W гребеня (31) змінюється в подовжньому напрямку L. 14. Комплект панелей за будь-яким із пп. 1-3, який відрізняється тим, що окремо зміщуваний гребінь виконаний у вигляді виготовленого за допомогою лиття під тиском пластмасового компонента, що містить скловолокно, укріплене РР (поліпропіленом) або РОМ (поліоксиметиленом). 15. Комплект панелей за будь-яким із пп. 1-3, який відрізняється тим, що окремо зміщуваний гребінь виконаний у вигляді виготовленого за допомогою лиття під тиском пластмасового компонента. 17 UA 101802 C2 5 16. Комплект панелей за п. 15, який відрізняється тим, що виготовлений за допомогою лиття під тиском пластмасовий компонент виконаний з полімерних матеріалів, таких як РА (поліамід, тобто нейлон), РОМ (поліоксиметилен), PC (полікарбонат), РР (поліпропілен), PET (поліетилентерефталат) або РЕ (поліетилен). 17. Комплект панелей за будь-яким із пп. 1-3, який відрізняється тим, що окремо зміщуваний гребінь містить оснований на деревині матеріал. 18 UA 101802 C2 19 UA 101802 C2 20 UA 101802 C2 21 UA 101802 C2 22 UA 101802 C2 23 UA 101802 C2 24 UA 101802 C2 25 UA 101802 C2 26 UA 101802 C2 27 UA 101802 C2 28
