Стикове з’єднання стінових панелей з плитами перекриття

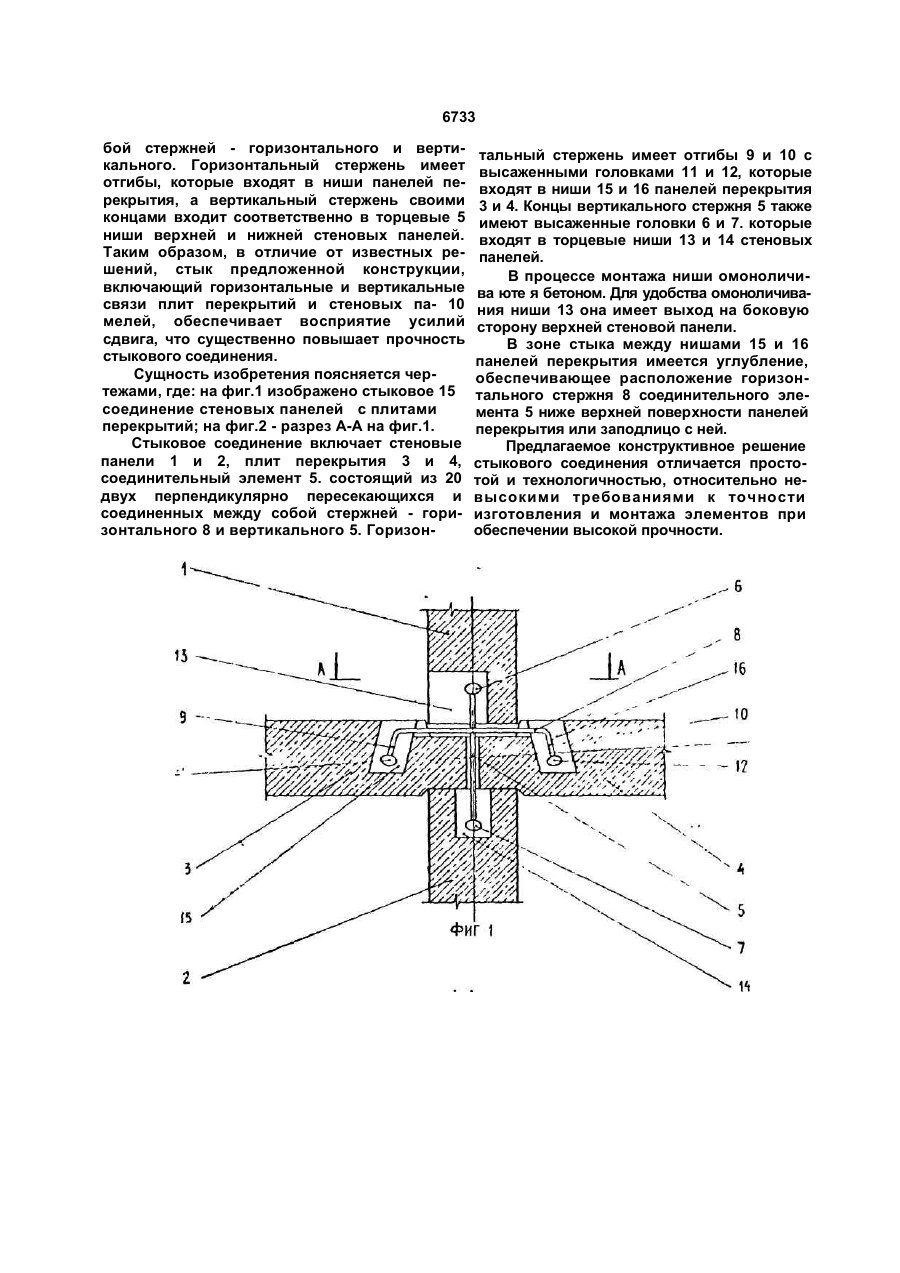

1. Стыковое соединение стеновых пане лей с плитами перекрытия, включающее нижнюю панель, верхнюю панель с нишей на боковой поверхности, плиту перекрытия с нишами и верхней подрезкой на опорном участке по всей длине стыка, вертикальный арматурный стержень, размещенный в панелях и бетон омонопичивания, о т л" и ч а ющ е е с я тем, что оно снабжено горизонтальным арматурным стержнем с отгибами, в нижней панели по вертикальной оси симметрии выполнена ниша, причем горизонтальный арматурный стержень установлен с пересечением с вертикальным стержнем и соединен с последним, концы которого размещены в нишах панелей. 2. Стыковое соединение по п.1, о т л ич а ю щ е е с я тем, что опорный участок плиты перекрытия выполнен также и с нижней подрезкой ло всей длине стыка. С > о Изобретение относится к области строительства и может быть использовано в качестве узлов соединения плит перекрытий и стеновых панелей. Известен узел соединения плит перекрытия и внутренней стеновой панели, включающий металлический закладной и соединительный элемент и ниши в соединяемых плитах перекрытий [1]. Ниши данного технического решения выполнены ступенчатыми, закладной элемент - в виде двутавра, а соединительный элемент - в виде стержневого металлического каркаса. Недостаток такого узла - повышенная сложность, металлоемкость и трудоемкость его выполнения. Наиболее близким по технической сущности к предлагаемому решению является стена многоэтажного сейсмостойкого зда ния [2], включающая панели, выполненные с вертикальными каналами, арматурные стержни, размещенные в каналах, отделенные от стен разделительным слоем и соединенные между собой выпусками, расположенными в анкерных устройствах в уровне перекрытий. Недостатком такого технического решения является его повышенная конструктивная сложность и материалоемкость. В основу изобретения поставлена задача создать стыковое соединение плит перекрытий и стеновых панелей, обладающее повышенной жксткостью и сейсмостойкостью. Это достигается тем, что в стыковом соединении соединительный элемент выполнен из двух перпендикулярно пересекающихся и соединенных между со W W о 6733 бой стержней - горизонтального и вертикального. Горизонтальный стержень имеет отгибы, которые входят в ниши панелей перекрытия, а вертикальный стержень своими концами входит соответственно в торцевые 5 ниши верхней и нижней стеновых панелей. Таким образом, в отличие от известных решений, стык предложенной конструкции, включающий горизонтальные и вертикальные связи плит перекрытий и стеновых па- 10 мелей, обеспечивает восприятие усилий сдвига, что существенно повышает прочность стыкового соединения. Сущность изобретения поясняется чертежами, где: на фиг.1 изображено стыковое 15 соединение стеновых панелей с плитами перекрытий; на фиг.2 - разрез А-А на фиг.1. Стыковое соединение включает стеновые панели 1 и 2, плит перекрытия 3 и 4, соединительный элемент 5. состоящий из 20 двух перпендикулярно пересекающихся и соединенных между собой стержней - горизонтального 8 и вертикального 5. Горизон тальный стержень имеет отгибы 9 и 10 с высаженными головками 11 и 12, которые входят в ниши 15 и 16 панелей перекрытия 3 и 4. Концы вертикального стержня 5 также имеют высаженные головки 6 и 7. которые входят в торцевые ниши 13 и 14 стеновых панелей. В процессе монтажа ниши омоноличива юте я бетоном. Для удобства омоноличивания ниши 13 она имеет выход на боковую сторону верхней стеновой панели. В зоне стыка между нишами 15 и 16 панелей перекрытия имеется углубление, обеспечивающее расположение горизонтального стержня 8 соединительного элемента 5 ниже верхней поверхности панелей перекрытия или заподлицо с ней. Предлагаемое конструктивное решение стыкового соединения отличается простотой и технологичностью, относительно невысокими требованиями к точности изготовления и монтажа элементов при обеспечении высокой прочности. 6733 А-А зФИГ. 2 Упорядник Замовлення 642 Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
