Система і спосіб керування живленням в портативному обчислювальному пристрої і стикувальній станції портативного обчислювального пристрою

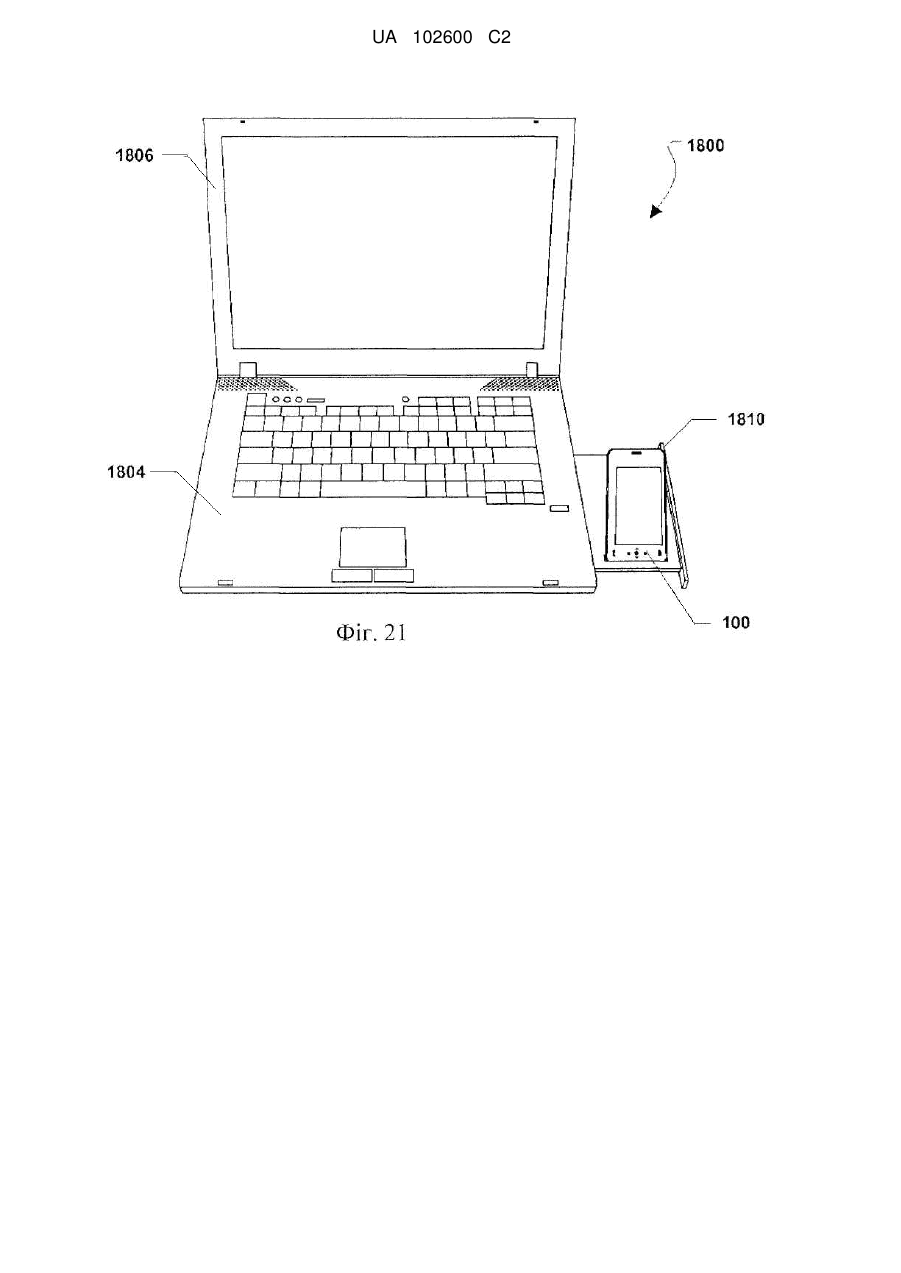

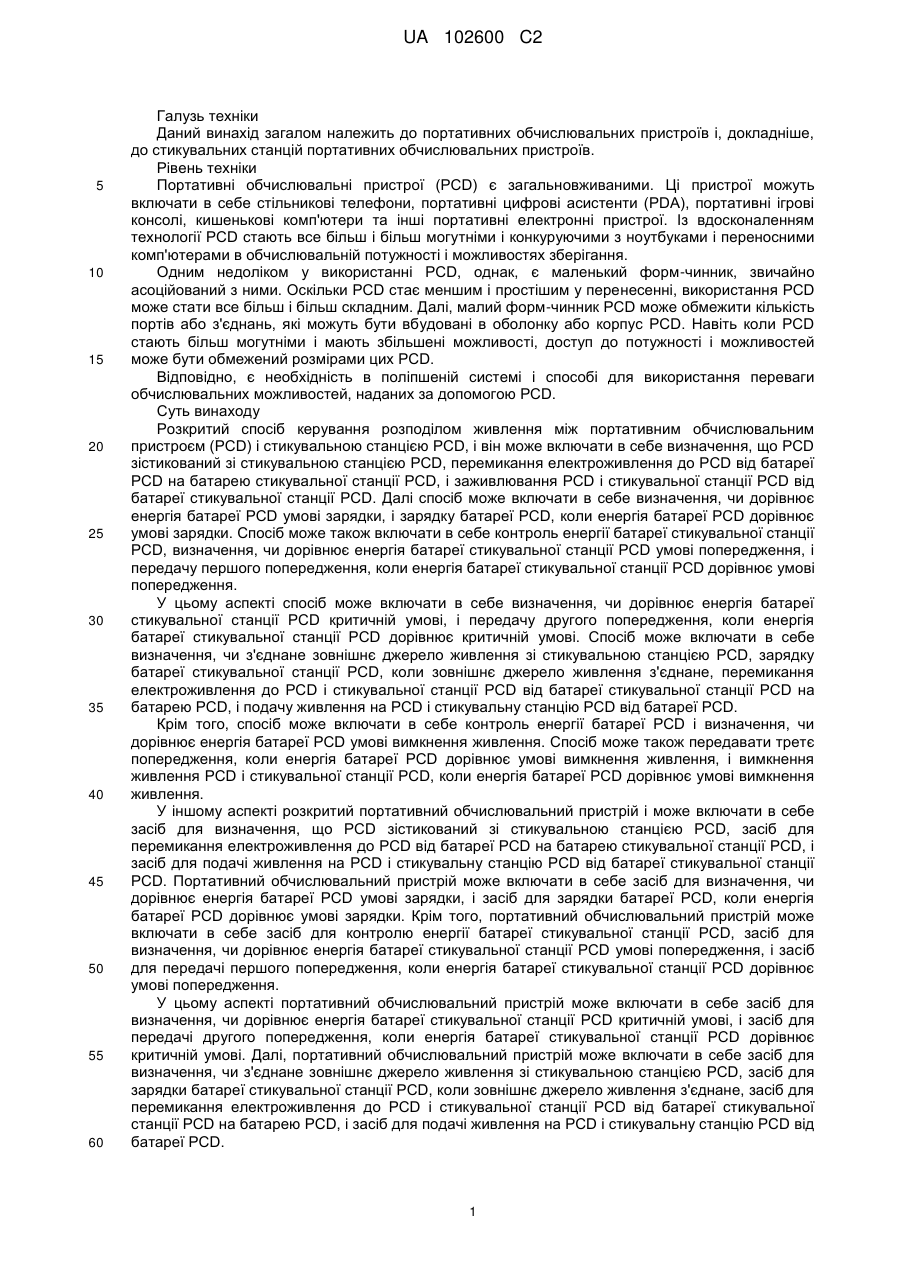

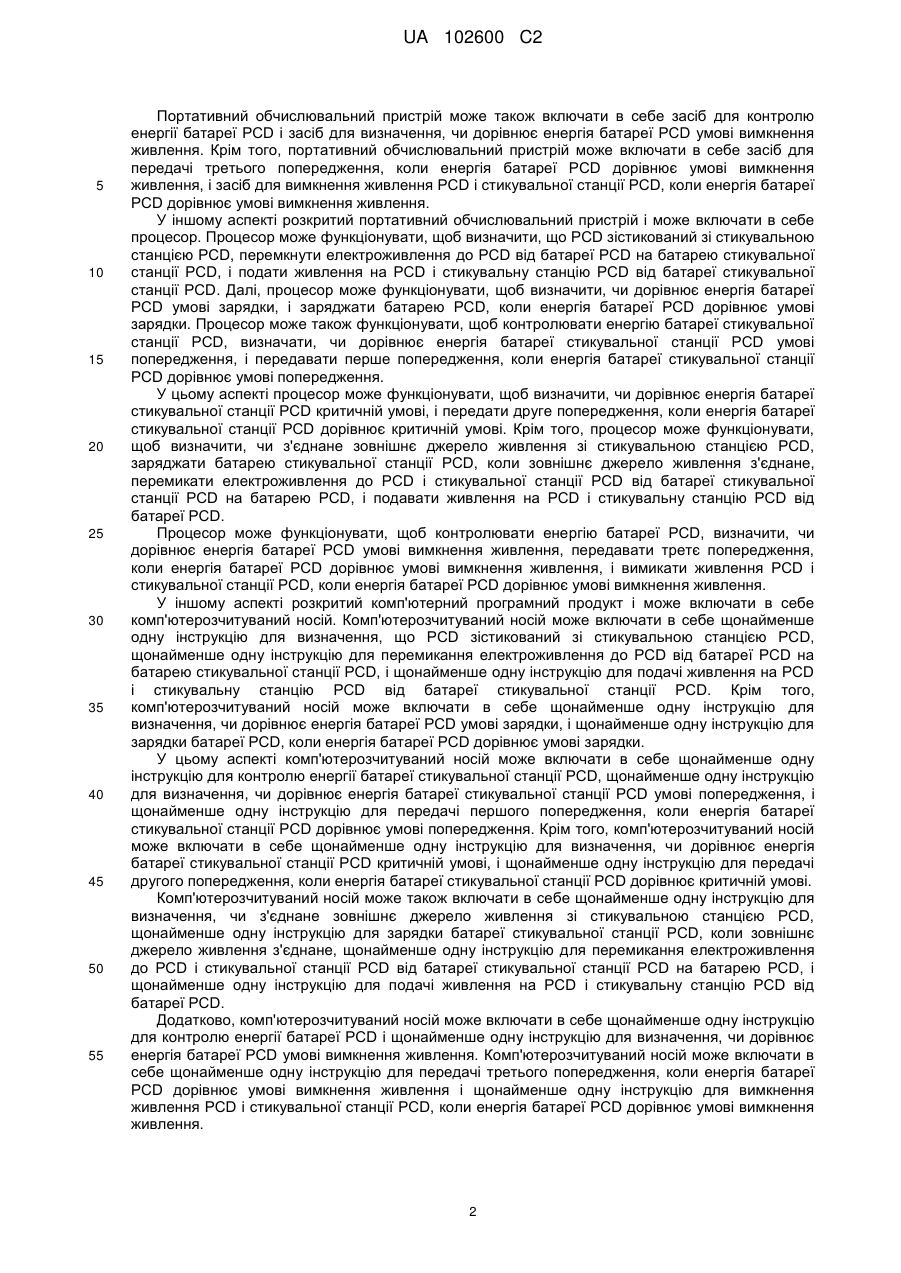

Реферат: Розкритий спосіб керування розподілом живлення між портативним обчислювальним пристроєм (PCD) і стикувальною станцією PCD і може включати в себе визначення, що PCD зістикований зі стикувальною станцією PCD, перемикання електроживлення до PCD від батареї PCD на батарею стикувальної станції PCD і заживлювання PCD і стикувальної станції PCD від батареї стикувальної станції PCD. Додатково спосіб може включати в себе визначення, чи дорівнює енергія батареї PCD умові зарядки, і зарядку батареї PCD, коли енергія батареї PCD дорівнює умові зарядки. Спосіб може також включати в себе контроль енергії батареї стикувальної станції PCD, визначення, чи дорівнює енергія батареї стикувальної станції PCD умові попередження, і передачу першого попередження, коли енергія батареї стикувальної станції PCD дорівнює умові попередження. UA 102600 C2 (12) UA 102600 C2 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід загалом належить до портативних обчислювальних пристроїв і, докладніше, до стикувальних станцій портативних обчислювальних пристроїв. Рівень техніки Портативні обчислювальні пристрої (PCD) є загальновживаними. Ці пристрої можуть включати в себе стільникові телефони, портативні цифрові асистенти (PDA), портативні ігрові консолі, кишенькові комп'ютери та інші портативні електронні пристрої. Із вдосконаленням технології PCD стають все більш і більш могутніми і конкуруючими з ноутбуками і переносними комп'ютерами в обчислювальній потужності і можливостях зберігання. Одним недоліком у використанні PCD, однак, є маленький форм-чинник, звичайно асоційований з ними. Оскільки PCD стає меншим і простішим у перенесенні, використання PCD може стати все більш і більш складним. Далі, малий форм-чинник PCD може обмежити кількість портів або з'єднань, які можуть бути вбудовані в оболонку або корпус PCD. Навіть коли PCD стають більш могутніми і мають збільшені можливості, доступ до потужності і можливостей може бути обмежений розмірами цих PCD. Відповідно, є необхідність в поліпшеній системі і способі для використання переваги обчислювальних можливостей, наданих за допомогою PCD. Суть винаходу Розкритий спосіб керування розподілом живлення між портативним обчислювальним пристроєм (PCD) і стикувальною станцією PCD, і він може включати в себе визначення, що PCD зістикований зі стикувальною станцією PCD, перемикання електроживлення до PCD від батареї PCD на батарею стикувальної станції PCD, і заживлювання PCD і стикувальної станції PCD від батареї стикувальної станції PCD. Далі спосіб може включати в себе визначення, чи дорівнює енергія батареї PCD умові зарядки, і зарядку батареї PCD, коли енергія батареї PCD дорівнює умові зарядки. Спосіб може також включати в себе контроль енергії батареї стикувальної станції PCD, визначення, чи дорівнює енергія батареї стикувальної станції PCD умові попередження, і передачу першого попередження, коли енергія батареї стикувальної станції PCD дорівнює умові попередження. У цьому аспекті спосіб може включати в себе визначення, чи дорівнює енергія батареї стикувальної станції PCD критичній умові, і передачу другого попередження, коли енергія батареї стикувальної станції PCD дорівнює критичній умові. Спосіб може включати в себе визначення, чи з'єднане зовнішнє джерело живлення зі стикувальною станцією PCD, зарядку батареї стикувальної станції PCD, коли зовнішнє джерело живлення з'єднане, перемикання електроживлення до PCD і стикувальної станції PCD від батареї стикувальної станції PCD на батарею PCD, і подачу живлення на PCD і стикувальну станцію PCD від батареї PCD. Крім того, спосіб може включати в себе контроль енергії батареї PCD і визначення, чи дорівнює енергія батареї PCD умові вимкнення живлення. Спосіб може також передавати третє попередження, коли енергія батареї PCD дорівнює умові вимкнення живлення, і вимкнення живлення PCD і стикувальної станції PCD, коли енергія батареї PCD дорівнює умові вимкнення живлення. У іншому аспекті розкритий портативний обчислювальний пристрій і може включати в себе засіб для визначення, що PCD зістикований зі стикувальною станцією PCD, засіб для перемикання електроживлення до PCD від батареї PCD на батарею стикувальної станції PCD, і засіб для подачі живлення на PCD і стикувальну станцію PCD від батареї стикувальної станції PCD. Портативний обчислювальний пристрій може включати в себе засіб для визначення, чи дорівнює енергія батареї PCD умові зарядки, і засіб для зарядки батареї PCD, коли енергія батареї PCD дорівнює умові зарядки. Крім того, портативний обчислювальний пристрій може включати в себе засібдля контролю енергії батареї стикувальної станції PCD, засіб для визначення, чи дорівнює енергія батареї стикувальної станції PCD умові попередження, і засіб для передачі першого попередження, коли енергія батареї стикувальної станції PCD дорівнює умові попередження. У цьому аспекті портативний обчислювальний пристрій може включати в себе засіб для визначення, чи дорівнює енергія батареї стикувальної станції PCD критичній умові, і засіб для передачі другого попередження, коли енергія батареї стикувальної станції PCD дорівнює критичній умові. Далі, портативний обчислювальний пристрій може включати в себе засіб для визначення, чи з'єднане зовнішнє джерело живлення зі стикувальною станцією PCD, засіб для зарядки батареї стикувальної станції PCD, коли зовнішнє джерело живлення з'єднане, засіб для перемикання електроживлення до PCD і стикувальної станції PCD від батареї стикувальної станції PCD на батарею PCD, і засіб для подачі живлення на PCD і стикувальну станцію PCD від батареї PCD. 1 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 Портативний обчислювальний пристрій може також включати в себе засіб для контролю енергії батареї PCD і засіб для визначення, чи дорівнює енергія батареї PCD умові вимкнення живлення. Крім того, портативний обчислювальний пристрій може включати в себе засіб для передачі третього попередження, коли енергія батареї PCD дорівнює умові вимкнення живлення, і засіб для вимкнення живлення PCD і стикувальної станції PCD, коли енергія батареї PCD дорівнює умові вимкнення живлення. У іншому аспекті розкритий портативний обчислювальний пристрій і може включати в себе процесор. Процесор може функціонувати, щоб визначити, що PCD зістикований зі стикувальною станцією PCD, перемкнути електроживлення до PCD від батареї PCD на батарею стикувальної станції PCD, і подати живлення на PCD і стикувальну станцію PCD від батареї стикувальної станції PCD. Далі, процесор може функціонувати, щоб визначити, чи дорівнює енергія батареї PCD умові зарядки, і заряджати батарею PCD, коли енергія батареї PCD дорівнює умові зарядки. Процесор може також функціонувати, щоб контролювати енергію батареї стикувальної станції PCD, визначати, чи дорівнює енергія батареї стикувальної станції PCD умові попередження, і передавати перше попередження, коли енергія батареї стикувальної станції PCD дорівнює умові попередження. У цьому аспекті процесор може функціонувати, щоб визначити, чи дорівнює енергія батареї стикувальної станції PCD критичній умові, і передати друге попередження, коли енергія батареї стикувальної станції PCD дорівнює критичній умові. Крім того, процесор може функціонувати, щоб визначити, чи з'єднане зовнішнє джерело живлення зі стикувальною станцією PCD, заряджати батарею стикувальної станції PCD, коли зовнішнє джерело живлення з'єднане, перемикати електроживлення до PCD і стикувальної станції PCD від батареї стикувальної станції PCD на батарею PCD, і подавати живлення на PCD і стикувальну станцію PCD від батареї PCD. Процесор може функціонувати, щоб контролювати енергію батареї PCD, визначити, чи дорівнює енергія батареї PCD умові вимкнення живлення, передавати третє попередження, коли енергія батареї PCD дорівнює умові вимкнення живлення, і вимикати живлення PCD і стикувальної станції PCD, коли енергія батареї PCD дорівнює умові вимкнення живлення. У іншому аспекті розкритий комп'ютерний програмний продукт і може включати в себе комп'ютерозчитуваний носій. Комп'ютерозчитуваний носій може включати в себе щонайменше одну інструкцію для визначення, що PCD зістикований зі стикувальною станцією PCD, щонайменше одну інструкцію для перемикання електроживлення до PCD від батареї PCD на батарею стикувальної станції PCD, і щонайменше одну інструкцію для подачі живлення на PCD і стикувальну станцію PCD від батареї стикувальної станції PCD. Крім того, комп'ютерозчитуваний носій може включати в себе щонайменше одну інструкцію для визначення, чи дорівнює енергія батареї PCD умові зарядки, і щонайменше одну інструкцію для зарядки батареї PCD, коли енергія батареї PCD дорівнює умові зарядки. У цьому аспекті комп'ютерозчитуваний носій може включати в себе щонайменше одну інструкцію для контролю енергії батареї стикувальної станції PCD, щонайменше одну інструкцію для визначення, чи дорівнює енергія батареї стикувальної станції PCD умові попередження, і щонайменше одну інструкцію для передачі першого попередження, коли енергія батареї стикувальної станції PCD дорівнює умові попередження. Крім того, комп'ютерозчитуваний носій може включати в себе щонайменше одну інструкцію для визначення, чи дорівнює енергія батареї стикувальної станції PCD критичній умові, і щонайменше одну інструкцію для передачі другого попередження, коли енергія батареї стикувальної станції PCD дорівнює критичній умові. Комп'ютерозчитуваний носій може також включати в себе щонайменше одну інструкцію для визначення, чи з'єднане зовнішнє джерело живлення зі стикувальною станцією PCD, щонайменше одну інструкцію для зарядки батареї стикувальної станції PCD, коли зовнішнє джерело живлення з'єднане, щонайменше одну інструкцію для перемикання електроживлення до PCD і стикувальної станції PCD від батареї стикувальної станції PCD на батарею PCD, і щонайменше одну інструкцію для подачі живлення на PCD і стикувальну станцію PCD від батареї PCD. Додатково, комп'ютерозчитуваний носій може включати в себе щонайменше одну інструкцію для контролю енергії батареї PCD і щонайменше одну інструкцію для визначення, чи дорівнює енергія батареї PCD умові вимкнення живлення. Комп'ютерозчитуваний носій може включати в себе щонайменше одну інструкцію для передачі третього попередження, коли енергія батареї PCD дорівнює умові вимкнення живлення і щонайменше одну інструкцію для вимкнення живлення PCD і стикувальної станції PCD, коли енергія батареї PCD дорівнює умові вимкнення живлення. 2 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 Короткий опис креслень На кресленнях аналогічні цифрові посилальні позиції належать до аналогічних частин на різних виглядах, якщо не вказане інакше. Фіг. 1 є виглядом спереду портативного обчислювального пристрою (PCD) в закритій позиції; Фіг. 2 є виглядом спереду PCD у відкритій позиції; Фіг. 3 є виглядом знизу PCD; Фіг. 4 є виглядом збоку PCD; Фіг. 5 є блок-схемою першого аспекту PCD; Фіг. 6 є виглядом спереду першого аспекту стикувальної станції PCD в закритій конфігурації; Фіг. 7 є виглядом ззаду першого аспекту стикувальної станції PCD в закритій конфігурації; Фіг. 8 є першим виглядом збоку першого аспекту стикувальної станції PCD в закритій конфігурації; Фіг. 9 є другим виглядом збоку першого аспекту стикувальної станції PCD в закритій конфігурації; Фіг. 10 є виглядом спереду першого аспекту стикувальної станції PCD у відкритій конфігурації; Фіг. 11 є виглядом спереду першого аспекту стикувальної станції PCD у відкритій конфігурації з PCD, зістикованим з нею; Фіг. 12 є виглядом збоку другого аспекту стикувальної станції PCD в закритій конфігурації; Фіг. 13 є виглядом спереду другого аспекту стикувальної станції PCD у відкритій конфігурації; Фіг. 14 є виглядом спереду другого аспекту стикувальної станції PCD у відкритій конфігурації з PCD, частково зістикованим з нею; Фіг. 15 є виглядом спереду другого аспекту стикувальної станції PCD у відкритій конфігурації з PCD, зістикованим з нею; Фіг. 16 є виглядом збоку третього аспекту стикувальної станції PCD в закритій конфігурації; Фіг. 17 є виглядом спереду третього аспекту стикувальної станції PCD у відкритій конфігурації з PCD, частково зістикованим з нею; Фіг. 18 є виглядом збоку четвертого аспекту стикувальної станції PCD в закритій конфігурації; Фіг. 19 є виглядом спереду четвертого аспекту стикувальної станції PCD у відкритій конфігурації з лотком стикування PCD у відкритій позиції; Фіг. 20 є виглядом спереду четвертого аспекту стикувальної станції PCD у відкритій конфігурації з лотком стикування PCD у відкритій позиції; Фіг. 21 є виглядом спереду четвертого аспекту стикувальної станції PCD у відкритій конфігурації з лотком стикування PCD у відкритій позиції і з PCD, зістикованим з нею; Фіг. 22 є виглядом збоку четвертого аспекту стикувальної станції PCD у відкритій конфігурації з лотком стикування PCD у відкритій позиції і з PCD, зістикованим з нею; Фіг. 23 є виглядом збоку п'ятого аспекту стикувальної станції PCD в закритій конфігурації; Фіг. 24 є виглядом спереду п'ятого аспекту стикувальної станції PCD у відкритій конфігурації з лотком стикування PCD у відкритій позиції; Фіг. 25 є виглядом спереду п'ятого аспекту стикувальної станції PCD у відкритій конфігурації з лотком стикування PCD у відкритій позиції і з PCD, зістикованим з нею; Фіг. 26 є виглядом спереду шостого аспекту стикувальної станції PCD у відкритій конфігурації; Фіг. 27 є виглядом спереду шостого аспекту стикувальної станції PCD у відкритій конфігурації з PCD, зістикованим з нею; Фіг. 28 є блок-схемою першого аспекту системи стикувальної станції PCD/PCD; Фіг. 29 є блок-схемою другого аспекту системи стикувальної станції PCD/PCD; Фіг. 30 є блок-схемою третього аспекту системи стикувальної станції PCD/PCD; Фіг. 31 є блок-схемою четвертого аспекту системи стикувальної станції PCD/PCD; Фіг. 32 є блок-схемою другого аспекту PCD; Фіг. 33 є першою частиною послідовності операцій, що ілюструє спосіб керування живленням в PCD і стикувальній станції PCD; і Фіг. 34 є другою частиною послідовності операцій, що ілюструє спосіб керування живленням в PCD і стикувальній станції PCD. Докладний опис Слово "зразковий" використовується тут, щоб означати "служити прикладом, випадком або ілюстрацією". Будь-який аспект, описаний тут як "зразковий", не обов'язково повинен бути розглянутий як переважний або вигідний перед іншими аспектами. 3 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 У цьому описі термін "додаток" може також включати в себе файли, що мають виконуваний контент, такі як: об'єктний код, сценарії, байт-код, файли на мові розширення, і файли з виправленнями (патчі). Крім того, "додаток", згаданий тут, може також включати в себе файли, які не є виконуваними за природою, такі як документи, які, можливо, повинні бути відкриті, або інші файли даних, до яких треба отримати доступ. Термін "контент" може також включати в себе файли, що мають виконуваний контент, такі як: об'єктний код, сценарії, байт-код, файли на мові розширення, і файли з виправленнями. Крім того, "контент", згаданий тут, може також включати в себе файли, які не є виконуваними за природою, такі як документи, які, можливо, повинні бути відкриті, або інші файли даних, до яких треба отримати доступ. Як використовується в цьому описі, терміни "компонент", "база даних", "модуль", "система" і т. п. призначені, щоб належати до пов'язаного з комп'ютером об'єкту, або апаратних засобів, програмно-апаратних засобів, комбінації апаратних засобів і програмного забезпечення, програмного забезпечення, або програмного забезпечення при виконанні. Наприклад, компонент може бути, але не обмежується, щоб бути процесом, працюючим на процесорі, процесором, об'єктом, виконуваним модулем, потоком виконання, програмою і/або комп'ютером. Як ілюстрація, як додаток, працюючий на обчислювальному пристрої, так і обчислювальний пристрій можуть бути компонентом. Один або більше компонентів можуть постійно знаходитися в межах процесу і/або потоку виконання, і компонент може бути локалізований на одному комп'ютері і/або розподілений між двома або більше комп'ютерами. Крім того, ці компоненти можуть виконуватися з різних комп'ютерозчитуваних носіїв, що зберігають різні структури даних на ньому. Компоненти можуть обмінюватися інформацією за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що має один або більше пакетів даних (наприклад, дані від одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі, і/або через мережу, таку як Інтернет, з іншими системами за допомогою сигналу). Звертаючись спочатку до Фіг. 1 - фіг. 4, зразковий портативний обчислювальний пристрій (PCD) показаний і загалом позначений як 100. Як показано, PCD 100 може включати в себе корпус 102. Корпус 102 може включати в себе верхню частину 104 корпусу і нижню частину 106 корпусу. Фіг. 1 показує, що верхня частина 104 корпусу може включати в себе дисплей 108. У конкретному аспекті дисплей 108 може бути дисплеєм із сенсорним екраном. Верхня частина 104 корпусу може також включати в себе пристрій 110 введення за допомогою трекболу. Далі, як показано на Фіг. 1, верхня частина 104 корпусу може включати в себе кнопку 112 ввімкнення живлення і кнопку 114 вимкнення живлення. Як показано на Фіг. 1, верхня частина 104 корпусу в PCD 100 може включати в себе множину індикаторних ламп 116 і гучномовець 118. Кожна індикаторна лампа 116 може бути діодом, що випромінює світло (LED). У конкретному аспекті, як зображено на Фіг. 2, верхня частина 104 корпусу є пересувною відносно нижньої частини 106 корпусу. Зокрема, верхня частина 104 корпусу може бути ковзною відносно нижньої частини 106 корпусу. Як показано на Фіг. 2, нижня частина 106 корпусу може включати в себе клавіатуру 120 з множиною кнопок. У конкретному аспекті клавіатура 120 з множиною кнопок може бути клавіатурою QWERTY (зі стандартним розташуванням букв на клавіатурі). Клавіатура 120 з множиною кнопок може бути відкрита, коли верхня частина 104 корпусу переміщена відносно нижньої частини 106 корпусу. Фіг. 2 також ілюструє, що PCD 100 може включати в себе кнопку 122 скидання на нижній частині 106 корпусу. Як показано на Фіг. 3, PCD 100 може включати в себе багатоштирову з'єднувальну матрицю 130, встановлену, або інакше розташовану, на короткому кінці PCD 100, наприклад, дні PCD 100. Альтернативно, як ілюструється на Фіг. 4, PCD 100 може включати в себе багатоштирову з'єднувальну матрицю 132, встановлену, або інакше розташовану, на довгому кінці PCD 100, наприклад, лівій стороні PCD 100 або правій стороні PCD 100. У конкретному аспекті багатоштирова з'єднувальна матриця 130, 132 може забезпечити зв'язок між PCD 100 і аспектом (стороною) стикувальної станції PCD, описаної детально нижче. З посиланнями на фіг. 5, зразковий необмежуючий аспект портативного обчислювального пристрою (PCD) показаний і загалом позначений 520. Як показано, PCD 520 включає в себе вбудовану в кристал систему 522, яка включає в себе цифровий сигнальний процесор 524 і аналоговий сигнальний процесор 526, які з'єднані разом. Вбудована в кристал система 522 може включати в себе більше двох процесорів. Наприклад, вбудована в кристал система 522 може включати в себе чотири основні процесори і процесор 11 ARM, тобто, як описано нижче з посиланнями на фіг. 32. Потрібно відмітити, що вбудована в кристал система 522 може включати в себе інші типи процесорів, наприклад, центральний процесор, багатоядерний 4 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 центральний процесор, багатоядерний DSP, GPU, багатоядерний GPU або будь-яку їх комбінацію. Як ілюструється на Фіг. 5, контролер 528 дисплея і контролер 530 сенсорного екрана приєднані до цифрового сигнального процесора 524. У свою чергу, дисплей 532 із сенсорним екраном, зовнішній до вбудованої в кристал системи 522, приєднаний до контролера 528 дисплея і контролера 530 сенсорного екрана. Фіг. 5 далі вказує, що відеокодер 534, наприклад, кодер ліній з періодичною зміною фази (стандарту PAL), кодер системи послідовності кольорів з пам'яттю (стандарту SECAM), або кодер національного комітету по телевізійних системах (стандарту NTSC), приєднаний до цифрового сигнального процесора 524. Далі, відеопідсилювач 536 приєднаний до відеокодеру 534 і дисплея 532 із сенсорним екраном. Крім того, відеопорт 538 приєднаний до відеопідсилювача 536. Як зображено на Фіг. 5, контролер 540 універсальної послідовної шини (USB) приєднаний до цифрового сигнального процесора 524. Крім того, порт 542 USB приєднаний до контролера 540 USB. Пам'ять 544 і карта 546 модуля ідентифікації абонента (SIM) також можуть бути приєднані до цифрового сигнального процесора 524. Далі, як показано на Фіг. 5, цифрова камера 548 може бути приєднана до цифрового сигнального процесора 524. У зразковому аспекті цифрова камера 548 є камерою на приладах із зарядовим зв'язком (CCD) або камерою на комплементарних структурах метал-оксид-напівпровідник (CMOS). Як далі ілюструється на Фіг. 5, стерео аудіокодек 550 може бути приєднаний до аналогового сигнального процесора 526. Крім того, аудіопідсилювач 552 може бути приєднаний до стерео аудіокодека 550. У зразковому аспекті перший стереогучномовець 554 і другий стереогучномовець 556 приєднані до аудіопідсилювача 552. Фіг. 5 показує, що підсилювач 558 мікрофона може бути також приєднаний до стерео аудіокодека 550. Додатково, мікрофон 560 може бути приєднаний до підсилювача 558 мікрофона. У конкретному аспекті радіотюнер 562 з частотною модуляцією (FM) може бути приєднаний до стерео аудіокодека 550. Крім того, FM антена 564 приєднана до FM радіотюнера 562. Далі, стереонавушники 566 можуть бути приєднані до стерео аудіокодека 550. Фіг. 5 далі вказує, що радіочастотний (РЧ, РЧ) приймач-передавач 568 може бути приєднаний до аналогового сигнального процесора 526. РЧ комутатор 570 може бути приєднаний до РЧ приймача-передавача 568 і РЧ антени 572. Як показано на Фіг. 5, клавіатура 574 може бути приєднана до аналогового сигнального процесора 526. Крім того, монофонічні навушники з мікрофоном 576 можуть бути приєднані до аналогового сигнального процесора 526. Далі, пристрій 578 вібратора може бути приєднаний до аналогового сигнального процесора 526. Фіг. 5 також показує, що джерело 580 джерела живлення може бути приєднане до вбудованої в кристал системи 522. У конкретному аспекті джерело 580 живлення є джерелом постійного струму (DC), яке подає енергію до різних компонентів PCD 520, які потребують живлення. Далі, в конкретному аспекті, джерело живлення є батареєю, що перезаряджається DC, або джерелом живлення постійного струму DC, яке збуджується від перетворювача змінного струму (AC) в DC, який з'єднаний з джерелом живлення AC. Як показано на Фіг. 5, PCD 520 може також включати в себе модуль 582 глобальної системи визначення місцеположення (GPS). Модуль GPS 582 може використовуватися, щоб визначати місцеположення PCD 520. Далі, модуль GPS 582 може використовуватися, щоб визначити, чи знаходиться PCD 520 в русі, за допомогою визначення інформації про послідовні місцеположення. Крім того, на основі інформації про послідовні місцеположення може бути визначена швидкість, з якою переміщається PCD 520. Фіг. 5 вказує, що PCD 520 може включати в себе модуль 584 керування, наприклад, в пам'яті 544. Модуль 584 керування може використовуватися, щоб керувати електроживленням PCD, електроживленням стикувальної станції PCD, або їх комбінацією. Далі, в іншому аспекті, модуль 584 керування може використовуватися, щоб керувати пам'яттю 544 в PCD 520, пам'яттю в стикувальній станції PCD, або їх комбінацією. Зокрема, модуль 584 керування може використовуватися, щоб керувати одним або більше додатками, збереженими в PCD 520, одним або більше елементами контенту, збереженими в PCD 520, одним або більше додатками, збереженими в стикувальній станції PCD, одним або більше елементами контенту, збереженими в стикувальній станції PCD, одним або більше запитами завантаження додатку, прийнятими від PCD 520, одним або більше запитами завантаження елементів контенту, прийнятими від PCD 520, одним або більше запитами завантаження додатку, прийнятими від стикувальної станції PCD, одним або більше запитами завантаження елементів контенту, прийнятими від стикувальної станції PCD, або їх комбінацією. У ще одному аспекті модуль 584 керування може також використовуватися, щоб керувати безпекою між PCD 520 і стикувальною станцією PCD, наприклад, з'єднаною стикувальною 5 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 станцією PCD, не з'єднаною стикувальною станцією PCD, або їх комбінацією. Далі, модуль 584 керування може також використовуватися, щоб керувати дисплеєм 532 в PCD 520, дисплеєм в стикувальній станції PCD, або їх комбінацією. Додатково, модуль 584 керування може використовуватися, щоб керувати запитами, прийнятими в PCD 520, наприклад, в той час як PCD 520 зістикований або розстикований зі стикувальною станцією PCD. Модуль 584 керування може використовуватися, щоб керувати запитами, переданими від PCD 520, наприклад, в той час як PCD 520 зістикований або розстикований зі стикувальною станцією PCD. Модуль 584 керування може також використовуватися, щоб керувати іншою передачею даних до і від PCD 520, в той час як PCD 520 зістикований або розстикований, наприклад, через мережу Wi-Fi, WPAN, стільникову мережу, або будь-яку іншу бездротову мережу передачі даних. У ще одному аспекті модуль 584 керування може використовуватися, щоб керувати процесорами в PCD 520, наприклад, коли PCD 520 зістикований зі стикувальною станцією PCD, коли PCD 520 розстикований зі стикувальною станцією PCD, або їх комбінацією. Модуль 584 керування може також використовуватися, щоб керувати виконанням додатків в PCD 520, коли PCD зістикований або розстикований зі стикувальною станцією PCD. Наприклад, модуль 584 керування може керувати виконанням первинних версій додатку, повторних версій додатку, стандартних версій додатку, розширених версій додатку, або їх комбінацією. Фіг. 5 вказує, що PCD 520 може також включати в себе датчик 586, з'єднаний з DSP 524. Датчик 586 може бути датчиком руху, датчиком нахилу, датчиком близькості, датчиком удару або їх комбінацією. Цей датчик 586 може використовуватися для додатків повідомлення про ситуацію. Наприклад, датчик 586 може використовуватися, щоб виявити рух користувача, що підіймає PCD 520 до його або її вуха і у верхній точці руху автоматично з'єднати вхідний дзвінок. Далі, датчик 586 може виявити тривалу відсутність руху PCD 520, в той час як PCD 520 може бути автоматично вимкнений або переведений в режим сну. Датчик 586 може залишитися таким, що живиться від джерела живлення, так щоб, коли рух знову виявлений, PCD 520 міг бути переведений з режиму сну, або з вимкненого режиму, в активний режим. Датчик 586 може використовуватися з додатками сприйняття нахилу. Наприклад, датчик 586 може використовуватися для додатків користувацького інтерфейсу, в яких рух є важливим. Датчик 586 може використовуватися, щоб сприйняти картинку або екран, орієнтацію. Далі, датчик 586 може використовуватися, щоб здійснити навігацію, прокрутку, перегляд, зміну масштабу зображення, панорамування, або їх комбінацію, на основі сприйняття нахилу. Датчик 586 може також використовуватися у з'єднанні з ігровими додатками. У іншому додатку датчик 586 може використовуватися для виявлення удару, щоб захистити жорсткий диск в PCD 520 або жорсткий диск в стикувальній станції PCD, до якої PCD 520 зістикований, або інакше, з'єднаний. Далі, датчик 586 може використовуватися для виявлення стуку. Фіг. 5 далі вказує, що PCD 520 може також включати в себе мережеву плату 588, яка може використовуватися, щоб отримати доступ до мережі передачі даних, наприклад, локальної мережі, персональної мережі або будь-якої іншої мережі. Мережева плата 588 може бути мережевою платою Bluetooth, мережевою платою Wi-Fi, платою персональної мережі (PAN), мережевою платою персональної мережі технології "ультра низького живлення" (PeANUT) або будь-якою іншою мережевою платою, відомою в техніці. Далі, мережева плата 588 може бути включена в мікросхему, тобто, мережева плата 588 може бути повним рішенням в мікросхемі, і може не бути окремою мережевою платою 588. Як зображено на Фіг. 5, дисплей 532 із сенсорним екраном, відеопорт 538, порт 542 USB, камера 548, перший стереогучномовець 554, другий стереогучномовець 556, мікрофон 560, FM антена 564, стереонавушники 566, РЧ комутатор 570, РЧ антена 572, клавіатура 574, монофонічні навушники 576, вібратор 578, і джерело живлення 580 є зовнішніми до вбудованої в кристал системи 522. У конкретному аспекті один або більше етапів способу, описаних тут, можуть бути збережені в пам'яті 544 як інструкції комп'ютерної програми. Ці інструкції можуть бути виконані процесором 524, 526, щоб виконати способи, описані тут. Далі, процесори 524, 526, контролер 528 дисплея, контролер 530 сенсорного екрана, пам'ять 544, модуль 584 керування, мережева плата 588 або їх комбінація можуть служити засобом для того, щоб виконати один або більше етапів способу, описаних тут. З посиланнями на фіг. 6 - фіг. 11, перший аспект стикувальної станції PCD показаний і загалом позначений як 600. Як показано, стикувальна станція PCD 600 може включати в себе корпус 602, що має звичайно плоску сформовану у вигляді коробки нижню частину 604 корпусу і звичайно плоску сформовану у вигляді коробки верхню частину 606 корпусу. У конкретному аспекті верхня частина 606 корпусу може бути з'єднана з нижньою частиною 604 корпусу першою петлею 608 і другою петлею 610. Верхня частина 606 корпусу в корпусі 602 може 6 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 обертатися навколо петель 608, 610 відносно нижньої частини 604 корпусу в корпусі 602. Відповідно верхня частина 606 корпусу може обертатися, або інакше переміщатися, відносно нижньої частини 604 корпусу в корпусі 602 між закритою позицією, або закритою конфігурацією, показаною на Фіг. 6 - фіг. 9, і відкритою позицією, або відкритою конфігурацією, показаною на Фіг. 10 і Фіг. 11. Потрібно відмітити, що відкрита позиція може включати в себе множину відкритих позицій, в яких верхня частина 606 корпусу в корпусі 602 обертається від нижньої частини 604 корпусу в корпусі 602 і розташована під множиною кутів відносно нижньої частини 604 корпусу в корпусі 602. Хоч стикувальна станція PCD 600 показана з петлями 608, 610, що приєднують верхню частину 606 корпусу до нижньої частини 604 корпусу. Потрібно відмітити, що верхня частина 606 корпусу може бути з'єднана, або інакше пов'язана, з нижньою частиною 604 корпусу за допомогою ковзного компонування (не показане). Верхня частина 606 корпусу може ковзати відносно нижньої частини 604 корпусу, щоб відкривати один або більше компонентів в нижній частині 604 корпусу, верхній частини 606 корпусу, або їх комбінації. Далі, верхня частина 606 корпусу і нижня частина 604 корпусу можуть защеплюватися разом або бути скріплені, або інакше бути з'єднані, за допомогою різних інших механізмів кріплення, відомих в техніці. Як показано на Фіг. 6 - фіг. 9, стикувальна станція PCD 600 може включати в себе першу передню опору 612 і другу передню опору 614. Далі, стикувальна станція PCD 600 може також включати в себе першу задню опору 616 і другу задню опору 618. Кожна опора 612, 614, 616, 618 може бути зроблена з полімеру, каучуку або іншого матеріалу подібного типу, щоб підтримувати стикувальну станцію PCD 600, коли вона вміщується на стіл або столик, і запобігти ковзанню стикувальної станції PCD 600 відносно стола або столика. Як ілюструється на Фіг. 6, Фіг. 10 і Фіг. 11, стикувальна станція PCD 600 може включати в себе вузол 620 заскочки. Вузол 620 заскочки може включати в себе перший гачок 622 і другий гачок 624, що виступають з верхньої частини 606 корпусу в корпусі 602. Перший гачок 622 і другий гачок 624 можуть бути з'єднані один з одним і повзунком 626. Вузол 620 заскочки може також включати в себе першу виїмку 628 для гачка і другу виїмку 630 для гачка, сформовані в нижній частині 604 корпусу в корпусі 602. Перша виїмка 628 для гачка і друга виїмка 630 для гачка можуть мати розмір і бути сформовані так, щоб прийняти і защепнути перший гачок 622 і другий гачок 624. Повзунок 626 може переміщатися, або інакше рухатися, відносно верхньої частини 606 корпусу в корпусі 602, щоб звільнити гачки 624, 626 з виїмок 628, 630 для гачка і відімкнути стикувальну станцію PCD 600, щоб дозволити верхній частині 606 корпусу в корпусі 602 обертатися відносно нижньої частини 604 корпусу в корпусі 602. Фіг. 9 ілюструє, що нижня частина корпусу 604 в корпусі 602 може включати в себе множину з'єднань 640 зовнішніх пристроїв. Наприклад, нижня частина корпусу 604 в корпусі 602 може включати в себе з'єднання 642 згідно IEEE1284, перше з'єднання 644 універсальної послідовної шини (USB), друге з'єднання 646 USB, з'єднання 648 стандартного гнізда (RJ) 11, з'єднання 650 RJ-45, гніздо 652 мікрофона і гніздо 654 навушників/гучномовця. Далі, нижня частина 604 корпусу в корпусі 602 може включати в себе з'єднання 656 S-відео, з'єднання 658 графічної відеоматриці (VGA), і з'єднання 660 адаптера живлення змінного струму (AC). Нижня частина 604 корпусу в корпусі 602 може включати в себе інші з'єднання, описані в іншому місці в даному описі. З посиланнями на фіг. 10 і Фіг. 11, верхня частина 606 корпусу стикувальної станції PCD 600 може включати в себе дисплей 670, вбудований в неї. Наприклад, дисплей 670 може бути рідкокристалічним дисплеєм (LCD), дисплеєм на діодах, що випромінюють світло (LED), дисплеєм із заднім підсвічуванням LED, дисплеєм на органічних діодах, що випромінюють світло (OLED), або будь-яким іншим типом дисплея. Нижня частина 604 корпусу стикувальної станції PCD 600 може включати в себе клавіатуру 672, вбудовану в неї. Клавіатура 672 може бути повною клавіатурою QWERTY (зі стандартним розташуванням букв на клавіатурі). Нижня частина 604 корпусу стикувальної станції PCD 600 може включати в себе мишу 674 із сенсорним екраном, вбудовану в неї. Далі, нижня частина 604 корпусу стикувальної станції PCD 600 може включати в себе першу кнопку 676 миші і другу кнопку 678 миші, вбудовані в неї. Кнопки 676, 678 миші можуть бути поблизу миші 674 із сенсорним екраном. Додатково, як показано на Фіг. 10 і Фіг. 11, нижня частина 604 корпусу в корпусі 602 може включати в себе перший гучномовець 680 і другий гучномовець 682, вбудований в неї. Нижня частина 604 корпусу в корпусі 602 може також включати в себе пристрій 684 зчитування відбитка пальця, вбудований в неї. Як ілюструється на Фіг. 10, нижня частина 604 корпусу в корпусі 602 може включати в себе відкриту замкнену виїмку 690 стикування з PCD, сформовану в її поверхні. У цьому аспекті відкрита замкнена виїмка 690 стикування з PCD може мати розміри і бути сформована, щоб 7 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 прийняти відповідно той, що має розміри і форму PCD, наприклад, PCD 100, показаний на Фіг. 1 - фіг. 4. Відкрита замкнена виїмка 690 стикування з PCD може бути поглибленням, або отвором, сформованим в нижній частині 604 корпусу в корпусі 602. Як показано, відкрита замкнена виїмка 690 стикування з PCD може бути відкритим простором, або об'ємом, сформованим в лівій бічній стінці 692, правій бічній стінці 694, задній бічній стінці 696, передній бічній стінці 698 і нижній поверхні 700. Фіг. 10 показує, що відкрита замкнена виїмка 690 стикування з PCD може включати в себе багатоштирову з'єднувальну матрицю 702. Багатоштирова з'єднувальна матриця 702 може бути сформована у, виступати з (або бути їх комбінацією) однієї з бічних стінок 692, 694, 696, 698. У цьому аспекті, як показано на Фіг. 10, багатоштировий з'єднувач 702 може виступати з лівої бічної стінки 692 з відкритої замкненої виїмки 690 стикування з PCD. Багатоштирова з'єднувальна матриця 702 може мати розміри і бути сформована так, щоб входити в зачеплення з можливістю віддалення з відповідно тією, що має розміри і форму, багатоштировою з'єднувальною матрицею, наприклад, багатоштировою з'єднувальною матрицею 130, ілюстрованою на Фіг. 3, багатоштировою з'єднувальною матрицею 132, ілюстрованою на Фіг. 4, їх комбінацією, або деяким іншим типом багатоштирової з'єднувальної матриці, відомої в техніці. Як показано на Фіг. 10 і Фіг. 11, відкрита замкнена виїмка 690 стикування з PCD може також включати в себе вузол 704 заскочки, який розташований над межею однієї з бічних стінок 692, 694, 696, 698. У цьому аспекті, як показано на Фіг. 10 і Фіг. 11, вузол 704 заскочки може розташовуватися над межею правої бічної стінки 694 відкритої замкненої виїмки 690 стикування з PCD навпроти лівої бічної стінки 692 відкритої замкненої виїмки 690 стикування з PCD. Вузол 704 заскочки може бути пружинний і розташований з можливістю ковзання в поверхні нижньої частини 604 корпусу в корпусі 602. У цьому аспекті, як показано, вузол 704 заскочки може бути переміщений у напрямку, наприклад, праворуч, щоб дозволити вставити PCD, наприклад, PCD 100, показаний на Фіг. 1 - фіг. 4, у відкриту замкнену виїмку 690 стикування з PCD. Потім, після звільнення, вузол 704 заскочки може переміститися в протилежному напрямку, наприклад, ліворуч. Вузол 704 заскочки може потім зачіпляти верхню поверхню PCD 100, щоб втримувати PCD 100 у виїмці 690 стикування з PCD. Фіг. 11 ілюструє PCD 100, введений в зачеплення зі стикувальною станцією PCD 600. Як показано на Фіг. 11, PCD 100 може бути встановлений у відкриту замкнену виїмку 690 стикування з PCD, як описано тут. Залежно від орієнтації багатоштирової з'єднувальної матриці 702 PCD 100 може бути встановлений лицьовою поверхнею вгору або лицьовою поверхнею вниз у відкриту замкнену виїмку 690 стикування з PCD. Коли PCD 100 встановлений у виїмці 690 стикування, багатоштирова з'єднувальна матриця 130 в PCD 100 може увійти в зачеплення з багатоштировою з'єднувальною матрицею 702, сформованою у відкритій замкненій виїмці 690 стикування з PCD. Далі, коли PCD 100 встановлений лицьовою поверхнею вгору у виїмку 690 стикування, дисплей 670 в стикувальній станції 600 PCD може працювати як первинний дисплей, і PCD 100 може працювати як вторинний дисплей. Наприклад, виконуваний додаток, може бути показаний на первинному дисплеї і одна або більше команд можуть бути показані на вторинному дисплеї. У іншому аспекті у відеорежимі відео може бути показане на первинному дисплеї і відеосписок і один або більше засобів керування відео можуть бути показані на вторинному дисплеї. У ще одному аспекті в режимі аудіоплеєра альбомна фотографія може бути показана на первинному дисплеї, і один або більше засобів керування аудіо можуть бути показані на вторинному дисплеї. У режимі телефону список контактів, історія викликів, фотографія абонента, що викликає, номер телефону або їх комбінація можуть бути показані на первинному дисплеї, і числова клавіатура може бути показана на вторинному дисплеї. Коли відбувається виклик, адміністратор додатків, наприклад, в PCD 100, може перемкнутися з поточного додатку, відображеного на вторинному дисплеї, до телефонного додатку, відображеного на вторинному дисплеї. На виклик можна відповісти через PCD 100 за допомогою відстикування PCD 100. Альтернативно, на виклик можна відповісти через стикувальну станцію PCD 600, наприклад, через гучномовці 680, 682 і мікрофон, з'єднаний зі стикувальною станцією PCD. Крім того, на виклик можна відповісти через навушники, наприклад, за допомогою навушників Bluetooth, приєднаних до PCD 100. У ще одному аспекті в додатку електронної пошти поточний електронний лист може бути показаний на первинному дисплеї, і список інших електронних листів може бути показаний на вторинному дисплеї. У ігровому додатку виконання гри може бути показане на первинному дисплеї, і засіб керування грою може бути показаний на вторинному дисплеї. Потрібно відмітити, що коли PCD 100 зістикований зі стикувальною станцією PCD 600, цю комбінацію можна вважати мобільним обчислювальним пристроєм (MCD), наприклад, 8 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 переносним обчислювальним пристроєм. Далі, комбінація PCD 100 і стикувальної станції PCD 600 є портативною і корпус 602 стикувальної станції PCD 600 може бути закритий, в той час як PCD 100 зістикований зі стикувальною станцією PCD 600. Крім того, стикувальна станція PCD 600 може включати в себе перемикач, наприклад, перемикач у вигляді кнопки натиснення у відкритій замкненій виїмці 690 стикування. Коли PCD 100 встановлений у відкритій замкненій виїмці 690 стикування, PCD 100 може замкнути перемикач і примусити подати живлення на стикувальну станцію PCD 600, наприклад, ввімкнути. Коли PCD 100 виштовханий, або інакше видалений, з відкритої замкненої виїмки 690 стикування, стикувальна станція PCD 600 може бути вимкнена. У іншому аспекті, просто входження PCD 100 в контакт з багатоштировою з'єднувальною матрицею 702 може примусити стикувальну станцію PCD 600 ввімкнутися. Від'єднання PCD 100 від багатоштирової з'єднувальної матриці 702 може примусити стикувальну станцію PCD 600 вимкнутися. З посиланнями на фіг. 12 - фіг. 15 показаний другий аспект стикувальної станції PCD і загалом позначений 1200. У цілому стикувальна станція PCD 1200, показана на Фіг. 12 - фіг. 15, конфігурується способом, подібним стикувальній станції PCD 600, описаній з посиланнями на фіг. 6 - фіг. 11. Однак, стикувальна станція 1200 PCD, показана на Фіг. 12 - фіг. 15, не включає в себе відкриту замкнену виїмку 690 стикування з PCD (Фіг. 10). Як ілюструється на Фіг. 13 і Фіг. 14, стикувальна станція PCD 1200 може включати в себе корпус 1202, що має нижню частину 1204 корпусу і верхню частину 1206 корпусу. У цьому аспекті нижня частина 1204 корпусу може включати в себе відкриту незамкнену виїмку 1210 стикування з PCD, сформованим в ній. Відкрита незамкнена виїмка 1210 стикування з PCD може мати розмір і сформована, щоб прийняти відповідно той, що має розміри і форму, PCD, наприклад, PCD 100, показаний на Фіг. 1 - фіг. 4. Відкрита незамкнена виїмка 1210 може бути поглибленням або отвором, сформованим в нижній частині 1204 корпусу в корпусі 1202. Як показано, відкрита незамкнена виїмка 1210 стикування з PCD може бути відкритим простором, або об'ємом, сформованим в лівій бічній стінці 1212, задній бічній стінці 1214, передній бічній стінці 1216, і нижній поверхні 1218. Далі, відкританезамкнена виїмка 1210 стикування з PCD є відкритою з одного боку, наприклад, з правого боку, щоб дозволити PCD ковзати, або інакше переміщатися, у відкриту незамкнену виїмку 1210 стикування з PCD. Фіг. 12 - фіг. 14 показують, що відкрита незамкнена виїмка 1210 стикування з PCD може включати в себе багатоштирову з'єднувальну матрицю 1222. Багатоштирова з'єднувальна матриця 1222 може бути сформована у, виступати з (або бути їх комбінацією) однієї з бічних стінок 1212, 1214, 1216. У цьому аспекті, як показано на Фіг. 12 - фіг. 14, багатоштировий з'єднувач 1222 може простягнутися від лівої бічної стінки 1212 відкритої незамкненої виїмки 1210 стикування з PCD. Багатоштирова з'єднувальна матриця 1222 може мати розмір і бути сформована так, щоб зачіпатися з можливістю видалення з відповідно тією, що має розміри і форму, багатоштировою з'єднувальною матрицею, наприклад, багатоштировою з'єднувальною матрицею 130, ілюстрованою на Фіг. 3, багатоштировою з'єднувальною матрицею 132, ілюстрованою на Фіг. 4, їх комбінацією, або деяким іншим типом багатоштирової з'єднувальної матриці, відомої в техніці. Як показано на Фіг. 14 і Фіг. 15, PCD, наприклад, PCD 100, показаний на Фіг. 1 - фіг. 4, може бути всунений у відкриту незамкнену виїмку 1210 стикування з PCD з відкритого правого боку відкритої незамкненої виїмки 1210 стикування з PCD. PCD може бути переміщений ліворуч, поки багатоштирова з'єднувальна матриця на PCD не увійде в контакт з багатоштировою з'єднувальною матрицею 1222, яка розташована у відкритій незамкненій виїмці 1210 стикування з PCD. Коли повністю увійде в контакт з відкритою незамкненою виїмкою 1210 стикування з PCD, як зображено на Фіг. 15, дисплей із сенсорним екраном в PCD може бути доступним для користувача. Залежно від орієнтації багатоштирової з'єднувальної матриці 1222 PCD 100 може бути встановлений лицьовою поверхнею вгору або лицьовою поверхнею вниз у відкритій незамкненій виїмці 1210 стикування. Коли PCD 100 встановлений лицьовою поверхнею вгору у виїмці 1210 стикування, дисплей в стикувальній станції PCD 1200 може працювати як первинний дисплей, і PCD 100 може працювати як вторинний дисплей. Потрібно відмітити, що, коли PCD 100 зістикований зі стикувальною станцією PCD 1200, цю комбінацію можна вважати мобільним обчислювальним пристроєм (MCD), наприклад, переносним обчислювальним пристроєм. Додатково, комбінація PCD 100 і стикувальної станції PCD 1200 є портативною і корпус 1202 стикувальної станції PCD 1200 може бути закритий, в той час як PCD 100 зістикований зі стикувальною станцією PCD 1200. Крім того, стикувальна станція PCD 1200 може включати в себе перемикач, наприклад, кнопковий перемикач, у відкритій незамкненій виїмці 1210 стикування. Коли PCD 100 встановлений у відкритій 9 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 незамкненій виїмці 1210 стикування, PCD 100 може замкнути перемикач і змусити подати електроживлення на стикувальну станцію PCD 1200, наприклад, збудити. Коли PCD 100 виштовханий, або інакше видалений, з відкритої незамкненої виїмки 1210 стикування, стикувальна станція PCD 1200 може бути вимкнена. У іншому аспекті, просте входження в контакт PCD 100 з багатоштировою з'єднувальною матрицею 1222, може примусити стикувальну станцію PCD 1200 ввімкнутися. Від'єднання PCD 100 від багатоштирової з'єднувальної матриці 1222 може примусити стикувальну станцію PCD 1200 вимкнутися. Фіг. 16 і Фіг. 17, ілюструють третій аспект стикувальної станції PCD, в цілому позначеної 1600. У цілому стикувальна станція PCD 1600, показана на Фіг. 16 і Фіг. 17, конфігурується способом, подібним стикувальній станції PCD 600 описаній з посиланнями на фіг. 6 - фіг. 11. Однак, стикувальна станція PCD 1600, показана на Фіг. 16 і Фіг. 17, не включає в себе відкриту замкнену виїмку 690 стикування з PCD (Фіг. 10). Як ілюструється на Фіг. 16 і Фіг. 17, стикувальна станція PCD 1600 може включати в себе корпус 1602, що має нижню частину 1604 корпусу і верхню частину 1606 корпусу. У цьому аспекті нижня частина 1604 корпусу може включати в себе закриту незамкнену виїмку 1610 стикування з PCD, сформовану в ній. Закрита незамкнена виїмка 1610 стикування з PCD може мати розміри і бути сформована, щоб прийняти відповідно той, що має розміри і форму, PCD, наприклад, PCD 100, показаний на Фіг. 1 - фіг. 4. Закрита незамкнена виїмка 1610 стикування з PCD може бути поглибленням або отвором, сформованим в нижній частині 1604 корпусу в корпусі 1602. Як показано, закрита незамкнена виїмка 1610 стикування з PCD може бути відкритим простором, сформованим в лівій бічній стінці 1612, задній бічній стінці 1614, передній бічній стінці 1616, нижній поверхні 1618 і верхній поверхні 1620. Додатково, закрита незамкнена виїмка 1610 стикування з PCD може бути відкритою на одній стороні, наприклад, з правого боку, щоб дозволити всунути PCD або інакше перемістити в закриту незамкнену виїмку 1610 стикування з PCD. Фіг. 16 і Фіг. 17 вказує, що закрита незамкнена виїмка 1610 стикування з PCD може включати в себе багатоштирову з'єднувальну матрицю 1622. Багатоштирова з'єднувальна матриця 1622 може бути сформована у, виступати з (або бути їх комбінацією), однієї з бічних стінок 1612, 1614, 1616. У цьому аспекті, як показано на Фіг. 16 і Фіг. 17, багатоштировий з'єднувач 1622 може виступати з лівої бічної стінки 1612 закритої незамкненої виїмки 1610 стикування з PCD. Багатоштирова з'єднувальна матриця 1622 може мати розміри і мати форму, щоб зачіпатися з можливістю видалення з відповідно тією, що має розміри і форму, багатоштировою з'єднувальною матрицею, наприклад, багатоштировою з'єднувальною матрицею 130, проілюстрованою на Фіг. 3, багатоштировою з'єднувальною матрицею 132, проілюстрованою на Фіг. 4, їх комбінацією, або деяким іншим типом багатоштирової з'єднувальної матриці, відомої в техніці. Як показано на Фіг. 17, PCD, наприклад, PCD 100, показаний на Фіг. 1 - фіг. 4, може бути всунений в закриту незамкнену виїмку 1610 стикування з PCD з відкритого правого боку закритої незамкненої виїмки 1610 стикування з PCD. PCD 100 може бути переміщений ліворуч, поки багатоштирова з'єднувальна матриця на PCD 100 не увійде в контакт з багатоштировою з'єднувальною матрицею 1622, яка виступає в закриту незамкнену виїмку 1610 стикування з PCD. Коли повністю увійде в контакт із закритою незамкненою виїмкою 1610 стикування з PCD, PCD 100 може не бути доступний для користувача. Як показано на Фіг. 16, стикувальна станція PCD 1600 може також включати в себе кнопку 1624 виштовхування. Коли кнопка 1624 виштовхування натиснута, PCD 100 може бути виштовханий з виїмки 1610 стикування з PCD і стикувальної станції PCD 1600 для витягання користувачем. Залежно від орієнтації багатоштирової з'єднувальної матриці 1622 PCD 100 може бути встановлений лицьовою поверхнею вгору або лицьовою поверхнею вниз в закритій незамкненій виїмці 1610 стикування. Коли PCD 100 встановлений у виїмці 1610 стикування, багатоштирова з'єднувальна матриця 130 в PCD 100 може увійти в контакт з багатоштировою з'єднувальною матрицею 1622, сформованою в закритій незамкненій виїмці 1610 стикування. Потрібно відмітити, що, коли PCD 100 зістикований зі стикувальною станцією PCD 1600, цю комбінацію можна вважати мобільним обчислювальним пристроєм (MCD), наприклад, переносним обчислювальним пристроєм. Додатково, комбінація PCD 100 і стикувальної станції PCD 1600 є портативною і корпус 1602 стикувальної станції PCD 1600 може бути закритий, в той час як PCD 100 зістикований зі стикувальною станцією PCD 1600. Крім того, стикувальна станція PCD 1600 може включати в себе перемикач, наприклад, перемикач з кнопкою натиснення, в закритій незамкненій виїмці 1610 стикування. Коли PCD 100 встановлений в закритій незамкненій виїмці 1610 стикування, PCD 100 може замкнути перемикач і примусити стикувальну станцію PCD 1600 ввімкнутися, наприклад, збудитися. Коли PCD 100 виштовханий, 10 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 або інакше видалений, із закритої незамкненої виїмки 1610 стикування, стикувальна станція PCD 1600 може бути вимкнена. У іншому аспекті, просте входження в контакт PCD 100 з багатоштировою з'єднувальною матрицею 1622 може примусити стикувальну станцію PCD 1600 ввімкнутися. Від'єднання PCD 100 від багатоштирової з'єднувальної матриці 1622 може примусити стикувальну станцію PCD 1600 вимкнутися. З посиланнями на фіг. 18 - фіг. 22, четвертий аспект стикувальної станції PCD показаний і загалом позначений 1800. Загалом, стикувальна станція PCD 1800, показана на Фіг. 18 - фіг. 22, конфігурується способом, аналогічним стикувальній станції PCD 600, описаній з посиланнями на фіг. 6 - фіг. 11. Однак, стикувальна станція PCD 1800, показана на Фіг. 18 - фіг. 22, не включає в себе відкриту замкнену виїмку 690 стикування з PCD (Фіг. 10). Як ілюструється на Фіг. 18 - фіг. 22, стикувальна станція PCD 1800 може включати в себе корпус 1802, що має нижню частину 1804 корпусу і верхню частину 1806 корпусу. У цьому аспекті нижня частина 1804 корпусу може включати в себе лоток 1810 стикування з PCD, виступаючий з нього. Зокрема, лоток 1810 стикування з PCD може входити з можливістю ковзання в контакт з нижньою частиною 1804 корпусу стикувальної станції 1800 PCD. Лоток 1810 стикування з PCD може виступати із сторони нижньої частини 1804 корпусу, наприклад, лівої сторони, правої сторони або передньої сторони. У конкретному аспекті, як показано, лоток 1810 стикування з PCD може виступати назовні з правої сторони нижньої частини корпусу 1804 стикувальної станції PCD 1800. Додатково, лоток 1810 стикування з PCD може бути переміщуваним між відкритою позицією, або виступаючою позицією, в якій лоток 1810 стикування з PCD виступає зі стикувальної станції PCD 1800, і закритою позицією, або втягнутою позицією, в якої PCD втягнутий у стикувальну станцію PCD 1800. Лоток 1810 стикування з PCD може включати в себе загалом плоску, загалом прямокутну пластину 1812 підтримування, що має ближній кінець 1814 і дистальний кінець 1816. Лицьова пластина 1818 може бути приєднана, або сформована, з дистальним кінцем 1816 пластини 1812 підтримування. Як показано, в конкретному аспекті, лицьова пластина 1818 може бути перпендикулярною пластині 1812 підтримування. Фіг. 19 і Фіг. 20 додатково показують, що лоток 1810 стикування з PCD може бути сформований з центральним отвором 1820. У конкретному аспекті центральний отвір 1820 може бути загалом прямокутним і може бути орієнтований так, щоб довга вісь центрального отвору 1820 була по суті паралельна найближчому кінцю 1814 і дистальному кінцю 1816 пластини 1812 підтримування. Як показано, лоток 1810 стикування з PCD може також включати в себе підтримуючий кронштейн 1822, який має розміри і сформований так, щоб вставлятися в центральний отвір 1820, сформований в пластині 1812 підтримування. Підтримуючий кронштейн 1822 може бути загалом прямокутним і може включати в себе найближчий кінець 1824 і дистальний кінець 1826. Найближчий 1824 кінець підтримуючого кронштейна 1822 може бути з'єднаний з пластиною 1812 підтримування за допомогою стержня або штиря (не показаний), який проходить через найближчий кінець 1824 підтримуючого кронштейна 1822 і в пластину 1812 підтримування на кожній стороні центрального отвору 1820, розташовуючись збоку підтримуючого кронштейна 1822. Додатково, як зображено, пластина 1812 підтримування може включати в себе багатоштирову з'єднувальну матрицю 1828 поруч з центральним отвором 1820 і підтримуючим кронштейном 1822. У конкретному аспекті багатоштирова з'єднувальна матриця 1828 може бути розташована поруч з найближчим кінцем 1824 підтримуючого кронштейна 1822. Багатоштирова з'єднувальна матриця 1828 може мати розміри і бути сформована з можливістю видалення, щоб входити в контакт з відповідно тією, що має розміри і форму, багатоштировою з'єднувальною матрицею на PCD, наприклад, багатоштировою з'єднувальною матрицею 130, ілюстрованою на Фіг. 3, багатоштировою з'єднувальною матрицею 132, ілюстрованою на Фіг. 4, їх комбінацією, або деяким іншим типом багатоштирової з'єднувальної матриці, відомої в техніці. У конкретному аспекті лоток 1810 стикування з PCD є переміщуваним між відкритою позицією, показаною на Фіг. 19, в якій лоток 1810 стикування з PCD виступає повністю зсередини корпусу 1802, і закритою позицією, в якій лоток 1810 стикування з PCD втягнутий в корпус 1802. У закритій позиції лицьова пластина 1818 лотка 1810 стикування з PCD може бути на одному рівні зі стороною корпусу 1802. Крім того, в конкретному аспекті, підтримуючий кронштейн 1822 може обертатися в центральному отворі 1820 пластини 1812 підтримування між першою позицією і другою позицією. У першій позиції, показаній на Фіг. 19, в якій підтримуючий кронштейн 1822 вставлений в центральний отвір 1820 пластини 1812 підтримування і підтримуючий кронштейн 1822 знаходиться на одному рівні з пластиною 1812 підтримування, тобто, верхня поверхня 11 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 підтримуючого кронштейна 1822 знаходиться на одному рівні з верхньою поверхнею пластини 1812 підтримування, нижня поверхня підтримуючого кронштейна 1822 знаходиться на одному рівні з нижньою поверхнею пластини 1812 підтримування, або їх комбінація. У другій позиції підтримуючий кронштейн 1822 може формувати кут відносно пластини 1812 підтримування. У конкретному аспекті підтримуючий кронштейн 1822, пластина 1812 підтримування або їх комбінація можуть включати в себе стопор (не показаний), пружину (не показана), або інший подібний механізм, щоб втримувати підтримуючий кронштейн 1822 у другій позиції. Прикладаючи тиск до дистального кінця 1826 підтримуючого кронштейна 1822, зусилля стопора, або пружини, може бути подолане і підтримуючий кронштейн 1822 може бути повернений в першу позицію. Як показано на Фіг. 21 і Фіг. 22, у другій позиції PCD, наприклад, PCD 100, показаний на Фіг. 1 - фіг. 4, може спиратися на підтримуючий кронштейн 1822, і багатоштирова з'єднувальна матриця на PCD 100 може увійти в контакт з багатоштировою з'єднувальною матрицею 1828 на лотку 1810 стикування з PCD. Підтримуючий кронштейн 1822 може підтримувати PCD 100 під кутом, щоб полегшити перегляд PCD 100 під час роботи PCD 100 і стикувальною станцією PCD 1800. У конкретному аспекті, як показано на Фіг. 18, стикувальна станція PCD 1800 може також включати в себе кнопку 1830 виштовхування. Кнопка 1830 виштовхування може бути включена в лоток 1810 стикування з PCD. Альтернативно, кнопка 1830 виштовхування може бути включена в стикувальну станцію PCD 1800 поруч з лотком стикування 1810 з PCD. Коли кнопка 1830 виштовхування натиснута, лоток 1810 стикування з PCD може бути переміщений із закритої позиції у відкриту позицію. У відкритій позиції PCD 100 можна зістикувати з і підтримуватися за допомогою лотка 1810 стикування з PCD. Коли PCD 100 знаходиться до контакті з лотком 1810 стикування з PCD, дисплей в стикувальній станції PCD 1800 може працювати як первинний дисплей, і PCD 100 може працювати як вторинний дисплей. Потрібно відмітити, що, коли PCD 100 зістикований зі стикувальною станцією PCD 1800, цю комбінацію можна вважати мобільним обчислювальним пристроєм (MCD), наприклад, переносним обчислювальним пристроєм. Додатково, комбінація PCD 100 і стикувальної станції PCD 1800 є портативною. З посиланнями на фіг. 23-фіг. 25, п'ятий аспект стикувальної станції PCD показаний і загалом позначений 2300. Загалом, стикувальна станція PCD 2300, показана на Фіг. 23-фіг. 25, сконфігурована способом, подібним стикувальній станції PCD 600, описаній з посиланнями на фіг. 6 - фіг. 11. Однак, стикувальна станція PCD 2300, показана на Фіг. 23-фіг. 25, не включає в себе відкриту замкнену виїмку 690 стикування з PCD (Фіг. 10). Як ілюструється на Фіг. 23-фіг. 25, стикувальна станція PCD 2300 може включати в себе корпус 2302, що має нижню частину 2304 корпусу і верхню частину 2306 корпусу. У цьому аспекті верхня частина 2306 корпусу може включати в себе лоток 2310 стикування з PCD, виступаючий з нього. Зокрема, лоток 2310 стикування з PCD може з можливістю ковзання входити в контакт з верхньою частиною 2306 корпусу стикувальної станції PCD 2300. Лоток 2310 стикування з PCD може виступати з бічної сторони верхньої частини 2306 корпусу, наприклад, лівої сторони, правої сторони або передньої сторони (тобто, верхньої сторони, коли верхня частина 2306 корпусу відкрита). У конкретному аспекті, як показано, лоток 2310 стикування з PCD може виступати назовні з правої сторони верхньої частини 2306 корпусу стикувальної станції PCD 2300. Лоток 2310 стикування з PCD може включати в себе загалом плоску, загалом прямокутну, підтримуючу пластину 2312, що має найближчий кінець 2314 і дистальний кінець 2316. Лицьова пластина 2318 може бути приєднана до, або сформована з, дистальним кінцем 2316 підтримуючої пластини 2312. У конкретному аспекті лицьова пластина 2318 може бути перпендикулярною підтримуючій пластині 2312. Фіг. 24 і Фіг. 25 також показують, що лоток 2310 стикування з PCD може включати в себе підтримуючий виступ 2320, сформований вздовж нижньої межі підтримуючої пластини 2312. У конкретному аспекті підтримуючий виступ 2320 може мати форму "L" і забезпечити поглиблення між підтримуючим виступом 2320 і підтримуючою пластиною 2312, в яке кінець PCD може вставлятися і знаходитися під час використання. Додатково, як зображено на Фіг. 23, верхня частина 2306 корпусу стикувальної станції PCD 2302 може включати в себе багатоштирову з'єднувальну матрицю 2328 поруч з лотком 2310 стикування з PCD. У конкретному аспекті багатоштирова з'єднувальна матриця 2328 може бути розташована суміжно з найближчим кінцем 2314 підтримуючої пластини 2312. Багатоштирова з'єднувальна матриця 2328 може мати розміри і бути сформована з можливістю видалення, 12 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 щоб входити в контакт з відповідно тією, що має розміри і форму, багатоштировою з'єднувальною матрицею на PCD, наприклад, багатоштировою з'єднувальною матрицею 130, ілюстрованою на Фіг. 3, багатоштировою з'єднувальною матрицею 132, ілюстрованою на Фіг. 4, їх комбінацією, або деяким іншим типом багатоштирової з'єднувальної матриці, відомої в техніці. У конкретному аспекті лоток 2310 стикування з PCD є переміщуваним між відкритою позицією, або виступаючою позицією, показаною на Фіг. 24, в якій лоток 2310 стикування з PCD виступає повністю зсередини корпусу 2302, наприклад, верхньої частини 2306 корпусу, і закритою позицією, або втягнутою позицією, в якій лоток 2310 стикування з PCD втягнутий в корпус 2302, наприклад, верхню частину 2306 корпусу. У втягнутій позиції лицьова пластина 2318 лотка 2310 стикування з PCD може знаходитися на одному рівні з бічною стороною верхньої частини 2306 корпусу. У виступаючій позиції, як показано на Фіг. 25, PCD 100 може знаходитися на лотку 2310 стикування з PCD, і багатоштирова з'єднувальна матриця на PCD 100 може увійти в контакт з багатоштировою з'єднувальною матрицею 2328 на верхній частині 2306 корпусу. Лоток 2310 стикування з PCD може підтримувати PCD 100 під тим же кутом, що і верхня частина 2306 корпусу, відносно нижньої частини корпусу 2304, щоб полегшити перегляд PCD 100 під час роботи PCD 100 і стикувальної станції PCD 2300. У конкретному аспекті, як показано на Фіг. 23, стикувальна станція PCD 2300 може також включати в себе кнопку 2330 виштовхування. Кнопка 2330 виштовхування може бути вбудована в стикувальну станцію PCD 2300 поруч з лотком 2310 стикування з PCD. Альтернативно, кнопка 2330 виштовхування може бути включена в лоток 2310 стикування з PCD. Коли кнопка 2330 виштовхування натиснута, лоток 2310 стикування з PCD може бути переміщений із закритої позиції у відкриту позицію. У відкритій позиції PCD 100 може бути зістикований і підтримуватися лотком 2310 стикування з PCD. Коли PCD 100 знаходиться в контакті з лотком 2310 стикування з PCD, дисплей в стикувальній станції PCD 2300 може працювати як первинний дисплей, і PCD 100 може працювати як вторинний дисплей. Потрібно відмітити, що коли PCD 100 зістикований зі стикувальною станцією PCD 2300, цю комбінацію можна вважати мобільним обчислювальним пристроєм (MCD), наприклад, переносним обчислювальним пристроєм. Додатково, комбінація PCD 100 і стикувальної станції PCD 2300 є портативною. З посиланнями на фіг. 26 і Фіг. 27 шостий аспект стикувальної станції PCD показаний і загалом позначений 2600. Загалом, стикувальна станція PCD 2600, показана на Фіг. 26 і Фіг. 27, сконфігурована способом, подібним стикувальній станції PCD 600, описаній з посиланнями на фіг. 6 - фіг. 11. Однак, стикувальна станція PCD 2600, показана на Фіг. 26 і Фіг. 27, не включає в себе мишу 674 із сенсорним екраном, першу кнопку 676 миші, другу кнопку 678 миші або їх комбінацію. Як ілюструється на Фіг. 26 і Фіг. 27, стикувальна станція PCD 2600 може включати в себе корпус 2602, що має нижню частину 2604 корпусу і верхню частину 2606 корпусу. Нижня частина 2604 корпусу в корпусі 2602 можуть включати в себе відкриту замкнену виїмку 2610 стикування з PCD, сформовану в її поверхні. У цьому аспекті відкрита замкнена виїмка 2610 стикування з PCD може мати розміри і бути сформована, щоб прийняти той, що має відповідні розміри і форму, PCD, наприклад, PCD 100, показаний на Фіг. 1 - фіг. 4. У конкретному аспекті відкрита замкнена виїмка 2610 стикування з PCD може бути поглибленням або отвором, сформованим в нижній частині 2604 корпусу в корпусі 2602. Як показано, відкрита замкнена виїмка 2610 стикування з PCD може бути відкритим простором, або об'ємом, сформованим в лівій бічній стінці 2612, правій бічній стінці 2614, задній бічній стінці 2616, передній бічній стінці 2618 і нижній поверхні 2620. Фіг. 26 вказує, що відкрита замкнена виїмка 2610 стикування з PCD може включати в себе багатоштирову з'єднувальну матрицю 2622. Багатоштирова з'єднувальна матриця 2622 може бути сформована у, виступати з (або бути їх комбінацією), однієї з бічних стінок 2612, 2614, 2616, 2618. У цьому аспекті, як показано на Фіг. 26, багатоштировий з'єднувач 2622 може виступати з лівої бічної стінки 2612 з відкритої замкненої виїмки 2610 стикування з PCD. Багатоштирова з'єднувальна матриця 2622 може мати розміри і бути сформована, щоб входити в контакт з можливістю видалення з відповідно тією, що має розміри і форму, багатоштировою з'єднувальною матрицею, наприклад, багатоштировою з'єднувальною матрицею 130, ілюстрованою на Фіг. 3, багатоштировою з'єднувальною матрицею 132, ілюстрованою на Фіг. 4, їх комбінацією, або деяким іншим типом багатоштирової з'єднувальної матриці, відомої в техніці. 13 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як показано на Фіг. 26 і Фіг. 27, відкрита замкнена виїмка 2610 стикування з PCD може також включати в себе вузол 2624 заскочки, який виступає над межею однієї з бічних стінок 2612, 2614, 2616, 2618. У цьому аспекті, як показано на Фіг. 26 і Фіг. 27, вузол 2624 заскочки виступає над межею правої бічної стінки 2614 відкритої замкненої виїмки 2610 стикування з PCD навпроти лівої бічної стінки 2612 відкритої замкненої виїмки 2610 стикування з PCD. Вузол 2624 заскочки може бути пружинний і розташований з можливістю ковзання в поверхні нижньої частини 2604 корпусу в корпусі 2602. У цьому аспекті, як показано, вузол 2624 заскочки може бути переміщений в напрямку, наприклад, праворуч, щоб дозволити вставити PCD, наприклад, PCD 100, показаний на Фіг. 1 - фіг. 4, у відкриту замкнену виїмку 2610 стикування з PCD. Після звільнення вузол 2624 заскочки може переміститися в протилежному напрямку, наприклад, ліворуч. Вузол 2624 заскочки може потім увійти в контакт з верхньою поверхнею PCD 100, щоб підтримувати PCD 100 у виїмці 2610 стикування з PCD. Фіг. 27 ілюструє PCD 100, що знаходиться в контакті зі стикувальною станцією PCD 2600. Як показано, PCD 100 може бути встановлений у відкритій замкненій виїмці 2610 стикування з PCD, як описано тут. Коли PCD 100 встановлений у виїмці 2610 стикування, багатоштирова з'єднувальна матриця 130 в PCD 100 може увійти в контакт багатоштировою з'єднувальноюматрицею 2622, сформованою у відкритій замкненій виїмці 2610 стикування. У конкретному аспекті, коли PCD 100 зістикований зі стикувальною станцією PCD 2600, PCD 100 може використовуватися як додатковий дисплей. Додатково, PCD 100 може використовуватися як пристрій введення, наприклад, PCD 100 може використовуватися як майданчик миші і може включати в себе першу кнопку миші і другу кнопку миші. Крім того, PCD 100 може використовуватися як додатковий дисплей і як майданчик миші з відповідними кнопками миші. Потрібно відмітити, що коли PCD 100 зістикований зі стикувальною станцією PCD 2600, цю комбінацію можна вважати мобільним обчислювальним пристроєм (MCD), наприклад, переносним обчислювальним пристроєм. Додатково, комбінація PCD 100 і стикувальної станції PCD 2600 є портативною і корпус 2602 стикувальної станції PCD 2600 може бути закритий, в той час як PCD 100 зістикований зі стикувальною станцією PCD 2600. Крім того, стикувальна станція PCD 2600 може включати в себе перемикач, наприклад, перемикач з кнопкою натиснення, у відкритій замкненій виїмці 2610 стикування. Коли PCD 100 встановлений у відкритій замкненій виїмці 2610 стикування, PCD 100 може замкнути перемикач і ввімкнути стикувальну станцію PCD 2600, наприклад, збудити (подати живлення). Коли PCD 100 виштовханий, або інакше видалений, з відкритої замкненої виїмки 2610 стикування, стикувальна станція PCD 2600 може бути вимкнена. У іншому аспекті просте входження в контакт PCD 100 з багатоштировою з'єднувальною матрицею 2622 може примусити стикувальну станцію PCD 2600 ввімкнутися. Від'єднання PCD 100 від багатоштирової з'єднувальної матриці 2622 може примусити стикувальну станцію PCD 2600 вимкнутися. Фіг. 28 зображає перший аспект системи PCD, в цілому позначеної 2800. Як показано, система PCD 2800 може включати в себе PCD 2802 і стикувальну станцію PCD 2804. У конкретному аспекті PCD 2802 може входити в контакт з можливістю видалення зі стикувальною станцією PCD 2804 через стикувальний з'єднувач 2806. Стикувальний з'єднувач 2806 може забезпечити електронну можливість зв'язку між одним або більше компонентами в PCD 2802 і одним або більше компонентами в стикувальній станції PCD 2804. Додатково, стикувальний з'єднувач 2806 може бути багатоштировим стикувальним з'єднувачем 2806. Додатково, стикувальний з'єднувач 2806 може бути одним з багатоштирових з'єднувальних матриць, описаних в даному описі. Як показано на Фіг. 28, PCD 2802 може включати в себе друкарську плату (PCB) 2808, яка може включати в себе електронні компоненти PCD. Електронні компоненти PCD можуть бути пакетизовані як вбудована в кристал система (SOC) або деякий інший відповідний пристрій, який інтегрує і з'єднує електронні компоненти, щоб керувати PCD 2802. PCB 2808 може включати в себе один або більше компонентів, описаних з посиланнями на фіг. 5. Батарея 2810 може бути приєднана до PCB 2808. Фіг. 28 вказує, що стикувальна станція PCD 2804 може включати в себе батарею 2820, з'єднану зі стикувальним з'єднувачем 2806. Модуль 2822 керування живленням може бути з'єднаний з батареєю 2820. Додатково, з'єднання 2824 джерела живлення змінного струму (AC) може бути з'єднане з модулем 2822 керування живленням. З'єднання 2824 джерела живлення АС може бути з'єднане з джерелом живлення АС (не показано). Фіг. 28 далі показує, що перший порт 2838 високошвидкісної універсальної послідовної шини (USB-HS) може бути з'єднаний зі стикувальним з'єднувачем 2806. Перший USB з'єднувач 2840 може бути з'єднаний з першим портом 2838 USB-HS. Як зображено на Фіг. 28, стикувальна 14 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 станція PCD 2804 може також включати в себе другий порт 2848 USB-HS. Клавіатура 2856 може бути з'єднана з другим портом 2838 USB-HS. Зокрема, клавіатура 2856 може бути комбінацією клавіатури/сенсорної панелі. Фіг. 28 вказує, що стикувальна станція PCD 2804 може також включати в себе дисплей 2860, з'єднаний зі стикувальним з'єднувачем 2806. Як показано, стикувальний з'єднувач 2806 може бути також з'єднаний із з'єднанням 2868 заземлення. У конкретному аспекті стикувальний з'єднувач 2806 може включати в себе сорок чотири (44) штирки. Наприклад, стикувальний з'єднувач 2806 може включати в себе вісім (8) штирків для батареї 2820, чотири (4) штирки для першого порту 2838 USB-HS, чотири (4) штирки для другого порту 2848 USB-HS, двадцять (20) штирків для дисплея 2860, і вісім (8) штирків для з'єднання 2868 із землею. З посиланнями на фіг. 29, другий аспект системи PCD показаний і загалом позначений 2900. Як показано, система PCD 2900 може включати в себе PCD 2902 і стикувальну станцію PCD 2904. У конкретному аспекті PCD 2902 може входити в контакт з можливістю видалення зі стикувальною станцією PCD 2904 через стикувальний з'єднувач 2906. Стикувальний з'єднувач 2906 може забезпечити електронний зв'язок між одним або більше компонентами в PCD 2902 і одним або більше компонентами в стикувальній станції PCD 2904. Як показано на Фіг. 29, PCD 2902 може включати в себе друкарську плату (PCB) 2908, яка може включати в себе електронні компоненти PCD. Електронні компоненти PCD можуть бути пакетизовані як вбудована в кристал система (SOC) або деякий інший відповідний пристрій, який інтегрує і з'єднує електронні компоненти, щоб керувати PCD 2802. Додатково, PCB 2908 може включати в себе один або більше компонентів, описаних з посиланнями на фіг. 5. Батарея 2910 може бути приєднана до PCB 2908. Фіг. 29 вказує, що стикувальна станція PCD 2904 може включати в себе батарею 2920, з'єднану зі стикувальним з'єднувачем 2906. Модуль 2922 керування живленням може бути з'єднаний з батареєю 2920. Додатково, з'єднання 2924 живлення змінного струму (AC) може бути з'єднане з модулем 2922 керування живленням. З'єднання 2924 живлення AC може бути з'єднане з джерелом живлення AC (не показано). Аудіо вхід/вихід (I/О) 2926 може бути з'єднаний зі стикувальним з'єднувачем 2906, і один або більше гучномовців 2928 можуть бути з'єднані з аудіо входом/виходом 2926. Як ілюстровано, контролер доступу до середовища Gigabit Ethernet (GbE MAC) 2934 може також бути з'єднаний зі стикувальним з'єднувачем 2906. Порт 2936 Ethernet може бути з'єднаний з MAC GbE 2934. У конкретному аспекті порт 2936 Ethernet може бути гніздом RJ45. Фіг. 29 далі показує, що перший порт 2938 високошвидкісної універсальної послідовної шини (USB-HS) може бути з'єднаний зі стикувальним з'єднувачем 2906. Перший USB з'єднувач 2942 може бути з'єднаний з першим портом 2938 USB-HS. Як зображено на Фіг. 29, стикувальна станція PCD 2904 може також включати в себе другий порт 2948 USB-HS. Другий USB з'єднувач 2950 може бути з'єднаний з другим портом 2948 USB-HS. Крім того, як зображено, третій порт 2954 USB-HS може бути з'єднаний зі стикувальним з'єднувачем 2906. Клавіатура 2956 може бути з'єднана з третім портом 2954 USB-HS. Зокрема, клавіатурою 2956 може бути комбінація клавіатури/сенсорної панелі. Фіг. 29 вказує, що стикувальна станція PCD 2904 може також включати в себе дисплей 2960. Додатково, стикувальна станція PCD 2904 може включати в себе RGB(А) з'єднувач 2962, приєднаний до стикувального з'єднувача 2906. З'єднувач D-sub 2964 може бути з'єднаний з RGB(А) з'єднувачем 2962. Як показано, стикувальний з'єднувач 2906 може бути з'єднаний із з'єднанням 2968 із землею. У конкретному аспекті стикувальний з'єднувач 2906 може включати в себе сто дев'ятнадцять (119) штирків. Наприклад, стикувальний з'єднувач 2906 може включати в себе десять (10) штирків для батареї 2920, три (3) штирки для аудіо введення/виведення 2926, тридцять шість (36) штирків для MAC GbE 2934, чотири (4) штирки для першого порту 2938 USB-HS, чотири (4) штирки для другого порту USB-HS 2948, чотири (4) штирки для третього порту 2954 USB-HS, двадцять (20) штирків для дисплея 2960, двадцять вісім (28) штирків для RGB (А) з'єднувача 2962, і десять (10) штирків для з'єднання 2968 із землею. Фіг. 30 ілюструє третій аспект системи PCD, в цілому позначеної 3000. Як показано, система PCD 3000 може включати в себе PCD 3002 і стикувальну станцію PCD 3004. У конкретному аспекті PCD 3002 може входити в контакт з можливістю видалення зі стикувальною станцією PCD 3004 через стикувальний з'єднувач 3006. Стикувальний з'єднувач 3006 може забезпечити електронний зв'язок між одним або більше компонентами в PCD 3002 і одним або більше компонентами в стикувальній станції PCD 3004. 15 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як показано на Фіг. 30, PCD 3002 може включати в себе друкарську плату (PCB) 3008, яка може включати в себе електронні компоненти PCD. Електронні компоненти PCD можуть бути пакетизовані як вбудована в кристал система (SOC) або деякий інший відповідний пристрій, який інтегрує і з'єднує електронні компоненти, щоб керувати PCD 3002. Додатково, PCB 3008 може включати в себе один або більше компонентів, описаних з посиланнями на фіг. 5. Батарея 3010 може бути приєднана до PCB 3008. Фіг. 30 вказує, що стикувальна станція PCD 3004 може включати в себе батарею 3020, з'єднану зі стикувальним з'єднувачем 3006. Модуль 3022 керування живленням може бути з'єднаний з батареєю 3020. Додатково, з'єднання 3024 живлення змінного струму (AC) може бути з'єднане з модулем 3022 керування живленням. З'єднання 3024 живлення AC може бути з'єднане з джерелом живлення AC (не показано). Аудіо вхід/вихід (I/О) 3026 може бути з'єднаний зі стикувальним з'єднувачем 3006, і один або більше гучномовців 3028 можуть бути з'єднані з аудіо входом/виходом 3026. Як також ілюструється на Фіг. 30, цифровий інтерфейс відображення мобільних пристроїв (MDDI) 3030 може бути з'єднаний зі стикувальним з'єднувачем 3006. Камера 3032 може бути з'єднана з MDDI 3030. Додатково, контролер доступу до середовища Gigabit Ethernet (GbE MAC) 3034 може також бути з'єднаний зі стикувальним з'єднувачем. Порт 3036 Ethernet може бути з'єднаний з MAC GbE 3034. У конкретному аспекті порт 3036 Ethernet може бути гніздом RJ45. Фіг. 30 далі показує, що перший порт 3038 високошвидкісної універсальної послідовної шини (USB-HS) може бути з'єднаний зі стикувальним з'єднувачем 3006. USB концентратор 3040 може бути з'єднаний з першим портом 3038 USB-HS. Перший USB з'єднувач 3042 і другий USB з'єднувач 3044 можуть бути з'єднані з USB концентратором 3040. Додатково, клавіатура 3046 може бути з'єднана з USB концентратором 3040. Зокрема, клавіатура 3046 може бути комбінацією клавіатури/сенсорної панелі. Як зображено на Фіг. 30, стикувальна станція PCD 3004 може також включати в себе другий порт 3048 USB-HS. Перший перетворювач 3050 послідовного з'єднання по вдосконаленій технології (SATA) до USB може бути з'єднаний з другим портом 3048 USB-HS. Накопичувач 3052 на цифровому відеодиску (DVD) може бути з'єднаний з першим перетворювачем 3050 SATA-USB. Додатково, стикувальна станція PCD 3004 може включати в себе третій порт 3054 USB-HS. Другий перетворювач 3056 SATA-USB може бути з'єднаний з третім портом 3054 USBHS, і жорсткий диск (HDD) 3058 може бути з'єднаний з третім портом 3054 USB-HS. Фіг. 30 вказує, що стикувальна станція PCD 3004 може також включати в себе дисплей 3060. Додатково, стикувальна станція PCD 3004 може включати в себе RGB(А) з'єднувач 3062, приєднаний до стикувального з'єднувача 3006. З'єднувач D-sub 3064 може бути з'єднаний з RGB(А) з'єднувачем 3062. Як показано, стикувальний з'єднувач 3006 може бути з'єднаний із з'єднанням 3068 із землею. У конкретному аспекті стикувальний з'єднувач 3006 може включати в себе сто двадцять сім (127) штирків. Наприклад, стикувальний з'єднувач 3006 може включати в себе десять (10) штирків для батареї 3020, п'ять (5) штирків для аудіо входу/виходу 3026, шість (6) штирків для MDDI 3030, тридцять шість (36) штирків для MAC GbE 3034, чотири (4) штирки для першого порту 3038 USB-HS, чотири (4) штирки для другого порту 3048 USB-HS, чотири (4) штирки для третього порту 3054 USB-HS, двадцять (20) штирків для дисплея 3060, двадцять вісім (28) штирків для RGB (А) з'єднувача 3062, і десять (10) штирків для з'єднання 3068 із землею. Стикувальний з'єднувач 3006 може також включати в себе додаткові три (3) штирки для SATA 3050, з'єднаного з другим портом 3048 USB-HS. З посиланнями на фіг. 31, четвертий аспект системи PCD показаний і загалом позначений 3100. Як показано, система PCD 3100 може включати в себе PCD 3102 і стикувальну станцію PCD 3104. У конкретному аспекті PCD 3102 може входити в контакт з можливістю видалення зі стикувальною станцією PCD 3104 через стикувальний з'єднувач 3106. Стикувальний з'єднувач 3106 може забезпечити електронний зв'язок між одним або більше компонентами в PCD 3102 і одним або більше компонентами в стикувальній станції PCD 3104. Як показано на Фіг. 31, PCD 3102 може включати в себе друкарську плату (PCB) 3108, яка може включати в себе електронні компоненти PCD. Електронні компоненти PCD можуть бути пакетизовані як вбудована в кристал система (SOC) або деякий інший відповідний пристрій, який інтегрує і з'єднує електронні компоненти, щоб керувати PCD 3102. Додатково, PCB 3108 може включати в себе один або більше компонентів, описаних з посиланнями на фіг. 5. Батарея 3110 може бути приєднана до PCB 3108. Фіг. 31 вказує, що стикувальна станція PCD 3104 може включати в себе батарею 3120, з'єднану зі стикувальним з'єднувачем 3106. Модуль 3122 керування живленням може бути з'єднаний з батареєю 3120. Додатково, з'єднання 3124 живлення змінного струму (AC) може 16 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 бути з'єднане з модулем 3122 керування живленням. З'єднання 3124 живлення AC може бути з'єднане з джерелом живлення AC (не показано). Аудіо вхід/вихід (I/О) 3126 може бути з'єднаний зі стикувальним з'єднувачем 3106, і один або більше гучномовців 3128 можуть бути з'єднані з аудіо входом/виходом 3126. Як далі ілюструється на Фіг. 31, цифровий інтерфейс відображення мобільних пристроїв (MDDI) 3130 може бути з'єднаний зі стикувальним з'єднувачем 3106. Камера 3132 може бути з'єднана з MDDI 3130. Додатково, контролер доступу до середовища Gigabit Ethernet 3134 може також бути з'єднаний зі стикувальним з'єднувачем. Порт 3136 Ethernet може бути з'єднаний з MAC GbE 3134. У конкретному аспекті порт 3136 Ethernet може бути гніздом RJ45. Фіг. 31 далі показує, що перший порт 3138 високошвидкісної універсальної послідовної шини (USB-HS) може бути з'єднаний зі стикувальним з'єднувачем 3106. USB концентратор 3140 може бути з'єднаний з першим портом USB-HS 3138. Перший USB з'єднувач 3142 і другий USB з'єднувач 3144 можуть бути з'єднані з USB концентратором 3140. Додатково, клавіатура 3146 може бути з'єднана з USB концентратором 3140. Зокрема, клавіатура 3146 може бути комбінацією клавіатури/сенсорної панелі. Як зображено на Фіг. 31, стикувальна станція PCD 3104 може також включати в себе другий порт 3148 USB-HS. Перший перетворювач 3150 послідовного з'єднання по вдосконаленій технології (SATA) до USB може бути з'єднаний з другим портом 3148 USB-HS. Привід 3152 цифрових відеодисків (DVD) може бути з'єднаний з першим перетворювачем 3150 SATA-USB. Додатково, стикувальна станція PCD 3104 може включати в себе третій порт 3154 USB-HS. Другий перетворювач SATA-USB 3156 може бути з'єднаний з третім портом 3154 USB-HS, і жорсткий диск (HDD) 3158 може бути з'єднаний з третім портом 3154 USB-HS. Фіг. 31 вказує, що стикувальна станція PCD 3104 може також включати в себе дисплей 3160. Додатково, стикувальна станція PCD 3104 може включати в себе RGB(А) з'єднувач 3162, приєднаний до стикувального з'єднувача 3106. З'єднувач D-sub 3164 може бути з'єднаний з RGB(А) з'єднувачем 3162. Мультимедійний інтерфейс високого дозволу (HDMI) 3166 може також бути з'єднаний зі стикувальним з'єднувачем 3106. Як показано, стикувальний з'єднувач 3106 може бути з'єднаний із з'єднанням 3168 із землею. У конкретному аспекті стикувальний з'єднувач 3106 може включати в себе сто сорок шість (146) штирків. Наприклад, стикувальний з'єднувач 3106 може включати в себе десять (10) штирків для батареї 3120, п'ять (5) штирків для аудіо входу/виходу 3126, шість (6) штирків для MDDI 3130, тридцять шість (36) штирків для MAC GbE 3134, чотири (4) штирки для першого порту 3138 USB-HS, чотири (4) штирки для другого порту 3148 USB-HS, чотири (4) штирки для третього порту 3154 USB-HS, двадцять (20) штирків для дисплея 3160, двадцять вісім (28) штирків для RGB (А) з'єднувача 3162, дев'ятнадцять (19) штирків для HDMI 3166, і десять (10) штирків для з'єднання 3168 із землею. Стикувальний з'єднувач 3106 може також включати в себе додаткові три (3) штирки для SATA 3150, з'єднаного з другим портом 3148 USB-HS. З посиланнями на фіг. 32, процесорна система PCD показана і загалом позначена 3200. Як показано, процесорна система PCD 3200 може включати в себе перший основний процесор 3202, другий основний процесор 3204, третій основний процесор 3206, і четвертий основний процесор 3208. Додатково, процесорна система PCD 3200 може включати в себе 32-бітовий процесор 3210, наприклад, процесори 11 ARM. Як показано, один або більше периферійних пристроїв апаратних засобів 3212 можуть бути з'єднані з першим основним процесором 3202, другим основним процесором 3204, третім основним процесором 3206, і четвертим основним процесором 3208, 32-бітовим процесором 3210 або їх комбінацією. У конкретному аспекті монітор процесів і вирівнювач навантаження 3214 можуть бути з'єднані з першим основним процесором 3202, другим основним процесором 3204, третім основним процесором 3206, і четвертим основним процесором 3208. Як описано тут, монітор процесів і вирівнювач навантаження 3214 може діяти як адміністратор процесора, щоб вмикати і вимикати основні процесори 3202, 3204, 3206, 3208 залежно від експлуатаційних вимог, чи зістикований PCD, чи відстикований PCD або їх комбінації. Монітор процесів і вирівнювач навантаження 3214 може діяти як засіб для виконання одного або більше етапів способу, описаних в даному описі. Фіг. 32 також вказує, що перший процес 3216 і другий процес 3218 можуть бути виконані 32бітовим процесором 3210. Третій процес 3220, четвертий процес 3222, п'ятий процес 3224, шостий процес 3226, сьомий процес 3228, і N-й процес 3230 можуть бути виконані першим основним процесором 3202, другим основним процесором 3204, третім основним процесором 3206, і четвертим основним процесором 3208, або їх комбінацією за допомогою монітора процесів і вирівнювача навантаження 3214. 17 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 Процесорна система PCD 3200 може також включати в себе модемну операційну систему реального часу (RTOS) 3232, яка може працювати вище першого процесу 3216 і другого процесу 3218. Додаток RTOS 3234 може працювати вище третього процесу 3220, четвертого процесу 3222, п'ятого процесу 3224, шостого процесу 3226, сьомого процесу 3228 і N-го процесу 3230. У конкретному аспекті RTOS додатків може бути RTOS, наданим Linux (ТМ). Множина додатків 3236 може бути виконана модемною RTOS 3232 і RTOS 3234 додатків. З посиланнями на фіг. 33, спосіб керування розподілом живлення між PCD і стикувальною станцією PCD показаний і загалом позначений 3300. Починаючи на етапі 3301, цикл do може бути введений, в якому, коли PCD зістикований зі стикувальною станцією PCD, наступні етапи можуть бути виконані. На етапі 3302 прийняття рішення модуль керування живленням може визначити, чи ввімкнений PCD. Якщо так, спосіб може перейти на етап 3303, і стикувальна станція PCD може бути ввімкнена, наприклад, модулем керування живленням. Інакше, спосіб може перейти на етап 3304 і PCD і стикувальна станція PCD можуть бути вимкнені, наприклад, модулем керування живленням. Від етапу 3303 і етапу 3304 спосіб може перейти на етап 3305. На етапі 3305 електроживлення до PCD може бути перемкнуте відбатареї PCD на батарею стикувальної станції PCD. На етапі 3306 стикувальна станція PCD і PCD можуть бути заживлені від батареї стикувальної станції PCD. Далі, на етапі 3308 енергія батареї PCD може бути визначена, наприклад, може бути визначена енергія, що залишилася, батареї для батареї PCD. Переходячи на етап 3310 прийняття рішення, модуль керування живленням може визначити, чи дорівнює енергія батареї PCD умові зарядки. Наприклад, модуль керування живленням може визначити, чи є термін, що залишився, служби акумулятора, нижчим попередньо визначеного значення, наприклад, значенням у відсотках (%) повного терміну служби батареї PCD. Крім того, модуль керування живленням може постійно знаходитися в процесорі в PCD. Повертаючись до опису способу 3300, якщо енергія батареї PCD дорівнює умові зарядки, спосіб 3300 може перейти на етап 3312, і батарея PCD може бути заряджена від батареї стикувальної станції PCD. Після цього спосіб може перейти на етап 3314. Повертаючись до етапу 3310 прийняття рішення, якщо енергія батареї PCD не дорівнює умові зарядки, спосіб може перейти безпосередньо на етап 3314. На етапі 3314 може бути проконтрольована енергія батареї стикувальної станції PCD. Потім, на етапі 3316 прийняття рішення модуль керування живленням може визначити, чи дорівнює енергія батареї стикувальної станції умові попередження. Наприклад, модуль керування живленням може визначити, чи є енергія, що залишилася, батареї асоційована з батареєю стикувальної станції PCD, нижчою попередньо визначеного значення, наприклад, значення у відсотках (%) повного терміну служби батареї стикувальної станції PCD. Якщо енергія батареї стикувальної станції не дорівнює умові попередження, спосіб може повернутися на етап 3314 і продовжуватися, як описаний тут. Інакше, якщо енергія батареї стикувальної станції дорівнює умові попередження, спосіб 3300 може перейти на етап блока 3318, і модуль керування живленням може передати перше попередження користувачеві. Перше попередження може бути аудіопопередженням, візуальним попередженням, або їх комбінацією. Від етапу 3318 спосіб 3300 може перейти на етап 3320 згідно з Фіг. 34. На етапі 3320 модуль керування живленням може контролювати енергію батареї стикувальної станції PCD. Потім спосіб може перейти на етап 3322 прийняття рішення, і модуль керування живленням може визначити, чи дорівнює енергія батареї стикувальної станції критичній умові. Наприклад, модуль керування живленням може визначити, чи є енергія, що залишилася, батареї асоційована з батареєю стикувальної станції PCD, нижчою попередньо визначеного значення, наприклад, значення у відсотках (%) повного терміну служби батареї стикувальної станції PCD. Якщо енергія батареї стикувальної станції PCD не дорівнює критичній умові, спосіб 3300 може повернутися на етап 3320 і продовжитися, як описаний тут. Інакше, якщо енергія батареї стикувальної станції PCD дорівнює критичній умові, спосіб 3300 може перейти на етап 3324, і модуль керування живленням може передати друге попередження користувачеві. Друге попередження може бути аудіопопередженням, візуальним попередженням, або їх комбінацією. Від етапу 3324 спосіб може перейти на етап 3326 прийняття рішення, і модуль керування живленням може визначити, чи вставлене джерело живлення в стикувальну станцію PCD. Джерело живлення може бути джерелом живлення змінного струму (А/С), зовнішнім джерелом живлення постійного струму (D/С), або їх комбінацією. Якщо джерело живлення вставлене в стикувальну станцію PCD, спосіб 3300 може перейти на етап 3328, і модуль керування живленням може зарядити батарею стикувальної станції PCD від джерела живлення. Після цього, спосіб може повернутися на етап 3304 згідно з Фіг. 33 і продовжитися, як описано тут. 18 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 Повертаючись до етапу 3326 прийняття рішення, якщо модуль керування живленням не виявляє, що джерело живлення вставлене в стикувальну станцію PCD, спосіб 3300 може перейти на етап 3330, і модуль керування живленням може перемкнути електроживлення до PCD і стикувальної станції PCD від батареї стикувальної станції PCD на батарею PCD. Потім, на етапі 3332 стикувальна станція PCD і PCD можуть бути заживлені від батареї PCD. Переходячи на етап 3334, модуль керування живленням може контролювати енергію батареї PCD. На етапі 3336 прийняття рішення модуль керування живленням може визначити, чи дорівнює енергія батареї PCD умові вимкнення живлення. Наприклад, модуль керування живленням може визначити, чи є енергія, що залишилася, батареї асоційована з батареєю PCD, нижчою попередньо визначеного значення, наприклад, значення у відсотках (%) повного терміну служби батареї PCD. Якщо енергія батареї PCD не дорівнює умові вимкнення, спосіб 3300 може повернутися на етап 3334 і продовжитися, як описаний тут. Навпаки, якщо енергія батареї PCD дорівнює умові вимкнення, спосіб 3300 може перейти на етап 3338, і модуль керування живленням може вимкнути модуль комбінації стикувальної станції PCD/PCD. Потім, спосіб 3300 може закінчитися. У конфігурації, описаній тут, комбінація стикувальної станції PCD/PCD забезпечує сегментацію особливостей між PCD і стикувальною станцією PCD. PCD може бути в контакті зі стикувальною станцією PCD одним зі способів, описаних тут. Наприклад, PCD може бути в контакті з механізмом входження в контакт з PCD, наприклад, виїмкою стикування з PCD, лотком стикування з PCD або подібним механізмом. Додатково забезпечується використання подвійного дисплея, наприклад, за допомогою дисплея в PCD і дисплея в стикувальній станції PCD. Коли знаходиться в контакті зі стикувальною станцією PCD, PCD може бути заряджений стикувальною станцією PCD. Крім того, "гладкий" користувацький інтерфейс і перехід додатку можуть бути забезпечені, коли PCD стикується або відстиковується. У конкретному аспекті можуть бути надані особливості користувацького інтерфейсу, коли PCD зістикований або відстикований. Одним таким аспектом є пухирець "риб'яче око", яке може бути забезпечений у всіх додатках, показаних на PCD. Додатково, масштабування рівня додатків може бути забезпечене. Наприклад, первинна версія додатку може бути виконана, коли PCD зістикований, і повторна версія додатку може бути виконана, коли PCD відстикований. Альтернативно, стандартна версія додатку може бути виконана, коли PCD відстикований, і розширена версія додатку може бути виконана, коли PCD зістикований. У відстикованому режимі PCD може виконати менш обчислювально інтенсивні, менші додатки зняття відбитків пальців. У зістикованому режимі додатки з повними функціональними можливостями можуть бути виконані за допомогою PCD. Зістикований чи розстикований PCD, може бути автоматично виявлено, і відповідні версії додатку можуть бути виконані, коли доступні. Коли PCD відстикований, два процесори малої потужності можуть використовуватися для маленьких екранних додатків і операційної системи PCD (OS). Додатково, два процесори високої продуктивності можуть використовуватися, щоб виконати великі додатки, коли PCD зістикований зі стикувальною станцією PCD. У іншому аспекті, коли PCD зістикований, один процесор може використовуватися для засобу керування мишею і засобу керування графічним користувацьким інтерфейсом, тобто, засобів керування сенсорним екраном; один процесор може використовуватися для спільно використовуваного засобу керування введенням/виведенням; один процесор використовуватися для ОС PCD; і один процесор може використовуватися для ОС переносного комп'ютера, збереженої на стикувальній станції PCD. У ще одному аспекті кожний процесор може керувати різною ОС та інфраструктурою. Стикувальна станція PCD може бути з'єднана з домашньою мережею і коли PCD зістикований зі стикувальною станцією PCD, PCD може, в свою чергу, бути з'єднаний з домашньою мережею. Крім того, дані, наприклад, додатки, контент, або їх комбінація, можуть бути автоматично дубльовані в стикувальній станції PCD, коли PCD зістикований зі стикувальною станцією PCD. Стикувальна станція PCD може включати в себе дисплей, буфер відображення, HDD, додаткову пам'ять, здатності ЛВС, можливості WLAN, один або більше портів USB, з'єднання з принтером, клавіатуру, мишу і т. д. Стикувальна станція PCD може включати в себе пам'ять великого екранного додатку. Великий екранний додаток і стан ОС можуть бути збережені в пам'яті стикувальної станції PCD, коли PCD відстикований, щоб дозволити вмить ввімкнутися, коли PCD знову буде зістикований. Великий екранний додаток може включати в себе додаток браузера, додаток текстового процесора, додаток електронних таблиць, додаток презентацій, додаток електронної пошти, додаток календаря, відеододаток або їх комбінацію. Маленький екранний додаток може включати в себе додаток медіаплеєра, додаток телефону, додаток керування, або їх комбінацію. 19 UA 102600 C2 5 10 15 20 25 30 35 Коли PCD зістикований зі стикувальною станцією PCD, користувач може використовувати в своїх інтересах відносно більший дисплей, вбудований в стикувальну станцію PCD. Додатково, користувач може використовувати повну клавіатуру і мишу, щоб отримати доступ до даних, що зберігаються в PCD. Стикувальна станція PCD може бути вбудована в транспортний засіб, кіоск, телевізійну приставку і т. д. і PCD може бути зістикований з ними. Треба мати на увазі, що етапи способу, описані вище, не обов'язково повинні бути виконані в тому порядку, як описано. Додатково, слова такі як "після цього", "потім", "услід", і т. д. не призначені, щоб обмежити порядок етапів. Ці слова просто використовуються, щоб вказати читачеві опис етапів способу. У одному або більше зразкових аспектах описані функції можуть бути реалізовані в апаратних засобах, програмному забезпеченні, програмно-апаратних засобах, або будь-якій їх комбінації. Якщо реалізовані в програмному забезпеченні, функції можуть бути збережені на або передані як одна або більше інструкцій або код на комп'ютерозчитуваному носії. Комп'ютерозчитувані носії включають в себе і комп'ютерні носії даних, і комунікаційні носії, включаючи будь-який носій, який полегшує передачу комп'ютерної програми від одного місця до іншого. Носії даних можуть бути будь-якими доступними носіями, до яких може отримати доступ комп'ютер. За допомогою прикладу, а не обмеження, такі комп'ютерозчитувані носії можуть містити RAM, ROM, EEPROM, CD-ROM або інший запам'ятовуючий пристрій на оптичних дисках, запам'ятовуючий пристрій на магнітних дисках або інші магнітні запам'ятовуючі пристрої, або будь-який інший носій, який може використовуватися, щоб нести або зберігати бажаний код програми у формі інструкцій або структур даних і до якого може отримати доступ комп'ютер. Крім того, будь-яке з'єднання належно називають комп'ютерозчитуваним носієм. Наприклад, якщо програмне забезпечення передають від вебсайту, сервера, або іншого віддаленого джерела, використовуючи коаксіальний кабель, волоконно-оптичний кабель, виту пару, цифрову абонентську лінію (DSL), або бездротові технології, такі як інфрачервоне, радіо- і мікрохвильове випромінювання, то цей коаксіальний кабель, волоконно-оптичний кабель, вита пара, DSL, або бездротові технології, такі як інфрачервоне, радіо- і мікрохвильове випромінювання включені у визначення носія. Диск (disk) і диск (disc), як використовується тут, включають в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), дискету і диск blu-ray, де диски (disk) звичайно відтворюють дані магнітним чином, в той час як диски (disc) відтворюють дані оптично за допомогою лазерів. Комбінації вищезазначеного повинні також бути включені в рамки комп'ютерозчитуваних носіїв. Хоча вибрані аспекти були ілюстровані і описані детально, мається на увазі, що різні заміни і зміни можуть бути в ньому зроблені, не відступаючи від об'єму і форми даного винаходу, як визначено нижченаведеною формулою винаходу. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Спосіб керування розподілом живлення між портативним обчислювальним пристроєм (PCD) і стикувальною станцією PCD, причому спосіб містить: визначення, що PCD зістикований зі стикувальною станцією PCD; перемикання електроживлення до PCD від батареї PCD на батарею стикувальної станції PCD; заживлювання PCD і стикувальної станції PCD від батареї стикувальної станції PCD; контроль енергії батареї стикувальної станції PCD; визначення, чи дорівнює енергія батареї стикувальної станції PCD умові попередження; і передачу першого попередження, коли енергія батареї стикувальної станції PCD дорівнює умові попередження. 2. Спосіб за п. 1, що додатково містить: визначення, чи дорівнює енергія батареї PCD умові зарядки; і зарядку батареї PCD, коли енергія батареї PCD дорівнює умові зарядки. 3. Спосіб за п. 1, що додатково містить: визначення, чи дорівнює енергія батареї стикувальної станції PCD критичній умові; і передачу другого попередження, коли енергія батареї стикувальної станції PCD дорівнює критичній умові. 4. Спосіб за п. 3, що додатково містить: визначення, чи приєднане зовнішнє джерело живлення до стикувальної станції PCD. 5. Спосіб за п. 4, що додатково містить: зарядку батареї стикувальної станції PCD, коли зовнішнє джерело живлення приєднане. 6. Спосіб за п. 4, що додатково містить: 20 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 60 перемикання згаданого електроживлення до PCD і стикувальної станції PCD від батареї стикувальної станції PCD на батарею PCD; і заживлювання PCD і стикувальної станції PCD від батареї PCD. 7. Спосіб за п. 6, що додатково містить: контроль енергії батареї PCD; і визначення, чи дорівнює енергія батареї PCD умові вимкнення живлення. 8. Спосіб за п. 7, що додатково містить: передачу третього попередження, коли енергія батареї PCD дорівнює умові вимкнення живлення. 9. Спосіб за п. 8, що додатково містить: вимкнення PCD і стикувальної станції PCD, коли енергія батареї PCD дорівнює умові вимкнення живлення. 10. Портативний обчислювальний пристрій (PCD), що містить: засіб для визначення, що PCD зістикований зі стикувальною станцією PCD; засіб для перемикання електроживлення до PCD від батареї PCD на батарею стикувальної станції PCD; засіб для подачі живлення на PCD і стикувальну станцію PCD від батареї стикувальної станції PCD; засіб для контролю енергії батареї стикувальної станції PCD; засіб для визначення, чи дорівнює енергія батареї стикувальної станції PCD умові попередження; і засіб для передачі першого попередження, коли енергія батареї стикувальної станції PCD дорівнює умові попередження. 11. Портативний обчислювальний пристрій за п. 10, що додатково містить: засіб для визначення, чи дорівнює енергія батареї PCD умові зарядки; і засіб для зарядки батареї PCD, коли енергія батареї PCD дорівнює умові зарядки. 12. Портативний обчислювальний пристрій за п. 10, що додатково містить: засіб для визначення, чи дорівнює енергія батареї стикувальної станції PCD критичній умові; і засіб для передачі другого попередження, коли енергія батареї стикувальної станції PCD дорівнює критичній умові. 13. Портативний обчислювальний пристрій за п. 12, що додатково містить: засіб для визначення, чи з'єднане зовнішнє джерело живлення зі стикувальною станцією PCD. 14. Портативний обчислювальний пристрій за п. 13, що додатково містить: засіб для зарядки батареї стикувальної станції PCD, коли зовнішнє джерело живлення з'єднане. 15. Портативний обчислювальний пристрій за п. 13, що додатково містить: засіб для перемикання електроживлення до PCD і стикувальної станції PCD від батареї стикувальної станції PCD на батарею PCD; і засіб для подачі живлення на PCD і стикувальну станцію PCD від батареї PCD. 16. Портативний обчислювальний пристрій за п. 15, що додатково містить: засіб для контролю енергії батареї PCD; і засіб для визначення, чи дорівнює енергія батареї PCD умові вимкнення живлення. 17. Портативний обчислювальний пристрій за п. 16, що додатково містить: засіб для передачі третього попередження, коли енергія батареї PCD дорівнює умові вимкнення живлення. 18. Портативний обчислювальний пристрій за п. 17, що додатково містить: засіб для вимкнення живлення PCD і стикувальної станції PCD, коли енергія батареї PCD дорівнює умові вимкнення живлення. 19. Портативний обчислювальний пристрій (PCD), що містить: процесор, в якому процесор функціонує для: визначення, що PCD зістикований зі стикувальною станцією PCD; перемикання електроживлення до PCD від батареї PCD на батарею стикувальної станції PCD; заживлювання PCD і стикувальної станції PCD від батареї стикувальної станції PCD; контролю енергії батареї стикувальної станції PCD; визначення, чи дорівнює енергія батареї стикувальної станції PCD умові попередження; і передачі першого попередження, коли енергія батареї стикувальної станції PCD дорівнює умові попередження. 20. Портативний обчислювальний пристрій за п. 19, в якому згаданий процесор також функціонує для: визначення, чи дорівнює енергія батареї PCD умові зарядки; і зарядки батареї PCD, коли енергія батареї PCD дорівнює умові зарядки. 21 UA 102600 C2 5 10 15 20 25 30 35 40 45 50 55 21. Портативний обчислювальний пристрій за п. 19, в якому згаданий процесор також функціонує для: визначення, чи дорівнює енергія батареї стикувальної станції PCD критичній умові; і передачі другого попередження, коли енергія батареї стикувальної станції PCD дорівнює критичній умові. 22. Портативний обчислювальний пристрій за п. 21, в якому згаданий процесор також функціонує для: визначення, чи приєднане зовнішнє джерело живлення до стикувальної станції PCD. 23. Портативний обчислювальний пристрій за п. 22, в якому згаданий процесор також функціонує для: зарядки батареї стикувальної станції PCD, коли зовнішнє джерело живлення приєднане. 24. Портативний обчислювальний пристрій за п. 22, в якому згаданий процесор також функціонує для: перемикання електроживлення до PCD і стикувальної станції PCD від батареї стикувальної станції PCD на батарею PCD; і заживлювання PCD і стикувальної станції PCD від батареї PCD. 25. Портативний обчислювальний пристрій за п. 24, в якому згаданий процесор також функціонує для: контролю енергії батареї PCD; і визначення, чи дорівнює енергія батареї PCD умові вимкнення живлення. 26. Портативний обчислювальний пристрій за п. 25, в якому згаданий процесор також функціонує для: передачі третього попередження, коли енергія батареї PCD дорівнює умові вимкнення живлення. 27. Портативний обчислювальний пристрій за п. 26, в якому згаданий процесор також функціонує для: вимкнення PCD і стикувальної станції PCD, коли енергія батареї PCD дорівнює умові вимкнення живлення. 28. Kомп'ютерозчитуваний носій інформації, на якому у вигляді кодів зберігаються інструкції для виконання комп′ютером, який містить: щонайменше одну інструкцію для визначення, що портативний обчислювальний пристрій (PCD) зістикований зі стикувальною станцією PCD; щонайменше одну інструкцію для перемикання електроживлення до PCD від батареї PCD на батарею стикувальної станції PCD; щонайменше одну інструкцію для подачі живлення на PCD і стикувальну станцію PCD від батареї стикувальної станції PCD. щонайменше одну інструкцію для контролю енергії батареї стикувальної станції PCD; щонайменше одну інструкцію для визначення, чи дорівнює енергія батареї стикувальної станції PCD умові попередження; і щонайменше одну інструкцію для передачі першого попередження, коли енергія батареї стикувальної станції PCD дорівнює умові попередження. 29. Kомп'ютерозчитуваний носій інформації за п. 28, який додатково містить: щонайменше одну інструкцію для визначення, чи дорівнює енергія батареї PCD умові зарядки; і щонайменше одну інструкцію для зарядки батареї PCD, коли енергія батареї PCD дорівнює умові зарядки. 30. Kомп'ютерозчитуваний носій інформації за п. 28, який додатково містить: щонайменше одну інструкцію для визначення, чи дорівнює енергія батареї стикувальної станції PCD критичній умові; і щонайменше одну інструкцію для передачі другого попередження, коли енергія батареї стикувальної станції PCD дорівнює критичній умові. 31. Kомп'ютерозчитуваний носій інформації за п. 30, який додатково містить: щонайменше одну інструкцію для визначення, чи приєднане зовнішнє джерело живлення до стикувальної станції PCD. 32. Kомп'ютерозчитуваний носій інформації за п. 31, який додатково містить: щонайменше одну інструкцію для зарядки батареї стикувальної станції PCD, коли зовнішнє джерело живлення приєднане. 33. Kомп'ютерозчитуваний носій інформації за п. 31, який додатково містить: щонайменше одну інструкцію для перемикання електроживлення до PCD і стикувальної станції PCD від батареї стикувальної станції PCD на батарею PCD; і 22 UA 102600 C2 5 10 щонайменше одну інструкцію для подачі живлення на PCD і стикувальну станцію PCD від батареї PCD. 34. Kомп'ютерозчитуваний носій інформації за п. 33, який додатково містить: щонайменше одну інструкцію для контролю енергії батареї PCD; і щонайменше одну інструкцію для визначення, чи дорівнює енергія батареї PCD умові вимкнення живлення. 35. Kомп'ютерозчитуваний носій інформації за п. 34, який додатково містить: щонайменше одну інструкцію для передачі третього попередження, коли енергія батареї PCD дорівнює умові вимкнення живлення. 36. Kомп'ютерозчитуваний носій інформації за п. 35, який додатково містить: щонайменше одну інструкцію для вимкнення живлення PCD і стикувальної станції PCD, коли енергія батареї PCD дорівнює умові вимкнення живлення. 23 UA 102600 C2 24 UA 102600 C2 25 UA 102600 C2 26 UA 102600 C2 27 UA 102600 C2 28
