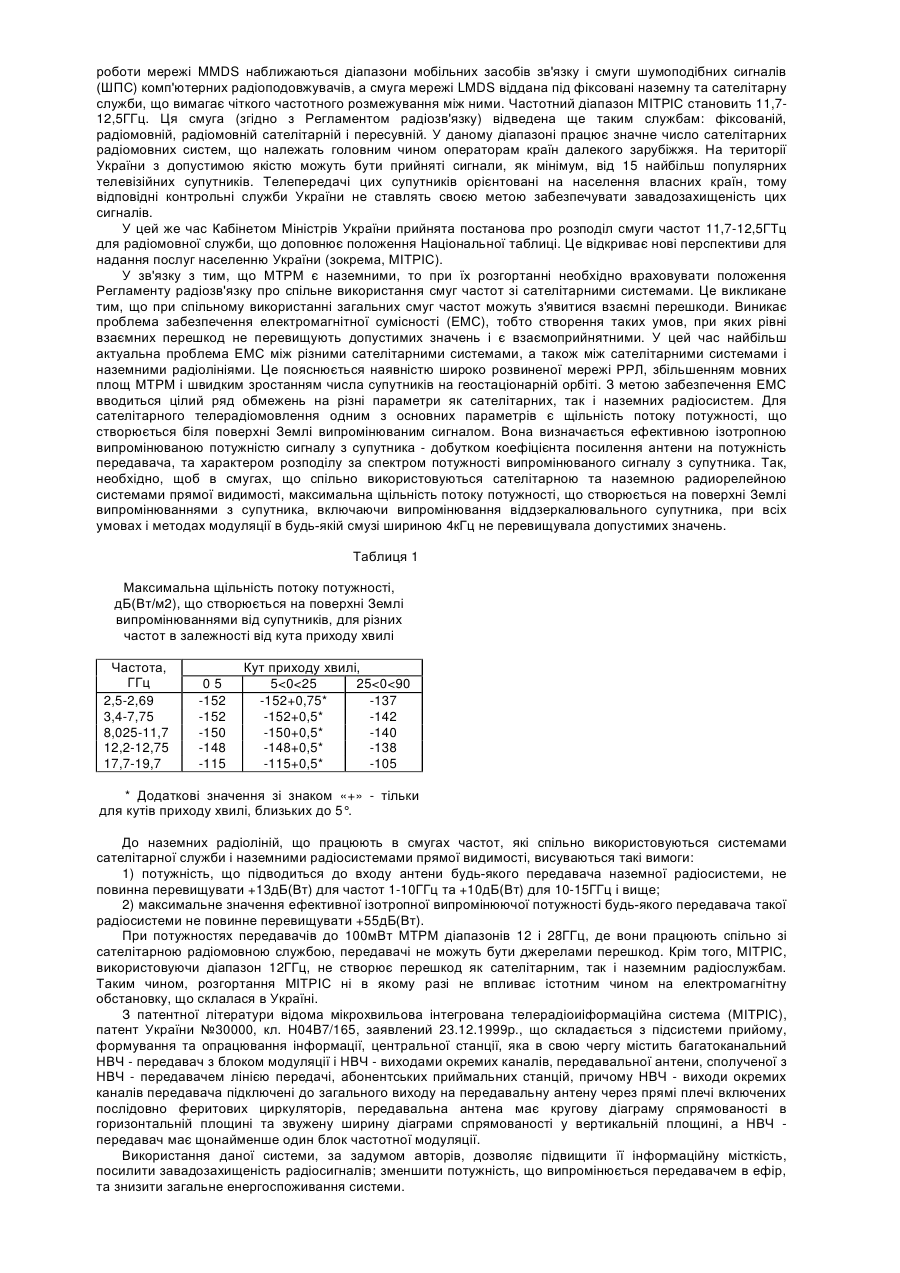

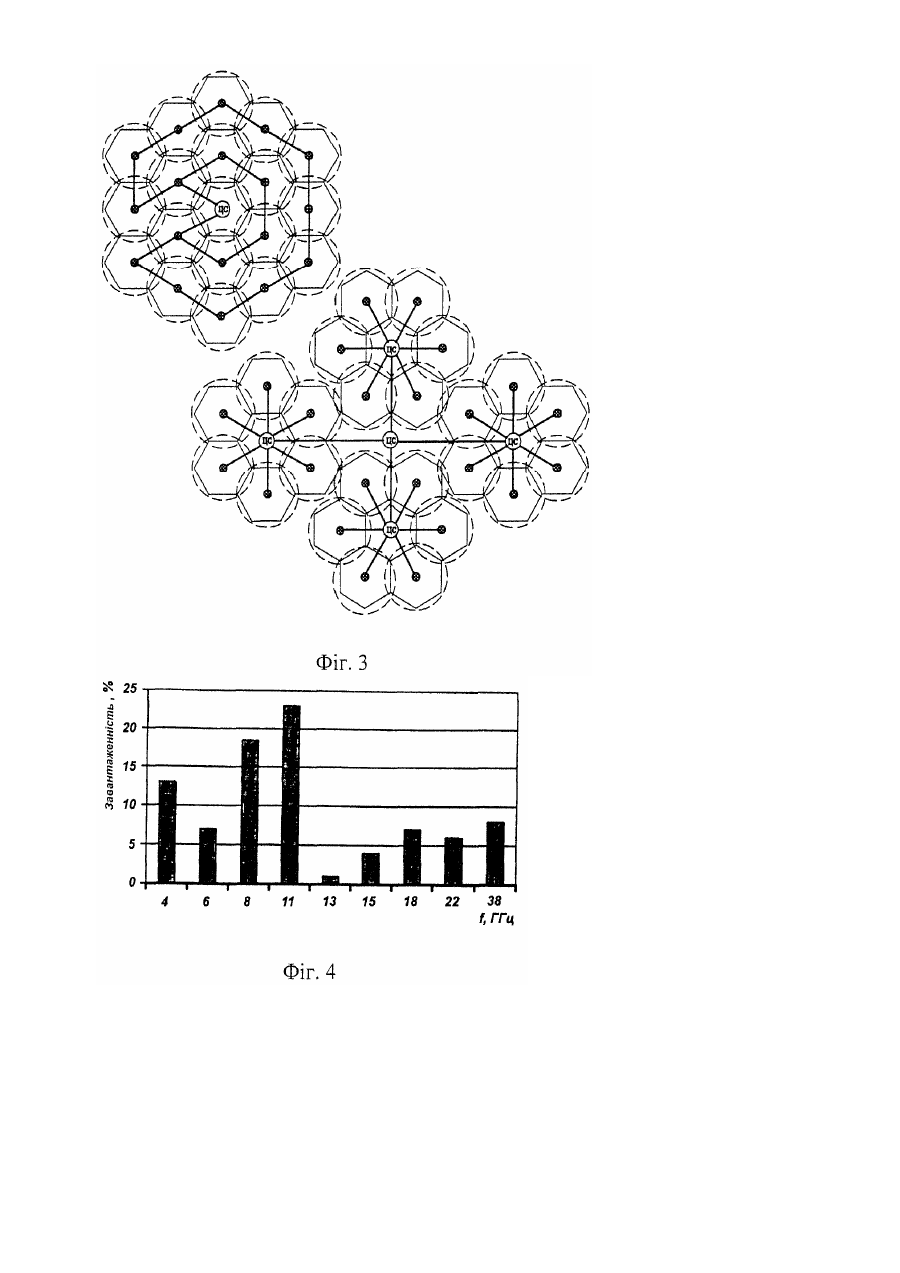

Мікрохвильова інтегрована телерадіоінформаційна система (мітріс)

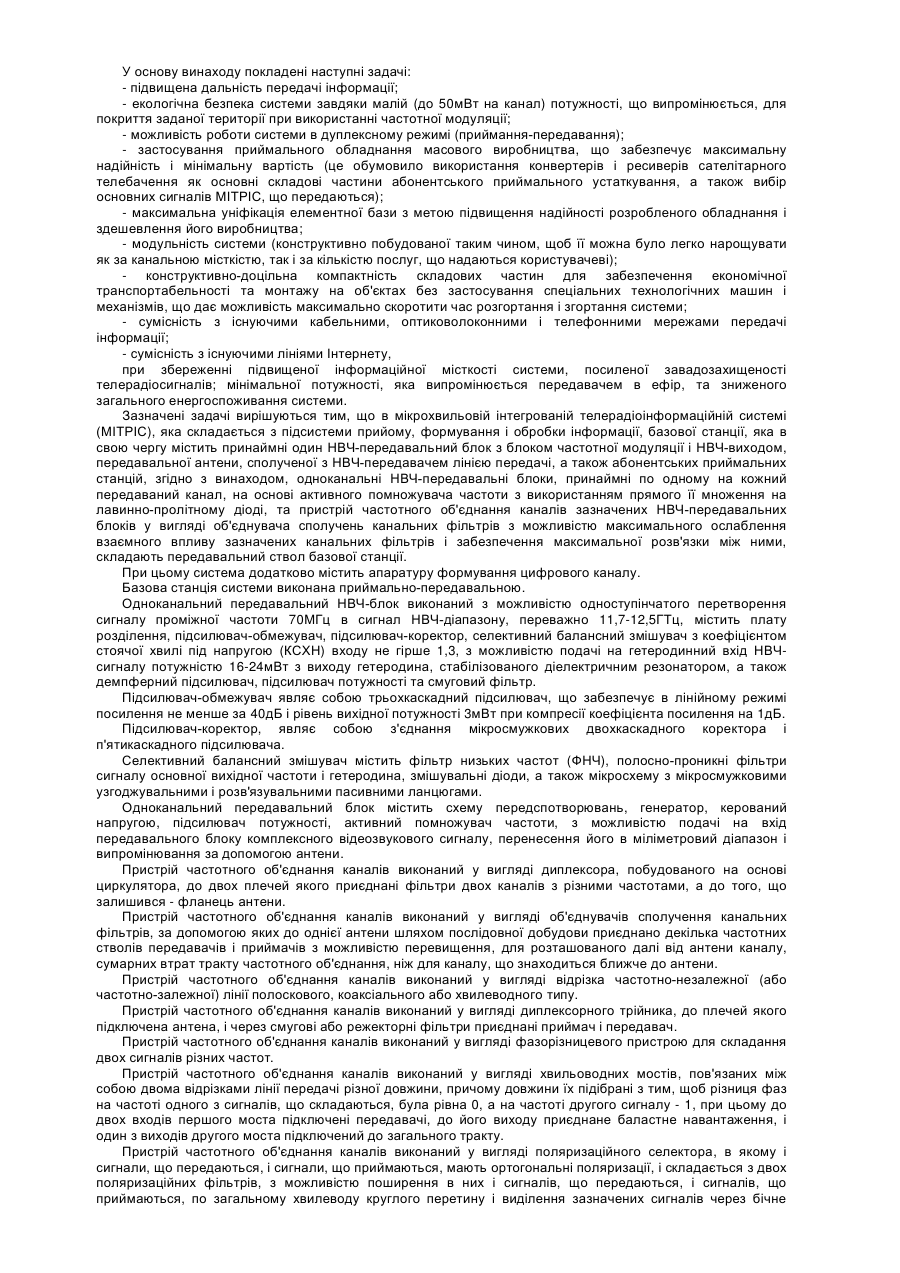

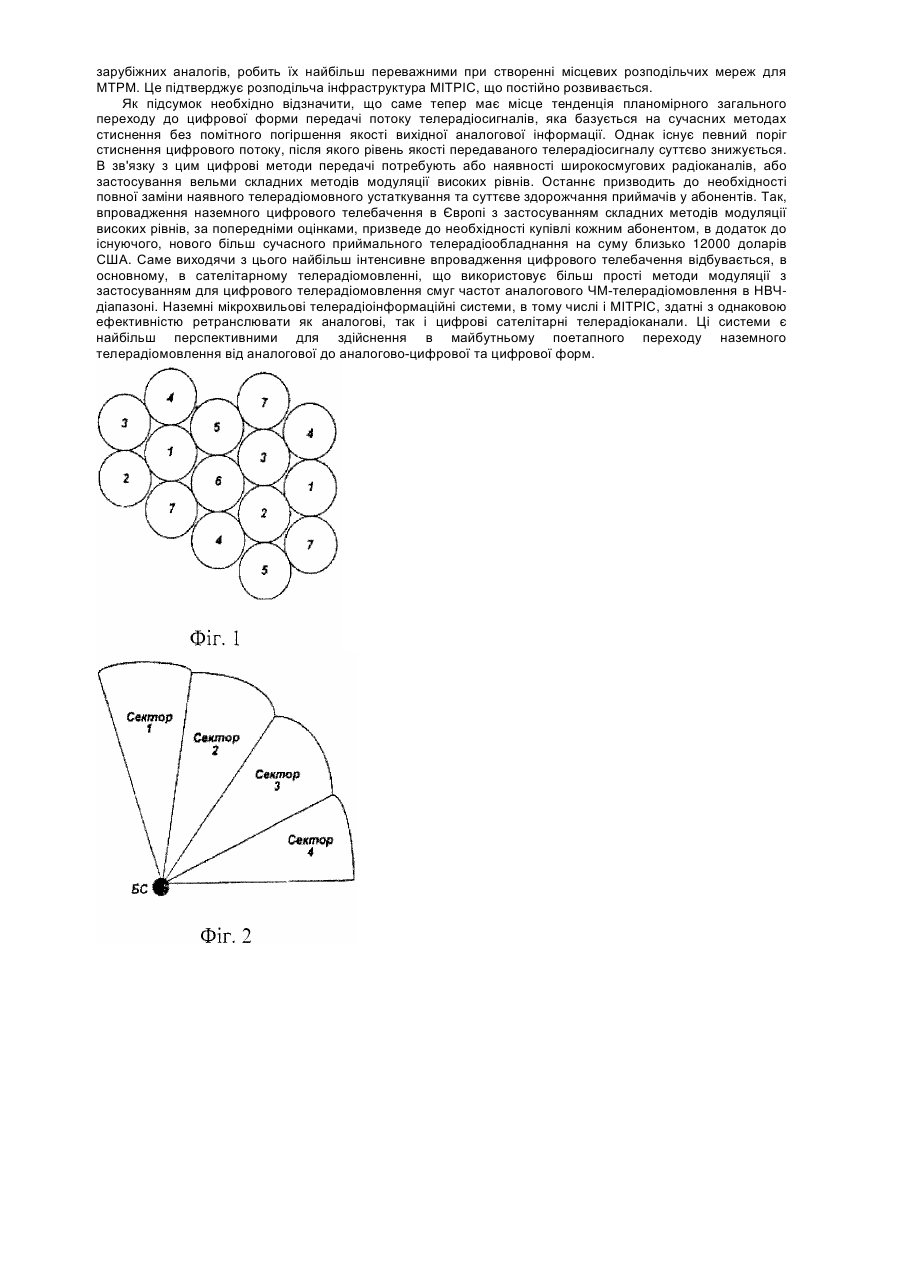

1. Мікрохвильова інтегрована телерадіоінформаційна система, що складається з підсистеми прийому, формування і обробки інформації, базової станції, яка в свою чергу містить принаймні один НВЧ-передавальний блок з блоком частотної модуляції і НВЧ-виходом, передавальної антени, сполученої з НВЧ-передавачем лінією передачі, а також абонентських приймальних станцій, яка відрізняється тим, що одноканальні НВЧ-передавальні блоки, принаймні по одному на кожний передаваний канал, на основі активного помножувача частоти з використанням прямого її множення на лавинопролітному діоді, та пристрій частотного об'єднання каналів зазначених НВЧ-передавальних блоків у вигляді об'єднувача сполучень канальних фільтрів з можливістю максимального ослаблення взаємного впливу зазначених канальних фільтрів і забезпечення максимальної розв'язки між ними, складають передавальний ствол базової станції.

2. Мікрохвильова інтегрована телерадіоінформаційна система за п. 1, яка відрізняється тим, що вона додатково містить апаратуру формування цифрового каналу.

3. Мікрохвильова інтегрована телерадіоінформаційна система за п. 1, яка відрізняється тим, що базова станція виконана приймально-передавальною.

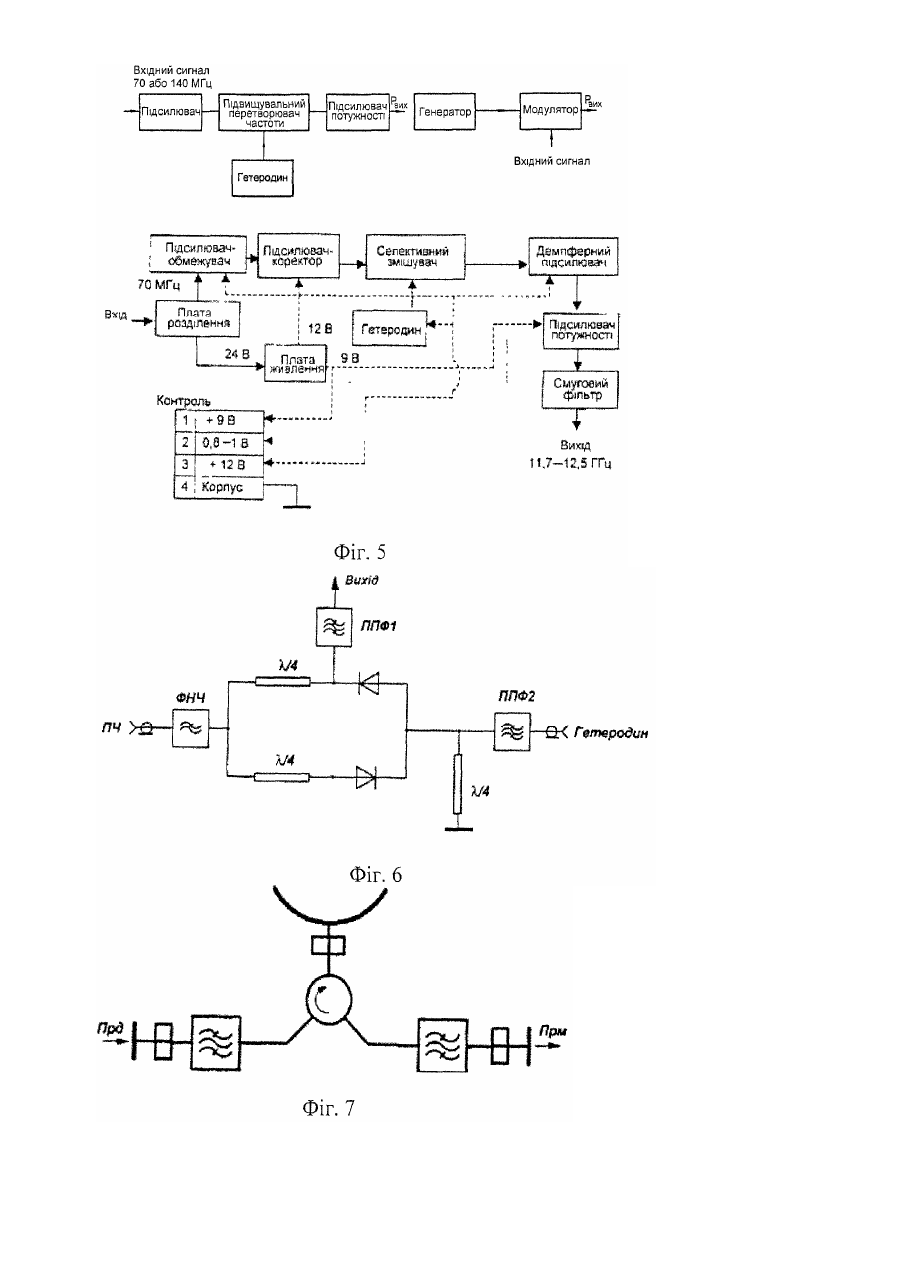

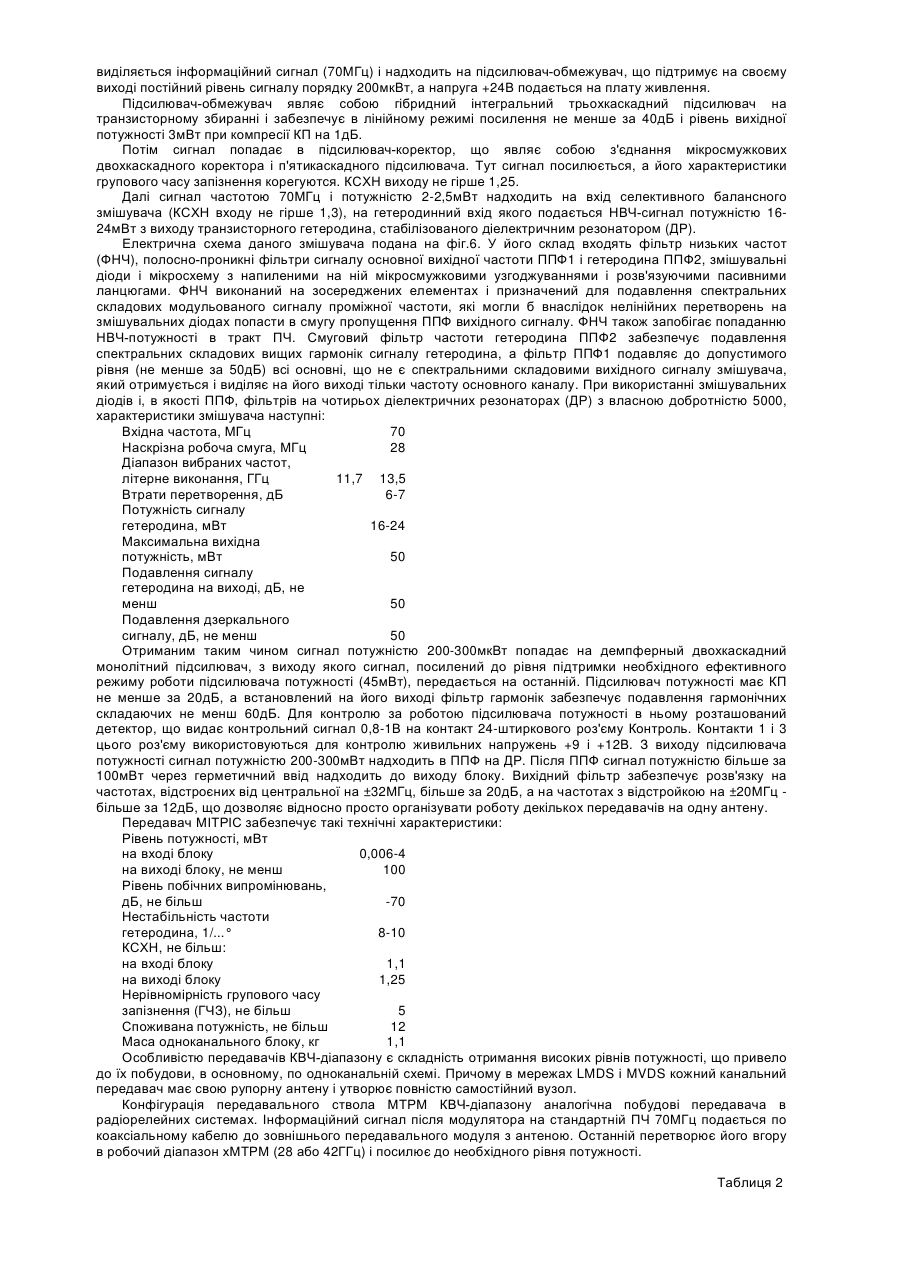

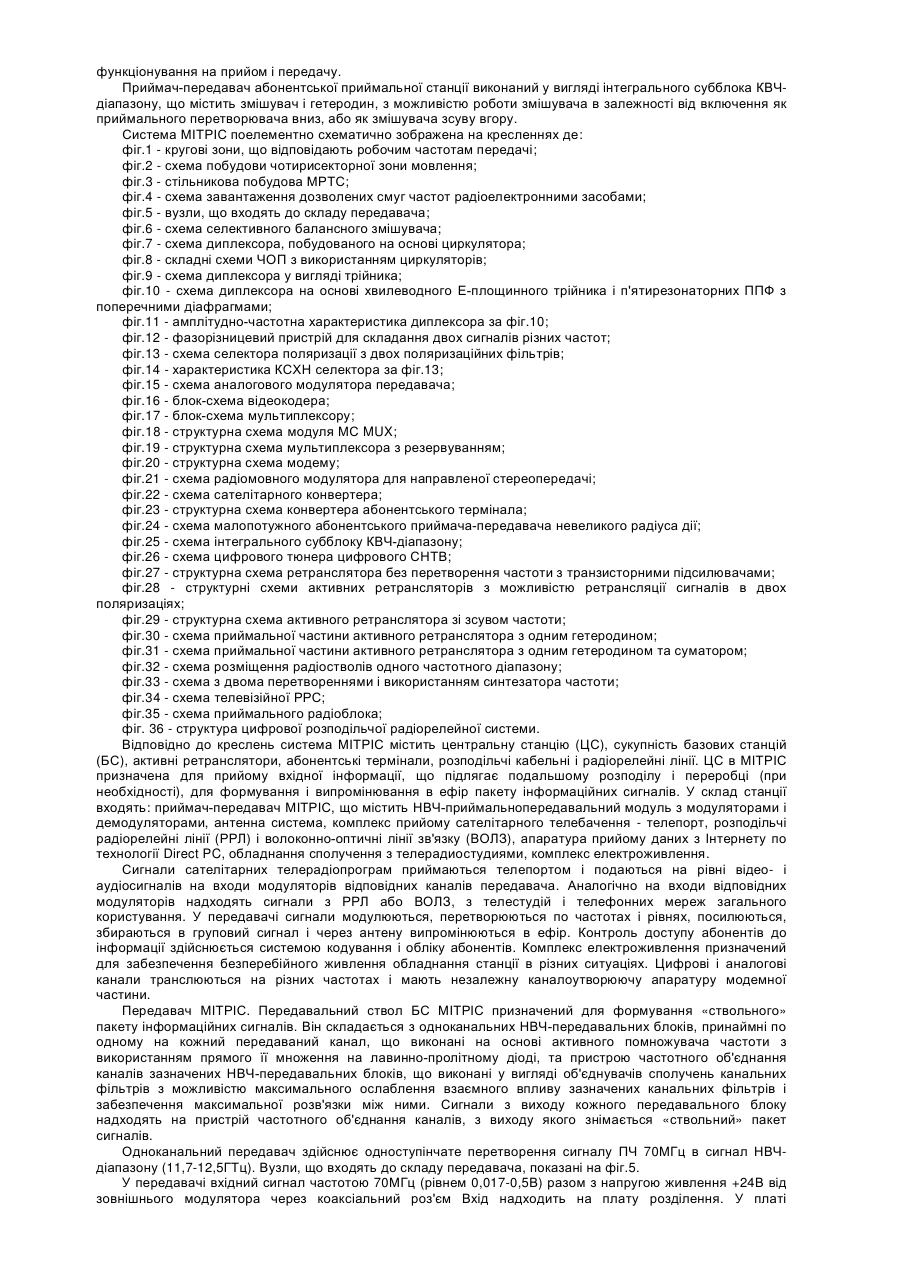

4. Мікрохвильова інтегрована телерадіоінформаційна система за п. 1, яка відрізняється тим, що одноканальний НВЧ-передавальний блок виконаний з можливістю одноступінчастого перетворення сигналу проміжної частоти 70 МГц в сигнал НВЧ-діапазону (11,7-12,5 ГТц), містить плату розділення, підсилювач-обмежувач, підсилювач-коректор, селективний балансний змішувач з коефіцієнтом стоячої хвилі під напругою входу не менше 1,3, з можливістю подачі на гетеродинний вхід НВЧ-сигналу потужністю 16 - 24 мВт з виходу гетеродина, стабілізованого діелектричним резонатором, а також демпферний підсилювач, підсилювач потужності та смуговий фільтр.

5. Мікрохвильова інтегрована телерадіоінформаційна система за п. 4, яка відрізняється тим, що підсилювач-обмежувач являє собою трикаскадний підсилювач, що забезпечує в лінійному режимі посилення не менше за 40 дБ і рівень вихідної потужності З мВт при компресії коефіцієнта посилення на 1 дБ.

6. Мікрохвильова інтегрована телерадіоінформаційна система за п. 4, яка відрізняється тим, що підсилювач-коректор являє собою з'єднання мікросмужкових двокаскадного коректора і п'ятикаскадного підсилювача.

7. Мікрохвильова інтегрована телерадіоінформаційна система за п. 4, яка відрізняється тим, що селективний балансний змішувач містить фільтр низьких частот (ФНЧ), смугово-проникні фільтри сигналу основної вихідної частоти і гетеродина, змішувальні діоди, а також мікросхему з мікросмужковими узгодженнями та розв'язуючими пасивними ланцюгами.

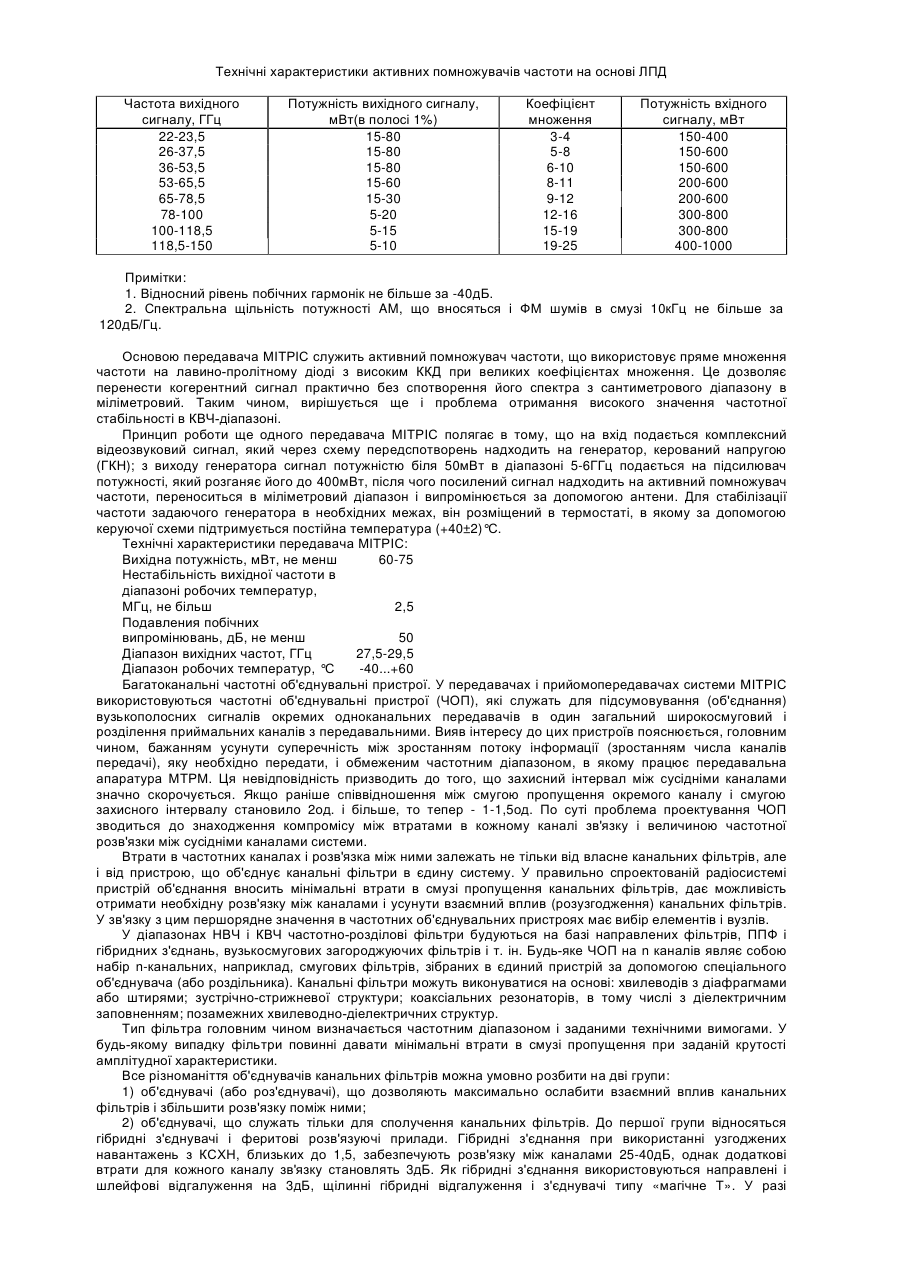

8. Мікрохвильова інтегрована телерадіоінформаційна система за п. 1, яка відрізняється тим, що одноканальний передавальний блок містить схему передспотворень, генератор, керований напругою, підсилювач потужності, активний помножувач частоти, з можливістю подачі на вхід передавального блока комплексного відеозвукового сигналу, перенесення його в міліметровий діапазон і випромінювання за допомогою антени.

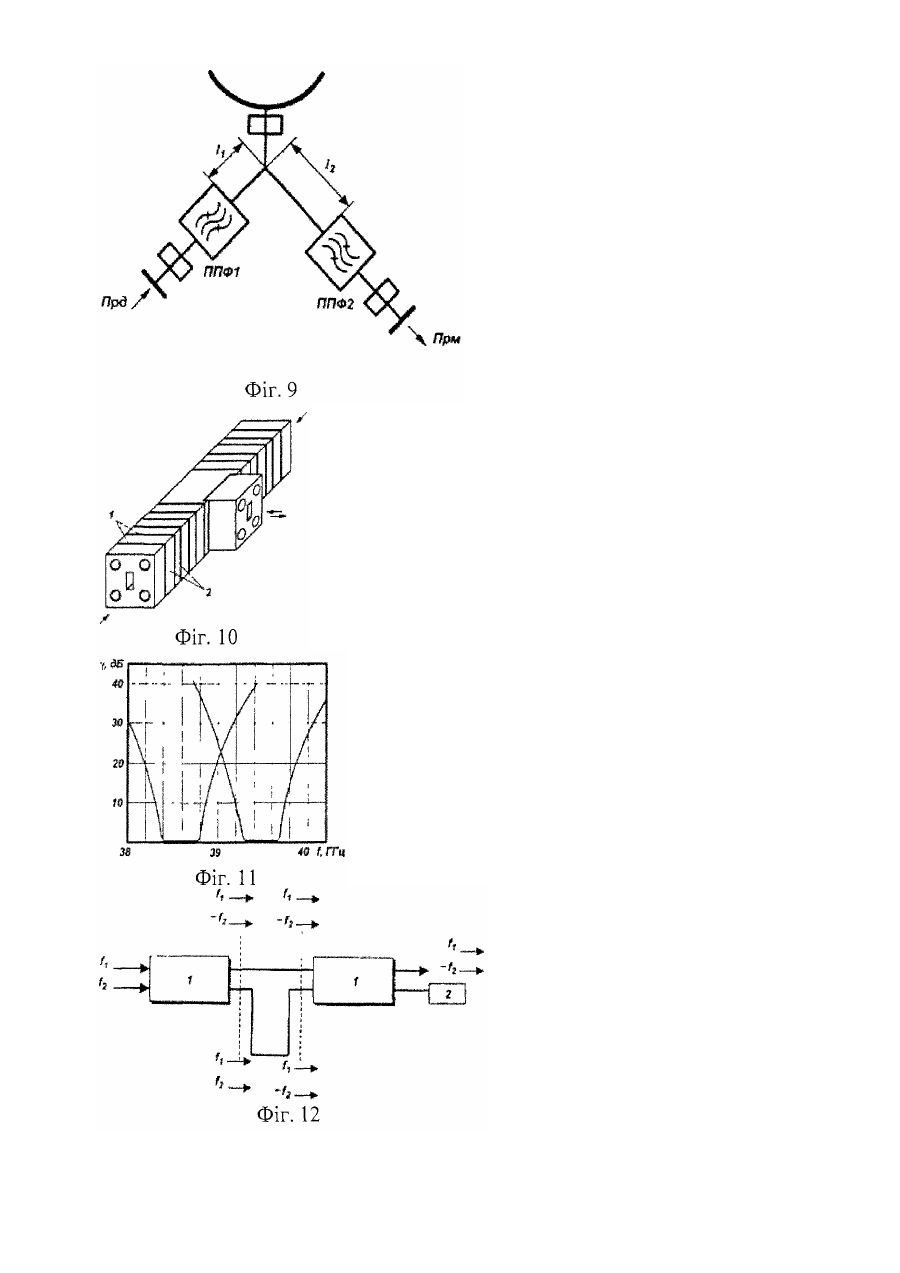

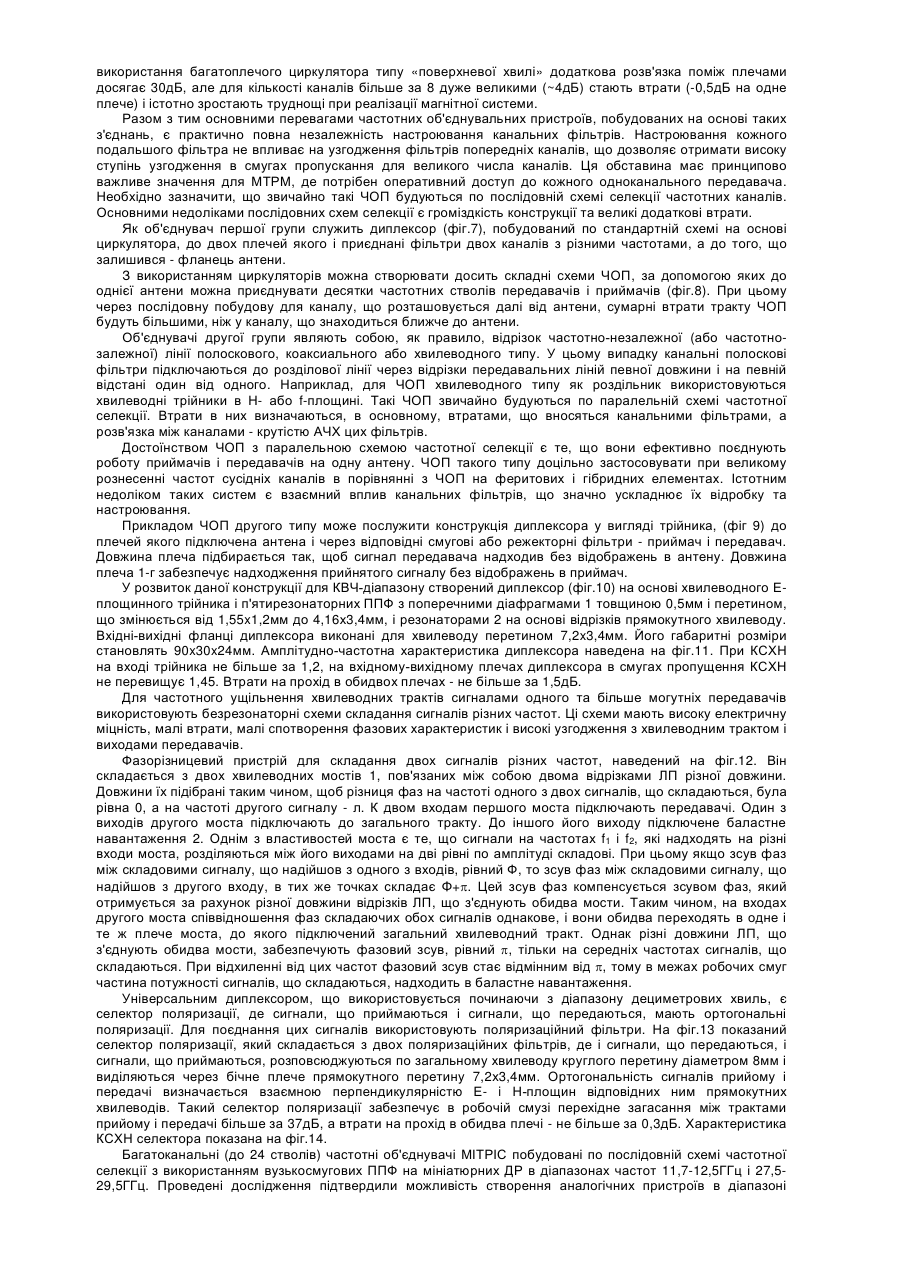

9. Мікрохвильова інтегрована телерадіоінформаційна система за п. 1, яка відрізняється тим, що пристрій частотного об'єднання каналів виконаний у вигляді диплексора, побудованого на основі циркулятора, до двох плечей якого приєднані фільтри двох каналів з різними частотами, а до того, що залишився - фланець антени.

10. Мікрохвильова інтегрована телерадіоінформаційна система за п. 1, яка відрізняється тим, що пристрій частотного об'єднання каналів виконаний у вигляді об'єднувачів сполучення канальних фільтрів, за допомогою яких до однієї антени шляхом послідовної побудови приєднана декілька частотних стволів передавачів і приймачів з можливістю перевищення для каналу, що розташовується далі від антени, сумарних втрат тракту частотного об'єднання, чим для каналу, що знаходиться ближче до антени.

11. Мікрохвильова інтегрована телерадіоінформаційна система за п. 1, яка відрізняється тим, що пристрій частотного об'єднання каналів виконаний у вигляді відрізка частотно-незалежної (або частотно-залежної) лінії смужкового, коаксіального або хвилевідного типу.

12. Мікрохвильова інтегрована телерадіоінформаційна система за п. 1, яка відрізняється тим, що пристрій частотного об'єднання каналів виконаний у вигляді диплексорного трійника, до плечей якого підключена антена, і через смугові або режекторні фільтри приєднані приймач і передавач.

13. Мікрохвильова інтегрована телерадіоінформаційна система за п. 1, яка відрізняється тим, що пристрій частотного об'єднання каналів виконаний у вигляді фазорізницевого пристрою для складання двох сигналів різних частот.

14. Мікрохвильова інтегрована телерадіоінформаційна система за п. 11, яка відрізняється тим, що пристрій частотного об'єднання каналів виконаний у вигляді хвилевідних мостів, зв'язаних між собою двома відрізками лінії передачі різної довжини, причому довжини їх підібрані так, щоб різниця фаз на частоті одного з сигналів, що складаються, була рівна 0, а на частоті другого сигналу - n, при цьому до двох входів першого моста підключені передавачі, до його виходу приєднане баластне навантаження, і один з виходів другого моста підключений до загального тракту.

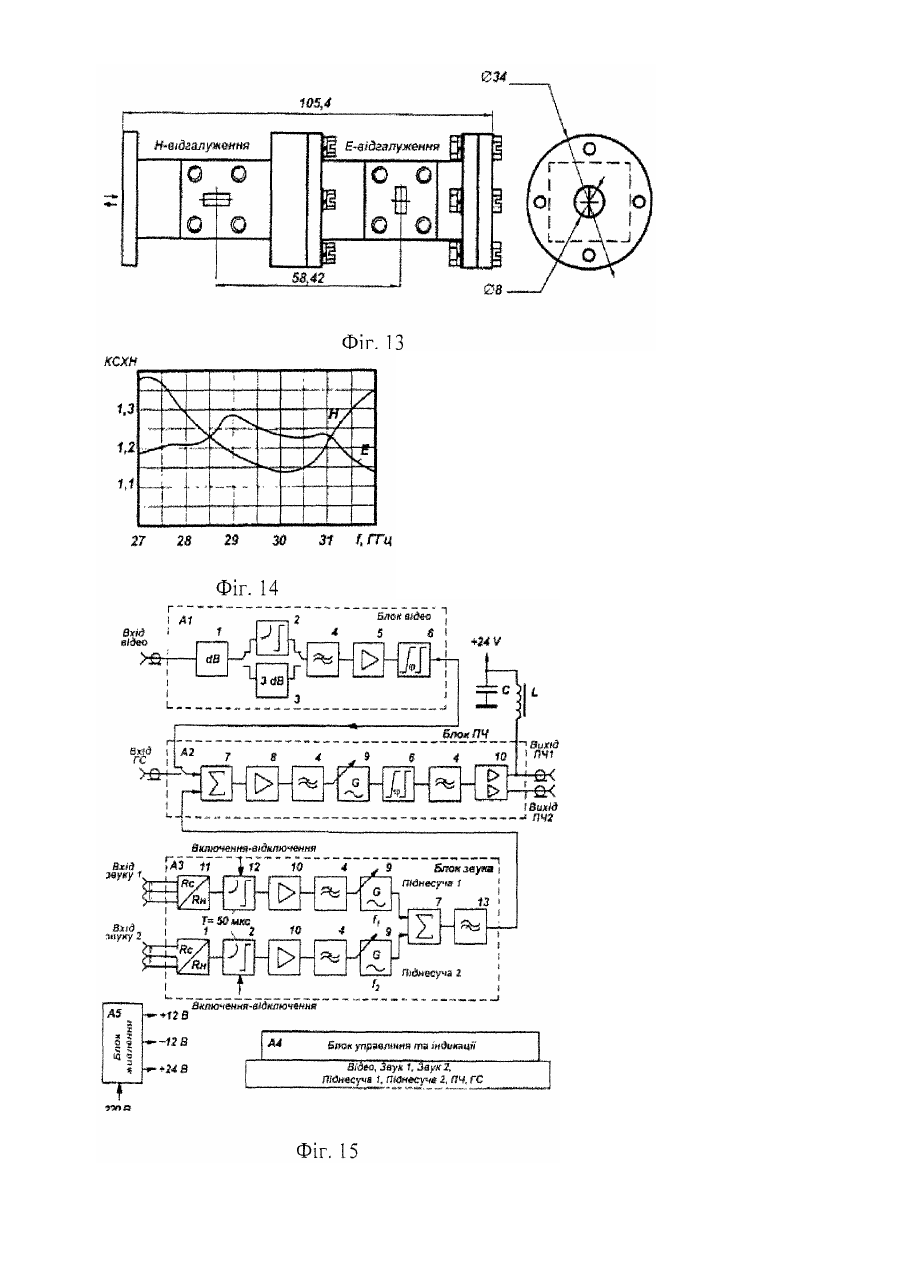

15. Мікрохвильова інтегрована телерадіоінформаційна система за п. 1, яка відрізняється тим, що пристрій частотного об'єднання каналів виконаний у вигляді поляризаційного селектора, в якому і сигнали, що передаються, і сигнали, що приймаються, мають ортогональні поляризації, і складається з двох поляризаційних фільтрів, з можливістю поширення в них і сигналів, що передаються, і сигналів, що приймаються, по загальному хвилеводу круглого перерізу і виділення зазначених сигналів через бічне плече прямокутного перерізу.

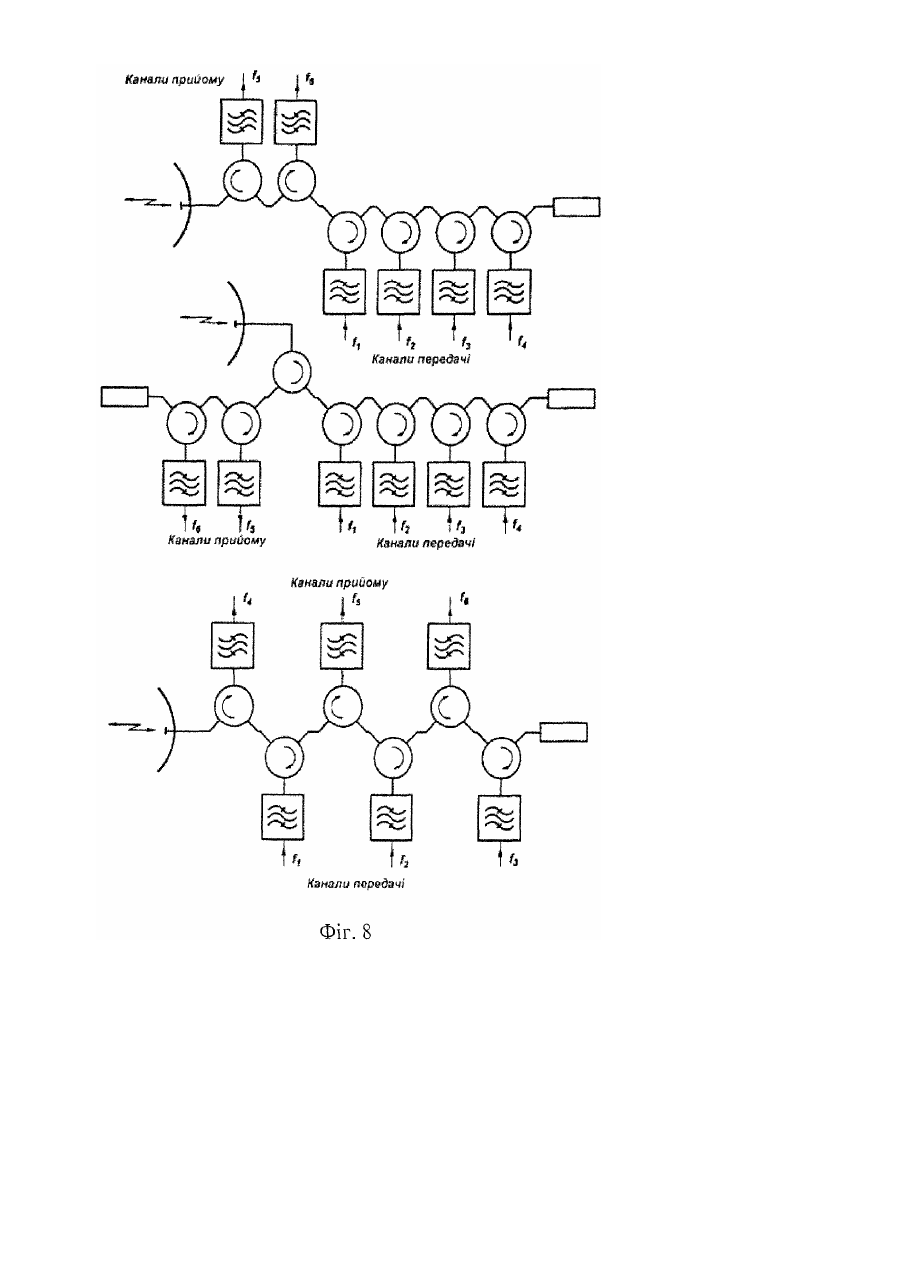

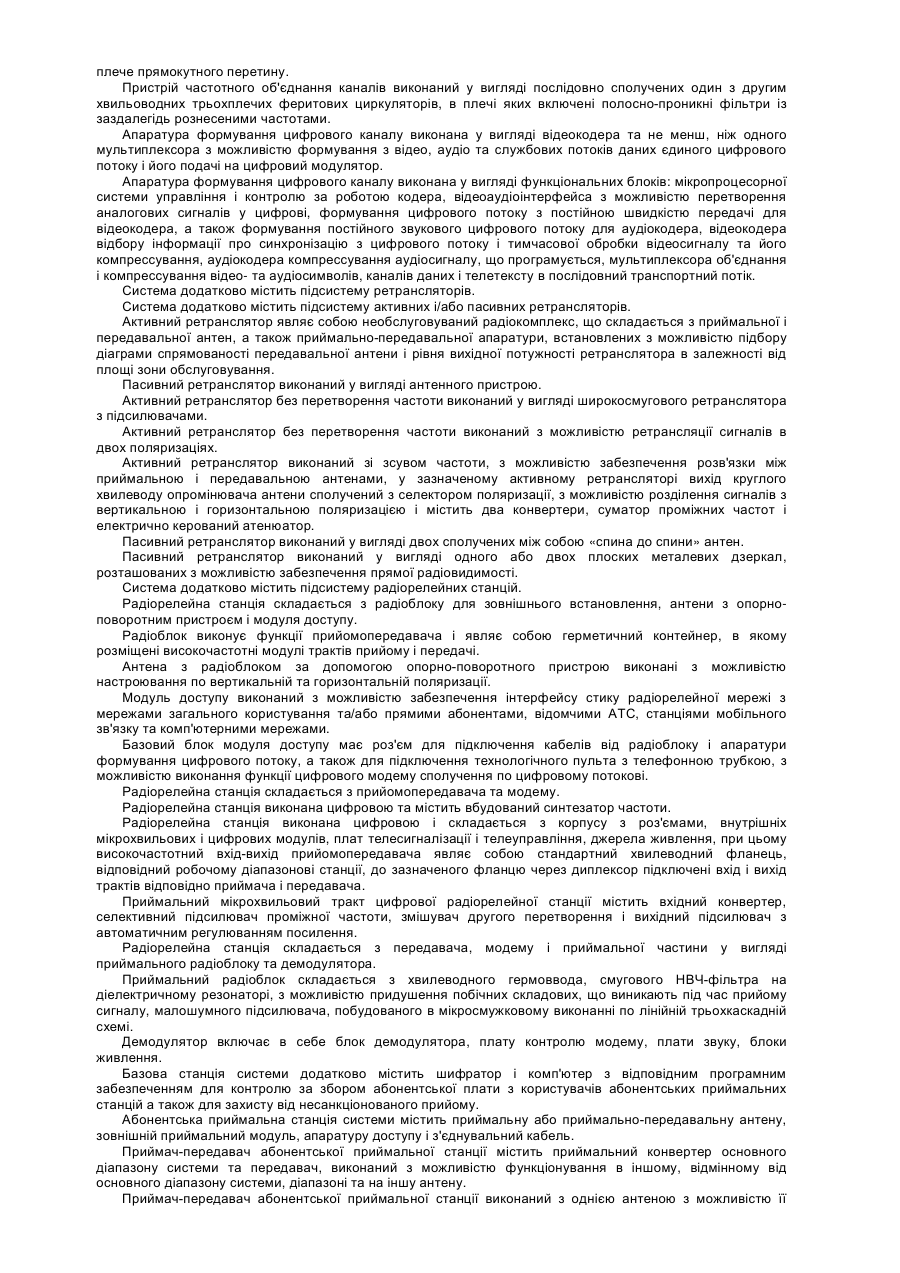

16. Мікрохвильова інтегрована телерадіоінформаційна система за п. 1, яка відрізняється тим, що пристрій частотного об'єднання каналів виконаний у вигляді послідовно сполучених один з одним хвилевідних триплечих феритових циркуляторів, в плечі яких включені смугово-проникні фільтри (ППФ) із заздалегідь рознесеними частотами.

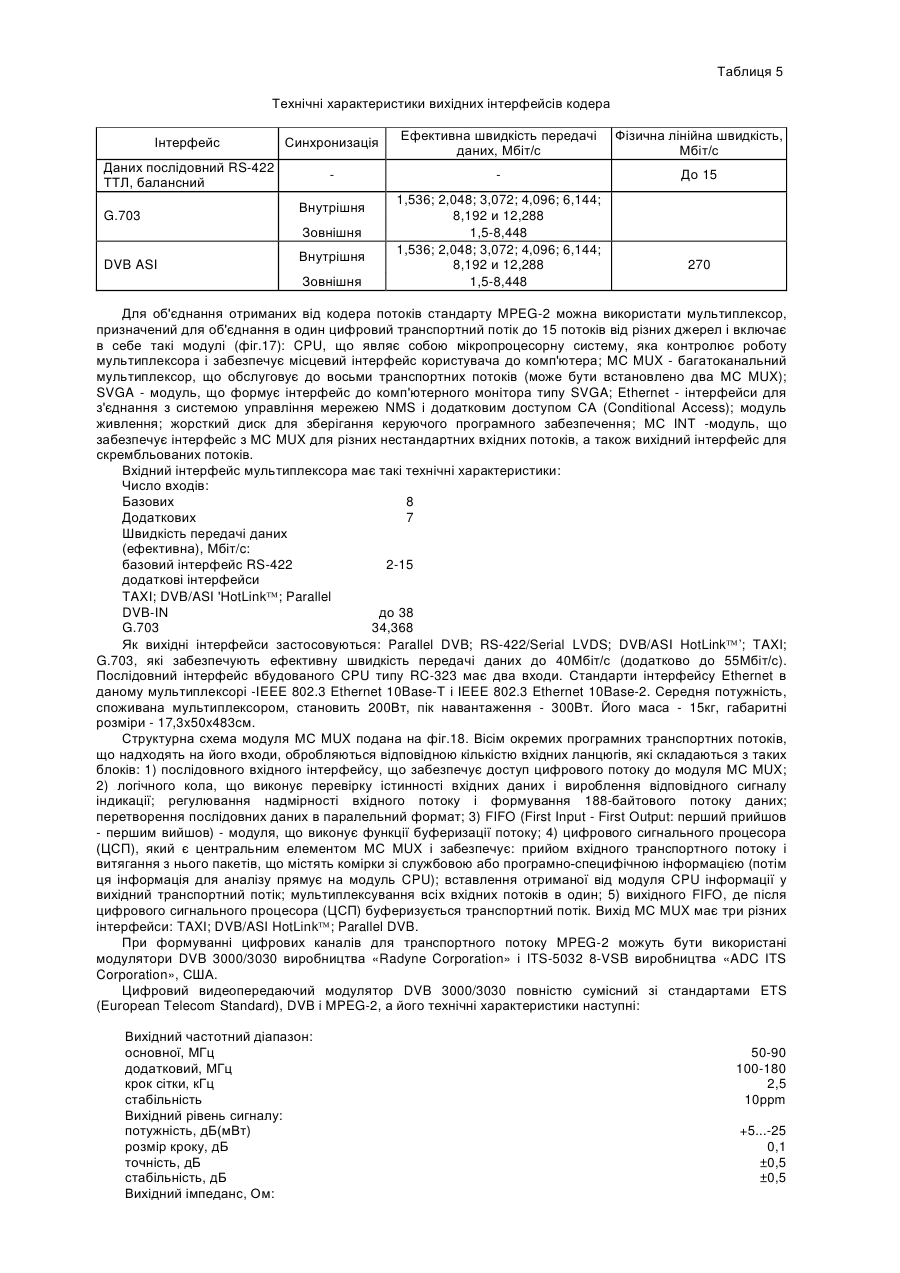

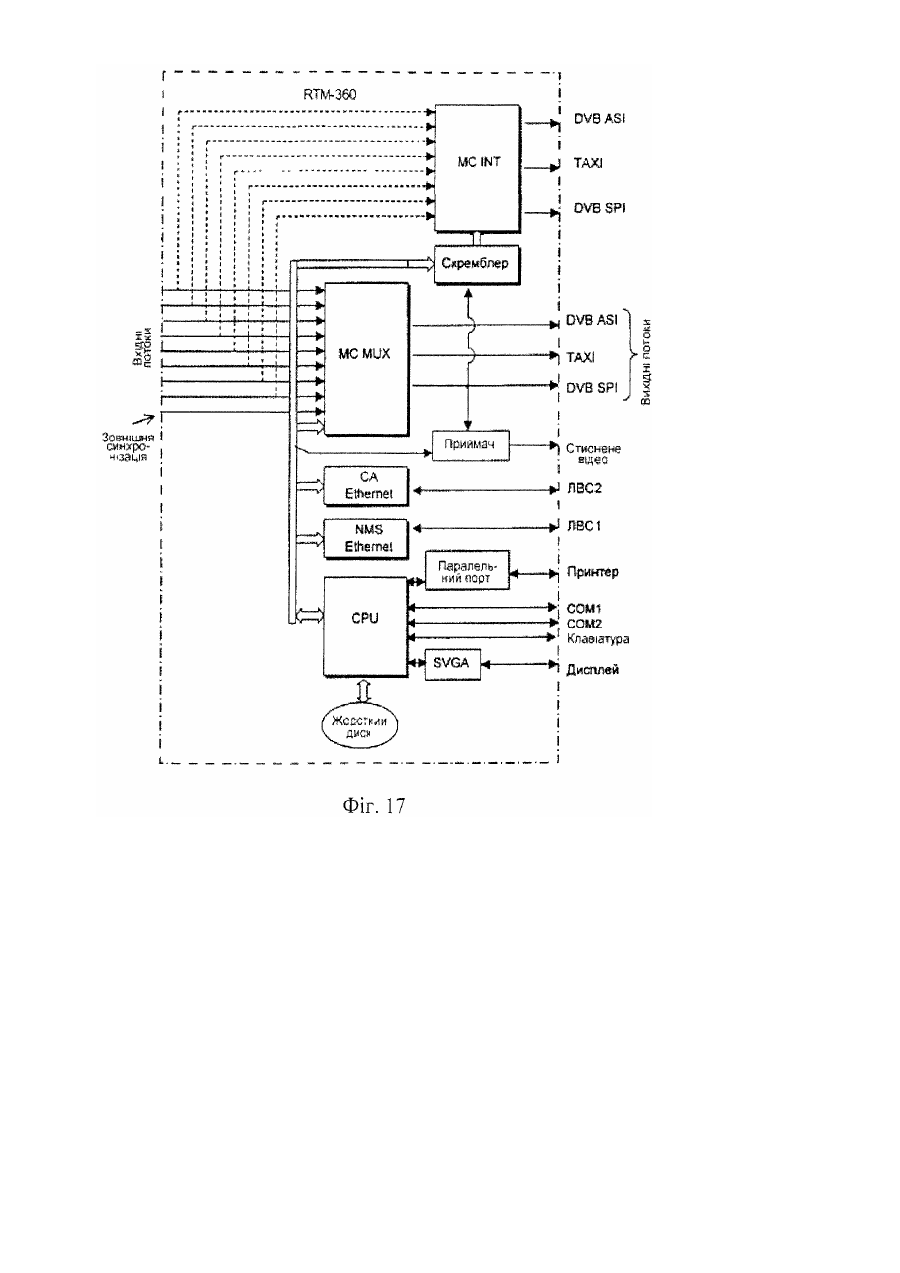

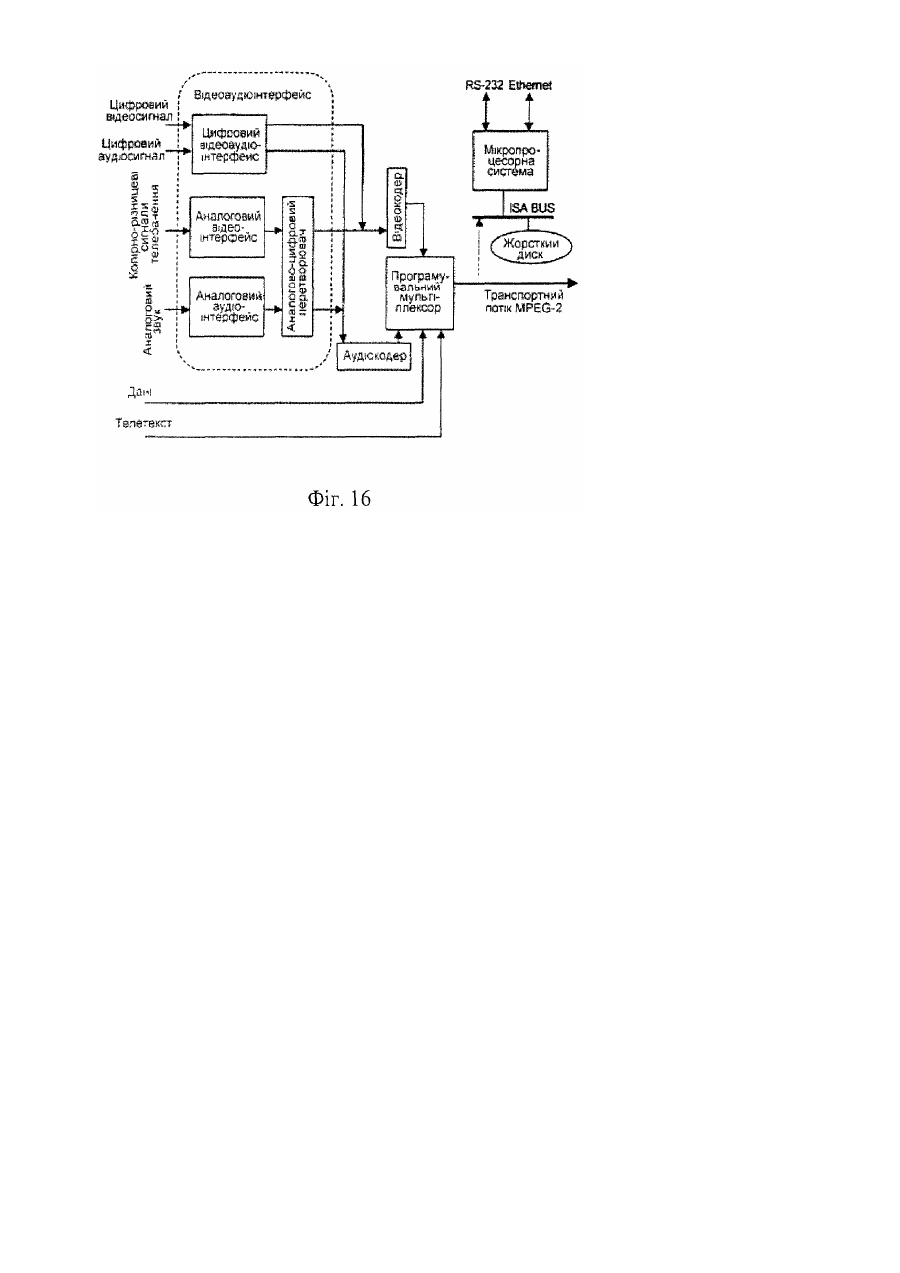

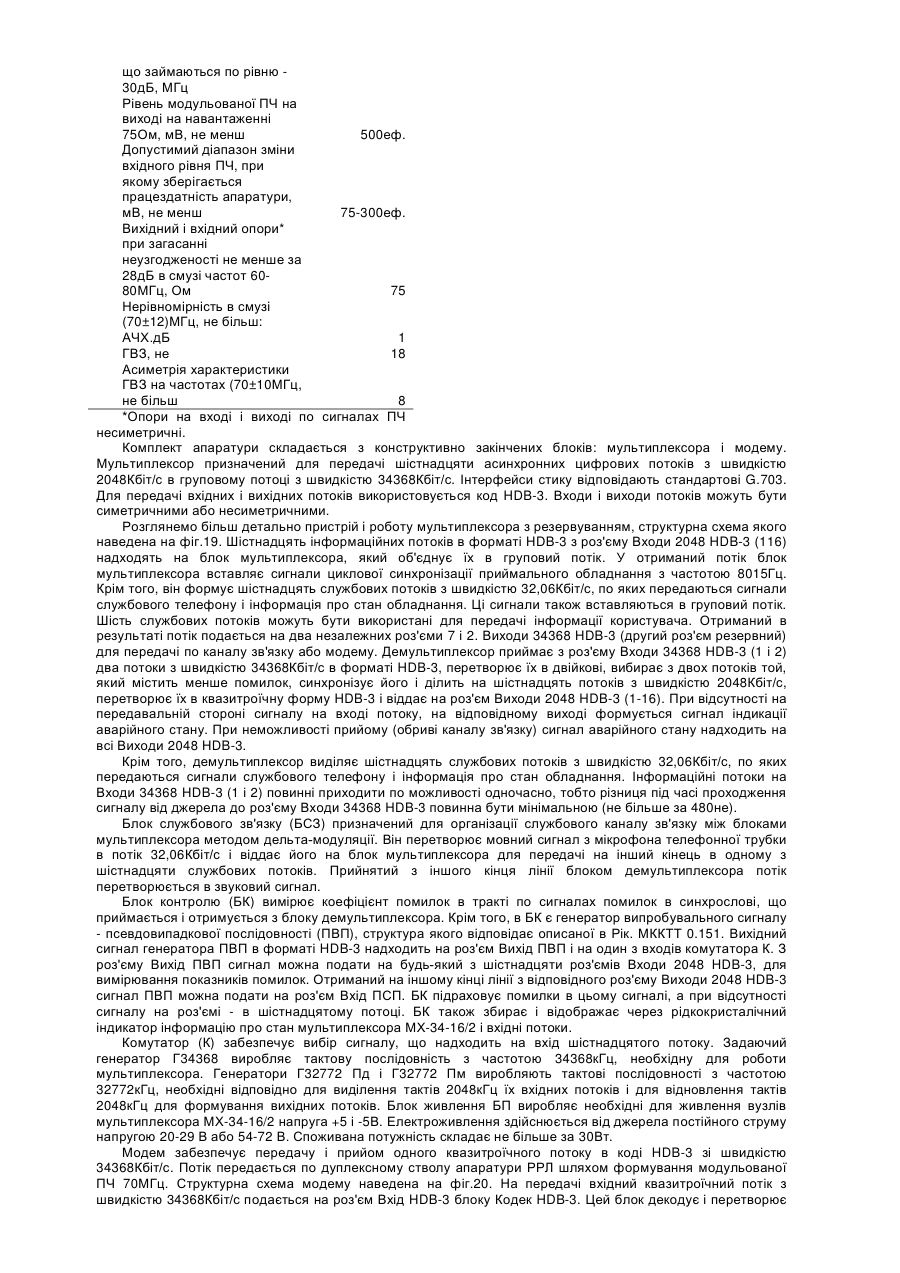

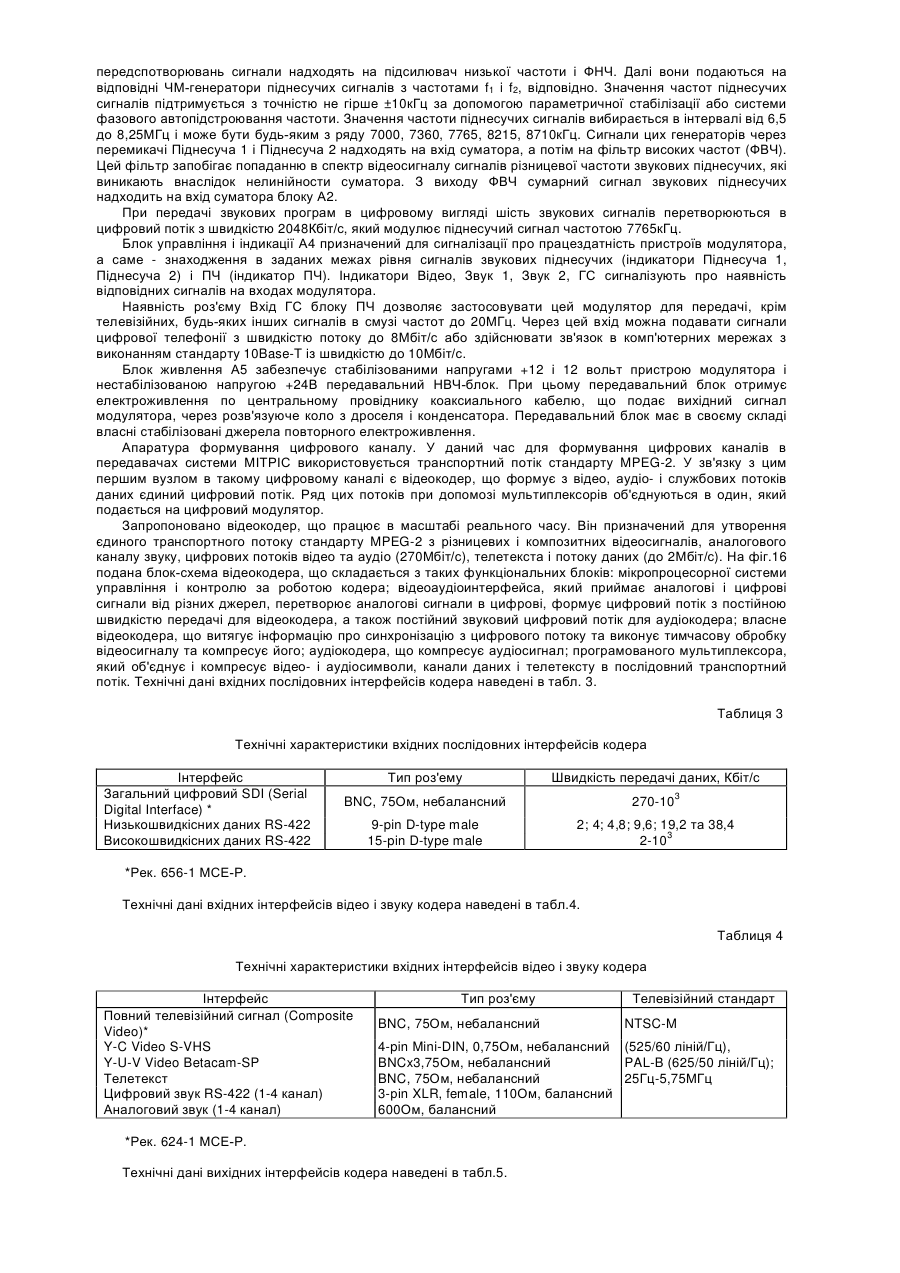

17. Мікрохвильова інтегрована телерадіоінформаційна система за п. 2, яка відрізняється тим, що апаратура формування цифрового каналу виконана у вигляді відеокодера і принаймні одного мультиплексора з можливістю формування з відео-, аудіо- та службових потоків даних єдиного цифрового потоку і його подачі на цифровий модулятор.

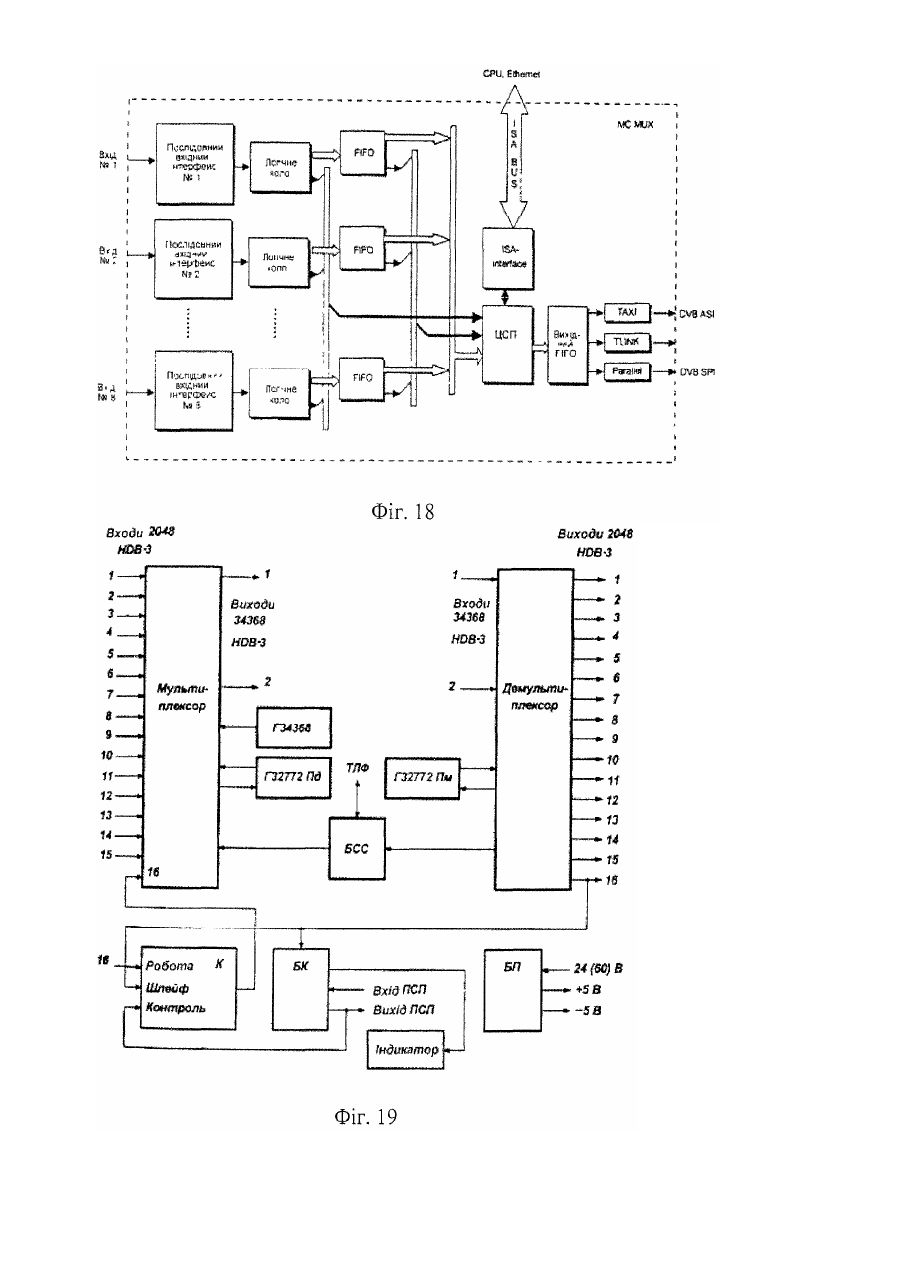

18. Мікрохвильова інтегрована телерадіоінформаційна система за п. 2, яка відрізняється тим, що апаратура формування цифрового каналу виконана у вигляді функціональних блоків: микропроцесорної системи управління і контролю за роботою кодера, відеоаудіоінтерфейса з можливістю перетворення аналогових сигналів в цифрові, формування цифрового потоку з постійною швидкістю передачі для відеокодера, а також формування постійного звукового цифрового потоку для аудіокодера, відеокодера, витягання інформації про синхронізацію з цифрового потоку і тимчасової обробки відеосигналу і його компресування, аудіокодера компресування аудіосигнала, що програмується, мультиплексора, об'єднання і компресування відео- і аудіосимволів, каналів даних і телетексту в послідовний транспортний потік.

19. Мікрохвильова інтегрована телерадіоінформаційна система за п. 1, яка відрізняється тим, що вона додатково містить підсистему ретрансляторів.

20. Мікрохвильова інтегрована телерадіоінформаційна система за п. 19, яка відрізняється тим, що вона додатково містить підсистему активних і/або пасивних ретрансляторів.

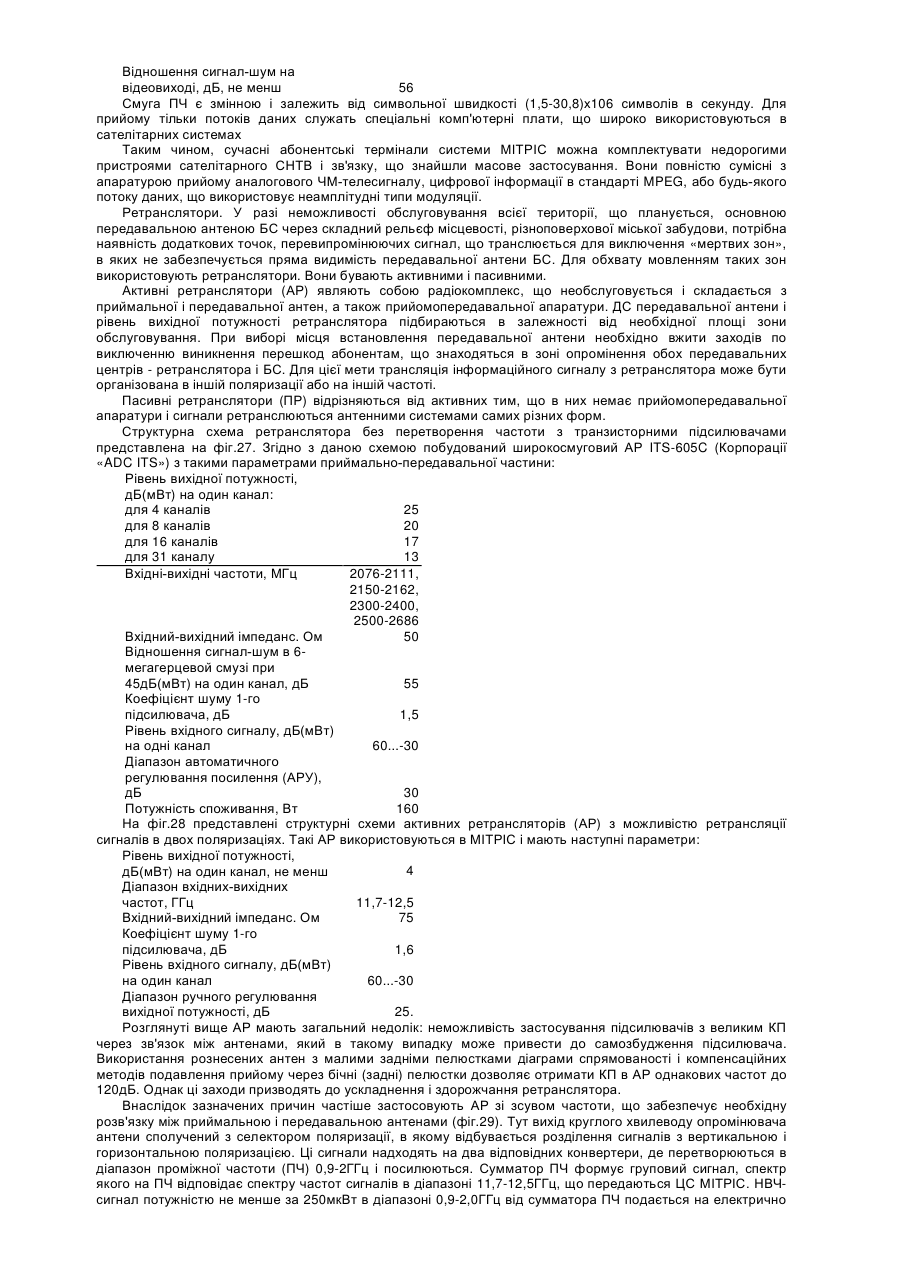

21. Мікрохвильова інтегрована телерадіоінформаційна система за п. 20, яка відрізняється тим, що активні ретранслятори являють собою необслуговуваний радіокомплекс, який складається з приймальної і передавальної антен, а також приймально-передавальної апаратури, встановлених з можливістю підбору діаграми спрямованості передавальної антени і рівня вихідної потужності ретранслятора в залежності від площі зони обслуговування.

22. Мікрохвильова інтегрована телерадіоінформаційна система за п. 21, яка відрізняється тим, що пасивні ретранслятори виконані у вигляді антенних пристроїв.

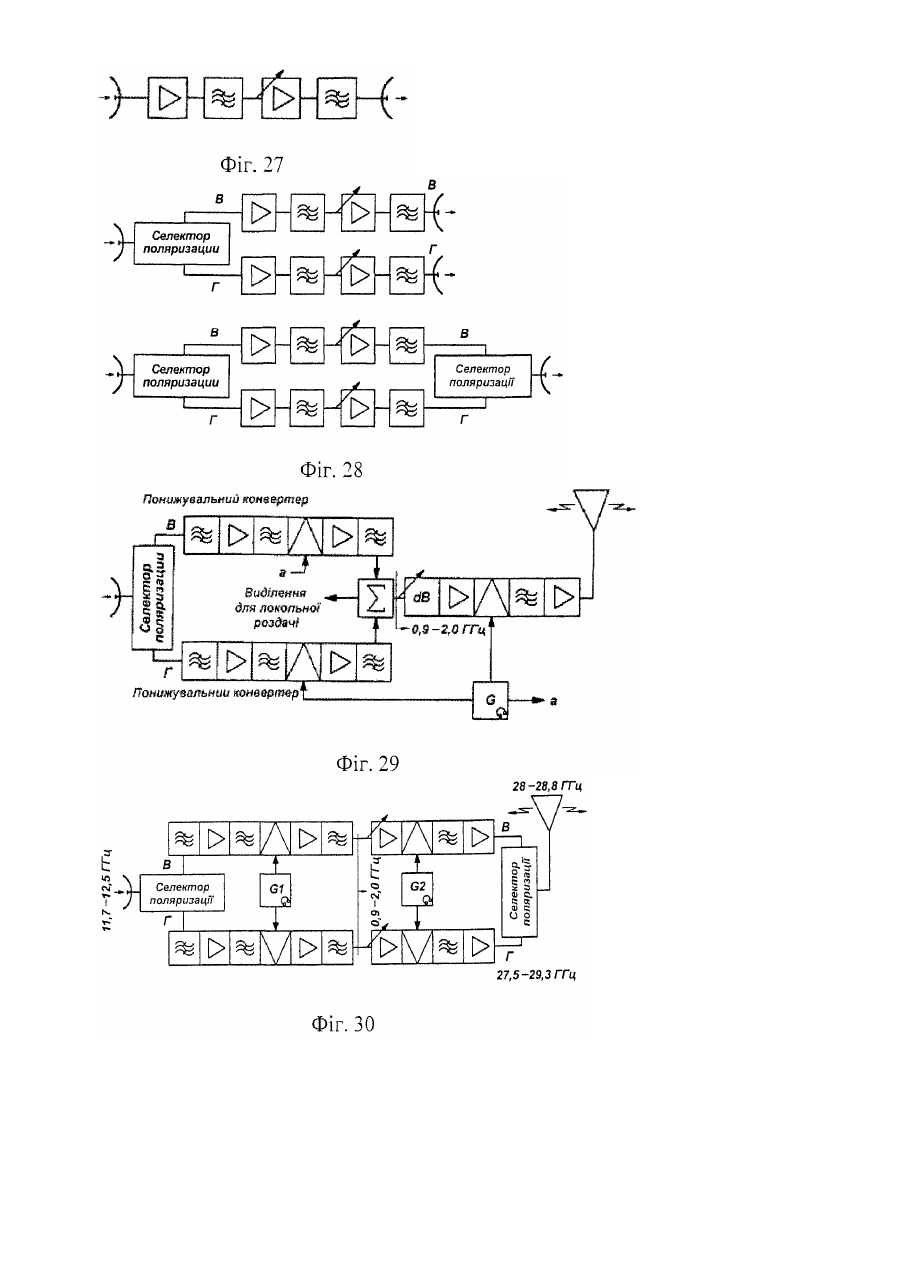

23. Мікрохвильова інтегрована телерадіоінформаційна система за п. 22, яка відрізняється тим, що активний ретранслятор без перетворення частоти виконаний у вигляді широкосмугового ретранслятора з підсилювачами.

24. Мікрохвильова інтегрована телерадіоінформаційна система за п. 21, яка відрізняється тим, що активний ретранслятор без перетворення частоти виконаний з можливістю ретрансляції сигналів у двох поляризаціях.

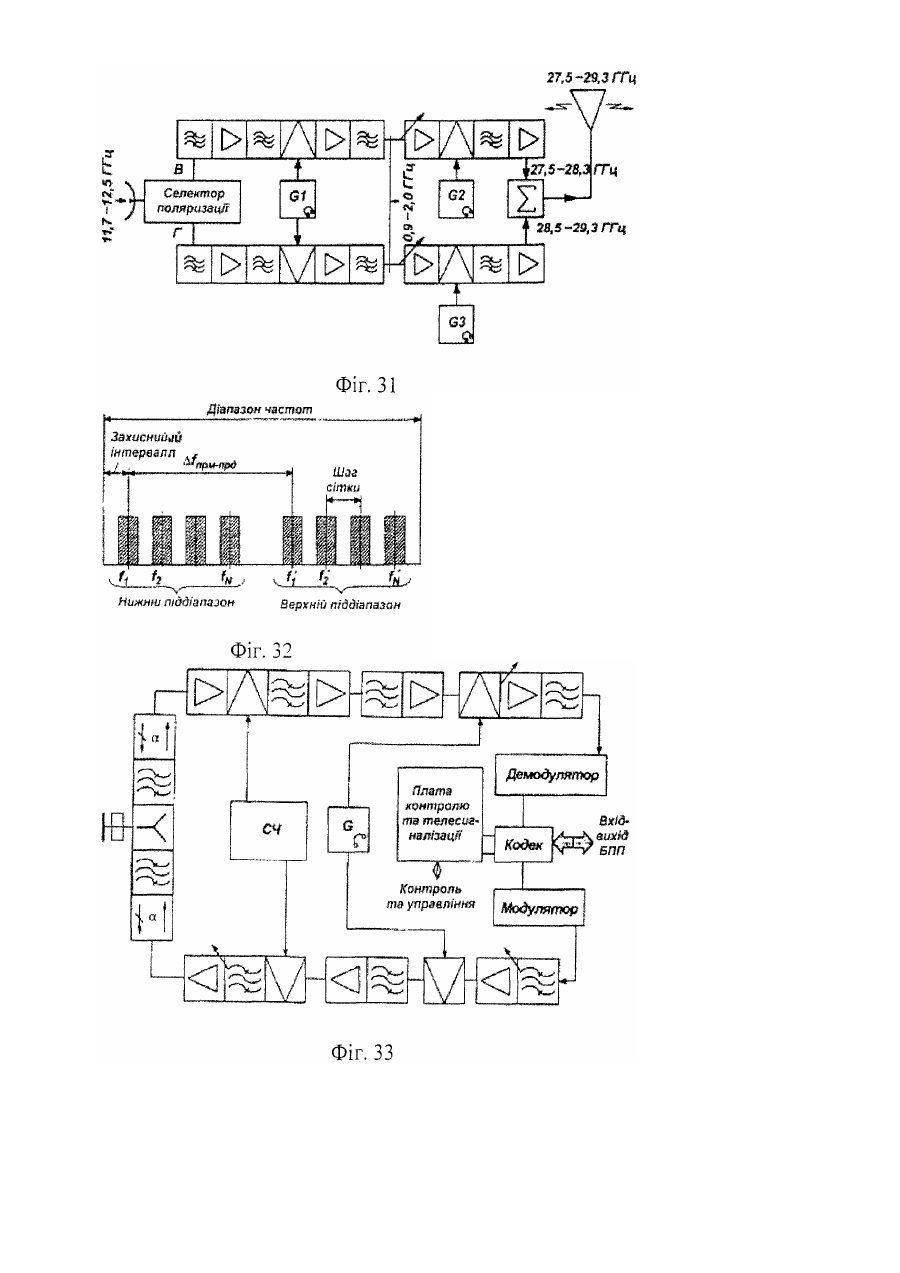

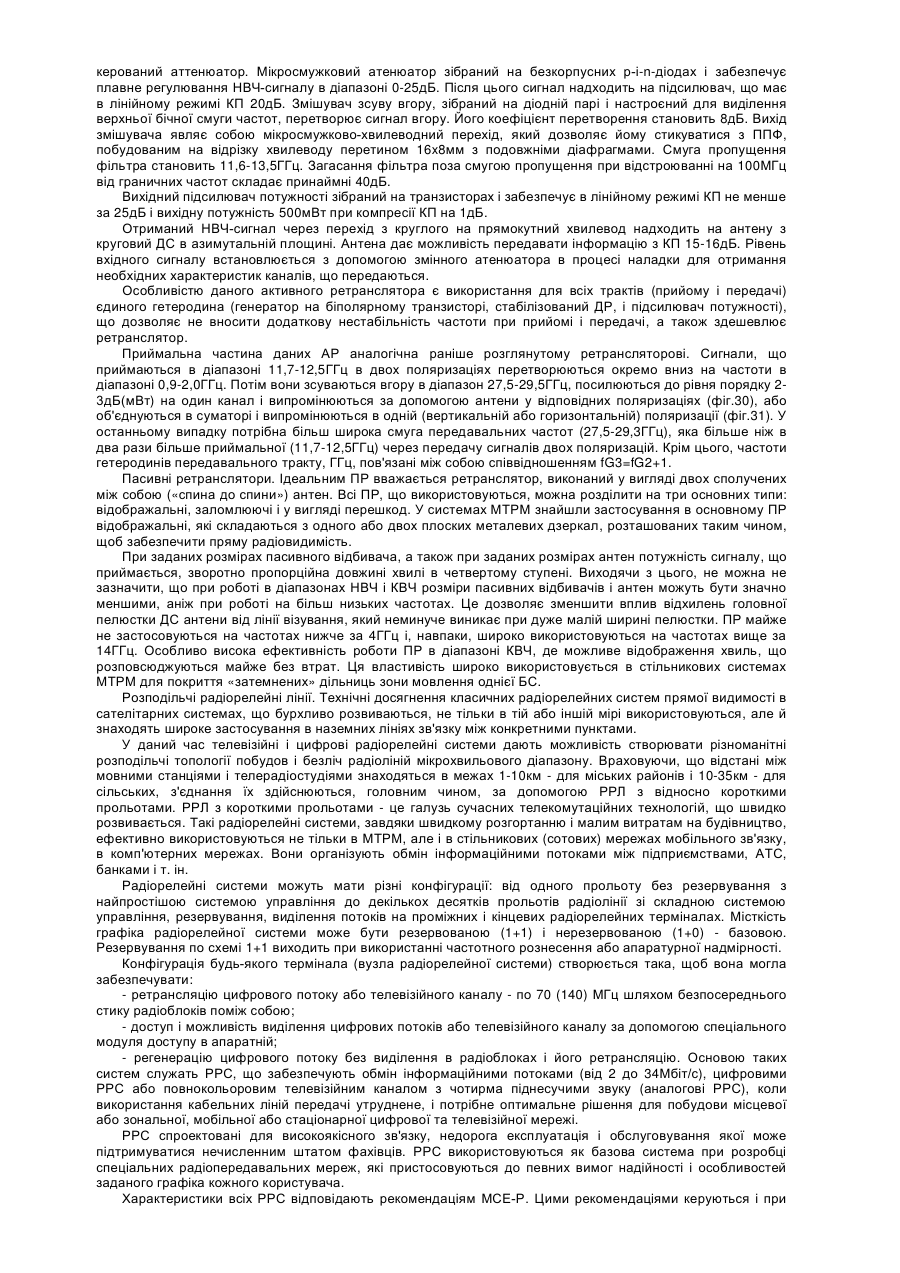

25. Мікрохвильова інтегрована телерадіоінформаційна система за п. 21, яка відрізняється тим, що активний ретранслятор виконаний зі зсувом частоти, з можливістю забезпечення розв'язки між приймальною і передавальною антенами, у зазначеному активному ретрансляторі вихід круглого хвилеводу опромінювача антени сполучений з селектором поляризації з можливістю розділення сигналів з вертикальною і горизонтальною поляризацією і містить два конвертери, суматор ПЧ і електрично керований атенюатор.

26. Мікрохвильова інтегрована телерадіоінформаційна система за п. 21, яка відрізняється тим, що пасивний ретранслятор виконаний у вигляді двох сполучених між собою, «спина до спини», антен.

27. Мікрохвильова інтегрована телерадіоінформаційна система за п. 21, яка відрізняється тим, що пасивний ретранслятор виконаний у вигляді одного або двох плоских металевих дзеркал, розташованих з можливістю забезпечення прямої радіовидимості.

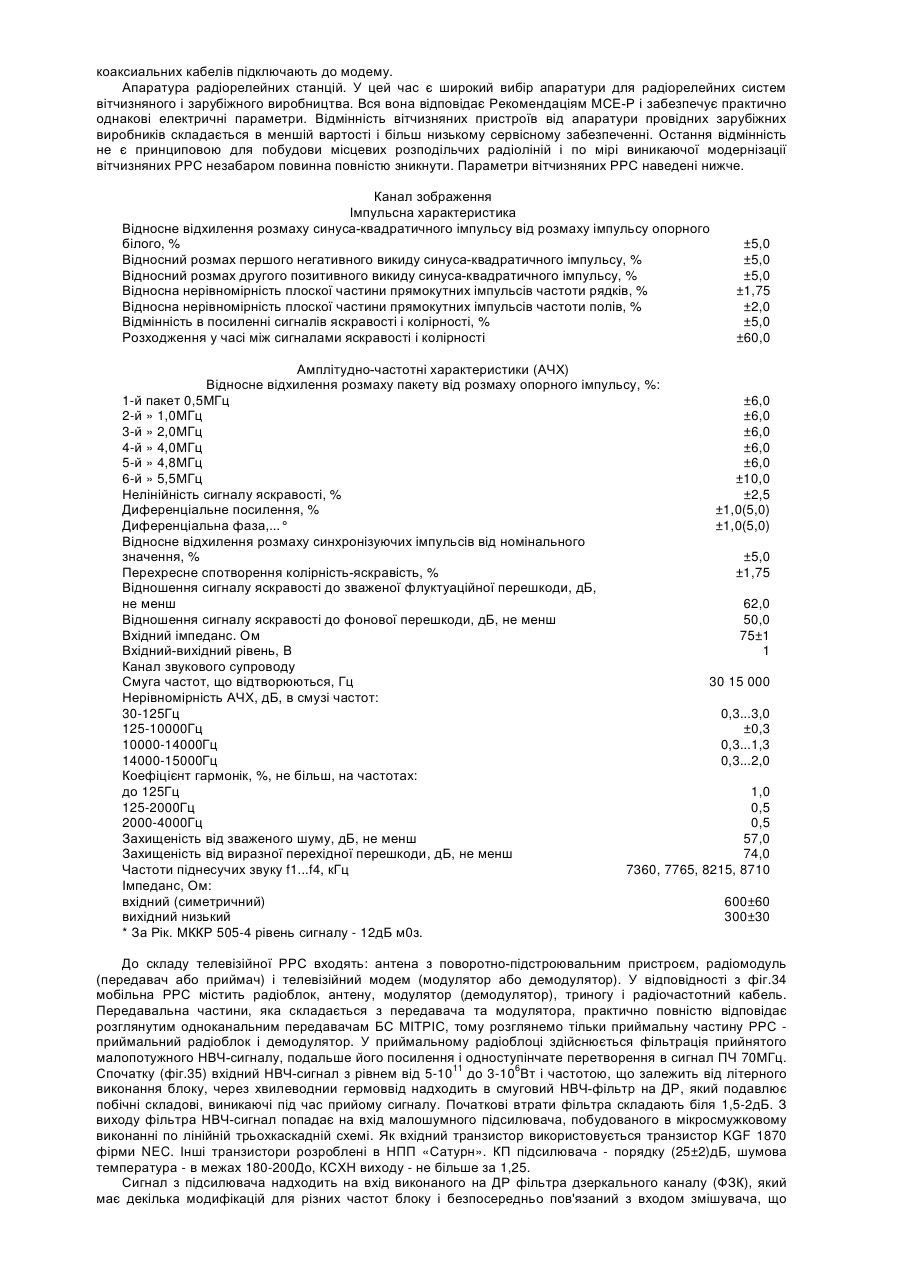

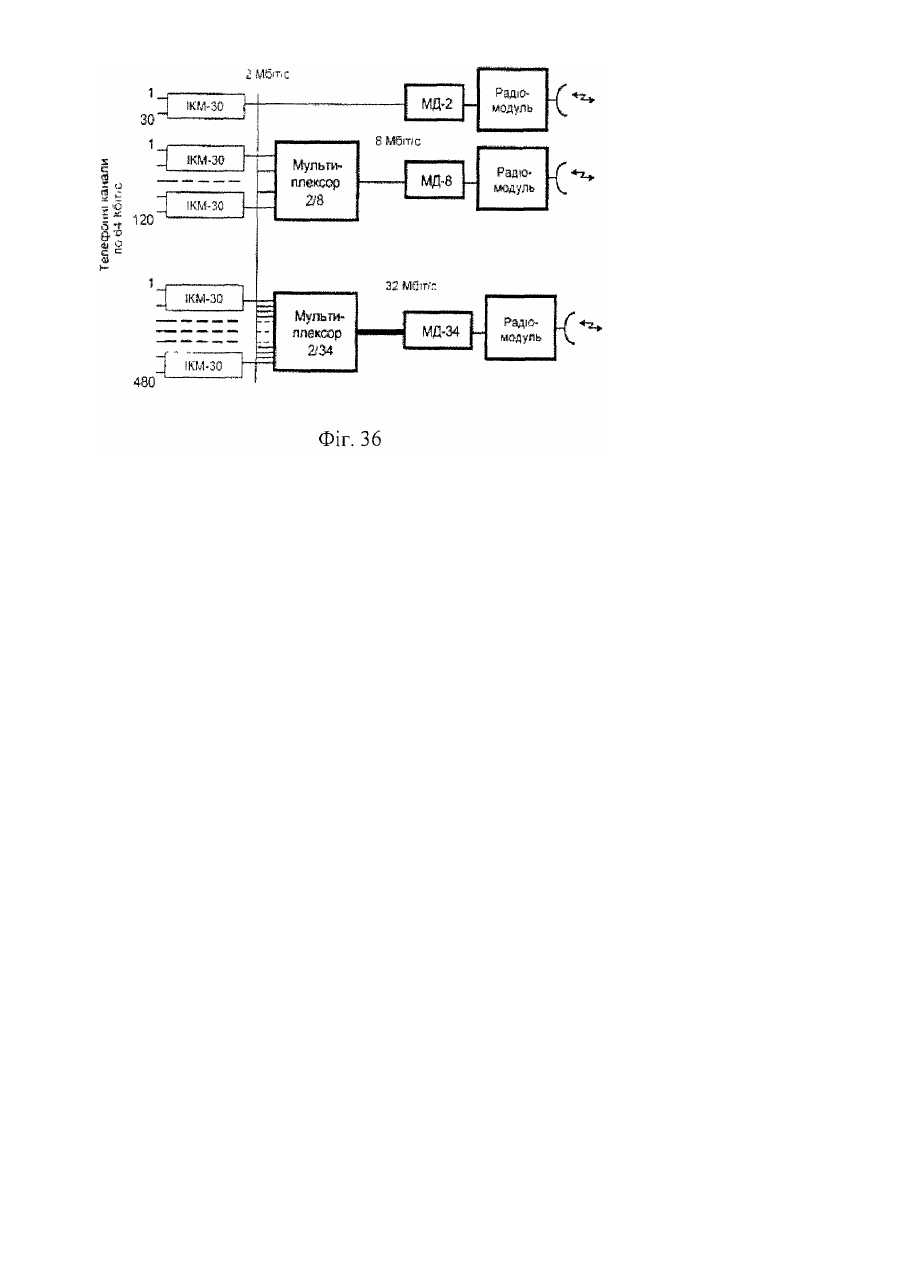

28. Мікрохвильова інтегрована телерадіоінформаційна система за п. 1, яка відрізняється тим, що вона додатково містить підсистему радіорелейних станцій.

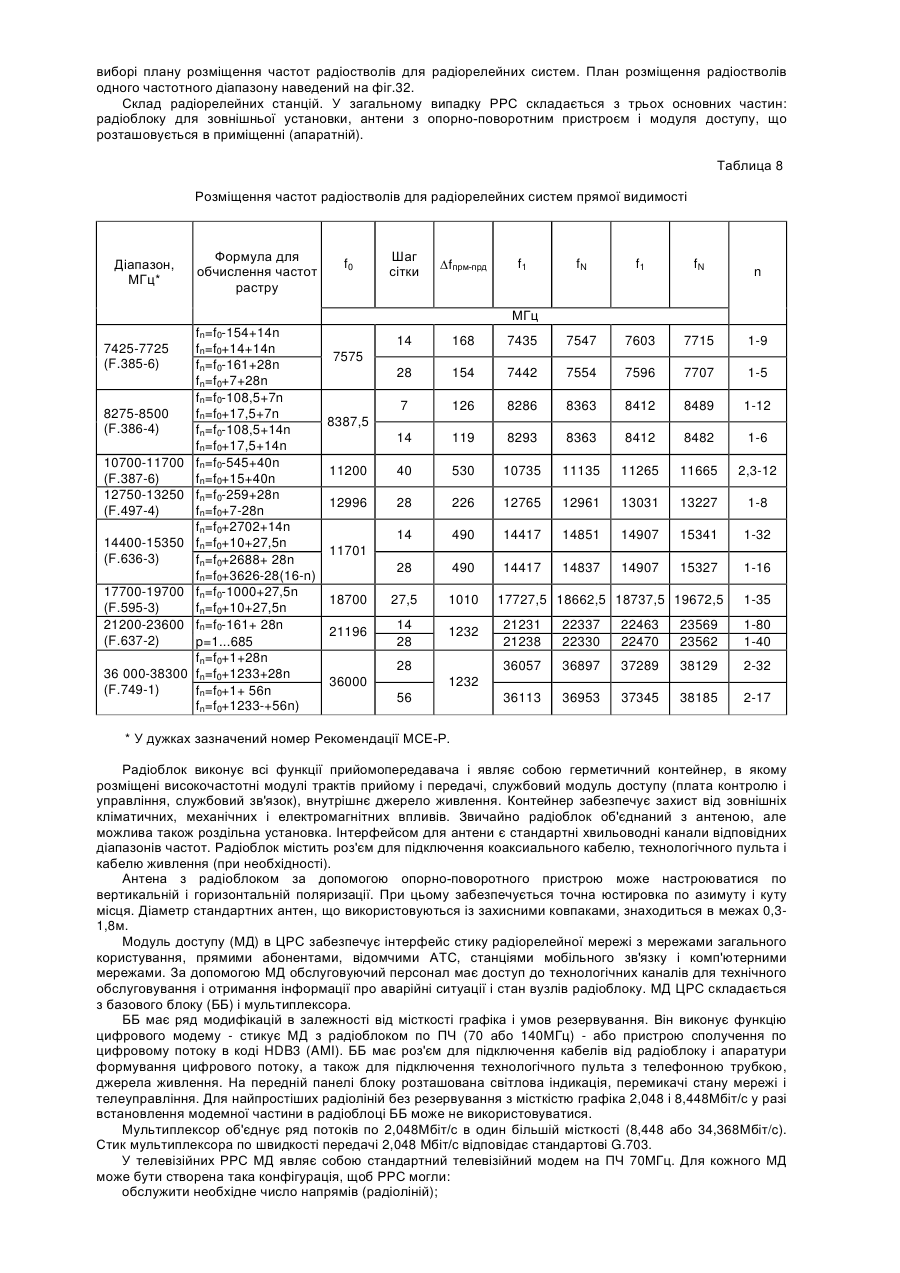

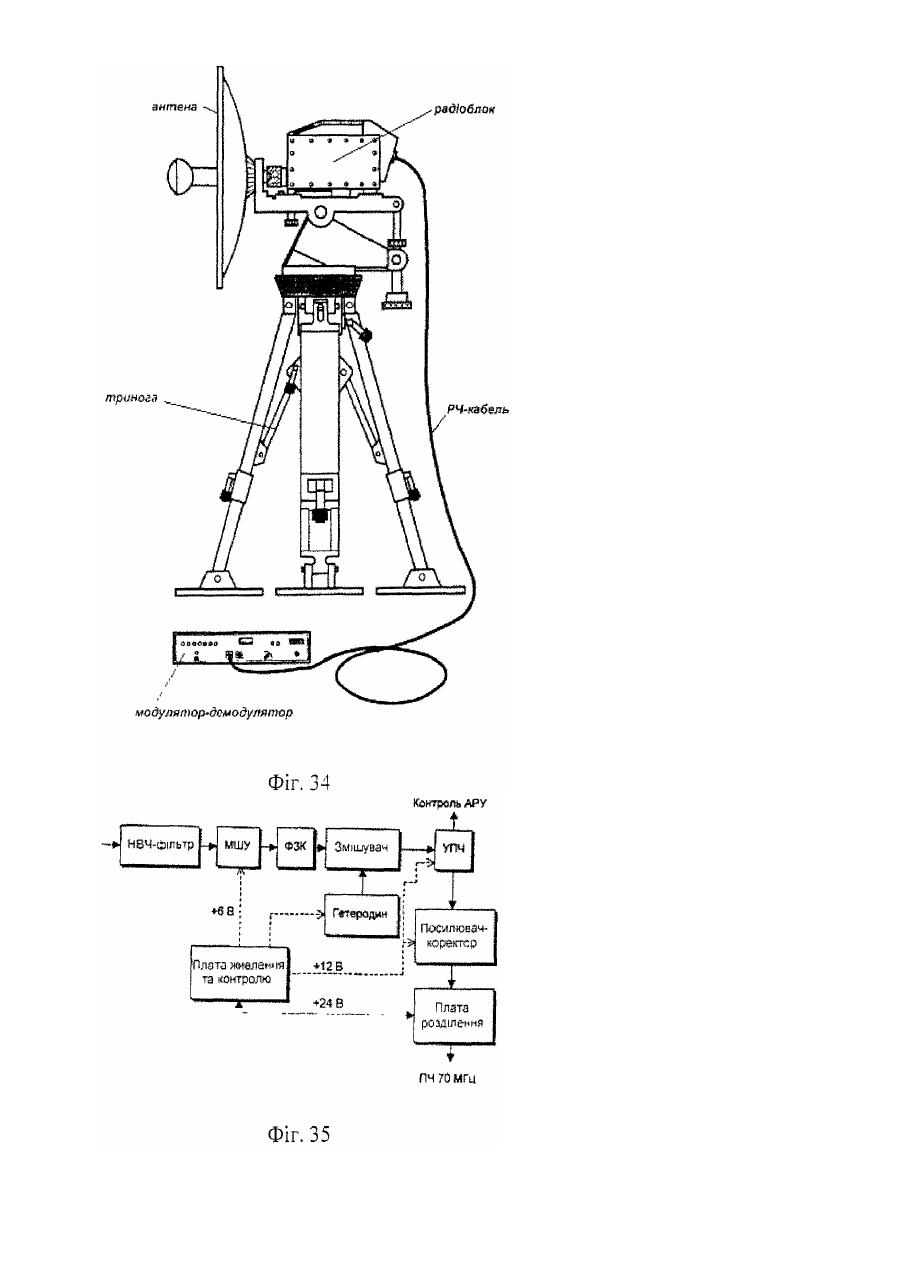

29. Мікрохвильова інтегрована телерадіоінформаційна система за п. 28, яка відрізняється тим, що підсистема радіорелейних станцій складається з радіоблока для зовнішнього встановлення, антени з опорно-поворотним пристроєм і модуля доступу.

30. Мікрохвильова інтегрована телерадіоінформаційна система за п. 29, яка відрізняється тим, що радіоблок виконує функції приймача-передавача і являє собою герметичний контейнер, в якому розміщені високочастотні модулі трактів прийому та передачі.

31. Мікрохвильова інтегрована телерадіоінформаційна система за п. 29, яка відрізняється тим, що антена з радіоблоком за допомогою опорно-поворотного пристрою виконані з можливістю настроювання по вертикальній і горизонтальній поляризації.

32. Мікрохвильова інтегрована телерадіоінформаційна система за п. 29, яка відрізняється тим, що модуль доступу виконаний з можливістю забезпечення інтерфейсу стику радіорелейної мережі з мережами загального користування та/або прямими абонентами, відомчими АТС, станціями мобільного зв'язку та комп'ютерними мережами.

33. Мікрохвильова інтегрована телерадіоінформаційна система за п. 32, яка відрізняється тим, що базовий блок модуля доступу має рознім для підключення кабелів від радіоблока і апаратури формування цифрового потоку, а також для підключення технологічного пульта з телефонною трубкою, з можливістю виконання функції цифрового модема сполучення по цифровому потоку.

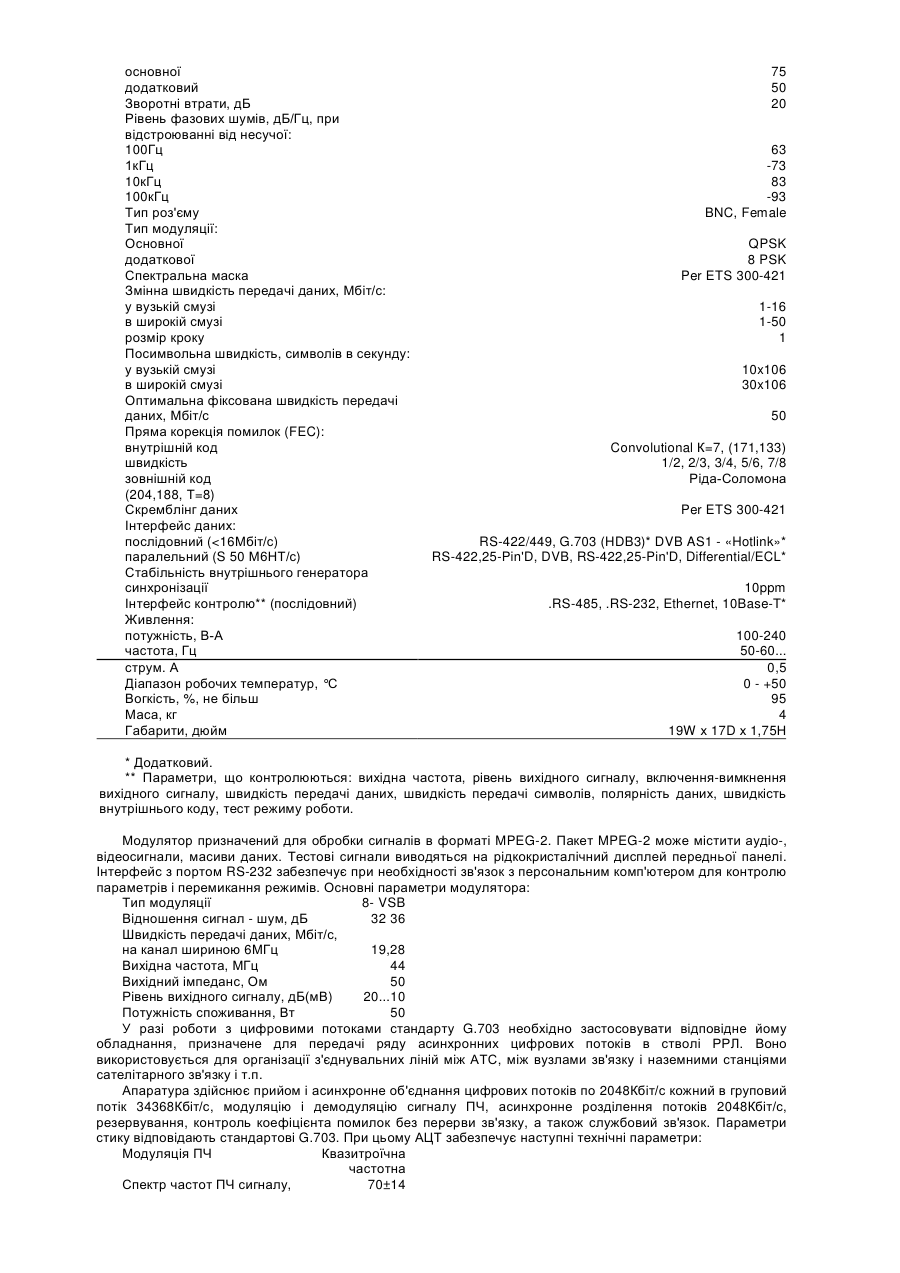

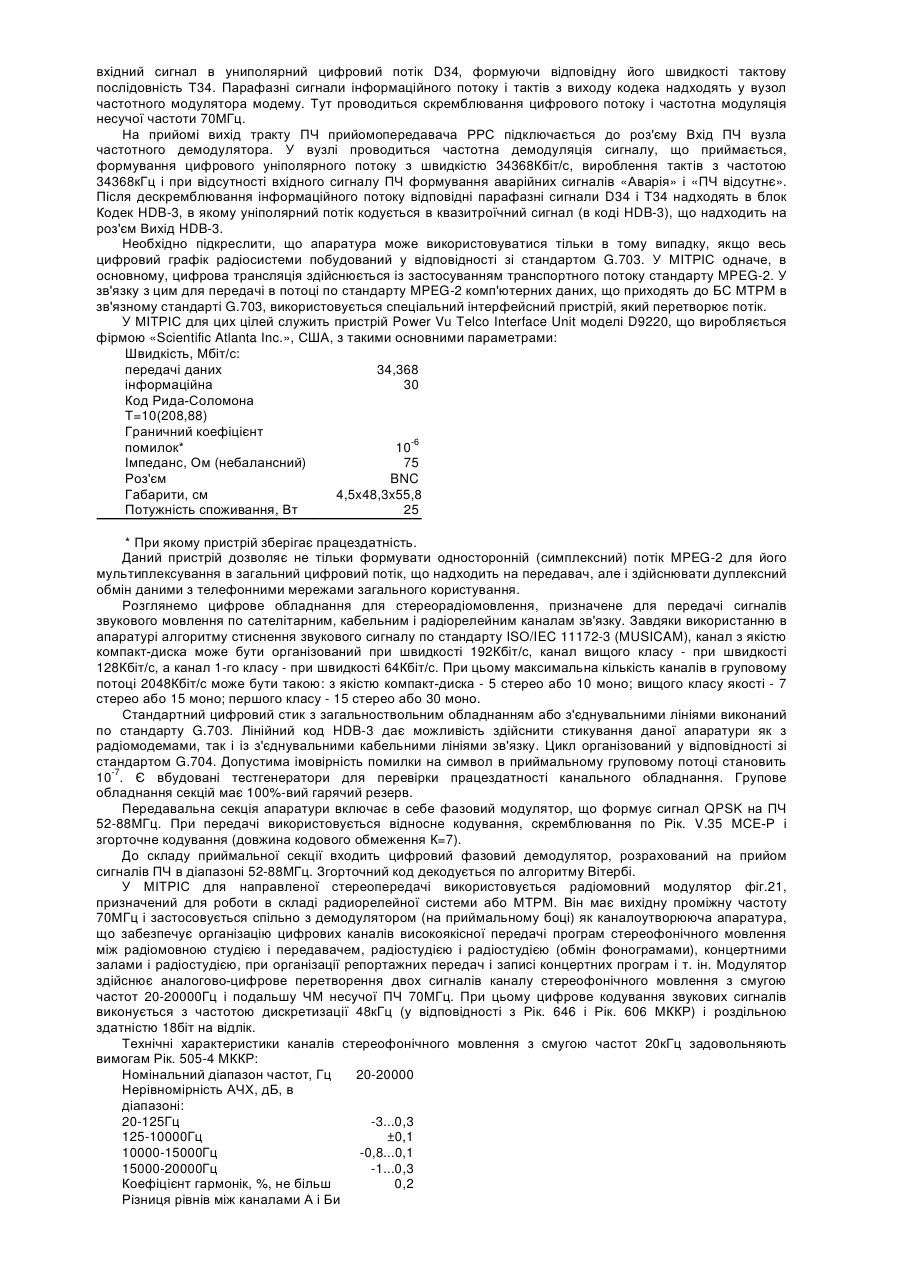

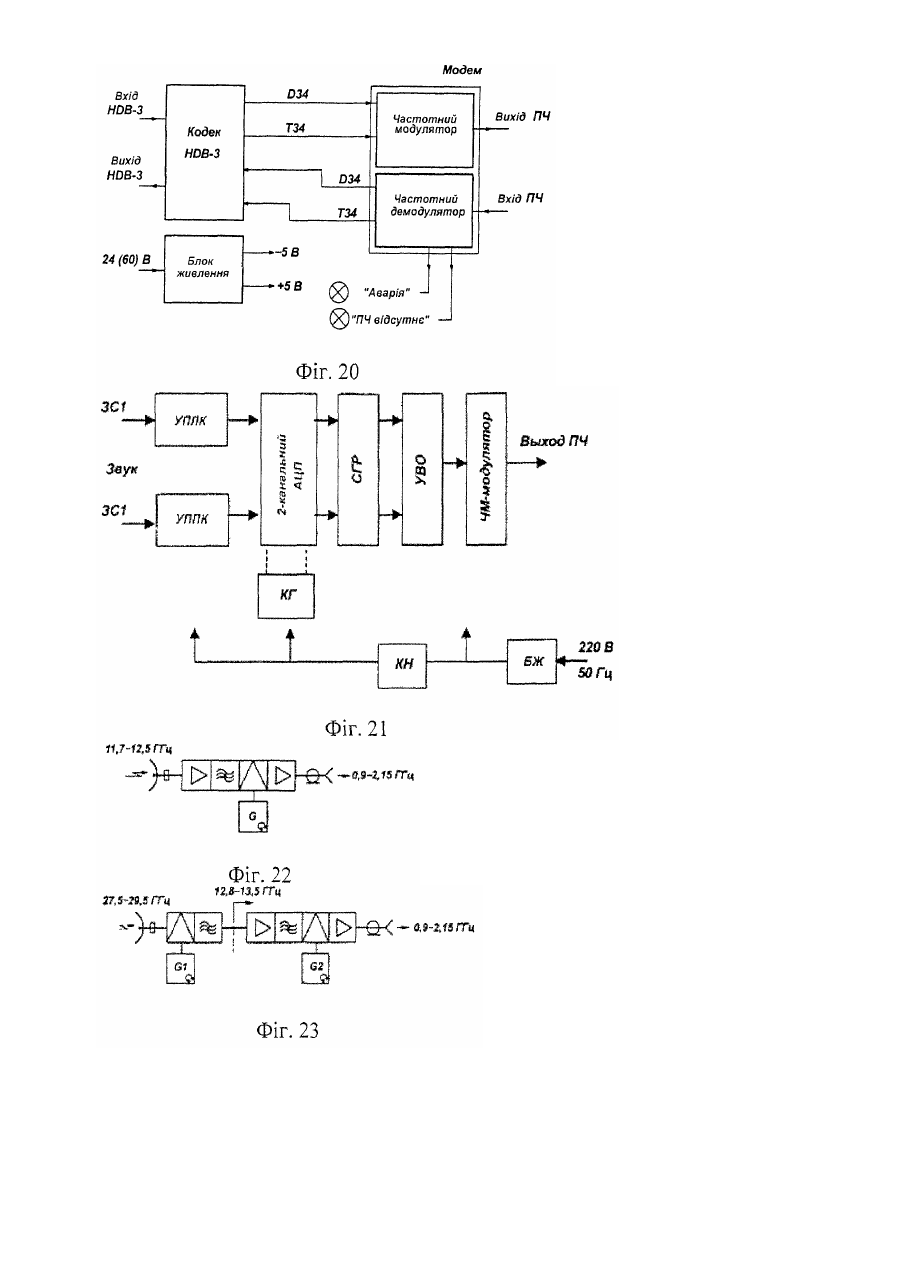

34. Мікрохвильова інтегрована телерадіоінформаційна система за п. 28, яка відрізняється тим, що її радіорелейна станція складається з приймача-передавача та модема.

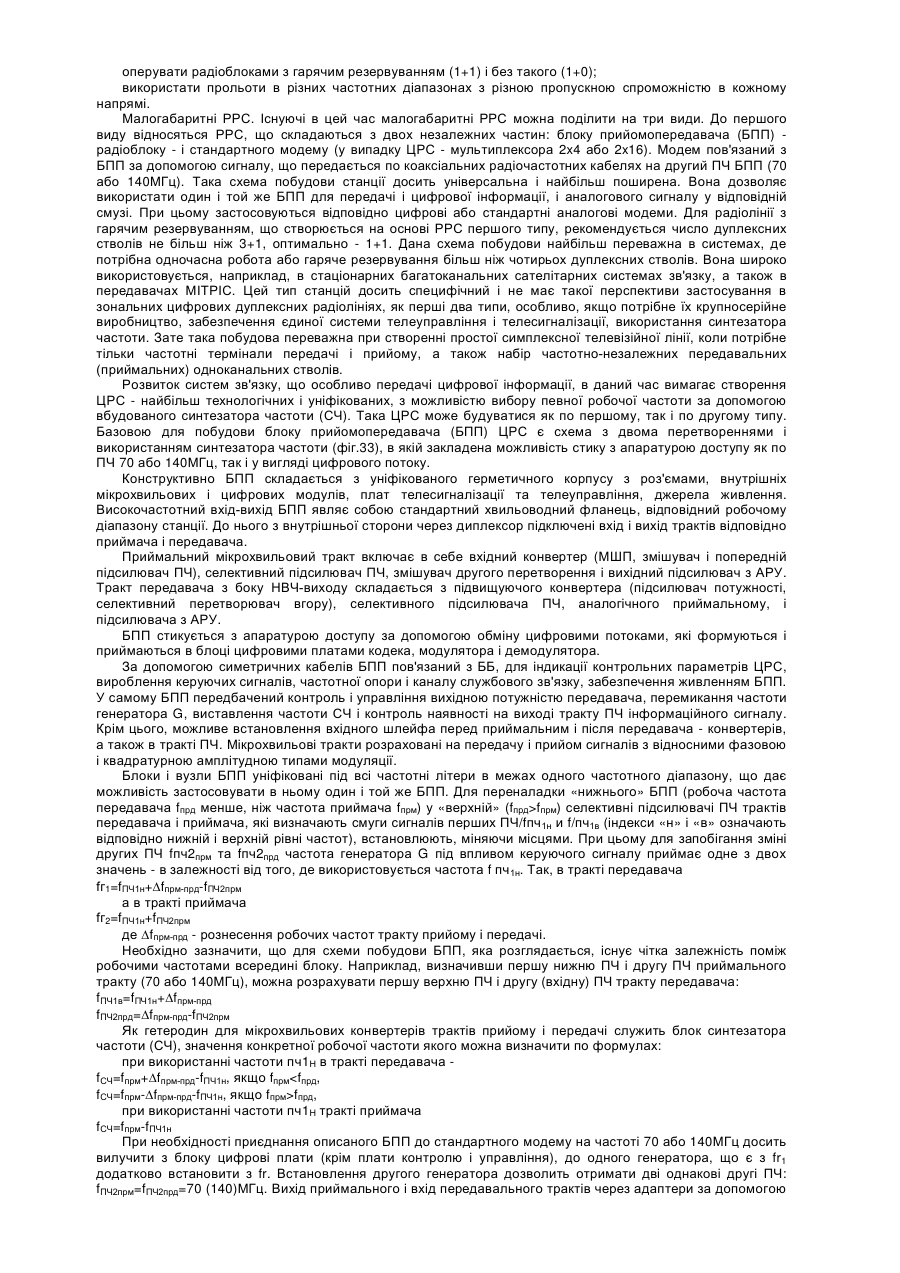

35. Мікрохвильова інтегрована телерадіоінформаційна система за п. 34, яка відрізняється тим, що радіорелейна станція виконана цифровою та містить вбудований синтезатор частоти.

36. Мікрохвильова інтегрована телерадіоінформаційна система за п. 35, яка відрізняється тим, що радіорелейна станція виконана цифровою, і складається з уніфікованого герметичного корпусу з рознімами, внутрішніх мікрохвильових і цифрових модулів, плат телесигналізації і телеуправління, джерел живлення, при цьому високочастотний вхід-вихід БГІП являє собою стандартний хвилевідний фланець, відповідний робочому діапазону станції, до зазначеного фланця через диплексор підключені вхід і вихід трактів відповідно приймача та передавача.

37. Мікрохвильова інтегрована телерадіоінформаційна система за п. 36, яка відрізняється тим, що приймальний мікрохвильовий тракт цифрової радіорелейної станції містить вхідний конвертер, селективний підсилювач проміжної частоти, змішувач другого перетворення і вихідний підсилювач з автоматичним регулюванням підсилення.

38. Мікрохвильова інтегрована телерадіоінформаційна система за п. 28, яка відрізняється тим, що її радіорелейна станція складається з передавача, модема та приймальної частини у вигляді приймального радіоблока і демодулятора.

39. Мікрохвильова інтегрована телерадіоінформаційна система за п. 38, яка відрізняється тим, що приймальний радіоблок складається з хвилевідного гермоуводу, смугового НВЧ-фільтра на діелектричному резонаторі, з можливістю подавлення побічних складових, виникаючих під час прийому сигналу, малошумного підсилювача, побудованого в мікросмужковому виконанні по лінійній трикаскадній схемі.

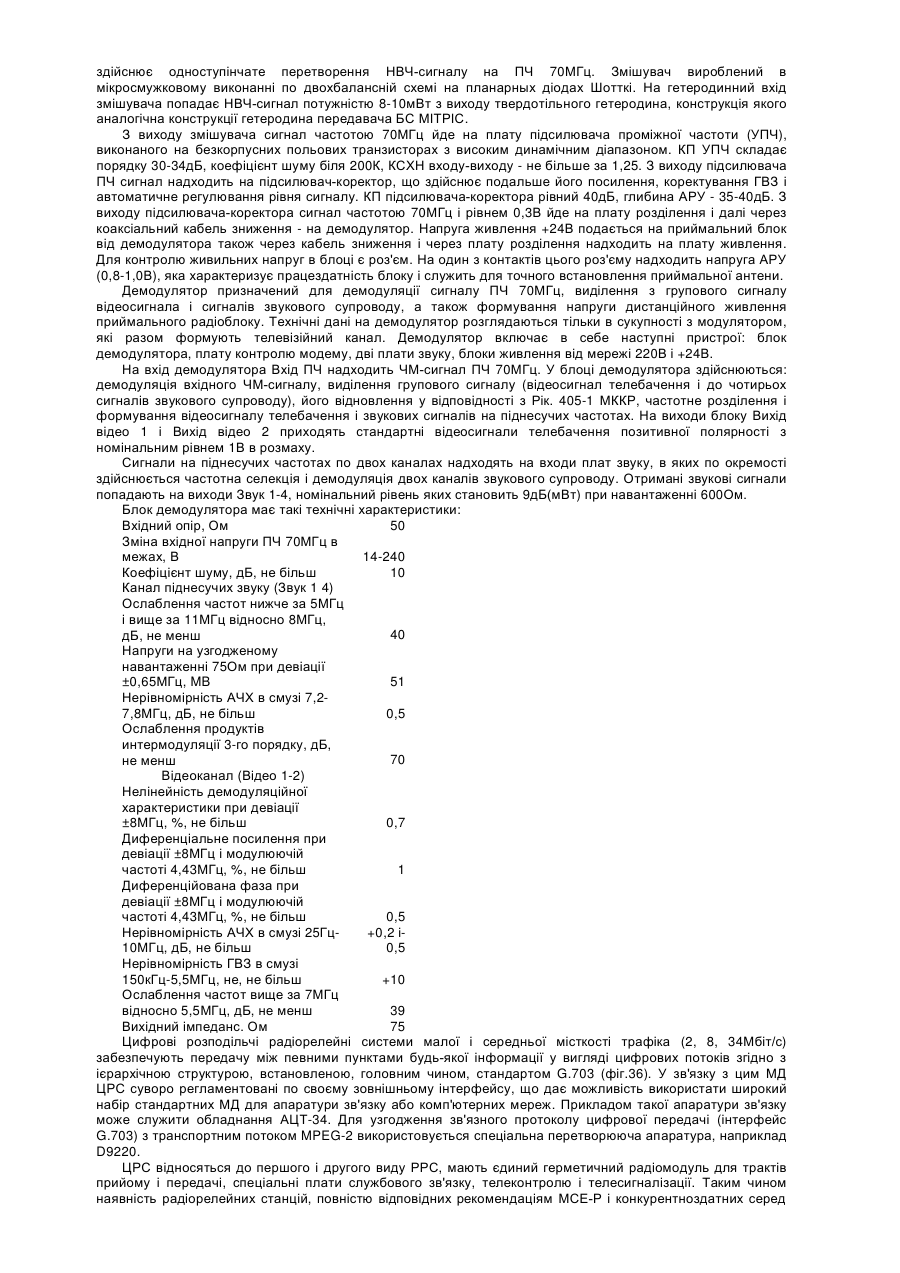

40. Мікрохвильова інтегрована телерадіоінформаційна система за п. 38, яка відрізняється тим, що демодулятор включає в себе блок власне демодулятора, плату контролю модема, плати звуку, блоки живлення.

41. Мікрохвильова інтегрована телерадіоінформаційна система за п. 1, яка відрізняється тим, що її базова станція додатково містить шифратор і комп'ютер з відповідним програмним забезпеченням для контролю за збиранням абонентської плати з користувачів абонентських приймальних станцій а також для захисту від несанкціонованого прийому.

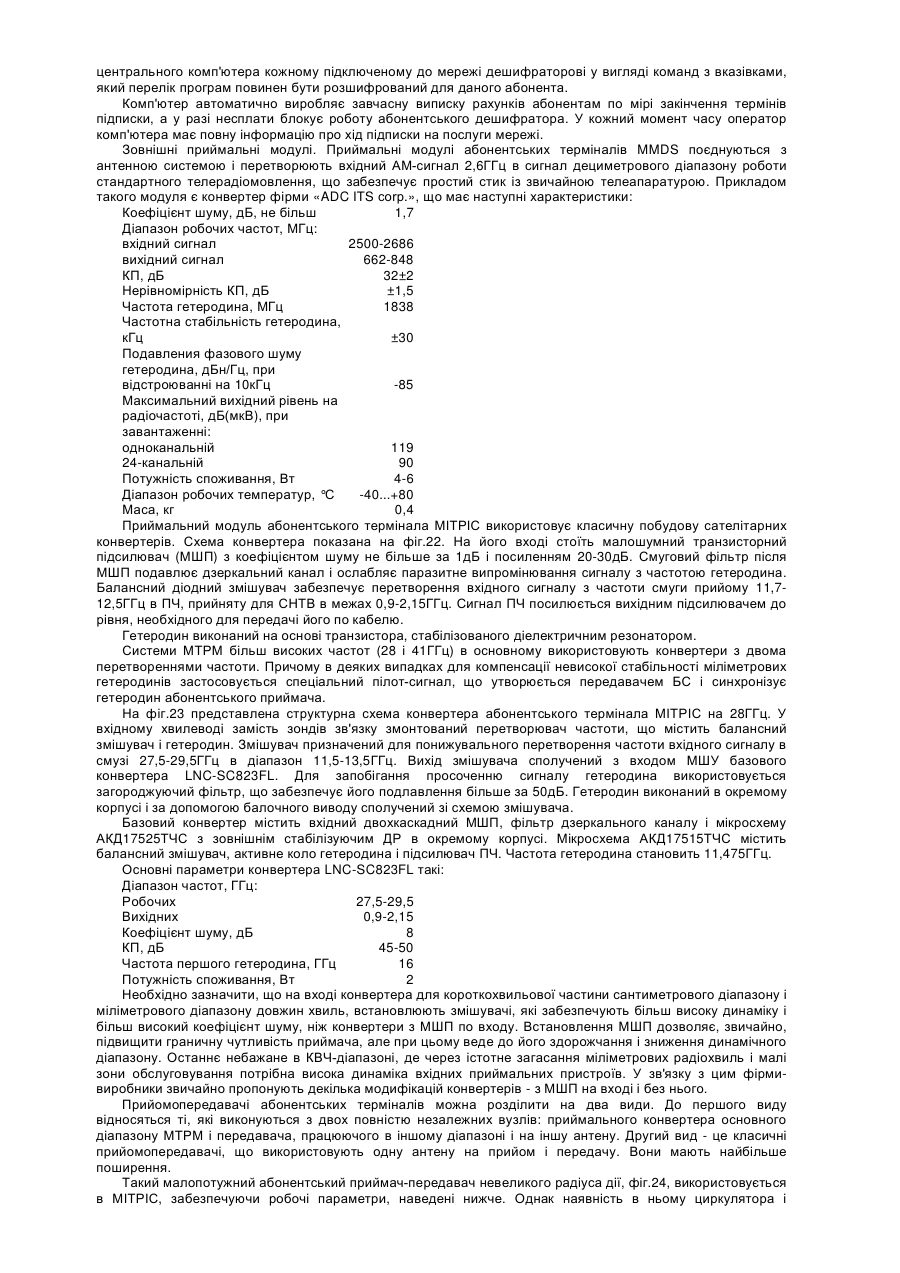

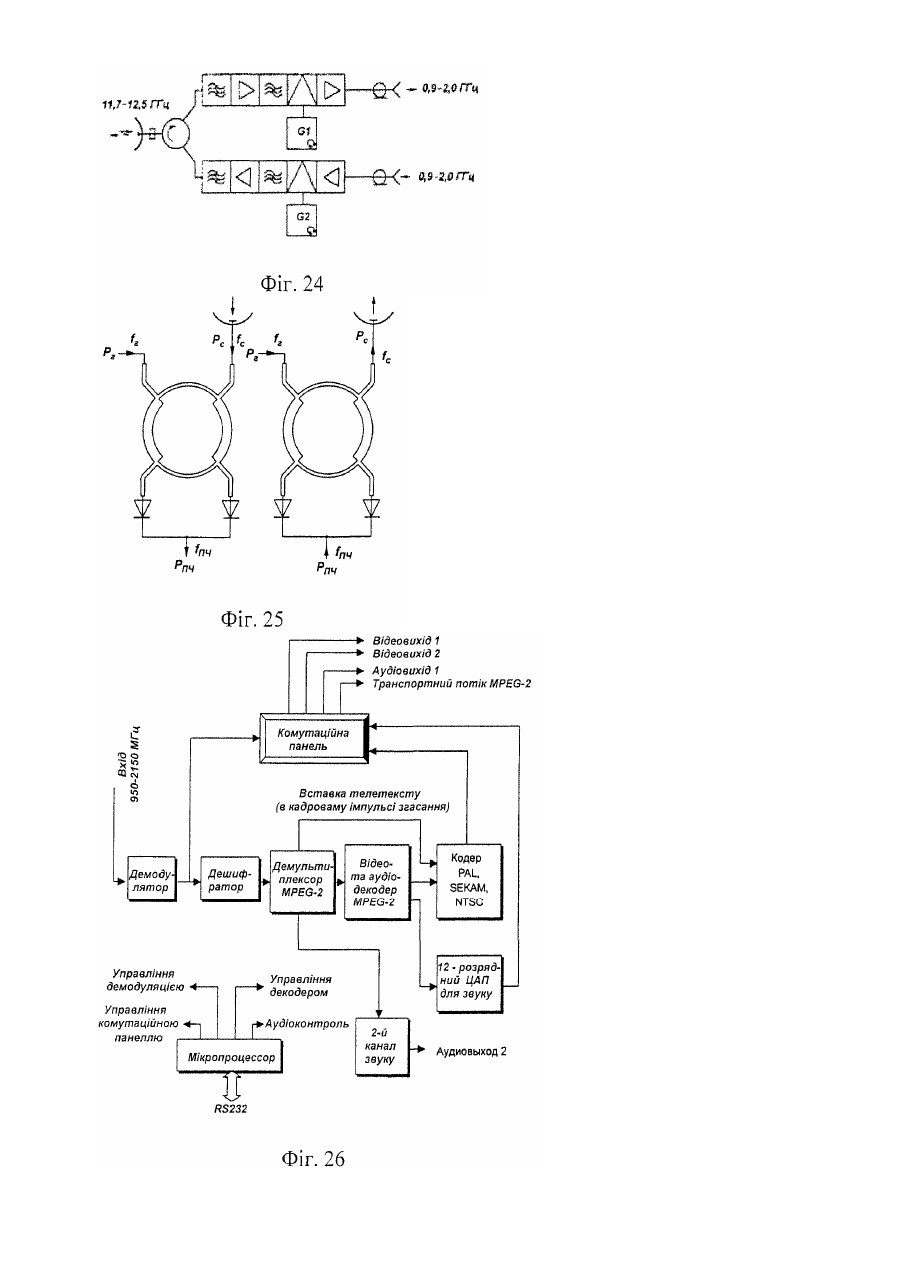

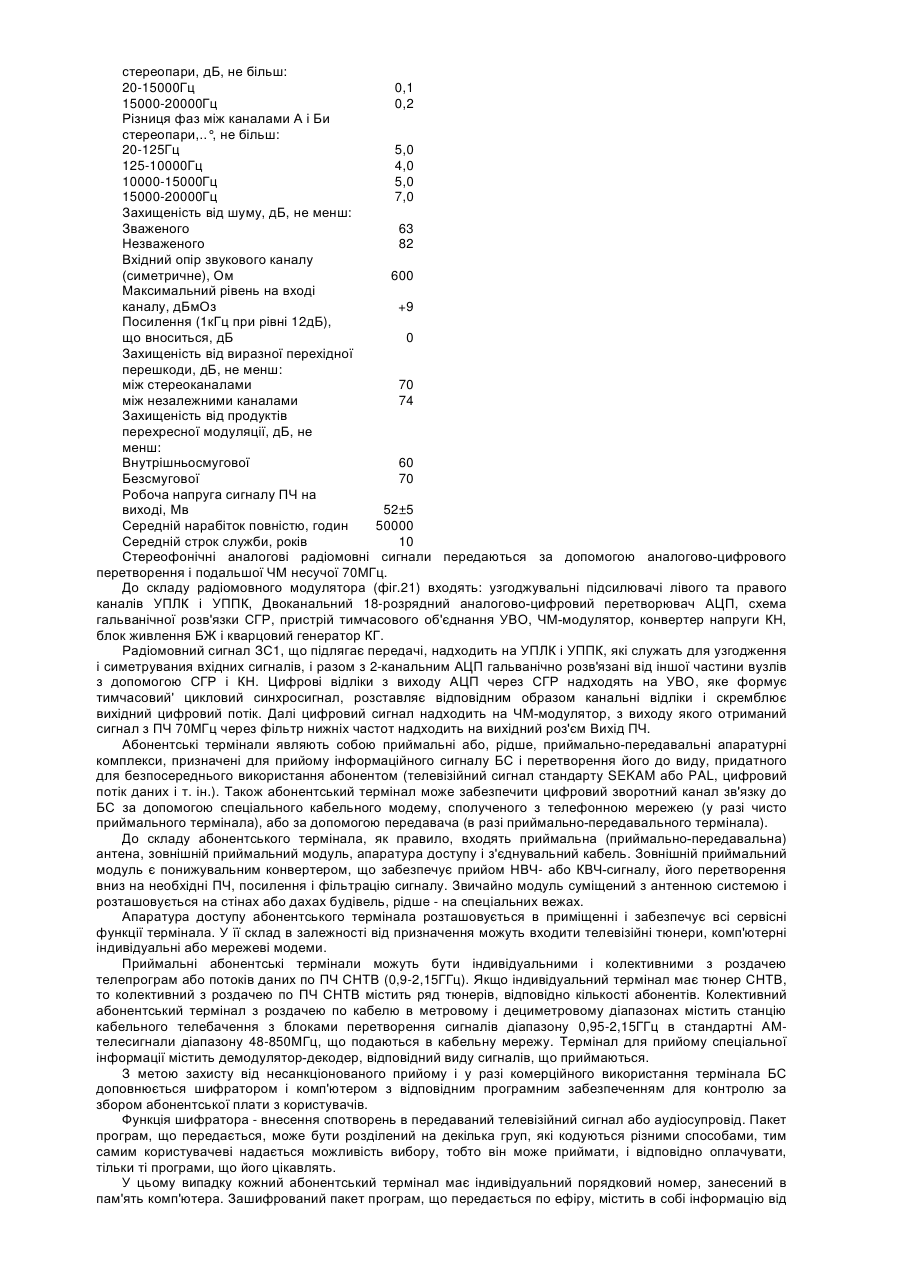

42. Мікрохвильова інтегрована телерадіоінформаційна система за п. 41, яка відрізняється тим, що абонентська приймальна станція містить приймальну або приймально-передавальну антену, зовнішній приймальний модуль, апаратуру доступу і з'єднувальний кабель.

43. Мікрохвильова інтегрована телерадіоінформаційна система за п. 42, яка відрізняється тим, що абонентська приймальна станція містить приймач-передавач, виконаний з приймального конвертера основного діапазону системи і передавача, виконаного з можливістю функціонування в іншому діапазоні і на іншу антену.

44. Мікрохвильова інтегрована телерадіоінформаційна система за п. 41, яка відрізняється тим, що абонентська приймальна станція містить приймач-передавач, виконаний з однією антеною з можливістю її функціонування на прийом і передачу.

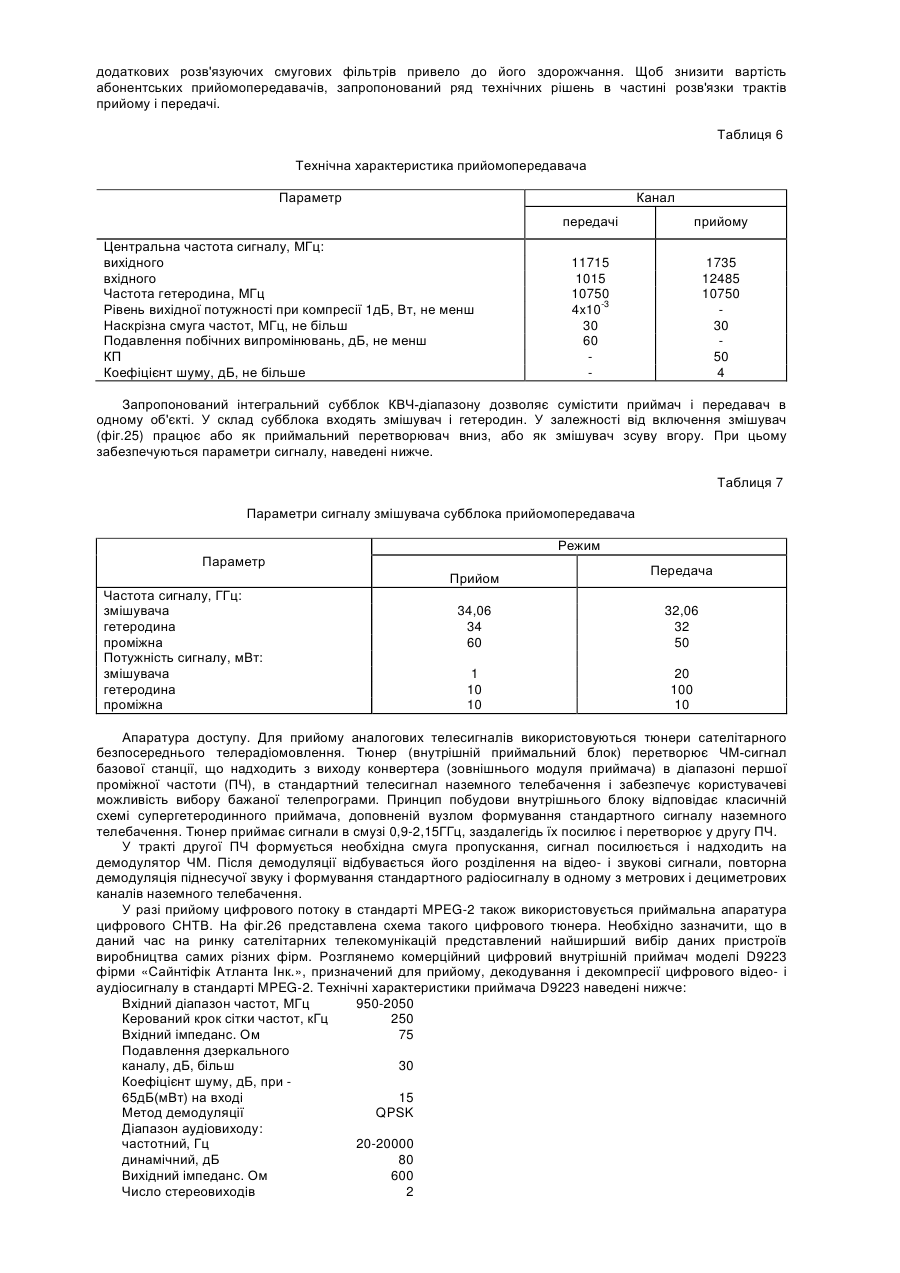

45. Мікрохвильова інтегрована телерадіоінформаційна система за п. 41, яка відрізняється тим, що абонентська приймальна станція містить приймач-передавач, виконаний у вигляді інтегрального субблока КВЧ-діапазону, що містить змішувач і гетеродин, в якому в залежності від включення змішувач працює як приймальний перетворювач вниз або як змішувач зсуву вгору.
