Пристрій для стабілізації або регулювання напруг трифазного приймача

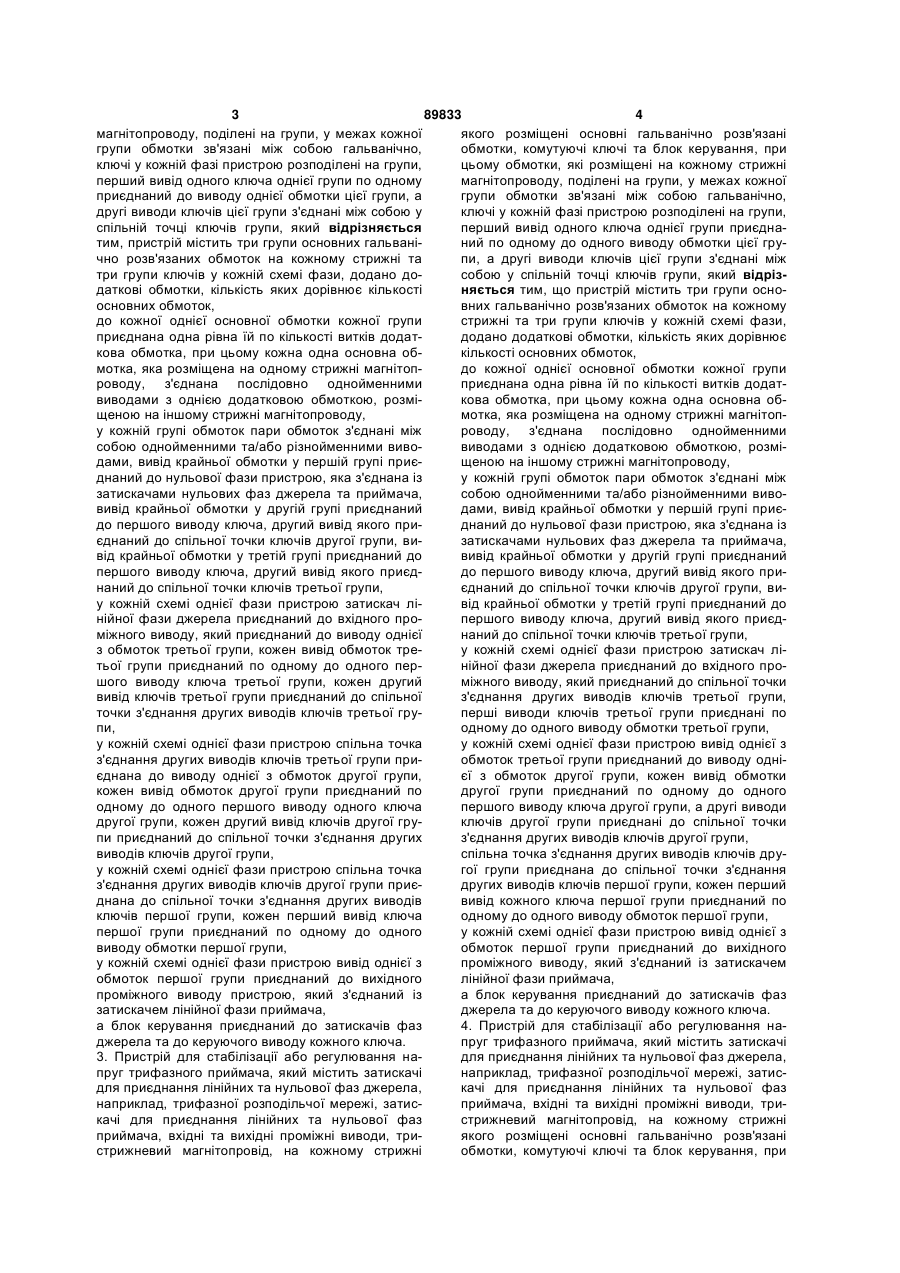

1. Пристрій для стабілізації або регулювання напруг трифазного приймача, який містить затискачі для приєднання лінійних та нульової фаз джерела, наприклад, трифазної розподільчої мережі, затискачі для приєднання лінійних та нульової фаз приймача, вхідні та вихідні проміжні виводи, тристрижневий магнітопровід, на кожному стрижні якого розміщені основні гальванічно розв'язані обмотки, комутуючі ключі та блок керування, при цьому обмотки, які розміщені на кожному стрижні магнітопроводу, поділені на групи, у межах кожної групи обмотки зв'язані між собою гальванічно, ключі у кожній фазі пристрою розподілені на групи, перший вивід одного ключа однієї групи приєднаний по одному до одного виводу обмотки цієї групи, а другі виводи ключів цієї групи з'єднані між собою у спільній точці ключів групи, який відрізняється тим, що пристрій містить три групи основних гальванічно розв'язаних обмоток на кожному стрижні та три групи ключів у кожній схемі фази, додано додаткові обмотки, кількість яких дорівнює кількості основних обмоток, до кожної однієї основної обмотки кожної групи приєднана одна рівна їй по кількості витків додаткова обмотка, при цьому кожна одна основна обмотка, яка розміщена на одному стрижні магнітопроводу, з'єднана послідовно однойменними виводами з однією додатковою обмоткою, розміщеною на іншому стрижні магнітопроводу, 2 (19) 1 3 89833 4 магнітопроводу, поділені на групи, у межах кожної якого розміщені основні гальванічно розв'язані групи обмотки зв'язані між собою гальванічно, обмотки, комутуючі ключі та блок керування, при ключі у кожній фазі пристрою розподілені на групи, цьому обмотки, які розміщені на кожному стрижні перший вивід одного ключа однієї групи по одному магнітопроводу, поділені на групи, у межах кожної приєднаний до виводу однієї обмотки цієї групи, а групи обмотки зв'язані між собою гальванічно, другі виводи ключів цієї групи з'єднані між собою у ключі у кожній фазі пристрою розподілені на групи, спільній точці ключів групи, який відрізняється перший вивід одного ключа однієї групи приєднатим, пристрій містить три групи основних гальваніний по одному до одного виводу обмотки цієї гручно розв'язаних обмоток на кожному стрижні та пи, а другі виводи ключів цієї групи з'єднані між три групи ключів у кожній схемі фази, додано дособою у спільній точці ключів групи, який відріздаткові обмотки, кількість яких дорівнює кількості няється тим, що пристрій містить три групи осноосновних обмоток, вних гальванічно розв'язаних обмоток на кожному до кожної однієї основної обмотки кожної групи стрижні та три групи ключів у кожній схемі фази, приєднана одна рівна їй по кількості витків додатдодано додаткові обмотки, кількість яких дорівнює кова обмотка, при цьому кожна одна основна обкількості основних обмоток, мотка, яка розміщена на одному стрижні магнітопдо кожної однієї основної обмотки кожної групи роводу, з'єднана послідовно однойменними приєднана одна рівна їй по кількості витків додатвиводами з однією додатковою обмоткою, розмікова обмотка, при цьому кожна одна основна общеною на іншому стрижні магнітопроводу, мотка, яка розміщена на одному стрижні магнітопу кожній групі обмоток пари обмоток з'єднані між роводу, з'єднана послідовно однойменними собою однойменними та/або різнойменними вивовиводами з однією додатковою обмоткою, розмідами, вивід крайньої обмотки у першій групі приєщеною на іншому стрижні магнітопроводу, днаний до нульової фази пристрою, яка з'єднана із у кожній групі обмоток пари обмоток з'єднані між затискачами нульових фаз джерела та приймача, собою однойменними та/або різнойменними вивовивід крайньої обмотки у другій групі приєднаний дами, вивід крайньої обмотки у першій групі приєдо першого виводу ключа, другий вивід якого приднаний до нульової фази пристрою, яка з'єднана із єднаний до спільної точки ключів другої групи, визатискачами нульових фаз джерела та приймача, від крайньої обмотки у третій групі приєднаний до вивід крайньої обмотки у другій групі приєднаний першого виводу ключа, другий вивід якого приєддо першого виводу ключа, другий вивід якого принаний до спільної точки ключів третьої групи, єднаний до спільної точки ключів другої групи, виу кожній схемі однієї фази пристрою затискач лівід крайньої обмотки у третій групі приєднаний до нійної фази джерела приєднаний до вхідного пропершого виводу ключа, другий вивід якого приєдміжного виводу, який приєднаний до виводу однієї наний до спільної точки ключів третьої групи, з обмоток третьої групи, кожен вивід обмоток треу кожній схемі однієї фази пристрою затискач літьої групи приєднаний по одному до одного пернійної фази джерела приєднаний до вхідного прошого виводу ключа третьої групи, кожен другий міжного виводу, який приєднаний до спільної точки вивід ключів третьої групи приєднаний до спільної з'єднання других виводів ключів третьої групи, точки з'єднання других виводів ключів третьої груперші виводи ключів третьої групи приєднані по пи, одному до одного виводу обмотки третьої групи, у кожній схемі однієї фази пристрою спільна точка у кожній схемі однієї фази пристрою вивід однієї з з'єднання других виводів ключів третьої групи приобмоток третьої групи приєднаний до виводу однієднана до виводу однієї з обмоток другої групи, єї з обмоток другої групи, кожен вивід обмотки кожен вивід обмоток другої групи приєднаний по другої групи приєднаний по одному до одного одному до одного першого виводу одного ключа першого виводу ключа другої групи, а другі виводи другої групи, кожен другий вивід ключів другої груключів другої групи приєднані до спільної точки пи приєднаний до спільної точки з'єднання других з'єднання других виводів ключів другої групи, виводів ключів другої групи, спільна точка з'єднання других виводів ключів друу кожній схемі однієї фази пристрою спільна точка гої групи приєднана до спільної точки з'єднання з'єднання других виводів ключів другої групи приєдругих виводів ключів першої групи, кожен перший днана до спільної точки з'єднання других виводів вивід кожного ключа першої групи приєднаний по ключів першої групи, кожен перший вивід ключа одному до одного виводу обмоток першої групи, першої групи приєднаний по одному до одного у кожній схемі однієї фази пристрою вивід однієї з виводу обмотки першої групи, обмоток першої групи приєднаний до вихідного у кожній схемі однієї фази пристрою вивід однієї з проміжного виводу, який з'єднаний із затискачем обмоток першої групи приєднаний до вихідного лінійної фази приймача, проміжного виводу пристрою, який з'єднаний із а блок керування приєднаний до затискачів фаз затискачем лінійної фази приймача, джерела та до керуючого виводу кожного ключа. а блок керування приєднаний до затискачів фаз 4. Пристрій для стабілізації або регулювання наджерела та до керуючого виводу кожного ключа. пруг трифазного приймача, який містить затискачі 3. Пристрій для стабілізації або регулювання надля приєднання лінійних та нульової фаз джерела, пруг трифазного приймача, який містить затискачі наприклад, трифазної розподільчої мережі, затисдля приєднання лінійних та нульової фаз джерела, качі для приєднання лінійних та нульової фаз наприклад, трифазної розподільчої мережі, затисприймача, вхідні та вихідні проміжні виводи, трикачі для приєднання лінійних та нульової фаз стрижневий магнітопровід, на кожному стрижні приймача, вхідні та вихідні проміжні виводи, триякого розміщені основні гальванічно розв'язані стрижневий магнітопровід, на кожному стрижні обмотки, комутуючі ключі та блок керування, при 5 89833 6 цьому обмотки, які розміщені на кожному стрижні обмотки, комутуючі ключі та блок керування, при магнітопроводу, поділені на групи, у межах кожної цьому обмотки, які розміщені на кожному стрижні групи обмотки зв'язані між собою гальванічно, магнітопроводу, поділені на групи, у межах кожної ключі у кожній фазі пристрою розподілені на групи, групи обмотки зв'язані між собою гальванічно, перший вивід одного ключа однієї групи приєднаключі у кожній фазі пристрою розподілені на групи, ний по одному до одного виводу обмотки цієї груперший вивід одного ключа однієї групи приєднапи, а другі виводи ключів цієї групи з'єднані між ний по одному до одного виводу обмотки цієї грусобою у спільній точці ключів групи, який відрізпи, а другі виводи ключів цієї групи з'єднані між няється тим, що пристрій містить три групи оснособою у спільній точці ключів групи, який відрізвних гальванічно розв'язаних обмоток на кожному няється тим, що пристрій містить дві групи основстрижні та три групи ключів у кожній схемі фази, них гальванічно розв'язаних обмоток на кожному додано додаткові обмотки, кількість яких дорівнює стрижні та дві групи ключів у кожній схемі фази, кількості основних обмоток, додано додаткові обмотки, кількість яких дорівнює до кожної однієї основної обмотки кожної групи кількості основних обмоток, приєднана одна рівна їй по кількості витків додатдо кожної однієї основної обмотки кожної групи кова обмотка, при цьому кожна одна основна обприєднана одна рівна їй по кількості витків додатмотка, яка розміщена на одному стрижні магнітопкова обмотка, при цьому кожна одна основна оброводу, з'єднана послідовно однойменними мотка, яка розміщена на одному стрижні магнітопвиводами з однією додатковою обмоткою, розміроводу, з'єднана послідовно однойменними щеною на іншому стрижні магнітопроводу, виводами з однією додатковою обмоткою, розміу кожній групі обмоток пари обмоток з'єднані між щеною на іншому стрижні магнітопроводу, собою однойменними та/або різнойменними вивоу кожній групі обмоток пари обмоток з'єднані між дами, вивід крайньої обмотки у першій групі приєсобою однойменними та/або різнойменними виводнаний до нульової фази пристрою, яка з'єднана із дами, вивід крайньої обмотки у першій групі приєзатискачами нульових фаз джерела та приймача, днаний до нульової фази пристрою, яка з'єднана із вивід крайньої обмотки у другій групі приєднаний затискачами нульових фаз джерела та приймача, до першого виводу ключа, другий вивід якого прививід крайньої обмотки у другій групі приєднаний єднаний до спільної точки ключів другої групи, видо першого виводу ключа, другий вивід якого привід крайньої обмотки у третій групі приєднаний до єднаний до спільної точки ключів другої групи, першого виводу ключа, другий вивід якого приєду кожній схемі однієї фази пристрою затискач лінаний до спільної точки ключів третьої групи, нійної фази джерела приєднаний до вхідного проу кожній схемі однієї фази пристрою затискач ліміжного виводу, який приєднаний до спільної точки нійної фази джерела приєднаний до вхідного проз'єднання других виводів ключів другої групи, перміжного виводу, який приєднаний до виводу однієї ший вивід кожного ключа другої групи приєднаний з обмоток третьої групи, по одному до одного виводу обмотки другої групи, кожен вивід обмоток третьої групи приєднаний по у кожній схемі однієї фази пристрою вивід однієї з одному до одного першого виводу ключа третьої обмоток другої групи приєднаний до спільної точки групи, кожен другий вивід ключа третьої групи з'єднання других виводів ключів першої групи, пеприєднаний до спільної точки з'єднання других рший вивід кожного ключа першої групи приєднавиводів ключів третьої групи, ний по одному до одного виводу обмотки першої у кожній схемі однієї фази пристрою спільна точка групи, з'єднання других виводів ключів третьої групи приу кожній схемі однієї фази пристрою вивід однієї з єднана до спільної точки з'єднання других виводів обмоток першої групи приєднаний до вихідного ключів другої групи, причому перший вивід ключа проміжного виводу, який з'єднаний із затискачем другої групи приєднаний по одному до одного вилінійної фази приймача, воду обмотки другої групи, а блок керування приєднаний до затискачів фаз у кожній схемі однієї фази пристрою вивід однієї з джерела та до керуючого виводу кожного ключа. обмоток другої групи приєднаний до спільної точки 6. Пристрій для стабілізації або регулювання наз'єднання других виводів ключів першої групи, а пруг трифазного приймача, який містить затискачі перший вивід кожного ключа першої групи приєддля приєднання лінійних та нульової фаз джерела, наний по одному до одного виводу обмотки пернаприклад, трифазної розподільчої мережі, затисшої групи, качі для приєднання лінійних та нульової фаз у кожній схемі однієї фази пристрою вивід однієї з приймача, вхідні та вихідні проміжні виводи, триобмоток першої групи приєднаний до вихідного стрижневий магнітопровід, на кожному стрижні проміжного виводу, який з'єднаний із затискачем якого розміщені основні гальванічно розв'язані лінійної фази приймача, обмотки, комутуючі ключі та блок керування, при а блок керування приєднаний до затискачів фаз цьому обмотки, які розміщені на кожному стрижні джерела та до керуючого виводу кожного ключа. магнітопроводу, поділені на групи, у межах кожної 5. Пристрій для стабілізації або регулювання нагрупи обмотки зв'язані між собою гальванічно, пруг трифазного приймача, який містить затискачі ключі у кожній фазі пристрою розподілені на групи, для приєднання лінійних та нульової фаз джерела, перший вивід одного ключа однієї групи приєднанаприклад, трифазної розподільчої мережі, затисний по одному до одного виводу обмотки цієї грукачі для приєднання лінійних та нульової фаз пи, а другі виводи ключів цієї групи з'єднані між приймача, вхідні та вихідні проміжні виводи, трисобою у спільній точці ключів групи, який відрізстрижневий магнітопровід, на кожному стрижні няється тим, що пристрій містить дві групи основякого розміщені основні гальванічно розв'язані них гальванічно розв'язаних обмоток на кожному 7 89833 8 стрижні та дві групи ключів у кожній схемі фази, вою обмоткою, розміщеною на іншому стрижні додано додаткові обмотки, кількість яких дорівнює магнітопроводу, кількості основних обмоток, у групі обмоток пари обмоток з'єднані між собою до кожної однієї основної обмотки кожної групи однойменними та/або різнойменними виводами, приєднана одна рівна їй по кількості витків додатвивід крайньої обмотки приєднаний до нульової кова обмотка, при цьому кожна одна основна обфази пристрою, яка з'єднана із затискачами нумотка, яка розміщена на одному стрижні магнітопльових фаз джерела та приймача, роводу, з'єднана послідовно однойменними у кожній схемі однієї фази пристрою затискач лівиводами з однією додатковою обмоткою, розмінійної фази джерела приєднаний до вхідного прощеною на іншому стрижні магнітопроводу, міжного виводу, який приєднаний до спільної точки у кожній групі обмоток пари обмоток з'єднані між з'єднання других виводів ключів, кожен перший собою однойменними та/або різнойменними вивовивід ключа приєднаний по одному до одного видами, вивід крайньої обмотки у першій групі приєводу однієї з обмоток, днаний до нульової фази пристрою, яка з'єднана із у кожній схемі однієї фази пристрою вивід однієї з затискачами нульових фаз джерела та приймача, обмоток приєднаний до вихідного проміжного вививід крайньої обмотки у другій групі приєднаний воду, який приєднаний до затискача лінійної фази до першого виводу ключа, другий вивід якого приприймача, єднаний до спільної точки ключів другої групи, а блок керування приєднаний до затискачів фаз у кожній схемі однієї фази пристрою затискач ліджерела та до керуючого виводу кожного ключа. нійної фази джерела приєднаний до вхідного про8. Пристрій для стабілізації або регулювання наміжного виводу, який приєднаний до виводу однієї пруг трифазного приймача, який містить затискачі з обмоток другої групи, вивід кожної обмотки друдля приєднання лінійних та нульової фаз джерела, гої групи приєднаний по одному до одного першонаприклад, трифазної розподільчої мережі, затисго виводу ключа другої групи, кожен другий вивід качі для приєднання лінійних та нульової фаз ключа другої групи приєднаний до спільної точки приймача, вхідні та вихідні проміжні виводи, триз'єднання других виводів ключів другої групи, стрижневий магнітопровід, на кожному стрижні у кожній схемі однієї фази пристрою спільна точка якого розміщені основні гальванічно розв'язані з'єднання других виводів ключів другої групи приєобмотки, комутуючі ключі та блок керування, при днана до спільної точки з'єднання других виводів цьому обмотки, які розміщені на кожному стрижні ключів першої групи, кожен перший вивід ключа магнітопроводу, поділені на групи, у межах кожної першої групи приєднаний по одному до одного групи обмотки зв'язані між собою гальванічно, виводу обмотки першої групи, ключі у кожній фазі пристрою розподілені на групи, у кожній схемі однієї фази пристрою вивід однієї з перший вивід одного ключа однієї групи приєднаобмоток першої групи приєднаний до вихідного ний по одному до одного виводу обмотки цієї групроміжного виводу, який з'єднаний із затискачем пи, а другі виводи ключів цієї групи з'єднані між лінійної фази приймача, собою у спільній точці ключів групи, який відріза блок керування приєднаний до затискачів фаз няється тим, що пристрій містить дві групи основджерела та до керуючого виводу кожного ключа. них гальванічно розв'язаних обмоток на кожному 7. Пристрій для стабілізації або регулювання настрижні та дві групи ключів у кожній схемі фази, пруг трифазного приймача, який містить затискачі додано додаткові обмотки, кількість яких дорівнює для приєднання лінійних та нульової фаз джерела, кількості основних обмоток, а також додано одну наприклад, трифазної розподільчої мережі, затисосновну допоміжну та одну додаткову допоміжну качі для приєднання лінійних та нульової фаз обмотки на кожному стрижні магнітопроводу, приймача, вхідні та вихідні проміжні виводи, триу кожній групі обмоток пара обмоток, яка складастрижневий магнітопровід, на кожному стрижні ється з основної та додаткової обмоток, з'єднана якого розміщені основні гальванічно розв'язані послідовно однойменними виводами, а основна та обмотки, комутуючі ключі та блок керування, при додаткова обмотки розміщені на різних стрижнях цьому обмотки, які розміщені на кожному стрижні магнітопроводу, магнітопроводу, поділені на групи, у межах кожної у кожній групі обмоток пари обмоток з'єднані між групи обмотки зв'язані між собою гальванічно, собою однойменними та/або різнойменними вивоключі у кожній фазі пристрою розподілені на групи, дами, вивід крайньої обмотки у першій групі приєперший вивід одного ключа однієї групи приєднаднаний до нульової фази пристрою, яка з'єднана із ний по одному до одного виводу обмотки цієї грузатискачем нульової фази джерела, вивід крайпи, а другі виводи ключів цієї групи з'єднані між ньої обмотки у другій групі приєднаний до першого собою у спільній точці ключів групи, який відрізвиводу ключа, другий вивід якого приєднаний до няється тим, що пристрій містить одну групу осспільної точки ключів другої групи, новних гальванічно розв'язаних обмоток на кожу кожній схемі однієї фази пристрою затискач ліному стрижні та одну групу ключів у кожній схемі нійної фази джерела приєднаний до вхідного профази, додано додаткові обмотки, кількість яких міжного виводу, який приєднаний до спільної точки дорівнює кількості основних обмоток, з'єднання других виводів ключів другої групи, пердо кожної однієї основної обмотки приєднана одна ший вивід кожного ключа другої групи приєднаний рівна їй по кількості витків додаткова обмотка, при по одному до одного виводу обмотки другої групи, цьому кожна одна основна обмотка, яка розміщена у кожній схемі однієї фази пристрою вивід однієї з на одному стрижні магнітопроводу, з'єднана посліобмоток другої групи приєднаний до спільної точки довно однойменними виводами з однією додаткоз'єднання других виводів ключів першої групи, перший вивід кожного ключа першої групи приєдна 9 89833 10 ний по одному до одного виводу обмотки першої першої групи приєднаний по одному до одного групи, виводу обмотки першої групи, у кожній схемі однієї фази пристрою основна та у кожній схемі однієї фази пристрою основна та додаткова допоміжні обмотки з'єднані між собою додаткова допоміжні обмотки з'єднані між собою послідовно однойменними виводами, послідовно однойменними виводами, послідовні з'єднання допоміжних обмоток між сопослідовні з'єднання допоміжних обмоток між собою з'єднані у зірку за схемою зиґзаґ або бою з'єднані у зірку за схемою зиґзаґ або подібною схемою, спільна точка зиґзаґу або подібною схемою, спільна точка зиґзаґу або подібної схеми приєднана до затискача нульової подібної схеми приєднана до затискача нульової фази приймача, а виводи лінійних фаз зиґзаґу або фази приймача, а виводи лінійних фаз зиґзаґу або -подібної схеми приєднані до вихідних проміжних -подібної схеми приєднані до вихідних проміжних виводів, які приєднані до затискачів лінійних фаз виводів, які приєднані до затискачів лінійних фаз приймача, приймача, а блок керування приєднаний до затискачів фаз а блок керування приєднаний до затискачів фаз джерела та до керуючого виводу кожного ключа. джерела та до керуючого виводу кожного ключа. 9. Пристрій для стабілізації або регулювання на10. Пристрій для стабілізації або регулювання напруг трифазного приймача, який містить затискачі пруг трифазного приймача, який містить затискачі для приєднання лінійних та нульової фаз джерела, для приєднання лінійних та нульової фаз джерела, наприклад, трифазної розподільчої мережі, затиснаприклад, трифазної розподільчої мережі, затискачі для приєднання лінійних та нульової фаз качі для приєднання лінійних та нульової фаз приймача, вхідні та вихідні проміжні виводи, триприймача, вхідні та вихідні проміжні виводи, тристрижневий магнітопровід, на кожному стрижні стрижневий магнітопровід, на кожному стрижні якого розміщені основні гальванічно розв'язані якого розміщені основні гальванічно розв'язані обмотки, комутуючі ключі та блок керування, при обмотки, комутуючі ключі та блок керування, при цьому обмотки, які розміщені на кожному стрижні цьому обмотки, які розміщені на кожному стрижні магнітопроводу, поділені на групи, у межах кожної магнітопроводу, поділені на групи, у межах кожної групи обмотки зв'язані між собою гальванічно, групи обмотки зв'язані між собою гальванічно, ключі у кожній фазі пристрою розподілені на групи, ключі у кожній фазі пристрою розподілені на групи, перший вивід одного ключа однієї групи приєднаперший вивід одного ключа однієї групи приєднаний по одному до одного виводу обмотки цієї груний по одному до одного виводу обмотки цієї групи, а другі виводи ключів цієї групи з'єднані між пи, а другі виводи ключів цієї групи з'єднані між собою у спільній точці ключів групи, який відрізсобою у спільній точці ключів групи, який відрізняється тим, що пристрій містить дві групи основняється тим, що пристрій містить одну групу осних гальванічно розв'язаних обмоток на кожному новних гальванічно розв'язаних обмоток на кожстрижні та дві групи ключів у кожній схемі фази, ному стрижні та одну групу ключів у кожній схемі додано додаткові обмотки, кількість яких дорівнює фази, додано додаткові обмотки, кількість яких кількості основних обмоток, а також одну основну дорівнює кількості основних обмоток, а також додопоміжну та одну додаткову допоміжну обмотки, дано основну допоміжну та додаткову допоміжну на кожному стрижні магнітопроводу, обмотки на кожному стрижні магнітопроводу, у кожній групі до кожної однієї основної обмотки до кожної однієї основної обмотки приєднана одна приєднана одна рівна їй по кількості витків додатрівна їй по кількості витків додаткова обмотка, при кова обмотка, при цьому кожна одна основна обцьому кожна одна основна обмотка, яка розміщена мотка, яка розміщена на одному стрижні магнітопна одному стрижні магнітопроводу, з'єднана посліроводу, з'єднана послідовно однойменними довно однойменними виводами з однією додатковиводами з однією додатковою обмоткою, розмівою обмоткою, розміщеною на іншому стрижні щеною на іншому стрижні магнітопроводу, магнітопроводу, у кожній групі обмоток пари обмоток з'єднані між у кожній групі обмоток пари обмоток з'єднані між собою однойменними та/або різнойменними вивособою однойменними та/або різнойменними виводами, вивід крайньої обмотки у першій групі приєдами, вивід крайньої обмотки приєднаний до нуднаний до нульової фази пристрою, яка з'єднана із льової фази пристрою, яка з'єднана із затискачем затискачами нульових фаз джерела, вивід крайнульової фази джерела, ньої обмотки у другій групі приєднаний до першого у кожній схемі однієї фази пристрою затискач лівиводу ключа, другий вивід якого приєднаний до нійної фази джерела приєднаний до вхідного проспільної точки ключів другої групи, міжного виводу, який приєднаний до спільної точки у кожній схемі однієї фази пристрою затискач ліз'єднання других виводів ключів, кожен перший нійної фази джерела приєднаний до вхідного провивід кожного ключа приєднаний по одному до міжного виводу, який приєднаний до виводу однієї одного виводу однієї з основних обмоток, з обмоток другої групи, вивід кожної обмотки друу кожній схемі однієї фази пристрою основна та гої групи приєднаний по одному до одного першододаткова допоміжні обмотки з'єднані між собою го виводу ключа другої групи, кожен другий вивід послідовно однойменними виводами, ключа другої групи приєднаний до спільної точки послідовні з'єднання допоміжних обмоток між соз'єднання других виводів ключів другої групи, бою з'єднані у зірку за схемою зиґзаґ або у кожній схемі однієї фази пристрою спільна точка подібною схемою, спільна точка зиґзаґу або з'єднання других виводів ключів другої групи приєподібної схеми приєднана до затискача нульової днана до спільної точки з'єднання других виводів фази приймача, а виводи лінійних фаз зиґзаґу або ключів першої групи, перший вивід кожного ключа -подібної схеми приєднані до вихідних проміжних 11 89833 12 виводів, які приєднані до затискачів лінійних фаз 12. Пристрій за пп. 8-10, який відрізняється тим, приймача, що у кожній фазі пристрою затискач лінійних фаз а блок керування приєднаний до затискачів лінійджерела приєднаний до вихідного проміжного виних фаз джерела та до керуючого виводу кожного воду, а вхідний проміжний вивід приєднаний до ключа. затискача лінійної фази приймача, середня точка 11. Пристрій за пп. 1-7, який відрізняється тим, допоміжних обмоток, з'єднаних у зірку за схемою що у кожній фазі пристрою затискач лінійних фаз зиґзаґ або -подібною схемою, приєднана до затиджерела приєднаний до вихідного проміжного вискача нульової фази джерела, а вивід крайніх обводу, а вхідний проміжний вивід приєднаний до моток першої групи приєднаний до нульової фази затискача лінійної фази приймача. приймача. Пристрій для стабілізації або регулювання напруг трифазного приймача відноситься до електроенергетики та електротехніки і може бути використаний: або для зміни рівню трифазних напруг відповідно до вимог електротехнології приймача, або ж для стабілізації напруг приймача у межах, які встановлені: Міждержавним стандартом ГОСТ 13109-97, а для імпортного устаткування - EN 50160-94. Відомий пристрій для стабілізації або регулювання напруг трифазного приймача [1-18], який виконано на основі трансформатора або автотрансформатора, має у кожній фазі гальванічно зв'язані обмотки, споряджені проміжними виводами. Комутація виводів здійснюється з допомогою ключів, які можуть мати ручне, релейне, контакторне, транзисторне або тиристорне виконання. У кожній фазі ключ приєднаний одним виводом до виводу обмотки, а другий його вивід приєднаний або до вхідного проміжного виводу пристрою [2, 7, 9, 11, 13, 14] або до вихідного проміжного виводу пристрою [1-7, 10-12, 14-18]. У пристроях [2, 7, 11, 14] використовують дві групи ключів, одна з цих груп ключів другими виводами приєднана до вхідного проміжного виводу пристрою, а друга група ключів другими виводами приєднана до вихідного виводу пристрою. Недолік пристрою: у пристрої відсутні міжфазні електромагнітні зв'язки, тому пристрій не перехоплює струми нульової послідовності, не зменшує втрати у джерелі та не покращує якість електричної енергії джерела та приймача. Крім того, пристрій має зайву кількість ключів. Відомий пристрій для стабілізації або регулювання напруг трифазного приймача [1, 19-21], який виконано на основі двох трансформаторів, або автотрансформатора і трансформатора. Пристрій має у кожній фазі гальванічно розв'язані обмотки, споряджені проміжними виводами. Ключі ввімкнені між виводами двох груп гальванічно розв'язаних обмоток, або між виводами гальванічно зв'язаної та гальванічно розв'язаної груп обмоток відповідно. Недолік пристрою: пристрій не покращує якість електричної енергії джерела та приймача та не зменшує втрати енергії у джерелі та приймачі. Крім того, пристрій має зайву масу електротехнічної сталі та міді і підвищену кількість ключів. Відомий пристрій для стабілізації або регулювання напруг трифазного приймача [10, 22, 23], який виконано на основі одного трансформатора, який має не менше двох гальванічно розв'язаних обмоток, одна з яких споряджена проміжними виводами. Пристрої містять дві групи ключів. Перша група ключів складається з двох ключів, або одного перемикача, які змінюють фазу напруги гальванічно розв'язаної обмотки на 180°, тобто здійснюють реверс фази. Недолік пристрою: пристрій не зменшує втрати енергії у джерелі та не покращує якість енергії джерела та приймача. Крім того, пристрій має підвищену кількість ключів. Відомий пристрій для стабілізації або регулювання напруг трифазного приймача [2, 24-28], який виконано на основі одного трансформатора або автотрансформатора, який має або надлишкову кількість гальванічно зв'язаних або розв'язаних обмоток, або надмірну кількість ключів. Пристрій містить не менше двох груп ключів, кожна з яких може містити до дев'яти ключів. Особливість схеми кожної фази полягає у тому, що одночасно у ввімкненому стані знаходиться двоє або більше ключів. У пристрої [28] у схемі фазного кола одна з обмоток із проміжними виводами розміщена на іншому стрижні магнітопроводу ніж три інші обмотки і використовується чотири обмотки з чотирма послідовно ввімкненими ключами для регулювання величини та фазного кута вихідної напруги з метою узгодження режимів двох енергосистем. Недолік пристрою: пристрій не зменшує втрати енергії у джерелі та не покращує якість електричної енергії джерела та приймача. Крім того, пристрій має зайву кількість ключів, особливо у випадку, якщо пристрій містить меншу кількість гальванічно розв'язаних обмоток. Відомий пристрій для стабілізації або регулювання напруг трифазного приймача [27] - прототип, який виконано на основі одного трифазного трансформатора. Пристрій містить затискачі для приєднання лінійних та нульової фаз джерела, наприклад, трифазної розподільчої мережі, затискачі для приєднання лінійних та нульової фаз приймача, вхідні та вихідні проміжні виводи пристрою, тристрижневий магнітопровід, на кожному стрижні якого розміщені основні гальванічно розв'язані обмотки, комутуючі ключі та блок керування, при цьому обмотки, які розміщені на кожному стрижні магнітопроводу, поділені на групи, у межах кожної групи обмотки зв'язані між собою гальванічно, ключі у кожній фазі пристрою розподілені на групи, перший вивід одного ключа однієї групи приєднаний по одному до одного виводу обмотки цієї групи, а другі виводи ключів цієї групи з'єднані між собою у спільній точці ключів групи. Недолік прототипу - втрати електричної енергії в ключах та живильному трансформаторі за наявності в приймачі струмів вищих гармонік та неси 13 89833 14 метрії струмів основної гармоніки, зниження якості точки з'єднання других виводів ключів першої груелектричної енергії у споживача та постачальника. пи, перші виводи ключів першої групи приєднані по У зв'язку з цим була поставлена задача - покодному до одного виводу основної обмотки першої ращити якість електричної енергії приймача та групи, джерела, зменшити втрати енергії у джерелі та у кожній схемі однієї фази пристрою вивід одключах пристрою. нієї з обмоток першої групи приєднаний до вихідПоставлена задача вирішена шляхом перехоного проміжного виводу, який приєднаний до затиплення струмів основної та вищих гармонік нульоскача лінійної фази приймача, вої послідовності та зменшення кількості ключів, а а блок керування приєднаний до затискачів саме тим, що: фаз джерела та до керуючого виводу кожного У пристрої, який містить затискачі для приєдключа. нання лінійних та нульової фаз джерела, наприЗа другим незалежним пунктом формули виклад, трифазної розподільчої мережі, затискачі находу для приєднання лінійних та нульової фаз приймапристрій містить три групи основних гальваніча, вхідні та вихідні проміжні виводи пристрою, чно розв'язаних обмоток на кожному стрижні та тристрижневий магнітопровід, на кожному стрижні три групи ключів у кожній схемі фази, якого розміщені основні гальванічно розв'язані до пристрою додано додаткові обмотки, кільобмотки, комутуючі ключі та блок керування, при кість яких дорівнює кількості основних обмоток, цьому обмотки, які розміщені на кожному стрижні до кожної однієї основної обмотки кожної групи магнітопроводу, поділені на групи, у межах кожної приєднана одна рівна їй по кількості витків додатгрупи обмотки зв'язані між собою гальванічно, кова обмотка, при цьому кожна одна основна обключі у кожній фазі пристрою розподілені на групи, мотка, яка розміщена на одному стрижні магнітопперший вивід одного ключа однієї групи приєднароводу, з'єднана послідовно однойменними ний по одному до одного виводу обмотки цієї грувиводами з однією додатковою обмоткою, розміпи, а другі виводи ключів цієї групи з'єднані між щеною на іншому стрижні магнітопроводу, собою у спільній точці ключів групи, у кожній групі обмоток пари обмоток з'єднані за першим незалежним пунктом формули виміж собою однойменними та/або різнойменними находу виводами, вивід крайньої обмотки у першій групі пристрій містить три групи основних гальваніприєднаний до нульової фази пристрою, яка з'єдчно розв'язаних обмоток на кожному стрижні та нана із затискачами нульових фаз джерела та три групи ключів у кожній схемі фази, приймача, вивід крайньої обмотки у другій групі до пристрою додано додаткові обмотки, кільприєднаний до першого виводу ключа, другий викість яких дорівнює кількості основних обмоток, від якого приєднаний до спільної точки ключів друдо кожної однієї основної обмотки кожної групи гої групи, вивід крайньої обмотки у третій групі приєднана одна рівна їй по кількості витків додатприєднаний до першого виводу ключа, другий викова обмотка, при цьому кожна одна основна обвід якого приєднаний до спільної точки ключів тремотка, яка розміщена на одному стрижні магнітоптьої групи, роводу, з'єднана послідовно однойменними у кожній схемі однієї фази пристрою затискач виводами з однією додатковою обмоткою, розмілінійної фази джерела приєднаний до вхідного щеною на іншому стрижні магнітопроводу, проміжного виводу, який приєднаний до виводу у кожній групі обмоток пари обмоток з'єднані однієї з обмоток третьої групи, кожен вивід обмоміж собою однойменними та/або різнойменними ток третьої групи приєднаний по одному до одного виводами, вивід крайньої обмотки у першій групі першого виводу ключа третьої групи, кожен другий приєднаний до нульової фази пристрою, яка з'єдвивід ключів третьої групи приєднаний до спільної нана із затискачами нульових фаз джерела та точки з'єднання других виводів ключів третьої груприймача, вивід крайньої обмотки у другій групі пи, приєднаний до першого виводу ключа, другий виу кожній схемі однієї фази пристрою спільна від якого приєднаний до спільної точки ключів друточка з'єднання других виводів ключів третьої гругої групи, вивід крайньої обмотки у третій групі пи приєднана до виводу однієї з обмоток другої приєднаний до першого виводу ключа, другий вигрупи, кожен вивід обмоток другої групи приєднавід якого приєднаний до спільної точки ключів трений по одному до одного першого виводу одного тьої групи, ключа другої групи, кожен другий вивід ключів друу кожній схемі однієї фази пристрою затискач гої групи приєднаний до спільної точки з'єднання лінійної фази джерела приєднаний до вхідного других виводів ключів другої групи, проміжного виводу, який приєднаний до спільної у кожній схемі однієї фази пристрою спільна точки з'єднання других виводів ключів третьої груточка з'єднання других виводів ключів другої групи пи, перші виводи ключів третьої групи приєднані приєднана до спільної точки з'єднання других випо одному до одного виводу обмотки третьої груводів ключів першої групи, кожен перший вивід пи, ключа першої групи приєднаний по одному до оду кожній схемі однієї фази пристрою вивід одного виводу обмотки першої групи, нієї з обмоток третьої групи приєднаний до спільу кожній схемі однієї фази пристрою вивід одної точки з'єднання других виводів ключів другої нієї з обмоток першої групи приєднаний до вихідгрупи, перші виводи ключів другої групи приєднані ного проміжного виводу пристрою, який з'єднаний по одному до одного виводу обмотки другої групи, із затискачем лінійної фази приймача, у кожній схемі однієї фази пристрою вивід однієї з обмоток другої групи приєднаний до спільної 15 89833 16 а блок керування приєднаний до затискачів роводу, з'єднана послідовно однойменними вивофаз джерела та до керуючого виводу кожного дами з однією додатковою обмоткою, розміщеною ключа. на іншому стрижні магнітопроводу, за третім незалежним пунктом формули винау кожній групі обмоток пари обмоток з'єднані ходу: між собою однойменними та/або різнойменними пристрій містить три групи основних гальванівиводами, вивід крайньої обмотки у першій групі чно розв'язаних обмоток на кожному стрижні та приєднаний до нульової фази пристрою, яка з'єдтри групи ключів у кожній схемі фази, нана із затискачами нульових фаз джерела та до пристрою додано додаткові обмотки, кільприймача, вивід крайньої обмотки у другій групі кість яких дорівнює кількості основних обмоток, приєднаний до першого виводу ключа, другий видо кожної однієї основної обмотки кожної групи від якого приєднаний до спільної точки ключів друприєднана одна рівна їй по кількості витків додатгої групи, вивід крайньої обмотки у третій групі кова обмотка, при цьому кожна одна основна обприєднаний до першого виводу ключа, другий вимотка, яка розміщена на одному стрижні магнітопвід якого приєднаний до спільної точки ключів трероводу, з'єднана послідовно однойменними тьої групи, виводами з однією додатковою обмоткою, розміу кожній схемі однієї фази пристрою затискач щеною на іншому стрижні магнітопроводу, лінійної фази джерела приєднаний до вхідного у кожній групі обмоток пари обмоток з'єднані проміжного виводу, який приєднаний до виводу між собою однойменними та/або різнойменними однієї з обмоток третьої групи, кожен вивід обмовиводами, вивід крайньої обмотки у першій групі ток третьої групи приєднаний по одному до одного приєднаний до нульової фази пристрою, яка з'єдпершого виводу ключа третьої групи, кожен другий нана із затискачами нульових фаз джерела та вивід ключа третьої групи приєднаний до спільної приймача, вивід крайньої обмотки у другій групі точки з'єднання других виводів ключів третьої груприєднаний до першого виводу ключа, другий випи, від якого приєднаний до спільної точки ключів друу кожній схемі однієї фази пристрою спільна гої групи, вивід крайньої обмотки у третій групі точка з'єднання других виводів ключів третьої груприєднаний до першого виводу ключа, другий випи приєднана до спільної точки з'єднання других від якого приєднаний до спільної точки ключів тревиводів ключів другої групи, при чому перший витьої групи, від ключа другої групи приєднаний по одному до у кожній схемі однієї фази пристрою затискач одного виводу обмотки другої групи, лінійної фази джерела приєднаний до вхідного у кожній схемі однієї фази пристрою вивід одпроміжного виводу, який приєднаний до спільної нієї з обмоток другої групи приєднаний до спільної точки з'єднання других виводів ключів третьої груточки з'єднання других виводів ключів першої групи, перші виводи ключів третьої групи приєднані пи, а перший вивід кожного ключа першої групи по одному до одного виводу обмотки третьої груприєднаний по одному до одного виводу обмотки пи, першої групи, у кожній схемі однієї фази пристрою вивід оду кожній схемі однієї фази пристрою вивід однієї з обмоток третьої групи приєднаний до виводу нієї з обмоток першої групи приєднаний до вихідоднієї з обмоток другої групи, кожен вивід обмотки ного проміжного виводу, який з'єднаний із затискадругої групи приєднаний по одному до одного чем лінійної фази приймача, першого виводу ключа другої групи, а другі виводи а блок керування приєднаний до затискачів ключів другої групи приєднані до спільної точки фаз джерела та до керуючого виводу кожного з'єднання других виводів ключів другої групи, ключа. спільна точка з'єднання других виводів ключів за п'ятим незалежним пунктом формули винадругої групи приєднана до спільної точки з'єднання ходу других виводів ключів першої групи, кожен перший пристрій містить дві групи основних гальванічвивід кожного ключа першої групи приєднаний по но розв'язаних обмоток на кожному стрижні та дві одному до одного виводу обмоток першої групи, групи ключів у кожній схемі фази, у кожній схемі однієї фази пристрою вивід оддо пристрою додано додаткові обмотки, кільнієї з обмоток першої групи приєднаний до вихідкість яких дорівнює кількості основних обмоток, ного проміжного виводу, який з'єднаний із затискадо кожної однієї основної обмотки кожної групи чем лінійної фази приймача, приєднана одна рівна їй по кількості витків додата блок керування приєднаний до затискачів кова обмотка, при цьому кожна одна основна обфаз джерела та до керуючого виводу кожного мотка, яка розміщена на одному стрижні магнітопключа. роводу, з'єднана послідовно однойменними за четвертим незалежним пунктом формули виводами з однією додатковою обмоткою, розмівинаходу щеною на іншому стрижні магнітопроводу, пристрій містить три групи основних гальваніу кожній групі обмоток пари обмоток з'єднані чно розв'язаних обмоток на кожному стрижні та між собою однойменними та/або різнойменними три групи ключів у кожній схемі фази, виводами, вивід крайньої обмотки у першій групі до пристрою додано додаткові обмотки, кільприєднаний до нульової фази пристрою, яка з'єдкість яких дорівнює кількості основних обмоток, нана із затискачами нульових фаз джерела та до кожної однієї основної обмотки кожної групи приймача, вивід крайньої обмотки у другій групі приєднана одна рівна їй по кількості витків додатприєднаний до першого виводу ключа, другий викова обмотка, при цьому кожна одна основна обвід якого приєднаний до спільної точки ключів друмотка, яка розміщена на одному стрижні магнітопгої групи, 17 89833 18 у кожній схемі однієї фази пристрою затискач за сьомим незалежним пунктом формули вилінійної фази джерела приєднаний до вхідного находу проміжного виводу, який приєднаний до спільної пристрій містить одну групу основних гальваточки з'єднання других виводів ключів другої грунічно розв'язаних обмоток на кожному стрижні та пи, перший вивід кожного ключа другої групи приодну групу ключів у кожній схемі фази, єднаний по одному до одного виводу обмотки друдо пристрою додано додаткові обмотки, кільгої групи, кість яких дорівнює кількості основних обмоток, у кожній схемі однієї фази пристрою вивід оддо кожної однієї основної обмотки приєднана нієї з обмоток другої групи приєднаний до спільної одна рівна їй по кількості витків додаткова обмотточки з'єднання других виводів ключів першої грука, при цьому кожна одна основна обмотка, яка пи, перший вивід кожного ключа першої групи прирозміщена на одному стрижні магнітопроводу, єднаний по одному до одного виводу обмотки з'єднана послідовно однойменними виводами з першої групи, однією додатковою обмоткою, розміщеною на іну кожній схемі однієї фази пристрою вивід одшому стрижні магнітопроводу, нієї з обмоток першої групи приєднаний до вихіду групі обмоток пари обмоток з'єднані між соного проміжного виводу, який з'єднаний із затискабою однойменними та/або різнойменними вивочем лінійної фази приймача, дами, вивід крайньої обмотки у першій групі приєа блок керування приєднаний до затискачів днаний до нульової фази пристрою, яка з'єднана із фаз джерела та до керуючого виводу кожного затискачами нульових фаз джерела та приймача, ключа. у кожній схемі однієї фази пристрою затискач за шостим незалежним пунктом формули вилінійної фази джерела приєднаний до вхідного находу проміжного виводу, який приєднаний до спільної пристрій містить дві групи основних гальванічточки з'єднання других виводів ключів, кожен перно розв'язаних обмоток на кожному стрижні та дві ший вивід ключа приєднаний по одному до одного групи ключів у кожній схемі фази, виводу однієї з обмоток, до пристрою додано додаткові обмотки, кільу кожній схемі однієї фази пристрою вивід одкість яких дорівнює кількості основних обмоток, нієї з обмоток приєднаний до вихідного проміжного до кожної однієї основної обмотки кожної групи виводу, який приєднаний до затискача лінійної приєднана одна рівна їй по кількості витків додатфази приймача, кова обмотка, при цьому кожна одна основна оба блок керування приєднаний до затискачів мотка, яка розміщена на одному стрижні магнітопфаз джерела та до керуючого виводу кожного роводу, з'єднана послідовно однойменними ключа. виводами з однією додатковою обмоткою, розміЗа восьмим незалежним пунктом формули вищеною на іншому стрижні магнітопроводу, находу у кожній групі обмоток пари обмоток з'єднані пристрій містить дві групи основних гальванічміж собою однойменними та/або різнойменними но розв'язаних обмоток на кожному стрижні та дві виводами, вивід крайньої обмотки у першій групі групи ключів у кожній схемі фази, приєднаний до нульової фази пристрою, яка з'єддо пристрою додано додаткові обмотки, кільнана із затискачами нульових фаз джерела та кість яких дорівнює кількості основних обмоток, а приймача, вивід крайньої обмотки у другій групі також додано одну основну допоміжну та одну приєднаний до першого виводу ключа, другий видодаткову допоміжну обмотки на кожному стрижні від якого приєднаний до спільної точки ключів друмагнітопроводу, гої групи, у кожній групі обмоток пара обмоток, яка склау кожній схемі однієї фази пристрою затискач дається з основної та додаткової обмоток, з'єдналінійної фази джерела приєднаний до вхідного на послідовно однойменними виводами, а основна проміжного виводу, який приєднаний до виводу та додаткова обмотки розміщені на різних стрижоднієї з обмоток другої групи, вивід кожної обмотки нях магнітопроводу, другої групи приєднаний по одному до одного у кожній групі обмоток пари обмоток з'єднані першого виводу ключа другої групи, кожен другий між собою однойменними та/або різнойменними вивід ключа другої групи приєднаний до спільної виводами, вивід крайньої обмотки у першій групі точки з'єднання других виводів ключів другої груприєднаний до нульової фази пристрою, яка з'єдпи, нана із затискачем нульової фази джерела, вивід у кожній схемі однієї фази пристрою спільна крайньої обмотки у другій групі приєднаний до точка з'єднання других виводів ключів другої групи першого виводу ключа, другий вивід якого приєдприєднана до спільної точки з'єднання других винаний до спільної точки ключів другої групи, водів ключів першої групи, кожен перший вивід у кожній схемі однієї фази пристрою затискач ключа першої групи приєднаний по одному до одлінійної фази джерела приєднаний до вхідного ного виводу обмотки першої групи, проміжного виводу, який приєднаний до спільної у кожній схемі однієї фази пристрою вивід одточки з'єднання других виводів ключів другої грунієї з обмоток першої групи приєднаний до вихідпи, перший вивід кожного ключа другої групи приного проміжного виводу, який з'єднаний із затискаєднаний по одному до одного виводу обмотки дручем лінійної фази приймача, гої групи, а блок керування приєднаний до затискачів у кожній схемі однієї фази пристрою вивід одфаз джерела та до керуючого виводу кожного нієї з обмоток другої групи приєднаний до спільної ключа. точки з'єднання других виводів ключів першої групи, перший вивід кожного ключа першої групи при 19 89833 20 єднаний по одному до одного виводу обмотки а блок керування приєднаний до затискачів першої групи, фаз джерела та до керуючого виводу кожного у кожній схемі однієї фази пристрою основна ключа. та додаткова допоміжні обмотки з'єднані між соЗа десятим незалежним пунктом формули вибою послідовно однойменними виводами, находу послідовні з'єднання допоміжних обмоток між пристрій містить одну групу основних гальванічно розв'язаних обмоток на кожному стрижні та собою з'єднані за схемою зиґзаґ або -подібною одну групу ключів у кожній схемі фази, схемою, спільна точка зиґзаґу або -подібної схедо пристрою додано додаткові обмотки, кільми приєднана до затискача нульової фази прийкість яких дорівнює кількості основних обмоток, а мача, а виводи лінійних фаз зиґзаґу або -подібної також додано основну допоміжну та додаткову схеми приєднані до вихідних проміжних виводів, допоміжну обмотки на кожному стрижні магнітопякі приєднані до затискачів лінійних фаз приймача, роводу, а блок керування приєднаний до затискачів до кожної однієї основної обмотки приєднана фаз джерела та до керуючого виводу кожного одна рівна їй по кількості витків додаткова обмотключа. ка, при цьому кожна одна основна обмотка, яка За дев'ятим незалежним пунктом формули вирозміщена на одному стрижні магнітопроводу, находу з'єднана послідовно однойменними виводами з пристрій містить дві групи основних гальванічоднією додатковою обмоткою, розміщеною на інно розв'язаних обмоток на кожному стрижні та дві шому стрижні магнітопроводу, групи ключів у кожній схемі фази, у кожній групі обмоток пари обмоток з'єднані до пристрою додано додаткові обмотки, кільміж собою однойменними та/або різнойменними кість яких дорівнює кількості основних обмоток, а виводами, вивід крайньої обмотки приєднаний до також одну основну допоміжну та одну додаткову нульової фази пристрою, яка з'єднана із затискадопоміжну обмотки, на кожному стрижні магнітопчем нульової фази джерела, роводу, у кожній схемі однієї фази пристрою затискач у кожній групі до кожної однієї основної обмотлінійної фази джерела приєднаний до вхідного ки приєднана одна рівна їй по кількості витків допроміжного виводу, який приєднаний до спільної даткова обмотка, при цьому кожна одна основна точки з'єднання других виводів ключів, кожен перобмотка, яка розміщена на одному стрижні магніший вивід кожного ключа приєднаний по одному топроводу, з'єднана послідовно однойменними до одного виводу однієї з основних обмоток, виводами з однією додатковою обмоткою, розміу кожній схемі однієї фази пристрою основна щеною на іншому стрижні магнітопроводу, та додаткова допоміжні обмотки з'єднані між соу кожній групі обмоток пари обмоток з'єднані бою послідовно однойменними виводами, між собою однойменними та/або різнойменними послідовні з'єднання допоміжних обмоток між виводами, вивід крайньої обмотки у першій групі собою з'єднані за схемою зиґзаґ або -подібною приєднаний до нульової фази пристрою, яка з'єдсхемою, спільна точка зиґзаґу або -подібної схенана із затискачами нульових фаз джерела, вивід ми приєднана до затискача нульової фази прийкрайньої обмотки у другій групі приєднаний до мача, а виводи лінійних фаз зиґзаґу або -подібної першого виводу ключа, другий вивід якого приєднаний до спільної точки ключів другої групи, схеми приєднані до вихідних проміжних виводів, у кожній схемі однієї фази пристрою затискач які приєднані до затискачів лінійних фаз приймача, лінійної фази джерела приєднаний до вхідного а блок керування приєднаний до затискачів ліпроміжного виводу, який приєднаний до виводу нійних фаз джерела та до керуючого виводу кожоднієї з обмоток другої групи, вивід кожної обмотки ного ключа. другої групи приєднаний по одному до одного У кожній фазі пристрою затискач лінійних фаз першого виводу ключа другої групи, кожен другий джерела приєднаний до вихідного проміжного вививід ключа другої групи приєднаний до спільної воду, а вхідний проміжний вивід приєднаний до точки з'єднання других виводів ключів другої грузатискача лінійної фази приймача. пи, У кожній фазі пристрою затискач лінійних фаз у кожній схемі однієї фази пристрою спільна джерела приєднаний до вихідного проміжного виточка з'єднання других виводів ключів другої групи воду, а вхідний проміжний вивід приєднаний до приєднана до спільної точки з'єднання других визатискача лінійної фази приймача, середня точка водів ключів першої групи, перший вивід кожного допоміжних обмоток, з'єднаних за схемою зиґзаґ ключа першої групи приєднаний по одному до одабо -подібної схеми, приєднана до затискача нуного виводу обмотки першої групи, льової фази джерела, а вивід крайніх обмоток у кожній схемі однієї фази пристрою основна першої групи приєднаний до нульової фази прийта додаткова допоміжні обмотки з'єднані між сомача. бою послідовно однойменними виводами, Розглянемо графічні матеріали. послідовні з'єднання допоміжних обмоток між На Фіг.1 подана принципова схема пристрою з собою з'єднані за схемою зиґзаґ або -подібною трьома групами обмоток та ключів за першим пунктом формули винаходу. схемою, спільна точка зиґзаґу або -подібної схеНа Фіг.2 показана блок-схема пристрою з ми приєднана до затискача нульової фази прийтрьома групами обмоток та ключів за другим пункмача, а виводи лінійних фаз зиґзаґу або -подібної том формули винаходу. схеми приєднані до вихідних проміжних виводів, які приєднані до затискачів лінійних фаз приймача, 21 89833 22 На Фіг.3 приведена блок-схема пристрою з 157, 159, 161, 163 - основні обмотки схеми кола трьома групами обмоток та ключів за третім пункфази А; 152, 154, 156, 158, 160, 162, 164 - додаттом формули винаходу. кові обмотки схеми кола фази А; 165-173 - ключі На Фіг.4 представлена блок-схема пристрою з схеми кола фази А; решта позначень співпадає із трьома групами обмоток та ключів за четвертим позначеннями Фіг.1. пунктом формули винаходу. На Фіг.5 позначено: 176, 193, 194 - схеми елеНа Фіг.5 подана блок-схема пристрою з двома ктричних кіл фаз А, В, С відповідно; 177-182 - клюгрупами обмоток та ключів за п'ятим пунктом фочі схеми кола фази А; 183, 185, 187, 189, 191 - осрмули винаходу. новні обмотки схеми кола фази А; 184, 186, 188, На Фіг.6 показана блок-схема пристрою з дво190, 192 - додаткові обмотки схеми кола фази А; ма групами обмоток та ключів за шостим пунктом решта позначень співпадає із позначеннями Фіг.1. формули винаходу. На Фіг.6 позначено: 195, 212, 213 - схеми елеНа Фіг.7 наведена блок-схема пристрою з одктричних кіл фаз А, В, С відповідно; 196-201 - клюнією групою обмоток та ключів за сьомим пунктом чі схеми кола фази А; 202, 204, 206, 208, 210 - осформули винаходу. новні обмотки схеми кола фази А; 203, 205, 207, На Фіг.8 подана блок-схема пристрою з галь209, 211 - додаткові обмотки схеми кола фази А; ванічною розв'язкою джерела та приймача із дворешта позначень співпадає із позначеннями Фіг.1. ма групами обмоток та ключів за восьмим пунктом На Фіг.7 позначено: 214, 224, 225 - схеми елеформули винаходу. ктричних кіл фаз А, В, С відповідно; 215-217 - клюНа Фіг.9 подана блок-схема пристрою з гальчі схеми кола фази А; 218, 220, 222 - основні обванічною розв'язкою джерела та приймача із двомотки схеми кола фази А; 219, 221, 223 - додаткові ма групами обмоток та ключів за дев'ятим пунктом обмотки схеми кола фази А; решта позначень формули винаходу. співпадає із позначеннями Фіг.1. На Фіг.10 показана блок-схема пристрою з гаНа Фіг.8 позначено: 226, 245, 246 - схеми елельванічною розв'язкою джерела та приймача із ктричних кіл фаз А, В, С відповідно; 227-232 - клюоднією групою обмоток та ключів за десятим пункчі схеми кола фази А; 233, 235, 237, 239, 241 - остом формули винаходу. новні обмотки схеми кола фази А; 234, 236, 238, На Фіг.11 наведена блок-схема варіанту при240, 242 - додаткові обмотки схеми кола фази А; строю з глухим приєднанням обмоток першої гру243 та 244 - основна та додаткова допоміжні обпи до затискачів джерела. мотки; решта позначень співпадає із позначенняНа Фіг.1 позначено: А1, В1, С1, 0 та А2, В2, ми Фіг.1. С2, 0 - затискачі лінійних фаз джерела та приймаНа Фіг.9 позначено: 247, 266, 267 - схеми елеча відповідно; 1, 2, 3 та 85, 86, 67 - вхідні та вихідні ктричних кіл фаз А, В, С відповідно; 248-253 - клюпроміжні виводи пристрою; 4 - блок керування; 5 чі схеми кола фази А; 254, 256, 258, 260, 262,- оскабель зв'язку блоку керування із затискачами новні обмотки схеми кола фази А; 255, 257, 259, джерела; 6 - кабель зв'язку з керуючими виводами 261, 263 - додаткові обмотки схеми кола фази А; ключів; 7-15, 33-41, 59-67 - ключі; 16, 21, 26 -третя, 264 та 265 - основна та додаткова допоміжні обдруга та перша групи обмоток кола фази А відпомотки; решта позначень співпадає із позначеннявідно; 42, 47, 52 - третя, друга та перша групи обми Фіг.1. моток фази В відповідно; 68, 73, 78 - третя, друга На Фіг.10 позначено: 268, 280, 281 - схеми та перша групи обмоток фази С відповідно; 17, 19, електричних кіл фаз А, В, С відповідно; 269-271 22, 24, 27, 29, 31 - основні обмотки фази А; 18, 20, ключі схеми кола фази А; 272, 274, 276 - основні 23, 25, 28, 30, 32 - додаткові обмотки фази А; 43, обмотки схеми кола фази А; 273, 275, 277 - додат45, 48, 50, 53, 55, 57 - основні обмотки фази В; 44, кові обмотки схеми кола фази А; 278 та 279 - ос46, 49, 51, 54, 56, 58 - додаткові обмотки фази В; новна та додаткова допоміжні обмотки; решта по69, 71, 74, 76, 79, 81, 83 - основні обмотки фази С; значень співпадає із позначеннями Фіг.1. 70, 72, 75, 77, 80, 82, 84 - додаткові обмотки фази На Фіг.11 позначено: 282, 299, 300 - схеми С; ● - позначення початкового виводу обмотки; 88, електричних кіл фаз А, В, С відповідно; 283-288 89, 90 - схеми електричних кіл у фазах А, В, С ключі схеми кола фази А; 289, 291, 293, 295, 297 пристрою відповідно. основні обмотки схеми кола фази А; 290, 292, 294, На Фіг.2 позначено: 91, 117, 118 - схеми елек296, 298 - додаткові обмотки схеми кола фази А; тричних кіл фаз А, В, С відповідно; 92, 94, 96, 98, решта позначень співпадає із позначеннями Фіг.1. 100, 102, 104 - основні обмотки схеми кола фази Склад, будова, робота і ефективність приА; 93, 95, 97, 99, 101, 103, 105 - додаткові обмотки строю за першим незалежним пунктом формули схеми кола фази А; 108-116 - ключі схеми кола групи винаходів. Пристрій містить: затискачі лінійфази А; решта позначень співпадає із позначенних та нульової фаз джерела А1, В1, С1, 0 (Фіг.1); нями Фіг.1. затискачі лінійних та нульової фаз приймача А2, На Фіг.3 позначено: 121, 145, 146 - схеми елеВ2, С2, 0; вхідні 1-3 та вихідні 85-87 проміжні виктричних кіл фаз А, В, С відповідно; 122, 124, 126, води; тристрижневий магнітопровід, обмотки, клю128, 130, 132, 134 - основні обмотки схеми кола чі та блок керування 4. На кожному стрижні магніфази А; 123, 125, 127, 129, 131, 133, 135 - додаттопроводу розміщені основні та додаткові кові обмотки схеми кола фази А; 136-144 - ключі обмотки. Блок керування 4 з допомогою кабелів схеми кола фази А; решта позначень співпадає із зв'язку 5 та 6 з'єднаний із затискачами джерела та позначеннями Фіг.1. керуючими виводами ключів відповідно. Кожна На Фіг.4 позначено: 150, 174, 175 - схеми елеосновна та кожна додаткова обмотки мають однактричних кіл фаз А, В, С відповідно; 151, 153, 155, кову кількість витків і з'єднані між собою одной 23 89833 24 менними, наприклад, кінцевими виводами. На затискачами нульових фаз джерела та приймача. першому стрижні магнітопроводу розміщені основВивід крайньої обмотки 25 у другій групі приєднані обмотки 17,19, 22, 24, 27, 29, 31 та додаткові ний до першого виводу ключа, другий вивід якого обмотки 44, 46, 49, 51, 54, 56, 58. На другому приєднаний до спільної точки ключів другої групи. стрижні магнітопроводу розміщені основні обмотки Вивід крайньої обмотки 20 у третій групі приєдна43, 45, 48, 50, 53, 55, 57 та додаткові обмотки 70, ний до першого виводу ключа, другий вивід якого 72, 75, 77, 80, 82, 84. На третьому стрижні магнітоприєднаний до спільної точки ключів третьої групи. проводу розміщені основні обмотки 69, 71, 74, 76, До кожного виводу основної обмотки, напри79, 81, 83 та додаткові обмотки 18, 20, 23, 25, 28, клад, 17 приєднаний перший вивід ключа 7, другий 30, 32. Розміщення обмоток на різних стрижнях вивід якого приєднаний до спільної точки ключів, показане методом зміщення зображень обмоток наприклад, 7, 8 та 9. по горизонталі. Так, зображення обмотки 18, розУ кожній схемі однієї фази пристрою кожен заміщеної на третьому стрижні, зсунуте по горизонтискач лінійної фази джерела, наприклад, А1 приталі вправо відносно зображення основної обмотєднаний до вхідного проміжного виводу, наприки 17, розміщеної на першому стрижні. клад, 1, який приєднаний до спільної точки Обмотки, розміщені на одному стрижні, подіз'єднання других виводів ключів третьої групи, лені на групи (Фіг.1). До першої групи обмоток 26 у наприклад, 7-9, а перші виводи цих ключів приєдсхемі кола фази А входять основні обмотки 27, 29, нані по одному до одного виводу обмотки третьої 31, розміщені на першому стрижні, та додаткові групи 17-20. обмотки 28, 30, 32, розміщені на третьому стрижні. У кожній схемі однієї фази пристрою один із До другої групи обмоток 21 у схемі кола фази А виводів обмоток, наприклад, 18 третьої групи привходять основні обмотки 22 та 24, розміщені на єднаний до спільної точки з'єднання других вивопершому стрижні, та додаткові обмотки 23 та 25, дів ключів другої групи, наприклад, 10-12, перший розміщені на третьому стрижні. До третьої групи вивід яких приєднаний по одному до одного вивообмоток 16 у схемі кола фази А входять основні ду обмоток другої групи 21. обмотки 17 та 19, розміщені на першому стрижні, У кожній схемі однієї фази пристрою один вита додаткові обмотки 18 та 20, розміщені на тревід обмотки другої групи, наприклад, 23 приєднатьому стрижні (Фіг.1). ний до спільної точки з'єднання других виводів До першої групи обмоток 52 у схемі кола фази ключів першої групи 26, перші виводи цих ключів В входять основні обмотки 53, 55, 57, розміщені на приєднані по одному до одного виводу обмотки другому стрижні, та додаткові обмотки 54, 56, 58, першої групи 27-31. розміщені на першому стрижні. До другої групи У кожній схемі однієї фази пристрою вивід одобмоток 47 у схемі кола фази В входять основні нієї з обмоток, наприклад, 27 першої групи приєдобмотки 48 та 50, розміщені на другому стрижні, та наний до вихідного проміжного виводу пристрою, додаткові обмотки 49 та 51, розміщені на першому наприклад, 85, який приєднаний до затискача лістрижні. До третьої групи обмоток 42 у схемі кола нійної фази приймача, наприклад, А2. фази В входять основні обмотки 43 та 45, розміБлок керування 4 приєднаний до затискачів щені на другому стрижні, та додаткові обмотки 44 лінійних фаз джерела А1, В1, С1 за допомогою та 46, розміщені на першому стрижні (Фіг.1). кабелю зв'язку 5, а за допомогою кабелю зв'язку 6 До першої групи обмоток 78 у схемі кола фази блок керування приєднаний до керуючих виводів С входять основні обмотки 79, 81, 83, розміщені на кожного ключа 7-15, 33-41, 59-67 схем електричтретьому стрижні, та додаткові обмотки 80, 82, 84, них кіл фаз А, В, С відповідно. розміщені на другому стрижні. До другої групи обРобота пристрою. Після приєднання пристрою моток 73 у схемі кола фази С входять основні обдля стабілізації або регулювання трифазної напрумотки 74 та 76, розміщені на третьому стрижні, та ги приймача до живильної мережі на нього подадодаткові обмотки 75 та 77, розміщені на другому ють напругу, як правило, за допомогою вимикача, стрижні. До третьої групи обмоток 68 у схемі кола ввімкненого між затискачами джерела та вхідним фази С входять основні обмотки 69 та 71, розміпроміжним виводом. Блок керування вимірює вещені на третьому стрижні, та додаткові обмотки 70 личину напруги прямої послідовності або середнє та 72, розміщені на другому стрижні. значення фазних напруг, порівнює виміряне з заКлючі у кожній схемі кола фази поділені на даним значенням напруги приймача і вибирає погрупи. У схемі кола фази А: до першої групи ключів рядкові номери ключів, необхідних для забезпевходять ключі 13-15; до другої групи ключів вхочення необхідної напруги приймача. Блок дять ключі 10-12; до третьої групи ключів входять керування подає сигнали на ввімкнення вибраних ключі 7-9. У схемі кола фази В: до першої групи ключів, наприклад, ключів: 8, 11, 14 - у фазі А; 34, ключів входять ключі 39-41; до другої групи ключів 37, 40-у фазі В; 60, 63, 66 - у фазі С. Вказані ключі входять ключі 36-38; до третьої групи ключів вховідкриваються і подають трансформовану напругу дять ключі 33-35. У схемі кола фази С: до першої необхідної величини на затискачі приймача А2, В2, групи ключів входять ключі 65-67; до другої групи С2. ключів входять ключі 62-64; до третьої групи клюВхідна напруга джерела, наприклад, трифазчів входять ключі 59-61 (Фіг.1). ної мережі змінюється по випадковому закону. У кожній групі обмоток пара обмоток, яка Тому при відхиленні вхідної напруги на задану складається з основної та додаткової обмоток, величину блок керування визначає нову комбіназ'єднана послідовно однойменними виводами. цію ключів, необхідних для підтримання напруги Вивід крайньої обмотки 32 у першій групі приєднаприймача у заданих межах. ний до нульової фази пристрою, яка з'єднана із 25 89833 26 Регулювання або стабілізація відбувається у приклад, трифазної розподільчої мережі дедалі трьох групах, кожна з яких утворена трьома групастають неоднаковими за величиною, а у спектрі ми обмоток та ключів. При перемиканні ключів фазних струмів крім основної гармоніки з'являютьтретьої групи змінюється, як правило, вихідна нася вищі гармоніки струмів. Ці вищі гармоніки струпруга пристрою з найменшим кроком рівнів. При му викликають дедалі більші втрати електричної перемиканні ключів першої та другої груп, як праенергії, зокрема, приводять до перегріву магнітопвило, відбувається перемикання ключів третьої роводу та баку, а також до загорання обмоток жигрупи, що забезпечує найбільшу кількість рівнів вильного трансформатора. Крім цього, несиметрія вихідної напруги. Для досягнення неперервності та вищі гармоніки напруг перевищують допустимі вихідної напруги при комутації ключів порядок пенорми стандартів і викликають збій у роботі електремикань такий: при подачі команди з блоку керуронної апаратури. вання 4 на збільшення рівню вихідної напруги споМета пристрою - зменшення втрат енергії у чатку відключається ключі у фазі А; після ключах пристрою та джерелі трифазних напруг, а знеструмлення фази А з боку джерела живлення також покращення якості електричної енергії спофази А2 приймача відбувається за рахунок параживача та постачальника. Ця мета досягається метричної генерації напруги у вихідному проміжтим, що до кожної основної обмотки додана доданому виводі пристрою 85, що забезпечує непереткова обмотка, кожна основна обмотка, яка розмірвне живлення приймача у міжкомутаційний щена на одному стрижні магнітопроводу, послідопроміжок часу. Після знеструмлення фази А блок вно з'єднана однойменними виводами з керування подає команду на ввімкнення наступної додатковою обмоткою, розміщеною на іншому комбінації трьох ключів нового рівню напруг у фазі стрижні магнітопроводу. При цьому сумарна кільА. В результаті живлення приймача відбувається кість витків збільшується незначно (
