Формула / Реферат

1. Спосіб зв'язку в бездротовій мережі, який включає етапи, на яких: формують в точці доступу стиснутий маяковий сигнал, що містить: поле індикатора часу наступного повного маякового сигналу, яке вказує, щонайменше частково, розподіл за часом повного маякового сигналу, причому повний маяковий сигнал включає в себе одне або більше полів, які не включені в стиснутий маяковий сигнал; і

поле керування кадрами, причому поле керування кадрами включає в себе поле присутності індикатора часу наступного повного маякового сигналу, причому поле присутності індикатора часу наступного повного маякового сигналу ідентифікує, що стиснутий маяковий сигнал включає в себе поле індикатора часу наступного повного маякового сигналу; і

передають у точці доступу стиснутий маяковий сигнал.

2. Спосіб за п. 1, в якому поле індикатора часу наступного повного маякового сигналу містить час, в який точка доступу буде передавати повний маяковий сигнал.

3. Спосіб за п. 2, в якому поле індикатора часу наступного повного маякового сигналу містить 3 старші байти з 4 молодших байтів наступного часу передачі цільового маякового сигналу.

4. Спосіб за п. 1, в якому поле індикатора часу наступного повного маякового сигналу містить прапор, який вказує те, що точка доступу буде передавати повний маяковий сигнал.

5. Спосіб за п. 1, який додатково включає етапи, на яких: формують повний маяковий сигнал; і

передають повний маяковий сигнал.

6. Спосіб за п. 1, в якому поле індикатора часу наступного повного маякового сигналу містить значення, яке вказує тривалість доти, доки точка доступу не передасть повний маяковий сигнал.

7. Спосіб за п. 1, в якому поле індикатора часу наступного повного маякового сигналу вказує число одиниць часу доти, доки точка доступу не передасть наступний повний маяковий сигнал.

8. Спосіб за п. 1, в якому поле індикатора часу наступного повного маякового сигналу містить нульове значення, коли число інтервалів маякових сигналів до передачі повного маякового сигналу не визначено.

9. Спосіб за п. 1, в якому стиснутий маяковий сигнал містить: згадане поле керування кадрами;

вихідну адресу;

часову мітку;

послідовність змін;

згадане поле індикатора часу наступного повного маякового сигналу; і

контроль кадру.

10. Спосіб за п. 9, в якому поле керування кадрами містить 2 байти, вихідна адреса містить 6 байтів, часова мітка містить 4 байти, послідовність змін містить 1 байт, поле індикатора часу наступного повного маякового сигналу містить 3 байти, а контроль кадру містить 4 байти.

11. Спосіб за п. 9, в якому вихідна адреса містить ідентифікатор базового набору служб точки доступу.

12. Спосіб за п. 9, в якому часова мітка містить скорочену часову мітку, що містить менше число бітів, ніж повна часова мітка.

13. Спосіб за п. 12, в якому часова мітка містить один або більше молодших бітів повної часової мітки.

14. Спосіб за п. 9, причому спосіб додатково включає етап, на якому змінюють послідовність змін, коли змінюється конфігурація точки доступу або мережі, або коли є істотна зміна у вмісті повного маякового сигналу.

15. Спосіб за п. 9, в якому поле керування кадрами містить поле версії, поле типу, поле підтипу, поле присутності індикатора часу наступного повного маякового сигналу, поле присутності ідентифікатора набору служб, поле наявності міжмережної взаємодії, поле смуги пропускання, поле активації безпеки і один або більше зарезервованих бітів.

16. Спосіб за п. 15, в якому поле версії містить 2 біти, поле типу містить 2 біти, поле підтипу містить 4 біти, поле присутності індикатора часу наступного повного маякового сигналу містить 1 біт, поле присутності індикатора набору служб містить 1 біт, поле наявності міжмережної взаємодії містить 1 біт, поле смуги пропускання містить 3 біти, поле активації безпеки містить 1 біт, а один або більше зарезервованих бітів містять 1 біт.

17. Спосіб за п. 15, в якому поле типу містить значення "11", а поле підтипу містить значення "0001", яке вказує те, що маяковий сигнал є стиснутим маяковим сигналом.

18. Спосіб зв'язку в бездротовій мережі, який включає етапи, на яких: приймають, в бездротовому пристрої, стиснутий маяковий сигнал, причому

стиснутий маяковий сигнал містить:

поле індикатора часу наступного повного маякового сигналу; і

поле керування кадрами, причому поле керування кадрами включає в себе поле присутності індикатора часу наступного повного маякового сигналу, причому поле присутності індикатора часу наступного повного маякового сигналу ідентифікує, що стиснутий маяковий сигнал включає в себе поле індикатора часу наступного повного маякового сигналу;

керують роботою бездротового пристрою в режимі першої потужності протягом визначеної тривалості на основі поля індикатора часу наступного повного маякового сигналу; і

переводять бездротовий пристрій в режим другої потужності в кінці згаданої тривалості,

при цьому бездротовий пристрій споживає першу потужність в режимі першої потужності і другу потужність в режимі другої потужності, причому перша потужність нижче другої потужності.

19. Спосіб за п. 18, в якому поле індикатора часу наступного повного маякового сигналу містить час, в який точка доступу буде передавати повний маяковий сигнал, що містить одне або більше полів, не включених в стиснутий маяковий сигнал.

20. Спосіб за п. 19, в якому поле індикатора часу наступного повного маякового сигналу містить 3 старші байти з 4 молодших байтів наступного часу передачі цільового маякового сигналу.

21. Спосіб за п. 18, в якому поле індикатора часу наступного повного маякового сигналу містить прапор, який вказує те, що точка доступу буде передавати повний маяковий сигнал, що містить одне або більше полів, не включених в стиснутий маяковий сигнал.

22. Спосіб за п. 21, який додатково включає етап, на якому приймають повний маяковий сигнал після переведення бездротового пристрою в режим другої потужності.

23. Спосіб за п. 18, в якому поле індикатора часу наступного повного маякового сигналу містить значення, яке вказує тривалість доти, доки точка доступу не передасть наступний повний маяковий сигнал.

24. Спосіб за п. 18, в якому поле індикатора часу наступного повного маякового сигналу вказує число одиниць часу доти, доки точка доступу не передасть наступний повний маяковий сигнал.

25. Спосіб за п. 18, в якому поле індикатора часу наступного повного маякового сигналу містить нульове значення, коли число інтервалів маякових сигналів до передачі наступного повного маякового сигналу не визначено.

26. Спосіб за п. 18, в якому стиснутий маяковий сигнал містить: згадане поле керування кадрами;

вихідну адресу;

часову мітку;

послідовність змін;

згадане поле індикатора часу наступного повного маякового сигналу; і

контроль кадру.

27. Спосіб за п. 26, в якому поле керування кадрами містить 2 байти, вихідна адреса містить 6 байтів, часова мітка містить 4 байти, послідовність змін містить 1 байт, поле індикатора часу наступного повного маякового сигналу містить 3 байти, а контроль кадру містить 4 байти.

28. Спосіб за п. 26, в якому вихідна адреса містить ідентифікатор базового набору служб точки доступу.

29. Спосіб за п. 26, в якому часова мітка містить скорочену часову мітку, що містить менше число бітів, ніж повна часова мітка.

30. Спосіб за п. 29, в якому часова мітка містить один або більше молодших бітів повної часової мітки.

31. Спосіб за п. 26, при цьому спосіб додатково включає етапи, на яких:

виявляють зміну в послідовності змін;

передають тестовий запит, коли виявляється зміна в послідовності змін; і

приймають тестову відповідь у відповідь на тестовий запит.

32. Спосіб за п. 26, в якому поле керування кадрами містить поле версії, поле типу, поле підтипу, поле присутності індикатора часу наступного повного маякового сигналу, поле присутності ідентифікатора набору служб, поле наявності міжмережної взаємодії, поле смуги пропускання, поле активації безпеки і один або більше зарезервованих бітів.

33. Спосіб за п. 32, в якому поле версії містить 2 біти, поле типу містить 2 біти, поле підтипу містить 4 біти, поле присутності індикатора часу наступного повного маякового сигналу містить 1 біт, поле присутності індентифікатора набору служб містить 1 біт, поле наявності міжмережної взаємодії містить 1 біт, поле смуги пропускання містить 3 біти, поле активації безпеки містить 1 біт, а один або більше зарезервованих бітів містять 1 біт.

34. Спосіб за п. 32, в якому поле типу містить значення "11", а поле підтипу містить значення "0001", яке вказує те, що маяковий сигнал є стиснутим маяковим сигналом.

35. Бездротовий пристрій, сконфігурований з можливістю зв'язку в бездротовій мережі, який містить:

процесор, сконфігурований з можливістю:

формувати стиснутий маяковий сигнал, причому стиснутий маяковий сигнал містить:

поле індикатора часу наступного повного маякового сигналу, яке вказує, щонайменше частково, розподіл за часом повного маякового сигналу, причому повний маяковий сигнал включає в себе одне або більше полів, які не включені в стиснутий маяковий сигнал; і

поле керування кадрами, причому поле керування кадрами включає в себе поле присутності індикатора часу наступного повного маякового сигналу, причому поле присутності індикатора часу наступного повного маякового сигналу ідентифікує, що стиснутий маяковий сигнал включає в себе поле індикатора часу наступного повного маякового сигналу; і

передавальний пристрій, сконфігурований з можливістю передавати стиснутий маяковий сигнал.

36. Бездротовий пристрій за п. 35, в якому поле індикатора часу наступного повного маякового сигналу містить час, в який бездротовий пристрій буде передавати повний маяковий сигнал.

37. Бездротовий пристрій за п. 36, в якому поле індикатора часу наступного повного маякового сигналу містить 3 старші байти з 4 молодших байтів наступного часу передачі цільового маякового сигналу.

38. Бездротовий пристрій за п. 35, в якому поле індикатора часу наступного повного маякового сигналу містить прапор, який вказує те, що бездротовий пристрій буде передавати повний маяковий сигнал.

39. Бездротовий пристрій за п. 35, в якому:

процесор додатково сконфігурований з можливістю формувати повний маяковий сигнал, і

передавальний пристрій додатково сконфігурований з можливістю передавати повний маяковий сигнал.

40. Бездротовий пристрій за п. 35, в якому поле індикатора часу наступного повного маякового сигналу містить значення, яке вказує тривалість доти, доки бездротовий пристрій не передасть наступний повний маяковий сигнал.

41. Бездротовий пристрій за п. 35, в якому поле індикатора часу наступного повного маякового сигналу вказує число одиниць часу доти, доки бездротовий пристрій не передасть наступний повний маяковий сигнал.

42. Бездротовий пристрій за п. 35, в якому поле індикатора часу наступного повного маякового сигналу містить нульове значення, коли число інтервалів маякових сигналів до передачі повного маякового сигналу не визначено.

43. Бездротовий пристрій за п. 35, в якому стиснутий маяковий сигнал містить:

згадане поле керування кадрами; вихідну адресу; часову мітку; послідовність змін;

згадане поле індикатора часу наступного повного маякового сигналу; і

контроль кадру.

44. Бездротовий пристрій за п. 43, в якому поле керування кадрами містить 2 байти, вихідна адреса містить 6 байтів, часова мітка містить 4 байти, послідовність змін містить 1 байт, поле індикатора часу наступного повного маякового сигналу містить 3 байти, а контроль кадру містить 4 байти.

45. Бездротовий пристрій за п. 43, в якому вихідна адреса містить ідентифікатор базового набору служб бездротового пристрою.

46. Бездротовий пристрій за п. 43, в якому часова мітка містить скорочену часову мітку, що містить менше число бітів, ніж повна часова мітка.

47. Бездротовий пристрій за п. 46, в якому часова мітка містить один або більше молодших бітів повної часової мітки.

48. Бездротовий пристрій за п. 43, в якому процесор додатково сконфігурований з можливістю змінювати послідовність змін, коли змінюється конфігурація точки доступу або мережі, або коли є істотна зміна у вмісті повного маякового сигналу.

49. Бездротовий пристрій за п. 43, в якому поле керування кадрами містить поле версії, поле типу, поле підтипу, поле присутності індикатора часу наступного повного маякового сигналу, поле присутності ідентифікатора набору служб, поле наявності міжмережної взаємодії, поле смуги пропускання, поле активації безпеки і один або більше зарезервованих бітів.

50. Бездротовий пристрій за п. 49, в якому поле версії містить 2 біти, поле типу містить 2 біти, поле підтипу містить 4 біти, поле присутності індикатора часу наступного повного маякового сигналу містить 1 біт, поле присутності індентифікатора набору служб містить 1 біт, поле наявності міжмережної взаємодії містить 1 біт, поле смуги пропускання містить 3 біти, поле активації безпеки містить 1 біт, а один або більше зарезервованих бітів містять 1 біт.

51. Бездротовий пристрій за п. 49, в якому поле типу містить значення "11", а поле підтипу містить значення "0001", яке вказує те, що маяковий сигнал є стиснутим маяковим сигналом.

52. Бездротовий пристрій, сконфігурований з можливістю зв'язку в бездротовій мережі, який містить:

приймальний пристрій, сконфігурований з можливістю приймати стиснутий маяковий сигнал, причому стиснутий маяковий сигнал містить:

поле індикатора часу наступного повного маякового сигналу; і

поле керування кадрами, причому поле керування кадрами включає в себе поле присутності індикатора часу наступного повного маякового сигналу, причому поле присутності індикатора часу наступного повного маякового сигналу ідентифікує, що стиснутий маяковий сигнал включає в себе поле індикатора часу наступного повного маякового сигналу; і

процесор, сконфігурований з можливістю:

керувати роботою бездротового пристрою в режимі першої потужності протягом визначеної тривалості на основі індикатора поля часу наступного повного маякового сигналу; і

переводити бездротовий пристрій в режим другої потужності в кінці згаданої тривалості,

при цьому бездротовий пристрій споживає першу потужність в режимі першої потужності і другу потужність в режимі другої потужності, причому перша потужність нижче другої потужності.

53. Бездротовий пристрій за п. 52, в якому поле індикатора часу наступного повного маякового сигналу містить час, в який точка доступу буде передавати повний маяковий сигнал, що містить одне або більше полів, не включених в стиснутий маяковий сигнал.

54. Бездротовий пристрій за п. 53, в якому поле індикатора часу наступного повного маякового сигналу містить 3 старші байти з 4 молодших байтів наступного часу передачі цільового маякового сигналу.

55. Бездротовий пристрій за п. 52, в якому поле індикатора часу наступного повного маякового сигналу містить прапор, який вказує те, що точка доступу буде передавати повний маяковий сигнал, що містить одне або більше полів, не включених в стиснутий маяковий сигнал.

56. Бездротовий пристрій за п. 55, в якому приймальний пристрій додатково сконфігурований з можливістю приймати повний маяковий сигнал після того, як процесор переводить бездротовий пристрій в режим другої потужності.

57. Бездротовий пристрій за п. 52, в якому поле індикатора часу наступного повного маякового сигналу містить значення, яке вказує тривалість доти, доки точка доступу не передасть наступний повний маяковий сигнал.

58. Бездротовий пристрій за п. 52, в якому поле індикатора часу наступного повного маякового сигналу вказує число одиниць часу доти, доки точка доступу не передасть наступний повний маяковий сигнал.

59. Бездротовий пристрій за п. 52, в якому поле індикатора часу наступного повного маякового сигналу містить нульове значення, коли число інтервалів маякових сигналів до передачі повного маякового сигналу не визначено.

60. Бездротовий пристрій за п. 52, в якому стиснутий маяковий сигнал містить:

згадане поле керування кадрами;

вихідну адресу;

часову мітку;

послідовність змін;

згадане поле індикатора часу наступного повного маякового сигналу; і

контроль кадру.

61. Бездротовий пристрій за п. 60, в якому поле керування кадрами містить 2 байти, вихідна адреса містить 6 байтів, часова мітка містить 4 байти, послідовність змін містить 1 байт, поле індикатора часу наступного повного маякового сигналу містить 3 байти, а контроль кадру містить 4 байти.

62. Бездротовий пристрій за п. 60, в якому вихідна адреса містить ідентифікатор базового набору служб точки доступу.

63. Бездротовий пристрій за п. 60, в якому часова мітка містить скорочену часову мітку, що містить менше число бітів, ніж повна часова мітка.

64. Бездротовий пристрій за п. 63, в якому часова мітка містить один або більше молодших бітів повної часової мітки.

65. Бездротовий пристрій за п. 60, в якому:

процесор додатково сконфігурований з можливістю виявляти зміну в послідовності змін;

передавальний пристрій додатково сконфігурований з можливістю передавати тестовий запит, коли виявляється зміна в послідовності змін; і

приймальний пристрій додатково сконфігурований з можливістю приймати тестову відповідь у відповідь на тестовий запит.

66. Бездротовий пристрій за п. 60, в якому поле керування кадрами містить поле версії, поле типу, поле підтипу, поле присутності індикатора часу наступного повного маякового сигналу, поле присутності ідентифікатора набору служб, поле наявності міжмережної взаємодії, поле смуги пропускання, поле активації безпеки і один або більше зарезервованих бітів.

67. Бездротовий пристрій за п. 66, в якому поле версії містить 2 біти, поле типу містить 2 біти, поле підтипу містить 4 біти, поле присутності індикатора часу наступного повного маякового сигналу містить 1 біт, поле присутності індентифікатора набору служб містить 1 біт, поле наявності міжмережної взаємодії містить 1 біт, поле смуги пропускання містить 3 біти, поле активації безпеки містить 1 біт, а один або більше зарезервованих бітів містять 1 біт.

68. Бездротовий пристрій за п. 66, в якому поле типу містить значення "11", а поле підтипу містить значення "0001", яке вказує те, що маяковий сигнал є стиснутим маяковим сигналом.

69. Пристрій для зв'язку в бездротовій мережі, який містить:

засіб для формування стиснутого маякового сигналу, який містить:

поле індикатора часу наступного повного маякового сигналу, яке вказує, щонайменше частково, розподіл в часі повного маякового сигналу, причому повний маяковий сигнал включає в себе одне або більше полів, не включених в стиснутий маяковий сигнал; і

поле керування кадрами, причому поле керування кадрами включає в себе поле присутності індикатора часу наступного повного маякового сигналу, причому поле присутності індикатора часу наступного повного маякового сигналу ідентифікує, що стиснутий маяковий сигнал включає в себе поле індикатора часу наступного повного маякового сигналу; і

засіб для передачі стисненого маякового сигналу.

70. Пристрій за п. 69, в якому поле індикатора часу наступного повного маякового сигналу містить час, у який пристрій буде передавати повний маяковий сигнал.

71. Пристрій за п. 69, в якому поле індикатора часу наступного повного маякового сигналу містить 3 старших байти з 4 молодших байтів наступного часу передачі цільового маякового сигналу.

72. Пристрій за п. 70, в якому поле індикатора часу наступного повного маякового сигналу містить прапор, який вказує те, що бездротовий пристрій буде передавати повний маяковий сигнал.

73. Пристрій за п. 69, який додатково містить: засіб для формування повного маякового сигналу; і засіб для передачі повного маякового сигналу.

74. Пристрій за п. 69, в якому поле індикатора часу наступного повного маякового сигналу містить значення, яке вказує тривалість доти, доки пристрій не передасть наступний повний маяковий сигнал.

75. Пристрій за п. 69, в якому поле індикатора часу наступного повного маякового сигналу вказує число одиниць часу доти, доки пристрій не передасть наступний повний маяковий сигнал.

76. Пристрій за п. 69, в якому поле індикатора часу наступного повного маякового сигналу містить нульове значення, коли число інтервалів маякових сигналів до передачі повного маякового сигналу не визначено.

77. Пристрій за п. 69, в якому стиснутий маяковий сигнал містить: згадане поле керування кадрами;

вихідну адресу;

часову мітку;

послідовність змін;

згадане поле індикатора часу наступного повного маякового сигналу; і

контроль кадру.

78. Пристрій за п. 77, в якому поле керування кадрами містить 2 байти, вихідна адреса містить 6 байтів, часова мітка містить 4 байти, послідовність змін містить 1 байт, поле індикатора часу наступного повного маякового сигналу містить 3 байти, а контроль кадру містить 4 байти.

79. Пристрій за п. 77, в якому вихідна адреса містить ідентифікатор базового набору служб пристрою.

80. Пристрій за п. 77, в якому часова мітка містить скорочену часову мітку, що містить менше число бітів, ніж повна часова мітка.

81. Пристрій за п. 80, в якому часова мітка містить один або більше молодших бітів повної часової мітки.

82. Пристрій за п. 77, який додатково містить засіб для зміни послідовності змін, коли змінюється конфігурація точки доступу або мережі, або коли є істотна зміна у вмісті повного маякового сигналу.

83. Пристрій за п. 77, в якому поле керування кадрами містить поле версії, поле типу, поле підтипу, поле присутності індикатора часу наступного повного маякового сигналу, поле присутності ідентифікатора набору служб, поле наявності міжмережної взаємодії, поле смуги пропускання, поле активації безпеки і один або більше зарезервованих бітів.

84. Пристрій за п. 83, в якому поле версії містить 2 біти, поле типу містить 2 біти, поле підтипу містить 4 біти, поле присутності індикатора часу наступного повного маякового сигналу містить 1 біт, поле присутності індентифікатора набору служб містить 1 біт, поле наявності міжмережної взаємодії містить 1 біт, поле смуги пропускання містить 3 біти, поле активації безпеки містить 1 біт, а один або більше зарезервованих бітів містять 1 біт.

85. Пристрій за п. 83, в якому поле типу містить значення "11", а поле підтипу містить значення "0001", яке вказує те, що маяковий сигнал є стиснутим маяковим сигналом.

86. Пристрій для зв'язку в бездротовій мережі, який містить:

засіб для прийому стиснутого маякового сигналу, причому стиснутий маяковий сигнал містить:

поле індикатора часу наступного повного маякового сигналу; і

поле керування кадрами, причому поле керування кадрами включає в себе поле присутності індикатора часу наступного повного маякового сигналу, причому поле присутності індикатора часу наступного повного маякового сигналу ідентифікує, що стиснутий маяковий сигнал включає в себе поле індикатора часу наступного повного маякового сигналу;

засіб для керування роботою бездротового пристрою в режимі першої потужності протягом визначеної тривалості на основі поля індикатора часу наступного повного маякового сигналу; і

засіб для переведення бездротового пристрою в режим другої потужності в кінці згаданої тривалості,

при цьому бездротовий пристрій споживає першу потужність в режимі першої потужності і другу потужність в режимі другої потужності, причому перша потужність нижче другої потужності.

87. Пристрій за п. 86, в якому поле індикатора часу наступного повного маякового сигналу містить час, в який точка доступу буде передавати повний маяковий сигнал, що містить одне або більше полів, не включених у стиснутий маяковий сигнал.

88. Пристрій за п. 87, в якому поле індикатора часу наступного повного маякового сигналу містить 3 старші байти з 4 молодших байтів наступного часу передачі цільового маякового сигналу.

89. Пристрій за п. 86, в якому поле індикатора часу наступного повного маякового сигналу містить прапор, який вказує те, що точка доступу буде передавати повний маяковий сигнал, який містить одне або більше полів, не включених в стиснутий маяковий сигнал.

90. Пристрій за п. 89, який додатково містить засіб для прийому повного маякового сигналу після переведення бездротового пристрою в режим другої потужності.

91. Пристрій за п. 86, в якому поле індикатора часу наступного повного маякового сигналу містить значення, яке вказує тривалість доти, доки точка доступу не передасть наступний повний маяковий сигнал.

92. Пристрій за п. 86, в якому поле індикатора часу наступного повного маякового сигналу вказує число одиниць часу доти, доки точка доступу не передасть наступний повний маяковий сигнал.

93. Пристрій за п. 86, в якому поле індикатора часу наступного повного маякового сигналу містить нульове значення, коли число інтервалів маякових сигналів до передачі повного маякового сигналу не визначено.

94. Пристрій за п. 86, в якому стиснутий маяковий сигнал містить: згадане поле керування кадрами;

вихідну адресу;

часову мітку;

послідовність змін;

згадане поле індикатора часу наступного повного маякового сигналу; і контроль кадру.

95. Пристрій за п. 94, в якому поле керування кадрами містить 2 байти, вихідна адреса містить 6 байтів, часова мітка містить 4 байти, послідовність змін містить 1 байт, поле індикатора часу наступного повного маякового сигналу містить 3 байти, а контроль кадру містить 4 байти.

96. Пристрій за п. 94, в якому вихідна адреса містить ідентифікатор базового набору служб точки доступу.

97. Пристрій за п. 94, в якому часова мітка містить скорочену часову мітку, що містить менше число бітів, ніж повна часова мітка.

98. Пристрій за п. 97, в якому часова мітка містить один або більше молодших бітів повної часової мітки.

99. Пристрій за п. 94, який додатково містить: засіб для виявлення зміни в послідовності змін;

засіб для передачі тестового запиту, коли виявляється зміна в послідовності змін; і

засіб для прийому тестової відповіді у відповідь на тестовий запит.

100. Пристрій за п. 94, в якому поле керування кадрами містить поле версії, поле типу, поле підтипу, поле присутності індикатора часу наступного повного маякового сигналу, поле присутності ідентифікатора набору служб, поле наявності міжмережної взаємодії, поле смуги пропускання, поле активації безпеки і один або більше зарезервованих бітів.

101. Пристрій за п. 100, в якому поле версії містить 2 біти, поле типу містить 2 біти, поле підтипу містить 4 біти, поле присутності індикатора часу наступного повного маякового сигналу містить 1 біт, поле присутності індентифікатора набору служб містить 1 біт, поле наявності міжмережної взаємодії містить 1 біт, поле смуги пропускання містить 3 біти, поле активації безпеки містить 1 біт, а один або більше зарезервованих бітів містять 1 біт.

102. Пристрій за п. 100, в якому поле типу містить значення "11", а поле підтипу містить значення "0001", яке вказує те, що маяковий сигнал є стиснутим маяковим сигналом.

103. Машиночитаний носій, що містить код, який при виконанні спонукає пристрій:

формувати стиснутий маяковий сигнал, який містить:

поле індикатора часу наступного повного маякового сигналу, яке вказує, щонайменше частково, розподіл за часом повного маякового сигналу, причому повний маяковий сигнал включає в себе одне або більше полів, які не включені в стиснутий маяковий сигнал; і

поле керування кадрами, причому поле керування кадрами включає в себе поле присутності індикатора часу наступного повного маякового сигналу, причому поле присутності індикатора часу наступного повного маякового сигналу ідентифікує, що стиснутий маяковий сигнал включає в себе поле індикатора часу наступного повного маякового сигналу; і

передавати стиснутий маяковий сигнал.

104. Машиночитаний носій за п. 103, в якому поле індикатора часу наступного повного маякового сигналу містить час, у який пристрій буде передавати повний маяковий сигнал.

105. Машиночитаний носій за п. 104, в якому поле індикатора часу наступного повного маякового сигналу містить 3 старші байти з 4 молодших байтів наступного часу передачі цільового маякового сигналу.

106. Машиночитаний носій за п. 103, в якому поле індикатора часу наступного повного маякового сигналу містить прапор, який вказує те, що пристрій передавати повний маяковий сигнал.

107. Машиночитаний носій за п. 103, який додатково містить код, який при виконанні спонукає пристрій:

формувати повний маяковий сигнал; і передавати повний маяковий сигнал.

108. Машиночитаний носій за п. 103, в якому поле індикатора часу наступного повного маякового сигналу містить значення, яке вказує тривалість доти, доки бездротовий пристрій не передасть наступний повний маяковий сигнал.

109. Машиночитаний носій за п. 103, в якому поле індикатора часу наступного повного маякового сигналу вказує число одиниць часу доти, доки пристрій не передасть повний маяковий сигнал.

110. Машиночитаний носій за п. 103, в якому поле індикатора часу наступного повного маякового сигналу містить нульове значення, коли число інтервалів маякових сигналів до передачі повного маякового сигналу не визначено.

111. Машиночитаний носій за п. 103, в якому стиснутий маяковий сигнал містить:

згадане поле керування кадрами;

вихідну адресу;

часову мітку;

послідовність змін;

згадане поле індикатора часу наступного повного маякового сигналу; і

контроль кадру.

112. Машиночитаний носій за п. 111, в якому поле керування кадрами містить 2 байти, вихідна адреса містить 6 байтів, часова мітка містить 4 байти, послідовність змін містить 1 байт, поле індикатора часу наступного повного маякового сигналу містить 3 байти, а контроль кадру містить 4 байти.

113. Машиночитаний носій за п. 111, в якому вихідна адреса містить ідентифікатор базового набору служб пристрою.

114. Машиночитаний носій за п. 111, в якому часова мітка містить скорочену часову мітку, що містить менше число бітів, ніж повна часова мітка.

115. Машиночитаний носій за п. 114, в якому часова мітка містить один або більше молодших бітів повної часової мітки.

116. Машиночитаний носій за п. 111, який додатково містить код, який при виконанні спонукає пристрій змінювати послідовність змін, коли змінюється конфігурація точки доступу або мережі, або коли є істотна зміна у вмісті повного маякового сигналу.

117. Машиночитаний носій за п. 111, в якому поле керування кадрами містить поле версії, поле типу, поле підтипу, поле присутності індикатора часу наступного повного маякового сигналу, поле присутності ідентифікатора набору служб, поле наявності міжмережної взаємодії, поле смуги пропускання, поле активації безпеки і один або більше зарезервованих бітів.

118. Машиночитаний носій за п. 116, в якому поле версії містить 2 біти, поле типу містить 2 біти, поле підтипу містить 4 біти, поле присутності індикатора часу наступного повного маякового сигналу містить 1 біт, поле присутності індентифікатора набору служб містить 1 біт, поле наявності міжмережної взаємодії містить 1 біт, поле смуги пропускання містить 3 біти, поле активації безпеки містить 1 біт, а один або більше зарезервованих бітів містять 1 біт.

119. Машиночитаний носій за п. 116, в якому поле типу містить значення "11", а поле підтипу містить значення "0001", яке вказує те, що маяковий сигнал є стиснутим маяковим сигналом.

120. Машиночитаний носій, що містить код, який при виконанні спонукає пристрій:

приймати стиснутий маяковий сигнал, причому стиснутий маяковий сигнал містить:

поле індикатора часу наступного повного маякового сигналу; і

поле керування кадрами, причому поле керування кадрами включає в себе поле присутності індикатора часу наступного повного маякового сигналу, причому поле присутності індикатора часу наступного повного маякового сигналу ідентифікує, що стиснутий маяковий сигнал включає в себе поле індикатора часу наступного повного маякового сигналу;

керувати роботою бездротового пристрою в режимі першої потужності протягом визначеної тривалості на основі поля індикатора часу наступного повного маякового сигналу; і

переводити бездротовий пристрій в режим другої потужності в кінці згаданої тривалості,

при цьому бездротовий пристрій споживає першу потужність в режимі першої потужності і другу потужність в режимі другої потужності, причому перша потужність нижче другої потужності.

121. Машиночитаний носій за п. 120, в якому поле індикатора часу наступного повного маякового сигналу містить час, в який точка доступу буде передавати повний маяковий сигнал, що містить одне або більше полів, не включених в стиснутий маяковий сигнал.

122. Машиночитаний носій за п. 121, в якому поле індикатора часу наступного повного маякового сигналу містить 3 старші байти з 4 молодших байтів наступного часу передачі цільового маякового сигналу.

123. Машиночитаний носій за п. 120, в якому поле індикатора часу наступного повного маякового сигналу містить прапор, який вказує те, що точка доступу буде передавати повний маяковий сигнал, що містить одне або більше полів, не включених в стиснутий маяковий сигнал.

124. Машиночитаний носій за п. 123, який додатково містить код, який при виконанні спонукає пристрій приймати повний маяковий сигнал після переведення бездротового пристрою в режим другої потужності.

125. Машиночитаний носій за п. 120, в якому поле індикатора часу наступного повного маякового сигналу містить значення, яке вказує тривалість доти, доки точка доступу не передасть наступний повний маяковий сигнал.

126. Машиночитаний носій за п. 120, в якому поле індикатора часу наступного повного маякового сигналу вказує число одиниць часу доти, доки точка доступу не передасть наступний повний маяковий сигнал.

127. Машиночитаний носій за п. 120, в якому поле індикатора часу наступного повного маякового сигналу містить нульове значення, коли число інтервалів маякових сигналів до передачі повного маякового сигналу не визначено.

128. Машиночитаний носій за п. 120, в якому стиснутий маяковий сигнал містить:

згадане поле керування кадрами;

вихідну адресу;

часову мітку;

послідовність змін;

згадане поле індикатора часу наступного повного маякового сигналу; і

контроль кадру.

129. Машиночитаний носій за п. 128, в якому поле керування кадрами містить 2 байти, вихідна адреса містить 6 байтів, часова мітка містить 4 байти, послідовність змін містить 1 байт, поле індикатора часу наступного повного маякового сигналу містить 3 байти, а контроль кадру містить 4 байти.

130. Машиночитаний носій за п. 128, в якому вихідна адреса містить ідентифікатор базового набору служб точки доступу.

131. Машиночитаний носій за п. 128, в якому часова мітка містить скорочену часову мітку, що містить менше число бітів, ніж повна часова мітка.

132. Машиночитаний носій за п. 131, в якому часова мітка містить один або більше молодших бітів повної часової мітки.

133. Машиночитаний носій за п. 128, який додатково містить код, який при виконанні спонукає пристрій:

виявляти зміну в послідовності змін;

передавати тестовий запит, коли виявляється зміна в послідовності змін; і

приймати тестову відповідь у відповідь на тестовий запит.

134. Машиночитаний носій за п. 128, в якому поле керування кадрами містить поле версії, поле типу, поле підтипу, поле присутності індикатора часу наступного повного маякового сигналу, поле присутності ідентифікатора набору служб, поле наявності міжмережної взаємодії, поле смуги пропускання, поле активації безпеки і один або більше зарезервованих бітів.

135. Машиночитаний носій за п. 134, в якому поле версії містить 2 біти, поле типу містить 2 біти, поле підтипу містить 4 біти, поле присутності індикатора часу наступного повного маякового сигналу містить 1 біт, поле присутності ідентифікатора набору служб містить 1 біт, поле наявності міжмережної взаємодії містить 1 біт, поле смуги пропускання містить 3 біти, поле активації безпеки містить 1 біт, а один або більше зарезервованих бітів містять 1 біт.

136. Машиночитаний носій за п. 134, в якому поле типу містить значення "11", а поле підтипу містить значення "0001", яке вказує те, що маяковий сигнал є стиснутим маяковим сигналом.

Текст

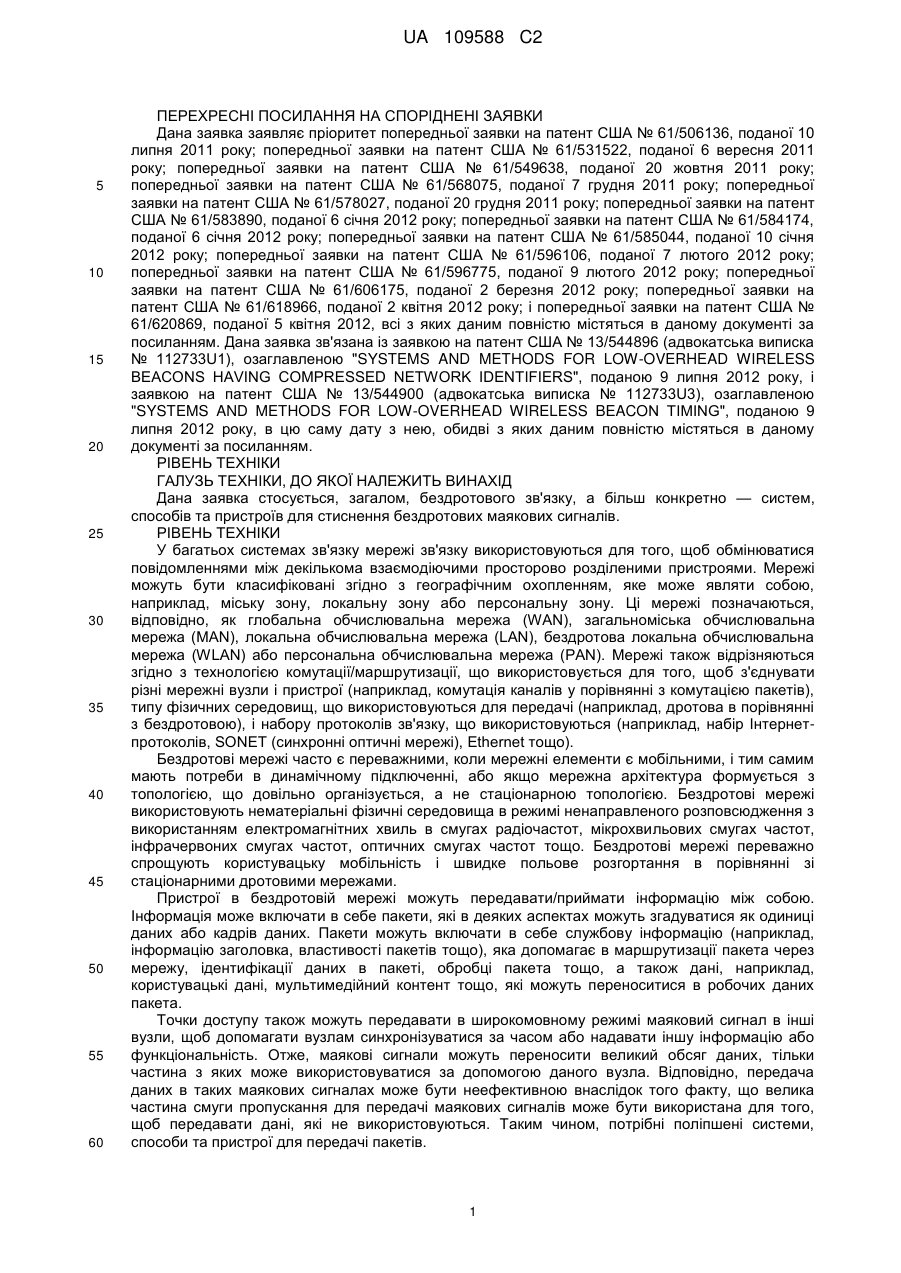

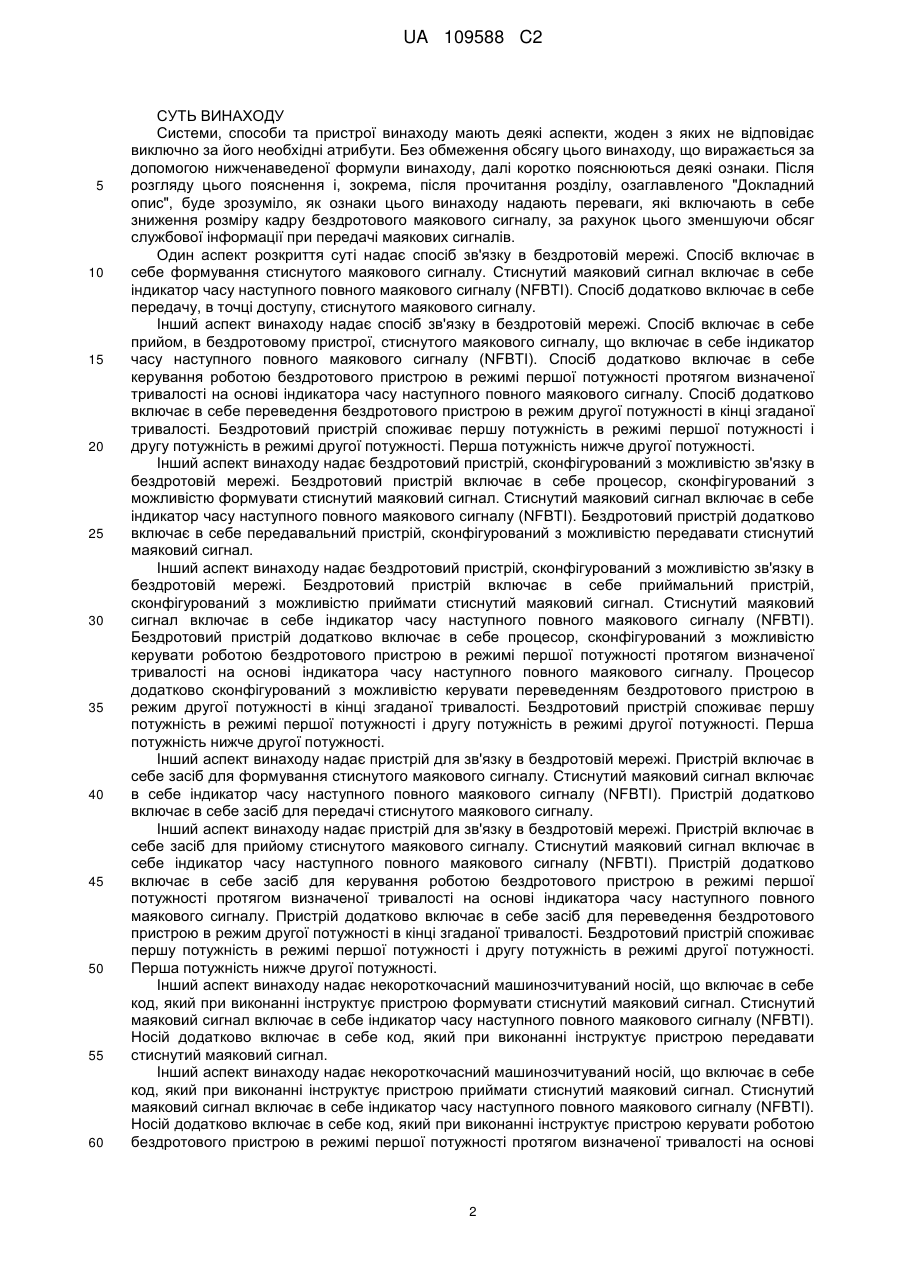

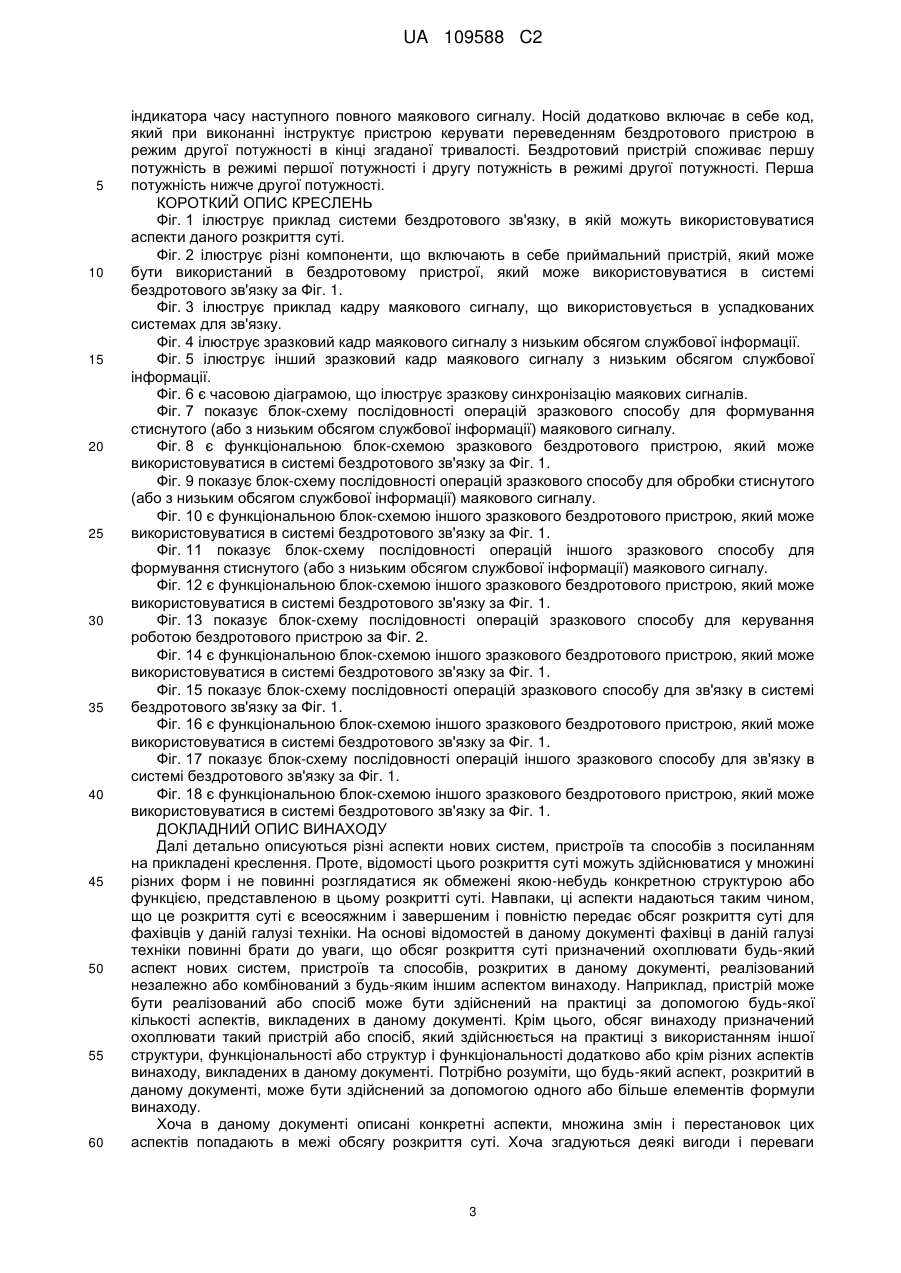

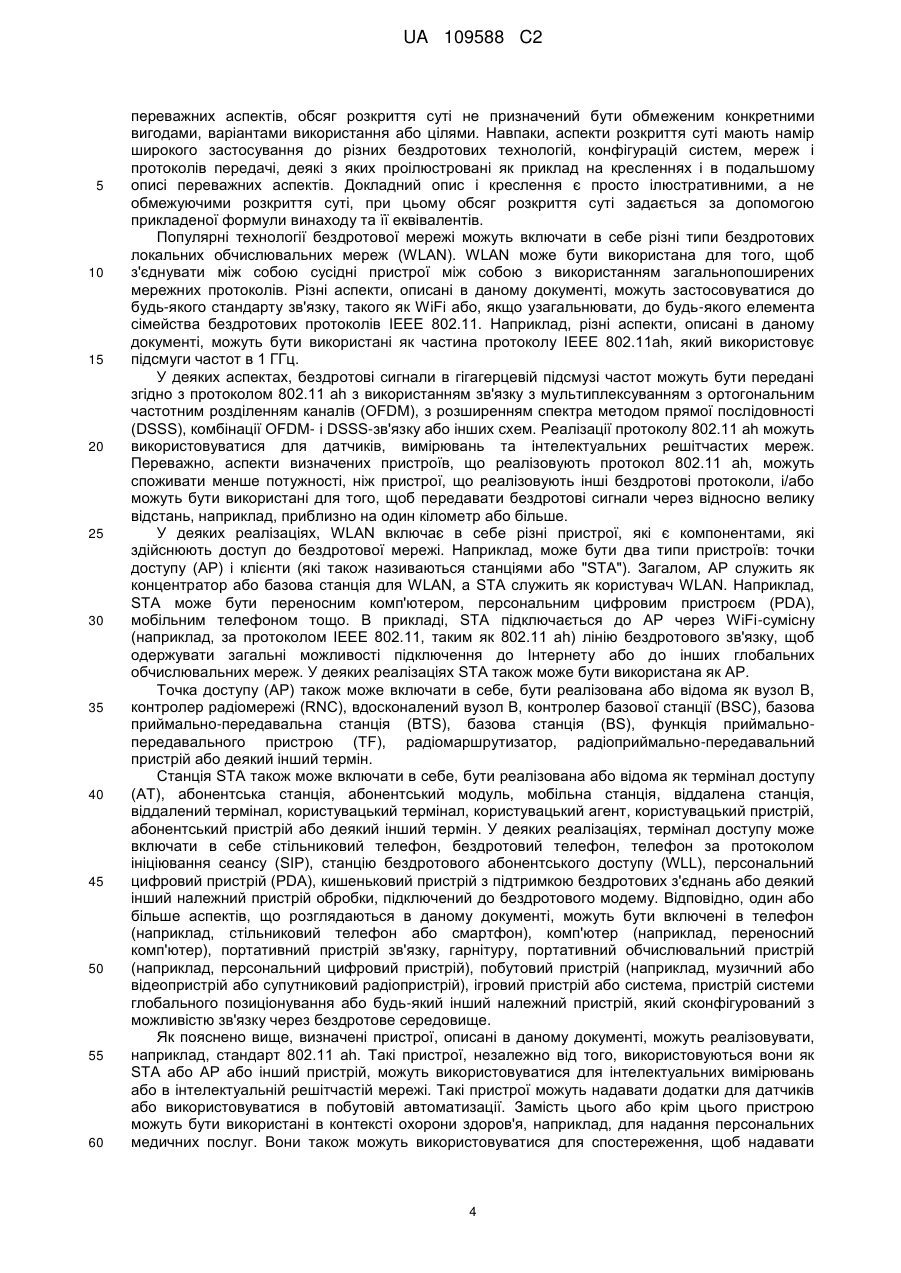

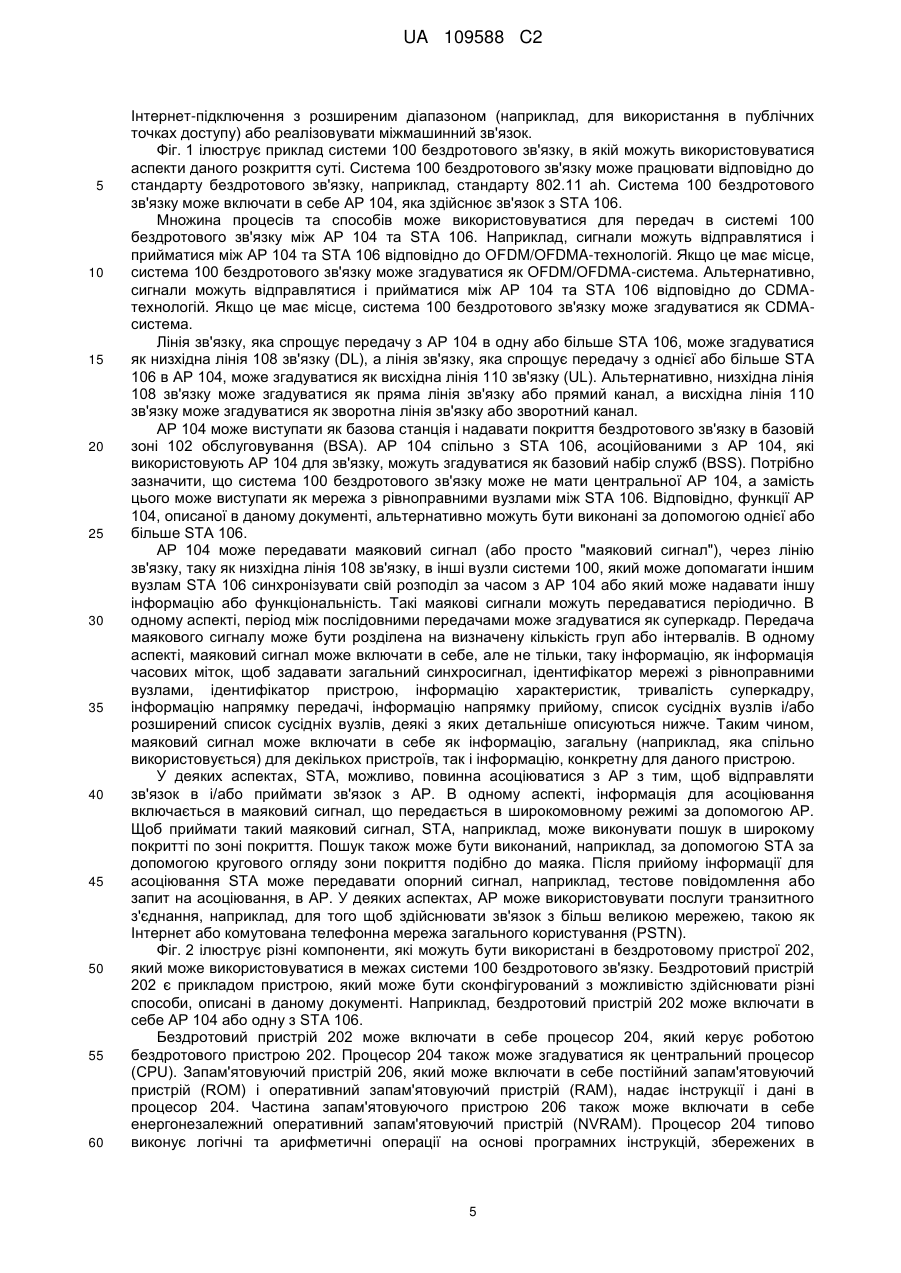

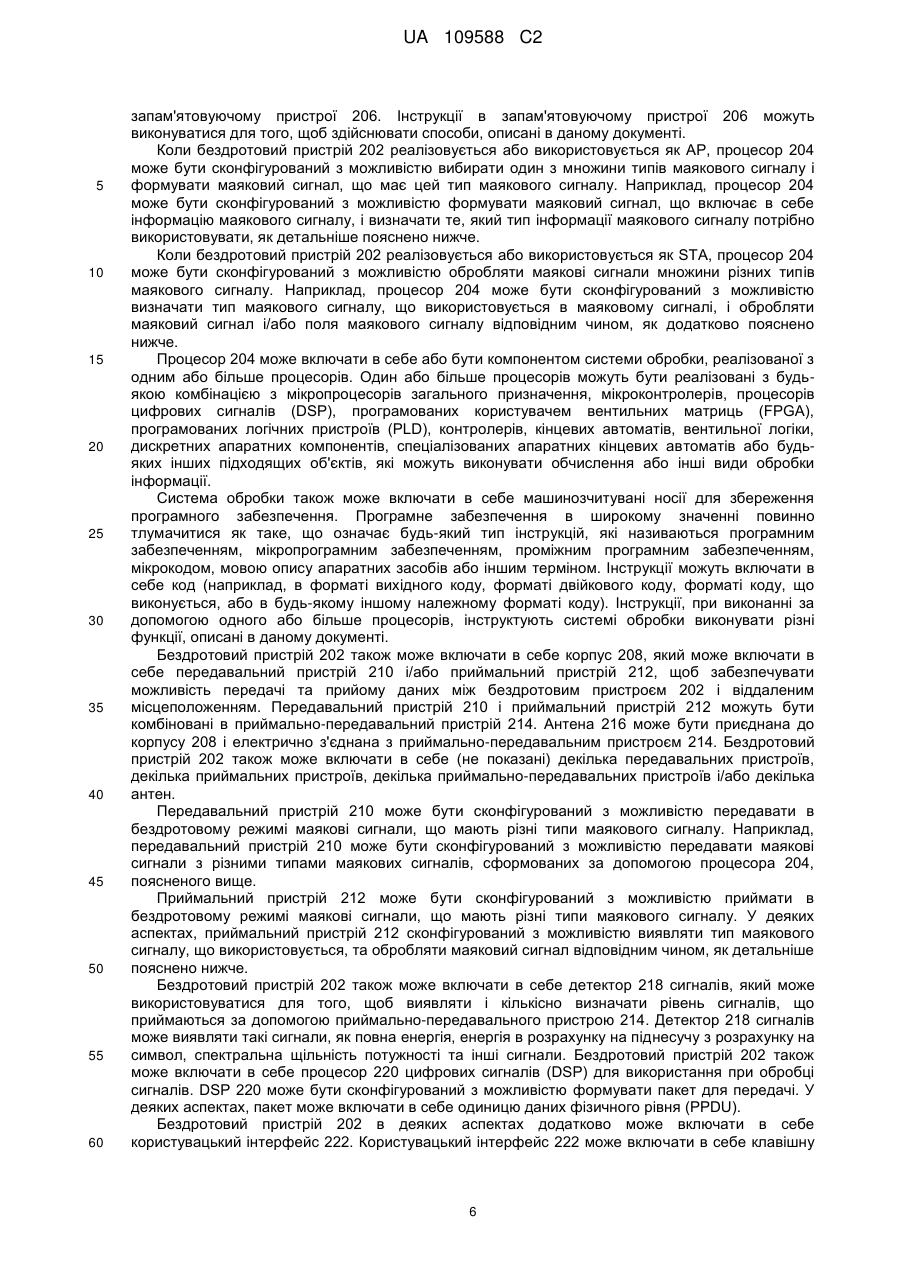

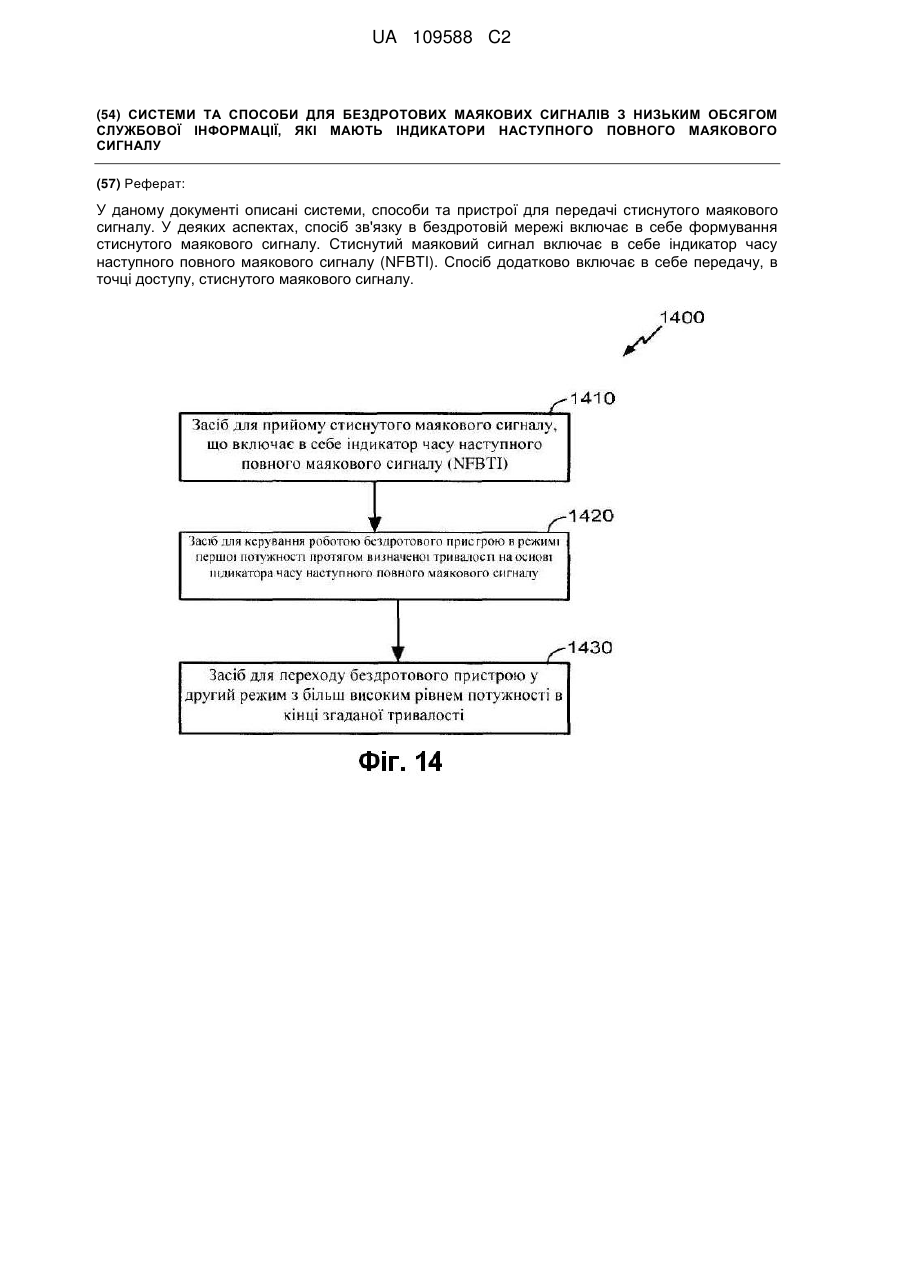

Реферат: У даному документі описані системи, способи та пристрої для передачі стиснутого маякового сигналу. У деяких аспектах, спосіб зв'язку в бездротовій мережі включає в себе формування стиснутого маякового сигналу. Стиснутий маяковий сигнал включає в себе індикатор часу наступного повного маякового сигналу (NFBTI). Спосіб додатково включає в себе передачу, в точці доступу, стиснутого маякового сигналу. UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 ПЕРЕХРЕСНІ ПОСИЛАННЯ НА СПОРІДНЕНІ ЗАЯВКИ Дана заявка заявляє пріоритет попередньої заявки на патент США № 61/506136, поданої 10 липня 2011 року; попередньої заявки на патент США № 61/531522, поданої 6 вересня 2011 року; попередньої заявки на патент США № 61/549638, поданої 20 жовтня 2011 року; попередньої заявки на патент США № 61/568075, поданої 7 грудня 2011 року; попередньої заявки на патент США № 61/578027, поданої 20 грудня 2011 року; попередньої заявки на патент США № 61/583890, поданої 6 січня 2012 року; попередньої заявки на патент США № 61/584174, поданої 6 січня 2012 року; попередньої заявки на патент США № 61/585044, поданої 10 січня 2012 року; попередньої заявки на патент США № 61/596106, поданої 7 лютого 2012 року; попередньої заявки на патент США № 61/596775, поданої 9 лютого 2012 року; попередньої заявки на патент США № 61/606175, поданої 2 березня 2012 року; попередньої заявки на патент США № 61/618966, поданої 2 квітня 2012 року; і попередньої заявки на патент США № 61/620869, поданої 5 квітня 2012, всі з яких даним повністю містяться в даному документі за посиланням. Дана заявка зв'язана із заявкою на патент США № 13/544896 (адвокатська виписка № 112733U1), озаглавленою "SYSTEMS AND METHODS FOR LOW-OVERHEAD WIRELESS BEACONS HAVING COMPRESSED NETWORK IDENTIFIERS", поданою 9 липня 2012 року, і заявкою на патент США № 13/544900 (адвокатська виписка № 112733U3), озаглавленою "SYSTEMS AND METHODS FOR LOW-OVERHEAD WIRELESS BEACON TIMING", поданою 9 липня 2012 року, в цю саму дату з нею, обидві з яких даним повністю містяться в даному документі за посиланням. РІВЕНЬ ТЕХНІКИ ГАЛУЗЬ ТЕХНІКИ, ДО ЯКОЇ НАЛЕЖИТЬ ВИНАХІД Дана заявка стосується, загалом, бездротового зв'язку, а більш конкретно — систем, способів та пристроїв для стиснення бездротових маякових сигналів. РІВЕНЬ ТЕХНІКИ У багатьох системах зв'язку мережі зв'язку використовуються для того, щоб обмінюватися повідомленнями між декількома взаємодіючими просторово розділеними пристроями. Мережі можуть бути класифіковані згідно з географічним охопленням, яке може являти собою, наприклад, міську зону, локальну зону або персональну зону. Ці мережі позначаються, відповідно, як глобальна обчислювальна мережа (WAN), загальноміська обчислювальна мережа (MAN), локальна обчислювальна мережа (LAN), бездротова локальна обчислювальна мережа (WLAN) або персональна обчислювальна мережа (PAN). Мережі також відрізняються згідно з технологією комутації/маршрутизації, що використовується для того, щоб з'єднувати різні мережні вузли і пристрої (наприклад, комутація каналів у порівнянні з комутацією пакетів), типу фізичних середовищ, що використовуються для передачі (наприклад, дротова в порівнянні з бездротовою), і набору протоколів зв'язку, що використовуються (наприклад, набір Інтернетпротоколів, SONET (синхронні оптичні мережі), Ethernet тощо). Бездротові мережі часто є переважними, коли мережні елементи є мобільними, і тим самим мають потреби в динамічному підключенні, або якщо мережна архітектура формується з топологією, що довільно організується, а не стаціонарною топологією. Бездротові мережі використовують нематеріальні фізичні середовища в режимі ненаправленого розповсюдження з використанням електромагнітних хвиль в смугах радіочастот, мікрохвильових смугах частот, інфрачервоних смугах частот, оптичних смугах частот тощо. Бездротові мережі переважно спрощують користувацьку мобільність і швидке польове розгортання в порівнянні зі стаціонарними дротовими мережами. Пристрої в бездротовій мережі можуть передавати/приймати інформацію між собою. Інформація може включати в себе пакети, які в деяких аспектах можуть згадуватися як одиниці даних або кадрів даних. Пакети можуть включати в себе службову інформацію (наприклад, інформацію заголовка, властивості пакетів тощо), яка допомагає в маршрутизації пакета через мережу, ідентифікації даних в пакеті, обробці пакета тощо, а також дані, наприклад, користувацькі дані, мультимедійний контент тощо, які можуть переноситися в робочих даних пакета. Точки доступу також можуть передавати в широкомовному режимі маяковий сигнал в інші вузли, щоб допомагати вузлам синхронізуватися за часом або надавати іншу інформацію або функціональність. Отже, маякові сигнали можуть переносити великий обсяг даних, тільки частина з яких може використовуватися за допомогою даного вузла. Відповідно, передача даних в таких маякових сигналах може бути неефективною внаслідок того факту, що велика частина смуги пропускання для передачі маякових сигналів може бути використана для того, щоб передавати дані, які не використовуються. Таким чином, потрібні поліпшені системи, способи та пристрої для передачі пакетів. 1 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 СУТЬ ВИНАХОДУ Системи, способи та пристрої винаходу мають деякі аспекти, жоден з яких не відповідає виключно за його необхідні атрибути. Без обмеження обсягу цього винаходу, що виражається за допомогою нижченаведеної формули винаходу, далі коротко пояснюються деякі ознаки. Після розгляду цього пояснення і, зокрема, після прочитання розділу, озаглавленого "Докладний опис", буде зрозуміло, як ознаки цього винаходу надають переваги, які включають в себе зниження розміру кадру бездротового маякового сигналу, за рахунок цього зменшуючи обсяг службової інформації при передачі маякових сигналів. Один аспект розкриття суті надає спосіб зв'язку в бездротовій мережі. Спосіб включає в себе формування стиснутого маякового сигналу. Стиснутий маяковий сигнал включає в себе індикатор часу наступного повного маякового сигналу (NFBTI). Спосіб додатково включає в себе передачу, в точці доступу, стиснутого маякового сигналу. Інший аспект винаходу надає спосіб зв'язку в бездротовій мережі. Спосіб включає в себе прийом, в бездротовому пристрої, стиснутого маякового сигналу, що включає в себе індикатор часу наступного повного маякового сигналу (NFBTI). Спосіб додатково включає в себе керування роботою бездротового пристрою в режимі першої потужності протягом визначеної тривалості на основі індикатора часу наступного повного маякового сигналу. Спосіб додатково включає в себе переведення бездротового пристрою в режим другої потужності в кінці згаданої тривалості. Бездротовий пристрій споживає першу потужність в режимі першої потужності і другу потужність в режимі другої потужності. Перша потужність нижче другої потужності. Інший аспект винаходу надає бездротовий пристрій, сконфігурований з можливістю зв'язку в бездротовій мережі. Бездротовий пристрій включає в себе процесор, сконфігурований з можливістю формувати стиснутий маяковий сигнал. Стиснутий маяковий сигнал включає в себе індикатор часу наступного повного маякового сигналу (NFBTI). Бездротовий пристрій додатково включає в себе передавальний пристрій, сконфігурований з можливістю передавати стиснутий маяковий сигнал. Інший аспект винаходу надає бездротовий пристрій, сконфігурований з можливістю зв'язку в бездротовій мережі. Бездротовий пристрій включає в себе приймальний пристрій, сконфігурований з можливістю приймати стиснутий маяковий сигнал. Стиснутий маяковий сигнал включає в себе індикатор часу наступного повного маякового сигналу (NFBTI). Бездротовий пристрій додатково включає в себе процесор, сконфігурований з можливістю керувати роботою бездротового пристрою в режимі першої потужності протягом визначеної тривалості на основі індикатора часу наступного повного маякового сигналу. Процесор додатково сконфігурований з можливістю керувати переведенням бездротового пристрою в режим другої потужності в кінці згаданої тривалості. Бездротовий пристрій споживає першу потужність в режимі першої потужності і другу потужність в режимі другої потужності. Перша потужність нижче другої потужності. Інший аспект винаходу надає пристрій для зв'язку в бездротовій мережі. Пристрій включає в себе засіб для формування стиснутого маякового сигналу. Стиснутий маяковий сигнал включає в себе індикатор часу наступного повного маякового сигналу (NFBTI). Пристрій додатково включає в себе засіб для передачі стиснутого маякового сигналу. Інший аспект винаходу надає пристрій для зв'язку в бездротовій мережі. Пристрій включає в себе засіб для прийому стиснутого маякового сигналу. Стиснутий маяковий сигнал включає в себе індикатор часу наступного повного маякового сигналу (NFBTI). Пристрій додатково включає в себе засіб для керування роботою бездротового пристрою в режимі першої потужності протягом визначеної тривалості на основі індикатора часу наступного повного маякового сигналу. Пристрій додатково включає в себе засіб для переведення бездротового пристрою в режим другої потужності в кінці згаданої тривалості. Бездротовий пристрій споживає першу потужність в режимі першої потужності і другу потужність в режимі другої потужності. Перша потужність нижче другої потужності. Інший аспект винаходу надає некороткочасний машинозчитуваний носій, що включає в себе код, який при виконанні інструктує пристрою формувати стиснутий маяковий сигнал. Стиснутий маяковий сигнал включає в себе індикатор часу наступного повного маякового сигналу (NFBTI). Носій додатково включає в себе код, який при виконанні інструктує пристрою передавати стиснутий маяковий сигнал. Інший аспект винаходу надає некороткочасний машинозчитуваний носій, що включає в себе код, який при виконанні інструктує пристрою приймати стиснутий маяковий сигнал. Стиснутий маяковий сигнал включає в себе індикатор часу наступного повного маякового сигналу (NFBTI). Носій додатково включає в себе код, який при виконанні інструктує пристрою керувати роботою бездротового пристрою в режимі першої потужності протягом визначеної тривалості на основі 2 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 індикатора часу наступного повного маякового сигналу. Носій додатково включає в себе код, який при виконанні інструктує пристрою керувати переведенням бездротового пристрою в режим другої потужності в кінці згаданої тривалості. Бездротовий пристрій споживає першу потужність в режимі першої потужності і другу потужність в режимі другої потужності. Перша потужність нижче другої потужності. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Фіг. 1 ілюструє приклад системи бездротового зв'язку, в якій можуть використовуватися аспекти даного розкриття суті. Фіг. 2 ілюструє різні компоненти, що включають в себе приймальний пристрій, який може бути використаний в бездротовому пристрої, який може використовуватися в системі бездротового зв'язку за Фіг. 1. Фіг. 3 ілюструє приклад кадру маякового сигналу, що використовується в успадкованих системах для зв'язку. Фіг. 4 ілюструє зразковий кадр маякового сигналу з низьким обсягом службової інформації. Фіг. 5 ілюструє інший зразковий кадр маякового сигналу з низьким обсягом службової інформації. Фіг. 6 є часовою діаграмою, що ілюструє зразкову синхронізацію маякових сигналів. Фіг. 7 показує блок-схему послідовності операцій зразкового способу для формування стиснутого (або з низьким обсягом службової інформації) маякового сигналу. Фіг. 8 є функціональною блок-схемою зразкового бездротового пристрою, який може використовуватися в системі бездротового зв'язку за Фіг. 1. Фіг. 9 показує блок-схему послідовності операцій зразкового способу для обробки стиснутого (або з низьким обсягом службової інформації) маякового сигналу. Фіг. 10 є функціональною блок-схемою іншого зразкового бездротового пристрою, який може використовуватися в системі бездротового зв'язку за Фіг. 1. Фіг. 11 показує блок-схему послідовності операцій іншого зразкового способу для формування стиснутого (або з низьким обсягом службової інформації) маякового сигналу. Фіг. 12 є функціональною блок-схемою іншого зразкового бездротового пристрою, який може використовуватися в системі бездротового зв'язку за Фіг. 1. Фіг. 13 показує блок-схему послідовності операцій зразкового способу для керування роботою бездротового пристрою за Фіг. 2. Фіг. 14 є функціональною блок-схемою іншого зразкового бездротового пристрою, який може використовуватися в системі бездротового зв'язку за Фіг. 1. Фіг. 15 показує блок-схему послідовності операцій зразкового способу для зв'язку в системі бездротового зв'язку за Фіг. 1. Фіг. 16 є функціональною блок-схемою іншого зразкового бездротового пристрою, який може використовуватися в системі бездротового зв'язку за Фіг. 1. Фіг. 17 показує блок-схему послідовності операцій іншого зразкового способу для зв'язку в системі бездротового зв'язку за Фіг. 1. Фіг. 18 є функціональною блок-схемою іншого зразкового бездротового пристрою, який може використовуватися в системі бездротового зв'язку за Фіг. 1. ДОКЛАДНИЙ ОПИС ВИНАХОДУ Далі детально описуються різні аспекти нових систем, пристроїв та способів з посиланням на прикладені креслення. Проте, відомості цього розкриття суті можуть здійснюватися у множині різних форм і не повинні розглядатися як обмежені якою-небудь конкретною структурою або функцією, представленою в цьому розкритті суті. Навпаки, ці аспекти надаються таким чином, що це розкриття суті є всеосяжним і завершеним і повністю передає обсяг розкриття суті для фахівців у даній галузі техніки. На основі відомостей в даному документі фахівці в даній галузі техніки повинні брати до уваги, що обсяг розкриття суті призначений охоплювати будь-який аспект нових систем, пристроїв та способів, розкритих в даному документі, реалізований незалежно або комбінований з будь-яким іншим аспектом винаходу. Наприклад, пристрій може бути реалізований або спосіб може бути здійснений на практиці за допомогою будь-якої кількості аспектів, викладених в даному документі. Крім цього, обсяг винаходу призначений охоплювати такий пристрій або спосіб, який здійснюється на практиці з використанням іншої структури, функціональності або структур і функціональності додатково або крім різних аспектів винаходу, викладених в даному документі. Потрібно розуміти, що будь-який аспект, розкритий в даному документі, може бути здійснений за допомогою одного або більше елементів формули винаходу. Хоча в даному документі описані конкретні аспекти, множина змін і перестановок цих аспектів попадають в межі обсягу розкриття суті. Хоча згадуються деякі вигоди і переваги 3 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 переважних аспектів, обсяг розкриття суті не призначений бути обмеженим конкретними вигодами, варіантами використання або цілями. Навпаки, аспекти розкриття суті мають намір широкого застосування до різних бездротових технологій, конфігурацій систем, мереж і протоколів передачі, деякі з яких проілюстровані як приклад на кресленнях і в подальшому описі переважних аспектів. Докладний опис і креслення є просто ілюстративними, а не обмежуючими розкриття суті, при цьому обсяг розкриття суті задається за допомогою прикладеної формули винаходу та її еквівалентів. Популярні технології бездротової мережі можуть включати в себе різні типи бездротових локальних обчислювальних мереж (WLAN). WLAN може бути використана для того, щоб з'єднувати між собою сусідні пристрої між собою з використанням загальнопоширених мережних протоколів. Різні аспекти, описані в даному документі, можуть застосовуватися до будь-якого стандарту зв'язку, такого як WiFi або, якщо узагальнювати, до будь-якого елемента сімейства бездротових протоколів IEEE 802.11. Наприклад, різні аспекти, описані в даному документі, можуть бути використані як частина протоколу IEEE 802.11ah, який використовує підсмуги частот в 1 ГГц. У деяких аспектах, бездротові сигнали в гігагерцевій підсмузі частот можуть бути передані згідно з протоколом 802.11 ah з використанням зв'язку з мультиплексуванням з ортогональним частотним розділенням каналів (OFDM), з розширенням спектра методом прямої послідовності (DSSS), комбінації OFDM- і DSSS-зв'язку або інших схем. Реалізації протоколу 802.11 ah можуть використовуватися для датчиків, вимірювань та інтелектуальних решітчастих мереж. Переважно, аспекти визначених пристроїв, що реалізовують протокол 802.11 ah, можуть споживати менше потужності, ніж пристрої, що реалізовують інші бездротові протоколи, і/або можуть бути використані для того, щоб передавати бездротові сигнали через відносно велику відстань, наприклад, приблизно на один кілометр або більше. У деяких реалізаціях, WLAN включає в себе різні пристрої, які є компонентами, які здійснюють доступ до бездротової мережі. Наприклад, може бути два типи пристроїв: точки доступу (AP) і клієнти (які також називаються станціями або "STA"). Загалом, AP служить як концентратор або базова станція для WLAN, а STA служить як користувач WLAN. Наприклад, STA може бути переносним комп'ютером, персональним цифровим пристроєм (PDA), мобільним телефоном тощо. В прикладі, STA підключається до AP через WiFi-сумісну (наприклад, за протоколом IEEE 802.11, таким як 802.11 ah) лінію бездротового зв'язку, щоб одержувати загальні можливості підключення до Інтернету або до інших глобальних обчислювальних мереж. У деяких реалізаціях STA також може бути використана як AP. Точка доступу (AP) також може включати в себе, бути реалізована або відома як вузол В, контролер радіомережі (RNC), вдосконалений вузол В, контролер базової станції (BSC), базова приймально-передавальна станція (BTS), базова станція (BS), функція приймальнопередавального пристрою (TF), радіомаршрутизатор, радіоприймально-передавальний пристрій або деякий інший термін. Станція STA також може включати в себе, бути реалізована або відома як термінал доступу (AT), абонентська станція, абонентський модуль, мобільна станція, віддалена станція, віддалений термінал, користувацький термінал, користувацький агент, користувацький пристрій, абонентський пристрій або деякий інший термін. У деяких реалізаціях, термінал доступу може включати в себе стільниковий телефон, бездротовий телефон, телефон за протоколом ініціювання сеансу (SIP), станцію бездротового абонентського доступу (WLL), персональний цифровий пристрій (PDA), кишеньковий пристрій з підтримкою бездротових з'єднань або деякий інший належний пристрій обробки, підключений до бездротового модему. Відповідно, один або більше аспектів, що розглядаються в даному документі, можуть бути включені в телефон (наприклад, стільниковий телефон або смартфон), комп'ютер (наприклад, переносний комп'ютер), портативний пристрій зв'язку, гарнітуру, портативний обчислювальний пристрій (наприклад, персональний цифровий пристрій), побутовий пристрій (наприклад, музичний або відеопристрій або супутниковий радіопристрій), ігровий пристрій або система, пристрій системи глобального позиціонування або будь-який інший належний пристрій, який сконфігурований з можливістю зв'язку через бездротове середовище. Як пояснено вище, визначені пристрої, описані в даному документі, можуть реалізовувати, наприклад, стандарт 802.11 ah. Такі пристрої, незалежно від того, використовуються вони як STA або AP або інший пристрій, можуть використовуватися для інтелектуальних вимірювань або в інтелектуальній решітчастій мережі. Такі пристрої можуть надавати додатки для датчиків або використовуватися в побутовій автоматизації. Замість цього або крім цього пристрою можуть бути використані в контексті охорони здоров'я, наприклад, для надання персональних медичних послуг. Вони також можуть використовуватися для спостереження, щоб надавати 4 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 Інтернет-підключення з розширеним діапазоном (наприклад, для використання в публічних точках доступу) або реалізовувати міжмашинний зв'язок. Фіг. 1 ілюструє приклад системи 100 бездротового зв'язку, в якій можуть використовуватися аспекти даного розкриття суті. Система 100 бездротового зв'язку може працювати відповідно до стандарту бездротового зв'язку, наприклад, стандарту 802.11 ah. Система 100 бездротового зв'язку може включати в себе AP 104, яка здійснює зв'язок з STA 106. Множина процесів та способів може використовуватися для передач в системі 100 бездротового зв'язку між AP 104 та STA 106. Наприклад, сигнали можуть відправлятися і прийматися між AP 104 та STA 106 відповідно до OFDM/OFDMA-технологій. Якщо це має місце, система 100 бездротового зв'язку може згадуватися як OFDM/OFDMA-система. Альтернативно, сигнали можуть відправлятися і прийматися між AP 104 та STA 106 відповідно до СDMAтехнологій. Якщо це має місце, система 100 бездротового зв'язку може згадуватися як CDMAсистема. Лінія зв'язку, яка спрощує передачу з AP 104 в одну або більше STA 106, може згадуватися як низхідна лінія 108 зв'язку (DL), а лінія зв'язку, яка спрощує передачу з однієї або більше STA 106 в AP 104, може згадуватися як висхідна лінія 110 зв'язку (UL). Альтернативно, низхідна лінія 108 зв'язку може згадуватися як пряма лінія зв'язку або прямий канал, а висхідна лінія 110 зв'язку може згадуватися як зворотна лінія зв'язку або зворотний канал. AP 104 може виступати як базова станція і надавати покриття бездротового зв'язку в базовій зоні 102 обслуговування (BSA). AP 104 спільно з STA 106, асоційованими з AP 104, які використовують AP 104 для зв'язку, можуть згадуватися як базовий набір служб (BSS). Потрібно зазначити, що система 100 бездротового зв'язку може не мати центральної AP 104, а замість цього може виступати як мережа з рівноправними вузлами між STA 106. Відповідно, функції AP 104, описаної в даному документі, альтернативно можуть бути виконані за допомогою однієї або більше STA 106. AP 104 може передавати маяковий сигнал (або просто "маяковий сигнал"), через лінію зв'язку, таку як низхідна лінія 108 зв'язку, в інші вузли системи 100, який може допомагати іншим вузлам STA 106 синхронізувати свій розподіл за часом з AP 104 або який може надавати іншу інформацію або функціональність. Такі маякові сигнали можуть передаватися періодично. В одному аспекті, період між послідовними передачами може згадуватися як суперкадр. Передача маякового сигналу може бути розділена на визначену кількість груп або інтервалів. В одному аспекті, маяковий сигнал може включати в себе, але не тільки, таку інформацію, як інформація часових міток, щоб задавати загальний синхросигнал, ідентифікатор мережі з рівноправними вузлами, ідентифікатор пристрою, інформацію характеристик, тривалість суперкадру, інформацію напрямку передачі, інформацію напрямку прийому, список сусідніх вузлів і/або розширений список сусідніх вузлів, деякі з яких детальніше описуються нижче. Таким чином, маяковий сигнал може включати в себе як інформацію, загальну (наприклад, яка спільно використовується) для декількох пристроїв, так і інформацію, конкретну для даного пристрою. У деяких аспектах, STA, можливо, повинна асоціюватися з AP з тим, щоб відправляти зв'язок в і/або приймати зв'язок з AP. В одному аспекті, інформація для асоціювання включається в маяковий сигнал, що передається в широкомовному режимі за допомогою AP. Щоб приймати такий маяковий сигнал, STA, наприклад, може виконувати пошук в широкому покритті по зоні покриття. Пошук також може бути виконаний, наприклад, за допомогою STA за допомогою кругового огляду зони покриття подібно до маяка. Після прийому інформації для асоціювання STA може передавати опорний сигнал, наприклад, тестове повідомлення або запит на асоціювання, в AP. У деяких аспектах, AP може використовувати послуги транзитного з'єднання, наприклад, для того щоб здійснювати зв'язок з більш великою мережею, такою як Інтернет або комутована телефонна мережа загального користування (PSTN). Фіг. 2 ілюструє різні компоненти, які можуть бути використані в бездротовому пристрої 202, який може використовуватися в межах системи 100 бездротового зв'язку. Бездротовий пристрій 202 є прикладом пристрою, який може бути сконфігурований з можливістю здійснювати різні способи, описані в даному документі. Наприклад, бездротовий пристрій 202 може включати в себе AP 104 або одну з STA 106. Бездротовий пристрій 202 може включати в себе процесор 204, який керує роботою бездротового пристрою 202. Процесор 204 також може згадуватися як центральний процесор (CPU). Запам'ятовуючий пристрій 206, який може включати в себе постійний запам'ятовуючий пристрій (ROM) і оперативний запам'ятовуючий пристрій (RAM), надає інструкції і дані в процесор 204. Частина запам'ятовуючого пристрою 206 також може включати в себе енергонезалежний оперативний запам'ятовуючий пристрій (NVRAM). Процесор 204 типово виконує логічні та арифметичні операції на основі програмних інструкцій, збережених в 5 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 запам'ятовуючому пристрої 206. Інструкції в запам'ятовуючому пристрої 206 можуть виконуватися для того, щоб здійснювати способи, описані в даному документі. Коли бездротовий пристрій 202 реалізовується або використовується як AP, процесор 204 може бути сконфігурований з можливістю вибирати один з множини типів маякового сигналу і формувати маяковий сигнал, що має цей тип маякового сигналу. Наприклад, процесор 204 може бути сконфігурований з можливістю формувати маяковий сигнал, що включає в себе інформацію маякового сигналу, і визначати те, який тип інформації маякового сигналу потрібно використовувати, як детальніше пояснено нижче. Коли бездротовий пристрій 202 реалізовується або використовується як STA, процесор 204 може бути сконфігурований з можливістю обробляти маякові сигнали множини різних типів маякового сигналу. Наприклад, процесор 204 може бути сконфігурований з можливістю визначати тип маякового сигналу, що використовується в маяковому сигналі, і обробляти маяковий сигнал і/або поля маякового сигналу відповідним чином, як додатково пояснено нижче. Процесор 204 може включати в себе або бути компонентом системи обробки, реалізованої з одним або більше процесорів. Один або більше процесорів можуть бути реалізовані з будьякою комбінацією з мікропроцесорів загального призначення, мікроконтролерів, процесорів цифрових сигналів (DSP), програмованих користувачем вентильних матриць (FPGA), програмованих логічних пристроїв (PLD), контролерів, кінцевих автоматів, вентильної логіки, дискретних апаратних компонентів, спеціалізованих апаратних кінцевих автоматів або будьяких інших підходящих об'єктів, які можуть виконувати обчислення або інші види обробки інформації. Система обробки також може включати в себе машинозчитувані носії для збереження програмного забезпечення. Програмне забезпечення в широкому значенні повинно тлумачитися як таке, що означає будь-який тип інструкцій, які називаються програмним забезпеченням, мікропрограмним забезпеченням, проміжним програмним забезпеченням, мікрокодом, мовою опису апаратних засобів або іншим терміном. Інструкції можуть включати в себе код (наприклад, в форматі вихідного коду, форматі двійкового коду, форматі коду, що виконується, або в будь-якому іншому належному форматі коду). Інструкції, при виконанні за допомогою одного або більше процесорів, інструктують системі обробки виконувати різні функції, описані в даному документі. Бездротовий пристрій 202 також може включати в себе корпус 208, який може включати в себе передавальний пристрій 210 і/або приймальний пристрій 212, щоб забезпечувати можливість передачі та прийому даних між бездротовим пристроєм 202 і віддаленим місцеположенням. Передавальний пристрій 210 і приймальний пристрій 212 можуть бути комбіновані в приймально-передавальний пристрій 214. Антена 216 може бути приєднана до корпусу 208 і електрично з'єднана з приймально-передавальним пристроєм 214. Бездротовий пристрій 202 також може включати в себе (не показані) декілька передавальних пристроїв, декілька приймальних пристроїв, декілька приймально-передавальних пристроїв і/або декілька антен. Передавальний пристрій 210 може бути сконфігурований з можливістю передавати в бездротовому режимі маякові сигнали, що мають різні типи маякового сигналу. Наприклад, передавальний пристрій 210 може бути сконфігурований з можливістю передавати маякові сигнали з різними типами маякових сигналів, сформованих за допомогою процесора 204, поясненого вище. Приймальний пристрій 212 може бути сконфігурований з можливістю приймати в бездротовому режимі маякові сигнали, що мають різні типи маякового сигналу. У деяких аспектах, приймальний пристрій 212 сконфігурований з можливістю виявляти тип маякового сигналу, що використовується, та обробляти маяковий сигнал відповідним чином, як детальніше пояснено нижче. Бездротовий пристрій 202 також може включати в себе детектор 218 сигналів, який може використовуватися для того, щоб виявляти і кількісно визначати рівень сигналів, що приймаються за допомогою приймально-передавального пристрою 214. Детектор 218 сигналів може виявляти такі сигнали, як повна енергія, енергія в розрахунку на піднесучу з розрахунку на символ, спектральна щільність потужності та інші сигнали. Бездротовий пристрій 202 також може включати в себе процесор 220 цифрових сигналів (DSP) для використання при обробці сигналів. DSP 220 може бути сконфігурований з можливістю формувати пакет для передачі. У деяких аспектах, пакет може включати в себе одиницю даних фізичного рівня (PPDU). Бездротовий пристрій 202 в деяких аспектах додатково може включати в себе користувацький інтерфейс 222. Користувацький інтерфейс 222 може включати в себе клавішну 6 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 панель, мікрофон, динамік і/або дисплей. Користувацький інтерфейс 222 може включати в себе будь-який елемент або компонент, який передає інформацію користувачу бездротового пристрою 202 і/або приймає введення від користувача. Бездротовий пристрій 202 в деяких аспектах додатково може включати в себе джерело 230 живлення. Джерело 230 живлення може включати в себе дротове джерело живлення, акумулятор, конденсатор тощо. Джерело 230 живлення може бути сконфігуроване з можливістю надавати різні рівні вихідної потужності. У деяких варіантах здійснення, інші компоненти бездротового пристрою 202 можуть бути сконфігуровані з можливістю перейти в один або більше різних станів споживання потужності. Наприклад, процесор 204 може бути сконфігурований з можливістю працювати в режимі з низьким рівнем потужності або з високим рівнем потужності. Аналогічно, передавальний пристрій 219 і приймальний пристрій 212 здатні працювати в різних станах потужності, які можуть включати в себе неробочий стан, стан повної потужності і один або більше проміжних станів. Зокрема, пристрій 202 в цілому може бути сконфігурований з можливістю перейти в стан з відносно низьким рівнем потужності між передачами і перейти в стан з відносно високим рівнем потужності в один або більше визначених часів. Різні компоненти бездротового пристрою 202 можуть з'єднуватися між собою за допомогою системи 226 шин. Система 226 шин може включати в себе, наприклад, шину даних, а також шину живлення, шину керуючих сигналів і шину сигналів стану додатково до шини даних. Фахівці в даній галузі техніки повинні брати до уваги, що компоненти бездротового пристрою 202 можуть з'єднуватися між собою або приймати або надавати введення один одному з використанням деякого іншого механізму. Хоча на Фіг. 2 проілюстрована визначена кількість окремих компонентів, фахівці в даній галузі техніки повинні визнавати, що один або більше компонентів можуть комбінуватися або реалізовуватися стандартно. Наприклад, процесор 204 може бути використаний для того, щоб реалізовувати не тільки функціональність, описану вище відносно процесора 204, але також і реалізовувати функціональність, описану вище відносно детектора 218 сигналів і/або DSP 220. Додатково, кожний з компонентів, проілюстрованих на Фіг. 2, може бути реалізований з використанням множини окремих елементів. Як пояснено вище, бездротовий пристрій 202 може включати в себе AP 104 або STA 106 і може бути використаний для того, щоб передавати і/або приймати зв'язок, що включає в себе маякові сигнали. Для простоти посилання, коли бездротовий пристрій 202 сконфігурований як AP, він надалі називається бездротовим пристроєм 202a. Аналогічно, коли бездротовий пристрій 202 сконфігурований як STA, він надалі називається бездротовим пристроєм 202s. Фіг. 3 ілюструє приклад кадру 300 маякового сигналу, що використовується в успадкованих системах для зв'язку. Як показано, маяковий сигнал 300 включає в себе заголовок 302 рівня керування доступом до середовища (MAC), тіло 304 кадру і послідовність 306 керування кадрами (FCS). Як показано, MAC-заголовок 302 має довжину 24 байти, тіло 304 кадру має змінну довжину, а FCS 306 має довжину чотири байти. MAC-заголовок 302 служить для того, щоб надавати базову інформацію маршрутизації для кадру 300 маякового сигналу. У проілюстрованому варіанті здійснення, MAC-заголовок 302 включає в себе поле 308 керування кадрами (FC), поле 310 тривалості, поле 312 адреси призначення (DA), поле 314 вихідної адреси (SA), поле 316 ідентифікатора базового набору служб (BSSID) і поле 318 керування послідовностями. Як показано, поле 308 FC має довжину два байти, поле 310 тривалості має довжину два байти, поле 312 DA має довжину шість байтів, поле 314 SA має довжину шість байтів, поле 316 BSSID має довжину шість байтів, і поле 318 керування послідовностями має довжину два байти. Тіло 304 кадру служить для того, щоб надавати докладну інформацію про передавальний вузол. У проілюстрованому варіанті здійснення, тіло 304 кадру включає в себе поле 320 часової мітки, поле 322 інтервалу маякового сигналу, поле 324 інформації характеристик, поле 326 ідентифікатора набору служб (SSID), поле 328 швидкостей, що підтримуються, набір 330 параметрів перескоку частот (FH), набір 332 параметрів прямої послідовності, набір 334 параметрів неконкурентного режиму, набір 336 параметрів незалежного базового набору служб (IBSS), поле 338 інформації країни, поле 340 параметрів FH-перескоку, таблицю 342 FHшаблонів, поле 344 обмежень за потужністю, поле 346 повідомлення про комутацію каналів, поле 348 мовчання, поле 350 прямого вибору частоти (DFS) IBSS, поле 352 керування потужністю передачі (TPC), поле 354 інформації ефективної потужності випромінювання (ERP), розширене поле 356 швидкостей, що підтримуються, і поле 358 перешкодостійкої захисної мережі (RSN). 7 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як показано на Фіг. 3, поле 320 часової мітки має довжину вісім байтів, поле 322 інтервалу маякового сигналу має довжину два байти, поле 324 інформації характеристик має довжину два байти, поле 326 ідентифікатора набору служб (SSID) має змінну довжину, поле 328 швидкостей, що підтримуються, має змінну довжину, набір 330 параметрів перескоку частот (FH) має довжину сім байтів, набір 332 параметрів прямої послідовності має довжину два байти, набір 334 параметрів неконкурентного режиму має довжину вісім байтів, набір 336 параметрів незалежного базового набору служб (IBSS) має довжину 4 байти, поле 338 інформації країни має змінну довжину, поле 340 параметрів FH-перескоку має довжину чотири байти, таблиця 342 FH-шаблонів має змінну довжину, поле 344 обмежень за потужністю має довжину три байти, поле 346 повідомлення про комутацію каналів має довжину шість байтів, поле 348 мовчання має довжину вісім байтів, поле 350 прямого вибору частоти (DFS) IBSS має змінну довжину, поле 352 керування потужністю передачі (TPC) має довжину чотири байти, поле 354 інформації ефективної потужності випромінювання (ERP) має довжину три байти, розширене поле 356 швидкостей, що підтримуються, має змінну довжину, і поле 358 перешкодостійкої захисної мережі (RSN) має змінну довжину. Як і раніше посилаючись на Фіг. 3, хоча кадр 300 маякового сигналу має змінну довжину, він завжди має довжину щонайменше в 89 байтів. У різних оточеннях радіозв'язку велика частина інформації, що міститься в кадрі 300 маякового сигналу, може використовуватися нечасто або взагалі не використовуватися. Відповідно, в оточеннях радіозв'язку з низьким рівнем потужності, може бути бажаним зменшувати довжину кадру 300 маякового сигналу з тим, щоб зменшувати споживання потужності. Крім того, деякі оточення радіозв'язку використовують низькі швидкості передачі даних. Наприклад, точка доступу, що реалізовує стандарт 802.11 ah, може вимагати відносно багато часу для того, щоб передавати кадр 300 маякового сигналу, внаслідок відносно невеликих швидкостей передачі даних. Відповідно, може бути бажаним зменшувати довжину кадру 300 маякового сигналу, щоб скорочувати кількість часу, яка потрібна для передачі кадру 300 маякового сигналу. Передбачений ряд підходів, за рахунок яких кадр 300 маякового сигналу може скорочуватися або стискуватися. У варіанті здійснення, одне або більше полів кадру 300 маякового сигналу можуть опускатися. В іншому варіанті здійснення, одне або більше полів кадру 300 маякового сигналу можуть бути зменшені за розміром, наприклад, за допомогою використання іншої схеми кодування або за допомогою прийняття меншого інформаційного контенту. В одному варіанті здійснення, бездротова система може давати можливість STA запитувати AP на предмет інформації, що опускається з маякового сигналу. Наприклад, STA може запитувати інформацію, що опускається з маякового сигналу, через тестовий запит. У варіанті здійснення, повний маяковий сигнал може відправлятися періодично або в динамічно вибираний час. Фіг. 4 ілюструє зразковий кадр 400 маякового сигналу з низьким обсягом службової інформації. У проілюстрованому варіанті здійснення, кадр 400 маякового сигналу з низьким обсягом службової інформації включає в себе поле 410 керування кадрами (FC), поле 420 вихідної адреси (SA), часову мітку 430, поле 440 послідовності змін, індикатор 450 часу наступного повного маякового сигналу (NFBTI), поле 460 стиснутого SSID, поле 470 параметрів мережі доступу, поле 480 необов'язкових IE і поле 490 контролю циклічним надмірним кодом (CRC). Як показано, поле 410 керування кадрами (FC) має довжину два байти, поле 420 вихідної адреси (SA) має довжину шість байтів, часова мітка 430 має довжину чотири байти, поле 440 послідовності змін має довжину один байт, поле 450 тривалості до наступного повного маякового сигналу має довжину три байти, поле 460 стиснутого SSID має довжину чотири байти, поле 470 параметрів мережі доступу має довжину один байт, і поле 490 контролю циклічним надмірним кодом (CRC) має довжину чотири байти. У різних варіантах здійснення, кадр 400 маякового сигналу з низьким обсягом службової інформації може опускати одне або більше полів, показаних на Фіг. 4, і/або включати в себе одне або більше полів, не показаних на Фіг. 4, які включають в себе будь-яке з полів, пояснених в даному документі. Зокрема, в різних варіантах здійснення, одне або більше з індикатора 450 часу наступного повного маякового сигналу, поля 460 стиснутого SSID і полів 470 параметрів мережі доступу може опускатися відповідно до одного або більше прапорів у полі 410 керування кадрами. Фахівці в даній галузі техніки повинні брати до уваги, що поля в кадрі 400 маякового сигналу з низьким обсягом службової інформації можуть мати інші підходящі довжини і можуть мати інший порядок. Поле 312 адреси призначення (DA), описане вище відносно Фіг. 3, може опускатися з кадру 400 маякового сигналу з низьким обсягом службової інформації, оскільки кадр 400 маякового сигналу може бути переданий в широкомовному режимі. Відповідно, може не бути потреби 8 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 ідентифікувати конкретну адресу призначення. Аналогічно, може опускатися поле 316 BSSID. У варіанті здійснення, поле 420 SA може включати в себе BSSID. Також може опускатися поле 310 тривалості. У варіанті здійснення, якщо вектор виділення мережі (NAV) потрібний після відправки кадру 400 маякового сигналу з низьким обсягом службової інформації, він може бути переданий в службових сигналах з використанням короткого міжкадрового інтервалу (SIFS) після того, як відправляється кадр 400 маякового сигналу. Крім того, поле 318 керування послідовностями може опускатися з кадру 400 маякового сигналу з низьким обсягом службової інформації, оскільки керування послідовностями може бути необов'язковим в маяковому сигналі. У проілюстрованому варіанті здійснення, поле 410 керування кадрами (FC) включає в себе двобітове поле 411 версії, двобітове поле 412 типу, чотирибітове поле 413 підтипу, однобітовий прапор 414 присутності індикатора часу наступного повного маякового сигналу, однобітовий прапор 415 присутності SSID, однобітовий прапор 416 наявності міжмережної взаємодії, трибітове поле 417 смуги пропускання (BW), однобітовий прапор 418 активації безпеки і один зарезервований (RSVD) біт 419. У різних варіантах здійснення, поле 410 FC може опускати одне або більше полів, показаних на Фіг. 4, і/або включати в себе одне або більше полів, не показаних на Фіг. 4, які включають в себе будь-яке з полів, пояснених в даному документі. Фахівці в даній галузі техніки повинні брати до уваги, що поля в полі 410 FC маякових сигналів можуть мати інші підходящі довжини і можуть мати інший порядок. У варіанті здійснення, поле 410 керування кадрами (FC) містить прапор, який вказує те, що кадр 400 маякового сигналу є маяковим сигналом з низьким обсягом службової інформації (LOB), який також називається "коротким маяковим сигналом". У варіанті здійснення, поле 410 FC може вказувати те, що кадр 400 маякового сигналу є коротким маяковим сигналом, за допомогою завдання поля 412 типу рівним "11" (що може вказувати кадр маякового сигналу) і за допомогою завдання поля 413 підтипу рівним "0001" (що може вказувати те, що маяковий сигнал є стиснутим, з низьким обсягом службової інформації і/або "коротким"). Коли STA приймає кадр 400 маякового сигналу, вона може декодувати поле 410 FC, що містить прапор, який вказує те, що кадр 400 маякового сигналу є коротким маяковим сигналом. Відповідно, STA може декодувати кадр 400 маякового сигналу відповідно до формату, описаного в даному документі. Прапор 414 присутності індикатора часу наступного повного маякового сигналу, показаний на Фіг. 4, включає в себе один біт. У деяких реалізаціях, прапор 414 присутності індикатора часу наступного повного маякового сигналу може включати в себе декілька бітів. У деяких реалізаціях, прапор 414 присутності індикатора часу наступного повного маякового сигналу може включати в себе число бітів, що конфігурується. Наприклад, довжина поля 414 індикатора присутності часу наступного повного маякового сигналу може бути асоційована з конкретними для пристрою характеристиками, такими як набір служб, тип пристрою або значення, збереженими в запам'ятовуючому пристрої. Значення, включене у прапор 414 присутності індикатора часу наступного повного маякового сигналу, може бути використане для того, щоб ідентифікувати те, що поле 450 індикатора часу наступного повного маякового сигналу включається в кадр 400 маякового сигналу з низьким обсягом службової інформації. Відповідно, передавальний пристрій, наприклад, AP 104 (Фіг. 1), може задавати значення у прапорі 414 присутності індикатора часу наступного повного маякового сигналу, коли передавальний пристрій сконфігурований з можливістю передавати поле 450 індикатора часу наступного повного маякового сигналу і повинен включати поле 450 індикатора часу наступного повного маякового сигналу в кадр, що передається. Наприклад, в реалізації, показаній на Фіг. 4, прапор 414 присутності індикатора часу наступного повного маякового сигналу, що включає в себе один біт, може задавати значення прапора 414 присутності індикатора часу наступного повного маякового сигналу рівним "1", щоб вказувати те, що кадр 400 маякового сигналу з низьким обсягом службової інформації включає в себе поле 450 індикатора часу наступного повного маякового сигналу. Навпаки, передавальний пристрій може бути сконфігурований з можливістю задавати значення прапора 414 присутності індикатора часу наступного повного маякового сигналу рівним "0", щоб вказувати те, що кадр 400 маякового сигналу з низьким обсягом службової інформації не включає в себе поле 450 індикатора часу наступного повного маякового сигналу. У деяких реалізаціях, "присутність" поля індикатора часу наступного повного маякового сигналу також може включати в себе те, є чи ні значення, включене в поле індикатора часу наступного повного маякового сигналу, робочим значенням. Наприклад, в деяких реалізаціях, якщо передавальний пристрій не сконфігурований з можливістю формувати значення індикатора часу наступного повного маякового сигналу для кожного сигналу, передавальний 9 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 пристрій може задавати значення для поля рівним довільному значенню (наприклад, випадковому, постійному, нульовому). Відповідно, завдання значення присутності таким чином, що надається індикатор відносно "неприсутності", в деяких реалізаціях може означати те, що поле включається в кадр, але значення, що міститься в полі, є неробочим (наприклад, довільним). Приймальний пристрій, наприклад, STA 106 (Фіг. 1), може обробляти поле 410 керування кадрами, щоб визначати те, включає чи ні кадр, що приймається, в себе поле 450 індикатора часу наступного повного маякового сигналу, за допомогою ідентифікації значення, включеного у прапор 414 присутності індикатора часу наступного повного маякового сигналу. Наприклад, в реалізації, показаній на Фіг. 4, прапор 414 присутності індикатора часу наступного повного маякового сигналу, що включає в себе один біт, може задавати значення прапора 414 присутності індикатора часу наступного повного маякового сигналу рівним "1", щоб вказувати те, що кадр 400 маякового сигналу з низьким обсягом службової інформації включає в себе поле 450 індикатора часу наступного повного маякового сигналу. Навпаки, значення прапора 414 присутності індикатора часу наступного повного маякового сигналу може задаватися рівним "0", щоб вказувати те, що кадр 400 маякового сигналу з низьким обсягом службової інформації не включає в себе поле 450 індикатора часу наступного повного маякового сигналу. У деяких реалізаціях, приймальний пристрій може змінювати обробку кадру 400 маякового сигналу з низьким обсягом службової інформації на основі того, включає чи ні кадр 400 маякового сигналу з низьким обсягом службової інформації в себе поле 450 індикатора часу наступного повного маякового сигналу. Наприклад, якщо приймальний пристрій ідентифікує те, включає чи ні кадр в себе поле 450 індикатора часу наступного повного маякового сигналу, через обробку прапора 414 присутності індикатора часу наступного повного маякового сигналу, включеного в поле 410 керування кадрами, належний процесор сигналів може бути сконфігурований з можливістю обробляти кадри з або без поля 450 індикатора часу наступного повного маякового сигналу. Це дозволяє поліпшувати обробку кадру, оскільки приймальний пристрій може ідентифікувати характеристики кадру (наприклад, присутність індикатора часу наступного повного маякового сигналу) без обов'язкової обробки всього кадру спочатку. Прапор 415 присутності SSID, показаний на Фіг. 4, включає в себе один біт. У деяких реалізаціях, прапор 415 присутності SSID може включати в себе декілька бітів. У деяких реалізаціях, прапор 415 присутності SSID може включати в себе число бітів, що конфігурується. Наприклад, довжина прапора 415 присутності SSID може бути асоційована з конкретними для пристрою характеристиками, такими як набір служб, тип пристрою або значення, збереженими в запам'ятовуючому пристрої. Значення, включене у прапор 415 присутності SSID, може бути використане для того, щоб ідентифікувати те, що поле 460 стиснутого SSID включається в кадр 400 маякового сигналу з низьким обсягом службової інформації. Наприклад, в деяких реалізаціях, SSID може бути прихованим або маскованим. Відповідно, передавальний пристрій, наприклад, AP 104 (Фіг. 1), може задавати значення у прапорі 415 присутності SSID, коли передавальний пристрій сконфігурований з можливістю передавати поле 460 стиснутого SSID і повинен включати поле 460 стиснутого SSID в кадр, що передається. Наприклад, в реалізації, показаній на Фіг. 4, прапор 415 присутності SSID, що включає в себе один біт, може задавати значення прапора 415 присутності SSID рівним "1", щоб вказувати те, що кадр 400 маякового сигналу з низьким обсягом службової інформації включає в себе поле 460 стиснутого SSID. Навпаки, передавальний пристрій може бути сконфігурований з можливістю задавати значення прапора 415 присутності SSID рівним "0", щоб вказувати те, що кадр 400 маякового сигналу з низьким обсягом службової інформації не включає в себе поле 460 стиснутого SSID. У деяких реалізаціях, "присутність" поля стиснутого SSID також може включати в себе те, є чи ні значення, включене в поле стиснутого SSID, робочим значенням. Наприклад, в деяких реалізаціях, якщо передавальний пристрій не сконфігурований з можливістю формувати значення поля стиснутого SSID для кожного сигналу, передавальний пристрій може задавати значення для поля рівним довільному значенню (наприклад, випадковому, постійному, нульовому). Відповідно, завдання значення присутності таким чином, що надається індикатор відносно "неприсутності", в деяких реалізаціях може означати те, що поле включається в кадр, але значення, що міститься в полі, є неробочим (наприклад, довільним). Приймальний пристрій, наприклад, STA 106 (Фіг. 1), може обробляти поле 410 керування кадрами, щоб визначати те, включає чи ні кадр, що приймається, в себе поле 460 стиснутого SSID, за допомогою ідентифікації значення, включеного у прапор 415 присутності SSID. Наприклад, в реалізації, показаній на Фіг. 4, прапор 415 присутності SSID, що включає в себе один біт, може задавати значення прапора 415 присутності SSID рівним "1", щоб вказувати те, 10 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 що кадр 400 маякового сигналу з низьким обсягом службової інформації включає в себе поле 460 стиснутого SSID. Навпаки, значення прапора 415 присутності SSID може задаватися рівним "0", щоб вказувати те, що кадр 400 маякового сигналу з низьким обсягом службової інформації не включає в себе поле 460 стиснутого SSID. У деяких реалізаціях, приймальний пристрій може змінювати обробку кадру 400 маякового сигналу з низьким обсягом службової інформації на основі того, включає чи ні кадр 400 маякового сигналу з низьким обсягом службової інформації в себе поле 460 стиснутого SSID. Наприклад, якщо приймальний пристрій ідентифікує те, включає чи ні кадр в себе поле 460 стиснутого SSID, через обробку прапора 415 присутності SSID, включеного в поле 410 керування кадрами, належний процесор сигналів може бути сконфігурований з можливістю обробляти кадри з або без поля 460 стиснутого SSID. Це дозволяє поліпшувати обробку кадру, оскільки приймальний пристрій може ідентифікувати характеристики кадру (наприклад, присутність поля стиснутого SSID) без обов'язкової обробки всього кадру спочатку. В одному варіанті здійснення, AP може задавати поле 460 стиснутого SSID рівним зарезервованому значенню, яке вказує те, що SSID є прихованим. Наприклад, коли SSID є прихованим, поле 460 стиснутого SSID може мати значення з усіх нулів, усіх одиниць тощо. Якщо SSID хешується до зарезервованого значення при обчисленні з використанням SSID-хешфункції, хешований SSID може бути повторно перетворений в інше значення (наприклад, постійне значення) або повторно перетворений в альтернативне значення з використанням альтернативної хеш-функції. В іншому варіанті здійснення, поле 410 FC може включати в себе індикатор того, що SSID є прихованим. Прапор 416 наявності міжмережної взаємодії, показаний на Фіг. 4, включає в себе один біт. У деяких реалізаціях, прапор 416 наявності міжмережної взаємодії може включати в себе декілька бітів. У деяких реалізаціях, прапор 416 наявності міжмережної взаємодії може включати в себе число бітів, що конфігурується. Наприклад, довжина поля 414 індикатора присутності часу наступного повного маякового сигналу може бути асоційована з конкретними для пристрою характеристиками, такими як набір служб, тип пристрою або значення, збереженими в запам'ятовуючому пристрої. Значення, включене у прапор 416 наявності міжмережної взаємодії, може бути використане для того, щоб ідентифікувати те, що поле 470 параметрів мережі доступу включається в кадр 400 маякового сигналу з низьким обсягом службової інформації. Відповідно, передавальний пристрій, наприклад, AP 104 (Фіг. 1), може задавати значення у прапорі 416 наявності міжмережної взаємодії, коли передавальний пристрій сконфігурований з можливістю передавати поле 470 параметрів мережі доступу і повинний включати поле 470 параметрів мережі доступу в кадр, що передається. Наприклад, в реалізації, показаній на Фіг. 4, прапор 416 наявності міжмережної взаємодії, який включає в себе один біт, може задавати значення прапора 416 наявності міжмережної взаємодії рівним "1", щоб вказувати те, що кадр 400 маякового сигналу з низьким обсягом службової інформації включає в себе поле 470 параметрів мережі доступу. Навпаки, передавальний пристрій може бути сконфігурований з можливістю задавати значення прапора 416 наявності міжмережної взаємодії рівним "0", щоб вказувати те, що кадр 400 маякового сигналу з низьким обсягом службової інформації не включає в себе поле 470 параметрів мережі доступу. У деяких реалізаціях, "присутність" поля параметрів мережі доступу також може включати в себе те, є чи ні значення, включене в поле параметрів мережі доступу, робочим значенням. Наприклад, в деяких реалізаціях, якщо передавальний пристрій не сконфігурований з можливістю формувати значення параметрів мережі доступу для кожного сигналу, передавальний пристрій може задавати значення для поля рівним довільному значенню (наприклад, випадковому, постійному, нульовому). Відповідно, завдання значення присутності таким чином, що надається індикатор відносно "неприсутності", в деяких реалізаціях може означати те, що поле включається в кадр, але значення, що міститься в полі, є неробочим (наприклад, довільним). Приймальний пристрій, наприклад, STA 106 (Фіг. 1), може обробляти поле 410 керування кадрами, щоб визначати те, включає чи ні кадр, що приймається, в себе поле 470 параметрів мережі доступу, за допомогою ідентифікації значення, включеного у прапор 416 наявності міжмережної взаємодії. Наприклад, в реалізації, показаній на Фіг. 4, прапор 416 наявності міжмережної взаємодії, який включає в себе один біт, може задавати значення прапора 416 наявності міжмережної взаємодії рівним "1", щоб вказувати те, що кадр 400 маякового сигналу з низьким обсягом службової інформації включає в себе поле 470 параметрів мережі доступу. Навпаки, значення прапора 416 наявності міжмережної взаємодії може задаватися рівним "0", щоб вказувати те, що кадр 400 маякового сигналу з низьким обсягом службової інформації не 11 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 включає в себе поле 470 параметрів мережі доступу. У деяких реалізаціях, приймальний пристрій може змінювати обробку кадру 400 маякового сигналу з низьким обсягом службової інформації на основі того, включає чи ні кадр 400 маякового сигналу з низьким обсягом службової інформації в себе поле 470 параметрів мережі доступу.Наприклад, якщо приймальний пристрій ідентифікує те, включає чи ні кадр в себе поле 470 параметрів мережі доступу, через обробку прапора 416 наявності міжмережної взаємодії, включеного в поле 410 керування кадрами, належний процесор сигналів може бути сконфігурований з можливістю обробляти кадри з або без поля 470 параметрів мережі доступу. Це дозволяє поліпшувати обробку кадру, оскільки приймальний пристрій може ідентифікувати характеристики кадру (наприклад, присутність параметрів мережі доступу) без обов'язкової обробки всього кадру спочатку. У варіанті здійснення, поле 417 смуги пропускання служить для того, щоб вказувати смугу пропускання AP 104 (Фіг. 1). У варіанті здійснення, поле 417 смуги пропускання може вказувати смугу пропускання в 2 МГц помножити на двійкове значення поля 417 смуги пропускання. Наприклад, значення "0001" може вказувати BSS на 2 МГц, і значення "0002" може вказувати BSS на 4 МГц. У варіанті здійснення, значення "0000" може вказувати BSS на 1 МГц. У різних варіантах здійснення, можуть використовуватися інші множники і/або варіанти кодування. Прапор 418 активації безпеки, показаний на Фіг. 4, включає в себе один біт. У деяких реалізаціях, прапор 418 активації безпеки може включати в себе декілька бітів. У деяких реалізаціях, прапор 418 активації безпеки може включати в себе число бітів, що конфігурується. Наприклад, довжина прапора 418 активації безпеки може бути асоційована з конкретними для пристрою характеристиками, такими як набір служб, тип пристрою або значення, збереженими в запам'ятовуючому пристрої. У варіанті здійснення, значення, включене у прапор 418 активації безпеки, може служити для того, щоб вказувати те, використовується чи ні шифрування даних за допомогою AP 104 (Фіг. 1). У варіанті здійснення, подробиці перешкодостійкої захисної мережі (RSN) можуть бути одержані з тестової відповіді. Відповідно, передавальний пристрій, наприклад, AP 104 (Фіг. 1), може задавати значення у прапорі 418 активації безпеки, коли передавальний пристрій сконфігурований з можливістю використовувати шифрування даних. Наприклад, в реалізації, показаній на Фіг. 4, прапор 418 активації безпеки, який включає в себе один біт, може задавати значення прапора 418 активації безпеки рівним "1", щоб вказувати те, що передавальний пристрій сконфігурований з можливістю використовувати шифрування даних. Навпаки, передавальний пристрій може бути сконфігурований з можливістю задавати значення прапора 418 активації безпеки рівним "0", щоб вказувати те, що передавальний пристрій не сконфігурований з можливістю використовувати шифрування даних. Приймальний пристрій, наприклад, STA 106 (Фіг. 1), може обробляти поле 410 керування кадрами, щоб визначати те, виконаний чи ні передавальний пристрій з можливістю використовувати шифрування даних, за допомогою ідентифікації значення, включеного у прапор 418 активації безпеки. Наприклад, в реалізації, показаній на Фіг. 4, прапор 418 активації безпеки, який включає в себе один біт, може задавати значення прапора 418 активації безпеки рівним "1", щоб вказувати те, що передавальний пристрій сконфігурований з можливістю використовувати шифрування даних. Навпаки, значення прапора 418 активації безпеки може задаватися рівним "0", щоб вказувати те, що передавальний пристрій не сконфігурований з можливістю використовувати шифрування даних. У деяких реалізаціях, приймальний пристрій може змінювати обробку кадру 400 маякового сигналу з низьким обсягом службової інформації і/або інших кадрів на основі того, виконаний чи ні цей передавальний пристрій з можливістю використовувати шифрування даних. Наприклад, якщо приймальний пристрій ідентифікує те, виконаний чи ні передавальний пристрій з можливістю використовувати шифрування даних, через обробку прапора 418 активації безпеки, включеного в поле 410 керування кадрами, належний процесор сигналів може бути сконфігурований з можливістю обробляти кадри з або без шифрування. У проілюстрованому варіанті здійснення за Фіг. 4, поле 430 часової мітки коротше поля 320 часової мітки, описаного вище відносно Фіг. 3. Зокрема, поле 430 часової мітки має довжину тільки в чотири байти, тоді як поле 320 часової мітки має довжину вісім байтів. Поле 430 часової мітки може включати в себе один або більше молодших бітів "повної" часової мітки, наприклад, поля 320 часової мітки. Наприклад, поле 430 часової мітки може включати в себе чотири молодших байти поля 320 часової мітки. У варіанті здійснення, STA, що приймає маяковий сигнал 400 з низьким обсягом службової інформації, може витягувати повну восьмибайтову часову мітку з передавальної AP через тестовий запит. В одному варіанті здійснення, довжина поля 430 часової мітки може вибиратися 12 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 таким чином, що поле 430 часової мітки не переповнюється більше одного разу кожні сім хвилин. У традиційній системі значення поля 320 часової мітки інтерпретується як число наносекунд. У варіанті здійснення, значення поля 430 часової мітки може бути інтерпретоване як число періодів OFDM-символів. Відповідно, у варіантах здійснення, в яких період OFDMсимволу перевищує наносекунду, поле 430 часової мітки може не переповнюватися настільки швидко. У варіанті здійснення, поле 430 часової мітки може спрощувати функцію часової синхронізації (TSF) між пристроями 104 та 106 в системі 100 бездротового зв'язку. У варіантах здійснення, в яких AP 104 оновлює поле 430 часової мітки при 1 МГц, чотирибайтове поле 430 часової мітки переповнюється приблизно кожні 72 хвилини. У варіантах здійснення, в яких синхросигнали пристрою відхиляються приблизно на +/-20 частин на мільйон, для відхилення на 30 хв потрібно приблизно 1,4 роки. Відповідно, пристрій 106 може підтримувати часову синхронізацію з AP 104, якщо він перевіряє маяковий сигнал 400 не частіше одного раз на день. У проілюстрованому варіанті здійснення за Фіг. 4, поле 440 послідовності змін може служити для того, щоб надавати порядковий номер, який вказує зміну в інформації мережі. У проілюстрованому варіанті здійснення, поле 440 послідовності змін служить для відстеження змін в AP 104. У варіанті здійснення, AP 104 може збільшувати поле 440 послідовності змін, коли змінюються один або більше параметрів AP 104. Наприклад, AP може передавати повний маяковий сигнал, коли змінюється SSID. В одному варіанті здійснення, AP 104 може зменшувати поле 440 послідовності змін, змінювати поле 440 послідовності змін на випадкове або псевдовипадкове число або іншим чином модифікувати поле 440 послідовності змін, коли змінюється конфігурація AP 104. У різних варіантах здійснення, поле 440 послідовності змін може згадуватися як індекс маякового сигналу або номер маякового сигналу. STA 106 може бути сконфігурована з можливістю виявляти зміну в полі 440 послідовності змін. Коли STA 106 виявляє зміну в полі 440 послідовності змін, STA 106 може чекати передачі повного маякового сигналу. STA 106 може затримувати перехід в режим очікування або з низьким рівнем потужності в той час, коли вона чекає передачі повного маякового сигналу за допомогою AP 104. В іншому варіанті здійснення, STA 106 може відправляти кадр тестового запиту в AP 104, коли STA 106 виявляє зміну в полі 440 послідовності змін. AP 104 може відправляти оновлену конфігураційну інформацію в STA 106 у відповідь на кадр тестового запиту. Як і раніше посилаючись на Фіг. 4, індикатор 450 часу наступного повного маякового сигналу може служити для того, щоб указати наступний час, в який AP 104 буде передавати повний маяковий сигнал, наприклад, маяковий сигнал 300. Відповідно, у варіанті здійснення, STA 106 можуть бути не здатні до передачі тестового запиту і можуть знаходитися в режимі очікування при очікуванні повного маякового сигналу. У різних варіантах здійснення, індикатор 450 часу наступного повного маякового сигналу може включати в себе одне або більше з наступного: прапор, який вказує те, що повний маяковий сигнал є наступним, абсолютний час, в який AP 104 буде передавати повний маяковий сигнал, і тривалість доти, доки AP 104 не передасть повний маяковий сигнал. У проілюстрованому варіанті здійснення, індикатор 450 наступного повного маякового сигналу може включати в себе індикатор часу наступного повного маякового сигналу. У варіанті здійснення, STA може використовувати індикатор часу в формі тривалості до наступного повного маякового сигналу, щоб визначати час для того, щоб активуватися і приймати повний маяковий сигнал, за рахунок цього заощаджуючи електроенергію. У проілюстрованому варіанті здійснення, індикатор часу наступного повного маякового сигналу включає в себе 3 старших байти, з 4 молодших байтів, наступної часової мітки в формі часу передачі цільового маякового сигналу (TBTT). Іншими словами, індикатор 450 часу наступного повного маякового сигналу може включати в себе байти 1-4 наступної часової ТВТТ-мітки з опущеним байтом 0 (в системі позначень з прямим порядком байтів). У варіанті здійснення, індикатор 450 часу наступного повного маякового сигналу може мати розрізнення в одиницях по 46 мкс. У варіанті здійснення, AP 104 може обчислювати наступний TBTT в програмному забезпеченні і зберігати значення в кадрі. У різних варіантах здійснення, індикатор 450 часу наступного повного маякового сигналу може бути кодований іншими способами. У варіанті здійснення, індикатор 450 часу наступного повного маякового сигналу може включати в себе прапор подальшого повного маякового сигналу. Прапор подальшого повного маякового сигналу може включати в себе один біт. У деяких реалізаціях, прапор подальшого повного маякового сигналу може включати в себе декілька бітів. У деяких реалізаціях, прапор подальшого повного маякового сигналу може включати в себе число бітів, що конфігурується. Наприклад, довжина прапора 418 активації безпеки може бути асоційована з конкретними для 13 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 пристрою характеристиками, такими як набір служб, тип пристрою або значення, збереженими в запам'ятовуючому пристрої. Прапор подальшого повного маякового сигналу може служити для того, щоб вказувати те, що AP 104 буде передавати традиційний маяковий сигнал, наприклад, кадр 300 маякового сигналу, описаний вище відносно Фіг. 3, після передачі маякового сигналу 400 з низьким обсягом службової інформації. У варіанті здійснення, AP 104 передає повний маяковий сигнал, коли змінюється конфігурація AP 104. Наприклад, AP 104 може передавати повний маяковий сигнал, коли змінюється SSID. У варіанті здійснення, індикатор 450 часу наступного повного маякового сигналу може включати в себе тривалість до наступного повного маякового сигналу. Тривалість до наступного повного маякового сигналу може служити для того, щоб вказувати число одиниць часу (TU) перед наступним повним маяковим сигналом. У варіанті здійснення, одиниці часу можуть становити 1024 мкс. У варіанті здійснення, тривалість до наступного повного маякового сигналу може вказувати число одиниць часу перед наступним повним маяковим сигналом в межах точності в 1 TU. У варіанті здійснення, STA може використовувати тривалість до наступного повного маякового сигналу, щоб визначати час для того, щоб активуватися і приймати повний маяковий сигнал, за рахунок цього заощаджуючи електроенергію. У варіанті здійснення, заздалегідь встановлене значення (наприклад, нульове значення) в індикаторі 450 часу наступного повного маякового сигналу може вказувати те, що ознака тривалості до наступного повного маякового сигналу не підтримується, або те, що тривалість не визначається. Наприклад, значення з усіх нулів, усіх одиниць і/або будь-яке інше заздалегідь визначене значення може вказувати те, що AP не підтримує надання тривалості до наступного повного маякового сигналу, або те, що тривалість не визначається. У різних варіантах здійснення, тривалість до наступного повного маякового сигналу може бути кодована іншими способами. У проілюстрованому варіанті здійснення за Фіг. 4, поле 460 стиснутого SSID може служити меті, аналогічній меті поля 344 SSID, описаного вище відносно Фіг. 3. Зокрема, поле 460 стиснутого SSID може ідентифікувати бездротову мережу. Проте, з урахуванням того, що поле 344 SSID включає в себе буквено-цифровий рядок змінної довжини, поле 460 стиснутого SSID може бути меншим. Наприклад, поле 460 стиснутого SSID може включати в себе всього чотири байти. У варіанті здійснення, поле 460 стиснутого SSID є хешем SSID точки доступу, таким як, наприклад, поле 430 SSID-хеша, описане вище відносно Фіг. 4. У варіанті здійснення, поле 460 стиснутого SSID може бути CRC, обчисленим для частини або усього з SSID, асоційованого з AP 104. Наприклад, поле 460 стиснутого SSID може використовувати ідентичний породжуючий поліном, який використовується для обчислення контрольної CRC-суми 490. У варіанті здійснення, STA може запитувати повний SSID з AP, що передає кадр 400 маякового сигналу з низьким обсягом службової інформації, через тестовий запит. В іншому варіанті здійснення, STA, що виконує пошук конкретного SSID, може визначати те, співпадає чи ні AP з необхідним SSID, за допомогою хешування необхідного SSID і порівняння результату з полем 460 стиснутого SSID. У варіанті здійснення, довжина поля 460 стиснутого SSID може вибиратися таким чином, що імовірності хешування двох різних мережних SSID до ідентичного значення менше 0,5 %. Як і раніше посилаючись на Фіг. 4, поле 470 параметрів мережі доступу може включати в себе служби доступу, що надаються за допомогою AP 104. Наприклад, поле 470 параметрів мережі доступу може включати в себе 4-бітове поле типу мережі доступу, однобітовий прапор активності Інтернету, однобітовий прапор додаткової стадії, необхідної для доступу (ASRA), однобітовий прапор служб екстреної допомоги в зоні досяжності (ESR) і однобітовий прапор неаутентифікованих доступних служб екстреної допомоги (UESA). Поле 470 параметрів мережі доступуможе допомагати STA швидко відфільтровувати небажані AP у всіх каналах, що скануються на основі стиснутого маякового сигналу 400, що часто передається, без втрати часу і/або потужності на те, щоб відстежувати повні маякові сигнали 300 або тестові відповіді з AP. Як і раніше посилаючись на Фіг. 4, поле 480 необов'язкових IE може включати в себе додаткові інформаційні елементи, як описано в даному документі. В одному варіанті здійснення, поле 480 необов'язкових IE включає в себе індикатор повної TIM або майбутньої TIM. В іншому варіанті здійснення, поле 480 необов'язкових IE включає в себе додаткову інформацію маякового сигналу. Як і раніше посилаючись на Фіг. 4, поле 490 CRC може служити меті, аналогічній меті поля 306 FCS, описаного вище відносно Фіг. 3. Зокрема, поле 490 CRC може давати можливість приймальній STA ідентифікувати помилки при передачі в маяковому сигналі, що приймається. Хоча поле 490 CRC показане з довжиною в чотири байти, поле 490 CRC може мати інші довжини в різних варіантах здійснення. В одному варіанті здійснення, наприклад, поле 490 CRC має довжину два байти. В іншому варіанті здійснення, поле 490 CRC має довжину один байт. 14 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 Поле 490 CRC може являти собою інший тип контрольного коду. У варіанті здійснення, поле 490 CRC являє собою перевірку цілісності повідомлень (MIC). У варіанті здійснення, кадр 400 маякового сигналу з низьким обсягом службової інформації може згадуватися як "короткий маяковий SSID-сигнал". Короткий маяковий SSID-сигнал 400 може бути переданий в широкомовному режимі (наприклад, за допомогою AP 104, показаної на Фіг. 1) щонайменше в одну неасоційовану STA 106. Короткий маяковий SSID-сигнал 400 може служити для того, щоб оповіщати SSID (або стиснутий SSID 430) в неасоційовані STA 106, які можуть виконувати пошук мережі. У варіанті здійснення, AP 104 передає короткий маяковий SSID-сигнал 400 в інтервалі короткого маякового SSID-сигналу. Інтервал короткого маякового SSID-сигналу може бути кратним поля інтервалу маякового сигналу для повного маякового сигналу ("інтервалу повного маякового сигналу", такого як, наприклад, поле 322 інтервалу маякового сигналу, пояснене вище відносно Фіг. 3). Наприклад, інтервал короткого маякового SSID-сигналу може становити 1 інтервал маякового сигналу, 2 інтервали повного маякового сигналу, 3 інтервали повного маякового сигналу тощо. У варіанті здійснення, поле 410 керування кадрами (FC) містить прапор, який вказує те, що кадр 400 маякового сигналу є маяковим сигналом з низьким обсягом службової інформації (LOB), який також називається "коротким маяковим сигналом", а більш конкретно, "коротким маяковим SSID-сигналом". У варіанті здійснення, поле 410 FC може вказувати те, що кадр 400 маякового сигналу є коротким маяковим SSID-сигналом, за допомогою завдання "значення типу" (яке може являти собою біти B3:B2 поля 410 FC) рівним "11" (яке може вказувати кадр маякового сигналу) і за допомогою завдання "значення підтипу" (яке може являти собою біти B7:B4 поля 410 FC) рівним "0001" (яке може вказувати те, що маяковий сигнал є стиснутим, з низьким обсягом службової інформації, "коротким" і/або призначений для неасоційованих STA). Коли STA приймає кадр 400 маякового сигналу, вона може декодувати поле 410 FC, що містить прапор, який вказує те, що кадр 400 маякового сигналу є коротким маяковим SSID-сигналом. Відповідно, STA може декодувати кадр 400 маякового сигналу відповідно до формату, описаного в даному документі. Як пояснено вище, STA, що приймає короткий маяковий SSIDсигнал, може бути не асоційована з AP, що передає короткий маяковий SSID-сигнал. У варіанті здійснення, точка доступу може періодично відправляти бітову карту (тобто TIM) в маяковому сигналі, щоб ідентифікувати те, які станції з використанням енергозберігаючого режиму мають кадри даних, що чекають їх в буфері точки доступу. TIM ідентифікує станцію за допомогою ідентифікатора асоціювання (AID), який точка доступу призначає під час процесу асоціювання. Проте, в різних мережних оточеннях з низьким трафіком і/або з низьким рівнем потужності, може бути небажаним періодично відправляти TIM. Наприклад, в додатках електронного цінника, відображення електронної ціни може оновлюватися тільки один раз на годину. Отже, відправка TIM кожний TIM-інтервал (який традиційно набагато коротше, ніж раз на годину) може бути витратною. Проте, у варіантах здійснення, в яких TIM не відправляється кожний TIM-інтервал, TIM-інтервал переважно є невеликим, так що коли здійснюється оновлення, воно може швидко передаватися. Фіг. 5 ілюструє інший зразковий кадр 500 маякового сигналу з низьким обсягом службової інформації. У проілюстрованому варіанті здійснення, кадр 500 маякового сигналу з низьким обсягом службової інформації включає в себе поле 510 керування кадрами (FC), поле 520 вихідної адреси (SA), часову мітку 540, поле 550 послідовності змін, інформаційний елемент 566 (IE) карти індикаторів трафіку (TIM) і поле 580 контролю циклічним надмірним кодом (CRC). Як показано, поле 510 керування кадрами (FC) має довжину два байти, поле 520 вихідної адреси (SA) має довжину шість байтів, часова мітка 540 має довжину чотири байти, поле 550 послідовності змін має довжину один байт, поле 566 TIM IE має змінну довжину, і поле 580 контролю циклічним надмірним кодом (CRC) має довжину чотири байти. У різних варіантах здійснення, кадр 500 маякового сигналу з низьким обсягом службової інформації може опускати одне або більше полів, показаних на Фіг. 5, і/або включати в себе одне або більше полів, не показаних на Фіг. 5, що включають в себе будь-яке з полів, пояснених в даному документі. Фахівці в даній галузі техніки повинні брати до уваги, що поля в кадрі 500 маякового сигналу з низьким обсягом службової інформації можуть мати інші підходящі довжини і можуть мати інший порядок. У варіанті здійснення, кадр 500 маякового сигналу з низьким обсягом службової інформації може згадуватися як "короткий маяковий TIM-сигнал". Короткий маяковий TIM-сигнал 500 може бути переданий в широкомовному режимі (наприклад, за допомогою AP 104, показаної на Фіг. 1) щонайменше в одну асоційовану STA 106. Короткий маяковий TIM-сигнал 500 може служити для того, щоб надавати часову мітку для STA, щоб підтримувати синхронізацію і/або послідовність змін, щоб вказувати те, коли змінена інформація мережі. У варіанті здійснення, AP 15 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 104 передає короткий маяковий TIM-сигнал 500 в інтервалі короткого маякового TIM-сигналу. Інтервал короткого маякового TIM-сигналу може бути кратним поля інтервалу маякового сигналу для повного маякового сигналу ("інтервалу повного маякового сигналу", такого як, наприклад, поле 322 інтервалу маякового сигналу, пояснене вище відносно Фіг. 3). Наприклад, інтервал короткого маякового TIM-сигналу може становити 1 інтервал маякового сигналу, 2 інтервали повного маякового сигналу, 3 інтервали повного маякового сигналу тощо. У варіанті здійснення, інтервал короткого маякового TIM-сигналу може відрізнятися від інтервалу короткого маякового SSID-сигналу, поясненого вище відносно Фіг. 4. У варіанті здійснення, AP 104 може бути сконфігурована з можливістю передавати один або більше з короткого маякового SSID-сигналу 400, короткого маякового TIM-сигналу 500 і повного маякового сигналу під час передачі цільового маякового сигналу (TBTT), відповідно до інтервалу короткого маякового SSID-сигналу, інтервалу короткого маякового TIM-сигналу і інтервалу повного маякового сигналу, відповідно. У варіанті здійснення, коли AP 104 передає як короткий маяковий SSID-сигнал 400, так і короткий маяковий TIM-сигнал 500, AP 104 спочатку передає короткий маяковий TIM-сигнал 500, після чого передає маяковий SSID-сигнал 400 в межах SIFS-часу. Поле 312 адреси призначення (DA), описане вище відносно Фіг. 3, може опускатися з кадру 500 маякового сигналу з низьким обсягом службової інформації, оскільки кадр 500 маякового сигналу може бути переданий в широкомовному режимі. Відповідно, може не бути потреби ідентифікувати конкретну адресу призначення. Аналогічно, може опускатися поле 316 BSSID. Також може опускатися поле 310 тривалості. У варіанті здійснення, якщо вектор виділення мережі (NAV) потрібний після відправки кадру 500 маякового сигналу з низьким обсягом службової інформації, він може бути переданий в службових сигналах з використанням короткого міжкадрового інтервалу (SIFS) після того, як відправляється кадр 500 маякового сигналу. Крім того, поле 318 керування послідовностями може опускатися з кадру 500 маякового сигналу з низьким обсягом службової інформації, оскільки керування послідовностями може бути необов'язковим в маяковому сигналі. У варіанті здійснення, поле 510 керування кадрами (FC) містить прапор, який вказує те, що кадр 500 маякового сигналу є маяковим сигналом з низьким обсягом службової інформації (LOB), який також називається "коротким маяковим сигналом", а більш конкретно, "коротким маяковим TIM-сигналом". У варіанті здійснення, поле 510 FC може вказувати те, що кадр 500 маякового сигналу є коротким маяковим TIM-сигналом, за допомогою завдання "значення типу" (яке може являти собою біти B3:B2 поля 510 FC) рівним "11" (яке може вказувати кадр маякового сигналу) і за допомогою завдання "значення підтипу" (яке може являти собою біти B7:B4 поля 510 FC) рівним "0010" (яке може вказувати те, що маяковий сигнал є стиснутим, з низьким обсягом службової інформації, "коротким" і/або призначений для асоційованих STA). Коли STA приймає кадр 500 маякового сигналу, вона може декодувати поле 510 FC, що містить прапор, який вказує те, що кадр 500 маякового сигналу є коротким маяковим TIM-сигналом. Відповідно, STA може декодувати кадр 500 маякового сигналу відповідно до формату, описаного в даному документі. Як пояснено вище, STA, що приймає короткий маяковий TIMсигнал, може бути асоційована з AP, що передає короткий маяковий TIM-сигнал. У проілюстрованому варіанті здійснення за Фіг. 5, поле 540 часової мітки коротше поля 320 часової мітки, описаного вище відносно Фіг. 3. Зокрема, поле 540 часової мітки має довжину тільки в чотири байти, тоді як поле 320 часової мітки має довжину вісім байтів. У варіанті здійснення, STA, що приймає маяковий сигнал 500 з низьким обсягом службової інформації, може витягувати повну восьмибайтову часову мітку з передавальної AP через тестовий запит. В одному варіанті здійснення, довжина поля 540 часової мітки може вибиратися таким чином, що поле 540 часової мітки не переповнюється більше одного разу кожні сім хвилин. У традиційній системі значення поля 320 часової мітки інтерпретується як число наносекунд. У варіанті здійснення, значення поля 540 часової мітки може бути інтерпретоване як число періодів OFDM-символів. Відповідно, у варіантах здійснення, в яких період OFDM-символу перевищує наносекунду, поле 540 часової мітки може не переповнюватися настільки швидко. У варіанті здійснення, поле 540 часової мітки може спрощувати функцію часової синхронізації (TSF) між пристроями 104 та 106 в системі 100 бездротового зв'язку. У варіантах здійснення, в яких AP 104 оновлює поле 540 часової мітки при 1 МГц, чотирибайтове поле 540 часової мітки переповнюється приблизно кожні 72 хвилини. У варіантах здійснення, в яких синхросигнали пристрою відхиляються приблизно на +/-20 частин на мільйон, для відхилення на 30 хв потрібно приблизно 1,4 роки. Відповідно, пристрій 106 може підтримувати часову синхронізацію з AP 104, якщо він перевіряє маяковий сигнал 500 не частіше одного разу на день. 16 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 У проілюстрованому варіанті здійснення за Фіг. 5, поле 550 послідовності змін може служити для того, щоб надавати порядковий номер, який вказує зміну в інформації мережі. У проілюстрованому варіанті здійснення, поле 550 послідовності змін служить для відстеження змін в AP 104. У варіанті здійснення, AP 104 може збільшувати поле 550 послідовності змін, коли змінюються один або більше параметрів AP 104. Наприклад, AP може передавати повний маяковий сигнал, коли змінюється SSID. В одному варіанті здійснення, AP 104 може зменшувати поле 550 послідовності змін, змінювати поле 550 послідовності змін на випадкове або псевдовипадкове число або іншим чином модифікувати поле 550 послідовності змін, коли змінюється конфігурація AP 104. У різних варіантах здійснення, поле 550 послідовності змін може згадуватися як індекс маякового сигналу або номер маякового сигналу. STA 106 може бути сконфігурована з можливістю виявляти зміну в полі 550 послідовності змін. Коли STA 106 виявляє зміну в полі 550 послідовності змін, STA 106 може чекати передачі повного маякового сигналу. STA 106 може затримувати перехід в режим очікування або з низьким рівнем потужності в той час, коли вона чекає передачі повного маякового сигналу за допомогою AP 104. В іншому варіанті здійснення, STA 106 може відправляти кадр тестового запиту в AP 104, коли STA 106 виявляє зміну в полі 550 послідовності змін. AP 104 може відправляти оновлену конфігураційну інформацію в STA 106 у відповідь на кадр тестового запиту. Як і раніше посилаючись на Фіг. 5, поле 566 TIM IE служить для того, щоб ідентифікувати те, які станції з використанням енергозберігаючого режиму мають кадри даних, що чекають їх в буфері точки доступу. У варіанті здійснення, поле 566 TIM IE може бути бітовою картою. Поле 566 TIM IE може ідентифікувати станцію за допомогою ідентифікатора асоціювання (AID), який точка доступу призначає під час процесу асоціювання. Як і раніше посилаючись на Фіг. 5, поле 580 CRC може служити меті, аналогічній меті поля 306 FCS, описаного вище відносно Фіг. 3. Зокрема, поле 580 CRC може давати можливість приймальній STA ідентифікувати помилки при передачі в маяковому сигналі, що приймається. Хоча поле 580 CRC показане з довжиною в чотири байти, поле 580 CRC може мати інші довжини в різних варіантах здійснення. В одному варіанті здійснення, наприклад, поле 580 CRC має довжину два байти. В іншому варіанті здійснення, поле 580 CRC має довжину один байт. Поле 580 CRC може являти собою інший тип контрольного коду. У варіанті здійснення, поле 580 CRC являє собою перевірку цілісності повідомлень (MIC). Фіг. 6 є часовою діаграмою 600, що ілюструє зразкову синхронізацію маякових сигналів. Як пояснено в даному документі, AP 104 може бути сконфігурована з можливістю передавати "повний маяковий сигнал" і/або один або більше "коротких маякових сигналів" в різні інтервали. У варіанті здійснення, AP 104 може передавати короткий маяковий сигнал 620 та 630 в кожному інтервалі 610 маякового сигналу. У різних варіантах здійснення, короткий маяковий сигнал 620 та 630 може включати в себе, наприклад, одне або більше з кадру 400 маякового сигналу з низьким обсягом службової інформації (Фіг. 4) і короткого маякового TIM-сигналу 500 (Фіг. 5). Інтервал 610 маякового сигналу може передаватися, наприклад, в поле 322 інтервалу маякового сигналу (Фіг. 3). Наприклад, у варіанті здійснення, інтервал 610 маякового сигналу може становити 100 TU або 102400 мкс. Як і раніше посилаючись на Фіг. 6, в проілюстрованому варіанті здійснення, AP 104 передає короткий маяковий сигнал 620 та 630 тільки протягом інтервалів маякових сигналів, в ході яких вона не передає повний маяковий сигнал 640. AP 104 може передавати повний маяковий сигнал 640 в інтервалі 650 повного маякового сигналу. У варіанті здійснення, повний маяковий сигнал 640 може включати в себе, наприклад, повний маяковий сигнал 300 (Фіг. 3). Інтервал 650 повного маякового сигналу може бути першим кратним інтервалу 610 маякового сигналу. Наприклад, в проілюстрованому варіанті здійснення, інтервал 650 повного маякового сигналу становить шість інтервалів 610 маякового сигналу. У різних варіантах здійснення, інтервал 650 повного маякового сигналу може бути рівним інтервалу 610 маякового сигналу, становити два інтервали 610 маякового сигналу, три інтервали 610 маякового сигналу тощо. Як і раніше, посилаючись на Фіг. 6, в проілюстрованому варіанті здійснення, AP 104 може включати елемент карти індикаторів трафіку (TIM) в кожний маяковий сигнал, що передається в TIM-періоді 660. TIM-період 660 може бути другим кратним інтервалу 610 маякового сигналу. Наприклад, в проілюстрованому варіанті здійснення, TIM-період 660 становить два інтервали 610 маякового сигналу. У різних варіантах здійснення, TIM-період 660 може бути рівним інтервалу 610 маякового сигналу, становити три інтервали 610 маякового сигналу, чотири інтервали 610 маякового сигналу тощо. Як показано, AP 104 включає TIM в повні маякові сигнали 640 і короткі маякові сигнали 630, відповідно до TIM-періоду 660 в два інтервали 610 маякового сигналу. Аналогічно, в різних варіантах здійснення, AP 104 може включати елемент 17 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 карти індикаторів трафіку доставки (DTIM) в кожний маяковий сигнал, що передається в DTIMперіоді (не показаний). У варіанті здійснення, AP може не передавати короткі маякові TIM-сигнали 630. Замість цього, всі короткі маякові сигнали 620 та 630 можуть бути короткими маяковими SSID-сигналами 620. Наприклад, короткі маякові сигнали 620 та 630 можуть бути маяковим сигналом 400 з низьким обсягом службової інформації (Фіг. 4). Фіг. 7 показує блок-схему 700 послідовності операцій зразкового способу для формування стиснутого (або з низьким обсягом службової інформації) маякового сигналу. Спосіб блок-схеми 700 послідовності операцій способу може бути використаний для того, щоб створювати маяковий сигнал з низьким обсягом службової інформації, такий як, наприклад, маяковий сигнал 400 з низьким обсягом службової інформації, описаний вище відносно Фіг. 4. Стиснутий маяковий сигнал може бути сформований в AP 104 (Фіг. 1) і переданий в інший вузол у системі 100 бездротового зв'язку. Хоча спосіб описується нижче відносно елементів бездротового пристрою 202a (Фіг. 2), фахівці в даній галузі техніки повинні брати до уваги, що спосіб блоксхеми 700 послідовності операцій способу може бути реалізований за допомогою будь-якого іншого підходящого пристрою. У варіанті здійснення, етапи на блок-схемі 700 послідовності операцій способу можуть бути виконані за допомогою процесора 204 в поєднанні з передавальним пристроєм 210 і запам'ятовуючим пристроєм 206. Хоча спосіб блок-схеми 700 послідовності операцій способу описаний в даному документі відносно конкретного порядку, в різних варіантах здійснення етапи в даному документі можуть виконуватися в іншому порядку або опускатися, і додаткові етапи можуть додаватися. По-перше, на етапі 710, бездротовий пристрій 202a створює скорочений ідентифікатор мережі. Скорочений ідентифікатор мережі може бути коротше повного ідентифікатора мережі. Наприклад, скорочений ідентифікатор мережі може бути стиснутим SSID 460 (Фіг. 4), і повний ідентифікатор мережі може бути SSID 326 (Фіг. 3). У варіанті здійснення, процесор 204 створює 1-байтовий SSID-хеш з SSID AP 104. В іншому варіанті здійснення, процесор 204 може обчислювати 4-байтовий контроль циклічним надмірним кодом (CRC) для повного ідентифікатора мережі. Процесор 204 може використовувати ідентичний породжуючий поліном, що використовується для того, щоб обчислювати CRC 490. У різних інших варіантах здійснення, процесор 204 може скорочувати SSID іншим способом, таким як, наприклад, зрізання, криптографічне хешування тощо. В іншому варіанті здійснення, бездротовий пристрій 202a може створювати скорочений ідентифікатор з ідентифікатора, відмінного від SSID. В одному варіанті здійснення, наприклад, бездротовий пристрій 202a може скорочувати BSSID. Створення SSID-хеша може бути виконане, наприклад, за допомогою процесора 204 і/або DSP 220. Потім, на етапі 720, бездротовий пристрій 202a формує стиснутий маяковий сигнал. Стиснутий маяковий сигнал може включати в себе SSID-хеш або інший скорочений ідентифікатор, як пояснено вище відносно етапу 710. У варіанті здійснення, бездротовий пристрій 202a може формувати стиснутий маяковий сигнал відповідно до кадру 400 стиснутого маякового сигналу, поясненого вище відносно Фіг. 4. Формування може бути виконане, наприклад, за допомогою процесора 204 і/або DSP 220. Після цього, на етапі 730, бездротовий пристрій 202a передає в бездротовому режимі стиснутий маяковий сигнал. Передача може бути виконана, наприклад, за допомогою передавального пристрою 210. Фіг. 8 є функціональною блок-схемою зразкового бездротового пристрою 800, який може використовуватися в системі 100 бездротового зв'язку за Фіг. 1. Фахівці в даній галузі техніки повинні брати до уваги, що бездротовий пристрій 800 може мати більшу кількість компонентів, ніж спрощений бездротовий пристрій 800, проілюстрований на Фіг. 8. Проілюстрований бездротовий пристрій 800 включає в себе тільки компоненти, корисні для опису деяких виражених ознак реалізацій в межах обсягу формули винаходу. Пристрій 800 включає в себе засіб 810 для створення скороченого ідентифікатора мережі, засіб 820 для формування стиснутого маякового сигналу, що включає в себе скорочений ідентифікатор мережі, і засіб 830 для передачі стиснутого маякового сигналу. Засіб 810 для створення скороченого ідентифікатора мережі може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 710, проілюстрованого на Фіг. 7. Засіб 810 для створення скороченого ідентифікатора мережі може відповідати одному або більше з процесора 204 та DSP 220 (Фіг. 2). Засіб 820 для формування стиснутого маякового сигналу, що включає в себе скорочений ідентифікатор мережі, може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 720, проілюстрованого на Фіг. 7. Засіб 820 для формування стиснутого маякового 18 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 сигналу, що включає в себе скорочений ідентифікатор мережі, може відповідати одному або більше з процесора 204 та DSP 220. Засіб 830 для передачі стиснутого маякового сигналу може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 730, проілюстрованого на Фіг. 7. Засіб 830 для передачі стиснутого маякового сигналу може відповідати передавальному пристрою 210. Фіг. 9 показує блок-схему 900 послідовності операцій зразкового способу для обробки стиснутого (або з низьким обсягом службової інформації) маякового сигналу. Спосіб блок-схеми 900 послідовності операцій способу може бути використаний для того, щоб обробляти маяковий сигнал з низьким обсягом службової інформації, такий як, наприклад, маяковий сигнал 400 з низьким обсягом службової інформації, описаний вище відносно Фіг. 4. Стиснутий маяковий сигнал може бути оброблений в STA 106 (Фіг. 1) і прийнятий з іншого вузла в системі 100 бездротового зв'язку. Хоча спосіб описується нижче відносно елементів бездротового пристрою 202s (Фіг. 2), фахівці в даній галузі техніки повинні брати до уваги, що спосіб блок-схеми 900 послідовності операцій способу може бути реалізований за допомогою будь-якого іншого підходящого пристрою. У варіанті здійснення, етапи на блок-схемі 900 послідовності операцій способу можуть бути виконані за допомогою процесора 204 в поєднанні з приймальним пристроєм 212 і запам'ятовуючим пристроєм 206. Хоча спосіб блок-схеми 900 послідовності операцій способу описаний в даному документі відносно конкретного порядку, в різних варіантах здійснення етапи в даному документі можуть виконуватися в іншому порядку або опускатися, і додаткові етапи можуть додаватися. По-перше, на етапі 910, бездротовий пристрій 202s приймає стиснутий маяковий сигнал, який включає в себе скорочений ідентифікатор мережі. Скорочений ідентифікатор мережі може бути коротше повного ідентифікатора мережі. Наприклад, скорочений ідентифікатор мережі може бути стиснутим SSID 460 (Фіг. 4), і повний ідентифікатор мережі може бути SSID 326 (Фіг. 3). Пристрій 202s може бути асоційований з мережею, що має ідентифікатор мережі. Наприклад, пристрій 202s може бути асоційований із системою 100 зв'язку через AP 104, яка може мати SSID. Стиснутий маяковий сигнал може бути прийнятий, наприклад, через приймальний пристрій 212. Потім, на етапі 920, бездротовий пристрій 202s створює очікуваний скорочений ідентифікатор мережі на основі ідентифікатора мережі для мережі, асоційованої з пристроєм 202s. Наприклад, процесор 204 може обчислювати і створювати 1-байтовий SSID-хеш з SSID AP 104. В іншому варіанті здійснення, процесор 204 може обчислювати 4-байтовий контроль циклічним надмірним кодом (CRC) для повного ідентифікатора мережі. Процесор 204 може використовувати ідентичний породжуючий поліном, що використовується для того, щоб обчислювати CRC 490. У різних інших варіантах здійснення, процесор 204 може скорочувати SSID іншим способом, таким як, наприклад, зрізання, криптографічне хешування тощо. В іншому варіанті здійснення, бездротовий пристрій 202s може створювати очікуваний скорочений ідентифікатор з ідентифікатора, відмінного від SSID. В одному варіанті здійснення, наприклад, бездротовий пристрій 202s може скорочувати BSSID. Створення очікуваного скороченого ідентифікатора мережі може бути виконане, наприклад, за допомогою процесора 204 і/або DSP 220. Потім, на етапі 930, бездротовий пристрій 202s порівнює очікуваний скорочений ідентифікатор мережі, сформований з використанням SSID асоційованою AP 104, із скороченим ідентифікатором мережі, що приймається. Порівняння може бути виконане, наприклад, за допомогою процесора 204 і/або DSP 220. Після цього, на етапі 940, бездротовий пристрій 202s відкидає стиснутий маяковий сигнал, що приймається, коли скорочений ідентифікатор мережі, що приймається, не співпадає з очікуваним скороченим ідентифікатором мережі. Неспівпадання може вказувати те, що стиснутий маяковий сигнал, який приймається, виходить не з асоційованої AP. Стиснутий маяковий сигнал може бути відкинутий, наприклад, за допомогою процесора 204 і/або DSP 220. Потім, на етапі 950, бездротовий пристрій 202s обробляє стиснутий маяковий сигнал, коли скорочений ідентифікатор мережі, що приймається, співпадає з очікуваним скороченим ідентифікатором мережі. Збіг може вказувати те, що стиснутий маяковий сигнал, який приймається, виходить з асоційованої AP. Стиснутий маяковий сигнал може бути оброблений, наприклад, за допомогою процесора 204 і/або DSP 220. Фіг. 10 є функціональною блок-схемою іншого зразкового бездротового пристрою 1000, який може використовуватися в системі 100 бездротового зв'язку за Фіг. 1. Фахівці в даній галузі техніки повинні брати до уваги, що бездротовий пристрій 1000 може мати більшу кількість компонентів, ніж спрощений бездротовий пристрій 1000, проілюстрований на Фіг. 10. Проілюстрований бездротовий пристрій 1000 включає в себе тільки компоненти, корисні для 19 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 опису деяких виражених ознак реалізацій в межах обсягу формули винаходу. Пристрій 1000 включає в себе засіб 1010 для прийому, в пристрої, асоційованому з мережею, що має ідентифікатор мережі, стиснутого маякового сигналу, що включає в себе скорочений ідентифікатор мережі, засіб 1020 для створення очікуваного скороченого ідентифікатора мережі на основі ідентифікатора мережі для мережі, асоційованої з пристроєм, засіб 1030 для порівняння очікуваного скороченого ідентифікатора мережі із скороченим ідентифікатором мережі, що приймається, засіб 1040 для відкидання стиснутого маякового сигналу, коли очікуваний скорочений ідентифікатор мережі не співпадає із скороченим ідентифікатором мережі, що приймається, і засіб 1050 для обробки стиснутого маякового сигналу, коли очікуваний скорочений ідентифікатор мережі не співпадає із скороченим ідентифікатором мережі, що приймається. Засіб 1010 для прийому, в пристрої, асоційованому з мережею, що має ідентифікатор мережі, стиснутого маякового сигналу, що включає в себе скорочений ідентифікатор мережі, може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 910, проілюстрованого на Фіг. 9. Засіб 1010 для прийому, в пристрої, асоційованому з мережею, що має ідентифікатор мережі, стиснутого маякового сигналу, що включає в себе скорочений ідентифікатор мережі, може відповідати одному або більше приймальному пристрою 212 і запам'ятовуючому пристрою 206 (Фіг. 2). Засіб 1020 для створення очікуваного скороченого ідентифікатора мережі на основі ідентифікатора мережі для мережі, асоційованої з пристроєм, може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 920, проілюстрованого на Фіг. 9. Засіб 1020 для створення очікуваного скороченого ідентифікатора мережі на основі ідентифікатора мережі для мережі, асоційованої з пристроєм, може відповідати одному або більше з процесора 204 та DSP 220. Засіб 1030 для порівняння очікуваного скороченого ідентифікатора мережі із скороченим ідентифікатором мережі, що приймається, може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 930, проілюстрованого на Фіг. 9. Засіб 1030 для порівняння очікуваного скороченого ідентифікатора мережі із скороченим ідентифікатором мережі, що приймається, може відповідати одному або більше з процесора 204 та DSP 220. Засіб 1040 для відкидання стиснутого маякового сигналу, коли очікуваний скорочений ідентифікатор мережі не співпадає із скороченим ідентифікатором мережі, що приймається, може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 940, проілюстрованого на Фіг. 9. Засіб 1040 для відкидання стиснутого маякового сигналу, коли очікуваний скорочений ідентифікатор мережі не співпадає із скороченим ідентифікатором мережі, що приймається, може відповідати одному або більше з процесора 204 та DSP 220. Засіб 1050 для обробки стиснутого маякового сигналу, коли очікуваний скорочений ідентифікатор мережі не співпадає із скороченим ідентифікатором мережі, що приймається, може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 950, проілюстрованого на Фіг. 9. Засіб 1050 для обробки стиснутого маякового сигналу, коли очікуваний скорочений ідентифікатор мережі не співпадає із скороченим ідентифікатором мережі, що приймається, може відповідати одному або більше з процесора 204 та DSP 220. Фіг. 11 показує блок-схему 1100 послідовності операцій іншого зразкового способу для формування стиснутого (або з низьким обсягом службової інформації) маякового сигналу. Спосіб блок-схеми 1100 послідовності операцій способу може бути використаний для того, щоб створювати маяковий сигнал з низьким обсягом службової інформації, такий, як, наприклад, маяковий сигнал 400 з низьким обсягом службової інформації, описаний вище відносно Фіг. 4. Стиснутий маяковий сигнал може бути сформований в AP 104 (Фіг. 1) і переданий в інший вузол в системі 100 бездротового зв'язку. Хоча спосіб описується нижче відносно елементів бездротового пристрою 202a (Фіг. 2), фахівці в даній галузі техніки повинні брати до уваги, що спосіб блок-схеми 1100 послідовності операцій способу може бути реалізований за допомогою будь-якого іншого підходящого пристрою. У варіанті здійснення, етапи на блок-схемі 1100 послідовності операцій способу можуть бути виконані за допомогою процесора 204 в поєднанні з передавальним пристроєм 210 і запам'ятовуючим пристроєм 206. Хоча спосіб блок-схеми 1100 послідовності операцій способу описаний в даному документі відносно конкретного порядку, в різних варіантах здійснення етапи в даному документі можуть виконуватися в іншому порядку або опускатися, і додаткові етапи можуть додаватися. 20 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 По-перше, на етапі 1110, бездротовий пристрій 202a формує стиснутий маяковий сигнал, що включає в себе індикатор часу наступного повного маякового сигналу. У варіанті здійснення, індикатор часу наступного повного маякового сигналу може бути полем 450 індикатора часу наступного повного маякового сигналу, описаним вище відносно Фіг. 4. Бездротовий пристрій 202a може визначати наступний раз, коли він буде передавати повний маяковий сигнал, наприклад, маяковий сигнал 300 (Фіг. 3). Цей час може згадуватися як наступний час передачі цільового маякового сигналу (TBTT). У варіанті здійснення, індикатор часу наступного повного маякового сигналу може включати в себе час, в який точка доступу буде передавати повний маяковий сигнал. Індикатор часу наступного повного маякового сигналу може являти собою 3 старших байти з 4 молодших байтів наступного часу передачі цільового маякового сигналу (TBTT). В іншому варіанті здійснення, індикатор часу наступного повного маякового сигналу може включати в себе прапор, який вказує те, що бездротовий пристрій 202a буде передавати повний маяковий сигнал, що включає в себе одне або більше полів, не включених в стиснутий маяковий сигнал. Прапор може вказувати те, що наступний маяковий сигнал, що передається, повинен бути повним маяковим сигналом. В іншому варіанті здійснення, індикатор часу наступного повного маякового сигналу може включати в себе значення, яке вказує тривалість доти, доки бездротовий пристрій 202a не передасть наступний повний маяковий сигнал. Індикатор часу наступного повного маякового сигналу може вказувати число одиниць часу (TU) доти, доки точка доступу не передасть наступний повний маяковий сигнал. Стиснутий маяковий сигнал та індикатор часу наступного повного маякового сигналу можуть бути сформовані, наприклад, за допомогою процесора 204 і/або DSP 220. Потім, на етапі 1120, бездротовий пристрій 202a передає в бездротовому режимі стиснутий маяковий сигнал. Передача може бути виконана, наприклад, за допомогою передавального пристрою 210. Після цього, в наступний TBTT, бездротовий пристрій 202a може формувати і передавати повний маяковий сигнал і передавати. Фіг. 12 є функціональною блок-схемою іншого зразкового бездротового пристрою 1200, який може використовуватися в системі 100 бездротового зв'язку за Фіг. 1. Фахівці в даній галузі техніки повинні брати до уваги, що бездротовий пристрій 1200 може мати більшу кількість компонентів, ніж спрощений бездротовий пристрій 1200, проілюстрований на Фіг. 12. Проілюстрований бездротовий пристрій 1200 включає в себе тільки компоненти, корисні для опису деяких виражених ознак реалізацій в межах обсягу формули винаходу. Пристрій 1200 включає в себе засіб 1210 для формування стиснутого маякового сигналу, що включає в себе індикатор часу наступного повного маякового сигналу, і засіб 1220 для передачі стиснутого маякового сигналу. Засіб 1210 для формування стиснутого маякового сигналу, що включає в себе індикатор часу наступного повного маякового сигналу, може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 1110, проілюстрованого на Фіг. 11. Засіб 1210 для формування стиснутого маякового сигналу, що включає в себе індикатор часу наступного повного маякового сигналу, може відповідати одному або більше з процесора 204 та DSP 220 (Фіг. 2). Засіб 1220 для передачі стиснутого маякового сигналу може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 1120, проілюстрованого на Фіг. 11. Засіб 1220 для передачі стиснутого маякового сигналу може відповідати передавальному пристрою 210. Фіг. 13 показує блок-схему 1300 послідовності операцій зразкового способу для керування роботою бездротового пристрою 202s за Фіг. 2. Хоча спосіб описується нижче відносно елементів бездротового пристрою 202s (Фіг. 2), фахівці в даній галузі техніки повинні брати до уваги, що спосіб блок-схеми 1300 послідовності операцій способу може бути реалізований за допомогою будь-якого іншого підходящого пристрою. У варіанті здійснення, етапи на блок-схемі 1300 послідовності операцій способу можуть бути виконані за допомогою процесора 204 в поєднанні з приймальним пристроєм 212, джерелом 230 живлення і запам'ятовуючим пристроєм 206. Хоча спосіб блок-схеми 1300 послідовності операцій способу описаний в даному документі відносно конкретного порядку, в різних варіантах здійснення етапи в даному документі можуть виконуватися в іншому порядку або опускатися, і додаткові етапи можуть додаватися. По-перше, на етапі 1310, бездротовий пристрій 202s приймає стиснутий маяковий сигнал, що включає в себе індикатор часу наступного повного маякового сигналу (NFBTI). Стиснутий маяковий сигнал може бути, наприклад, маяковим сигналом 400 з низьким обсягом службової інформації, описаним вище відносно Фіг. 4. Стиснутий маяковий сигнал може бути сформований в AP 104 (Фіг. 1) і переданий в STA 106 через систему 100 бездротового зв'язку. 21 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 Бездротовий пристрій 202s може приймати стиснутий маяковий сигнал, наприклад, з використанням приймального пристрою 212. У варіанті здійснення, індикатор часу наступного повного маякового сигналу може бути полем 450 індикатора часу наступного повного маякового сигналу, описаним вище відносно Фіг. 4. Як пояснено вище, бездротовий пристрій 202a може визначати наступний раз, коли він буде передавати повний маяковий сигнал, наприклад, маяковий сигнал 300 (Фіг. 3). Цей час може згадуватися як наступний час передачі цільового маякового сигналу (TBTT). У варіанті здійснення, індикатор часу наступного повного маякового сигналу може включати в себе час, в який точка доступу буде передавати повний маяковий сигнал. Індикатор часу наступного повного маякового сигналу може являти собою 3 старших байти з 4 молодших байтів наступного часу передачі цільового маякового сигналу (TBTT). В іншому варіанті здійснення, індикатор часу наступного повного маякового сигналу може включати в себе прапор, який вказує те, що бездротовий пристрій 202a буде передавати повний маяковий сигнал, що включає в себе одне або більше полів, не включених в стиснутий маяковий сигнал. Прапор може вказувати те, що наступний маяковий сигнал, що передається, повинен бути повним маяковим сигналом. В іншому варіанті здійснення, індикатор часу наступного повного маякового сигналу може включати в себе значення, яке вказує тривалість доти, доки бездротовий пристрій 202a не передасть наступний повний маяковий сигнал. Індикатор часу наступного повного маякового сигналу може вказувати число одиниць часу (TU) доти, доки точка доступу не передасть наступний повний маяковий сигнал. Потім, на етапі 1320, бездротовий пристрій 202s працює в режимі першої потужності протягом визначеної тривалості на основі індикатора часу наступного повного маякового сигналу. Наприклад, бездротовий пристрій 202s може перейти в стан низького рівня потужності до моменту часу незадовго до того, як буде переданий наступний повний маяковий сигнал, щоб заощаджувати електроенергію. Наприклад, бездротовий пристрій 202s може вимикати або перемикати в режим з низьким рівнем потужності один або більше компонентів, таких як процесор 204, передавальний пристрій 210 і/або приймальний пристрій 212. Бездротовий пристрій 202s може визначати наступний раз, коли AP 104 буде передавати повний маяковий сигнал, на основі індикатора часу наступного повного маякового сигналу, що приймається в стиснутому маяковому сигналі. Процесор 204 може задавати таймер, щоб активуватися щонайменше в перший раз до того, як очікується наступний повний маяковий сигнал. Бездротовий пристрій 202s може працювати в режимі першої потужності через джерело 230 живлення, в поєднанні з іншими компонентами. Потім, на етапі 1330, бездротовий пристрій 202s переходить в режим другої, більш низької потужності в кінці згаданої тривалості. Наприклад, після закінчення таймера, бездротовий пристрій 204 може активуватися з режиму з низьким рівнем потужності та активувати або перемикати в режим з більш високим рівнем потужності одне або більше з процесора 204, передавального пристрою 210 і приймального пристрою 212. Бездротовий пристрій 202s може перейти в режим другої потужності через джерело 230 живлення, в поєднанні з іншими компонентами. Потім, бездротовий пристрій 202s може приймати повний маяковий сигнал із AP 104. Фіг. 14 є функціональною блок-схемою іншого зразкового бездротового пристрою 1400, який може використовуватися в системі 100 бездротового зв'язку за Фіг. 1. Фахівці в даній галузі техніки повинні брати до уваги, що бездротовий пристрій 1400 може мати більшу кількість компонентів, ніж спрощений бездротовий пристрій 1400, проілюстрований на Фіг. 14. Проілюстрований бездротовий пристрій 1400 включає в себе тільки компоненти, корисні для опису деяких виражених ознак реалізацій в межах обсягу формули винаходу. Пристрій 1400 включає в себе засіб 1410 для прийому стиснутого маякового сигналу, що включає в себе індикатор часу наступного повного маякового сигналу (NFBTI), засіб 1420 для керування роботою бездротового пристрою в режимі першої потужності протягом визначеної тривалості на основі індикатора часу наступного повного маякового сигналу і засіб 1430 для переведення бездротового пристрою в режим другої, більш високої потужності в кінці згаданої тривалості. Засіб 1410 для прийому стиснутого маякового сигналу, що включає в себе індикатор часу наступного повного маякового сигналу, може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 1310, проілюстрованого на Фіг. 13. Засіб 1410 для прийому стиснутого маякового сигналу, що включає в себе індикатор часу наступного повного маякового сигналу, може відповідати одному або більше з процесора 204 і приймального пристрою 212 (Фіг. 2). Засіб 1420 для керування роботою бездротового пристрою в режимі першої потужності протягом визначеної тривалості на основі індикатора часу наступного повного маякового сигналу може бути сконфігурований з можливістю здійснювати 22 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 одну або більше функцій, пояснених вище відносно етапу 1320, проілюстрованого на Фіг. 13. Засіб 1420 для керування роботою бездротового пристрою в режимі першої потужності протягом визначеної тривалості на основі індикатора часу наступного повного маякового сигналу може відповідати одному або більше з процесора 204 і джерела 230 живлення. Засіб 1430 для переведення бездротового пристрою в режим другої, більш високої потужності в кінці згаданої тривалості може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 1330, проілюстрованого на Фіг. 13. Засіб 1430 для переведення бездротового пристрою в режим другої, більш високої потужності в кінці згаданої тривалості може відповідати одному або більше з процесора 204 і джерела 230 живлення. Фіг. 15 показує блок-схему 1500 послідовності операцій зразкового способу для зв'язку в системі 100 бездротового зв'язку за Фіг. 1. Спосіб блок-схеми 1500 послідовності операцій способу може бути використаний для того, щоб створювати і передавати маяковий сигнал з низьким обсягом службової інформації, такий як, наприклад, маяковий сигнал 400 з низьким обсягом службової інформації, описаний вище відносно Фіг. 4. Стиснутий маяковий сигнал може бути сформований в AP 104 (Фіг. 1) і переданий в інший вузол в системі 100 бездротового зв'язку. Хоча спосіб описується нижче відносно елементів бездротового пристрою 202a (Фіг. 2), фахівці в даній галузі техніки повинні брати до уваги, що спосіб блок-схеми 1500 послідовності операцій способу може бути реалізований за допомогою будь-якого іншого підходящого пристрою. У варіанті здійснення, етапи на блок-схемі 1500 послідовності операцій способу можуть бути виконані за допомогою процесора 204 в поєднанні з передавальним пристроєм 210 і запам'ятовуючим пристроєм 206. Хоча спосіб блок-схеми 1500 послідовності операцій способу описаний в даному документі відносно конкретного порядку, в різних варіантах здійснення етапи в даному документі можуть виконуватися в іншому порядку або опускатися, і додаткові етапи можуть додаватися. По-перше, на етапі 1510, бездротовий пристрій 202a передає повний маяковий сигнал в першому кратному інтервалу маякового сигналу. У варіанті здійснення, повний маяковий сигнал може бути маяковим сигналом 300, описаним вище відносно Фіг. 3. У різних варіантах здійснення, перше кратне може становити 2, 3, 4, 5 тощо. Бездротовий пристрій 202a може передавати інтервал маякового сигналу і/або перше кратне в STA 106 через поле в повному маяковому сигналі у відповідь на тестовий запит, або він може бути заздалегідь встановлений. Бездротовий пристрій 202a може формувати повний маяковий сигнал з використанням процесора 204 і може передавати повний маяковий сигнал, наприклад, через передавальний пристрій 210. Потім, на етапі 1520, на етапі 1510, бездротовий пристрій 202a передає стиснутий маяковий сигнал в кожному інтервалі маякового сигналу, який не є першим кратним інтервалу маякового сигналу. Стиснутий маяковий сигнал може бути, наприклад, маяковим сигналом 400 (Фіг. 4). В одному варіанті здійснення, бездротовий пристрій 202a може передавати стиснутий маяковий сигнал у другому кратному інтервалу маякового сигналу за винятком випадку, коли друге кратне співпадає з першим кратним. Бездротовий пристрій 202a може формувати стиснутий маяковий сигнал з використанням процесора 204 і може передавати стиснутий маяковий сигнал, наприклад, через передавальний пристрій 210. Фіг. 16 є функціональною блок-схемою іншого зразкового бездротового пристрою 1600, який може використовуватися в системі 100 бездротового зв'язку за Фіг. 1. Фахівці в даній галузі техніки повинні брати до уваги, що бездротовий пристрій 1600 може мати більшу кількість компонентів, ніж спрощений бездротовий пристрій 1600, проілюстрований на Фіг. 16. Проілюстрований бездротовий пристрій 1600 включає в себе тільки компоненти, корисні для опису деяких виражених ознак реалізацій в межах обсягу формули винаходу. Пристрій 1600 включає в себе засіб 1610 для передачі повного маякового сигналу в першому кратному інтервалу маякового сигналу і засіб 1620 для передачі стиснутого маякового сигналу в кожному інтервалі маякового сигналу, який не є першим кратним інтервалу маякового сигналу. Засіб 1610 для передачі повного маякового сигналу в першому кратному інтервалу маякового сигналу може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 1510, проілюстрованого на Фіг. 15. Засіб 1610 для передачі повного маякового сигналу в першому кратному інтервалу маякового сигналу може відповідати одному або більше з процесора 204 і передавального пристрою 210 (Фіг. 2). Засіб 1620 для передачі стиснутого маякового сигналу в кожному інтервалі маякового сигналу, який не є першим кратним інтервалу маякового сигналу, може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 1520, проілюстрованого на Фіг. 15. Засіб 1620 для передачі стиснутого маякового сигналу в кожному інтервалі маякового 23 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 сигналу, який не є першим кратним інтервалу маякового сигналу, може відповідати одному або більше з процесора 204 і передавального пристрою 210 (Фіг. 2). Фіг. 17 показує блок-схему 1700 послідовності операцій іншого зразкового способу для зв'язку в системі 100 бездротового зв'язку за Фіг. 1. Спосіб блок-схеми 1700 послідовності операцій способу може бути використаний для того, щоб приймати маяковий сигнал з низьким обсягом службової інформації, такий як, наприклад, маяковий сигнал 400 з низьким обсягом службової інформації, описаний вище відносно Фіг. 4. Стиснутий маяковий сигнал може бути сформований в AP 104 (Фіг. 1) і переданий в STA 106 в системі 100 бездротового зв'язку. Хоча спосіб описується нижче відносно елементів бездротового пристрою 202s (Фіг. 2), фахівці в даній галузі техніки повинні брати до уваги, що спосіб блок-схеми 1700 послідовності операцій способу може бути реалізований за допомогою будь-якого іншого підходящого пристрою. У варіанті здійснення, етапи на блок-схемі 1700 послідовності операцій способу можуть бути виконані за допомогою процесора 204 в поєднанні з передавальним пристроєм 210 і запам'ятовуючим пристроєм 206. Хоча спосіб блок-схеми 1700 послідовності операцій способу описаний в даному документі відносно конкретного порядку, в різних варіантах здійснення етапи в даному документі можуть виконуватися в іншому порядку або опускатися, і додаткові етапи можуть додаватися. По-перше, на етапі 1710, бездротовий пристрій 202s приймає повний маяковий сигнал в першому кратному інтервалу маякового сигналу. У варіанті здійснення, повний маяковий сигнал може бути маяковим сигналом 300, описаним вище відносно Фіг. 3. У різних варіантах здійснення, перше кратне може становити 2, 3, 4, 5 тощо. Бездротовий пристрій 202s може приймати інтервал маякового сигналу і/або перше кратне з AP 104 через поле в повному маяковому сигналі у відповідь на тестовий запит, або він може бути заздалегідь встановлений. Бездротовий пристрій 202s може приймати повний маяковий сигнал, наприклад, через приймальний пристрій 212. Потім, на етапі 1720, на етапі 1710, бездротовий пристрій 202s приймає стиснутий маяковий сигнал в інтервалі маякового сигналу, який не є першим кратним інтервалу маякового сигналу. Стиснутий маяковий сигнал може бути, наприклад, маяковим сигналом 400 (Фіг. 4). В одному варіанті здійснення, бездротовий пристрій 202s може приймати стиснутий маяковий сигнал у другому кратному інтервалу маякового сигналу за винятком випадку, коли друге кратне співпадає з першим кратним. Бездротовий пристрій 202s може приймати, наприклад, через приймальний пристрій 212. Фіг. 18 є функціональною блок-схемою іншого зразкового бездротового пристрою 1800, який може використовуватися в системі 100 бездротового зв'язку за Фіг. 1. Фахівці в даній галузі техніки повинні брати до уваги, що бездротовий пристрій 1800 може мати більшу кількість компонентів, ніж спрощений бездротовий пристрій 1800, проілюстрований на Фіг. 18. Проілюстрований бездротовий пристрій 1800 включає в себе тільки компоненти, корисні для опису деяких виражених ознак реалізацій в межах обсягу формули винаходу. Пристрій 1800 включає в себе засіб 1810 для прийому повного маякового сигналу в першому кратному інтервалу маякового сигналу і засіб 1820 для прийому стиснутого маякового сигналу в інтервалі маякового сигналу, який не є першим кратним інтервалу маякового сигналу. Засіб 1810 для прийому повного маякового сигналу в першому кратному інтервалу маякового сигналу може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 1710, проілюстрованого на Фіг. 17. Засіб 1810 для передачі повного маякового сигналу в першому кратному інтервалу маякового сигналу може відповідати одному або більше з процесора 204 і приймального пристрою 212 (Фіг. 2). Засіб 1820 для прийому стиснутого маякового сигналу в інтервалі маякового сигналу, який не є першим кратним інтервалу маякового сигналу, може бути сконфігурований з можливістю здійснювати одну або більше функцій, пояснених вище відносно етапу 1720, проілюстрованого на Фіг. 17. Засіб 1820 для прийому стиснутого маякового сигналу в кожному інтервалі маякового сигналу, який не є першим кратним інтервалу маякового сигналу, може відповідати одному або більше з процесора 204 і приймального пристрою 212 (Фіг. 2). Декілька варіантів здійснення, описаних вище, включають в себе поле стиснутого SSID (наприклад, 460). У деяких реалізаціях, поле стиснутого SSID може формуватися вибірково. У деяких реалізаціях, вибір може бути оснований на довжині повного SSID для сигналу. Наприклад, якщо довжина повного SSID (наприклад, чотири байти) рівна довжині поля стиснутого SSID (наприклад, чотири байти), повний SSID може бути використаний як стиснутий SSID. У деяких реалізаціях, якщо довжина повного SSID перевищує довжину поля стиснутого SSID, CRC, обчислений для частини або весь з повного SSID, може бути використаний як стиснутий SSID. Обчислений CRC може мати довжину, рівну довжині поля стиснутого SSID. У 24 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 деяких реалізаціях, якщо довжина повного SSID менше довжини поля стиснутого SSID, повний SSID може збільшуватися за довжиною (наприклад, доповнюватися) так, що він рівний довжині поля стиснутого SSID, щоб формувати стиснутий SSID. Наприклад, якщо поле стиснутого SSID становить вісім байтів, і повний SSID становить чотири байти, чотири байти доповнення можуть додаватися в повний SSID, щоб формувати восьмибайтовий стиснутий SSID. Доповнення може бути включене перед повним SSID (наприклад, на початку) або після повного SSID (наприклад, в кінці). Доповнення може включати в себе порожній символ, символ доповнення (наприклад, буквено-цифровий, небуквено-цифровий) або комбінацію вищезазначеного. При використанні в даному документі, термін "визначення" охоплює широкий спектр дій. Наприклад, "визначення" може включати в себе розрахунок, обчислення, обробку, витягання, одержання відомостей, пошук (наприклад, пошук в таблиці, базі даних або іншій структурі даних), виявлення тощо. Так само, "визначення" може включати в себе прийом (наприклад, прийом інформації), здійснення доступу (наприклад, здійснення доступу до даних в запам'ятовуючому пристрої) тощо. Так само, "визначення" може включати в себе розрізнення, відбір, вибір, встановлення тощо. Додатково, "ширина каналу" при використанні в даному документі може охоплювати або також може згадуватися як смуга пропускання у визначених аспектах. При використанні в даному документі, фраза, що означає "щонайменше один з" списку елементів, означає будь-яку комбінацію цих елементів, що включають в себе одиночні елементи. Як приклад, "щонайменше одне з: a, b або с" призначений охоплювати: a, b, с, a-b, ac, b-c та a-b-c. Різні операції способів, описаних вище, можуть бути виконані за допомогою будь-яких підходящих засобів, здатних до виконання операцій, наприклад, різних апаратних і/або програмних компонентів, схем і/або модулів. Загалом, будь-які операції, проілюстровані на кресленнях, можуть бути виконані за допомогою відповідних функціональних засобів, здатних до виконання операцій. Різні ілюстративні логічні блоки, модулі та схеми, описані в зв'язку з даним розкриттям суті, можуть бути реалізовані або виконані за допомогою процесора загального призначення, процесора цифрових сигналів (DSP), спеціалізованої інтегральної схеми (ASIC), програмованої користувачем вентильної матриці (FPGA) або іншого програмованого логічного пристрою (PLD), дискретного логічного елемента або транзисторної логіки, дискретних апаратних компонентів або будь-якої комбінації вищезазначеного, призначеного для того, щоб виконувати описані в даному документі функції. Процесором загального призначення може бути мікропроцесор, але в альтернативному варіанті, процесором може бути будь-який доступний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований як комбінація обчислювальних пристроїв, наприклад, комбінація DSP і мікропроцесора, множина мікропроцесорів, один або більше мікропроцесорів разом з DSP-ядром або будь-яка інша подібна конфігурація. В одному або більше аспектах, описані функції можуть бути реалізовані в апаратних засобах, програмному забезпеченні, мікропрограмному забезпеченні або будь-якій комбінації вищезазначеного. Якщо реалізовані в програмному забезпеченні, функції можуть бути збережені або передані як одна або більше інструкцій або код на машинозчитуваному носії. Машинозчитувані носії включають в себе як комп'ютерні носії зберігання даних, так і середовище зв'язку, що включає в себе будь-яке передавальне середовище, яке спрощує переміщення комп'ютерної програми з одного місця в інше. Носіями зберігання можуть бути будь-які доступні носії, до яких можна здійснювати доступ за допомогою комп'ютера. Як приклад, але не обмеження, ці машинозчитувані носії можуть включати в себе RAM, ROM, EEPROM, CD-ROM або інший пристрій зберігання на оптичних дисках, пристрій зберігання на магнітних дисках або інші магнітні пристрої зберігання, або будь-який інший носій, який може бути використаний для того, щоб переносити або зберігати необхідний програмний код в формі інструкцій або структур даних, і до якого можна здійснювати доступ за допомогою комп'ютера. Так само, будь-яке підключення коректно називати машинозчитуваним носієм. Наприклад, якщо програмне забезпечення передається з веб-вузла, сервера або іншого віддаленого джерела за допомогою коаксіального кабелю, оптоволоконного кабелю, "витої пари", цифрової абонентської лінії (DSL) або бездротових технологій, таких як інфрачервоні, радіо- і мікрохвильові, то коаксіальний кабель, оптоволоконний кабель, "вита пара", DSL або бездротові технології, такі як інфрачервоні, радіо- і мікрохвильові, включені у визначення носія. Термін "диск" при використанні в даному документі включає в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), гнучкий диск і диск Blu-Ray, при цьому магнітні диски звичайно відтворюють дані магнітно, тоді як оптичні диски звичайно відтворюють 25 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 дані оптично за допомогою лазерів. Таким чином, в деяких аспектах машинозчитуваний носій може включати в себе некороткочасний машинозчитуваний носій (наприклад, матеріальні носії). Крім цього, в деяких аспектах машинозчитуваний носій може включати в себе енергозалежний машинозчитуваний носій (наприклад, сигнал). Комбінації вищепереліченого також потрібно включати машинозчитуваних носіїв. Способи, розкриті в даному документі, включають в себе один або більше етапів або дій для здійснення описаного способу. Етапи і/або дії способу можуть мінятися місцями без відступу від обсягу формули винаходу. Іншими словами, якщо не вказується конкретний порядок етапів або дій, порядок і/або використання конкретних етапів і/або дій може модифікуватися без відступу від обсягу формули винаходу. Описані функції можуть бути реалізовані в апаратних засобах, програмному забезпеченні, мікропрограмному забезпеченні або в будь-якій комбінації вищезазначеного. Якщо реалізовані в програмному забезпеченні, функції можуть зберігатися як одна або більше інструкцій на машинозчитуваному носії. Носіями зберігання можуть бути будь-які доступні носії, до яких можна здійснювати доступ за допомогою комп'ютера. Як приклад, але не обмеження, ці машинозчитувані носії можуть містити RAM, ROM, EEPROM, CD-ROM або інший пристрій зберігання на оптичних дисках, пристрій зберігання на магнітних дисках або інші магнітні пристрої зберігання, або будь-який інший носій, який може бути використаний для того, щоб переносити або зберігати необхідний програмний код в формі інструкцій або структур даних, і до якого можна здійснювати доступ за допомогою комп'ютера. Термін "диск" при використанні в даному документі включає в себе компакт-диск (CD), лазерний диск, оптичний диск, універсальний цифровий диск (DVD), гнучкий диск і диск Blu-Ray®, при цьому магнітні диски звичайно відтворюють дані магнітно, тоді як оптичні диски звичайно відтворюють дані оптично за допомогою лазерів. Таким чином, конкретні аспекти можуть включати в себе комп'ютерний програмний продукт для виконання операцій, представлених в даному документі. Наприклад, такий комп'ютерний програмний продукт може включати в себе машинозчитуваний носій, що містить збережені (і/або кодовані) інструкції, при цьому інструкції виконуються за допомогою одного або більше процесорів, щоб виконувати операції, описані в даному документі. Для конкретних аспектів комп'ютерний програмний продукт може включати в себе упакування. Програмне забезпечення або інструкції також можуть передаватися через середовище передачі. Наприклад, якщо програмне забезпечення передається з веб-вузла, сервера або іншого віддаленого джерела за допомогою коаксіального кабелю, оптоволоконного кабелю, "витої пари", цифрової абонентської лінії (DSL) або бездротових технологій, таких як інфрачервоні, радіо- і мікрохвильові, то коаксіальний кабель, оптоволоконний кабель, "вита пара", DSL або бездротові технології, такі як інфрачервоні, радіо- і мікрохвильові, включені у визначення середовища передачі. Додатково, потрібно брати до уваги, що модулі і/або інші відповідні засоби для здійснення способів і технологій, описаних в даному документі, можуть бути завантажені і/або інакше одержані за допомогою користувацького термінала і/або базової станції за відповідних умов. Наприклад, такий пристрій може бути з'єднаний із сервером, щоб спрощувати передачу засобу для здійснення способів, описаних в даному документі. Альтернативно, різні способи, описані в даному документі, можуть надаватися через засіб зберігання (наприклад, RAM, ROM, фізичний носій зберігання даних, такий як компакт-диск (CD) або гнучкий диск і т.д.), так що користувацький термінал і/або базова станція можуть одержувати різні способи при підключенні або наданні засобу зберігання для пристрою. Крім того, може бути використана будь-яка інша підходяща технологія для надання способів і технологій, описаних в даному документі, для пристрою. Потрібно розуміти, що формула винаходу не обмежена точною конфігурацією і компонентами, проілюстрованими вище. Різні модифікації, зміни і варіювання можуть здійснюватися в компонуванні, роботі і подробицях способів і пристроїв, описаних вище, без відступу від обсягу формули винаходу. Хоча вищенаведений опис направлений на аспекти даного розкриття суті, інші і додаткові аспекти розкриття суті можуть бути розроблені без відступу від його базового обсягу, і його обсяг визначається за допомогою нижченаведеної формули винаходу. Посилальні позиції 100 система бездротового зв'язку 102 базова зона обслуговування 104 точка доступу AP 106 станція STA 26 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 60 108 низхідна лінія зв'язку 110 висхідна лінія зв'язку 202 бездротовий пристрій 204 процесор 206 запам'ятовуючий пристрій 208 корпус 210 передавальний пристрій 212 приймальний пристрій 214 приймально-передавальний пристрій 216 антена 218 детектор сигналів 219 передавальний пристрій 220 процесор цифрових сигналів 222 користувацький інтерфейс 226 система шин 230 джерело живлення 300 маяковий сигнал 302 заголовок рівня керування 304 тіло кадру 306 послідовність керування кадрами 308 поле керування кадрами 310 поле тривалості 312 поле адреси призначення 314 поле вихідної адреси 316 поле ідентифікатора базового набору служб 318 поле керування послідовностями 320 поле часової мітки 322 поле інтервалу маякового сигналу 324 поле інформації характеристик 326 поле ідентифікатора набору служб 328 поле швидкостей, що підтримуються 330 набір параметрів перескоку частот 332 набір параметрів прямої послідовності 334 набір параметрів неконкурентного режиму 336 набір параметрів незалежного базового набору служб 338 поле інформації країни 340 поле параметрів FH-перескоку 342 таблиця FH-шаблонів 344 поле обмежень за потужністю 346 поле повідомлення про комутацію каналів 348 поле мовчання 350 поле прямого вибору частоти 352 поле керування потужністю передачі 354 поле інформації ефективної потужності випромінювання 356 розширене поле швидкостей, що підтримуються 358 поле перешкодостійкої захисної мережі 400, 500 кадр маякового сигналу з низьким обсягом службової інформації 410, 510 поле керування кадрами 411 двобітове поле версії 412 двобітове поле типу 413 чотирибітове поле підтипу 414 однобітовий прапор присутності індикатора часу наступного повного маякового сигналу 415 однобітовий прапор присутності SSID 416 однобітовий прапор наявності міжмережної взаємодії 417 трибітове поле смуги пропускання 418 однобітовий прапор активації безпеки 419 зарезервований біт 420, 520 поле вихідної адреси 430, 540 часова мітка 440, 550 поле послідовності змін 27 UA 109588 C2 5 10 15 20 25 30 35 40 45 50 55 450 індикатор часу наступного повного маякового сигналу 460 поле стиснутого 470 поле параметрів мережі доступу 480 поле необов'язкових IE 490, 580 поле контролю циклічним надмірним кодом 566 інформаційний елемент карти індикаторів трафіку 600 часова діаграма 610 інтервал маякового сигналу 620, 630 короткий маяковий сигнал 640 повний маяковий сигнал 650 інтервал повного маякового сигналу 660 ТІМ-період 800, 1000, 1200, 1400, 1600, 1800 бездротовий пристрій ФОРМУЛА ВИНАХОДУ 1. Спосіб зв'язку в бездротовій мережі, який включає етапи, на яких: формують в точці доступу стиснутий маяковий сигнал, що містить: поле індикатора часу наступного повного маякового сигналу, яке вказує, щонайменше частково, розподіл за часом повного маякового сигналу, причому повний маяковий сигнал включає в себе одне або більше полів, які не включені в стиснутий маяковий сигнал; і поле керування кадрами, причому поле керування кадрами включає в себе поле присутності індикатора часу наступного повного маякового сигналу, причому поле присутності індикатора часу наступного повного маякового сигналу ідентифікує, що стиснутий маяковий сигнал включає в себе поле індикатора часу наступного повного маякового сигналу; і передають у точці доступу стиснутий маяковий сигнал. 2. Спосіб за п. 1, в якому поле індикатора часу наступного повного маякового сигналу містить час, в який точка доступу буде передавати повний маяковий сигнал. 3. Спосіб за п. 2, в якому поле індикатора часу наступного повного маякового сигналу містить 3 старші байти з 4 молодших байтів наступного часу передачі цільового маякового сигналу. 4. Спосіб за п. 1, в якому поле індикатора часу наступного повного маякового сигналу містить прапор, який вказує те, що точка доступу буде передавати повний маяковий сигнал. 5. Спосіб за п. 1, який додатково включає етапи, на яких: формують повний маяковий сигнал; і передають повний маяковий сигнал. 6. Спосіб за п. 1, в якому поле індикатора часу наступного повного маякового сигналу містить значення, яке вказує тривалість доти, доки точка доступу не передасть повний маяковий сигнал. 7. Спосіб за п. 1, в якому поле індикатора часу наступного повного маякового сигналу вказує число одиниць часу доти, доки точка доступу не передасть наступний повний маяковий сигнал. 8. Спосіб за п. 1, в якому поле індикатора часу наступного повного маякового сигналу містить нульове значення, коли число інтервалів маякових сигналів до передачі повного маякового сигналу не визначено. 9. Спосіб за п. 1, в якому стиснутий маяковий сигнал містить: згадане поле керування кадрами; вихідну адресу; часову мітку; послідовність змін; згадане поле індикатора часу наступного повного маякового сигналу; і контроль кадру. 10. Спосіб за п. 9, в якому поле керування кадрами містить 2 байти, вихідна адреса містить 6 байтів, часова мітка містить 4 байти, послідовність змін містить 1 байт, поле індикатора часу наступного повного маякового сигналу містить 3 байти, а контроль кадру містить 4 байти. 11. Спосіб за п. 9, в якому вихідна адреса містить ідентифікатор базового набору служб точки доступу. 12. Спосіб за п. 9, в якому часова мітка містить скорочену часову мітку, що містить менше число бітів, ніж повна часова мітка. 13. Спосіб за п. 12, в якому часова мітка містить один або більше молодших бітів повної часової мітки. 14. Спосіб за п. 9, причому спосіб додатково включає етап, на якому змінюють послідовність змін, коли змінюється конфігурація точки доступу або мережі, або коли є істотна зміна у вмісті повного маякового сигналу. 28

Дивитися

Додаткова інформація

Назва патенту англійською

Methods and apparatuses for low-overhead wireless beacons having next full beacon time indications

Автори англійською

Abraham, Santosh Paul, Frederiks, Guido Robert, Merlin, Simone, Wentink, Maarten Menzo

Автори російською

Абрахам Сантош Пол, Фредерикс Гвидо Роберт, Мерлин Симоне, Вентинк Мартен Мензо

МПК / Мітки

МПК: H04W 28/06, H04W 88/08

Мітки: способи, бездротових, індикаторі, наступного, системі, сигналів, службової, сигналу, маякових, обсягом, маякового, низьким, мають, інформації, повного

Код посилання

<a href="https://ua.patents.su/46-109588-sistemi-ta-sposobi-dlya-bezdrotovikh-mayakovikh-signaliv-z-nizkim-obsyagom-sluzhbovo-informaci-yaki-mayut-indikatori-nastupnogo-povnogo-mayakovogo-signalu.html" target="_blank" rel="follow" title="База патентів України">Системи та способи для бездротових маякових сигналів з низьким обсягом службової інформації, які мають індикатори наступного повного маякового сигналу</a>

Подібні патенти
