Пристрій для фіксації маякового профілю
Формула / Реферат

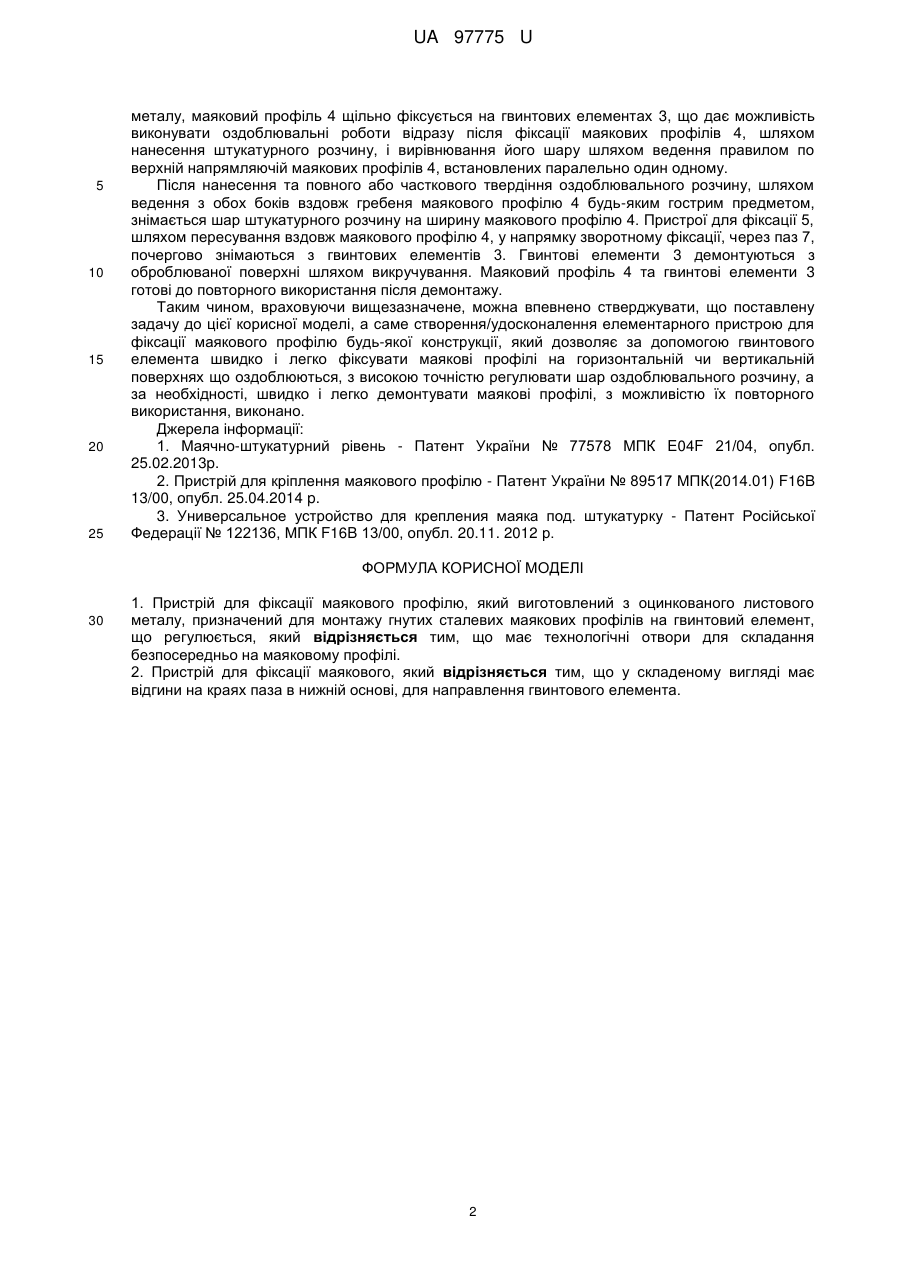

1. Пристрій для фіксації маякового профілю, який виготовлений з оцинкованого листового металу, призначений для монтажу гнутих сталевих маякових профілів на гвинтовий елемент, що регулюється, який відрізняється тим, що має технологічні отвори для складання безпосередньо на маяковому профілі.
2. Пристрій для фіксації маякового, який відрізняється тим, що у складеному вигляді має відгини на краях паза в нижній основі, для направлення гвинтового елемента.
Текст

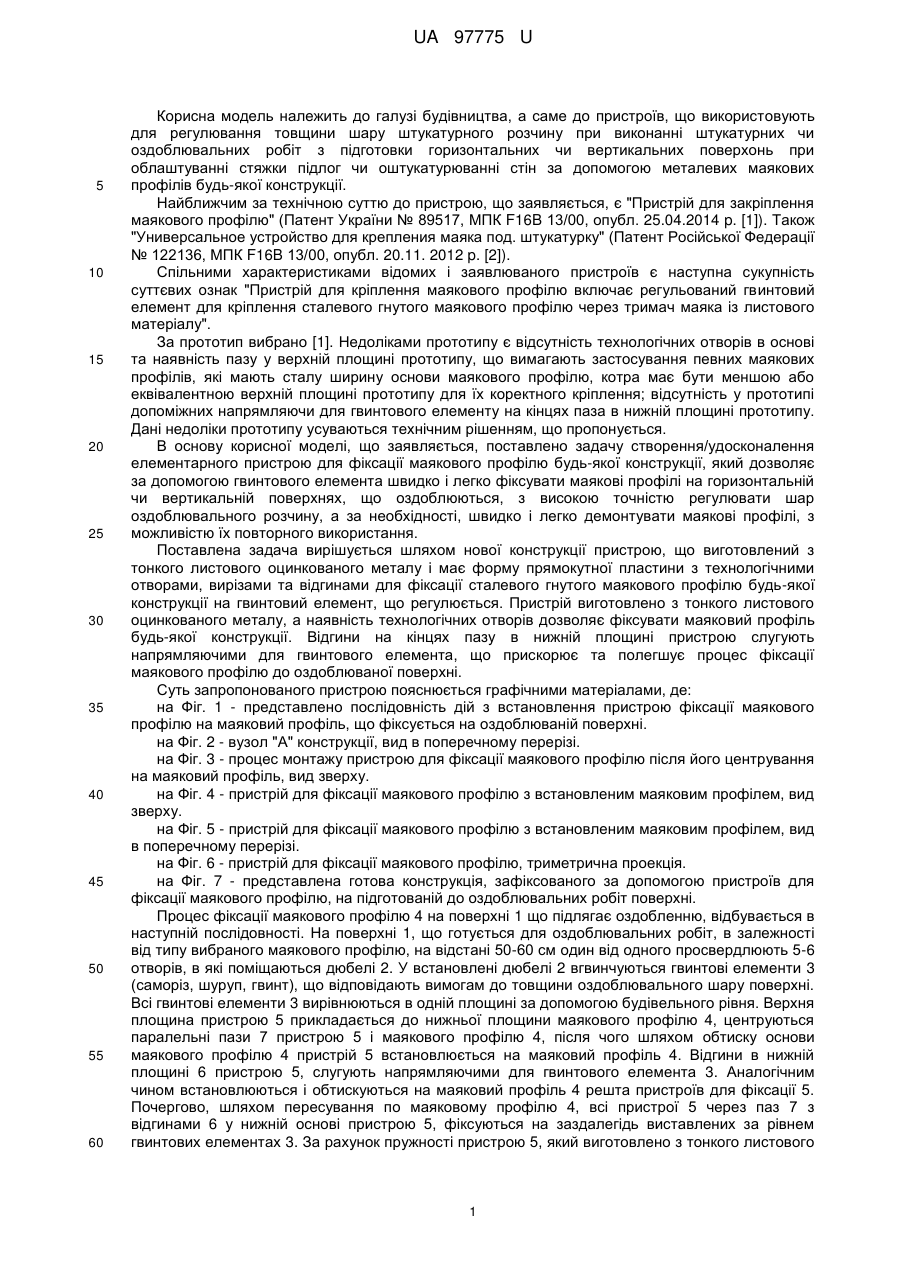

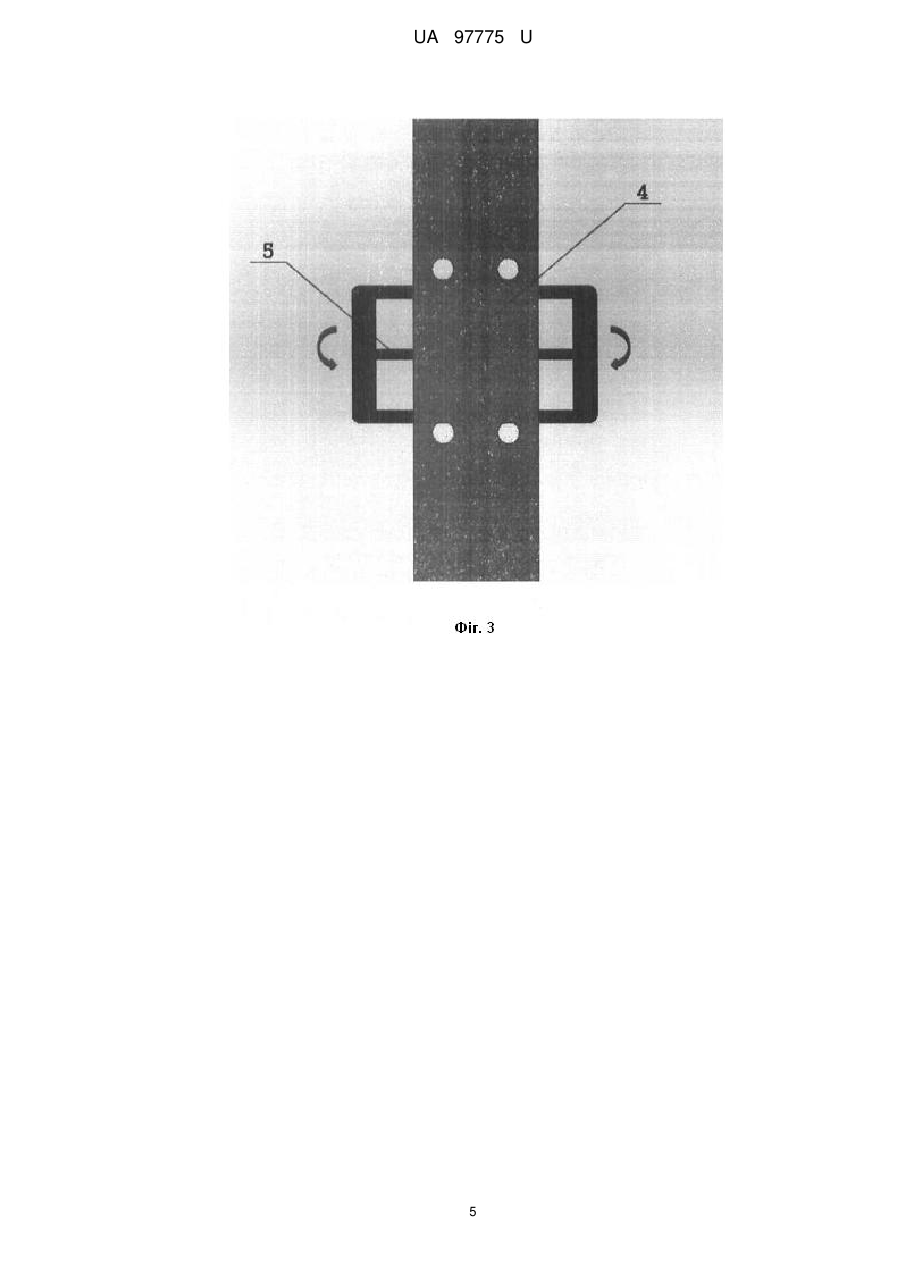

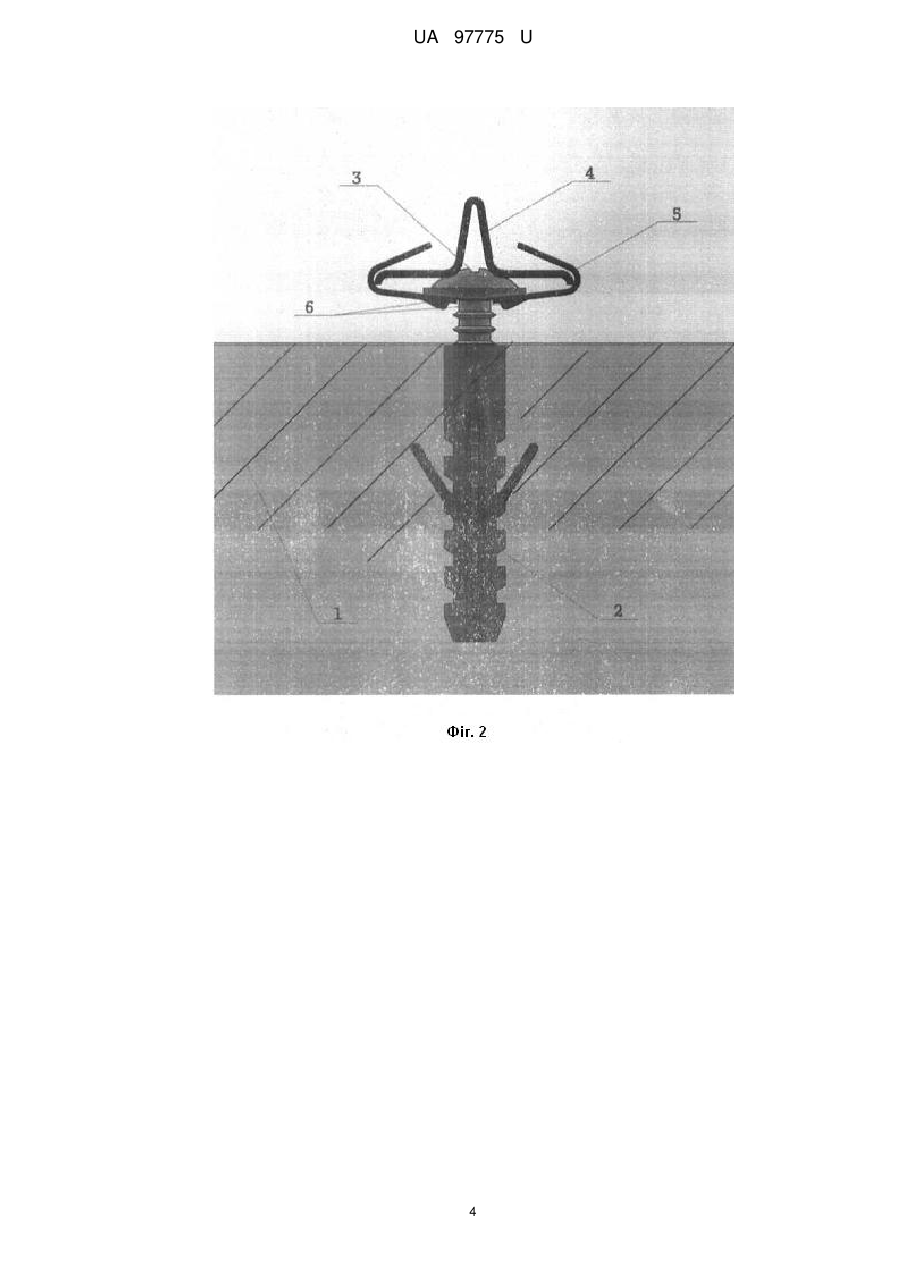

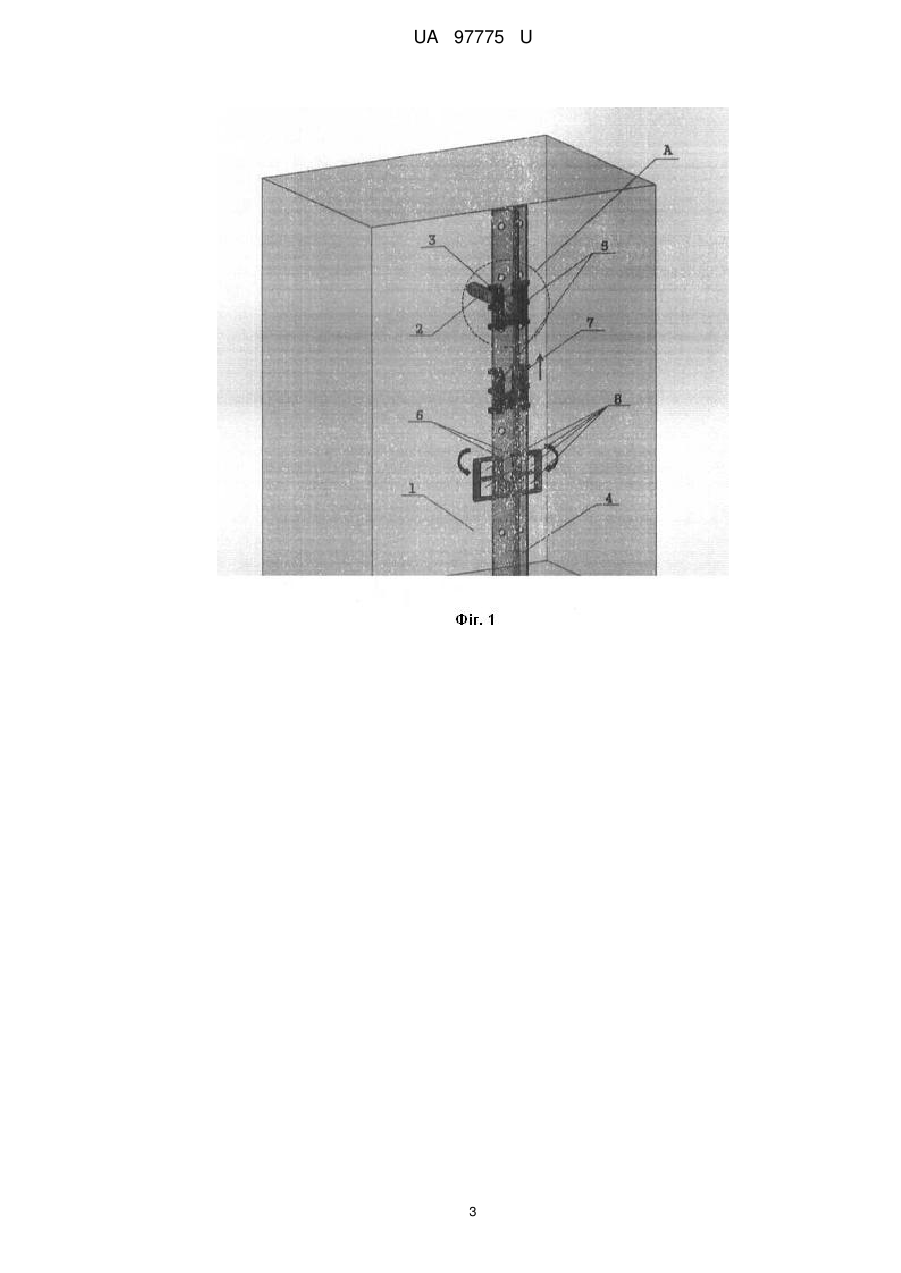

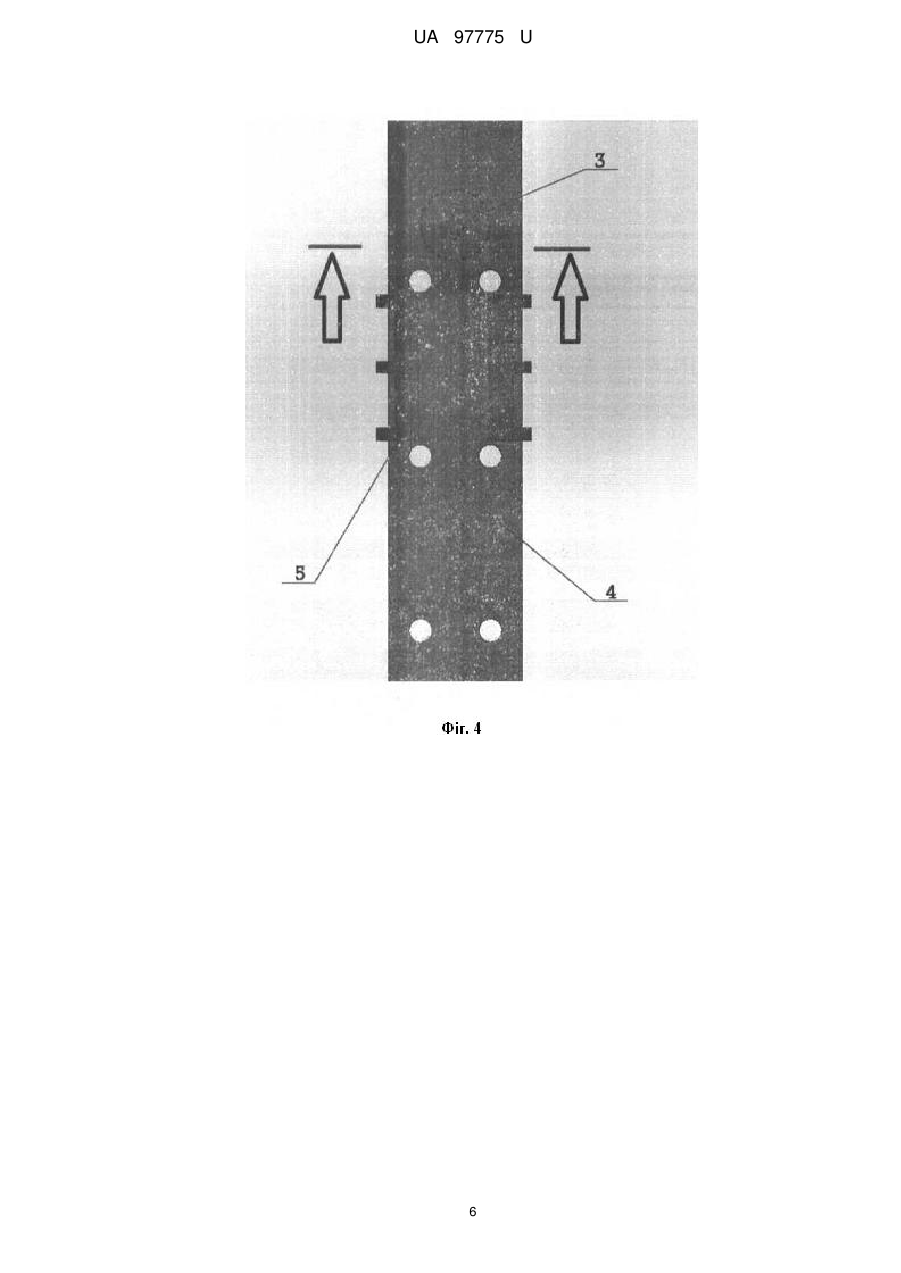

Реферат: UA 97775 U UA 97775 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до пристроїв, що використовують для регулювання товщини шару штукатурного розчину при виконанні штукатурних чи оздоблювальних робіт з підготовки горизонтальних чи вертикальних поверхонь при облаштуванні стяжки підлог чи оштукатурюванні стін за допомогою металевих маякових профілів будь-якої конструкції. Найближчим за технічною суттю до пристрою, що заявляється, є "Пристрій для закріплення маякового профілю" (Патент України № 89517, МПК F16B 13/00, опубл. 25.04.2014 p. [1]). Також "Универсальное устройство для крепления маяка под. штукатурку" (Патент Російської Федерації № 122136, МПК F16B 13/00, опубл. 20.11. 2012 p. [2]). Спільними характеристиками відомих і заявлюваного пристроїв є наступна сукупність суттєвих ознак "Пристрій для кріплення маякового профілю включає регульований гвинтовий елемент для кріплення сталевого гнутого маякового профілю через тримач маяка із листового матеріалу". За прототип вибрано [1]. Недоліками прототипу є відсутність технологічних отворів в основі та наявність пазу у верхній площині прототипу, що вимагають застосування певних маякових профілів, які мають сталу ширину основи маякового профілю, котра має бути меншою або еквівалентною верхній площині прототипу для їх коректного кріплення; відсутність у прототипі допоміжних напрямляючи для гвинтового елементу на кінцях паза в нижній площині прототипу. Дані недоліки прототипу усуваються технічним рішенням, що пропонується. В основу корисної моделі, що заявляється, поставлено задачу створення/удосконалення елементарного пристрою для фіксації маякового профілю будь-якої конструкції, який дозволяє за допомогою гвинтового елемента швидко і легко фіксувати маякові профілі на горизонтальній чи вертикальній поверхнях, що оздоблюються, з високою точністю регулювати шар оздоблювального розчину, а за необхідності, швидко і легко демонтувати маякові профілі, з можливістю їх повторного використання. Поставлена задача вирішується шляхом нової конструкції пристрою, що виготовлений з тонкого листового оцинкованого металу і має форму прямокутної пластини з технологічними отворами, вирізами та відгинами для фіксації сталевого гнутого маякового профілю будь-якої конструкції на гвинтовий елемент, що регулюється. Пристрій виготовлено з тонкого листового оцинкованого металу, а наявність технологічних отворів дозволяє фіксувати маяковий профіль будь-якої конструкції. Відгини на кінцях пазу в нижній площині пристрою слугують напрямляючими для гвинтового елемента, що прискорює та полегшує процес фіксації маякового профілю до оздоблюваної поверхні. Суть запропонованого пристрою пояснюється графічними матеріалами, де: на Фіг. 1 - представлено послідовність дій з встановлення пристрою фіксації маякового профілю на маяковий профіль, що фіксується на оздоблюваній поверхні. на Фіг. 2 - вузол "А" конструкції, вид в поперечному перерізі. на Фіг. 3 - процес монтажу пристрою для фіксації маякового профілю після його центрування на маяковий профіль, вид зверху. на Фіг. 4 - пристрій для фіксації маякового профілю з встановленим маяковим профілем, вид зверху. на Фіг. 5 - пристрій для фіксації маякового профілю з встановленим маяковим профілем, вид в поперечному перерізі. на Фіг. 6 - пристрій для фіксації маякового профілю, триметрична проекція. на Фіг. 7 - представлена готова конструкція, зафіксованого за допомогою пристроїв для фіксації маякового профілю, на підготованій до оздоблювальних робіт поверхні. Процес фіксації маякового профілю 4 на поверхні 1 що підлягає оздобленню, відбувається в наступній послідовності. На поверхні 1, що готується для оздоблювальних робіт, в залежності від типу вибраного маякового профілю, на відстані 50-60 см один від одного просвердлюють 5-6 отворів, в які поміщаються дюбелі 2. У встановлені дюбелі 2 вгвинчуються гвинтові елементи 3 (саморіз, шуруп, гвинт), що відповідають вимогам до товщини оздоблювального шару поверхні. Всі гвинтові елементи 3 вирівнюються в одній площині за допомогою будівельного рівня. Верхня площина пристрою 5 прикладається до нижньої площини маякового профілю 4, центруються паралельні пази 7 пристрою 5 і маякового профілю 4, після чого шляхом обтиску основи маякового профілю 4 пристрій 5 встановлюється на маяковий профіль 4. Відгини в нижній площині 6 пристрою 5, слугують напрямляючими для гвинтового елемента 3. Аналогічним чином встановлюються і обтискуються на маяковий профіль 4 решта пристроїв для фіксації 5. Почергово, шляхом пересування по маяковому профілю 4, всі пристрої 5 через паз 7 з відгинами 6 у нижній основі пристрою 5, фіксуються на заздалегідь виставлених за рівнем гвинтових елементах 3. За рахунок пружності пристрою 5, який виготовлено з тонкого листового 1 UA 97775 U 5 10 15 20 25 металу, маяковий профіль 4 щільно фіксується на гвинтових елементах 3, що дає можливість виконувати оздоблювальні роботи відразу після фіксації маякових профілів 4, шляхом нанесення штукатурного розчину, і вирівнювання його шару шляхом ведення правилом по верхній напрямляючій маякових профілів 4, встановлених паралельно один одному. Після нанесення та повного або часткового твердіння оздоблювального розчину, шляхом ведення з обох боків вздовж гребеня маякового профілю 4 будь-яким гострим предметом, знімається шар штукатурного розчину на ширину маякового профілю 4. Пристрої для фіксації 5, шляхом пересування вздовж маякового профілю 4, у напрямку зворотному фіксації, через паз 7, почергово знімаються з гвинтових елементів 3. Гвинтові елементи 3 демонтуються з оброблюваної поверхні шляхом викручування. Маяковий профіль 4 та гвинтові елементи 3 готові до повторного використання після демонтажу. Таким чином, враховуючи вищезазначене, можна впевнено стверджувати, що поставлену задачу до цієї корисної моделі, а саме створення/удосконалення елементарного пристрою для фіксації маякового профілю будь-якої конструкції, який дозволяє за допомогою гвинтового елемента швидко і легко фіксувати маякові профілі на горизонтальній чи вертикальній поверхнях що оздоблюються, з високою точністю регулювати шар оздоблювального розчину, а за необхідності, швидко і легко демонтувати маякові профілі, з можливістю їх повторного використання, виконано. Джерела інформації: 1. Маячно-штукатурний рівень - Патент України № 77578 МПК E04F 21/04, опубл. 25.02.2013p. 2. Пристрій для кріплення маякового профілю - Патент України № 89517 МПК(2014.01) F16B 13/00, опубл. 25.04.2014 p. 3. Универсальное устройство для крепления маяка под. штукатурку - Патент Російської Федерації № 122136, МПК F16B 13/00, опубл. 20.11. 2012 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 1. Пристрій для фіксації маякового профілю, який виготовлений з оцинкованого листового металу, призначений для монтажу гнутих сталевих маякових профілів на гвинтовий елемент, що регулюється, який відрізняється тим, що має технологічні отвори для складання безпосередньо на маяковому профілі. 2. Пристрій для фіксації маякового, який відрізняється тим, що у складеному вигляді має відгини на краях паза в нижній основі, для направлення гвинтового елемента. 2 UA 97775 U 3 UA 97775 U 4 UA 97775 U 5 UA 97775 U 6 UA 97775 U 7 UA 97775 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
ДивитисяДодаткова інформація
Автори англійськоюDUBKALIUK MAKSYM
Автори російськоюДЫБКАЛЮК МАКСИМ АЛЕКСАНДРОВИЧ
МПК / Мітки
МПК: F16B 13/00
Мітки: маякового, фіксації, пристрій, профілю
