Станція радіотехнічного контролю

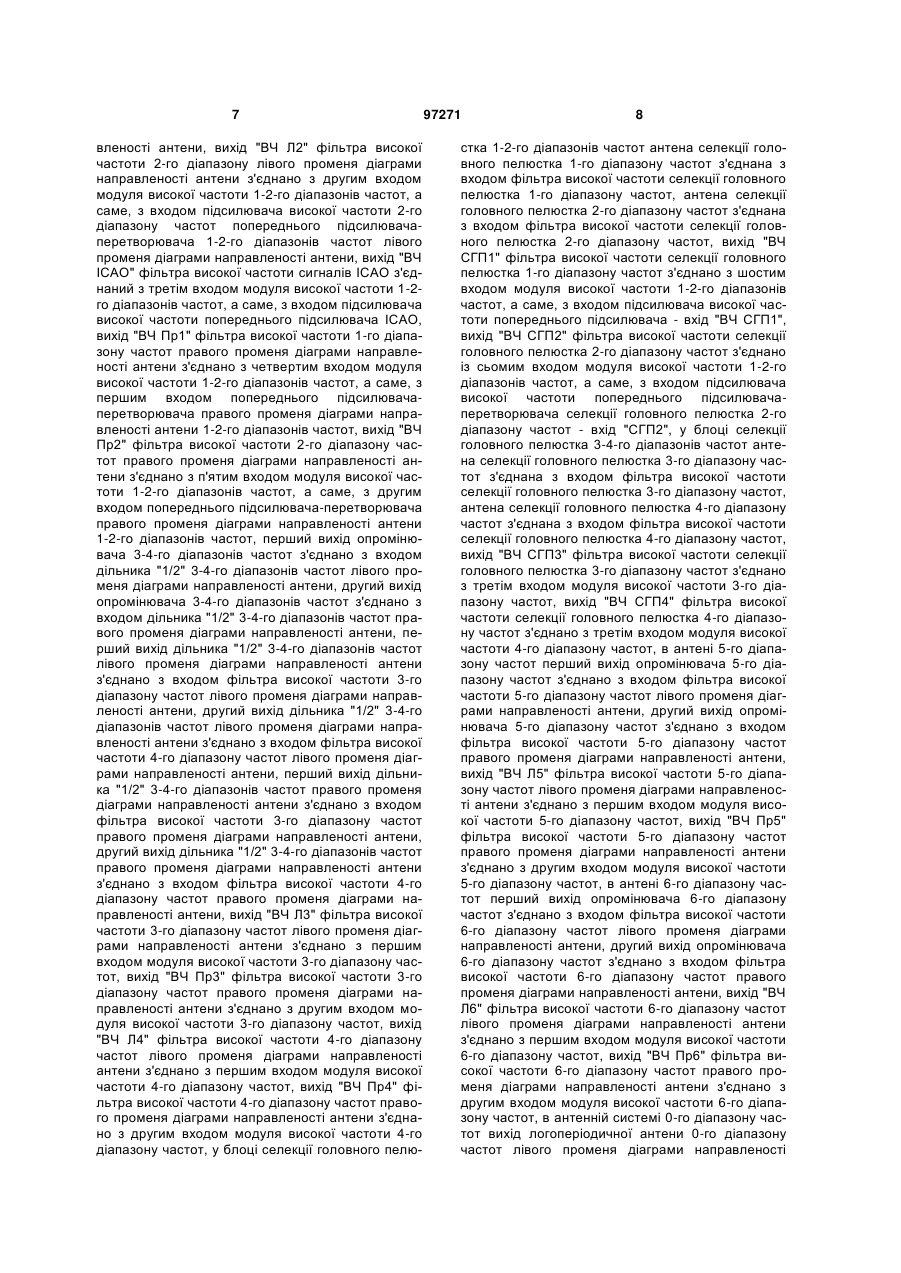

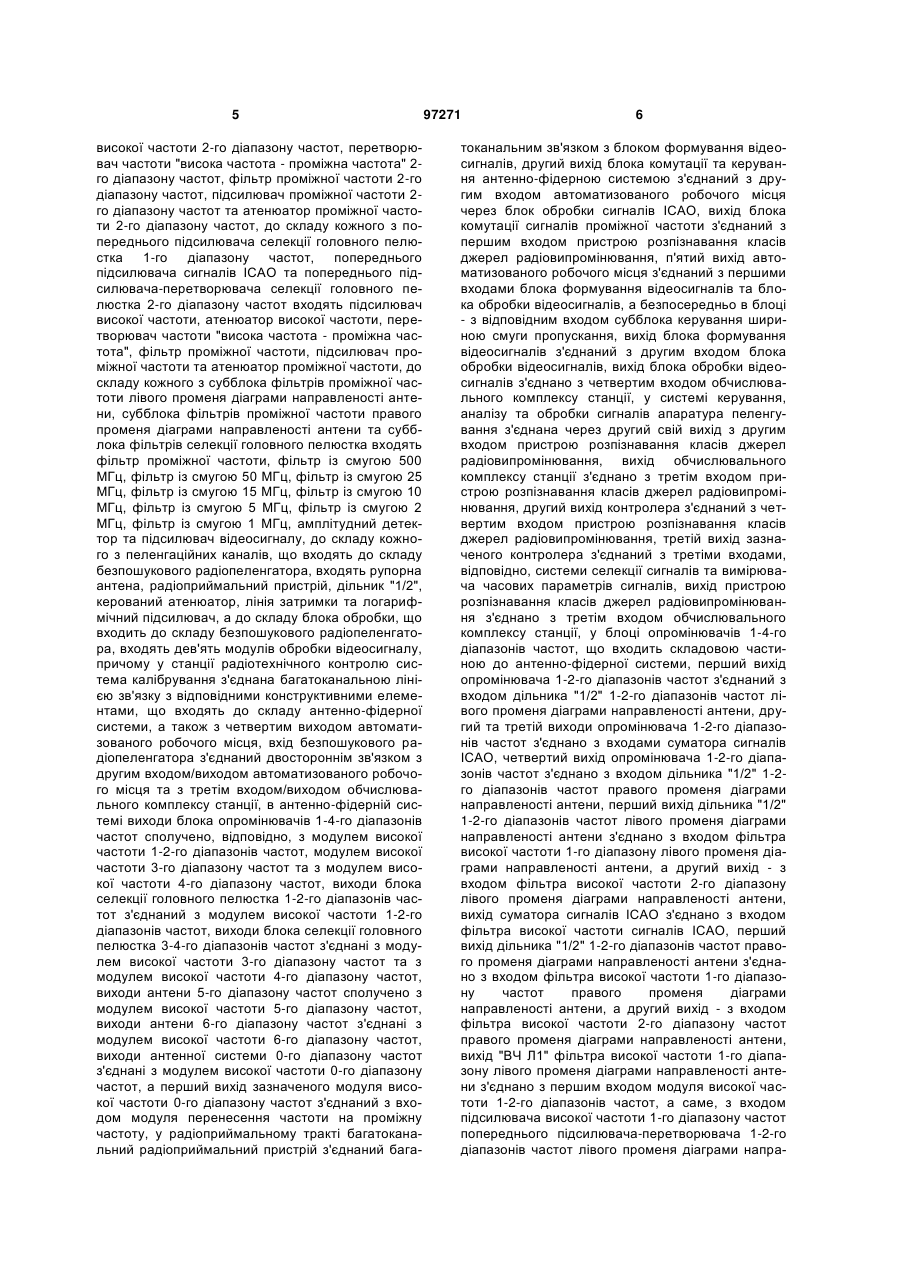

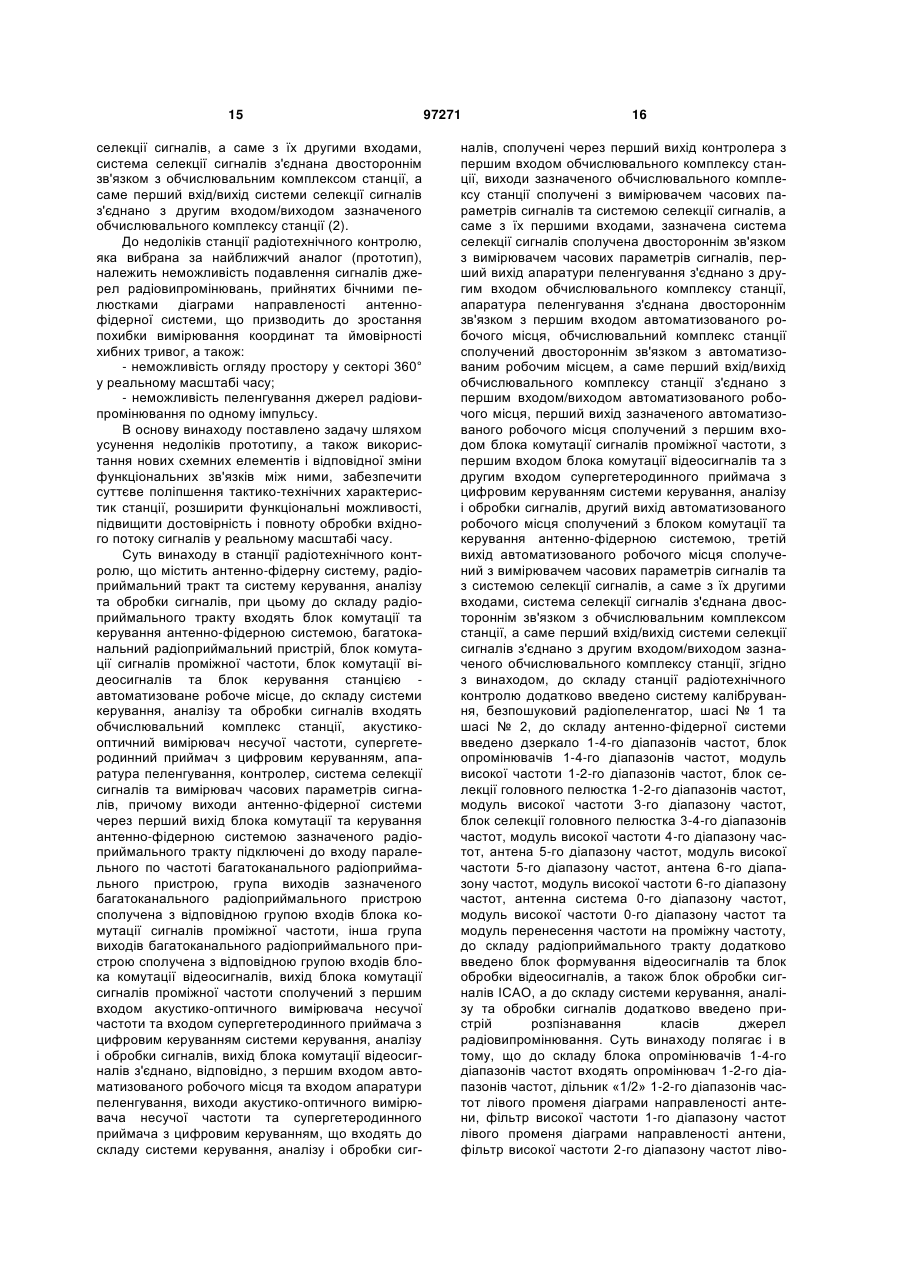

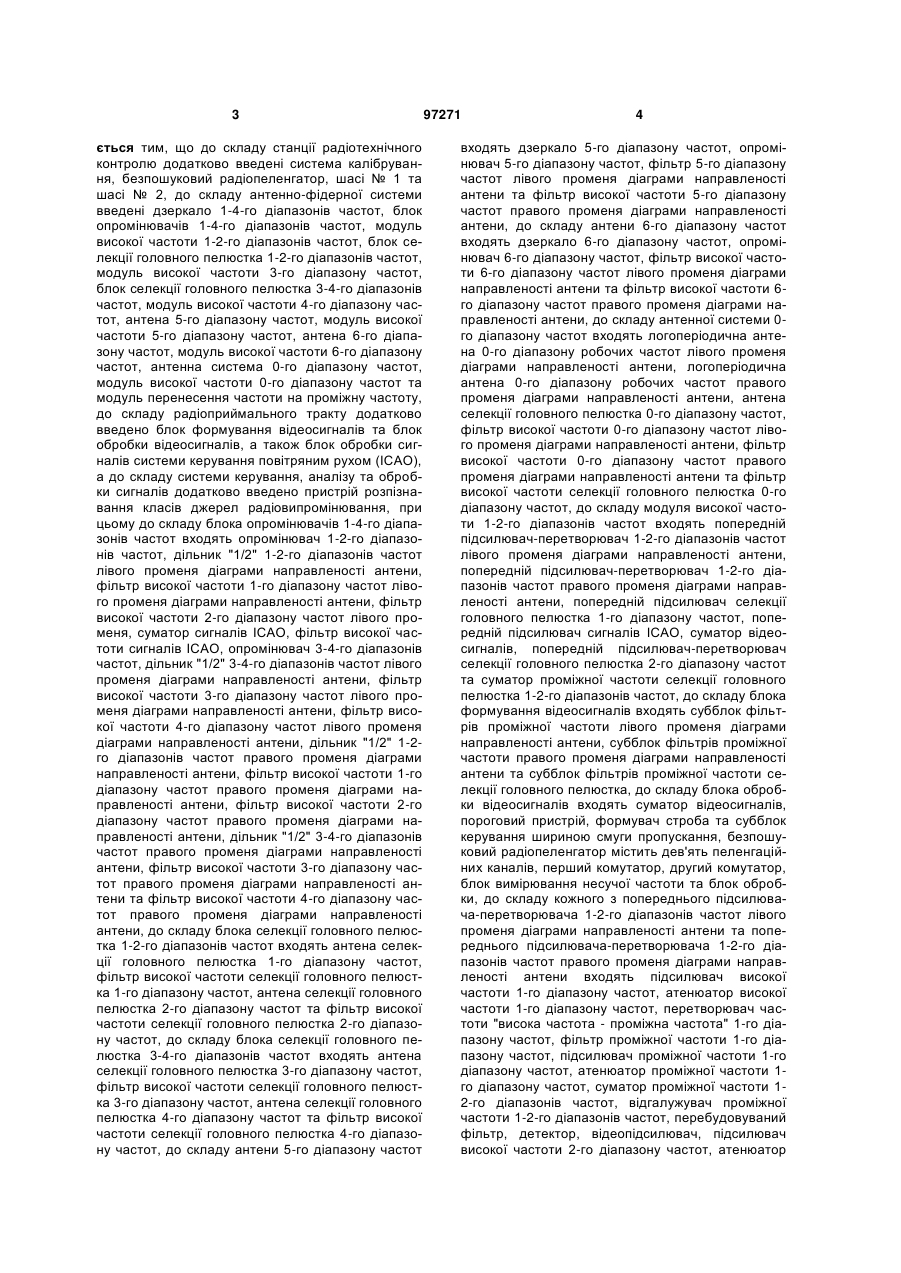

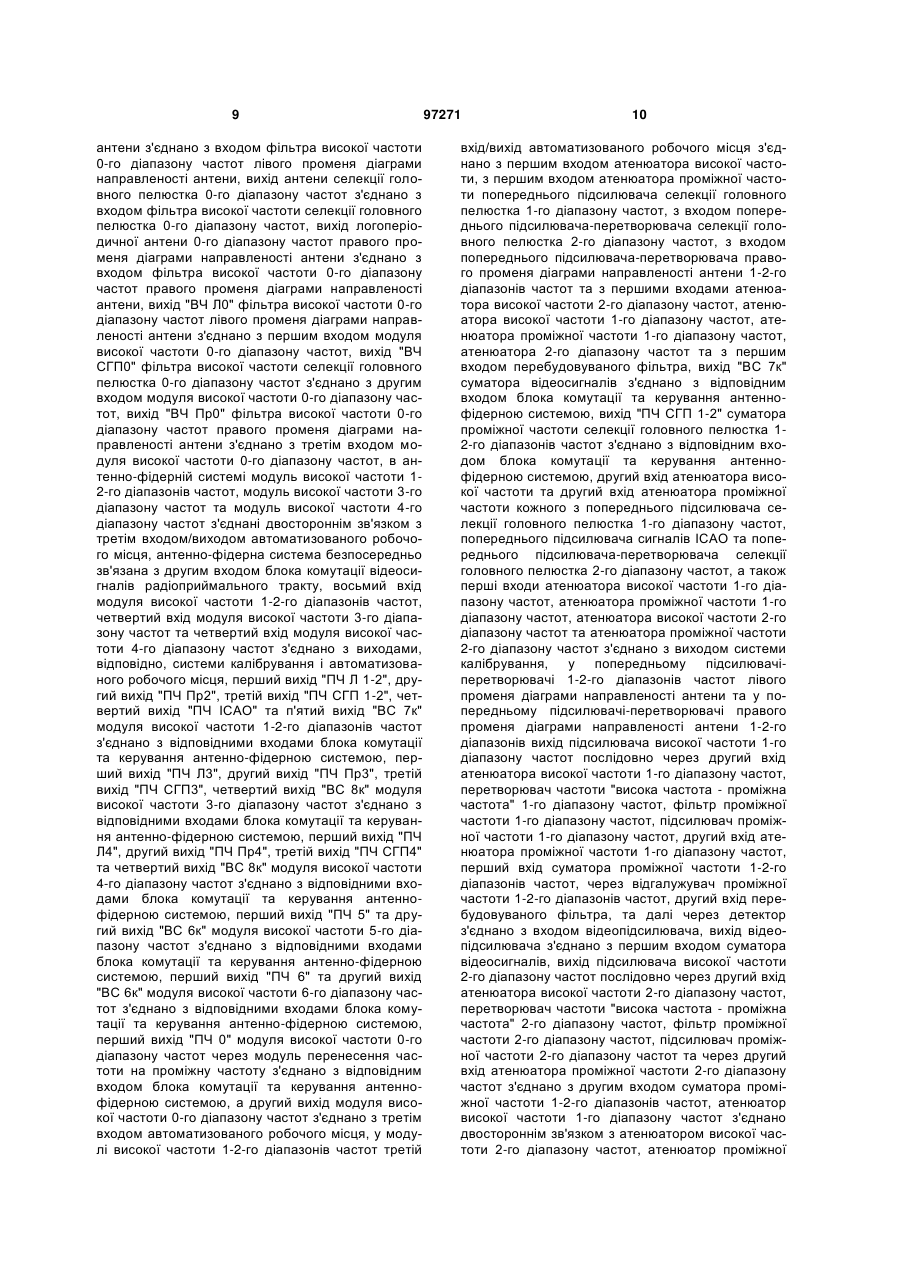

1. Станція радіотехнічного контролю, що містить антенно-фідерну систему, радіоприймальний тракт та систему керування, аналізу та обробки сигналів, при цьому до складу радіоприймального тракту входять блок комутації та керування антенно-фідерною системою, багатоканальний радіоприймальний пристрій, блок комутації сигналів проміжної частоти, блок комутації відеосигналів та блок керування станцією - автоматизоване робоче місце, до складу системи керування, аналізу та обробки сигналів входять обчислювальний комплекс станції, акустико-оптичний вимірювач несучої частоти, супергетеродинний приймач з цифровим керуванням, апаратура пеленгування, контролер, система селекції сигналів та вимірювач часових параметрів сигналів, причому виходи антенно-фідерної системи через перший вихід блока комутації та керування антенно-фідерною системою зазначеного радіоприймального тракту підключені до входу паралельного по частоті багатоканального радіоприймального пристрою, група виходів зазначеного багатоканального радіоприймального пристрою сполучена з відповідною групою входів блока комутації сигналів проміжної частоти, інша група виходів багатоканального радіоприймального пристрою сполучена з відповідною групою входів блока комутації відеосигналів, вихід блока комутації сигналів проміжної частоти сполучений з першим входом акустико-оптичного вимірювача несучої частоти та входом супергетеродинного приймача з цифровим керуванням системи керування, аналізу і обробки сигналів, вихід блока комутації відеосигналів з'єднано, відповідно, з першим входом автоматизованого робочого місця та входом апаратури пеленгування, виходи акустико-оптичного вимірювача несучої частоти та супергетеродинного приймача з цифровим керуванням, що входять до складу системи керування, аналізу і обробки сигналів, сполучені через перший вихід контролера з першим входом обчислювального комплексу станції, виходи зазначеного обчислювального комплексу станції сполучені з вимірювачем часових параметрів сигналів та системою селекції сигналів, а саме, з їх першими входами, зазначена система селекції сигналів сполучена двостороннім зв'язком з вимірювачем часових параметрів сигналів, перший вихід апаратури пеленгування з'єднано з другим входом обчислювального комплексу станції, апаратура пеленгування з'єднана двостороннім зв'язком з першим входом автоматизованого робочого місця, обчислювальний комплекс станції сполучений двостороннім зв'язком з автоматизованим робочим місцем, а саме, перший вхід/вихід обчислювального комплексу станції з'єднано з першим входом/виходом автоматизованого робочого місця, перший вихід зазначеного автоматизованого робочого місця сполучений з першим входом блока комутації сигналів проміжної частоти, з першим входом блока комутації відеосигналів та з другим входом супергетеродинного приймача з цифровим керуванням системи керування, аналізу і обробки сигналів, другий вихід автоматизованого робочого місця з'єднаний з блоком комутації та керування антенно-фідерною системою, третій вихід автоматизованого робочого місця сполучений з вимірювачем часових параметрів сигналів та системою селекції сигналів, а саме, з їх другими входами, система селекції сигналів з'єднана двостороннім зв'язком з обчислювальним комплексом станції, а саме, перший вхід/вихід системи селекції сигналів з'єднаний з другим входом/виходом зазначеного обчислювального комплексу станції, яка відрізняється тим, що до складу станції радіотехнічного контролю додатково введені система калібрування, безпошуковий радіопеленгатор, шасі № 1 та шасі № 2, до складу антенно-фідерної системи введені дзеркало 1-4-го діапазонів частот, блок опромінювачів 1-4-го діапазонів частот, модуль високої частоти 1-2-го діапазонів частот, блок селекції головного пелюстка 1-2-го діапазонів частот, модуль високої частоти 3-го діапазону частот, блок селекції головного пелюстка 3-4-го діапазонів частот, модуль високої частоти 4-го діапазону частот, антена 5-го діапазону частот, модуль високої частоти 5-го діапазону частот, антена 6-го діапазону частот, модуль високої частоти 6-го діапазону частот, антенна система 0-го діапазону частот, модуль високої частоти 0-го діапазону частот та модуль перенесення частоти на проміжну частоту, до складу радіоприймального тракту додатково введено блок формування відеосигналів та блок обробки відеосигналів, а також блок обробки сигналів системи керування повітряним рухом (ІСАО), а до складу системи керування, аналізу та обробки сигналів додатково введено пристрій розпізнавання класів джерел радіовипромінювання, при цьому до складу блока опромінювачів 1-4-го діапазонів частот входять опромінювач 1-2-го діапазонів частот, дільник "1/2" 1-2-го діапазонів частот лівого променя діаграми направленості антени, фільтр високої частоти 1-го діапазону частот лівого променя діаграми направленості антени, фільтр високої частоти 2-го діапазону частот лівого променя, суматор сигналів ІСАО, фільтр високої частоти сигналів ІСАО, опромінювач 3-4-го діапазонів частот, дільник "1/2" 3-4-го діапазонів частот лівого променя діаграми направленості антени, фільтр високої частоти 3-го діапазону частот лівого променя діаграми направленості антени, фільтр високої частоти 4-го діапазону частот лівого променя діаграми направленості антени, дільник "1/2" 1-2-го діапазонів частот правого променя діаграми направленості антени, фільтр високої частоти 1-го діапазону частот правого променя діаграми направленості антени, фільтр високої частоти 2-го діапазону частот правого променя діаграми направленості антени, дільник "1/2" 3-4-го діапазонів частот правого променя діаграми направленості антени, фільтр високої частоти 3-го діапазону частот правого променя діаграми направленості антени та фільтр високої частоти 4-го діапазону частот правого променя діаграми направленості антени, до складу блока селекції головного пелюстка 1-2-го діапазонів частот входять антена селекції головного пелюстка 1-го діапазону частот, фільтр високої частоти селекції головного пелюстка 1-го діапазону частот, антена селекції головного пелюстка 2-го діапазону частот та фільтр високої частоти селекції головного пелюстка 2-го діапазону частот, до складу блока селекції головного пелюстка 3-4-го діапазонів частот входять антена селекції головного пелюстка 3-го діапазону частот, фільтр високої частоти селекції головного пелюстка 3-го діапазону частот, антена селекції головного пелюстка 4-го діапазону частот та фільтр високої частоти селекції головного пелюстка 4-го діапазону частот, до складу антени 5-го діапазону частот входять дзеркало 5-го діапазону частот, опромінювач 5-го діапазону частот, фільтр 5-го діапазону частот лівого променя діаграми направленості антени та фільтр високої частоти 5-го діапазону частот правого променя діаграми направленості антени, до складу антени 6-го діапазону частот входять дзеркало 6-го діапазону частот, опромінювач 6-го діапазону частот, фільтр високої частоти 6-го діапазону частот лівого променя діаграми направленості антени та фільтр високої частоти 6-го діапазону частот правого променя діаграми направленості антени, до складу антенної системи 0-го діапазону частот входять логоперіодична антена 0-го діапазону робочих частот лівого променя діаграми направленості антени, логоперіодична антена 0-го діапазону робочих частот правого променя діаграми направленості антени, антена селекції головного пелюстка 0-го діапазону частот, фільтр високої частоти 0-го діапазону частот лівого променя діаграми направленості антени, фільтр високої частоти 0-го діапазону частот правого променя діаграми направленості антени та фільтр високої частоти селекції головного пелюстка 0-го діапазону частот, до складу модуля високої частоти 1-2-го діапазонів частот входять попередній підсилювач-перетворювач 1-2-го діапазонів частот лівого променя діаграми направленості антени, попередній підсилювач-перетворювач 1-2-го діапазонів частот правого променя діаграми направленості антени, попередній підсилювач селекції головного пелюстка 1-го діапазону частот, попередній підсилювач сигналів ІСАО, суматор відеосигналів, попередній підсилювач-перетворювач селекції головного пелюстка 2-го діапазону частот та суматор проміжної частоти селекції головного пелюстка 1-2-го діапазонів частот, до складу блока формування відеосигналів входять субблок фільтрів проміжної частоти лівого променя діаграми направленості антени, субблок фільтрів проміжної частоти правого променя діаграми направленості антени та субблок фільтрів проміжної частоти селекції головного пелюстка, до складу блока обробки відеосигналів входять суматор відеосигналів, пороговий пристрій, формувач строба та субблок керування шириною смуги пропускання, безпошуковий радіопеленгатор містить дев'ять пеленгаційних каналів, перший комутатор, другий комутатор, блок вимірювання несучої частоти та блок обробки, до складу кожного з попереднього підсилювача-перетворювача 1-2-го діапазонів частот лівого променя діаграми направленості антени та попереднього підсилювача-перетворювача 1-2-го діапазонів частот правого променя діаграми направленості антени входять підсилювач високої частоти 1-го діапазону частот, атенюатор високої частоти 1-го діапазону частот, перетворювач частоти "висока частота - проміжна частота" 1-го діапазону частот, фільтр проміжної частоти 1-го діапазону частот, підсилювач проміжної частоти 1-го діапазону частот, атенюатор проміжної частоти 1-го діапазону частот, суматор проміжної частоти 1-2-го діапазонів частот, відгалужувач проміжної частоти 1-2-го діапазонів частот, перебудовуваний фільтр, детектор, відеопідсилювач, підсилювач високої частоти 2-го діапазону частот, атенюатор високої частоти 2-го діапазону частот, перетворювач частоти "висока частота - проміжна частота" 2-го діапазону частот, фільтр проміжної частоти 2-го діапазону частот, підсилювач проміжної частоти 2-го діапазону частот та атенюатор проміжної частоти 2-го діапазону частот, до складу кожного з попереднього підсилювача селекції головного пелюстка 1-го діапазону частот, попереднього підсилювача сигналів ІСАО та попереднього підсилювача-перетворювача селекції головного пелюстка 2-го діапазону частот входять підсилювач високої частоти, атенюатор високої частоти, перетворювач частоти "висока частота - проміжна частота", фільтр проміжної частоти, підсилювач проміжної частоти та атенюатор проміжної частоти, до складу кожного з субблока фільтрів проміжної частоти лівого променя діаграми направленості антени, субблока фільтрів проміжної частоти правого променя діаграми направленості антени та субблока фільтрів селекції головного пелюстка входять фільтр проміжної частоти, фільтр із смугою 500 МГц, фільтр із смугою 50 МГц, фільтр із смугою 25 МГц, фільтр із смугою 15 МГц, фільтр із смугою 10 МГц, фільтр із смугою 5 МГц, фільтр із смугою 2 МГц, фільтр із смугою 1 МГц, амплітудний детектор та підсилювач відеосигналу, до складу кожного з пеленгаційних каналів, що входять до складу безпошукового радіопеленгатора, входять рупорна антена, радіоприймальний пристрій, дільник "1/2", керований атенюатор, лінія затримки та логарифмічний підсилювач, а до складу блока обробки, що входить до складу безпошукового радіопеленгатора, входять дев'ять модулів обробки відеосигналу, причому у станції радіотехнічного контролю система калібрування з'єднана багатоканальною лінією зв'язку з відповідними конструктивними елементами, що входять до складу антенно-фідерної системи, а також з четвертим виходом автоматизованого робочого місця, вхід безпошукового радіопеленгатора з'єднаний двостороннім зв'язком з другим входом/виходом автоматизованого робочого місця та з третім входом/виходом обчислювального комплексу станції, в антенно-фідерній системі виходи блока опромінювачів 1-4-го діапазонів частот сполучено, відповідно, з модулем високої частоти 1-2-го діапазонів частот, модулем високої частоти 3-го діапазону частот та з модулем високої частоти 4-го діапазону частот, виходи блока селекції головного пелюстка 1-2-го діапазонів частот з'єднаний з модулем високої частоти 1-2-го діапазонів частот, виходи блока селекції головного пелюстка 3-4-го діапазонів частот з'єднані з модулем високої частоти 3-го діапазону частот та з модулем високої частоти 4-го діапазону частот, виходи антени 5-го діапазону частот сполучено з модулем високої частоти 5-го діапазону частот, виходи антени 6-го діапазону частот з'єднані з модулем високої частоти 6-го діапазону частот, виходи антенної системи 0-го діапазону частот з'єднані з модулем високої частоти 0-го діапазону частот, а перший вихід зазначеного модуля високої частоти 0-го діапазону частот з'єднаний з входом модуля перенесення частоти на проміжну частоту, у радіоприймальному тракті багатоканальний радіоприймальний пристрій з'єднаний багатоканальним зв'язком з блоком формування відеосигналів, другий вихід блока комутації та керування антенно-фідерною системою з'єднаний з другим входом автоматизованого робочого місця через блок обробки сигналів ІСАО, вихід блока комутації сигналів проміжної частоти з'єднаний з першим входом пристрою розпізнавання класів джерел радіовипромінювання, п'ятий вихід автоматизованого робочого місця з'єднаний з першими входами блока формування відеосигналів та блока обробки відеосигналів, а безпосередньо в блоці - з відповідним входом субблока керування шириною смуги пропускання, вихід блока формування відеосигналів з'єднаний з другим входом блока обробки відеосигналів, вихід блока обробки відеосигналів з'єднано з четвертим входом обчислювального комплексу станції, у системі керування, аналізу та обробки сигналів апаратура пеленгування з'єднана через другий свій вихід з другим входом пристрою розпізнавання класів джерел радіовипромінювання, вихід обчислювального комплексу станції з'єднано з третім входом пристрою розпізнавання класів джерел радіовипромінювання, другий вихід контролера з'єднаний з четвертим входом пристрою розпізнавання класів джерел радіовипромінювання, третій вихід зазначеного контролера з'єднаний з третіми входами, відповідно, системи селекції сигналів та вимірювача часових параметрів сигналів, вихід пристрою розпізнавання класів джерел радіовипромінювання з'єднано з третім входом обчислювального комплексу станції, у блоці опромінювачів 1-4-го діапазонів частот, що входить складовою частиною до антенно-фідерної системи, перший вихід опромінювача 1-2-го діапазонів частот з'єднаний з входом дільника "1/2" 1-2-го діапазонів частот лівого променя діаграми направленості антени, другий та третій виходи опромінювача 1-2-го діапазонів частот з'єднано з входами суматора сигналів ІСАО, четвертий вихід опромінювача 1-2-го діапазонів частот з'єднано з входом дільника "1/2" 1-2-го діапазонів частот правого променя діаграми направленості антени, перший вихід дільника "1/2" 1-2-го діапазонів частот лівого променя діаграми направленості антени з'єднано з входом фільтра високої частоти 1-го діапазону лівого променя діаграми направленості антени, а другий вихід - з входом фільтра високої частоти 2-го діапазону лівого променя діаграми направленості антени, вихід суматора сигналів ІСАО з'єднано з входом фільтра високої частоти сигналів ІСАО, перший вихід дільника "1/2" 1-2-го діапазонів частот правого променя діаграми направленості антени з'єднано з входом фільтра високої частоти 1-го діапазону частот правого променя діаграми направленості антени, а другий вихід - з входом фільтра високої частоти 2-го діапазону частот правого променя діаграми направленості антени, вихід "ВЧ Л1" фільтра високої частоти 1-го діапазону лівого променя діаграми направленості антени з'єднано з першим входом модуля високої частоти 1-2-годіапазонів частот, а саме, з входом підсилювача високої частоти 1-го діапазону частот попереднього підсилювача-перетворювача 1-2-го діапазонів частот лівого променя діаграми направленості антени, вихід "ВЧ Л2" фільтра високої частоти 2-го діапазону лівого променя діаграми направленості антени з'єднано з другим входом модуля високої частоти 1-2-го діапазонів частот, а саме, з входом підсилювача високої частоти 2-го діапазону частот попереднього підсилювача-перетворювача 1-2-го діапазонів частот лівого променя діаграми направленості антени, вихід "ВЧ ІСАО" фільтра високої частоти сигналів ІСАО з'єднаний з третім входом модуля високої частоти 1-2-го діапазонів частот, а саме, з входом підсилювача високої частоти попереднього підсилювача ІСАО, вихід "ВЧ Пр1" фільтра високої частоти 1-го діапазону частот правого променя діаграми направленості антени з'єднано з четвертим входом модуля високої частоти 1-2-го діапазонів частот, а саме, з першим входом попереднього підсилювача-перетворювача правого променя діаграми направленості антени 1-2-го діапазонів частот, вихід "ВЧ Пр2" фільтра високої частоти 2-го діапазону частот правого променя діаграми направленості антени з'єднано з п'ятим входом модуля високої частоти 1-2-го діапазонів частот, а саме, з другим входом попереднього підсилювача-перетворювача правого променя діаграми направленості антени 1-2-го діапазонів частот, перший вихід опромінювача 3-4-го діапазонів частот з'єднано з входом дільника "1/2" 3-4-го діапазонів частот лівого променя діаграми направленості антени, другий вихід опромінювача 3-4-го діапазонів частот з'єднано з входом дільника "1/2" 3-4-го діапазонів частот правого променя діаграми направленості антени, перший вихід дільника "1/2" 3-4-го діапазонів частот лівого променя діаграми направленості антени з'єднано з входом фільтра високої частоти 3-го діапазону частот лівого променя діаграми направленості антени, другий вихід дільника "1/2" 3-4-го діапазонів частот лівого променя діаграми направленості антени з'єднано з входом фільтра високої частоти 4-го діапазону частот лівого променя діаграми направленості антени, перший вихід дільника "1/2" 3-4-го діапазонів частот правого променя діаграми направленості антени з'єднано з входом фільтра високої частоти 3-го діапазону частот правого променя діаграми направленості антени, другий вихід дільника "1/2" 3-4-го діапазонів частот правого променя діаграми направленості антени з'єднано з входом фільтра високої частоти 4-го діапазону частот правого променя діаграми направленості антени, вихід "ВЧ Л3" фільтра високої частоти 3-го діапазону частот лівого променя діаграми направленості антени з'єднано з першим входом модуля високої частоти 3-го діапазону частот, вихід "ВЧ Пр3" фільтра високої частоти 3-го діапазону частот правого променя діаграми направленості антени з'єднано з другим входом модуля високої частоти 3-го діапазону частот, вихід "ВЧ Л4" фільтра високої частоти 4-го діапазону частот лівого променя діаграми направленості антени з'єднано з першим входом модуля високої частоти 4-го діапазону частот, вихід "ВЧ Пр4" фільтра високої частоти 4-го діапазону частот правого променя діаграми направленості антени з'єднано з другим входом модуля високої частоти 4-го діапазону частот, у блоці селекції головного пелюстка 1-2-го діапазонів частот антена селекції головного пелюстка 1-го діапазону частот з'єднана з входом фільтра високої частоти селекції головного пелюстка 1-го діапазону частот, антена селекції головного пелюстка 2-го діапазону частот з'єднана з входом фільтра високої частоти селекції головного пелюстка 2-го діапазону частот, вихід "ВЧ СГП1" фільтра високої частоти селекції головного пелюстка 1-го діапазону частот з'єднано з шостим входом модуля високої частоти 1-2-го діапазонів частот, а саме, з входом підсилювача високої частоти попереднього підсилювача - вхід "ВЧ СГП1", вихід "ВЧ СГП2" фільтра високої частоти селекції головного пелюстка 2-го діапазону частот з'єднано із сьомим входом модуля високої частоти 1-2-го діапазонів частот, а саме, з входом підсилювача високої частоти попереднього підсилювача-перетворювача селекції головного пелюстка 2-го діапазону частот - вхід "СГП2", у блоці селекції головного пелюстка 3-4-го діапазонів частот антена селекції головного пелюстка 3-го діапазону частот з'єднана з входом фільтра високої частоти селекції головного пелюстка 3-го діапазону частот, антена селекції головного пелюстка 4-го діапазону частот з'єднана з входом фільтра високої частоти селекції головного пелюстка 4-го діапазону частот, вихід "ВЧ СГП3" фільтра високої частоти селекції головного пелюстка 3-го діапазону частот з'єднано з третім входом модуля високої частоти 3-го діапазону частот, вихід "ВЧ СГП4" фільтра високої частоти селекції головного пелюстка 4-го діапазону частот з'єднано з третім входом модуля високої частоти 4-го діапазону частот, в антені 5-го діапазону частот перший вихід опромінювача 5-го діапазону частот з'єднано з входом фільтра високої частоти 5-го діапазону частот лівого променя діаграми направленості антени, другий вихід опромінювача 5-го діапазону частот з'єднано з входом фільтра високої частоти 5-го діапазону частот правого променя діаграми направленості антени, вихід "ВЧ Л5" фільтра високої частоти 5-го діапазону частот лівого променя діаграми направленості антени з'єднано з першим входом модуля високої частоти 5-го діапазону частот, вихід "ВЧ Пр5" фільтра високої частоти 5-го діапазону частот правого променя діаграми направленості антени з'єднано з другим входом модуля високої частоти 5-го діапазону частот, в антені 6-го діапазону частот перший вихід опромінювача 6-го діапазону частот з'єднано з входом фільтра високої частоти 6-го діапазону частот лівого променя діаграми направленості антени, другий вихід опромінювача 6-го діапазону частот з'єднано з входом фільтра високої частоти 6-го діапазону частот правого променя діаграми направленості антени, вихід "ВЧ Л6" фільтра високої частоти 6-го діапазону частот лівого променя діаграми направленості антени з'єднано з першим входом модуля високої частоти 6-го діапазону частот, вихід "ВЧ Пр6" фільтра високої частоти 6-го діапазону частот правого променя діаграми направленості антени з'єднано з другим входом модуля високої частоти 6-го діапазону частот, в антенній системі 0-го діапазону частот вихід логоперіодичної антени 0-го діапазону частот лівого променя діаграми направленості антени з'єднано з входом фільтра високої частоти 0-го діапазону частот лівого променя діаграми направленості антени, вихід антени селекції головного пелюстка 0-го діапазону частот з'єднано з входом фільтра високої частоти селекції головного пелюстка 0-го діапазону частот, вихід логоперіодичної антени 0-го діапазону частот правого променя діаграми направленості антени з'єднано з входом фільтра високої частоти 0-го діапазону частот правого променя діаграми направленості антени, вихід "ВЧ Л0" фільтра високої частоти 0-го діапазону частот лівого променя діаграми направленості антени з'єднано з першим входом модуля високої частоти 0-го діапазону частот, вихід "ВЧ СГП0" фільтра високої частоти селекції головного пелюстка 0-го діапазону частот з'єднано з другим входом модуля високої частоти 0-го діапазону частот, вихід "ВЧ Пр0" фільтра високої частоти 0-го діапазону частот правого променя діаграми направленості антени з'єднано з третім входом модуля високої частоти 0-го діапазону частот, в антенно-фідерній системі модуль високої частоти 1-2-го діапазонів частот, модуль високої частоти 3-го діапазону частот та модуль високої частоти 4-го діапазону частот з'єднані двостороннім зв'язком з третім входом/виходом автоматизованого робочого місця, антенно-фідерна система безпосередньо зв'язана з другим входом блока комутації відеосигналів радіоприймального тракту, восьмий вхід модуля високої частоти 1-2-го діапазонів частот, четвертий вхід модуля високої частоти 3-го діапазону частот та четвертий вхід модуля високої частоти 4-го діапазону частот з'єднано з виходами, відповідно, системи калібрування і автоматизованого робочого місця, перший вихід "ПЧ Л 1-2", другий вихід "ПЧ Пр2", третій вихід "ПЧ СГП 1-2", четвертий вихід "ПЧ ІСАО" та п'ятий вихід "ВС 7к" модуля високої частоти 1-2-го діапазонів частот з'єднано з відповідними входами блока комутації та керування антенно-фідерною системою, перший вихід "ПЧ Л3", другий вихід "ПЧ Пр3", третій вихід "ПЧ СГП3", четвертий вихід "ВС 8к" модуля високої частоти 3-го діапазону частот з'єднано з відповідними входами блока комутації та керування антенно-фідерною системою, перший вихід "ПЧ Л4", другий вихід "ПЧ Пр4", третій вихід "ПЧ СГП4" та четвертий вихід "ВС 8к" модуля високої частоти 4-го діапазону частот з'єднано з відповідними входами блока комутації та керування антенно-фідерною системою, перший вихід "ПЧ 5" та другий вихід "ВС 6к" модуля високої частоти 5-го діапазону частот з'єднано з відповідними входами блока комутації та керування антенно-фідерною системою, перший вихід "ПЧ 6" та другий вихід "ВС 6к" модуля високої частоти 6-го діапазону частот з'єднано з відповідними входами блока комутації та керування антенно-фідерною системою, перший вихід "ПЧ 0" модуля високої частоти 0-го діапазону частот через модуль перенесення частоти на проміжну частоту з'єднано з відповідним входом блока комутації та керування антенно-фідерною системою, а другий вихід модуля високої частоти 0-го діапазону частот з'єднано з третім входом автоматизованого робочого місця, у модулі високої частоти 1-2-го діапазонів частот третій вхід/вихід автоматизованого робочого місця з'єднано з першим входом атенюатора високої частоти, з першим входом атенюатора проміжної частоти попереднього підсилювача селекції головного пелюстка 1-го діапазону частот, з входом попереднього підсилювача-перетворювача селекції головного пелюстка 2-го діапазону частот, з входом попереднього підсилювача-перетворювача правого променя діаграми направленості антени 1-2-го діапазонів частот та з першими входами атенюатора високої частоти 2-го діапазону частот, атенюатора високої частоти 1-го діапазону частот, атенюатора проміжної частоти 1-го діапазону частот, атенюатора 2-го діапазону частот та з першим входом перебудовуваного фільтра, вихід "ВС 7к" суматора відеосигналів з'єднано з відповідним входом блока комутації та керування антенно-фідерною системою, вихід "ПЧ СГП 1-2" суматора проміжної частоти селекції головного пелюстка 1-2-го діапазонів частот з'єднано з відповідним входом блока комутації та керування антенно-фідерною системою, другий вхід атенюатора високої частоти та другий вхід атенюатора проміжної частоти кожного з попереднього підсилювача селекції головного пелюстка 1-го діапазону частот, попереднього підсилювача сигналів ІСАО та попереднього підсилювача-перетворювача селекції головного пелюстка 2-го діапазону частот, а також перші входи атенюатора високої частоти 1-го діапазону частот, атенюатора проміжної частоти 1-го діапазону частот, атенюатора високої частоти 2-го діапазону частот та атенюатора проміжної частоти 2-го діапазону частот з'єднано з виходом системи калібрування, у попередньому підсилювачі-перетворювачі 1-2-го діапазонів частот лівого променя діаграми направленості антени та у попередньому підсилювачі-перетворювачі правого променя діаграми направленості антени 1-2-го діапазонів вихід підсилювача високої частоти 1-го діапазону частот послідовно через другий вхід атенюатора високої частоти 1-го діапазону частот, перетворювач частоти "висока частота - проміжна частота" 1-го діапазону частот, фільтр проміжної частоти 1-го діапазону частот, підсилювач проміжної частоти 1-го діапазону частот, другий вхід атенюатора проміжної частоти 1-го діапазону частот, перший вхід суматора проміжної частоти 1-2-го діапазонів частот, через відгалужувач проміжної частоти 1-2-го діапазонів частот, другий вхід перебудовуваного фільтра, та далі через детектор з'єднано з входом відеопідсилювача, вихід відеопідсилювача з'єднано з першим входом суматора відеосигналів, вихід підсилювача високої частоти 2-го діапазону частот послідовно через другий вхід атенюатора високої частоти 2-го діапазону частот, перетворювач частоти "висока частота - проміжна частота" 2-го діапазону частот, фільтр проміжної частоти 2-го діапазону частот, підсилювач проміжної частоти 2-го діапазону частот та через другий вхід атенюатора проміжної частоти 2-го діапазону частот з'єднано з другим входом суматора проміжної частоти 1-2-го діапазонів частот, атенюатор високої частоти 1-го діапазону частот з'єднано двостороннім зв'язком з атенюатором високої частоти 2-го діапазону частот, атенюатор проміжної частоти 1-го діапазону частот з'єднано двостороннім зв'язком з атенюатором проміжної частоти 2-го діапазону частот, вихід "ПЧ Л 1-2" відгалужувача проміжної частоти 1-2-го діапазонів частот з'єднано з відповідним входом блока комутації та керування антенно-фідерною системою, у попередньому підсилювачі-перетворювачі правого променя діаграми направленості антени 1-2-го діапазонів частот вихід відеопідсилювача зазначеного попереднього підсилювача-перетворювача правого променя діаграми направленості антени 1-2-го діапазонів частот з'єднано з другим входом суматора відеосигналів, вихід "ПЧ Пр 1-2" попереднього підсилювача-перетворювача правого променя діаграми направленості антени 1-2-го діапазонів частот з'єднано з відповідним входом блока комутації та керування антенно-фідерною системою, у попередньому підсилювачі селекції головного пелюстка 1-го діапазону частот вихід підсилювача високої частоти послідовно через третій вхід атенюатора високої частоти, перетворювач частоти "висока частота - проміжна частота", фільтр проміжної частоти, підсилювач проміжної частоти та через третій вхід атенюатора проміжної частоти з'єднано з першим входом суматора проміжної частоти селекції головного пелюстка 1-2-го діапазонів частот, у попередньому підсилювачі-перетворювачі селекції головного пелюстка 2-го діапазону частот вихід підсилювача високої частоти послідовно через атенюатор високої частоти, перетворювач частоти "висока частота - проміжна частота", фільтр проміжної частоти, підсилювач проміжної частоти та атенюатор проміжної частоти з'єднано з другим входом суматора проміжної частоти селекції головного пелюстка 1-2-го діапазонів частот, у попередньому підсилювачі ІСАО вихід підсилювача високої частоти послідовно через атенюатор високої частоти, перетворювач частоти "висока частота - проміжна частота", фільтр проміжної частоти та підсилювач проміжної частоти з'єднано з атенюатором проміжної частоти, вихід "ПЧ ІСАО" попереднього підсилювача ІСАО з'єднано з відповідним входом блока комутації та керування антенно-фідерною системою, у субблоці фільтрів лівого променя діаграми направленості антени фільтр проміжної частоти з'єднано з першими входами фільтра із смугою 500 МГц, фільтра із смугою 50 МГц, фільтра із смугою 25 МГц, фільтра із смугою 15 МГц, фільтра із смугою 10 МГц, фільтра із смугою 5 МГц, фільтра із смугою 2 МГц та фільтра із смугою 1 МГц, усі другі входи фільтра із смугою 500 МГц, фільтра із смугою 50 МГц, фільтра із смугою 25 МГц, фільтра із смугою 15 МГц, фільтра із смугою 10 МГц, фільтра із смугою 5 МГц, фільтра із смугою 2 МГц та фільтра із смугою 1 МГц, відповідно, субблока фільтрів лівого променя діаграми направленості антени, а також перший вхід субблока фільтрів правого променя діаграми направленості антени та перший вхід субблока фільтрів селекції головного пелюстка з'єднані двостороннім зв'язком як між собою, так і з першим входом субблока керування шириною смуги пропускання блока обробки відеосигналів, фільтр із смугою 500 МГц з'єднано з фільтром із смугою 10 МГц, з фільтром із смугою 50 МГц, з фільтром із смугою 25 МГц, з фільтром із смугою 5 МГц, з фільтром із смугою 2 МГц та з амплітудним детектором, вихід амплітудного детектора з'єднано з підсилювачем відеосигналів, виходи підсилювача відеосигналів, відповідно, субблока фільтрів лівого променя діаграми направленості антени, субблока фільтрів правого променя діаграми направленості антени та субблока фільтрів селекції головного пелюстка з'єднано з відповідними входами суматора відеосигналів блока обробки відеосигналів, у субблоці фільтрів лівого променя діаграми направленості антени, а також у субблоці фільтрів правого променя діаграми направленості антени та у субблоці фільтрів селекції головного пелюстка фільтр проміжної частоти з'єднано, відповідно, з виходами "ПЧЛ", "ПЧ Пр" та "ПЧ СГП" багатоканального приймального пристрою, що входить до складу радіоприймального тракту, у блоці обробки відеосигналів вихід суматора відеосигналів з'єднано з другим входом субблока керування шириною смуги пропускання та послідовно з формувачем строба через пороговий пристрій, третій вхід субблока керування шириною смуги пропускання з'єднано з третім виходом автоматизованого робочого місця, вихід формувача строба з'єднано з обчислювальним комплексом станції, який входить до складу системи керування, аналізу та обробки сигналів, у пеленгаційних каналах, а саме, в усіх дев'яти пеленгаційних каналах рупорна антена з'єднана послідовно з лінією затримки через радіоприймальний пристрій та перший вихід дільника "1/2", а другий вихід дільника "1/2" з'єднано через перший вхід керованого атенюатора з логарифмічним підсилювачем, виходи першого-п'ятого пеленгаційних каналів з'єднано, відповідно, з першим-п'ятим входами першого комутатора, виходи шостого-дев'ятого пеленгаційних каналів з'єднані, відповідно, з першим-четвертим входами другого комутатора, виходи логарифмічного підсилювача кожного з дев'яти пеленгаційних каналів з'єднано, відповідно, з першим-дев'ятим модулем обробки відеосигналів блока обробки, другий вхід кожного з дев'яти керованих атенюаторів кожного з дев'яти пеленгаційних каналів з'єднані двостороннім зв'язком з автоматизованим робочим місцем, у безпошуковому радіопеленгаторі виходи першого комутатора з'єднано, відповідно, з першим-п'ятим входами блока вимірювання несучої частоти, виходи другого комутатора з'єднані, відповідно, з шостим-дев'ятим входами блока вимірювання несучої частоти, перший вихід блока обробки з'єднано, відповідно, з шостим входом першого комутатора та з п'ятим входом другого комутатора, другий вихід блока обробки з'єднано двостороннім зв'язком з автоматизованим робочим місцем.

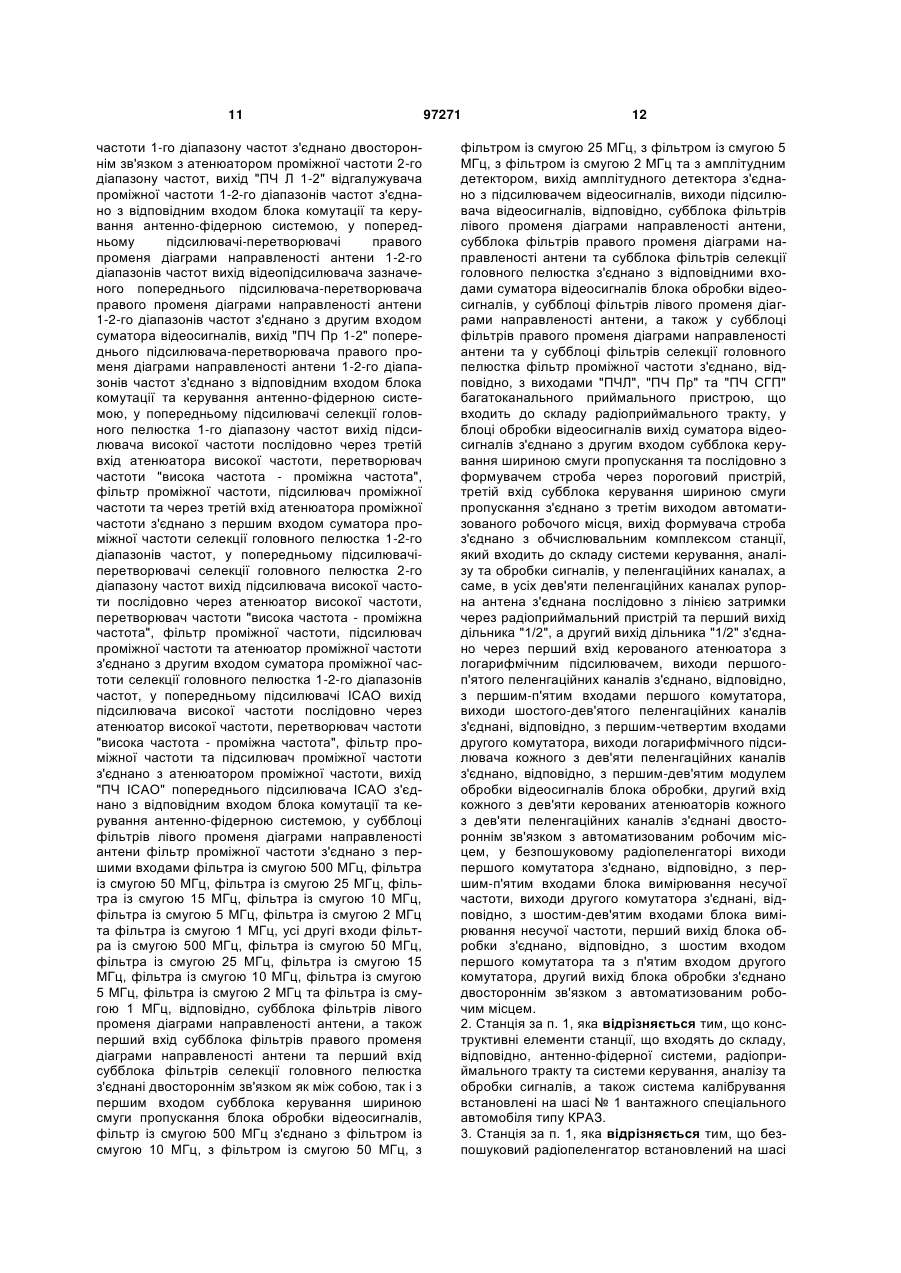

2. Станція за п. 1, яка відрізняється тим, що конструктивні елементи станції, що входять до складу, відповідно, антенно-фідерної системи, радіоприймального тракту та системи керування, аналізу та обробки сигналів, а також система калібрування встановлені на шасі № 1 вантажного спеціального автомобіля типу КРАЗ.

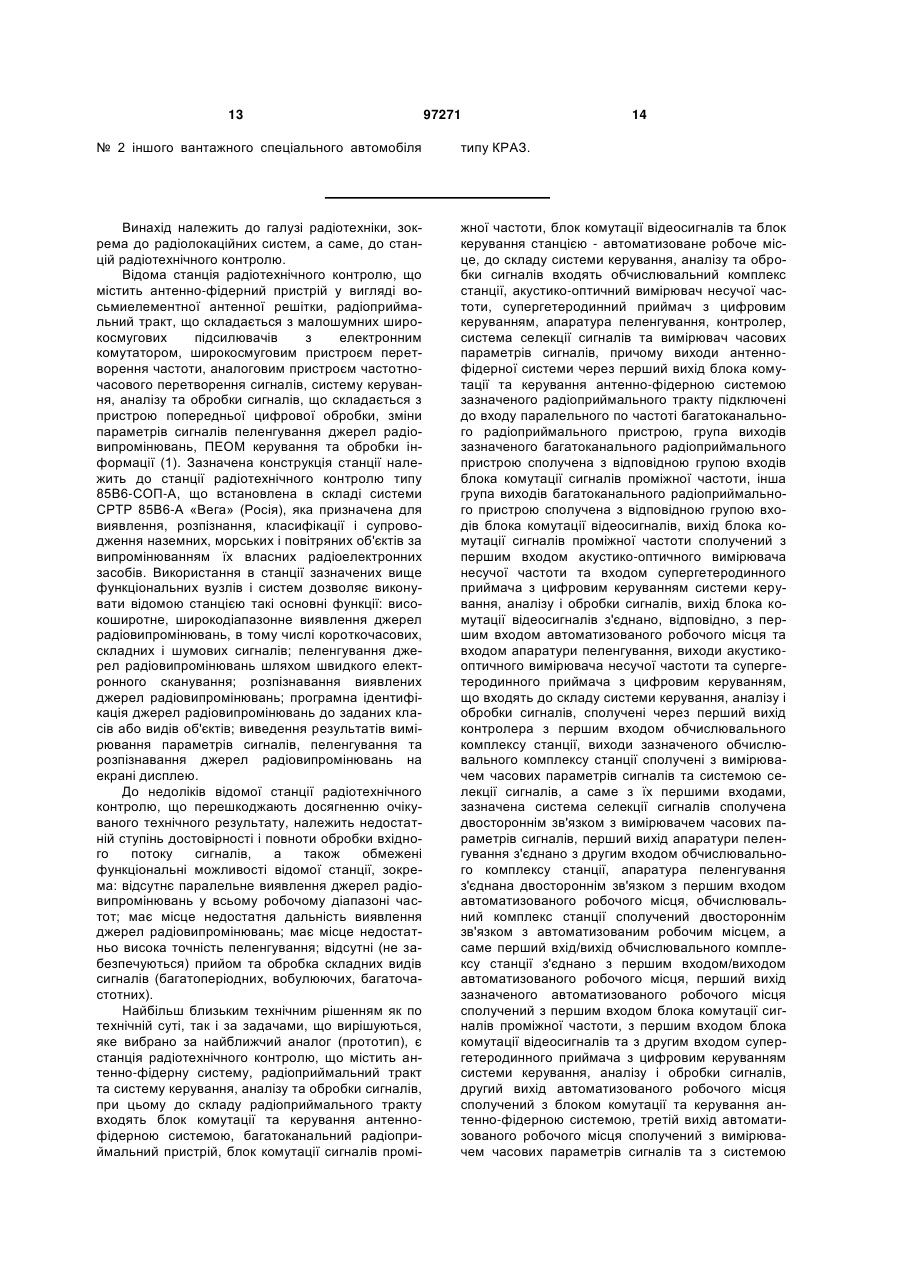

3. Станція за п. 1, яка відрізняється тим, що безпошуковий радіопеленгатор встановлений на шасі № 2 іншого вантажного спеціального автомобіля типу КРАЗ.
