Збільшення пропускної здатності в бездротовому зв’язку
Номер патенту: 99660
Опубліковано: 10.09.2012
Автори: Аттар Рашид Ахмед Акбар, Цзоу Юй-Чеунь, Блек Пітер Дж.
Формула / Реферат
1. Спосіб дострокового припинення послідовних передач кадрів по каналу зв'язку, який включає етапи, на яких:
безперервно передають перший кадр до приймача, причому кожний кадр розмічений на множину послідовних підсегментів;
приймають повідомлення з підтвердженням від приймача під час передачі першого кадру; і
припиняють передачу непереданої частини множини послідовних підсегментів першого кадру після прийому повідомлення з підтвердженням.
2. Спосіб за п. 1, в якому кожному кадру виділений постійний інтервал часу для передачі, який додатково містить етап, на якому:
починають передачу другого кадру після того, як закінчився постійний інтервал часу для першого кадру, причому другий кадр йде безпосередньо за першим кадром в послідовності кадрів.
3. Спосіб за п. 1, який додатково містить етап, на якому регулюють потужність передачі першого кадру у відповідь на прийом повідомлення регулювання потужності від приймача.
4. Спосіб за п. 1, в якому етап, на якому безперервно передають, включає етап, на якому:
безперервно передають приймачу підсегменти першого кадру в послідовності.
5. Спосіб за п. 1, в якому кожний кадр включає дробово кодовані розряди з перемежовуванням у часі.
6. Спосіб дострокового припинення послідовних передач кадрів по каналу зв'язку, який включає етапи, на яких:
безперервно приймають перший кадр від передавача, причому кожний кадр розмічений на множину послідовних підсегментів;
намагаються декодувати перший кадр перед прийомом усього першого кадру;
визначають успішне декодування кадру на основі результату спроби; і
передають передавачу повідомлення з підтвердженням на основі визначення успішного декодування кадру, причому повідомлення з підтвердженням спонукає передавач припинити передачу непереданої частини множини послідовних підсегментів першого кадру.
7. Спосіб за п. 6, в якому кожному кадру виділений постійний інтервал часу для передачі, який додатково включає етап, на якому:
починають прийом другого кадру після того, як закінчився постійний інтервал часу для першого кадру, причому другий кадр йде безпосередньо за першим кадром в послідовності кадрів.
8. Спосіб за п. 6, який додатково включає етап, на якому передавачу передають повідомлення регулювання потужності для регулювання потужності передачі першого кадру.
9. Спосіб за п. 6, в якому етап, на якому безперервно приймають, включає етап, на якому:
безперервно приймають від передавача підсегменти першого кадру в послідовності.
10. Спосіб за п. 6, в якому етап, на якому передають повідомлення з підтвердженням, додатково включає етап, на якому передають тільки в заздалегідь встановлені моменти.
11. Спосіб за п. 10, в якому етап, на якому передають повідомлення з підтвердженням, додатково включає етап, на якому передають відповідно до маски підтвердження.
12. Спосіб за п. 11, в якому маска підтвердження означає інтервал, що має тривалість меншу повного підсегмента для передачі повідомлення з підтвердженням.
13. Спосіб за п. 12, який додатково включає етап, на якому приймають маску підтвердження від передавача.
14. Спосіб за п. 6, в якому етап, на якому передають повідомлення з підтвердженням, включає етапи, на яких:
застосовують ненульове посилення до сигналу підтвердження, що містить функцію Уолша, асоційовану з повідомленням з підтвердженням; і
об'єднують сигнал підтвердження з сигналом трафіку для передачі.
15. Спосіб за п. 6, в якому безперервно прийнятий кадр приймається по першому каналу, передача повідомлення з підтвердженням виконується по першому каналу підтвердження, спосіб додатково включає етапи, на яких:
безперервно приймають другий кадр по другому каналу від передавача;
намагаються декодувати другий кадр перед прийомом усього другого кадру;
визначають успішне декодування кадру на основі результату спроби декодувати другий кадр; і
передають передавачу повідомлення з підтвердженням на основі визначення успішного декодування кадру для другого кадру, причому повідомлення з підтвердженням діє для припинення передачі другого кадру.
16. Спосіб за п. 6, який додатково включає етапи, на яких:
безперервно приймають другий кадр, що безперервно передається, від другого передавача;
намагаються декодувати другий кадр перед прийомом усього другого кадру;
визначають успішне декодування другого кадру на основі результату спроби;
передають повідомлення з підтвердженням другому передавачу на основі визначення успішного декодування другого кадру, причому повідомлення з підтвердженням діє для припинення передачі непереданої частини множини послідовних підсегментів другого кадру, причому етап, на якому передають повідомлення з підтвердженням передавачу, включає етап, на якому модулюють щонайменше один розряд в спільному каналі підтвердження, а етап, на якому передають повідомлення з підтвердженням другому передавачу, включає етап, на якому модулюють щонайменше один інший розряд в тому ж спільному каналі підтвердження.
17. Спосіб за п. 16, який додатково включає етап, на якому розширюють спільний канал підтвердження з використанням однієї функції Уолша.
18. Спосіб за п. 16, в якому щонайменше один розряд, який відповідає повідомленню з підтвердженням, переданому передавачу, мультиплексується у часі в одному спільному каналі підтвердження щонайменше з одним іншим розрядом, який відповідає повідомленню з підтвердженням, переданому другому передавачу.
19. Спосіб за п. 6, в якому етап, на якому передають повідомлення з підтвердженням, включає етап, на якому модулюють сигнал на окремому коді Уолша з використанням амплітудної маніпуляції.
20. Спосіб за п. 6, в якому етап, на якому передають повідомлення з підтвердженням, включає етап, на якому модулюють щонайменше один розряд АСК в каналі трафіку, причому щонайменше один розряд АСК замінює щонайменше один розряд трафіку в каналі трафіку.
21. Спосіб за п. 20, в якому положення розряду АСК в каналі трафіку змінюється на покадровій основі.
22. Пристрій для дострокового припинення послідовних передач кадрів по каналу зв'язку, який містить:
передавач, сконфігурований для безперервної передачі першого кадру до приймача, причому кожний кадр розмічений на множину послідовних підсегментів;
модуль приймача, сконфігурований для прийому повідомлення з підтвердженням від приймача під час передачі першого кадру; і
передавач, сконфігурований для припинення передачі непереданої частини множини послідовних підсегментів першого кадру після прийому повідомлення з підтвердженням.
23. Пристрій за п. 22, в якому кожному кадру виділений постійний інтервал часу для передачі, і передавач додатково сконфігурований таким чином, щоб починати передачу другого кадру після того, як закінчився постійний інтервал часу для першого кадру, причому другий кадр йде безпосередньо за першим кадром в послідовності кадрів.
24. Пристрій за п. 22, в якому передавач додатково сконфігурований для регулювання потужності передачі першого кадру у відповідь на прийом повідомлення регулювання потужності від приймача.
25. Пристрій за п. 22, в якому кожний кадр розмічений на множину послідовних підсегментів, а передавач сконфігурований для безперервної передачі шляхом:
безперервної передачі приймачу підсегментів першого кадру в послідовності.
26. Пристрій за п. 22, в якому кожний кадр містить дробово кодовані розряди з перемежовуванням у часі.
27. Пристрій для дострокового припинення послідовних передач кадрів по каналу зв'язку, який містить:
приймач, сконфігурований для безперервного прийому першого кадру від передавача, причому кожний кадр розмічений на множину послідовних підсегментів;
процесор, сконфігурований для:
спроби декодувати перший кадр перед прийомом усього першого кадру;
визначення успішного декодування кадру на основі результату спроби; і
модуль передавача, сконфігурований для передачі передавачу повідомлення з підтвердженням на основі визначення успішного декодування кадру, причому повідомлення з підтвердженням спонукає передавач припинити передачу непереданої частини множини послідовних підсегментів першого кадру.
28. Пристрій за п. 27, в якому кожному кадру виділений постійний інтервал часу для передачі, а процесор додатково сконфігурований для:
початку прийому другого кадру після того, як закінчився постійний інтервал часу для першого кадру, причому другий кадр йде безпосередньо за першим кадром в послідовності кадрів.
29. Пристрій за п. 27, в якому модуль передавача додатково сконфігурований для передачі повідомлення регулювання потужності передавачу для регулювання потужності передачі першого кадру.
30. Пристрій за п. 27, в якому приймач сконфігурований для безперервного прийому шляхом:
безперервного прийому від передавача підсегментів першого кадру в послідовності.
31. Пристрій за п. 30, в якому модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням тільки в заздалегідь встановлені моменти.
32. Пристрій за п. 31, в якому модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням відповідно до маски підтвердження.
33. Пристрій за п. 32, в якому маска підтвердження означає інтервал, що має тривалість меншу повного підсегменту для передачі повідомлення з підтвердженням.
34. Пристрій за п. 32, в якому приймач додатково сконфігурований для прийому маски підтвердження від передавача.
35. Пристрій за п. 32, в якому модуль передавача сконфігурований для передачі повідомлення з підтвердженням шляхом:
застосування ненульового посилення до сигналу підтвердження, який містить функцію Уолша, асоційовану з повідомленням з підтвердженням; і об'єднання сигналу підтвердження з сигналом трафіку для передачі.
36. Пристрій за п. 27, в якому безперервно прийнятий кадр приймається по першому каналу, модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням по першому каналу підтвердження, приймач додатково сконфігурований для безперервного прийому другого кадру по другому каналу від передавача; процесор додатково сконфігурований для спроби декодувати другий кадр перед прийомом усього другого кадру, і процесор додатково сконфігурований для визначення успішного декодування кадру на основі результату спроби декодувати другий кадр; і модуль передавача додатково сконфігурований для передачі передавачу повідомлення з підтвердженням на основі визначення успішного декодування кадру для другого кадру, причому повідомлення з підтвердженням спонукає передавач припинити передачу другого кадру.
37. Пристрій за п. 27, в якому приймач додатково сконфігурований для безперервного прийому від другого передавача другого кадру, що безперервно передається; процесор додатково сконфігурований для спроби декодувати другий кадр перед прийомом усього другого кадру; процесор додатково сконфігурований для визначення успішного декодування другого кадру на основі результату спроби; модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням другому передавачу на основі визначення успішного декодування другого кадру, причому повідомлення з підтвердженням спонукає передавач припинити передачу непереданої частини множини послідовних підсегментів другого кадру, модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням передавачу шляхом модулювання щонайменше одного розряду в спільному каналі підтвердження, і модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням другому передавачу шляхом модулювання щонайменше одного іншого розряду в тому ж спільному каналі підтвердження.
38. Пристрій за п. 37, в якому модуль передавача додатково сконфігурований для розширення спільного каналу підтвердження з використанням однієї функції Уолша.
39. Пристрій за п. 37, в якому щонайменше один розряд, який відповідає повідомленню з підтвердженням, переданому передавачу, мультиплексується у часі в одному спільному каналі підтвердження щонайменше з одним іншим розрядом, який відповідає повідомленню з підтвердженням, переданому другому передавачу.
40. Пристрій за п. 27, в якому модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням шляхом модулювання сигналу на окремому коді Уолша з використанням амплітудної маніпуляції.
41. Пристрій за п. 27, в якому модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням шляхом модулювання щонайменше одного розряду АСК в каналі трафіку, причому щонайменше один розряд АСК замінює щонайменше один розряд трафіку в каналі трафіку.
42. Пристрій за п. 41, в якому положення розряду АСК в каналі трафіку змінюється на покадровій основі.
43. Пристрій для дострокового припинення передач кадрів по каналу зв'язку, який містить:
засіб для прийому кадру, що безперервно передається, від передавача, причому кожний кадр розмічений на множину послідовних підсегментів;
засіб для припинення передач непереданої частини множини послідовних підсегментів передавача перед прийомом всього кадру.
44. Пристрій для дострокового припинення передач кадрів по каналу зв'язку, який містить:
засіб для безперервної передачі першого кадру причому кожний кадр розмічений на множину послідовних підсегментів;
засіб для припинення безперервної передачі непереданої частини множини послідовних підсегментів на основі успішного декодування приймачем щонайменше одного переданого підсегмента.
45. Комп'ютерочитаний носій інформації, що зберігає команди для спонукання комп'ютера виконувати дострокове припинення передач кадрів по каналу зв'язку, причому носій зберігає команди для спонукання комп'ютера:
приймати кадр, що безперервно передається, від передавача, причому кожний кадр розмічений на множину послідовних підсегментів;
намагатися декодувати кадр перед прийомом всього кадру, що безперервно передається;
визначати успішне декодування кадру на основі результату спроби; і
передавати передавачу повідомлення з підтвердженням на основі визначення успішного декодування кадру, причому повідомлення з підтвердженням діє для припинення передачі непереданої частини множини послідовних підсегментів кадру, який безперервно передається.
46. Комп'ютерочитаний носій інформації, що зберігає команди для спонукання комп'ютера виконувати дострокове припинення передач кадрів по каналу зв'язку, причому кожному кадру виділяється постійний інтервал часу для передачі, при цьому носій зберігає команди для спонукання комп'ютера:
безперервно передавати перший кадр, причому кожний кадр розмічений на множину послідовних підсегментів;
приймати повідомлення з підтвердженням від приймача під час передачі першого кадру;
припиняти передачу непереданої частини множини послідовних підсегментів першого кадру після прийому повідомлення з підтвердженням; і
починати передавати другий кадр після того, як закінчився постійний інтервал часу для першого кадру.
47. Спосіб дострокового припинення послідовних передач кадрів по каналу зв'язку, який включає етапи, на яких:
безперервно передають перший кадр щонайменше одному приймачу, причому кожний кадр розмічений на множину послідовних підсегментів;
приймають щонайменше одне повідомлення з підтвердженням щонайменше від одного приймача під час передачі першого кадру; і
припиняють передачу непереданої частини множини послідовних підсегментів першого кадру після прийому першого з щонайменше одного повідомлення з підтвердженням.
48. Спосіб за п. 47, в якому щонайменше один приймач містить перший приймач і другий приймач, а етап, на якому приймають щонайменше одне повідомлення з підтвердженням щонайменше від одного приймача, містить етап, на якому приймають повідомлення з підтвердженням від першого приймача і повідомлення з підтвердженням від другого приймача.
49. Спосіб дострокового припинення послідовних передач кадрів по каналу зв'язку, який включає етапи, на яких:
безперервно приймають перший кадр від щонайменше одного передавача, причому кожний кадр розмічений на множину послідовних підсегментів;
намагаються декодувати перший кадр перед прийомом усього першого кадру;
визначають успішне декодування кадру на основі результату спроби; і
передають повідомлення з підтвердженням на основі визначення успішного декодування кадру, причому повідомлення з підтвердженням спонукає кожен із щонайменше одного передавача припинити передачу непереданої частини множини послідовних підсегментів першого кадру кожним зі щонайменше одного передавача.
50. Спосіб за п. 49, в якому щонайменше один передавач містить перший передавач і другий передавач, а етап, на якому передають повідомлення з підтвердженням, містить етап, на якому передають повідомлення з підтвердженням першому передавачу і другому передавачу.

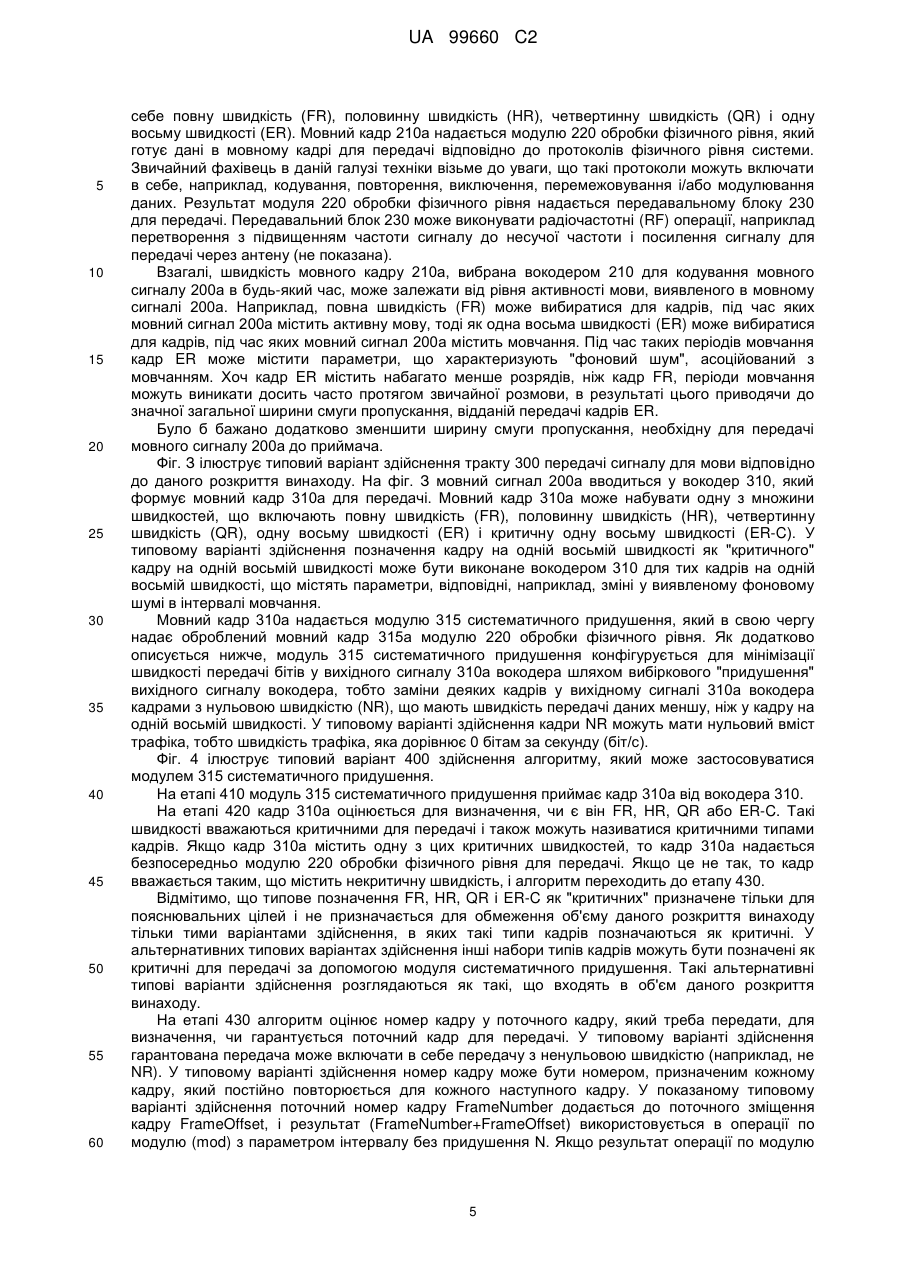

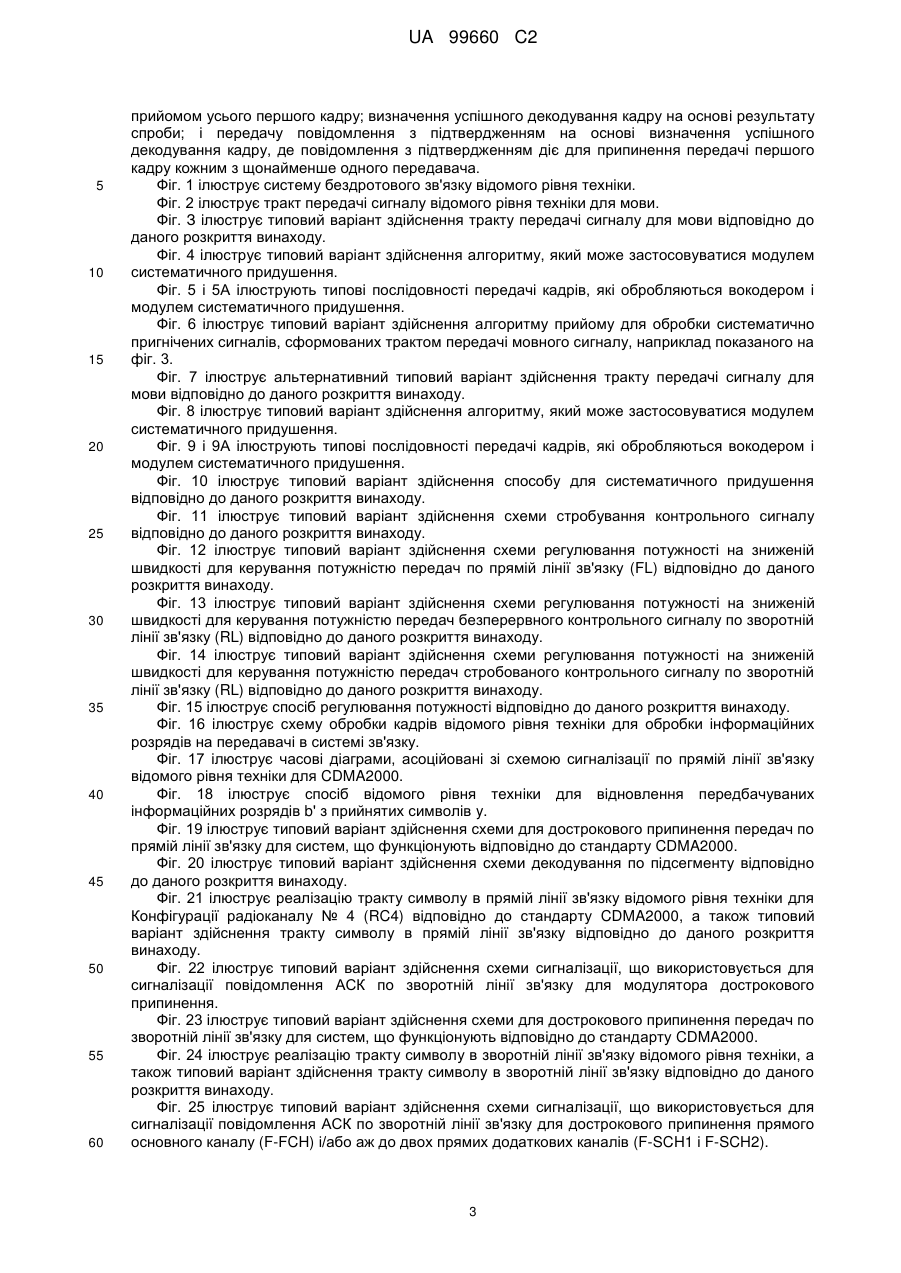

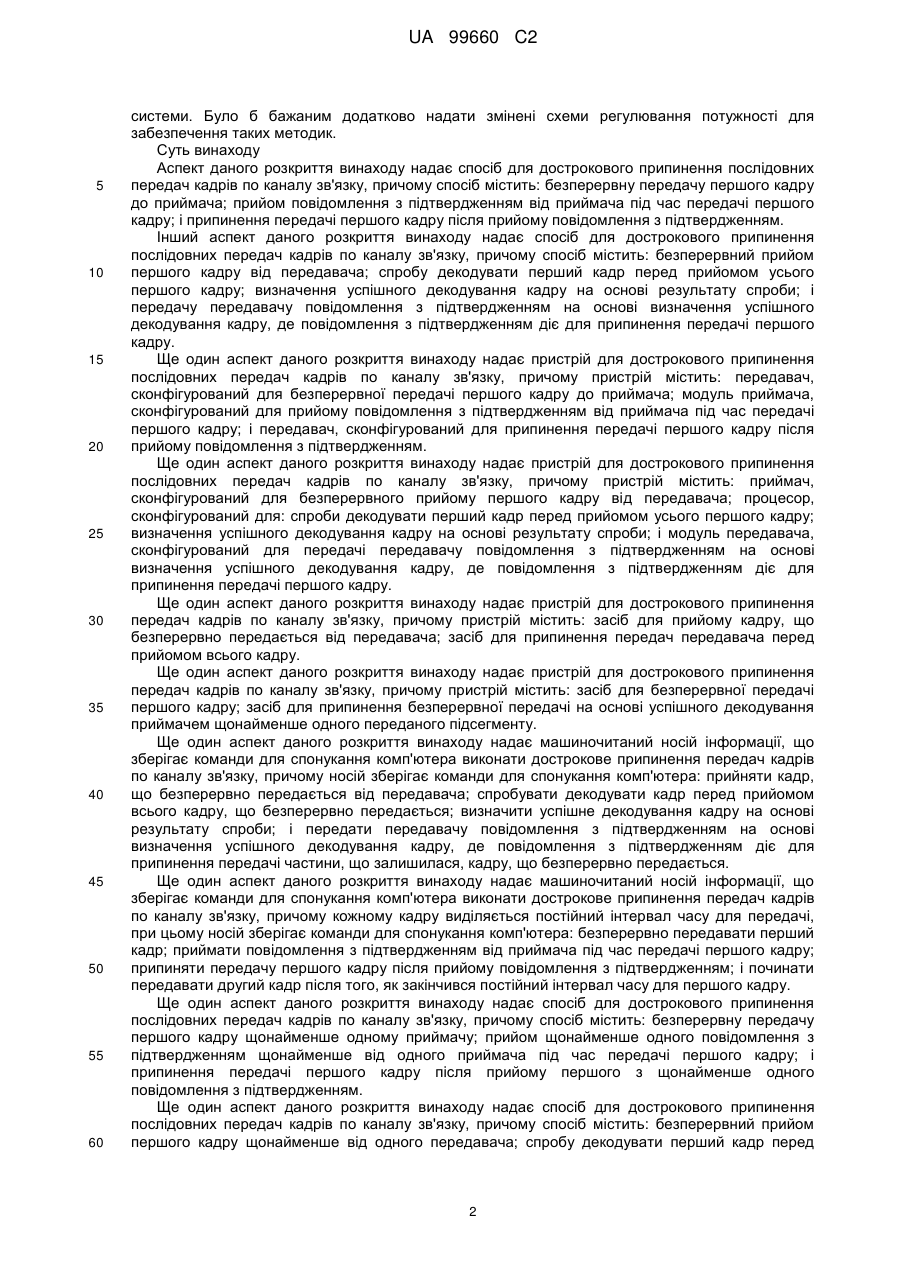

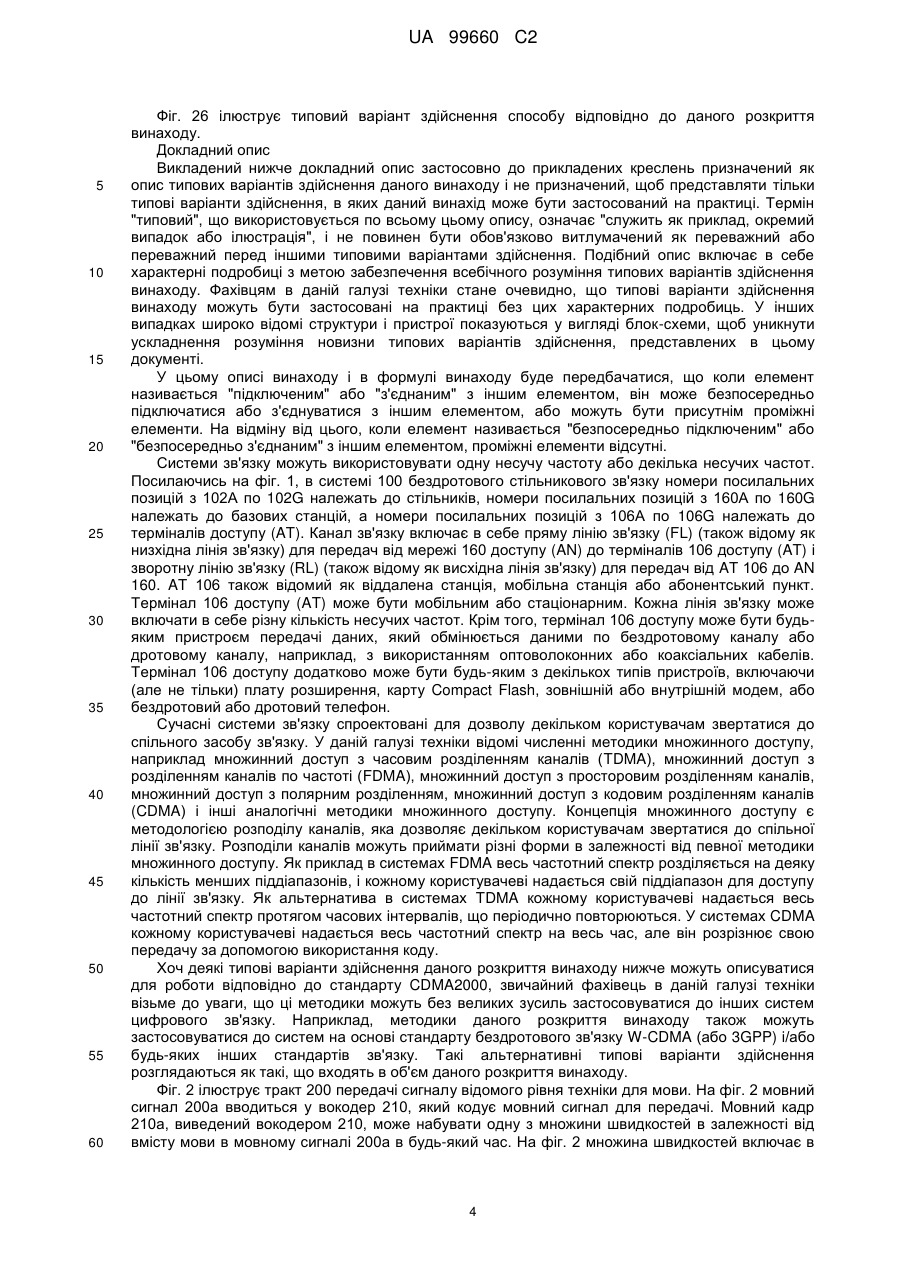

Текст

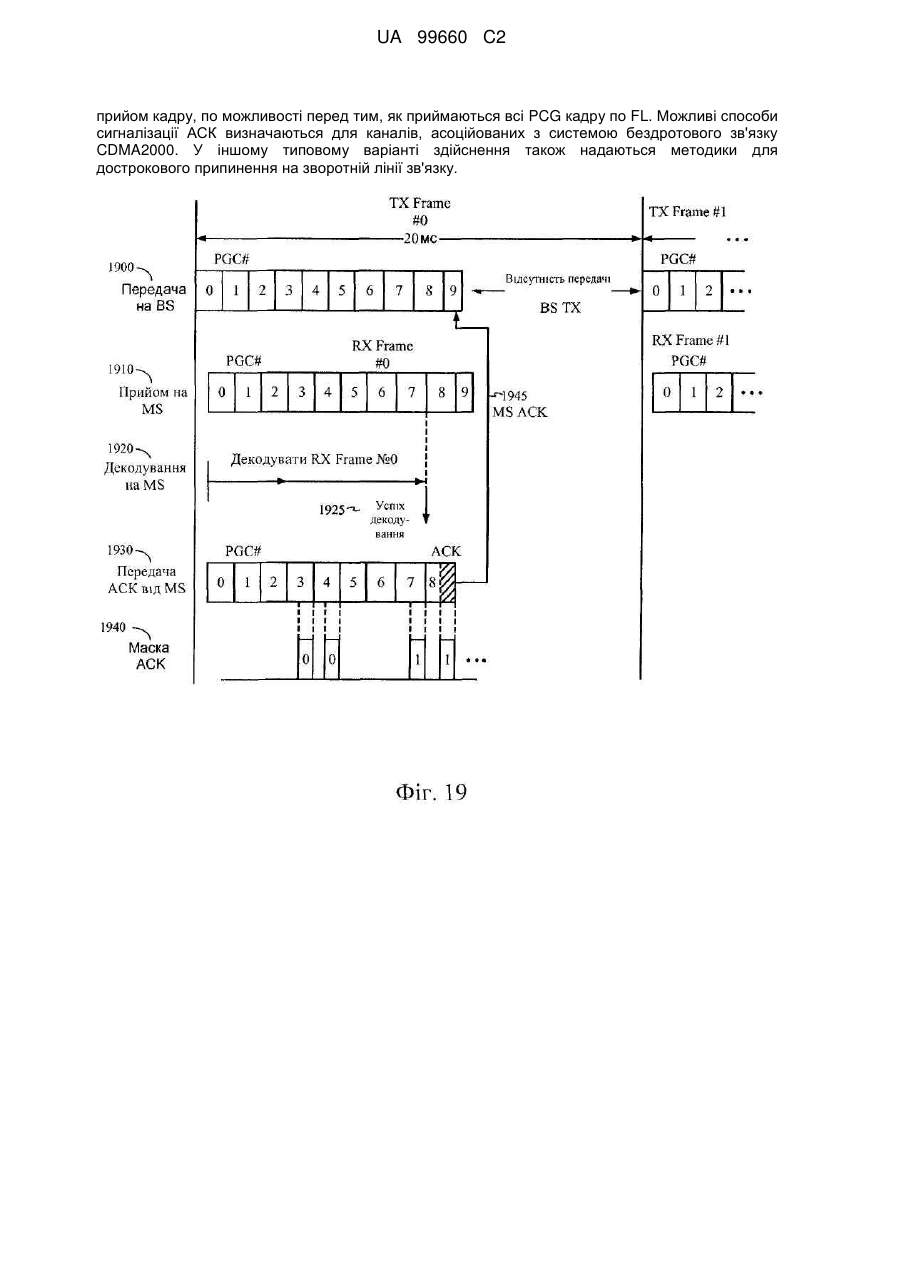

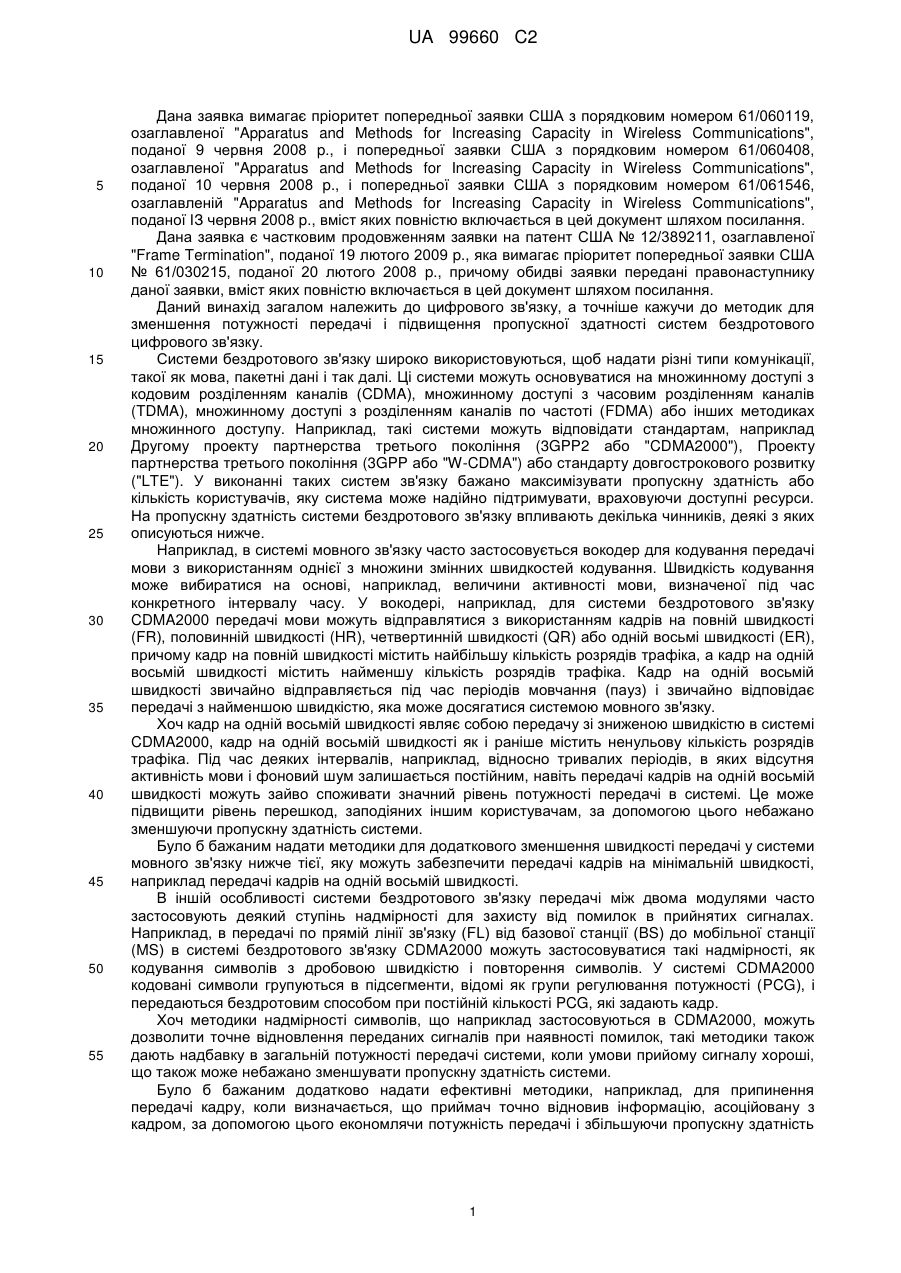

Реферат: Представлені методики для збільшення пропускної здатності в системі бездротового зв'язку. В одній особливості забезпечується систематична відсутність передачі, або "заглушення", кадрів на мінімальній швидкості, переданих в системі зв'язку. У типовому варіанті здійснення кадри на одній восьмій швидкості, в системі мовного зв'язку CDMA2000 систематично замінюються кадрами на нульовій швидкості, які несуть нульові розряди трафіку. Проте, надаються умови для передачі деяких кадрів, позначених, наприклад, вокодером як "критичні". Приймач виявляє наявність передач з нульовою швидкістю або ненульовою швидкістю і обробляє прийняті кадри відповідно, включаючи оновлення зовнішнього контуру керування потужністю тільки у відповідь на кадри з ненульовою швидкістю. Додатково надаються методики для зміни шаблона стробування передачі контрольного сигналу, щоб допомогти приймачу у виявленні кадрів на нульовій швидкості. В іншій особливості надається дострокове припинення передачі сигналу по бездротовій лінії зв'язку. У типовому варіанті здійснення базова станція (BS) передає групи регулювання потужності (PCG) для кадру по прямій лінії зв'язку (FL) до мобільної станції (MS) доти, доки по зворотній лінії зв'язку (RL) за допомогою MS не підтверджується правильний UA 99660 C2 (12) UA 99660 C2 прийом кадру, по можливості перед тим, як приймаються всі PCG кадру по FL. Можливі способи сигналізації АСК визначаються для каналів, асоційованих з системою бездротового зв'язку CDMA2000. У іншому типовому варіанті здійснення також надаються методики для дострокового припинення на зворотній лінії зв'язку. UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 Дана заявка вимагає пріоритет попередньої заявки США з порядковим номером 61/060119, озаглавленої "Apparatus and Methods for Increasing Capacity in Wireless Communications", поданої 9 червня 2008 p., і попередньої заявки США з порядковим номером 61/060408, озаглавленої "Apparatus and Methods for Increasing Capacity in Wireless Communications", поданої 10 червня 2008 p., і попередньої заявки США з порядковим номером 61/061546, озаглавленій "Apparatus and Methods for Increasing Capacity in Wireless Communications", поданої ІЗ червня 2008 p., вміст яких повністю включається в цей документ шляхом посилання. Дана заявка є частковим продовженням заявки на патент США № 12/389211, озаглавленої "Frame Termination", поданої 19 лютого 2009 p., яка вимагає пріоритет попередньої заявки США № 61/030215, поданої 20 лютого 2008 p., причому обидві заявки передані правонаступнику даної заявки, вміст яких повністю включається в цей документ шляхом посилання. Даний винахід загалом належить до цифрового зв'язку, а точніше кажучи до методик для зменшення потужності передачі і підвищення пропускної здатності систем бездротового цифрового зв'язку. Системи бездротового зв'язку широко використовуються, щоб надати різні типи комунікації, такої як мова, пакетні дані і так далі. Ці системи можуть основуватися на множинному доступі з кодовим розділенням каналів (CDMA), множинному доступі з часовим розділенням каналів (TDMA), множинному доступі з розділенням каналів по частоті (FDMA) або інших методиках множинного доступу. Наприклад, такі системи можуть відповідати стандартам, наприклад Другому проекту партнерства третього покоління (3GPP2 або "CDMA2000"), Проекту партнерства третього покоління (3GPP або "W-CDMA") або стандарту довгострокового розвитку ("LTE"). У виконанні таких систем зв'язку бажано максимізувати пропускну здатність або кількість користувачів, яку система може надійно підтримувати, враховуючи доступні ресурси. На пропускну здатність системи бездротового зв'язку впливають декілька чинників, деякі з яких описуються нижче. Наприклад, в системі мовного зв'язку часто застосовується вокодер для кодування передачі мови з використанням однієї з множини змінних швидкостей кодування. Швидкість кодування може вибиратися на основі, наприклад, величини активності мови, визначеної під час конкретного інтервалу часу. У вокодері, наприклад, для системи бездротового зв'язку CDMA2000 передачі мови можуть відправлятися з використанням кадрів на повній швидкості (FR), половинній швидкості (HR), четвертинній швидкості (QR) або одній восьмі швидкості (ER), причому кадр на повній швидкості містить найбільшу кількість розрядів трафіка, а кадр на одній восьмій швидкості містить найменшу кількість розрядів трафіка. Кадр на одній восьмій швидкості звичайно відправляється під час періодів мовчання (пауз) і звичайно відповідає передачі з найменшою швидкістю, яка може досягатися системою мовного зв'язку. Хоч кадр на одній восьмій швидкості являє собою передачу зі зниженою швидкістю в системі CDMA2000, кадр на одній восьмій швидкості як і раніше містить ненульову кількість розрядів трафіка. Під час деяких інтервалів, наприклад, відносно тривалих періодів, в яких відсутня активність мови і фоновий шум залишається постійним, навіть передачі кадрів на одній восьмій швидкості можуть зайво споживати значний рівень потужності передачі в системі. Це може підвищити рівень перешкод, заподіяних іншим користувачам, за допомогою цього небажано зменшуючи пропускну здатність системи. Було б бажаним надати методики для додаткового зменшення швидкості передачі у системи мовного зв'язку нижче тієї, яку можуть забезпечити передачі кадрів на мінімальній швидкості, наприклад передачі кадрів на одній восьмій швидкості. В іншій особливості системи бездротового зв'язку передачі між двома модулями часто застосовують деякий ступінь надмірності для захисту від помилок в прийнятих сигналах. Наприклад, в передачі по прямій лінії зв'язку (FL) від базової станції (BS) до мобільної станції (MS) в системі бездротового зв'язку CDMA2000 можуть застосовуватися такі надмірності, як кодування символів з дробовою швидкістю і повторення символів. У системі CDMA2000 кодовані символи групуються в підсегменти, відомі як групи регулювання потужності (PCG), і передаються бездротовим способом при постійній кількості PCG, які задають кадр. Хоч методики надмірності символів, що наприклад застосовуються в CDMA2000, можуть дозволити точне відновлення переданих сигналів при наявності помилок, такі методики також дають надбавку в загальній потужності передачі системи, коли умови прийому сигналу хороші, що також може небажано зменшувати пропускну здатність системи. Було б бажаним додатково надати ефективні методики, наприклад, для припинення передачі кадру, коли визначається, що приймач точно відновив інформацію, асоційовану з кадром, за допомогою цього економлячи потужність передачі і збільшуючи пропускну здатність 1 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 60 системи. Було б бажаним додатково надати змінені схеми регулювання потужності для забезпечення таких методик. Суть винаходу Аспект даного розкриття винаходу надає спосіб для дострокового припинення послідовних передач кадрів по каналу зв'язку, причому спосіб містить: безперервну передачу першого кадру до приймача; прийом повідомлення з підтвердженням від приймача під час передачі першого кадру; і припинення передачі першого кадру після прийому повідомлення з підтвердженням. Інший аспект даного розкриття винаходу надає спосіб для дострокового припинення послідовних передач кадрів по каналу зв'язку, причому спосіб містить: безперервний прийом першого кадру від передавача; спробу декодувати перший кадр перед прийомом усього першого кадру; визначення успішного декодування кадру на основі результату спроби; і передачу передавачу повідомлення з підтвердженням на основі визначення успішного декодування кадру, де повідомлення з підтвердженням діє для припинення передачі першого кадру. Ще один аспект даного розкриття винаходу надає пристрій для дострокового припинення послідовних передач кадрів по каналу зв'язку, причому пристрій містить: передавач, сконфігурований для безперервної передачі першого кадру до приймача; модуль приймача, сконфігурований для прийому повідомлення з підтвердженням від приймача під час передачі першого кадру; і передавач, сконфігурований для припинення передачі першого кадру після прийому повідомлення з підтвердженням. Ще один аспект даного розкриття винаходу надає пристрій для дострокового припинення послідовних передач кадрів по каналу зв'язку, причому пристрій містить: приймач, сконфігурований для безперервного прийому першого кадру від передавача; процесор, сконфігурований для: спроби декодувати перший кадр перед прийомом усього першого кадру; визначення успішного декодування кадру на основі результату спроби; і модуль передавача, сконфігурований для передачі передавачу повідомлення з підтвердженням на основі визначення успішного декодування кадру, де повідомлення з підтвердженням діє для припинення передачі першого кадру. Ще один аспект даного розкриття винаходу надає пристрій для дострокового припинення передач кадрів по каналу зв'язку, причому пристрій містить: засіб для прийому кадру, що безперервно передається від передавача; засіб для припинення передач передавача перед прийомом всього кадру. Ще один аспект даного розкриття винаходу надає пристрій для дострокового припинення передач кадрів по каналу зв'язку, причому пристрій містить: засіб для безперервної передачі першого кадру; засіб для припинення безперервної передачі на основі успішного декодування приймачем щонайменше одного переданого підсегменту. Ще один аспект даного розкриття винаходу надає машиночитаний носій інформації, що зберігає команди для спонукання комп'ютера виконати дострокове припинення передач кадрів по каналу зв'язку, причому носій зберігає команди для спонукання комп'ютера: прийняти кадр, що безперервно передається від передавача; спробувати декодувати кадр перед прийомом всього кадру, що безперервно передається; визначити успішне декодування кадру на основі результату спроби; і передати передавачу повідомлення з підтвердженням на основі визначення успішного декодування кадру, де повідомлення з підтвердженням діє для припинення передачі частини, що залишилася, кадру, що безперервно передається. Ще один аспект даного розкриття винаходу надає машиночитаний носій інформації, що зберігає команди для спонукання комп'ютера виконати дострокове припинення передач кадрів по каналу зв'язку, причому кожному кадру виділяється постійний інтервал часу для передачі, при цьому носій зберігає команди для спонукання комп'ютера: безперервно передавати перший кадр; приймати повідомлення з підтвердженням від приймача під час передачі першого кадру; припиняти передачу першого кадру після прийому повідомлення з підтвердженням; і починати передавати другий кадр після того, як закінчився постійний інтервал часу для першого кадру. Ще один аспект даного розкриття винаходу надає спосіб для дострокового припинення послідовних передач кадрів по каналу зв'язку, причому спосіб містить: безперервну передачу першого кадру щонайменше одному приймачу; прийом щонайменше одного повідомлення з підтвердженням щонайменше від одного приймача під час передачі першого кадру; і припинення передачі першого кадру після прийому першого з щонайменше одного повідомлення з підтвердженням. Ще один аспект даного розкриття винаходу надає спосіб для дострокового припинення послідовних передач кадрів по каналу зв'язку, причому спосіб містить: безперервний прийом першого кадру щонайменше від одного передавача; спробу декодувати перший кадр перед 2 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 60 прийомом усього першого кадру; визначення успішного декодування кадру на основі результату спроби; і передачу повідомлення з підтвердженням на основі визначення успішного декодування кадру, де повідомлення з підтвердженням діє для припинення передачі першого кадру кожним з щонайменше одного передавача. Фіг. 1 ілюструє систему бездротового зв'язку відомого рівня техніки. Фіг. 2 ілюструє тракт передачі сигналу відомого рівня техніки для мови. Фіг. З ілюструє типовий варіант здійснення тракту передачі сигналу для мови відповідно до даного розкриття винаходу. Фіг. 4 ілюструє типовий варіант здійснення алгоритму, який може застосовуватися модулем систематичного придушення. Фіг. 5 і 5А ілюструють типові послідовності передачі кадрів, які обробляються вокодером і модулем систематичного придушення. Фіг. 6 ілюструє типовий варіант здійснення алгоритму прийому для обробки систематично пригнічених сигналів, сформованих трактом передачі мовного сигналу, наприклад показаного на фіг. 3. Фіг. 7 ілюструє альтернативний типовий варіант здійснення тракту передачі сигналу для мови відповідно до даного розкриття винаходу. Фіг. 8 ілюструє типовий варіант здійснення алгоритму, який може застосовуватися модулем систематичного придушення. Фіг. 9 і 9А ілюструють типові послідовності передачі кадрів, які обробляються вокодером і модулем систематичного придушення. Фіг. 10 ілюструє типовий варіант здійснення способу для систематичного придушення відповідно до даного розкриття винаходу. Фіг. 11 ілюструє типовий варіант здійснення схеми стробування контрольного сигналу відповідно до даного розкриття винаходу. Фіг. 12 ілюструє типовий варіант здійснення схеми регулювання потужності на зниженій швидкості для керування потужністю передач по прямій лінії зв'язку (FL) відповідно до даного розкриття винаходу. Фіг. 13 ілюструє типовий варіант здійснення схеми регулювання потужності на зниженій швидкості для керування потужністю передач безперервного контрольного сигналу по зворотній лінії зв'язку (RL) відповідно до даного розкриття винаходу. Фіг. 14 ілюструє типовий варіант здійснення схеми регулювання потужності на зниженій швидкості для керування потужністю передач стробованого контрольного сигналу по зворотній лінії зв'язку (RL) відповідно до даного розкриття винаходу. Фіг. 15 ілюструє спосіб регулювання потужності відповідно до даного розкриття винаходу. Фіг. 16 ілюструє схему обробки кадрів відомого рівня техніки для обробки інформаційних розрядів на передавачі в системі зв'язку. Фіг. 17 ілюструє часові діаграми, асоційовані зі схемою сигналізації по прямій лінії зв'язку відомого рівня техніки для CDMA2000. Фіг. 18 ілюструє спосіб відомого рівня техніки для відновлення передбачуваних інформаційних розрядів b' з прийнятих символів y. Фіг. 19 ілюструє типовий варіант здійснення схеми для дострокового припинення передач по прямій лінії зв'язку для систем, що функціонують відповідно до стандарту CDMA2000. Фіг. 20 ілюструє типовий варіант здійснення схеми декодування по підсегменту відповідно до даного розкриття винаходу. Фіг. 21 ілюструє реалізацію тракту символу в прямій лінії зв'язку відомого рівня техніки для Конфігурації радіоканалу № 4 (RC4) відповідно до стандарту CDMA2000, а також типовий варіант здійснення тракту символу в прямій лінії зв'язку відповідно до даного розкриття винаходу. Фіг. 22 ілюструє типовий варіант здійснення схеми сигналізації, що використовується для сигналізації повідомлення АСК по зворотній лінії зв'язку для модулятора дострокового припинення. Фіг. 23 ілюструє типовий варіант здійснення схеми для дострокового припинення передач по зворотній лінії зв'язку для систем, що функціонують відповідно до стандарту CDMA2000. Фіг. 24 ілюструє реалізацію тракту символу в зворотній лінії зв'язку відомого рівня техніки, а також типовий варіант здійснення тракту символу в зворотній лінії зв'язку відповідно до даного розкриття винаходу. Фіг. 25 ілюструє типовий варіант здійснення схеми сигналізації, що використовується для сигналізації повідомлення АСК по зворотній лінії зв'язку для дострокового припинення прямого основного каналу (F-FCH) і/або аж до двох прямих додаткових каналів (F-SCH1 і F-SCH2). 3 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 26 ілюструє типовий варіант здійснення способу відповідно до даного розкриття винаходу. Докладний опис Викладений нижче докладний опис застосовно до прикладених креслень призначений як опис типових варіантів здійснення даного винаходу і не призначений, щоб представляти тільки типові варіанти здійснення, в яких даний винахід може бути застосований на практиці. Термін "типовий", що використовується по всьому цьому опису, означає "служить як приклад, окремий випадок або ілюстрація", і не повинен бути обов'язково витлумачений як переважний або переважний перед іншими типовими варіантами здійснення. Подібний опис включає в себе характерні подробиці з метою забезпечення всебічного розуміння типових варіантів здійснення винаходу. Фахівцям в даній галузі техніки стане очевидно, що типові варіанти здійснення винаходу можуть бути застосовані на практиці без цих характерних подробиць. У інших випадках широко відомі структури і пристрої показуються у вигляді блок-схеми, щоб уникнути ускладнення розуміння новизни типових варіантів здійснення, представлених в цьому документі. У цьому описі винаходу і в формулі винаходу буде передбачатися, що коли елемент називається "підключеним" або "з'єднаним" з іншим елементом, він може безпосередньо підключатися або з'єднуватися з іншим елементом, або можуть бути присутнім проміжні елементи. На відміну від цього, коли елемент називається "безпосередньо підключеним" або "безпосередньо з'єднаним" з іншим елементом, проміжні елементи відсутні. Системи зв'язку можуть використовувати одну несучу частоту або декілька несучих частот. Посилаючись на фіг. 1, в системі 100 бездротового стільникового зв'язку номери посилальних позицій з 102А по 102G належать до стільників, номери посилальних позицій з 160А по 160G належать до базових станцій, а номери посилальних позицій з 106А по 106G належать до терміналів доступу (AT). Канал зв'язку включає в себе пряму лінію зв'язку (FL) (також відому як низхідна лінія зв'язку) для передач від мережі 160 доступу (AN) до терміналів 106 доступу (AT) і зворотну лінію зв'язку (RL) (також відому як висхідна лінія зв'язку) для передач від AT 106 до AN 160. AT 106 також відомий як віддалена станція, мобільна станція або абонентський пункт. Термінал 106 доступу (AT) може бути мобільним або стаціонарним. Кожна лінія зв'язку може включати в себе різну кількість несучих частот. Крім того, термінал 106 доступу може бути будьяким пристроєм передачі даних, який обмінюється даними по бездротовому каналу або дротовому каналу, наприклад, з використанням оптоволоконних або коаксіальних кабелів. Термінал 106 доступу додатково може бути будь-яким з декількох типів пристроїв, включаючи (але не тільки) плату розширення, карту Compact Flash, зовнішній або внутрішній модем, або бездротовий або дротовий телефон. Сучасні системи зв'язку спроектовані для дозволу декільком користувачам звертатися до спільного засобу зв'язку. У даній галузі техніки відомі численні методики множинного доступу, наприклад множинний доступ з часовим розділенням каналів (TDMA), множинний доступ з розділенням каналів по частоті (FDMA), множинний доступ з просторовим розділенням каналів, множинний доступ з полярним розділенням, множинний доступ з кодовим розділенням каналів (CDMA) і інші аналогічні методики множинного доступу. Концепція множинного доступу є методологією розподілу каналів, яка дозволяє декільком користувачам звертатися до спільної лінії зв'язку. Розподіли каналів можуть приймати різні форми в залежності від певної методики множинного доступу. Як приклад в системах FDMA весь частотний спектр розділяється на деяку кількість менших піддіапазонів, і кожному користувачеві надається свій піддіапазон для доступу до лінії зв'язку. Як альтернатива в системах TDMA кожному користувачеві надається весь частотний спектр протягом часових інтервалів, що періодично повторюються. У системах CDMA кожному користувачеві надається весь частотний спектр на весь час, але він розрізнює свою передачу за допомогою використання коду. Хоч деякі типові варіанти здійснення даного розкриття винаходу нижче можуть описуватися для роботи відповідно до стандарту CDMA2000, звичайний фахівець в даній галузі техніки візьме до уваги, що ці методики можуть без великих зусиль застосовуватися до інших систем цифрового зв'язку. Наприклад, методики даного розкриття винаходу також можуть застосовуватися до систем на основі стандарту бездротового зв'язку W-CDMA (або 3GPP) і/або будь-яких інших стандартів зв'язку. Такі альтернативні типові варіанти здійснення розглядаються як такі, що входять в об'єм даного розкриття винаходу. Фіг. 2 ілюструє тракт 200 передачі сигналу відомого рівня техніки для мови. На фіг. 2 мовний сигнал 200а вводиться у вокодер 210, який кодує мовний сигнал для передачі. Мовний кадр 210а, виведений вокодером 210, може набувати одну з множини швидкостей в залежності від вмісту мови в мовному сигналі 200а в будь-який час. На фіг. 2 множина швидкостей включає в 4 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 60 себе повну швидкість (FR), половинну швидкість (HR), четвертинну швидкість (QR) і одну восьму швидкості (ER). Мовний кадр 210а надається модулю 220 обробки фізичного рівня, який готує дані в мовному кадрі для передачі відповідно до протоколів фізичного рівня системи. Звичайний фахівець в даній галузі техніки візьме до уваги, що такі протоколи можуть включати в себе, наприклад, кодування, повторення, виключення, перемежовування і/або модулювання даних. Результат модуля 220 обробки фізичного рівня надається передавальному блоку 230 для передачі. Передавальний блок 230 може виконувати радіочастотні (RF) операції, наприклад перетворення з підвищенням частоти сигналу до несучої частоти і посилення сигналу для передачі через антену (не показана). Взагалі, швидкість мовного кадру 210а, вибрана вокодером 210 для кодування мовного сигналу 200а в будь-який час, може залежати від рівня активності мови, виявленого в мовному сигналі 200а. Наприклад, повна швидкість (FR) може вибиратися для кадрів, під час яких мовний сигнал 200а містить активну мову, тоді як одна восьма швидкості (ER) може вибиратися для кадрів, під час яких мовний сигнал 200а містить мовчання. Під час таких періодів мовчання кадр ER може містити параметри, що характеризують "фоновий шум", асоційований з мовчанням. Хоч кадр ER містить набагато менше розрядів, ніж кадр FR, періоди мовчання можуть виникати досить часто протягом звичайної розмови, в результаті цього приводячи до значної загальної ширини смуги пропускання, відданій передачі кадрів ER. Було б бажано додатково зменшити ширину смуги пропускання, необхідну для передачі мовного сигналу 200а до приймача. Фіг. З ілюструє типовий варіант здійснення тракту 300 передачі сигналу для мови відповідно до даного розкриття винаходу. На фіг. З мовний сигнал 200а вводиться у вокодер 310, який формує мовний кадр 310а для передачі. Мовний кадр 310а може набувати одну з множини швидкостей, що включають повну швидкість (FR), половинну швидкість (HR), четвертинну швидкість (QR), одну восьму швидкості (ER) і критичну одну восьму швидкості (ER-C). У типовому варіанті здійснення позначення кадру на одній восьмій швидкості як "критичного" кадру на одній восьмій швидкості може бути виконане вокодером 310 для тих кадрів на одній восьмій швидкості, що містять параметри, відповідні, наприклад, зміні у виявленому фоновому шумі в інтервалі мовчання. Мовний кадр 310а надається модулю 315 систематичного придушення, який в свою чергу надає оброблений мовний кадр 315а модулю 220 обробки фізичного рівня. Як додатково описується нижче, модуль 315 систематичного придушення конфігурується для мінімізації швидкості передачі бітів у вихідного сигналу 310а вокодера шляхом вибіркового "придушення" вихідного сигналу вокодера, тобто заміни деяких кадрів у вихідному сигналі 310а вокодера кадрами з нульовою швидкістю (NR), що мають швидкість передачі даних меншу, ніж у кадру на одній восьмій швидкості. У типовому варіанті здійснення кадри NR можуть мати нульовий вміст трафіка, тобто швидкість трафіка, яка дорівнює 0 бітам за секунду (біт/с). Фіг. 4 ілюструє типовий варіант 400 здійснення алгоритму, який може застосовуватися модулем 315 систематичного придушення. На етапі 410 модуль 315 систематичного придушення приймає кадр 310а від вокодера 310. На етапі 420 кадр 310а оцінюється для визначення, чи є він FR, HR, QR або ER-C. Такі швидкості вважаються критичними для передачі і також можуть називатися критичними типами кадрів. Якщо кадр 310а містить одну з цих критичних швидкостей, то кадр 310а надається безпосередньо модулю 220 обробки фізичного рівня для передачі. Якщо це не так, то кадр вважається таким, що містить некритичну швидкість, і алгоритм переходить до етапу 430. Відмітимо, що типове позначення FR, HR, QR і ER-C як "критичних" призначене тільки для пояснювальних цілей і не призначається для обмеження об'єму даного розкриття винаходу тільки тими варіантами здійснення, в яких такі типи кадрів позначаються як критичні. У альтернативних типових варіантах здійснення інші набори типів кадрів можуть бути позначені як критичні для передачі за допомогою модуля систематичного придушення. Такі альтернативні типові варіанти здійснення розглядаються як такі, що входять в об'єм даного розкриття винаходу. На етапі 430 алгоритм оцінює номер кадру у поточного кадру, який треба передати, для визначення, чи гарантується поточний кадр для передачі. У типовому варіанті здійснення гарантована передача може включати в себе передачу з ненульовою швидкістю (наприклад, не NR). У типовому варіанті здійснення номер кадру може бути номером, призначеним кожному кадру, який постійно повторюється для кожного наступного кадру. У показаному типовому варіанті здійснення поточний номер кадру FrameNumber додається до поточного зміщення кадру FrameOffset, і результат (FrameNumber+FrameOffset) використовується в операції по модулю (mod) з параметром інтервалу без придушення N. Якщо результат операції по модулю 5 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 дорівнює 0, то алгоритм переходить до етапу 440. У іншому випадку алгоритм переходить до етапу 450. Звичайний фахівець в даній галузі техніки візьме до уваги, що методики, відмінні від конкретної оцінки, показаної на етапі 430, без великих зусиль можуть застосовуватися для задавання того, які кадри повинні бути гарантовані для передачі. Такі альтернативні методики можуть використовувати, наприклад, параметри, відмінні від поточного номера кадру або поточного зміщення кадру, або операції, відмінні від зображеної операції по модулю. На етапі 450 модуль 315 систематичного придушення надає кадр з нульовою швидкістю (NR) модулю 220 обробки фізичного рівня для передачі. У типовому варіанті здійснення кадр з нульовою швидкістю має швидкість даних трафіка в 0 біт/с (бітів за секунду) і відповідно споживає мінімальну смугу пропускання сигналізації. Після передачі кадру з нульовою швидкістю алгоритм повертається до етапу 410 для прийому наступного мовного кадру 310а від вокодера 310. На основі вищенаведеного опису звичайний фахівець в даній галузі техніки візьме до уваги, що інтервал без придушення N керує тим, як часто передаються некритичні кадри, причому N=1 відповідає передачі всіх некритичних кадрів, а більш високі значення N відповідають менш частим передачам некритичних кадрів. У типовому варіанті здійснення N може приймати значення 1, 4 за умовчанням, 8 або інші зарезервовані значення, задані, наприклад, зовнішньою сигналізацією (не показана). Фіг. 5 і 5А ілюструють типові послідовності 310а* і 315а* передачі кадрів відповідно, які обробляються вокодером 310 і модулем 315 систематичного придушення. На фіг. 5 послідовність 310а* кадрів включає в себе кадри на одній восьмій швидкості, позначені "ER", і критичні кадри на одній восьмій швидкості, позначені "ER-C". Така послідовність кадрів може виникати під час розмови, наприклад, період мовчання з одного боку розмови. На фіг. 5А послідовність 315а* передачі кадрів відповідає результату застосування алгоритму вибіркового придушення, наприклад 400, до послідовності 310а* передачі, де використовується інтервал без придушення N=4. На фіг. 5А послідовність 315а* кадрів включає в себе кадри на одній восьмій швидкості ER і кадри з нульовою швидкістю NR. FrameNum 0 передається безпосередньо так, як прийнятий від вокодера 310, тобто у вигляді кадру ER. FrameNum 1 і З передаються у вигляді кадрів NR відповідно до інтервалу без придушення N=4. FrameNum 2, який позначається вокодером як критичний кадр на одній восьмій швидкості ER-C, передається у вигляді кадру ER. FrameNum з 4 по 13 обробляються аналогічним чином, як показано. Відмітимо, що на фіг. 5А відмічаються кадри, які відповідають (FrameNum+FrameOffset mod N)=0. Фіг. 6 ілюструє типовий варіант здійснення алгоритму 600 прийому для обробки сигналів, сформованих трактом передачі мовного сигналу, що застосовує модуль систематичного придушення, наприклад 315, показаний на фіг. 3. На фіг. 6 на етапі 610 переданий сигнал приймається (RX) і обробляється з використанням, наприклад, операцій, комплементарних передавальним операціям 230, наприклад показаним на фіг. 3. Такі приймальні операції можуть включати в себе, наприклад, РЧ-посилення, знижувальне перетворення частоти, фільтрацію і т.д. На етапі 620 приймальна (RX) обробка фізичного рівня виконується з використанням, наприклад, операцій, комплементарних передавальним (ТХ) операціям 220 фізичного рівня, показаним на фіг. 3. Така приймальна обробка фізичного рівня може включати в себе, наприклад, декодування, усунення перемежовування, об'єднання символів і т. д. На етапі 630 алгоритм 600 оцінює, чи є поточний прийнятий кадр кадром NR. Якщо це так, то алгоритм повертається до етапу 610 для початку прийому наступного кадру, оскільки відсутні дані трафіка для обробки для кадру NR. Якщо це не так, то алгоритм переходить до етапу 640. Звичайний фахівець в даній галузі техніки візьме до уваги, що різні методики можуть застосовуватися для оцінки, чи є поточний прийнятий кадр кадром NR. У типовому варіанті здійснення алгоритм оцінки енергії може застосовуватися для виявлення енергії в частині з трафіком в прийнятому кадрі. Наприклад, можна виміряти енергію, відповідну частині з трафіком в прийнятому кадрі, і порівняти з відповідним нормованим енергетичним порогом. Якщо виміряна енергія менша порогу, то може оголошуватися кадр NR, оскільки в типовому варіанті здійснення не передбачається сигнал для передачі передавачем в частині з трафіком в кадрі NR. Такі алгоритми оцінки енергії також можуть використовувати відомості про алгоритм систематичного придушення і інтервал без придушення N, що використовується передавачем, для додаткової підтримки у виявленні кадрів NR. 6 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 Відмітимо, що попередній опис можливих алгоритмів виявлення NR надається тільки для пояснювальних цілей і не призначений для обмеження об'єму даного розкриття винаходу ніякими конкретними алгоритмами виявлення NR. На етапі 640 параметр прийнятого кадру, що не є NR, може використовуватися для оновлення алгоритму зовнішнього контуру керування потужністю (OLPC) на приймачі. У типовому варіанті здійснення параметр прийнятого кадру, що не є NR, може включати в себе, наприклад, результат того, чи пройшов перевірку якості індикатор якості кадру (FQI), наприклад CRC для прийнятого кадру. Звичайний фахівець в даній галузі техніки візьме до уваги, що алгоритм OLPC може використовуватися, наприклад, для обчислення відповідного заданого значення відношення сигнал/перешкода (SIR) для прийнятих кадрів, яке може використовуватися для керування механізмом регулювання потужності із зворотним зв'язком між передавачем і приймачем для переданих мовних кадрів. Шляхом виключення результатів перевірки якості з кадрів NR алгоритм OLPC може правильно оновлюватися з використанням, наприклад, тільки кадрів, що мають значну передану енергію для частини з трафіком. На етапі 650 мовний кадр може декодуватися в мовний висновок 650а, і алгоритм 600 повертається до етапу 610 для прийому наступного кадру. Фіг. 7 ілюструє альтернативний типовий варіант здійснення тракту 700 передачі сигналу для мови відповідно до даного розкриття винаходу. На фіг. 7 мовний сигнал 200а вводиться у вокодер 710, який формує мовний кадр 710а для передачі. Мовний кадр 710а може набувати одну з множини швидкостей, що включають повну швидкість (FR), половиннушвидкість (HR), четвертинну швидкість (QR), одну восьму швидкості (ER) і нульову швидкість вокодера (VNR). Кадр VNR, також відомий як кадр вокодера з нульовою швидкістю або пустий кадр вокодера, формується вокодером 710, коли відсутня нова інформація для відправки вокодером. У типовому варіанті здійснення кадр VNR може бути просто пустим кадром, що не містить даних. Мовний кадр 710а надається модулю 715 систематичного придушення, який в свою чергу надає оброблений мовний кадр 715а модулю 220 обробки фізичного рівня. Як додатково описується нижче, модуль 715 систематичного придушення конфігурується для мінімізації швидкості передачі бітів у вихідного сигналу 710а вокодера шляхом вибіркової заміни деяких кадрів вихідного сигналу 710а вокодера кадрами з нульовою швидкістю (NR) або кадрами індикатора нульової швидкості (NRJD), що має невеликий вміст даних або ніякого вмісту. Фіг. 8 ілюструє типовий варіант 800 здійснення алгоритму, який може застосовуватися модулем 715 систематичного придушення. На етапі 810 модуль 715 систематичного придушення приймає кадр 710а від вокодера 710. На етапі 820 кадр 710а оцінюється для визначення, чи є він FR, HR, QR або ER. Такі швидкості вважаються критичними для передачі. Якщо кадр 710а містить одну з цих критичних швидкостей, то на етапі 840 кадр 710а надається модулю 220 обробки фізичного рівня для передачі. Якщо це не так, то кадр вважається таким, що містить некритичну швидкість, і алгоритм переходить до етапу 830. На етапі 830 алгоритм оцінює поточний номер кадру в передачі для визначення, чи потрібно виконувати ненульову передачу. У показаному типовому варіанті здійснення поточний номер кадру FrameNumber додається до поточного зміщення кадру FrameOffset, і результат (FrameNumber+FrameOffset) використовується в операції по модулю (mod) з параметром інтервалу без придушення N. Якщо результат операції по модулю дорівнює 0, то алгоритм переходить до етапу 835. У іншому випадку алгоритм переходить до етапу 850. На етапі 835 може передаватися кадр індикатора нульової швидкості (NRID). Такий кадр може відповідати заздалегідь встановленому кадру або індикатору, який розпізнається приймачем як такий, що не містить нової інформації, також називається кадром, що містить відсутність даних трафіка. Відсутність даних трафіка може містити деяку бітову комбінацію, яку приймаючий вокодер не використовує, і відповідно відсутність даних трафіка буде відкинуто приймаючим вокодером. В одній особливості, наприклад, заздалегідь встановлений пустий кадр або індикатор може бути відомим кадром на швидкості 1,8 Кбіт/с, що містить відсутність даних трафіка. В іншій особливості, наприклад, заздалегідь встановлений кадр або індикатор може повторювати останній переданий кадр на швидкості 1,8 Кбіт/с, за допомогою цього вказуючи відсутність даних трафіка. На етапі 850 модуль 715 систематичного придушення надає кадр з нульовою швидкістю (NR) модулю 220 обробки фізичного рівня для передачі. У типовому варіанті здійснення кадр з нульовою швидкістю не містить розрядів трафіка і відповідно споживає мінімальну смугу пропускання сигналізації. Після передачі кадру з нульовою швидкістю алгоритм повертається до етапу 810 для прийому наступного мовного кадру 710а від вокодера 710. 7 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 9 і 9А ілюструють типові послідовності 710а* і 715а* передачі кадрів відповідно, які обробляються вокодером 710 і модулем 715 систематичного придушення. На фіг. 9 послідовність 710а* кадрів включає в себе кадри на одній восьмій швидкості, позначені "ER", і кадри вокодера з нульовою швидкістю, позначені "VNR", сформовані вокодером 710. На фіг. 9А послідовність 715а* передачі кадрів відповідає результату застосування алгоритму вибіркового придушення, наприклад 800, до послідовності 710а* передачі, де використовується інтервал без придушення N=4. На фіг. 9А послідовність 715а* кадрів включає в себе кадри на одній восьмій швидкості ER і кадри з нульовою швидкістю NR. FrameNum 0 передається безпосередньо так, як прийнятий від вокодера 710, тобто у вигляді кадру ER. FrameNum з 1 по З передаються у вигляді кадрів NR, a FrameNum 4 передається у вигляді кадру NRID відповідно до інтервалу без придушення N=4. Відмітимо, що кадр NRID передається для гарантії періодичної передачі кадрів з ненульовою швидкістю, як описано з посиланням на алгоритм 800. Обробка FrameNum з 5 по 13 може бути зрозуміла без великих зусиль звичайному фахівцеві в даній галузі техніки з урахуванням попереднього опису. Фіг. 10 ілюструє типовий варіант здійснення способу 1000 для систематичного придушення відповідно до даного розкриття винаходу. Відмітимо, що спосіб 1000 показаний тільки для пояснювальних цілей і не призначений для обмеження об'єму даного розкриття винаходу ніяким конкретним показаним способом. На фіг. 10 на етапі 1010 може бути виконане визначення відносно наявності нової інформації трафіка, яка повинна включатися в кадр для передачі по бездротовій лінії зв'язку. На етапі 1020 блок розгалужування визначає результат визначення на етапі 1010. На етапі 1030, якщо існує нова інформація трафіка, то в кадр може бути додана частина з трафіком, що містить дані, які представляють нову інформацію трафіка. На етапі 1040, якщо не існує нової інформації трафіка, то ніякий новий кадр не передається, поки відповідний кадр не відповідає кадру, гарантованому для передачі. У цьому випадку формують кадр, гарантований для передачі, що включає відсутність даних трафіка, яка розпізнається приймаючим вокодером як нульова швидкість передачі даних. Фіг. 11 ілюструє типовий варіант здійснення схеми стробування контрольного сигналу для розпізнавання передач кадрів з нульовою швидкістю відповідно до даного розкриття винаходу. Відмітимо, що схема стробування контрольного сигналу надається тільки для пояснювальних цілей і не призначена для обмеження об'єму даного розкриття винаходу системами, в яких передача кадру з нульовою швидкістю обов'язково супроводжується передачею стробованого контрольного сигналу. На фіг. 11 частина 1110 з трафіком в передачі показана разом з частиною 1120 з контрольним сигналом. Видно, що частина 1120 з контрольним сигналом має іншу структуру під час передачі кадру з нульовою швидкістю, ніж під час передачі кадру з ненульовою швидкістю. Наприклад, як показано на фіг. 11, шаблон стробування контрольного сигналу для пустого кадру може відповідати 2 підсегментам або PCG, в яких контрольний сигнал увімкнений (указано за допомогою "Р" на фіг. 11), що чергується з 2 підсегментами або PCG, в яких контрольний сигнал вимкнений. Використання іншого шаблона стробування контрольного сигналу під час передач пустого кадру може додатково допомогти приймачу у визначенні, чи є кадр, що приймається, в цей час пустим кадром. Це може використовуватися, наприклад, під час етапу 630 визначення нульової швидкості на фіг. 6. Звичайний фахівець в даній галузі техніки візьме до уваги, з урахуванням даного розкриття винаходу, що альтернативні шаблони стробування контрольного сигналу можуть бути без великих зусиль отримані для сигналізації наявності пустих кадрів. Наприклад, шаблон стробування контрольного сигналу може включати в себе передачі контрольного сигналу в кожному другому підсегменті або PCG, або використання будь-якого іншого шаблона. Такі альтернативні методики розглядаються як такі, що входять в об'єм даного розкриття винаходу. У іншому аспекті даного розкриття винаходу, щоб додатково скоротити передачі сигналу в системі, можна зменшити швидкість регулювання потужності у прямої лінії зв'язку і/або зворотної лінії зв'язку в системі. У типовому варіанті здійснення мобільна станція може скоротити кількість команд регулювання потужності прямої лінії зв'язку, які вона відправляє базовій станції, наприклад шляхом відправки тільки команд регулювання потужності прямої лінії зв'язку тільки у час PCG, що відповідають передачам стробованого контрольного сигналу зворотної лінії зв'язку, навіть в кадрах, де частина з контрольним сигналом зворотної лінії зв'язку безперервна (тобто не стробована). У іншому типовому варіанті здійснення базова станція може передавати команди регулювання потужності зворотної лінії зв'язку зі зниженою швидкістю, наприклад в кожній другій групі регулювання потужності. Крім того, мобільна станція, 8 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 що приймає ці команди регулювання потужності зворотної лінії зв'язку, може застосовувати кожну команду для керування передачами непустих кадрів. Для пустих кадрів скорочене число (наприклад, не всі) прийнятих команд регулювання потужності від базової станції може використовуватися для керування передачами пустих кадрів мобільної станції, наприклад коли стробується частина з контрольним сигналом зворотної лінії зв'язку, як описано вище. Ці типові методики регулювання потужності додатково описуються з посиланням на фіг. 12-14. Фіг. 12 ілюструє типовий варіант 1200 здійснення схеми регулювання потужності на зниженій швидкості для керування потужністю передач по прямій лінії зв'язку (FL) відповідно до даного розкриття винаходу. На фіг. 12 передачі 1210 базової станції (BS ТХ) показані разом з передачами 1220 мобільної станції (MS TX). PCG, що містять команди регулювання потужності (PC) прямої лінії зв'язку (FL), відправлені мобільною станцією, показані у вигляді заштрихованих PCG по посиланню 1220. Стрілка праворуч-вгору виходить від кожної заштрихованої PCG і вказує на PCG прямої лінії зв'язку, передану базовою станцією, в якій застосовуються прийняті команди PC FL. Наприклад, команда PC FL, відправлена мобільною станцією в PCG №3 RL, застосовується базовою станцією при передачі PCG №4 FL, і т. д. Відмітимо, що на фіг. 12 заштриховані PCG по посиланню 1220 відповідають PCG RL, в яких включається контрольний сигнал, що передається RL, відповідно до схеми 1100 стробованого контрольного сигналу, показаної на фіг. 11. Одночасно мобільна станція відправляє тільки команди PC FL в PCG RL, які відповідають заштрихованим PCG, як показано по посиланню 1220. Мобільна станція не відправляє команди PC FL в незаштрихованих PCG RL. Команди PC FL відповідно передаються тільки в тих PCG RL, які також передаються під час схеми зі стробованим контрольним сигналом, незалежно від того, чи застосовується шаблон стробованого контрольного сигналу для конкретного кадру (наприклад, чи є конкретний кадр кадром з нульовою швидкістю). Звичайний фахівець в даній галузі техніки візьме до уваги, що це може знизити складність обробки PC FL нарівні із зменшенням загальної швидкості PC FL. Фіг. 13 ілюструє типовий варіант 1300 здійснення схеми регулювання потужності на зниженій швидкості для керування потужністю передач безперервного контрольного сигналу по зворотній лінії зв'язку (RL) відповідно до даного розкриття винаходу. На фіг. 13 PCG, що містять команди регулювання потужності (PC) зворотної лінії зв'язку (RL), відправлені базовою станцією, показані у вигляді заштрихованих PCG по посиланню 1310. Стрілка праворуч-вниз виходить від кожної заштрихованої PCG і вказує на PCG зворотної лінії зв'язку, передану мобільною станцією, яка застосовує відповідні прийняті команди PC RL. Наприклад, команда PC RL, відправлена базовою станцією в PCG №3 FL, застосовується мобільною станцією при передачі PCG №4 RL, і т. д. На фіг. 13 базова станція відправляє тільки команди PC RL в PCG FL, які відповідають заштрихованим PCG, як показано по посиланню 1310. Базова станція не відправляє команди PC RL в незаштрихованих PCG. Фіг. 14 ілюструє типовий варіант здійснення 1400 схеми регулювання потужності на зниженій швидкості для керування потужністю передач стробованого контрольного сигналу по зворотній лінії зв'язку (RL) відповідно до даного розкриття винаходу. На фіг. 14 PCG, що містять команди регулювання потужності (PC) зворотної лінії зв'язку (RL), відправлені базовою станцією, знов показані у вигляді заштрихованих PCG по посиланню 1410. Суцільна стрілка праворуч-вниз виходить від заштрихованої PCG і вказує на PCG зворотної лінії зв'язку, передану мобільною станцією, яка застосовує відповідні прийняті команди PC RL. З іншого боку, пунктирна стрілка, яка виходить від заштрихованої PCG, вказує команду PC RL, передану базовою станцією, яка не застосовується MS до відповідної вказаної PCG RL. Базова станція відправляє тільки команди RL PC в PCG FL, які відповідають заштрихованим PCG. Базова станція не відправляє команди PC RL в незаштрихованих PCG. Наприклад, команда PC RL, відправлена базовою станцією в PCG №1 FL, застосовується мобільною станцією при передачі PCG №3 RL, і т. д. З іншого боку, команда PC RL, відправлена базовою станцією в PCG №2 FL, не застосовується мобільною станцією при передачі PCG №4 RL. Замість цього в типовому варіанті здійснення мобільна станція може підтримувати такий же рівень потужності, що використовувався для попередньої PCG, наприклад, PCG №3 RL в описаному прикладі. В одній особливості даного розкриття винаходу це може виконуватися для спрощення обробки команд RL PC за допомогою мобільної станції. Фіг. 15 ілюструє спосіб 1500 регулювання потужності відповідно до даного розкриття винаходу. Відмітимо, що спосіб 1500 показаний тільки для пояснювальних цілей і не призначений для обмеження об'єму даного розкриття винаходу. 9 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 На етапі 1510 приймається поточний кадр, при цьому кадр розмічений на множину підсегментів. На етапі 1520 прийнятий кадр обробляється відповідно до протоколів фізичного рівня. На етапі 1530 приймається команда регулювання потужності, прийнята в підсегменті, наміченому для передачі відповідно до першого шаблона стробованого контрольного сигналу. На етапі 1540 потужність передачі підсегменту передачі, який йде за позначеним підсегментом, регулюється відповідно до прийнятої команди регулювання потужності, при цьому підсегмент передачі передається відповідно до другого шаблону стробованого контрольного сигналу. Відповідно до іншого аспекту даного розкриття винаходу надаються методики для дострокового припинення передач по прямій і/або зворотній лінії зв'язку в системі бездротового зв'язку для економії потужності і збільшення пропускної здатності. Фіг. 16 ілюструє схему обробки кадрів відомого рівня техніки для обробки інформаційних розрядів 1600b на передавачі в системі зв'язку. У деяких типових варіантах здійснення показана схема обробки кадрів може використовуватися в передачах по прямій лінії зв'язку або зворотній лінії зв'язку в системі бездротового зв'язку. Фіг. 16А ілюструє стан даних, оброблених за допомогою операцій, проілюстрованих на фіг. 16. Відмітимо, що схема обробки кадрів показана тільки для пояснювальних цілей і не призначена для обмеження об'єму даного розкриття винаходу ніякою конкретною показаною схемою обробки. Альтернативні типові варіанти здійснення даного розкриття винаходу можуть вибирати альтернативні схеми обробки кадрів, які можуть, наприклад, переупорядковувати етапи схеми, показані на фіг. 16, і/або додавати етапи або видаляти етапи з показаної схеми. Такі альтернативні типові варіанти здійснення розглядаються як такі, що входять в об'єм даного розкриття винаходу. На фіг. 16 джерело інформації формує інформаційні розряди 1600b на вибраній швидкості R. Кількість інформаційних розрядів 1600b, сформованих з розрахунку на кадр, може залежати від вибраної швидкості R. Наприклад, в системі CDMA2000 може бути 172 інформаційних розряди на 20-мілісекундний кадр ("повна швидкість"), 80 розрядів на кадр ("половинна швидкість"), 40 розрядів на кадр ("четвертинна швидкість") або 16 розрядів на кадр ("одна восьма швидкості"). Інформаційні розряди 1600b для кадру разом позначаються змінною b на фіг. 16А. На етапі 1600 може формуватися індикатор якості кадру (FQI) і додаватися в інформаційні розряди 1600b для кадру. Наприклад, FQI може бути циклічним надмірним кодом (CRC), відомим звичайному фахівцеві в даній галузі техніки. Сигнал 1600а являє собою поєднання інформаційних розрядів 1600b і FQI, що також проілюстровано на фіг. 16А. На етапі 1610 кінцеві розряди код ера можуть додаватися до сигналу 1600а. Наприклад, кінцеві розряди кодера можуть представляти постійну кількість обнулених кінцевих розрядів для використання зі згортковим кодером. Сигнал 1610а являє собою поєднання сигналу 1600а з кінцевими розрядами кодера, що також проілюстровано на фіг. 16А. На етапі 1620 сигнал 1610а кодується і повторюється (або виключається). Як описувалося раніше, кодування може включати в себе згорткове кодування або турбокодування і може служити для додаткового збільшення (або зменшення, у разі виключення) переданої енергії, асоційованої з кожним символом. Відмітимо, що кодування може застосовувати інші методики, відомі звичайному фахівцеві в даній галузі техніки, наприклад блокове кодування або інші типи кодування, і не повинне обмежуватися кодуванням, явно описаним в даному розкритті винаходу. Сигнал 1620а являє собою кодовану і повторювану (або виключену) версію сигналу 1610а, що також проілюстровано на фіг. 16А. На етапі 1630 сигнал 1620а перемежовується, наприклад, для поліпшення рознесення кодованих символів по вибраному вимірюванню сигналу. У типовій реалізації символи можуть перемежовуватися по часу. Сигнал 1630а представляє версію з перемежовуванням сигналу 1620а, що також проілюстровано на фіг. 16А. На етапі 1640 символи з перемежовуванням в сигналі 1630а перетворюються в призначений формат кадру, що також проілюстровано на фіг. 16А. Формат кадру може задавати кадр як такий, що складається з множини підсегментів. У типовому варіанті здійснення підсегменти можуть бути будь-якими частинами кадру, близькими по заданому вимірюванню, наприклад часу, частоті, коду або будь-якому іншому вимірюванню. Кадр може складатися з постійної множини таких підсегментів, причому кожний підсегмент містить частину від загальної кількості символів, призначених кадру. Наприклад, в типовому варіанті здійснення згідно зі стандартом W-CDMA підсегмент може задаватися у вигляді часового інтервалу. У типовому варіанті 10 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 60 здійснення згідно зі стандартом CDMA2000 підсегмент може задаватися у вигляді групи регулювання потужності (PCG). У деяких типових варіантах здійснення символи з перемежовуванням можуть бути перетворені у часі, частоті, коді або будь-яких інших вимірюваннях, які використовуються для передачі сигналу. Крім того, формат кадру також може задавати включення, наприклад, керуючих символів (не показані) разом з символами з перемежовуванням в сигналі 1630а. Такі керуючі символи можуть включати в себе, наприклад, символи регулювання потужності, символи інформації про формат кадру і т. д. Сигнал 1640а представляє вихід етапу 1640 перетворення символу в кадр, що також проілюстровано на фіг. 16А. На етапі 1650 сигнал 1640а модулюється, наприклад, в одну або декілька несучих. У деяких типових варіантах здійснення модуляція може застосовувати, наприклад, QAM (квадратурну амплітудну модуляцію), QPSK (квадратурну фазову маніпуляцію) і т. д. Сигнал 1650а представляє модульовану версію сигналу. 1640а, що також проілюстровано на фіг. 16А. Сигнал 1650а додатково позначається змінною х на фіг. 16А. На етапі 1660 модульований сигнал 1650а додатково обробляється, передається бездротовим способом і приймається приймачем. Етап 1660 формує прийняті символи 1700а, додатково позначені змінною у на фіг. 16А. Відмітимо, що звичайний фахівець в даній галузі техніки візьме до уваги, що методики для обробки сигналу 1650а для бездротової передачі і прийому загальновідомі і в цьому документі додатково не розкриваються. Символи, що містяться в у, можуть бути додатково оброблені, як описано нижче. Фіг. 17 ілюструє часові діаграми, асоційовані зі схемою сигналізації по прямій лінії зв'язку відомого рівня техніки для CDMA2000. На фіг. 17 базова станція (BS) на етапі 1700 передає послідовність кадрів по прямому основному каналу (F-FCH ТХ) до мобільної станції (MS). У показаному типовому варіанті здійснення підсегменти відповідають групам регулювання потужності (PCG), шістнадцять з яких (пронумеровані від 0 до 15) складають кожний кадр. Після передачі всіх шістнадцяти PCG, які відповідають першому кадру ТХ Frame №0, BS починає передачу наступного кадру ТХ Frame №1. У типовому варіанті здійснення передані дані можуть бути оброблені, як раніше описувалося в цьому документі з посиланням на фіг. 16 і 16А. На стороні MS на етапі 1710 MS приймає передані PCG. Після прийому останньої PCG (тобто PCG №15) в RX Frame №0, що відповідає ТХ Frame №0, MS починає декодування RX Frame №0 з використанням всіх прийнятих PCG. Декодована інформація після цього доступна в момент декодування TD. У типовому варіанті здійснення декодування може виконуватися, як описано нижче з посиланням на фіг. 18. Відмітимо, що поки MS декодує ТХ Frame №0, одночасно приймаються PCG в ТХ Frame №1. Фіг. 18 ілюструє спосіб 1800 відомого рівня техніки для відновлення передбачуваних інформаційних розрядів b' з прийнятих символів у. На етапі 1805 символи y або 1700а приймаються для всього кадру. На етапі 1810 символи у або 1700а демодулюються, аналізуються і позбуваються перемежовування для створення символів у', також позначених як сигнал 1810а. Звичайний фахівець в даній галузі техніки візьме до уваги, що операції, які виконуються на етапі 1810 можуть відповідати зворотним операціями, які виконуються на передавачі, як показано, наприклад, на фіг. 16. На етапі 1820 символи у' декодуються і об'єднуються з урахуванням відомостей про швидкість R. В реалізації швидкість R може вказувати, скільки розрядів присутньо в прийнятому кадрі, і може використовуватися, наприклад, декодером для визначення, в який момент в прийнятій послідовності символів припиняти декодування, і/або для видалення кінцевих розрядів з декодованої послідовності. На етапі 1820 також можна видалити кінцеві розряди декодованої послідовності, які додані, наприклад, на етапі 1610 в фіг. 16. Результат етапу 1820 є вихідним сигналом 1820а. На етапі 1830 перевіряється FQI, який доданий, наприклад, на етапі 1600 в фіг. 16, і також видаляється з інформаційних розрядів. У реалізації результат перевірки FQI може розпізнати декодування або як успіх, або як збій. Етап 1830 формує відновлені інформаційні розряди, позначені як b', разом з результатом FQI, який може вказувати або успіх, або збій. На етапі 1840 спосіб може перейти до наступного кадру і повторити описані вище етапи для наступного кадру. Відповідно до даного розкриття винаходу методики дострокового декодування кадру і припинення, які описані нижче, можуть дозволити всій системі 100 зв'язку працювати ефективніше і економити потужність передачі, за допомогою цього збільшуючи пропускну здатність стільникової системи. 11 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 19 ілюструє типовий варіант здійснення схеми для дострокового припинення передач по прямій лінії зв'язку для систем, що функціонують відповідно до стандарту CDMA2000. Відмітимо, що типовий варіант, здійснення показаний тільки для пояснювальних цілей і не призначений для обмеження об'єму даного розкриття винаходу системами на основі CDMA2000. Звичайний фахівець в даній галузі техніки також візьме до уваги, що певні номери PCG і кадрів, на які посилаються в цьому документі, призначені тільки для пояснювальних цілей і не призначені для обмеження об'єму даного розкриття винаходу. На фіг. 19 базова станція (BS) на етапі 1900 передає послідовність кадрів до мобільної станції (MS). У типовому варіанті здійснення передачі можуть здійснюватися по прямому основному каналу (F-FCH ТХ). Як раніше описувалося вище, кожний показаний на фіг. 19 підсегмент може відповідати групі регулювання потужності (PCG) в CDMA2000. BS починає передачу з PCG №0 в ТХ Frame №0 і безперервно передає PCG доти, поки не приймається сигнал 1945 АСК від MS після PCG №8. Сигнал АСК передається MS для сигналізації BS, що MS успішно декодувала весь ТХ Frame №0 на основі вже прийнятих PCG. Після прийому АСК 1945 BS припиняє передачу PCG, які відповідають ТХ Frame №0, і чекає до початку наступного кадру, ТХ Frame №1, перед передачею PCG для нового кадру ТХ Frame №1. Відмітимо, що під час обмеженого періоду часу, асоційованого з прийомом і обробкою сигналу 1945 АСК, BS вже може почати передачу PCG №9 в ТХ Frame №0. Номери посилальних позицій з 1910 по 1940 ілюструють розподіл у часі дій, що виконуються MS для формування сигналу 1945 АСК, відправленого до BS, який дозволяє дострокове припинення передач кадрів за допомогою BS. На етапі 1910 MS приймає PCG для ТХ Frame №0 і ТХ Frame №1 у вигляді RX Frame №0 і RX Frame №1 відповідно. На етапі 1920 MS намагається декодувати RX Frame №0, коли приймається кожна PCG в RX Frame №0, без очікування всіх шістнадцяти PCG, виділених RX Frame №0, який треба прийняти. У типовому варіанті здійснення для виконання такого декодування на основі PCG MS може використовувати алгоритм декодування по підсегменту, наприклад 2000, пізніше описаний нижче з посиланням на фіг. 20. На етапі 1925 після прийому PCG №7 MS успішно декодує RX Frame №0, що визначається, наприклад, шляхом перевірки CRC, асоційованого з прийнятими розрядами. MS оголошує успіх декодування і переходить до передачі 1930 АСК. На етапі 1930, після оголошення успіху декодування на етапі 1925, MS передає сигнал 1945 АСК MS до BS під час частини передачі, асоційованої з PCG №8 зворотної лінії зв'язку. У типовому варіанті здійснення MS може просто передати сигнал АСК під час безпосередньо наступної PCG, або в будь-який PCG, яка йде за PCG, в якій визначається успіх декодування. У альтернативному типовому варіанті здійснення, наприклад показаному на фіг. 19, розподіл у часі передачі сигналу 1945 АСК може керуватися за допомогою маски 1940 АСК. Маска АСК діє для задавання того, коли можна або не можна передавати сигнал АСК. Надавання такої маски АСК може обмежити пропускну здатність лінії зв'язку, що використовується при відправці повідомлень з підтвердженням. На фіг. 19 маска 1940 АСК характеризується інтервалами часу, позначеними "1", протягом яких дозволена передача АСК по зворотній лінії зв'язку. Передачі АСК не дозволяються протягом інтервалів часу, позначених "0". У типовому варіанті здійснення за допомогою обмеження передач АСК тільки інтервалами часу після граничної PCG маска АСК може забезпечити, що декодування робиться тільки тоді, коли оброблена достатня частина прийнятого кадру. Відповідно до даного розкриття винаходу MS може передавати повідомлення АСК в наступному періоді часу, позначеному як "1", за допомогою маски АСК, яка безпосередньо супроводжує успішне декодування. Відмітимо, що конкретні конфігурації маски АСК, показані в цьому документі, призначені тільки для пояснювальних цілей і не призначені для обмеження об'єму даного розкриття винаходу ніякою показаною маскою АСК. Звичайний фахівець в даній галузі техніки візьме до уваги, що легко можуть бути надані альтернативні конфігурації маски АСК, щоб дозволяти передачу АСК протягом інших частин підсегментів або PCG, ніж показані. Такі альтернативні типові варіанти здійснення розглядаються як такі, що входять в об'єм даного розкриття винаходу. У типовому варіанті здійснення PCG, позначені шаблоном маски АСК, можуть перекриватися з такими ж PCG, які встановлені шаблоном для стробованого контрольного сигналу RL, що використовується для сигналізації передачі кадру NR, наприклад описаним раніше в цьому документі з посиланням на фіг. 11. 12 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 60 У типовому варіанті здійснення BS ТХ також може включати в себе передачу контрольного сигналу (не показана), яка може перемикатися з контрольного сигналу, що безперервно передається, на стробований контрольний сигнал при прийомі АСК 1945 MS, причому стробований контрольний сигнал передається відповідно до шаблона стробованого контрольного сигналу. Фіг. 20 ілюструє типовий варіант здійснення схеми декодування по підсегменту відповідно до даного розкриття винаходу. Відмітимо, що спосіб 2000 показаний тільки для пояснювальних цілей і не має на меті обмежувати об'єм даного розкриття винаходу ніякими конкретними показаними типовими варіантами здійснення. На фіг. 20 на етапі 2001 індекс n підсегменту встановлюється в n=0. На етапі 2005 спосіб приймає символи уn для підсегменту п. На етапі 2010 спосіб демодулює, аналізує і усуває перемежовування у всіх символів уn, які прийняті аж до підсегменту n поточного кадру і включають його. уn може включати в себе, наприклад, всі символи трафіка, прийняті від підсегменту 0 до підсегменту n включно. Результат етапу 2010 означається як уn. На етапі 2020 спосіб декодує і об'єднує символи уn. Звичайний фахівець в даній галузі техніки візьме до уваги, що хоч символи уn звичайно відповідають тільки частині всіх символів х, призначених передавачем для всього кадру, проте можна зробити "дострокове" декодування всього кадру з використанням тільки символів уn. Така спроба дострокового декодування може мати велику імовірність успіху декодування завдяки, наприклад, надмірності в символах х, введеної кодуванням на дробовій швидкості і/або повторенням, наприклад, на етапі 1620 в фіг. 16, і/або часовим рознесенням або рознесенням іншого вимірювання, що досягається за допомогою перемежовування на етапі 1630 в фіг. 16. На етапі 2020 кодовані кінцеві розряди можуть додатково видалятися з декодованої двійкової послідовності для формування сигналу 2020а. На етапі 2030 спосіб перевіряє FQI з сигналу 2020а і формує результат 2030а FQI з накопичених прийнятих підсегментів для поточного кадру аж до n. На етапі 2035 спосіб оцінює, чи вказує успіх результат FQI. Якщо це так, то спосіб переходить до етапу 2040, де декодування оголошується успішним, і спосіб переходить до формування повідомлення АСК, щоб забезпечити можливість дострокового припинення передач по прямій лінії зв'язку. Наступною доступною можливістю може бути, наприклад, задана маскою АСК, як описано з посиланням на фіг. 5. Якщо це не так, то спосіб переходить до етапу 2037. На етапі 2037 спосіб збільшує n і визначає, чи залишилися додаткові підсегменти в кадрі, які треба прийняти. Якщо це так, то спосіб повертається до етапу 2005. Якщо це не так, то на етапі 2060 спосіб переходить до оголошення декодування для кадру неуспішним. На етапі 2070 декодер переходить до оцінки наступного кадру. Фіг. 21 ілюструє реалізацію 2100 тракту символу в прямій лінії зв'язку відомого рівня техніки для Конфігурації радіоканалу № 4 (RC4) відповідно до стандарту CDMA2000, а також типовий варіант 2110 здійснення тракту символу в прямій лінії зв'язку відповідно до даного розкриття винаходу. У реалізації 2100 індикатор якості кадру включає в себе CRC з довжиною 6, 6, 8 або 12, які приєднуються до розрядів кадру в залежності від символьної швидкості кадру. У типовому варіанті 2110 здійснення, відповідно до даного розкриття винаходу, індикатор якості кадру включає в себе CRC збільшеної довжини 12, 12, 12 або 12, які приєднуються до розрядів кадру. Використання CRC із збільшеною довжиною підвищує ефективність схем дострокового декодування відповідно до даного розкриття винаходу, дозволяючи, наприклад, більш точне визначення успіху декодування для методик дострокового декодування відповідно до даного розкриття винаходу. Відмітимо, що певні довжини CRC, проілюстровані в цьому документі, надаються тільки для пояснювальних цілей і не призначені для обмеження об'єму даного розкриття винаходу ніякими конкретними проілюстрованими довжинами CRC. Як додатково показано в реалізації 2100, швидкостями виключення символів є 1/5, 1/9, НІ і НІ в залежності від символьної швидкості кадру. У типовому варіанті 2110 здійснення відповідно до даного розкриття винаходу швидкостями виключення символів є 1/3, 1/5, 1/25 і НІ, в залежності від символьної швидкості кадру. Звичайний фахівець в даній галузі техніки візьме до уваги, що збільшене виключення в типовому варіанті 2110 здійснення може використовуватися для забезпечення CRC збільшеної довжини, що вимагаються типовим варіантом 2110 здійснення. Фіг. 22 ілюструє типовий варіант здійснення схеми 2200 сигналізації, що використовується для сигналізації повідомлення АСК по зворотній лінії зв'язку для дострокового припинення передач по прямій лінії зв'язку. На фіг. 22 зворотний канал 2210 АСК (R-ACKCH) модулюється з 13 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 60 використанням амплітудної маніпуляції (ООК) на коді 2212 Уолша W(64, 16) з використанням модулятора 2214. Відносне посилення 2216 каналу застосовується до результуючого сигналу і надається в адитивний об'єднувач 2218. На фіг. 22 зворотний основний канал 2220 (R-FCH), що має швидкість в 1536 символів за 20 мс, модулюється на функції 2222 Уолша W(16, 4) з використанням модулятора 2224. Відносне посилення 2226 каналу застосовується до результуючого сигналу, і результат також надається в адитивний об'єднувач 2218. Вихід адитивного об'єднувача може надаватися в квадратурному каналі 2228 (Q) для передачі по зворотній лінії зв'язку до BS. У показаному типовому варіанті здійснення також надається синфазний (І) канал 2234, який включає в себе зворотний пілотний канал 2230 (R-PICH). Відмітимо, що типовий варіант здійснення схеми сигналізації АСК по зворотній лінії зв'язку, показаний з посиланням на фіг. 22, надається тільки для пояснювальних цілей і не призначений для обмеження об'єму даного розкриття винаходу ніяким конкретним варіантом здійснення схеми сигналізації АСК. Звичайний фахівець в даній галузі техніки візьме до уваги, що альтернативні методики для сигналізації АСК по зворотній лінії зв'язку можуть бути легко отримані з урахуванням даного розкриття винаходу, включаючи застосування інших форм модуляції і відправку повідомлення АСК по альтернативних каналах, ніж показані. Такі альтернативні типові варіанти здійснення розглядаються як такі, що входять в об'єм даного розкриття винаходу. Фіг. 23 ілюструє типовий варіант здійснення схеми 2300 для дострокового припинення передач по зворотній лінії зв'язку для систем, що функціонують відповідно до стандарту CDMA2000. Відмітимо, що типовий варіант здійснення показаний тільки для пояснювальних цілей і не призначений для обмеження об'єму даного розкриття винаходу ніякою конкретною показаною схемою дострокового припинення на зворотній лінії зв'язку. Звичайний фахівець в даній галузі техніки візьме до уваги, що певні номери PCG і кадрів, на які посилаються в цьому документі, призначені тільки для пояснювальних цілей. На фіг. 23 мобільна станція (MS) на етапі 2300 передає послідовність кадрів до базової станції (BS). У типовому варіанті здійснення кадри можуть передаватися по зворотному основному каналу (R-FCH ТХ). На фіг. 23 кожний показаний підсегмент відповідає групі регулювання потужності (PCG). MS починає передачу ТХ Frame №0 з PCG №0 і безперервно передає PCG, поки не приймається сигнал 2345 АСК від BS після PCG №8. Після прийому АСК 2345 MS припиняє передачу PCG, які відповідають ТХ Frame №0, і чекає до початку наступного кадру, ТХ Frame №1, щоб почати передачу PCG, які відповідають ТХ Frame №1. Номери посилальних позицій з 2310 по 2340 ілюструють розподіл у часі дій, що виконуються BS для формування сигналу 2345 АСК, відправленого до MS, який дозволяє дострокове припинення передач кадрів по зворотній лінії зв'язку за допомогою MS. На етапі 2310 BS приймає PCG в ТХ Frame №0 і ТХ Frame №1 у вигляді RX Frame №0 і RX Frame №1 відповідно. На етапі 2320 BS намагається декодувати RX Frame №0, коли приймається кожна окрема PCG, без очікування всіх шістнадцяти PCG, виділених RX Frame №0, який треба прийняти. У типовому варіанті здійснення для виконання такого декодування на основі PCG BS може використовувати алгоритм декодування по підсегменту, наприклад 2000, раніше описаний з посиланням на фіг. 20. На етапі 2325 після прийому PCG №5 BS оголошує успіх декодування і переходить до етапу 2330 передачі АСК, щоб сформувати сигнал ТХ АСК BS. На етапі 2330, після оголошення успіху декодування на етапі 2325, BS передає сигнал 2345 АСК під час частини передачі, асоційованої з PCG №8 прямої лінії зв'язку. Частина передачі, під час якої відправляється сигнал 2345 АСК, може задаватися відповідною маскою 2340 АСК. У типовому варіанті здійснення шаблон маски АСК може дозволити передачу АСК тільки під час тих PCG, в яких команда регулювання потужності відправляється по прямій лінії зв'язку (FL), щоб керувати потужністю передач по зворотній лінії зв'язку (RL), як описувалося в цьому документі з посиланням на фіг. 19. На фіг. 23 етап 2350 додатково ілюструє передачу контрольного сигналу зворотної лінії зв'язку за допомогою MS відповідно до типового варіанту здійснення схеми дострокового припинення на зворотній лінії зв'язку. На етапі 2350, після того як за допомогою MS приймається сигнал 2345 АСК від BS в PCG №8, MS припиняє передачу контрольного сигналу RL в кожній PCG. Точніше, як показано, передача контрольного сигналу RL може вимикатися для вибраних PCG. Це може служити як для економії потужності передачі контрольного сигналу RL для PCG, що залишилися, так і для надання BS додаткового механізму сигналізації АСК. У типовому варіанті здійснення шаблон стробованого контрольного сигналу RL для PCG, що 14 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 залишилися, може відповідати шаблону, що використовується для сигналізації передачі кадру NR, наприклад раніше описаному в цьому документі з посиланням на фіг. 11. У показаному типовому варіанті здійснення контрольний сигнал RL вимикається під час PCG 9, 10, 13 і 14. Взагалі, контрольний сигнал RL може вимикатися в групах, що чергуються, з двох PCG після того, як передається сигнал АСК, до кінця достроково закінченого кадру. Додатково потрібно відмітити, що як і у випадку стробування контрольного сигналу в кадрах NR для стробування контрольного сигналу в достроково закінчених кадрах можуть використовуватися різні схеми, наприклад: одна увімкнена група регулювання потужності з подальшою вимкненою однією групою регулювання потужності; дві увімкнені групи регулювання потужності з подальшими двома вимкненими групами регулювання потужності; і будь-який інший шаблон, що функціонує для зниження потужності передачі. Фіг. 24 ілюструє реалізацію 2400 тракту символу в зворотній лінії зв'язку відомого рівня техніки, а також типовий варіант 2410 здійснення тракту символу в зворотній лінії зв'язку відповідно до даного розкриття винаходу. У реалізації 2400 CRC з довжиною 6, 6, 8 або 12 приєднуються до розрядів кадру в залежності від символьної швидкості кадру. У типовому варіанті 2410 здійснення, відповідно до даного розкриття винаходу, до розрядів кадру можуть приєднуватися CRC збільшеної довжини 12, 12, 12 або 12. Як і у випадку з обробкою на прямій лінії зв'язку, проілюстрованій на фіг. 21, використання CRC із збільшеною довжиною підвищує ефективність схем дострокового декодування відповідно до даного розкриття винаходу, дозволяючи, наприклад, більш точне визначення успіху декодування для методик дострокового декодування. Відмітимо, що певні довжини CRC, проілюстровані в цьому документі, надаються тільки для пояснювальних цілей і не призначені для обмеження об'єму даного розкриття винаходу ніякими конкретними проілюстрованими довжинами CRC. Як додатково показано в реалізації 2400, швидкостями виключення символів є 1/5, 1/9, НІ і НІ в залежності від символьної швидкості кадру. У типовому варіанті 2410 здійснення відповідно до даного розкриття винаходу швидкостями виключення символів є 1/3, 1/5, 1/25 і НІ, в залежності від символьної швидкості кадру. Звичайний фахівець в даній галузі техніки візьме до уваги, що підвищене використання виключення в типовому варіанті 2410 здійснення може забезпечити CRC із збільшеною довжиною, які також присутні в типовому варіанті 2410 здійснення. У типовому варіанті здійснення сигнал АСК, відправлений BS до MS, може надаватися шляхом заміни (виключення) розряду, що має заздалегідь встановлене положення в каналі трафіка прямої лінії зв'язку, і/або з використанням амплітудної маніпуляції (ООК) в заздалегідь встановленому положенні, щоб сигналізувати АСК або NAK (відсутність підтвердження) для MS. У типовому варіанті здійснення заздалегідь встановлене положення може змінюватися на основі кадру відповідно до заздалегідь встановленої псевдовипадкової бітової комбінації. У типовому варіанті здійснення розряд АСК може бути мультиплексований у часовій області (TDM) з розрядом регулювання потужності зворотної лінії зв'язку. Відмітимо, що описані вище особливості дострокового припинення кадру можуть застосовуватися не тільки до основного каналу на лінії зв'язку CDMA2000, але також і до "високошвидкісного" додаткового каналу. Наприклад, в альтернативному типовому варіанті здійснення (не показаний) механізм сигналізації АСК по прямій лінії зв'язку може використовуватися, щоб забезпечити можливість дострокового припинення передач однією або декількома MS по одному або декількох відповідних зворотних додаткових каналах. Наприклад, в типовому варіанті здійснення (не показаний) одна або декілька MS можуть одночасно передавати кадри по відповідних зворотних додаткових каналах. Якщо BS успішно приймає кадр по зворотному додатковому каналу від MS, то BS може передати АСК по відповідному прямому спільному підканалу підтвердження в прямому спільному каналі підтвердження, причому один підканал в кожному прямому спільному каналі підтвердження призначений для керування одним зворотним додатковим каналом. Таким чином, прямі спільні підканали підтвердження від декількох MS можуть мультиплексуватися в одному прямому спільному каналі підтвердження. Наприклад, в типовому варіанті здійснення декілька підканалів можуть бути мультиплексовані у часі в одному спільному каналі підтвердження відповідно до заздалегідьвстановленого шаблона, відомим BS і одній або декільком MS. Такий заздалегідь встановлений шаблон може бути вказаний за допомогою зовнішньої сигналізації (не показана). BS може підтримувати роботу по одному або декількох прямих спільних каналах підтвердження. У типовому варіанті здійснення підсегменти або PCG, в яких може передаватися прямий спільний канал підтвердження для зворотних додаткових каналів, може вказуватися маскою АСК, яка раніше описувалася в цьому документі. 15 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 60 У альтернативному типовому варіанті здійснення може надаватися механізм сигналізації АСК по зворотній лінії зв'язку, щоб керувати передачами як по прямому основному каналу, так і по одному або декількох прямих додаткових каналах для систем, які працюють відповідно до стандарту CDMA2000. Фіг. 25 ілюструє типовий варіант здійснення схеми 2500 сигналізації, що використовується для сигналізації повідомлення АСК по зворотній лінії зв'язку для дострокового припинення прямого основного каналу (F-FCH) і/або аж до двох прямих додаткових каналів (FSCH1 і F-SCH2). На фіг. 25 зворотний канал 2520 АСК (R-ACKCH) модулюється з використанням двопозиційної фазової маніпуляції (BPSK) на функції 2522 Уолша W(64, 16) з використанням модулятора 2524. У типовому варіанті здійснення R-АСКСН 2520 може сигналізувати BS припинити передачі по прямому основному каналу (F-FCH). Відносне посилення 2526 каналу застосовується до результуючого сигналу і надається в адитивний об'єднувач 2518. На фіг. 25 другий зворотний канал 2510 АСК (R-ACKCH) модулюється з використанням двопозиційної фазової маніпуляції (BPSK) на функції 2512 Уолша W(16, 12) з використанням модулятора 2514. У типовому варіанті здійснення ACKCH 2510 може сигналізувати BS припинити передачі по першому прямому додатковому каналу (F-SCH1). Відносне посилення 2516 каналу застосовується до результуючого сигналу і надається в адитивний об'єднувач 2518. Як додатково показано на фіг. 25, обидва канали R-ACK можуть об'єднуватися із зворотним основним каналом (R-FCH) на квадратурній складовій (Q) сигналу RL. R-FCH може мати швидкість в 1536 символів за 20 мс і також модулюється на функції 2532 Уолша W(16, 4) з використанням модулятора 2534. Відносне посилення 2536 каналу застосовується до результуючого сигналу і надається в адитивний об'єднувач 2518. Вихід адитивний об'єднувача може надаватися в квадратурному каналі 2528 (Q) для передачі по зворотній лінії зв'язку доВ8. Як додатково показано на фіг. 25, третій зворотний канал 2550 АСК (R-АСКСН) модулюється з використанням амплітудної маніпуляції (ООК) на функції 2552 Уолша W(16, 8) з використанням модулятора 2554. У типовому варіанті здійснення АСКСН 2550 може сигналізувати BS припинити передачі по другому прямому додатковому каналу (F-SCH2). Відносне посилення 2556 каналу застосовується до результуючого сигналу і надається в адитивний об'єднувач 2548. R-ACKCH 2550 може об'єднуватися із зворотним пілотним каналом 2540 (R-PICH), використовуючи суматор 2548 для формування синфазного (І) сигналу 2544 зворотної лінії зв'язку. Звичайний фахівець в даній галузі техніки візьме до уваги, що вищенаведені ілюстрації певних схем сигналізації АСК для прямої лінії зв'язку надаються тільки для пояснювальних цілей і не призначені для обмеження об'єму даного розкриття винаходу ніякими конкретними схемами сигналізації АСК для прямих і зворотних каналів. Фіг. 26 ілюструє типовий варіант здійснення способу 2600 відповідно до даного розкриття винаходу. Відмітимо, що спосіб 2600 показаний тільки для пояснювальних цілей і не призначений для обмеження об'єму даного розкриття винаходу ніяким конкретним способом. На етапі 2610 приймається мовний кадр. На етапі 2620 спосіб робить спробу дострокового декодування прийнятого мовного кадру. У типовому варіанті здійснення дострокове декодування може бути випробуване до того, як приймаються всі підсегменти кадру. На етапі 2630 спосіб визначає, чи успішно зроблене декодування мовного кадру. У типовому варіанті здійснення може перевірятися індикатор якості кадру, наприклад CRC, для визначення, чи було декодування кадру успішним. На етапі 2640 передається сигнал підтвердження (АСК) для припинення передачі мовного кадру. Методики дострокового припинення в даному розкритті винаходу без великих зусиль можуть застосовуватися в ситуаціях, де мобільна станція знаходиться в "м'якій передачі обслуговування", тобто де MS взаємодіє одночасно з декількома BS по прямій і/або зворотній лініях зв'язку. Наприклад, коли MS знаходиться в м'якій передачі обслуговування між двома BS, передачі по зворотній лінії зв'язку за допомогою MS можуть прийматися на кожнійз двох BS, будь-яка з яких або обидві можуть передати сигнал АСК (не обов'язково одночасно) назад до MS, щоб припинити передачі MS. У типовому варіанті здійснення у відповідь на прийом більше одного сигналу АСК протягом передачі кадрів по зворотній лінії зв'язку MS може припинити передачу поточного кадру після прийому першого з сигналів АСК. Крім того, дострокове припинення аналогічним чином може застосовуватися для керування передачами по прямій лінії зв'язку за допомогою двох BS до MS. Наприклад, у відповідь на успішне дострокове декодування кадру, 16 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 60 прийнятого одночасно від двох BS, MS може передати сигнал АСК для припинення передач обома BS по прямій лінії зв'язку. Такі альтернативні типові варіанти здійснення розглядаються як такі, що входять в об'єм даного розкриття винаходу. Фахівці в даній галузі техніки зрозуміли б, що інформація і сигнали можуть бути представлені з використанням будь-якої з ряду різних технологій і методик. Наприклад, дані, інструкції, команди, інформація, сигнали, розряди, символи і елементарні посилання, на які можуть посилатися по всьому вищенаведеному опису, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками, або будь-яким їх поєднанням. Фахівці додатково визнали б, що різні пояснювальні логічні блоки, модулі, схеми і етапи алгоритмів, описані застосовно до типових варіантів здійснення, розкритих в цьому документі, можуть бути реалізовані у вигляді електронних апаратних засобів, комп'ютерного програмного забезпечення або їх поєднань. Щоб ясно проілюструвати цю взаємозамінність апаратних засобів і програмного забезпечення, різні пояснювальні компоненти, блоки, модулі, схеми і етапи описані вище, як правило, на основі їх функціональних можливостей. Чи реалізовані такі функціональні можливості як апаратні засоби або як програмне забезпечення, залежить від конкретного застосування і конструктивних обмежень, що накладаються на всю систему. Кваліфіковані фахівці можуть реалізувати описані функціональні можливості різними шляхами для кожного конкретного застосування, але такі рішення по реалізації не повинні інтерпретуватися як такі, що спричиняють відхилення від об'єму типових варіантів здійснення даного винаходу. Різні пояснювальні логічні блоки, модулі і схеми, описані застосовно до типових варіантів здійснення, розкритих в цьому документі, можуть бути реалізовані або виконані за допомогою універсального процесора, цифрового процесора сигналів (DSP), спеціалізованої інтегральної схеми (ASIC), програмованої користувачем вентильної матриці (FPGA) або іншого програмованого логічного пристрою, схеми на дискретних компонентах або транзисторної логіки, дискретних апаратних компонентів або будь-якого їх поєднання, призначеного для виконання описаних в цьому документі функцій. Універсальний процесор може бути мікропроцесором, але в альтернативному варіанті процесор може бути будь-яким традиційним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також може бути реалізований у вигляді поєднання обчислювальних пристроїв, наприклад, поєднання DSP і мікропроцесора, множини мікропроцесорів, одного або декількох мікропроцесорів спільно з ядром DSP, або будь-якої іншої подібної конфігурації. Етапи способу або алгоритму, описані застосовно до типових варіантів здійснення, розкритих в цьому документі, можуть бути реалізовані безпосередньо в апаратних засобах, в програмному модулі, що виконується процесором, або в поєднанні цих двох елементів. Програмний модуль може знаходитися в оперативному запам'ятовуючому пристрої (RAM), на флеш-пам'яті, в постійному запам'ятовуючому пристрої (ROM), електрично програмованому ROM (EPROM), електрично стираному і програмованому ROM (EEPROM), регістрах, жорсткому диску, знімному диску, компакт-диску або на будь-якому іншому виді носія інформації, відомому в даній галузі техніки. Типовий носій інформації з'єднується з процесором таким чином, що процесор може зчитувати інформацію і записувати інформацію на носій інформації. У альтернативному варіанті носій інформації може складати єдине ціле з процесором. Процесор і носій інформації можуть постійно знаходитися в ASIC. ASIC може постійно знаходитися в користувацькому терміналі. У альтернативному варіанті процесор і носій інформації можуть постійно знаходитися у вигляді відособлених компонентів в користувацькому терміналі. У одному або декількох типових варіантах здійснення функції, що описуються, можуть бути реалізовані в апаратних засобах, програмному забезпеченні, мікропрограмному забезпеченні або будь-якому їх поєднанні. При реалізації в програмному забезпеченні функції можуть зберігатися або передаватися у вигляді однієї або декількох команд або коду на машиночитаному носії. Машиночитані носії включають в себе як комп'ютерні носії інформації, так і засоби зв'язку, включаючи будь-який носій, який сприяє передачі комп'ютерної програми з одного місця в інше. Носії інформації можуть бути будь-якими доступними носіями, до яких можна звертатися з допомогою комп'ютера. Як приклад, а не обмеження, такі машиночитані носії можуть бути виконані у вигляді RAM, ROM, EEPROM, компакт-диску або іншого накопичувача на оптичних дисках, накопичувача на магнітних дисках або інших магнітних запам'ятовуючих пристроїв, або будь-якого іншого носія, який може використовуватися для переміщення або зберігання необхідного програмного коду у вигляді команд або структур даних, і до якого [носієві] можна звертатися з допомогою комп'ютера. Також будь-яке з'єднання коректно називати машиночитаним носієм. Наприклад, якщо програмне забезпечення 17 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 60 передається з веб-сайту, сервера або іншого віддаленого джерела з використанням коаксіального кабелю, оптоволоконного кабелю, витої пари, цифрової абонентської лінії (DSL) або бездротових технологій, наприклад ІЧ-зв'язку, радіочастотного зв'язку і НВЧ-зв'язку, то коаксіальний кабель, оптоволоконний кабель, вита пара, DSL або бездротові технології, наприклад ІЧ-зв'язок, радіочастотний зв'язок і НВЧ-зв'язок, включаються у визначення носія. Поняття диск (disk і disc), при використанні в даному документі, включає в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), гнучкий диск і диск Blu-ray, де диски (disks) звичайно відтворюють дані магнітним способом, тоді як диски (discs) відтворюють дані оптично за допомогою лазерів. Поєднання вищепереліченого також потрібно включати в галузь машиночитаних носіїв. Попередній опис розкритих типових варіантів здійснення надається, щоб дати можливість будь-якому фахівцеві в даній галузі техніки створити або використати даний винахід. Різні модифікації до цих типових варіантів здійснення будуть повністю очевидні фахівцям в даній галузі техніки, а загальні принципи, визначені в цьому документі, можуть бути застосовані до інших типових варіантів здійснення без відхилення від суті або об'єму винаходу. Таким чином, даний винахід не призначений, щоб обмежуватися показаними в цьому документі типовими варіантами здійснення, а повинен відповідати найширшому об'єму, який узгоджується з принципами і новими ознаками, розкритими в цьому документі. ФОРМУЛА ВИНАХОДУ 1. Спосіб дострокового припинення послідовних передач кадрів по каналу зв'язку, який включає етапи, на яких: безперервно передають перший кадр до приймача, причому кожний кадр розмічений на множину послідовних підсегментів; приймають повідомлення з підтвердженням від приймача під час передачі першого кадру; і припиняють передачу непереданої частини множини послідовних підсегментів першого кадру після прийому повідомлення з підтвердженням. 2. Спосіб за п. 1, в якому кожному кадру виділений постійний інтервал часу для передачі, який додатково містить етап, на якому: починають передачу другого кадру після того, як закінчився постійний інтервал часу для першого кадру, причому другий кадр йде безпосередньо за першим кадром в послідовності кадрів. 3. Спосіб за п. 1, який додатково містить етап, на якому регулюють потужність передачі першого кадру у відповідь на прийом повідомлення регулювання потужності від приймача. 4. Спосіб за п. 1, в якому етап, на якому безперервно передають, включає етап, на якому: безперервно передають приймачу підсегменти першого кадру в послідовності. 5. Спосіб за п. 1, в якому кожний кадр включає дробово кодовані розряди з перемежовуванням у часі. 6. Спосіб дострокового припинення послідовних передач кадрів по каналу зв'язку, який включає етапи, на яких: безперервно приймають перший кадр від передавача, причому кожний кадр розмічений на множину послідовних підсегментів; намагаються декодувати перший кадр перед прийомом усього першого кадру; визначають успішне декодування кадру на основі результату спроби; і передають передавачу повідомлення з підтвердженням на основі визначення успішного декодування кадру, причому повідомлення з підтвердженням спонукає передавач припинити передачунепереданої частини множини послідовних підсегментів першого кадру. 7. Спосіб за п. 6, в якому кожному кадру виділений постійний інтервал часу для передачі, який додатково включає етап, на якому: починають прийом другого кадру після того, як закінчився постійний інтервал часу для першого кадру, причому другий кадр йде безпосередньо за першим кадром в послідовності кадрів. 8. Спосіб за п. 6, який додатково включає етап, на якому передавачу передають повідомлення регулювання потужності для регулювання потужності передачі першого кадру. 9. Спосіб за п. 6, в якому етап, на якому безперервно приймають, включає етап, на якому: безперервно приймають від передавача підсегменти першого кадру в послідовності. 10. Спосіб за п. 6, в якому етап, на якому передають повідомлення з підтвердженням, додатково включає етап, на якому передають тільки в заздалегідь встановлені моменти. 18 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 11. Спосіб за п. 10, в якому етап, на якому передають повідомлення з підтвердженням, додатково включає етап, на якому передають відповідно до маски підтвердження. 12. Спосіб за п. 11, в якому маска підтвердження означає інтервал, що має тривалість меншу повного підсегмента для передачі повідомлення з підтвердженням. 13. Спосіб за п. 12, який додатково включає етап, на якому приймають маску підтвердження від передавача. 14. Спосіб за п. 6, в якому етап, на якому передають повідомлення з підтвердженням, включає етапи, на яких: застосовують ненульове посилення до сигналу підтвердження, що містить функцію Уолша, асоційовану з повідомленням з підтвердженням; і об'єднують сигнал підтвердження з сигналом трафіку для передачі. 15. Спосіб за п. 6, в якому безперервно прийнятий кадр приймається по першому каналу, передача повідомлення з підтвердженням виконується по першому каналу підтвердження, спосіб додатково включає етапи, на яких: безперервно приймають другий кадр по другому каналу від передавача; намагаються декодувати другий кадр перед прийомом усього другого кадру; визначають успішне декодування кадру на основі результату спроби декодувати другий кадр; і передають передавачу повідомлення з підтвердженням на основі визначення успішного декодування кадру для другого кадру, причому повідомлення з підтвердженням діє для припинення передачі другого кадру. 16. Спосіб за п. 6, який додатково включає етапи, на яких: безперервно приймають другий кадр, що безперервно передається, від другого передавача; намагаються декодувати другий кадр перед прийомом усього другого кадру; визначають успішне декодування другого кадру на основі результату спроби; передають повідомлення з підтвердженням другому передавачу на основі визначення успішного декодування другого кадру, причому повідомлення з підтвердженням діє для припинення передачі непереданої частини множини послідовних підсегментів другого кадру, причому етап, на якому передають повідомлення з підтвердженням передавачу, включає етап, на якому модулюють щонайменше один розряд в спільному каналі підтвердження, а етап, на якому передають повідомлення з підтвердженням другому передавачу, включає етап, на якому модулюють щонайменше один інший розряд в тому ж спільному каналі підтвердження. 17. Спосіб за п. 16, який додатково включає етап, на якому розширюють спільний канал підтвердження з використанням однієї функції Уолша. 18. Спосіб за п. 16, в якому щонайменше один розряд, який відповідає повідомленню з підтвердженням, переданому передавачу, мультиплексується у часі в одному спільному каналі підтвердження щонайменше з одним іншим розрядом, який відповідає повідомленню з підтвердженням, переданому другому передавачу. 19. Спосіб за п. 6, в якому етап, на якому передають повідомлення з підтвердженням, включає етап, на якому модулюють сигнал на окремому коді Уолша з використанням амплітудної маніпуляції. 20. Спосіб за п. 6, в якому етап, на якому передають повідомлення з підтвердженням, включає етап, на якому модулюють щонайменше один розряд АСК в каналі трафіку, причому щонайменше один розряд АСК замінює щонайменше один розряд трафіку в каналі трафіку. 21. Спосіб за п. 20, в якому положення розряду АСК в каналі трафіку змінюється на покадровій основі. 22. Пристрій для дострокового припинення послідовних передач кадрів по каналу зв'язку, який містить: передавач, сконфігурований для безперервної передачі першого кадру до приймача, причому кожний кадр розмічений на множину послідовних підсегментів; модуль приймача, сконфігурований для прийому повідомлення з підтвердженням від приймача під час передачі першого кадру; і передавач, сконфігурований для припинення передачі непереданої частини множини послідовних підсегментів першого кадру після прийому повідомлення з підтвердженням. 23. Пристрій за п. 22, в якому кожному кадру виділений постійний інтервал часу для передачі, і передавач додатково сконфігурований таким чином, щоб починати передачу другого кадру після того, як закінчився постійний інтервал часу для першого кадру, причому другий кадр йде безпосередньо за першим кадром в послідовності кадрів. 19 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 60 24. Пристрій за п. 22, в якому передавач додатково сконфігурований для регулювання потужності передачі першого кадру у відповідь на прийом повідомлення регулювання потужності від приймача. 25. Пристрій за п. 22, в якому кожний кадр розмічений на множину послідовних підсегментів, а передавач сконфігурований для безперервної передачі шляхом: безперервної передачі приймачу підсегментів першого кадру в послідовності. 26. Пристрій за п. 22, в якому кожний кадр містить дробово кодовані розряди з перемежовуванням у часі. 27. Пристрій для дострокового припинення послідовних передач кадрів по каналу зв'язку, який містить: приймач, сконфігурований для безперервного прийому першого кадру від передавача, причому кожний кадр розмічений на множину послідовних підсегментів; процесор, сконфігурований для: спроби декодувати перший кадр перед прийомом усього першого кадру; визначення успішного декодування кадру на основі результату спроби; і модуль передавача, сконфігурований для передачі передавачу повідомлення з підтвердженням на основі визначення успішного декодування кадру, причому повідомлення з підтвердженням спонукає передавач припинити передачу непереданої частини множини послідовних підсегментів першого кадру. 28. Пристрій за п. 27, в якому кожному кадру виділений постійний інтервал часу для передачі, а процесор додатково сконфігурований для: початку прийому другого кадру після того, як закінчився постійний інтервал часу для першого кадру, причому другий кадр йде безпосередньо за першим кадром в послідовності кадрів. 29. Пристрій за п. 27, в якому модуль передавача додатково сконфігурований для передачі повідомлення регулювання потужності передавачу для регулювання потужності передачі першого кадру. 30. Пристрій за п. 27, в якому приймач сконфігурований для безперервного прийому шляхом: безперервного прийому від передавача підсегментів першого кадру в послідовності. 31. Пристрій за п. 30, в якому модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням тільки в заздалегідь встановлені моменти. 32. Пристрій за п. 31, в якому модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням відповідно до маски підтвердження. 33. Пристрій за п. 32, в якому маска підтвердження означає інтервал, що має тривалість, меншу повного підсегмента, для передачі повідомлення з підтвердженням. 34. Пристрій за п. 32, в якому приймач додатково сконфігурований для прийому маски підтвердження від передавача. 35. Пристрій за п. 32, в якому модуль передавача сконфігурований для передачі повідомлення з підтвердженням шляхом: застосування ненульового посилення до сигналу підтвердження, який містить функцію Уолша, асоційовану з повідомленням з підтвердженням; і об'єднання сигналу підтвердження з сигналом трафіку для передачі. 36. Пристрій за п. 27, в якому безперервно прийнятий кадр приймається по першому каналу, модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням по першому каналу підтвердження, приймач додатково сконфігурований для безперервного прийому другого кадру по другому каналу від передавача; процесор додатково сконфігурований для спроби декодувати другий кадр перед прийомом усього другого кадру, і процесор додатково сконфігурований для визначення успішного декодування кадру на основі результату спроби декодувати другий кадр; і модуль передавача додатково сконфігурований для передачі передавачу повідомлення з підтвердженням на основі визначення успішного декодування кадру для другого кадру, причому повідомлення з підтвердженням спонукає передавач припинити передачу другого кадру. 37. Пристрій за п. 27, в якому приймач додатково сконфігурований для безперервного прийому від другого передавача другого кадру, що безперервно передається; процесор додатково сконфігурований для спроби декодувати другий кадр перед прийомом усього другого кадру; процесор додатково сконфігурований для визначення успішного декодування другого кадру на основі результату спроби; модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням другому передавачу на основі визначення успішного декодування другого кадру, причому повідомлення з підтвердженням спонукає передавач 20 UA 99660 C2 5 10 15 20 25 30 35 40 45 50 55 60 припинити передачу непереданої частини множини послідовних підсегментів другого кадру, модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням передавачу шляхом модулювання щонайменше одного розряду в спільному каналі підтвердження, і модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням другому передавачу шляхом модулювання щонайменше одного іншого розряду в тому ж спільному каналі підтвердження. 38. Пристрій за п. 37, в якому модуль передавача додатково сконфігурований для розширення спільного каналу підтвердження з використанням однієї функції Уолша. 39. Пристрій за п. 37, в якому щонайменше один розряд, який відповідає повідомленню з підтвердженням, переданому передавачу, мультиплексується у часі в одному спільному каналі підтвердження щонайменше з одним іншим розрядом, який відповідає повідомленню з підтвердженням, переданому другому передавачу. 40. Пристрій за п. 27, в якому модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням шляхом модулювання сигналу на окремому коді Уолша з використанням амплітудної маніпуляції. 41. Пристрій за п. 27, в якому модуль передавача додатково сконфігурований для передачі повідомлення з підтвердженням шляхом модулювання щонайменше одного розряду АСК в каналі трафіку, причому щонайменше один розряд АСК замінює щонайменше один розряд трафіку в каналі трафіку. 42. Пристрій за п. 41, в якому положення розряду АСК в каналі трафіку змінюється на покадровій основі. 43. Пристрій для дострокового припинення передач кадрів по каналу зв'язку, який містить: засіб для прийому кадру, що безперервно передається, від передавача, причому кожний кадр розмічений на множину послідовних підсегментів; засіб для припинення передач непереданої частини множини послідовних підсегментів передавача перед прийомом всього кадру. 44. Пристрій для дострокового припинення передач кадрів по каналу зв'язку, який містить: засіб для безперервної передачі першого кадру причому кожний кадр розмічений на множину послідовних підсегментів; засіб для припинення безперервної передачі непереданої частини множини послідовних підсегментів на основі успішного декодування приймачем щонайменше одного переданого підсегмента. 45. Комп'ютерочитаний носій інформації, що зберігає команди для спонукання комп'ютера виконувати дострокове припинення передач кадрів по каналу зв'язку, причому носій зберігає команди для спонукання комп'ютера: приймати кадр, що безперервно передається, від передавача, причому кожний кадр розмічений на множину послідовних підсегментів; намагатися декодувати кадр перед прийомом всього кадру, що безперервно передається; визначати успішне декодування кадру на основі результату спроби; і передавати передавачу повідомлення з підтвердженням на основі визначення успішного декодування кадру, причому повідомлення з підтвердженням діє для припинення передачі непереданої частини множини послідовних підсегментів кадру, який безперервно передається. 46. Комп'ютерочитаний носій інформації, що зберігає команди для спонукання комп'ютера виконувати дострокове припинення передач кадрів по каналу зв'язку, причому кожному кадру виділяється постійний інтервал часу для передачі, при цьому носій зберігає команди для спонукання комп'ютера: безперервно передавати перший кадр, причому кожний кадр розмічений на множину послідовних підсегментів; приймати повідомлення з підтвердженням від приймача під час передачі першого кадру; припиняти передачу непереданої частини множини послідовних підсегментів першого кадру після прийому повідомлення з підтвердженням; і починати передавати другий кадр після того, як закінчився постійний інтервал часу для першого кадру. 47. Спосіб дострокового припинення послідовних передач кадрів по каналу зв'язку, який включає етапи, на яких: безперервно передають перший кадр щонайменше одному приймачу, причому кожний кадр розмічений на множину послідовних підсегментів; 21 UA 99660 C2 5 10 15 20 приймають щонайменше одне повідомлення з підтвердженням щонайменше від одного приймача під час передачі першого кадру; і припиняють передачу непереданої частини множини послідовних підсегментів першого кадру після прийому першого з щонайменше одного повідомлення з підтвердженням. 48. Спосіб за п. 47, в якому щонайменше один приймач містить перший приймач і другий приймач, а етап, на якому приймають щонайменше одне повідомлення з підтвердженням щонайменше від одного приймача, містить етап, на якому приймають повідомлення з підтвердженням від першого приймача і повідомлення з підтвердженням від другого приймача. 49. Спосіб дострокового припинення послідовних передач кадрів по каналу зв'язку, який включає етапи, на яких: безперервно приймають перший кадр від щонайменше одного передавача, причому кожний кадр розмічений на множину послідовних підсегментів; намагаються декодувати перший кадр перед прийомом усього першого кадру; визначають успішне декодування кадру на основі результату спроби; і передають повідомлення з підтвердженням на основі визначення успішного декодування кадру, причому повідомлення з підтвердженням спонукає кожен із щонайменше одного передавача припинити передачу непереданої частини множини послідовних підсегментів першого кадру кожним зі щонайменше одного передавача. 50. Спосіб за п. 49, в якому щонайменше один передавач містить перший передавач і другий передавач, а етап, на якому передають повідомлення з підтвердженням, містить етап, на якому передають повідомлення з підтвердженням першому передавачу і другому передавачу. 22 UA 99660 C2 23 UA 99660 C2 24 UA 99660 C2 25 UA 99660 C2 26 UA 99660 C2 27 UA 99660 C2 28
ДивитисяДодаткова інформація
Назва патенту англійськоюNormal;heading 1;increasing capacity in wireless communications
Автори англійськоюJou, Yu-Cheun, Black, Peter, J., Attar, Rashid Ahmed, Akbar
Назва патенту російськоюУвеличение пропускной способности в беспроводной связи
Автори російськоюЦзоу Юй-Чеунь, Блек Питер Дж., Аттар Рашид Ахмед Акбар
МПК / Мітки
Мітки: бездротовому, зв'язку, збільшення, здатності, пропускної
Код посилання
