Рангове прогнозування на основі пропускної здатності в мімо-схемі

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 90495

Опубліковано: 11.05.2010

Автори: Кадоус Тамер, Сампатх Хемантх

Є ще 1 сторінка.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Спосіб рангового прогнозування, що містить етапи, на яких:

- обчислюють матриці МІМО-каналу, відповідні рівневим передачам для кожного тону;

- обчислюють відношення "сигнал-шум" () для кожного тону на основі матриць МІМО-каналу;

- картують для кожного тону, щоб сформувати фактичні для кожної рівневої передачі;

- обчислюють величини адитивного білого гаусового шуму (AWGN), відповідні фактичним і позначені , , , ;

- вибирають найбільше з обчислених ; і

- прогнозують ранг каналу для наступного інтервалу передачі.

2. Спосіб за п. 1, що містить також етап, на якому відправляють індикатор якості на основі вибраного рангу.

3. Спосіб за п. 2, в якому індикатором якості є відношення "якість несучої-перешкоди" ().

4. Спосіб за п. 1, в якому число рівневих передач дорівнює чотирьом.

5. Спосіб за п. 1, в якому SNR обчислюється як:

де - це -тий тон, , , і відповідають передачам рівня {1, 2, 3, 4}.

6. Спосіб за п. 1, в якому використовується картування без обмеження пропускної здатності.

7. Спосіб за п. 1, в якому вибраний ранг обчислюється як: .

8. Спосіб за п. 7, в якому індикатор якості обчислюється як , де - це фактичне вибраного рангу.

9. Пристрій бездротового зв'язку для рангового прогнозування, щоб максимізувати загальну спектральну ефективність МІМО-системи, що містить:

- засіб обчислення матриць МІМО-каналу, відповідних рівневим передачам для кожного тону;

- засіб обчислення відношення "сигнал-шум" () для кожного тону на основі матриць МІМО-каналу;

- засіб картування для кожного тону, щоб сформувати фактичні для кожної рівневої передачі;

- засіб обчислення величин адитивного білого гаусового шуму (AWGN), відповідних фактичним і позначених , , , ;

- засіб вибору найбільшого з обчислених ; і

- засіб прогнозування рангу каналу для наступного інтервалу передачі.

10. Пристрій бездротового зв'язку за п. 9, який містить також засіб відправлення індикатора якості на основі вибраного рангу.

11. Пристрій бездротового зв'язку за п. 9, в якому число рівневих передач становить щонайменше дві.

12. Пристрій бездротового зв'язку за п. 10, в якому індикатором якості є відношення "якість несучої-перешкоди".

13. Процесор для рангового прогнозування, щоб максимізувати загальну спектральну ефективність МІМО-системи, при цьому процесор запрограмований для того, щоб виконувати спосіб, що містить етапи, на яких:

- обчислюють матриці МІМО-каналу, відповідні рівневим передачам для кожного тону;

- обчислюють відношення "сигнал-шум" () для кожного тону на основі матриць МІМО-каналу;

- картують для кожного тону, щоб сформувати фактичні для кожної рівневої передачі;

- обчислюють величини адитивного білого гаусового шуму (AWGN), відповідні фактичним і позначені , , , ;

- вибирають найбільше з обчислених ; і

- прогнозують ранг каналу для наступного інтервалу передачі.

14. Процесор за п. 13, в якому спосіб також містить етап, на якому відправляють індикатор якості на основі вибраного рангу.

15. Процесор за п. 13, в якому число рівневих передач становить щонайменше дві.

16. Процесор за п. 14, в якому індикатором якості є відношення "якість несучої-перешкоди".

17. Машиночитаний носій для зберігання програмних кодів, який при взаємодії з процесором бере участь у здійсненні способу, що містить етапи, на яких:

- обчислюють матриці МІМО-каналу, відповідні рівневим передачам для кожного тону;

- обчислюють відношення "сигнал-шум" () для кожного тону на основі матриць МІМО-каналу;

- картують для кожного тону, щоб сформувати фактичні SNR для кожної рівневої передачі;

- обчислюють величини адитивного білого гаусового шуму (AWGN), відповідні фактичним і позначені , , , ;

- вибирають найбільше з обчислених ; і

- прогнозують ранг каналу для наступного інтервалу передачі.

18. Машиночитаний носій за п. 17, в якому спосіб також містить етап, на якому відправляють індикатор якості на основі вибраного рангу.

19. Машиночитаний носій за п. 17, в якому число рівневих передач становить щонайменше дві.

20. Машиночитаний носій за п. 18, в якому індикатором якості є відношення "якість несучої-перешкоди".

Текст

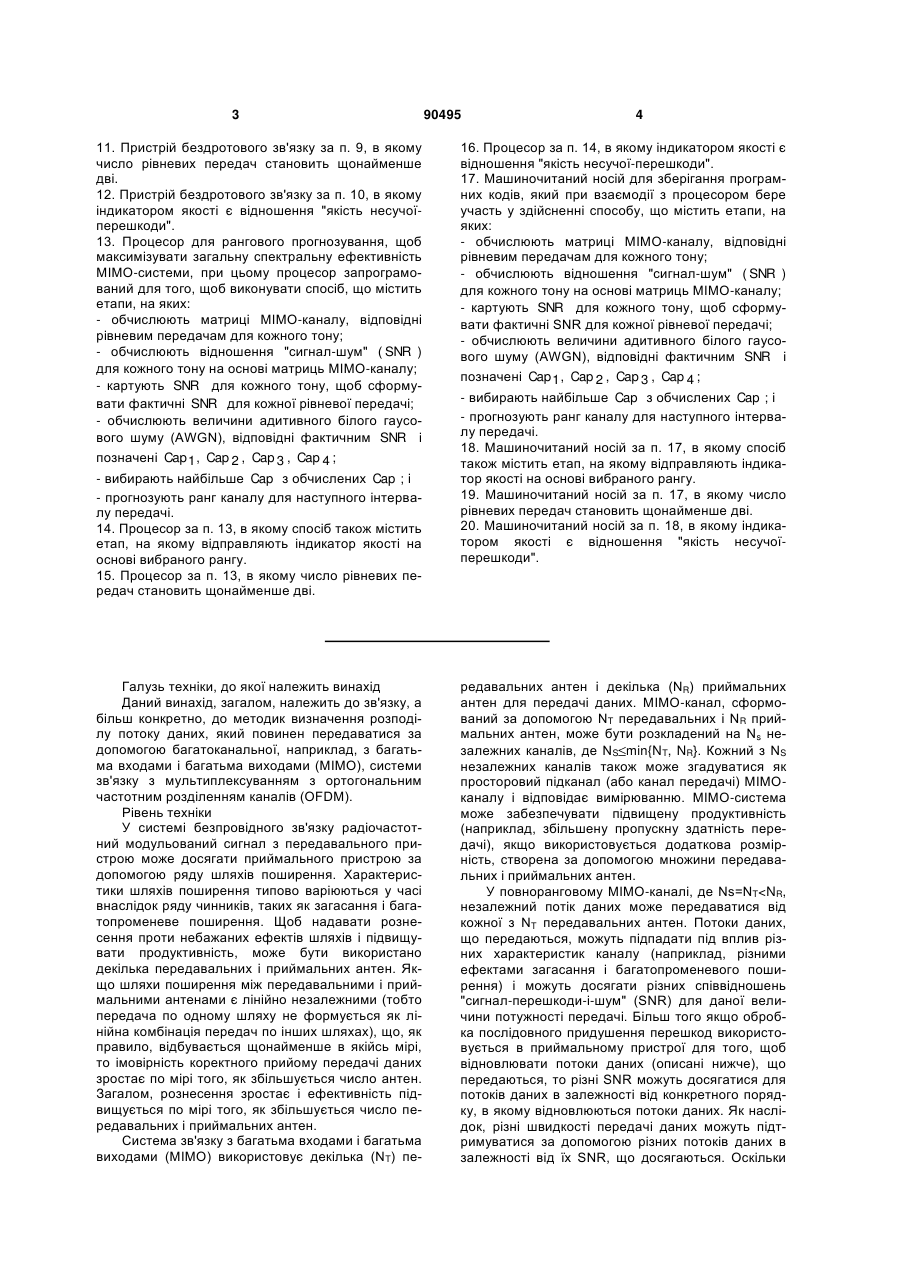

1. Спосіб рангового прогнозування, що містить етапи, на яких: 3 11. Пристрій бездротового зв'язку за п. 9, в якому число рівневих передач становить щонайменше дві. 12. Пристрій бездротового зв'язку за п. 10, в якому індикатором якості є відношення "якість несучоїперешкоди". 13. Процесор для рангового прогнозування, щоб максимізувати загальну спектральну ефективність МІМО-системи, при цьому процесор запрограмований для того, щоб виконувати спосіб, що містить етапи, на яких: - обчислюють матриці МІМО-каналу, відповідні рівневим передачам для кожного тону; - обчислюють відношення "сигнал-шум" ( SNR ) для кожного тону на основі матриць МІМО-каналу; - картують SNR для кожного тону, щоб сформувати фактичні SNR для кожної рівневої передачі; - обчислюють величини адитивного білого гаусового шуму (AWGN), відповідні фактичним SNR і позначені Cap 1 , Cap 2 , Cap 3 , Cap 4 ; - вибирають найбільше Cap з обчислених Cap ; і - прогнозують ранг каналу для наступного інтервалу передачі. 14. Процесор за п. 13, в якому спосіб також містить етап, на якому відправляють індикатор якості на основі вибраного рангу. 15. Процесор за п. 13, в якому число рівневих передач становить щонайменше дві. Галузь техніки, до якої належить винахід Даний винахід, загалом, належить до зв'язку, а більш конкретно, до методик визначення розподілу потоку даних, який повинен передаватися за допомогою багатоканальної, наприклад, з багатьма входами і багатьма виходами (МІМО), системи зв'язку з мультиплексуванням з ортогональним частотним розділенням каналів (OFDM). Рівень техніки У системі безпровідного зв'язку радіочастотний модульований сигнал з передавального пристрою може досягати приймального пристрою за допомогою ряду шляхів поширення. Характеристики шляхів поширення типово варіюються у часі внаслідок ряду чинників, таких як загасання і багатопроменеве поширення. Щоб надавати рознесення проти небажаних ефектів шляхів і підвищувати продуктивність, може бути використано декілька передавальних і приймальних антен. Якщо шляхи поширення між передавальними і приймальними антенами є лінійно незалежними (тобто передача по одному шляху не формується як лінійна комбінація передач по інших шляхах), що, як правило, відбувається щонайменше в якійсь мірі, то імовірність коректного прийому передачі даних зростає по мірі того, як збільшується число антен. Загалом, рознесення зростає і ефективність підвищується по мірі того, як збільшується число передавальних і приймальних антен. Система зв'язку з багатьма входами і багатьма виходами (МІМО) використовує декілька (NT) пе 90495 4 16. Процесор за п. 14, в якому індикатором якості є відношення "якість несучої-перешкоди". 17. Машиночитаний носій для зберігання програмних кодів, який при взаємодії з процесором бере участь у здійсненні способу, що містить етапи, на яких: - обчислюють матриці МІМО-каналу, відповідні рівневим передачам для кожного тону; - обчислюють відношення "сигнал-шум" ( SNR ) для кожного тону на основі матриць МІМО-каналу; - картують SNR для кожного тону, щоб сформувати фактичні SNR для кожної рівневої передачі; - обчислюють величини адитивного білого гаусового шуму (AWGN), відповідні фактичним SNR і позначені Cap 1 , Cap 2 , Cap 3 , Cap 4 ; - вибирають найбільше Cap з обчислених Cap ; і - прогнозують ранг каналу для наступного інтервалу передачі. 18. Машиночитаний носій за п. 17, в якому спосіб також містить етап, на якому відправляють індикатор якості на основі вибраного рангу. 19. Машиночитаний носій за п. 17, в якому число рівневих передач становить щонайменше дві. 20. Машиночитаний носій за п. 18, в якому індикатором якості є відношення "якість несучоїперешкоди". редавальних антен і декілька (NR) приймальних антен для передачі даних. МІМО-канал, сформований за допомогою NT передавальних і NR приймальних антен, може бути розкладений на Ns незалежних каналів, де NS min{NT, NR}. Кожний з NS незалежних каналів також може згадуватися як просторовий підканал (або канал передачі) МІМОканалу і відповідає вимірюванню. МІМО-система може забезпечувати підвищену продуктивність (наприклад, збільшену пропускну здатність передачі), якщо використовується додаткова розмірність, створена за допомогою множини передавальних і приймальних антен. У повноранговому МІМО-каналі, де Ns=NT

Дивитися

Додаткова інформація

Назва патенту англійською

Capacity based rank prediction for mimo design

Автори англійською

Sampath Hemanth, Kadous Tamer

Назва патенту російською

Ранговое прогнозирование основываясь на пропускной способности в мимо- схеме

Автори російською

Сампатх Хемантх, Кадоус Тамер

МПК / Мітки

МПК: H04L 27/26, H04L 1/02

Мітки: основі, рангове, здатності, прогнозування, пропускної, мімо-схемі
