Усунення плутанини в ідентифікаторі вузла
Номер патенту: 99316
Опубліковано: 10.08.2012
Автори: Агаше Параг Арун, Паланкі Раві, Тенні Натан Едвард, Хорн Гейвін Бернард, Флоре Оронцо, Кітазоє Масато, Пракаш Раджат, Гупта Раджарши
Формула / Реферат

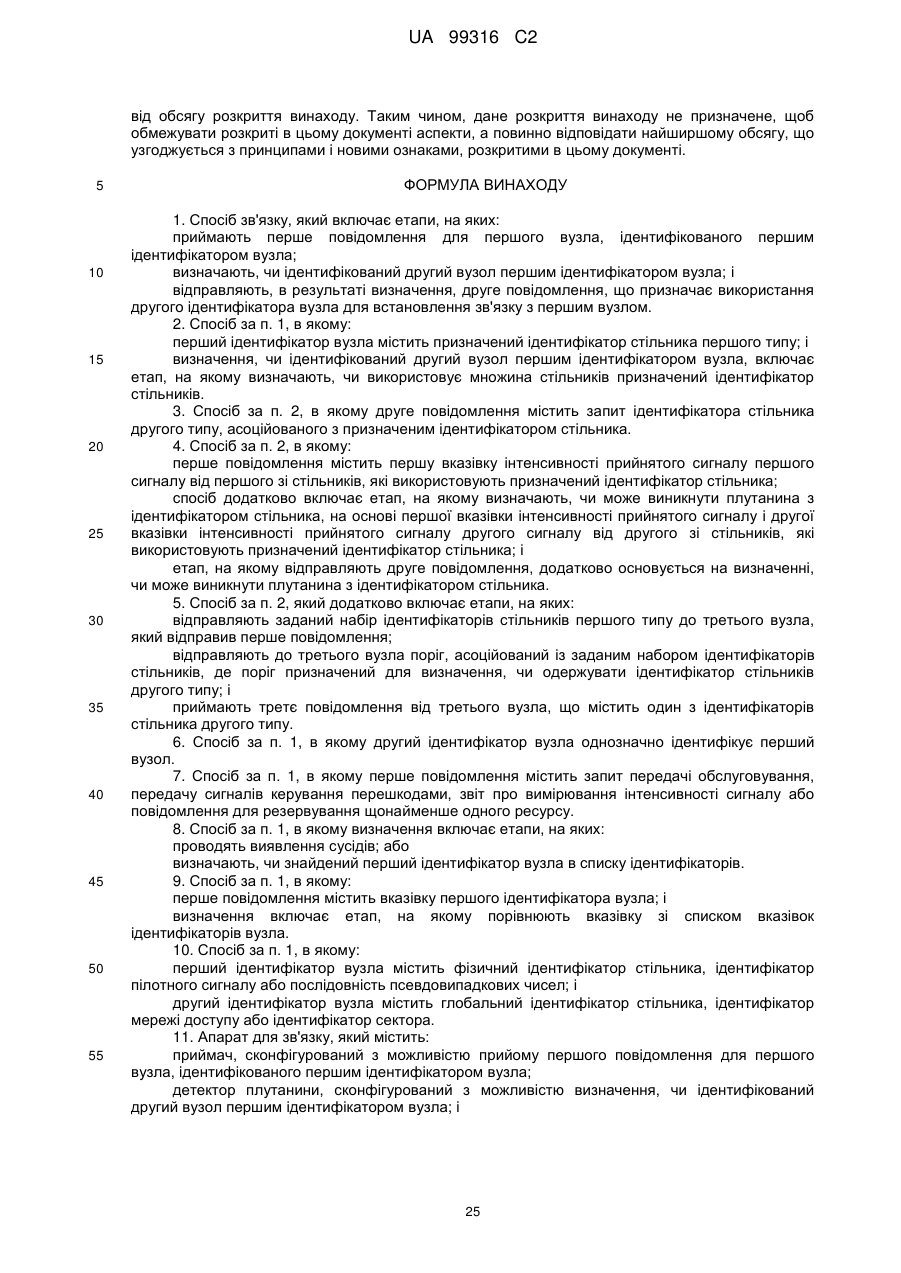

1. Спосіб зв'язку, який включає етапи, на яких:
приймають перше повідомлення для першого вузла, ідентифікованого першим ідентифікатором вузла;
визначають, чи ідентифікований другий вузол першим ідентифікатором вузла; і
відправляють, в результаті визначення, друге повідомлення, що призначає використання другого ідентифікатора вузла для встановлення зв'язку з першим вузлом.
2. Спосіб за п. 1, в якому:
перший ідентифікатор вузла містить призначений ідентифікатор стільника першого типу; і
визначення, чи ідентифікований другий вузол першим ідентифікатором вузла, включає етап, на якому визначають, чи використовує множина стільників призначений ідентифікатор стільників.
3. Спосіб за п. 2, в якому друге повідомлення містить запит ідентифікатора стільника другого типу, асоційованого з призначеним ідентифікатором стільника.
4. Спосіб за п. 2, в якому:
перше повідомлення містить першу вказівку інтенсивності прийнятого сигналу першого сигналу від першого зі стільників, які використовують призначений ідентифікатор стільника;
спосіб додатково включає етап, на якому визначають, чи може виникнути плутанина з ідентифікатором стільника, на основі першої вказівки інтенсивності прийнятого сигналу і другої вказівки інтенсивності прийнятого сигналу другого сигналу від другого зі стільників, які використовують призначений ідентифікатор стільника; і
етап, на якому відправляють друге повідомлення, додатково основується на визначенні, чи може виникнути плутанина з ідентифікатором стільника.
5. Спосіб за п. 2, який додатково включає етапи, на яких:
відправляють заданий набір ідентифікаторів стільників першого типу до третього вузла, який відправив перше повідомлення;
відправляють до третього вузла поріг, асоційований із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатор стільників другого типу; і
приймають третє повідомлення від третього вузла, що містить один з ідентифікаторів стільника другого типу.
6. Спосіб за п. 1, в якому другий ідентифікатор вузла однозначно ідентифікує перший вузол.
7. Спосіб за п. 1, в якому перше повідомлення містить запит передачі обслуговування, передачу сигналів керування перешкодами, звіт про вимірювання інтенсивності сигналу або повідомлення для резервування щонайменше одного ресурсу.
8. Спосіб за п. 1, в якому визначення включає етапи, на яких:
проводять виявлення сусідів; або
визначають, чи знайдений перший ідентифікатор вузла в списку ідентифікаторів.
9. Спосіб за п. 1, в якому:
перше повідомлення містить вказівку першого ідентифікатора вузла; і
визначення включає етап, на якому порівнюють вказівку зі списком вказівок ідентифікаторів вузла.
10. Спосіб за п. 1, в якому:
перший ідентифікатор вузла містить фізичний ідентифікатор стільника, ідентифікатор пілотного сигналу або послідовність псевдовипадкових чисел; і
другий ідентифікатор вузла містить глобальний ідентифікатор стільника, ідентифікатор мережі доступу або ідентифікатор сектора.
11. Апарат для зв'язку, який містить:
приймач, сконфігурований з можливістю прийому першого повідомлення для першого вузла, ідентифікованого першим ідентифікатором вузла;
детектор плутанини, сконфігурований з можливістю визначення, чи ідентифікований другий вузол першим ідентифікатором вузла; і
контролер ідентифікатора, сконфігурований з можливістю відправлення, в результаті визначення, другого повідомлення, що призначає використання другого ідентифікатора вузла для встановлення зв'язку з першим вузлом.

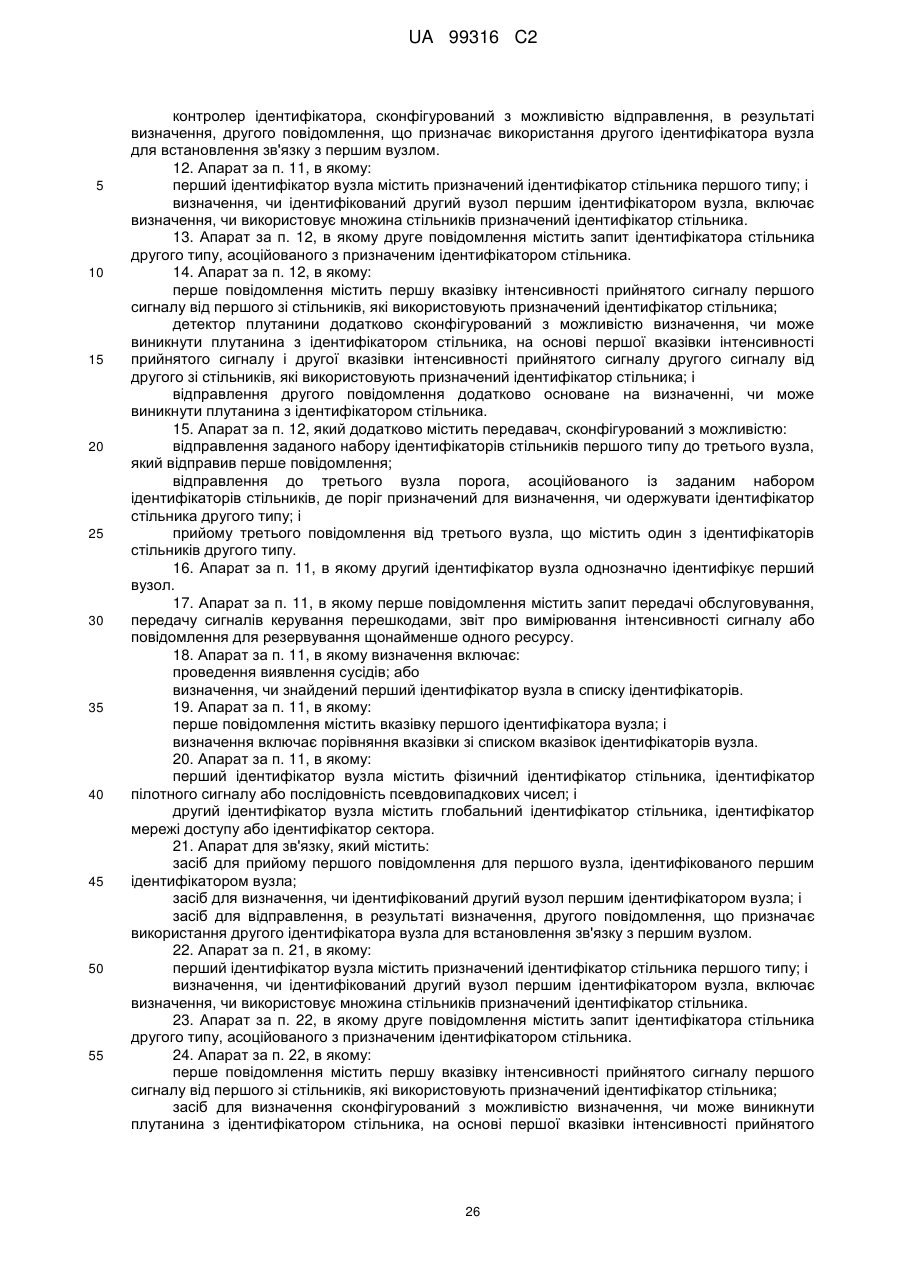

12. Апарат за п. 11, в якому:
перший ідентифікатор вузла містить призначений ідентифікатор стільника першого типу; і
визначення, чи ідентифікований другий вузол першим ідентифікатором вузла, включає визначення, чи використовує множина стільників призначений ідентифікатор стільника.
13. Апарат за п. 12, в якому друге повідомлення містить запит ідентифікатора стільника другого типу, асоційованого з призначеним ідентифікатором стільника.
14. Апарат за п. 12, в якому:
перше повідомлення містить першу вказівку інтенсивності прийнятого сигналу першого сигналу від першого зі стільників, які використовують призначений ідентифікатор стільника;
детектор плутанини додатково сконфігурований з можливістю визначення, чи може виникнути плутанина з ідентифікатором стільника, на основі першої вказівки інтенсивності прийнятого сигналу і другої вказівки інтенсивності прийнятого сигналу другого сигналу від другого зі стільників, які використовують призначений ідентифікатор стільника; і
відправлення другого повідомлення додатково основане на визначенні, чи може виникнути плутанина з ідентифікатором стільника.
15. Апарат за п. 12, який додатково містить передавач, сконфігурований з можливістю:
відправлення заданого набору ідентифікаторів стільників першого типу до третього вузла, який відправив перше повідомлення;
відправлення до третього вузла порога, асоційованого із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатор стільника другого типу; і
прийому третього повідомлення від третього вузла, що містить один з ідентифікаторів стільників другого типу.
16. Апарат за п. 11, в якому другий ідентифікатор вузла однозначно ідентифікує перший вузол.
17. Апарат за п. 11, в якому перше повідомлення містить запит передачі обслуговування, передачу сигналів керування перешкодами, звіт про вимірювання інтенсивності сигналу або повідомлення для резервування щонайменше одного ресурсу.
18. Апарат за п. 11, в якому визначення включає:
проведення виявлення сусідів; або
визначення, чи знайдений перший ідентифікатор вузла в списку ідентифікаторів.
19. Апарат за п. 11, в якому:
перше повідомлення містить вказівку першого ідентифікатора вузла; і
визначення включає порівняння вказівки зі списком вказівок ідентифікаторів вузла.
20. Апарат за п. 11, в якому:
перший ідентифікатор вузла містить фізичний ідентифікатор стільника, ідентифікатор пілотного сигналу або послідовність псевдовипадкових чисел; і
другий ідентифікатор вузла містить глобальний ідентифікатор стільника, ідентифікатор мережі доступу або ідентифікатор сектора.
21. Апарат для зв'язку, який містить:
засіб для прийому першого повідомлення для першого вузла, ідентифікованого першим ідентифікатором вузла;
засіб для визначення, чи ідентифікований другий вузол першим ідентифікатором вузла; і
засіб для відправлення, в результаті визначення, другого повідомлення, що призначає використання другого ідентифікатора вузла для встановлення зв'язку з першим вузлом.
22. Апарат за п. 21, в якому:
перший ідентифікатор вузла містить призначений ідентифікатор стільника першого типу; і
визначення, чи ідентифікований другий вузол першим ідентифікатором вузла, включає визначення, чи використовує множина стільників призначений ідентифікатор стільника.
23. Апарат за п. 22, в якому друге повідомлення містить запит ідентифікатора стільника другого типу, асоційованого з призначеним ідентифікатором стільника.
24. Апарат за п. 22, в якому:
перше повідомлення містить першу вказівку інтенсивності прийнятого сигналу першого сигналу від першого зі стільників, які використовують призначений ідентифікатор стільника;
засіб для визначення сконфігурований з можливістю визначення, чи може виникнути плутанина з ідентифікатором стільника, на основі першої вказівки інтенсивності прийнятого сигналу і другої вказівки інтенсивності прийнятого сигналу другого сигналу від другого зі стільників, які використовують призначений ідентифікатор стільника; і
відправлення другого повідомлення додатково основане на визначенні, чи може виникнути плутанина з ідентифікатором стільника.

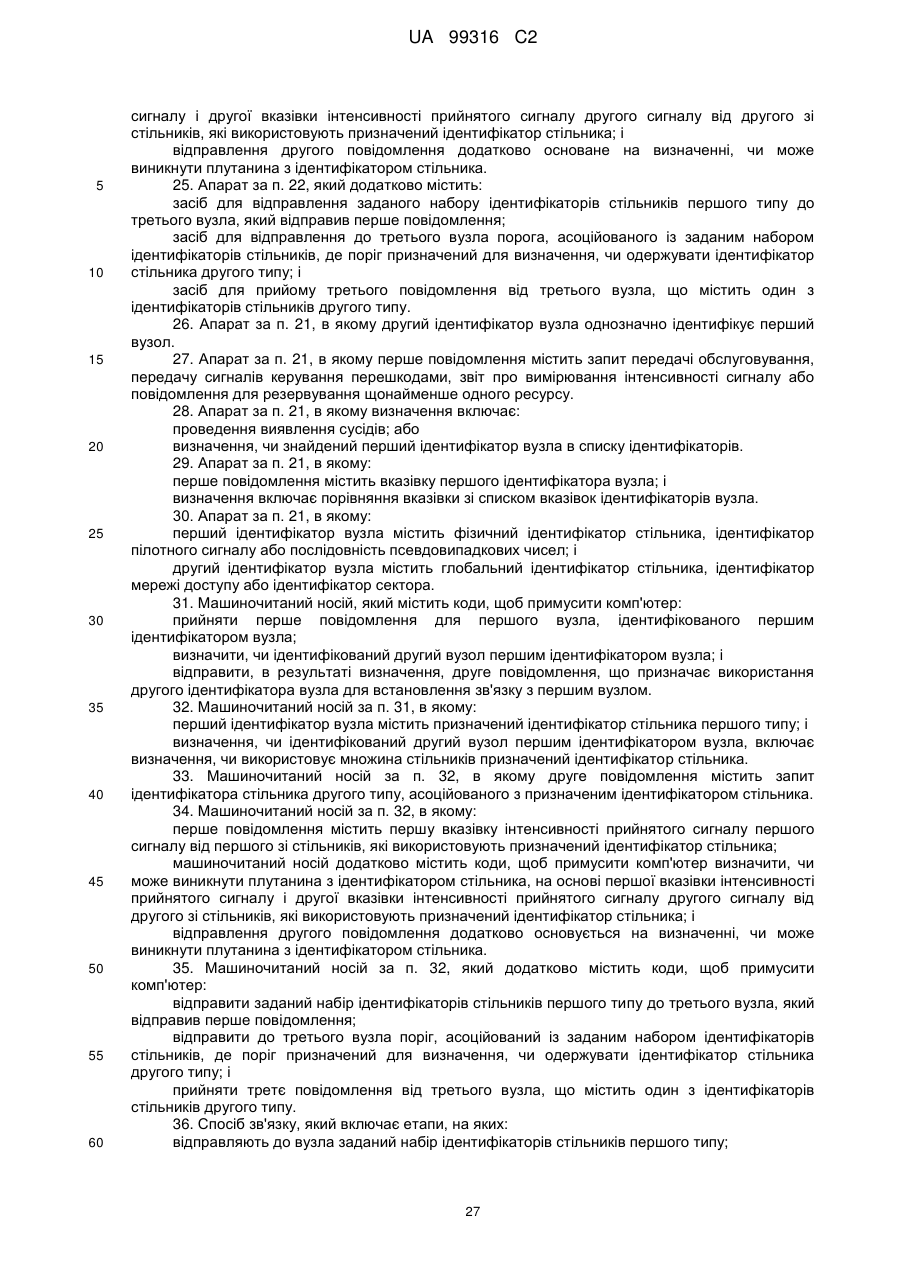

25. Апарат за п. 22, який додатково містить:
засіб для відправлення заданого набору ідентифікаторів стільників першого типу до третього вузла, який відправив перше повідомлення;
засіб для відправлення до третього вузла порога, асоційованого із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатор стільника другого типу; і
засіб для прийому третього повідомлення від третього вузла, що містить один з ідентифікаторів стільників другого типу.
26. Апарат за п. 21, в якому другий ідентифікатор вузла однозначно ідентифікує перший вузол.
27. Апарат за п. 21, в якому перше повідомлення містить запит передачі обслуговування, передачу сигналів керування перешкодами, звіт про вимірювання інтенсивності сигналу або повідомлення для резервування щонайменше одного ресурсу.
28. Апарат за п. 21, в якому визначення включає:
проведення виявлення сусідів; або
визначення, чи знайдений перший ідентифікатор вузла в списку ідентифікаторів.
29. Апарат за п. 21, в якому:
перше повідомлення містить вказівку першого ідентифікатора вузла; і
визначення включає порівняння вказівки зі списком вказівок ідентифікаторів вузла.
30. Апарат за п. 21, в якому:
перший ідентифікатор вузла містить фізичний ідентифікатор стільника, ідентифікатор пілотного сигналу або послідовність псевдовипадкових чисел; і
другий ідентифікатор вузла містить глобальний ідентифікатор стільника, ідентифікатор мережі доступу або ідентифікатор сектора.
31. Машиночитаний носій, який містить коди, щоб примусити комп'ютер:
прийняти перше повідомлення для першого вузла, ідентифікованого першим ідентифікатором вузла;
визначити, чи ідентифікований другий вузол першим ідентифікатором вузла; і
відправити, в результаті визначення, друге повідомлення, що призначає використання другого ідентифікатора вузла для встановлення зв'язку з першим вузлом.
32. Машиночитаний носій за п. 31, в якому:
перший ідентифікатор вузла містить призначений ідентифікатор стільника першого типу; і
визначення, чи ідентифікований другий вузол першим ідентифікатором вузла, включає визначення, чи використовує множина стільників призначений ідентифікатор стільника.
33. Машиночитаний носій за п. 32, в якому друге повідомлення містить запит ідентифікатора стільника другого типу, асоційованого з призначеним ідентифікатором стільника.
34. Машиночитаний носій за п. 32, в якому:
перше повідомлення містить першу вказівку інтенсивності прийнятого сигналу першого сигналу від першого зі стільників, які використовують призначений ідентифікатор стільника;
машиночитаний носій додатково містить коди, щоб примусити комп'ютер визначити, чи може виникнути плутанина з ідентифікатором стільника, на основі першої вказівки інтенсивності прийнятого сигналу і другої вказівки інтенсивності прийнятого сигналу другого сигналу від другого зі стільників, які використовують призначений ідентифікатор стільника; і
відправлення другого повідомлення додатково основується на визначенні, чи може виникнути плутанина з ідентифікатором стільника.
35. Машиночитаний носій за п. 32, який додатково містить коди, щоб примусити комп'ютер:
відправити заданий набір ідентифікаторів стільників першого типу до третього вузла, який відправив перше повідомлення;
відправити до третього вузла поріг, асоційований із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатор стільника другого типу; і
прийняти третє повідомлення від третього вузла, що містить один з ідентифікаторів стільників другого типу.

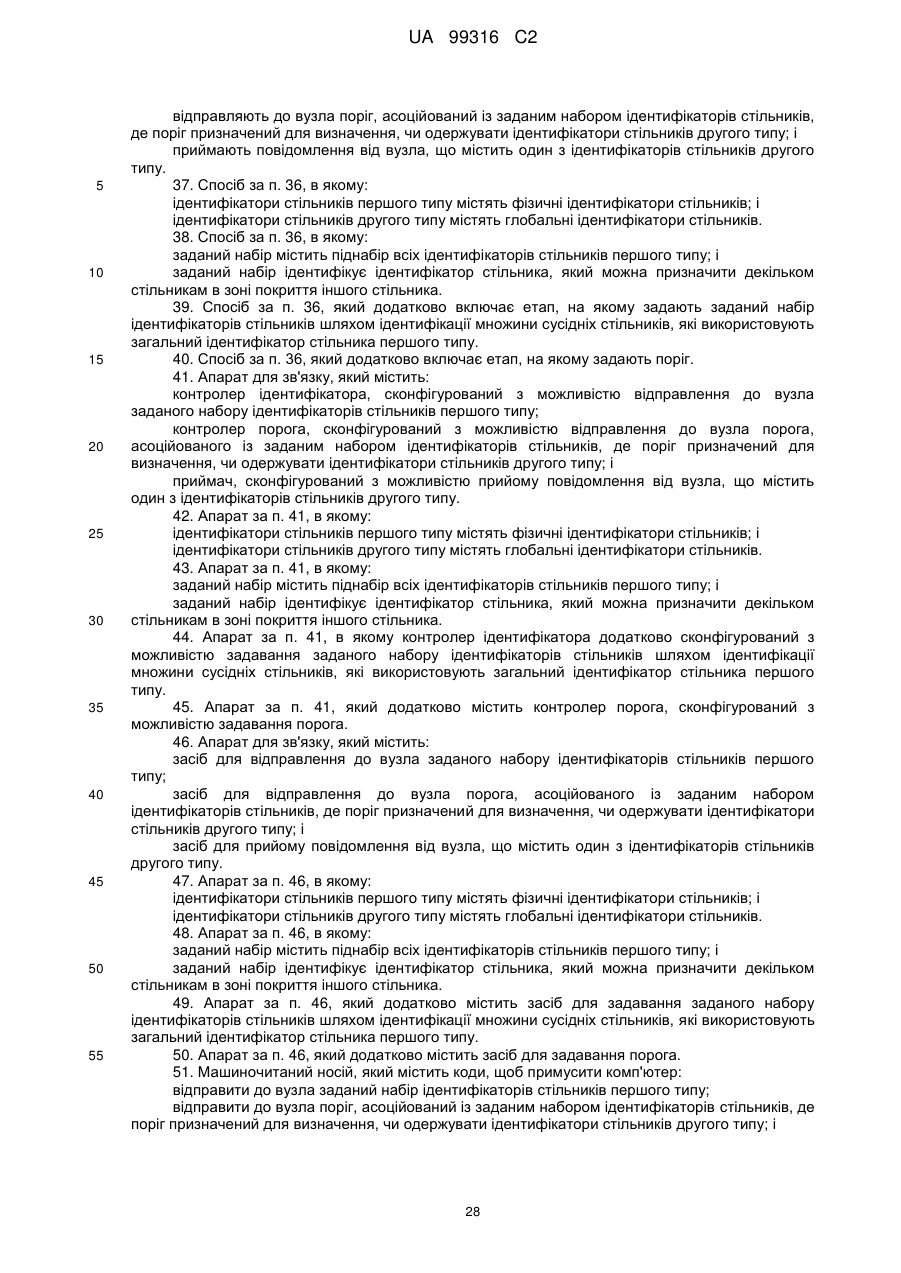

36. Спосіб зв'язку, який включає етапи, на яких:
відправляють до вузла заданий набір ідентифікаторів стільників першого типу;
відправляють до вузла поріг, асоційований із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатори стільників другого типу; і
приймають повідомлення від вузла, що містить один з ідентифікаторів стільників другого типу.
37. Спосіб за п. 36, в якому:
ідентифікатори стільників першого типу містять фізичні ідентифікатори стільників; і
ідентифікатори стільників другого типу містять глобальні ідентифікатори стільників.
38. Спосіб за п. 36, в якому:
заданий набір містить піднабір всіх ідентифікаторів стільників першого типу; і
заданий набір ідентифікує ідентифікатор стільника, який можна призначити декільком стільникам в зоні покриття іншого стільника.
39. Спосіб за п. 36, який додатково включає етап, на якому задають заданий набір ідентифікаторів стільників шляхом ідентифікації множини сусідніх стільників, які використовують загальний ідентифікатор стільника першого типу.
40. Спосіб за п. 36, який додатково включає етап, на якому задають поріг.
41. Апарат для зв'язку, який містить:
контролер ідентифікатора, сконфігурований з можливістю відправлення до вузла заданого набору ідентифікаторів стільників першого типу;
контролер порога, сконфігурований з можливістю відправлення до вузла порога, асоційованого із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатори стільників другого типу; і
приймач, сконфігурований з можливістю прийому повідомлення від вузла, що містить один з ідентифікаторів стільників другого типу.
42. Апарат за п. 41, в якому:
ідентифікатори стільників першого типу містять фізичні ідентифікатори стільників; і
ідентифікатори стільників другого типу містять глобальні ідентифікатори стільників.
43. Апарат за п. 41, в якому:
заданий набір містить піднабір всіх ідентифікаторів стільників першого типу; і
заданий набір ідентифікує ідентифікатор стільника, який можна призначити декільком стільникам в зоні покриття іншого стільника.
44. Апарат за п. 41, в якому контролер ідентифікатора додатково сконфігурований з можливістю задавання заданого набору ідентифікаторів стільників шляхом ідентифікації множини сусідніх стільників, які використовують загальний ідентифікатор стільника першого типу.
45. Апарат за п. 41, який додатково містить контролер порога, сконфігурований з можливістю задавання порога.
46. Апарат для зв'язку, який містить:
засіб для відправлення до вузла заданого набору ідентифікаторів стільників першого типу;
засіб для відправлення до вузла порога, асоційованого із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатори стільників другого типу; і
засіб для прийому повідомлення від вузла, що містить один з ідентифікаторів стільників другого типу.
47. Апарат за п. 46, в якому:
ідентифікатори стільників першого типу містять фізичні ідентифікатори стільників; і
ідентифікатори стільників другого типу містять глобальні ідентифікатори стільників.
48. Апарат за п. 46, в якому:
заданий набір містить піднабір всіх ідентифікаторів стільників першого типу; і
заданий набір ідентифікує ідентифікатор стільника, який можна призначити декільком стільникам в зоні покриття іншого стільника.
49. Апарат за п. 46, який додатково містить засіб для задавання заданого набору ідентифікаторів стільників шляхом ідентифікації множини сусідніх стільників, які використовують загальний ідентифікатор стільника першого типу.
50. Апарат за п. 46, який додатково містить засіб для задавання порога.
51. Машиночитаний носій, який містить коди, щоб примусити комп'ютер:
відправити до вузла заданий набір ідентифікаторів стільників першого типу;
відправити до вузла поріг, асоційований із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатори стільників другого типу; і
прийняти повідомлення від вузла, що містить один з ідентифікаторів стільників другого типу.

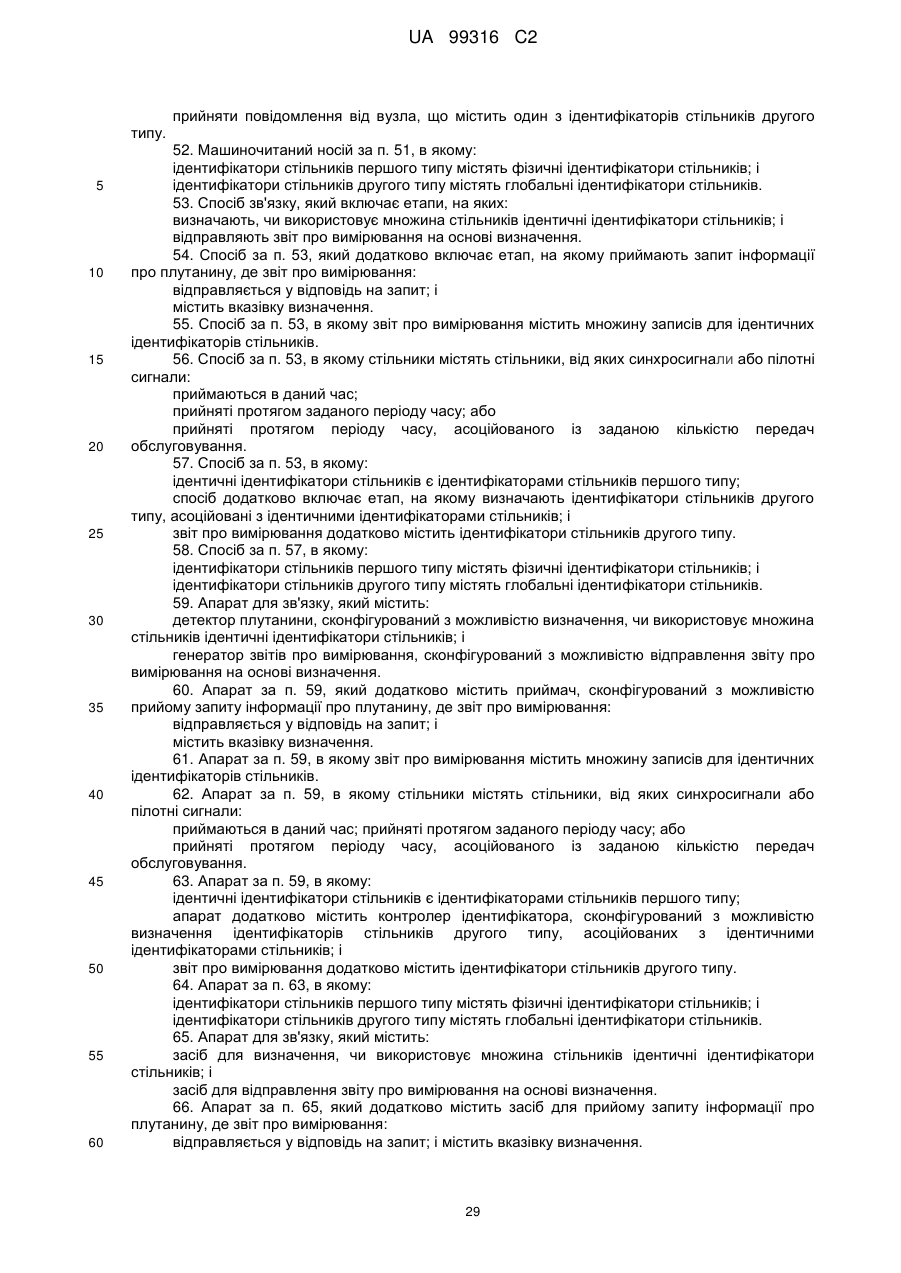

52. Машиночитаний носій за п. 51, в якому:
ідентифікатори стільників першого типу містять фізичні ідентифікатори стільників; і
ідентифікатори стільників другого типу містять глобальні ідентифікатори стільників.
53. Спосіб зв'язку, який включає етапи, на яких:
визначають, чи використовує множина стільників ідентичні ідентифікатори стільників; і
відправляють звіт про вимірювання на основі визначення.
54. Спосіб за п. 53, який додатково включає етап, на якому приймають запит інформації про плутанину, де звіт про вимірювання:
відправляється у відповідь на запит; і
містить вказівку визначення.
55. Спосіб за п. 53, в якому звіт про вимірювання містить множину записів для ідентичних ідентифікаторів стільників.
56. Спосіб за п. 53, в якому стільники містять стільники, від яких синхросигнали або пілотні сигнали:
приймаються в даний час;
прийняті протягом заданого періоду часу; або
прийняті протягом періоду часу, асоційованого із заданою кількістю передач обслуговування.
57. Спосіб за п. 53, в якому:
ідентичні ідентифікатори стільників є ідентифікаторами стільників першого типу;
спосіб додатково включає етап, на якому визначають ідентифікатори стільників другого типу, асоційовані з ідентичними ідентифікаторами стільників; і
звіт про вимірювання додатково містить ідентифікатори стільників другого типу.
58. Спосіб за п. 57, в якому:
ідентифікатори стільників першого типу містять фізичні ідентифікатори стільників; і
ідентифікатори стільників другого типу містять глобальні ідентифікатори стільників.
59. Апарат для зв'язку, який містить:
детектор плутанини, сконфігурований з можливістю визначення, чи використовує множина стільників ідентичні ідентифікатори стільників; і
генератор звітів про вимірювання, сконфігурований з можливістю відправлення звіту про вимірювання на основі визначення.
60. Апарат за п. 59, який додатково містить приймач, сконфігурований з можливістю прийому запиту інформації про плутанину, де звіт про вимірювання:
відправляється у відповідь на запит; і
містить вказівку визначення.
61. Апарат за п. 59, в якому звіт про вимірювання містить множину записів для ідентичних ідентифікаторів стільників.
62. Апарат за п. 59, в якому стільники містять стільники, від яких синхросигнали або пілотні сигнали:
приймаються в даний час; прийняті протягом заданого періоду часу; або
прийняті протягом періоду часу, асоційованого із заданою кількістю передач обслуговування.
63. Апарат за п. 59, в якому:
ідентичні ідентифікатори стільників є ідентифікаторами стільників першого типу;
апарат додатково містить контролер ідентифікатора, сконфігурований з можливістю визначення ідентифікаторів стільників другого типу, асоційованих з ідентичними ідентифікаторами стільників; і
звіт про вимірювання додатково містить ідентифікатори стільників другого типу.
64. Апарат за п. 63, в якому:
ідентифікатори стільників першого типу містять фізичні ідентифікатори стільників; і
ідентифікатори стільників другого типу містять глобальні ідентифікатори стільників.
65. Апарат для зв'язку, який містить:
засіб для визначення, чи використовує множина стільників ідентичні ідентифікатори стільників; і
засіб для відправлення звіту про вимірювання на основі визначення.
66. Апарат за п. 65, який додатково містить засіб для прийому запиту інформації про плутанину, де звіт про вимірювання:
відправляється у відповідь на запит; і містить вказівку визначення.
67. Апарат за п. 65, в якому звіт про вимірювання містить множину записів для ідентичних ідентифікаторів стільників.
68. Апарат за п. 65, в якому стільники містять стільники, від яких синхросигнали або пілотні сигнали:
приймаються в даний час;
прийняті протягом заданого періоду часу; або
прийняті протягом періоду часу, асоційованого із заданою кількістю передач обслуговування.

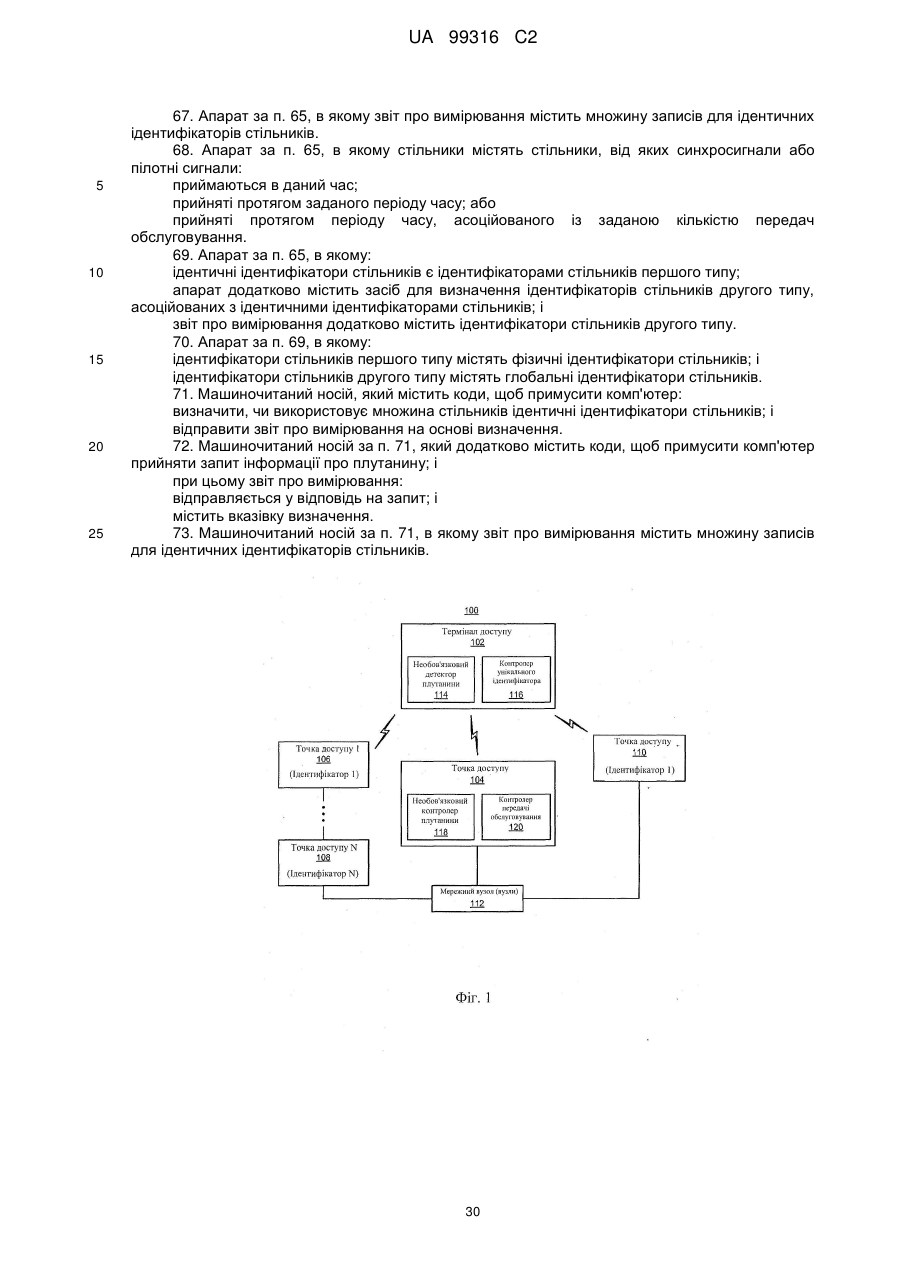

69. Апарат за п. 65, в якому:
ідентичні ідентифікатори стільників є ідентифікаторами стільників першого типу;
апарат додатково містить засіб для визначення ідентифікаторів стільників другого типу, асоційованих з ідентичними ідентифікаторами стільників; і
звіт про вимірювання додатково містить ідентифікатори стільників другого типу.
70. Апарат за п. 69, в якому:
ідентифікатори стільників першого типу містять фізичні ідентифікатори стільників; і
ідентифікатори стільників другого типу містять глобальні ідентифікатори стільників.
71. Машиночитаний носій, який містить коди, щоб примусити комп'ютер:
визначити, чи використовує множина стільників ідентичні ідентифікатори стільників; і
відправити звіт про вимірювання на основі визначення.
72. Машиночитаний носій за п. 71, який додатково містить коди, щоб примусити комп'ютер прийняти запит інформації про плутанину; і
при цьому звіт про вимірювання:
відправляється у відповідь на запит; і
містить вказівку визначення.
73. Машиночитаний носій за п. 71, в якому звіт про вимірювання містить множину записів для ідентичних ідентифікаторів стільників.
Текст
Реферат: Плутанина, яка є результатом призначення однакового ідентифікатора вузла декільком вузлам, усувається за допомогою використання методик детектування плутанини і використання унікальних ідентифікаторів для вузлів. У деяких аспектах точка доступу і/або термінал доступу можуть виконувати операції, що стосуються детектування плутанини і/або призначення унікального ідентифікатора для усунення плутанини. UA 99316 C2 (12) UA 99316 C2 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 Дана заявка вимагає перевагу і пріоритет по Попередній патентній заявці США № 60/988646, що належить одному заявнику, поданій 16 листопада 2007 р. з наданим номером 072326P1 адвокатської виписки; Попередній патентній заявці № 61/059654, поданій 6 червня 2008 р. з наданим номером 081769P1 адвокатської виписки; Попередній патентній заявці № 61/074114, поданій 19 червня 2008 р. з наданим номером 081869P1 адвокатської виписки; Попередній патентній заявці № 61/074935, поданій 23 червня 2008 р. з наданим номером 081893P1 адвокатської виписки; розкриття кожної з яких цим включене в даний документ шляхом посилання. Перехресне посилання на споріднену заявку Дана заявка стосується одночасно поданої Патентної заявки США № 12/269676, що належить одному заявнику, озаглавленої "USING IDENTIFIERS TO ESTABLISH COMMUNICATION", поданої 12 листопада 2008 р. з наданим номером 081769 адвокатської виписки, розкриття якої цим включене в даний документ шляхом посилання. Дана заявка стосується, загалом, зв'язку і, більш конкретно, але не виключно, усунення плутанини, асоційованої з вузлами зв'язку. Системи бездротового зв’язку широко розгортаються, щоб надати різні типи зв'язку (наприклад, мова, дані, мультимедійні послуги і т. д.) декільком користувачам. Оскільки потреба у високошвидкісних і мультимедійних послугах передачі даних швидко зростає, є проблема в реалізації ефективних і стійких систем зв'язку з поліпшеною продуктивністю. Щоб доповнити традиційні базові станції мережі мобільної телефонії (наприклад, макростільники), можуть бути розгорнуті базові станції з малим покриттям (наприклад, змонтовані в будинках користувачів), щоб надати більш стійке домашнє бездротове покриття для мобільних модулів. Такі базові станції з малим покриттям відомі загалом як базові станції точок доступу, домашні Node B або фемтостільники. Як правило, такі базові станції з малим покриттям підключаються до Інтернету і мережі оператора мобільного зв'язку за допомогою DSL-маршрутизатора або кабельного модема. На практиці може існувати відносно велика кількість базових станцій (наприклад, фемтостільників), розгорнутих в даній зоні (наприклад, в рамках зони покриття даного макростільника). У такому випадку є необхідність в ефективних методиках для ідентифікації цих базових станцій, щоб інші вузли в мережі могли здійснювати зв'язок з цими базовими станціями. Нижче представлена суть вибіркових аспектів розкриття винаходу. Потрібно розуміти, що будь-яке посилання на термін "аспекти" в цьому документі може стосуватися одного або більше аспектів розкриття винаходу. Розкриття винаходу в деякому аспекті стосується усунення плутанини, асоційованої з ідентифікаторами вузла. Наприклад, в мережі може бути визначена обмежена кількість ідентифікаторів вузла так, що однаковий ідентифікатор може призначатися більше ніж одному вузлу в мережі (наприклад, точці доступу). Відповідно, коли обслуговування термінала доступу передається від вузла-джерела до цільового вузла, може виникнути плутанина відносно ідентичності цільового вузла. У цьому документі описуються різні методики для усунення такої плутанини. У деяких аспектах термінал доступу, обслуговування якого потрібно передати до цільового вузла, може усунути плутанину, що стосується цільового вузла, шляхом одержання унікального ідентифікатора, асоційованого з цільовим вузлом. У деяких реалізаціях термінал доступу відправляє цей унікальний ідентифікатор вузлу-джерелу, який ініціює операції по передачі обслуговування. У інших реалізаціях термінал доступу використовує унікальний ідентифікатор, щоб ініціювати операції по передачі обслуговування. Термінал доступу може бути сконфігурований з можливістю детектування плутанини. У деяких випадках термінал доступу самостійно детектує плутанину. Наприклад, термінал доступу може відстежувати ідентифікатори, асоційовані з прийнятими сигналами, і генерувати звіти про вимірювання, які вказують, що декілька вузлів використовують однаковий ідентифікатор. Як інший приклад, поріг сигналу може призначатися набору ідентифікаторів, які ідентифіковані як можливо схильні до плутанини. Цей поріг може потім використовуватися для запуску одержання унікального ідентифікатора знов або запуску операції визначення плутанини на вузлі-джерелі. У деяких випадках термінал доступу детектує плутанину у відповідь на запит. Наприклад, вузол-джерело може періодично відправляти повідомлення терміналу доступу, яке запитує, щоб термінал доступу відправив інформацію, що стосується плутанини, за допомогою звіту про вимірювання. 1 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 Точка доступу може бути сконфігурована з можливістю детектування плутанини. Наприклад, точка доступу може детектувати плутанину на основі виявлення сусідів, цільового вузла, ідентифікованого в запиті передачі обслуговування або прийнятій конфігураційній інформації. При детектування плутанини точка доступу може відправити повідомлення терміналу доступу, яке запитує, щоб термінал доступу одержав унікальний ідентифікатор для усунення плутанини. У деяких випадках це повідомлення може надавати інструкцію терміналу доступу використовувати унікальний ідентифікатор, щоб ініціювати операції по передачі обслуговування. Усунення плутанини також може застосовуватися, коли термінал доступу напряму здійснює доступ до цільового вузла. Наприклад, при події, коли термінал доступу встановлює зв'язок з цільовим вузлом перед тим, як ресурси для термінала доступу одержуються цільовим вузлом, термінал доступу може відправити цільовому вузлу унікальний ідентифікатор для вузладжерела. Таким чином, цільовий вузол може одержати придатні ресурси від вузла-джерела, навіть коли ідентифікатор вузла, використовуваний вузлом-джерелом, потенційно є таким, що приводить до плутанини. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Ці і інші вибіркові аспекти розкриття винаходу будуть описуватися в докладному описі винаходу і прикладеній формулі винаходу, яка представлена нижче, і на прикладених кресленнях, на яких: Фіг. 1 - спрощена блок-схема деяких вибіркових аспектів системи зв'язку, сконфігурованої з можливістю усунення плутанини; Фіг. 2 - спрощена схема, яка ілюструє зони покриття для бездротового зв’язку; Фіг. 3 - структурна схема деяких вибіркових аспектів операцій, які можуть виконуватися, щоб призначати використання другого типу ідентифікатора; Фіг. 4 - спрощена блок-схема деяких вибіркових аспектів компонентів, які можуть застосовуватися у вузлах зв'язку; Фіг. 5 - блок-схема алгоритму деяких вибіркових аспектів операцій, які можуть виконуватися для визначення, чи використовувати другий тип ідентифікатора для здійснення зв'язку з вузлом; Фіг. 6 - блок-схема алгоритму деяких вибіркових аспектів операцій, які можуть виконуватися для визначення, чи використовувати другий тип ідентифікатора для здійснення зв'язку з вузлом на основі списку ідентифікаторів; Фіг. 7 - блок-схема алгоритму деяких вибіркових аспектів операцій, які можуть виконуватися для усунення плутанини для вузла-джерела; Фіг. 8 - блок-схема алгоритму деяких вибіркових аспектів операцій, які можуть виконуватися для визначення, чи запитувати одержання другого типу ідентифікатора; Фіг. 9А і 9В - блок-схема алгоритму деяких вибіркових аспектів операцій, які можуть виконуватися, щоб запустити термінал доступу на одержання другого типу ідентифікатора; Фіг. 10А і 10В - блок-схема алгоритму деяких вибіркових аспектів операцій, які можуть виконуватися, щоб запустити термінал доступу на одержання другого типу ідентифікатора; Фіг. 11 - блок-схема алгоритму деяких вибіркових аспектів операцій, які можуть виконуватися в поєднанні з терміналом доступу, детектуючим плутанину; Фіг. 12 - блок-схема алгоритму деяких вибіркових аспектів операцій, які можуть виконуватися в поєднанні з терміналом доступу, детектуючим плутанину; Фіг. 13 - блок-схема алгоритму деяких вибіркових аспектів операцій, які можуть виконуватися в поєднанні з терміналом доступу, який надає звіт про плутанину по запиту; Фіг. 14 - спрощена схема системи бездротового зв’язку; Фіг. 15 - спрощена схема системи бездротового зв’язку, яка включає в себе фемтовузли; Фіг. 16 - спрощена блок-схема деяких вибіркових аспектів компонентів зв'язку; і Фіг. 17-21 - спрощені блок-схеми деяких вибіркових аспектів пристроїв, сконфігурованих з можливістю усунення плутанини, що розглядається в цьому документі. Відповідно до поширеної практики різні ознаки, проілюстровані на кресленнях, можуть бути накреслені не в масштабі. Відповідно, розміри різних ознак можуть довільно збільшуватися або зменшуватися для ясності. Додатково, деякі з креслень можуть бути спрощені для ясності. Таким чином, креслення можуть не відображати всі компоненти даного апарату (наприклад, пристрою) або способу. Зрештою, схожі номери посилань можуть використовуватися для позначення схожих ознак по всій специфікації і фігурах. Нижче описуються різні аспекти розкриття винаходу. Повинно бути очевидно, що ідеї цього документа можуть бути втілені в широкій різноманітності форм і що будь-яка представлена структура, функція або вони обидві, що розкриваються в цьому документі, є усього лише зразковою. На основі ідей цього документа фахівцю в даній галузі техніки потрібно брати до 2 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 уваги, що розкритий в цьому документі аспект може бути реалізований незалежно від будь-яких інших аспектів, і що два або більше з цих аспектів можуть комбінуватися різними шляхами. Наприклад, апарат може бути реалізований або спосіб може бути використаний на практиці з використанням будь-якої кількості викладених в цьому документі аспектів. Додатково, такий апарат може бути реалізований або такий спосіб може бути застосований на практиці з використанням іншої структури, функціональних можливостей або структури і функціональних можливостей на доповнення або відмінних від одного або більше аспектів, викладених в цьому документі. Крім того, аспект може містити щонайменше один елемент формули винаходу. Фіг. 1 ілюструє декілька вузлів в зразковій системі 100 зв'язку (наприклад, частині мережі зв'язку). З метою ілюстрації різні аспекти розкриття винаходу будуть описуватися в контексті одного або більше терміналів доступу, точок доступу і мережних вузлів, які здійснюють зв'язок одне з одним. Однак потрібно брати до уваги, що ідеї цього документа можуть бути застосовні до інших типів апаратів або інших аналогічним апаратів, на які посилаються з використанням іншої термінології (наприклад, базові станції, користувацьке обладнання і так далі). Точки доступу в системі 100 надають одну або більше послуг (наприклад, мережне підключення) для одного або більше бездротових терміналів (наприклад, термінала 102 доступу), які можуть бути змонтовані всередині або можуть переміщатися по всій асоційованій географічній зоні. Наприклад, в різні моменти часу термінал 102 доступу може підключатися до точки 104 доступу, будь-якої з набору точок 1-N доступу (представлених за допомогою точок 106 і 108 доступу і асоційованої множини точок) або точки 110 доступу. Кожна з точок 102-110 доступу може здійснювати зв'язок з одним або більше мережними вузлами (для зручності представленими за допомогою мережного вузла 112) для полегшення можливості підключення до глобальної мережі. Такі мережні вузли можуть приймати різні форми, наприклад, один або більше об'єктів базової і/або радіомережі (наприклад, диспетчер конфігурацій, об'єкт керування мобільністю або який-небудь інший придатний мережний об'єкт). Кожній точці доступу в системі 100 призначається перший тип ідентифікатора, називаний в цьому документі ідентифікатором вузла. У різних реалізаціях такий ідентифікатор може містити, наприклад, фізичний ідентифікатор стільника (PCID), зміщення псевдовипадкового числа (PN) або пілотний сигнал про одержання. Як правило, в даній системі задається фіксована кількість (наприклад, 504) ідентифікаторів вузла. У такому випадку може виникнути плутанина, коли кількість точок доступу перевищує кількість ідентифікаторів вузла. Фіг. 1 ілюструє простий приклад цього, де точці 106 доступу і точці 110 доступу призначається "ідентифікатор 1". Коли термінал 102 доступу переміщається по системі 100, обслуговування термінала 102 доступу може передаватися від однієї точки доступу (наприклад, точки 104 доступу) до іншої точки доступу (наприклад, точки 110 доступу). Рішення про передачу обслуговування термінала 102 доступу до точки 110 доступу може основуватися на тому, чи приймає термінал 102 доступу дуже сильні сигнали від точки 110 доступу. Тут термінал 102 доступу ідентифікує сигнали від точки 110 доступу шляхом ідентифікатора вузла, асоційованого з цими сигналами (наприклад, вбудованого в них). Щоб виконати передачу обслуговування, різна інформація, яку влючає вихідна точка 104 доступу (точкою доступу, до якої термінал доступу підключений на даний час), пересилається цільовій точці 110 доступу. За відсутності плутанини це може здійснюватися з використанням ідентифікатора вузла ("ідентифікатора 1"), асоційованого з точкою 110 доступу. Однак, коли існує плутанина, як в прикладі фіг. 1, точка 104 доступу може бути нездатна визначити, чи потрібно відправляти інформацію точці 106 доступу або точці 110 доступу. Щоб усунути таку плутанину, термінал 102 доступу і/або точка 104 доступу конфігуруються з можливістю детектування плутанини і визначення другого типу ідентифікатора, асоційованого з точкою 110 доступу. У деяких аспектах другий тип ідентифікатора містить унікальний ідентифікатор. Наприклад, другий тип ідентифікатора може бути унікальним в більшій області, ніж перший тип ідентифікатора. У деяких реалізаціях другий тип ідентифікатора може бути унікальним у всій мережі оператора. У різних реалізаціях такий унікальний ідентифікатор може містити, наприклад, глобальний ідентифікатор стільника (GCI), ідентифікатор вузла доступу (ANID), ідентифікатор сектора, адресу по Інтернет-протоколу або деякий інший ідентифікатор, який однозначно ідентифікує точку 110 доступу в мережі. У деяких реалізаціях термінал 102 доступу включає в себе детектор 114 плутанини, який може детектувати фактичну або потенційну плутанину між вузлами в системі 100. При детектування плутанини термінал 102 доступу (наприклад, контролер 116 унікального ідентифікатора) може одержати унікальний ідентифікатор. Наприклад, термінал 102 доступу може відстежувати сигнал, що включає в себе унікальний ідентифікатор, який передається точкою 110 доступу. При детектування плутанини термінал 102 доступу також може інформувати точку 104 доступу про плутанину і/або унікальний ідентифікатор. 3 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 У деяких реалізаціях точка 104 доступу включає в себе контролер 118 плутанини, який може детектувати фактичну або потенційну плутанину між вузлами в системі 100. Наприклад, контролер 118 плутанини може самостійно детектувати плутанину, або при прийомі вказівки на плутанину від термінала 102 доступу контролер 118 плутанини може виконати додаткові етапи для визначення, чи є плутанина. У випадку детектування плутанини точка 104 доступу може запитати у термінала 102 доступу одержання унікального ідентифікатора. Як тільки плутанина усунена, як обговорювалося вище, точка 104 доступу (наприклад, контролер 120 передачі обслуговування) може ініціювати операції по передачі обслуговування на основі унікального ідентифікатора. Таким чином, обслуговування термінала доступу 102 може бути ефективно передане бажаній цільовій точці доступу. Як буде описуватися нижче, в деяких реалізаціях термінал 102 доступу (наприклад, за допомогою роботи контролера передачі обслуговування, не показано) може ініціювати операції по передачі обслуговування на основі унікального ідентифікатора (наприклад, як тільки він усуне плутанину). Плутанина, описана вище, може виникати в мережі 200, яка показана на фіг. 2, де деякі точки доступу надають макропокриття, а інші точки доступу надають менше покриття. Тут макрозони 204 покриття можуть надаватися, наприклад, макроточками доступу стільникової мережі великої зони, наприклад мережі 3G, звичайно називаної мережею макростільників або глобальною мережею (WAN). Додатково, менші зони 206 покриття можуть надаватися, наприклад, точками доступу в мережному оточенні місцезнаходження або будівлі, звичайно називаному локальною мережею (LAN). Коли термінал доступу (АТ) рухається по такій мережі, термінал доступу може обслуговуватися в певних місцях за допомогою точок доступу, які надають макропокриття, хоч термінал доступу може обслуговуватися в певних місцях за допомогою точок доступу, які надають покриття меншої зони. У деяких аспектах точки доступу з меншою зоною покриття можуть використовуватися для надання поетапного зростання місткості, покриття всередині будівель і різних послуг, що приводять до більш стійкої взаємодії з користувачем. У описі в цьому документі вузол (наприклад, точка доступу), який надає покриття у відносно великій зоні, може називатися макровузлом, тоді як вузол, який забезпечує покриття у відносно невеликій зоні (наприклад, місцезнаходженні), може називатися фемтовузлом. Потрібно брати до уваги, що ідеї цього документа можуть бути застосовні до вузлів, асоційованих з іншими типами зон покриття. Наприклад, піковузол може надавати покриття в зоні, яка менше макрозони і більше фемтозони (наприклад, покриття в межах адміністративної будівлі). У різних застосуваннях інша термінологія може використовуватися для позначення макровузла, фемтовузла або інших вузлів типу точки доступу. Наприклад, макровузол може конфігуруватися або називатися вузлом доступу, базовою станцією, точкою доступу, eNode B, макростільником і так далі. Також фемтовузол може конфігуруватися або називатися домашнім Node B, домашнім eNode B, базовою станцією точки доступу, фемтостільником і так далі. У деяких реалізаціях вузол може бути асоційований (наприклад, розділений) з одним або більше стільники або секторами. Стільник або сектор, асоційований з макровузлом, фемтовузлом або піковузлом, може називатися макростільником, фемтостільником або пікостільником, відповідно. У прикладі фіг. 2 задаються декілька зон 202 стеження (або зон маршрутизації, або зон розташування), кожна з яких включає в себе декілька макрозон 204 покриття. Тут зони з покриттям, асоційованим із зонами 202А, 202В і 202С стежання, зображуються жирними лініями, а макрозони 204 покриття представлені шестикутниками. Як згадувалося вище, зони 202 стеження також можуть включати в себе фемтозони 206 покриття. У цьому прикладі кожна з фемтозон 206 покриття (наприклад, фемтозона 206C покриття) відображується всередині однієї або декількох макрозон 204 покриття (наприклад, макрозони 204B покриття). Однак потрібно брати до уваги, що фемтозона 206 покриття може не повністю знаходитися всередині макрозони 204 покриття. Також одна або більше піко- або фемтозон покриття (не показані) можуть задаватися в межах даної зони 202 стеження або макрозони 204 покриття. При розгортанні (наприклад, в щільній міській забудові), де в межах даної зони розташовується велика кількість точок доступу, наприклад фемто- і піковузлів, двом або більше з цих точок доступу може бути призначений однаковий ідентифікатор вузла. Наприклад, в макрозоні 204А покриття фемтозонам 206А і 206D покриття може бути призначений однаковий ідентифікатор. У такому випадку може виникнути плутанина в ідентифікаторі вузла (наприклад, плутанина з PCID), оскільки декілька сусідніх вузлів, які знаходяться поблизу обслуговуючої точки доступу термінала доступу, демонструють однаковий ідентифікатор вузла. Наприклад, на фіг. 1 точки 106 і 110 доступу можуть містити фемтовузли або піковузли, які демонструють "ідентифікатор 1" за допомогою відповідних широкомовних пілотних сигналів. Крім того, обидві ці точки доступу можуть знаходитися поряд з точкою 104 доступу (наприклад, макроточкою 4 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 доступу), яка на даний час обслуговує термінал 102 доступу. У такому випадку точка 104 доступу може бути повідомлена про обидві точки 106 і 110 доступу і тому може виникнути плутанина, коли вказується передача обслуговування до точки доступу, ідентифікованої "ідентифікатором 1". Загалом, методики усунення плутанини, описані в цьому документі, можуть бути застосовні до будь-якого типу вузла. Однак у багатьох розгортаннях макроточки доступу в даній зоні будуть плануватися таким чином, щоб не було плутанини, асоційованої з передачею обслуговування до макроточки доступу. У таких випадках методики усунення плутанини, що розкриваються в цьому документі, можуть бути застосовні до будь-яких не-макровузлів в мережі. Такі не-макровузли можуть включати в себе, наприклад, вузли, які розгортаються незапланованим чином. Як відмічалося вище, такі не-макровузли можуть включати в себе фемтовузли (наприклад, розгорнуті окремими особами), а також розгорнуті оператором малопотужні піковузли. Також, як детальніше буде обговорюватися нижче, вузол може бути обмежений деяким чином (наприклад, обмежений для доступу). Тому методики усунення плутанини, що розкриваються в цьому документі, можуть бути застосовні до обмежених вузлів (наприклад, вузлів, асоційованих із закритою групою абонентів). З урахуванням вищенаведеного огляду різні методики, які можуть застосовуватися для усунення плутанини відповідно до ідей цього документа, будуть описуватися з посиланням на фіг. 3-13. Коротко, фіг. 3 ілюструє деякі компоненти, які можуть застосовуватися в точці доступу або терміналі доступу, а блок-схеми алгоритмів з фіг. 4-13 стосуються різних методик для усунення плутанини. З метою ілюстрації операції з фіг. 4-13 (або будь-які інші операції, обговорювані або розкриті в цьому документі) можуть описуватися як виконувані призначеними компонентами (наприклад, компонентами системи 100 і/або компонентами, показаними на фіг. 3). Однак потрібно брати до уваги, що ці операції можуть виконуватися іншими типами компонентів і можуть виконуватися з використанням різної кількості компонентів. Також потрібно брати до уваги, що одна або більше операцій, описаних в цьому документі, можуть не застосовуватися в даній реалізації. Фіг. 3 ілюструє деякі вибіркові компоненти, які можуть бути включені у вузли, наприклад термінал 102 доступу і точку 104 доступу, для виконання операцій по усуненню плутанини, які розкриваються в цьому документі. Описані компоненти також можуть бути включені в інші вузли в системі зв'язку. Наприклад, інші вузли в системі можуть включати в себе компоненти, подібні описаним для термінала 102 доступу і точки 104 доступу, щоб надавати подібні функціональні можливості. Даний вузол може включати в себе один або більше описаних компонентів. Наприклад, термінал доступу може включати в себе декілька компонентів приймачапередавача, які забезпечують терміналу доступу роботу на декількох частотах і/або здійснення зв'язку за допомогою відмінної технології. Як показано на фіг. 3, термінал 102 доступу і точка 104 доступу можуть містити приймачіпередавачі 302 і 304 відповідно для здійснення зв'язку з іншими вузлами. Приймач-передавач 302 містить передавач 306 для відправлення сигналів (наприклад, повідомлень) і приймач 308 для прийому сигналів (наприклад, включаючи проведення пошуків пілотних сигналів). Приймачпередавач 304 містить передавач 310 для відправлення сигналів і приймач 312 для прийому сигналів. Термінал 102 доступу і точка 104 доступу також включають в себе інші компоненти, які можуть використовуватися в поєднанні з операціями по усуненню плутанини, які розкриваються в цьому документі. Наприклад, термінал 102 доступу і точка доступу можуть включати в себе контролери 314 і 316 зв'язку, відповідно, для керування зв'язком з іншими вузлами (наприклад, відправлення і прийом повідомлень/вказівок) і для надання інших пов'язаних функціональних можливостей, які розкриваються в цьому документі. Термінал 102 доступу і/або точка 104 доступу можуть включати в себе детектори 318 і 320 плутанини відповідно для детектування плутанини і для надання інших співвіднесених функціональних можливостей, які розкриваються в цьому документі. Термінал 102 доступу і/або точка 104 доступу можуть включати в себе контролери 322 і 324 ідентифікаторів відповідно для керування (наприклад, вибору, одержання, запиту і так далі) ідентифікаторами вузла і для надання інших співвіднесених функціональних можливостей, які розкриваються в цьому документі. Вибіркові операції інших компонентів фіг. 3 описуються нижче. Для зручності точка 102 доступу і термінал 104 доступу показані на фіг. 3 як такі, що включають в себе компоненти, які можуть використовуватися в різних прикладах, описаних нижче в поєднанні з фіг. 4-13. На практиці один або більше проілюстрованих компонентів можуть не використовуватися в даному прикладі. Як приклад, в деяких реалізаціях термінал 102 5 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 доступу може не містити детектор 318 плутанини, а в деякій реалізації точка 104 доступу може не містити детектор 320 плутанини. Посилаючись тепер на фіг. 4 і 5, в деяких аспектах плутанина, асоційована з першим типом ідентифікатора (наприклад, зміщення PN, PCID і т. д.), може бути усунена шляхом призначення використання другого типу ідентифікатора (наприклад, ANID, GCI і т. д.) в поєднанні з передачею обслуговування або іншою операцією. Ця схема може застосовуватися, наприклад, коли термінал доступу, який підключений до макроточки доступу, активізує пошук найближчих фемтовузлів (наприклад, домашнього фемтовузла). Коли термінал доступу детектує сигнал від фемтовузла, термінал доступу може виділити з сигналу ідентифікатор першого типу (наприклад, ID пілотного сигналу, ID сектора, PCID і т. д.). Якщо інтенсивність прийнятого сигналу вище порогового значення і/або термінал доступу авторизований для доступу до виявленого фемтоузла (наприклад, точка доступу перерахована в списку переважного роумінгу термінала доступу), то термінал доступу може додати цю точку доступу в активний набір для термінала доступу. Щоб відкрити маршрут для цього фемтовузла від макроточки доступу, перший термінал доступу встановить перетворення з ідентифікатора першого типу в ідентифікатор другого типу (наприклад, ANID, GCI і т. д.) на макроточці доступу. Тут при прийомі другого типу ідентифікатора від термінала доступу макроточка доступу може почати виявлення сусідів з цим фемтовузлом. Наявність подальших фемтовузлів з однаковим ідентифікатором першого типу в макропокритті приведе до макроточки доступу, яка визначає, що існує декілька точок доступу, які використовують загальний ідентифікатор першого типу (тобто детектируючий плутанину відносно цього ідентифікатора). Тут макроточка доступу може виявити наявність цих інших фемтовузлів, наприклад, з виявлення сусідів або шляхом прийому повідомлення від термінала доступу, який виявив плутанину. Макроточка доступу потім може завжди запитувати другий тип ідентифікатора будь-якого разу, коли вона приймає повідомлення (наприклад, відкриття маршруту), що включає в себе ідентифікатор, схильний до плутанини. При прийомі другого типу ідентифікатора від термінала доступу макроточка доступу може почати виявлення сусідів з цим фемтовузлом. Додатково, як оптимізація в деяких реалізаціях термінал доступу може за умовчанням відправляти повідомлення з ідентифікатором другого типу. Наприклад, термінал доступу завжди може використовувати другий тип ідентифікатора при відправленні відкритого маршруту або іншого повідомлення для домашнього фемтовузла. Посилаючись спочатку на фіг. 4, як зображено етапом 402, точка доступу (наприклад, точка 104 доступу) приймає повідомлення від термінала доступу, де повідомлення направляється вузлу (наприклад, цільовому вузлу, такому як точка 110 доступу), ідентифікованому першим ідентифікатором вузла. Наприклад, як обговорювалося вище, термінал доступу може прийняти запит відкриття маршруту, що включає в себе зміщення PN, або деякий інший тип повідомлення, що включає в себе деякий інший тип ідентифікатора. Потрібно брати до уваги, що таке повідомлення може приймати різні форми. Наприклад, в різних реалізаціях повідомлення може містити повідомлення для настроювання ресурсів для передачі обслуговування, запит передачі обслуговування, запит на додавання в активний набір, передачу сигналів керування перешкодами, звіт про вимірювання інтенсивності сигналу або повідомлення для резервування щонайменше одного ресурсу. Як представлено за допомогою блока 404, точка доступу визначає, чи ідентифікований інший вузол першим ідентифікатором вузла. Точка доступу може детектувати таку плутанину різними шляхами. Наприклад, як обговорювалося вище, точка доступу може прийняти повідомлення від одного або більше терміналів доступу, які вказують ідентифікатори, використовувані сусідніми вузлами. У деяких випадках точка доступу може провести виявлення сусідів і визначити, що два або більше сусідніх вузлів використовують ідентичний ідентифікатор. У деяких випадках точка доступу може приймати конфігураційну інформацію (наприклад, від диспетчера конфігурацій, який представлений вузлом 112 на фіг. 1), яка вказує, які ідентифікатори використовуються сусідніми вузлами точки доступу. У деяких випадках робота блока 404 може включати визначення, чи є ідентифікатор списком ідентифікаторів, який включає точка доступу. Як обговорювалося в цьому документі, цей список ідентифікаторів може містити, наприклад, ідентифікатори, відсутність плутанини для яких не гарантується, ідентифікатори, які потенційно схильні до плутанини, або ідентифікатори, які визначені як схильні до плутанини. У деяких аспектах список ідентифікаторів може містити діапазон значень ідентифікатора. 6 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як представлено за допомогою блоків 406 і 408, якщо не детектується плутанина, точка доступу може виконувати відповідну операцію (наприклад, операцію по передачі обслуговування) на основі першого ідентифікатора вузла. Як представлено за допомогою блока 410, якщо детектується плутанина, то точка доступу відправляє повідомлення терміналу доступу, яке визначає, що термінал доступу повинен використовувати другий ідентифікатор вузла (наприклад, ANID), щоб встановити зв'язок з вузлом. Таке повідомлення може приймати різні форми. Наприклад, повідомлення може містити повідомлення з відхиленням (наприклад, відхилення відкриття маршруту), яке надає терміналу доступу інструкцію використовувати відмінний ідентифікатор. Як представлено за допомогою блока 412, точка доступу потім може прийняти повідомлення від термінала доступу, яке включає в себе другий ідентифікатор вузла. Точка доступу може виконати відповідну операцію (наприклад, операцію по передачі обслуговування) на основі другого ідентифікатора вузла. У деяких реалізаціях це може викликати тунелювання повідомлення, що включає в себе другий ідентифікатор вузла, до цільового вузла. У деяких аспектах операції з фіг. 4 стосуються резервування ресурсів по зворотному ходу для операції по передачі обслуговування (наприклад, в поєднанні з операцією по додаванню в активний набір). Додатково, оскільки вузли, схильні до плутанини, можуть бути обмежені в деяких аспектах (наприклад, обмежені для асоціації або деяким іншим чином, як обговорюється нижче), ці операції також можуть стосуватися резервування ресурсів для обмежених вузлів. Фіг. 5 в деяких аспектах стосується призначення використання ідентифікатора, який не приводить до плутанини, щоб встановити зв'язок з вузлом. У деяких аспектах ці операції можуть бути комплементарними до деяких операцій з фіг. 4. Як представлено за допомогою блока 502, термінал доступу (наприклад, термінал 102 доступу) вирішує передати повідомлення цільовому вузлу, ідентифікованому першим ідентифікатором вузла. Як згадувалося вище в блоці 402, це повідомлення може відправлятися за допомогою асоційованої точки доступу (наприклад, точки 104 доступу). Як представлено за допомогою блока 504, термінал доступу визначає, чи може інший вузол бути ідентифікований першим ідентифікатором вузла. Це визначення може бути зроблене різними шляхами. Як обговорювалося вище, термінал доступу може відправити повідомлення точці 104 доступу з використанням першого ідентифікатора вузла і прийняти повідомлення від точки 104 доступу, яке вказує наявність плутанини (і яке призначає використання другого ідентифікатора вузла). У деяких випадках це визначення може викликати спробу здійснення зв'язку з цільовим вузлом і прийом повідомлення від цільового вузла, яке вказує, що здійснення зв'язку не дозволене. Таке повідомлення з відхиленням може бути прийняте тому, що контекст для термінала доступу відправлявся вузлу, відмінному від наміченого цільового вузла внаслідок плутанини в ідентифікаторі вузла. Також термінал доступу може ідентифікувати плутанину на основі сигналів, які він приймає від сусідніх точок доступу, що вказують ідентифікатори, використовувані цими точками доступу. Як представлено за допомогою блоків 506 і 508, якщо не детектується плутанина, то термінал доступу може використовувати перший ідентифікатор вузла для встановлення зв'язку з цільовим вузлом. Як представлено за допомогою блока 510, якщо плутанина детектується, то термінал доступу може використовувати другий ідентифікатор вузла для встановлення зв'язку з цільовим вузлом. Крім того, як представлено шляхом блока 512, термінал доступу може бути сконфігурований з можливістю використання другого ідентифікатора вузла для встановлення зв'язку з цільовим вузлом. Наприклад, термінал доступу може бути сконфігурований так після того, як термінал доступу детектує плутанину. Як альтернатива, як обговорювалося в цьому документі, термінал доступу за умовчанням може відправляти другий ідентифікатор вузла. Фіг. 6 в деяких аспектах стосується резервування піднабору в просторі ідентифікаторів вузла (наприклад, просторі PCID) для не-макровузлів, щоб спростити усунення плутанини. Таким чином, вузол, який приймає ідентифікатор з піднабору, може без великих зусиль визначити, що плутанина можлива або імовірна. У деяких реалізаціях піднабір містить набір призначених значень, що асоціюється з точками доступу, які призначені як не вільні від плутанини. У деяких реалізаціях піднабір містить набір призначених значень, який асоціюється із закритою групою абонентів (наприклад, яка обговорюється нижче). У деяких реалізаціях піднабір містить набір призначених значень, який асоціюється з точками доступу щонайменше одного призначеного типу (наприклад, типу вузла). Такий призначений тип може стосуватися, наприклад, одного або більше з: потужності передачі, зони покриття або здатностей до ретрансляції. 7 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як представлено за допомогою блока 602, термінал доступу (наприклад, термінал 102 доступу) приймає список ідентифікаторів вузла. Цей список може містити, наприклад, піднабір ідентифікаторів вузла, розглянутий вище. У деяких реалізаціях цей список може прийматися від обслуговуючої точки доступу (наприклад, точки 104 доступу), яка демонструє список. У деяких реалізаціях цільова точка доступу або деякі інші точки доступу (наприклад, за допомогою інформації списку сусідів) можуть демонструвати вказівку, що повинен використовуватися другий тип ідентифікатора (наприклад, GCI) при звертанні до цільової точки доступу. У деяких реалізаціях цей список може прийматися від диспетчера конфігурацій (наприклад, мережного вузла 112), який стежить за зарезервованим набором вузлів, яким призначений ідентифікатор зі списку. Як представлено за допомогою блока 604, термінал доступу визначає перший ідентифікатор для здійснення зв'язку з цільовою точкою доступу. Наприклад, як обговорювалося в цьому документі, такий ідентифікатор може прийматися за допомогою пілотного сигналу або деякого іншого придатного сигналу. Як представлено за допомогою блока 606, термінал доступу може визначити (наприклад, самостійно), чи використовувати другий ідентифікатор (наприклад, GCI) для встановлення зв'язку з точкою доступу. У деяких аспектах це визначення може основуватися на першому ідентифікаторі (наприклад, шляхом визначення типу першого ідентифікатора). Наприклад, якщо ідентифікатор, виділений в блоці 604, знаходиться в списку, виділеному в блоці 602, то термінал доступу може одержати другий ідентифікатор. Тут одержання другого ідентифікатора може включати відстеження інших сигналів (від цільової точки доступу), які містять другий ідентифікатор. Як приклад, цільова точка доступу може передавати другий ідентифікатор з інтервалами, які рідше інтервалів, з якими цільова точка доступу передає перший ідентифікатор. Як представлено за допомогою блока 608, термінал доступу може передати повідомлення, що містить другий ідентифікатор, для встановлення зв'язку з цільовою точкою доступу. Це повідомлення може приймати різні форми в різних сценаріях. Наприклад, повідомлення може містити повідомлення з вимірюванням інтенсивності сигналу, звіт про радіоресурси або запит передачі обслуговування. У типовій реалізації термінал доступу (наприклад, термінал 102 доступу) включає асоційовані значення PCID і GCI в звіт про вимірювання, який термінал доступу відправляє своїй обслуговуючій точці доступу (наприклад, точці 104 доступу). Додатково, як описано нижче в поєднанні з фіг. 7, при певних обставинах термінал доступу може відправляти цю інформацію до цільової точки доступу. Як представлено за допомогою блока 610, при прийомі цієї інформації обслуговуюча точка доступу може ініціювати процедуру передачі обслуговування з використанням значення GCI. Відповідно, обслуговуюча точка доступу настроїть ресурси в цільовому стільнику і відправить терміналу доступу команду передачі обслуговування. Фіг. 7 в деяких аспектах стосується вибору ідентифікатора, який повинен призначатися цільовій точці доступу, де ідентифікатор асоціюється з вихідною точкою доступу. Наприклад, термінал доступу може використовувати GCI вихідної точки доступу у випадках, якщо термінал доступу здійснює доступ до цільової точки доступу напряму, без попередньої підготовки передачі обслуговування. У цьому випадку термінал доступу може включати в себе GCI вихідної точки доступу при здійсненні доступу до цільової точки доступу. Це дозволяє цільовій точці доступу усувати будь-яку плутанину відносно ідентичності вихідної точки доступу. Цільові точки доступу можуть потім одержати контекст для термінала доступу від відповідної вихідної точки доступу і завершити передачу обслуговування. Ці операції описуються в блоках 702 706 з фіг. 7. Як представлено за допомогою блока 702, термінал доступу вибирає ідентифікатор (наприклад, GCI) з набору ідентифікаторів (наприклад, першого ідентифікатора, такого як PCID, і другого ідентифікатора, такого як GCI), асоційованого з цільовою точкою доступу (наприклад, точкою 110 доступу). У деяких аспектах вибір другого ідентифікатора може основуватися на тому, чи знаходиться перший ідентифікатор в прийнятому списку ідентифікаторів (наприклад, призначений як не вільний від плутанини на основі типу вузла точки доступу і т. д.) подібним чином, який обговорювався вище в поєднанні з фіг. 6. Як згадувалося вище, в деяких аспектах вибір другого ідентифікатора може основуватися на втраті зв'язку з вихідною точкою доступу (наприклад, точкою 104 доступу). Як представлено за допомогою блока 704, термінал доступу передає вибраний ідентифікатор цільовій точці доступу при встановленні зв'язку з цільовою точкою доступу. Наприклад, термінал доступу може включати GCI вихідної точки доступу в повідомлення запиту підключення. 8 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 Як представлено за допомогою блока 706, вихідна точка доступу потім може використовувати вибраний ідентифікатор для встановлення зв'язку і/або виділення конфігураційної інформації від вихідної точки доступу. Таким чином, вихідна точка доступу може виділити інформацію про контекст для термінала доступу, щоб завершити передачу обслуговування. Фіг. 8 в деяких аспектах стосується операцій, які точка доступу і/або термінал доступу можуть виконувати в поєднанні з детектуванням і усуненням плутанини в ідентифікаторі вузла. У деяких аспектах ці операції є комплементарними до операцій, описаних вище в поєднанні з фіг. 5. Як представлено за допомогою блока 802, точка доступу (наприклад, точка 104 доступу) визначає, чи використовує множина вузлів однаковий ідентифікатор, де ідентифікатор належить до першого типу (наприклад, PCID). Як згадувалося вище, точка доступу може детектувати таку плутанину на основі звітів про вимірювання, виявлення сусідів і прийнятих повідомлень. Як представлено за допомогою блоків 804 і 806, якщо не детектується плутанина, то точка доступу може продовжити нормальну роботу. Наприклад, точка доступу може визначити, чи виконувати передачу обслуговування, на основі ідентифікатора першого типу, прийнятого за допомогою звіту про вимірювання. Як представлено за допомогою блока 808, якщо детектується плутанина, то точка доступу може видати запит для виділення ідентифікатора другого типу, який асоціюється з ідентифікатором першого типу, схильного до плутанини. Наприклад, якщо PCID, схильний до плутанини, приймався за допомогою звіту про вимірювання від термінала доступу (наприклад, термінала 102 доступу), то точка доступу може відправити запит терміналу доступу для одержання GCI, асоційованого з PCID. Термінал доступу потім може одержати, наприклад, GCI, як обговорювалося в цьому документі. Як представлено за допомогою блока 810, точка доступу потім може прийняти відповідь від термінала доступу, яка включає в себе GCI. Оскільки плутанина зараз буде усунена (наприклад, в точці доступу), в блоці 812 може бути ініційована операція по передачі обслуговування (наприклад, точкою доступу) з використанням прийнятого GCI. Фіг. 9А і 9B в деяких аспектах стосуються використання порога для запуску одержання унікального ідентифікатора (наприклад, GCI). У деяких випадках термінал доступу може самостійно визначити, коли одержувати унікальний ідентифікатор; тобто без одержання інструкції від іншого вузла (наприклад, точки доступу). Як представлено за допомогою блока 902, термінал доступу може прийняти заданий набір ідентифікаторів першого типу (наприклад, список ідентифікаторів вузла, описаний вище). У деяких реалізаціях ця інформація може задаватися і/або надаватися обслуговуючою точкою доступу (наприклад, за допомогою контролера 324 ідентифікатора) або деяким іншим вузлом. Наприклад, обслуговуюча точка доступу може ідентифікувати всі ідентифікатори PCID, які знаходяться в плутанині або можуть бути піддані плутанині, і передати список цих ідентифікаторів терміналу доступу. Як представлено за допомогою блока 904, термінал доступу також може прийняти поріг, асоційований із заданим набором ідентифікаторів. Наприклад, цей поріг може призначати порогове значення інтенсивності сигналу для прийнятого сигналу, яке запускає одержання GCI за допомогою термінала доступу. У деяких реалізаціях цей поріг може задаватися і/або надаватися обслуговуючою точкою доступу (наприклад, за допомогою контролера 334 порогового значення) або деяким іншим вузлом. Наприклад, цей поріг може задаватися нижче (наприклад, на декілька дБ) порогової інтенсивності прийнятого сигналу, який запускає операцію по передачі обслуговування. У деяких реалізаціях поріг може призначатися у вигляді відносного зміщення від інтенсивності сигналу цільової точки доступу або у вигляді абсолютного порога для значення відношення потужності несучої до рівня перешкоди (С/I) від цільової точки доступу. Як представлено за допомогою блока 906, в деякий момент часу термінал доступу буде приймати сигнал, який асоціюється з ідентифікатором першого типу. Як представлено за допомогою блока 908, термінал доступу (наприклад, компаратор 330) може визначити, чи знаходиться прийнятий ідентифікатор в списку ідентифікаторів. Додатково, термінал доступу (наприклад, процесор 332 сигналів, який може бути реалізований або працювати в поєднанні з приймачем 308) визначає, чи не менше порога рівень сигналу, прийнятого блоком 906. Як представлено за допомогою блоків 910 і 912, якщо критерії блока 908 не задовольняються, то термінал доступу може продовжити відстеження сигналів від сусідніх точок доступу. 9 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 Як представлено за допомогою блока 914, якщо критерії блока 908 задовольняються, то термінал доступу одержує ідентифікатор другого типу (наприклад, GCI), який асоційований з ідентифікатором, прийнятим в блоці 906. Як обговорювалося вище, це може включати відстеження широкомовного сигналу з призначеною періодичністю. Як представлено за допомогою блока 916, термінал доступу (наприклад, генератор 328 звітів) відправляє повідомлення точці доступу, що включає в себе ідентифікатор, одержаний в блоках 906 і 910, і інтенсивність прийнятого сигналу асоційованого сигналу (наприклад, сигналу, прийнятого в блоці 906). Це повідомлення може відправлятися відразу після того, як в блоці 910 одержаний унікальний ідентифікатор, або в деякий інший час. У деяких реалізаціях ця інформація відправляється в звіті про вимірювання. Наприклад, цей звіт може відправлятися, як тільки інтенсивність прийнятого сигналу (наприклад, від цільової точки доступу) перевищує поріг передачі обслуговування. Як представлено за допомогою блока 918, оскільки будь-яка плутанина тепер буде усунена, точка доступу (наприклад, контролер 326 передачі обслуговування) визначає, чи ініціювати операцію по передачі обслуговування, на основі ідентифікатора і інтенсивності прийнятого сигналу, наданих в цьому повідомленні. Як обговорювалося в цьому документі, якщо вказується операція по передачі обслуговування, точка доступу буде використовувати унікальний ідентифікатор для підготовки цільової точки доступу і відправлення терміналу доступу команди передачі обслуговування. У деяких аспектах схема з фіг. 9 може виявитися корисною в умовах з високою мобільністю. Наприклад, ця схема може надавати більш швидку передачу обслуговування тому, що GCI може зчитуватися до того, як інтенсивність сигналу цільової точки доступу стане достатньо сильною, щоб була потрібна передача обслуговування. Фіг. 10А і 10B в деяких аспектах стосуються схеми, де термінал доступу повідомляє точці доступу про прийом сигналу, який перевищив поріг (наприклад, поріг GCI). У цьому випадку точка доступу може визначити, чи можлива плутанина, і, якщо це так, надати інструкцію терміналу доступу одержати унікальний ідентифікатор (наприклад, GCI). Тут операції блоків 1002-1012 можуть бути подібними операціям блоків 902-912, відповідно. Однак в блоці 1014, якщо задовольняються критерії в блоці 1010, термінал доступу відправляє повідомлення точці доступу, яке включає в себе ідентифікатор, одержаний в блоці 1006, і інтенсивність прийнятого сигналу асоційованого сигналу. Це повідомлення може відправлятися відразу після того, як в блоці 1006 одержаний ідентифікатор, або в деякий інший час. У деяких реалізаціях ця інформація відправляється в звіті про вимірювання. Як представлено за допомогою блока 1016, точка доступу визначає, чи імовірна плутанина, на основі прийнятої інформації. Наприклад, це визначення може основуватися на тому, чи використовують декілька вузлів однаковий ідентифікатор. Додатково, це визначення при бажанні може основуватися на інтенсивності прийнятого сигналу будь-яких детектованих сигналів, які включають в себе цей ідентифікатор. Як представлено за допомогою блоків 1018 і 1020, якщо не детектується плутанина, то точка доступу може продовжити нормальну роботу. Наприклад, точка доступу може визначити, чи виконувати передачу обслуговування, на основі ідентифікатора першого типу, прийнятого за допомогою звіту про вимірювання. Як представлено за допомогою блока 1022, якщо детектується плутанина, то точка доступу відправляє повідомлення терміналу доступу, яке пропонує терміналу доступу одержати унікальний ідентифікатор (наприклад, GCI), асоційований з ідентифікатором, схильним до плутанини. Як представлено за допомогою блока 1024, термінал доступу потім може одержати ідентифікатор, як обговорювалося в цьому документі, і відправити ідентифікатор точці доступу (наприклад, за допомогою звіту про вимірювання). Як представлено за допомогою блоків 1026 і 1028, точка доступу за допомогою цього усуває плутанину і визначає, чи ініціювати передачу обслуговування, на основі унікального ідентифікатора і інтенсивності прийнятого сигналу (наприклад, як обговорювалося в цьому документі). Фіг. 11 в деяких аспектах стосується детектування конфліктів (наприклад, самостійного детектування) за допомогою термінала доступу. Зокрема, ця схема стосується термінала доступу, який надає звіт про вимірювання разом з інформацією про конфлікт. Як представлено за допомогою блока 1102, термінал доступу детектує конфлікт для даного ідентифікатора першого типу. Наприклад, на основі відстежуваних пілотних сигналів або інших придатних сигналів термінал доступу може визначити, що декілька точок доступу використовують однаковий PCID, як обговорювалося в цьому документі. 10 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як представлено за допомогою блока 1104, термінал доступу при бажанні може одержати ідентифікатор другого типу (наприклад, GCI), асоційований з ідентифікатором, для якого вказаний конфлікт. Знов ця операція може виконуватися, як обговорювалося вище. Як представлено за допомогою блока 1106, термінал доступу відправляє звіт про вимірювання, який включає в себе декілька записів для ідентифікатора, для якого вказаний конфлікт. Наприклад, якщо два термінали доступу використовують значення PCID, що дорівнює 12, то звіт про вимірювання може включати в себе два окремих записи, відповідні значенню PCID, що дорівнює 12. Додатково, звіт про вимірювання при бажанні може включати в себе унікальний ідентифікатор (наприклад, GCI), асоційований з кожним з цих записів. Фіг. 12 в деяких аспектах стосується самостійного детектування конфліктів за допомогою термінала доступу. Зокрема, ця схема стосується термінала доступу, який відправляє звіт про вимірювання, якщо детектує конфлікт. Як представлено за допомогою блока 1202, термінал доступу детектує конфлікт для даного ідентифікатора першого типу. Як і вище, термінал доступу може визначити, що декілька точок доступу використовують однаковий PCID, на основі відстежуваних пілотних сигналів або інших придатних сигналів, як обговорювалося в цьому документі. У деяких аспектах детектування конфлікту може вказуватися на основі того, чи використовують щонайменше два вузли цей однаковий ідентифікатор на даний час або використовували однаковий ідентифікатор останнім часом. Наприклад, конфлікт може вказуватися, якщо термінал доступу приймає на даний час синхросигнали або пілотні сигнали від декількох точок доступу, які використовують однаковий PCID. Додатково, конфлікт може вказуватися, якщо термінал доступу прийняв синхросигнали або пілотні сигнали від декількох точок доступу в заданий період часу (наприклад, в останні 10 секунд). При певних умовах цей період часу може бути встановлений в нуль (наприклад, для термінала доступу, який дуже швидко переміщається). Також конфлікт може вказуватися, якщо термінал доступу прийняв синхросигнали або пілотні сигнали від декількох точок доступу за період часу, асоційований із заданою кількістю передач обслуговування (наприклад, за останні чотири передачі обслуговування). Ця остання схема може корисно дозволити терміналам доступу, які повільно переміщаються, відправляти звіти для покриття бажаної географічної зони. Іншими словами, ця схема дозволяє детектування повторюваних ідентифікаторів вузла в більш широкій географічній зоні. Як представлено за допомогою блока 1204, термінал доступу при бажанні може одержати ідентифікатор другого типу (наприклад, GCI), асоційований з ідентифікатором, для якого вказаний конфлікт. Знов ця операція може виконуватися, як обговорювалося вище. Як представлено за допомогою блока 1206, термінал доступу відправляє звіт про вимірювання, якщо на етапі 1202 був детектований конфлікт. Додатково, звіт про вимірювання при бажанні може включати в себе унікальний ідентифікатор (наприклад, GCI), асоційований з кожним з цих записів. Фіг. 13 в деяких аспектах стосується термінала доступу, який надає звіт про конфлікти по запиту. Як представлено за допомогою блока 1302, термінал доступу приймає запит на звіт про конфлікти. Наприклад, мережа може періодично запитувати термінал доступу відправляти звіт про вимірювання з інформацією про конфлікти. Цей запит може визначати один або більше ідентифікаторів (наприклад, PCID), для яких запитується інформація про конфлікти. Цей ідентифікатор може бути ідентифікатором запитуючого вузла (наприклад, обслуговуючої точки доступу). Як альтернатива, цей запит може включати в себе ідентифікатор у вигляді спеціального символу, в якому термінал доступу запитують повідомити всі детектовані конфлікти. Як представлено за допомогою блока 1304, термінал доступу відстежує сигнали від сусідніх точок доступу і детектує конфлікти, якщо це застосовно (блок 1306). Як представлено за допомогою блока 1308, термінал доступу відправляє звіт про конфлікти, якщо в блоці 1306 був детектований конфлікт. У події, при якій термінала доступу немає ніякої інформації про конфлікти, термінал доступу може відповісти повідомленням "немає події" або може не надавати ніякої відповіді. Потрібно брати до уваги, що одна або більше операцій з фіг. 11-13 можуть комбінуватися різними способами в різних реалізаціях. Як згадувалося вище, ідея в цьому документі може бути реалізована в мережі, яка використовує макроточки доступу і фемтовузли. Фіг. 14 і 15 ілюструють приклади того, як в такій мережі можуть бути розгорнуті точки доступу. Фіг. 14 спрощено ілюструє, як стільники 1402 (наприклад, макростільники 1402A-1402G) системи 1400 бездротового зв’язку можуть обслуговуватися відповідними точками 1404 доступу (наприклад, точками 1404A-1404G доступу). Тут макростільники 1402 можуть відповідати макрозонам 204 покриття з фіг. 2. Як показано на фіг. 14, термінали 1406 доступу (наприклад, термінали 1406A-1406L доступу) 11 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 можуть бути з часом розосереджені в різних місцях по всій системі. Кожний термінал 1406 доступу в даний момент може здійснювати зв'язок з однією або більше точками 1404 доступу по прямій лінії зв'язку (FL) і/або зворотній лінії зв'язку (RL) залежно від того, наприклад, чи активний термінал 1406 доступу і чи знаходиться він в "м'якій" передачі обслуговування. За допомогою використання цієї стільникової схеми система 1400 бездротового зв’язку може надавати обслуговування в великій географічній області. Наприклад, кожний з макростільників 1402A-1402G може покривати декілька блоків в околиці або декілька квадратних миль в сільському середовищі. Фіг. 15 ілюструє приклад того, як один або більше фемтовузлів можуть бути розгорнуті в мережному оточенні (наприклад, системі 1400). У системі 1500 з фіг. 15 декілька фемтовузлів 1510 (наприклад, фемтовузли 1510А і 1510B) монтуються в мережному оточенні з відносно невеликою зоною покриття (наприклад, в одному або більше місцезнаходженнях 1530 користувача). Кожний фемтовузол 1510 може сполучатися з глобальною мережею 1540 (наприклад, Інтернетом) і базовою мережею 1550 оператора мобільного зв'язку за допомогою DSL-маршрутизатора, кабельного модема, лінії радіозв'язку або іншого засобу підключення (не показаний). Власник фемтовузла 1510 може підписатися на мобільну послугу, наприклад, мобільну послугу 3G, запропоновану базовою мережею 1550 оператора мобільного зв'язку. Додатково, термінал доступу 1520 може бути здатний працювати як в макросередовищах, так і в мережних оточеннях з меншою зоною покриття (наприклад, пов'язаних з місцем проживання). Іншими словами, залежно від поточного положення термінала 1520 доступу термінал 1520 доступу може обслуговуватися точкою 1560 доступу макростільника, асоційованго з базовою мережею 1550 оператора мобільного зв'язку, або будь-яким з набору фемтовузлів 1510 (наприклад, фемтовузлами 1510А і 1510B, які постійно знаходяться у відповідному місцезнаходженні 1530 користувача). Наприклад, коли абонент знаходиться поза будинком, абонент може обслуговуватися стандартною макроточкою доступу (наприклад, точкою 1560 доступу), а коли абонент знаходиться поряд або всередині будинку, абонент може обслуговуватися фемтовузлом (наприклад, вузлом 1510А). Тут фемтовузол 1510 може бути зворотно сумісним з діючими терміналами 1520 доступу. Фемтовузол 1510 може бути розгорнутий на одній частоті або, як альтернатива, на декількох частотах. Залежно від конкретної конфігурації одиночна частота або одна або більше з декількох частот можуть перекриватися з однією або більше частотами, використовуваними макроточкою доступу (наприклад, точкою 1560 доступу). У деяких аспектах термінал 1520 доступу може бути сконфігурований з можливістю підключення до переважного фемтовузла (наприклад, домашнього фемтовузла термінала 1520 доступу) будь-якого разу, коли є така можливість підключення. Наприклад, будь-якого разу, коли термінал 1520 доступу знаходиться в місцезнаходженні 1530 користувача, може бути бажаним, щоб термінал 1520 доступу здійснював зв'язок тільки з домашнім фемтовузлом 1510А або 1510B. У деяких аспектах, якщо термінал 1520 доступу працює в макростільниковій мережі 1550, але не знаходиться в найбільш переважній мережі (наприклад, яка задана в списку переважного роумінгу), то термінал 1520 доступу може продовжити пошук найбільш переважної мережі (наприклад, переважного фемтовузла 1510), використовуючи Повторний вибір кращої системи (BSR), який може включати періодичне сканування наявних систем, щоб визначити, чи є в наявності на даний час системи краще, і подальші дії по асоціації з такими переважними системами. З записом одержання термінал 1520 доступу може обмежувати пошук призначеною смугою і каналом. Наприклад, пошук найбільш переважної системи може періодично повторюватися. При виявленні переважного фемтовузла 1510 термінал 1520 доступу вибирає фемтовузол 1510 для розміщення в його зоні покриття. У деяких аспектах фемтовузол може бути обмеженим. Наприклад, даний фемтовузол може надавати тільки певні послуги певним терміналам доступу. У розгортаннях з так званою обмеженою (або закритою) асоціацією даний термінал доступу може обслуговуватися тільки мережею пересувного зв'язку з макростільниками і заданим набором фемтовузлів (наприклад, фемтовузлами 1510, які постійно знаходяться у відповідному місцезнаходженні 1530 користувача). У деяких реалізаціях вузол може обмежуватися забороною надання щонайменше для одного вузла щонайменше одного з: передачі сигналів, доступу до даних, реєстрації, персонального виклику або послуги. У деяких аспектах обмежений фемтовузол (який також може називатися домашнім Node B закритої групи абонентів) є тим, який надає послугу обмеженому передбаченому набору терміналів доступу. Цей набір може тимчасово або постійно розширятися, якщо необхідно. У 12 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 деяких аспектах Закрита група абонентів (CSG) може задаватися у вигляді набору точок доступу (наприклад, фемтовузлів), які спільно використовують загальний список контролю доступу терміналів доступу. Канал, по якому працюють всі фемтовузли (або всі обмежені фемтовузли) в області, може називатися фемтоканалом. Таким чином, різні взаємовідносини можуть існувати між даним фемтовузлом і даним терміналом доступу. Наприклад, з точки зору термінала доступу відкритий фемтовузол може стосуватися фемтовузла з необмеженою асоціацією (наприклад, фемтовузол дозволяє доступ до будь-якого термінала доступу). Обмежений фемтовузол може стосуватися фемтовузла, який обмежений деяким чином (наприклад, обмежений для асоціації і/або реєстрації). Домашній фемтовузол може стосуватися фемтовузла, в якому термінал доступу авторизований для здійснення доступу і роботи (наприклад, надається постійний доступ для заданого набору з одного або більше терміналів доступу). Гостьовий фемтовузол може стосуватися фемтовузла, до якого терміналу доступу тимчасово дозволено звертатися або працювати на ньому. Чужий фемтовузол може стосуватися фемтовузла, в якому термінал доступу не авторизований для здійснення доступу або роботи, за винятком, про всяк випадок, екстрених ситуацій (наприклад, викликів "911"). З точки зору обмеженого фемтовузла домашній термінал доступу може стосуватися термінала доступу, який авторизований для здійснення доступу до обмеженого фемтовузла (наприклад, термінал доступу має постійний доступ до фемтоузла). Гостьовий термінал доступу може стосуватися термінала доступу з тимчасовим доступом до обмеженого фемтовузла (наприклад, обмеженого на основі граничного терміну, часу використання, байтів, числа підключень або деякого іншого критерію або критеріїв). Чужий термінал доступу може стосуватися термінала доступу, у якого немає дозволу на доступ до обмеженого фемтовузла, за винятком, про всяк випадок, екстрених ситуацій, наприклад, викликів "911" (наприклад, термінал доступу, у якого немає повноважень або дозволу, щоб зареєструватися у обмеженого фемтовузла). Для зручності розкриття винаходу в цьому документі описує різні функціональні можливості в контексті фемтовузла. Однак потрібно брати до уваги, що піковузол може надавати однакові або подібні функціональні можливості для більшої зони покриття. Наприклад, піковузол може бути обмеженим, для даного термінала доступу може бути визначений домашній піковузол і так далі. Ідеї цього документа можуть бути реалізовані в різних типах пристроїв зв'язку. У деяких аспектах ідеї цього документа можуть бути реалізовані в бездротових пристроях, які можуть бути розгорнуті в системі зв'язку з множинним доступом, яка може підтримувати зв'язок одночасно для декількох бездротових терміналів доступу. Тут кожний термінал може здійснювати зв'язок з однією або більше точками доступу за допомогою передач по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від точок доступу до терміналів, а зворотна лінія зв'язку (або висхідна лінія зв'язку) стосується лінії зв'язку від терміналів до точок доступу. Ця лінія зв'язку може бути встановлена за допомогою системи з одним входом і одним виходом, системи з множиною входів і множиною виходів (MIMO) або системи деякого іншого типу. З метою ілюстрації фіг. 16 описує вибіркові компоненти зв'язку, які можуть використовуватися в бездротовому пристрої, в контексті основаної на MIMO системи 800. Система 1600 використовує декілька (NT) передавальних антен і декілька (NR) приймальних антен для передачі даних. Канал MIMO, утворений N T передавальними і NR приймальними антенами, може бути розкладений на NS незалежних каналів, які також називаються просторовими каналами, де NS≤min{NT, NR}. Кожний з NS незалежних каналів відповідає вимірюванню. Система MIMO може надавати підвищену продуктивність (наприклад, більш високу пропускну здатність і/або більшу надійність), якщо використовуються додаткові розмірності, створені декількома передавальними і приймальними антенами. Система 1600 може підтримувати дуплекс з часовим розділенням (TDD) і дуплекс з частотним розділенням (FDD). У системі TDD передачі по прямій і зворотній лініях зв'язку відбуваються в однаковій частотній області, щоб принцип взаємності дозволяв проводити оцінку каналу прямої лінії зв'язку з каналу зворотної лінії зв'язку. Це забезпечує точці доступу можливість одержати вигоду від формування пучка передачі на прямій лінії зв'язку, коли декілька антен наявні в точці доступу. Система 1600 включає в себе бездротовий пристрій 1610 (наприклад, точку доступу) і бездротовий пристрій 1650 (наприклад, термінал доступу). У пристрої 1610 дані трафіку для деякої кількості потоків даних надаються від джерела 1612 даних процесору 1614 даних передачі (TX). 13 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 У деяких аспектах кожний потік даних передається по відповідній передавальній антені. Процесор 1614 даних передачі форматує, кодує і перемежовує дані трафіку для кожного потоку даних на основі конкретної схеми кодування, вибраної для цього потоку даних, щоб надати кодовані дані. Кодовані дані для кожного потоку даних можуть мультиплексуватися з пілотними даними, використовуючи методики OFDM. Пілотні дані звичайно є відомим шаблоном даних, який обробляється відомим чином і може використовуватися в системі приймача для оцінки характеристики каналу. Мультиплексовані пілотний сигнал і кодовані дані для кожного потоку даних потім модулюються (тобто посимвольно перетворюються) на основі конкретної схеми модуляції (наприклад, BPSK, QSPK, M-PSK або M-QAM), вибраної для цього потоку даних, щоб надати символи модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть визначатися за допомогою інструкцій, виконуваних процесором 1630. Пам'ять 1632 даних може зберігати програмний код, дані і іншу інформацію, використовувану процесором 1630 або іншими компонентами пристрою 1610. Символи модуляції для всіх потоків даних потім надаються процесору 1620 передачі MIMO, який може додатково обробляти символи модуляції (наприклад, для OFDM). Процесор 1620 передачі MIMO потім надає NT потоків символів модуляції NT приймачам-передавачам (XCVR) 1622A-1622T. У деяких аспектах процесор 1620 передачі MIMO застосовує ваги формування пучка до символів з потоків даних і до антени, з якої передається символ. Кожний приймач-передавач 1622 приймає і обробляє відповідний потік символів, щоб надати один або більше аналогових сигналів, і додатково приводить до заданих умов (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали, щоб надати модульований сигнал, придатний для передачі по каналу MIMO. N T модульованих сигналів від приймачів-передавачів 1622A-1622T потім передаються з NT антен 1624A-1624T, відповідно. На пристрої 1650 передані модульовані сигнали приймаються N R антенами 1652A-1652R, і прийнятий сигнал від кожної антени 1652 надається відповідному приймачу-передавачу (XCVR) 1654A-1654R. Кожний приймач-передавач 1654 приводить до заданих умов (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний прийнятий сигнал, оцифровує приведений до заданих умов сигнал для надання вибірок і додатково обробляє вибірки, щоб надати відповідний "прийнятий" потік символів. Процесор 1660 даних прийому (RX) потім приймає і обробляє N R прийнятих потоків символів від NR приймачів-передавачів 1654 на основі конкретної методики обробки на приймачі, щоб надати NT "детектованих" потоків символів. Процесор 1660 даних прийому потім демодулює, усуває перемежовування і декодує кожний детектований потік символів, щоб відновити дані трафіку для потоку даних. Обробка процесором 1660 даних прийому є комплементарною обробці, виконуваній процесором 1620 передачі MIMO і процесором 1614 даних передачі на пристрої 1610. Процесор 1670 періодично визначає, яку матрицю попереднього кодування використовувати (обговорюється нижче). Процесор 1670 формулює повідомлення зворотної лінії зв'язку, що містить частину індексу матриці і частину значення рангу. Пам'ять 1672 даних може зберігати програмний код, дані і іншу інформацію, використовувану процесором 1670 або іншими компонентами пристрою 1650. Повідомлення зворотної лінії зв'язку може містити різні типи інформації стосовно лінії зв'язку і/або прийнятого потоку даних. Повідомлення зворотної лінії зв'язку потім обробляється процесором 1638 даних передачі, який також приймає дані трафіку для деякої кількості потоків даних від джерела 1636 даних, модулюється модулятором 1680, приводиться до заданих умов приймачами-передавачами 1654A-1654R і передається зворотно пристрою 1610. У пристрої 1610 модульовані сигнали від пристрою 1650 приймаються антенами 1624, приводяться до заданих умов приймачами-передавачами 1622, демодулюються демодулятором (DEMOD) 1640 і обробляються процесором 1642 даних прийому, щоб витягнути повідомлення зворотної лінії зв'язку, передане пристроєм 1650. Процесор 1630 потім визначає, яку матрицю попереднього кодування використовувати для визначення ваг формування пучка, а потім обробляє витягнуте повідомлення. Фіг. 16 також ілюструє, що компоненти зв'язку можуть включати в себе один або більше компонентів, які виконують операції контролю за плутаниною, розкриті в цьому документі. Наприклад, компонент 1690 контролю за плутаниною може взаємодіяти з процесором 1630 і/або іншими компонентами пристрою 1610, щоб відправити/прийняти сигнали до/від іншого пристрою (наприклад, пристрою 1650), як розкривається в цьому документі. Подібним чином компонент 1692 контролю за плутаниною може взаємодіяти з процесором 1670 і/або іншими 14 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 компонентами пристрою 1650, щоб відправити/прийняти сигнали до/від іншого пристрою (наприклад, пристрою 1610). Потрібно брати до уваги, що для кожного пристрою 1610 і 1650 функціональні можливості двох або більше описаних компонентів можуть надаватися одним компонентом. Наприклад, один компонент обробки може надавати функціональні можливості компонента 1690 контролю за плутаниною і процесора 1630, і один компонент обробки може надавати функціональні можливості компонента 1692 контролю за плутаниною і процесора 1670. Ідеї цього документа можуть бути включені в різні типи систем зв'язку і/або компоненти систем. У деяких аспектах ідеї цього документа можуть використовуватися в системі з множинним доступом, здатній підтримувати зв'язок з декількома користувачами шляхом спільного використання наявних ресурсів системи (наприклад, за допомогою надання одного або більше з: смуги пропускання, потужності передачі, кодування, перемежовування і так далі). Наприклад, ідеї цього документа можуть застосовуватися до будь-якої технології або комбінацій наступних технологій: системи множинного доступу з кодовим розділенням каналів (CDMA), CDMA з множиною несучих (MCCDMA), широкосмугової CDMA (W-CDMA), системи високошвидкісного пакетного доступу (HSPA, HSPA+), системи множинного доступу з часовим розділенням каналів (TDMA), системи множинного доступу з частотним розділенням каналів (FDMA), системи FDMA з однією несучою (SC-FDMA), системи множинного доступу з ортогональним частотним розділенням каналів (OFDMA) або інші методики множинного доступу. Система бездротового зв’язку, яка використовує ідеї цього документа, може бути сконструйована для реалізації одного або більше стандартів, наприклад IS-95, cdma2000, IS856, W-CDMA, TDSCDMA і інших стандартів. Мережа CDMA може реалізовувати технологію радіозв'язку, таку як універсальний наземний радіодоступ (UTRA), cdma2000 або яку-небудь іншу технологію. UTRA включає в себе W-CDMA і низьку частоту проходження елементарних посилок (LCR). Технологія cdma2000 покриває стандарти IS-2000, IS-95 і IS-856. Мережа TDMA може реалізовувати технологію радіозв'язку, таку як Глобальна система мобільного зв'язку (GSM). Мережа OFDMA може реалізовувати технологію радіозв'язку, таку як вдосконалений UTRA (E-UTRA), IEEE 802.11, IEEE 802.16, IEEE 802.20, Flash-OFDM® і т. д. UTRA, E-UTRA і GSM є частиною універсальної системи мобільних телекомунікацій (UMTS). Ідеї цього документа можуть бути реалізовані в системі довгострокового розвитку 3GPP (LTE), системі надширокосмугового мобільного зв'язку (UMB) і інших типах систем. LTE є версією UMTS, яка використовує E-UTRA. Хоч певні аспекти розкриття винаходу можуть описуватися з використанням термінології 3GPP, треба розуміти, що ідеї цього документа можуть застосовуватися до технології 3GPP (Rel99, Rel5, Rel6, Rel7), а також до технології 3GPP2 (IxRTT, 1xEV-DO RelO, RevA, RevB) і до інших технологій. Ідеї цього документа можуть бути включені (наприклад, реалізовуватися в рамках або виконуватися шляхом) в різноманітності апаратів (наприклад, вузлів). У деяких аспектах вузол (наприклад, бездротовий вузол), реалізований відповідно до ідей цього документа, може містити точку доступу або термінал доступу. Наприклад, термінал доступу може містити, бути реалізований у вигляді або відомий як користувацьке обладнання, абонентська станція, абонентський модуль, мобільна станція, "мобільний", мобільний вузол, віддалена станція, віддалений термінал, користувацький термінал, агента користувача, користувацький пристрій або з використанням деякої іншої термінології. У деяких реалізаціях термінал доступу може включати в себе стільниковий телефон, бездротовий телефон, телефон протоколу ініціювання сеансу зв'язку (SIP), станцію бездротової місцевої системи зв'язку (WLL), персональний цифровий помічник (PDA), кишеньковий пристрій, що має здатність бездротового підключення, або деякий інший придатний оброблювальний пристрій, підключений до бездротового модема. Відповідно, один або більше аспектів, що розкриваються в цьому документі, можуть бути реалізовані в телефоні (наприклад, стільниковому телефоні або смартфоні), комп'ютері (наприклад, переносному комп'ютері), портативному пристрої зв'язку, портативному обчислювальному пристрої (наприклад, персональному помічнику), розважальному пристрої (наприклад, музичному пристрої, відеопристрої або супутниковому радіоприймачі), пристрої глобальної системи позиціонування або будь-якому іншому придатному пристрої, який сконфігурований з можливістю здійснення зв'язку за допомогою бездротового середовища. Точка доступу може містити, бути реалізована у вигляді або відома як Node B, eNode B, контролер радіомережі (RNC), базова станція (BS), базова радіостанція (RBS), контролер базової станції (BSC), базова приймально-передавальна станція (BTS), функція приймачапередавача (TF), приймач-передавач радіосигналів, маршрутизатор радіосигналів, базовий набір служб (BSS), розширений набір служб (ESS) або деяка інша подібна термінологія. 15 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 У деяких аспектах вузол (наприклад, точка доступу) може містити вузол доступу для системи зв'язку. Такий вузол доступу може надавати, наприклад, можливість підключення для мережі або до мережі (наприклад, глобальної мережі, такої як Інтернет або стільникова мережа) за допомогою дротової або бездротової лінії зв'язку до мережі. Відповідно, вузол доступу може дати можливість іншому вузлу (наприклад, терміналу доступу) звертатися до мережі або деяких інших функціональних можливостей. Додатково, потрібно брати до уваги, що один або обидва вузли можуть бути портативними або, в деяких випадках, відносно непортативними. Також потрібно брати до уваги, що бездротовий вузол може допускати передачу і/або прийом інформації небездротовим чином (наприклад, за допомогою дротове підключення). Таким чином, приймач і передавач, які обговорювалися в цьому документі, можуть включати в себе компоненти відповідного інтерфейсу зв'язку (наприклад, компоненти електричного або оптичного інтерфейсу), щоб здійснювати зв'язок за допомогою небездротового середовища. Бездротовий вузол може здійснювати зв'язок по одній або більше бездротових лініях зв'язку на основі будь-якої придатної технології бездротового зв’язку або іншим чином підтримувати його. Наприклад, в деяких аспектах бездротовий вузол може асоціюватися з мережею. У деяких аспектах мережа може містити локальну мережу або глобальну мережу. Бездротовий пристрій може підтримувати або іншим чином використовувати одне або більше з різноманітності технологій, протоколів або стандартів бездротового зв’язку, таких як розглянуті в цьому документі (наприклад, CDMA, TDMA, OFDM, OFDMA, WiMAX, Wi-Fi і так далі). Подібним чином бездротовий вузол може підтримувати або іншим чином використовувати одну або більше з різноманітності відповідних схем модуляції або мультиплексування. Бездротовий вузол може відповідно включати в себе відповідні компоненти (наприклад, радіоінтерфейси) для встановлення і здійснення зв'язку по одній або більше бездротових лініях зв'язку з використанням вищенаведених або інших технологій бездротового зв’язку. Наприклад, бездротовий вузол може містити бездротовий приймач-передавач з асоційованими компонентами передавача і приймача, які можуть включати в себе різні компоненти (наприклад, генератори сигналів і процесори сигналів), які полегшують здійснення зв'язку по бездротовому середовищу. Компоненти, описані в цьому документі, можуть бути реалізовані різноманітністю шляхів. Посилаючись на фіг. 17-21, апарати 1700, 1800, 1900, 2000 і 2100 представлені у вигляді послідовності взаємопов'язаних функціональних блоків. У деяких аспектах функціональні можливості цих блоків можуть бути реалізовані у вигляді системи обробки, що включає в себе один або більше процесорних компонентів. У деяких аспектах функціональні можливості цих блоків можуть бути реалізовані з використанням, наприклад, щонайменше частини однієї або більше інтегральних схем (наприклад, ASIC). Як обговорювалося в цьому документі, інтегральна схема може містити процесор, програмне забезпечення, інші пов'язані компоненти або яку-небудь їх комбінацію. Функціональні можливості цих блоків також можуть бути реалізовані деяким іншим чином, який розкривається в цьому документі. У деяких аспектах один або більше пунктирних блоків на фіг. 17-21 є необов'язковими. Апарати 1700, 1800, 1900, 2000 і 2100 можуть включати в себе один або більше модулів, які можуть виконувати одну або більше функцій, описаних вище відносно різних фігур. Наприклад, засіб 1702 прийому, засіб 1806 прийому повідомлення, засіб 1906 прийому запиту, засіб 2012 прийому сигналу або засіб 2108 прийому можуть відповідати, наприклад, приймачу і/або контролеру зв'язку, які обговорювалися в цьому документі. Засіб 1704 визначення ідентифікації або засіб 1902 визначення ідентичного ідентифікатора можуть відповідати, наприклад, детектору плутанини, який обговорювався в цьому документі. Засіб 1706 відправлення повідомлення, засіб 1802 відправлення ідентифікатора, засіб 1808 задавання ідентифікатора, засіб 1908 визначення ідентифікатора, засіб 2004 визначення типу, засіб 2006 визначення другого ідентифікатора або засіб 2104 вибору ідентифікатора можуть відповідати, наприклад, контролеру ідентифікатора, який обговорювався в цьому документі. Засіб 1706 відправлення або засіб 2008 передачі можуть відповідати, наприклад, передавачу і/або контролеру зв'язку, які обговорювалися в цьому документі. Засіб 1804 відправлення порогового значення або засіб 1810 задавання порогового значення можуть відповідати, наприклад, контролеру порогового значення, який обговорювався в цьому документі. Засіб 1904 відправлення звітів може відповідати, наприклад, генератору звітів, який обговорювався в цьому документі. Засіб 2002 визначення першого ідентифікатора, засіб 2010 використання ідентифікатора, засіб 2102 зв'язку або засіб 2106 передачі можуть відповідати, наприклад, контролеру зв'язку, який обговорювався в цьому документі. Засіб 2014 визначення інтенсивності сигналу може відповідати, наприклад, процесору сигналів і/або приймачу, які обговорювалися в цьому документі. 16 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 Потрібно розуміти, що будь-яке посилання на елемент в цьому документі з використанням позначення, такого як "перший", "другий" і так далі, загалом, не обмежує кількість або порядок цих елементів. Швидше, ці позначення можуть використовуватися в цьому документі як зручний спосіб проведення відмінностей між двома або більше елементами або екземплярами елемента. Таким чином, посилання на перший і другий елементи не означає, що там можуть застосовуватися тільки два елементи або що перший елемент деяким чином повинен передувати другому елементу. Також, якщо не вказане інше, набір елементів може містити один або більше елементів. Додатково, термінологія у вигляді "щонайменше одне з: А, В, або С", використовувана в описі або формулі винаходу, означає "А або В або С, або будь-яка комбінація цих елементів". Фахівці в даній галузі техніки повинні розуміти, що інформація і сигнали можуть бути представлені з використанням будь-якої різноманітності відмінних технологій і методик. Наприклад, дані, інструкції, команди, інформація, сигнали, розряди, символи і елементарні посилки, на які можуть посилатися по всьому вищенаведеному опису, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками або будь-якою їх комбінацією. Фахівці повинні додатково брати до уваги, що будь-які з різних ілюстративних логічних блоків, модулів, процесорів, засобів, схем і етапів алгоритмів, описаних застосовно до аспектів, розкритих в цьому документі, можуть бути реалізовані як електронне апаратне забезпечення (наприклад, цифрова реалізація, аналогова реалізація або комбінація з двох, які можуть бути сконструйовані з використанням кодування вихідного тексту або деякої іншої методики), різні форми, що включають інструкцій програмного або конструктивного коду (які в цьому документі для зручності можуть називатися "програмним забезпеченням" або "програмним модулем"), або комбінації обох. Щоб ясно проілюструвати цю взаємозамінність апаратного і програмного забезпечення, різні пояснювальні компоненти, блоки, модулі, схеми і етапи описані вище, загалом, на основі їх функціональних можливостей. Чи реалізовані такі функціональні можливості як апаратне забезпечення або як програмне забезпечення, залежить від конкретного застосування і конструктивних обмежень, що накладаються на всю систему. Кваліфіковані фахівці можуть реалізувати описані функціональні можливості різними шляхами для кожного конкретного застосування, але такі рішення по реалізації не повинні інтерпретуватися як такі, що викликають відхилятися від обсягу даного розкриття винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані застосовно до аспектів, розкритих в цьому документі, можуть бути реалізовані або виконані за допомогою інтегральної схеми (IC), термінала доступу або точки доступу. IC може містити універсальний процесор, цифровий процесор сигналів (DSP), спеціалізовану інтегральну схему (ASIC), програмовану користувачем вентильну матрицю (FPGA) або інший програмований логічний пристрій, схему на дискретних компонентах або транзисторну логіку, дискретні апаратні компоненти, електричні компоненти, оптичні компоненти, механічні компоненти або будь-яку їх комбінацію, призначені для виконання функцій, описаних в цьому документі, і може виконувати коди або інструкції, які знаходяться всередині IC, поза IC або і те, і інше. Універсальний процесор може бути мікропроцесором, але в альтернативному варіанті процесор може бути будь-яким традиційним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також може бути реалізований у вигляді комбінації обчислювальних пристроїв, наприклад, комбінації DSP і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів спільно з ядром DSP або будь-якої іншої подібної конфігурації. Мається на увазі, що будь-який наданий порядок або ієрархія етапів в будь-якому розкритому процесі є прикладом вибіркового підходу. На основі переваг конструювання мається на увазі, що наданий порядок або ієрархія етапів в процесах можуть бути переупорядковані, залишаючись в рамках обсягу даного розкриття винаходу. Прикладена формула винаходу представляє елементи різних етапів в зразковому порядку і не означає, що вони обмежені представленим порядком або ієрархією. Описані функції можуть бути реалізовані в апаратному забезпеченні, програмному забезпеченні, програмно-апаратному забезпеченні або будь-якій їх комбінації. При реалізації в програмному забезпеченні функції можуть зберігатися або передаватися у вигляді однієї або більше інструкцій або коду на машиночитаному носії. Машиночитані носії включають в себе як комп'ютерні носії інформації, так і засоби зв'язку, включаючи будь-який носій, який полегшує передачу комп'ютерної програми з одного місця в інше. Носії інформації можуть бути будьякими наявними носіями, до яких можна здійснювати доступ за допомогою комп'ютера. Шляхом прикладу, але не обмежуючись цим, такі машиночитані носії можуть містити RAM, ROM, EEPROM, CD-ROM або інші накопичувачі на оптичних дисках, накопичувачі на магнітних дисках 17 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 або інші магнітні запам'ятовуючі пристрої, або будь-які інші носії, які можуть використовуватися для перенесення або зберігання бажаного програмного коду у формі інструкцій або структур даних і до яких можна здійснити доступ за допомогою комп'ютера. Також будь-яке підключення коректно називати машиночитаним носієм. Наприклад, якщо програмне забезпечення передається з веб-сайта, сервера або іншого віддаленого джерела з використанням коаксіального кабелю, оптоволоконного кабелю, витої пари, цифрової абонентської лінії (DSL) або бездротових технологій, наприклад ІЧ-зв'язку, радіочастотного зв’язку і НВЧ-зв'язку, то коаксіальний кабель, оптоволоконний кабель, вита пара, DSL або бездротові технології, наприклад ІЧ-зв'язок, радіочастотний зв’язок і НВЧ-зв'язок, включаються у визначення носія. Дисковий запам'ятовуючий пристрій і диск, при використанні в даному документі, включають в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), гнучкий диск і диск Blu-ray, причому дискові запам'ятовуючі пристрої звичайно відтворюють дані магнітним способом, тоді як диски відтворюють дані оптично за допомогою лазерів. Комбінації вищепереліченого також потрібно включити в обсяг машиночитаних носіїв. Таким чином, потрібно брати до уваги, що машиночитаний носій може бути реалізований в будь-якому придатному комп'ютерному програмному продукті. У зв'язку з вищеописаним, в деяких аспектах перший спосіб зв’язку включає: прийом повідомлення для вузла, ідентифікованого першим ідентифікатором вузла; визначення, чи ідентифікований інший вузол першим ідентифікатором вузла; і відправлення, в результаті визначення, повідомлення, що призначає використання другого ідентифікатора вузла для встановлення зв'язку з вузлом. Додатково, в деяких особливостях щонайменше одне з нижченаведеного також може застосовуватися до першого способу зв'язку: визначення, чи ідентифікований інший вузол першим ідентифікатором вузла, включає визначення, чи використовує множина стільників призначений ідентифікатор стільника; другий ідентифікатор вузла однозначно ідентифікує вузол; перший ідентифікатор вузла є унікальним в першій області, а другий ідентифікатор вузла є унікальним у другій області, яка більше першої області; повідомлення містить запит передачі обслуговування, передачу сигналів керування перешкодами, звіт про вимірювання інтенсивності сигналу або повідомлення для резервування щонайменше одного ресурсу; спосіб додатково включає: прийом іншого повідомлення для вузла, де інше повідомлення містить другий ідентифікатор вузла, і тунелювання іншого повідомлення до вузла; визначення включає: проведення виявлення сусідів або визначення, чи знайдений перший ідентифікатор в списку ідентифікаторів; список ідентифікаторів містить діапазон; повідомлення містить вказівку першого ідентифікатора вузла і визначення, що містить порівняння вказівки зі списком вказівок ідентифікаторів вузла; список вказівок ідентифікаторів вузла містить ідентифікатори вузла, які є загальними для більше ніж одного вузла в зоні, і ідентифікатори вузла приймаються за допомогою іншого повідомлення або за допомогою виявлення сусідів; перший ідентифікатор вузла містить фізичний ідентифікатор стільника, ідентифікатор пілотного сигналу або послідовність псевдовипадкових чисел, а другий ідентифікатор вузла містить глобальний ідентифікатор стільника, ідентифікатор мережі доступу або ідентифікатор сектора; вузол містить точку доступу; вузол містить фемтостільник або пікостільник; вузол обмежений забороною надання щонайменше для одного іншого вузла щонайменше одного з: передачі сигналів, доступу до даних, реєстрації, персонального виклику або послуги. У деяких аспектах апарат для зв'язку містить: приймач, сконфігурований з можливістю прийому повідомлення для вузла, ідентифікованого першим ідентифікатором вузла; детектор плутанини, сконфігурований з можливістю визначення, чи ідентифікований інший вузол першим ідентифікатором вузла; і контролер ідентифікатора, сконфігурований з можливістю відправлення, в результаті визначення, повідомлення, що призначає використання другого ідентифікатора вузла для встановлення зв'язку з вузлом. У деяких аспектах апарат для зв'язку містить: засіб для прийому повідомлення для вузла, ідентифікованого першим ідентифікатором вузла; засіб для визначення, чи ідентифікований інший вузол першим ідентифікатором вузла; і засіб для відправлення, в результаті визначення, повідомлення, що призначає використання другого ідентифікатора вузла для встановлення зв'язку з вузлом. У деяких аспектах комп'ютерний програмний продукт містить: машиночитаний носій, що містить коди, щоб примусити комп'ютер: прийняти повідомлення для вузла, ідентифікованого першим ідентифікатором вузла; визначити, чи ідентифікований інший вузол першим ідентифікатором вузла; і відправити, в результаті визначення, повідомлення, що призначає використання другого ідентифікатора вузла для встановлення зв'язку з вузлом. 18 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 У деяких аспектах другий спосіб зв’язку включає: прийняття рішення про передачу повідомлення вузлу, ідентифікованому першим ідентифікатором вузла; визначення, чи може інший вузол бути ідентифікований першим ідентифікатором вузла; і використання другого ідентифікатора вузла для встановлення зв'язку з вузлом на основі визначення. Додатково, в деяких аспектах щонайменше одне з нижченаведеного також може застосовуватися до другого способу зв'язку: другий ідентифікатор вузла однозначно ідентифікує вузол; перший ідентифікатор вузла є унікальним в першій області, другий ідентифікатор вузла є унікальним у другій області, яка більше першої області; повідомлення містить запит передачі обслуговування, передачу сигналів керування перешкодами, звіт про вимірювання інтенсивності сигналу або повідомлення для резервування щонайменше одного ресурсу; визначення включає прийом повідомлення, яке вказує, чи ідентифікований інший вузол першим ідентифікатором вузла; спосіб додатково включає передачу повідомлення, що містить вказівку першого ідентифікатора, вузла для встановлення зв'язку, де визначення включає прийом відповіді на повідомлення, яке вказує, що другий ідентифікатор вузла повинен використовуватися для встановлення зв'язку; визначення включає: спробу здійснення зв'язку з іншим вузлом; і прийом повідомлення від іншого вузла, яке вказує, що здійснення зв'язку не авторизоване; спосіб додатково включає використання другого ідентифікатора вузла для подальшої спроби встановити зв'язок з вузлом; перший ідентифікатор вузла містить фізичний ідентифікатор стільника, ідентифікатор пілотного сигналу або послідовність псевдовипадкових чисел, а другий ідентифікатор вузла містить глобальний ідентифікатор стільника, ідентифікатор мережі доступу або ідентифікатор сектора; вузол містить точку доступу; вузол містить фемтостільник або пікостільник; вузол обмежений забороною надання, щонайменше для одного іншого вузла, щонайменше одного з: передачі сигналів, доступу до даних, реєстрації, персонального виклику або послуги. У деяких аспектах апарат для зв'язку містить: контролер зв'язку, сконфігурований з можливістю прийняття рішення про передачу повідомлення вузлу, ідентифікованому першим ідентифікатором вузла; і детектор плутанини, сконфігурований з можливістю визначення, чи може інший вузол бути ідентифікований першим ідентифікатором вузла; де контролер зв'язку додатково конфігурується з можливістю використання другого ідентифікатора вузла, щоб встановити зв'язок з вузлом на основі визначення. У деяких аспектах апарат для зв'язку містить: засіб для прийняття рішення про передачу повідомлення вузлу, ідентифікованому першим ідентифікатором вузла; засіб для визначення, чи може інший вузол бути ідентифікований першим ідентифікатором вузла; і засіб для використання другого ідентифікатора вузла для встановлення зв'язку з вузлом на основі визначення. У деяких аспектах комп'ютерний програмний продукт містить: машиночитаний носій, що містить коди, щоб примусити комп'ютер: прийняти рішення про передачу повідомлення вузлу, ідентифікованому першим ідентифікатором вузла; визначити, чи може інший вузол бути ідентифікований першим ідентифікатором вузла; і використовувати другий ідентифікатор вузла для встановлення зв'язку з вузлом на основі визначення. У деяких аспектах третій спосіб зв’язку включає: визначення першого ідентифікатора для встановлення зв'язку з точкою доступу; визначення типу першого ідентифікатора; і визначення, на основі типу першого ідентифікатора, другого ідентифікатора для встановлення зв'язку з точкою доступу. Додатково, в деяких аспектах щонайменше одне з нижченаведеного також може застосовуватися до третього способу зв'язку: визначення типу першого ідентифікатора включає прийом повідомлення, яке вказує, чи ідентифікований інший вузол першим ідентифікатором; спосіб додатково включає використання другого ідентифікатора для подальшої спроби встановити зв'язок з точкою доступу; визначення типу першого ідентифікатора включає визначення, чи використовує множина стільників ідентичні ідентифікатори стільника першого типу; спосіб додатково включає відправлення звіту про вимірювання, який містить множину записів для ідентичних ідентифікаторів стільників; перший ідентифікатор містить фізичний ідентифікатор стільника, асоційований з точкою доступу, зміщення псевдовипадкового числа, асоційоване з точкою доступу, або пілотний сигнал про одержання, асоційований з точкою доступу, а другий ідентифікатор містить глобальний ідентифікатор стільника, асоційований з точкою доступу, адресу по Інтернет-протоколу, асоційовану з точкою доступу, або ідентифікатор, який однозначно ідентифікує точку доступу в мережі; активізується визначення другого ідентифікатора, щоб уникнути плутанини, яка інакше була б викликана в результаті використання першого ідентифікатора при встановленні зв'язку з точкою доступу; визначення другого ідентифікатора основане на тому, чи є значення першого ідентифікатора одним з набору призначених значень; набір призначених значень асоціюється з 19 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 точками доступу, які призначаються як не вільні від плутанини; набір призначених значень асоціюється із закритою групою абонентів; набір призначених значень асоціюється з точками доступу щонайменше одного призначеного типу; щонайменше один призначений тип стосується щонайменше одного з групи, що складається з: потужності передачі, зони покриття і здатностей до ретрансляції; спосіб додатково включає прийом списку з набору призначених значень від іншої точки доступу; встановлення зв’язку з точкою доступу включає передачу другого ідентифікатора в поєднанні з повідомленням вимірювання інтенсивності сигналу, звітом про радіоресурси або запитом передачі обслуговування; другий ідентифікатор передається іншій точці доступу, яка ініціює передачу обслуговування до точки доступу; спосіб додатково включає передачу повідомлення до точки доступу з використанням другого ідентифікатора; точка доступу містить фемтостільник або пікостільник; точка доступу обслуговує обмежений набір щонайменше з одного термінала доступу. У деяких аспектах апарат для зв'язку містить: контролер зв'язку, сконфігурований з можливістю визначення першого ідентифікатора для встановлення зв'язку з точкою доступу; і контролер ідентифікатора, сконфігурований з можливістю визначення, на основі першого ідентифікатора, другого ідентифікатора для встановлення зв'язку з точкою доступу. У деяких аспектах апарат для зв'язку містить: засіб для визначення першого ідентифікатора для встановлення зв'язку з точкою доступу; і засіб для визначення, на основі першого ідентифікатора, другого ідентифікатора для встановлення зв'язку з точкою доступу. У деяких аспектах комп'ютерний програмний продукт містить: машиночитаний носій, що містить коди, щоб примусити комп'ютер: визначити перший ідентифікатор для встановлення зв'язку з точкою доступу; і на основі першого ідентифікатора визначити другий ідентифікатор для встановлення зв'язку з точкою доступу. У деяких аспектах четвертий спосіб зв’язку включає: взаємодію з першою точкою доступу; вибір ідентифікатора з набору ідентифікаторів, асоційованого з першою точкою доступу; і передачу вибраного ідентифікатора до другої точки доступу при встановленні зв'язку з другою точкою доступу. Додатково, в деяких аспектах щонайменше одне з нижченаведеного також може застосовуватися до четвертого способу зв'язку: вибір ідентифікатора основується на типі вузла, асоційованому з першою точкою доступу; набір ідентифікаторів містить перший ідентифікатор і другий ідентифікатор, і вибраний ідентифікатор містить другий ідентифікатор; перший ідентифікатор містить фізичний ідентифікатор стільника, асоційований з першою точкою доступу, зміщення псевдовипадкового числа, асоційоване з першою точкою доступу, або пілотний сигнал про одержання, асоційований з першою точкою доступу, а другий ідентифікатор містить глобальний ідентифікатор стільника, асоційований з першою точкою доступу, адресу по Інтернет-протоколу, асоційовану з першою точкою доступу, або ідентифікатор, який однозначно ідентифікує першу точку доступу в мережі; другий ідентифікатор вибирається, щоб уникнути плутанини, яка інакше була б викликана в результаті використання першого ідентифікатора при встановленні зв'язку з другою точкою доступу; вибір ідентифікатора основується на тому, чи є значення першого ідентифікатора одним з набору призначених значень; набір призначених значень асоціюється щонайменше з одним з групи, що складається з: точок доступу, які призначаються як не вільні від плутанини, закритої групи абонентів і точок доступу щонайменше одного призначеного типу; щонайменше один призначений тип стосується щонайменше одного з групи, що складається з: потужності передачі, зони покриття і здатностей до ретрансляції; спосіб додатково включає прийом списку з набору призначених значень від першої точки доступу; вибраний ідентифікатор передається в поєднанні із запитом підключення; вибір ідентифікатора запускається при втраті зв'язку з першою точкою доступу; вибраний ідентифікатор використовується другою точкою доступу для встановлення зв'язку з першою точкою доступу і/або для виділення конфігураційної інформації від першої точки доступу; перша точка доступу містить фемтостільник або пікостільник; перша точка доступу обслуговує обмежений набір щонайменше з одного термінала доступу. У деяких аспектах апарат для зв'язку містить: контролер зв'язку, сконфігурований з можливістю взаємодії з першою точкою доступу; і контролер ідентифікатора, сконфігурований з можливістю вибору ідентифікатора з набору ідентифікаторів, асоційованого з першою точкою доступу; де контролер зв'язку додатково конфігурується з можливістю передачі другій точці доступу вибраного ідентифікатора при встановленні зв'язку з другою точкою доступу. У деяких аспектах апарат для зв'язку містить: засіб для взаємодії з першою точкою доступу; засіб для вибору ідентифікатора з набору ідентифікаторів, асоційованого з першою точкою доступу; і засіб для передачі вибраного ідентифікатора до другої точки доступу при встановленні зв'язку з другою точкою доступу. 20 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 У деяких аспектах комп'ютерний програмний продукт містить: машиночитаний носій, що містить коди, щоб примусити комп'ютер: здійснювати зв'язок з першою точкою доступу; вибрати ідентифікатор з набору ідентифікаторів, асоційованого з першою точкою доступу; і передати вибраний ідентифікатор другій точці доступу при встановленні зв'язку з другою точкою доступу. У деяких аспектах п'ятий спосіб зв’язку включає: визначення, чи використовує множина стільників ідентичний ідентифікатор стільника першого типу; і відправлення запиту на ідентифікатор стільника другого типу, асоційований з ідентифікатором стільника першого типу, на основі визначення. Додатково, в деяких аспектах щонайменше одне з нижченаведеного також може застосовуватися до п'ятого способу зв'язку: ідентифікатор стільника першого типу містить фізичний ідентифікатор стільника, а ідентифікатор стільника другого типу містить глобальний ідентифікатор стільника; спосіб додатково включає прийом звіту про вимірювання, який вказує, що один зі стільників використовує ідентифікатор стільника, який міг би викликати плутанину; визначення основується на виявленні сусідів, яке вказує ідентифікатори стільників, використовувані стільниками; визначення основується на прийнятому повідомленні, яке вказує ідентифікатори стільників, використовувані стільниками; спосіб додатково включає: прийом відповіді на запит, де відповідь містить ідентифікатор стільника другого типу, і ініціацію передачі обслуговування з використанням ідентифікатора стільника другого типу; стільники містять фемто- або пікостільники; спосіб виконується базовою станцією. У деяких аспектах апарат для зв'язку містить: детектор плутанини, сконфігурований з можливістю визначення, чи використовують перший стільник і другий стільник ідентичний ідентифікатор стільника першого типу; і контролер ідентифікатора, сконфігурований з можливістю відправлення запиту на ідентифікатор стільника другого типу, асоційований з ідентифікатором стільника першого типу, на основі визначення. У деяких аспектах апарат для зв'язку містить: засіб для визначення, чи використовують перший стільник і другий стільник ідентичний ідентифікатор стільника першого типу; і засіб для відправлення запиту на ідентифікатор стільника другого типу, асоційований з ідентифікатором стільника першого типу, на основі визначення. У деяких аспектах комп'ютерний програмний продукт містить: машиночитаний носій, що містить коди, щоб примусити комп'ютер: визначити, чи використовують перший стільник і другий стільник ідентичний ідентифікатор стільника першого типу; і відправити запит на ідентифікатор стільника другого типу, асоційований з ідентифікатором стільника першого типу, на основі визначення. У деяких аспектах шостий спосіб зв’язку включає: прийом сигналу, асоційованого з ідентифікатором стільника; визначення, чи є ідентифікатор стільника одним із заданого набору ідентифікаторів стільників першого типу; визначення, більше або дорівнює порогу, асоційованому із заданим набором ідентифікаторів стільників, інтенсивність сигналу; одержання ідентифікатора стільника другого типу, асоційованого з ідентифікатором стільника, якщо ідентифікатор стільника є одним із заданого набору ідентифікаторів стільників і інтенсивність сигналу більше або дорівнює порогу; і відправлення повідомлення, що містить одержаний ідентифікатор стільника. Додатково, в деяких аспектах щонайменше одне з нижченаведеного також може застосовуватися до шостого способу зв'язку: ідентифікатори стільників першого типу містять фізичні ідентифікатори стільників, а ідентифікатор стільника другого типу містить глобальний ідентифікатор стільника; заданий набір містить піднабір всіх ідентифікаторів стільників першого типу, і заданий набір ідентифікує ідентифікатор стільника, який можна надати декільком стільникам в зоні покриття іншого стільника; одержання ідентифікатора стільника включає прийом ідентифікатора стільника від стільника, який передав сигнал; повідомлення містить звіт про вимірювання; спосіб додатково включає прийом команди для виконання передачі обслуговування до стільника, асоційованого з одержаним ідентифікатором стільника, в результаті відправлення повідомлення; спосіб додатково включає прийом заданого набору ідентифікаторів стільників і порога бездротовим способом; ідентифікатори стільників першого типу ідентифікують фемто- або пікостільники; спосіб виконується терміналом доступу. У деяких аспектах апарат для зв'язку містить: приймач, сконфігурований з можливістю прийому сигналу, асоційованого з ідентифікатором стільника; компаратор для визначення, чи є ідентифікатор стільника одним із заданого набору ідентифікаторів стільників першого типу; процесор сигналів, сконфігурований з можливістю визначення, більше або дорівнює порогу, асоційованому із заданим набором ідентифікаторів стільників, інтенсивність сигналу; контролер ідентифікатора, сконфігурований з можливістю одержання ідентифікатора стільника другого типу, асоційованого з ідентифікатором стільника, якщо ідентифікатор стільника є одним із заданого набору ідентифікаторів стільників, і інтенсивність сигналу більше або дорівнює порогу; 21 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 і передавач, сконфігурований з можливістю відправлення повідомлення, що містить одержаний ідентифікатор стільника. У деяких аспектах апарат для зв'язку містить: засіб для прийому сигналу, асоційованого з ідентифікатором стільника; засіб для визначення, чи є ідентифікатор стільника одним із заданого набору ідентифікаторів стільників першого типу; засіб для визначення, більше або дорівнює порогу, асоційованому із заданим набором ідентифікаторів стільників, інтенсивність сигналу; засіб для одержання ідентифікатора стільника другого типу, асоційованого з ідентифікатором стільника, якщо ідентифікатор стільника є одним із заданого набору ідентифікаторів стільників і інтенсивність сигналу більше або дорівнює порогу; і засіб для відправлення повідомлення, що містить одержаний ідентифікатор стільника. У деяких аспектах комп'ютерний програмний продукт містить: машиночитаний носій, що містить коди, щоб примусити комп'ютер: прийняти сигнал, асоційований з ідентифікатором стільника; визначити, чи є ідентифікатор стільника одним із заданого набору ідентифікаторів стільників першого типу; визначити, більше або дорівнює порогу, асоційованому із заданим набором ідентифікаторів стільників, інтенсивність сигналу; одержати ідентифікатор стільника другого типу, асоційований з ідентифікатором стільника, якщо ідентифікатор стільника є одним із заданого набору ідентифікаторів стільників і інтенсивність сигналу більше або дорівнює порогу; і відправити повідомлення, що містить одержаний ідентифікатор стільника. У деяких аспектах сьомий спосіб зв’язку включає: відправлення до вузла заданого набору ідентифікаторів стільників першого типу; відправлення до вузла порога, асоційованого із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатори стільників другого типу; і прийом повідомлення від вузла, що містить один з ідентифікаторів стільників другого типу. Додатково, в деяких аспектах щонайменше одне з нижченаведеного також може застосовуватися до сьомого способу зв'язку: ідентифікатори стільників першого типу містять фізичні ідентифікатори стільників, а ідентифікатори стільників другого типу містять глобальні ідентифікатори стільників; заданий набір містить піднабір розширеного набору ідентифікаторів стільників першого типу, і заданий набір ідентифікує ідентифікатор стільника, який можна надати декільком стільникам в зоні покриття іншого стільника; спосіб додатково включає задавання заданого набору ідентифікаторів стільників; задавання заданого набору ідентифікаторів стільників включає ідентифікацію множини сусідніх стільників, які використовують загальний ідентифікатор стільника першого типу; спосіб додатково включає задавання порога; повідомлення містить звіт про вимірювання; спосіб додатково включає видачу інструкцій вузлу виконати передачу обслуговування до стільника, асоційованого з прийнятим ідентифікатором стільника другого типу; ідентифікатори стільників першого типу ідентифікують фемто- або пікостільники; спосіб виконується базовою станцією. У деяких аспектах апарат для зв'язку містить: контролер ідентифікатора, сконфігурований з можливістю відправлення до вузла заданого набору ідентифікаторів стільників першого типу; контролер порогового значення, сконфігурований з можливістю відправлення до вузла порога, асоційованого із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатори стільників другого типу; і приймач, сконфігурований з можливістю прийому повідомлення від вузла, що містить один з ідентифікаторів стільників другого типу. У деяких аспектах апарат для зв'язку містить: засіб для відправлення до вузла заданого набору ідентифікаторів стільників першого типу; засіб для відправлення до вузла порога, асоційованого із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатори стільників другого типу; ізасіб для прийому повідомлення від вузла, що містить один з ідентифікаторів стільників другого типу. У деяких аспектах комп'ютерний програмний продукт містить: машиночитаний носій, що містить коди, щоб примусити комп'ютер: відправити до вузла заданий набір ідентифікаторів стільників першого типу; відправити до вузла поріг, асоційований із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатори стільників другого типу; і прийняти повідомлення від вузла, що містить один з ідентифікаторів стільників другого типу. У деяких аспектах восьмий спосіб зв’язку включає: прийом повідомлення, що містить призначений ідентифікатор стільника першого типу; визначення, чи використовує множина стільників призначений ідентифікатор стільника; і відправлення запиту на ідентифікатор стільника другого типу, асоційований з призначеним ідентифікатором стільника, на основі визначення. Додатково, в деяких аспектах щонайменше одне з нижченаведеного також може застосовуватися до восьмого способу зв'язку: ідентифікатор стільника першого типу містить 22 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 фізичний ідентифікатор стільника, а ідентифікатор стільника другого типу містить глобальний ідентифікатор стільника; повідомлення додатково містить першу вказівку інтенсивності прийнятого сигналу першого сигналу від першого зі стільників, які використовують призначений ідентифікатор стільника, спосіб додатково включає визначення, чи може виникнути плутанина в ідентифікаторі стільника, на основі першої вказівки інтенсивності прийнятого сигналу і другої вказівки інтенсивності прийнятого сигналу другого сигналу від другого зі стільників, які використовують призначений ідентифікатор стільника, і відправлення запиту додатково основується на визначенні, чи може виникнути плутанина в ідентифікаторі стільника; відправлення заданого набору ідентифікаторів стільників першого типу до вузла, який відправив повідомлення, відправлення до вузла порога, асоційованого із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатори стільників другого типу; заданий набір містить піднабір розширеного набору ідентифікаторів стільників першого типу, і заданий набір ідентифікує ідентифікатор стільника, який можна призначити декільком стільникам в зоні покриття іншого стільника; повідомлення містить звіт про вимірювання; спосіб додатково включає видачу інструкцій вузлу виконати передачу обслуговування до стільника, асоційованого з прийнятим ідентифікатором стільника другого типу; ідентифікатор стільника першого типу ідентифікує фемто- або пікостільник; спосіб виконується базовою станцією. У деяких аспектах апарат для зв'язку містить: приймач, сконфігурований з можливістю прийому повідомлення, що містить призначений ідентифікатор стільника першого типу; детектор плутанини, сконфігурований з можливістю визначення, чи використовує множина стільників призначений ідентифікатор стільника; і контролер ідентифікатора, сконфігурований з можливістю відправлення запиту на ідентифікатор стільника другого типу, асоційований з призначеним ідентифікатором стільника, на основі визначення. У деяких аспектах апарат для зв'язку містить: засіб для прийому повідомлення, що містить призначений ідентифікатор стільника першого типу; засіб для визначення, чи використовує множина стільників призначений ідентифікатор стільника; і засіб для відправлення запиту на ідентифікатор стільника другого типу, асоційований з призначеним ідентифікатором стільника, на основі визначення. У деяких аспектах комп'ютерний програмний продукт містить: машиночитаний носій, що містить коди, щоб примусити комп'ютер: прийняти повідомлення, що містить призначений ідентифікатор стільника першого типу; визначити, чи використовує множина стільників призначений ідентифікатор стільника; і відправити запит на ідентифікатор стільника другого типу, асоційований з призначеним ідентифікатором стільника, на основі визначення. У деяких аспектах дев'ятий спосіб зв’язку включає: визначення, чи використовує множина стільників ідентичні ідентифікатори стільників першого типу; і відправлення звіту про вимірювання, який містить множину записів для ідентичних ідентифікаторів стільників. Додатково, в деяких аспектах щонайменше одне з нижченаведеного також може застосовуватися до дев'ятого способу зв'язку: спосіб додатково включає визначення ідентифікаторів стільників другого типу, асоційованих з ідентичними ідентифікаторами стільників, і звіт про вимірювання додатково містить ідентифікатори стільників другого типу; ідентифікатори стільників першого типу містять фізичні ідентифікатори стільників, а ідентифікатори стільників другого типу містять глобальні ідентифікатори стільників; визначення включає прийом сигналів від множини стільників, і сигнали містять ідентичні ідентифікатори стільників; стільники містять фемто- або пікостільники; спосіб виконується терміналом доступу. У деяких аспектах апарат для зв'язку містить: детектор плутанини, сконфігурований з можливістю визначення, чи використовує множина стільників ідентичні ідентифікатори стільників; і генератор звітів про вимірювання, сконфігурований з можливістю відправлення звіту про вимірювання, який містить множину записів для ідентичних ідентифікаторів стільників. У деяких аспектах апарат для зв'язку містить: засіб для визначення, чи використовує множина стільників ідентичні ідентифікатори стільників; і засіб для відправлення звіту про вимірювання, який містить множину записів для ідентичних ідентифікаторів стільників. У деяких аспектах комп'ютерний програмний продукт містить: машиночитаний носій, що містить коди, щоб примусити комп'ютер: визначити, чи використовує множина стільників ідентичні ідентифікатори стільників; і відправити звіт про вимірювання, який містить множину записів для ідентичних ідентифікаторів стільників. У деяких аспектах десятий спосіб зв'язку включає: визначення, чи використовує множина стільників ідентичні ідентифікатори стільників; і відправлення звіту про вимірювання на основі визначення. Додатково, в деяких аспектах щонайменше одне з нижченаведеного також може застосовуватися до десятого способу зв'язку: спосіб додатково включає прийом запиту 23 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 інформації про плутанину; звіт про вимірювання відправляється у відповідь на запит і містить вказівку визначення; ідентичні ідентифікатори стільників містять фізичні ідентифікатори стільників; стільники містять стільники, від яких на даний час приймаються синхросигнали і/або пілотні сигнали; стільники містять стільники, від яких синхросигнали і/або пілотні сигнали приймалися протягом заданого періоду часу; стільники містять стільники, від яких синхросигнали і/або пілотні сигнали приймалися протягом періоду часу, асоційованого із заданою кількістю передач обслуговування; ідентичні ідентифікатори стільників є ідентифікаторами стільників першого типу, спосіб додатково включає визначення ідентифікаторів стільників другого типу, асоційованих з ідентичними ідентифікаторами стільників, і звіт про вимірювання додатково містить ідентифікатори стільників другого типу; ідентифікатори стільників першого типу містять фізичні ідентифікатори стільників, а ідентифікатори стільників другого типу містять глобальні ідентифікатори стільників; визначення включає прийом сигналів від множини стільників, і сигнали містять ідентичні ідентифікатори стільників; стільники містять фемто- або пікостільники; спосіб виконується терміналом доступу. У деяких аспектах апарат для зв'язку містить: детектор плутанини, сконфігурований з можливістю визначення, чи використовує множина стільників ідентичні ідентифікатори стільників; і генератор звітів про вимірювання, сконфігурований з можливістю відправлення звіту про вимірювання на основі визначення. У деяких аспектах апарат для зв'язку містить: засіб для визначення, чи використовує множина стільників ідентичні ідентифікатори стільників; і засіб для відправлення звіту про вимірювання на основі визначення. У деяких аспектах комп'ютерний програмний продукт містить: машиночитаний носій, що містить коди, щоб примусити комп'ютер: визначити, чи використовує множина стільників ідентичні ідентифікатори стільників; і відправити звіт про вимірювання на основі визначення. У зв'язку з вищенаведеним, в деяких аспектах одинадцятий спосіб зв’язку включає: прийом запиту інформації про плутанину; визначення, чи використовує множина стільників ідентичні ідентифікатори стільників; і відправлення повідомлення у відповідь на запит, де повідомлення містить вказівку визначення. Додатково, в деяких аспектах щонайменше одне з нижченаведеного також може застосовуватися до одинадцятого способу зв'язку: ідентичні ідентифікатори стільників містять фізичні ідентифікатори стільників; запит інформації про плутанину стосується призначеного ідентифікатора стільника; повідомлення відправляється в результаті визначення, що множина стільників використовує ідентичні ідентифікатори стільників; запит містить запит звіту про вимірювання; повідомлення містить звіт про вимірювання; стільники містять фемто- або пікостільники; спосіб виконується терміналом доступу. У деяких аспектах апарат для зв'язку містить: приймач, сконфігурований з можливістю прийому запиту інформації про плутанину; детектор плутанини, сконфігурований з можливістю визначення, чи використовує множина стільників ідентичні ідентифікатори стільників; і передавач, сконфігурований з можливістю відправлення повідомлення у відповідь на запит, де повідомлення містить вказівку визначення. У деяких аспектах апарат для зв'язку містить: засіб для прийому запиту інформації про плутанину; засіб для визначення, чи використовує множина стільників ідентичні ідентифікатори стільників; і засіб для відправлення повідомлення у відповідь на запит, де повідомлення містить вказівку визначення. У деяких аспектах комп'ютерний програмний продукт містить: машиночитаний носій, що містить коди, щоб примусити комп'ютер: прийняти запит інформації про плутанину; визначити, чи використовує множина стільників ідентичні ідентифікатори стільників; і відправити повідомлення у відповідь на запит, де повідомлення містить вказівку визначення. У деяких аспектах функціональні можливості, відповідні одному або більше вищенаведеним аспектам, що стосуються першого, другого, третього, четвертого, п'ятого, шостого, сьомого, восьмого, дев'ятого, десятого і одинадцятого способів, можуть бути реалізовані, наприклад, в апараті, що використовує структуру, яка розкривається в цьому документі. Додатково, комп'ютерний програмний продукт може містити коди, сконфігуровані з можливістю примусити комп'ютер надати функціональні можливості, відповідні одному або більше вищенаведеним аспектам, що стосуються першого, другого, третього, четвертого, п'ятого, шостого, сьомого, восьмого, дев'ятого, десятого і одинадцятого способів зв'язку. Попередній опис розкритих аспектів надається, щоб забезпечити можливість будь-якому фахівцю в даній галузі техніки створити або використовувати дане розкриття винаходу. Різні модифікації цих аспектів будуть повністю очевидні фахівцям в даній галузі техніки, а загальні принципи, надані в цьому документі, можуть бути застосовані до інших аспектів без відхилення 24 UA 99316 C2 від обсягу розкриття винаходу. Таким чином, дане розкриття винаходу не призначене, щоб обмежувати розкриті в цьому документі аспекти, а повинно відповідати найширшому обсягу, що узгоджується з принципами і новими ознаками, розкритими в цьому документі. 5 10 15 20 25 30 35 40 45 50 55 ФОРМУЛА ВИНАХОДУ 1. Спосіб зв'язку, який включає етапи, на яких: приймають перше повідомлення для першого вузла, ідентифікованого першим ідентифікатором вузла; визначають, чи ідентифікований другий вузол першим ідентифікатором вузла; і відправляють, в результаті визначення, друге повідомлення, що призначає використання другого ідентифікатора вузла для встановлення зв'язку з першим вузлом. 2. Спосіб за п. 1, в якому: перший ідентифікатор вузла містить призначений ідентифікатор стільника першого типу; і визначення, чи ідентифікований другий вузол першим ідентифікатором вузла, включає етап, на якому визначають, чи використовує множина стільників призначений ідентифікатор стільників. 3. Спосіб за п. 2, в якому друге повідомлення містить запит ідентифікатора стільника другого типу, асоційованого з призначеним ідентифікатором стільника. 4. Спосіб за п. 2, в якому: перше повідомлення містить першу вказівку інтенсивності прийнятого сигналу першого сигналу від першого зі стільників, які використовують призначений ідентифікатор стільника; спосіб додатково включає етап, на якому визначають, чи може виникнути плутанина з ідентифікатором стільника, на основі першої вказівки інтенсивності прийнятого сигналу і другої вказівки інтенсивності прийнятого сигналу другого сигналу від другого зі стільників, які використовують призначений ідентифікатор стільника; і етап, на якому відправляють друге повідомлення, додатково основується на визначенні, чи може виникнути плутанина з ідентифікатором стільника. 5. Спосіб за п. 2, який додатково включає етапи, на яких: відправляють заданий набір ідентифікаторів стільників першого типу до третього вузла, який відправив перше повідомлення; відправляють до третього вузла поріг, асоційований із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатор стільників другого типу; і приймають третє повідомлення від третього вузла, що містить один з ідентифікаторів стільника другого типу. 6. Спосіб за п. 1, в якому другий ідентифікатор вузла однозначно ідентифікує перший вузол. 7. Спосіб за п. 1, в якому перше повідомлення містить запит передачі обслуговування, передачу сигналів керування перешкодами, звіт про вимірювання інтенсивності сигналу або повідомлення для резервування щонайменше одного ресурсу. 8. Спосіб за п. 1, в якому визначення включає етапи, на яких: проводять виявлення сусідів; або визначають, чи знайдений перший ідентифікатор вузла в списку ідентифікаторів. 9. Спосіб за п. 1, в якому: перше повідомлення містить вказівку першого ідентифікатора вузла; і визначення включає етап, на якому порівнюють вказівку зі списком вказівок ідентифікаторів вузла. 10. Спосіб за п. 1, в якому: перший ідентифікатор вузла містить фізичний ідентифікатор стільника, ідентифікатор пілотного сигналу або послідовність псевдовипадкових чисел; і другий ідентифікатор вузла містить глобальний ідентифікатор стільника, ідентифікатор мережі доступу або ідентифікатор сектора. 11. Апарат для зв'язку, який містить: приймач, сконфігурований з можливістю прийому першого повідомлення для першого вузла, ідентифікованого першим ідентифікатором вузла; детектор плутанини, сконфігурований з можливістю визначення, чи ідентифікований другий вузол першим ідентифікатором вузла; і 25 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 контролер ідентифікатора, сконфігурований з можливістю відправлення, в результаті визначення, другого повідомлення, що призначає використання другого ідентифікатора вузла для встановлення зв'язку з першим вузлом. 12. Апарат за п. 11, в якому: перший ідентифікатор вузла містить призначений ідентифікатор стільника першого типу; і визначення, чи ідентифікований другий вузол першим ідентифікатором вузла, включає визначення, чи використовує множина стільників призначений ідентифікатор стільника. 13. Апарат за п. 12, в якому друге повідомлення містить запит ідентифікатора стільника другого типу, асоційованого з призначеним ідентифікатором стільника. 14. Апарат за п. 12, в якому: перше повідомлення містить першу вказівку інтенсивності прийнятого сигналу першого сигналу від першого зі стільників, які використовують призначений ідентифікатор стільника; детектор плутанини додатково сконфігурований з можливістю визначення, чи може виникнути плутанина з ідентифікатором стільника, на основі першої вказівки інтенсивності прийнятого сигналу і другої вказівки інтенсивності прийнятого сигналу другого сигналу від другого зі стільників, які використовують призначений ідентифікатор стільника; і відправлення другого повідомлення додатково основане на визначенні, чи може виникнути плутанина з ідентифікатором стільника. 15. Апарат за п. 12, який додатково містить передавач, сконфігурований з можливістю: відправлення заданого набору ідентифікаторів стільників першого типу до третього вузла, який відправив перше повідомлення; відправлення до третього вузла порога, асоційованого із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатор стільника другого типу; і прийому третього повідомлення від третього вузла, що містить один з ідентифікаторів стільників другого типу. 16. Апарат за п. 11, в якому другий ідентифікатор вузла однозначно ідентифікує перший вузол. 17. Апарат за п. 11, в якому перше повідомлення містить запит передачі обслуговування, передачу сигналів керування перешкодами, звіт про вимірювання інтенсивності сигналу або повідомлення для резервування щонайменше одного ресурсу. 18. Апарат за п. 11, в якому визначення включає: проведення виявлення сусідів; або визначення, чи знайдений перший ідентифікатор вузла в списку ідентифікаторів. 19. Апарат за п. 11, в якому: перше повідомлення містить вказівку першого ідентифікатора вузла; і визначення включає порівняння вказівки зі списком вказівок ідентифікаторів вузла. 20. Апарат за п. 11, в якому: перший ідентифікатор вузла містить фізичний ідентифікатор стільника, ідентифікатор пілотного сигналу або послідовність псевдовипадкових чисел; і другий ідентифікатор вузла містить глобальний ідентифікатор стільника, ідентифікатор мережі доступу або ідентифікатор сектора. 21. Апарат для зв'язку, який містить: засіб для прийому першого повідомлення для першого вузла, ідентифікованого першим ідентифікатором вузла; засіб для визначення, чи ідентифікований другий вузол першим ідентифікатором вузла; і засіб для відправлення, в результаті визначення, другого повідомлення, що призначає використання другого ідентифікатора вузла для встановлення зв'язку з першим вузлом. 22. Апарат за п. 21, в якому: перший ідентифікатор вузла містить призначений ідентифікатор стільника першого типу; і визначення, чи ідентифікований другий вузол першим ідентифікатором вузла, включає визначення, чи використовує множина стільників призначений ідентифікатор стільника. 23. Апарат за п. 22, в якому друге повідомлення містить запит ідентифікатора стільника другого типу, асоційованого з призначеним ідентифікатором стільника. 24. Апарат за п. 22, в якому: перше повідомлення містить першу вказівку інтенсивності прийнятого сигналу першого сигналу від першого зі стільників, які використовують призначений ідентифікатор стільника; засіб для визначення сконфігурований з можливістю визначення, чи може виникнути плутанина з ідентифікатором стільника, на основі першої вказівки інтенсивності прийнятого 26 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 60 сигналу і другої вказівки інтенсивності прийнятого сигналу другого сигналу від другого зі стільників, які використовують призначений ідентифікатор стільника; і відправлення другого повідомлення додатково основане на визначенні, чи може виникнути плутанина з ідентифікатором стільника. 25. Апарат за п. 22, який додатково містить: засіб для відправлення заданого набору ідентифікаторів стільників першого типу до третього вузла, який відправив перше повідомлення; засіб для відправлення до третього вузла порога, асоційованого із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатор стільника другого типу; і засіб для прийому третього повідомлення від третього вузла, що містить один з ідентифікаторів стільників другого типу. 26. Апарат за п. 21, в якому другий ідентифікатор вузла однозначно ідентифікує перший вузол. 27. Апарат за п. 21, в якому перше повідомлення містить запит передачі обслуговування, передачу сигналів керування перешкодами, звіт про вимірювання інтенсивності сигналу або повідомлення для резервування щонайменше одного ресурсу. 28. Апарат за п. 21, в якому визначення включає: проведення виявлення сусідів; або визначення, чи знайдений перший ідентифікатор вузла в списку ідентифікаторів. 29. Апарат за п. 21, в якому: перше повідомлення містить вказівку першого ідентифікатора вузла; і визначення включає порівняння вказівки зі списком вказівок ідентифікаторів вузла. 30. Апарат за п. 21, в якому: перший ідентифікатор вузла містить фізичний ідентифікатор стільника, ідентифікатор пілотного сигналу або послідовність псевдовипадкових чисел; і другий ідентифікатор вузла містить глобальний ідентифікатор стільника, ідентифікатор мережі доступу або ідентифікатор сектора. 31. Машиночитаний носій, який містить коди, щоб примусити комп'ютер: прийняти перше повідомлення для першого вузла, ідентифікованого першим ідентифікатором вузла; визначити, чи ідентифікований другий вузол першим ідентифікатором вузла; і відправити, в результаті визначення, друге повідомлення, що призначає використання другого ідентифікатора вузла для встановлення зв'язку з першим вузлом. 32. Машиночитаний носій за п. 31, в якому: перший ідентифікатор вузла містить призначений ідентифікатор стільника першого типу; і визначення, чи ідентифікований другий вузол першим ідентифікатором вузла, включає визначення, чи використовує множина стільників призначений ідентифікатор стільника. 33. Машиночитаний носій за п. 32, в якому друге повідомлення містить запит ідентифікатора стільника другого типу, асоційованого з призначеним ідентифікатором стільника. 34. Машиночитаний носій за п. 32, в якому: перше повідомлення містить першу вказівку інтенсивності прийнятого сигналу першого сигналу від першого зі стільників, які використовують призначений ідентифікатор стільника; машиночитаний носій додатково містить коди, щоб примусити комп'ютер визначити, чи може виникнути плутанина з ідентифікатором стільника, на основі першої вказівки інтенсивності прийнятого сигналу і другої вказівки інтенсивності прийнятого сигналу другого сигналу від другого зі стільників, які використовують призначений ідентифікатор стільника; і відправлення другого повідомлення додатково основується на визначенні, чи може виникнути плутанина з ідентифікатором стільника. 35. Машиночитаний носій за п. 32, який додатково містить коди, щоб примусити комп'ютер: відправити заданий набір ідентифікаторів стільників першого типу до третього вузла, який відправив перше повідомлення; відправити до третього вузла поріг, асоційований із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатор стільника другого типу; і прийняти третє повідомлення від третього вузла, що містить один з ідентифікаторів стільників другого типу. 36. Спосіб зв'язку, який включає етапи, на яких: відправляють до вузла заданий набір ідентифікаторів стільників першого типу; 27 UA 99316 C2 5 10 15 20 25 30 35 40 45 50 55 відправляють до вузла поріг, асоційований із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатори стільників другого типу; і приймають повідомлення від вузла, що містить один з ідентифікаторів стільників другого типу. 37. Спосіб за п. 36, в якому: ідентифікатори стільників першого типу містять фізичні ідентифікатори стільників; і ідентифікатори стільників другого типу містять глобальні ідентифікатори стільників. 38. Спосіб за п. 36, в якому: заданий набір містить піднабір всіх ідентифікаторів стільників першого типу; і заданий набір ідентифікує ідентифікатор стільника, який можна призначити декільком стільникам в зоні покриття іншого стільника. 39. Спосіб за п. 36, який додатково включає етап, на якому задають заданий набір ідентифікаторів стільників шляхом ідентифікації множини сусідніх стільників, які використовують загальний ідентифікатор стільника першого типу. 40. Спосіб за п. 36, який додатково включає етап, на якому задають поріг. 41. Апарат для зв'язку, який містить: контролер ідентифікатора, сконфігурований з можливістю відправлення до вузла заданого набору ідентифікаторів стільників першого типу; контролер порога, сконфігурований з можливістю відправлення до вузла порога, асоційованого із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатори стільників другого типу; і приймач, сконфігурований з можливістю прийому повідомлення від вузла, що містить один з ідентифікаторів стільників другого типу. 42. Апарат за п. 41, в якому: ідентифікатори стільників першого типу містять фізичні ідентифікатори стільників; і ідентифікатори стільників другого типу містять глобальні ідентифікатори стільників. 43. Апарат за п. 41, в якому: заданий набір містить піднабір всіх ідентифікаторів стільників першого типу; і заданий набір ідентифікує ідентифікатор стільника, який можна призначити декільком стільникам в зоні покриття іншого стільника. 44. Апарат за п. 41, в якому контролер ідентифікатора додатково сконфігурований з можливістю задавання заданого набору ідентифікаторів стільників шляхом ідентифікації множини сусідніх стільників, які використовують загальний ідентифікатор стільника першого типу. 45. Апарат за п. 41, який додатково містить контролер порога, сконфігурований з можливістю задавання порога. 46. Апарат для зв'язку, який містить: засіб для відправлення до вузла заданого набору ідентифікаторів стільників першого типу; засіб для відправлення до вузла порога, асоційованого із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатори стільників другого типу; і засіб для прийому повідомлення від вузла, що містить один з ідентифікаторів стільників другого типу. 47. Апарат за п. 46, в якому: ідентифікатори стільників першого типу містять фізичні ідентифікатори стільників; і ідентифікатори стільників другого типу містять глобальні ідентифікатори стільників. 48. Апарат за п. 46, в якому: заданий набір містить піднабір всіх ідентифікаторів стільників першого типу; і заданий набір ідентифікує ідентифікатор стільника, який можна призначити декільком стільникам в зоні покриття іншого стільника. 49. Апарат за п. 46, який додатково містить засіб для задавання заданого набору ідентифікаторів стільників шляхом ідентифікації множини сусідніх стільників, які використовують загальний ідентифікатор стільника першого типу. 50. Апарат за п. 46, який додатково містить засіб для задавання порога. 51. Машиночитаний носій, який містить коди, щоб примусити комп'ютер: відправити до вузла заданий набір ідентифікаторів стільників першого типу; відправити до вузла поріг, асоційований із заданим набором ідентифікаторів стільників, де поріг призначений для визначення, чи одержувати ідентифікатори стільників другого типу; і 28
ДивитисяДодаткова інформація
Назва патенту англійськоюAccess terminal assisted node identifier confusion resolution
Автори англійськоюUlupinar Faikht, Agashe, Parag Arun, Prakash, Rajat, Gupta, Rajarshi, Kitazoe, Masato, Tenny, Nathan Edward, Flore, Oronzo, Palanki, Ravi
Назва патенту російськоюУстранение путаницы в идентификаторе узла
Автори російськоюХорн Гейвин Бернард, Агаше Параг Арун, Пракаш Раджат, Гупта Раджарши, Китазое Масато, Тенни Натан Эдвард, Флоре Оронцо, Паланки Рави
МПК / Мітки
МПК: H04W 36/08, H04W 36/00
Мітки: плутанини, вузла, ідентифікаторі, усунення
Код посилання
<a href="https://ua.patents.su/49-99316-usunennya-plutanini-v-identifikatori-vuzla.html" target="_blank" rel="follow" title="База патентів України">Усунення плутанини в ідентифікаторі вузла</a>
Спосіб верифікації усунення ріентрі тахікардії ав вузла при її лікуванні методом радіочастотної катетерної деструкції
Номер патенту: 7662
Опубліковано: 15.07.2005
Автори: Стичинський Олександр Сергійович, Доронін Олександр Володимирович, Альміз Павло Олександрович
МПК: A61N 1/00
Мітки: деструкції, методом, тахікардії, вузла, лікуванні, верифікації, усунення, радіочастотної, ріентрі, спосіб, катетерної
Формула / Реферат:
Спосіб верифікації усунення ріентрі тахікардії АВ вузла при її лікуванні методом радіочастотної катетерної деструкції, при якому тахікардія запускається та припиняється електричною стимуляцією передсердя або коронарного синуса, за допомогою рентгенологічних орієнтирів шукається місце біля устя коронарного синуса (зона "повільного шляху"), де реєструється специфічна електрограма, та наноситься аплікація радіочастотним струмом з...
Елемент вузла тертя та спосіб виготовлення елемента вузла тертя
Номер патенту: 81237
Опубліковано: 25.12.2007
Автори: Романов Сергій Михайлович, Романов Дмитро Сергійович
МПК: B22F 7/04
Мітки: виготовлення, спосіб, елемента, тертя, елемент, вузла
Формула / Реферат:
1. Елемент вузла тертя, що включає несучий елемент, антифрикційний шар на основі міді і проміжний шар на основі заліза і міді, який відрізняється тим, що проміжний шар додатково містить ферофосфор, при наступному співвідношенні компонентів проміжного шару, мас. %: залізо 55-74,6 мідь 25,39-40 ферофосфор 0,01-5. 2. Елемент вузла тертя...
Спосіб лікування гемороїдального вузла
Номер патенту: 48276
Опубліковано: 10.03.2010
Автори: Мігенько Богдан Орестович, Коптюх Валерій Васильович
МПК: A61B 17/00
Мітки: гемороїдального, спосіб, вузла, лікування
Формула / Реферат:
Спосіб лікування гемороїдального вузла, що містить введення в пряму кишку ректального дзеркала в зімкнутому положенні, розведення стулок, пошук та виділення гемороїдального вузла в просвіт між стулками, фіксують розведення стулок механізмом, на ніжку під основу гемороїдального вузла накладають шовкову лігатуру, який відрізняється тим, що виділення гемороїдального вузла здійснюють в отвір з рухомою пластиною на правій стулці, рухомою...
Вузол з проміжного розливного пристрою для безперервного лиття розплавленої сталі та вогнетривкого стакана, елемент вузла та застосування вузла
Номер патенту: 89095
Опубліковано: 25.12.2009
Автори: Гвілло Філіпп, Сімойнш Хосе, Джанссен Домінік
МПК: B22D 41/50
Мітки: вузол, проміжного, вузла, пристрою, застосування, безперервного, елемент, вогнетривкого, лиття, стакана, розливного, розплавленої, сталі
Формула / Реферат:
1. Вузол з проміжного розливного пристрою для безперервного лиття розплавленої сталі та вогнетривкого стакана (1), що утворює прохід (2) для перенесення розплавленого металу через донну стінку (3) проміжного розливного пристрою, проміжний розливний пристрій включає елемент (4), котрий оточує вхідну ділянку (11) стакана (1), елемент (4) виготовлений із вогнетривкого матеріалу і включає головний отвір (40), пристосований для узгодженого...
Спосіб вибору мережного вузла шлюзу для мобільної станції, система мобільного зв’язку, абонентський регістр та сервісний мережний вузол.
Номер патенту: 82056
Опубліковано: 11.03.2008
Автор: Омон Серж
МПК: H04L 12/56, H04Q 7/22, H04Q 7/38
Мітки: зв'язку, мережний, система, мережного, регістр, мобільної, вузол, сервісний, вузла, станції, вибору, мобільного, спосіб, шлюзу, абонентській
Формула / Реферат:
1. Спосіб вибору мережного вузла шлюзу для мобільної станції (MS1, MS2), що обслуговується сервісним мережним вузлом (SGSN1), у системі, в якій щонайменше два оператори мережі можуть спільно користуватись мережею радіозв'язку (UTRAN1) і сервісним мережним вузлом (SGSN1) і яка містить щонайменше два мережні вузли шлюзу (GGSN1, GGSN2), який відрізняється тим, що здійснюють обслуговування партнерської інформації про заздалегідь визначені...
Попередній патент: Спосіб отримання ситового листа з еластомеру та ситовий лист
Наступний патент: Фармацевтична композиція у формі таблеток для лікування вірусних захворювань
Випадковий патент: Спосіб стимуляції життєдіяльності людини та пристрій для його здійснення
