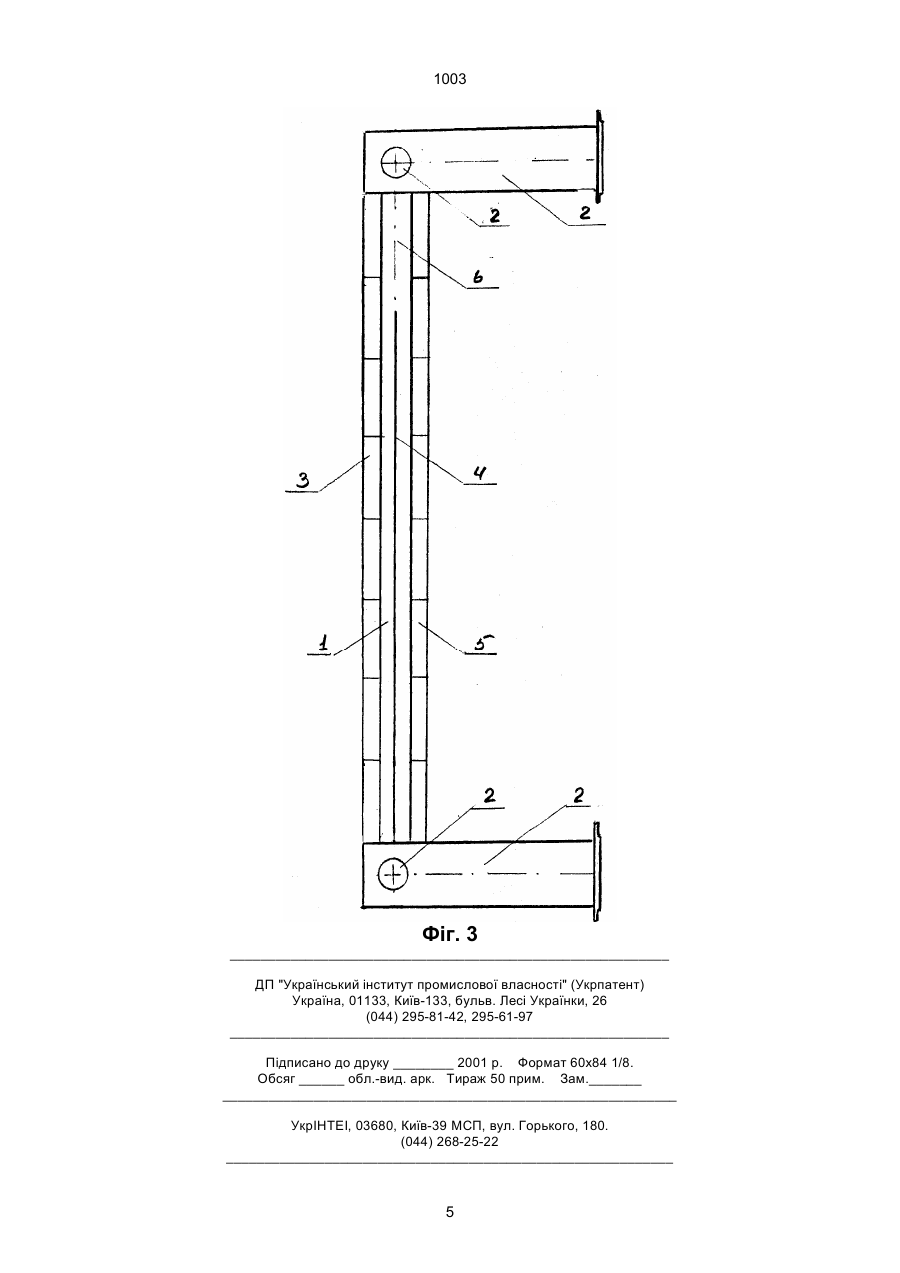

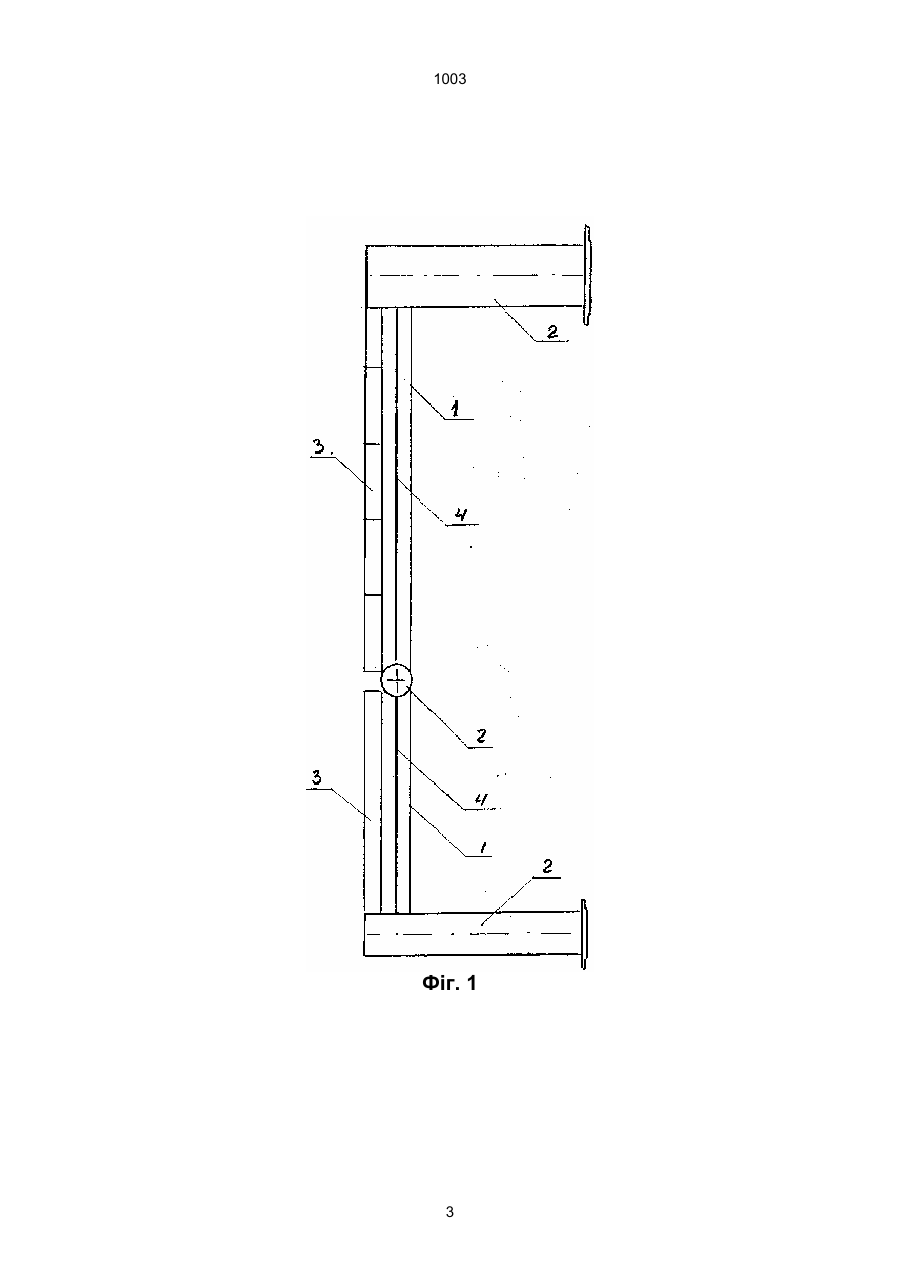

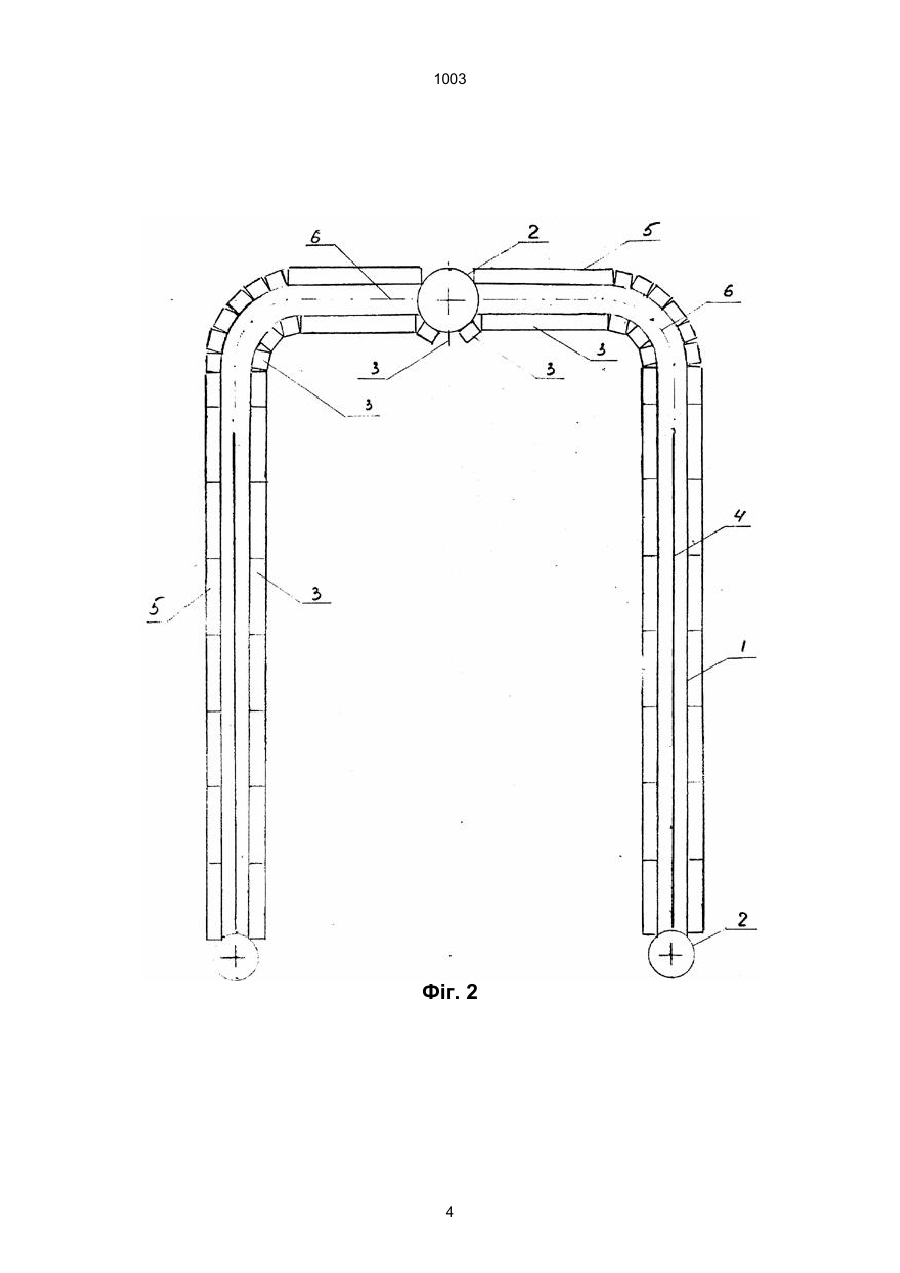

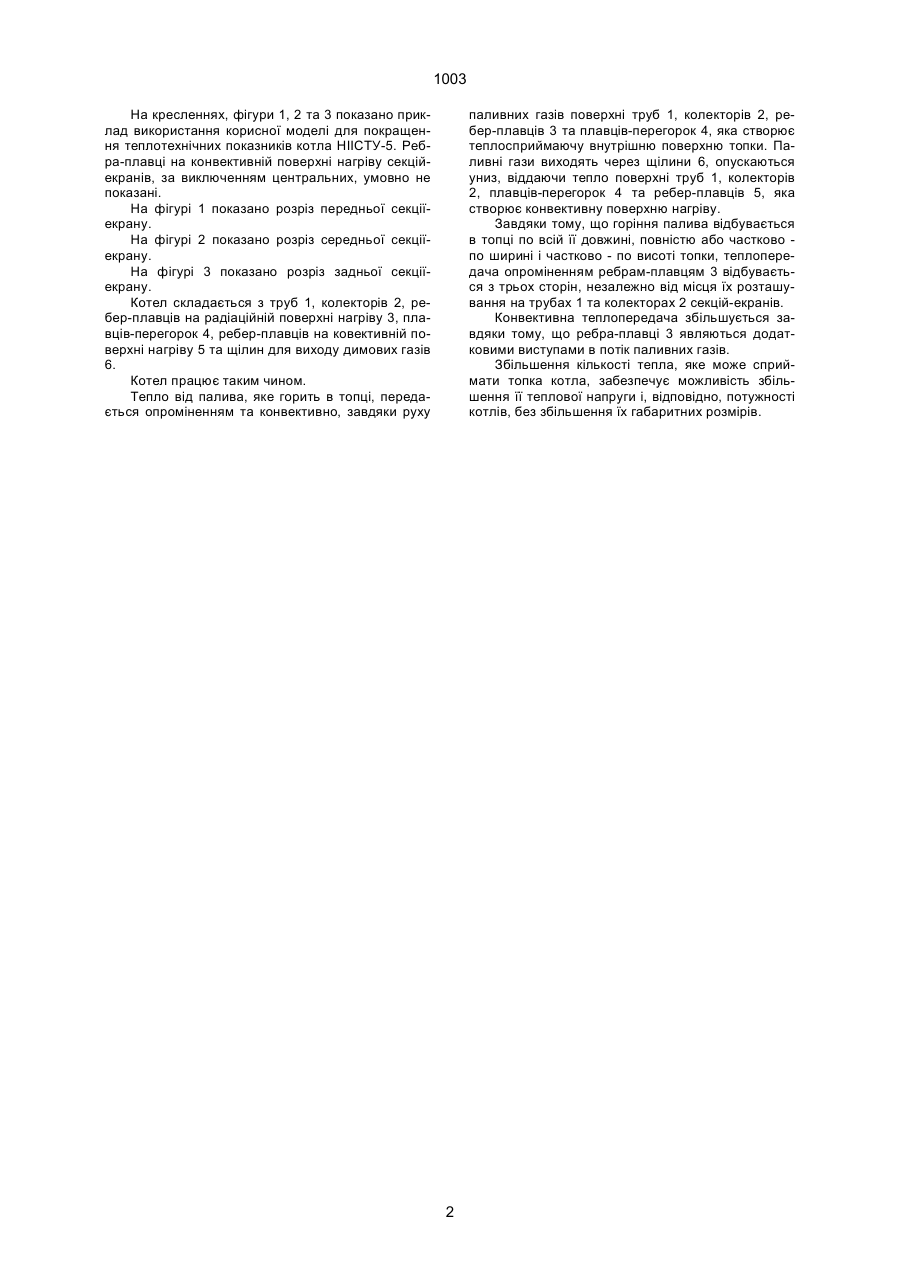

1. Котел, який має секції-екрани, внутрішня поверхня яких є в основному радіаційною поверхнею нагріву, а зовнішня поверхня частково або повністю є конвективною поверхнею нагріву, який відрізняється тим, що має на всіх або частині труб та колекторів, зі сторони топки ребра-плавці і центральні ребра-плавці конвективної частини секцій-екранів на трубах в місцях виходу паливних газів. 2. Котел за п. 1, який відрізняється тим, що має ребра-плавці на гнутій поверхні труб та частково на коловій поверхні колекторів. 3. Котел за п. 1, який відрізняється тим, що ребра-плавці виконані по довжині з окремих деталей. (19) (21) 2001021267 (22) 22.02.2001 (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Дерев'янко Микола Іванович, Дерев'янко Валерій Іванович, Дерев'янко Валерій Валерійович, Кутафін Віктор Олексійович, Кукуруза Євген Леонідович (73) Дерев'янко Микола Іванович, Дерев'янко Валерій Іванович, Дерев'янко Валерій Валерійович, Кутафін Віктор Олексійович, Кукуруза Євген Леонідович 1003 На кресленнях, фігури 1, 2 та 3 показано приклад використання корисної моделі для покращення теплотехнічних показників котла НІІСТУ-5. Ребра-плавці на конвективній поверхні нагріву секційекранів, за виключенням центральних, умовно не показані. На фігурі 1 показано розріз передньої секціїекрану. На фігурі 2 показано розріз середньої секціїекрану. На фігурі 3 показано розріз задньої секціїекрану. Котел складається з труб 1, колекторів 2, ребер-плавців на радіаційній поверхні нагріву 3, плавців-перегорок 4, ребер-плавців на ковективній поверхні нагріву 5 та щілин для виходу димових газів 6. Котел працює таким чином. Тепло від палива, яке горить в топці, передається опроміненням та конвективно, завдяки руху паливних газів поверхні труб 1, колекторів 2, ребер-плавців 3 та плавців-перегорок 4, яка створює теплосприймаючу внутрішню поверхню топки. Паливні гази виходять через щілини 6, опускаються униз, віддаючи тепло поверхні труб 1, колекторів 2, плавців-перегорок 4 та ребер-плавців 5, яка створює конвективну поверхню нагріву. Завдяки тому, що горіння палива відбувається в топці по всій її довжині, повністю або частково по ширині і частково - по висоті топки, теплопередача опроміненням ребрам-плавцям 3 відбувається з трьох сторін, незалежно від місця їх розташування на трубах 1 та колекторах 2 секцій-екранів. Конвективна теплопередача збільшується завдяки тому, що ребра-плавці 3 являються додатковими виступами в потік паливних газів. Збільшення кількості тепла, яке може сприймати топка котла, забезпечує можливість збільшення її теплової напруги і, відповідно, потужності котлів, без збільшення їх габаритних розмірів. 2 1003 Фіг. 1 3 1003 Фіг. 2 4 1003 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
