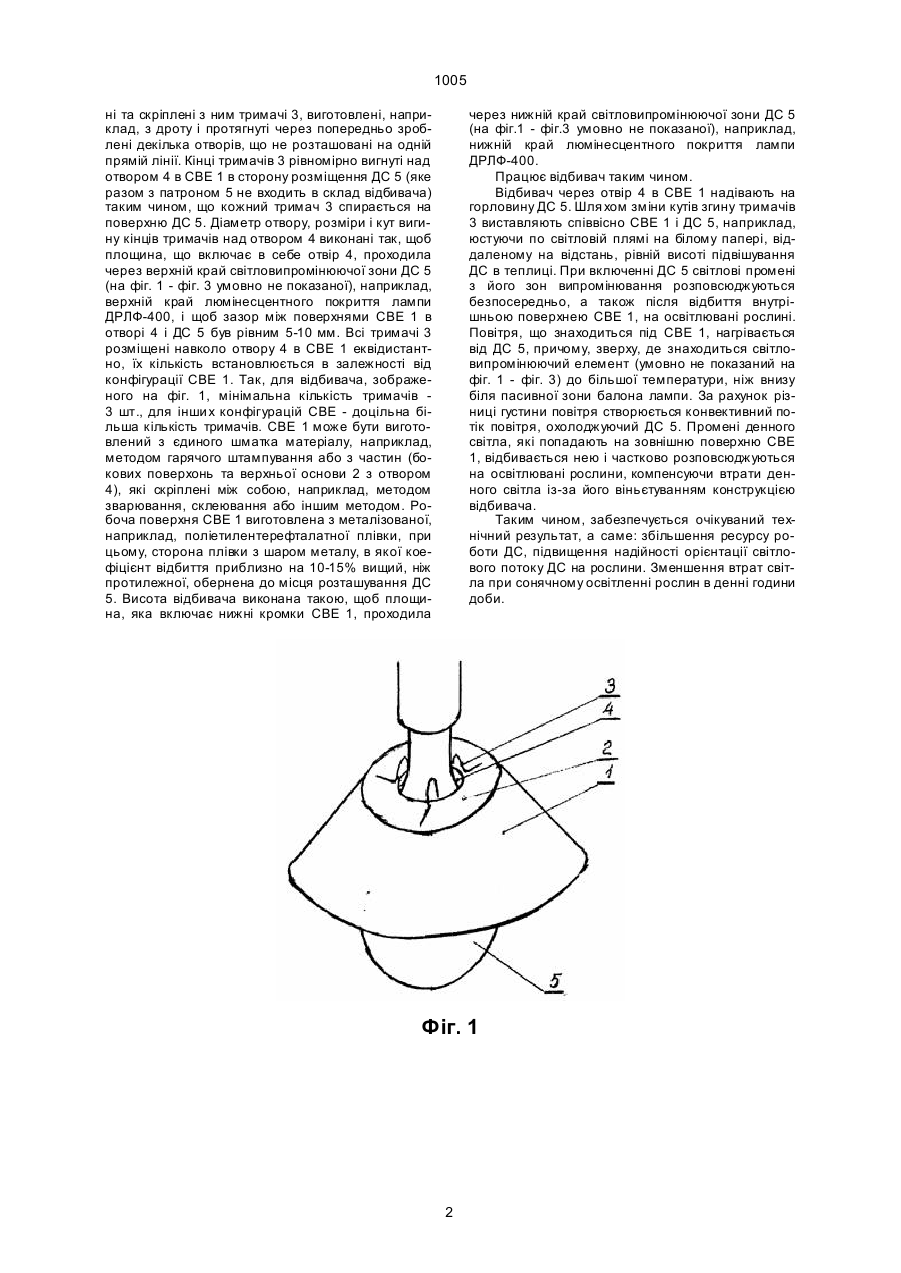

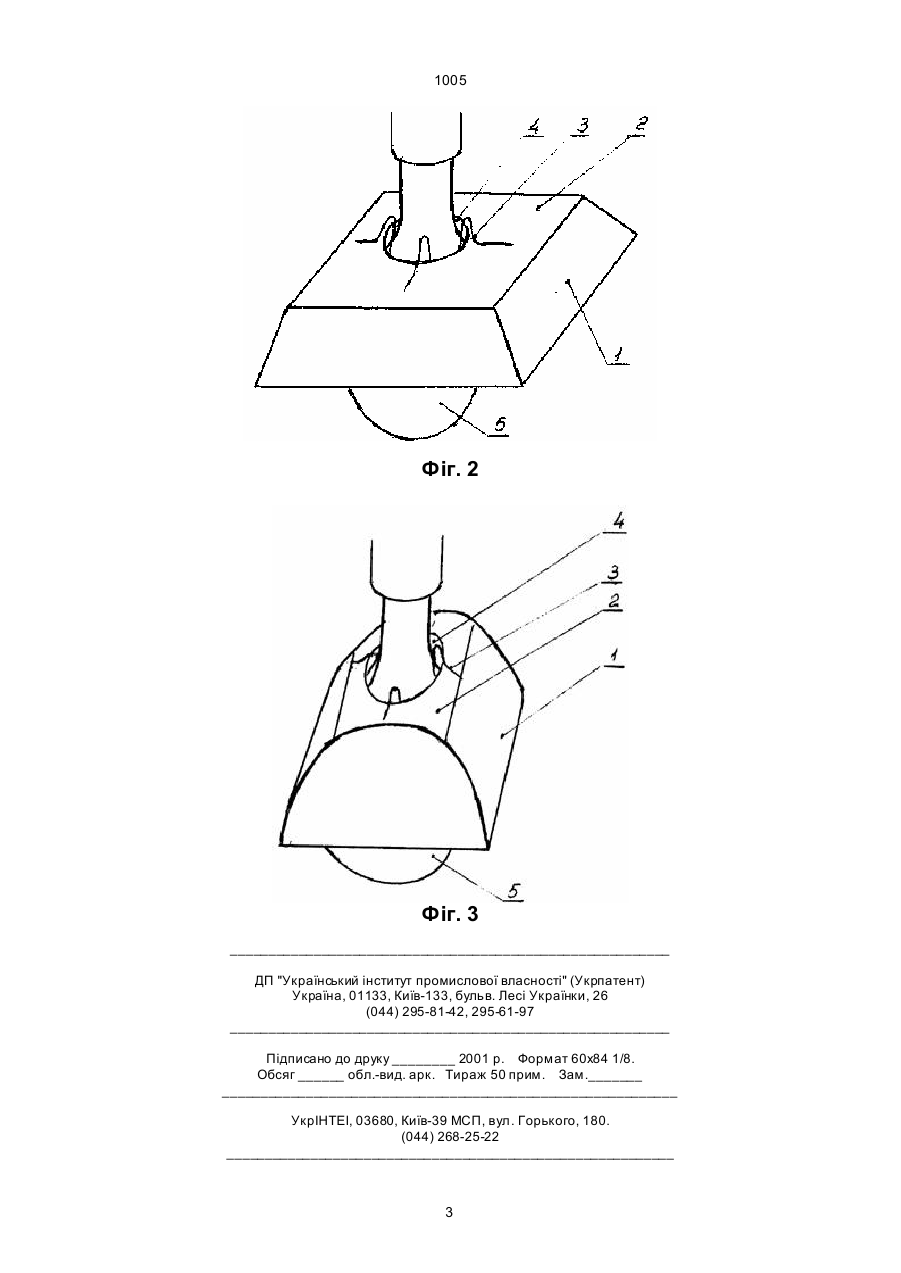

Навісний відбивач для тепличного світильника, що містить світловідбиваючий елемент з отвором для розміщення в ньому джерела світла, який 1005 ні та скріплені з ним тримачі 3, виготовлені, наприклад, з дроту і протягнуті через попередньо зроблені декілька отворів, що не розташовані на одній прямій лінії. Кінці тримачів 3 рівномірно вигнуті над отвором 4 в СВЕ 1 в сторону розміщення ДС 5 (яке разом з патроном 5 не входить в склад відбивача) таким чином, що кожний тримач 3 спирається на поверхню ДС 5. Діаметр отвору, розміри і кут вигину кінців тримачів над отвором 4 виконані так, щоб площина, що включає в себе отвір 4, проходила через верхній край світловипромінюючої зони ДС 5 (на фіг. 1 - фіг. 3 умовно не показаної), наприклад, верхній край люмінесцентного покриття лампи ДРЛФ-400, і щоб зазор між поверхнями СВЕ 1 в отворі 4 і ДС 5 був рівним 5-10 мм. Всі тримачі 3 розміщені навколо отвору 4 в СВЕ 1 еквідистантно, їх кількість встановлюється в залежності від конфігурації СВЕ 1. Так, для відбивача, зображеного на фіг. 1, мінімальна кількість тримачів 3 шт., для інши х конфігурацій СВЕ - доцільна більша кількість тримачів. СВЕ 1 може бути виготовлений з єдиного шматка матеріалу, наприклад, методом гарячого штампування або з частин (бокових поверхонь та верхньої основи 2 з отвором 4), які скріплені між собою, наприклад, методом зварювання, склеювання або іншим методом. Робоча поверхня СВЕ 1 виготовлена з металізованої, наприклад, поліетилентерефталатної плівки, при цьому, сторона плівки з шаром металу, в якої коефіцієнт відбиття приблизно на 10-15% вищий, ніж протилежної, обернена до місця розташування ДС 5. Висота відбивача виконана такою, щоб площина, яка включає нижні кромки СВЕ 1, проходила через нижній край світловипромінюючої зони ДС 5 (на фіг.1 - фіг.3 умовно не показаної), наприклад, нижній край люмінесцентного покриття лампи ДРЛФ-400. Працює відбивач таким чином. Відбивач через отвір 4 в СВЕ 1 надівають на горловину ДС 5. Шля хом зміни кутів згину тримачів 3 виставляють співвісно СВЕ 1 і ДС 5, наприклад, юстуючи по світловій плямі на білому папері, віддаленому на відстань, рівній висоті підвішування ДС в теплиці. При включенні ДС 5 світлові промені з його зон випромінювання розповсюджуються безпосередньо, а також після відбиття внутрішньою поверхнею СВЕ 1, на освітлювані рослині. Повітря, що знаходиться під СВЕ 1, нагрівається від ДС 5, причому, зверху, де знаходиться світловипромінюючий елемент (умовно не показаний на фіг. 1 - фіг. 3) до більшої температури, ніж внизу біля пасивної зони балона лампи. За рахунок різниці густини повітря створюється конвективний потік повітря, охолоджуючий ДС 5. Промені денного світла, які попадають на зовнішню поверхню СВЕ 1, відбивається нею і частково розповсюджуються на освітлювані рослини, компенсуючи втрати денного світла із-за його віньєтуванням конструкцією відбивача. Таким чином, забезпечується очікуваний технічний результат, а саме: збільшення ресурсу роботи ДС, підвищення надійності орієнтації світлового потоку ДС на рослини. Зменшення втрат світла при сонячному освітленні рослин в денні години доби. Фіг. 1 2 1005 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
