Пристрій для транспортування і очистки коренебульбоплодів

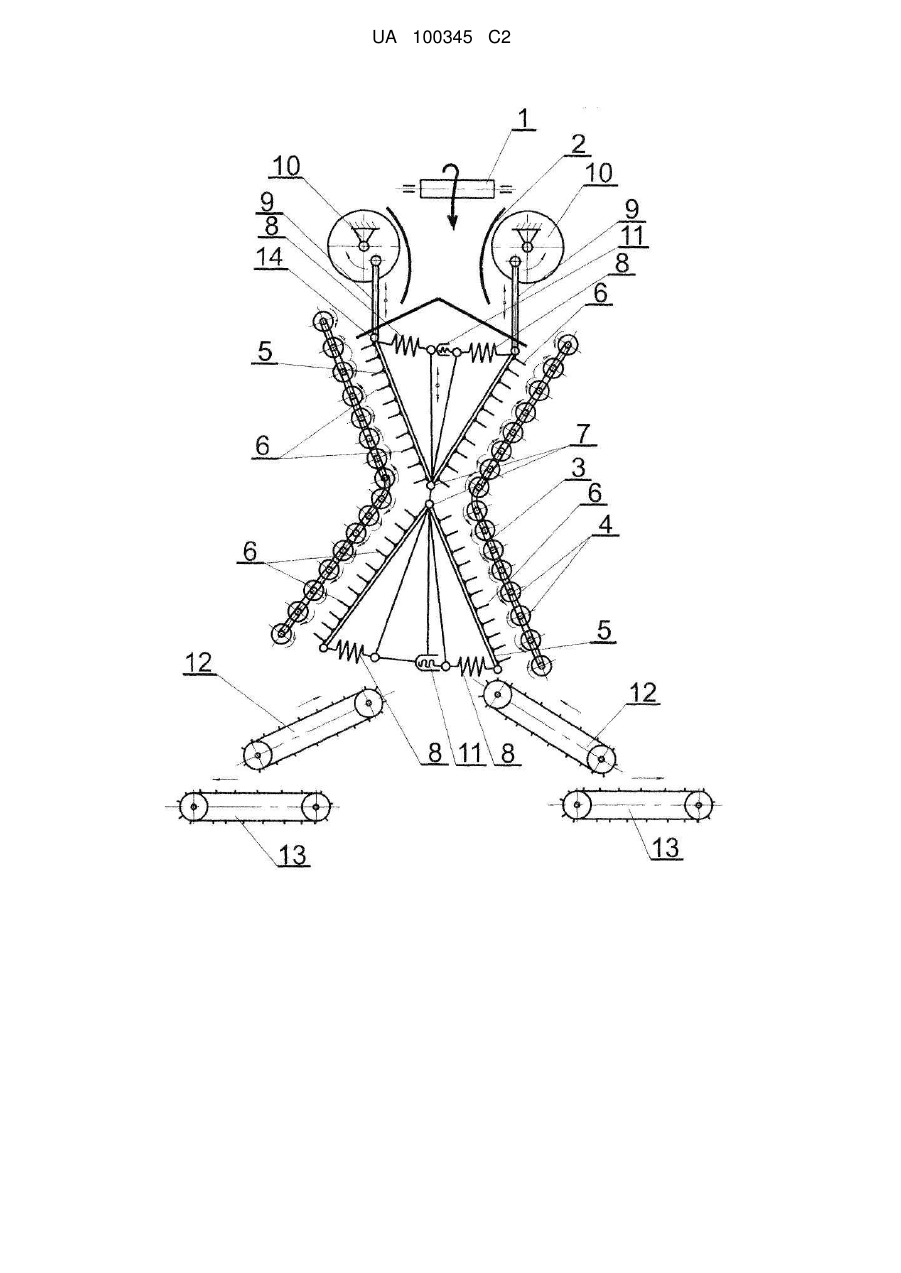

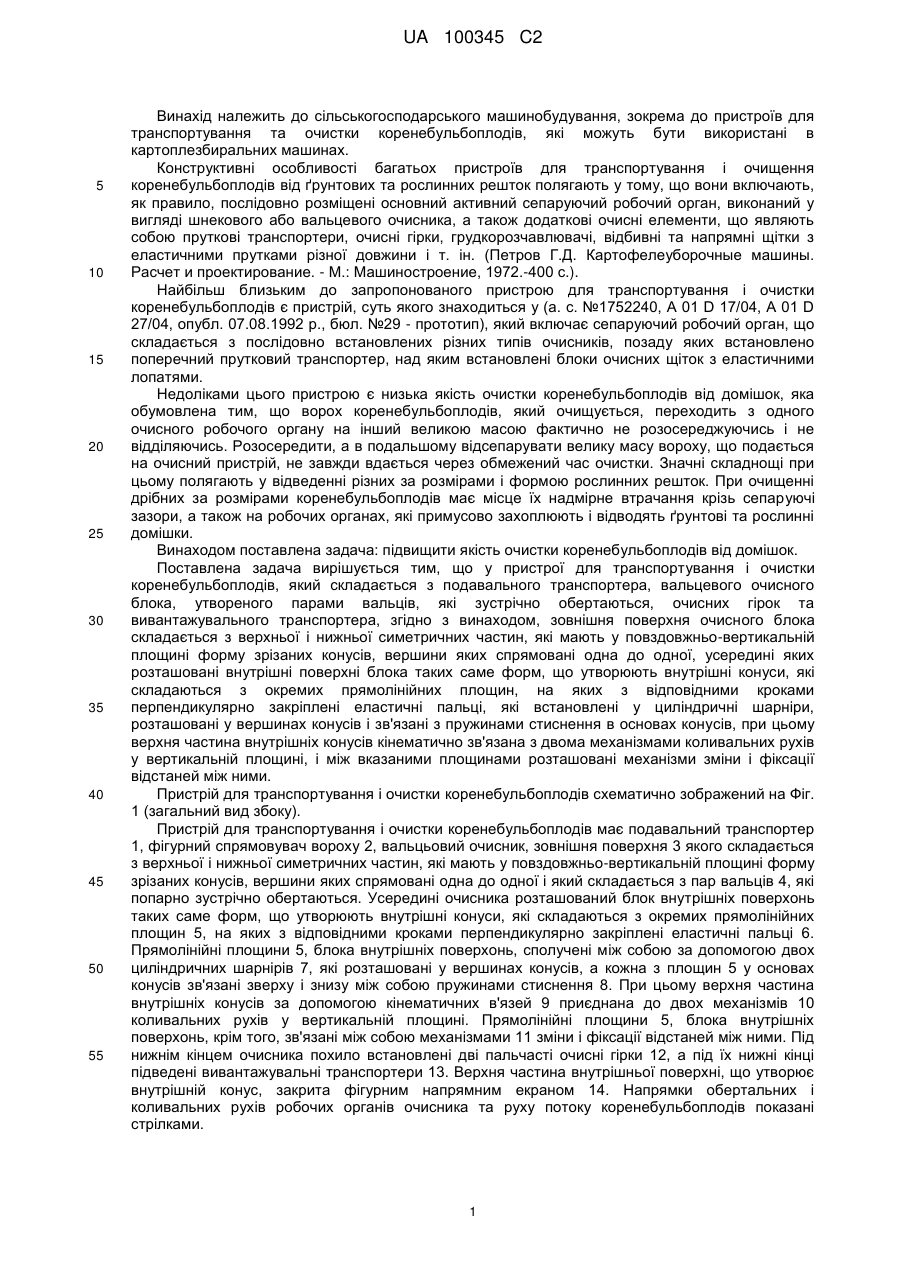

Реферат: Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер, вальцьовий очисний блок, що складається з пар вальців, які зустрічно обертаються, очисних гірок та вивантажувальних транспортерів. Зовнішня поверхня очисного блока складається з верхньої і нижньої симетричних частин, які мають у повздовжньо-вертикальній площині форму зрізаних конусів, вершини яких спрямовані одна до одної, усередині яких розташовані внутрішні поверхні блока таких саме форм, що утворюють внутрішні конуси, які складаються з окремих прямолінійних площин. На площинах з відповідними кроками перпендикулярно закріплені еластичні пальці. Площини встановлені у циліндричні шарніри, що розташовані у вершинах конусів і зв'язані з пружинами стиснення в основах конусів. Верхня частина внутрішніх конусів кінематично зв'язана з двома механізмами коливальних рухів у вертикальній площині, а між площинами розташовані механізми зміни і фіксації відстаней між ними. UA 100345 C2 (12) UA 100345 C2 UA 100345 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцевого очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками різної довжини і т. ін. (Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - Μ.: Машиностроение, 1972.-400 с.). Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій, суть якого знаходиться у (а. с. №1752240, А 01 D 17/04, А 01 D 27/04, опубл. 07.08.1992 р., бюл. №29 - прототип), який включає сепаруючий робочий орган, що складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, переходить з одного очисного робочого органу на інший великою масою фактично не розосереджуючись і не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Значні складнощі при цьому полягають у відведенні різних за розмірами і формою рослинних решток. При очищенні дрібних за розмірами коренебульбоплодів має місце їх надмірне втрачання крізь сепаруючі зазори, а також на робочих органах, які примусово захоплюють і відводять ґрунтові та рослинні домішки. Винаходом поставлена задача: підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, вальцевого очисного блока, утвореного парами вальців, які зустрічно обертаються, очисних гірок та вивантажувального транспортера, згідно з винаходом, зовнішня поверхня очисного блока складається з верхньої і нижньої симетричних частин, які мають у повздовжньо-вертикальній площині форму зрізаних конусів, вершини яких спрямовані одна до одної, усередині яких розташовані внутрішні поверхні блока таких саме форм, що утворюють внутрішні конуси, які складаються з окремих прямолінійних площин, на яких з відповідними кроками перпендикулярно закріплені еластичні пальці, які встановлені у циліндричні шарніри, розташовані у вершинах конусів і зв'язані з пружинами стиснення в основах конусів, при цьому верхня частина внутрішніх конусів кінематично зв'язана з двома механізмами коливальних рухів у вертикальній площині, і між вказаними площинами розташовані механізми зміни і фіксації відстаней між ними. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг. 1 (загальний вид збоку). Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер 1, фігурний спрямовувач вороху 2, вальцьовий очисник, зовнішня поверхня 3 якого складається з верхньої і нижньої симетричних частин, які мають у повздовжньо-вертикальній площині форму зрізаних конусів, вершини яких спрямовані одна до одної і який складається з пар вальців 4, які попарно зустрічно обертаються. Усередині очисника розташований блок внутрішніх поверхонь таких саме форм, що утворюють внутрішні конуси, які складаються з окремих прямолінійних площин 5, на яких з відповідними кроками перпендикулярно закріплені еластичні пальці 6. Прямолінійні площини 5, блока внутрішніх поверхонь, сполучені між собою за допомогою двох циліндричних шарнірів 7, які розташовані у вершинах конусів, а кожна з площин 5 у основах конусів зв'язані зверху і знизу між собою пружинами стиснення 8. При цьому верхня частина внутрішніх конусів за допомогою кінематичних в'язей 9 приєднана до двох механізмів 10 коливальних рухів у вертикальній площині. Прямолінійні площини 5, блока внутрішніх поверхонь, крім того, зв'язані між собою механізмами 11 зміни і фіксації відстаней між ними. Під нижнім кінцем очисника похило встановлені дві пальчасті очисні гірки 12, а під їх нижні кінці підведені вивантажувальні транспортери 13. Верхня частина внутрішньої поверхні, що утворює внутрішній конус, закрита фігурним напрямним екраном 14. Напрямки обертальних і коливальних рухів робочих органів очисника та руху потоку коренебульбоплодів показані стрілками. 1 UA 100345 C2 5 10 15 20 25 30 35 Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається зверху за допомогою подавального транспортера 1 і далі через спрямовувач 2 потрапляє на фігурний напрямний екран 14, який розподіляє ворох коренебульбоплодів на два окремі потоки, що починають рухатись усередині очисника. При цьому фігурний напрямний екран 14 подає частини вороху коренебульбоплодів спочатку на вальці 4, з яких утворена зовнішня поверхня 3 очисника. Внаслідок того, що пари вальців 4 мають зустрічно обертальний рух, вони захоплюють ґрунтові домішки й рослинні рештки і виносять їх за межі очисника. Завдяки тому, що зовнішня поверхня 3 складається з верхньої і нижньої симетричних частин, які мають у повздовжньо-вертикальній площині форму зрізаних конусів, вершини яких спрямовані одна до одної, то рух частин вороху коренебульбоплодів, під дією сили тяжіння, усередині очисника фактично відбувається у двох напрямках: спочатку у верхній частині по похилій площині до вершини зрізаного конуса, далі у нижній симетричній частині - від вершини до основи зрізаного конуса. Далі частини вороху коренебульбоплодів потрапляють на внутрішні поверхні таких саме форм як і зовнішні, що утворюють внутрішні конуси, які складаються з окремих прямолінійних площин 5, на яких з відповідними кроками перпендикулярно закріплені еластичні пальці 6. Це сприяє майже повному подрібненню і розосередженню вороху коренебульбоплодів на окремі компоненти. Еластичні пальці 6, не пошкоджуючи тіла коренебульбоплодів, захоплюють ґрунтові домішки і рослинні рештки і, завдяки тому, що верхня частина внутрішніх конусів за допомогою кінематичних в'язей 9 приєднана до двох механізмів 10 коливальних рухів у вертикальній площині, то ворох і насамперед тіла коренебульбоплодів дуже ефективно протрушуються. Крім того, завдяки тому, що кожна з площин 5 у основах конусів зверху і знизу зв'язані між собою пружинами стиснення 8 і попарно кожна площина 5, крім того, зв'язані між собою механізмами 11 зміни і фіксації відстаней між ними, кінці еластичних пальців 6 примусово притискають тіла коренебульбоплодів до пар вальців 4, що мають зустрічно обертальний рух, і вони дуже ефективно очищають поверхні тіл коренебульбоплодів від налиплого ґрунту. Пружини 8 створюють достатні сили притискання тіл коренебульбоплодів до вальців 4. Крім того, прямолінійні площини 5, блока внутрішніх поверхонь, сполучені між собою за допомогою двох циліндричних шарнірів 7, які розташовані у вершинах конусів, а тому вертикальні коливальні рухи, що створюються механізмами 10, забезпечують необхідну орієнтацію внутрішніх конусів (прямолінійних площин 5) відносно пар вальців 4, що забезпечує ефективне руйнування частин вороху коренебульбоплодів. Далі, тіла коренебульбоплодів і міцні ґрунтові утворення остаточно рухаючись донизу потрапляють на полотна похило встановлених очисних гірок 12, де повністю очищені скочуються (оскільки мають круглу форму) донизу і потрапляють на вивантажувальні транспортери 13, а домішки, які ще залишились, полотнами гірок 12 виносяться через їх верхні кінці за межі очисника. ФОРМУЛА ВИНАХОДУ 40 45 50 Пристрій для транспортування і очистки коренебульбоплодів, що має подавальний транспортер, вальцьовий очисний блок, що складається з пар вальців, які зустрічно обертаються, очисних гірок та вивантажувальних транспортерів, який відрізняється тим, що зовнішня поверхня очисного блока складається з верхньої і нижньої симетричних частин, які мають у повздовжньо-вертикальній площині форму зрізаних конусів, вершини яких спрямовані одна до одної, усередині яких розташовані внутрішні поверхні блока таких саме форм, що утворюють внутрішні конуси, які складаються з окремих прямолінійних площин, на яких з відповідними кроками перпендикулярно закріплені еластичні пальці та які встановлені у циліндричні шарніри, розташовані у вершинах конусів і зв'язані з пружинами стиснення в основах конусів, при цьому верхня частина внутрішніх конусів кінематично зв'язана з двома механізмами коливальних рухів у вертикальній площині, і між вказаними площинами розташовані механізми зміни і фіксації відстаней між ними. 2 UA 100345 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
